ЗИЛ-157 – легендарный автомобиль, который продолжает пользоваться популярностью у автолюбителей. И это несмотря на то, что выпуск грузовика был прекращен заводом серийного производства в 1992 году. Грузовое транспортное средство отличается улучшенными эксплуатационными характеристиками, высоким качеством деталей и сборки, а также безопасностью эксплуатации.

Стоит подробнее рассмотреть, что представляет собой ЗИЛ-157, какое у него внутреннее наполнение и основные технические характеристики.

Назначение

Запуск грузовых автомобилей ЗИЛ был необходим министерству обороны. К автомобилям этой серии предъявлялись повышенные требования по:

• проходимости в любых условиях;
• надежной эксплуатации;
• возможности использования в разных климатических зонах.

ЗИЛ показал отличную работу во время организации перевозок крупногабаритных грузов, техники и боеприпасов, и до сих пор автомобиль пользуется популярностью в качестве грузового транспортного средства. Конструкция машины оборудована лебедкой и бампером высокой прочности, что позволяло использовать автомобиль для эвакуации техники.

История создания

В конце 1930 года многие конструкторы зарубежных заводов задумались над тем, как повысить проходимость грузовых транспортных средств.

Старания иностранных конструкторов не оставили без внимания отечественные производители. Когда о приближении Второй мировой заговорили открыто, ни у кого не вызывала сомнений, заводы СССР начали уделять особое внимание обороноспособности страны.

Сильнее остальных в решении поставленной задачи выделился Горьковский автомобильный завод, где впервые были использованы шарниры с равными угловыми скоростями. С их помощью удалось превратить передний мост испытуемого грузовика в ведущий, за счет чего повысилась проходимость транспортного средства.

Руководил конструкторами завода Андрей Александрович Липгарт. В процессе разработки нового оборудования были проведены испытания различных грузовиков, которые показали необходимость выпуска полноприводных машин с односкатной ошиновкой. Также было доказано, что для лучшей проходимости автомобиль должен быть оборудован шинами с особым протектором, которые смогут учесть особенности пересекаемой автомобилем местности и подстроиться под них.

ЗИС-32

Первым популярным грузовиком с подобной системой стал ЗИС-32, выпущенный в довоенное время на другом автозаводе. Это была небольшая партия грузовиков. Из-за недостаточных показателей производство этой модели прекратилось практически сразу.

ЗИС-151

Следующим на очереди стал ЗИС-151, выпуск которого прекратился в 1948 году. Остановка производства объяснялась такими же причинами, как и в первом случае, однако у данной модели характеристики все же были лучше.

Однако перед остановкой производства ЗИС-151 конструкторы попытались доработать модель. На базе провального грузовика началась разработка и сборка БТР-152, где впервые были использованы односкатные шины.

С завода выпустили первые экспериментальные образцы обновленных ЗИС-151 с усовершенствованными колесами. Дополнительно конструкторы объединили в машине колею мостов, что повысило проходимость транспортного средства. По результатам проведенных испытаний было принято решение о повторной модернизации в виде увеличения мощности двигателя и повышения надежности транспорта.

При модернизации ЗИС впервые заговорили об использовании специальной системы, посредством которой удастся отрегулировать давление воздуха в колесах. Шинники создали конструкцию, которая повышает проходимость транспортного средства посредством изменения давления в шинах.

Такой подход повысил живучесть автомобиля и понравился военным. Регулировка давления позволяла организовать движение грузовика даже в том случае, если произойдет повреждение отдельного колеса. Объяснялось все довольно просто: система подкачки восстанавливала необходимый уровень воздуха в шине.

Впоследствии конструкторы решили уменьшить количество колес автомобиля с 10 до 6. Данное решение повлекло устранение из конструкции автомобиля колесодержателей, что дало возможность уменьшить расстояние между кабиной и платформой и сделать раму короче.

ЗИЛ-157

Наконец, третьей и более удачной попыткой стал ЗИЛ-157. Доработка предыдущей модели позволила перераспределить нагрузку по осям, что уменьшило массу машины на 100 килограммов. Изначально на автомобилях этой модели регулировка давления в шинах проводилась посредством подводки воздуха специальными трубочками. Для соединения элементов использовали шарниры.

Недостаток такой конструкции в том, что трубки быстро повреждались, а также приходилось постоянно очищать уплотнение, которое образуется в узлах, где находилась ступица. Результатом стала переработка конструкции авто. Было принято решение подавать воздух шине с внутренней стороны колеса. Это заметно упростило задачу.

Технические характеристики

Первый ЗИЛ выпущен с конвейера еще во времена Советов. Несмотря на это, машина востребована до сих пор. Грузовики активно используют для перевозки грузов, транспорт встречается в районах:

• Алтая.
• Крайнего Севера
• Городов Средней Азии.

Также встретить знаменитый грузовик можно на территории стран СНГ. Ключевое преимущество автомобиля – это высокая степень проходимости.

Двигатель

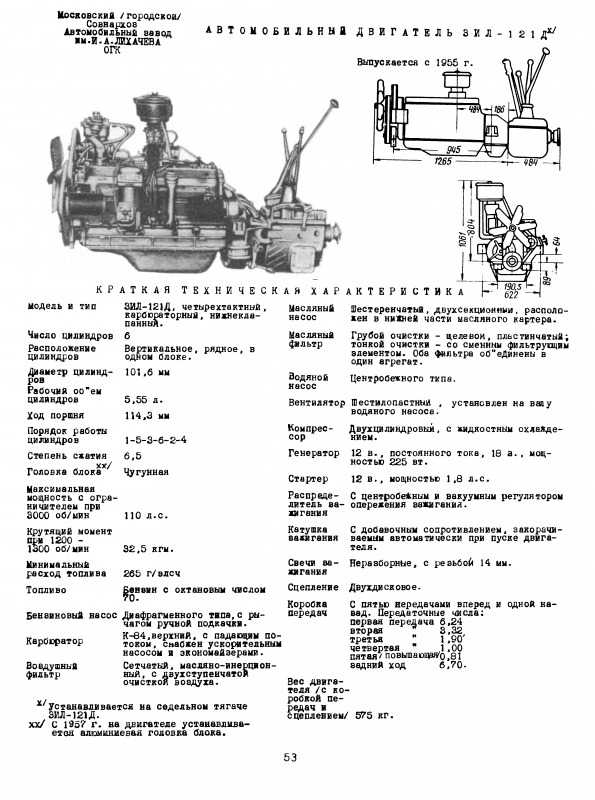

Внутри автомобиля установлен мощный шестицилиндровый мотор. Он поставлен на головку из алюминия. Для улучшения работы системы охлаждения силового агрегата и повышения эксплуатационных характеристик производители заменили карбюратор и модернизировали масляный насос, который также установлен в конструкции.

Основные характеристики силового агрегата ЗИЛ-17:

1. Максимальное количество цилиндров – 6.
2. Объем рабочей силы, литры – 5.
3. Мощность, лошадиные силы – 104.
4. Тип топлива – бензин.
5. Максимальное число оборотов в минуту – 2600.

В виде карбюратора используется агрегат К-88АЖ.

Расход топлива

Двигатель ЗИЛ-157 расходует меньше топлива по сравнению со своими предшественниками. На 100 километров грузовому автомобилю потребуется до 40 литров топлива, что значительно меньше, если рассматривать другие силовые агрегаты.

Трансмиссия

На первых грузовиках этой серии сначала стояла пятиступенчатая коробка передач. При этом последняя считалась повышающей. В 1961 году произошел перезапуск популярной серии, где производитель принял решение убрать последнюю передачу и модернизировать коробку передач.

За основу для ЗИЛ-157 взяли коробку от ЗИС-151. Дополнительно коробку оборудовали шестернями, модифицированными сальниками. Конструкторы для быстрого старта автомобиля предусмотрели систему принудительного включения коробки передач.

Карданную передачу в усовершенствованных моделях ЗИЛ-17 переделили полностью. На среднем мосту была установлена промежуточная опора, на которую впоследствии крепили задний мост. Также конструкторы усилили кожухи полуосей ведущих мостов и обновили тормозную систему. Колеса ступицы закрепили на металлических шпильках в количестве 8 штук.

У каждой передачи имеется собственный синхронизатор. Его нет только у первой передачи.

Стандартная схема используемой КП – двухвальная, где у главной передачи имеется одна ступень со спиральными зубчиками.

Особенности подвески и моста

В качестве передней подвески грузового автомобиля выступает половинчатый эллипс. В узле предусмотрен рессор. Дополнительно производитель установил амортизаторы для перераспределения нагрузок и продления срока службы задействованных элементов. Такой подход обеспечил комфортное управление транспортным средством.

Задняя подвеска удерживается полуэллиптическими рессорами. Мосты в обоих случаях планетарные, оборудованные полуосями. Ключевые характеристики подвески:

1. Величина клиренса на осях в передней части авто – 31 сантиметров.
2. Величина на остальных осях – 35 сантиметров.
3. Тип рулевой системы – глобоидный, червячный.

Каждый мост оборудован планетарными мостами. Передаточные показатели работающих шестеренок одинаковы вне зависимости от рассматриваемого комплекта балок.

В передней части моста установлены специальные шарнирные элементы. Они не имеют отличий по угловой динамике, что позволяет владельцу авто своевременно прекратить работу переднего моста, если возникнет такая необходимость. Также каждый мост оборудован карданным валом, поэтому тормоза воздействуют на все колеса в случае остановки транспортного средства.

Конструкция

Как уже было отмечено, в ЗИЛ-157 установлена коробка передач с 5 ступенями. Все передачи, кроме первой, оснащены синхронизаторами. Если рассматривать строение мостов этого грузовика и сравнивать их с ЗИС-151, то можно отметить заметное отличие. Обновленные конструкции дополнены шарнирами для достижения одинаковых угловых скоростей и повышения проходимости автомобиля.

Кабина грузовика также была доработана. Производитель добавил комфорта салону для организации эффективной и безопасной работы оператора. Уменьшенная длина сопок позволила снизить силу удара, которая поступает на руль во время движения транспортного средства. Удар передают колеса при столкновении с препятствием на пути.

Амортизаторы тоже подверглись изменениям. Их доработка позволила добиться плавности хода. Разработчики автомобиля дополнительно позаботились о комфорте машиниста в зиму. В салоне автомобиля удастся поддержать оптимальную для пребывания температуру даже в сильные заморозки с помощью водяного радиатора, за работу которого отвечает электрический мотор.

Другие изменения и доработки ЗИЛ-17:

1. В водительском кресле появилась возможность регулировки положения сидения. Конструкторы сделали все, чтобы владельцу авто было комфортно управлять транспортным средствам, а также отдыхать во время остановок.
2. Кабина претерпела небольшие изменения и практически сохранила характеристики, которые были предусмотрены изначально. Выполненная из металла, она вмещает водителя и двух пассажиров. На крыше кабины расположен люк круглой формы, который при необходимости можно открыть.
3. Проходимость модели увеличена за счет полноприводной системы, которая задействует все колеса, а также односкатной ошиновки. Такой подход обеспечил востребованность автомобиля во времена военных действий.

Модель ЗИЛ-157 считают универсальным грузовиком, который часто используют в качестве базы, на которую удается установить разные модификации кузова. Дополнительно производитель предусмотрел возможность монтажа на шасси грузовика различных цистерн, фургонов, оборудования для уборки снега, лестниц и других установок.

ЗИЛ-157 долго занимал лидирующие позиции. Однако на данный момент грузовик постепенно теряет популярность, потому что его характеристики не соответствуют современному автомобилестроению. Модель постепенно уходит в прошлое, но при этом транспортным средством до сих пользуются.

Кабина и кузов

В ЗИЛ-157 предусмотрены кузовные борта, которые можно открыть с трех сторон. Такая конструкция заметно упростила процесс загрузки и разгрузки грузовика, а также повысила проходимость транспортного средства.

Пассажиры кабины могут рассчитывать на комфортную поездку, а водитель – на эффективную работу. Посадка в предыдущих грузовиках была неудобной, и конструкторы исправили эту проблему, предусмотрев ступеньку и добавив амортизаторы в рулевую систему.

В течение нескольких лет выпуска ЗИЛ-157 с конвейеров производителем вносились дополнительные изменения. Они были несущественными, поэтому модели удалось сохранить изначальные характеристики. Последний грузовик этой серии представляет собой доработанную и завершенную конструкцию. В салоне транспортного средства, кабина которого представляет цельнометаллическую конструкцию, могут поместиться водитель и два пассажира.

Приборная панель ЗИЛ-157 достаточно большая, что позволило разместить на ней спидометр, а также следующие датчики и индикаторы:

• датчик для измерения температуры системы отопления и охлаждения;
• измеритель тока;
• указатель для отслеживания уровня топлива;
• манометр для измерения давления;
• лампы различных элементов.

Под приборной панелью разместился блок краников, предназначенных для настройки уровня давления в шинах. Такое размещение вспомогательного элемента удобно. Также в кабине предусмотрены педали для организации движения транспортного средства. Особенностью грузовика является ножной переключатель света.

Наконец, в салоне находится несколько рычагов. Они отвечают за:

• установку ручного тормоз;
• изменение передач;
• переход на передний мост;
• регулировку положения лебедки.

Внешний облик транспортного средства тоже привлекает достаточно внимания. Буферная часть модели слегка заострена, что также влияет на проходимость транспортного средства. Крылья широкие и плоские. Все это сделано, чтобы повысить устойчивость автомобиля к любым условиям эксплуатации.

Высота кабины составляет 2 метра, форточки отсутствуют, фары имеют круглую форму и размещены на боковых крыльях. Для защиты фар конструкторами предусмотрена решетка из прочной нержавеющей стали. Основной окрас ЗИЛ-157 – хаки, так как машину создавали для использования в армии.

Кузов транспортного средства – деревянная конструкция, покрытая продольными ребрами из прочной стали для усиления каркаса. Также ребра предохраняли кузов от истирания во время эксплуатации. Борта собирали из деревянных пластин, толщина которых составляла 20 миллиметров, а ширина не превышала 80 миллиметров.

Для повышения прочности конструкции продольные бруски усилили поперечными деревянными брусьями. Крепление брусков осуществлялось за счет металлических кронштейнов. Передний борт автомобиля оставался неподвижным, остальные откидывались. Такое строение обеспечивало возможность для полного открытия платформы кузова грузовика, что упростило загрузку и разгрузку военных грузов.

Преимущества и недостатки

ЗИЛ-157 – надежное транспортное средство. Параметры ключевых узлов автомобиля соответствовали самым жестким требованиям времен СССР, которые предъявлялись к крупногабаритной технике. Машину выпускали для армии Советского Союза, поэтому государство не жалело ни сил, ни средств на сборку качественного транспорта.

Даже сегодня характеристики популярного грузовика не нуждаются в доработках и имеют лишь пару недочетов только потому, что на протяжении нескольких лет технология сборки автомобиля на конвейерах не менялась.

Ключевые достоинства ЗИЛ-157:

1. Высокая степень проходимости. Грузовик способен справиться с любыми преградами. Он преодолеет любое препятствие даже в условиях современного мира, несмотря на внушительный возраст для автомобиля. Достичь этого удалось с помощью колес односкатного типа, изготовленных по формуле 6х6, в которых можно регулировать давление.
2. Наличие лебедки для самоэвакуации. Это заметно отличает транспортное средство от прародителя.
3. Наличие систем отопления и кондиционирования. Заметный прогресс для автомобиля прошлого века. Кроме того, на крыше кабины предусмотрен люк, который при необходимости можно открыть для притока свежего воздуха.

Экономный расход топлива. Для ЗИЛ он составляет чуть больше 40 литров бензина на 100 километров пробега вне зависимости от того, в каких условиях происходит эксплуатация автомобиля.

К недостаткам можно отнести отсутствие ГУР – гидравлического усилителя. Однако стоит отметить, что на востребованность отечественной грузовой машины это практически не отражается. Также автолюбители отмечают, что в процессе эксплуатации «король бездорожья» подвергается поломкам, однако от возникновения неисправностей не застрахован ни один автомобиль. В случае поломки всегда удастся найти запчасти ЗИЛ-157.

Особенности эксплуатации

ЗИЛ-157, несомненно, сильный автомобиль. Это определило его военное назначение. На совмещенном пассажирском сидении смогут разместиться два пассажира средней комплектации, а рядом с водителем находится все необходимое для комфортного управления транспортным средством.

От предыдущих моделей грузовик отличается особым видом шин, в которых предусмотрено несколько внутренних слоев небольшой толщины. Размер каждого слоя не превышает 12-18 дюймов.

Во время поездки владелец авто может менять давление в шинах, что обеспечивает комфортную поездку в любых условиях. Например, своевременная подкачка воздуха компрессором предоставляет возможность преодолеть болотистую местность или проехать по снежной целине. Примечательно, что регулировать давление можно даже в случае наличия пробоины в шинах автомобиля.

Специалисты обратили внимание на качественную сборку узлов и высокую надежность деталей конструкции ЗИЛ-157. Выпуск автомобиля прекратился несколько лет назад из-за маломощной силовой установки, однако многие уверены, что в случае решения этой проблемы удалось бы продолжить сборку популярного грузовика.

Грузовик на службе в армии

Так как транспортное средство предназначалось для реализации военных нужд, грузовик завоевал популярность в армии Советского Союза. Известно множество вариантов применения транспортного средства, среди которых можно выделить следующие:

• снабжение инженерных служб буровыми установками ПБУ-550 и БГМ для поиска воды и бурения скважин, колодцев до 15 метров;
• инженерное обеспечение войск с целью перевоза грузов;
• снабжение инженерно-саперных подразделений комплектом мостостроительных средств.

В последнем случае средства располагали на шасси ЗИЛ. Грузоподъемность моста транспортного средства составляла 50 тонн. Примечательно, что на базе ЗИЛ-157 был сконструирован и собран БМ-13М (Катюша).

Грузовой автомобиль считался востребованным в военные годы, и до сих пор машину активно используют. ЗИЛ-157 – настоящая легенда отечественного автопрома.

Другие статьи

Смотреть

ещё

Какой размер у дисков ЗИЛ 131 и как их установить?

16.06.2020 15:30:00

Какое масло заливать в КПП трактора?

16.06.2020 09:00:00

Электросхема ЗИЛ

15.06.2020 09:00:00

Компрессор ЗИЛ 130 своими руками

15.06.2020 08:30:00

Как работает трансмиссия тракторов?

11.06.2020 08:00:00

Характеристика и устройство трансмиссии трактора Т

29. 05.2020 14:06:00

Схема электрооборудования трактора Т 25

29.05.2020 13:11:00

Характеристики и ремонт двигателя ЗИЛ 131

29.05.2020 11:44:00

Характеристика коробки передач ЗИЛ

29.05.2020 11:15:00

Как отрегулировать клапаны ЗИЛ 130

29.05.2020 10:40:00

Устройство навески МТЗ 83 и конструктивные особенности

31.03.2020

Регулятор тормозных сил камаз — как работает?

31.03.2020

Полка Камаз: как выбрать и установить

31.03.2020

Газ 3307 двигатель: устройство и принцип работы

31.03.2020

Как правильно поменять сальник на КАМАЗЕ? Этапы и технология

31.03.2020

Фильтр топливный для МТЗ 82

30. 03.2020

Двухдисковое фрикционное сцепление КамАЗ –движущая сила грузовой техники

30.03.2020

Кнопка массы КАМАЗ: устройство и принцип работы

30.03.2020

Особенности и значение расхода топлива на КАМАЗ 43118

30.03.2020

Как правильно отрегулировать ТНВД ЯМЗ 240?

27.03.2020

Смотреть

ещё

Возврат к списку

ЗИЛ-157 серийный грузовой автомобиль СССР

ЗИЛ-157 серийный грузовик 1958-1994 гг.

Оснащение ЗИЛ-157

Оснащение ЗИЛ-132Р

Оснащение ЗИЛ-132П

Оснащение ЗИЛ-Э167

Технические характеристики ЗИЛ-157

Платформа	ЗИС-151
Годы выпуска	1958-1994 гг.
Тип	грузовой
Компоновка	Переднемоторная, полноприводная
Колесная формула	6 х 6
Мест в кабине	водитель + 2 пассажира
Габариты
Длина	6684 мм.
Ширина	2315 мм.
Высота	2360(2915 по тенту) мм.
Дорожный просвет	310 мм.
Колесная база	3120 мм.
Колея передняя	1755 мм.
Колея задняя	1750 мм.
Снаряженная масса	???? кг.
Полная масса	10190 кг.
Грузоподъёмность	5000 кг.
Радиус поворота	11,2 — 12 м.
Масса буксируемого прицепа	2,5 тонн
Максимальный уклон	23o
Двигатель ЗИЛ-157
Марка	ЗИЛ-157
Тип	бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Конфигурация	рядный
Рабочий объём	5560 см3
Мощность двигателя	104(109) л.с. при 2600(2800)об/мин.
Степень сжатия	6,2
Число цилиндров	6
Число клапанов	12
Клапаный механизм	SV
Головка цилиндров	алюминевая
Диаметр цилиндров	101,6 мм.
Диаметр поршня	100 мм.
Ход поршня	114,3 мм.
Расположение цилиндров	V-образное
Порядок работы цилиндров	1-5-3-6-2-4
Максимальный крутящий момент	333 (343) Н·м, при 1100 об/мин
Система питания	Карбюратор К-88АЖ
Система питания	закрытая
Рекомендуемое топливо	А-66 или А-72
Трансмиссия
Сцепление	Однодисковое, сухое
Коробка передач	механическая, 5-ступенчатая
Передаточные числа I-передача	6,24
Передаточные числа II-передача	3,32
Передаточные числа III-передача	1,898
Передаточные числа IV-передача	1,00
Передаточные числа V-передача	0,81
Задний ход	6,70
Раздаточная коробка	Двухступенчатая
Главная передача	одинарная, передаточное число — 6,67
Подвеска
Подвеска передняя	полу-эллиптическая рессора с телескопическими амортизаторами
Подвсека задняя	балансирная на полу-эллиптических рессорах
Мосты	планетарные, с полуосями и дифференциалами
Привод	карданный
Карданы	1 — от МКП к раздатке, 2 — к передней оси, 3 — к средней оси, 4,5 — к задней оси через подшипниковый узел
Клиренс	передней оси — 0,31 м. ; клиренс средней и задней осей — 0,35 м.
Рулевой механизм	глобоидальный, червячный, с тремя гребнями на ролике
Передаточное число	23,5
Общие характеристики
Максимальная скорость без прицепа	90 км/ч.
Расход топливана 100 км.	42 л.
Объём топливного бака	150+65 л.

Модификации ЗИЛ-157

ЗИЛ-157	базовый. Отличался двигателем мощностью 104 л.с. Выпускался в 1958-1961 годах.
ЗИЛ-157В	седельный тягач на базе ЗиЛ-157. Отличался 2 топливными баками по 150 л., расположением запасного колеса вертикально за кабиной. Выпускался в 1958-1962 годах.
ЗИЛ-157Г	с экранированным электрооборудованием.
ЗИЛ-157Е	шасси для спецавтомобилей.
ЗИЛ-157ЕТ	шасси с экранированным электрооборудованием.
ЗИЛ-157К	модернизированный. Отличался двигателем мощностью 109 л.с., однодисковым сцеплением, коробкой передач и тормозной системой от ЗиЛ-131. Выпускался в 1961-1978 годах.
ЗИЛ-157КВ	седельный тягач на базе ЗиЛ-157К. Выпускался в 1962-1978 годах.
ЗИЛ-157КГ	с экранированным электрооборудованием.
ЗИЛ-157КЕ	шасси на базе ЗиЛ-157К.
ЗИЛ-157КД	модернизированный. Доработан двигатель (применён ряд деталей двигателя ЗиЛ-130)
ЗИЛ-157КДВ	седельный тягач на базе ЗиЛ-157КД.
ЗИЛ-157КДЕ	шасси на базе ЗиЛ-157КД.
ЗИЛ-157КЭ	экспортный вариант ЗиЛ-157К.
ЗИЛ-157КЮ	экспортный тропический.
ЗИЛ-157Л	опытный с гидроусилителем руля.
ЗИЛ-157Ю	экспортный тропический. Отличался отсутствием отопителя кабины и предпускового подогревателя.
ЗИЛ-165	опытный с кабиной и оперением ЗиЛ-130.
ЗИЛ-ММЗ-4510	самосвал на базе ЗиЛ-157КД. Выпускался с 1989 года.

Фотографии ЗИЛ-157

фотография ЗИЛ-157

фотография ЗИЛ-151

фотография ЗИЛ-157

фотография ЗИЛ-157

фотография ЗИЛ-157 бортовой

фотография ЗИЛ-157 КУНГ

фотография ЗИЛ-157 БУР

фотография ЗИЛ-157 КДВ

фотография ЗИЛ-157 реактивная установка

157 — характеристики, модификации, фото, видео, описание

Легендарный ЗИЛ-157 продолжает свою работу даже несмотря на то, что производство было прекращено в 1992 году. Внедорожник поразит автолюбителей своими качествами и возможностями. Грузовик имеет богатую историю, будучи задействованным не только в воинских частях, но и в народном хозяйстве. Весь модельный ряд ЗИЛ.

Содержание: [Показать]

• История автомобиля
• Кабина и кузов
• Технические характеристики
• Powertrain
• Transmission
• Размеры и колес Внушительных размеров грузовик был обозначен заводом имени Лихачева как «ЗИЛ-157». Мир увидел новинку в 1958 году на выставке автомобильной техники в Брюсселе, Франция. Первые модификации автомобиля появились в том же году, сойдя с конвейеров одноименного завода.

  Затем модель использовалась как для гражданских, так и для военных нужд. Чертежи разрабатывались на основе уже существующей модели «ЗИС-151», но со значительными улучшениями. Именно от этой модели была взята модель салона в соответствии с улучшенными элементами.

  После четырех лет выпуска автомобиль был усовершенствован и перераспределена нагрузка на ось, в результате чего индекс изменился на ЗИЛ-157К. В 1978 году автоконвейер был передан Уральскому автомобильному заводу, а сама модель получила еще более длинное название «ЗИЛ-157КД».

  В таком виде производство продолжалось до 1994 года. Автомобиль, как никогда, был и остается актуальным для наших дорог, так как проходимость автомобиля с тремя осями – на высоте. С момента прекращения производства прошло уже более 20 лет, но до сих пор автомобиль несет свою нелегкую службу во многих отраслях народного хозяйства. Любители реставрировать старые автомобили и иногда находят этой ретро-модели самое необычное применение.

  Кабина и кузов

  Модель имела трехсторонний кузов с возможностью открывания на три стороны, что облегчало процесс погрузки/разгрузки. ЗИЛ-157 стал особенно популярен в Советской армии благодаря своей проходимости и высоким показателям выносливости, что объясняет его массовое распространение.

  В кабине предыдущей модели водитель не мог рассчитывать на комфортную работу, посадка была неудобной, отопителя не было, вентиляция была плохой. Кроме того, руки водителя подвергались значительным ударам от колес.

  На новом грузовике конструкторы постарались если не избавиться от недостатков полностью, то хотя бы частично улучшить эргономику кабины и рулевого управления. Сиденье водителя, отличающееся удобной посадкой, регулируется. За прошедшие годы кабина ЗИЛ-157 претерпела незначительные изменения, сохранив свои первоначальные характеристики. Это была цельнометаллическая конструкция, которая позволяла свободно поместиться водителю и двум пассажирам.

  На крыше был круглый люк. В перечень элементов приборной панели вездехода входили переключатель поворотов, кран стеклоочистителя, рукоятка управления жалюзи радиатора, манометр тормозной системы и манометр в шинах и небольшой прибор панель. Спидометр занял почетное место на большом циферблате.

  Прочие датчики и индикаторы рабочих систем машины:

  • Датчик температуры системы охлаждения;
  • Амперметр;
  • Индикатор уровня топлива в баке;
  • Манометр для контроля системы смазки;
  • Лампа управления дальним светом фар;
  • Контрольная лампа для указателей поворота;
  • Две защитные лампочки.

  Под панелью есть краны для регулировки давления в шинах. Для управления грузовиком в кабине установлены педали газа, сцепления и тормоза, педаль стартера, ножной переключатель света.

  Также были рычаги ручного тормоза, переключения передач, включения переднего моста, управления лебедкой. Внешний вид автомобиля тоже был интересным. Длинная и чуть заостренная буферная часть, широкие плоские крылья, одинарные колеса — все было очень гармонично.

  Трехместная кабина имела высоту более 2 метров, окон в ней не было. Круглые фары располагались на боковых крыльях и защищались металлической решеткой. Основным цветом был хаки, так как большая часть автомобилей выпускалась для нужд армии СССР. Кузов автомобиля представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими ее от истирания.

  Доски собраны из деревянных пластин толщиной 20 мм и шириной 80 мм. Для прочности продольная конструкция была усилена поперечными брусьями с металлическими скобами. Передний борт был фиксированным, а боковые и задний борта откидывались, таким образом, полностью открывалась платформа кузова. Таким образом, погрузка и разгрузка военной и другой техники происходила легко и быстро.

  Технические характеристики

  Технические показатели «ЗИЛ-157», несмотря на то, что модель появилась еще в советское время, актуальны и сейчас. Грузовик эксплуатируется на Алтае, Крайнем Севере, в Средней Азии, Украине и других странах не только постсоветского пространства. При этом ключевым преимуществом автомобиля является высочайшая проходимость.

  Силовой агрегат

  Изменены двигатель ЗИЛ-157, технические характеристики и внутренняя начинка автомобиля. Шестицилиндровый двигатель установили на новую головку из алюминиевого сплава, изменили карбюратор, улучшили систему охлаждения. Новый масляный насос и изменение конструкции сальников коленчатого вала модернизировали систему смазки.

  Трансмиссия

  Первоначально автомобиль был оснащен пятиступенчатой ​​коробкой передач, где пятая передача была повышающей, но после 1961 года ее убрали. На базе раздаточной коробки ЗИС-151 она получила износостойкие шестерни, новые сальники и принудительное включение.

  Карданная передача полностью переработана, а на средней оси закреплена промежуточная опора кардана заднего моста. Осевые полуосевые картеры ведущих мостов были значительно усилены, установлены ступицы колес и тормоза новой конструкции, колеса смонтированы на восьми шпильках.

  В опытном порядке установлен дизельный двигатель Д245-12С.

  Габариты и колеса

  Колесная база автомобиля подверглась существенной реконструкции. Вместо десяти колес, которые были на ЗИС-151, их было всего шесть. И вместо двух запасных колес теперь одно. Были специально разработаны новые шины, внутренние слои которых выполнены из мягкой резины, увеличена ширина профиля, уменьшено количество слоев корда. Давление в шинах было централизованным, а управление осуществлялось прямо с места водителя. Колеса «ЗИЛ 157» имели глубокий протектор направленного действия, практически исключавший пробуксовку.

  Впервые в отечественном автомобилестроении грузовик был оборудован насосной системой, регулирующей давление в шинах. Проколы и небольшие проколы в колесах не влияли на ходовую часть машины, компрессор автоматически подкачивал необходимое количество воздуха, компенсируя недостаток давления. Насосный механизм также можно было активировать с места механика-водителя.

  Для более комфортной езды по разным поверхностям (болота, пески и т.п.) можно было изменять давление в шинах, повышая и при преодолении препятствий возвращая его в норму. Примечательно, что все процессы можно было осуществлять на ходу.

  Грузоподъемность

  • Максимальная нагрузка по паспорту 4,5 тонны;
  • Прицеп – 2,5 тонны;
  • Автомобиль в полной комплектации весит 5540 кг.

  Модификации

  • ЗИЛ-157 — стандартная версия;
  • ЗИЛ-157Б – классический седельный тягач;
  • ЗИЛ-157К — базовая версия с 1961 г.;
  • ЗИЛ-157КВ — базовый седельный тягач с 19 года61;
  • ЗИЛ-157Y – тропическая модификация;
  • ЗИЛ-157Г – модель с экранированным оборудованием;
  • ЗИЛ-157КГ — вариант с экранированным оборудованием, поступивший в серию в 1961 году;
  • ЗИЛ-157Э – экспортная модификация;
  • ЗИЛ-157Э – спецверсия, оснащенная двумя бензобаками общей емкостью 300 литров;
  • ЗИЛ-157КД — базовая версия с 1978 г. ;
  • ЗИЛ-157КДВ – базовый седельный тягач с 1978 г.
  • ПМЗ-27 – пожарная машина. Специально для этой модификации были разработаны широкие задние двери для удобства спасателей.

  Одно время данные об улучшениях модели не были доступны для обзора. ЗИЛ-157, фото которого нигде не публиковались, был засекречен, как и любая военная техника того времени.

  Плюсы и минусы

  Параметры основных узлов и агрегатов ЗИЛ 157 отвечали самым высоким требованиям того времени. Поскольку машина производилась для Советской Армии, на ее производство не жалели средств. Таким образом, «ЗИЛ 157», характеристики которого не нуждались в улучшении, а имели лишь некоторые недостатки, собирали на конвейере по классической схеме, не меняя технологии годами.

  1. Основным недостатком автомобиля является отсутствие гидроусилителя руля, но на популярности грузовика на внутреннем рынке это существенно не сказалось.
  2. Односкатные колеса с формулой 6х6 и возможностью регулирования давления положительно сказались на повышенной проходимости грузовика – для него не существует препятствий даже в современное время.
  3. Грузовик был оборудован лебедкой для самовытаскивания. Это отличает грузовик от его предка.
  4. Зимой кабину можно было отапливать, а летом проветривать — для автомобилей шестидесятых годов это был настоящий прогресс.
  5. Для ЗИЛ-157 расход топлива на 100 км составляет 42 литра бензина*, что является довольно плохой стороной автомобиля.
  6. Несмотря на простоту конструкции и высокий ресурс, «король дорог» иногда ломается. Впрочем, нынешним владельцам вездехода волноваться не стоит, запчасти «ЗИЛ 157» продаются в достаточном количестве.

  Суммируем

  Всего за годы производства было собрано почти 798 тысяч этих автомобилей. Использование ЗИЛ-157 внесло неоценимый вклад в развитие экономики страны. До наших дней дожило не так много таких грузовиков, но они все же есть. Большинство из них находятся в личном пользовании индивидуальных предпринимателей и в сфере малого бизнеса. В наше время существует даже такая услуга, как аренда автомобиля для любителей экстрима, чтобы они могли испытать качества грузовика в опасной и труднопроходимой местности.

  И эта услуга пользуется большим спросом. Кого-то влекут ностальгические воспоминания, а кто-то просто в восторге. С учетом всего вышеперечисленного «ЗИЛ-157» себя еще не изжил, тем более не собирается на покой. Цена версии 80-х годов прошлого века в радиусе 50 000 – 80 000 российских рублей. Последние версии 90-х с пробегом стоят в среднем 120000 – 150000 российских рублей.

  Советуем прочитать статью: ЗИЛ — история автогиганта

  SIL-157 Фотографии

  ZIL-157 Внедорожник

  . изображения или произведения искусства ВВС США, армии США, ВМС США, Корпуса морской пехоты США, береговой охраны США, Министерства обороны США или НАСА не являются одобрением, а Cybermodeler Online не является аффилированным лицом этих организаций.

  ПОДПИСЫВАЙТЕСЬ НА НАС:

  Дата проверки	ноябрь 2004 г.	Титул	Варианты ЗИЛ-157/157К в деталях
  Автор	Франтишек Коран и Ян Мартинец	Издатель	Крылья и колеса Публикации
  Опубликовано	2004	ISBN	80-86416-36-4
  Формат	120 страниц, мягкий переплет	Рекомендуемая производителем розничная цена (долл. США)	30,50 $

  Обзор

  Советский Союз был довольно прогрессивной страной в отношении танков и самоходных орудий, но прискорбно отставал в области грузовиков и транспорта в целом. Когда они получили первую серию грузовиков США по ленд-лизу в 1942, они были поражены как изощренностью американских грузовиков, так и их надежностью и неприхотливостью. Их собственный стандартный средний грузовик ЗИС-5 имел колесную формулу 4 x 2 с тормозами только на задних колесах и отличался лишь ограниченными внедорожными способностями. GMC CCKW и Studebaker US6 с их конфигурациями 6 x 6 и надежными трансмиссиями и тормозами были шоком.

  После войны советская грузовая промышленность построила собственную версию двух американских грузовиков под названием ЗИС-151. Этот грузовик оставался в производстве с 1948 по 1957 г. (изменение названия с ЗИС — Завод «Сталин» — на ЗИЛ — Завод «Лихачев» — после 1953 г.), когда его место занял ЗИЛ-157. Этот грузовик представлял собой усовершенствованную версию, главным отличием которой были большие одинарные шины вместо более узких и меньших, которые устанавливались парами на задние ведущие мосты ЗИЛ-151. У них также было регулируемое давление в шинах как для преодоления проколов, так и для увеличения проходимости на мягком грунте. Позже было предусмотрено автоматическое управление, которое делало это автоматически. ЗИЛ-157 производился с 1958 по 1961 год; улучшенная модель K с 1961 по 1964 год, ее место позже заняли различные другие улучшенные модели. Последний вариант, ЗИЛ-157КД, производился с 1976 по 1982 год. Большинство из них были экспортными моделями (тем временем СССР перешел на ЗИЛ-131). тонна грузового автомобиля означает, что он имел грузоподъемность 3000 кг или около 6615 фунтов. На дорогах с твердым покрытием это может достигать 7500 кг плюс прицеп, но по большей части автомобиль не подвергается такой большой нагрузке. Он имел экипаж из двух человек и мог перевозить нормальную нагрузку из 12-16 солдат в задней части грузового кузова благодаря складывающимся сиденьям. Машина была снабжена лебедкой для самовытаскивания.

  Было построено множество вариантов, наиболее распространенными из которых были так называемые версии «ББВ» (коробчатый кузов) и тягач модели ЗИЛ-157В для использования с полуприцепом.

  WWP производит великолепные фотоисследования бывшего советского оборудования, которое использовалось или находилось в Чехословакии, и эта книга не исключение. Он обеспечивает следующее подробное освещение: 36 страниц по базовой модели ЗИЛ-157/ЗИЛ-157К; 9 страниц по тягачу ЗИЛ-157В; 18 страниц на полуприцепе ракетоносца ПР-11Б; 26 страниц о ракете В-750 (СА-2) и ее пусковой установке; 8 страниц в варианте BBV; 6 страниц по варианту РЛС П-15 (FLAT FACE); 6 страниц на BBV, используемом в качестве тренажера для 9М14 (АТ-3) учебный; и две страницы о варианте снегоочистителя местного производства. Как и во всех книгах такого рода, иллюстрации большие, четкие и цветные, с «своего рода» английским текстом (грамматика может быть, гм, интересной). Но авторы различают различия в деталях и делают книги в высшей степени полезными, особенно при моделировании предмета.

  Раздел, посвященный SA-2, не слишком полезен для ракеты и ее различных версий, но в нем есть отличные снимки пусковой установки, в том числе открытые люки, показывающие внутренние части пусковой установки и расположение компонентов. . Если кто-то хотел сделать динамитную модель набора Трубача, это обязательно для справки.
