Описание автомобиля ЗИЛ 131: история создания, технические особенности

Содержание

  1. История автомобиля
  2. Технические характеристики
  3. Двигатель
  4. Колесная формула
  5. Грузоподъемность
  6. Подвеска
  7. Электросистема
  8. Устройство
  9. Внешний вид и кабина
  10. Модификации
  11. Подводим итоги

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Технические характеристики

ДвигательЗИЛ-5081
Количество цилиндров8
Расположение цилиндровV-образное под углом 90о
Количество тактов4
Диаметр цилиндра100 мм
Ход поршня95 мм
Объем двигателя5,97 л
Степень сжатия6,5
Мощность в киловаттах110,3
Мощность двигателя в лошадиных силах150
Максимальный крутящий момент410 Ньютон метров
Максимальная скорость85 км/ч
Максимальная скорость в составе автопоезда75 км/ч
Тип охлажденияЖидкостное
Тип топливаБензин А-76*
Расход топлива для автомобиля#35 литров на 100 км
Расход топлива в составе автопоезда#47 литров на 100 км

*Также подходят и большие октановые числа.

#Представленные числа являются среднестатистическими.

Двигатель

Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.

В последствии агрегат получил доработку в виде пускового подогревателя, встроенного в систему охлаждения.

Трансмиссия

Тип сцепления24
Тип коробки переключения передач182ЭМ/6СТ-132ЭМ
Количество ступеней
Синхронизаторы
Тип раздаточной коробки
Передаточное число раздаточной коробки
Первая ступень2,08:1
Вторая ступень1:1
Тип главной передачиДвойная
Передаточное число главной передачи7,339:1
Привод задних мостовПоследовательный проходной

Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

Габариты

Размеры автомобиля
Длина7 040 мм
Ширина2 500 мм
Высота2 480 мм
Размеры платформы
Длинна3 600 мм
Ширина2 322 мм
Высота346 мм
Высота с учетом тента569 мм
Погрузочная высота1 430 мм
Колесная база3 350 мм
Дорожный просвет330 мм
Передняя колея1 820 мм
Колея задних колес обоих мостов1 820 мм
Колесная база6х6
Наружный радиус поворота10,2 м
Размер шин12,00-12
Преодолеваемый брод1,4 м
Преодолеваемый подъем30о
Длинна лебедки50 м
Грузоподъемность
По шоссе5 000 кг
По грунту3 500 кг
Вес буксируемого прицепа4 000 кг
Вес в полном снаряжении10 425 кг

Колесная формула

  • 4×2
  • 4×4
  • 6х2
  • 6×4
  • 6×6
  • 8х2
  • 8х4
  • 8х6
  • 8х8

Грузоподъемность

  • 1-2 тонны
  • 2-5 тонн
  • 5-10 тонн
  • свыше 10 тонн

Подвеска

Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Электросистема

Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.

Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

ЗиЛ-131 был похож на другие отечественные грузовые машины высокой проходимостью. Основными его конкурентами были Урал-375 и ЗиЛ-157К. Сходство этих машин объясняется единым советским стандартом, действующим при проектировании подобной техники. Отличия можно было заметить в некоторых узлах и в разном подходе к производству.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабину не было целесообразно, так как это отрицательно влияло сразу на несколько факторов: ухудшался доступ в полевых условиях к моторному отсеку, при повреждении мотора во время боевых действий создавалась повышенная опасность.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки.

На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Модификации

  • ЗИЛ-131 – базовая модификация;
  • ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
  • ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
  • ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
  • ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
  • ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
  • ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
  • ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
  • ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
  • ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
  • ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами.
    Автомобили использовались при температуре до -60 градусов;
  • ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
  • ЗИЛ-131Х – модель для пустынных и жарких районов;
  • ЗИЛ-131-137Б – автопоезд;

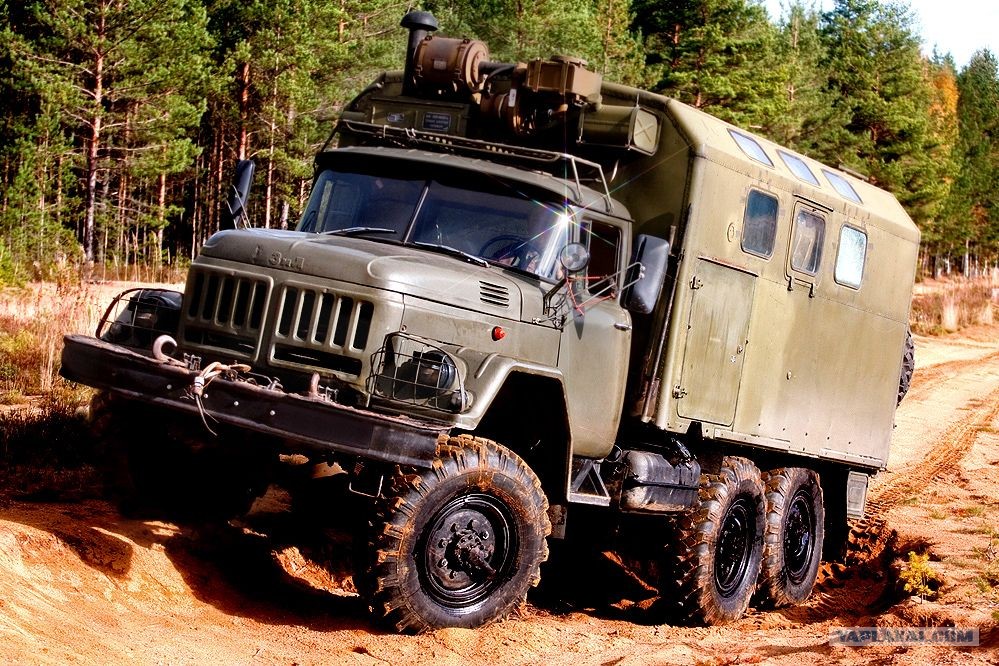

  • ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
  • ЗИЛ-131-АТЗ-3 – топливозаправщик;
  • ЗИЛ-131-МЗ-131 – маслозаправщик;
  • ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

Подводим итоги

С 1967 по 2002 год прошло 35 лет. За это время рассматриваемую модель не раз улучшали, что удачно сказывалось на ее работоспособности. В итоге модель «131», созданная на заводе имени Лихачева, получила высшую награду для продукта – знак качества СССР.

Технические характеристики двигателя ЗИЛ-131 | АвтоКАМ

Главная » ЗИЛ

Рубрика: ЗИЛАвтор: Главный редактор

Модель и тип

ЗИЛ-5081.1000401, V-образный, четырехтактный, карбюраторный, верхнеклапанный

Расположение цилиндров

Под углом 90°

Число цилиндров

8

Диаметр цилиндров и ход поршня, мм

100X95

Рабочий объем цилиндров, л

6

Степень сжатия

7,1

Номинальная мощность при 3200 мин, кВт (л. с.)

110(150)

Максимальный крутящий момент при 1800-2000 мин, Н*м (кгс*м)

402(41)

Минимальный удельный расход топлива, г/(кВт*ч)

299(220)

Порядок работы цилиндров

1-5-4-2-6-3-7-8

Нумерация цилиндров (по коду автомобиля):

правая группа

1-2-3-4

левая группа

5-6-7-8

Блок цилиндров

Чугунный, со съемными «мокрыми» гильзами, с резиновыми уплотнительными кольцами в нижней их части

Головки цилиндров

Две, из алюминиевого сплава, с винтовыми впускными каналами, с вставными седлами и направляющими втулками клапанов

Поршни

Из алюминиевого сплава

Поршневые кольца

Два компрессионных — из высокопрочного чугуна (верхнее хромированное) и одно маслосъемное — стальное, составное, хромированное

Поршневые пальцы

Стальные, плавающие, пустотелые

Шатуны

Стальные, двутаврового сечения, со смазыванием поршневого пальца разбрызгиванием

Шатунные и коренные подшипники

Тонкостенные, взаимозаменяемые; вкладыши — сталеалюминиевые (стальная лента, алюминиевый сплав)

Коленчатый вал

Стальной, кованый, пятиопорный, с отверстиями для смазывания шатунных шеек; шатунные шейки с грязеуплотнителями

Маховик

Чугунный, снабжен стальным зубчатым ободом для пуска двигателя от стартера

Распределительный вал

Стальной, пятиопорный

Фазы газораспределения:

открытие впускного клапана

31° до ВМТ

закрытие впускного клапана

83° после НМТ

открытие выпускного клапана

67° до НМТ

закрытие выпускного клапана

47° после ВМТ

Привод распределительного вала

Парой косозубых шестерен. Ведомая шестерня чугунная

Клапаны

Верхние, расположены в головках блока цилиндров; приводятся в действие от одного распределительного вала. Выпускные клапаны — пустотелые, с охлаждением жидким натрием, с жаростойкой наплавкой; имеют механизм для принудительного вращения клапана во время работы

Толкатели

Механические, стальные, с наплавкой из специального чугуна

Коромысла клапанов

Стальные, с бронзовой втулкой

Смазочная система

Смешанная под давлением, разбрызгиванием и самотеком с охлаждением масла в радиаторе

Масляный насос

Шестеренный, двухсекционный, расположен с правой стороны блока цилиндров; маслоприемник неподвижный

Фильтр очистки масла

Центробежный с реактивным приводом ротора

Масляный радиатор

Воздушного охлаждения, из оребренной алюминиевой трубки, установлен перед водяным радиатором

Вентиляция картера

Принудительная, с отсосом картерных газов во впускной трубопровод через специальный клапан; свежий воздух поступает через фильтр вентиляции картера двигателя (маслозалнвную горловину)

Система питания

Принудительная подача топлива

Топливный бак

Два, вместимостью 170 л, установлены под платформой на левом и правом лонжероне

Топливный насос

Б10, диафрагменный с рычагом для ручной подкачки топлива

Подогрев топливной смеси

Во впускном трубопроводе, имеющем жидкостную полость для подогрева смеси

Фильтры очистки топлива: магистральный фильтр-отстойник

Щелевой, расположен на кронштейне топливного бака

тонкой очистки

С керамическим фильтрующим элементом

топливного бака

Сетчатый, расположен на приемной трубе

Карбюратор

К-88АТ, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер

Ограничитель максимальной частоты вращения коленчатого вала двигателя

Центробежно-ваккумный (центробежный преобразователь и исполнительный мембранный механизм с пневматическим приводом)

Воздушный фильтр

ВПМ-3, инерционно-масляный, с трехступенчатой очисткой воздуха

Система охлаждения

Жидкостная, закрытая, с принудительной циркуляцией

Радиатор

Трубчато-ленточный (змейковый), трехрядный

Термостат

С твердым наполнителем, типа ТС-108-04

Жалюзи

Створчатые, вертикальные; управляются из кабины водителя

Жидкостный насос

Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала

Вентилятор

Шестилопастный

0

Понравилась статья? Поделиться с друзьями:

технические характеристики и устройство :: SYL.

ru

«ЗИЛ-131» — это военный автомобиль. Он состоял на вооружении армии Советского Союза. Данный автомобиль обладает высокой проходимостью и предназначался для езды при отсутствии дорог. Сегодня его можно встретить и в обычной, гражданской жизни. Однако основное предназначение «ЗИЛа» – все же работа в оборонной сфере.

История создания

Выпуск этого автомобиля начался в 1966 году на автозаводе имени Лихачева в Москве. Кузов грузовика представлял собой платформу, изготовленную из дерева. Платформа была военного или армейского типа, а задний борт откидывался. Боковые решетки борта были снабжены также откидными скамейками на 16 человек.

Производилось несколько модификаций машины «ЗИЛ-131». Выпускались бортовые автомобили с лебедкой и без нее, серии с неэкранированным электрическим оборудованием – 131А, так называемый седельный тягач 131В.

Далее, в 1986 году, на заводах начали выпускать еще одну версию на базе 131-ой модели. Это был автомобиль 131Н. В 1994 производство этих машин свернули, потому что начался выпуск более новых моделей. Однако на заводах УАМЗ производство не прекратилось и продолжалось вплоть до 2002 года.

Разработка и производство модели

Вместе с созданием полноприводного грузового автомобиля для армии инженеры завода имени Сталина, а позже завода им. Лихачева, решили, что необходимо создать принципиально новую машину. Принципы и идеи, которые лежали в основе будущего 131-го, были уже досконально опробованы на специальном, созданном в виде эксперимента, транспортном средстве «ЗИС-128». В нем выявили определенные недостатки, после испытаний проект закрыли, а на основе проекта создали первый опытный экземпляр автомобиля. Это получился унифицированный грузовик с большими перспективами.

Получилось так, что «ЗИЛ-131» появился немного ранее, нежели «ЗИЛ-130». Поэтому разработчики оснастили его 6-ти цилиндровым двигателем. Затем производители столкнулись с трудностями, которые заключались в изготовлении эксклюзивных деталей. Поэтому была выпущена переходная модель — «ЗИЛ-165». Автомобиль имел черты 157-ой модели и нового опытного автомобиля 130-й модели.

Разработчики и инженеры в ходе многочисленных испытаний выяснили, что конструкция снова несовершенна. Именно поэтому в серию этот автомобиль не пошел. Инженеры, в свою очередь, стали усиленно дорабатывать 131-ую модель.

В 1959 году проходили испытания машины. На следующее три года были большие планы по запуску серийного производства. Однако из-за возникших временных трудностей производство пришлось отсрочить. Затем 130-ый попал на конвейеры лишь в 1967 году. Это промедление начала производства пошло на пользу новому «ЗИЛу». Конструкторы и инженеры сумели очень усовершенствовать конструкцию. После этих доработок машина стала обладать гораздо большей грузоподъемностью, увеличенной скоростью. Также специалисты сумели снизить расход топлива, уменьшили радиус поворота на один метр. Кабина стала гораздо удобней, а подвеска — мягче.

«ЗИЛ-131», устройство которого постоянно менялось, был награжден знаком качества. Эта дата (февраль 1974 года) была знаковой в истории завода им. Лихачева.

Какие имеет «ЗИЛ-131» технические характеристики?

Колесная формула автомобиля — 6×6. Также он был оснащен трехместной цельнометаллической кабиной. Платформа бортов изготовлена из дерева и усилена металлическими деталями. Задний борт откидывается, есть скамейки.

Двигатель

«ЗИЛ-131» оснащался одной силовой установкой. Это был восьмицилиндровый карбюраторный агрегат. Мощность, которой обладает данный мотор, составляет 150 л. с. При этом количество оборотов — 3200 об./мин. Крутящий момент двигателя при 2000 об./мин. – 41 кГм. Расход топлива – 240 гр./ч на одну лошадиную силу. В среднем на «сотку» он потребляет от 30 до 50 литров бензина. По сегодняшним меркам это довольно много. Но в те времена о расходе топлива никто сильно не задумывался в силу его дешевизны.

Трансмиссия

КПП здесь пятиступенчатая, механическая, раздаточного типа. Также автомобиль снабжен тремя карданными валами. Ведь все три моста в машине являются ведущими. Сцепление выполнено в виде однодискового сухого типа. КПП оснащено инверторными синхронизаторами, которые позволяют включать вторую, третью, четвертую, пятую передачи. Переключения осуществляется при помощи рычага.

Колеса и резина

Первые выполнены в виде дисков. Обод закреплен при помощи 8-ми шпилек. Шины предполагают автоматическую регулировку давления.

Подвеска

Подвеска спереди; она зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Механизм рулевого управления представляет собой винт, шариковую шайбу и рейку, которая зацепляется с зубчатым сектором вала. Есть гидроусилитель руля.

Электрическая часть и грузоподъемность

Напряжение аккумулятора – 12 В. Также есть генератор. Зажигание представлено системой «Искра».

Грузоподъемность этого автомобиля составляет 3750 кг, при условии движения по большинству дорог. Если дорога представляет собой хороший асфальт, а машина без прицепа, то грузоподъемность увеличивается и составляет около 5000 кг. Масса снаряженного автомобиля составляет 10185 кг.

Как уже было написано выше, автомобиль выпускался в различных модификациях. И если большинство автомобилей выпускались под бензин, то в 1986 году стали сходить с конвейера грузовики «ЗИЛ-131» дизель. Грузовик такой модификации получил в название модели букву «Н».

Модификации автомобилей

Удачные технические характеристики позволили использовать базу этих машин для многочисленных модификаций. Так, автомобили в базовой комплектации выпускались с 67 по 86 год. Затем на заводах начали выпускать модель 131А, которая характеризовалась наличием неэкранированного электрического оборудования. Она отличалась отсутствием средней скамейки в кузове и выпускалась с 71 г.

Седельный тягач 131В отличался более короткой рамой, а также наличием седельно-сцепного устройства. Модель была укомплектована парой запасных колес. Тягач предназначался для буксировки полуприцепов.

Затем появилась на свет опытная модель 131Д. В будущем на ее базе выпустят «ЗИЛ-131» самосвал дизель. Второй такой же имел на борту агрегат марки «Катерпиллер». Модель была разработана в 1992 году.

Модель 131Н была оснащена новым двигателем, другим светом и оптикой, а также тентом. Ресурс машины значительно увеличился. Было несколько таких машин. 131Н1 имел дизельный двигатель и 105 л. с. Модель Н2 была также с дизелем, но несколько мощнее, 132 л. с.

Модели 131АС производились в основном для использования в условиях северных холодов. Эти автомобили отличались хорошей теплоизоляцией, отоплением, специальными противотуманными фарами, теплоизоляцией аккумуляторов, специальной, морозостойкой резиной. В такой модификации автомобиль «ЗИЛ-131» можно использовать даже при температуре воздуха до -60 градусов.

Мощная машина, обладающая колесной формулой 6×6, может свободно перевозить более 5000 кг груза. Кабина имеет капотный тип, что, возможно, и позволило этому автомобилю стать таким популярным в качестве военного транспорта. Грузовик обладает повышенной проходимостью, по сути, это вездеход. Проходимость обеспечивают одинаковые передние и задние колеса, широкопрофильная резина и клиренс в 315 мм. Такое сочетание технологических решений, как, например, автоматическая подкачка шин прямо на ходу, дифференциалы кулачкового типа с возможностью автоматической блокировки, пятиступенчатая коробка передач, наличие в некоторых моделях лебедки, позволило использовать грузовик «ЗИЛ-131» в любых условиях, в работе по любому бездорожью. Автомобиль обладает низким центром тяжести, а двигатель скрывает в себе огромные запасы мощности. Он может развить мощность в 115 л. с. Именно благодаря такому двигателю автомобиль смело едет по ровному шоссе со скоростью до 90 км/ч, забирается на подъемы до 30 градусов, а также преодолевает неглубокие реки и броды.

Данный грузовик отлично показал себя в тяжелейших условиях работы, а также получил признание и уважение водителей и автолюбителей, как гражданских, так и военных. Хоть производство этой модели закончилось в 2002 году, «ЗИЛ-131» (дизель и бензин) можно часто видеть на дорогах и в военных частях. В основном сейчас он используется в сельском хозяйстве.

Итак, мы выяснили, какие имеет «ЗИЛ-131» технические характеристики двигателя и грузоподъемность. Как видите, этот автомобиль зарекомендовал себя как одно из самых надежных транспортных средств с высокой мощностью, большим клиренсом и отличными показателями проходимости.

Крестовина ЗИЛ 130 размеры | лебедка ЗИЛ 131 технические характеристики

Крестовина ЗИЛ 130 размеры | лебедка ЗИЛ 131 технические характеристики | Opex.ru opex.ru

Заявка

Меню

  • Новости
  • Статьи
  • Видеоматериалы
  • Фотоматериалы
  • Публикация в СМИ
  • 3D-тур

Будь в курсе

Новости, обзоры и акции

30. 12.2020

ЗИЛ-131 относится к грузовым автомобилям с высокой проходимостью. Разработка модели велась одновременно с предыдущей версией ЗИЛ-130. На сегодняшний день продолжает активно использоваться благодаря набору существенных преимуществ в сравнении с аналогичными транспортными средствами. Имеет простую конструкцию, обладает высокой степенью надежности, не требует дорогостоящего обслуживания.

Лебедка ЗИЛ-131 предназначена для организации самостоятельного вытаскивания грузовика во время прохождения труднопроходимых локаций. Помимо этого она окажет эффективную помощь другим машинам, застрявшим на дороге. Присутствует у двух моделей 131Н и 431411.

Устройство лебедки ЗИЛ-131

Лебедка ЗИЛ 131 расположена в передней части грузовика и в конструктивном плане имеет следующее устройство:

  • Крепление к буферу и поперечине рамы выполнено болтами в передней части. Буфер болтами закрепляется к удлинителям лонжеронов, которые являются для удобства съемными.
  • Привод выполняется за счет передачи карданного типа в направлении от коробки отбора мощности, которая находится на коробке передач.
  • В конструкции присутствует редуктор червячного формата. Передаточное число равно значению 31.
  • Максимальные показания тягового усилия составляют 50 килоньютон.
  • В случае серьезных нагрузок производится срезание предохранительного пальца из вилки, расположенной в передней части, и конца от карданного вала. Такой подход позволяет предохранить трос от срыва, а конструктивные элементы от потенциальных поломок.
  • Рабочая длина составляет 65 метров, а длина вместе с тросом — 72 метра.

Устройство барабана лебедки ЗИЛ 131

Отдельного внимания заслуживает лебедочный барабан, который устанавливается на вал и производит вращения в свободном режиме. Рассмотрим подробнее:

  • Барабан соединяется с валом посредством муфты, снабженной специальными торцовыми кулачками.
  • Муфта отвечает за старт работы барабана и выполняет перемещение по валу. Происходит процесс на двух шпонках. Это приводит к образованию сцепления с кулачками и передачу вращения к последующим элементам системы.
  • На траверсе расположена вилка включения у лебедки ЗИЛ 131. В нее включена тормозная колодка, которая крепится на оси внутри ушек траверсы при помощи шарниров.
  • Во время запуска муфты происходит воздействие нажимного болта с пружиной на тормозную колодку, за счет чего последняя приходит в упор торца реборды. Такие конструктивные особенности обеспечивают своевременное притормаживание и исключает самораспускание троса при ручной размотке.
  • Регулировка тормозного механизма обеспечивается процессами натяжения или ослабления пружины от упорного болта. Для выполнения этой процедуры для лебедки ЗИЛ 131 понадобится гайки с контргайкой. В более сложных ситуациях при малом объеме усилий производится передвижение болта за счет регулирования втулки (ее необходимо вворачивать и выворачивать).
  • Проверить регулировку давления пружины можно по наличию возможности разматывания троса с помощью руки в отсутствии процесса самораспускания.
  • Внутри реборда барабана лебедки ЗИЛ 131 расположена впадина, которая предназначена для размещения троса с концом, закрепленным скобой.
  • Барабанный вал осуществляет вращение за счет трех подшипников (втулки из бронзы). Две устанавливаются в редукторном картере, а одна внутри траверсы. Два последних элемента крепятся к поперечинам болтами. Одна закрепляется к буферу, вторая — к поперечине от рамы.
  • Смазывание барабанного подшипника вала у лебедки ЗИЛ 131 происходит при прохождении через масленку. Поверхность вращения элемента по валу проходит через 2 масленки на концах барабана. Подшипники получают смазку за счет заливки средства в редуктор, где червячное колесо в процессе работы осуществляет его разброс.

Технические характеристики устройства

Далее рассмотрим остальные конструктивные элементы, входящие в состав лебедки ЗИЛ 131:

  • Лебедка ЗИЛ 131 идет с нераскручивающимся тросом из стали с сердечником, выполненным из металла или пенька. Крюк крепится на одном из свободных концов и соединен с тросом посредством коуша.
  • Редуктор расположен в собранном виде внутри картера и включает в себя однозаходный червяк из стали и червячного колеса, вала, тормозного механизма (автоматика), набора втулок, подшипников и крышек для них.
  • Червяк передачи находится на роликовых подшипниках.
  • Задний конец вала у червяка содержит барабан, снабженный тормозным механизмом (работает в автоматическом режиме) и фланца для закрепления вала.
  • Процесс торможения барабана лебедки ЗИЛ 131 выполняется за счет ленты тормозного механизма, снабженного накладкой.
  • Небольшие значения частоты вращения червячного вала создает усилие для торможения, что создает условия для препятствия разматывания троса.
  • Тросовые направляющие закреплены при помощи болтов троса у лебедки ЗИЛ 131 к нижним полкам буфера спереди и поперечине сзади.
  • Карданная передача отвечает за передачу крутящего момента в устройстве лебедки ЗИЛ 131. На обоих концах карданного вала расположены наконечники. На переднем размещена вилка с фиксацией предохранительным пальцем. Наконечник выполнен в форме цилиндра. На заднем также расположена вилка, но уже скользящего формата. Крестовина ЗИЛ 130 в соответствии с требуемыми размерами располагается внутри вилок, размещенных на подшипниках игольчатого типа. Последние детали крепятся при помощи стопорных колец и закрываются уплотнителем. Смазывание обеспечивается за счет масленки, расположенной внутри крестовины лебедки ЗИЛ 130.

Другие статьи

Смотреть

ещё

Устройство двигателя ЗИЛ-130

29.01.2021 05:01:00

Порядок затяжки ГБЦ ЗИЛ-130

29.01.2021 04:38:00

Неисправности ГУР ЗИЛ-130

29.01.2021 04:16:00

Устройство рулевого управления трактора МТЗ-80

29. 01.2021 03:34:00

Схема подключения генератора ЗИЛ 130

28.01.2021 14:43:00

Как отрегулировать клапана на тракторе Т-25

28.01.2021 10:31:00

JCB двигатель погрузчика-экскаватора

27.01.2021 21:13:00

Аккумулятор автомобильный

30.12.2020 23:43:00

Зарядное устройство для автомобильного аккумулятора

30.12.2020 23:06:00

Двигатель ММЗ 245. Технические характеристики

30.12.2020

Устройство компрессора ЗИЛ 130

16.12.2020

Номер рамы ЗИЛ 130

16.12.2020

Порядок зажигания ЗИЛ-131

16.12.2020

Давление в шинах ЗИЛ 130, ЗИЛ 131

15.12.2020

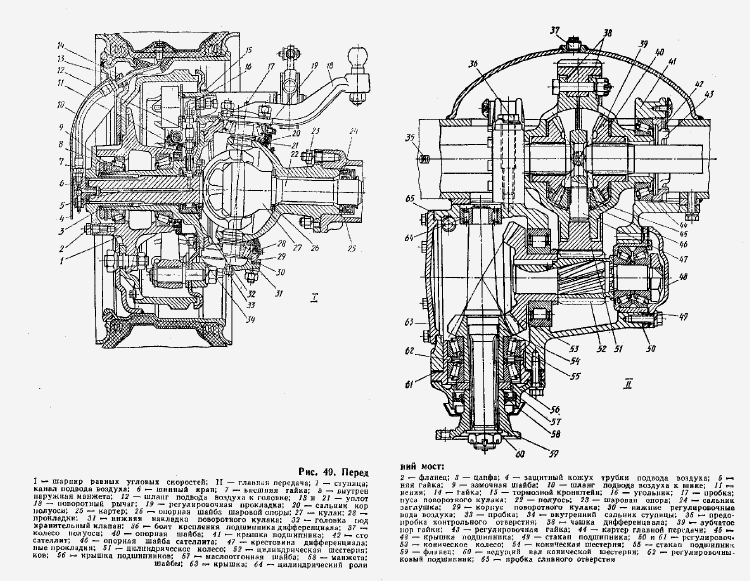

Устройство переднего моста ЗИЛ-131

15. 12.2020

Тюнинг трактора МТЗ

15.12.2020

ГУР ЗИЛ 130 устройство

15.12.2020

Схема подключения стартера ЗИЛ 130

14.12.2020

Электросхема ЗИЛ 131 цветная с описанием

30.11.2020

Раздаточная коробка ЗИЛ 131. Устройство

28.11.2020

Смотреть

ещё

Возврат к списку

Сообщить об ошибке

Запрос детали

Имя* Телефон* № детали* Бренд (производитель) Дополнительные сведения

Файл (. png .jpg .pdf .docx) Добавить файл

Я ознакомлен и принимаю условия  Соглашения об использовании сайта, в том числе в части обработки и использования моих персональных данных*

Подтвердите, что вы не робот*

* — обязательные поля

Загрузка счетов
В письмеВ смсПо ссылке E-mail Телефон

Счет (в формате HTML) Выберите файл

131 | это… Что такое ЗИЛ-131?

ЗиЛ-131

ЗиЛ-131 на Викискладе

Общие данные

Производитель:ЗиЛ
Годы пр-ва:1966—2002 (АМУР-н. в.)
Сборка:АМУР, ЗиЛ
Иные обозначения:АМУР 531340

Дизайн

Компоновка:переднемоторная, полноприводная
Колёсная формула:6×6

Двигатели

ЗиЛ-131
Производитель:ЗиЛ
Марка:ЗиЛ-131
Тип:Бензиновый
Объём:5969 см3
Максимальная мощность:150 л.с., при 3200 об/мин
Максимальный крутящий момент:402 Н·м, при 2000 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Диаметр цилиндра:100 мм
Ход поршня:95 мм
Cтепень сжатия:6,5
Система питания:карбюратор
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:чугун
Материал ГБЦ (англ. )русск.:алюминий
Тактность (число тактов):4
Порядок работы цилиндров:1-5-4-2-6-3-7-8
Рекомендованное топливо:А-76

Трансмиссия

механическая 5-ступ.
Производитель:ЗИЛ
Модель:130
Тип:механическая
Число ступеней:5-ступ.
Передаточные отношения:
1 передача:7,44
2 передача:4,10
3 передача:2,29
4 передача:1,47
5 передача:1,00
Задняя передача:7,09
Переключение:напольный рычаг
Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Характеристики

Массово-габаритные

Длина:7040 мм
Ширина:2500 мм
Высота:2480 (с тентом 2970) мм
Клиренс:330 мм
Колёсная база:3350+1250 мм
Колея задняя:1820 мм
Колея передняя:1820 мм

Динамические

Макс. скорость:85 км/ч

На рынке

Предшественник

Предшественник

ЗиЛ-157

Преемник

Преемник

ЗиЛ-4334

Похожие модели:КрАЗ-255Б, Урал-375Д, Урал-4320

Другое

Грузоподъёмность:5000 кг
Объём бака:2х170 л

ЗиЛ-131 — армейский грузовик Московского автозавода имени Лихачёва, основная модель. Являлась заменой грузовика ЗиЛ-157. Значительная часть этих машин производилась для Советской Армии.

Содержание

  • 1 Технические характеристики
  • 2 История и модификации
  • 3 В кино
  • 4 В игровой и сувенирной индустрии
  • 5 Примечания
  • 6 Ссылки

Технические характеристики

  • Колёсная формула 6×6
  • Снаряжённая масса:
    • без лебёдки — 6135 кг
    • с лебёдкой — 6375 кг
  • Полная масса:
    • без лебёдки — 10 185 кг
    • с лебёдкой — 10 425 кг
  • Грузоподъёмность:
    • по грунту — 3500 кг
  • Допустимая масса прицепа:
    • по дорогам — 6500 кг
    • по грунту — 4000 кг
  • Дорожный просвет:
    • под передней осью — 330 мм
    • под задней осью — 355 мм
  • Подвеска:
    • передняя — рессорная
    • задняя — балансирная рессорная
  • Расход топлива на 100 км и скорости 60 км/ч — 49. 5 л
  • Запас хода — 850 км
  • Радиус разворота — 10,8 м
  • Тормозной путь со скорости 50 км/ч — 29 м

Кузов — деревянная платформа с откидным задним бортом, в решётках боковых бортов предусмотрены откидные скамейки на 16 посадочных мест, имеется дополнительная средняя съёмная скамейка на 8 мест, кузов накрывается тентом на устанавливаемые дуги. В отличие от ЗиЛ-157 в ЗиЛ-131 был применен электропневматический привод включения переднего моста. Передний мост можно было включить тумблером на панели приборов, а при включении рычагом понижающей передачи в раздаточной коробке, от установленного в механизме выключателя принудительно включался пневмопривод включения переднего моста. В КПП на 2-й и 4-й передаче имелись замки, предотвращающие самопроизвольное выключение передачи, например при торможении двигателе на спуске. Была применена бесконтактная система зажигания с электронным коммутатором, более мощный генератор переменного тока. В случае выхода из строя электронного коммутатора, имелся аварийный вибратор, позволяющий двигаться своим ходом до 30 часов.

История и модификации

ЗиЛ-131 выпускался с 1966 до 1986, в 1986 году появился модернизированный вариант — ЗиЛ-131Н. Модернизированный вариант выпускался как с карбюраторным двигателем (ЗиЛ-131Н), так и с различными дизельными двигателями (ЗиЛ-131Н1 и ЗиЛ-131Н2).

Для ЗиЛ-131 (ЗиЛ-131Н) существовали основные варианты машины (с лебёдкой и без неё):

  • Автомобиль с неэкранированным негерметичным электрооборудованием обозначался ЗиЛ-131А, а с 1986 года производился как ЗиЛ-131НА.
  • Седельный тягач ЗиЛ-131В, а ЗиЛ-131НВ — выпускался с 1986 года. Полноприводный автопоезд ЗиЛ-137-137Б (10×10), состоявший из седельного тягача ЗиЛ-137 и двухосного десятитонного полуприцепа с активными осями ЗиЛ-137Б. Некоторые армейские тягачи ЗиЛ-131В (предназначенные главным образом для зенитно-ракетных войск в качестве тягачей для транспортировки ракет) имели двигатели повышенной мощности с цилиндропоршневой группой ЗиЛ-375.
  • Для холодного климата ЗиЛ-131С, ЗиЛ-131НС, ЗиЛ-131АС, ЗиЛ-131НАС, ЗиЛ-131НВС.

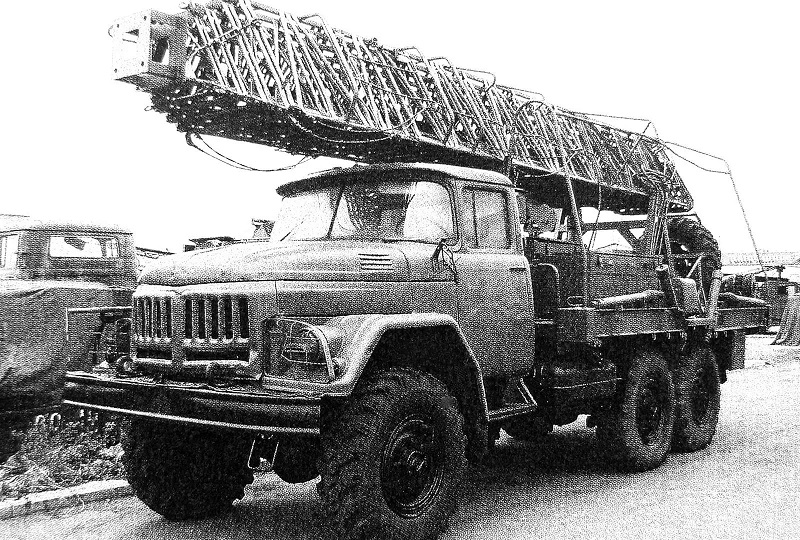

Также большой объём в производстве занимало шасси для монтажа различного специального оборудования. На шасси ЗиЛ-131 выпускались топливозаправщики АТЗ-3,4-131, АТЗ-4,4-131, АТЗ-4-131, маслозаправщики МЗ-131, автоцистерны АЦ-4,0-131, АЦ-4,3-131 и другие[1]

Производство ЗиЛ-131Н в Москве было прекращено в 1994 году в связи с началом выпуска ЗиЛ-4334, но на Уральском автомоторном заводе производство ЗиЛ-131Н продолжалось до 2002 года, там его сменил ЗиЛ-433420. Уральским автомоторным заводом после 2002 года выпускался полный аналог ЗиЛ-131Н под маркой АМУР-521320, в том числе и с дизельным двигателем, причем шасси для спецтехники (пожарные машины и т. п.) выпускается до сих пор.

В кино

  • Приказано взять живым
  • Без особого риска
  • Агент национальной безопасности (серия «Транзит»)
  • Призрачный гонщик 2
  • Неудержимые 2

В игровой и сувенирной индустрии

Пожарный ЗиЛ-131

Масштабные модели автомобилей ЗиЛ-131 и его модификации (с тентом, цистерна, пожарная) в масштабе 1:43 выпускаются на казанском заводе «Элекон». Кроме того, китайской фирмой «Технопарк» выпускается ЗиЛ-131 в исполнении «бортовой», «самосвал» и «автокран» в различных расцветках.

Примечания

  1. Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — ISBN 5-7030-0226-5

Ссылки

  • АМУР-531340: аналог ЗиЛ-131
  • Пожарная машина на базе шасси АМУР-531341: аналог ЗиЛ-131
  • Машина для тушения пожаров АРС 14 ПМ: аналог ЗиЛ-131
  • Передвижная авторемонтная мастерская (ПАРМ) АМУР-531340: аналог ЗиЛ-131
  • Автомодельное бюро: ЗиЛ-131
  • Фотографии ЗиЛ-131
  • АвтоКлуб любителей ЗиЛ-131, форум, общение, отзывы
  • Технические характеристики ЗиЛ-131 Модификации

Шаблон:Автомобили ЗиЛ

Послевоенные БКМ и автомобильная техника военного назначения СССР и России  п·Грузовые автомобилиМАЗ-502 • ЗИС-151 • ЗИЛ-131 (ЗИЛ-131Н) • ЗИЛ-157 • ЗИЛ-135 • ГАЗ-63 • ГАЗ-66 • ГАЗ-33097 • Урал-375Д • Урал-4320 • Урал-5323 • КрАЗ-214 • КрАЗ-255Б • КрАЗ-260 • КрАЗ-5233 • КАМАЗ 4310 • КАМАЗ 6350 • КАМАЗ 63501БронетранспортёрыБТР-40 • БТР-50 • БТР-60 • БТР-70 • БТР-80 • БТР-90 • БТР-152 • БТР-ДБронированные разведывательные машиныАртиллерийские тягачи и прочие автомобилиБРДМ-1 • БРДМ-2 • БРМ-1К • БРМ-3КАТ-С • ЗИС-485 • АТС-59Г • АТ-П • МТ-ЛБ • ПТС • АТ-Т • МТ-Т • АТ-Л • ГАЗ-69 • УАЗ-469 • ЛуАЗ-967 • «Прогресс»

Зил 131 кунг технические характеристики

Главная » Разное » Зил 131 кунг технические характеристики

ЗИЛ-131 кунг

ЗИЛ 131 кунг, 6х6. 1, с бензиновым двигателем ЗИЛ 508.10, с кузовом-фургоном К-131-унифицированный, герметизированный, из панелей армированного пенопласта (КМ-131-унифицированный, герметизированный, из панелей армированного пенопласта, каркасно-металлический). Возможна поставка с лебедкой, спальными местами или переоборудование новым дизельным двигателем ММЗ Д245.9Е-402.

ЗИЛ 131 кунг, 6х6.1, с бензиновым двигателем ЗИЛ 508.10, с кузовом-фургоном К-131-унифицированный, герметизированный, из панелей армированного пенопласта (КМ-131-унифицированный, герметизированный, из панелей армированного пенопласта, каркасно-металлический). Возможна поставка с лебедкой, спальными местами или переоборудование новым дизельным двигателем ММЗ Д245.9Е-402.
В состав изделия входят следующие основные узлы и агрегаты и комплектующие изделия:
− шасси автомобиля;
− кузов-фургон с дверями, крышками люков. окнами и шторками;
− отопительная-вентиляционная установка ОВ 65Б;
− фильтровентиляционная установка ФВУА 75Н-12;
− навесное оборудование кузова-фургона (трап входной, держатель запасного колеса; ящики: ЗИП а, аккумуляторный, электроввода и вывода, электровыводов; держатель бидона для спецжидкости и шанцевого инструмента; брызговики).
Полезная грузоподъемность, кг – 2900
Масса кузова, кг – 1450
Габаритные размеры автомобиля с кузовом, мм
− длина − 7450
− ширина − 2405
− высота − 3410
Внутренние размеры кузова, мм:
− длина − 4000
− ширина − 2250
− высота − 1800
− высота по боковой стенке − 1500
Площадь пола кузова, м² – 9
Объем кузова, м³ – 13,5
Авиатранспортабельность – Ан-22, ИЛ-76
ОПИСАНИЕ:
Кузова-фургоны (кунги) на ЗИЛ 131. Автомобильный кузов-фургон типа К131, установленный на шасси автомобиля ЗИЛ-131Н, в дальнейшем называемый изделием, предназначен для размещения, монтажа и эксплуатации оборудования.
Изделие может эксплуатироваться в умеренном климате при температурах окружающего воздуха от 233К (минус 40°С) до 32ЗК (плюс 50°С).
Изделие может быть использовано в качестве тягача в составе автопоезда в соответствии с руководством по эксплуатации и техническими условиями на шасси автомобиля.
Для обеспечения нормальных условий работы личного состава, оборудования и приборов изделие снабжено системой отопления, филтровентиляционной установкой и электрооборудованием.
УСТРОЙСТВО, РАБОТА ИЗДЕЛИЯ И ЕГО СОСТАВНЫХ ЧАСТЕЙ
Изделие типа К131.
Изделие представляет собой кузов-фургон закрытого типа, установленный на шасси автомобиля 3ИЛ-131H и закрепленный к лонжеронам шасси шестью стремянками и четырьмя болтами. Для фиксации кузова от поперечных смещений предусмотрены кронштейны, закрепленные к шасси.
Автомобильный кузов-фургон.
Автомобильный кузов-фургон (далее кузов-фургон) закрытого типа, панельной, бескаркасной конструкции состоит из основания, двух боковых, передней и задней панелей и панели крыши сo скосами.
Основание кузова-фургона состоит из металлического каркаса и панели пола.
Каркас основания сварной конструкции из специальных стальных профилей толщиной 2,5 мм.
Панель пола трехслойная, собранная на клею ВИАМ-БЗ.
Первый слой — доски толщиной 18 мм. Второй слой армированный пенопласт, толщиной 26 мм. Третий слой — наружная обшивка — лист из дюралюминиевого сплава толщиной 1 мм.
Армировка пенопласта — фанера толщиной 3 мм, расположена вертикально. Слои фанеры склеены с пенопластом при помощи клея ВИАМ-БЗ. Панель пола соединена с каркасом основания при помощи болтов 19 (рис. 1). По периметру пола проложен резиновый уплотнитель 13, который закрыт оковкой 14, Оковка 14 крепится к полу шурупами 16.
В местах прилегания каркаса основания к полу проложен кровельный пергамин 17.
Панели кузова-фургона трехслойные, собираются па клею ВИАМ-БЗ. Первый-слой — внутренняя обшивка — фанера толщиной 3 или 4 мм. Второй слой — армированный пенопласт толщиной 26 или 25 мм. Армировка пенопласта выполнена аналогично армировке панелей пола. Тртетий слой — наружная обшивка — лист из дюралюминиевого сплава толщиной 1 мм.
Боковые панели крепятся к каркасу основания при помощи болтов 21 и винтов -20, передняя и задняя панели — только при помощи болтов 21.
В местах прилегания панелей к каркасу основания проложен герметик 22.
Для предохранения кузова-фургона от механических повреждений на боковых панелях внизу с внешней стороны установлены металлические; отбойные профили 24, которые крепятся с помощью винтов 20 и шурупов 23.
Вертикальное соединение панелей (боковой й торцевой панелей между собой) осуществляется при помощи болтов и деревометаллических закладок 8, вклеенных в торцевую часть панелей или при помощи шурупов в фанеро-деревянных закладок. С наружной стороны стыка соединяются стальной оковкой 12 при помощи заклепок 1 или заклепками односторонней клепки. По заклепочному шву между оковкой и панелями кузова проложена уплотнительная лента 2. Технологические отверстия для расклепывания заклепок заделываются деревянными пробками 6 на клею или полиэтиленовыми без клея.
Внутри кузова по соединению панелей проходят металлические оковки 9 которые крепятся к панелям винтами 10.
Между панелями в местах их прилегания проложена уплотнительная лента 2.
Боковые панели 7 со скосом крыши 3 соединяются путем склепывания наружных обшивок. Между облицовками проложена уплотнительная лента 2. С внутренней стороны соединения устанавливается угловая оковка 4 на шурупах 5. Между панелями в местах их прилегания проложена уплотнительная лента 2.
Соединение панели крыши со скосом осуществляется аналогично.
Соединение торцевых Панелей с панелью крыши и со скосами осуществляется аналогично вертикальному соединению панелей.
Двери, окна со шторками, люки.
Двери кузова, четырехслойные, собираются на клею ВИАМ-БЗ.
Первый слой — внутренняя обшивка — фанера толщиной 3 или 4 мм, второй слой — армированный пенопласт толщиной 26 или 25 мм, третий слой — фанера толщиной 3 или 4 мм, четвертый слой — наружная обшивка — дюралюминиевый лист толщиной 1 мм (на клей не ставится).
По контуру двери имеют двойное уплотнение из губчатой резины. В правой створке двустворчатой двери вмонтировано окно с двойным остеклением.
Левая створка двустворчатой двери в закрытом положении фиксируется с внутренней стороны кузова двумя замками шпингалетного типа.
Правая створка двустворчатой двери и боковая дверь снабжены накладными замками, механизм которых позволяет произвести захлопывание створок и окончательное их закрытие. Замочные скважины дверей снабжены сальниками, препятствующими попаданию пыли и воды в механизм замков.
Правая створка двустворчатой двери и одностворчатая дверь в боковой панели в открытом положении устанавливаются на фиксатор, находящийся на средней петле.
На оковках дверей имеются специальные ушки для пломбирования.
При транспортных переездах двери должны быть обязательно заперты на замок.
Окна располагаются на боковых панелях кузова, на скосах крыши, на правой створке двустворчатой двери. На боковых панелях расположены открывающиеся окна, а на скосах крыши и на дверях — глухие.
Все окна имеют двойное остекление из безосколочного закаленного стекла. Стекла окон (рис. 17) установлены, в резиновые уплотнители 6 на мастике 51-Г-6 ГОСТ 23744-79 или замазке У-20A. Для обеспечения плотного прилегания резинового уплотнителя к стеклу предусмотрен замок 8. При демонтаже стекла замок 8 извлекается из уплотнителя 6.
Открывающиеся окна имеют с внутренней стороны два замка, при помощи которых они фиксируются в закрытом положении. В открытом положении они фиксируются при помощи специального гнезда фиксатора, расположенного на боковой панели. снаружи кузова под окном.
С внутренней стороны окна снабжены светомаскировочными шторками. Полотнище шторок изготовляется из комбинированной ткани.
Крышки люков имеют по всему контуру одинарное уплотнение из губчатой. профильной резины. Люки кузова-фургона в закрытом положении фиксируются замками. Замочные скважины люков снабжены крышками, препятствующими попаданию ныли и воды в механизм замков.
Конструкция панелей крышек люков аналогична конструкции панелей дверей.
На оковках люков имеются специальные ушки для пломбирования.
В открытом положения крышки люков, открывающиеся вверх, устанавливаются на фиксаторй, расположенные между навесками, а крышки люков»., открывающиеся в сторону, устанавливаются на фиксаторы, предусмотренные яа нижних петлях.
Входные трапы.
Входные трапы устанавливаются у задней и боковых дверей.
Трап задний (рис. 2) съемной конструкции.
Трап боковой (рис. 3) выдвижной несъемной конструкции.
В транспортном положении трапы крепятся под кузовом-фургоном.
Для удобства пользования 20-литровой канистрой в кузовах-фургонах предусмотрена возможность установки заднего трапа на дополнительные скобы.
Багажный и аккумуляторный ящики.
Багажный ящик для размещения инструмента и принадлежностей шасси автомобиля и принадлежностей кузова-фургона изготовлен из стального листа. Открывающаяся крышка ящика имеет уплотнение. Замки фиксируют крышку в закрытом положении.
В дне ящика имеются четыре отверстия для стока воды. Ящики снабжены выдвижными панелями с ремнями для крепления принадлежностей.
Ящик для аккумуляторной батареи кузова-фургона имеет такую же конструкцию, как и багажный. В нем имеется выдвижная панель с деталями для крепления аккумулятора.
Запасное колесо.
Запасное колесо крепится на специальном держателе 1 (рис. 4), закрепленном на кронштейне 6, который в свою очередь приварен к каркасу основания. Держатель изготовлен из прямоугольных стальных труб 40×60 и снабжен подъемным механизмом, состоящим из валика 8, храповика 10, фиксируемого собачкой 15 и пружиной 14, пружины 11, гайки 12 и шплинта 13. При вращении валика 8 подъемного механизма вращается храповик 10.
При опускании колеса храповик не вращается, а происходит пробуксовка конуса валика относительно конуса храповика. Регулировка необходимого момента трения обеспечивается изменением величины. сжатия тарельчатых, пружин 11 между гайкой 12 и храповиком 10.
Повышение момента трения или его уменьшение приводит соответственно лицо к увеличению усилия, необходимого для опускания запасного колеса, либо к его опусканию под действием собственного веса.
При правильной регулировке держатель с запасным колесом плавно впускается из вертикального положения под действием груза «Р» весом 10—30 кг.
Регулировку производить изменением величины сжатия тарельчатых пружин 11 (см. рис. 4), вращением гайки 12. После окончания регулировки установить шплинт 13.
Упорные болты 7 предназначены, для регулировки положения опущенного держателя.
3.7. Канистра для спецжидкости.
Канистра (20 л.) для спецжидкостей, применяемых для дегазации и дезактивации.
Па задней панели вверху с правой стороны по ходу движения изделия смонтировано специальное гнездо для установки канистры и захват для крепления. Канистра устанавливается заливной горловиной к краю панели, затем набрасывается захват на ручку канистры и затягивается гайкой-барашком.
Шанцевый инструмент.
Лом и лопата размещаются на левой створке задней двери внутри кузова.
для крепления шанцевого инструмента в местах его размещения смонтирован специальный держатель.
Кронштейн для ДК-4.
Кронштейн для установки ДК-4 находится в задней части крыши. Крепление ДК-4 обеспечивается двумя хомутами и затяжкой гаек-барашков.
Место дпя крепления огнетушителя ОУ-2 предусмотрено на задней панели с внутренней стороны. Координаты точек крепления кронштейна огнетушителя показаны на рис. 2 приложения к K000 ТО.
3.11. Система отопления.
Система отопления кузова-фургона состоит из отопителя 0В-65Б, топливного бака отопителя, системы воздуховодов и топливопроводов (рис. 5 и 6).
Отопитель размещен вверху на передней панели с наружной стороны кузова и закреплен при помощи двух кронштейнов и хомутов.
С боков и сверху отопитель защищен съемным металлическим кожухом. Для доступа к отопителю передняя стенка кожуха выполнена откидной.
Для обеспечения герметизации отопителя произведена его доработка (рис. 7).
Выхлопная труба отопителя выполнена съемной для обеспечения вписываемости изделия в габарит подвижного состава «02-ВМ» ГОСТ 9238:83.

Технические характеристики ЗИЛ (ZIL) 131 кунг 2 дв. фургон 5МКПП

Начало производства: неизвестно
Окончание производства: в производстве
Кузов: 2 дв. фургон
Тип двигателя: V8
Марка топлива: бензин
Объем двигателя, куб. см.: 6000
Объем двигателя, л.: 6.0
Клапанов на цилиндр:
Мощность, л.с.: 150
Достигается при об. в мин.:
Крутящий момент, Нм/об. в мин.:
Максимальная скорость, км/ч: 80
Время разгона до 100 км/ч, сек.:
Расход топлива (смешанный цикл), л. на 100 км.:
Расход топлива (в городе), л. на 100 км.:
Расход топлива (за городом), л. на 100 км.:
Компоновка двигателя:
Система питания:
Система газораспределения:
Диaметр цилиндра, мм:
Ход поршня, мм:
Выхлоп CO2, г/км:
Коэффициент сжатия:
Тип привода:
Коробка передач: МКПП
Количество ступеней: 5
Передняя подвеска:
Задняя подвеска:
Передние тормоза:
Задние тормоза:
Длина, мм: 7040
Ширина, мм: 2500
Высота, мм: 2975
Колесная база, мм:
Колея колес спереди, мм:
Колея колес сзади, мм:
Количество мест:
Размер шин:
Снаряженная масса, кг:
Допустимая масса, кг:
Объем багажника, л:
Объем топливного бака, л:
Диаметр разворота, м:
Гарантия от коррозии, лет:

Технические характеристики ЗИЛ-131, габариты, грузоподъемность

Среди наиболее востребованных моделей транспортных автомобилей, выпускаемых еще в советское время, особого упоминания заслуживает ЗИЛ 131-ой модели. Технические характеристики ЗИЛ 131 делают автомобиль идеальным решением для транспортировки грузов в бездорожье, что особенно актуально для российских условий.

Описание ЗИЛ-131

Прежде чем изучить расход топлива ЗИЛ 131 и другие характеристики автомобиля, целесообразно более подробно ознакомиться с историей создания, особенностями модели. Подобный грузовик обладает трехосной конструкцией, отличается от большинства аналогов высоким уровнем проходимости. Благодаря надежности, неприхотливости, он повсеместно использовался Советскими вооруженными силами.

Массовый выпуск модели продолжался с 1966 года, когда она была впервые спроектирована, вплоть до 1994 года. Конструкция автомобиля основана на более ранней модели серии под номером 130, которая была доработана для большего соответствия поставленным задачам. Среди многочисленных изменений целесообразно упомянуть модифицированное базовое шасси, что позволило улучшить характеристики.

Грузовой автомобиль ЗИЛ

Существенной переработке подвергся также силовой агрегат, конструкция рамы, а также интерьер кабины водителя, за счет чего возросла грузоподъемность, мощность автомобиля, а его эксплуатация стала более комфортной. Несмотря на постоянное совершенствование данной модели, её выпуск был прекращен в 1994 году, однако благодаря длительному сроку службы и надежности военный грузовик повсеместно используется до сих пор.

Технические характеристики автомобиля

Именно технические характеристики двигателя ЗИЛ 131, а также других составных элементов его конструкции стали причиной столь большой популярности грузовика среди потребителей. Благодаря дорожному просвету, который достигает 33 см, удается без особых проблем преодолевать даже серьезные препятствия, что особенно важно при эксплуатации на дорогах низкого качества.

Среди ключевых рабочих показателей грузовика упоминания заслуживают:

  • габариты (ДхШхВ) — 7,04х2,5х2,97 м;
  • максимальная грузоподъемность — 5 тонн;
  • вес в полном снаряжении — 10,427 тонн;
  • коробка передач — механическая, пятиступенчатая;
  • тип двигателя — ЗИЛ-5081, оснащенный 8 цилиндрами общим рабочим объемом 5,97л;
  • мощность двигателя — 150 л. с.;
  • максимальная скорость движения — 85 км/ч;
  • тип охлаждения — жидкостное.

Сравнительно небольшой вес раздатки, а также вес шасси позволяют автомобилю уверенно чувствовать себя на дороге, совершать необходимые маневры в условиях небольшого свободного пространства. Лебедка, предусмотренная некоторыми модификациями, увеличивает массу машины. Вес двигателя довольно велик, что затрудняет его самостоятельный ремонт.

Расход топлива

Рассматривая технические характеристики кунга ЗИЛ 131, которые использовались для армейских мастерских, лабораторий и других видов спецтранспорта, целесообразно изучить расход топлива данной модели. Автомобиль крайне неприхотлив в эксплуатации и предполагает возможность заправки топливом с октановым числом от 76 и выше.

Его ТТХ, в частности расход топлива, напрямую зависит от типа использования — при стандартном движении или в составе специального автопоезда. В первом случае расход не превышает 35 литров на 100 км, а во втором несколько возрастает — до 47 л на 100 км. Подобные значения не позволяют назвать транспортное средство чрезмерно экономным, однако это компенсируется низкой стоимостью используемого топлива.

Схема автомобиля

Устройство ЗИЛ-131

Конструкция автомобиля крайне проста и надежна, а грамотный подбор материалов изготовления позволил снизить вес моста и других элементов. Среди ключевых составляющих данного транспортного средства целесообразно отметить следующие компоненты:

  • двигатель. 8-цилиндровый с карбюратором. Оснащен специальным устройством для включения холостых оборотов в принудительном режиме;
  • трансмиссия. МКПП с 5 передачами и 3 карданными валами;
  • электрооборудование — простейшая световая и звуковая система подачи сигналов и освещения;
  • пневмосистема — независимые задний и передний мост.

Тормозная система и рулевое управление существенно уступают по эффективности более современным аналогам, однако отличаются простотой и надежностью.

Обзор модификаций

Поскольку модель стала одним из самых популярных грузовиков данного производителя, со временем она обзавелась множеством модификаций, которые были разработаны для решения конкретных задач или повышения общих эксплуатационных характеристик. Среди самых востребованных упоминания заслуживают:

  • 131А — спецверсия, где электрооборудование не было экранировано, отсутствовала центральная скамейка, а также особая фара-искатель;
  • 131В — седельная версия машины с укороченной рамой, прицепным устройством, двумя комплектами запаски;
  • 131Д — агрегат самосвального типа;
  • 131С, 131АС — модификации, предназначенные для эксплуатации в районах Крайнего Севера. Дополнительные источники отопления, морозоустойчивые материалы;
  • 131Х — версия для тропических широт;
  • 131Н — модернизированная версия с улучшенным мотором и современными материалами.

Существует еще множество других специализированных модификаций, которые получили менее широкое распространение.

Заключение

Данный грузовик по праву считается легендарным, поскольку его конструкция и технические характеристики позволяют его использовать спустя много лет после выпуска. Обилие модификаций, умеренный расход топлива и неприхотливость в обслуживании позволяет подобрать вариант для решения конкретных задач.

Facebook

Twitter

Вконтакте

Google+

Кунг от ЗИЛ 131 МО.

bazieri

Предложу коробочку,использовалась как бытовка для хоз.нужд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КУНГА:
Габаритные размеры, мм:
— длина: 4800
— ширина:2200
— высота:1950
— вес 1500-1800 кг(«голый»/снаряжён.)

Самовывоз с ЮГ МО,100км от МКАД.
Стоимость…хочется 30т.р.
За АП-пы спасибо!

leo77

Кунг отдельно сколько стоит? Печка есть, она работает?

vovan vovanich

Самовывоз с ЮГ МО,100км от МКАД.
Это в районе Каширы?

gryaznij

bazieri
Стоимость стала более доступной!

Доступной , это сколько? За кунг отдельно имеется в виду.

Vasil1980

а юг это где…?

Тайдак

отмечусь.

sti-sti

Кунг от 66-го «К66Н», была шишига именно с таким кунгом, внутри по идее еще и перегородка есть с дверью (грузовой\пассажирский отсеки).

хороший кунг, повесьте на gaz66.ru имхо за 40 000 за «всё» — там должны забрать.

sti-sti

Гирич Федор
Вообще это не КУНГ, а кузов-фургон К66Н для ГАЗ-66.

Давай не умничать если в вопросе не разбираетесь. 😛

«………………КУНГ — аббревиатура, обозначающая кузов унифицированный нулевого (нормального) габарита. Тип закрытого кузова-фургона для грузовых автомобилей, состоявших на вооружении Советской армии и армий стран Варшавского договора. Широкая распространенность автомобилей с КУНГами в армии и народном хозяйстве фактически сделало аббревиатуру именем нарицательным для обозначения закрытых кузовов вообще.
КУНГи выпускались для установки на шасси автомобилей ГАЗ-63, ЗИЛ-157, ГАЗ-66, ЗИЛ-131, КамАЗ-4310, Урал-375. Модификации для разных автомобилей имели однотипные элементы………………»

И я лично ничего не продаю, будьте внимательней.

Гирич Федор

Специально для «любителей» поумничать. Тут все разжевано. http://www.gruzovikpress.ru/ar…12_09-11_26_33/

От себя добавлю, что для перевозки грузов такой кузов слишком кошерно использовать-в основном они шли для КШМок типа Р-142 или СОБовозка 1В110. В первом случае малый отсек ипользовался для размещения 2-х радиотелефонистов и кучи радиостанций. бОльший же отсек мне запомнился большим могучим столом, который очень располагает к употреблению разного рада напитков в компании сотоварищей.

Вопрос по поводу фото был адресован продавцу.

limoor

Год назад купил бы кунг….

sti-sti

limoor
Год назад купил бы кунг….

Кунг!!!!!!!!!! 😀 😀 😀 😀

sergey31

Привет! Есть фотки? Контейнер интересен и кунг до кучи можно.

bazieri

sergey31
Привет!

Кому сарай на дачу…

bazieri

Тайдак
отмечусь.

В продаже однако!

технические характеристики, грузоподъемность и ТТХ двигателя

Советский грузовой автомобиль ЗиЛ-131 с военной рессорой по праву называется легендой. Эти машины успешно используются для разных задач по сей день, не уступая современным аналогам. Успех грузовика заключается в превосходных технических характеристиках.

История автомобиля ЗиЛ-131

ЗиЛ-131 начал разрабатываться совместно с модернизацией грузового автомобиля ЗиЛ-151.

  • Перед началом разработки были созданы два грузовика Зис-128 и Зис-128А, которые использовались, как подопытные варианты для отработки различных решений. В итоге появился первый опытный экземпляр Зил-131 в 1956 году.
  • Новая машина была во многом унифицирована в соответствии с гражданским ЗиЛ-130. Конструкторами разрабатывалось два варианта: первый (ЗиЛ-131) — это тягач для артиллерии, а второй (ЗиЛ-131А) комплектовался тентом для доставки вооруженного состава. В самом начале разработки, инженеры не внесли подкачку колес при движении машины.
  • В роли силового агрегата на опытных грузовиках выступал шестицилиндровый двигатель ЗиЛ-Э130, который также был опытным вариантом. В итоге он не был запущен в серийное производство и 131-ый ЗиЛ начали оснащать двигателем с ЗиЛ-130.
  • Одним из самых важных условий являлась повышенная проходимость по бродам. По этой причине трансмиссионные узлы герметизировались специальной пастой. В конструкции использовалась такая электроника, которая могла работать во влажных условиях. Также она имела дополнительную защиту.
  • ЗиЛ-131 и 131А испытывались в 1959 году. Министерство обороны решило отказаться от тягача и взять на вооружение ЗиЛ-131А, который в дальнейшем был переименован в ЗиЛ-131. В 1971 году 131А получила гражданская версия.
  • Технически освоить машину было не просто, и первая партия была отправлена лишь в 1966 году. Грузовики собирали до 1994 года в Москве. Помимо завода в Москве, они собирались в Новоуральском машиностроительном заводе УАМЗ.

Начиная с 1994 года, в свет вышли улучшенные варианты с другой кабиной и различными вариантами моторов. Производство было закончено в 2016 году.

Типовые кузова-фургоны.

Автомобили Советской Армии 1946-1991

Типовые кузова-фургоны

Первоначально на автомобили ЗИЛ-131 монтировали типовые деревометаллические кузова-фургоны КУНГ-1М и бескаркасные К-66У1Д, устанавливавшиеся ранее на шасси ЗИЛ-157. В некоторых случаях применялся также модернизированный герметизированный каркасно-деревянный вариант КУНГ-1МД с характерным навесом над кабиной и двойными стенками крыши и пола, пространство между которыми заполнял уплотнительный материал. В середине 1960-х годов специально для ЗИЛ-131 были разработаны новые стандартизованные обитаемые герметизированные кузова серий К-131 и КМ-131 многоцелевого назначения с задним размещением запасного колеса. Их серийное производство началось в начале 1970-х годов. По принятой еще в 1950-е годы терминологии такие кузова имели неофициальное обобщенное обозначение КУНГ, которое расшифровывалось как «кузов унифицированный герметизированный».

По общей конструкции, назначению и габаритным параметрам бескаркасные кузова К-131 и каркасно-металлические КМ-131 были унифицированы как друг с другом, так и с аналогичными кузовами для монтажа на другие автомобильные шасси или на прицепы. Они представляли собой передвижные производственные помещения, в которых устанавливалось различное оборудование и имущество военного назначения, а также длительное время могли находиться члены экипажа, выполнявшие свои обязанности при температуре окружающего воздуха от +50 до –50 °С, высокой влажности, сильных осадках и запыленности, на высоте до 4,5 км над уровнем моря и в условиях радиоактивного заражения. Главной отличительной особенностью этих кузовов являлась конструкция основания и панелей разной степени прочности, теплоизоляции и герметизации. Все они имели плоские передние, боковые, задние панели и центральную часть крыши с характерными плоскими скосами, заднюю двухстворчатую дверь и одинаковые системы электрооборудования и жизнеобеспечения, которые обычно монтировали на внешней стороне передней панели кузова над кабиной. В их состав входили автономные отопительно-вентиляционные установки ОВ-65, ОВ-65Б, ОВ-70 или ОВ-95, работавшие на жидком топливе, и фильтровентиляционные системы ФВУА-50, ФВУА-100А и ФВУА-100Н-12 с питанием от аккумуляторной батареи или от внешних источников. Стандартную комплектацию составляли светомаскировочные шторы, багажные ящики, входные трапы без опоры на грунт, крепление запасного колеса на левой створке задней двери, огнетушители, бортовая электросеть напряжением 12 В с электрощитом и автоматической защитой от поражения током и розетки для подключения рабочего оборудования к сетям напряжением 220 или 380 В. Для отдыха экипажа имелись сиденья и спальные места на рабочих столах или подвесные гамаки. Модификации специализированных кузовов с разной комплектацией внешне отличались количеством, размерами и расположением дверей, окон, рабочих и световых люков в крыше, а также штатными наборами электрооборудования. Автомобили с типовыми кузовами были приспособлены к перевозке железнодорожным и водным транспортом (в трюме или на палубе), а также транспортными самолетами. Кузова выпускались также в виде обычных фургонов без окон и систем жизнеобеспечения.

К-131 – типовой бескаркасный кузов без надколесных ниш с полезной нагрузкой 2900 кг для установки на шасси ЗИЛ-131, выпускавшийся в восьми модификациях. Первоначально его разработкой в 1958 – 1960 годах занимался 38 Опытный завод. С повышением военных требований к армейским кузовам и разработкой перспективного типажа их проектирование и выпуск были переданы в кузовной отдел института мебели (ВПКТИМ) Минлесдревпрома СССР. Впоследствии с 1968 года их серийно выпускали Шумерлинский завод (ШЗСА), Красно-Пахорский ремонтный завод и еще десять других кузовных и деревообрабатывающих предприятий.

Основанием кузова К-131 являлся металлический каркас с ровным полом из армированного пенопласта и настилом из сосновых досок. Все стены также были сделаны из армированного пенопласта. Снаружи их обшивали листами из алюминиевого сплава, внутренняя отделка выполнялась из фанеры. Места соединений герметизировали специальной замазкой. Кузова К-131 выпускались в шести базовых специализированных исполнениях от К1-131 до К6-131 и использовались в основном для монтажа легкого оборудования, например, радиостанций, штабных машин и пунктов управления. Внутренние размеры кузовов: длина – 4000 мм, ширина – 2250 мм, высота по продольной оси – 1800 мм, по боковой стенке – 1500 мм. Масса снаряженного кузова К-131 без оборудования – 1450 кг. Их вариантами были военный раздвижной кузов КР-131 из армированного пенопласта и деревометаллический кузов ДМ-131 второго поколения 1975 – 1983 годов.

Шасси ЗИЛ-131 с лебедкой и бескаркасным кузовом К-131 с системой жизнеобеспечения. 1968 год.

КМ-131 – типовой усиленный каркасно-металлический или цельнометаллический кузов с полезной нагрузкой 2700 кг для установки на шасси ЗИЛ-131 или ЗИЛ-131Н. Разработан в середине 1960-х годов и до 1975 года выпускался на заводе п/я 4111 (будущий МЗСА), а также Козельским и Львовским механическими заводами и с 1978 года – Энгельсским заводом (ЭЗСА). Основанием кузова служил сварной металлический каркас с двумя надколесными нишами и полом из пяти трехслойных деревянных плит. Все стенные панели также имели металлический каркас из гнутых профилей, который снаружи обшивался алюминиевыми листами, а внутренняя облицовка была сделана из фанеры или древесноволокнистых плит. Пространства и стыки между ними заполняли теплоизоляционные пенопластовые плиты или специальные уплотнители, создававшие замкнутую герметизацию кузова. В передней части боковых панелей имелись рабочие люки с дверками для доступа к внутреннему оснащению или для его выноса наружу. В боковых стенах и в скосах крыши имелось до 12 окон-люков с двойным остеклением и шторами, и еще одно узкое окно помещалось в правой створке задней двери. Кузова КМ-131 выпускались в нескольких специализированных исполнениях и использовались для монтажа более тяжелого оборудования, часть которого можно было размещать на крыше. Их прочная конструкция выдерживала нагрузку на 1 квадратный метр пола – 500 кг, на погонный метр боковой панели – 50 кг и на крышу – 100 кг. Габариты КМ-131 не отличались от кузовов К-131. С учетом постоянной модернизации их собственная масса за 40 лет выпуска возросла с 1130 кг до 1600 кг.

Данный текст является ознакомительным фрагментом.

Читать книгу целиком

Поделитесь на страничке

Следующая глава >

История появления Кузовов Универсальных Нулевого (Нормального) Габарита

Максим Шелепенков, фото автора, Ивана Андреева, Тимура Докучаева, Александра Новикова, Юрия Петрова

Этот вопрос я слышу достаточно часто. На первый взгляд ответить на него не сложно. Сегодня КУНГом называют любую утепленную будку на автомобиле или прицепе. Еще можно добавить, что это аббревиатура Кузов Универсальный Нулевого (Нормального) Габарита. Все ясно и понятно, но стоит немного углубиться в историю этого вопроса и оказывается… что КУНГами мы называем зачастую совсем не те кузова!

Предыстория

Прежде чем выяснить, что такое настоящий КУНГ, необходимо разобраться с определением нулевого (нормального) габарита, зашифрованного в его названии. В конце 1940 х годов возникла необходимость в приведении размеров автомобильных кузовов типа ПАРМ к одному габариту, чтобы сделать их легко транспортабельными, прежде всего по европейским железным дорогам. А почему по европейским, а не отечественным? Во первых, наше присутствие в странах Восточной Европы после победы над фашизмом было совершенно естественным. А во вторых, русская железнодорожная колея (1520 мм) во всем мире считается широкой, следовательно, отечественный габарит 1Т для универсальной типологизации совершенно не подходил, а вот польско немецкий железнодорожный стандарт, который числился в «Соглашении о международном железнодорожном грузовом сообщении» как «Габарит погрузки на железных дорогах колеи 1435 мм», вполне отражал стандарты общеевропейского габарита. Этот стандарт соответствует нашему габариту 02-Т (02-ВМ), от первой цифры которого он стал называться «нулевым габаритом», и этот термин является наиболее точным. А так как «стефенсоновская» колея (1435 мм) еще в советской технической энциклопедии 1931 года называлась «нормальной колеей», то «нулевой» габарит иногда именуется «нормальным габаритом». Отсюда и исходят два толкования аббревиатуры КУНГ.

Но первые автомобильные армейские кузова, стандартизированные под «нулевой габарит», еще не были настоящими КУНГами. В то время для армии их разрабатывали различные проектные организации, а выпускали их небольшие деревообрабатывающие заводики. Как правило, при изготовлении кузовов применялись устаревшие технологии, которые не предназначались для массового производства. Необходимы были стандартные кузова нового типа, пригодные для промышленного изготовления большими тиражами. Первые шаги в этом направлении были сделаны в начале 1950 года, на 38-м Опытном военном заводе в Бронницах, где разработали шесть типов унифицированных деревометаллических кузовов фургонов: «СН», «СВ», «СУН», «СУВ», «МН» и «МВ». После изготовления и испытания всех опытных фургонов для серийного производства был выбран только один – тип «СН» (средний низкий). Он предназначался для установки на машины ЗиС-150 и ЗиС-151 (о мастерской ВАРЭМ, размещенной в этом кузове мы писали ранее). Но кузов «СН» сложно назвать универсальным, одинаково пригодным для размещения различного армейского оборудования, передвижного госпиталя, штабной радиостанции. Требовалось разработать новые универсальные кузова.

Настоящий КУНГ

В январе 1953 года вышло Постановление Совета Министров СССР о создании при ЦПКБ (Центральное проектно конструкторское бюро) Министерства бумажной и деревообрабатывающей промышленности СССР подразделения по разработке каркасно-деревянных кузовов фургонов и внедрению их в производство. В дальнейшем это постановление об организации кузовного отдела в составе ЦПКБ было подтверждено решением ЦК КПСС и СМ СССР № 1002 от 11.04.1953 года. Начальником отдела, одновременно выполняющим функции главного конструктора, был назначен Баженов Павел Дмитриевич. Под его руководством с 1953 по 1968 г. по заданиям Министерства обороны в ЦПКБ разработали целое семейство каркасно деревянных кузовов типа «КУНГ»: КУНГ-1 – для ЗиС-150 и ЗиЛ-164, КУНГ-1М – для ЗиС-151и ЗиЛ-157, КУНГ-1ММ – для ЗиЛ-131, КУНГ-2М – для ГАЗ-63 и ГАЗ-66-02, КУНГ-П2М – для СМЗ-710Б и СМЗ-810, КУНГ-П6М для МАЗ-5207В, КУНГ-П10 – для МАЗ-5224В. Это были унифицированные кузова фургоны теперь известной всем конструкции в виде будки с полукруглой крышей с одно или двустворчатой дверью в задней стенке. Кузова имели деревянный каркас из хвойной древесины унифицированных сечений, обшитый стальным листом снаружи и фанерой внутри. Внутрь вкладывался теплоизолятор: войлочная или паклевая набивка, позднее стекловата, пенопласт и т. п. В зависимости от назначения в стенках могли быть специальные люки или окна. Для обеспечения герметичности швы в обшивке уплотнялись герметиком, а двери, окна и люки имели резиновые уплотнения. Все модели КУНГов обязательно оснащались ФВУ и системой электро освещения. Для обогрева использовались электро и бензиновые печки (иногда и дровяные «буржуйки»).

Серийно кузова КУНГ стали производить на Шумерлинском деревообрабатывающем комбинате (ДОК) с 1954 года, где специально для этого были выделены огромные производственные площади. В течение последующих 13 лет комбинат ежегодно производил от 4000 до 4200 ку зовов и только после 1967 года, когда КУНГи массово выпускались и на других ДОКах, с Шумерлинского комбината был снят план по их вы пуску в пользу кузовов нового поколения. Не смотря на то, что кузова типа КУНГ имели много недостатков: они были тяжелыми, их невозможно было сделать полностью герметичными, срок службы из-за деревянного каркаса был ограниченным, их продолжают выпускать серийно и сегодня. Сказывается простая технология изготовления, посильная любому ДОКу. В 70 х годах были разработаны несколько новых типов каркасно-деревянных кузовов фургонов, в частности КУНГ-1МД – на шасси ЗИЛ-131, КУНГ-66 на шасси ГАЗ-66, КУНГ-1.П2М – на шасси прицепа СМЗ-8326 (2-ПН-2М), в 80–90 х годах КУНГ-3307, КУНГ-1. П2М4, КУНГ-1.П; М4, КУНГ-2.П6М-01 и др. Это и есть настоящие КУНГи. А что же мы называем КУНГами сегодня? Давайте разбираться дальше…

Совсем не КУНГ. Часть 1

Мы уже выяснили, что выпускаемые в 50-х годах армейские кузова имели множество недостатков. По заданию Госплана СССР и Министерства обороны специализированные проектные организации приступили к проектированию взаимозаменяемых и внешне почти не различимых кузовов фургонов: с металлическим каркасом типа «КМ» и бескаркасной конструкции из панелей армированного пенопласта типа «К». Каркасные кузова разрабатывало конструкторское бюро Московского кузовного завода, панельные – конструкторское бюро 38 го Опытного завода МО.

Согласно проекту основной тип кузовов фургонов 38 ОПЗ МО был разработан в 1958–1960 годах. В серию вошли следующие изделия: К66 – для перспективного в то время ГАЗ-66-02, К66У1Д для ЗиЛ-157, К66У1 – для ЗиЛ-131, К66У2 – для ЗиЛ-130, К66У7 – для прицепов. Цифры обозначают шасси, для которого первоначально проектировался кузов, но доработанные кузова серии К66 в начальный период устанавливались на все автомобили ЗиЛ и двухосные прицепы. В отличие от деревометаллических кузовов они были оборудованы штатной системой отопления и вентиляции. Конструкция панелей и сборка заклепочными швами обеспечивали требуемую прочность и герметичность изделий, значительно был снижен их вес.

Из ЦПКБ в 1963 году в процессе реорганизации был образован Всесоюзный проектно конструкторский и технологический институт мебели (ВПКТИМ), на который в декабре 1966 года Постановлением Совета Министров СССР № 1010-325 от 13.12.66 г. была возложена ответственность за осуществление единой технической политики в организации производства кузовов фургонов типа «К» и «КУНГ», а решением Военно промышленной комиссии от 15 февраля 1967 г. № 28, Постановлением ЦК КПСС и Совета Министров СССР от 16.01.67 г. № 37-10 и приказом Минлеспрома СССР от 24.02.67 г. ВПКТИМ был назначен головным институтом по кузовам фургонам из армированного пенопласта. А Госплан тем временем выискивал в промышленности свободные мощности для выпуска новой продукции. По предложению Чувашского Совнархоза в качестве производителя был выбран Шумерлинский мебельный комбинат, хорошо уже зарекомендовавший себя при выпуске кузовов фургонов типа КУНГ. Уже в 1961 году комбинату был спущен план выпуска на 30 кузовов фургонов из армированного пенопласта, в 1962 году – 71 кузов, в 1963 – 234. В 1962 году на Шумерлинский комбинат поступила документация на шасси с УралАЗа и комбинату вмени ли в обязанность изготовить панельный кузов для автомобиля «Урал-375А». В июле 1962 года на комбинате был собран первый кузов типа К 375. До конца года изготовили еще 8 кузовов К-375 (3 – для шасси «Урал-375Б» и 5 – для «Урал-375А»).

Несмотря на то, что в Шумерле уже несколько лет изготовляли новые кузова и даже освоили в производстве новую модель (К 375), только в 1964 году вышло постановление ЦК КПСС и Совмина СССР № 125 395 о создании на Шумерлинском комбинате соответствующих мощностей для изготовления кузовов нового типа из армированного пенопласта. После этого на комбинате началось строительство комплекса сооружений для организации массового выпуска кузовов типа «К». А пока шла реконструкция комбината, выпуск панельных фургонов организовывался на уже имеющихся производственных площадях. Именно поэтому в 1967 году с комбината сняли план по выпуску кузовов типа КУНГ. Новые цеха на ДОКе вступили в строй в 1972 году, а с 1975 го его переименовали в «Шумерлинский комбинат автомобильных фургонов».

Помимо Шумерлинского комбината к производству кузовов типа «К» постепенно подключились новые предприятия: с 1965 года – Гомельский ДОК, с 1970 года – Козловский комбинат в Чувашской АССР, в 1973 году – Красногорский комбинат в Марийской АССР и Красно-Пахорский ремонтный завод. По предложению Шумерлинского комбината была проведена специализация кузовных предприятий по типам выпускаемых кузовов. Гомельскому ДОКу достался выпуск кузовов для автомобилей ГАЗ 66, Козловскому и Красногорскому – для автомобилей «Урал», а Красно Пахорскому и Шумерлинскому – для автомобилей ЗИЛ, позже Шумерлинскому достались и КамАЗы.

Совсем не КУНГ. Часть 2

Потребность в новых кузовах у Министерства обороны с каждым годом увеличивалась, требовалось не только количество, но и качество. В апреле 1967 года МО СССР выдало Институту мебели «Тактико-технические требования на разработку всего семейства унифицированных кузовов фургонов из армированного пенопласта для автомобилей, прицепов и полуприцепов». Эти ТТТ предусматривали разработку кузовов фургонов в пределах нового унифицированного типоразмерного ряда, предложенного НИИ-21 (г. Бронницы). По этому типоразмерному ряду с 1967 по 1969 г. были разработаны обновлен ный К66, К66Н (низкий), К131, обновленный К375, К500, КП, КП10 и КП15. Эти кузова отвечали всем требованиям международных стандартов на то время, что показала проверка на патентную чистоту («Патентный формуляр». ВПКТИМ, 26.11.69 г.). При разработке кузова были максимально унифицированы, оснащены одинаковыми фильтровентиляционными установками для защиты от радиоактивной пыли и вредных веществ, одинаковыми отопителями и электрооборудованием (предусматривающим защиту от поражения электрическим током), что сокращало выпускаемую номенклатуру комплектующих в несколько раз. Как показал дальнейший опыт их эксплуатации, фургоны оказались прочными, герметичными, надежными и долговечными.

Опытные образцы новых кузовов фургонов изготовлялись с 1968 по 1975 г. на Шумерлинском комбинате и передавались на полигонные испытания. Всего за этот период для серийного производства подготовили следующие кузова фургоны: К66, К66Н – для автомобиля ГАЗ-66, К131 (шесть модификаций) – для ЗИЛ-131; К375 (три модификации) для автомобиля «Урал-375А»; КП (три модификации) – на шасси прицепа СМЗ-782Б; КП10 (три модификации) на шасси прицепа МАЗ-5224В; КПП15 (три модификации) – на шасси полуприцепа МАЗ-938Б.

К 1975 году по документации кузовного отдела ВПКТИМ работали в Российской Федерации: Шумерлинский комбинат автофургонов, Козловский комбинат автофургонов, Красногорский комбинат автофургонов, Ново-Лялинский целлюлозно бумажный комбинат, Красноярский ДОК, Пестовский ДОК, Вахтанский леспромхоз, Волжский ДОК, Краснокамский ДОК, в Белорус сии – Гомельский ПДО и Речицкий ДОК.

С 1975 по 1983 г. были проведены работы по кузовам фургонам К500М на шасси автомобиля МАЗ-500АШ и КП6М на шасси прицепа МАЗ-8925; разработан ряд специальных кузовов серии «КС» (КС4320, КСП2 и др.) и раздвижных кузовов КР131 для шасси автомобиля ЗИЛ-131 и КРП2 – для прицепа СМЗ-8326; кузов фургон К4320 – для шасси «Урал-4320»; кузов фургон К862 на шасси полуприцепа для автопоезда «Урал-44201-862». Существовали специальные кузова фургоны типа «К» целевого назначения (КЦ1.4320, КЦ2.4320).

С 1983 года по настоящее время ВПКТИМ бы ли разработаны и внедрены в серийное производство кузова фургоны К4320Д – в габаритах К4320, но для установки на шасси КамАЗ 4310. К4310 (3 модификации) на шасси автомобиля КамАЗ-4310, КП4А (3 модификации), КП2А (3 модификации), КП6М-02 – на прицепе МАЗ-8925-02; КПП16 (3 модификации) – на полуприцепе ЧМЗАП-93261; К3.П4 – на шасси СМЗ-782Б, К3.П4А – на шасси 782Б и К3.4310 на шасси КамАЗ-4310 или КамАЗ-43101. Одно временно были разработаны кузова фургоны для установки на автомобили ГАЗ-3301 (К3301), ЗиЛ-4331 (К4331), «Урал-4322» (К4322) и прицепы КП8 – на шасси 8925-02; КП10М2 для шасси ЧМЗАП-8335. Позже был разработан ряд научно-хозяйственных кузовов фургонов типа КН: КН-130, КН-53 и КН-3307, установленных на шасси автомобилей ЗИЛ-130, ГАЗ-53 и ГАЗ-3307 и предназначенных для комплектации и размещения различных видов гражданской продукции.

Совместно с Владимирским НИИС и Нижегородским ЭПКБ была проведена работа по применению заливочных пенополиуретанов вместо полистирольного пенопласта в качестве заполните ля панелей. В настоящее время на Волгоградском ЭКАФ запущена в действие линия по изготовлению модулей корпусов кузовов фургонов с применением ППУ без использования клея и армирования. Под эту технологию были разработаны специальные модификации модульных кузовов фургонов: К4320М для «Урал-43203», К4310М и К4320ДМ для автомобилей КамАЗ 4310 или КамАЗ-43101, К5323 для автомобилей «Урал-5323», КП4М и КП4ШМ для прицепа 2 ПН-4М, КП2,5 на шасси прицепа СМЗ-8427 и КП-2,5-01 на шасси прицепа СМЗ-8326-01. Все эти машины прошли государственные испытания и были рекомендованы к производству.

Совсем не КУНГ. Часть 3

А как же каркасно-металлические (сварные) кузова серии «КМ», спросит внимательный читатель? Их развитие и производство протекало по своим законам. Массовым производством этих кузовов сначала занялись Московский завод автомобильных кузовов (об этом заводе мы рассказывали в «ГП» № 5, 2007 г.) и Энгельский завод спецавтомобилей, позже к ним подключился Козельский механический завод. Первым в этой серии появился кузов КМ-500В для «Урала-375» (1961 год), с 1964 года в Москве стали серийно выпускать кузов КМ 66 для ЗИЛ-157, позже КМ-131 для ЗиЛ-131 и КМ-500 для шасси МАЗ-500. В 1970 году фургоны КМ-66 для ГАЗ-66 освоили в Козельске, а с 1977 го там началось производство кузовов КМ-500В для автомобилей «Урал». С 1980 года к производству кузовов «КМ» для КамАЗа был подключен завод в Саранске, разработавший удлиненную модификацию кузова КМ-500. Все фургоны «КМ» имели металлический сварной каркас кузова, стальной пол изнутри покрывался фанерой, внутренняя об шивка стен и потолка из ДВП, утеплитель – пенополиуретан.

Получается, что наиболее массовыми и привычными для нас стали армейские фургоны серий «К» и «КМ». Именно их в обиходе мы и называем сегодня КУНГами. К этому настолько все привыкли, что одна статья в журнале не сможет изменить что то в этой ситуации. Главное, что мы с вами теперь точно знаем, что такое настоящий КУНГ!

Большой друг ЗИЛ 131. — Mercedes Sprinter, 2.2 л., 2014 года на DRIVE2

Полный размер

Не смог я реализовать задуманное, не получилась у меня полноценная ремонтная мастерская на колёсах.
Машина снабжения Да, мобильная доставка материалов — тоже Да, комфортная перевозка по межгороду — самое главное предназначение МЕРСЕДЕСА!

Полный размер

Так как мое хобби в последнее время связано со строительством и ремонтом помещений, то в планах было организовать из машины базовую станцию для бригады из 4-х человек.
Загрузить нужный инструмент, материалы, выехать на объект, произвести ремонт в течении нескольких дней — вот главная мечта.

Реализовать такую идею Sprinter никак не мог, увы.
Мысли посещали всякие меня, и покупка Hino 500 бортового с КМУ, замена мерседеса на бортового с двойной кабиной. Но всё это фантазии и они заканчивались на сумме количества денег необходимого для их реализации.

После нескольких месяцев размышлений, десятков часов интернета, идея материализовалась в образ мастерской в виде Кунга на базе ЗИЛ 131.
Еще две недели интернета, разбор вариантов этих мастерских и всё свелось к двум типам машин.
Слесарная мастерская и токарная.

Слесарная отпала, так как мастерская нацелена на обслуживание устаревших типов машин.
Токарная!

Поиск на грузовик ру, дром и авто ру, определил что есть несколько контор занимающихся реализацией таких машин из Госрезерва.
Одни конторы в восточной части нашей страны, другие на юге, третьи в еропейской.
Нашел одну имеющую филиалы по всей стране.
На этой недели они получили 15 машин в Питере.
Поехал выбрать одну из многих.

Пятница, утром прилетел, встретился с директором филиала, он повёз меня на склад где стояли 6 ЗИЛов.
Туда же должны были приехать еще одни покупатели, парни из Мск, конкурирующая организация одним словом.
Машины хранились на территории автобусного парка, сопровождающий хранитель ГО ЧС, пропуска по паспортам, склад стоит отдельно.

Выглядит внутри все как в кино, ящики с обмундированием лежат уже 40 лет, машины на подставках, никакой паутины десятилетий, видно, что обслуживалась техника переодически.
Хранитель пояснил, что резина менялась, всё смазывалось, машины заводились, даже выезжали в 2010 году.
Техническую часть я не очень знаю, поэтому смотрел внешний вид, понравилась одна машина сразу это МРМ М2, была ещё серии М1, но поскольку это серия обозначала модернизацию, то выбрал 2.

Москвичи сначала общались как обычно, потом поведение этих господ изменилось, решили, что решающие слово их и выбирают сначала они, мне достанутся остатки, в принципе это типичная ситуация.
Спрашиваю у директора успеем посмотреть еще машины?
— Да, но там только 3 машины, остальные в разных концах города.
Поскольку я приехал с директором на его машине, решил поговорить по дороге, как больше не выбирать и отдать машину мне, а москвичи пусть задержутся и вебирут другую.
— Звоните в центральный офис, дадут команду я решу.

Приехали в другой автопарк, машины по внешнему виду те же, но место хранения меня смутило, они стояли в цеху в отгороженной части.
На болтах Кунга были следы высолов, но поскольку он покрыт был чем-то типа парафина это было видно не так явно. Москвичи деловито разглядывали все три Зилка, мне было уже пофиг, директор подробно всё показывал, открывал. Потом случился звонок, с досадой руководитель филиала сказал, мол ребята произошла накладка и ПТСы от первых ЗИЛов ушли на дальний восток, перепутали в центральном офисе, если не готовы ждать месяц, то берите машину из этих, но не первый вариант.

От первого ЗИЛка пломбу я сфотографировал, он мой, второй даже не рассматривал внутри, он поедет в столицу.
Машину оплачу в понедельник, забирать сразу не планирую, разрешили похранить месяц. Гнать сам не буду, найду человека с опытом владения именно ЗИЛа, думаю недели за две он пригонит его.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер


Смотрите также

  • Перевозка крупногабаритного груза
  • Что называется деталью
  • Если долго не менять масло в двигателе что может быть
  • Смд 22 технические характеристики
  • Автогоночная команда макларен
  • Действия при аварии автомобиля
  • Бугатти шерон фото
  • Компактные автомобили для города
  • Помыл двигатель загорелся чек
  • Скорость наскар максимальная
  • Бланк форма 3 путевого листа

A ЗИЛ 131 6×6 Бывший советский военный автофургон

Время чтения: около 4 минут   | Написано Беном Бранчем | 10 февраля 2022 г.

  • Фейсбук
  • Твиттер
  • WhatsApp
  • Пинтерест
  • Реддит
  • Эл. адрес

Это кемперная версия ЗИЛ-131 с колесной формулой 6х6, одного из самых прочных военных грузовиков в истории. ЗИЛ-131 десятилетиями использовался Советским Союзом в качестве платформы для 9-го поколения.Ракетная установка P138, а также для перевозки грузов, буксировки оборудования и артиллерии.

Секция кемпера в задней части грузовика во многом оригинальна по советским стандартам (включая счетчик Гейгера) и выглядит как автомобиль из голливудских съемочных площадок. Однако есть некоторые современные дополнения, в том числе телевизор с плоским экраном и современное кухонное оборудование.

Краткие факты — ЗИЛ 131 6×6 Военный Кемпер
  • ЗИЛ 131 — это усиленная военная версия ЗИЛ 130, грузовики имеют много общих компонентов, однако 131 предлагался либо с колесной формулой 4×4, либо с колесной формулой 6×6. трансмиссии и множество других модификаций для использования в военных целях.
  • Советы, а затем и русские создали значительное количество модификаций ЗИЛ-131, включая десантный транспорт, грузовой транспорт, буксировщик артиллерии, мобильный командный центр, а также в качестве платформы для артиллерийской ракетной системы «Град-1».
  • В период с 1962 по 2012 год было построено более 1 000 000 экземпляров ЗИЛ-131, а производственный цикл растянулся на 50 лет. Более двух десятков других стран будут использовать ЗИЛ 131 в своих вооруженных силах, и сегодня грузовики продолжают использоваться более чем в дюжине стран, включая Россию.
  • ЗИЛ 131 использует архитектуру «кузов на шасси», мощность обеспечивается передним 7,0-литровым двигателем V8 (бензиновый или дизельный), мощность передается на все четыре (или все шесть) колеса через 5-ступенчатую коробку передач. максимальная скорость 80 км/ч.

ЗИЛ — Завод имени Лихачева

ЗИЛ (Завод имени Лихачева) был одним из крупнейших производителей автомобилей, грузовиков, военной техники и тяжелого оборудования в России на протяжении большей части истории Советского Союза и за его пределами — компания не прекратить деятельность до 2012 года.

ЗИЛ производил самые разные автомобили, от роскошных лимузинов, использовавшихся политической элитой Советского Союза, таких как ЗИЛ 114, до прочных военных грузовиков, способных выдержать сибирскую зиму так же, как лето в Сахаре.

В задней части кемпера есть L-образный диван, который при необходимости быстро трансформируется в двуспальную кровать. Также имеется двухкомфорочная плита и достаточно места для хранения предметов первой необходимости.

Компании удалось пережить распад Советского Союза в 1991, фактически он оставался в бизнесе и производился и в 21 веке, не поддаваясь банкротству до 2012 года. было использовано совершенно новое и очень мало деталей от его предшественника ЗИЛ 164.

Использовалась стандартная компоновка грузовика с кузовом на шасси, передним расположением двигателя, двухдверной кабиной и задним грузовым лотком. ЗИЛ 131 выпускался как с колесной формулой 4 × 4, так и с колесной формулой 6 × 6, причем последняя предлагала большую грузоподъемность на дорогах и бездорожье.

Использовались дизельные и бензиновые версии 7,0-литрового двигателя V8, а также существовал вариант с гибким выбором топлива, который мог работать на различных видах топлива, включая этанол. Мощность передается на ведущие мосты через 5-ступенчатую механическую коробку передач, а максимальная скорость составляет относительно умеренные 80 км/ч (50 миль в час).

Большое количество различных модификаций модели 131 было создано для выполнения многих функций, которые требовались от грузовика в советских вооруженных силах. Наиболее распространена стандартная версия с поддоном 4 × 4, используемая для перевозки грузов и войск, более крупная версия 6 × 6 встречается реже и в основном использовалась для перевозки и буксировки более тяжелых грузов, а также в качестве платформы для запуска ракеты БМ-21 «Град». система.

В кабине есть места для троих, а в центральном перчаточном ящике вы найдете экран для современной системы камеры заднего вида.

Еще одним вариантом использования шестиколесной версии был мобильный командный центр и жилье, почти наверняка только для высокопоставленного начальства. Несмотря на относительно спартанский стиль по современным стандартам кемперов, он был бы роскошен по меркам советских военных лагерей того времени, и в нем был удобный счетчик Гейгера, закрепленный на стене на случай, если вы подойдете слишком близко к Чернобылю.

ЗИЛ 131 6×6 1986 года выпуска, показанный здесь

ЗИЛ 131, который вы видите здесь, является одной из более редких командно-жилых версий варианта 6×6. Внутри он в значительной степени оригинален, хотя диваны, которые трансформируются в кровать, являются более современным дополнением, равно как и раковина и двойные газовые горелки, скрывающиеся под столешницей.

В крыше вы найдете запираемый люк, позволяющий попасть на крышу, а также шкафы, полки и множество правильных советских инструментов. Спереди в кабине вы найдете дискретную систему камер заднего вида с экраном, спрятанным внутри перчаточного ящика. Это, вероятно, очень полезно, поскольку у грузовика практически нет обзора назад, кроме боковых зеркал.

Этот грузовик оснащен центральной системой подкачки шин, позволяющей водителю контролировать давление во всех шести шинах и регулировать его на лету в зависимости от местности и условий. Оригинальный военный камуфляж был сохранен, и грузовик остался в основном оригинальным, с некоторыми обновлениями, чтобы сделать его пригодным для использования в качестве современного кемпера.

Если вы хотите узнать больше об этом, вы можете нажать здесь, чтобы перейти к списку на Car & Classic. В настоящее время он выставлен на онлайн-аукцион, и в настоящее время он находится в графстве Кент, Англия.

Изображения предоставлены Car & Classic

Бен Бранч

Работа Бена публиковалась в CNN, Popular Mechanics, Smithsonian Magazine, Road & Track Magazine, официальном блоге Pinterest, официальном блоге eBay Motors, BuzzFeed и многих других более.

Silodrome был основан Беном еще в 2010 году, за годы, прошедшие с тех пор, как сайт стал мировым лидером в секторе альтернативных и винтажных автомобилей с миллионами читателей по всему миру и многими сотнями тысяч подписчиков в социальных сетях.

  • Фейсбук
  • Твиттер
  • WhatsApp
  • Пинтерест
  • Реддит
  • Эл. адрес

Опубликовано Беном Бранчем — 10 февраля 2022 г.

72 Грузовики ЗИЛ Руководство по ремонту скачать бесплатно

Логотип ЗИЛ

Регулировка грузовика ЗИЛ-130

Регулировка грузовика ЗИЛ-130.djvu

файл djvu 5,3 МБ

Скачать

Зил 131 Руководство по эксплуатации

Зил 131 Руководство по эксплуатации.pdf

Документ Adobe Acrobat 7.5 МБ

Скачать

Руководство по эксплуатации и ремонту автомобиля ЗИЛ-150.

Руководство по эксплуатации и ремонту ZI

Архив сжатых файлов 19,7 МБ

Скачать

Руководство по ремонту ЗИС-150

Руководство по ремонту ЗИС-150.pdf

Документ Adobe Acrobat 16,3 МБ

Загрузить


Название

Размер файла

Ссылка для скачивания

Схемы электропроводки ЗиЛ 111. jpg

192.2кб

Скачать

ЗиЛ+433360 Электрические схемы.jpg

149.4кб

Скачать

Руководство по ремонту АМО-3.rar

19.4Мб

Скачать

Регулировка грузовика ЗИЛ-130. djvu

5.3Мб

Скачать

Альбом схем и чертежей ЗИЛ-131.rar

56Мб

Скачать

Автомобили ЗИЛ-131. Руководство по армейскому ремонту.rar

9.7Мб

Скачать

Описание устройства и инструкция по эксплуатации ЗИЛ-130, ЗИЛ-131 и БТР-60П. .djvu

7.1Мб

Скачать

Описание устройства и руководство по эксплуатации грузовых автомобилей ЗИЛ-130 и ЗИЛ-138..djvu

6.2Мб

Скачать

Руководство по ремонту газогенераторов ЗИС-21.rar

53. 2Мб

Скачать

Руководство по эксплуатации и ремонту ЗИЛ-133 и его модификаций..djvu

6.8Мб

Скачать

Техническое обслуживание грузового автомобиля ЗИЛ-130.pdf

59.9Мб

Скачать

Ремонт грузовика ЗИЛ-130. djvu

11Мб

Скачать

Технические условия на капитальный ремонт автомобиля ЗИЛ-130.pdf

29.6Мб

Скачать

Шасси автомобиля ЗИЛ-130.djvu

9.8Мб

Скачать

Инструкция по эксплуатации, техническому обслуживанию и ремонту автомобиля ЗИЛ-5301. rar

229.1Мб

Скачать

Руководство по эксплуатации и ремонту ЗИЛ-150..рар

19.7Мб

Скачать

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ЗИЛ-130, ЗИЛ-131 и ЗИЛ-431410 и их модификаций с бензиновыми и дизельными двигателями..djvu

20. 6Мб

Скачать

Руководство по ремонту автомобилей ЗИЛ-431410 и ЗИЛ-131Н и их модификаций.rar

184.2Мб

Скачать

Грузовик ЗИЛ-131. Практическое руководство по драйверу.djvu

17Мб

Скачать

Руководство по ремонту ЗиЛ 130. rar

5.4Мб

Скачать

Руководство по техническому обслуживанию Зил 131.pdf

7.5Мб

Скачать

Зил 135 Техническое руководство.djvu

7.3Мб

Скачать

Руководство по эксплуатации двигателя ЗИЛ-130. djvu

6Мб

Скачать

ЗИЛ-130 Грузовики. Практическое руководство водителю..djvu

17Мб

Скачать

ЗИЛ-130 Грузовики.pdf

31.7Мб

Скачать

Руководство по ремонту ЗИЛ-130, ЗИЛ-131 и ЗИЛ-157К. djvu

64.7Мб

Скачать

ЗИЛ-130,ЗИЛ-138 и их модификации. Руководства по эксплуатации.djvu

6.2Мб

Скачать

ЗИЛ-130. Наставление по армейскому ремонту..rar

9.7Мб

Скачать

ЗИЛ-130. Руководство пользователя.djvu

3.2Мб

Скачать

Руководство по ремонту ЗИЛ-ММЗ-554.pdf

7.2Мб

Скачать

Руководство по ремонту ЗИС-101.rar

6.5Мб

Скачать

Руководство по ремонту ЗИС-110. rar

4.9Мб

Скачать

Руководство по эксплуатации ЗИС-150.pdf

91Мб

Скачать

Руководство по ремонту ЗИС-150.pdf

16.3Мб

Скачать

Руководство по ремонту автобуса ЗИС-154. djvu

4.2Мб

Скачать

Руководство по ремонту ЗИС-5.rar

19.4Мб

Скачать

ЗиЛ 111 Электрические схемы

ЗиЛ 111 Электрические схемы.jpg

JPG Изображение 192.2 КБ

Скачать

ЗиЛ+433360 Электрические схемы

ЗиЛ+433360 Electric Wiring Diagrams.jp

JPG Изображение 149,4 КБ

Скачать

Схемы электропроводки ЗиЛ 111

ЗиЛ+433360 Электрические схемы

ЗИЛ-130 (ЗИЛ-431410) — советский и российский грузовой автомобиль, разработанный и выпускаемый Московским автомобильным заводом имени Лихачёва. Один из самых массовых автомобилей в истории советского автомобилестроения промышленности, широко использовался в народном хозяйстве и армии, поставлялся на экспорт, по грузоподъемности (5-6 тонн) занимал нишу среднетоннажного грузовика между более легким ГАЗ-53 семейство и более мощные грузовики МАЗ 500, ЯАЗ (позже КамАЗ, КрАЗ, ЗИЛ-133). Их заменил ЗИЛ-164. С 1986, он выпускался под новым унифицированным индексом — ЗИЛ-431410. PDF каталог запчастей, Руководства по обслуживанию, коды неисправностей и электрические схемы

ЗИЛ-130

Автомобиль оснащался 8-цилиндровым карбюраторным четырехтактным V-образным верхнеклапанным двигателем ЗИЛ-130 мощностью 150 л. из. при 3200 об/мин (с остановкой), максимальный крутящий момент 41 кГм при 1800 об/мин, степень сжатия 6,5 и рабочий объем 5969 см³.

ЗИЛ-130 оснащался гидроусилителем руля, синхронизированным с 5-ступенчатой ​​коробкой передач, трехместной кабиной с омывателем ветрового стекла. Некоторые автомобили были оснащены предпусковым подогревателем. Впоследствии были внедрены транзисторное зажигание, генератор переменного тока, измененная панель приборов. Позже были применены измененная конструкция шарниров карданной передачи и другие новшества. кабины ранних машин имели две вентиляционные двери в крыше кабины и люк воздуховода в левой части кабины над педалью сцепления. Потом этот люк убрали. в семидесятых годов был упразднен сначала левый вентиляционный люк, а затем и правый. До 1970 борта машины имели высоту борта 685 мм, позже высоту бортов уменьшили до 575 мм.

Два мотора и шесть колес

«Эка Невидаль — «Сто тридцать первый»! Да их еще десятки тысяч в строю, в чем экзотика?» — С такими мыслями хотелось отказаться от тест-драйва свежезаряженного вездехода. Но хозяин сказал, что такая «Аэрофлотовская» машина осталась одна на весь бывший СССР.

Казалось бы, чистейшая вода – это издевательство: заставить корпус поезда колесной формулы 6х6 провести всю жизнь на гладком, как стол аэропорта, бетоне. Однако его логика все еще была здесь. Итак, в нашем распоряжении одна из десятков аэродромных машин — УГГ-300, установка проверки гидросистемы самолета.

Оборотная сторона романтики

Какой бы романтикой ни было непонимание всего, что связано с небом и полетами, есть у авиации и обратная сторона.

Это многочисленные хлопоты по подготовке самолета к полету — начиная от запуска двигателя и заканчивая регламентным обслуживанием и заменой выхлопных часов узлов. Ведь даже такая банальная вещь, как заправка, в авиации сложна и неоднозначна: самолеты заправляются не только топливом, а и спиртом, маслом, азотом, воздухом, гидравлическими жидкостями… окрашены и подлежат контролю, ибо малейший сбой может вылиться в отказ, а в небе отказ уже катастрофа.

Марка Аварсвис не любит автосервис, но специально созданные агрегаты помогают в работе и безукоризненно исправны. Их принято монтировать на базе легковых автомобилей, и в большинстве случаев это шасси большегрузных автомобилей — в первую очередь ЗИЛ-131. Так решили создатели УПГ-300, испытательной установки для гидросистемы самолета, являющейся одной из основных систем самолета. С помощью гидравлики производят ходовую часть, смещаются закрылки, отклоняются валки и так далее.

Почему ЗИЛ-131? Во-первых, нужно было, чтобы вездеход был нужен, так как предполагалось использовать УГА не только в единственной гражданской авиакомпании Аэрофлота в СССР, но и для обслуживания боевых самолетов. А армия — это, конечно, непременно полноприводник, ибо полевые аэродромы, временные дороги, грязь, снег, броды и тд. Во-вторых, ВВС требовалась универсальная машина, которая не только способна возить испытательные комплексы для самолетов, но и буксировать сами самолеты между каонами, ангарами, рулежными дорожками, постами… и тянуть истребитель или вертолет тащить по земле . Большое количество ведущих колес. Наконец, «сто тридцать первый» был удачным среднекомнатным вездеходом периода 19-го века.70-1990 годов, массовый и достаточно крупный и мощный для размещения приборов обслуживания самолетов.

Что это?

Веселый желтый цвет — фирменная окраска всей наземной техники «Аэрофлота». Белые диски добавляют избранности, а красно-белая зебра на бампере вовсе не декор, а знак отличия аэродромного транспорта. Однако есть государственный номерной знак. Интересно, что изначально машина не была желтой, внутренняя поверхность кабины была окрашена в классический для ЗИЛ-131 цвет хаки. Это не халатность реставраторов мастерской Old Car Service, такова была практика тех времен, и производитель нашего самоходного гидроагрегата Куйбышевский завод «Старт» не делал исключений для Аэрофлота. Ведь основные установки поставлялись в армию, где, собственно, и используются сейчас.

Расположенный на всю длину зиловской рамы изрядно потрепанный контейнер скрывает почти невероятный набор оборудования. Где-то в самой глубине спрятан 180-сильный V-образный двигатель — внимание! — мощнее размещенного под передним капотом штатного зиловского V8. Если передняя «восьмерка», так сказать, маршевая, чисто автомобильная и обеспечивает движение всей установки, то спрятанный сзади бензиновый двигатель марки ЗИЛ-375 (такой применялся на ранних Уралах, прозванных « топлива» для расхода топлива) приводит в действие генератор и три гидравлических насоса, которые работают с рабочей жидкостью самолета.

Рядом с этим двигателем находится его распределительная коробка, гидравлика, бензобак, аккумуляторы, аккумуляторы, трубопроводы и многочисленные коммутационные устройства — ведь УПГ-300 производит самые разные процедуры из гидросистемы самолета: опрессовку, заправку, очистка, кольцевая откачка, подъем…

С левой и правой стороны — отсеки с приборами управления и гидроуправления. Открыл колпачки-капюшоны, стою, смотрю… Вроде бы всякая пряжка — краны, кнопки, циферблаты, но их так много, что начинаешь понимать: машина-носитель при всем ее автомобильном совершенстве — это просто детская чаша на этом фоне. Я лезу, я лучше за руль…

Рулим гидроагрегат

Во времена армейской молодости довелось управлять ЗИЛ-131. По меркам тех лет это был очень продвинутый автомобиль — все ведущие, подключение передка с помощью тумблера, да что там, одна 5-ступенчатая коробка передач чего стоит! Ведь легковых автомобилей с «пятеркой» не было. Кстати, как бесконтактным электронным зажиганием мог похвастаться и «сто тридцать первый». Но если тогда, в середине 1980-х, ЗИЛ-131 было не с чем сравнивать, то сейчас за плечами опыт сотен других испытанных автомобилей. Интересно, как он себя сейчас покажет? И Зил показал себя хорошо.

Едва ли не единственная сложность — попасть в кабину. Подъем на высокую подножку должен был производить определенное напряжение мышц брюшного пресса. Еще бы, когда ручка двери была на уровне моих глаз! Да и следующий шаг, с широкой подножкой в ​​кабину, тоже был не самым простым, и стальной ручник был очень кстати справа от дверного проема.

Сиденье мягкое, посадка высокая, помимо продольной регулировки есть еще возможность поднять подушку и откинуть спинку, но для этого нужно открутить болты. А вот со свободным местом как-то не сложилось. Несмотря на то, что машина кажется огромной, обитаемой части салона мало: руль почти упирается в живот (нет-нет, пивом не злоупотребляешь!), запас над головой небольшой. Впрочем, сидеть удобно и туго нажимать на педали тоже.

Вперед!

На зилах той поры было принято трогать со второй передачи, даже на схеме включения она находится там, где у других машин первая. А настоящий сначала служил как бы «шестом» для троги на крутом подъеме с полной загрузкой при движении с прицепом. «Кочерга», рычаг КПП тугой, но передачи включаются со щелчком, ошибок не бывает. Сцепление имеет неожиданно большой ход, педальный привод механический, и кажется, что чувствуешь пятку, как она замкнута, диски ее, в древности, «муфты». Вот так?

Машина срывается с места, спереди внизу доносится уверенный гул 150-сильного двигателя. Вторая передача длинная, до третьей ступени доходит только на прямой улице. Асфальт на городских окраинах давно разбит, но даже на самых «злых» колдобинах ЗИЛ только капотом трясет — плавность хода с тремя осями отличная.

Динамика, конечно, не из легких, но разгон внушает уверенность — плавный, мощный. Прежде чем двигатель «упрется» в топы, мы добьемся разумного предела для города. Кстати, чтобы армейские водители (в массе своей молодые и горячие) не превышали скорость и не огорчали двигатель высокими оборотами, двигатель снабжен ограничителем вращения коленчатого вала.

Но тут проявилась солдатская оседлость — бойцы смогли отключить ограничитель от карбюратора, и тогда «131-й» мог развивать вместо паспортных 80-90 км/ч совершенно безумные для него 110 км/ч. Правда, обороты тогда значительно превышали номинальные 3 200 об/мин. Кстати, на тестовом ЗИЛ-131 УПГ-300 чувствуется масса гидрооборудования за спиной — машина так быстро не отрывается от места, хотя все идет с той же второй передачей.

Не своя стихия

Увы, мы катались на Аэрофлотовском «УГГ-300» только по городским дорогам. Но в случае с ЗИЛ-131 не в своей стихии — не значит не в своей тарелке. Машина была не в напрасно был самым массовым вездеходом Советской Армии, армий стран Варшавского договора и союзников СССР (выпущен без малого 1 млн экземпляров).При всей своей армейской направленности и выдающихся внедорожных качествах (что может послужить темой для отдельной статьи) шестистенный вездеход хорошо приспособлен к повседневной езде по дорогам общего пользования Обзорность нормальная для грузовика — Кабина стандартная, гражданская Рулевое колесо с гидроусилителем отлично адекватны по податливости и обратной реакции, а тормоза при желании схватывают «туго» и останавливают машину просто на месте, так что кажется при всей своей полной массе в 10200 т. Наш УГГ-300 упал на передок ось и поднятые облака пыли под каждым из шести колес.0003

Впрочем, я понимаю, что для «Сто тридцать первого» все это не главное, а реально, то есть по бездорожью, нам еще на нем поездить и впечатлениями не поделиться с тобой.

9. 7.
Размеры (D x W X B), MM 7 447 × 2 500 × 2 480
Вес сгиба, KG 10 200.
330-355
Объем багажника, л
Volume of fuel tank, l 170 x 2.
Engine gasoline 5.996 l, 150 hp (v8)
Transmission Mechanical (5-speed)
Привод полный
Разгон 0-100 км/ч, с. нет данных
Максимальная скорость, км/ч 90.
Средний расход топлива, л/100 км 40.

Автомобиль предоставлен Киевским музеем авиации. из самых прочных военных грузовиков в истории. ЗИЛ-131 десятилетиями использовался Советами в качестве платформы для ракетной установки 9П138, а также для перевозки грузов, буксировки оборудования и артиллерии.

Секция кемпера в задней части грузовика во многом оригинальна по советским стандартам (включая счетчик Гейгера) и выглядит как автомобиль из голливудских съемочных площадок. Однако есть некоторые современные дополнения, в том числе телевизор с плоским экраном и современное кухонное оборудование.

Краткие факты — ЗИЛ 131 6×6 Военный Кемпер
  • ЗИЛ 131 — это усиленная военная версия ЗИЛ 130, грузовики имеют много общих компонентов, однако 131 предлагался либо с колесной формулой 4×4, либо с колесной формулой 6×6. трансмиссии и множество других модификаций для использования в военных целях.
  • Советы, а затем и русские создали значительное количество модификаций ЗИЛ-131, включая десантный транспорт, грузовой транспорт, буксировщик артиллерии, мобильный командный центр, а также в качестве платформы для артиллерийской ракетной системы «Град-1».
  • В период с 1962 по 2012 год было построено более 1 000 000 экземпляров ЗИЛ-131, а производственный цикл растянулся на 50 лет. Более двух десятков других стран будут использовать ЗИЛ 131 в своих вооруженных силах, и сегодня грузовики продолжают использоваться более чем в дюжине стран, включая Россию.
  • ЗИЛ 131 использует архитектуру «кузов на шасси», мощность обеспечивается передним 7,0-литровым двигателем V8 (бензиновый или дизельный), мощность передается на все четыре (или все шесть) колеса через 5-ступенчатую коробку передач. максимальная скорость 80 км/ч.

ЗИЛ — Завод имени Лихачева

ЗИЛ (Завод имени Лихачева) был одним из крупнейших производителей автомобилей, грузовиков, военной техники и тяжелого оборудования в России на протяжении большей части истории Советского Союза и за его пределами — компания не прекратить производство до 2012 года.

ЗИЛ производил самые разные автомобили, от роскошных лимузинов, использовавшихся политической элитой в Советском Союзе, таких как ЗИЛ 114, до прочных военных грузовиков, способных выдерживать сибирские зимы так же хорошо, как и лето в Сахаре.

В задней части кемпера есть L-образный диван, который при необходимости быстро трансформируется в двуспальную кровать. Также имеется двухкомфорочная плита и достаточно места для хранения предметов первой необходимости.

Компании удалось пережить распад Советского Союза в 1991 году, фактически она оставалась в бизнесе и производстве и в 21 веке, не поддаваясь банкротству до 2012 года.

Военный грузовик ЗИЛ 131

ЗИЛ 131 — военный грузовик, впервые выпущенный в 1962, он был почти полностью новым, и от его предшественника ЗИЛ 164 использовалось очень мало деталей.

Использовалась стандартная компоновка грузовика с кузовом на шасси, передним расположением двигателя, двухдверной кабиной и задним грузовым лотком. ЗИЛ 131 выпускался как с колесной формулой 4 × 4, так и с колесной формулой 6 × 6, причем последняя предлагала большую грузоподъемность на дорогах и бездорожье.

Использовались дизельные и бензиновые версии 7,0-литрового двигателя V8, а также существовал вариант с гибким выбором топлива, который мог работать на различных видах топлива, включая этанол. Мощность передается на ведущие мосты через 5-ступенчатую механическую коробку передач, а максимальная скорость составляет относительно умеренные 80 км/ч (50 миль в час).

Большое количество различных модификаций модели 131 было создано для выполнения множества задач, которые требовались от грузовика в советских вооруженных силах. Наиболее распространена стандартная версия с поддоном 4 × 4, используемая для перевозки грузов и войск, более крупная версия 6 × 6 встречается реже и в основном использовалась для перевозки и буксировки более тяжелых грузов, а также в качестве платформы для запуска ракеты БМ-21 «Град». система.

В кабине есть места для троих, а в центральном перчаточном ящике вы найдете экран для современной системы камеры заднего вида.

Еще одним вариантом использования шестиколесной версии был мобильный командный центр и жилье, почти наверняка только для высокопоставленного начальства. Несмотря на относительно спартанский стиль по современным стандартам кемперов, он был бы роскошен по меркам советских военных лагерей того времени, и в нем был удобный счетчик Гейгера, закрепленный на стене на случай, если вы подойдете слишком близко к Чернобылю.

ЗИЛ 131 1986 года выпуска с колесной формулой 6×6. Показан здесь

ЗИЛ 131, который вы видите здесь, является одной из самых редких командно-жилых версий варианта 6×6. Внутри он в значительной степени оригинален, хотя диваны, которые трансформируются в кровать, являются более современным дополнением, равно как и раковина и двойные газовые горелки, скрывающиеся под столешницей.

В крыше вы найдете запираемый люк, позволяющий попасть на крышу, а также шкафы, полки и множество правильных советских инструментов. Спереди в кабине вы найдете дискретную систему камер заднего вида с экраном, спрятанным внутри перчаточного ящика. Это, вероятно, очень полезно, поскольку у грузовика практически нет обзора назад, кроме боковых зеркал.

Этот грузовик оснащен центральной системой подкачки шин, позволяющей водителю контролировать давление во всех шести шинах и регулировать его на лету в зависимости от местности и условий. Оригинальный военный камуфляж был сохранен, и грузовик остался в основном оригинальным, с некоторыми обновлениями, чтобы сделать его пригодным для использования в качестве современного кемпера.

Если вы хотите узнать больше об этом, вы можете нажать здесь, чтобы посетить список на Car & Classic. В настоящее время он выставлен на онлайн-аукцион, и в настоящее время он находится в графстве Кент, Англия.

Изображения предоставлены Car & Classic

Бен публиковался в CNN, Popular Mechanics, Smithsonian Magazine, Road & Track Magazine, официальном блоге Pinterest, официальном блоге eBay Motors, BuzzFeed и многих других.

Silodrome был основан Беном еще в 2010 году, за годы, прошедшие с тех пор, как сайт стал мировым лидером в секторе альтернативных и винтажных автомобилей с миллионами читателей по всему миру и многими сотнями тысяч подписчиков в социальных сетях.

Отказ от ответственности! My Droll — автоматический агрегатор всех мировых медиа. В каждом контенте указана гиперссылка на первоисточник. Все торговые марки принадлежат их законным владельцам, все материалы — их авторам. Если вы являетесь владельцем контента и не хотите, чтобы мы публиковали ваши материалы, свяжитесь с нами по электронной почте — [email protected]. Контент будет удален в течение 24 часов. Купить грузовик ЗИЛ 131

, грузовик ЗИЛ 131 б/у

3Kare AGROMET AM General ANNABURGER

HTS

АШОК ЛЕЙЛАНД АСТРА

БМ

БМ 20 БМ 201 БМ 305

HD

HD7 HD8 HD9

АВИА

Серия А

А 30 А 31 А 65 А 80

Серия D

D 75 D 100 D 120

АВИА ДЭУ

А75

AVTR Autocar BANNERT BEDFORD

МЖ ТК ТМ

ТМ 6

КОЛОКОЛЬЧИК

БЕНФОРД

PT

PT9000

BERLIET BMC

Тугра

БМгруппа БРАНТНЕР

ТА 20053

БУХЕР

БУ

БУ 200

ГУСЕНИЦА

730 769К 769Д 775

775Г

Серия D

D30

ШЕВРОЛЕ

Сильверадо

ЦИМК СИТРОЕН

Перемычка

Перемычка 2. 0 Перемычка 2.2

КЛУБНЫЙ АВТОМОБИЛЬ CONOW CUPPERS DAEWOO

Серия D

D120

Новус

ДАФ

CF

CF 65 CF 75 CF 85

ЛФ

ЛФ 45 ЛФ 55

XF

XF 95 XF 105 XF 106 XF 460

ДАЙЮН ДФСК

В21

ДОДЖ

ОЗУ

ОЗУ 3500 ОЗУ 5500

ДУСАН

ДХ

325 дирхамов

DX

DX140

Дунфэн ЭБРО ЭРФ

ЕР

ЕР6

ВЕЧНЫЙ ФАУН FAW

CA

ФИАТ

Дукато

Дукато 2. 0 Дукато 2.3 Дукато 2.8 Дукато Макси

ФЛИГЛ

ТДК

ФОДЕН

Альфа

Альфа 3000

ФОРД

4136 Груз

Груз 2530 Груз 3230 Груз 3536 Груз 4142

E-серия F-серия

F350 F800

Ranger серии L Transit

Transit 2.0 Transit 2.2 Transit 2.4 Transit 2.5 Transit 115 Transit 140 Transit 300 Transit 350

FORLAND FOTON

Auman Aumark

ФРЕГТЛАЙНЕР

Колумбия FL

FL70 FL112 FLC

ГАЗ

53 66 5204 33081

ГИНАФ

Серия C

C 3128

Серия G

G 5447

Серия М

М 3233 М 3333 М 3335 М 4243 М 4446 М 5250 М 5350 М 5450

Серия X

X 3232 X 3335 X 4241 X 4243 X 4446 X 5250 X 5350 X 5450

ГМС

C-серия

C7500

ГОУПИЛЬ

Серия G

G3

ХАНОМАГ ХИАБ ХИНО

700

ХОНЯН

ГЕНЛИОН

ХОВО

А-серия

А7

ZZ

ZZ3257 ZZ4257

ХЕНДАЙ

Серия EX

EX8

Серия H

h200 h450

Серия HD

HD65 HD72 HD78 HD120

Хайва ИФА

Серия H

h4

L-серия

L60

МЕЖДУНАРОДНЫЙ

4200 4300 4700 4900 Серия S

ИСУЗУ

CYH

CYH51

ФВР

ФВР33

ЯМР

ЯМР85

НПР

НПР70 НПР75 НПР85

NPS

NPS75

NQR

NQR70 NQR71 NQR75 NQR90

IVECO

Ежедневно

Ежедневно 29 Ежедневно 35 Ежедневно 40 Ежедневно 45 Ежедневно 50 Ежедневно 55 Ежедневно 60 Ежедневно 65 Ежедневно 70 Ежедневно 72

ЕвроКарго

ЕвроКарго 65 ЕвроКарго 75 ЕвроКарго 80 ЕвроКарго 90 ЕвроКарго 100 ЕвроКарго 120 ЕвроКарго 130 ЕвроКарго 135 ЕвроКарго 140 ЕвроКарго 150 ЕвроКарго 160 ЕвроКарго 170 ЕвроКарго 180 ЕвроКарго 190 Еврокарго ML

Евростар

Евростар 240 Евростар 440

Eurofire Eurotech

Eurotech 190 Eurotech 240 Eurotech 260 Eurotech 380 Eurotech 400 Eurotech 440

Eurotrakker

Eurotrakker 190 Eurotrakker 260 Eurotrakker 340 Eurotrakker 350 Eurotrakker 380 Eurotrakker 410 Eurotrakker 420 Eurotrakker 720

Магирус

Магирус 160 Магирус 190 Магирус 260 Магирус 330 Магирус 410

Stralis

Stralis 190 Stralis 260 Stralis 270 Stralis 310 Stralis 350 Stralis 360 Stralis 400 Stralis 420 Stralis 430 Stralis 450 Stralis 460 Stralis 480 Stralis 500 Stralis 560

Траккер

Trakker 260 Trakker 310 Trakker 330 Trakker 340 Trakker 350 Trakker 360 Trakker 380 Trakker 410 Trakker 420 Trakker 440 Trakker 450 Trakker 500 Trakker 720

Turbo Daily Turbostar

Turbostar 190 Turbostar 240 Turbostar 260 Turbostar 330

Истраил JAC

ГФУ №

Н56 Н120

JELCZ JMC

Завоевание

КАМАЗ

4310 4326 5320 5511 6522 6540 53213 55102 55111 65115

65115-62

65117

КЕНВОРТ

C-серия

C500 C550

Серия T

T300 T400 T800

Серия W

W900

КИА

K-серия

K2700

КОМАТСУ

НМ

НМ350

КрАЗ

255 6322 65032 В

KRONE LAMBERET LAND ROVER

Защитник

ЛДВ ЛИАЗ

18 серия

18,29

24 серия

24. 33

29 серия 150 серия 151 серия

ЛОР

Евролор

Евролор 1,53

МАК

ЛЭ

МАГИРУС

Дойц

Дойц 130

MAGIRUS-DEUTZ MAN

Серия A

A11 A12 A23

F-серия

F90

L-серия

L73 L75 L2000

NL series TGA

TGA 18.310 TGA 18.320 TGA 18.350 TGA 18.360 TGA 18.400 TGA 18.430 TGA 18.440 TGA 18.480 TGA 26.310 TGA 26.320 TGA 26.350 TGA 26. 360 TGA 26.390 TGA 26.400 TGA 26.410 TGA 26.413 TGA 26.430 TGA 26.440 TGA 26.460 TGA 26.480 TGA 26.530 TGA 28.310 TGA 28.360 ТГА 28.430 ТГА 28.480 ТГА 32.390 TGA 33.400 TGA 33.430 TGA 33.440 TGA 33.480 TGA 35.350 TGA 35.360 TGA 35.390 TGA 35.400 TGA 35.430 TGA 35.440 TGA 35.480 TGA 41.400 TGA 41.410 TGA 41.430 TGA 41.440 TGA 41.460 TGA 41.480

ТГЭ

ТГЭ 3.140 ТГЭ 3.180 ТГЭ 5.180 ТГЭ 6.180

7.150 8.150 8.180 8.190 8,220 турецких лир 8,240 турецких лир 8,250 турецких лир 10,180 турецких лир 10,220 турецких лир 10,240 турецких лир 12,180 турецких лир 12,210 турецких лир 12,220 турецких лир 12,240 турецких лир 12,250 турецких лир 8,180

ТГМ

ТГМ 12. 250 ТГМ 12.290 ТГМ 13.240 ТГМ 13.250 ТГМ 15.240 ТГМ 15.250 ТГМ 15.290 ТГМ 18.240 ТГМ 18.250 ТГМ 18.280 ТГМ 18.290 ТГМ 18.290 ТГМ 4 ТГМ 18.3200 ТГМ 26.340

TGS

TGS 18.320 TGS 18.360 TGS 18.400 TGS 18.430 TGS 18.440 TGS 18.480 TGS 22.400 TGS 24.440 TGS 26.320 TGS 26.360 TGS 26.400 TGS 26.420 TGS 26.440 TGS 26.460 TGS 26.470 TGS 26.480 TGS 26.500 TGS 26.510 TGS 26.540 TGS 28.360 TGS 28.440 TGS 28.500 TGS 32.360 TGS 32.400 TGS 33.360 TGS 33.400 TGS 33.420 TGS 33.430 TGS 33.440 TGS 33.480 TGS 33.510 TGS 35.400 TGS 35.420 TGS 35.430 TGS 35.440 TGS 35.460 TGS 35.470 TGS 35.480 TGS 35.500 TGS 35. 510 TGS 35.540 TGS 37.470 TGS 40.400 TGS 41.360 TGS 41.400 TGS 41.420 TGS 41.430 TGS 41.440 TGS 41.470 41.480 сом

TGX

TGX 18.400 TGX 18.440 TGX 18.460 TGX 18.480 TGX 18.580 TGX 23.440 TGX 24.400 TGX 24.440 TGX 24.460 TGX 26.360 TGX 26.400 TGX 26.420 TGX 26.440 TGX 26.460 TGX 26.480 TGX 26.500 TGX 26.510 TGX 26.520 TGX 26.540 TGX 26.560 TGX 28.480 TGX 33.440 TGX 33.560 TGX 33,580 ТГХ 35,480 ТГХ 35,500 ТГХ 35,540 ТГХ 35,560

MAN-VW МАЗ MAZDA

E-серия

E2200

Серия T

T3500

МЕЙЛЛЕР

44

МЕНЗИ МАК MERCEDES-BENZ

Actros

Actros 1824 Actros 1830 Actros 1831 Actros 1832 Actros 1835 Actros 1836 Actros 1840 Actros 1841 Actros 1842 Actros 1843 Actros 1844 Actros 1845 Actros 1846 Actros 1848 Actros 1851 Actros 1936 Actros 2032 Actros 2040 Actros 2141 Actros 2443 Actros 2531 Actros 2532 Actros 2535 Actros 2536 Actros 2540 Actros 2541 Actros 2542 Actros 2543 Actros 2544 Actros 2545 Actros 2546 Actros 2548 Actros 2551 Actros 2555 Actros 2558 Actros 2563 Actros 2631 Actros 2632 Actros 2635 Actros 2636 Actros 2640 Actros 2641 Actros 2643 Actros 2644 Actros 2646 Actros 2648 Actros 2650 Actros 2651 Actros 2655 Actros 2660 Actros 2745 Actros 3235 Actros 3236 Actros 3240 Actros 3241 Actros 3243 Actros 3244 Actros 3246 Actros 3248 Actros 3331 Actros 3332 Actros 3335 Actros 3336 A ctros 3340 Actros 3341 Actros 3343 Actros 3344 Actros 3346 Actros 3348 Actros 3351 Actros 3541 Actros 3848 Actros 4140 Actros 4141 Actros 4143 Actros 4144 Actros 4146 Actros 4148 Actros 4151 Actros 4448 Actros 584440003

Антос

Антос 1824 Антос 1830 Антос 2532 Антос 2540 Антос 2543

Arocs

Arocs 1832 Arocs 1843 Arocs 1845 Arocs 2545 Arocs 2640 Arocs 2643 Arocs 2645 Arocs 3240 Arocs 3243 Arocs 3246 Arocs 3251 Arocs 3258 Arocs 3263 Arocs 3342 Arocs 3343 Arocs 3345 Arocs 3348 Arocs 4142 Arocs 4143 Arocs 4145 Arocs 4151

Atego

Atego 813 Atego 815 Atego 816 Atego 817 Atego 818 Atego 822 Atego 823 Atego 824 Atego 916 Atego 917 Atego 918 Atego 922 Atego 1017 Atego 1018 Atego 1022 Atego 1023 Atego 1024 Atego 1217 Atego 1218 Atego 1221 Atego 1222 Atego 1223 Atego 1224 Atego 1228 Атего 1229Atego 1318 Atego 1322 Atego 1323 Atego 1324 Atego 1328 Atego 1518 Atego 1523 Atego 1524 Atego 1527 Atego 1528 Atego 1529 Atego 1530 Atego 1618 Atego 1624 Atego 1725 Atego 1823 Atego 1828 Atego 1928 Atego 2528 Atego 2628

Axor

Axor 1823 Axor 1824 Axor 1826 Axor 1828 Axor 1829Axor 1833 Axor 1928 Axor 2528 Axor 2529 Axor 2533 Axor 2536 Axor 2543 Axor 2629 Axor 2633 Axor 2643 Axor 3240 Axor 3340 Axor 4140

Econic

Econic 1828 Econic 2628 Econic 2629

ЛК

ЛК 809 ЛК 814 ЛК 817 ЛК 914 ЛК 1320 ЛК 1517

МБ СК

SK 1417 SK 1722 SK 1729 SK 1820 SK 1824 SK 1838 SK 1929 SK 1935 SK 2024 SK 2435 SK 2527 SK 2531 SK 2538 SK 2544 SK 2628 SK 2629 SK 2631 SK 2635 SK 2638 SK 3234 SK 3535

Спринтер

Спринтер 309 Спринтер 310 Спринтер 311 Спринтер 313 Спринтер 314 Спринтер 316 Спринтер 319Спринтер 411 Спринтер 412 Спринтер 413 Спринтер 416 Спринтер 419 Спринтер 513 Спринтер 514 Спринтер 515 Спринтер 516 Спринтер 518 Спринтер 519 Спринтер 616

Unimog

Unimog U90 Unimog U500 Unimog U1200 Unimog U1300 Unimog U1450 Unimog U1500 Unimog U1650 Unimog U4000 Unimog U5000

Варио

Варио 613 Варио 614 Варио 615 Варио 616 Варио 813 Варио 814 Варио 815 Варио 816 Варио 818

Зетрос

МЕЙЕР МИЦУБИСИ

Canter

Canter 3C Canter 7C Canter 75 Canter FB Canter FE

Серия D Серия FB L

L 200

МОНТРАКОН МОВАГ

Дуро

Дуро II

МОКСИ

МТ

МТ31 МТ36

МЮЛЛЕР МУЛЬТИКАР

M-серия

M 26 M 30

Мицубиси Фусо

Кантер

Кантер 7C Кантер 9

НИДО НИССАН

Атлеон

Атлеон 35. 13 Атлеон 56.15 Атлеон 80.14

Cabstar

Cabstar 35.13 Cabstar 35.14

NV400

Опель

Мовано

Мовано 2.3 Мовано 2.5

Виваро

ORTHAUS Oshkosh PACTON PALFINGER PEGASO

1223 1231

ПЕТЕРБИЛТ ПЕЖО

Боксер

Боксер 2.0 Боксер 2.2

Партнер

PEZZAIOLI PIAGGIO

Обезьяна Портер

ПРАГА ПРОНАР

T679

РЕНО

B-110 G-серия

G170 G210 G230 G260 G270 G290 G300 G340

Kerax

Kerax 270 Kerax 300 Kerax 320 Kerax 340 Kerax 350 Kerax 370 Kerax 380 Kerax 385 Kerax 410 Kerax 420 Kerax 430 Kerax 440 Kerax 450 Kerax 500

Magnum

Magnum 420 Magnum 440 Magnum 460 Magnum 480 Magnum 500 Magnum 520 Magnum AE

Менеджер Талисман

Талисман 110 Талисман 120 Талисман 130 Талисман 150 Талисман 160

Мастер

Мастер 2. 3 Мастер 2.8 Мастер 3.5 Мастер T35

Максити

Максити 110 Максити 130 Максити 140

Midliner

Midliner 150 Midliner 160 Midliner 170 Midliner 180 Midliner 210 Midliner 230

Midlum

Midlum 150 Midlum 180 Midlum 190 Midlum 210 Midlum 220 Midlum 240 Midlum 250 Midlum 270 Midlum 280 Midlum 300

Премиум

Премиум 210 Премиум 250 Премиум 260 Премиум 270 Премиум 280 Премиум 300 Премиум 310 Премиум 320 Премиум 340 Премиум 370 Премиум 380 Премиум 385 Премиум 400 Премиум 410 Премиум 420 Премиум 430 Премиум 440 Премиум 450 Премиум 460 Премиум Lander

Серия T

T430 T440 T460 T480 T520

TRM 2000 TRM 10000 Трафик

РОБУР

Ло

РОСС Рафко Ram SAURER

Д

Д 290

САВЬЕМ САЗ

3507

СКАНИЯ

Серия G

G94 G144 G164 G320 G340 G360 G380 G400 G410 G420 G440 G450 G480 G490

K-серия L-серия

L124 LBS

Серия P

P92 P93 P94 P113 P114 P124 P230 P250 P270 P280 P310 P320 P340 P360 P370 P380 P400 P410 P420 P440 P450

Серия R

R113 R114 R124 R142 R143 R144 R164 R310 R360 R380 R400 R410 R420 R440 R450 R470 R480 R490 R500 R520 R560 R580 R620 R650 R730

Серия T

T112 T114 T124 T142 T144

ШМИДТ

Нидо Стратос

SCHMITZ CARGOBULL SCHWARZMÜLLER SDLG SHACMAN SHACMAN ШААНСИ

Серия F

F3000

SX X3000

СИНОТРУК СИСУ

E-серия

E11 E12 E13 E14 E18

СК

СК 210

СМ

SKODA-LIAZ SOMMER STAR

266

СТЕЙР

17С 19С 26С 32С 1491

Стерлинг

L7500 LT

ТАТА ТАТРА

148 163 813 815 Джамал Феникс T-серия

Т158 Т815

ТЕКФАЛЬТ ТЕРБЕРГ

FL

FL 1350

FM

FM 1350 FM 1850 FM1850 FM 2000 FM 2850 FM2850

РТ ЮТ

ТЕРЭКС

ТА

ТА 300

ТОМАС ТОЙОТА

Дайна

Дайна 100 Дайна 150 Дайна 250

Хайлюкс Хино Ленд Крузер

ПРИЦЕП УНИК УРАЛ

4320 5557

VAIA ФОЛЬКСВАГЕН

Amarok Crafter

Crafter 2. 0 TDI Crafter 2.5 Crafter 35 Crafter 46 Crafter 50

LT

LT 46 LT 55

Транспортер

Транспортер T6

ВОЛЬВО

Серия A

A20 A25 A35 A40

Серия B F12 400 FE

FE 240 FE 280 FE 300 FE 320

FH

Fh22 Fh23 Fh26 FH 400 FH 420 FH 440 FH 460 FH 480 FH 500 FH 510 FH 520 FH 540 FH 750

ФЛ

FL6 FL7 FL10 FL12 FL240 FL 260 FL 280 FL 290 FL608 FL611 FL612 FL614 FL615 FL618 FL619

FM

FM7 FM9 FM10 FM11 FM12 FM13 FM 260 FM 300 FM 330 FM 340 FM 370 FM 380 FM 400 FM 410 FM 420 FM 440 FM 450 FM 460 FM 480 FM 500

FMX

FMX 330 FMX 370 FMX 410 FMX 420 FMX 430 FMX 450 FMX 460 FMX 500 FMX 520 FMX 540

FS G-серия L-серия

L20

Серия N

N10 N12

Серия S Терберг

Veenhuis WAGNER XCMG

QY

QY70

Купить грузовик с открытым кузовом ЗИЛ

130 131 157 45021

Показать все

ЗИЛ 131, купить грузовик ЗИЛ 131 с открытым кузовом б/у

AGROMET AM General ANNABURGER

HTS

АШОК ЛЕЙЛАНД АСТРА

БМ

БМ 20 БМ 201 БМ 305

HD

HD7 HD8 HD9

АВИА

Серия D

D 75

АВИА ДЭУ

А75

АВТР БЕДФОРД

МЖ ТК ТМ

ТМ 6

КОЛОКОЛЬЧИК

БЕНФОРД

PT

PT9000

BERLIET BMC

Тугра

БРАНТНЕР

ТА 20053

БУХЕР

БУ

БУ 200

ГУСЕНИЦА

730 769К 769Д 775

775Г

Серия D

D30

ШЕВРОЛЕ

Сильверадо

СИТРОЕН

Перемычка

Перемычка 2. 0 Перемычка 2.2

КЛУБНЫЙ АВТОМОБИЛЬ CONOW DAEWOO

Серия D

D120

Новус

ДАФ

CF

CF 65 CF 75 CF 85

ЛФ

ЛФ 45 ЛФ 55

XF

XF 95 XF 105 XF 106 XF 460

ДАЙЮН ДФСК

В21

ДОДЖ

ОЗУ

ОЗУ 3500 ОЗУ 5500

ДУСАН

325

DX

DX140

Дунфэн ЭБРО ЭРФ

ЕР

ЕР6

ФАО

КА

ФИАТ

Дукато

Дукато Макси

ФЛИГЛ

ТДК

ФОДЕН

Альфа

Альфа 3000

ФОРД

4136 Груз

Груз 2530 Груз 3230 Груз 3536 Груз 4142

Серия E Ranger серии L Transit

Transit 2. 4 Transit 115 Transit 350

ФОРЛАНД ФОТОН

Ауман

ФРЕГТЛАЙНЕР

Колумбия FL

FL112 FLC

ГАЗ

53 5204

ГИНАФ

Серия C

C 3128

Г серия

Г 5447

Серия М

М 3233 М 3333 М 3335 М 4243 М 4446 М 5250 М 5350 М 5450

Серия X

X 3232 X 3335 X 4241 X 4243 X 4446 X 5250 X 5350 X 5450

ГМС

C-серия

C7500

ХАНОМАГ ХИАБ ХИНО

700

ХОНЯН

ГЕНЛИОН

ХОВО

Серия A

A7

ZZ

ZZ3257 ZZ4257

ХЕНДАЙ

Серия EX

EX8

Серия H

h200 h450

Серия HD

HD65 HD72 HD78 HD120

Хайва ИФА

Серия H

h4

L-серия

L60

МЕЖДУНАРОДНЫЙ

4200 4300 4700

ИСУЗУ

CYH

CYH51

НПР

НПР75 НПР85

NPS

NPS75

НКР

НКР70 НКР71 НКР90

ИВЕКО

Ежедневно

Ежедневно 35 Ежедневно 40 Ежедневно 45 Ежедневно 50 Ежедневно 55 Ежедневно 60 Ежедневно 65 Ежедневно 70 Ежедневно 72

ЕвроКарго

ЕвроКарго 65 ЕвроКарго 75 ЕвроКарго 80 ЕвроКарго 90 ЕвроКарго 100 ЕвроКарго 120 ЕвроКарго 130 ЕвроКарго 135 ЕвроКарго 140 ЕвроКарго 150 ЕвроКарго 160 ЕвроКарго 170 ЕвроКарго 180 ЕвроКарго 190 Еврокарго ML

Евростар

Евростар 240 Евростар 440

Eurofire Eurotech

Eurotech 190 Eurotech 240 Eurotech 260 Eurotech 380 Eurotech 400 Eurotech 440

Eurotrakker

Eurotrakker 190 Eurotrakker 260 Eurotrakker 340 Eurotrakker 350 Eurotrakker 380 Eurotrakker 410 Eurotrakker 420 Eurotrakker 720

Магирус

Магирус 160 Магирус 190 Магирус 260 Магирус 330 Магирус 410

Stralis

Stralis 190 Stralis 260 Stralis 270 Stralis 310 Stralis 350 Stralis 360 Stralis 400 Stralis 420 Stralis 430 Stralis 450 Stralis 460 Stralis 480 Stralis 500 Stralis 560

Траккер

Trakker 260 Trakker 310 Trakker 330 Trakker 340 Trakker 350 Trakker 360 Trakker 380 Trakker 410 Trakker 420 Trakker 440 Trakker 450 Trakker 500 Trakker 720

Turbo Daily Turbostar

Turbostar 190 Turbostar 240 Turbostar 260 Turbostar 330

Истраил JAC

ГФУ №

Н56 Н120

ЕЛЧ КАМАЗ

4310 5320 5511 6522 6540 55102 55111 65115 65117

КЕНВОРТ

C-серия

C500 C550

Серия T

T400

Серия W

W900

КИА

K-серия

K2700

КОМАТСУ

НМ

НМ350

КрАЗ

255 65032 В

ЛДВ ЛИАЗ

18 серия 151 серия

МАГИРУС

Дойц

Дойц 130

MAGIRUS-DEUTZ MAN

Серия A

A11 A12 A23

F-серия

F90

L-серия

L75 L2000

NL series TGA

TGA 18. 310 TGA 18.320 TGA 18.350 TGA 18.360 TGA 18.400 TGA 18.430 TGA 18.440 TGA 18.480 TGA 26.310 TGA 26.320 TGA 26.350 TGA 26.360 TGA 26.390 TGA 26.400 TGA 26.410 TGA 26.413 TGA 26.430 TGA 26.440 TGA 26.460 TGA 26.480 TGA 26.530 TGA 28.310 TGA 28.360 ТГА 28.430 ТГА 28.480 ТГА 32.390 TGA 33.400 TGA 33.430 TGA 33.440 TGA 33.480 TGA 35.350 TGA 35.360 TGA 35.390 TGA 35.400 TGA 35.430 TGA 35.440 TGA 35.480 TGA 41.400 TGA 41.410 TGA 41.430 TGA 41.440 TGA 41.460 TGA 41.480

ТГЭ

ТГЭ 3.180 ТГЭ 5.180 ТГЭ 6.180

TGL

TGL 7.150 TGL 8.150 TGL 8.180 TGL 8. 220 TGL 8.250 TGL 12.180 TGL 12.210 TGL 12.220 TGL 12.240 TGL 12.250 TGL 8.180

TGM

TGM 12.250 TGM 13.240 TGM 13.250 TGM 13.290 TGM 15.240 TGM 15.250 TGM 15.290 TGM 18.240 TGM 18.250 TGM 18.280 TGM 18.290 TGM 18.320 TGM 18.340 TGM 26.290 TGM 26.340

TGS

TGS 18.320 TGS 18.360 TGS 18.400 TGS 18.430 TGS 18.440 TGS 18.480 TGS 22.400 TGS 26.320 TGS 26.360 TGS 26.400 TGS 26.420 TGS 26.440 TGS 26.460 TGS 26.470 TGS 26.480 TGS 26.500 TGS 26.510 TGS 26.540 TGS 28.360 TGS 28.440 TGS 28.500 TGS 32.360 TGS 32.400 TGS 33.360 TGS 33.400 TGS 33. 420 TGS 33.430 TGS 33.440 TGS 33.480 TGS 33.510 TGS 35.400 TGS 35.420 TGS 35.430 TGS 35.440 TGS 35.460 TGS 35.470 TGS 35.480 TGS 35.500 TGS 35.510 TGS 35.540 TGS 37.470 TGS 41.360 TGS 41.400 TGS 41.420 TGS 41.430 TGS 41.440 TGS 41.470 TGS 41.480

TGX

TGX 18.400 TGX 18.440 TGX 18.460 TGX 18.480 TGX 24.460 TGX 26.360 TGX 26.400 TGX 26.420 TGX 26.440 TGX 26.460 TGX 26.480 TGX 26.500 TGX 26.510 TGX 26.520 TGX 26.540 TGX 26.560 TGX 33.440 TGX 33.560 TGX 33.580 TGX 35.480 TGX 35.500 TGX 35.540 TGX 35.560

MAN-VW МАЗ MAZDA

E-серия

E2200

МЕЙЛЛЕР

44

МЕНЗИ МАК MERCEDES-BENZ

Actros

Actros 1824 Actros 1831 Actros 1832 Actros 1835 Actros 1836 Actros 1840 Actros 1841 Actros 1843 Actros 1844 Actros 1845 Actros 1848 Actros 1851 Actros 1936 Actros 2032 Actros 2040 Actros 2531 Actros 2532 Actros 2535 Actros 2536 Actros 2540 Actros 2541 Actros 2542 Actros 2543 Actros 2544 Actros 2545 Actros 2546 Actros 2548 Actros 2551 Actros 2563 Actros 2631 Actros 2632 Actros 2635 Actros 2636 Actros 2640 Actros 2641 Actros 2643 Actros 2644 Actros 2646 Actros 2648 Actros 2650 Actros 2651 Actros 2655 Actros 2660 Actros 2745 Actros 3235 Actros 3236 Actros 3240 Actros 3241 Actros 3243 Actros 3244 Actros 3246 Actros 3248 Actros 3331 Actros 3332 Actros 3335 Actros 3336 Actros 3340 Actros 3341 Actros 3343 Actros 3344 A ctros 3346 Actros 3348 Actros 3351 Actros 3541 Actros 3848 Actros 4140 Actros 4141 Actros 4143 Actros 4144 Actros 4146 Actros 4148 Actros 4151 Actros 4448 Actros 4844 Actros 5044

Антос

Антос 2532 Антос 2540 Антос 2543

Arocs

Arocs 1832 Arocs 1843 Arocs 1845 Arocs 2545 Arocs 2640 Arocs 2643 Arocs 2645 Arocs 3240 Arocs 3243 Arocs 3246 Arocs 3251 Arocs 3258 Arocs 3263 Arocs 3342 Arocs 3343 Arocs 3345 Arocs 3348 Arocs 4142 Arocs 4143 Arocs 4145 Arocs 4151

Atego

Atego 815 Atego 816 Atego 817 Atego 818 Atego 822 Atego 823 Atego 824 Atego 918 Atego 1017 Atego 1018 Atego 1023 Atego 1217 Atego 1218 Atego 1221 Atego 1222 Atego 1223 Atego 1224 Atego 1318 Atego 1323 Atego 1324 Atego 1328 Atego 1518 Atego 1523 Atego 1524 Атего 1528 Атего 1529Atego 1624 Atego 1725 Atego 1823 Atego 1828 Atego 1928 Atego 2628

Аксор

Аксор 1823 Аксор 1824 Аксор 1826 Аксор 1828 Аксор 1829 Аксор 1833 Аксор 1928 Аксором 2528 Аксором 2529 Аксор 2533 Аксор 2536 Аксором 2543 Аксором 2629 Аксор 2633 Аксором 2643 Аксор 3240 Аксор 3340 Аксором 4140 90 933 Аксор 2643 Аксор 3240 3340 Axor 4140 90 90 933 2643 Axor 3240 3340 Axor 4140 90 90 90 90 933 Axor 2643 3240 Аксор 3340 412

Econic

Econic 1828 Econic 2628 Econic 2629

ЛК

ЛК 809 ЛК 814 ЛК 817 ЛК 914

МБ SK

SK 1417 SK 1722 SK 1729 SK 1820 SK 1824 SK 1838 SK 1929 SK 2024 SK 2435 SK 2527 SK 2531 SK 2538 SK 2544 SK 2628 SK 2629СК 2631 СК 2635 СК 2638 СК 3234 СК 3535

Спринтер

Спринтер 309 Спринтер 311 Спринтер 313 Спринтер 314 Спринтер 316 Спринтер 411 Спринтер 413 Спринтер 416 Спринтер 513 Спринтер 515 Спринтер 516 Спринтер 518 Спринтер 519

Unimog

Unimog U90 Unimog U500 Unimog U1200 Unimog U1300 Unimog U1450 Unimog U1500 Unimog U1650 Unimog U4000 Unimog U5000

Варио

Варио 614 Варио 615 Варио 616 Варио 813 Варио 814 Варио 815 Варио 816 Варио 818

Зетрос

МЕЙЕР МИЦУБИСИ

Canter

Canter 3C Canter 7C Canter 75 Canter FE

Серия D

МОНТРАКОН МОКСИ

МТ

МТ31 МТ36

МУЛЬТИКАР

M-серия

M 26 M 30

Мицубиси Фусо

Кантер

Кантер 7C Кантер 9

НИДО НИССАН

Атлеон

Атлеон 56. 15 Атлеон 80.14

Такси

Такси 35.14

Опель

Мовано

Мовано 2.3 Мовано 2.5

Виваро

ОРТЕУС ПЕГАСО

1223 1231

PETERBILT PIAGGIO

Обезьяна Портер

ПРОНАР

T679

РЕНО

B-110 G-серия

G170 G210 G230 G260 G270 G290 G300 G340

Керакс

Kerax 270 Kerax 300 Kerax 320 Kerax 340 Kerax 350 Kerax 370 Kerax 380 Kerax 385 Kerax 410 Kerax 420 Kerax 430 Kerax 440 Kerax 450 Kerax 500

Magnum

Magnum 420 Magnum 440 Magnum 460 Magnum 500 Magnum AE

Менеджер Mascott

Mascott 150 Mascott 160

Мастер

Мастер 2. 3

Максити

Максити 130

Midliner

Midliner 150 Midliner 160 Midliner 170 Midliner 180 Midliner 210 Midliner 230

Midlum

Midlum 150 Midlum 180 Midlum 190 Midlum 210 Midlum 220 Midlum 240 Midlum 250 Midlum 270 Midlum 280 Midlum 300

Премиум

Премиум 210 Премиум 250 Премиум 260 Премиум 270 Премиум 280 Премиум 300 Премиум 310 Премиум 320 Премиум 340 Премиум 370 Премиум 380 Премиум 400 Премиум 410 Премиум 420 Премиум 430 Премиум 440 Премиум 450 Премиум 460 Премиум Lander

Серия T

T430 T440 T460 T480 T520

2000 ТРМ 10000

РОСС ЗАУРЕР САВЬЕМ САЗ

3507

SCANIA

Серия G

G144 G164 G340 G360 G380 G400 G410 G420 G440 G450 G480 G490

K-серия L-серия

L124 LBS

P-серия

P92 P93 P94 P113 P114 P124 P230 P250 P270 P280 P310 P320 P340 P360 P370 P380 P400 P410 P420 P440 P450

Серия R

R113 R114 R124 R142 R143 R144 R164 R380 R400 R410 R420 R440 R450 R470 R480 R490 R500 R520 R560 R580 R620 R650 R730

Серия T

T112 T114 T124 T142 T144

ШМИДТ

Нидо Стратос

SDLG SHACMAN SHACMAN ШЭАНСИ

Серия F

F3000

SX X3000

СИНОТРУК СИСУ

Е-серия

Е11 Е12 Е13 Е14 Е18

СК СМ

ШКОДА-ЛИАЗ ЗВЕЗДА

266

СТЕЙР

17С 19С 26С 32С 1491

Стерлинг

Литовский

ТАТА ТАТРА

148 163 815 Jamal Phoenix серии T

T158 T815

ТЕРБЕРГ

FL

FL 1350

FM

FM 1350 FM 1850 FM1850 FM 2000 FM 2850 FM2850

РТ ЮТ

ТЕРЭКС

ТА

ТА 300

ТОМАС ТОЙОТА

Дайна

Дайна 100 Дайна 150 Дайна 250

Хино

ПРИЦЕП УНИК УРАЛ

4320 5557

VAIA ФОЛЬКСВАГЕН

Crafter

Crafter 2.

Добавить комментарий

Ваш адрес email не будет опубликован.
