Установка режима работы системыОсновные технические характеристики универсальной установки гидроабразивной резки с ЧПУ для водоструйной резки под сверхвысоким давлением серии Dardiwaterjet показаны в таблице
| Параметр/модель | DWJ-A-2 | DWJ-A-3 | DWJ-A-4 | |
Макс. | 300МПа | |||
Коэффициент давления | 24:1 | |||
Макс. Пропускная способность воды | 3.7 л/мин. | |||
Макс. Диаметр выпускного отверстия | 0.30 мм | |||
Функция резки | Произвольная кривая на одной плоскости | |||
Размер рабочего стола | 2000 на 1500 мм | 1400на 800 мм | 3000 на 2000 мм | |
Контрольная величина | 0. | |||
Основная мощность двигателя | 22КВт | |||
Напряжение | 380 В перем.тока+/-10%,50 Гц | |||
Температура | 0-40С | |||
Давление
02мм 0.01мм 0.02ммМеханическая система
Характеристика механической системы
Универсальная гидроабразивная резка с ЧПУ для водоструйной резки под сверхвысоким давлением серии Dardiwaterjet имеет следующие особенности:
- Использование высокоточной одиночной ведущей поверхности позволяет уменьшать трение, которое предотвращает медленное перемещение механизма при работе.
- Механизм приводится в действие шаговым двигателем, что делает механизм высокоточным.
- Роликовый ведущий и шаровый ходовой винты препятствуют износу движущихся частей механизма и гарантируют точную работу механизма.
- Защитные покрытия гарантируют защиту всех деталей механизма от загрязнения и повреждений.
Подбор материала
Если вторичное расположение точно и зазор движущихся частей гидроабразивного станка вне ограничений, необходимо выбрать материал механическим путем.
Выбор материала происходит в два этапа:
- выбор материала ходового винта
- выбор материала подшипника
Выбор материала ходового винта
Выбор направления Х и направления У установки гидроабразивной резки происходит внутри вращения шарового ходового винта. Выбор направления Z осуществляется обычным шаровым ходовым винтом. Вы можете подобрать гайку, которая накручивается на ходовой винт для того, чтобы отрегулировать интервал ходового винта. Необходимым требованием является то, что интервал должен быть небольшим и одновременно оставлять винт подвижным.
Подбор зазора подшипника
Шаровый ходовой винт, который может устанавливаться в направлениях Х и У допускает четыре угла подшипника, который имеет такие характеристики как хорошая жесткость и высокая скорость вращения.
Интервал между направлениями подшипника Х и У должен подбираться путем использования двигателя привода шлифовального круга и кольцевой прокладки между подшипниками в основании. В ходовом винте направления Z имеется два шаровых подшипника, концевая муфта которого находится снаружи, что позволяет ходовому винту иметь свободный ход. Затем можно подогнать круглую гайку на месте соединения у основания подшипника для того, чтобы установить интервал ведущей оси направления Z. Порядок выполнения действий:
- поместите стальной шар в центральное отверстие соединительной муфты
- приложите конец измерительного прибора к поверхности стального шара
- поверните ходовой винт против часовой стрелки
Разницей значений на индикаторе будет являться интервал направления оси подшипника. Направление осей ходового винта устанавливается в диапазоне 0.03 мм.
Станки гидроабразивной резки — «СпецТехСнаб»
Наша компания предлагает к поставке станки гидроабразивной резки модели HEADконсольного и портального типа.

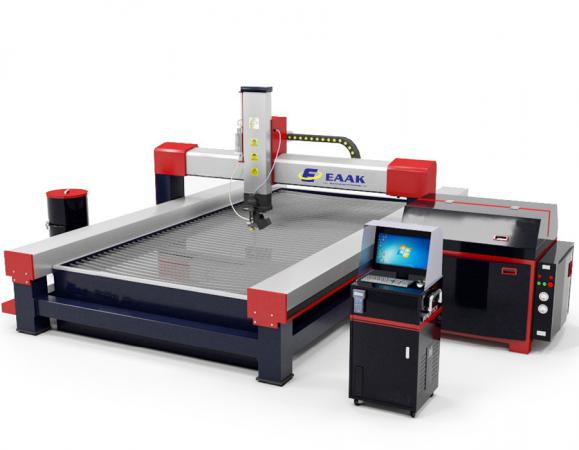

Рис.1 Портальный тип станка гидроабразивной резки.
Рис.2 Консольный тип станка гидроабразивной резки.
Рис.3 Роботизированная установка гидроабразивной резки.
Рис.4 Станок гидроабразивной резки в 5-ти осях.
Рис.5 Детали выполнены резкой в 5-ти осях.
Преимущество технологии гидроабразивной резки:
— Большая толщина резки до 100мм.
— Гидроабразивная резка исключает термическую деформация материала, образование заусенцев, не требует дополнительной обработки кромок.
— Раскрой комбинированных материалов, с различными свойствами и разной температурой плавления слоев.
— Сравнительные технологии раскроя лазерной, плазменной, абразивной и гидроабразивной резками приведены в таблице 1.
Сравнительные технические характеристики технологий раскроя (Таблица 1.)
| Наименование параметра | Технология резки | |||
| Лазерная | Плазменная | Абразивными кругами | Гидро-абразивная | |
| Перегрев в зоне реза | да | да | нет | |
| Деформация материала | да | да | нет | нет |
| Образование заусенцев | да | да | да | нет |
| Потери материала при резке | высокие | умеренные | умеренные | минимальные |
| Вредные испарения при резке | да | да | да | нет |
| Резка нескольких деталей | невозможна | невозможна | да | да |
| Максимальная толщина резки, мм | до 25 | до 80 | до 120 | до 100 |
| Резка не металлических изделий | невозможна | невозможна | да | да |
Гидроабразивная режущая установка состоит из:
— координатный стол с ванной;
— привода перемещений режущих головок;
— насоса высокого давления;
— системы управления;
— автоматическая система подачи абразива;
— режущая головка;
— система фильтрации.
Технические параметры:
Высота перемещения по оси Z, мм: 150
Min зона обработки, мм: 1000х1000
Рабочее давление, Мра: 330-350
Мах рабочее давление, Мра: 380
Мах расход воды, л/мин: 3,7
Мах расход масла, л/мин: 90
Мощность двигателя насоса, кВт: 30
Мультипликатор: Accustream (США)
Объем аккумулятора, л: 1,2.
Станок гидроабразивной резки модели HEAD целесообразно использовать для раскроя конечных изделий, не требующих дальнейшей обработки. Угол кромки при раскрое в большинстве случаев составляет 90 градусов. А шероховатость кромки минимальна.
Станок гидроабразивной резки подходит для сложного раскроя хрупкого неметаллического материала, в том числе и камня.
Раскрой материалов выполняется с низкой температурой резки. Температура в зоне реза станка HEAD составляет всего 400С, что позволяет резать материалы без окалины, заусениц и дефор-мации.
Свойства
В станках гидроабразивной резки HEAD процесс раскроя выполняется без вибрации, так как в конструкции не применяется шпиндель, который вращается и предает вибрацию на консоль и станину.
Консольные станки, выполняются с различными размерами рабочей зоны Для загрузки материала полностью открыто три стороны рабочей зоны, что позволит экономить время.
Рабочий стол и консоль не соприкасаются друг с другом. Загружая материал для резки можно быть уверенным в точности раскроя.
Технология резки:
Вода подается под давлением в 300-380 МРа, со скоростью 1200 м/с, через дроссель диаметром 0,2-0,4мм и поступает в камеру, где смешивается с сухим песком. Затем смешанный раствор из камеры, проходит под большим давлением через режущую головку на раскраиваемый материал и происходит его резка.
Рабочий стол
Консольные станки гидроабразивной резки состоят из корпуса (ось Y), портала (ось Х), Z оси, системы высокого давления, режущей системы, система управления ЧПУ и т.
д.
Особенности станка гидроабразивной резки консольного типа:
1. Загрузка и выгрузка заготовок осуществляется с 3-х сторон.
2. Ванна надежная и прочная, выполнена из стали толщиной 5 мм и покрыта 3-мя слоями эпоксидной краски.
3. Принимается раздельная конструкцию станка, то есть стол-резервуар и рама (станина) станка выполнены отдельно и не соприкасаются при работе оборудования, что исключает вибрацию и температурные деформации.
4. Фундамент станка, литая чугунная станина, гарантирует необходимую жесткость при тяжелых условиях эксплуатации и обеспечивает точность процесса резки.
Высокая производительность резки достигается благодаря ускоренной и равномерной подаче абразива, а также автоматическому контролю над всем процессом подачи абразива.
Пневматический клапан обеспечивает бесперебойную подачу абразивного материала исключая засорения.
Объем бака для абразива – 200 литров, что обеспечивает; 8-ми часовой режим работы.
Для облегчения конструкции и предотвращения коррозии и сокращения уровня вибрации балка подвижного портала изготовлена из алюминия, его характеристики: лёгкий вес, хорошая конструкция, самая передовая технология в области гидроабразивной резки.
В конструкции станков применяются серводвигатели японского производителя YASKAWA, отличающиеся высоким качеством и обеспечивающие раскрой любого материала.
Высокую точность и скорость резки обеспечивают направляющие и ШВП (АВВА), произведенные в Тайване.
Насос высокого давления
Система высокого давления – сердце станка гидроабразивной резки, именно благодаря его работе создается необходимое давление для того, чтобы вода стала высокоточным резаком, способным работать непрерывно на протяжении 24 часов в сутки.
С помощью насоса высокого давления вода сжимается до необходимого давления и затем подается в режущую головку по трубопроводам. Режущая головка обеспечивает преобразование энергии воды, сжатой под высоким давлением, в кинетическую энергию высокоскоростной водноабрзивной струи и ее окончательное формирование в качестве режущего инструмента.
Насос выполнен с одним мультипликатором (см. ниже).
Применение высококачественных материалов, высоких технологий обработки, строгий контроль качества, гарантия долгой, непрерывной устойчивой работы.
Станок имеет систему фильтрации, для уменьшения твердых примесей в воде, обеспечивающую защиту и долгий срок службы уплотнений системы высокого давления, а также режущей головки (смесительная трубка и сопло).
Максимальное давление до 380 Мра, рабочее давление 330-350 Мра.
Гидроаккумулятор, объёмом 1,3л (см. ниже) обеспечивает устойчивое давление резки, сглаживает пульсации давления воды и обеспечивает ее непрерывный поток для процесса резки.
Двухуровневое увеличение давления на входе, автоматическая сигнализация и защитная функция при недостаточной подаче воды, избегают повреждения оборудование и влияют на производительность оборудования и максимально снижают пульсации давления воды, ;увеличивают срок службы плунжера.
В станке установлен интегрированный теплообменник, который поддерживает оптимальную температуру масла.
Ручная плавная регулировка давления, удобно и надёжно.
Режущая головка
Универсальная режущая головка (см. ниже), обеспечивает нужную концентрацию смеси воды и песка между алмазным соплом и смесительной трубкой.
Пневматический клапан, FLOW-структуры, обеспечивает мгновенное открывание и закрывание подачи воды под высоким давлением.
Смесительная трубка американского производителя, имеет долгосрочный срок службы.
Система подачи абразива
Система подачи абразива (см. ниже), служит для автоматической транспортировки абразива к режущей головке станков гидроабразивной резки. Передача абразивной смеси осуществляется посредством цифрового устройства, которое способно значительно увеличить эффективность.
Это оборудование обеспечивает автоматическую доставку абразива из большого бака к маленькому, расположенному на оси Z, постоянно поддерживая необходимый уровень абразива в маленьком баке.
Большой бак имеет колеса, что позволяет перемещать его к месту хранения абразива.
Ручная регулировка расхода подачи абразива через разные размеры отверстий в маленьком баке (см. ниже), расположенном на оси Z. Простота и легкость обслуживания.
Система умягчения воды
Система служит удаления кальция и магния из воды. Это позволяет увеличить срок службы основных элементов режущей головки, а также уплотнений системы высокого давления.
Система ЧПУ
Основные технические характеристики:
1. Использование IPC (Управление производственным процессом): легко выполнять управление графическим пользовательским интерфейсом и процессом резки в режиме реального времени. В тоже время, удобно для отправки и совместного использования файлов между оператором и конструктором по сети.
2. 19′ ЖК-дисплей удобен для оператора в наблюдении и уменьшает нагрузку на глаза.
3. Монитор можно повернуть на 180 градусов, удобно наблюдать и управлять работой.
4. PLC (Программируемый логический контроллер) позволяет достичь гибкое управление при помощи компьютера.
Технические характеристики ПК гидроабразивного станка
ПК промышленного назначения, профессиональное программное обеспечение гидроабразивной резки основано на базе ОС Windows XP. У них имеют такие функции создания и запуска модели и функция ввода модели и автоматической программирования.
Поддержка файлов формата DXF и любое автоматическое программирование для создания кода управляющей программы. Файл формата DXF из системы автоматизированного проектирования AUTOCAD не требует программного обеспечения для дальнейшего преобразования. Это нормально использовать его из программного обеспечения системы ЧПУ и выполнять изображения в файлах формата DXF автоматически
Функция запоминания координат после отключения электроснабжения.
Удобная остановка, продолжение обработки из любой функции, в процессе обработки изготовления детали ,после остановки программы , вручную или MDI переместить станок на любое место, можно автоматически продолжать обработать заготовки, не нужно возвращаться в исходную точку. Можно начинать запуск с произвольной точки в программном обеспечении.
Установка времени задержки: клапана высокого давления on/off, подачи воды на станции высокого давленияи времени задержки включения клапана для подачи абразивного песка.
Функция сохранения параметров резки: база сохранения параметров резки разных материалов.
Автоматическая установка внутреннего радиуса смесительной трубки, так что ширина реза при изменении не влияет на точность резки и повторяет рисунок.
Автоматическое управление точками входа и выхода резки, автоматический расчет длины реза и время обработки.
Технические параметры:
Высотаперемещения по оси Z , мм: 200
Рабочее давление, Мра: 300-420
Точность резки, мм: ±0.
1
Max расход воды, л/мин: 3.8
Мощность электродвигателя насоса, кВт: до 37
Min размеры стола-резервуара, мм: 3000х2000
Max размеры стола-резервуара, мм: 6000х2000
Мультипликатор: Accustream (США)
Объем аккумулятора, л: 1,2.
Область применения портального станка гидроабразивной резки:
Портальный станок гидроабразивной резки модели HEAD имеет широкую область применения. Применяется для резки больших размеров (по длине и ширины) листов металла, природного и искусственного камня, изделий из пластика, полимеров, резины, из комбинированных, пористых материалов, стекла в том числе и многослойного.
Портальные станки гидроабразивной резки имеют применение в авиационной и автомобильной промышленности.
Особенности портального станка гидроабразивной резки:
— Все механические детали станка выполнены из антикоррозийных материалов: нержавеющей стали, алюминия, или покрыты специальной краской применяемой в машиностроении.
— Портал закрыт снаружи водонепроницаемым кожухом.
— Система подачи абразива оснащена чувствительной системой дозировки, изолирована от влаги.
— Рама станка прочная, загрунтованная и покрашена 3-мя слоями эпоксидной краски.
— Загрузка и выгрузка заготовок осуществляется с 3-х сторон. Это решает проблему портальных установок, на которых загрузка и разгрузка материала происходит с 2-х сторон и имеются ограничения по размеру заготовок.
- Установлен насос американского производителя ACCUSTREAM.
- Установлены серводвигатели японского производителя YASKAWA, отличающиеся высоким качеством и обеспечивающие раскрой любого материала.
- Высокую точность и скорость резки обеспечивают направляющие и ШВП (АВВА), произведенные в Тайване.
- Установлен теплообменник, для поддержания оптимальной температуры масла.
-
Фильтр имеет 3-ри фильтр элемента, для фильтрации твердых примесей в воде.
- Автоматическая сигнализация для контроля падения входного давления воды из внешней системы.
- Многократная фильтрация масла, сигнализация загрязнения, сигнализация температуры масла для обеспечения работы насоса и увеличения срока службы.
- Аккумулятор для более эффективного обеспечения стабильности давления в системе и достижения наилучшего качества резки.
- 9′ ЖК-дисплей для отображения всех текущих процессов и параметры работы насоса, удобен для оператора в наблюдении и уменьшает нагрузку на глаза.
- Монитор; можно повернуть на 180 градусов, удобно наблюдать и управлять работой.
- Фундамент станка, литая чугунная станина, гарантирует необходимую жесткость при тяжелых условиях эксплуатации и обеспечивает точность процесса резки.
- Объем бака для абразива составляет 200 литров, что обеспечивает 8-ми часовой режим работы.
Найти на этом сайте: Водоструйный резак Акция Увидеть гидрорезку в действии Фотографии водоструйной машины Программное обеспечение для гидроабразивной резки Список запчастей для гидроабразивной машины Более подробная техническая информация Станок плазменной резки с ЧПУ |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
..
дюйм (4000 бар) гидроабразивная резка
..
дюйм (4000 бар) машина для резки водой
подробности…
Станок для гидроабразивной резки | Система гидроабразивной резки
Станок для гидроабразивной резки:
Полное руководство по часто задаваемым вопросам
1. Что такое станок для гидроабразивной резки?
Станок для гидроабразивной резки представляет собой машину, в которой используются водяные насосы и насадки для изготовления драгоценных камней для изготовления водяных стрел под высоким давлением.
2. Что такое процесс гидроабразивной резки?
Гидроабразивная резка представляет собой струю воды под высоким давлением, по которой гранатовый песок проходит через сопло. Частицы песка разрушают материал с высокой скоростью, оставляя гладкую и точную поверхность среза. Струя воды может резать практически все типы материалов и является наиболее универсальным процессом.
3. Каковы основные компоненты системы гидроабразивной резки?
В основном состоит из 4 частей:
- Платформа для резки
- Водяной насос высокого давления
- Система управления ЧПУ
- Автоматическая система подачи песка
4.
Каковы преимущества использования гидроабразивной резки?- Процесс резки не влияет на структуру материала.
- Не имеет зоны термического влияния и не изменяет химические свойства материала.
- Легко получить перфорацию, острые углы, фаски и формы с наименьшим внутренним радиусом.
- Высокая точность и малые потери материала
- Гладкие края обработки, снижающие потребность во вторичной обработке
- Защита окружающей среды, при резке не образуются вредные газы
5. Как работают водяные струи?
Шаг первый:Водяной насос высокого давления обеспечивает подачу воды под давлением выше 50000 фунтов на квадратный дюйм.
Шаг второй: Вода под высоким давлением выносит песок и брызги из режущей головки.
Шаг третий:
Управляет траекторией резки струйных головок через систему управления ЧПУ для завершения резки.
6.
Насколько точна гидроабразивная резка?Точность гидроабразивной резки может достигать +/- 0,001 дюймов, а процесс резки остается стабильным. Процесс гидроабразивной резки является первым выбором для резки точных деталей.
7. Какова скорость гидроабразивной резки?
Вода под высоким давлением прорезает материал через сопло со скоростью струи примерно 3500 фут/с ( 760 м/с ).
8. Какие материалы можно резать водяными струями? №
Универсальность — главная особенность водомета. ОДНА ЖЕ струя воды может разрезать практически любой материал.
9. Материалы какой толщины можно резать гидроабразивной струей?
Струя воды может резать любую толщину. Когда толщина материала меньше 4 дюймов, резка может поддерживать строгую точность, а при резке материала более 12 дюймов можно достичь окончательной формы. Однако в большинстве случаев гидроабразивная резка выполняется на материалах размером 3 дюйма или меньше.
10. Что нельзя разрезать гидроабразивной струей?
Алмаз и закаленное стекло — очень немногие материалы, которые нельзя разрезать струями воды.
11. Какое качество кромки при гидроабразивной резке?
Гладкая режущая поверхность также характерна для водяной струи, что очень удобно для сокращения потребности во вторичной обработке.
12. Можно ли резать металл струей воды?
Станок для гидроабразивной резки может резать все виды металлов. В процессе резки отсутствует зона термического влияния, а металлический материал не имеет следов деформации, прижогов, трещин и т.п.
13. Можно ли резать гранит струей воды?
Система гидроабразивной резки особенно подходит для обработки таких камней, как мрамор и гранит. Гладкая режущая кромка очень популярна в камнеобрабатывающей промышленности.
14. Можно ли резать дерево водометом?
Конечно! Широта водяных струй превосходит все наши ожидания. Гидроабразивная резка также может резать другие материалы, включая стекло, керамическую плитку и бетонную плитку.
15. Какой абразив используется при гидроабразивной резке?
Выбор большинства гранатовых абразивов обусловлен тем, что они довольно твердые и при разрушении образуют острые края, поэтому они очень подходят для станков гидроабразивной резки.
16. Каково процентное содержание абразивов и воды в смеси?
Шлифовальная смесь состоит из 70% воды и 30% абразива . SAME предлагает автоматическую систему подачи песка для повышения эффективности производства и снижения трудоемкости.
17. Гидроабразивная резка лучше лазерной?
Преимущество гидроабразивной резки по сравнению с лазерной резкой заключается в том, что она позволяет резать более широкий спектр материалов, а материалы не производят термического воздействия.
18. Какие отрасли промышленности в настоящее время используют станки гидроабразивной резки?
От производства бумаги до аэрокосмической промышленности, гидроабразивная струя используется в производстве многих продуктов, которые вы, возможно, не ожидаете.
19. Можете ли вы добиться однородности производственных деталей с помощью ТАКОЙ же машины для гидроабразивной резки?
Да, вы можете использовать ОДИНАКОВУЮ гидроабразивную резку для достижения однородности производственных деталей. Вы должны иметь все характеристики деталей с самого начала процесса резки, а затем правильно настроить систему ЧПУ не только для достижения однородности формы детали, но и для минимизации логистических потерь.
20. Как вы используете оборудование для гидроабразивной резки, чтобы ваш бизнес быстро развивался?
При рассмотрении вопроса об использовании станков гидроабразивной резки для производства необходимо учитывать множество факторов.
Это основной фактор, который следует учитывать при быстром развитии бизнеса по производству гидроабразивной резки:
- Вы должны убедиться, что спецификация установки завершает процесс установки станка для гидроабразивной резки.
- Вы должны выбрать использование новейших технологий для повышения эффективности производства.
- Вы всегда должны поддерживать связь с производителем оборудования, чтобы узнавать о новейших технологиях резки.
- При выборе оборудования для гидроабразивной резки следует учитывать выбор режущего оборудования, отвечающего высоким производственным стандартам.
- В дополнение к необходимой системе гидроабразивной резки вам также необходимо выбрать подходящие аксессуары в соответствии с потребностями вашего бизнеса для повышения эффективности.
21. Предоставляет ли SAME техническую поддержку для машин гидроабразивной резки?
Да, SAME предоставляет пожизненную техническую поддержку для машин гидроабразивной резки.
Это гарантирует, что вы:
- Транспортируете машину.
- Установите машину.
- Проверьте и протестируйте машину после установки.
- Техническое обучение оператора.
- Гарантия на машину до 12 месяцев (или 2500 часов).
- Пожизненное обслуживание и гарантия. Поставка запчастей.
- Специальное предложение для новых продуктов и новых технологий.
Полная техническая поддержка избавит вас от беспокойства.
22. Какое режущее оборудование самое лучшее?
Лучшее оборудование для резки, которое вы можете использовать, — это гидроабразивная резка. Его универсальность и простота использования позволяют использовать его во всех сферах жизни.
23. Сколько стоит станок для гидроабразивной резки с ЧПУ?
Цена станка гидроабразивной резки зависит от качества, размера и производительности станка. Окончательная цена машины составит от 40 000 до 200 000 долларов США.
SAME стремится удовлетворить ваши разнообразные потребности в обработке с максимальной эффективностью затрат.
24. На что следует обратить внимание при покупке станка гидроабразивной резки?
(1) Стоимость машины.
Вам следует подумать о покупке машины в рамках вашего бюджета. Сюда входят расходы на покупку, эксплуатацию и техническое обслуживание машины.
