Урб 2а2 технические характеристики: УРБ-2А-2 — буровая установка 2а2, купить по ценам завода, фото и характеристики

Буровая установка УРБ 2А2: характеристики

Буровая установка УРБ 2А2 является одной из самых универсальных в своем классе. Машина предназначена для создания скважин взрывного и водозаборного типа, разведки различных месторождений. Кроме того, она используется в сфере нефтепереработки, геофизике, разработке полезных ископаемых, инженерной геологии. Рассмотрим ее характеристики и особенности.

Как устроена машина?

Буровая установка УРБ 2А2 в штатной комплектации базируется на усиленной раме несущего типа. Она монтируется на базовой основе модернизированного автомобиля ЗИЛ-131. Грузовик отличается повышенным показателем проходимости, что позволяет проводить бурение и разведку практически в любых условиях.

Предусмотрен перемещающийся гидравлический вращающийся механизм, при помощи которого можно производить следующие манипуляции:

• Поднимать и опускать буровое приспособление.
• Выполнять наращивание длины, не отрываясь от забоя.
• Улучшать показатель качества буровых работ.

Гидравлический привод существенно облегчает весь процесс. Управляется элемент при помощи пульта с места бурильщика. Такое взаимодействие гарантирует чувствительное и оперативное бурение. Кинематическая конструкция агрегирует с мотором грузовика при помощи:

• Насосов бурового типа (НБ-50, МН-250/100, НШ-10-ЕЛ).
• Вращающегося механизма, компрессора, гидравлического мотора.
• Раздаточной и передающей коробки, узлом отбора мощности самой установки.

Описание буровой установки УРБ 2А2

Рассматриваемая техника может также устанавливаться на гусеничной базе или основе санного типа. Эти опции входят в дополнительное исполнение. Изготавливается оно под заказ, поскольку УРБ 2А2 функционирует от силового агрегата собственной колесной базы, машина не способна работать автономно без обеспечения добавочного питания.

К главному достоинству рассматриваемой техники относится конструкция, которая полностью выполнена по отечественной технологии с применением исключительно российских деталей. Данный фактор позволяет удешевить эксплуатацию без потери качества. Кроме того, спецтехника имеет высокую ремонтопригодность с возможностью заказа требуемых запчастей при максимально быстрой доставке. Поскольку все расходные элементы производятся на специализированных заводах в России, при заказе деталей нет необходимости ждать несколько месяцев, как в случае с зарубежными поставщиками. Буровая установка УРБ 2А2 может эксплуатироваться в самых сложных условиях. Машина отлично себя показала на Ямале и в Якутии.

Особенности

Данная техника эксплуатируется для геологических исследований, с возможностью разведки любых уровней до 300 метров. Она также применяется для создания скважин водозаборного назначения, сооружаемых в целях обустройства системы подачи воды различного предназначения (промышленного и бытового использования). Особенностью машины является возможность синхронной промывки или продувки обрабатываемых штреков. Стоит отметить, что общий процесс при этом не останавливается, что обеспечивает бесперебойность проведения работ.

Соединение и разборка труб выполняются за счет винтов при помощи вращателя, что позволяет исключить применение дополнительных устройств. Благодаря наличию гидравлического цилиндра, обеспечивающего подъемно-спускные манипуляции, даже при бурении пневматическими ударниками контролируется требуемое постоянное давление на забой.

Технические характеристики буровой установки УРБ 2А2

Ниже приведены параметры технического плана рассматриваемой техники:

• Стартовый диаметр работы – 19 см.
• Глубина бурения скважин (геофизических/структурных/шнековых/) – 100/300/30 м.
• Аналогичный показатель при продувке – 30 м.
• Максимальный итоговый диаметр бурения – 11,8 см.
• Оборотистость (1/2/3 скорость) – 140/225/325 вращений в минуту.
• Крутящий момент (1/2/3 скорость) – 2010/1210/830 Нм.
• Показатель давления в системе – 100 кг/см².
• Грузоподъемность мачты/инструмента – 6000/4600 кгс.
• Габариты – 8,08/2,5/3,5 м. В рабочем положении высота достигает 8,38 м.
• Вес – до 13,8 т.
• Тип компрессора – КСБУ-4ВУ1-5/9.

Эксплуатация

Буровая установка УРБ 2А2 оборудована гидравлической системой с манометрами, которые гарантируют оптимальный режим работы механизма. При помощи специальных фильтров производится очистка масла, что позволяет в несколько раз продлить эксплуатационные сроки узлов. Установленный аварийный насос механического типа позволяет вручную деактивировать установку в случае поломки автомобиля.

Подъем рабочего инструмента предусмотрен в четырех режимах: нормальном, аварийном, быстром и медленном. Его можно подвешивать в любой из приподнятых позиций благодаря опорным выдвигающимся домкратам. Спускаться инструмент также может в нескольких режимах. Простая, но надежная гидравлическая система позволяет осуществлять полноценное управление агрегатом без особых проблем.

Короб отбора мощности оборудован одной передачей и муфтой включения. Деталь зафиксирована в верхнем отсеке картера раздаточной коробки ЗИЛа. Активации раздатки самой установки осуществляется посредством карданного вала и узла отбора мощности. При помощи этого блока вращение передается на буровые и масляные насосы.

Вращатель

Механизм вращения буровой установки УРБ 2А2 , фото которой имеется выше, включает в себя коробку с тремя валами и таким же количеством скоростей, а также цилиндрические и зубчатые элементы. Вращатель размещается в стальном литом корпусе, что обеспечивает прочность и надежность узла. На контрольном пульте производится регулировка оборотов шпинделя, от нулевого режима до максимального показателя.

Гидравлический домкрат подачи включает в себя шток и цилиндр, который принимает часть реактивной нагрузки. Агрегат оборудован одной ступенью парного действия. Мачта имеет П-образную конфигурацию, сделана из швеллеров с добавочными поперечинами. Во внутренней части размещен не только домкрат, но и две трубы, на которых действует нагрузка. Подобное решение позволяет оптимизировать работу бура в тяжелых условиях. Центрирующий стол облегчает эксплуатацию инструмента.

Прочие механизмы

В устройство буровой установки УРБ 2А2 входит талевая система, позволяющая удвоить ход вращающегося устройства, она имеет усиленную конструкцию с двумя натяжными приспособлениями.

Элеватор отвечает за свинчивание или развинчивание рабочих труб и инструмента. Он имеет качественное крепление и устройство, прост в управлении. Патроны для шнеков дают возможность наращивать и поднимать узлы безопасно с контролем качества бурения. Особенности строения вращательного приспособления позволяют обеспечить удвоенную скорость перемещения. В транспортную позицию мачта переводится автоматически, в случае выхода из строя приводного мотора или трансмиссии. При помощи опорных домкратов осуществляется разгрузка базового автомобиля.

Схема

Ниже приведено схематическое изображение буровой установки УРБ 2А2, характеристики которой были рассмотрены выше, а также расшифровка цифровых обозначений.

1. Узел бурового насоса.
2. Короб отбора мощности.
3. Привод насоса.
4. Домкрат гидравлического типа
5. Компрессоры.
6. Раздатка.
7. Подъемочный цилиндр.
8. Вращательный механизм.
9. Каретка.
10. Элеватор.
11. Шнековый патрон.
12. Узел герметизации.
13. Рабочая мачта.
14. Опорный домкрат.
15. Талевое оборудование.
16. Система управления.
17. Базовое транспортное средство.
18. Рама.
19. Распределитель.
20. Обвязка гидравлического узла.

Буровая установка УРБ 2А2: технические характеристики

Буровая установка УРБ 2А2 является одной из самых универсальных в своем классе. Машина предназначена для создания скважин взрывного и водозаборного типа, разведки различных месторождений. Кроме того, она используется в сфере нефтепереработки, геофизике, разработке полезных ископаемых, инженерной геологии. Рассмотрим ее характеристики и особенности.

Как устроена машина?

Буровая установка УРБ 2А2 в штатной комплектации базируется на усиленной раме несущего типа. Она монтируется на базовой основе модернизированного автомобиля ЗИЛ-131. Грузовик отличается повышенным показателем проходимости, что позволяет проводить бурение и разведку практически в любых условиях.

Предусмотрен перемещающийся гидравлический вращающийся механизм, при помощи которого можно производить следующие манипуляции:

• Поднимать и опускать буровое приспособление.
• Выполнять наращивание длины, не отрываясь от забоя.
• Улучшать показатель качества буровых работ.

Гидравлический привод существенно облегчает весь процесс. Управляется элемент при помощи пульта с места бурильщика. Такое взаимодействие гарантирует чувствительное и оперативное бурение. Кинематическая конструкция агрегирует с мотором грузовика при помощи:

• Насосов бурового типа (НБ-50, МН-250/100, НШ-10-ЕЛ).
• Вращающегося механизма, компрессора, гидравлического мотора.
• Раздаточной и передающей коробки, узлом отбора мощности самой установки.

Комплектация УРБ 2А2 и наши преимущества

1. Усиленная мачта. Прочностные характеристики на изгиб и кручение в 1.7 раза больше по сравнению со стандартной мачтой. Улучшены конструктивные свойства платформы.
2. Итальянский обратный фильтр с датчиком загрязнения что позволяет избежать нештатных ситуаций при запуске в условиях низких температур, пропускная способность до 400 литров. По сравнению со стандартными 200 литрами.
3. Заливная горловина бака оборудована фильтрующими элементами.
4. Раздадочная коробка и вращатель установки проходят обкатку на испытательном стенде.
5. РВД уложены в пластиковую защиту.
6. В гидросистеме используются предохранительные клапаны производства Италии, что повышает надежность.
7. Каретка двигается на роликах, что повышает ее срок службы и дополнительно увеличивает центрацию и устойчивость каретки.
8. Стоят 2 Итальянских регулятора скорости подъема и вращения.
9. Гидрораспределитель с увеличенной проходимостью до 180 литров.
10. Плавающий клапан в гидрораспределит еле на забой позволяющий подавать буровой инструмент без нагрузки под собственным весом.
11. Установлен аварийный гидронасос (ручной) позволяющий вручную поднимать аутригеры и опускать мачту.
12. Гидроцилиндр: подъема мачты гидродомкрата, аутригеров — оборудованные независимыми гидрозамками, что позволяет избежать аварийной ситуации из-за перепуска ГЦ.
13. Козырек пульта управления закрывает машиниста буровой установки от выноса буровой породы, дождя.
14. Установлен дроссельный адаптер на подъем\опускание стрелы предотвращающий резкое падение стрелы при повреждении гидросистемы либо РВД.
15. Маслобак на 400 литров.

По всем вопросам выгодного приобретения вы можете обратиться на горячую линию и получить ответы в любое время суток. Хотите хорошо зарабатывать? Звоните нам по бесплатной горячей линии 8-800-500-44-74.

Описание буровой установки УРБ 2А2

Рассматриваемая техника может также устанавливаться на гусеничной базе или основе санного типа. Эти опции входят в дополнительное исполнение. Изготавливается оно под заказ, поскольку УРБ 2А2 функционирует от силового агрегата собственной колесной базы, машина не способна работать автономно без обеспечения добавочного питания.

К главному достоинству рассматриваемой техники относится конструкция, которая полностью выполнена по отечественной технологии с применением исключительно российских деталей. Данный фактор позволяет удешевить эксплуатацию без потери качества. Кроме того, спецтехника имеет высокую ремонтопригодность с возможностью заказа требуемых запчастей при максимально быстрой доставке. Поскольку все расходные элементы производятся на специализированных заводах в России, при заказе деталей нет необходимости ждать несколько месяцев, как в случае с зарубежными поставщиками. Буровая установка УРБ 2А2 может эксплуатироваться в самых сложных условиях. Машина отлично себя показала на Ямале и в Якутии.

Малогабаритные буровые установки для бурения скважин

Появление малогабаритных буровых установок открыло новые перспективные направления в технике бурения артезианских скважин.

Приобретение такого агрегата компанией, имеющей парк тяжелой буровой техники, позволяет расширить сферу деятельности предприятия, предложив клиентам обустройство скважин в труднодоступных местах, применяя бурение малогабаритной установкой. Также приобретение такого агрегата может положить начало своему бизнесу.

В настоящее время рынок предлагает большое количество различных миниустановок для бурения как отечественных, так и зарубежных производителей. Они имеют различные функциональные возможности и технические характеристики.

Классифицировать их можно по нескольким признакам:

• По конструктивному исполнению переносные разборные, прицепные, самоходные;
• По способу бурения шнековое, роторное, вращательное, ударно-канатное и другие;
• По виду привода электрический (на 220 или 380 вольт), гидравлический, от двигателя внутреннего сгорания бензинового или дизельного.

• Переносные разборные установки самый дешевый вариант бурового агрегата. Глубина бурения составляет около 60 метров. Подходит для бурения мягких песчаных и глинистых грунтов. Базовая оснастка позволяет доставить устройство без спецтранспорта на обычном автомобиле и вручную транспортировать к месту бурения. Такие аппараты, как правило, работают от электропривода. Бурение скважин малогабаритной буровой установкой такого типа возможно только в вертикальном направлении.
• Особое место занимают малогабаритные установки горизонтального бурения, которые применяются для прокладывания горизонтальных и наклонных скважин. Такие устройства используются при прокладке систем коммуникаций электро-, водо- или газопровода и др.
• Прицепная МГБУ относится к средней ценовой категории. Конструктивно она выполняется в виде прицепа к легковому автомобилю. Бурение на воду агрегатами этого вида может осуществляться на глубину до 100 метров. Такие установки могут применяться на грунтах средней твердости известняк, песчаник и др. Основное преимущество бурение на воду малогабаритными установками — прицепами выполняется с минимальными временными и трудовыми затратами. Недостаток невозможность работы в труднодоступных местах.
• Гусеничная буровая установка достаточно дорогой и мощный агрегат, позволяющий бурить на глубину до 150 метров, может работать в твердых грунтах крепкий песчаник, гранитные породы и т. п. Такие МГБУ могут выполнять работы под углом, что позволяет обустраивать скважины на склонах. Гусеничные агрегаты могут работать на дизельном топливе, от электричества, оснащаться пневматикой или гидравликой, что и позволяет повысить эффективность при проходке сложных пород.

Огромное количество вариантов и моделей МГБУ позволяет решить любую задачу, связанную с бурением скважин в строительстве, поиске и разведке месторождений полезных ископаемых, водоснабжении и других отраслях производства.

оказывает услуги по бурению скважин различного назначения с применением буровых установок самых передовых разработок с применением новейших технологий бурения.

Источник:

Особенности

Данная техника эксплуатируется для геологических исследований, с возможностью разведки любых уровней до 300 метров. Она также применяется для создания скважин водозаборного назначения, сооружаемых в целях обустройства системы подачи воды различного предназначения (промышленного и бытового использования). Особенностью машины является возможность синхронной промывки или продувки обрабатываемых штреков. Стоит отметить, что общий процесс при этом не останавливается, что обеспечивает бесперебойность проведения работ.

Соединение и разборка труб выполняются за счет винтов при помощи вращателя, что позволяет исключить применение дополнительных устройств. Благодаря наличию гидравлического цилиндра, обеспечивающего подъемно-спускные манипуляции, даже при бурении пневматическими ударниками контролируется требуемое постоянное давление на забой.

Особенности буровых установок на базе Урал

Главная особенность этих агрегатов – автомобиль Урал-4320, начавший выпускаться Уральским автомобильным заводом (г. Миасс) еще в 1977-м году. Первоначально эта машина создавалась для армейских целей, где до сих пор применяется в качестве унифицированной военной автотехники.

Возможности «Урала» уникальны для колесного грузовика: имея грузоподъемность около 12-ти тонн и развивая скорость до 85-ти км/ч, он свободно преодолевает подъемы с углом наклона до 600, канавы глубиной до 2-х метров, речной брод до 1,5 метров глубиной. Все это стало реально достижимым благодаря особенностям конструкции:

1. Мощным дизельным двигателям КамАЗ-740 (209 л.с.), ЯМЗ-236 (210 л.с.) или ЯМЗ-238 (230 л.с).
2. Крутящему моменту, принимающему максимальное значение до 673 Н*м.
3. Полному приводу на колесную базу, имеющую схему установки 6*6.
4. Дорожному просвету шириной до 400 мм.
5. Надежной гидросистеме, передающей движение всему дополнительному оборудованию.

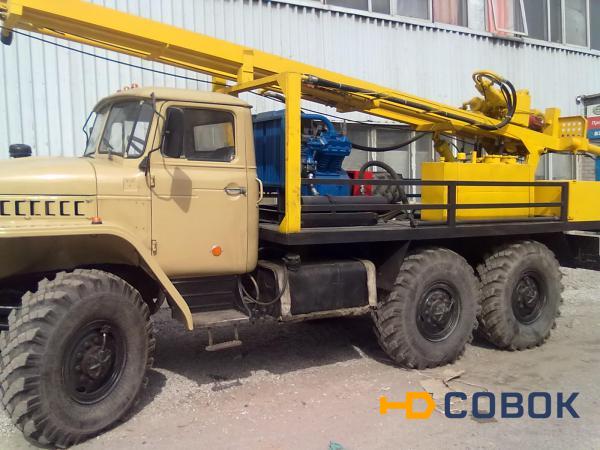

Фото автомобиля УРАЛ-4320 с буровой установкой

Буровые установки на базе «Урала» становятся лучшим выбором для проведения работ в отдаленных районах и труднодоступных местах, куда доставка бурильного оборудования связана с проблемами пересеченной местности и бездорожья. Лесистый либо болотистый край, а также небольшие овраги не станут препятствием для поисковиков и геодезистов, работающих на них.

ИНТЕРЕСНО! Урал-4320 смог стать основой для буровой установки благодаря строению платформы, которая используется в качестве универсального транспортного средства для всех типов грузов – от стройматериалов высокого тоннажа до пассажирских перевозок.

Технические характеристики буровой установки УРБ 2А2

Ниже приведены параметры технического плана рассматриваемой техники:

• Стартовый диаметр работы – 19 см.
• Глубина бурения скважин (геофизических/структурных/шнековых/) – 100/300/30 м.
• Аналогичный показатель при продувке – 30 м.
• Максимальный итоговый диаметр бурения – 11,8 см.
• Оборотистость (1/2/3 скорость) – 140/225/325 вращений в минуту.
• Крутящий момент (1/2/3 скорость) – 2010/1210/830 Нм.
• Показатель давления в системе – 100 кг/см2.
• Грузоподъемность мачты/инструмента – 6000/4600 кгс.
• Габариты – 8,08/2,5/3,5 м. В рабочем положении высота достигает 8,38 м.
• Вес – до 13,8 т.
• Тип компрессора – КСБУ-4ВУ1-5/9.

Гусеничный вездеход УРБ 2А2 на базе МТЛБ / МТЛБу

МТЛБ – лёгкое быстроходное плавающее гусеничное шасси. Предназначенное для доставки людей и транспортировки грузов в закрытом отапливаемом кузове в условиях бездорожья, снежных заносов, топкого грунта.

Технические характеристики МТЛБ
Максимальная скорость	61,5 км/ч
Средняя скорость по сухой грунтовой дороге с грузом и прицепом	26-32 км/ч
Масса в рабочем состоянии (без груза на платформе и экипажа, но с комплектом возимого ЗИП и ГСМ)	9,7 т
Количество цилиндров	8
Мест в кабине	2
Мест на платформе	11
Средний расход топлива с грузом на платформе и прицепом
На час работы двигателя	43-44 л
На 100 км пути	90-120 л
Грузоподъемность номинальная, при буксировке прицепов	2 т
Грузоподъемность максимальная, при перевозке грузов без прицепа	2,5 т
Масса буксирного прицепа	6,5 т
Колея	2,5 м
База	3,7 м
Дорожный просвет	0,395-0,415 м
Длина (по тягово-сцепному прибору)	6,454 м
Ширина (по гусенице) узкая или РМШ/широкая снегоболтоходная	2,85/3,15 м
Высота (при клиренсе 0,4 м)	1,865 м

Вездеход МТ-ЛБ, или многоцелевой транспортер легкий бронированный, был принят на вооружение армии в 1964 году. В советское время транспортер выходил с конвейеров Харьковского тракторного завода, где производится до сих пор. Отдельные разработки на основе МТ-ЛБ существуют в Казахстане, Азербайджане, Польше и Швеции.

Возможности для использования

Предназначение тягача в базовой версии (объект 6) – перевозка грузов и людей. При создании модификаций исходили из различных военных и гражданских задач. Этот гусеничный бронетранспортер с успехом применялся в Афганистане и более поздних военных конфликтах, поставлялся за рубеж. Машины со снятым с корпуса вооружением и специально изготовленные для гражданских нужд использовались в качестве вездеходов. Особенность МТ-ЛБ заключается в возможности создавать на его базе спецтехнику различного назначения:

• Снегоболотоходы и машины для гористой местности;
• Лесопожарная техника;
• Автовышки;
• Базы радиационной разведки и технической помощи;
• Буровые, землеройные и дорожно-землеройные установки;
• Медицинские, командно-штабные и командные пункты;
• Техника для выполнения военных задач.

Технические подробности

В зависимости от модификации транспортер снабжается двигателями разной мощности, например, ЯМЗ-238ВМ в 240 л. с. или ЯМЗ-238БЛ-1 в 310 л. с. Различаются трансмиссии, количество катков, ширина траков (и проходимость в разных условиях), системы обогрева и другие элементы. Максимальная скорость – 60 км/ч по асфальтированной дороге и 6 км/ч по воде. Выпускаются с открытым и закрытым кузовом. Могут вмещать до 20 пассажиров, общая грузоподъемность – до 4,5 тонн. При необходимости дополняются прицепами общей массой до 6,5 тонн. Вездеход способен перемещаться по неустойчивым грунтам и преодолевать водные препятствия.

Эксплуатация

Буровая установка УРБ 2А2 оборудована гидравлической системой с манометрами, которые гарантируют оптимальный режим работы механизма. При помощи специальных фильтров производится очистка масла, что позволяет в несколько раз продлить эксплуатационные сроки узлов. Установленный аварийный насос механического типа позволяет вручную деактивировать установку в случае поломки автомобиля.

Подъем рабочего инструмента предусмотрен в четырех режимах: нормальном, аварийном, быстром и медленном. Его можно подвешивать в любой из приподнятых позиций благодаря опорным выдвигающимся домкратам. Спускаться инструмент также может в нескольких режимах. Простая, но надежная гидравлическая система позволяет осуществлять полноценное управление агрегатом без особых проблем.

Короб отбора мощности оборудован одной передачей и муфтой включения. Деталь зафиксирована в верхнем отсеке картера раздаточной коробки ЗИЛа. Активации раздатки самой установки осуществляется посредством карданного вала и узла отбора мощности. При помощи этого блока вращение передается на буровые и масляные насосы.

Конструктивные особенности оборудования для бурения

Буровая установка УРБ 2А2 на базе ЗИЛ 131

Основной механизм буровой установки УРБ 2А2 закрепляют на несущей раме, которую монтируют на ЗИЛ-131. Стандартная комплектация включает в себя двухосный прицеп, с помощью которого транспортируют шнек, трубы и рабочие инструменты. Погружать и выгружать материалы можно при помощи консольно-поворотного крана.

Вращение бура происходит со скоростью 1800 оборотов в минуту. Буровая установка УРБ 2А2 оборудована аварийным маслонасосом, при помощи которого можно осуществить экстренное перемещение вращателя и укладку мачты. За параметрами бурения оператор наблюдает через манометры. При помощи талевой системы вращатель можно ускорить вдвое.

Вращатель

Механизм вращения буровой установки УРБ 2А2 , фото которой имеется выше, включает в себя коробку с тремя валами и таким же количеством скоростей, а также цилиндрические и зубчатые элементы. Вращатель размещается в стальном литом корпусе, что обеспечивает прочность и надежность узла. На контрольном пульте производится регулировка оборотов шпинделя, от нулевого режима до максимального показателя.

Гидравлический домкрат подачи включает в себя шток и цилиндр, который принимает часть реактивной нагрузки. Агрегат оборудован одной ступенью парного действия. Мачта имеет П-образную конфигурацию, сделана из швеллеров с добавочными поперечинами. Во внутренней части размещен не только домкрат, но и две трубы, на которых действует нагрузка. Подобное решение позволяет оптимизировать работу бура в тяжелых условиях. Центрирующий стол облегчает эксплуатацию инструмента.

Прочие механизмы

В устройство буровой установки УРБ 2А2 входит талевая система, позволяющая удвоить ход вращающегося устройства, она имеет усиленную конструкцию с двумя натяжными приспособлениями.

Элеватор отвечает за свинчивание или развинчивание рабочих труб и инструмента. Он имеет качественное крепление и устройство, прост в управлении. Патроны для шнеков дают возможность наращивать и поднимать узлы безопасно с контролем качества бурения. Особенности строения вращательного приспособления позволяют обеспечить удвоенную скорость перемещения. В транспортную позицию мачта переводится автоматически, в случае выхода из строя приводного мотора или трансмиссии. При помощи опорных домкратов осуществляется разгрузка базового автомобиля.

Устройство

В стандартной комплектации УРБ-2А2 смонтирована на укрепленной несущей раме, которая установлена на базе улучшенного ЗИЛ-131. Он имеет повышенную проходимость, что подходит для любых условий разведки и бурения.

Благодаря перемещающемуся вращателю, который оборудован гидроприводом, возможны:

• подъем и спуск бурового инструмента;
• наращивание длины без отрыва от забоя;
• улучшение качества бурения.

Благодаря гидроприводу значительно облегчены все работы. Его управление производится с пульта бурильщика, который обеспечивает чувствительное по регуляции и оперативное бурение.

Кинематическая система реализована через двигатель ЗИЛ-131 с помощью:

• бурового насоса НБ-50, насосов МН250/100 и НШ-10-ЕЛ;
• компрессора, гидромотора и вращателя;
• коробок передач и раздаточной, а также отбора мощности и раздаточной самой установки.

Кинематическая схема буровой установки УРБ 2а2

По мачте вращатель перемещается благодаря талевой системе и гидроприводу.
В гидравлической системе установлены манометры для обеспечения оптимальных режимов бурения. Благодаря фильтрам производится очистка масла, что продлевает сроки эксплуатации в разы. Оснащение аварийным ручным насосом дает возможность в ручном режиме отключить установку при выходе из строя автомобиля. Возможны подъемы инструмента в аварийном, медленном, быстром и нормальных режимах. Можно подвешивать инструмент в любом из приподнятых положений. Опорные домкраты выдвигаются. Спуск инструмента может быть и быстрым, и нормальным. Простая и надежная система гидравлики дает возможность полноценного управления без проблем.

В коробке отбора мощности реализована одна передача (механическая и с муфтой включения). Она закреплена в верхней части картера самой коробки раздачи ЗИЛ-131. Включение раздаточной коробки самой установки происходит через вал карданный и отбор мощности. Благодаря этой коробке вращение передается и на буровой насос, и на масляные насосы.

Вращатель представлен трехваловой коробкой с тремя скоростями и передачами цилиндрическими и зубчатыми.

Он располагается в литом корпусе из стали, что гарантируют лучшую надежность. На пульте можно регулировать частоту вращения шпинделя — от нуля вплоть до максимума. Схема вращателя шпиндельного типа

Благодаря тому, что гидродомкрат подачи состоит из штоковой и цилиндрической части, последняя принимает на себя часть реактивной нагрузки вращения. Он имеет одну ступень двойного действия. Сама мачта выполнена П-образной формы из швеллеров с дополнительными поперечными балками. Внутри находится не только гидродомкрат, но и 2 трубы, принимающие на себя нагрузку. Такая жесткая конструкция дает лучшие показания по бурению даже в тяжелых условиях. Наличие стола для центрации дает возможность более простого использования бурового инструмента.

Талевая система дает возможность удвоить ход вращателя и имеет надежную и простую конструкцию (двух канатную и с 2 натяжными устройствами).

Элеватор дает возможность выполнения свинчивания/развинчивая труб для бурения и спуска/подъема инструмента. Им легко управлять благодаря качественному креплению и устройству. Патроны для шнеков позволяют наращивать и поднимать шнеки в безопасном режиме, гарантировать качество шнекового бурения.

Благодаря механизму перемещения вращателя (гидродомкрат плюс полипластная система) обеспечивается удвоенная скорость движения. Мачта переводится автоматически в транспортное положение, если происходит поломка трансмиссии либо приводного двигателя. Опорные домкраты дают разгрузку шасси ЗИЛ-131 автоматически при подъеме инструмента.

Схема

Ниже приведено схематическое изображение буровой установки УРБ 2А2, характеристики которой были рассмотрены выше, а также расшифровка цифровых обозначений.

1. Узел бурового насоса.
2. Короб отбора мощности.
3. Привод насоса.
4. Домкрат гидравлического типа
5. Компрессоры.
6. Раздатка.
7. Подъемочный цилиндр.
8. Вращательный механизм.
9. Каретка.
10. Элеватор.
11. Шнековый патрон.
12. Узел герметизации.
13. Рабочая мачта.
14. Опорный домкрат.
15. Талевое оборудование.
16. Система управления.
17. Базовое транспортное средство.
18. Рама.
19. Распределитель.
20. Обвязка гидравлического узла.

Муки выбора. Привод буровой установки для инженерной геологии.

15 мая 2019
При инженерно-геологических и инженерно-геотехнических изысканиях для строительства используются в основном буровые установки с подвижными вращателями, смонтированные на самоходных колесных и гусеничных транспортных средствах и, несмотря на то, что за последние десять лет в России появилось немало новых производителей, продвигающих свои модели буровых установок для сегмента инженерной геологии, наиболее распространенными и популярными остаются гидрофицированные буровые установки УРБ-2А2 и их модификации, имеющие гидравлический привод вращателя и механизма подачи, и установки ПБУ-2 с комбинированным приводом: механическим приводом вращателя и лебедки, и гидравлическим приводом механизма подачи.

Основные технические характеристики рассматриваемых установок сведены в таблицу.

Модель установки
Параметры основных агрегатов	УРБ-2А2	УРБ-2А2Д	УРБ-2Д3	ПБУ-2
Мощность привода, не менее, кВт	60	60	60	44
Усилие подачи вверх, кГс Усилие подачи вниз, кГс	5100 3000	5100 3000	6300 4000	8000 10 000
Крутящий момент, кГс.м	201	200	400	500
Частота вращения, об/мин	120-360	27-325	33-184	25-430
Грузоподъемность лебедки, кГс	—	—	—	2500

Гидрофицированные буровые установки вне зависимости от того, каким предприятием они изготовлены, при очевидных преимуществах – высокой эргономичности и безопасности, возможности плавной регулировки частоты вращения бурового инструмента, минимальном объеме подвижных механических частей, в первую очередь подверженных износу, потенциальной возможности относительно быстрого монтажа и демонтажа вышедших из строя агрегатов и дополнительных гидроприводных средств механизации требуют повышенного внимания к техническому обслуживанию, качеству применяемых гидравлических масел, а используемая на них гидроаппаратура изготавливается, как правило, за рубежом, что сказывается на стоимости и сроках поставки запасных частей.

Привод маслостанций гидрофицированных установок требует использования более мощных силовых агрегатов, чем привод механической трансмиссии в связи с относительно низким К.П.Д. гидравлических систем, следствием чего является повышенный расход топлива.

Установки с комбинированным приводом менее презентабельны, чем их гидрофицированные конкуренты, но при этом и не столь требовательны к квалификации обслуживающего персонала, качеству ГСМ и запасных частей, и в целом — более надежны и экономичны без ущерба для производительности.

Примером удачной конструкции установки этого типа является ПБУ-2, используемая при инженерно-геологических и геотехнических изысканиях свыше двадцати лет.

Буровая установка в базовой комплектации, смонтированная на собственной раме, оснащенная палубным двигателем и лебедкой с контролируемым свободным сбросом, обеспечивает реализацию практически всех технологий, необходимых для эффективного опробования и полевых исследований грунтов.

Модель установки
Технологии, применяемые при инженерных изысканиях	УРБ-2А2	УРБ-2А2Д	УРБ-2Д3	ПБУ-2
Отбор проб грунта в колонковые трубы	ДА	ДА	ДА	ДА
Динамическое зондирование	ДА	ДА	ДА	ДА
Отбор проб грунта забивными и вдавливаемыми грунтоносами через полые шнеки	НЕТ	НЕТ	НЕТ	ДА
Бурение полыми шнеками с отбором проб грунта в съемный керноприемник	НЕТ	НЕТ	НЕТ	ДА
Статическое зондирование	НЕТ	НЕТ	НЕТ	ДА

Многолетний положительный опыт применения буровых установок типа ПБУ-2 на инженерно-геологических и геотехнических изысканиях в разнообразных географических (от Заполярья до Экваториальной Африки) и геолого-технических условиях объективно подтверждается устойчивым – даже на фоне затяжного экономического кризиса — спросом на данное техническое средство и доброжелательными отзывами специалистов, эксплуатирующих эту «рабочую лошадку».

Буровая установка Urb 2A2: технические характеристики

Urb 2A2 ngebur rig iku salah siji saka paling Универсальное распиловочное оборудование. mesin dibangun kanggo nggawe sumur mbledhos lan pangalihan-jinis, explorasi saka macem-macem kothak. Kajaba iku, kang digunakake ing kahanan kilang lenga, геофизика, добыча полезных ископаемых, инженерная геология. Coba ciri лан фитур.

Carane ora mesin?

Буровая установка Urb 2A2 saka kothak adhedhasar jinis pigura operator dikiataken. Wis dipasang ing basa 131 liwat mobil Zil-modern. Truck fitur langkah tambah permeabilitas, kang ngidini kanggo ngebur lan explorasi ing sakbenere sembarang lingkungan.

Kasedhiya kanggo obah ing mekanisme гидравлический puteran определение kang bisa kanggo nindakake манипуляции ing ngisor iki:

• Mundhakaken lan murah piranti ngebur.
• Ниндакаке экстенси дава, ора туменга сака нгисор.
• Mbenakake kualitas ngebur.

привод Гидравлический немен упрощает проз кабэх. Punika kontrol karo remot saka panggonan Driller ing. interaksi kuwi njamin ngebur sensitif lan cepet. строительство Кинематические агрегаты Сака Двигатели Грузовик:

• Насосы jinis ngebur (НБ-50, МН-250/100, лан НС-10-ЭЛ).
• Механический компрессор с гидравлическим двигателем.
• Передача лан трансмиси котхак, дайя ньюпук-мати единица сака тандуран дхеве.

Описание буровая установка Urb 2A2

техника диангеп уга биса диинсталл инг трек основа утава адхедхасар джинис сани. opsi пение kalebu ing исполнение tambahan. Kang digawe kanggo order, minangka Urb 2A2 makaryakke с колесной базой, tanduran Daya Dhewe, mobil or bisa independen tanpa nyediakake Daya tambahan.

Kanggo kauntungan utama hubungane строительство seni dianggep kang tanggung digawe saka teknologi domestik nggunakake bagean namung Russian. фактор iki ngidini sampeyan kanggo ngurangi biaya operasi tanpa mundhut saka kualitas. Kajaba iku, khusus peralatan с ремонтопригодностью dhuwur karo kemampuan kanggo supaya bagean sing dibutuhake ing layang paling cepet bisa. Awit kabeh пункт расходный материал петь diprodhuksi ing pabrik специализированный инг Россия, ana ora perlu ngenteni sayetara sasi, minangka kasus karo поставщик manca nalika nindakake bagean. Urb 2A2 ngebur rig bisa dilakokno ing kondisi paling nuntut. Mobil ditampilake dhewe sampurna в Semenanjung Yamal Lan в Якутии.

фитур

Ики техника iki exploitasi kanggo Riset geologi, ingkang saged Intelligence ing sembarang tingkat nganti 300 метров. Iku uga digunakake kanggo nggawe sumur panggonan pangalihan dibangun kanggo tujuan noto sistem sumber banyu kanggo macem-macem tujuan (kanggo kagunan indhustri lan domestik). A fitur khusus saka mesin kamungkinan saka промывка одновременная utawa продувка дрейфов diproses. Sampeyan kudu nyatet иен прозы sakabèhé ора mandheg, njupuk lampahing saka operasi.

Senyawa лан демонтаж сака pipo wis ketemu определение nggunakake ngawut-awut ротатор петь ngilangake nggunakake piranti tambahan. Amarga silinder гидравлический nyediakake ngangkat lan lempitan penipuan sanajan ngebur wis kontrol impors пневматический dibutuhake pancet meksa ing pasuryan.

Спецификация буровой установки BDS 2A2

Технические характеристики:

• Miwiti диаметрипун карья — 19 см.
• амбане нгебур (геофизик/структур/мененг/) — 100/300/30 м.
• Tokoh lan iso dibandhingke nalika ndamu — 30 м.
• Букаан диаметрипун нгебур сакабехе — 11,8 см.
• Revving (1/2/3 kacepetan) — 140/225/325 оборотов saben menit.
• Торси (1/2/3 кацепетан) — 2010/1210/830 Нм.
• Meksa Indikator ing System — 100 кг/см ^2.
• Мачта/лат Полезная нагрузка — 6000/4600 кг.
• Укуран -. 8,08 / 2,5 / 3,5 м ing posisi apa dhuwur tekan 8,38 м.
• Бобот — нганти 13,8 тонны.
• jinis Kompresor — KAS-4VU1-5 / 9.

exploitasi

Urb 2A2 ngebur rig sistem гидравлический dilengkapi karo ukuran, kang njamin operasi paling luweh saka mekanisme. Kanthi bantuan saka saringan khusus wis di resiki saka lenga, mbisakake kaping pirang-pirang kanggo ngluwihi wektu operasi saka kelenjar. Насос Dipasang darurat jinis механический kanthi ручной mateni instalasi ing acara saka kacilakan kendaraan.

Поднятие алат апа каседхия в режиме папата: нормальный, нормальный, cepet lan alon. Домкраты Iku bisa Hung ing samubarang posisi wungu liwat поддерживают выдвижную опору. алат мудхун уга биса дади в режиме saperangan. Prasaja nanging dipercaya sistem гидравлический ngidini lengkap kontrol unit tanpa masalah.

kothak PTO dilengkapi karo tranmisi lan genggaman. Деталь с корпусом раздаточной коробки ЗИЛ. Активация блока раздатки dhewe wis digawa dening batang PTO lan daya njupuk-mati Déwan. Kanthi rotasi iki ditularaké kanggo mblokir ngebur lan lenga Pumps.

ротатор

rotasi mekanisme буровая установка BDS 2A2, kang wis gambar, kalebu kothak karo telung валы lan jumlah sing padha kecepatan, lan uga bentuke silinder lan зубчатый unsur. rotator diseleh ing корпус литой баха петь nyedhiyani kekiatan lan linuwih saka simpul. Ing панель управления digawe kumparan imbuhan kacepetan, сака нол kanggo dhuwur сака режима.

Nyediakke Jack гидравлический dumadi saka стержень lan silinder sing ditampa bagean saka mbukak reaktif. единица диленгкапи каро туминдак пасанган панггунг. Мачта с конфигурацией U-образной формы digawe saka U-bagean karo anggota salib tambahan. Ing bagéyan njero iku dumunung ora mung Jack, nanging loro pipo, kang mbukak tumindak. Kuwi solusi ndadekake iku bisa kanggo ngoptimalake karya pengeboran ing kahanan angel. Центрирующий инструмент meja ndadekke operasi saka.

mekanisme

Устройство rig BDS 2A2 kalebu sistem lelungan saéngga инсульт pindho saka piranti puteran, iku nduweni struktur dikiataken karo piranti loro натяжение.

Лифт танггунг джаваб кангго завинчивание утава отвинчивание сака пипо лан апа алат. Wis iketan kuat lan piranti gampang работает. Розетки kanggo ngawut-awut ngidini kanggo mbangun lan mundhakaken Блок скучный аман каро контроль kualitas. Tambahan saka structur piranti muter ngidini kanggo kaping pindho kacepetan gerakan. Ing posisi transportasi saka mast wis diterjemahake, ing cilik saka Gagal saka motor drive utawa panularan. Канти поднимает ндхукунг дигава, разгружая кендараанскую базу.

rencana

Ngisor iki ilustrasi диаграммы saka ngebur rig Urb 2A2, karakteristik kang padha rembugan ndhuwur, uga dekoding simbol digital.

1. Грязевой насос Девана.
2. Котхак ВОМ.
3. Привод насоса.
4. Гидравлический домкрат
5. Компресор.
6. Раздатка.
7. Силиндер Подъемный.
8. механизм отключения звука.
9. Крита.
10. Лифт.
11. Мужской разъем.
12. уплотнение Девана.
13. Мачта Макарья.
14. Дукунган Джек.
15. Лелунганский пералатан.
16. системный контроль.
17. Тиянг Сепах Кендараан.
18. Рамка.
19. Дистрибьютор.
20. Налени узла гидравлического.

Предмет корма URB 2A2

Предмет корма URB 2A2 создан для исследования корма. Il est intéressant де noter particulièrement дие cet appareil est passée depuis longtemps данс ла категория легендарных parmi ле foreurs и др est appréciée parmi les consommateurs dans le monde entier. Les etudes d’engénierie, la recherche de minérais utiles et des cappes aquiferes, le fourage à des buts de la Construction — elle est power de tout. L’appareil peut fonctionner d’abattage continu par procédé à tricones, par percussion et à vis, aussi bien que d’abattage annulaire par procédé de carottage. Elle fonctionne à ciseau de type rotatif motorisé, cependant, si on le désire, une install de vis peut être raccordée. Lors du forage à vis, elle est utilisée pour le perçage des profondeurs non causérables — 30-50 метров, la profondeur max des puits de recherché frameworkle, forée par cet appareil, est de 300-350 mètres; Celle des puits geophysiques avec chasse est de 100 m; et celle des puits geophysiques avec soufflage est bien de 30-50 m.

Одежда для корма URB 2A2: что лучше?

Кормовые принадлежности URB 2A2 простые и удобные для использования. Le корм дю puits est produit de manière rotative, alors il peut être lavé avec une speciale solution ou soufflé avec de l’air. L’appareil est Principlement montée sur un châssis à roues «Oural 6х6», «KamAZ 6×6» или «ZIL-131», ainsi que sur un châssis tout Terrain à capacité de charge, son «cour» est le moteur du châssis sur lequel il est installé. La gestionhydraulique facilite grandement le travail du staff d’entretien. L’opérateur наблюдает за функционированием оборудования для корма, а также за показаниями устройств контроля и управления, а также за помощью в отношении регуляторов силы, используемой для подачи корма, частоты вращения и фронта хвоста.

Acheter l’appareil URB 2A2, cela veut dire obtenir un appareil de forage Universell pour effectuer une tres big gamme de travaaux dans les roches de forabilité pratiquement de toutes les catégories. В том, что касается строительства, добычи воды, исследований геотехники – это идеальное решение для решения всех проблем. De plus, elle peut être installée sur une трансмиссия intégrale enclenchable ou même sur un châssis de luge — elle est simple et autonome.

Потребность в значительных объемах средств, предоставляемых на значительных объемах, — услуги, оказываемые в отношении товаров, предназначенных для производства кормов, URB 2A2, отклоняющихся от плюс и для населения. Elle a été et reste le chef de file parmi les foreurs russes de sa catégorie, grâce à l’efficacité de son foctionnement Pendant plus d’un demi-siècle. Cet appareil de forage est bien même prouvée dans le Grand Nord, car elle est en mesure de fonctionner à la base de la piste et meme à la base d’un bateau (фураж на понтоне). Comme vous pouvez l’imaginer, ce n’est pas chaque, аналог qui puisse s’en vanter.

Принцип функционирования одежды для корма

Принцип функционирования этой одежды в упрощенном режиме. Le dispositif d’entraînement de l’appareil de forage est réalisé sur le moteur du шасси, ensuite à travers la boite de Prize de puissance montée sur le châssis, l’energie mécanique est fournie à la boite de transfert, косвенное обращение к boite de перенос установки двух гидравлических элементов (двигатели-помпы), трансформирующий механическую энергию в гидравлику, генератор помпы двигателя для гидравлической энергии для всех гидравлических насосов и заверение гидравлики: цилиндр поддержки мата, цилиндры d’ appui, le cylindre de levage, le cylindre de l’abaissement de la tête rotative.

Le deuxième moteur-pompe fournit de l’hydraulique au rotateur de l’appareil de forage. Sur le rotateur est monté un élément de rappelhydraulique (pompe-moteur), который преобразовывает l’énergiehydraulique en énergie mécanique arrière. C’est justement le rotateur qui transfer toute larotation à la chaîne de foage.

Одновременная специализация по окружающей среде и обоснованный спрос клиента на приобретение фуража, а также его обслуживание, помощь в улучшении и модернизации состава фуража.



ONotre entreprise vous предлагает оптимальные и экономически выгодные решения. Использование системы управления качеством ISO 9001-2008 позволяет коммерческому предприятию продавать продукцию высокого качества и уникальную технологию обслуживания.

Qu’est-ce que nous offrons à nos partenaires?

L’Usine des Technologies de Forage предлагает лучшие варианты для l’achat de l’appareil de four URB 2А2 à bon marche. Квалифицированный персонал, мощная промышленная база, на которой работают два пильера на леске, безукоризненно изготавливает продукцию безукоризненного качества.

Технологические решения не используют индивидуально, а работают в соответствии с вашими потребностями. Nous vous offrons:

• Выбор кормового оборудования, которое является идеальным для ответа на любые условия. La gamme est large, c’est pourquoi il est si facile de s’y perdre. Mais l’appel à des vrais Professionalnels va résoudre tous vos doutes à propos du choix.
• Концепция и изготовление оборудования для фуража, развитие функций, наиболее важных для конкретных целей.
• Адаптация оборудования к условиям труда.
• Изготовление установки для сбора кормов. L’élaboration du Cahier des Charges en Collaboration с экспертами
• Композиция импортируется из корма.

Notre équipe является постоянной разработкой новых современных моделей, которые функционируют, а также могут быть упрощены и эффективны. Nous sommes en mesure de fournir à toutes les entreprises impliquées dans le forage des puits, des équipements d’excellente qualité au meilleur prix du URB 2А2. De plus, tous ceux qui nous avaient acheté l’appareil URB 2А2 или les autre modele, jouissent d’un service de qualité. Peu importe où les Operations de Forage sont réalisées, notre personal s’occupera des reparations ou de la prévention des «несчастных случаев» данс ле processus quand c’est necessaire.

Nos partenaires commerciaux sont situés partout dans le monde — la Russie, les pays de la CEI, Italie, Allemagne, Pays-Bas, Chine, Afrique, Canada и т.д. -. la сотрудничество avec eux a apporté beaucoup d’expérience, de sorte que nos développements se caractérisent par une grande efficacité. L’Equipement foctionne à pleine capacité, et les ruptures se produisent si rarement et sont éliminées si rapidement qu’il n’y a pas le temps d’arrêt au client pratiquement.

10 причин выбора товаров для кормления produites par l’Usine des Technologies de Forage:

1. En choisissant un appareil de forage URB 2A2, sortie sur la ligne de production de l’Usine des Technologies de Forage, vous pouvez être sûr de placer vos funds en un un produit fiable et de haute qualité, qui va résoudre votre problème et apporter le benéfice prévu!
2. Nous devons courir et tester les 100% de différentes boîtes de transfert et de rotateurs, ainsi que des composants hydrouliques. Les éléments restants de URB-2A2 passent un control de qualité rigoureux. Après le montage, votre appareil de forage exécute les essais réglementés sur le terrain à la décharge.
3. Pour une efficacité maximale avec le client, le choix des équipements et des materiaaux est fait en fonction de vos souhaits.
4. Nous предлагает уникальные услуги. Ла-надзор за фураженой одеждой в votre ville natale est accompagné nécessairement par le départ de notre expert vers la plate-forme Permanente d’exploitation de l’ appareil de foage. Le est est réalisé par nos экспертов, avec la участие дю техники персонала де Votre entreprise. La prestation de ce service est importante pour les entreprises éloignées de Saint-Pétersbourg, et vous donne également une case unique de voir et de prendre part aux ouvrages de votre appareil. Avec l’aide de nos expert, nous allons бывший персонал votre.
5. Nous fournissons la garantie et le service après-vente, y compris avec une équipe mobile.
6. Номенклатура и список дополнительных сведений о том, что касается возможности возмещения ущерба и использования ваших материальных средств в прежних временных условиях.
7. Il y a un système de rabais pour les client réguliers.
8. Nous travaillons non seulement avec la Russie, mais aussi avec tous les pays de l’étranger proche ou lointain.

9. Оборудование для сбора кормов не используется для всех типов операций по кормлению, которые позволяют использовать установки для сбора кормов в различных отраслях промышленности.
10. Контроль за качеством подачи основных материалов на четвертом этапе производства.

Стандарт оборудования для корма URB-2A2 включает:

1. Увеличение характеристик сопротивления сгибанию и скручиванию 1,7 fois par rapport à la classique, l’amélioration de propriétés Structurelles de la Plate-forme.

2. Les réducteurs avec une durée de vie accrue, grâce au nouveau système de Construction et la gestion sur des bancs d’essai.

3. Les manchons de haute pression (испытания в области защиты пластических матерей).

4. Dans le système hydroulique sont utilisées les vannes fabriquées en Italie, au Portugal, ce qui améliore considérablement la fiabilité du systèmehydraulique.]

à travers le collecteur de vannes à haute pression, монте-сюр-ле-мат. Pour assurer une capacité de controlrôle des rejets quicke et de possibilité de débit.

6. Система фильтрации à huile est mis en œuvre sur une ligne à basse pression. Les filtres de production italienne avec la contament du capteur sont installés, ce qui permet d’éviter les anormales lors du démarrage à Temperature Bass.

7. Автозащита периметра опалубки для облегчения транспортировки оборудования для корма. En outre, pour la commodité du transport de l’equipement de forage, le reservoir d’huile est situé sur un cadre special, ce qui permet d’effectuer le transport du matériel de fourage de longueur allant jusqu’à 5 m.





Предприятие САРЛ «ГеоСтройПроект»

«Строительство автомагистрали большой витесс Москва — Санкт-Петербург на местности км.

58 — км.684 (avec l’entretien payant ultérieur)».

N om de l’objet	«Строительство трассы à grande vitesse Москва — Санкт-Петербург sur place km.58 — km.684 (avec l’entretien ultérieur payant)»
Локализация	Новгородская область – район Новгород, д’Окулово и Малая Вичера км 457- км 461
Клиент	САО «ТРАНССТРОЙМЕХАНИЗАЦИЯ»
Стад дю проект	Подробная документация
Реконструкция в стиле модерн	Новая конструкция
Характеристики установок, завершающихся	Longueur Totale du Parcours: км 479 – 525 км, 46 км; км 457 — км 461, 4 км
Niveau de la Responsabilité des Installations	II – niveau normal de responsabilité.
Категория комплексности геотехнических условий (соответствие таблице Б СНиП 11-105-97)	III – комплекс



 Проектируемая площадка административного плана Российской Федерации, маршрут СПАД пересекает Новгородскую область – районы Новгород, Окулово и Малая Вишера (км 457 – км 461, 479- 525 км).

Корм ​​для автомобилей и оборудования для автомобилей УРБ-2-А2 на автомобилях КАМАЗ и УРБ-2-А2 на МТЛБ, парки плюс корты, а также выбор оборудования для изменения структуры и монолитов. Государственные нормы 12071-2000 для определения полного набора физических свойств и коррозионной активности золей. Les puits sont forés de carottage et à vis, avec la recupération des carottes. Лорс-дю-проход-де-Пюи-в-действии и подробное описание-де-л’инцизион-ревеле, на фиксированном видении южных вод и сыне-этат-д’эквилибра. De plus, фиксация фотоизображений, которые реальны на участках с кормами, с точки зрения взаимосвязи с местностью.



В частности, на ПК 5197 + 48 (населенный пункт плюс проезд села Мытно, Ленинградская область) на пересечении мостовых переходов на мосту «Задний» и на потоке «Лисицыне», соответственно. Ce sont des sites à disposer de petites artificielles artificielles.

Вечеринка 11.09.2014, ла будущий маршрут à grande vitesse dans ce terrain est la suivante:

Après la visite sur le site, il a été proposé d’équiper toutes les appareils de fourage à 9 roues0141 des chenilles spéciales

























Les véhicules à roues dans des conditions pareilles sont les plus efficaces avec

des «Трассы для транспортных средств à roues»

Кормовая площадка, реализуемая по оборудованию кормовой УРБ-2А-2 на автомобиле КАМАЗ.
Оборудование для фуража URB-2-A2 в комплекте с: Rotateur-2000Nm, La Pompe NB-32, le Compresseur-4VU, le Reservoir d’Eau chauffé par les gaz d’échappement du car.

Et dans le secteur PK 5348 + 40 (населенный пункт плюс проше в деревне Ситно, Новгородская область), ла ситуация плюс видна. À partir du 11.09.2014, la future autoroute à grande vitesse dans ce terrain est la suivante:

Инженерно-геологические изыскания места устройство сооружения проходка геологоразведочные работы в зонах запланированных faciliti

Les enquêtes léotechniques des sites ‘Установка искусственных структур, согласующаяся с результатами геологоразведочных работ в зонах, а также предварительные исследования конструкций на местности, по необходимости.

Место сбора кормов, реализованное с оборудованием для корма URB-2A-2 на шасси MTLB. Оборудование для корма URB-2-A2 в комплекте: le Rotateur-2000Nm, la Pompe DYNASET HPW 90/150-85 , резервуар для воды.
