Технические характеристики юмз 6л: Характеристики ЮМЗ-6. Обзор трактора ЮМЗ-6

Содержание

технические характеристики и особенности обслуживания

Содержание:

Трактор ЮМЗ 6 — это техника, которая относится к тяговому классу 1,4. Технические характеристики были частично взяты с трактора МТЗ-5. Техника выпускалась Южным машиностроительным заводом с 1966 по 2001 год.

За всю историю, трактор выпускался в нескольких модификациях. Стоит отметить, что на базе этой машины был создан экскаватор. Трактор ЮМЗ 6 может использоваться в сельском хозяйстве, строительстве, для выполнения землеройных работ и прокладки коммуникаций. В настоящее время, производство ЮМЗ 6 и его модификаций приостановлено.

Устройство техники

Двигатель

Трактор ЮМЗ 6 (базовая модель) оснащался четырёхцилиндровыми двигателями Д-65 и Д-242-71. Первый силовой агрегат обладал объёмом 4.9 литра и мог выдавать мощность в 60 лошадиных сил.

Второй дизель имел более скромные параметры: 45.5 лошадиные силы при рабочем объёме в 4.75 литра. Оба двигателя обладали турбированным впрыском топлива и расположенными вертикально в ряд цилиндрами.

Запуск основного дизеля производился посредством двигателя дополнительного запуска или электростартером. Стоит отметить, что ремонт двигателя указанных серий производился нечасто. Оба агрегата отличались надёжностью эксплуатации.

В случае необходимости, ремонт двигателя происходило по следующей схеме: устройство полностью демонтировалось с трактора и разбиралось. Стоит отметить, что ремонт двигателя в полевых условиях невозможен. Необходимо обеспечить условия, позволяющие исключить попадание грязи внутрь силовой установки. Изношенные или получившие механические повреждения детали заменялись и дизель устанавливался на место.

Ходовая часть и трансмиссия

Для ходовой части трактора использовалась жёсткая система подвески. Задний мост – ведущий, оснащался колёсами большего радиуса и механической блокировкой дифференциала.

Устройство заднего моста позволяло регулировать ширину колеи. Стоит отметить, что трактор ЮМЗ 6 обладал довольно высоким центром тяжести. Это позволяло машине уверенно себя чувствовать даже на крутых склонах.

Схема трансмиссии включает в себя девятискоростную механическую коробку передач. Пятиступенчатая схема трансмиссии обеспечивала переключение между рабочими режимами при помощи одного рычага.

Сцепление представлено в виде фрикционной муфты постоянно замкнутого типа. Тормоза – сухие, дисковые. Рулевая колонка дополнена гидроусилителем. Регулировка высоты рулевой колонки осуществляется бесступенчато, всего предусмотрено 4 положения.

Гидравлика

За работу навесного оборудования отвечает гидравлическая система раздельно-агрегатного типа. Такая схема обуславливается наличием двух навесок для дополнительного оборудования: передней и задней. Передаточное усилие идёт через вал отбора мощности.

Стоит отметить, что из всего навесного оборудования, на трактор ЮМЗ 6 чаще всего устанавливался экскаватор или бульдозерный отвал. Экскаватор обладал довольно неплохой грузоподъёмностью, учитывая сравнительно небольшой вес техники, при работе с этим оборудованием необходимо устанавливать противовесы.

Технические характеристики:

Вес3 200 кг
Длина/ширина/высота4 140/1 884/2 750 мм
Клиренс передний/задний мост450/645 мм
Минимальный радиус разворота5 м
Расход горючего245 гр/час

Кабина

Рабочее место выполнено в виде цельнометаллической одноместной кабины. Можно отметить панорамное остекление, удобно расположенный приборный щиток и систему отопления. Кондиционер не предусмотрен, поэтому вентиляция воздуха в кабине осуществляется естественным путём. Кабина расположена на амортизирующей подвеске и обладает неплохой изоляцией.

Обзор модификаций

Первым в серии был выпущен трактор ЮМЗ 6Л. По своему внешнему виду, модель напоминала МТЗ-50, а технические характеристики во многом соответствовали МТЗ-5.

Затем был создан ЮМЗ 6АЛ. Здесь производители внесли существенные изменения в конструкцию трактора. В частности, была переработана тормозная система, рулевую колонку стало можно регулировать по углам наклона, изменился вид приборной панели. Кроме того, трактор приобрёл прямоугольный капот.

Следующей машиной в серии стал ЮМЗ 6К. Этот трактор предназначался для промышленных целей, поэтому была усовершенствована навеска для установки экскаватора и бульдозерного отвала. Трактора этой серии выпускались без задней навески.

На завершающем этапе производства, трактора ЮМЗ 6 выпускались под обозначением АКЛ и АКМ.

Стоит отметить, что буквенные обозначения несли следующую информацию:

  • Л – на технике установлен пусковой двигатель;
  • М – запуск дизеля осуществляется электростартером;
  • К – установлена кабина повышенных габаритов.

Техническое обслуживание

Как и любая техника советского периода, трактор ЮМЗ 6 отличался надёжностью в эксплуатации и нетребовательностью к качеству топлива. В обязательное техническое обслуживание входила регулировка сцепления и клапанов. В этом небольшом отступлении мы расскажем, как правильно выполнять эти операции.

Регулировка сцепления

Схема выполнения работ включает в себя следующие действия:

  1. С люка сцепления демонтируют крышку. Она располагается в нижней части блока.
    Производится регулировка отжимных рычагов. Рекомендуемое расстояние между диском ВОМ и кулачками должено составлять 73.5 мм.
  2. Выставляется длина основной тяги. Зазор между опорной втулкой и рычагами не должен превышать 4 мм.
  3. Болты с головкой на 24 затягивают до упора, а затем ослабляют на 7 щелчков трещотки.
  4. В процессе эксплуатации, диски муфты сцепления притираются друг к другу, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировка сцепления может проводиться в полевых условиях.

Регулировка клапанов

Эта процедура начинается с прогрева двигателя. После того как силовая установка достигнет рабочей температуры, дизель глушат и выполняется регулировка клапанов. Для этого снимается верхняя крышка и посредством вращения коленвала находится верхняя мёртвая точка (ВМТ).

Чтобы определить это положение, обычно используют специальное устройство. Как только верхняя точка найдена, коромысла клапанов первого цилиндра должны свободно двигаться. Затем выставляются необходимые зазоры и коленвал проворачивается на 180 градусов.

Производится регулировка клапанов на третьем цилиндре. Ещё пол-оборота выставляются клапана на четвёртом цилиндре. Проворачиваем вал и завершаем регулировку на втором цилиндре двигателя.

Достоинства и недостатки

Трактор ЮМЗ 6 далёк от совершенства. При имеющихся достоинствах, которые были приведены в статье, техника имеет ряд конструктивных недоработок.

По отзывам фермеров, часто вылетают скорости на коробке передач, замечены подтекания масла. Установленный двигатель выдаёт наименьшее число оборотов, чем силовые агрегаты на технике аналогичного тягового класса.

Кроме того, при продолжительной работе на холостых оборотах, узлы двигателя быстро изнашиваются.

Технические характеристики тракторов ЮМЗ

Предприятие Южмаш наладило производство тракторной продукции из белорусских комплектующих в 1953 году. Это была модель МТЗ-2. С 1957 года завод изготавливал МТЗ-5.

Продукцию собственной разработки Южмаш начал производить только с 1970-х годов. Причём, в отличие от своих минских коллег, которые постоянно усложняли конструкции своих новых модификаций, днепропетровцы пошли путём изготовления узлов, которые бы лучше всего подходили для ремонта в незаводских условиях. Качество деталей, которые производил Южмаш, позволила украинским машинам даже раньше белорусских получить знак качества СССР и признание лучшей машиной года. Механизаторы полюбили машины Южмаша за простоту в ремонте, немалые межремонтные ресурсы, надёжность при любых погодных условиях.

ЮМЗ-6 — это первый трактор, спроектированный и сконструированный самим заводом Южмаш. Выпуск начался в 1970 году и не прекращается до сих пор. Машина создана на базе модели МТЗ-5, она в большей мере сохранила наследственность её конструкции, чем МТЗ-50.

В конце 1970-х тракторы ЮМЗ прошли глубокую модернизацию, в ходе которой кабина была полностью переработана. Внешний вид моделей отличается более угловатым капотом с полусеточным радиатором вместо полукруглого со штамповкой как раньше на МТЗ-5.

Основные модификации:

  • ЮМЗ-6Л — Самая первая вариация. Мотор в ней заводился с помощь пускового двигателя, капот был со скруглённой радиаторной решёткой. В остальном это был фактически тот же МТЗ-5 очень похожий на МТЗ-50.
  • ЮМЗ-6АЛ — Была установлена новая рулевая колонка, с возможностью регулирования угла наклона и высоты. Также версия отличается прямоугольным капотом, доработанными тормозными механизмами и видоизменённой приборной панелью.
  • ЮМЗ-6К — Версия для промышленных нужд с возможностью крепления бульдозерного отвала и экскаваторного ковша. Она не имеет задней навесной системы.
  • ЮМЗ-6АК — Вариант с кабиной улучшенной обзорности. Также модификация получила улучшенную гидравлическую систему с позиционным и силовым регулятором.

Технические характеристики

  • Габариты трактора ЮМЗ-6: 2750 мм — длина, 1884 мм — ширина, 4140 мм — высота;
  • Вес — 2895 кг;
  • Эксплуатационный вес —3895 кг;
  • Допускаемая масса прицепа — 6000 кг;
  • Вместимость бака для топлива — 90 л;
  • Транспортная/рабочая скорость движения —24,5/11,1 км/ч;
  • Двигатель — Д-242-71;
  • Мощность — 46 кВт/62,5 лошадиные силы;
  • Расход топлива — 226 г/кВт*ч;

Эксплуатация трактора ЮМЗ-6

Модель отлично ведёт себя практически при любой температуре. Его можно без проблем запустить в 40-градусный мороз (предельная температура) и использовать вплоть до 40-градусной жары. Он применяется не только в различных сельхоз-сферах, но и на строительных, производственных и коммунальных работах. Прикрепив разнообразное навесное и прицепное оборудование, можно увеличить возможности машины.

Модель часто применяется как привод для переносного и стационарного оборудования. Если её оснастить прицепом, она может перемещать разнообразные грузы. А если она будет снабжена бульдозерным отвалом или ковшом экскаватора, то появляется возможность её применять для строительства и ремонта дорог.

Преимущества:

  • Модель отличается высокой надёжностью и хорошим качеством всех запчастей.
  • Тихим и плавным ходом экономичного мотора с декомпрессором, быстрым запуском даже в мороз.
  • Мотор легко снимается для осуществления ремонта и профилактики.
  • Конструкция машины крайне проста.
  • Детали легко найти, и стоят они недорого.

Недостатки:

  • Некоторые владельцы жалуются на жёсткую ходовую часть.
  • Низкий показатель оборотов вала двигателя.
  • Двигатель не приемлет длительную работу с отсутствием нагрузки (начинает коксоваться).

Схема трактора ЮМЗ-6

Главная часть остова — два швеллера, жёстко скреплённые брусом и рама, которая несёт на себе двигатель, задний мост, сцепление и коробка передач.

Передний отсек корпуса передаточной коробки с понижающим редуктором, задний включает управление системой тормозов, ВОМ и дифференциал.

Ходовая часть состоит из жёсткой подвески переднего моста. В ней несложный механизм управления передаточных усилий. И применяется поточная муфта сцепления.

Рулевое управление с гидроусилителем.

Технические характеристики юмз 6 скорости на передачах. Трактор юмз и его технические характеристики

Колесный трактор юмз 6 – это легендарная модель советского союза, созданная для обработки полей, и заслужившая мировую славу.

Такая марка тракторов не выпускается с 2001 года, но до сих пор успешно служит на многих сельскохозяйственных предприятиях. История создания модели, ее характеристики, преимущества и назначение.

История

Запуск первой модели трактора стартовал в 1966 году на Южном машиностроительном заводе в городе Днепропетровск. Завод начал строится в 1944 году как автомобильный, но позже его профиль поменяли и с 1951 года он начал производить межконтинентальные ракеты и другую военную технику.

Первая модификация трактора – ЮМЗ 6Л спроектирована минским транспортным заводом на основе МТЗ 5, была очень схожей с оригиналом и имела алый цвет. Идея перенести производство техники с МТЗ на Южмаш была экономически-выгодная и позволяла уменьшить себестоимость готовой машины. За время производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, а также на их основе был создан экскаватор.

Популярность модели заинтересовала Швецкую компанию ВОЛЬВО, и в 1974 году СССР продало им техническую документацию на трактор. Исходя из технической документации, Volvo выпустило свою марку тракторов ВМ70.

ЮМЗ 6 – это универсальная колесная машина, предназначена для выполнения следующих заданий:

  • для помощи в сельском хозяйстве. На него можно крепить навесное и полунавесное оборудование, которое помогает вспахивать землю;
  • в дорожном строительстве для рытья траншей с помощью ковша;
  • с его помощью можно перевозить различные передвижные агрегаты;
  • применяется для выполнения транспортных операций с прицепами и полуприцепами;
  • техника разработана таким образом, что может работать при температуре от -40 до +40°C.

Для трактора было специально создано ряд навесный устройств, с помощью которых техника может легко трансформироваться в землеройную машину, экскаватор или бульдозер.

Описание и технические параметры модели

Конструкция: полурама, к которой крепятся передний мост, дизельный двигатель и муфта сцепления. К задней части рамы крепится кабина управления, с которой водитель управляет агрегатом.

Агрегат имеет четырехцилиндровый двигатель без турбонаддува с несложной конструкцией и простотой эксплуатации. До первого капитального ремонта двигатель проработает 10000 ч. Запуск двигателя происходит с помощью пускового механизма (в моделях 6 Л, 6 АЛ и 6 АКЛ) или электрического стартера (в моделях 6 М, 6 АКМ).


Редуктор и коробка передач управляется с помощью одного рычага, а рулевая колонка может регулироваться по углу установки и высоте. Есть возможность регулировки задних колес в плавном режиме. Гидравлическая система не автоматизирована.

Обзор трактора ЮМЗ 6: технические характеристики

Тип двигателяД65 Н или Д65 М
Модификации6А, Л, АЛ, АКЛ, АКМ
Максимальная рабочая скорость11 км/час
Максимальная скорость передвижения24,5 км/час
Максимальная задняя скорость5,7 км/час
Радиус поворота5 м
Мощность двигателя45,5 Квт
Объем мотора4,94 л
Мощность мотора60 л/с
Размеры мотора4065х1884х2730 мм (д/ш/в)
Вес3400 кг
Тормозадисковые, заднеприводные
Объем дизельного бака90 л
Количество передач6
Расход горючего4 л/час
Муфта сцеплениядвухпоточная

Основные модификации

Модификации модели: 6КЛ, 6 М, 6А, 6 К, 6 АКЛ. Рассмотрим каждую из них:

  1. ЮМЗ 6КЛ. Это самая первая модификация, которая производилась с 1966 по 1978 год. Ее устройство было идентично с МТЗ 5;
  2. 6 М. Вместе с моделью 6Л параллельно выходила модель 6М, основной особенностью которой являлся запуск мотора с помощью электрического стартера;
  3. ЮМЗ 6 АЛ. Основные изменения 6 АЛ по сравнению с моделью Л заключаются в изменении тормозной системы, модернизации панели приборов и добавление возможности регулировки рулевой колонки по углам наклона. Выпускалась модификация с 1978 по 1986 год. Класс 6А – это вариант для промышленности, который имел место для крепления навесного оборудования.
  4. 6 АКЛ – модификация выпускалась, начиная с 1991 по 2001 год. У нее была увеличена кабина (на что указывает буква «К» в названии модели), а также добавилась возможность автоматического устройства для управления гидравликой;
  5. АКМ – отличия трактора ЮМЗ 6 АКМ от 6 АКЛ заключаются в том, что он заводился не от пускового двигателя, а от электрического стартера;
  6. ЮМЗ 6 экскаватор – это трактор данной модификации из специальным ковшом для землеройных работ.


Преимущества

  • Надежность. Данный трактор уже более десяти лет не выпускают, но его до сих пор можно найти на аграрных предприятиях страны.
  • Универсальность. Возможность монтировки различного навесного оборудования для работы на строительстве, в сельском хозяйстве и в дорожном строительстве.
  • Возможность работы в суровом климате.
  • Плавный ход.
  • Легкость демонтажа двигателя для ремонта.
  • Простая конструкция и доступные детали.

Недостатки

  1. Мало оборотов двигателя.
  2. Двигатель не приспособлен для длительной работы без нагрузки (коксуется).
  3. Вылетают скорости на коробке передач.
  4. Подтекает масло.

Машина ЮМЗ 6 – это легендарная колесная модель СССР, которая перестала производиться в 2001 году. На его смену пришла обновленная модель МТЗ 1221. Спустя 15 лет после последнего выпуска, в деревнях до сих пор можно найти тот самый старенький трактор (чаще всего встречаются модификации АЛ и АКЛ), что говорит о его надежности и долговечности.

ЮМЗ-6 - универсальный колесный трактор, предназначенный для сельскохозяйственного и промышленного использования. Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд модернизаций, каждая из которых существенно отличалась от предыдущей. Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

Начало производства

Основой для создания трактора ЮМЗ-6, технические характеристики которого мы сегодня рассматриваем, стал МТЗ-5, выпускавшийся на мощностях завода ЮМЗ до 1958 года. ЮМЗ-6 был похож на МТЗ-5 больше, чем его преемник - МТЗ-50. Модель была запущена в производство в 1966 году. Вскоре она стала настоящей легендой Советского Союза. Дело в том, что в те времена страна остро нуждалась в освоении целинных земель, а ЮМЗ-6 отлично справлялся с этой задачей.

Сильные стороны

Высокое качество трактора было обусловлено тем, что завод ЮМЗ изначально создавался как центр военных и космических разработок. Буквально за два года было выпущено 100 тысяч экземпляров машины. Высокие эксплуатационные и технические характеристики ЮМЗ-6, вместе с простотой его конструкции сделали трактор настоящим любимцем советских хозяйственников, строителей, промышленников и работников коммунальных служб.


Устройство трактора

Остов модели был представлен двумя швеллерами, закрепленными между собой брусом или рамой. На остове крепилась силовая установка, КПП, задний мост и всяческие вспомогательные системы. Ходовая часть трактора была представлена жесткой подвеской переднего моста. Она отличалась несложным механизмом управления и контроля передаточных усилий и применением поточной муфты сцепления. Из-за высокого центра тяжести трактор мог преодолеть наклон, угол которого не превышал 10 градусов. Однако, как показывала практика, он чувствовал себя уверенно и на более крутых склонах.

Технические характеристики ЮМЗ-6 первых серий были довольно скудны по сравнению с последующими моделями. Так, в первых версиях агрегат гидравлической системы трактора был лишен устройств автоматизации. Машина оснащалась колесами с камерами пониженного давления. Ширина колеи могла регулироваться в диапазоне от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволило трактору ЮМЗ-6 использоваться для широкого спектра работ. При этом благодаря высокой мощности он мог выполнять одновременно несколько операций.

Рулевое управление машины оборудовалось гидроусилителем. В более поздних версиях даже появилась возможность регулировки рулевой колонки в нескольких плоскостях. Кабина машины имела шумо- и виброизоляцию. Для проветривания кабины она оборудовалась верхним и боковыми окнами. Удобное расположение приборной панели и хорошая обзорность делали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из наиболее надежных моделей своего класса. На рынке можно встретить широкий ассортимент запчастей на этот трактор, поэтому его ремонт не является проблемой.


Модель оснащалась одним из двух 4-тактных дизельных моторов: Д-65 или Д-242-71. Первый из них был более мощным (60 л. с. против 44,5 л. с.) и устанавливался на поздние версии трактора. Пуск мотора осуществлялся посредством электростартера или пускового двигателя. Помимо самого мотора, в силовую установку трактора входили системы: питания, подачи воздуха и подачи смазки.

Итак, основные параметра трактора:

  1. Класс тяги - 1,4.
  2. Удельный расход топлива - порядка 250 г/кВт в час.
  3. Масса - 3,2 т.
  4. Максимальная скорость - 24,5 км/ч.
  5. Максимальный уклон - 10 градусов.
  6. Габариты: 4140/1884/2750 мм.
  7. Колесная база - 2450 мм.
  8. Клиренс - 450 мм.
  9. Радиус поворота - 5 метров.

Модернизации


Модельная линейка трактора ЮМЗ-6, технические характеристики которого постоянно улучшались, была представлена четырьмя модификациями:

  1. ЮМЗ-6Л. Дебютная серия трактора, большинство конструктивных решений которой сильно напоминали модель МТЗ-5. Модели этой серии имели скругленную радиаторную решетку. Благодаря этой особенности трактора часто путали с первыми версиями МТЗ-50.
  2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими чертами: возможность регулировки рулевой колонки, прямоугольная конфигурация капота, видоизмененная панель приборов, модернизированные тормозные механизмы.
  3. ЮМЗ-6К. Представляет собой промышленную версию трактора ЮМЗ-6, которая получила крепления для экскаваторного и бульдозерного оборудования. Именно эта модель подразумевается, когда говорят: «Экскаватор ЮМЗ-6». Технические характеристики трактора отличаются, прежде всего, отсутствием задней навесной системы. Позже модель была переделана под сельскохозяйственную машину, однако у владельцев осталось множество промышленных экземпляров.
  4. ЮМЗ-6АК. Эта версия выпускалась с 1978 года. Она отличается повышенной обзорностью кабины (напоминает кабину трактора МТЗ-80) и модернизированной гидравлической системой, оснащенной силовым и позиционным регуляторами.

Стоит отметить, что в названии тракторов также можно встретить буквы «М» или «Л». К примеру, последняя версия может называться «ЮМЗ-6АКЛ». Технические характеристики моделей с такими индексами отличаются лишь типом запуска мотора. Буква «М» означает электростартер, а «Л» - пусковой двигатель.


Позиции на рынке

На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, в зависимости от года выпуска и состояния стоит от 1,7 до 5 тысяч долларов. При этом он значительно дешевле многих конкурентов. Модели МТЗ-50 и МТЗ-80 являются аналогами и главными конкурентами ЮМЗ-6, так как они выпускались на основе одного и того же трактора - МТЗ-5. Поэтому на рынке можно встретить массу взаимозаменяемых деталей для этих тракторов.

СССР задачи проектирования и изготовления сельскохозяйственных машин решались централизованным путём. Иллюстрацией этому можно считать трактор ЮМЗ6, созданный на технологических площадях Минского тракторного завода, производство которого позже было перенесено в Днепропетровский «Южмаш». Данный подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и представляет собой агрегат общего назначения на колёсном ходу. Какова у ЮМЗ расшифровка? Ответ довольно прост - трактор носит наименование предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

Где выпускают трактор юмз ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода и произошло это событие в 1966 году. Базой для этой модели послужил трактор «МТЗ-5», созданный белорусским предприятием. В серию «ЮМЗ 6» поступил в 1970 году, а закончил производиться в 2001 году. За эти годы машина претерпела значительные изменения и были выпущены усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6ал.

Агрегат «ЮМЗ» принадлежит к знаменитой линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ:

  • перемещение грузов;
  • рытьё траншей и котлованов;
  • погрузочно-разгрузочные операции;
  • транспортировка грунта в отвал;
  • формирование насыпей;
  • очистка площадей от снега и мусора;
  • вспашка сельскохозяйственных угодий;
  • фрезерование и рыхление почвы;
  • посев культур;
  • поливка растений;
  • внесение удобрений;
  • сбор урожая.

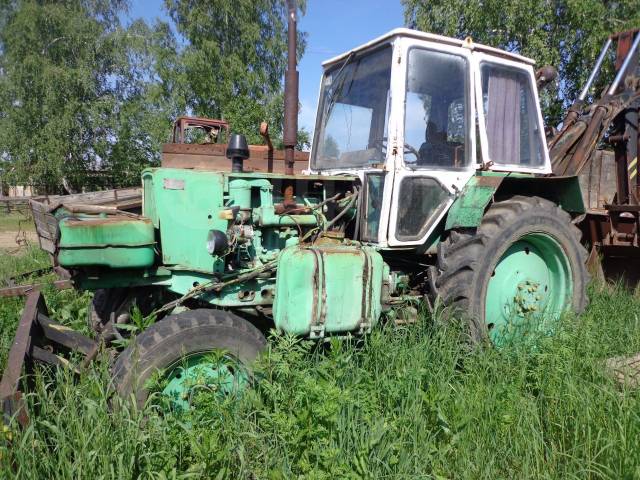

Трактор юмз 6, общий вид

Линейка машин «ЮМЗ»

Тракторы юмз имеют следующий модельный ряд :

  • ЮМЗ 6Л - агрегат дебютной серии. Является аналогом «МТЗ 5».
  • ЮМЗ 6ал - усовершенствованная версия предыдущей машины. Здесь была доработана тормозная система, изменена приборная панель и усовершенствована рулевая колонка.
  • ЮМЗ 6КЛ - агрегат промышленного назначения с механизмом крепления для бульдозерного отвала и экскаваторной стрелы.
  • ЮМЗ 6акл - трактор с усовершенствованной кабиной. На раму устанавливался жёсткий пространственный каркас, обеспечивающий безопасность водителя. Кабина приобрела пространственное остекление верхнего и нижнего уровня.

Технические характеристики

Машина юмз 6 и её технические характеристики имеют следующие значения:

  • эксплуатационная масса - 3,895 т;
  • тяговое усилие - 14,0 кН;
  • скорость передвижения - 24,5 км/ч;
  • число передач - 6;
  • радиус поворота - 5,0 м;
  • колёсная база - 2,45 м;
  • максимальный вес прицепа - 6,0 т;
  • диапазон рабочих температур - от -40 до +40 С 0 ;
  • дорожный просвет: передний мост - 0,45 м, задний мост - 0,64 м;
  • глубина брода, которую способен преодолеть трактор - 0,8 м;
  • габариты трактора: длина - 3,69 м, ширина - 1,884 м, высота - 2,66 м;
  • ёмкость топливного бака - 90,0 л;
  • объём системы охлаждения - 29,0 л.

Обслуживание техники

«ЮМЗ 6» отличается высоким уровнем надёжности и нетребователен к качеству горючего, но, как и любая техника нуждается в периодическом обслуживании. В эту категорию работ входят следующие мероприятия: проверка дееспособности главной передачи, контроль работы заднего моста, устранение люфтов рулевого управления, проверка коробки переключения передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор устанавливался четырёхтактный дизельный двигатель юмз без турбонаддува, с частотой вращения коленчатого вала 1800 оборотов в минуту. Он мог быть двух типов:

  • «Д-242-71». Его мощность составляла 62 л.с, рабочий объём достигал 4,75 л, крутящий момент - 241 Нм;
  • «Д-65». Мощность данного агрегата составляла 60 л.с, рабочий объём - 4,94 л, величина крутящего момента имела значение 270 Нм.

Для данных типов двигателей расход топлива юмз 6 составляет 245 г/кВт в час.

Кабина трактора юмз 6

Особенности кабины

Кабина трактора смонтирована на раму при помощи специальных амортизаторов, изготовленных из резиновых компонентов. Её внутреннее пространство состоит из следующих компонентов:

  • подпружиненного кресла машиниста;
  • рулевого устройства, с возможностью изменения высоты и угла наклона;
  • рычагов управления;
  • педалей сцепления и тормоза;
  • приборной панели, на которой расположены датчики контроля дееспособности всех систем и рабочих органов.

Кабина оборудована крупными зеркалами заднего вида и элементами защиты от попадания солнечных лучей. За климат-контроль отвечают отопительное устройство и вентиляторы. В комплектацию входит ёмкость для воды и приспособление для её закрепления в кабине.

Устройство

Основой машины «ЮМЗ» является каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оборудована мостом с колёсами малого диаметра. Их управление осуществляется посредством цапф. Сзади трактора смонтирован привод на ведущий мост. Для обеспечения хорошей проходимости на машине установлены шины пониженного давления. Трактор оснащён следующими комплексами:

  • раздельной гидравлической системой;
  • электрическим оборудованием, рассчитанным на сеть 12 вольт;
  • системой подачи воздуха;
  • механизмом, обеспечивающим работу оборудования для задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом. Тормозная система представлена механизмами колодочного и дискового типа.

Преимущества и недостатки

Колёсный трактор ЮМЗ отличается следующими положительными характеристиками:

  • высоким уровнем мощности;
  • хорошей производительностью;
  • экономичными двигателями;
  • большим выбором рабочего оборудования;
  • простотой конструкции;
  • надёжностью всех систем;
  • лёгкостью в ремонте и техническом обслуживании;
  • неприхотливостью к топливу и смазочным материалам;
  • качественными комплектующими.

К недостаткам следует отнести жёсткую ходовую часть, малое число оборотов силовой установки и отсутствие комфортабельного рабочего места.

ЮМЗ – сокращенно «Южный машиностроительный завод». Это место, в котором трактор положил свое начало 1970 по 2001 год. Завод выпустил серию модифицированных тракторов, которые незначительно отличаются друг от друга.

Техника применяется чаще всего на работах общего назначения. Работы могут быть как сельского, так и городского типа. ЮМЗ-6 является трактором, который можно использовать во время ремонтных дорог, во время посева или сбора урожая, для выкопки ямы под фундамент и т.д.

Данный трактор можно подстроить под любой вид работы, благодаря его сменным агрегатным установкам, что собственно и увеличивает на него спрос. Агрегатные установки бывают разного типа: прицепного, навесного и полунавесного. Соответственно, Трактор ЮМЗ-6 может служить в качестве экскаватора, погрузчика и ямокопателя.

Мало кто знает, что трактор ЮМЗ-6 сделан на основе знаменитого трактора МТЗ-5. МТЗ-5 также выпускался на Южном машиностроительном заводе в 1958 годы. ЮМЗ-6 сравнение в конструкционном плане между МТЗ-5 и МТЗ-50, ближе к МТЗ-5.

Техническая характеристика трактора ЮМЗ-6

Трактор сохранил классическую полурамную структуру, что собственно, естественно для первой модели. Во внутреннюю опорную часть ЮМЗ-6 входят корпус трансмиссии, корпус муфты сцепления. На самой полураме установлен двигатель, передний мост. Двигатель техники ЮМЗ-6 оснащен с боков, верха и переда облицовкой, радиатор соответственно тоже. Облицовка легко поддается разбору (быстросъемная).

Колеса по стандарту обладают защитой при помощи «Крыльев». Обладают дополнительной нагрузкой. Передняя балка подгружена для увеличения сцепного веса. Шины в тракторе ЮМЗ-6 низкого давления с водовоздушными вентилями, для наполнения жидкости.

На крышке заднего моста стоит топливный бак, который защищен «Защитным листом». Защитный лист держит на себе сиденье оператора (В кабине одно сиденье, удобное, мягкое, у ЮМЗ-6КЛ и ЮМЗ-6КМ в сравнении с ЮКЗ-6, с ремнем безопасности).

Вес машины: 3400, 3700, 3900 кг.

Двигатель ЮМЗ-6 : турбонаддув отсутствует, дизель четырехтактный:

  • Д-65 мощностью 60 л.с, рабочим объемом 4,94 л;
  • Д242-71 мощностью 45,6 л.с, рабочим объемом 4,75 л.

Номинальный вращающий момент: 1800/об/мин. Коробка пятиступенчатая, редуктор (удвоитель числа передач).

Габариты трактора:

  • длина: 4165 мм;
  • ширина: 1884 мм;
  • высота по кабине: 2485 мм;
  • продольная база: 2450 мм.

ЮМЗ-6 первая модель трактора, но на данный момент существуют и другие: ЮМЗ-6Л (Пусковой двигатель), ЮМЗ-6АЛ, ЮМЗ-6К, ЮМЗ-6АК и трактор ЮМЗ 6КЛ.

Технические характеристики трактора ЮМЗ-6
Наименование Модель трактора
ЮМЗ-6АЛ ЮМЗ-6КЛ/ ЮМЗ-6КМ
Тягловый класс 1,4 1,4
Расчетные скорости движения:
без редуктора, км/ч 7,6 - 24,5 7,6 - 24,5
с редуктором, км/ч 2,1 - 6,8 2,1 - 6,8
Расчетные тяговые усилия:
с редуктором, кН 14,0 14,0
без редуктора, кН 14,0 - 2,6 14,0 - 2,6
Удельный расход топлива, г/кВт·ч 245 245
Тип генератора 13. 3701 46.3701
Мощность генератора, Вт 400 480

Особенности модификаций ЮМЗ-6

ЮМЗ-6АЛ . Универсальная сельскохозяйственная техника, форма колеса 4К2. Рулевая колонка данной серии трактора является регулированной, панель приборов немного отличается от предыдущей версии, капот прямоуголен. ЮМЗ-6АК выпускался в 1978 году. Кабина данного трактора немного больше чем у его «братьев», данная кабина с улучшенной обзорностью. Улучшенная гидравлическая система. У трактора ЮМЗ-6К нет навесной системы, более того отсутствует возможность прикрепить рабочее оборудование.

Трактор ЮМЗ в агрегате с разнообразными навесными, полунавесными и прицепными орудиями и машинами используются в сельском и коммунальном хозяйстве.

Тракторы ЮМЗ применяют на работах общего назначения, междурядной обработке и уборке пропашных культур, для выполнения транспортных работ (в течение всего года), для привода активных рабочих органов мобильных и стационарных машин. Кроме того, они могут агрегатироваться с бульдозерами, экскаваторами, погрузчиками, ямокопателями.

Мощность тракторов ЮМЗ составляет 45,6 кВт (62 л.с.), что позволяет комплектовать высокопроизводительные комбинированные агрегаты, выполняющие за один проход несколько технологических операций.

В новых моделях трактора ЮМЗ особое внимание уделено улучшению условий труда оператора: применяются шумо- и виброзащитные кабины с системами нормализации микроклимата, регулируемые сиденья, стало удобнее расположение органов управления и средств информации.

Запасные части и детали трактора ЮМЗ

Тракторы ЮМЗ-6Л (с пусковым двигателем), ЮМЗ-6М (с электростартерным непосредственным пуском дизеля), ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ являются универсальными сельскохозяйственными тракторами с колесной формулой 4К2.

Остов трактора ЮМЗ составляют полурама, корпуса сцепления, коробки передач, заднего моста.

Полурама ЮМЗ - два швеллера, соединенные передним брусом. Спереди двигатель Д-65 закреплен на брусе полурамы с помощью шарнирной опоры, сзади - через картер маховика жестко скреплен с корпусом сцепления.

Спереди, сверху и частично с боков двигатель ЮМЗ с радиатором закрыты облицовкой. Облицовка откидывающаяся, правая и левая боковины быстросъемные.

В корпусе сцепления ЮМЗ находится главное сцепление и сцепление вала отбора мощности (с раздельным приводом).

Корпус коробки передач ЮМЗ и заднего моста разделен на два отсека: в переднем смонтирована коробка передач с понижающим редуктором; в заднем находится главная передача, дифференциал, конечные передачи, а также вал отбора мощности, механизм блокировки дифференциала, управление тормозами.

С правой стороны к корпусу сцепления ЮМЗ прикреплен механизм рулевого управления с гидроусилителем. Механизм посредством продольной тяги связан с рулевой трапецией переднего моста, а через карданную передачу - с рулевым колесом.

Колеса тракторов ЮМЗ с шинами низкого давления. Для увеличения сцепного веса на передней балке установлены грузы, камеры шин имеют водовоздушные вентили для наполнения их жидкостью.

Колеса защищены крыльями. Тракторы ЮМЗ оборудованы механическим догружателем задних колес.

На задней стенке корпуса коробки передач ЮМЗ и заднего моста установлен механизм навески, представляющий собой регулируемый, гидрофицированный шарнирный четырехзвенник с тремя присоединительными точками.

Прицепное устройство ЮМЗ жесткое, регулируемое по высоте и в горизонтальной плоскости. Предусмотрены тяговосцепные устройства, управляемые от гидросистемы трактора.

Для привода стационарных машин на тракторах может быть установлен приводной шкив (вращение от вала отбора мощности),

Трактор ЮМЗ оборудован пневматической системой, обеспечивающей работу с машинами и оруди­ями, имеющими пневматический или гидравлический привод тормозов (может быть использована для накачивания шин, а также в случае применения сжатого воздуха при технической обслуживании тракторов).

Система электрического оборудования (с номинальным напряжением 12 В) обеспечивает дистанционный пуск пускового двигателя и дизеля, работу средств информации, работу трактора ЮМЗ в ночное время.

Топливный бак установлен на крышке заднего моста ЮМЗ и закрыт защитным листом, прикрепленным к крыльям задних колес.

На защитном листе установлено сиденье оператора (одноместное, мягкое, подрессоренное, у ЮМЗ-6КЛ и ЮМЗ-6КМ - с ремнем безопасности).

Кабина - каркасная, двухдверная, шумовиброизолированная, с открывающимися у ЮМЗ-6КЛ и ЮМЗ-6КМ боковыми и задними окнами. Металлическая крыша кабины имеет обзорно-вентиляционный люк, задняя стенка у ЮМЗ-6Л, ЮМЗ-6М, ЮМЗ-6АЛ, ЮМЗ-6АМ открывается.

Конструкцией предусмотрена установка или доставка по дополнительному заказу: приводного шкива, дополнительных гидроцилиндров и разрывных муфт, колес с шинами 9,5 - 43 дюйма для работы в узких междурядьях, полугусеничного хода, бензинового предпускового подогревателя ПЖБ-200, гидрофицированного крюка, утеплительного чехла для дизеля.

Тракторы ЮМЗ-8070, ЮМЗ-8071, ЮМЗ-8080, ЮМЗ-8270, ЮМЗ-8271, ЮМЗ-8280 - результаты модернизации предшествующих моделей. Они предназначены для выполнения разнообразных сельско­хозяйственных работ в агрегате с навесными, полунавесными и прицепными орудиями и машинами.

Трактор ЮМЗ можно использовать для выполнения транспор­тных и погрузочно-разгрузочных работ, для приво­да рабочих органов мобильных и стационарных машин, с оборудованием специального назначения в качестве экскаватора, бульдозера.

Тракторы унифицированы между собой, ЮМЗ-8270, ЮМЗ-8271, ЮМЗ-8280 - полноприводные.

На тракторах ЮМЗ-8070, ЮМЗ-8270 установлены дизели РМ 80-03; на ЮМЗ-8071, ЮМЗ-8171 - РМ80-04; на ЮМЗ-8080 и ЮМЗ-8280 - дизель 8045.25.850.

Кабина трактора ЮМЗ - каркасная, одноместная, двухдверная, шумовиброизолированная, с открывающимися боковыми и задними окнами.

Рулевое управление ЮМЗ - гидрообъемное.

Коробка передач ЮМЗ - синхронизированная механическая, 12-ти скоростная трехдиапазонная (может быть установлена 9-ти скоростная),

Гидросистема ЮМЗ обеспечивает управление механизмом задней навески и приведение в действие гидравлических исполнительных органов (гидроцилиндров одно- и двустороннего действия, гидромоторов и др. ), установленных на агрегатируемых машинах и орудиях.

По желанию заказчика на тракторы вместо кабины может быть установлен каркас безопасности с крышей, прицепное устройство маятникового типа.

Технические характеристики трактора ЮМЗ-6

Трактор ЮМЗ-6АЛ, ЮМЗ-6АМ

Тяговый класс - 1,4

Расчетные скорости движения:

Без редуктора, км/ч - 7,6-24,5

С редуктором, км/ч - 2,1-6,8

Расчетные тяговые усилия:

С редуктором, кН - 14,0

Без редуктора, кН - 14,0-2,6

Габаритные размеры ЮМЗ-6:

Длина, мм - 4165

Ширина, мм - 1884

Высота по кабине, мм - 2485

Продольная база, мм - 2450

Колея ЮМЗ-6:

Передних колес, мм - регулируемая в пределах 1360-1860 с интервалом 100

Задних колес, мм - регулируемая в пределах 1400-1800

Дорожный просвет:

Под передними колесами, мм - 645

Под задними колесами, мм - 450

Наименьший радиус поворота по середине следа внешнего переднего колеса с подтормаживанием внутреннего заднего колеса, м - 5,0

Масса буксируемого прицепа с грузом, кг - 6000

Масса конструктивная, кг - 3400

Углы подъема (спуска) без прицепа, град - 20

Глубина преодолеваемого брода, м - 0,8

Дизельный двигатель трактора ЮМЗ-6

Двигатель Д-65

Тип - четырехтактный, с непосредственным впрыском топлива

Мощность, кВт - 45,6

Номинальная частота вращения коленчатого вала, мин - 1750

Количество цилиндров - 4

Диаметр цилиндра, мм - 110

Ход поршня, мм - 130

Степень сжатия (расчетная) - 17,3

Рабочий объем цилиндров, л - 4,94

Порядок работы цилиндров - 1-3-4-2

Топливный насос высокого давления - УТН-5

Удельный расход топлива, г/кВтч - 245

Воздухоочиститель - комбинированный, с сухой центробежной и масляной инерционно-контактной очисткой воздуха

Масса сухого двигателя (дизеля) ЮМЗ, кг - 540

Трансмиссия ЮМЗ-6

Сцепление ЮМЗ - сухое, фрикционное, двухпоточное, постоянно-замкнутого типа.

Коробка передач ЮМЗ - механическая, десятиступенчатая, с понижающим редуктором или механическая, десятиступенчатая, с синхронизаторами.

Дифференциал заднего моста ЮМЗ - конический с двумя сателлитами, открытого типа.

Ходовая и системы управления ЮМЗ-6

Тип ходовой системы - 4К2

Шины, дюймы:

Передние - 7,5-20

Задние - 15,5R-38

Тормозные механизмы ЮМЗ - дисковые, сухие, с механическим приводом

Рулевое управление ЮМЗ - механическое, с гидроусилителем

Навесная система трактора ЮМЗ-6

Способы регулирования положения навесного орудия - высотный, с механическим корректором сцепного веса

Насос гидросистемы ЮМЗ - НШ32У-3-Л

Распределитель ЮМЗ - Р80-3/1-222

Максимальное давление жидкости в гидросистеме, Мпа - 14

Вал отбора мощности ВОМ ЮМЗ-6

Тип привода - полунезависимый двухскоростной

Частота вращения (при номинальной частоте вращения коленчатого вала дизеля), мин - 551 (1000)

Модели тракторов ЮМЗ — преимущества, видео, характеристики

Трактора ЮМЗ входят в число самых популярных представителей семейства сельскохозяйственных машин марки Беларусь. Они сочетают в себе все самое необходимое для успешной работы под интенсивными и часто меняющимися нагрузками. Моделям ЮМЗ свойственная высочайшая надежность, проходимость, отличная производительность и, что немаловажно, простота в применении. Все эти преимущества выгодно выделяют каждый трактор ЮМЗ на фоне его отечественных и импортных аналогов.

Тракторам марки ЮМЗ свойственна высокая надежность, маневренность на участках с ограниченным пространством, устойчивость к частым изменениям нагрузок, а также неприхотливость к качеству горючего и смазочных материалов. Конструкция каждого трактора ЮМЗ продумана до мелочей. что в значительной мере упрощает его обслуживание и самостоятельный ремонт.

В наши дни сельхозтехника ЮМЗ нашла широкое применения в различных отраслях. Главным образом, трактора используются в аграрном секторе, где успешно справляется с предпосевной подготовкой почвы, уходом за выращиваемыми культурами, посадкой, сбором и перевозкой урожая, а также опрыскиваем культурных растений, заготовкой тюков с сеном и скашиванием травы.

Помимо сельского хозяйства модельный ряд марки ЮМЗ интенсивно эксплуатируются сотрудниками коммунальных служб, строителями и работниками лесозаготовительной промышленности. Устойчивые к износу и коррозии запчасти агрегатов позволяют без труда завести трактора даже при экстремальных морозах или сильной жаре. Эта особенность делает технику ЮМЗ востребованной практически во всех странах постсоветского пространства и за рубежом.

Трактор ЮМЗ-6 – практические возможности модели

Популярный трактор ЮМЗ-6 по праву заслужил звание универсального труженика с хорошо продуманной конструкцией и хорошими заводскими параметрами. Основные области применения модели – сельское хозяйство и различные предприятия, где агрегат может использоваться, как бульдозер или погрузчик.

При разработке этой популярной модели ЮМЗ в качестве базового был использован трактор МТЗ-5. Благодаря этому, устройство трактора ЮМЗ-6 отличается той же высочайшей надежностью, что и его предшественник, а также простотой в эксплуатации, проходимостью и высоким качеством сборки.

В основу конструкции трактора ЮМЗ-6 вложен отечественный двигатель марки СМД-65Н, объемом 4,94 л. Мотору свойственная простота в ремонте и скромный расход горючего, благодаря чему он существенно опережает по своей популярности более требовательные импортные ДВС. Кроме того, трактора ЮМЗ-6 с двигателем СМД обладают довольно высоким рабочим ресурсом, и способны проработать до ближайшего капитального ремонта не менее 12 тыс. моточасов.

В конструкции агрегата предусмотрены сухие дисковые тормоза с приводом на задние колеса. Рулевое управление, в зависимости от комплектации трактора, может быть механическим или гидрообъемным. Оба варианта делают управление трактором более плавным и точным.

Технические характеристики трактора ЮМЗ-6 включают:

  • максимальная мощность – 60 л. с.;
  • емкость топливного резервуара – 90 л;
  • расход горючего – 3,8 л/ч.;
  • количество скоростей – 5 передних/1 задняя;
  • скорость передвижения –в диапазонах 2–25 км/ч. ;
  • вес – 3,4 т.

По индивидуальному заказу покупателей трактора ЮМЗ-6 комплектуются ВОМ и их удлинителями, ходоуменьшителями, расширителями задних крыльев, а также выносными гидравлическими цилиндрами.

Трактор ЮМЗ-8240 – эксплуатационные параметры агрегата

Это популярный колесный трактор от бренда ЮМЗ уже давно снят с производства, однако это не мешает ему пользоваться высочайшим спросом, как среди частных предпринимателей в аграрном сектор, так и среди крупных сельскохозяйственных компаний.

Отзывы владельцев этой модели свидетельствуют о высоком качестве сборки агрегата, его маневренности и способности работать под самыми высокими нагрузками без потерь в производительности и качестве выполняемых работ.

В базовую комплектацию этого популярного трактора входит улучшенная полноприводная подвеска, существенно улучшающая проходимость агрегата на пересеченной местности. Выносливый двигатель марки Д-243-436 с максимальной частотой вращения коленвала до 2200 об/мин обеспечивает стабильную работу техники при любых погодных и эксплуатационных условиях.

Синхронизированная механическая коробка передач дает трактору возможность передвигаться в большом диапазоне скоростей, выбирая повышенную или пониженную передачу для достижения максимального результата при работе.

Заводские параметры трактора включают:

  • максимальная мощность – 78 л. с.;
  • емкость топливного резервуара – 120 л;
  • расход горючего – 4,1 л/ч.;
  • количество скоростей – 8 передних/4 задние;
  • скорость передвижения – в диапазонах 2,5–31 км/ч.;
  • вес – 4,37 т.

В базовой комплектации этой модели предусмотрена каркасная кабина, в которой располагается рулевое колесо, педали и рычаги переключения, а также вентиляционная система и отопительная печка.

Трактор ЮМЗ-8244 – особенности сельскохозяйственной машины

Этот трактор ЮМЗ с передним ведущим мостом получил широкий спрос благодаря своей универсальности и маневренности. Небольшие габариты модели в паре с грамотно продуманным шасси и правильно подобранным центром тяжести позволяют трактору эффективно выполнять свои функции на небольших участках, показывая, при этом, максимально высокую производительность.

В базовую комплектацию трактора ЮМЗ-8244 входит надежный мотор марки Д-242-436, обладающий высоким крутящим моментом и длительными сроками применения. Для запуска двигателя завод-изготовитель предусмотрел в конструкции трактора надежный  электрический стартер. Благодаря наличию свободного доступа к основным узлам мотора, при необходимости может быть выполнена переделка трактора путем установки более мощного ДВС объемом 6л и выше.

Мотор модели дополняет высококачественная механическая синхронизированная КПП, работающая в нескольких диапазонах, а также сухое фрикционное сцепление, способное стабильно работать в двух потоках. Надежная задняя навеска в паре с ВОМ позволяет владельцу агрегата  использовать различные навесные и полунавесные сельскохозяйственные орудия.

Параметры модели включают:

  • максимальная мощность – 83 л. с.;
  • емкость топливного резервуара – 115 л;
  • расход горючего –4,1 л/ч.;
  • количество скоростей – 9 передних/3 задние;
  • скорость передвижения – в диапазонах 2,9–30,2 км/ч. ;
  • вес – 4,59 т.

В кабине трактора расположены все необходимые для работы органы управления, удобное водительское сиденье, а также системы обогрева и вентиляции воздуха.

Трактор ЮМЗ ЭО-2621 – конструкция и области применения

Этот популярный экскаватор ЮМЗ сочетает в себе такие качества, как высокая грузоподъемность, универсализм, отменное качество сборки и маневренность на участках с ограниченным пространством. Сегодня эта популярная модель успешно применяется сотрудниками коммунальных предприятий, службами ликвидации старых нежилых зданий, а также строителями.

Основное предназначение этого популярного агрегата – механизация различных земельных работ на грунтах I–IV категории плотности, обустройство дорог общего пользования, погрузка грузовых автомобилей строительными материалами и отходами, а также рытье котлованов. Модель может использоваться в температурном диапазоне от -40 до +40 ⁰C.

Экскаватор в этой комплектации обладает наличием прочного каркаса, изготовленного преимущественно из износостойких и защищенных от коррозии металлических сплавов. Двигатель марки Д-65 способен переносить стабильно высокие нагрузки, не теряя при работе своей мощности и показателей крутящего момента.

Отдельного внимания заслуживает навеска агрегата. Объем штатного ковша составляет 250 см3. При необходимости экскаватор можно оборудовать ковшами большей вместительностью, вплоть до 500 см3. Улучшенная гидравлическая система на базе цельного каркаса способна выдерживать превышение максимально рекомендуемой грузоподъемности агрегата на 10 %.

В комплектацию агрегата входит червячный механизм рулевого управления, оборудованный гидравлическим усилителем. 9-ступенчатая механическая КПП снабжена редуктором, наличие которого гарантирует плавное переключение скоростей без потери мощности двигателя. Свободный доступ к основным механизмам трансмиссии позволяет быстро устранить любые неисправности узла.

Параметры этой модели от бренда ЮМЗ включают:

  • максимальная мощность – 70 л. с.;
  • емкость топливного резервуара – 100 л;
  • расход горючего – 4 л/ч. ;
  • количество скоростей – 17 передних/4 задние;
  • скорость передвижения – в диапазонах 2–19 км/ч.;
  • вес – 5,7 т.

Экскаватор оборудован удобной просторной кабиной со стеклоомывателями, системами вентиляции и подогрева, а также информативным щитком приборов для возможности контроля за состоянием основных узлов агрегата.

Трактор ЮМЗ-8040 – технические характеристики агрегата

Этот компактный колесный трактор от бренда ЮМЗ нашел широкое применение в аграрном секторе, лесозаготовительной промышленности и строительстве. При необходимости агрегат можно оборудовать малогабаритным ковшом, что дает возможность использовать его на открытых и закрытых складах различных предприятий,

В сельском хозяйстве этот представитель модельного ряда ЮМЗ активно эксплуатируется в целях вспашки почвы и подъема целины, предпосевной подготовки грунта, окучивания, боронования и посева участков, сбора и перевозки урожая, а также распределения удобрений, скашивания травы, подготовки и перевозки тюков с сеном. Более детально о возможностях трактора ЮМЗ-8040 расскажет видео.

Несмотря на скромные габариты, трактор обладает довольно высокой грузоподъемностью, которая составляет 2,5 т. В конструкцию модели вложен мотор марки Д-243-436 рабочим объемом 4,75 л, который способен раскручивать коленчатый вал до скорости 2200 об/мин. Скромный расход горючего и неприхотливость к качеству топлива делают эту модель от бренда ЮМЗ довольно популярной среди владельцев небольших и крупных угодий.

В комплектацию трактора входит механическая коробка переключения передач, которой также оснащен популярный в народе трактор К-700. Применение надежных запчастей при разработке этой КПП свело к минимуму поломки механизма и упростило его ремонт своими руками.

Простая конструкция трактора позволяет его владельцу самостоятельно осуществить любые виды обслуживания техники. При необходимости фермером может быть выполнена настройка карбюратора, регулировка клапанов трактора ЮМЗ и другие виды работ.

Основные заводские параметры трактора включают:

  • максимальная мощность – 83 л. с.;
  • емкость топливного резервуара – 115 л;
  • расход горючего – 4,1 л;
  • количество скоростей – 9 передних/3 задние;
  • скорость передвижения – в диапазонах 2–33 км/ч.;
  • вес – 4,1 т.

Этот трактор оборудуется небольшой удобной кабиной с рулевым управлением, рычагами переключения основных механизмов, удобным сиденьем, а также система обогрева и вентиляции. Широкий радиус обзора с водительского места позволяет более тщательно контролировать процесс выполнения работ.

Экскаватор ЮМЗ: технические характеристики

Экскаватор, выпущенный на основе трактора ЮМЗ, практически не подвергался модификациям за несколько десятков лет своего существования. Линейку моделей экскаваторов ЮМЗ представляет техника, которые несущественно отличаются друг от друга мощностью двигатели и гидравлической системы, а также габаритами и грузоподъемностью. Экскаваторы ЮМЗ относятся к классу среднетяжелой универсальной техники, которая активно эксплуатируется отечественными сельскохозяйственными, дорожно-строительными и коммунальными предприятиями.

Назначение экскаватора ЮМЗ

Изначально экскаватор ЮМЗ использовался для выполнения различных работ в сельском хозяйстве. С добавлением некоторых видоизменений и функций модельной линейки этой техники, машина превратилась в полноценный универсальный экскаватор-погрузчик.

Имея в основе надежный и мощный трактор, используется для выполнения задач, в тяжелых климатических условиях и вредном воздействии окружающей среды без потери работоспособности:

  • рытье траншей, котлованов и рвов;
  • погрузочно-разгрузочные работы грузов разного типа;
  • выравнивание территории с многоуровневым рельефом;
  • разработка и рыхление каменистых грунтов в карьерах;
  • очистка территории от мусора или снега;
  • демонтаж зданий;
  • монтаж простых одноуровневых железо-бетонных конструкций;
  • бурение скважин;
  • выполнение полевых сельскохозяйственных работ, связанных с обработкой, рыхлением почв и уборкой урожая.

Экскаватор ЮМЗ приспособлен для работы при критическом температурном режиме. Во время выполнения задачи в минусовых температурах, способен выполнять рыхление мерзлого грунта. Мощностных характеристик гидравлики и двигателя достаточно для того, чтобы с легкостью произвести вскрытие асфальтного покрытия.

Базовое устройство экскаваторов ЮМЗ

Обычный трактор ЮМЗ-6 тяглового класса 1,4, прототипом которого является трактор МТЗ, стал базой для нескольких модификаций экскаваторно-погрузочной техники ЮМЗ. Традиционная полурамная основа состоит из обвязочной рамы и опорной основы бульдозера. Для функционирования рабочего оборудования используется поворотная колонка и стрела с ковшом. Приводы рабочего оборудования – гидравлические.

В базовой конструкции применяются поршневые гидроцилиндры. Оба гидропривода вполне самостоятельные устройства, работа которых обеспечивается одним баком. Функционирование в экскаваторе ЮМЗ стрелы и ковша обеспечивается одним из гидроприводов с помощью распределителя и насосов. Второй гидропривод обеспечивает работу бульдозерной лопаты, опор и поворотного механизма.

Популярность данной техники объясняется многофункциональностью и тем, что большая часть навесного оборудования унифицирована. Небольшие габариты делают возможным эксплуатацию в городских условиях, или на участках, куда доступ крупной строительной технике ограничен. Колесная база обеспечивает мобильность экскаватора и хорошую маневренность.

Модели экскаваторов ЮМЗ

Линейка эккаваторов ЮМЗ неоднократно подвергалась некоторым изменениям, которые проявились в появлении нескольких популярных модификаций данной техники:

  • ЮМЗ 6Л мало чем отличается от тракторов МТЗ, разве что видоизмененной радиаторной решетки со слегка округлыми формами.
  • ЮМЗ 6КЛ отличается от собратьев усиленной гидравликой и конструкцией в целом. Позиционируется как техника для выполнения тяжелых работ в промышленных объемах.
  • ЭО 2621А – наиболее продвинутая модель экскаватора МТЗ, которая чаще всего встречается на строительстве или при выполнении восстановительно-ремонтных дорожных работ.
  • ЮМЗ ПЭ-Ф-1Б – многофункциональная машина, применяемая в основном для выполнения погрузочно-разгрузочных работ с штучными и сыпучими грузами. При выполнении землеройных работ не уступает в показателях производительности узкопрофильным экскаваторам.

Вся экскаваторно-погрузочная техника создана на базе трактора ЮМЗ-6, технические характеристики которого соответствуют высоким показателям производительности. Эти трактора давно сняты с производства, но их по-прежнему можно встретить во время эксплуатации. Экскаваторы ЮМЗ имеют несколько преимуществ среди аналогичной техники – доступная цена и качество материалов, которые гарантируют надежность, долговечность и простоту обслуживания.

Технические и эксплуатационные характеристики

Экскаваторы ЮМЗ оборудованы силовыми установками в виде одного из двух двигателей – Д65 и Д242. Это четырехцилиндровые дизельные агрегаты, в народе называемые простым атмосферником. Применение таких моторов значительно упрощает обслуживание техники и сокращает затраты на текущий ремонт. Д65 с объемом 4,94 л и мощностью 60 л.с. дополнительно оснащался пусковой системой в виде электрического стартера. Д242 имеет меньший объем 4,75л, и выдает при этом мощность 62 л.с.

Пятискоростная коробка передач оснащается двойными шестернями и сухой муфтой сцепления. Экскаватор может перемещаться по рельефу с уклоном до 10 градусов. При перемещении с одного объекта на другой развивает скорость до 25 км/час. Расход топлива в рабочем режиме с нагрузкой не превышает 12 л/моточас.

Гидравлическая система экскаватора ЮМЗ состоит из следующих составляющих:

  • заправочный бак для масла;
  • гидрораспределители на ЮМЗ-экскаваторе служат для более точного управления рабочим оборудованием;
  • гидроцилиндры стрелы и поворотного механизма;
  • насосы, трубы и шланги.

Комфортное управление экскаватором ЮМЗ обеспечивается гидроусилителем руля.

Особенности эксплуатации и обслуживания экскаваторов ЮМЗ

Экскаваторы ЮМЗ, которые общепринято называют «Петушок», способны полноценно копать не более 4 метров в самой своей лучшей комплектации, при заявленных производителем 5,5 метрах.

Штатная бульдозерная лопата в эксплуатации показала себя неэффективно, учитывая ее недостаточную ширину. Самостоятельное переоборудование экскаваторов может повлечь на себя юридическую и техническую нагрузку.

При бережной эксплуатации сцепление отрабатывает без проблем в течение 5-7 лет, что нехарактерно для аналогичной экскаваторной техники.

Видео

Технические характеристики трактора ЮМЗ-6: вес, размеры


Небольшой отечественный трактор ЮМЗ является неутомимым тружеником и помощником для фермерских хозяйств, где нет необходимости использовать крупногабаритные самоходные агрегаты. Технические характеристики трактора ЮМЗ-6 позволяют использовать технику как для серьёзной работы на фермерских полях, так и для выполнения различных хозяйственных задач. Трактор выпускался в период 1966 года по 2001 год. Основным производителем техники был Южный машиностроительный завод. После того, как прекратился выпуск, на смену пришел модифицированный трактор серии МТЗ-1221.

Трактор ЮМЗ-6

Модификации


ЮМЗ-6АКМ 40
на расчистке снега

В семействе тракторов ЮМЗ-6 существовали, помимо прототипов, четыре модификации:

  • ЮМЗ-6 (1970-1978)
  • ЮМЗ-6А (1978-1986)
  • ЮМЗ-6К (1986-1993)
  • ЮМЗ-6АК (1993-2001)

Кроме того, литерами Л и М обозначались модификации, отличающиеся способом запуска дизеля: Л — пусковым двигателем, М — электростартером.

ЮМЗ-6Л (М)

Тракторы первой серии, во многом повторяющие конструкцию МТЗ-5. На этих тракторах устанавливались капоты со скругленной решёткой радиатора.

ЮМЗ-6АЛ (АМ)

Тракторы получили регулируемую по высоте и углу наклона рулевую колонку, видоизмененную панель приборов в кабине, новый прямоугольный капот, а также изменения в механизмах тормоза.

ЮМЗ-6КЛ (КМ)

Промышленная модификация трактора ЮМЗ-6А, отличающаяся отсутствием задней сельскохозяйственной навесной системы и имеющие места крепления для рабочего оборудования экскаватора и бульдозера. После снятия ЮМЗ-6А с производства модель ЮМЗ-6К, ставшая базовой, получила и сельскохозяйственную модификацию. Получил новую кабину с улучшенной обзорностью.

ЮМЗ-6АКЛ (АКМ)

Выпускался с 1978 года. Получил новую гидравлическую систему с силовым и позиционным регулятором.

Агрегаты и навесное оборудование

На рынке доступно достаточно модификаций и дополнительного навесного оборудования, позволяющего использовать трактора ЮМЗ для разработки грунтов при дорожном и гражданском строительстве, вскрытии асфальтобетонного покрытия, погрузочных работах и т.д. Но наиболее распространенной сферой применения было и остается сельское хозяйство. И навесное, и прицепное оборудование именно данной категории наиболее распространено и востребовано.

Кроме плугов, борон и культиваторов существует огромное разнообразие сенокосилок, жаток, сечкарен для кукурузы, рыхлителей почвы, опрыскивателей и устройств для разбрасывания удобрений в гранулах. А также сеялок, агрегатов для посадки и выкапывания картофеля. Это делает один трактор универсальным решением для фермерского хозяйства средних размеров.

Конструкция

Тракторы ЮМЗ-6 имеют классическую полурамную компоновку. В несущий остов входят корпус трансмиссии, корпус муфты сцепления, полурама. На полураме установлен двигатель, передний мост.

  • Двигатель четырехтактный дизель, без турбонаддува Д-65 мощностью 60 л.с, рабочим объемом 4,94 л.
  • Д242-71 мощностью 62 л.с. рабочим объемом 4,75 л.
  • Номинальная частота вращения 1800 об/мин.
  • Муфта сцепления сухого типа, двухпоточная.
  • Коробка передач с подвижными шестернями пятиступенчатая. На части тракторов установлен редуктор-удвоитель числа передач.
  • Задний мост с механической блокировкой дифференциала.
  • Масса машины 3400, 3700, 3900 кг.
  • Основные отличия тракторов ЮМЗ-6 и МТЗ-50 (МТЗ-80)

    Тракторы МТЗ-50 (МТЗ-80) и ЮМЗ-6 принадлежат к одному семейству «Беларусь» и являются развитием одной базовой модели — МТЗ-5. Их конструкция имеет много одинаковых решений и взаимозаменяемых деталей, но исполнение ряда узлов и агрегатов существенно отличается:

    содержание .. 1 2 3 ..

    ТРАКТОРЫ „БЕЛАРУСЬ» ЮМЗ-6АЛ и ЮМЗ-6АМ ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

    45-3902050ТО

    Ответственный редактор — главный конструктор по трактору В. В. Баранов Москва «МАШИНОСТРОЕНИЕ» 1983

    Техническое описание и инструкцию но эксплуатации составил инженер В. П. Озерный Ответственный за выпуск инженер В. П. Муха В подготовке исходных материалов участвовали инженеры А. И- Лучкина, И. В. Прыгунов, Б. Н. Нечипоренко, В. П. Муха, И. В. Воловнцкий, В. Г. Фот, A. Л. Ижко.

    Тракторы «Беларусь» ЮМЗ-6АЛ и ЮМЗ-6АМ: Техническое описание и инструкция по эксплуатации /Производственное объединение «Южный машиностроительный завод» имени Л. И. Брежнева.— М.: Машиностроение,

    с 1983.—255 с., ил.

    В пер.: 1 р. 10 к.

    Техническое описание содержит описание конструкции, правила технической эксплуатации, рекомендации по техническому обслуживанию, примеры возможных неисправностей и способы их устранения.

    Техническое описание предназначено для трактористов, а также для лиц, связанных с эксплуатацией и обслуживанием тракторов ЮМЗ-6АЛ и ЮМЗ-6АМ.

    1. ВВЕДЕНИЕ

    Колесные универсальные тракторы «Беларусь» ЮМЗ-6АЛ и ЮМЗ-6АМ предназначены для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами и орудиями, с рабочими органами строительных и дорожных машин, а также для привода в движение рабочих органов мобильных и стационарных сельскохозяйственных машин.

    Основные сельскохозяйственные машины и орудия, с которыми работают тракторы, приведены в разделе «Порядок работы».

    2. ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАКТОРОВ „БЕЛАРУСЬ» ЮМЗ-6АЛ и ЮМЗ-6АМ

    Таблица 1

    Наименование

    Единица

    измерения

    Значение !
    Общие данные
    Тяговый класс 1,4
    Расчетные скорости движения с ре­дуктором: на передаче: км/ч
    2,1
    первой
    второй 2,5
    третьей 3,1
    четвертой 5,3
    пятой 6,8
    при заднем ходе 1,58
    Расчетные скорости движения без км/ч
    редуктора: на передаче:
    первой 7,6
    второй 9,0
    третьей 11,1
    четвертой 19,0
    пятой 24,5
    при заднем ходе 5,7
    Тяговые усилия с редуктором на передаче: даН(кгс)
    1400
    первой
    второй 1400
    третьей 1400
    четвертой 1400
    пятой 1400
    Тяговые усилия без редуктора на передаче: даН (кге)
    первой 1400
    второй 1250
    третьей 960
    четвертой 430
    пятой 265
    Размеры трактора: мм 4165
    длина (с прицепным устройством)
    ширина (по выступающим концам 1884
    полуосей задних колес)
    высота по глушителю 2600
    высота по кабине 2460
    высота по облицовке 1600 \
    Продольная база трактора мм 2450
    Колея трактора: мм Регулируемая в пре­делах 1360—1860 мм с интервалом 100 мм
    по передним колесам
    по задним колесам Регулируемая в пре­делах 1400—1800 мм (1200—1800 для ко­лес с шинами 9—42)
    Дорожный просвет: мм 645±5
    под передней осью и рукавами
    полуосей конечных передач 450±5
    под задним мостом
    Наименьший радиус поворота по: м
    середине следа внешнего переднего колеса с притормаживанием внут­реннего заднего колеса до его пол­ной остановки
    5
    без притормаживания 5,6
    Масса трактора: кг 2829+3 %
    конструктивная без кабины
    кабины 165
    в состоянии отгрузки с предприя­тия 3490±3%
    Распределение эксплуатационной мас­сы по осям: кг
    на переднюю ось 1156±3%
    на заднюю ось 2334±3 %
    Удельная материалоемкость (при кон­ кг/кВт 63,65 (46,8)
    структивной массе) (кг/л. с.)
    Координаты центра тяжести (ц. т.) в мм
    состоянии отгрузки: высота относительно опорной плос­кости
    948
    расстояние от ц. т. до плоскости, проходящей через ось задних колес 747
    Полная масса агрегатируемого при­цепа (по покрытым и грунтовым до­рогам среднего качества) т 6
    Угол подъема (спуска) трактора на сухом задерненном грунте: о
    без прицепа 20
    с прицепом 12
    Глубина преодолеваемого брода м 0,8
    Температура, при которой можно экс­плуатировать трактор сс (-40)-(+40)
    Дизель
    Номинальная эксплуатационная мощ­ность (после 60 ч обкатки) кВт (л. с.) 44+з,8 (60+6)
    Частота вращения коленчатого вала при номинальной мощности Удельный расход топлива при номи­нальной мощности (без глушителя) об/мин 1750±25
    г/(кВт-ч) 251
    не более г/(л. с.* ч) (185)
    Расход масла на угар от расхода топлива, не более Максимальный крутящий момент % 0,7
    даН-м 27,5
    Число цилиндров (кгс*м) 4
    Диаметр цилиндра мм 110
    Ход поршня мм 130
    Расчетная степень сжатия 17,3
    Рабочий объем цилиндров л 4,94
    Порядок работы цилиндров 1—3—4—2
    Давление впрыска топлива форсун­ МПа
    кой (кгс/см2) 17,5±0,5 (175±5)
    Конструктивная масса днзеля: кг
    Д65М 525+3%
    Д65Н 540+3%
    Пусковой двигатель
    Номинальная мощность кВт (л. с.) 7,36 (10)
    Частота вращения вала при номи­нальной мощности об/мин 3500
    Диаметр цилиндра мм 72
    Ход поршня мм 85
    Ходовая система
    Обозначение шин: передних колес 7,50-20
    задних колес 15,5—38
    Давление воздуха в шинах в зависи­ МПа
    мости от нагрузки: (кг с/см2) 0.14—0,25(1,4—2,5)
    J передних колес
    1 задних колес 0,1—0,17(1,0—1,7)
    1 Сходимость передних колес мм 10±6
    1 Электрооборудование
    | Номинальное напряжение в сети В 12
    Аккумуляторные батареи:

    1 для трактора ЮМЗ-6АМ:

    В ЗСТ-215ЭМ

    /» 1

    1 напряжение 1
    емкость А«ч 215
    число 2 (последовательно соединенные)
    1 для трактора ЮМЗ-6АЛ: В 6ТСТ-50ЭМС
    напряжение 12
    j емкость А-ч 50
    число 1
    Стартер:
    I для дизеля Д65М CT212PI
    мощность кВт(л.с.) 3,3 (4,5)
    для пускового двигателя дизеля
    Д6Ш СТ362
    мощность кВт(л.с.) 0,44(0,6)
    Гидравлическая система для работы с навесными
    сельскохозяйственными машинами
    Число раздельно управляемых ци- линдров
    3
    Подача насоса (в зависимости от
    частоты вращения коленчатого вала
    дизеля) л/мин 45—75
    Давление в системе, ограничиваемое 13+4130)
    предохранительным клапаном Мпа
    Диаметр цилиндров: (кгс/см2) 100
    основного
    выносных 75
    Ход поршня (основного и выносно- го цилиндров) До 200
    мм
    Номинальная грузоподъемность гид- равлической системы 800 на расстоянии 610 мм от оси под­веса 1
    кг
    Размеры соединительного треугольника:
    мм
    высота 460
    основание 600—800
    Время подъема механизма задней на-
    вески из крайнего нижнего положе­ния в крайнее верхнее положение
    (при номинальной грузоподъемности
    и максимальной частоте вращения Не более 2,2 1
    1 дизеля)
    Время опускания механизма навески из крайнего верхнего положения в крайнее нижнее при рукоятке рас­пределителя, установленной на «опу­скание» (при номинальной грузоподъ­емности) С 1—2
    Вал отбора мощности (ВОМ)
    Частота вращения, (при номинальной частоте вращения коленчатого вала дизеля) об/мин 557
    Прицепное устройство
    Возможное перемещение точки придепа:

    в горизонтальной плоскости в обе стороны от среднего положении в вертикальной плоскости от грунта

    Расстояние от торца ВОМ до оси поперечины прицепного устройства

    мм До 130 мм с интер­валом 65 мм В пределах 200— 500 мм бесступепчато

    350 и 630 (два положения)

    Догружательное устройство
    Предел и способ регулирования по­грузки До 195 мм с интерва­лом 65 мм, перемеще­нием центральной тя­ги в вертикальной плоскости

    содержание .. 1 2 3 ..

    УзелМТЗ-50 (МТЗ-80)ЮМЗ-6
    Передний мостПортальный с пружинной подвеской колёсПортальный с жёсткой подвеской колёс
    Муфта сцепленияОднопоточнаяДвухпоточная
    Управление КПП и редукторомДвумя рычагамиОдним рычагом
    Привод ВОМПереключаемый: двухскоростной независимый или синхронныйДвухскоростной полунезависимый
    Гидронавесная системаРаздельно-агрегатная с автоматическим регулированием глубины пахоты и сцепного весаРаздельно-агрегатная без автоматизации
    Регулирование колеи задних колёсПлавноеПлавное
    Рулевая колонкаНерегулируемая (для МТЗ-80 регулируемая по высоте и углу установки)Регулируемая по высоте и углу установки

    Технические характеристики ЮМЗ-6, масса

    Трактор сразу приобрел большую популярность, и спустя два года на заводе с конвейера сошел стотысячный ЮМЗ-6. При создании этой модели специалисты завода взяли за основу трактор МТЗ-5.

    Масса трактора 2 895 кг
    Скорость движения вперед рабочая (максимум) 11,1 км/ч
    Скорость движения вперед транспортная (максимум) 24,5 км/ч
    Скорость движения назад (максимум) 5,7 км/ч
    Радиус поворота 5 м
    Колесная база 2,45 м
    Размер передней колеи 1,36-1,86 м
    Размер задней колеи 1,4-1,8 м
    Просвет (под передним мостом) 0,45 м
    Просвет (под задним мостом) 0,645 м

    Эксплуатационный вес колесного трактора ЮМЗ-6 с дополнительными грузами составляет 3,9 тонны. Конструкционный вес с рабочим оборудованием — 3,3 тонны. Масса прицепа, допустимая для его эксплуатации в паре с трактором, составляет 6 тонн.

    Сильные стороны

    Высокое качество трактора было обусловлено тем, что завод ЮМЗ изначально создавался как центр военных и космических разработок. Буквально за два года было выпущено 100 тысяч экземпляров машины. Высокие эксплуатационные и технические характеристики ЮМЗ-6, вместе с простотой его конструкции сделали трактор настоящим любимцем советских хозяйственников, строителей, промышленников и работников коммунальных служб.

    Примечания

    Это заготовка статьи о тракторной технике или производителе тракторов. Вы можете помочь проекту, дополнив её.
    : неверное или отсутствующее изображениеДля улучшения этой статьи желательно:
    • Найти и оформить в виде сносок ссылки на независимые авторитетные источники, подтверждающие написанное.К:Википедия:Статьи без источников (тип: не указан)
    Колёсные универсальные самоходные шасси ДСШ-14 • ДВСШ-16 • Т-16 • СШ-28
    Гусеничные сельскохозяйственные Коммунар • СХТЗ-НАТИ • ХТЗ-Т2Г • С-60 • СГ-60 • С-65 • СГ-65 • С-80 • КД-35 • Т-38 • ДТ-54 • ДТ-55 • ДТ-56 • ДТ-57 • ДТ-60 • ГБ-58 • Т-54 • Т-70 • Т-75 • Т-74 • ДТ-75 • Т-4А • Т-100МГС • Т-150 • ДТ-175
    Гусеничные промышленные С-100 • Т-108 • Т-100 • Т-130 • Т-140 • Д-804 • Т-170 • Т-180 • Т-200 • ДЭТ-250 • Т-220 • Т-330 • Т-500 • Т-800
    Трелёвочные КТ-12 • ТДТ-40 • ТДТ-55 • ТДТ-60 • ТДТ-75 • ТТ-4 • ТСТ-130 • ЛТ-157
    Армейские СТЗ-5 «Сталинец» • Т-154 • МоАЗ-541

    Техническое обслуживание

    Как и любая техника советского периода, трактор ЮМЗ 6 отличался надёжностью в эксплуатации и нетребовательностью к качеству топлива. В обязательное техническое обслуживание входила регулировка сцепления и клапанов. В этом небольшом отступлении мы расскажем, как правильно выполнять эти операции.

    Регулировка сцепления

    Схема выполнения работ включает в себя следующие действия:

    1. С люка сцепления демонтируют крышку. Она располагается в нижней части блока. Производится регулировка отжимных рычагов. Рекомендуемое расстояние между диском ВОМ и кулачками должено составлять 73.5 мм.
    2. Выставляется длина основной тяги. Зазор между опорной втулкой и рычагами не должен превышать 4 мм.
    3. Болты с головкой на 24 затягивают до упора, а затем ослабляют на 7 щелчков трещотки.
    4. В процессе эксплуатации, диски муфты сцепления притираются друг к другу, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировка сцепления может проводиться в полевых условиях.

    Регулировка клапанов

    Эта процедура начинается с прогрева двигателя. После того как силовая установка достигнет рабочей температуры, дизель глушат и выполняется регулировка клапанов. Для этого снимается верхняя крышка и посредством вращения коленвала находится верхняя мёртвая точка (ВМТ).

    Чтобы определить это положение, обычно используют специальное устройство. Как только верхняя точка найдена, коромысла клапанов первого цилиндра должны свободно двигаться. Затем выставляются необходимые зазоры и коленвал проворачивается на 180 градусов.

    Производится регулировка клапанов на третьем цилиндре. Ещё пол-оборота выставляются клапана на четвёртом цилиндре. Проворачиваем вал и завершаем регулировку на втором цилиндре двигателя.

    Особенности эксплуатации

    Промышленная и сельхозтехника ЮМЗ 6 долгие годы славится надежностью и качеством. И сейчас на предприятиях часто встречается техника первых выпусков. Простота конструкции позволяет ремонтировать и обслуживать технику в гаражных условиях. Запасные части и расходники для замены можно заказать по каталогу запчастей ЮМЗ 6, имеющемся в сети.

    Несмотря на высокие показатели ТТХ, машины имеют несколько недостатков:

    1. Поломка шестереночного насоса гидроусилителя, который подает рабочую жидкость.
    2. Из-за постоянных нагрузок, происходит износ накладок сцепления фрикционных.
    3. При редкой замене масла в моторе происходит выработка в блоке цилиндров.
    4. Из-за не исправности топливной аппаратуры замечены поломки форсунок.
    5. Неисправность механизма ГРМ.
    6. Плохой запуск дизеля, особенно в зимнее время.

    Своевременное устранение неисправностей позволит избежать продлит срок эксплуатации машины. Даже сегодня, после прекращения выпуска агрегата, купить трактор ЮМЗ 6 в хорошем состоянии не составит труда. Техника, выпущенная на Днепропетровском машиностроительном заводе, остается популярной и пользуется спросом у покупателей.

    Устройство трактора

    Остов модели был представлен двумя швеллерами, закрепленными между собой брусом или рамой. На остове крепилась силовая установка, КПП, задний мост и всяческие вспомогательные системы. Ходовая часть трактора была представлена жесткой подвеской переднего моста. Она отличалась несложным механизмом управления и контроля передаточных усилий и применением поточной муфты сцепления. Из-за высокого центра тяжести трактор мог преодолеть наклон, угол которого не превышал 10 градусов. Однако, как показывала практика, он чувствовал себя уверенно и на более крутых склонах.

    Технические характеристики ЮМЗ-6 первых серий были довольно скудны по сравнению с последующими моделями. Так, в первых версиях агрегат гидравлической системы трактора был лишен устройств автоматизации. Машина оснащалась колесами с камерами пониженного давления. Ширина колеи могла регулироваться в диапазоне от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволило трактору ЮМЗ-6 использоваться для широкого спектра работ. При этом благодаря высокой мощности он мог выполнять одновременно несколько операций.

    Рулевое управление машины оборудовалось гидроусилителем. В более поздних версиях даже появилась возможность регулировки рулевой колонки в нескольких плоскостях. Кабина машины имела шумо- и виброизоляцию. Для проветривания кабины она оборудовалась верхним и боковыми окнами. Удобное расположение приборной панели и хорошая обзорность делали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из наиболее надежных моделей своего класса. На рынке можно встретить широкий ассортимент запчастей на этот трактор, поэтому его ремонт не является проблемой.

    Модель оснащалась одним из двух 4-тактных дизельных моторов: Д-65 или Д-242-71. Первый из них был более мощным (60 л. с. против 44,5 л. с.) и устанавливался на поздние версии трактора. Пуск мотора осуществлялся посредством электростартера или пускового двигателя. Помимо самого мотора, в силовую установку трактора входили системы: питания, подачи воздуха и подачи смазки.

    Экскаватор ЮМЗ-6. Технические характеристики | Спецтехника

    Экскаватор ЮМЗ-6 используется при работах в грунтах 1-4 категорий и погрузке всевозможных материалов. Экскаватор ЮМЗ-6 оснащён отвалом и в то же время ковшом обратной лопаты, которая может функционировать и как прямая, что зависит от монтажа.

    Экскаватор ЮМЗ-6 имеет возможность работать при температуре от -40 до +40 °C. Для работы экскаватором в мёрзлых грунтах, либо грунтах выше 4 категории, необходимо предварительное разрыхление грунта. При данной конструкции машины есть возможность работы со сменным оборудованием.

    Экскаватор ЮМЗ-6 выполняет следующие работы:

    — копать траншеи, котлованы либо просто с отвалом, либо с погрузкой на транспорт – обратной лопатой;
    — проводить погрузку, разработку мелких забоев, создавать насыпи – прямой лопатой;
    — осуществлять планировочные работы и работы по зачищению – с помощью отвала;
    — выполнять погрузку и разгрузку, а также монтажные работы – грузоподъемником.

    Экскаватор ЮМЗ-6 может оснащаться:

    — гидравлическим молотом;
    — разными видами ковшей: профильным, специальным, узким;
    — грейфером;
    — зубом-рыхлителем.

    Технические характеристики экскаватора ЮМЗ-6:

    Эксплуатационная масса: 6600 кг
    Габариты: 7800 х 2500 х 3900 мм
    Максимальная высота выгрузки: 3,2 м
    Емкость ковша, номинальная/геометрическая: 0,28 м3/0,25 м3
    Максимальный радиус копания: 5,3 м
    Размер заглубления: 50 мм
    Максимальная глубина копания: 4,15 м
    Ширина отвала: 2,3 м

    Характеристика двигателя:
    Модель двигателя: Д-242
    Тип : дизельный, четырехцилиндровый, четырехкратный с непосредственным впрыском топлива
    Мощность: 62л.с.(44кВт)
    Крутящий момент: 27,5 кгм
    Топливный расход: 10,8 л/ч
    Объем цилиндров: 4,94 л

    Параметры ходовой части:
    Тип – колеса на пневматических шинах; передние-направляющие, задние- ведущие.
    Устройство рулевого управления – червяк, гидравлический усилитель и косозубый сектор.
    Колесная формула: 4х2

    Параметры трансмиссии:
    Тип – механическая трансмиссия
    Коробка передач – механ., девяти-ступенчатая (с редуктором, который удваивает число передач)
    Число передач: 17/4
    Скорости: назад 0-25 км/ч, вперед 0-32 км/ч

    Гидравлическая система экскаватора ЮМЗ-6:
    Тип – универсальная, раздельно-агрегатная

    Трактор ЮМЗ-6: технические характеристики - Грузовые автомобили 2021

    ЮМЗ-6 - универсальный колесный трактор, предназначенный для использования в сельском хозяйстве и промышленности. Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд улучшений, каждое из которых существенно отличалось от предыдущего. Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

    Начало производства

    Основой для создания трактора ЮМЗ-6, технические характеристики которого мы сегодня рассматриваем, послужил МТЗ-5, выпускавшийся на мощностях завода ЮМЗ до 1958 года. ЮМЗ-6 был больше похож на МТЗ-5. чем его преемник, МТЗ-50. Модель выпущена в 1966 году. Вскоре она стала настоящей легендой Советского Союза. Дело в том, что в те времена страна остро нуждалась в освоении целины, и ЮМЗ-6 отлично справился с этой задачей.

    Сильные стороны

    Высокое качество трактора было обусловлено тем, что завод ЮМЗ изначально создавался как центр военно-космических разработок. Всего за два года было выпущено 100 000 экземпляров автомобиля. Высокие летно-технические характеристики ЮМЗ-6 вкупе с простотой конструкции сделали трактор настоящим фаворитом советских хозяйственников, строителей, промышленников и работников коммунального хозяйства.

    Тягач

    Каркас модели представлял собой два канала, закрепленных между собой перекладиной или рамой.На каркасе крепились силовая установка, коробка передач, задний мост и всевозможные вспомогательные системы. Шасси трактора было представлено более жесткой подвеской переднего моста. Он отличался простым механизмом управления трансмиссионными силами и использованием проточной муфты. Благодаря высокому центру тяжести трактор мог преодолевать уклон, угол наклона которого не превышал 10 градусов. Однако, как показала практика, он чувствовал себя уверенно и на более крутых спусках.

    Технические характеристики ЮМЗ-6 первой серии были довольно плохими по сравнению с последующими моделями.Так, в первых версиях гидроагрегат тягача был лишен устройств автоматики. Машина оснащалась колесами с камерами низкого давления. Ширина гусеницы могла регулироваться в диапазоне от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволяло использовать трактор ЮМЗ-6 для самых разных работ. Более того, за счет большой мощности он мог выполнять несколько операций одновременно.

    Рулевой механизм с гидроусилителем. В более поздних версиях даже появилась возможность регулировать рулевую колонку в нескольких плоскостях.Кабина имела шумо- и виброизоляцию. Для вентиляции кабины оборудовали верхним и боковыми окнами. Удобное расположение приборной панели и хороший обзор сделали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из самых надежных моделей своего класса. На рынке представлен широкий ассортимент запчастей к этому трактору, поэтому его ремонт не проблема.

    Модель оснащалась одним из двух 4-х тактных дизельных двигателей: Д-65 или Д-242-71.Первый из них был более мощным (60 л.с. против 44,5 л.с.) и устанавливался на более поздние версии трактора. Двигатель запускался с помощью электростартера или стартера. В силовую установку трактора помимо самого мотора входила система: электропитания, подачи воздуха и подачи смазки.

    Трактор ЮМЗ-6: технические характеристики

    Итак, основные параметры трактора:

    1. Класс тяги - 1.4.
    2. Удельный расход топлива около 250 г / кВт в час.
    3. Масса - 3,2 тонны
    4. Максимальная скорость 24,5 км / ч.
    5. Максимальный уклон 10 градусов.
    6. Размеры: 4140/1884/2750 мм.
    7. Колесная база - 2450 мм.
    8. Клиренс - 450 мм.
    9. Радиус поворота - 5 метров.

    Обновления

    Модельный ряд трактора ЮМЗ-6, технические характеристики которого постоянно улучшались, был представлен четырьмя модификациями:

    1. ЮМЗ-6Л.Дебютный тракторный ряд, по большинству конструктивных решений сильно напоминающий модель МТЗ-5. Модели этой серии имели округлую решетку радиатора. Из-за этого особенности трактора часто путали с первыми модификациями МТЗ-50.
    2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими особенностями: возможностью регулировки рулевой колонки, прямоугольной конфигурацией капота, измененной приборной панелью, модернизированными тормозными механизмами.
    3. ЮМЗ-6К. Это промышленный вариант трактора ЮМЗ-6, получивший крепления для экскаваторного и бульдозерного оборудования.Имеется в виду эта модель, когда говорят: «Экскаватор ЮМЗ-6». Технические характеристики трактора отличаются, прежде всего, отсутствием задненавесной системы. Позже модель переоборудовали под сельскохозяйственную машину, однако у владельцев было много промышленных экземпляров.
    4. ЮМЗ-6АК. Эта версия выпускается с 1978 года. Обладает повышенной обзорностью (аналогично кабине трактора МТЗ-80) и модернизированной гидросистемой, оснащенной силовым и позиционным регуляторами.

    Стоит отметить, что в названии трактора также можно встретить буквы «М» или «Л».Например, последняя версия может называться «ЮМЗ-6АКЛ». Технические характеристики моделей с такими показателями различаются только типом запуска двигателя. Буква «М» означает электростартер, а «L» - пуск двигателя.

    Рыночная позиция

    На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, зависит от модельного года и состояния, от 1,7 до 5 тысяч долларов. Однако он намного дешевле многих конкурентов. Модели МТЗ-50 и МТЗ-80 являются аналогами и основными конкурентами ЮМЗ-6, поскольку производились на базе одного трактора - МТЗ-5.Поэтому на рынке можно встретить множество сменных деталей для этих тракторов.

    Заправочные баки экскаватора ШМЗ 6 КЛ. Тракторы ЮМЗ. Обзор, характеристики, особенности применения и эксплуатации. Как устроен трактор

    В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно. Пример трактора ЮМЗ-6 конструкции Минского тракторного завода, выпуск которого впоследствии был организован в Днепропетровске на Южмаше.Такой подход к проектным и опытно-конструкторским мероприятиям позволил сэкономить значительные средства при внедрении модели в производство.

    Колесный трактор марки ШМЗ-6 относится к классу универсальных машин общего назначения семейства «Беларусь». Предназначен для выполнения следующих видов работ:

    1. Сельскохозяйственные работы с прицепным, полунавесным и навесным оборудованием.
    2. Дорожное строительство, лесное хозяйство и специальные виды работ.
    3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
    4. Транспортные операции с использованием прицепов и полуприцепов.

    Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности. С помощью упомянутых агрегатов этот трактор трансформируется в игровой автомат, бульдозер, экскаватор или погрузчик. Переоборудование может проводиться как в заводских условиях, так и в специализированных мастерских.

    1. История создания трактора ЮМЗ-6

    Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровск в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный Минским конструкторским бюро тракторного завода. Эта модель производилась на ЗЭММ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность машин.

    Трактора Юмз-6 выпускались серийно, начиная с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году.В процессе производства в конструкцию были внесены различные изменения, разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

    Конструкция трактора оказалась настолько удачной, что ее заинтересовали за рубежом. В частности, в 1974 году технологическая документация была приобретена у шведской компании Volvo в Советском Союзе. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

    Трактор Юмз-6л выпускался с 1970-1978 годов.

    Последний трактор этой серии в модификации ЮМЗ-6АЦМ-40.2 сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший. На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2м. Описываемый трактор выпускался более 30 лет, что свидетельствует о значительном потенциале.

    2. Общее описание и технические характеристики трактора ЯМЗ-6

    .

    Компоновка данной модели классическая для машин такого класса с колесной формулой 4 × 2.Кассеты трактора СИМЗ-6 представляют собой полурама, состоящую из двух продольных лонжеронов и поперечного переднего бруса. На данной конструкции закреплены муфты муфты кривошипов и редукторов.

    В передней части трактора на шарнирно-сочлененной подвеске установлен передний мост с управляемыми колесами, вращение которых обеспечивается шкворнем. Сзади автомобиль опирается на жестко закрепленный на коробке передач картер коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса до конца главной передачи остается постоянным.

    Трактор укомплектован пневматическими шинами низкого давления с развитыми грунтовочными средствами, обеспечивающими высокую проходимость. Колеса разного диаметра, размер передних шин 7,50-20 или 9.00-20; Задний - 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им довольно высокие технические характеристики.

    Тракторы серии ЯМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. В станке оборудовано:

    • раздельно-агрегатная гидросистема;
    • электрооборудование с бортовой сетью на 12 В;
    • Пневматическая система
    • ;
    • механизм заднего образца оборудования.

    Рулевое управление трактора оснащено гидроагрегатом, поворот передних колес осуществляется трапецией за счет продольной тяги. Последний через карданную передачу соединен с деревьями трехспорного рулевого колеса. Рабочая тормозная система - пневматическая, стрелового или дискового типа. С педальным управлением. Механизм парковки приводится в движение рычагом, фиксируемым храповым механизмом.

    Трактор Юмз-6л выпускался с 1978 по 1986 год.

    2.1 Размерно-массовые параметры

    Тракторы серии ЯМЗ-6 относятся к категории средних универсальных машин.

    Основные массогабаритные характеристики машины следующие:

    Размеры:
    1. Длинный.
      • с образцом механизма - 4165 мм;
      • без навесной системы - 3690 мм;
    2. Ширина
    3. - 1884 мм;
    4. высота
      • по крыше кабины - 2660 мм;
      • в верхней точке глушителя - 2860 мм;
    5. база - 2450 мм;
    6. торт регулируемый:
      • передние колеса от 1360 до 1860 мм;
      • сзади с 1400 до 1800 мм;
    7. Агрономический клиренс - 450 мм.

    Масса станка:

    • конструкционный без технических жидкостей - 3350 кг;
    • операционная - 3895 кг;
    • распределение массы между осями от 1 до 2.
    • Допустимая масса прицепа 6000 кг.
    • Максимальная масса навесного оборудования не более 1150 кг.

    Габаритные массовые характеристики трактора ЯМЗ-6 могут отличаться от указанных в зависимости от модификации.Размеры машины и рациональная разводка обеспечивают отличную маневренность и проходимость. Допускается использование на ограниченных участках, в промышленных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

    2.2. Двигатель трактора ЮМЗ-6


    Тракторы серии ЯМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен с помощью резинометаллических опор на раме.Сверху и спереди часть силового агрегата прикрыта кожухом, по бокам установлены съемные стальные панели. Технические характеристики ГД:

    Дизель атмосферный без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным впереди радиатором. Подача топлива осуществляется из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

    2.3. КПП трактора ЮМЗ-6

    Тракторы серии

    Юмз-6 комплектуются механической коробкой передач, последняя предназначена для изменения передаточных чисел, обеспечивающих реверсивное движение и отбор мощности. Конструкция допускает работу двигателя при неподвижном тракторе и включенной муфте сцепления.

    Коробка непрерывного переключения передач и три движущиеся каретки имеют пять ступеней с ручным рычажным управлением. Агрегат укомплектован скважинным редуктором, уменьшенным вдвое для увеличения количества режимов вдвое.Первичный вал, установленный на роликовых подшипниках, через зубчатую передачу и муфту приводит во вращение вторичный вал или VO.

    Устройство коробки исключает возможность включения двух шестерен одновременно через специальную сцену. Также предусмотрен механизм блокировки, позволяющий избежать запуска двигателя, если КПП не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерни и ее разбрызгивания.

    2.4. Шасси и трансмиссия Трактор ЮМЗ-6

    Трактор колесный универсал ЮМЗ-6 оснащен надежными механизмами трансмиссии и преобразования крутящего момента от двигателя к колесам. В состав шасси входят:

    • Главная муфта сцепления. Двойной, постоянно закрытый с сухим картером, принцип работы - фрикционный. Помимо основной муфты, имеется отдельный механизм для сцепления привода БОВ с разделением основного и дополнительного устройства.
    • Переключатель трансмиссии (подробно описано выше).
    • Задний мост в картере, на котором установлена ​​главная и конечная передачи, между которыми находится дифференциал.

    Передние колеса установлены на неподвижных осях, которые, в свою очередь, закреплены на поворотном пальце. Телескопическая балка моста, обеспечивающая смену колеи за пределы. Задние колеса установлены на полуосях с опорой для шарикоподшипников, установленных в втулках. В мосте Картера залиты трансмиссионные масла, обеспечивающие смазку механизмов.

    3. Трактор кабельный ЮМЗ-6

    .

    Кабина тракторная ЮМЗ-6 АКЛ 1992.

    Описываемая модель достаточно проста в управлении и имеет удобное рабочее место механизатора. Кабина трактора ШМЗ-6 отличается прочностью конструкции, в целях безопасности водитель снабжен пространственным каркасом. Вход осуществляется через двери, расположенные по бокам.

    Остекление двухуровневое с большими панорамными окнами по периметру вверху, а также маленькими - внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Задний i. Боковое стекло, поворачивающееся вокруг горизонтальной оси, установлено в верхней части.

    Кабина трактора ЯМЗ-6 установлена ​​на четырех резиновых амортизаторах с опорой рамы спереди и кронштейнами крыльев - сзади. Здесь размещены следующие элементы:

    1. Сиденье водителя регулируется по высоте и установлено на пружинном амортизаторе.
    2. Органы управления:
      1. Рулевая колонка с механизмом плавного изменения положения по высоте и вылета.
      2. Рычаги переключения передач стояночный тормоз Редуктор и вал отбора мощности.
      3. Педали: сцепление и тормозная система.
    3. Панель приборов со спидометром, датчиками давления в масляной и пневмосистеме, индикаторами напряжения и тока. Вот замок запуска двигателя с ключом.

    Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Имеется ящик для проживания, пепельница, в базовой комплектации есть термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономики и удобств признана экспертами отличной.

    4. Системы навесного оборудования Трактора ЯМЗ-6

    .

    Трактор серии ЯМЗ-6 предназначен для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура этих устройств отличается коллектором, их общее количество составляет спецификацию 258 позиций.

    Трактор может агрегатироваться со следующими типами механизмов:

    • Сельскохозяйственные орудия: плуги, бороны, культиваторы, сеялки и многое другое.
    • Оборудование общего назначения: сварочные аппараты, компрессоры.
    • Прицепы и полуприцепы для перевозки различных видов грузов, в том числе контейнеров.

    Для установки вышеуказанного оборудования предусмотрен механизм куртки, прикрепленный к кронштейнам задней стенки КПП. Данная система состоит из четырех звеньев с тремя точками навески крепежного оборудования.Механизм гидроцилиндра, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система навесного оборудования комплектуется следующими устройствами:

    • Механизм фиксации устройства в транспортном положении.
    • Устройство тяги модели Case-1 с панелью управления, установленной в кабине.
    • Вал отбора мощности имеет защитную крышку.

    В задней части также расположены устройства для подключения гидравлических, пневматических и электрических систем навесного или прицепного оборудования к бортовым сетям.Установленный механизм позволяет оператору самостоятельно устанавливать и подключать любое из перечисленных выше устройств и использовать его. Это обстоятельство позволяет значительно повысить производительность труда и отказаться от услуг коммунальщиков.

    5. Модификация трактора ЯМЗ-6

    Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

    Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик.Всего за историю модели было выпущено четыре модификации тракторов, описываемых серией:

    • Юмз-6л. Выпускался с 1970 по 1978 год и по устройству мало чем отличается от МТЗ-5. По внешнему виду практически не отличим от аналога за исключением округлой решетки радиатора.
    • Юмз-6л. ушел с конвейера с 1978 по 1986 год. В ходе модернизации поменяли панель приборов и решетку радиатора, улучшили тормозную систему.
    • ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не боится образца механизма для аграрной таможни. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
    • ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, увеличенным остеклением и складывающимися окнами. Введен механизм регулировки рулевой колонки.

    Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

    К указанным моделям добавлены индексы, указывающие тип системы пуска силовой установки: Л - пусковая установка и М - электростартер. Все вышеперечисленные модификации тракторов ЯМЗ-6 активно применялись в народном хозяйстве. Раздельные автомобили Эксплуатируются и до сих пор, несмотря на солидный возраст, что говорит о высоком запасе сил.

    6. Возможность эксплуатации трактора ЯМЗ-6

    Агропромышленные модели Южного машиностроительного завода показали себя исключительно прочными и неприхотливыми.Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость ежемесячного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы в 10 лет он сейчас по ходу копий увеличился втрое и даже в четыре раза превышает этот показатель.

    За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

    1. Механизм рулевого управления с гидроусилителем.Причина выхода из строя выходного НШ-10 насоса или клапана распредвала.
    2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
    3. Развитие в группе цилиндрофонов из-за несвоевременной замены масла или неквалифицированного обслуживания.
    4. Система подачи топлива. Наблюдается ухудшение разбрызгивания топлива из-за износа форсунок.
    5. Потеря упругости пружин и увеличение зазоров между ГРМ.

    Длительная и безотказная работа Тракторов серии ЮМЗ-6 обеспечена правильным пробегом, соблюдением рекомендуемых режимов работы и своевременным выполнением сервисных процедур. Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты в освоении и использовании

    .

    7. подключение

    Трактор ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад, до сих пор эксплуатируется в различных сферах хозяйственной и производственной деятельности.Успех подтверждается тем, что технологическая и конструкторская документация была приобретена шведской компанией Volvo. На его основе выпускалась лицензионная модель и довольно долгое время.

    В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно. Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу».Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения от хрипов. Что такое расшифровка ЮМЗ? Ответ довольно прост - трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

    Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода и произошло это событие в 1966 году.Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием. В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

    Агрегат ЮМЗ относится к известной линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ:

    • перемещение товаров;
    • серые окопы и лаваш;
    • погрузочно-разгрузочные работы;
    • транспорт грунта на отвал;
    • Устройство насыпей;
    • очистка территорий от снега и мусора;
    • вспашка земель сельскохозяйственного назначения;
    • фрезерование и рыхлитель почвы;
    • посевные культуры;
    • Полив растений;
    • внесение удобрений;
    • заготовка.

    Трактор Юмз 6, общий вид

    ЛИНИЯ МАШИН «ЮМЗ»

    Тракторы Юмз имеют следующий модельный ряд :

    • Юмз 6л - агрегат дебютной серии. Является аналогом МТЗ 5.
    • Юмз 6ал - улучшенная версия предыдущей машины. Здесь улучшили тормозную систему, изменили приборную панель и улучшили рулевую колонку.
    • Юмз 6кл - промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
    • Юмз 6Кл - трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

    Технические характеристики

    Станок Юмз 6 и его технические характеристики имеют следующие значения:

    • эксплуатационная масса - 3 895 тонн;
    • тяговое усилие - 14,0 кН;
    • скорость движения - 24,5 км / ч;
    • количество передач - 6;
    • радиус поворота - 5.0 м;
    • колесная база - 2,45 м;
    • максимальная масса прицепа - 6,0 тонны;
    • диапазон рабочих температур - от -40 до +40 с;
    • клиренс: передний мост - 0,45 м, задний мост - 0,64 м;
    • глубина форта, которую способен преодолеть трактор - 0,8 м;
    • Габаритные размеры трактора
    • : длина - 3,69 м, ширина - 1,884 м, высота - 2,66 м;
    • емкость топливного бака - 90,0 л;
    • объем системы охлаждения 29,0 л.

    Техника обслуживания

    «ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ям, проверка коробки передач, регулировка клапанов и механизма сцепления.

    Характеристики двигателя

    На тракторе установлен четырехтактный дизельный двигатель ЮМЗ без турбонаддува, с частотой вращения коленчатого вала 1800 об / мин. Он мог быть двух типов:

    • «Д-242-71». Его мощность составляла 62 л.с., рабочий объем достигал 4.75 л., Крутящий момент - 241 Нм;
    • «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем - 4,94 литра, значение крутящего момента - 270 Нм.

    Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

    Кабина трактора ЮМЗ 6

    Характеристики кабины

    Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Ее внутреннее пространство состоит из следующих компонентов:

    • подпружиненное воздушное кресло;
    • рулевое устройство, с возможностью изменения высоты и угла наклона;
    • рычаги управления;
    • педали сцепления и тормозов;
    • приборная панель, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

    Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

    Устройство

    Основа машины «ЮМЗ» - каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

    • раздельная гидросистема;
    • электрооборудование, рассчитанное на сеть 12 вольт;
    • система подачи воздуха;
    • Механизм, обеспечивающий работу оборудования задней шкуры.

    На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

    Достоинства и недостатки

    Колесный трактор Юмз отличается следующими положительными характеристиками:

    • высокая мощность;
    • хорошая производительность;
    • экономичные двигатели;
    • большой выбор рабочего оборудования;
    • простота конструкции;
    • надежность всех систем;
    • простота ремонта и обслуживания;
    • неприхотлива к горюче-смазочным материалам;
    • комплектующие высокого качества.

    К недостаткам следует отнести жесткую сторону, малое количество оборотов силовой установки и отсутствие комфортного рабочего места.

    Трактор ЮМЗ-6 выпускался три десятилетия. Дизайн оказался настолько удачным, что техника сошла с конвейера еще до начала XXI века. Его перестали собирать в 2001 году, когда ветеран уступил место СЭМЗ-8040, с более мощным (80 л. С.) Двигателем.

    История

    Трактор ЮМЗ-6 производился на Южном машиностроительном заводе (Днепропетровск, ныне - Днепр, Украина).

    Решение о строительстве автомобильного завода в Днепропетровске было принято после освобождения города летом 1944 года.Планировалось выпускать грузовики ГАЗ-51, но потом «передумали». Дас перешел на сборку ЗИС-150. В 1951 году ДМЗ стала «почтовым ящиком № 186», получила секретный № 586 и занялась производством баллистических ракет конструктора С. Куин, а также другой военной техники. Производство грузовиков развернулось. Позже ДМЗ вошла в состав Южмаша.

    В 1953 году для прикрытия выпуска межконтинентальных ракет была разработана легенда (как и для всех закрытых заводов СССР), согласно которой с 1954 года ДМЗ начал выпускать тягачи общего назначения.(Их считали побочной продукцией. Тем не менее, производство техники по номерному знаку, из их запчастей, прошедших Военную ОБСЕ по всем конвейерам, привело к качественному ЮМЗ-6). Первенцем стал МТЗ-2 (1954–1958), собранный из белорусских комплектующих. Затем - МТЗ-5 (1958 - 1972). Данная модель специалистами МТЗ (Минск) и ДМЗ уже разработана совместно. Впоследствии трактор получил название ЮМЗ-5, но товарный знак «Беларусь» так и остался за ним (он был одним из элементов легенды обложки).В 1966 году завод № 586 был переименован в Юмз.

    Первый Юмз-6 сошел с конвейера в 1966 году. Серийный трактор начали производить с 1970 года. Несмотря на то, что модель создавалась на базе МТЗ-5 и сохранила преемственность конструкции, она уже есть. считается собственной продукцией ЮМЗа, которая просто очень похожа на технику, собранную в Минске. С тех пор ЮМЗ и МТЗ - две разные марки. Эта особенность проявилась в дизайнерском подходе.Если белорусские модели усложняются, то инженеры УНЗ ставят на свои бра такие узлы, которые легко снимаются и ремонтируются в условиях колхозной мастерской. Это был самый простой и надежный советский трактор.

    В 1972 году ЮМЗ-6Л / 6М признан лучшим трактором прошлого года. В 1974 г. - получил Знак качества. При этом документация на ЮМЗ-6 продавалась шведам, которые после глубокой модернизации с 1976 по 1982 год выпускали Volvo BM-700 на его базе.

    Назначение

    ЮМЗ-6 разрабатывался как универсальный сельскохозяйственный трактор общего назначения. Основные области применения ЮМЗ-6: сельское хозяйство, строительство, промышленность, ЖКХ.

    Применялся для:

    • Проведение агротехнических работ с прицепными, навесными или полунавесными орудиями: вспашка, обработка почвы и др.
    • Дорожные, лесные и строительные работы - бульдозером и / или экскаватором, погрузчиком и т. Д.
    • Перевозка прицепов.
    • Приводы в действии стационарных агрегатов.

    Модификации ЮМЗ-6

    Трактор ЮМЗ-6 выпускался в четырех основных модификациях:

    • ЮМЗ-6Л / ЮМЗ-6М. Машины первой серии визуально можно было легко отличить от более поздних по решетке радиатора со скругленными углами, как на МТЗ-5.
    • ЮМЗ-6АЛ / ЮМЗ-6АМ. Здесь капюшон прямоугольный. Панель приборов стала совсем другой, рулевую колонку отрегулировали по углу наклона и высоте установки. Одно из основных улучшений коснулось тормозного механизма.
    • ЮМЗ-6КЛ / ЮМЗ-6КМ. Это модификация для промышленных предприятий, поэтому задний приямок отсутствовал. Взамен крепежные детали предусмотрены для лопаты бульдозера и ковша экскаватора. Обзор кабины улучшился. После того, как модель «6а» была снята с производства, «6К» стала базовой. Его начали выпускать для аграриев (с задненавесной системой).
    • ЮМЗ-6КЛ / ЮМЗ-6АКМ. Серийное производство - с 1978 года. Основные отличия заключаются в установке позиционного и силового регулятора, улучшенной гидравлике.Кабина получила новый дизайн.

    L - вариант с пусковым двигателем, М - с электростартером, К - из кабины увеличенных размеров. По типу силовой установки этот колесный трактор можно было переделать на половину агеника.

    Преимущества и недостатки

    Если сравнивать ЮМЗ-6 с другими марками того же тягового класса, то можно отметить его многочисленные преимущества:

    • Отличное заводское качество, а так же сборка. В результате надежность и долговечность.Как показала практика, узлы долго работают.
    • Конструкция предельно простая, с высокой степенью ремонтопригодности форсунок.
    • Взаимозаменяемость запчастей I. Поставляет на 70%.
    • Трактор отличается неприхотливостью к топливу. На морозе заводится относительно легко, в жару работает безопасно.
    • По дизайну, эргономике и комфорту кабина практически уступала зарубежным образцам того времени.

    Юмз-6 был хорош, но не идеален.Среди основных недостатков можно выделить следующие:

    • Центр тяжести относительно высокий. Из-за этого машина не может работать на грунте с уклоном более 10 градусов. В таких случаях колея расширяется до 1800 мм, это позволило частично решить проблему.
    • По эксплуатационным пунктам подвеску шасси можно было сделать более мягкой.
    • После того, как трактор выработал первую половину заявленного ресурса, в КПП на повышенных оборотах выбил рычаг.Особенно часто это происходило на неровной дороге, при движении с прицепом.
    • Периодически подтекает масло.
    • Не рекомендовалась длительная работа силовой установки на холостом ходу или малых оборотах, так как это могло вызвать повышенный износ деталей двигателя.
    • По мнению владельцев, было бы неплохо, если бы ЮМЗ-6 имел модификацию с ведущим передним мостом. Да и количество оборотов мотора могло быть больше.

    Дизайн

    ЮМЗ-6 - полутекстовый колесный транспортно-универсальный трактор тягового класса 1.4 тк. Компоновка классическая, с двигателем впереди и кабиной сзади. Коробка передач механическая, 5 передач вперед и 1 назад. Бывают повышенные и низкие. На передних колесах рессорная подвеска, на задних - жесткая. Тормоза дисковые сухие, раздельно-агрегатная гидроневинная. Боковое электрооборудование работает от напряжения 12 В. Имеется механическая блокировка дифференциала.

    Технические характеристики

    • Двигатель - дизельный, четырехтактный. Турбированного нет. Марка / рабочий объем / мощность (л.с.) - Д-65/4.94 л. / 60 л.с. или d242-71 / 4,75 л. / 46 л.с.
    • Ресурс - 12000 мото-часов
    • Частота вращения - 1800 об / мин.
    • Расход топлива, л / ч - 3.8
    • Объем топливного бака, л - 90
    • Скорость, км / ч - не менее 2,1; Максимум 24,5
    • Муфта сцепления - двухходовая, сухого типа.
    • КПП - пятиступенчатая, с подвижными шестернями. Коробка передач может присутствовать.
    • Тормоза - сухие дисковые с приводом от задних колес
    • Управление - гидронасос; по запросу - механический
    • Габаритные размеры (Д x Ш x В), мм - 4065 x 1884 x 2730
    • Масса трактора, кг - 3400
    • Агротехнический клиренс, мм - 650

    Опционально предлагаются муфты разрывные, выносные гидроцилиндры и многие другие узлы и приспособления.

    Заключение

    Благодаря неприхотливости и надежности, высокой маневренности и хорошей ремонтопригодности Юмз-6 стал популярным трактором для всех регионов страны. Многие автомобили до сегодняшнего дня работают настолько успешно, что их владельцы не собираются менять «старого проверенного коня» на более современную технику.

    Видео: Аренда спецтехники и услуги грузоперевозок без посредников!

    Колесный трактор ШМЗ 6 - легендарная модель Советского Союза, созданная для обработки полей и заслуживающая мировой славы.

    Тракторы такой марки не выпускаются с 2001 года, но до сих пор успешно обслуживают многие сельхозпредприятия. История создания модели, ее характеристики, преимущества и предназначение.

    История

    Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в Днепропетровске. Завод начали строить в 1944 году как автомобильный, но позже его профиль изменился, и с 1951 года он стал производить межконтинентальные ракеты и другую военную технику.

    Первая модификация трактора - ЮМЗ 6л была разработана Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет. Идея передать производство оборудования с МТЗ Южмашу была экономически выгодной и позволила снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, и на их базе создан экскаватор.

    Популярностью модели заинтересовала шведская компания Volvo, и в 1974 году СССР продал им техническую документацию на трактор.На основании технической документации Volvo выпустила свой бренд Tractors VM70.

    Юмз 6 - универсальный колесный каток, предназначенный для выполнения следующих задач:

    • для помощи Б. сельскому хозяйству. К нему можно прикрепить навесное и полунавесное оборудование, помогающее вспахивать землю;
    • в дорожном строительстве для рытья траншей ковшом;
    • с его помощью можно перевозить различные мобильные агрегаты;
    • используется для выполнения транспортных операций с прицепами и полуприцепами;
    • техника сконструирована таким образом, что может работать при температурах от -40 до + 40 ° C.

    Для трактора специально создан ряд управляемых устройств, с помощью которых технику можно легко трансформировать в игровой автомат, экскаватор или бульдозер.

    Описание и технические параметры модели

    Конструкция: Полуприцеп, к которому крепится передний мост, дизельный двигатель и муфта сцепления. К задней части рамы прикреплена кабина управления, с помощью которой водитель управляет агрегатом.

    Тип двигателя D65 n или d65 m
    Модификации 6а, л, ал, Акл, Акм
    Максимальная рабочая скорость 11 км / ч
    Максимальная скорость движения 24.5 км / ч
    Максимальная скорость сзади 5,7 км / ч
    Радиус вращения 5 м.
    Мощность двигателя 45,5 кВт
    Объем мотора 4,94 л.
    Мощность двигателя 60 л / с
    Размеры двигателя 4065x1884x2730 мм (д / ш / ц)
    Масса 3400 кг
    Torkemose диск задний привод
    Объем дизельного бака 90 л.
    Количество передач 6
    Сгорание топлива 4 л / ч
    Муфта сцепления двоичная

    Основные модификации

    Модификации модели: 6кл, 6м, 6а, 6К, 6 ACL. Рассмотрим каждую из них:

    1. Юмз 6кл. Это самая первая модификация, выпускавшаяся с 1966 по 1978 год. Устройство было идентично МТЗ 5;
    2. 6 М. Вместе с моделью 6л параллельно вышла модель 6м, главной особенностью которой был запуск мотора с помощью электростартера;
    3. Юмз 6 др.Основные изменения 6 Al по сравнению с моделью L заключаются в изменении тормозной системы, обновлении приборной панели и добавлении возможности рулевой колонки по углу наклона. Модификация выпускалась с 1978 по 1986 год. Класс 6а - вариант для промышленности, имевший место для крепления навесного оборудования.
    4. 6 AKL - модификация выпускалась с 1991 по 2001 год. Увеличена кабина (что указывает на букву «К» в названии модели), а также добавлена ​​возможность автоматического управления управлением гидравликой;
    5. АКМ - отличия Трактора ЮМЗ 6 АКМ от АКМ 6 в том, что он запускался не от пускового двигателя, а от электростартера;
    6. Экскаватор ЮМЗ 6 - трактор данной модификации из специального ковша для землеройных работ.

    Преимущества

    • Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить на сельскохозяйственных предприятиях страны.
    • Универсальность. Возможность монтажа различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
    • Возможность работы в суровых климатических условиях.
    • Плавный ход.
    • Двигатель легко демонтируется для ремонта.
    • Простой дизайн и доступные детали.

    недостатки

    1. Мало оборотов двигателя.
    2. Двигатель не приспособлен к длительной работе Без нагрузки (кранов).
    3. Убрать скорость на коробке передач.
    4. Утечка масла.

    Автомобиль ЮМЗ 6 - легендарная модель СССР Wheeper, выпуск которой прекратился в 2001 году. На его смену был заменен обновленный МТЗ модели 1221. Спустя 15 лет после последнего выпуска в деревнях еще предстоит найти самый старый трактор (чаще всего встречаются модификации Ал и Акл), что говорит о его надежности и долговечности.

    Наименьший радиус поворота в середине колеи внешнего переднего колеса при внутреннем торможении заднего колеса, М - 5,0

    Масса буксируемого прицепа с грузом, кг - 6000

    Масса конструктивная, кг - 3400

    Подъем Углы (спуска) без прицепа, град - 20

    Глубина преодоления кормов, М - 0,8

    Дизель-трактор ЮМЗ-6

    Двигатель Д-65

    Мощность, кВт - 45,6

    Номинальная частота вращения коленчатого вала, мин - 1750

    Количество цилиндров - 4

    Диаметр цилиндра, мм - 110

    Ход поршня, мм - 130

    Степень сжатия (расчетная) - 17.3

    Рабочий объем цилиндров, л - 4,94

    Порядок цилиндров 1-3-4-2

    Удельный расход топлива, г / кВт · ч - 245

    Воздухоочиститель - комбинированный, с сухим центробежным и масляным инерционно-штифтовая очистка воздуха

    Сухая масса двигателя (дизельный двигатель) Юмз, кг - 540

    Трансмиссия ЮМЗ-6

    Муфта ЮМЗ сухая, фрикционная, двухпоточная, постоянно замкнутая.

    Трансмиссия СУММ - механическая десятиступенчатая с забойным редуктором или механические десятиступенчатые синхронизаторы.

    Дифференциал заднего моста УМЗ - конический с двумя сателлитами, открытого типа.

    Шасси и системы управления ЮМЗ-6

    Шины, дюймы:

    Передние - 7,5-20.

    Задний - 15,5Р-38

    Тормозные механизмы ШМЗ - дисковые, сухие, с механическим приводом

    Рулевое управление СУММ - механическое, с гидравлической жидкостью

    Прицепная система трактора ЯМЗ-6

    Способы регулирования положения пистолет навесной - высокий, с механической муфтой корректора

    Насос гидросистемы ШМЗ - НШ42У-3-Л

    Распределитель Юмз - П80-3 / 1-222

    Максимальное давление жидкости в гидросистеме, МПа - 14

    Мощность вал отбора мощности ВМ ЮМЗ-6

    Тип привода - полузависимый двухскоростной

    Частота вращения (при номинальной частоте вращения коленчатого вала дизеля), мин - 551 (1000)

    Колесный трактор ШМЗ-6, относящийся к разряду универсальных машин, производился на Южном машиностроительном заводе в Днепропетровске 30 лет.В качестве исходной базы использовался станок МТЗ-5, который проектировался с конвейера ЮМЗ до 1972 года. Базовая модель I прошла несколько модернизаций и выпускалась до 2001 года.

    Устройство и характеристики

    Трактор Юмз-6 Технические характеристики Относится к категории машин тягового класса 1,4 тонны. Конструкция трактора классическая, передний мост и двигатель установлены на полуприцепе, жестко закреплены на сцеплении и коробке передач. Ящики Carter - это часть строительной машины.В устройстве трактора ЯМЗ-6 применена двухпозиционная муфта сцепления для раздельного управления приводом навесного оборудования.

    Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонны. Масса машины зависит от модификации, перечня навесного оборудования и типа силового агрегата. Для изменения волны применяется дополнительный груз.

    Двигатель

    На трактор было установлено 2 типа дизелей:

    • 60-сильный ЮМЗ Д-65 рабочим объемом 4940 см³;
    • 62-Strong D-242 с рабочим объемом 4750 см³.

    Оба 4-цилиндровых двигателя оснащены жидкостным охлаждением. Система смазки принудительная, подача масла и насос расположены в картере двигателя. У двигателей нет турбонагнетателя, для впрыска топлива используется механический насос с центробежным регулятором.


    Расход топлива ЯМЗ-6 зависит от состояния дозирующего оборудования и характера выполняемых работ. Заводское значение расхода в час на холостом ходу 5,6 литра. Трактор «Петушок» (со стрелой экскаватора) потребляет до 14.4 литра дизельного топлива в час.

    Для запуска силовой установки применяется бензиновый двигатель ПД-10 или электростартер. Мощность двигателя ПД-10 - 10 л.с. Тип пуска отражен в описании модификации - Л (бензиновый стартер) или М (электрический). Ремонт двигателя не требует специального оборудования и оборудования и может проводиться в автомастерских.

    Трансмиссия

    На тракторе используется механическая 5-ступенчатая коробка передач. Для передачи крутящего момента используется 1-дисковая муфта передачи СЭМЗ.Управление коробкой и сцеплением осуществляется из кабины оператора. Рядом с рычагом изображена схема переключения передач, облегчающая работу оператора.

    Задний мост машины оборудован дифференциалом с механической системой блокировки.

    Включение блокировки производится нажатием на педаль, при отпускании педали дифференциал возвращается в исходное состояние.

    Машины собраны владельцами на элементах от тракторов колесных Т-40.От Т-40 применен передний мост, раздаточная коробка и карданная передача. Привод 4х4 осуществляется от шестерни 2, установленной на вторичной коробке передач. Включение ПВМ (переднего ведущего моста) осуществляется отдельным рычагом.

    Посмотреть »Как сделать бюджетный минитрактор Огнеупорный своими руками

    Ходовая

    На трактор установлена ​​передняя балка поворотного типа. На концах балки монтируются выдвижные элементы, служащие для регулировки калибра.Передние колеса ставятся на балку. Рулевое управление УМЗ-6 ранних выпусков механической схемы. Поздняя версия трактора оснащена рулевым управлением с гидроусилителем.

    Задние колеса устанавливаются на картер коробки передач без подвески. Регулировка короля осуществляется перемещением ступицы по пазам полуоси. Давление в шинах заднего моста низкое. За счет этого улучшается проходимость машины, а передаваемые на трактор вибрации уменьшаются.


    Гидравлика

    В машине применяется отдельная гидравлическая система, что позволяет управлять несколькими агрегатами одновременно. Характеристики трактора позволяют использовать различную сельскохозяйственную и промышленную технику. Источником давления является шестеренчатый насос, расположенный на двигателе. Насос имеет производительность 44-49 л / мин при давлении 20 МПа.

    На тракторе смонтированы главный и выносной цилиндры, предназначенные для непосредственного управления настроением.Допускается установка оснастки с силовым приводом от вала. Вал разводится на задней части коробки, имеет 1 скорость (540 об / мин).

    Электрик

    Трактор Юмз-6 оснащен электросистемой постоянного тока. Схема электрооборудования построена на подключении отрицательного вывода аккумуляторной батареи, электропроводки и приборов к корпусу машины. Для разницы в проводах используется изоляция различной цветовой маркировки. Трактор имеет 3 блока предохранителей, установленных в щитке приборов.Каждый блок рассчитан на 4 плавкие вставки. В центральном блоке есть запасной предохранитель.

    Рабочее напряжение 12 В. Источниками тока являются генератор (с приводным ремнем от коленчатого вала двигателя) и аккумуляторная батарея. На машинах с электростартером устанавливается аккумулятор увеличенной емкости (до 215 а * ч вместо 50 а * ч). Машины с бензиновым и электростартером имеют отличия, так как бензиновый мотор снабжен раздельной системой зажигания и небольшим электростартером.

    Кабина

    В машинах используется одноместная металлическая кабина с двумя распашными дверями. В основе кабины лежит силовая рама, защищающая оператора от травм при опрокидывании трактора. Кабина оборудована защитой от шума и вибрации, стеклом с теплозащитным экраном. Ветровка I. заднее стекло Устанавливается в складывающиеся рамы. Установлены очиститель и омыватель для очистки лобового стекла.


    В полу кабины имеются съемные люки, предназначенные для обслуживания коробки передач.Кресло оператора испытывается на торсионной подвеске и оборудовано ремнем безопасности. Сиденье регулируется под вес оператора, а также по расстоянию до педалей и углу спинки. В кабине установлен обогреватель, установленный на полу. Подогреватель подключен к системе охлаждения двигателя.

    Модификации

    Базовая модель первого образца выпускалась в вариантах ЭММ-6Л и 6М, которые отличались системой запуска двигателя. Ранние машины легко узнать по округлой форме кожуха радиатора.

    См. »Характеристики и характеристики итальянского трактора Lamborghini R2 (Ламборгини P2)

    В 1978 году базовая модель была модернизирована. Машины стали оснащаться рулевой колонкой с возможностью регулировки длины рулевого вала и угла наклона. Панель приборов претерпела изменения. Внешне автомобили отличаются прямоугольной решеткой радиатора. Параметры машины 6Al и 6am идентичны, за исключением системы запуска двигателя.

    Вариант ЮМЗ-6Ч - промышленный вариант трактора.Навесная система демонтируется на жилетной части машины. На подрамнике и задней части коробки скоростей установлены отвал и стрелы экскаватора. На тракторе была применена модернизированная кабина, обеспечившая улучшенный обзор. Помимо класса опции, версия СМ, отличающаяся способом запуска двигателя. После прекращения выпуска машин модели 6а модификация 6кл / км стала базовой моделью.

    В 1978 году начат выпуск СКУД ЮМЗ-6.Отличительной особенностью трактора была гидравлическая система с доработанными механизмами распределения потока. Вариант ЮМЗ-6АКМ отличается типом стартера.


    Помимо основных модификаций встречается множество индивидуальных версий, полученных в результате самостоятельной настройки трактора. На машинах устанавливаются передние мосты от других моделей, доработанные кабины, дополнительное навесное оборудование.

    Что можно доделать

    Характеристики трактора позволяют устанавливать различное навесное оборудование с гидравлическим и механическим приводом.Система навесного оборудования и гидравлики допускают раздельное управление передней и задней шкурой. Владельцы машин проводят тюнинг ЮМЗ-6, заключающийся в установке дополнительного оборудования, заимствованного от других тракторов.

    Виды оборудования:

    • нож бульдозерный;
    • стрелка экскаватора;
    • граон;
    • сельхозтехника;
    • установка полива;
    • щетка дорожная цилиндрическая;
    • прицепная техника.

    Ремонт и обслуживание

    Инструкция по эксплуатации содержит перечень правил и периодичность выполнения.Ресурс станка и его безаварийная работа зависит от периодичности технического обслуживания. В перечень работ входит регулировка газораспределительного механизма, регулировка муфты сцепления и периодическая замена смазки в картерах силового агрегата и трансмиссии.


    Перед началом выполнения пахотных работ требуется наладка плуга ШМЗ-6. Настройка выполняется на месте регулировки перед тем, как оставить машину в поле.Левая часть трактора и колесо плуга расположены на деревянных клиньях. Высота клина равна глубине вспашки менее 20-40 мм. После этого лемех приводится в контакт с поверхностью платформы и винт опускается опорным роликом до контакта с клином. Затем плуг выравнивается по правой и центральной регулировке.

    Регулировка сцепления

    В процессе эксплуатации требуется периодическая регулировка сцепления, состоящая из ступеней:

    • установка свободного хода педали;
    • установка полного хода педали, необходимого для отключения сцепления сцепления;
    • установка зазора между плоскостью упорного болта и поверхностью нажимного диска.

    Посмотреть »Какие удары и оборудование на минитракторе можно сделать своими руками

    Для регулировки сцепления ЮМЗ-6 своими руками необходимо:

    1. Установите регулировку длины свободного хода в пределах 30-35 мм.
    2. Если при выключении сцепления роняется, то это свидетельствует о неполном разбавлении дисков. Нормальный ход педали находится в пределах 140-150 мм. Изменение хода осуществляется установкой длины тяги, предназначенной для привода блокирующего вала.
    3. Для регулировки зазора необходимо снять крышку, расположенную под картером сцепления. Оберните прижимные рычаги на расстоянии 73,5 мм. Измеряется расстояние между торцевой поверхностью ведомого вала отбора мощности и рабочими кулачками, установленными на рычагах отключения сцепления.

    Регулировка клапанов

    Регулировка зазоров между штоком клапана и удилищем производится на прогретом двигателе сразу после его остановки. Разрыв устанавливается в диапазоне 0.25-0,35 мм. Допускается увеличение зазора до 0,45 мм. Изменение зазора осуществляется вращением регулировочного винта, расположенного на коромысле. Винт фиксируется от самопроизвольной протечки стопорной гайкой. Механизм декомпрессора регулируется аналогичным образом.

    Преимущества и недостатки

    Характеристики трактора ЮМЗ-6 не обеспечивают высокой производительности при выполнении работ. Силовые агрегаты не любят длительную работу на холостых оборотах и ​​пониженных оборотах. Механизм переключения скоростей изношен, скорости начинают самопроизвольно отключаться.Узлы трансмиссии в силу особенностей конструкции пропускают масло по стыкам поверхностей и крышек.

    К преимуществам машин ЯМЗ можно отнести простоту ремонта и дешевизну запчастей. Силовой агрегат может работать на некачественном топливе.

    Описание и основные характеристики экскаватора ЮМЗ. Описание и основные характеристики экскаватора ЮМЗ заправочные цистерны Юмз 6кл

    В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно.Яркий тому пример - трактор ЮМЗ-6 разработки Минского тракторного завода, производство которого впоследствии было организовано в Днепропетровске на Южмаше. Такой подход к проектированию и опытно-конструкторским работам позволил существенно сэкономить при внедрении модели в производство.

    Колесный трактор ЮМЗ-6 относится к классу универсальных универсальных машин семейства «Беларусь». Предназначен для выполнения следующих видов работ:

    1. Сельскохозяйственные работы с использованием прицепной, полунавесной и навесной техники.
    2. Дорожное строительство, лесное хозяйство и специальные виды работ.
    3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
    4. Транспортные операции с использованием прицепов и полуприцепов.

    Серия создана специально для навесного оборудования ЮМЗ-6, существенно расширив его возможности. С помощью указанных агрегатов этот трактор трансформируется в землеройную машину, бульдозер, экскаватор или погрузчик. Переоборудование может производиться как на заводе, так и в специализированных мастерских.

    1. История создания трактора ЮМЗ-6

    .

    Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный конструкторским бюро Минского тракторного завода. Эта модель выпускалась на ЮМЗ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие машине высокие эксплуатационные характеристики.

    Тракторы ЮМЗ-6 выпускаются серийно с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства вносились различные изменения в конструкцию; Всего было разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

    Конструкция трактора оказалась настолько удачной, что им заинтересовались за рубежом. В частности, в 1974 году технологическая документация была закуплена в Советском Союзе шведской компанией Volvo.На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

    Трактор ЮМЗ-6Л выпускался с 1970 по 1978 год.

    Последний трактор этой серии, доработанный ЮМЗ-6АКМ-40.2, сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший. На смену этой модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2М. Описываемый трактор выпускается более 30 лет, что говорит о значительном потенциале.

    2. Общее описание и технические характеристики трактора ЮМЗ-6

    .

    Компоновка данной модели классическая для автомобилей этого класса с колесной формулой 4 × 2. Каркас трактора ЮМЗ-6 представляет собой полурама, состоящую из двух продольных лонжеронов и поперечной передней балки. На этой конструкции закреплены картер сцепления и коробка передач.

    В передней части трактора на раме шарнирно закреплен передний мост с управляемыми колесами, вращение которых обеспечивается пальцами.Сзади машина опирается на втулки полуосей, жестко закрепленные на картере коробки передач. Эта конструкция самая простая и надежная. Привод постоянный на задние колеса через валы главной передачи.

    На тракторе установлены пневмошины низкого давления с развитыми проушинами для обеспечения высокой проходимости ... Колеса разного диаметра, размер передних шин 7,50-20 или 9,00-20; сзади - 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им достаточно высокие технические характеристики.

    Тракторы серии ЮМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. На станке установлено:

    • раздельно-модульная гидросистема;
    • электрооборудование с бортовой сетью 12 В;
    • Пневматическая система
    • ;
    • оборудование задней навески.

    Рулевое управление трактора оборудовано гидроусилителем, поворот передних колес осуществляется трапецией через продольную штангу.Последний через карданную передачу соединен с валом трехспицевого рулевого колеса. Рабочая тормозная система - пневматическая, колодочная или дисковая с педальным управлением. Механизм парковки приводится в действие с помощью храпового рычага.

    Трактор ЮМЗ-6АЛ выпускался с 1978 по 1986 год.

    2.1 Габаритно-весовые параметры

    Тракторы серии ЮМЗ-6 относятся к категории среднеразмерных универсальных машин.

    Основные массогабаритные характеристики станка следующие:

    Размеры:
    1. Длинный.
      • с рычажным механизмом - 4165 мм;
      • без навесной системы - 3690 мм;
    2. Ширина
    3. - 1884 мм;
    4. высота
      • по крыше кабины - 2660 мм;
      • вверху глушителя - 2860 мм;
    5. база - 2450 мм;
    6. колея регулируемая:
      • передние колеса от 1360 до 1860 мм;
      • сзади с 1400 до 1800 мм;
    7. агрономический клиренс - 450 мм.

    Вес станка:

    • конструкционный без технических жидкостей - 3350 кг;
    • в рабочем состоянии - 3895 кг;
    • Распределение массы между осями - 1-2.
    • Допустимая масса прицепа - 6000 кг.
    • Максимальный вес навесного оборудования не более 1150 кг.

    В зависимости от модификации габаритные весовые характеристики трактора ЮМЗ-6 могут отличаться от указанных выше. Размеры машины и рациональное распределение веса обеспечивают ей отличную маневренность и проходимость. Допускается к применению на ограниченных территориях, на промышленных и сельскохозяйственных объектах, в лесах и на открытых пространствах.

    2.2. Двигатель трактора ЮМЗ-6


    На тракторах серии ЮМЗ-6 установлены дизельные силовые агрегаты двух моделей Д65М и Д65Н, имеющие разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен на раме резиновыми опорами. Сверху и спереди силовой агрегат закрывается капюшоном; по бокам устанавливаются съемные стальные панели. Основные технические характеристики двигателя:

    Дизельный двигатель без наддува, без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию.Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Топливо подается из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

    2.3. Коробка передач трактора ЮМЗ-6

    Тракторы серии

    ЮМЗ-6 оснащены механическими коробками передач, последние предназначены для изменения передаточных чисел, реверсирования и отбора мощности.Конструкция позволяет двигателю работать при неподвижном тракторе и включенном сцеплении.

    Коробка передач постоянного зацепления с тремя подвижными каретками пятиступенчатая с ручным рычажным управлением. Агрегат оборудован понижающей передачей, что позволяет увеличить количество режимов вдвое. Первичный вал, установленный на роликовых подшипниках, приводит в движение вторичный вал или вал отбора мощности через систему шестерен и муфт.

    Устройство коробки исключает возможность включения двух передач одновременно через специальный затвор.Также предусмотрен механизм блокировки, чтобы избежать запуска двигателя, если коробка передач не находится в нейтральном положении. Смазка деталей и узлов КПП осуществляется маслом в картере путем частичного погружения шестерен и его разбрызгивания.

    2.4. Шасси и трансмиссия трактора ЮМЗ-6

    Универсальный колесный трактор ЮМЗ-6 оснащен надежными механизмами передачи и преобразования крутящего момента от двигателя к колесам. Шасси в составе:

    • Главная муфта.Двойной, постоянно закрытый, с сухим картером, принцип действия - фрикционный. Помимо главного сцепления предусмотрен отдельный механизм сцепления привода ВОМ, управление основным и дополнительными устройствами раздельное.
    • Коробка передач (см. Выше).
    • Задний мост в картере, который имеет главную и главную передачи, между которыми находится дифференциал.

    Передние колеса установлены на неподвижных осях, которые, в свою очередь, установлены на осях шарниров. Балка моста телескопическая, что обеспечивает широкую смену колеи.Задние колеса установлены на полуосях на шарикоподшипниках, установленных в втулках бортовых передач. Картер моста заполнен трансмиссионным маслом, обеспечивающим смазку механизмов.

    3.Кабина трактора ЮМЗ-6

    Кабина трактора ЮМЗ-6 АКЛ 1992

    Описываемая модель проста в эксплуатации и имеет удобное рабочее место оператора. Кабина трактора серии ЮМЗ-6 отличается прочной конструкцией; для безопасности водителя он оборудован пространственной рамой.Вход через двери, расположенные по бокам.

    Остекление двухуровневое с большими панорамными окнами по периметру в верхней части, а также маленькими - внизу лицевой панели и обеих дверей. Есть зеркала заднего вида и дворники с электроприводом. Открытие задних и боковых окон поворотом вокруг горизонтальной оси, установленной вверху.

    Кабина трактора ЮМЗ-6 смонтирована на четырех резиновых амортизаторах, опирающихся на раму в передней части и кронштейны крыльев в задней части.Здесь размещены следующие элементы:

    1. Сиденье водителя, регулируемое по высоте, установленное на пружинном амортизаторе.
    2. Органы управления:
      1. Рулевая колонка с механизмом плавного регулирования высоты и вылета.
      2. Рычаги переключения передач, коробка передач стояночного тормоза и механизм вала отбора мощности.
      3. Педали: сцепление и тормозная система.
    3. Панель приборов со спидометром, датчиками давления в масляной и пневмосистеме, индикаторами напряжения и тока.Здесь находится замок запуска двигателя с ключом.

    Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором. Имеется ящик для размещения аптечки, в базовой комплектации предусмотрены пепельница, термос для воды и специальный зажим для ее размещения. Кабина признана экспертами отличной по эргономике и удобству.

    4.Система навесного оборудования трактора ЮМЗ-6

    Тракторы серии ЮМЗ-6 предназначены для работы с разнообразной навесной, полунавесной и прицепной техникой. Номенклатура этих устройств разнообразна, их общее количество составляет 258 наименований.

    Трактор может агрегатироваться с механизмами следующих типов:

    • Сельскохозяйственный инвентарь: плуги, бороны, культиваторы, сеялки и др.
    • Оборудование общего назначения: сварочные аппараты, компрессоры.
    • Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

    Для установки вышеуказанного оборудования предусмотрен рычажный механизм, закрепленный на кронштейнах задней стенки коробки передач. Упомянутая система состоит из четырех звеньев с тремя шарнирами для крепления оборудования. Механизм гидравлический, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система агрегата оснащена следующими устройствами:

    • Механизм, фиксирующий устройство в транспортном положении.
    • Тяговое устройство модели СА-1 с панелью управления, установленное в кабине.
    • Вал отбора мощности имеет защитную крышку.

    В задней части находятся также устройства, соединяющие гидравлическую, пневматическую и электрическую системы навесного или прицепного оборудования с бортовой сетью. Навесной механизм позволяет оператору самостоятельно установить и подключить любое из вышеперечисленных устройств и использовать его. Это обстоятельство дает возможность значительно повысить производительность труда и отказаться от услуг подсобных рабочих.

    5. Модификации трактора ЮМЗ-6

    Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

    Конструкторское бюро Южмаша постоянно работало над модернизацией оборудования и улучшением его эксплуатационных и экономических характеристик. Всего за историю существования модели было выпущено четыре модификации тракторов описываемой серии:

    • ЮМЗ-6Л. Выпускался с 1970 по 1978 год и мало чем отличается от МТЗ-5 по конструкции.Внешний вид практически неотличим от своего собрата, за исключением округлой решетки радиатора.
    • ЮМЗ-6АЛ. сходил с конвейера с 1978 по 1986 год. В ходе модернизации были изменены приборная панель и решетка радиатора, усовершенствована тормозная система.
    • ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не имеет механизма задней навески сельскохозяйственных орудий.Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
    • ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, большей площадью остекления и распашными окнами. Введен механизм регулировки рулевой колонки.

    Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

    К обозначениям указанных моделей добавлены индексы, указывающие на тип системы пуска силового агрегата: L - пусковой двигатель и M - электростартер.Все вышеперечисленные модификации тракторов ЮМЗ-6 активно использовались в народном хозяйстве. Некоторые машины все еще находятся в эксплуатации, несмотря на почтенный возраст, что говорит о большом запасе прочности.

    6. Особенности эксплуатации трактора ЮМЗ-6

    Агропромышленные модели Южного машиностроительного завода показали себя чрезвычайно прочными и неприхотливыми. Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов работы, а трудоемкость сменного обслуживания не превышает 0.0586 человеко-часов. При заявленном сроке службы 10 лет на данный момент есть образцы, в три и даже четыре раза превышающие этот показатель.

    За весь период эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие компоненты и механизмы:

    1. ГУР. Причина выхода из строя - выход из строя насоса НШ-10 или распределительного клапана.
    2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения максимальных нагрузок.
    3. Развитие в цилиндро-поршневой группе из-за несвоевременной замены масла или неправильного обслуживания.
    4. Система подачи топлива. Распыление топлива ухудшается из-за износа форсунок.
    5. Потеря упругости пружины и увеличение зазоров между деталями ГРМ.

    Длительная и безотказная работа тракторов серии ЮМЗ-6 обеспечена за счет правильной обкатки, соблюдения рекомендуемых режимов работы и своевременного выполнения сервисных процедур.Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты обучения и использования

    7. Заключение

    Тракторы ЮМЗ-6 всех модификаций, несмотря на прекращение их производства 15 лет назад, до сих пор используются в различных сферах хозяйственной и производственной деятельности. Успех конструкции подтверждается тем, что технологическая и конструкторская документация была закуплена шведской компанией Volvo. На его основе довольно давно разрабатывалась и выпускалась лицензионная модель.

    Трактор ЮМЗ-6 - универсальная колесная машина с тяговым усилием 1,4 тонны. Сейчас этот агрегат больше не выпускается - последний экземпляр сошел с конвейера еще в 2001 году (а первый - в 1966 году). Трактор был призван в помощь сельхозработам, в которых он оказался очень успешным, заслужив титул легенды советского агропромышленного комплекса. Многие экземпляры успешно работают по сей день.

    Трактор ЮМЗ-6

    Агрегат разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ-5.Раньше этот завод работал на оборонную промышленность, а его продукция (в том числе тракторы) отличалась высокой надежностью. Правила приема в военную службу были строгими. Модель ЮМЗ-6 оказалась удачной, и через 2 года предприятие выпустило уже сто тысяч экземпляров. Компоновка трактора классическая, с полурамкой, на которой расположены передний мост и дизельный четырехтактный двигатель. Кабина расположена в задней части агрегата.

    За все время выпуска этого трактора отечественного производства было создано несколько модификаций (в том числе экскаватор и бульдозер).

    Назначение Трактор адаптирован для работы в широком температурном диапазоне. Он отлично заводится в сорокаградусный мороз (экстремальная температура) и выдерживает жару до плюс сорока. Помимо сельскохозяйственных работ широкого профиля, используется на производстве, в строительстве, при выполнении общественных работ, а также как транспортное средство. Навешивание различного навесного оборудования и прицепных орудий увеличивает возможности трактора. Устройство часто используется как привод для переносного и стационарного оборудования.Оборудованный прицепом, он может перевозить различные грузы. А если у вас есть бульдозерный отвал или ковш экскаватора, вы можете использовать машину в дорожном строительстве и ремонте.

    Плюсы и минусы трактора

    Преимущества: ➤ Высокая надежность и хорошее качество всех компонентов. ➤ Тихая и плавная работа экономичного мотора, наличие декомпрессора, быстрый запуск даже в мороз. ➤ Двигатель легко снимается для ремонта и обслуживания. ➤ Прочные задние ступицы и полуоси, отличная блокировка.➤ Простота конструкции и доступность запчастей. Недостатки (со слов владельцев): ➤ Жесткая ходовая часть. ➤ Обороты двигателя не очень высокие. ➤ Двигатель не приспособлен к длительной работе без нагрузки (закоксовывание).

    Двигатель

    Дизельный двигатель одной из двух моделей (мощностью 60 или 62 л.с.) с четырьмя цилиндрами подряд без турбонаддува. Для его запуска можно использовать либо стартер, либо электростартер (это зависело от версии двигателя).

    Трансмиссия

    Тип трансмиссии для данной модели - механическая, с девятью скоростями.Один рычаг используется для управления коробкой передач агрегатных приводов и коробкой передач (пятиступенчатой, с подвижными передачами). Рулевая колонка регулируется как по высоте (бесступенчатая), так и поворотом (есть четыре фиксированных положения). Управление рулем осуществляется при помощи гидроусилителя.

    Муфта фрикционная двухпоточная, постоянно замкнутая. Имеет раздельные приводы коробки передач (КПП) и ВОМ. Передний ход имеет десять передач, задний - две.

    Шасси

    Задние колеса приводятся в движение жесткой подвеской с механической блокировкой дифференциала.Передние колеса (через которые осуществляется разворот) имеют портальную жесткую подвеску. Торможение осуществляется сухими дисковыми тормозами. Колея задних колес меняется плавно. На задней стенке коробки передач и задней оси имеется специальный кронштейн, предназначенный для крепления навесного оборудования перед трактором (передняя навеска).

    1 - первичный вал; 2 - стяжной болт; 3 - ведущая шестерня; 4 - прижимные пластины; 5, 31 - очки; 6 - промежуточный ролик; 7 - регулировочная прокладка; 8 - шариковый подшипник; 9 - шестерня включения второй и четвертой передач; 10 - ролики переключения передач; 11 - переключатель роликового замка; 12 - блокирующий ролик; 13 - стопорный роликовый замок; 14 - тяга; 15 - занавеска; 16 - переключатель; 17 - упор; 18 - ось; 19 - рычаг включения блокировки муфты привода ВОМ; 20 - качалка; 21 - защелка подпружиненная; 22 - стойка; 23 - рычаг переключения передач; 24 - болт; 25 - корпус колонки переключения передач; 26 - вилка; 27 - рычаг упора; 28 - шестерня включения первой передачи и передачи заднего хода; 29 - вторичный вал; 30 - роликовый подшипник; 32 - шестерня включения третьей и пятой передач; 33 - гайка круглая; 34 - шестерня заднего хода; 35 - ведущая шестерня первой передачи; 36 - ведущая шестерня третьей передачи; 37 - промежуточный вал; 38 - ведущая шестерня четвертой и пятой передач; 39 - ведущая шестерня второй передачи; 40 - кольцо упорное; 41 - пробка для слива масла; 42 - шестерня постоянного зацепления; 43 - корпус трансмиссии; 44 - карданный вал ВОМ.

    Гидравлика

    Навесная гидросистема выполнена раздельно-модульной. Базовая модель не предусматривает автоматического управления гидроагрегатами.

    Для подключения сельскохозяйственных машин есть две пары независимых клемм сбоку и одна пара сзади. В комплект входит выносной гидроцилиндр и шланги.

    Электрик

    Постоянный ток напряжением 12 вольт обеспечивает дистанционный запуск дизельного двигателя (а также пускового двигателя) и работу электрооборудования в кабине.Есть розетка для подключения светосигнального оборудования.

    1 - передний фонарь; 2 - свеча зажигания; 3 - звуковой сигнал; 4 - магнето; 5 - электродвигатель отопителя; 6 - выключатель электродвигателя отопителя; 7 - дворник; 8 - выключатель блокировки; 9 - вентилятор; 10 и 25 - соединительные панели; 11 - выключатель вентилятора; 12 - заглушка; 13 - выключатель плафона; 14 - плафон; 15 - выключатель останова; 16 - задняя фара; 17 - выключатель задних фонарей; 18 - задний фонарь; 19 - розетка; 20 - переключатель указателей поворота; 21 - прерыватель указателей поворота; 22 - выключатель звукового сигнала; 23 - датчик уровня топлива; 24 - центральный выключатель света; 26 - фонарь освещения номерного знака; 27 - выключатель магнето; 28 - блок предохранителей; 29 - выключатель фар; 30 - контрольные лампы; 31 - выключатель омывателя; 32 - указатель температуры охлаждающей жидкости; 33 - амперметр; 34 - лампы освещения панели приборов; 35 - шайба; 36 - генератор; 37 - фары; 38 - переключатель «масса»; 39 - переносная лампа; 40 - аккумуляторная батарея; 41 - патрон переносной лампы; 42 - стартер; 43 - указатель указателя температуры охлаждающей жидкости; 44 - указатель уровня топлива; 45 - выключатель стартера.

    Кабина

    В одинарной кабине с двумя дверями, которая поддерживается амортизаторами на крыльях задних колес, можно открывать задние и боковые окна. Он имеет защиту от чрезмерной вибрации и шума, а также удачно расположенную панель приборов. В ряде модификаций используется кабина с повышенной обзорностью, что очень удобно для водителя.

    Технические характеристики трактора ЮМЗ-6:

    Характеристики Индикаторы Единица измерения
    тип двигателя D-65 или D-242-71
    Рабочая скорость движения вперед (максимальная) 11,1 км / ч
    Транспортная скорость вперед (максимальная) 24,5 км / ч
    Скорость назад (максимальная) 5,7 км / ч
    Радиус поворота 5 кв.м.
    Для двигателя Д-65:
    - мощность двигателя 45,6 кВтч
    - частота вращения (номинальная) 1750 об / мин
    - крутящий момент (максимальный) 270 Н * м
    - диаметр цилиндра 11 см
    - ход поршня 13 см
    - расход топлива 245 г / кВт · ч
    - рабочий объем 4,94 л
    Для двигателя Д-242-71:
    - мощность двигателя 46 кВтч
    - частота вращения 1800 об / мин
    - крутящий момент (максимальный) 241 Н * м
    - диаметр цилиндра 11 см
    - ход поршня 12,5 см
    - расход топлива 226 г / кВт · ч
    - рабочий объем 4,75 л
    Общие характеристики:
    - количество цилиндров двигателя 4 шт.
    - объем топливного бака 90 л
    - рабочая скорость вперед (максимальная) 11,1 км / ч
    - скорость движения вперед (максимальная) 24,5 км / ч
    - скорость назад (максимальная) 5,7 км / ч
    - радиус поворота 5 кв.м.
    - размер колеи передний 1,36-1,86 кв.м.
    - размер задней колеи 1,4-1,8 кв.м.
    - колесная база 2,45 кв.м.
    - зазор (под передним мостом) 0,45 кв.м.
    - просвет (под задней осью) 0,645 кв.м.
    - масса (эксплуатационная, с добавками) 3 895 т
    - масса трактора 2 895 т
    - масса (конструктивная, с рабочим оборудованием) 3,35 т
    - допустимая масса прицепа 6 т
    - ширина 1884 кв.м.
    - высота (в салоне) 2,66 кв.м.
    - высота (над глушителем) 2,86 кв.м.
    - длина (с навесной системой) 4,14 кв.м.
    - длина (без навесной системы) 3,69 кв.м.

    Модификации

    Сразу отметим, что буква «L» в названии трактора означала, что двигатель запускался от пускового двигателя.Если вместо «L» стояла буква «M», то для этого использовался электростартер. Наличие буквы «К» указывало на негабаритный салон. Далее - непосредственно о доработках. Самым первым начали производить трактор ЮМЗ-6Л. Они были практически идентичны МТЗ-5 и очень напоминали МТЗ-50. Отличие этой модификации - закругленная решетка радиатора. Вариант ЮМЗ-6АЛ отличается возможностью регулировки рулевой колонки. Его можно было поворачивать на разные углы и изменять высоту.Также были внесены изменения в тормоза и капот - он стал прямоугольным. Версия ЮМЗ-6К предназначалась для промышленных нужд, поэтому необходимость в навесном сельхозтехнике отпала (но позже, когда модель стала базовой, ее вернули). Зато были крепления для бульдозерного отвала и ковша экскаватора.

    В 1978 году создан трактор ЮМЗ-6АК, оснащенный усовершенствованной гидросистемой, с регулировкой усилия и положения. Кроме того, этот агрегат отличался новой комфортной кабиной, угол обзора которой стал намного больше.

    В течение пяти лет (с 1985 по 1990 год) предприятие выпускало модификацию ЮМЗ-6КЛ с большой модернизированной кабиной и автоматической регулировкой гидравлики. После 1991 года и до начала нынешнего века такая же модификация выпускалась под названиями ЮМЗ-6АКЛ и ЮМЗ-6АКМ.

    Регулировка сцепления

    Схема работы включает следующие этапы: 1 ... Снята крышка люка сцепления. Он находится внизу блока.Регулируются рычаги разблокировки. Рекомендуемое расстояние между диском ВОМ и кулачками должно быть 73,5 мм. 2 ... Устанавливается длина основного звена. Зазор между опорной втулкой и рычагами не должен превышать 4 мм. 3 ... Затяните 24 болта с головкой до упора, а затем ослабьте 7 щелчков с храповым механизмом. 4 ... При эксплуатации диски сцепления трутся друг о друга, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировку сцепления можно проводить в полевых условиях.

    Регулировка клапанов

    Эта процедура начинается с прогрева двигателя. После того, как силовая установка достигнет рабочей температуры, дизель отключают и регулируют клапаны. Для этого снимается верхняя крышка и вращением коленчатого вала обнаруживается верхняя мертвая точка (ВМТ). Для определения этого положения обычно используется специальный прибор. Как только верхняя точка будет найдена, коромысла клапанов первого цилиндра должны двигаться свободно. Затем устанавливаются требуемые зазоры и коленчатый вал поворачивается на 180 градусов.Регулируются клапаны третьего цилиндра. Еще пол-оборота отводят на клапаны четвертого цилиндра. Прокручиваем вал и завершаем регулировку на втором цилиндре двигателя.

    ЮМЗ-6 - универсальный колесный трактор, предназначенный для использования в сельском хозяйстве и промышленности. Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд улучшений, каждое из которых существенно отличалось от предыдущего.Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

    Начало производства

    Основой для создания трактора ЮМЗ-6, технические характеристики которого мы рассматриваем сегодня, стал МТЗ-5, выпускавшийся на мощностях завода ЮМЗ до 1958 года. ЮМЗ -6 был больше похож на МТЗ-5, чем его преемник, МТЗ-50. Модель выпущена в 1966 году. Вскоре она стала настоящей легендой.Дело в том, что в те времена страна остро нуждалась в освоении целины, и ЮМЗ-6 отлично справился с этой задачей.

    Сильные стороны

    Высокое качество трактора обусловлено тем, что завод ЮМЗ изначально создавался как центр военно-космических исследований. Всего за два года было выпущено 100 тысяч экземпляров автомобиля. Высокие эксплуатационные и технические характеристики ЮМЗ-6 вкупе с простотой конструкции сделали трактор настоящим фаворитом советских хозяйственников, строителей, промышленников и коммунальщиков.

    Тракторное устройство

    Каркас модели был представлен двумя швеллерами, закрепленными между собой штангой или рамой. Силовая установка, коробка передач, задний мост и всевозможные вспомогательные системы ... Шасси трактора представляло собой передний мост с жесткой подвеской ... Отличался простым механизмом управления и контроля сил трансмиссии и использованием проточная муфта. Благодаря высокому центру тяжести трактор мог преодолевать уклон, угол наклона которого не превышал 10 градусов.Однако, как показала практика, он чувствовал себя уверенно даже на более крутых спусках.

    Технические характеристики ЮМЗ-6 первой серии были весьма скудными по сравнению с последующими моделями. Так, в первых версиях агрегат гидросистемы трактора был лишен устройств автоматики. Автомобиль оснащался колесами с камерами пониженного давления. Ширина колеи могла регулироваться от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволяло использовать трактор ЮМЗ-6 для выполнения самых разных работ.При этом, благодаря своей высокой мощности, он мог выполнять несколько операций одновременно.

    Рулевое управление автомобиля оснащено гидроусилителем. В более поздних версиях даже появилась возможность регулировать рулевую колонку в нескольких плоскостях. Кабина автомобиля имела шумо- и виброизоляцию. Для вентиляции кабины оборудовали верхним и боковыми окнами. Удобное расположение приборной панели и хороший обзор сделали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из самых надежных моделей своего класса.На рынке можно найти широкий ассортимент запчастей для этого трактора, поэтому его ремонт не проблема.

    Модель оснащалась одним из двух 4-х тактных дизельных двигателей: Д-65 или Д-242-71. Первый из них был более мощным (60 л.с. против 44,5 л.с.) и устанавливался на более поздних версиях трактора. Двигатель запускался с помощью электростартера или стартера. Помимо самого мотора, в силовую установку трактора входили системы: питания, подачи воздуха и смазки.

    Итак, основные параметры трактора:

    1. Класс тяги - 1,4.
    2. Удельный расход топлива около 250 г / кВтч в час.
    3. Масса - 3,2 тонны.
    4. Максимальная скорость 24,5 км / ч.
    5. Максимальный уклон 10 градусов.
    6. Размеры: 4140/1884/2750 мм.
    7. Колесная база 2450 мм.
    8. Клиренс - 450 мм.
    9. Радиус поворота 5 метров.

    Модернизация

    Модельный ряд трактора ЮМЗ-6, технические характеристики которого постоянно совершенствовались, был представлен четырьмя модификациями:

    1. ЮМЗ-6Л.Дебютная серия тракторов, большинство конструктивных решений которой сильно напоминало модель МТЗ-5. Модели этой серии имели округлую решетку радиатора. Из-за этой особенности трактор часто путали с первыми вариантами МТЗ-50.
    2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими особенностями: возможностью регулировки рулевой колонки, прямоугольной конфигурацией капота, измененной приборной панелью, модернизированными тормозами.
    3. ЮМЗ-6К. Это промышленный вариант трактора ЮМЗ-6, получивший навесное оборудование для экскаваторной и бульдозерной техники.Именно эту модель подразумевают, когда говорят: «Экскаватор ЮМЗ-6». Технические характеристики трактора отличаются, прежде всего, отсутствием задней навески. Позже модель переоборудовали в сельскохозяйственную машину, но у владельцев до сих пор остается много промышленных экземпляров.
    4. ЮМЗ-6АК. Эта версия выпускается с 1978 года. Отличается повышенной обзорностью кабины (напоминает кабину трактора МТЗ-80) и модернизированной гидросистемой, оснащенной регуляторами мощности и положения.

    Следует отметить, что в названии тракторов также можно встретить буквы «М» или «Л». Например, последняя версия может называться ЮМЗ-6АКЛ. Технические характеристики моделей с такими показателями различаются только типом пуска мотора. Буква «M» обозначает электростартер, а «L» обозначает пуск двигателя.

    Рыночные позиции

    На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, в зависимости от года выпуска и состояния стоит от 1.От 7 до 5 тысяч долларов. Более того, он намного дешевле многих конкурентов. Модели МТЗ-50 и МТЗ-80 являются аналогами и основными конкурентами ЮМЗ-6, поскольку производились на базе одного и того же трактора - МТЗ-5. Поэтому на рынке можно найти множество сменных частей к этим тракторам.


    Тракторы серии ЮМЗ-6 - универсальная колесная техника, активно применяемая в сельском хозяйстве и промышленности. Эта техника выделяется своими техническими характеристиками и простотой использования.На протяжении всего своего существования он постоянно совершенствовался, что позволяло ему удерживать лидирующие позиции на рынке на протяжении многих лет.

    Создание трактора

    Первый вариант ЮМЗ-6 был создан на Южном машиностроительном заводе в Днепропетровске в 1966 году. Прототипом этой модели стал трактор МТЗ-5. При модернизации оборудования было учтено множество технических характеристик, которые обеспечили его популярность и удобство использования.

    Серийное производство трактора началось в 1970 году.Так продолжалось до 2001 года. За все это время было выпущено четыре модификации модели ЮМЗ-6, каждая из которых имела некоторые улучшения относительно прототипа.

    Как работает трактор

    Компоновка трактора модели ЮМЗ-6 классическая для автомобилей этого класса с колесной формулой 4х2. Несущая часть техники - особым образом оборудованный полурамка. Он образован поперечиной и продольными лонжеронами. На такой опорной раме устанавливаются корпуса сцепления и коробки передач.

    Перед трактором передний мост с управляемыми колесами закреплен с помощью шарнирного сочленения. Их перемещение возможно благодаря наличию в конструкции штифтов. Сзади автомобиль опирается на втулки полуосей, которые жестко соединены с картером коробки передач. Такие конструктивные особенности моделей ЮМЗ-6 обеспечивают простоту управления и надежность в эксплуатации. Привод этого трактора постоянный, он осуществляется на задние колеса.

    Особенностью автомобиля является наличие пневматических шин низкого давления.У них отличные проушины для отличной проходимости в любых условиях. Колеса трактора имеют разный диаметр, что является отличным техническим решением.

    Модельное оборудование

    ЮМЗ-6 относится к категории специализированных автомобилей с тяговым классом 1,4. Это делает эту технику весьма популярной в различных сферах народного хозяйства. Большая популярность модели объясняется другими техническими характеристиками или оснащением:

    • гидросистема раздельно-модульного типа;
    • Пневматическая система
    • ;
    • электрооборудование 12 В;
    • возможность установки навесного оборудования в задней части спецтехники.

    Удобство управления трактором обеспечивается наличием гидроусилителя. Поворот передних колес возможен благодаря трапеции через продольную тягу. Тормозная система пневматическая, управляется педалью. Относится к типу дискового или башмака. Для активации режима парковки необходимо использовать специальный рычаг, который фиксируется в этом положении храповым механизмом.

    Технические характеристики

    Технические характеристики ЮМЗ-6 представлены в следующей таблице:

    Размеры
    Длина:

    с рычажным механизмом

    Ширина 1884 мм
    Высота:

    в кабине

    с глушителем

    База 2.45 м
    Регулируемая колея:

    передняя

    задние колеса

    от 1360 до 1860 мм

    от 1400 до 1800 мм

    Клиренс 0,45 м
    Весовые технические характеристики
    Конструкционная масса трактора 3,35 т.
    Рабочий вес 3895 т.
    Распределение массы по осям автомобиля от 1 до 2
    Максимальная масса прицепа 6 т.
    Максимальный вес навесного оборудования 1,15 т.
    Технические характеристики двигателя
    Номинальная мощность 62 л. с участием.
    Наработка при полной заправке не менее 10 часов
    Расход топлива 183 г / (л.с. ч)
    Частота вращения коленчатого вала 1750 об. / Мин.
    Крутящий момент 27,5 кгс м
    Количество цилиндров 4 штуки

    Технические характеристики двигателя

    Тракторы ЮМЗ-6 комплектуются двигателями двух типов - Д65М, Д65Н.Силовой агрегат машины расположен в передней части кабины. Крепится к раме трактора резино-металлическими опорами. Двигатель прикрыт капотом, а с боков - съемными стальными панелями.

    Силовой агрегат работает на дизельном топливе ... Из-за отсутствия турбонаддува его эксплуатация значительно упрощается. Двигатель имеет систему жидкостного охлаждения и питается от бака, расположенного за кабиной. Он защищен стальным листом, предотвращающим различные негативные внешние воздействия.

    Технические характеристики коробки передач

    Тракторы ЮМЗ-6 имеют механическую коробку передач, обеспечивающую изменение передаточных чисел и движение заднего хода. Технические особенности модели обеспечивают работу ее двигателя в стационарном положении.

    Коробка передач имеет постоянное включение и подвижные каретки. Они обеспечивают ручное управление режимом движения трактора и наличие пяти скоростных режимов. Устройство коробки предусматривает одновременное включение двух передач, что возможно благодаря специальной тяге.

    Также есть механизм блокировки, предотвращающий незапланированный запуск двигателя. Для управления коробкой передач и другими механизмами в кабине трактора установлена ​​рулевая колонка, соответствующие рычаги и педали.

    Технические характеристики коробки передач

    ЮМЗ-6 оснащен надежной системой передачи крутящего момента на колеса, в которую входят следующие компоненты:

    • главная муфта. Двойной, фрикционный принцип действия, с сухим картером;
    • Коробка передач
    • ;
    • задний мост.

    Передние колеса трактора смонтированы на неподвижных осях, которые расположены на шкворнях. Телескопическая балка моста обеспечивает изменение пути в желаемом направлении. Задние колеса установлены на полуоси на шарикоподшипниках.

    Малый отечественный трактор ЮМЗ - неутомимый работник и помощник для хозяйств, где нет необходимости использовать крупногабаритные самоходные агрегаты. Технические характеристики трактора ЮМЗ-6 позволяют использовать технику как для серьезных работ на сельскохозяйственных полях, так и для выполнения различных хозяйственных задач.Трактор выпускался в период с 1966 по 2001 год. Основным производителем оборудования был Южный машиностроительный завод. После остановки производства его заменил доработанный трактор серии МТЗ-1221.

    Трактор ЮМЗ-6

    Основные характеристики тракторной техники

    Производство тракторов было налажено в Днепропетровске (ныне Днепр, Украина) в 1996 году. Основой технических характеристик трактора ЮМЗ-6КЛ послужил образ серия МТЗ-5.С учетом того, что производственные мощности завода в далеких 60-х годах прошлого века были ориентированы на оборонную промышленность, удалось полностью реализовать технические решения, обеспечивающие надежность и долговечность тракторной техники нового поколения.

    Для оборонного завода правила военной приемки были приемлемы, и это не обошло стороной трактор ЮМЗ-6, сразу зацементировавший славу «неубиваемой техники». Для достоверности фактов можно привести следующие цифры: первое производство оборудования было запущено в 1966 году, а ровно через 2 года завод получил заказ на производство 100 тысяч единиц.При этом компоновка трактора выглядела вполне классической - основная полурама машины, на которой располагался механизм переднего моста, а также четырехтактный двигатель. В задней части машины располагалась кабина машиниста.

    Агрегат максимально адаптирован для работы в условиях низких температур, несмотря на то, что выявлены неисправности в гидроусилителе рулевого управления трактора ЮМЗ-6 АКЛ. Аппарат отлично запустился при температуре -40С, при температуре + 40С неисправностей не было.Изначально производитель решил сделать единый клиентоориентированный продукт - сельхозпроизводителю. Чуть позже выяснилось, что агрегатное оборудование понадобится строителям, коммунальным службам и рабочим предприятиям. Дополнительное и навесное оборудование позволило расширить технические возможности тракторной техники, достаточно упомянуть плуг серии ППО 8-40, увеличивший производительность машины в сотни раз по сравнению с ручным трудом.

    ЮМЗ-6КЛ с отвалом и ковшом

    Технические характеристики трактора ЮМЗ

    Параметр Значение
    Класс тяги автомобиля 1,4
    Скорость передвижения от 2,1 до 24,5 км в час
    тип двигателя Д-65 Н
    Объем двигателя 4,94 литра
    Мощность двигателя 60 ч.п.
    Длина 4065 мм
    Ширина 1884 мм
    Высота 2730 мм
    Вес станка 3400 кг
    Агротехнический зазор 650 мм
    Рулевое управление Гидростатическое, механическое управление разрешено по запросу
    Тормозная система Сухая, диски, привод на колеса заднего типа
    Шины передние Formula 9 x 20
    Задние колеса Formula 15 x 38
    Электрооборудование 12 Вольт
    Давление в системе 14 МПа
    Кол-во передач 5 + 1
    Расходная часть топлива 3.8 литров в час
    Объем топливного бака 90 литров
    Объем охлаждения 29 литров
    Ресурс до ремонта двигателя часов 12000 часов

    По запросу возможно оснащение шинами 9,5-42. Возможно исполнение на полпути. Введен предпусковой подогреватель, есть изолирующая крышка. По адгезионной массе допускается увеличение механических характеристик.

    В состав дополнительного оборудования трактора входят следующие узлы:

    • Расширитель крыльев заднего колеса.
    • Вариант ТСУ-2.
    • Введение балластного груза.
    • Использование сменных хвостовиков.
    • Внедрение разрывных муфт.
    • Соединения удлинителя ВОМ.
    • Использование внешних гидроцилиндров.
    • Использование ходоуменьшителя типа Ч-5А.
    • Электростартер.
    • Пусковой режим запуска станка.

    Техника агрегатного оборудования

    Сельскохозяйственная техника относится к тяговому классу 1 категории.4. Это говорит о том, что трактор можно использовать во всех отраслях промышленности. Техника оснащена пневматическими шинами с параметрами низкого давления, что позволяет проезжать по любым типам дорог при наличии грунтозацепов. Дополнительно машина имеет следующее оборудование:

    • Гидравлическая система в раздельно-модульном исполнении.
    • Качественное электрооборудование от сети 12 В.
    • Надежная пневмосистема.
    • Узлы и механизмы для навесного оборудования.

    Для рулевого управления предусмотрено усиленное устройство с элементами гидроусилителя. Качественный поворот передних колес осуществляется за счет трапеции, которая расширяется за счет продольного типа тяги машины. Тяга напрямую связана с валом 3-спицевого варианта рулевой техники через карданную передачу.

    Тормозная система изготавливается в трех вариантах - пневматическая, колодочная или спицевидная. Тормоза управляются педалью.Парковочный режим осуществляется с помощью рычага, имеющего храповое крепление.

    Кабина водителя

    Комфортное рабочее место и отличный обзор. Сиденье оператора регулируется с помощью специальных механизмов. На приборной панели установлены основные типы и компоненты визуализации, позволяющие определить техническое состояние трактора, исходя из конкретного состояния дел.

    Кабина и приборная панель трактора ЮМЗ-6КЛ

    Навесное оборудование

    Производитель допускает использование специального навесного оборудования для трактора: плуга, бороны, агротехники, сеялки и др.Допускается использование для работы вспомогательного оборудования - компрессоров, сварочных агрегатов. В качестве прицепов используются стандартные прицепы, полуприцепы и контейнеры различных размеров.

    Модификации

    Производитель выпустил несколько модификаций оборудования, в частности:

    • Серия ЮМЗ - 6 л. По конструкции напоминала МТЗ-5.
    • Серия ЮМЗ - 6АЛ. Изменена решетка радиатора, улучшена тормозная система общего принципа работы.
    • Серия ЮМЗ - 6 к.В модельном ряду не было заминки для сельхозтехники. Можно было прикрепить бульдозерный нож и дополнительный ковш экскаватора.
    • Серия ЮМЗ - 6 АК. Улучшенный механизм управления рулевой колонкой. Изменен дизайн кабины.

    Последний трактор сошел с конвейера 15 лет назад. Благодаря небольшим габаритным размерам и хорошей маневренности при выполнении определенных видов работ на земле техника до сих пор пользуется большой популярностью.

    ЮМЗ-6 всегда в теме

    Описание и основные характеристики экскаватора ШМЗ.Тракторы ЮМЗ.

    В 1956 году Трактор ЮМЗ 6Чов, сошедший с конвейера в 1956 году, был легендой большой страны в тяжелые годы освоения целины и космоса. Легенда - Южный машиностроительный завод. ЯВЛЯЮСЬ. Макарова, построенный в 1944 году в Днепропетровске как автомобиль и перезаряженный в научно-производственный комплекс для военных и космических разработок. Стоит ли говорить о качестве и надежности выпускаемой, так называемой непрофильной продукции, тракторов, грузовиков, автобусов и троллейбусов.

    Основные технические характеристики трактора

    Сотенматик ЮМЗ 6кли сошел с конвейера в 1958 году и заслужил признание благодаря эксплуатационным качествам и отличным техническим характеристикам. Надежность и простота конструкции обеспечили ему признание на долгие годы. Мощность трактора составляет 65 лошадиных сил за счет штатного силового агрегата.

    Агрегат состоит из дизельного четырехтактного двигателя и системы обеспечения его работы: питание, смазочные материалы, подача воздуха.Двигатели, которыми может оснащаться данная модель трактора, двух видов - либо D65-H с пусковым устройством, которое в народе называют «пусковым», либо D65-M с электростартером марки ST212R1. Благодаря этим качествам максимальная скорость движения достигала 25 км / ч при снаряженной массе 3,5 тонны. Удельный расход топлива ЮМЗ-6Ч составил 185 л.

    Основание Тракторного острова - два канала, соединенных жестким передним брусом или рамой, на которых закреплен двигатель, коробка передач, сцепление, задний мост.В переднем отсеке картера коробки передач размещен нижний редуктор. В задней части дифференциала, вал отбора мощности, управление тормозной системой.

    Рулевое управление оснащено гидроцилиндром. Гидравлическая система присутствует в конструкции в виде единого навесного агрегата, без устройств автоматики. Шины низкого давления, камеры оснащены клапанами для заполнения их жидкостью. Задние колеса ЮМЗ 6Ч оснащены автоматической регулировкой колеи, показатель которой составляет 1400 - 1800 мм на метр.

    Технические характеристики Трактора ЮМЗ 6Кл по ходовой части определяются конструкцией в виде жесткой подвески переднего моста с использованием двух промежуточных муфт, с простым управлением передаточным усилием одним рычагом. Рулевая колонка регулируется по высоте и наклону.
    Центр тяжести трактора высокий, рекомендуемый максимальный уклон преодолеваемого участка составляет всего 10 °, но на практике устойчивость трактора доказана на более значительных уклонах.

    Easy - залог успеха

    Дополнительное навесное оборудование определяет возможность использования трактора в промышленности, строительстве, на транспорте и, конечно же, в сельском хозяйстве. Трактор используется как трактор из-за высокого тягового усилия. Стоит отметить, что мощность Трактора ЮМЗ 6Кл позволяет комплектовать навесными комбинированными агрегатами, выполняющими сразу несколько технологических операций, увеличивая сразу использование трактора.

    Благодаря жесткому, регулируемому по вертикали и горизонтали прицепному устройству с гидравлическим, гидравлическим управлением, позволяющим эффективному оборудованию эффективно заменять оборудование без больших трудозатрат, экономия времени.Благодаря довольно комфортному устройству кабины с шумоизоляцией, с виброизоляцией, открывающимся задним и боковыми окнами, хорошей обзорностью и удобным расположением панели приборов, повышение эффективности работы тракториста.

    Трактор ЮМЗ 6Кл, цена которого невысока по сравнению с аналогичными моделями других заводов, пригодится в сельском хозяйстве, коммунальном хозяйстве, транспортных предприятиях, на стройплощадке. Несмотря на то, что сегодня это от 100 000 до 300 000 рублей за 600 000 ЮЗЗ, окупаемость работы превосходит все ожидания.

    Трактор на сегодняшний день считается самой простой и надежной машиной этого класса как в эксплуатации, так и в обслуживании. Запчасти к нему всегда в наличии, их производят предприятия машиностроения, которые производят комплектующие и запчасти к этой модели, так как на его базе создаются другие тракторы и экскаваторы ЮМЗ.

    До 1990 г. модель трактора обозначается как ЮМЗ-6КЛ, с 1991 г. - ЮМЗ-6ЦЛАКМ, буквой «К» обозначается модернизированная кабина увеличенного размера.Есть несколько модификаций тракторов колесных. Усовершенствованы технические характеристики Трактора ЮМЗ 6Ч, изменены пусковой механизм, гидроустройство, механизмы навесного оборудования, модернизированы, экспериментированы с хвостовиками, увеличен эффект от замены навесного оборудования, и, конечно же, улучшен внешний вид этого патриарха тракторостроение.

    Фото ЮМЗ 6Ч

    В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно.Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу». Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения на инвалидной коляске. Что такое расшифровка ЮМЗ? Ответ довольно прост - трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

    Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода, и это событие произошло в 1966 году. Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием. В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

    Агрегат ЮМЗ относится к известной линейке машин «Беларусь».В сферу его деятельности входят следующие виды работ:

    • перемещение товаров;
    • серые окопы и лаваш;
    • погрузочно-разгрузочные работы;
    • транспорт грунта на отвал;
    • Устройство насыпей;
    • очистка территорий от снега и мусора;
    • вспашка земель сельскохозяйственного назначения;
    • фрезерование и рыхлитель почвы;
    • посевные культуры;
    • Полив растений;
    • внесение удобрений;
    • заготовка.

    Трактор Юмз 6, общий вид

    ЛИНИЯ МАШИН «ЮМЗ»

    Тракторы Юмз имеют следующий модельный ряд :

    • Юмз 6л - агрегат дебютной серии. Является аналогом МТЗ 5.
    • Юмз 6ал - улучшенная версия предыдущей машины. Здесь доработана тормозная система, изменена приборная панель и улучшена рулевая колонка.
    • Юмз 6кл - промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
    • Юмз 6Кл - трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

    Технические характеристики

    Станок Юмз 6 и его технические характеристики имеют следующие значения:

    • эксплуатационная масса - 3 895 тонн;
    • тяговое усилие - 14,0 кН;
    • скорость движения - 24,5 км / ч;
    • количество передач - 6;
    • радиус поворота - 5.0 м;
    • колесная база - 2,45 м;
    • максимальная масса прицепа - 6,0 тонны;
    • диапазон рабочих температур - от -40 до +40 с;
    • клиренс: передний мост - 0,45 м, задний мост - 0,64 м;
    • глубина форта, которую способен преодолеть трактор - 0,8 м;
    • Габаритные размеры трактора
    • : длина - 3,69 м, ширина - 1,884 м, высота - 2,66 м;
    • Емкость топливного бака 90,0 л;
    • объем системы охлаждения 29,0 л.

    Техника обслуживания

    «ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ям, проверка коробки передач, регулировка клапанов и механизма сцепления.

    Характеристики двигателя

    На трактор установлен четырехмерный дизельный двигатель ЮМЗ без турбонаддува с частотой вращения коленчатого вала 1800 об / мин. Он мог быть двух типов:

    • «Д-242-71».Его мощность составляла 62 л.с., рабочий объем достигал 4,75 л, крутящий момент - 241 Нм;
    • «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем - 4,94 литра, значение крутящего момента - 270 Нм.

    Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

    Кабина трактора ЮМЗ 6

    Характеристики кабины

    Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Его внутреннее пространство состоит из следующих компонентов:

    • подпружиненное кресло;
    • рулевое устройство, с возможностью изменения высоты и угла наклона;
    • рычаги управления;
    • педали сцепления и тормозов;
    • приборная панель, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

    Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

    Устройство

    Основа машины «ЮМЗ» - каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

    • раздельная гидросистема;
    • электрооборудование, рассчитанное на сеть 12 вольт;
    • система подачи воздуха;
    • Механизм, обеспечивающий работу оборудования задней шкуры.

    На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

    Достоинства и недостатки

    Колесный трактор Юмз отличается следующими положительными характеристиками:

    • высокая мощность;
    • хорошая производительность;
    • экономичные двигатели;
    • большой выбор рабочего оборудования;
    • простота конструкции;
    • надежность всех систем;
    • простота ремонта и обслуживания;
    • неприхотлива к горюче-смазочным материалам;
    • комплектующие высокого качества.

    К недостаткам следует отнести жесткую боковую часть, малое количество скоростей силовой установки и отсутствие комфортного рабочего места.

    Трактор ЮМЗ-6 выпускался три десятилетия. Дизайн оказался настолько удачным, что техника сошла с конвейера еще до начала XXI века. Его перестали собирать в 2001 году, когда ветеран уступил место СЭМЗ-8040, с более мощным (80 л. С.) Двигателем.

    История

    Трактор ЮМЗ-6 производился на Южном машиностроительном заводе (Днепропетровск, ныне - Днепр, Украина).

    Решение о строительстве автомобильного завода в Днепропетровске было принято после освобождения города летом 1944 года.Планировалось выпускать грузовики ГАЗ-51, но потом «передумали». Дас перешел на сборку ЗИС-150. В 1951 году ДМЗ стал «почтовым ящиком № 176», он получил секретный № 586 и занимался изготовлением баллистических ракет конструктора С. Квин, а также другой военной техники. Производство грузовиков развернулось. Позже ДМЗ вошла в состав Южмаша.

    В 1953 году для прикрытия выпуска межконтинентальных ракет была разработана легенда (как и для всех закрытых заводов СССР), согласно которой с 1954 года ДМЗ начал выпускать тягачи общего назначения.(Их считали побочной продукцией. Тем не менее, производство техники по номерному знаку, из их запчастей, прошедших Военную ОБСЕ по всем конвейерам, привело к качественному ЮМЗ-6). Первенцем стал МТЗ-2 (1954–1958), собранный из белорусских комплектующих. Затем - МТЗ-5 (1958 - 1972). Данная модель специалистами МТЗ (Минск) и ДМЗ уже разработана совместно. Впоследствии трактор получил название ЮМЗ-5, но товарный знак «Беларусь» так и остался за ним (он был одним из элементов легенды обложки).В 1966 году завод № 586 был переименован в Юмз.

    Первый Юмз-6 сошел с конвейера в 1966 году. Серийный трактор начали производить с 1970 года. Несмотря на то, что модель создавалась на базе МТЗ-5 и сохранила преемственность конструкции, она уже есть. считается собственной продукцией ЮМЗа, которая просто очень похожа на технику, собранную в Минске. С этого времени ЮМЗ и МТЗ - две разные марки. Эта особенность проявилась в дизайнерском подходе.Если белорусские модели усложняются, то инженеры УНЗ ставят на свои бра такие узлы, которые легко снимаются и ремонтируются в условиях колхозной мастерской. Это был самый простой и надежный советский трактор.

    В 1972 году Юмз-6л / 6м был признан лучшим трактором уходящего года. В 1974 г. - получил Знак качества. При этом документация на ЮМЗ-6 продавалась шведам, которые после глубокой модернизации с 1976 по 1982 год выпускали Volvo BM-700 на его базе.

    Назначение

    ЮМЗ-6 разрабатывался как универсальный сельскохозяйственный трактор общего назначения. Основные области применения ЮМЗ-6: сельское хозяйство, строительство, промышленность, ЖКХ.

    Применялся для:

    • Проведение агротехнических работ с прицепными, навесными или полунавесными орудиями: вспашка, обработка почвы и др.
    • Дорожные, лесные и строительные работы - бульдозером и / или экскаватором, погрузчиком и т. Д.
    • Перевозка прицепов.
    • Приводы в действии стационарных агрегатов.

    Модификации ЮМЗ-6

    Трактор ЮМЗ-6 выпускался в четырех основных модификациях:

    • ЮМЗ-6Л / ЮМЗ-6М. Машины первой серии визуально можно было легко отличить от более поздних по решетке радиатора со скругленными углами, как на МТЗ-5.
    • ЮМЗ-6АЛ / ЮМЗ-6АМ. Здесь капюшон прямоугольный. Панель приборов стала совсем другой, рулевую колонку отрегулировали по углу наклона и высоте установки. Одно из основных улучшений коснулось тормозного механизма.
    • ЮМЗ-6КЛ / ЮМЗ-6КМ. Это модификация для промышленных предприятий, поэтому задний приямок отсутствовал. Взамен крепежные детали предусмотрены для лопаты бульдозера и ковша экскаватора. Обзор кабины улучшился. После того, как модель «6а» была снята с производства, «6К» стала базовой. Его начали выпускать для аграриев (с задненавесной системой).
    • ЮМЗ-6КЛ / ЮМЗ-6АКМ. Серийное производство - с 1978 года. Основные отличия заключаются в установке позиционного и силового регулятора, улучшенной гидравлике.Кабина получила новый дизайн.

    L - вариант с пусковым двигателем, М - с электростартером, К - из кабины увеличенных размеров. По типу силовой установки этот колесный тягач можно было переоборудовать в полукруглый.

    Преимущества и недостатки

    Если сравнивать ЮМЗ-6 с другими марками того же тягового класса, то можно отметить его многочисленные преимущества:

    • Отличное заводское качество, а так же сборка. В результате надежность и долговечность.Как показала практика, узлы долго работают.
    • Конструкция предельно простая, с высокой степенью ремонтопригодности форсунок.
    • Взаимозаменяемость запчастей и расходных материалов на 70%.
    • Трактор отличается неприхотливостью к топливу. На морозе заводится относительно легко, в жару работает безопасно.
    • По дизайну, эргономике и комфорту кабина практически уступала зарубежным образцам того времени.

    Юмз-6 был хорош, но не идеален.Среди основных недостатков можно выделить следующие:

    • Центр тяжести относительно высокий. Из-за этого машина не может работать на грунте с уклоном более 10 градусов. В таких случаях колея расширяется до 1800 мм, это позволило частично решить проблему.
    • По эксплуатационным пунктам подвеску шасси можно было сделать более мягкой.
    • После того, как трактор выработал первую половину заявленного ресурса, рычаг на повышенной скорости врезался в КПП.Особенно часто это происходило на неровной дороге, при движении с прицепом.
    • Периодически подтекает масло.
    • Не рекомендовалась длительная работа силовой установки на холостом ходу или малых оборотах, так как это могло вызвать повышенный износ деталей двигателя.
    • По мнению владельцев, было бы неплохо, если бы ЮМЗ-6 имел модификацию с ведущим передним мостом. Да и количество оборотов мотора могло быть больше.

    Дизайн

    ЮМЗ-6 - полутекстовый колесный транспортно-универсальный трактор тягового класса 1.4 тк. Компоновка классическая, с двигателем впереди и кабиной сзади. Коробка передач механическая, 5 передач вперед и 1 назад. Бывают повышенные и низкие. На передних колесах рессорная подвеска, на задних - жесткая. Тормоза дисковые сухие, раздельно-агрегатная гидроневинная. Боковое электрооборудование работает от напряжения 12 В. Имеется механическая блокировка дифференциала.

    Технические характеристики

    • Двигатель - дизельный, четырехтактный. Турбированного нет. Марка / рабочий объем / мощность (л.с.) - Д-65/4.94 л. / 60 л.с. или d242-71 / 4,75 л. / 46 л.с.
    • Ресурс - 12000 мото-часов
    • Частота вращения - 1800 об / мин.
    • Расход топлива, л / ч - 3.8
    • Объем топливного бака, л - 90
    • Скорость, км / ч - не менее 2,1; Максимум 24,5
    • Муфта сцепления - двухходовая, сухого типа.
    • КПП - пятиступенчатая, с подвижными шестернями. Коробка передач может присутствовать.
    • Тормоза - сухие дисковые с приводом от задних колес
    • Управление - гидронасос; по запросу - механический
    • Габаритные размеры (Д x Ш x В), мм - 4065 x 1884 x 2730
    • Масса трактора, кг - 3400
    • Агротехнический клиренс, мм - 650

    Опционально предлагаются муфты разрывные, выносные гидроцилиндры и многие другие узлы и приспособления.

    Заключение

    Благодаря неприхотливости и надежности, высокой маневренности и хорошей ремонтопригодности Юмз-6 стал популярным трактором для всех регионов страны. Многие автомобили до сегодняшнего дня работают настолько успешно, что их владельцы не собираются менять «старого проверенного коня» на более современную технику.

    Видео: Аренда спецтехники и услуги грузоперевозок без посредников!

    Трактор ЮМЗ 6 - настоящий работник универсальных колесных тракторов.Чаще всего используется в сельском хозяйстве и на предприятиях. Возможность установки на спецтехнику трактора со сменными рабочими органами делает его универсальной дорожно-строительной и землеройной машиной в качестве экскаватора, бульдозера или погрузчика.

    Эта техника с 1966 по 2001 год выпускалась на известном южном машиностроительном заводе в множестве модификаций, существенно отличающихся друг от друга. Самый первый экземпляр трактора ЮМЗ-6 сошел с конвейера еще в 1966 году.Теперь он пришел на смену.

    Агрегат разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ 5. Этот завод в прошлом работал на оборонную промышленность, а его продукция (в том числе трактор) отличалась высокой надежностью. Теперь его можно использовать с этой техникой.

    Правила военной приемки были строгими. Модель ЮМЗ 6 оказалась удачной, и через 2 года компания выпустила уже сто тысяч экземпляров.Компоновка трактора классическая, с полурамкой, на которой расположен передний мост и дизельный четырехтактный двигатель. Кабина расположена в задней части агрегата.

    Трактор адаптирован для работы в большом температурном диапазоне. Он отлично заводится при сорокалетнем морозе (предельная температура) и выдерживает жару до плюс сорока. Помимо сельскохозяйственной разработки широкого профиля, используется на производстве, в строительстве, при проведении коммунальных работ, а также в качестве транспортного средства.Присоединение различного навесного и прицепного оборудования, например увеличение возможностей трактора.

    Ознакомьтесь с этими статьями


    ЮМЗ-6КЛ / 6АКМ ЮМЗ-6002. ЮМЗ-652.
    Класс тяги 1,4 1,4 1,4
    Скорость движения, км / ч 2,1-24,5 2,1-20 1,6-22,0
    Модель двигателя Д-65Н СМД-15Н Д-65Л
    Рабочий объем двигателя, л 4,94 4,94 4,94
    Мощность двигателя, л.с. 60 60 60
    Габаритные размеры, мм
    - Длина 4065 4100 4520
    - Ширина 1884 1920 1920
    - Высота 2730 2850 2850
    Масса эксплуатационная, кг 3400 3700 3700
    Дорожный просвет, мм 650 650 550
    Рулевое управление гидравлический / механический - по запросу
    Торкемосе диск сухой привод на задние колеса
    Шины передние 9x20 11x20. 11x28.
    Шины задние 15x38. 15x38. 15x38.
    Электрооборудование 12 Б. 12/12 в 12 Б.
    Давление в гидросистеме, МПа 14 14 14
    Количество передач 5 + 1 4 + 1 4 + 1
    Расход топлива, л / час 3,8 4,0 4,4
    Объем топливного бака, л 90 90 90
    Объем системы охлаждения, л 29 29 29
    Ресурс до капремонта, мотор 12000 10000 10000

    По заказу тракторы комплектуются колесами с шинами 9.5-42, полумиммерин, подогреватель, изоляционная крышка, механическая лупа сцепления, массив крыльев задних колес, ТСУ-2, балластные грузы, сменный хвостовик и расточная муфта, удлинитель ВОМ, выносные гидроцилиндры, Ш-5А, электростартер или пусковой двигатель.

    В настоящее время на Омском заводе транспортного машиностроения по лицензии «Южмаш» выпускаются тракторы ЗТМ-60 / ЗТМ-62, являющиеся «двойниками» тракторов ЯМЗ-6 / ЮМЗ-652. Это самое надежное шасси экскаватора в России.

    Видеообзор трактора ЮМЗ 6


    В Советском Союзе разработка и производство сельхозтехники решались централизованно. Пример трактора ЮМЗ-6 конструкции Минского тракторного завода, выпуск которого впоследствии был организован в Днепропетровске на Южмаше. Такой подход к проектным и опытно-конструкторским мероприятиям позволил сэкономить значительные средства при внедрении модели в производство.

    Колесный трактор марки ШМЗ-6 относится к классу универсальных машин общего назначения семейства «Беларусь».Предназначен для выполнения следующих видов работ:

    1. Сельскохозяйственные работы с прицепным, полунавесным и навесным оборудованием.
    2. Дорожное строительство, лесное хозяйство и специальные виды работ.
    3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
    4. Транспортные операции с использованием прицепов и полуприцепов.

    Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.С помощью упомянутых агрегатов этот трактор трансформируется в игровой автомат, бульдозер, экскаватор или погрузчик. Переоборудование может проводиться как в заводских условиях, так и в специализированных мастерских.

    1. История создания трактора ЮМЗ-6

    Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный конструкторским бюро Минского тракторного завода.Эта модель производилась на ЗЭММ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность машин.

    Тракторы Юмз-6 выпускались серийно, начиная с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства в конструкцию вносились различные изменения, разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

    Конструкция трактора оказалась настолько удачной, что ее заинтересовали за рубежом.В частности, в 1974 году технологическая документация была приобретена в Советском Союзе шведской компанией Volvo. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

    Трактор Юмз-6л выпускался с 1970-1978 годов.

    Последний трактор этой серии в модификации ЮМЗ-6АЦМ-40.2 сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший.На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2м. Описываемый трактор выпускался более 30 лет, что свидетельствует о значительном потенциале.

    2. Общее описание и технические характеристики трактора ЯМЗ-6

    .

    Компоновка данной модели классическая для машин этого класса с колесной формулой 4х2. Кассеты трактора СИМЗ-6 представляют собой полурам, состоящий из двух продольных лонжеронов и поперечного переднего бруса. На данной конструкции закреплены муфты муфты кривошипов и редукторов.

    В передней части трактора смонтирована передняя ось с управляемыми колесами, вращение которых обеспечивается осью. Сзади автомобиль опирается на жестко закрепленный на коробке передач картер коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса до конца главной передачи остается постоянным.

    На тракторе установлены пневмошины низкого давления с разработанной грунтовкой для обеспечения высокой проходимости. Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9.00-20; Задний - 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им довольно высокие технические характеристики.

    Тракторы серии ЯМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. В станке оборудовано:

    • раздельно-агрегатная гидросистема;
    • электрооборудование с бортовой сетью на 12 В;
    • Пневматическая система
    • ;
    • механизм заднего образца оборудования.

    Рулевое управление трактора оснащено гидроагрегатом, поворот передних колес осуществляется трапецией за счет продольной тяги. Последний через карданную передачу соединен с деревьями трехспорного рулевого колеса. Рабочая тормозная система - пневматическая, тормозная или дисковая с педальным управлением. Механизм парковки приводится в движение рычагом, фиксируемым храповым механизмом.

    Трактор Юмз-6л выпускался с 1978 по 1986 год.

    2.1 Размерно-массовые параметры

    Тракторы серии ЯМЗ-6 относятся к категории средних универсальных машин.

    Основные массогабаритные характеристики машины следующие:

    Размеры:
    1. Длинный.
      • с образцом механизма - 4165 мм;
      • без навесной системы - 3690 мм;
    2. Ширина
    3. - 1884 мм;
    4. высота
      • по крыше кабины - 2660 мм;
      • в верхней точке глушителя - 2860 мм;
    5. база - 2450 мм;
    6. торт регулируемый:
      • передние колеса от 1360 до 1860 мм;
      • сзади с 1400 до 1800 мм;
    7. Агрономический клиренс - 450 мм.

    Масса станка:

    • конструкционный без технических жидкостей - 3350 кг;
    • операционная - 3895 кг;
    • распределение массы между осями от 1 до 2.
    • Допустимая масса прицепа 6000 кг.
    • Максимальная масса навесного оборудования не более 1150 кг.

    Габаритные массовые характеристики трактора ЯМЗ-6 могут отличаться от указанных в зависимости от модификации.Размеры машины и рациональная разводка обеспечивают отличную маневренность и проходимость. Допускается использование на ограниченных участках, в промышленных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

    2.2. Двигатель трактора ЮМЗ-6


    Тракторы серии ЯМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен с помощью резинометаллических опор на раме.Сверху и спереди часть силового агрегата прикрыта кожухом, по бокам установлены съемные стальные панели. Технические характеристики ГД:

    Дизель атмосферный без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Подача топлива осуществляется из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

    2.3. КПП трактора ЮМЗ-6

    Тракторы серии ЯМЗ-6 комплектуются механической коробкой передач, предназначенной для изменения передаточных чисел, обеспечивающих реверсивное движение и отбор мощности. Конструкция допускает работу двигателя при неподвижном тракторе и включенной муфте сцепления.

    Коробка непрерывного переключения передач и три движущиеся каретки имеют пять ступеней с ручным рычажным управлением. Агрегат укомплектован скважинным редуктором, уменьшенным вдвое для увеличения количества режимов вдвое.Первичный вал, установленный на роликовых подшипниках, через зубчатую передачу и муфту приводит во вращение вторичный вал или VO.

    Устройство коробки исключает возможность включения двух шестерен одновременно через специальную сцену. Также предусмотрен механизм блокировки, позволяющий избежать запуска двигателя, если КПП не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерни и ее разбрызгивания.

    2.4. Шасси и трансмиссия Трактор ЮМЗ-6

    Трактор колесный универсал ЮМЗ-6 оснащен надежными механизмами трансмиссии и преобразования крутящего момента от двигателя к колесам. В состав шасси входят:

    • Главная муфта сцепления. Двойной, постоянно закрытый с сухим картером, принцип работы - фрикционный. Помимо основной муфты есть отдельный механизм сцепления привода БОВ, раздельное управление основным и дополнительным устройством.
    • Переключатель трансмиссии (подробно описано выше).
    • Задний мост в картере, на котором установлена ​​главная и конечная передачи, между которыми находится дифференциал.

    Передние колеса установлены на неподвижных осях, которые, в свою очередь, закреплены на поворотном пальце. Телескопическая балка моста, обеспечивающая смену колеи за пределы. Задние колеса установлены на полуосях с опорой для шарикоподшипников, установленных в втулках. В картере моста трансмиссионное масло, обеспечивающее смазку механизмов.

    3. Трактор кабельный ЮМЗ-6

    .

    Кабина тракторная ЮМЗ-6 АКЛ 1992.

    Описываемая модель проста в управлении и имеет удобное рабочее место механизатора. Кабина трактора ШМЗ-6 отличается прочностью конструкции, в целях безопасности водитель снабжен пространственным каркасом. Вход осуществляется через двери, расположенные по бокам.

    Остекление двухуровневое с большими панорамными окнами по периметру вверху, а также маленькими - внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Заднее и боковые окна открываются вращением вокруг горизонтальной оси, установленной в верхней части.

    Кабина трактора ЯМЗ-6 установлена ​​на четырех резиновых амортизаторах с опорой рамы спереди и кронштейнами крыльев - сзади. Здесь размещены следующие элементы:

    1. Сиденье водителя регулируется по высоте и установлено на пружинном амортизаторе.
    2. Органы управления:
      1. Рулевая колонка с механизмом плавного изменения положения по высоте и вылета.
      2. Рычаги переключения, стояночные тормоза КПП и механизм выбора мощности.
      3. Педали: сцепление и тормозная система.
    3. Спидометр приборной панели, датчики давления в маслопневматической системе, указатели напряжения и тока. Вот замок запуска двигателя с ключом.

    Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Есть ящик для размещения аптечки, пепельница, в базовой комплектации есть термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономики и удобств признана экспертами отличной.

    4. Системы навесного оборудования Трактора ЯМЗ-6

    .

    Трактор серии ЯМЗ-6 предназначен для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура этих устройств отличается коллектором, их общее количество составляет спецификацию 258 позиций.

    Трактор может агрегатироваться со следующими типами механизмов:

    • Сельскохозяйственные орудия: плуги, бороны, культиваторы, сеялки и многое другое.
    • Оборудование общего назначения: сварочные аппараты, компрессоры.
    • Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

    Для установки вышеуказанного оборудования предусмотрен механизм куртки, прикрепленный к кронштейнам задней стенки КПП. Данная система состоит из четырех звеньев с тремя точками навески крепежного оборудования.Механизм гидроцилиндра, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система навесного оборудования комплектуется следующими устройствами:

    • Механизм фиксации устройства в транспортном положении.
    • Устройство тяги модели Case-1 с панелью управления, установленной в кабине.
    • Вал отбора мощности имеет защитную крышку.

    В задней части также расположены устройства для подключения гидравлических, пневматических и электрических систем навесного или прицепного оборудования к бортовым сетям.Установленный механизм позволяет оператору самостоятельно устанавливать и подключать любое из перечисленных выше устройств и использовать его. Это обстоятельство позволяет значительно повысить производительность труда и отказаться от услуг коммунальщиков.

    5. Модификация трактора ЯМЗ-6

    Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

    Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик.Всего за историю модели было выпущено четыре модификации тракторов, описываемых серией:

    • Юмз-6л. Выпускался с 1970 по 1978 год и по устройству мало чем отличается от МТЗ-5. По внешнему виду практически не отличим от аналога за исключением округлой решетки радиатора.
    • Юмз-6л. ушел с конвейера с 1978 по 1986 год. В ходе модернизации поменяли панель приборов и решетку радиатора, улучшили тормозную систему.
    • ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не боится образца механизма для аграрной таможни. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
    • ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, увеличенным остеклением и складывающимися окнами. Введен механизм регулировки рулевой колонки.

    Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

    К указанным моделям добавлены индексы, указывающие тип системы пуска силовой установки: Л - пусковая установка и М - электростартер. Все вышеперечисленные модификации тракторов ЯМЗ-6 активно применялись в народном хозяйстве. Отдельные машины эксплуатируются и по сей день, несмотря на солидный возраст, что говорит о большой силе.

    6. Возможность эксплуатации трактора ЯМЗ-6

    Агропромышленные модели Южного машиностроительного завода показали себя исключительно прочными и неприхотливыми.Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость ежедневного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы в 10 лет он сейчас по ходу копий увеличился втрое и даже в четыре раза превышает этот показатель.

    За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

    1. Механизм рулевого управления с гидроусилителем.Причина выхода из строя выходного НШ-10 насоса или клапана распредвала.
    2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
    3. Развивается в цилиндрической группе из-за несвоевременного масла или неквалифицированного обслуживания.
    4. Система подачи топлива. Наблюдается ухудшение разбрызгивания топлива из-за износа форсунок.
    5. Потеря упругости пружин и увеличение зазоров между ГРМ.

    Длительная и безотказная работа Тракторов серии ЮМЗ-6 обеспечена правильным пробегом, соблюдением рекомендуемых режимов работы и своевременным выполнением сервисных процедур.Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты в освоении и использовании

    .

    7. подключение

    Трактор ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад, до сих пор эксплуатируется в различных сферах хозяйственной и производственной деятельности. Успех подтверждается тем, что технологическая и конструкторская документация была приобретена шведской компанией Volvo. На его основе выпускалась лицензионная модель и довольно долгое время.

    Тракторный двигатель

    Юмз Характеристики Расход. Описание и основные характеристики экскаватора ЭММЗ


    Универсальный колесный трактор ЮМЗ-6, серийное производство которого с небольшими модернизациями продолжалось с 1966 по 2001 год на заводе «Южмаш» в украинском Днепропетровске. Благодаря удачной концепции и высокому качеству трактор стал незаменимым помощником труженикам поселка, строителям, коммунальным службам.Автомобиль выпускался в нескольких, существенно отличающихся друг от друга модификациях, что позволяло расширять области его эксплуатации.

    История создания

    Еще в годы Великой Отечественной войны в Днепропетровске строительство крупного автомобильного завода. Позже специализация предприятия была изменена, и он перешел на выпуск продукции оборонно-промышленного комплекса. «Южный машиностроительный завод» стал одним из ведущих предприятий ГХК СССР.Здесь производили ракетную технику, космические аппараты, двигатели, кроме продукции военного назначения, Южмаш выпускал гражданскую технику, тракторы.

    Модель трактора ЮМЗ-6 заложена на концепт МТЗ-5 «Беларусь» производства Минского тракторного завода. Модернизированный и доработанный дизайн оказался очень удачным и востребованным. Достаточно отметить, что через два года после запуска серийного производства с конвейера Сужмаша сошел стотысячный трактор.


    Не последнюю роль в успехе модели сыграло и заводское отношение завода к ВПК - здесь была жесткая военная приемка, благодаря которой качеству выпускаемой продукции уделялось первостепенное значение.

    Проект

    Трактор построен по классической «тракторной» концепции. Основа конструкции - полурамка, сваренная из пары чавков и поперечного бруса. На полураме к блоку трансмиссии крепится болтовое соединение. Силовой агрегат, редуктор и мост собраны на болтовых соединениях единым узлом, установленным на полурадио.

    Максимально допустимая масса трактора ЯМЗ-6 с навесным оборудованием - 3,9 тонны, без навесного оборудования - 3.3 тонны. Трактор может эксплуатироваться с прицепом массой не более 6 тонн.

    Кабина

    Трактор получил достаточно удобную и эргономичную кабину с шумоизоляцией. Круглое остекление с рабочего места тракториста обеспечивает отличный обзор. Достаточная герметичность просторной кабины предотвращает попадание пыли в салон при работе на стройплощадках. Естественная вентиляция осуществляется через люк на крыше и открытое заднее стекло.


    Рулевая колонка трактора регулируется по высоте и наклону.Рулевое колесо снабжено гидравлической жидкостью. В кабине самолета установлены осветительные приборы, автономный отопитель, электровентилятор. Салон укомплектован аптечкой, сумкой с набором инструментов и термосом.

    Кабина крепится к шасси с помощью резиновых амортизаторов, что снижает вибрацию и жесткость подвески.

    Двигатель ЮМЗ-6

    Тракторы производились в комплектации с двумя типами дизельных силовых установок Д65 и Д-241-71. На более ранних модификациях трактора устанавливался дизель Д-241-71 мощностью 45.6 лошадиных сил, рабочий объем 4,75 литра. Базой для трактора стал 5-литровый двигатель Д-65 мощностью 60 лошадиных сил. Этот 4-тактный 4-цилиндровый мотор с системой непосредственного впрыска топлива имел рядное вертикальное положение цилиндров. Двигатель запускается пусковым устройством или электростартером.

    Энергоблок оборудован системами воздушного охлаждения, смазки и подачи топлива.


    Двигатель трактора агрегатируется с валом отбора мощности, что позволяет использовать различное навесное оборудование.Двигатели ЯМЗ-6, которыми оснащался трактор, славились надежностью, долговечностью и высоким ремонтом.

    Автомобиль комплектовался топливным баком на 90 литров. Рабочая скорость трактора 11 км / час, максимальная скорость движения в транспортном режиме 25 км / час. В режиме заднего хода Трактор развивает скорость 5,7 км / ч.

    Трансмиссия

    Трактор комплектовался 5-ступенчатой ​​механической коробкой передач, позволяющей развивать максимальную скорость 25 километров в час.В конструкции КПП, оснащенной забойным редуктором, предусмотрена возможность работы двигателя в статическом положении с включением муфты сцепления.


    Коробка передач собрана в единое литье с механизмом заднего моста, что создавало проблемы при ремонте, особенно при отсутствии лифтов.

    Подвеска, рулевое управление и тормозная система

    Шасси трактора ЯМЗ-6 имеет конструкцию заднего моста, сцепления, коробки передач и жесткой подвески переднего моста.Передняя ось трактора проста и надежна. Крепится с помощью одной точки крепления к поперечному фасадному брусу.

    Конструкция включает механизм управления усилием зародыша и муфту сцепления.

    Рулевой механизм с гидроусилителем приводится в движение гидроагрегатом без системы автоматического регулирования. На доработанных версиях трактора устанавливалась регулируемая и по углу наклона рулевая колонка.


    Автомобиль имел высокий центр тяжести, из-за чего допустимый угол преодолеваемого крена был установлен всего 10 градусов, но машина значительно превысила этот показатель.

    Трактор ЮМЗ-6 комплектуется автономными для каждого колеса барабанными тормозами. Подобная схема упрощает управление и позволяет маневрировать, замедляя разные колеса. Повышенная проходимость машины обеспечивается системой блокировки заднего дифференциала.

    Модификации

    Трактор выпускался более трех десятилетий, и за эти годы конструкторы предприятия регулярно совершенствовали автомобиль и расширяли его возможности. В связи с этим появилось несколько модификаций машины:

    • ЮМЗ-6Л - основным отличием от базовой модели было наличие пускового двигателя для запуска машины;
    • ЮМЗ-6АЛ - Модификация с обновленной тормозной системой, приборной панелью и решеткой радиатора;
    • ЮМЗ-6К - модификация для строительных и промышленных предприятий.Узлы крепления сельскохозяйственного навесного оборудования заменены на системы крепления бульдозерного отвала и ковша для экскаватора. Кроме того, трактор оснастили кабиной увеличенных габаритов;
    • ЮМЗ-6АК - автомобиль с регулируемой рулевой колонкой и новой кабиной с повышенным уровнем комфорта.

    Навесное оборудование

    Трактор изначально разрабатывался как универсальная машина, способная работать с прицепами, сельскохозяйственным и промышленным навесным оборудованием.

    Навесное оборудование, адаптируемое к трактору, делится на три категории:

    • сельхозтехника - сеялки, плуги, культиваторы, бороны;
    • спецтехника - компрессоры, сварочные системы, подъемники, прочее;
    • транспортное оборудование - прицепы, тележки, цистерны.

    Навесное оборудование крепится к трактору с помощью следующих элементов:

    • ПТО силовой агрегат;
    • фиксатор;
    • дерьмовый агрегат СА 1, оборудованный блоком управления, установленным в салоне.

    Трактор оборудован системами, позволяющими подключать электрические, гидравлические и пневматические устройства. Возможность работы с навесным оборудованием и транспортным оборудованием значительно расширяет возможности машины и сферу ее использования.

    Неисправности ЮМЗ-6

    Несомненными достоинствами трактора были надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном обслуживании Трактор может бесперебойно работать в течение многих лет без необходимости капитального ремонта.Таким образом, ресурс двигателя до капитального ремонта был установлен в размере 10 тысяч часов. Ресурс установленной производителем машины составлял 10 лет, однако сегодня, когда трактор давно снят с производства, на сельскохозяйственных и промышленных предприятиях много машин, многократно превышающих установленный ресурс.

    Сцепление - в числе проблемных узлов, часто отказывающее из-за ускоренного износа фрикционных накладок в результате повышенных нагрузок на ЮМЗ-6.


    Другая часто возникающая неисправность - это износ и утяжеление форсунок топливной системы, что приводит к сбоям впрыска топлива.

    Не отличается надежностью и гидроусилителем. Проблемы здесь возникают из-за поломок насосной системы и разрушения гидрораспределителя.

    Во избежание возникновения серьезных поломок, требующих дорогостоящего ремонта, рекомендуется своевременно и качественно производить регулировку клапанов и сцепления, а также заменять неисправные и сгоревшие форсунки топливной системы.

    Запасные части и ремкомплекты представлены на рынке в достаточном количестве. Стоимость запчастей небольшая, что позволяет без проблем и значительных затрат выполнить ремонт любой сложности.


    Цена тракторов

    По понятным причинам новых тракторов данной модели сегодня на рынке нет. Но предложений технически исправных машин использовано хоть отбавляй. Их стоимость зависит от года выпуска, технического состояния, комплектации, наличия навесного оборудования. Цены ассортимента колеблются от 80 до 400 тысяч рублей. Машины, прошедшие капитальный ремонт и в технически безупречном состоянии продаются за 500-600 тысяч рублей.

    Колесный трактор Юмз-6 прожил славную трудовую жизнь, став одним из символов своей тяжелой эпохи.Созданный в далеких 60-х годах, когда страна освоила девственность и построила новые города, она стала образцом надежности, неприхотливости и высокого качества. Простая конструкция, универсальность, высокие эксплуатационные параметры, большой ход и другие характеристики обеспечили популярность и востребованность трактора-долгожителя. Не случайно сегодня он продолжает работать в полях и на стройках, а его техническая концепция заложена в конструкции новых моделей, выпускаемых рядом отечественных предприятий.

    Видео

    В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно. Пример трактора ЮМЗ-6 конструкции Минского тракторного завода, выпуск которого впоследствии был организован в Днепропетровске на Южмаше. Такой подход к проектным и опытно-конструкторским мероприятиям позволил сэкономить значительные средства при внедрении модели в производство.

    Колесный трактор марки ШМЗ-6 относится к классу универсальных машин общего назначения семейства «Беларусь».Предназначен для выполнения следующих видов работ:

    1. Сельскохозяйственные работы с прицепным, полунавесным и навесным оборудованием.
    2. Дорожное строительство, лесное хозяйство и специальные виды работ.
    3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
    4. Транспортные операции с использованием прицепов и полуприцепов.

    Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.С помощью упомянутых агрегатов этот трактор трансформируется в игровой автомат, бульдозер, экскаватор или погрузчик. Переоборудование может проводиться как в заводских условиях, так и в специализированных мастерских.

    1. История создания трактора ЮМЗ-6

    Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровск в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный Минским конструкторским бюро тракторного завода.Данная модель выпускалась на СЭМЗ с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность машин.

    Тракторы Юмз-6 выпускались серийно, начиная с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства в конструкцию вносились различные изменения, разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

    Конструкция трактора оказалась настолько удачной, что ее заинтересовали за рубежом.В частности, в 1974 году технологическая документация была приобретена у шведской компании Volvo в Советском Союзе. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

    Трактор Юмз-6л выпускался с 1970-1978 годов.

    Последний трактор этой серии в модификации ЮМЗ-6АЦМ-40.2 сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший.На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2м. Описываемый трактор выпускался более 30 лет, что свидетельствует о значительном потенциале.

    2. Общее описание и технические характеристики трактора ЯМЗ-6

    .

    Компоновка данной модели классическая для машин этого класса с колесной формулой 4х2. Кассеты трактора СИМЗ-6 представляют собой полурам, состоящий из двух продольных лонжеронов и поперечного переднего бруса. На данной конструкции закреплены муфты муфты кривошипов и редукторов.

    В передней части трактора смонтирована передняя ось с управляемыми колесами, вращение которых обеспечивается осью. Сзади автомобиль опирается на жестко закрепленный на коробке передач картер коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса до конца главной передачи остается постоянным.

    Трактор комплектуется пневматическими шинами низкого давления с развитыми грунтовочными средствами, обеспечивающими высокую проходимость. Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9.00-20; Задний - 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им довольно высокие технические характеристики.

    Тракторы серии ЯМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. В станке оборудовано:

    • раздельно-агрегатная гидросистема;
    • электрооборудование с бортовой сетью на 12 В;
    • Пневматическая система
    • ;
    • механизм заднего образца оборудования.

    Рулевое управление трактора оснащено гидроагрегатом, поворот передних колес осуществляется трапецией за счет продольной тяги. Последний через карданную передачу соединен с деревьями трехспорного рулевого колеса. Рабочая тормозная система - пневматическая, тормозная или дисковая с педальным управлением. Механизм парковки приводится в движение рычагом, фиксируемым храповым механизмом.

    Трактор Юмз-6л выпускался с 1978 по 1986 год.

    2.1 Размерно-массовые параметры

    Тракторы серии ЯМЗ-6 относятся к категории средних универсальных машин.

    Основные массогабаритные характеристики машины следующие:

    Размеры:
    1. Длинный.
      • с образцом механизма - 4165 мм;
      • без навесной системы - 3690 мм;
    2. Ширина
    3. - 1884 мм;
    4. высота
      • по крыше кабины - 2660 мм;
      • глушителем верхней точкой - 2860 мм;
    5. база - 2450 мм;
    6. торт регулируемый:
      • передние колеса от 1360 до 1860 мм;
      • сзади с 1400 до 1800 мм;
    7. Агрономический клиренс - 450 мм.

    Масса станка:

    • конструкционный без технических жидкостей - 3350 кг;
    • операционная - 3895 кг;
    • распределение массы между осями от 1 до 2.
    • Допустимая масса прицепа 6000 кг.
    • Максимальная масса навесного оборудования не более 1150 кг.

    Габаритные массовые характеристики трактора ЯМЗ-6 могут отличаться от указанных в зависимости от модификации.Размеры машины и рациональная разводка обеспечивают отличную маневренность и проходимость. Допускается использование на ограниченных участках, в промышленных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

    2.2. Двигатель трактора ЮМЗ-6


    Тракторы серии ЯМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен с помощью резинометаллических опор на раме.Сверху и спереди часть силового агрегата прикрыта кожухом, по бокам установлены съемные стальные панели. Технические характеристики ГД:

    Дизель атмосферный без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Подача топлива осуществляется из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

    2.3. КПП трактора ЮМЗ-6

    Тракторы серии

    Юмз-6 комплектуются механической коробкой передач, предназначенной для изменения передаточных чисел, обеспечивающих реверсивное движение и отбор мощности. Конструкция допускает работу двигателя при неподвижном тракторе и включенной муфте сцепления.

    Коробка непрерывного переключения передач и три движущиеся каретки имеют пять ступеней с ручным рычажным управлением. Агрегат укомплектован скважинным редуктором, уменьшенным вдвое для увеличения количества режимов вдвое.Первичный вал, установленный на роликовых подшипниках, через зубчатую передачу и муфту приводит во вращение вторичный вал или VO.

    Устройство коробки исключает возможность включения двух шестерен одновременно через специальную сцену. Также предусмотрен механизм блокировки, позволяющий избежать запуска двигателя, если КПП не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерни и ее разбрызгивания.

    2.4. Шасси и трансмиссия Трактор ЮМЗ-6

    Трактор колесный универсал ЮМЗ-6 оснащен надежными механизмами трансмиссии и преобразования крутящего момента от двигателя к колесам. В состав шасси входят:

    • Главная муфта сцепления. Двойной, постоянно закрытый с сухим картером, принцип работы - фрикционный. Помимо основной муфты есть отдельный механизм сцепления привода БОВ, раздельное управление основным и дополнительным устройством.
    • Переключатель трансмиссии (подробно описано выше).
    • Задний мост в картере, на котором установлена ​​главная и конечная передачи, между которыми находится дифференциал.

    Передние колеса установлены на неподвижных осях, которые, в свою очередь, закреплены на поворотном пальце. Телескопическая балка моста, обеспечивающая смену колеи за пределы. Задние колеса установлены на полуосях с опорой для шарикоподшипников, установленных в втулках. В мосте Картера залиты трансмиссионные масла, обеспечивающие смазку механизмов.

    3. Трактор кабельный ЮМЗ-6

    .

    Кабина тракторная ЮМЗ-6 АКЛ 1992.

    Описываемая модель достаточно проста в управлении и имеет удобное рабочее место механизатора. Кабина трактора ШМЗ-6 отличается прочностью конструкции, в целях безопасности водитель снабжен пространственным каркасом. Вход осуществляется через двери, расположенные по бокам.

    Остекление двухуровневое с большими панорамными окнами по периметру вверху, а также маленькими - внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Задний i. Боковое стекло, поворачивающееся вокруг горизонтальной оси, установлено в верхней части.

    Кабина трактора ЯМЗ-6 установлена ​​на четырех резиновых амортизаторах с опорой рамы спереди и кронштейнами крыльев - сзади. Здесь размещены следующие элементы:

    1. Сиденье водителя регулируется по высоте и установлено на пружинном амортизаторе.
    2. Органы управления:
      1. Рулевая колонка с механизмом плавного изменения положения по высоте и вылета.
      2. Рычаги переключения передач стояночный тормоз Редуктор и вал отбора мощности.
      3. Педали: сцепление и тормозная система.
    3. Спидометр приборной панели, датчики давления в маслопневматической системе, указатели напряжения и тока. Вот замок запуска двигателя с ключом.

    Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Есть ящик для размещения аптечки, пепельница, в базовой комплектации есть термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономики и удобств признана экспертами отличной.

    4. Системы навесного оборудования Трактора ЯМЗ-6

    .

    Трактор серии ЯМЗ-6 предназначен для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура этих устройств различается по многообразию, их общее количество - это спецификация 258 позиций.

    Трактор может агрегатироваться со следующими типами механизмов:

    • Сельскохозяйственные орудия: плуги, бороны, культиваторы, сеялки и многое другое.
    • Оборудование общего назначения: сварочные аппараты, компрессоры.
    • Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

    Для установки вышеуказанного оборудования предусмотрен механизм куртки, прикрепленный к кронштейнам задней стенки КПП. Данная система состоит из четырех звеньев с тремя точками навески крепежного оборудования.Механизм гидроцилиндра, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система навесного оборудования комплектуется следующими устройствами:

    • Механизм фиксации устройства в транспортном положении.
    • Устройство тяги модели Case-1 с панелью управления, установленной в кабине.
    • Вал отбора мощности имеет защитную крышку.

    В задней части находятся также устройства, обеспечивающие подключение гидравлической, пневматической и электрической систем прицепного или прицепного оборудования к бортовым сетям.Установленный механизм позволяет оператору самостоятельно устанавливать и подключать любое из перечисленных выше устройств и использовать его. Это обстоятельство позволяет значительно повысить производительность труда и отказаться от услуг коммунальщиков.

    5. Модификация трактора ЯМЗ-6

    Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

    Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик.Всего за историю модели было выпущено четыре модификации тракторов, описываемых серией:

    • Юмз-6л. Выпускался с 1970 по 1978 год и по устройству мало чем отличается от МТЗ-5. По внешнему виду практически не отличим от аналога за исключением округлой решетки радиатора.
    • Юмз-6л. ушел с конвейера с 1978 по 1986 год. В ходе модернизации поменяли панель приборов и решетку радиатора, улучшили тормозную систему.
    • ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не боится образца механизма для аграрной таможни. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
    • ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, увеличенным остеклением и складывающимися окнами. Введен механизм регулировки рулевой колонки.

    Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

    Указанные модели добавляются к указанным моделям с указанием типа системы пуска силового агрегата: L - пусковой двигатель и М - электростартер. Все вышеперечисленные модификации тракторов ЯМЗ-6 активно применялись в народном хозяйстве. Отдельные машины эксплуатируются и по сей день, несмотря на солидный возраст, что говорит о большой силе.

    6. Возможность эксплуатации трактора ЯМЗ-6

    Агропромышленные модели Южного машиностроительного завода показали себя исключительно прочными и неприхотливыми.Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость ежедневного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы в 10 лет он сейчас по ходу копий увеличился втрое и даже в четыре раза превышает этот показатель.

    За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

    1. Механизм рулевого управления с гидроусилителем.Причина выхода из строя выходного НШ-10 насоса или клапана распредвала.
    2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
    3. Развитие в группе цилиндрофонов из-за несвоевременной замены масла или неквалифицированного обслуживания.
    4. Система подачи топлива. Наблюдается ухудшение разбрызгивания топлива из-за износа форсунок.
    5. Потеря упругости пружин и увеличение зазоров между ГРМ.

    Длительная и безотказная работа Тракторов серии ЮМЗ-6 обеспечена правильным пробегом, соблюдением рекомендуемых режимов работы и своевременным выполнением сервисных процедур. Производителю удалось добиться оптимального сочетания Высоких технико-экономических показателей и простоты разработки и использования

    7. подключение

    Трактор ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад, до сих пор эксплуатируется в различных сферах хозяйственной и производственной деятельности.Успех подтверждается тем, что технологическая и конструкторская документация была приобретена шведской компанией Volvo. На его основе выпускалась лицензионная модель и довольно долгое время.

    Советское оборудование, разработанное и выпущенное в прошлом веке, успешно используется в современных условиях. Особенно это касается спецтехники. Примером может служить трактор ЮМЗ 6. Это удачный прототип качественной разработки МТЗ-5. Выпуск этой модели и ее модификаций осуществлялся с 1970 по 2001 год.

    Для этого были задействованы производственные мощности Южного машиностроительного завода, основной специализацией которого была ракетно-космическая промышленность. Соответственно, гражданская продукция предприятия отличается высокой степенью надежности и ремонтопригодности в любых условиях. Международным признанием успеха трактора ЮМЗ 6 является закупка документации на него шведской компанией, в результате чего появилась глубокая модернизация модели в виде VOLVO BM-700.

    Устойчивое развитие спроса

    Тракторы этого семейства, которое принято называть Беларусью, относятся к классу универсалов. Традиционно их принято использовать в разных видах Работы, например, используются в таких мероприятиях:

    • Специальные виды работ, в том числе дорожно-строительные, лесозаготовительные и др.
    • Сельскохозяйственные работы с использованием полунавесных, прицепных или навесных вспомогательных устройств.
    • Часто качественный двигатель ХМЗ способствует тому, что универсал эксплуатируется в виде привода стационарных или мобильных конструкций.
    • Тракторы ЮМЗ 6 серии востребованы для ведения работ, связанных с передвижением прицепов или полуприцепов.

    Благодаря большому выбору навесных устройств агрегат с одинаковым успехом можно использовать в саду, при строительстве, уборке дорог и т. Д.

    Нередко на улицах города горожане могут встретить экскаватор с узнаваемым силуэтом. Это связано с тем, что для ЮМЗ 82, как его иногда называют в Беларуси, в Беларуси 82 выпущено большое количество навесного оборудования, позволяющего значительно расширить возможности спецтехники.

    Дополнительное оборудование, вес которого может быть достаточно массивным, обеспечивает трансформацию четырехколесного помощника практически в любую вспомогательную установку.

    Широкий ассортимент тракторов ЯМЗ-6

    Мощности популярного двигателя Д65 хватает, чтобы трактор выполнял при необходимости свою функциональность в виде следующих агрегатов:

    • погрузчик;
    • Бульдозер
    • ;
    • земледелец;
    • Экскаватор
    • и др.

    При желании можно и пахать.Монтаж всевозможного навесного оборудования может осуществляться как на заводе производителя, так и на собственных объектах промышленной энергетики.

    Необходимо учитывать, что при выпуске модели инженеры разработали несколько модификаций спецтранспорта. Теперь вы можете найти их все в рабочем состоянии. В маркировке они дополнены буквами «М» и «L», где первая означает наличие в серии электростартера, а вторая указывает на то, что дизель запускается за счет наличия пускового двигателя. .

    Разница между группами следующая:

    Юмз 6л.

    Эти образцы изготовлены из 71 года. Прошлый век имеет большое сходство с ПРЕДТЕРОМ МТЗ-5. Передняя часть имеет округлую форму подделки радиатора.

    Один из первых образцов Южного машиностроительного завода - 6л

    Юмз Ал.

    В кабине есть возможность регулировки руля по вылету и углу наклона. Также транспорт может похвастаться модернизированной приборной панелью, улучшенной тормозной системой и угловатой передней частью.

    Юмз 6 кл.

    Не имеет агросистемы с тыльной стороны, но оборудован модулями для крепления бульдозерной техники и экскаватора. На раме размещена кабина с улучшенным обзором.

    6 CL с агрегаторной установкой

    Юмз 6Кл

    Конструкторы трактора разработали новую гидравлическую систему и силовой регулятор положения.

    Трактор ЮМЗ 6КЛ и последняя модификация ЮМЗ-6АКМ-40.2 вышли с конвейера как морально устаревшие в 2001 году. Пришли на смену модификациям типа 8040.2, 8244.2м и т.д., сменные запчасти подходят для ремонта старых образцов.

    Современная модель 8040.2, замененная морально устаревшими предыдущими версиями

    Технические характеристики ЮМЗ-6

    Инженеры использовали классическую компоновку для транспорта этого класса, так как задействована формула 4х2. Основой всего служит полурама, сваренная из двух соосных балок и переднего креста.Полученная площадка служит для фиксации шатунов, узла сцепления и механической коробки переключения передач.

    Передняя часть имеет управляемые передние колеса, закрепленные на шарнирном мосту. Манипуляции с ними проводятся через покровительство.

    Спинка отличается наличием жесткой привязки оси к картеру КПП. Этот тип связок обеспечивает высокую степень надежности и простоту в обслуживании и сборке. Схема трансмиссии такова, что привод на задние колеса постоянный.

    На фото и в реальности видно, что данная техника предназначена для работы в проблемных условиях. Высокая проходимость обеспечивается пневматическими шинами, которые накачиваются под низким давлением. Они оснащены дополнительными массивными грунтовками.

    Передняя и задняя пара резины выполнены разного диаметра. Контролируемый пар двадцать ид, а мастер выполнен в формате R38. Такое техническое решение существенно положительно сказывается на эксплуатационных характеристиках.

    Серия ЮМЗ 6 по своим параметрам относится к тяговому классу 1,4., Способна развивать усилие в интервале 1,26-1,8 тс при мощности двигателя 55-75 л.с. и средней массе 2,9 тонны. Эти значения обуславливают актуальность такого транспорта в различных сферах хозяйствования.

    В оснащение трактора входят востребованные системы:

    • электрооборудование рассчитано на бортовую сеть на 12 В;
    • гидросистема раздельно-агрегатная;
    • есть пневмосистема;
    • - прячется тыловой тип оборудования.

    Для облегчения управления предусмотрен гидроусилитель руля. За счет продольной тяги, поворот передних колес. Также он имеет связь за счет карданной трансмиссии с осью рулевого колеса.

    Тормозная система Установленная пневматическая с клиновым или дисковым механизмом, управляемая педалью из кабины. Для блокировки парковки используется рычаг, фиксируемый храповым механизмом.

    Видео: Полевые испытания модернизированной машины

    Физические параметры

    Узнавая, сколько весит трактор ЮМЗ 6, стоит учесть, что он относится к среднему специализированному транспорту типа Универсал.Внешние общие параметры следующие:

    • длина без учета навесного механизма - 3690 мм;
    • Ширина
    • - 1884 мм;
    • Высота
    • без учета выхлопной трубы вылета - 2660 мм;
    • расстояние между осями колес 2,45 м;
    • колея передняя не менее 1360 мм;
    • колея задняя не более 1800 мм;
    • Сельскохозяйственный клиренс
    • - 45 см.

    Паспортная масса транспортного средства без учета технических жидкостей 3.35 тонн, а при заполнении всех рабочих емкостей увеличивается до 3,9 тонны. Люк предназначен для буксировки прицепа общей массой не более 6 тонн. Также ограничена предельная масса навесного оборудования, которая не может превышать паспортное значение в 1,15 тонны

    .

    Хорошие путешественники предоставляют модели двигателей Д65М и Д65Н на дизельном топливе. Они весят чуть больше полутонов и крепятся впереди на резинометаллических опорах. Мощность мотора - 62 л.с., а расход дизельного топлива - 184 г / (л.с. * ч).Пусковая установка бензиновая, а ее мощность составляет 7,4 кВт. Первый капитальный ремонт электростанции требуется не ранее 10 тысяч часов работы.

    Видео: Тракторные бои

    В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно. Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу».Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения на инвалидной коляске. Что такое расшифровка ЮМЗ? Ответ довольно прост - трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

    Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода и произошло это событие в 1966 году.Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием. В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

    Агрегат ЮМЗ относится к известной линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ:

    • перемещение товаров;
    • серые окопы и лаваш;
    • погрузочно-разгрузочные работы;
    • транспорт грунта на отвал;
    • Устройство насыпей;
    • очистка территорий от снега и мусора;
    • вспашка земель сельскохозяйственного назначения;
    • фрезерование и рыхлитель почвы;
    • посевные культуры;
    • Полив растений;
    • внесение удобрений;
    • заготовка.

    Трактор Юмз 6, общий вид

    ЛИНИЯ МАШИН «ЮМЗ»

    Тракторы Юмз имеют следующий модельный ряд :

    • Юмз 6л - агрегат дебютной серии. Является аналогом МТЗ 5.
    • Юмз 6ал - улучшенная версия предыдущей машины. Здесь доработана тормозная система, изменена панель приборов и улучшена рулевая колонка.
    • Юмз 6кл - промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
    • Юмз 6Кл - трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

    Технические характеристики

    Станок Юмз 6 и его технические характеристики имеют следующие значения:

    • эксплуатационная масса - 3 895 тонн;
    • тяговое усилие - 14,0 кН;
    • скорость движения - 24,5 км / ч;
    • количество передач - 6;
    • радиус поворота - 5.0 м;
    • колесная база - 2,45 м;
    • максимальная масса прицепа - 6,0 тонны;
    • диапазон рабочих температур - от -40 до +40 с;
    • клиренс: передний мост - 0,45 м, задний мост - 0,64 м;
    • глубина форта, которую способен преодолеть трактор - 0,8 м;
    • Габаритные размеры трактора
    • : длина - 3,69 м, ширина - 1,884 м, высота - 2,66 м;
    • емкость топливного бака - 90,0 л;
    • объем системы охлаждения 29,0 л.

    Техника обслуживания

    «ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ям, проверка коробки передач, регулировка клапанов и механизма сцепления.

    Характеристики двигателя

    На тракторе установлен четырехтактный дизельный двигатель ЮМЗ без турбонаддува, с частотой вращения коленчатого вала 1800 об / мин. Он мог быть двух типов:

    • «Д-242-71». Его мощность составляла 62 л.с., рабочий объем достигал 4.75 л., Крутящий момент - 241 Нм;
    • «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем - 4,94 литра, значение крутящего момента - 270 Нм.

    Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

    Кабина трактора ЮМЗ 6

    Характеристики кабины

    Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Ее внутреннее пространство состоит из следующих компонентов:

    • подпружиненное воздушное кресло;
    • рулевое устройство, с возможностью изменения высоты и угла наклона;
    • рычаги управления;
    • педали сцепления и тормозов;
    • приборная панель, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

    Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

    Устройство

    Основа машины «ЮМЗ» - каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

    • раздельная гидросистема;
    • электрооборудование, рассчитанное на сеть 12 вольт;
    • система подачи воздуха;
    • Механизм, обеспечивающий работу оборудования задней шкуры.

    На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

    Достоинства и недостатки

    Колесный трактор Юмз отличается следующими положительными характеристиками:

    • высокая мощность;
    • хорошая производительность;
    • экономичные двигатели;
    • большой выбор рабочего оборудования;
    • простота конструкции;
    • надежность всех систем;
    • простота ремонта и обслуживания;
    • неприхотлива к горюче-смазочным материалам;
    • комплектующие высокого качества.

    К недостаткам следует отнести жесткую ходовую часть, малую скорость силовой установки и отсутствие комфортного рабочего места.

    В 1956 году Трактор ЮМЗ 6Чов, сошедший с конвейера в 1956 году, был легендой большой страны в тяжелые годы освоения целины и космоса. Легенда - Южный машиностроительный завод. ЯВЛЯЮСЬ. Макарова, построенный в 1944 году в Днепропетровске как автомобиль и перезаряженный в научно-производственный комплекс для военных и космических разработок. Стоит ли говорить о качестве и надежности выпускаемой, так называемой непрофильной продукции, тракторов, грузовиков, автобусов и троллейбусов.

    Основные технические характеристики трактора

    Сотенматик ЮМЗ 6кли сошел с конвейера в 1958 году и заслужил признание благодаря эксплуатационным качествам и отличным техническим характеристикам. Надежность и простота конструкции обеспечили ему признание на долгие годы. Мощность трактора составляет 65 лошадиных сил за счет штатного силового агрегата.

    Агрегат состоит из дизельного четырехтактного двигателя и системы обеспечения его работы: питание, смазочные материалы, подача воздуха.Двигатели, которыми может оснащаться данная модель трактора, двух видов - либо D65-H с пусковым устройством, которое в народе называют «пусковым», либо D65-M с электростартером марки ST212R1. Благодаря этим качествам максимальная скорость движения достигала 25 км / ч при снаряженной массе 3,5 тонны. Удельный расход топлива ЮМЗ-6Ч составил 185 л.

    Основание Тракторного острова - два канала, соединенных жестким передним брусом или рамой, на которых закреплен двигатель, коробка передач, сцепление, задний мост.В переднем отсеке картера коробки передач размещен нижний редуктор. В задней части дифференциала, вал отбора мощности, управление тормозной системой.

    Рулевое управление оснащено гидроцилиндром. Гидравлическая система Присутствует в конструкции в виде отдельно навешенного агрегата, без устройств автоматики. Шины низкого давления, камеры оснащены клапанами для заполнения их жидкостью. Задние колеса ЮМЗ 6Кл оснащены автоматической регулировкой колеи, показатель которой составляет 1400 - 1800 мм на метр.

    Технические характеристики Трактор ЮМЗ 6кли по ходовой части определяется конструкцией в виде жесткой подвески переднего моста, с использованием двух сцеплений сцепления, удобного управления передачей усилия одним рычагом. Рулевая колонка регулируется по высоте и наклону.
    Центр тяжести трактора высокий, рекомендуемый максимальный уклон преодолеваемого участка составляет всего 10 °, но на практике устойчивость трактора доказана на более значительных уклонах.

    Easy - залог успеха

    Дополнительное навесное оборудование определяет возможность использования трактора в промышленности, строительстве, на транспорте и, конечно же, в сельском хозяйстве.Трактор используется как трактор из-за высокого тягового усилия. Стоит отметить, что мощность Трактора ЮМЗ 6Кл позволяет комплектовать навесными комбинированными агрегатами, выполняющими сразу несколько технологических операций, увеличивая сразу использование трактора.

    Благодаря жесткому регулируемому вертикальному и горизонтальному прицепу с помощью гидравлики, гидравлического управления, что позволяет эффективно и без труда управлять оборудованием, экономится время. Благодаря довольно комфортному устройству кабины с шумоизоляцией, с виброизоляцией, открывающимся задним и боковыми окнами, хорошей обзорностью и удобным расположением панели приборов, повышение эффективности работы тракториста.

    Трактор ЮМЗ 6Кл, цена которого невысока по сравнению с аналогичными моделями других заводов, пригодится в сельском хозяйстве, коммунальном хозяйстве, транспортных предприятиях, на стройплощадке. Несмотря на то, что сегодня это от 100 000 до 300 000 рублей за 600 000 ЮЗЗ, окупаемость работы превосходит все ожидания.

    Трактор на сегодняшний день считается самой простой и надежной машиной этого класса как в эксплуатации, так и в обслуживании. Запчасти к нему всегда в наличии, их производят предприятия машиностроения, которые производят комплектующие и запчасти к этой модели, так как на его базе создаются другие тракторы и экскаваторы ЮМЗ.

    До 1990 г. модель трактора обозначается как ЮМЗ-6КЛ, с 1991 г. - ЮМЗ-6ЦЛАКМ, буквой «К» обозначается модернизированная кабина увеличенного размера. Есть несколько модификаций тракторов колесных. Усовершенствованы технические характеристики Трактора ЮМЗ 6Ч, изменены пусковой механизм, гидроустройство, механизмы навесного оборудования, модернизированы, экспериментированы с хвостовиками, увеличен эффект от замены навесного оборудования, и, конечно же, улучшен внешний вид этого патриарха тракторостроение.

    Фото ЮМЗ 6Ч

    Сколько весит трактор ЮМЗ 6 экскаватор. Тракторы ЮМЗ.

    Колесный трактор ШМЗ-6, относящийся к разряду универсальных машин, производился на Южном машиностроительном заводе в Днепропетровске 30 лет. В качестве исходной базы использовалась машина МТЗ-5, которая проектировалась с конвейера ЮМЗ до 1972 года. Базовая модель пережила несколько модернизаций и выпускалась до 2001 года.

    Устройство и характеристики

    Трактор ЮМЗ-6 по техническим характеристикам относится к категории тягового класса 1.4 тонны. Конструкция трактора классическая, передний мост и двигатель установлены на полуприцепе, жестко закреплены на сцеплении и коробке передач. Ящики Carter - это часть строительной машины. В устройстве трактора ЯМЗ-6 применена 2-х нитная муфта сцепления, позволяющая обеспечить раздельное управление навесным оборудованием приводного вала.

    Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонны. Масса машины зависит от модификации, перечня навесного оборудования и типа силового агрегата.Для изменения волны применяется дополнительный груз.

    Двигатель

    На трактор было установлено 2 типа дизелей:

    • 60-сильный ЮМЗ Д-65 рабочим объемом 4940 см³;
    • 62-Strong D-242 с рабочим объемом 4750 см³.

    Оба 4-цилиндровых двигателя оснащены жидкостным охлаждением. Система смазки принудительная, подача масла и насос расположены в картере двигателя. У двигателей нет турбонагнетателя, для впрыска топлива используется механический насос с центробежным регулятором.


    Расход топлива ЯМЗ-6 зависит от состояния дозирующего оборудования и характера выполняемых работ. Заводское значение расхода в час на холостом ходу 5,6 литра. Трактор «Петушок» (со стрелой экскаватора) потребляет до 14,4 литров дизельного топлива в час.

    Для запуска силовой установки применяется бензиновый двигатель ПД-10 или электростартер. Мощность двигателя ПД-10 - 10 л.с. Тип пуска отражен в описании модификации - Л (бензиновый стартер) или М (электрический).Ремонт двигателя не требует специального оборудования и оборудования и может проводиться в автомастерских.

    Трансмиссия

    На тракторе используется механическая 5-ступенчатая коробка передач. Для передачи крутящего момента используется 1-дисковая муфта передачи СЭМЗ. Управление коробкой и сцеплением осуществляется из кабины оператора. Рядом с рычагом изображена схема переключения передач, облегчающая работу оператора.

    Задний мост машины оборудован дифференциалом с механической системой блокировки.

    Включение блокировки производится нажатием на педаль, при отпускании педали дифференциал возвращается в исходное состояние.

    Машины собраны владельцами на элементах от тракторов колесных Т-40. От Т-40 применен передний мост, раздаточная коробка и карданная передача. Привод 4х4 осуществляется от шестерни 2, установленной на вторичной коробке передач. Включение ПВМ (переднего ведущего моста) осуществляется отдельным рычагом.

    См. «Как сделать бюджетный минитрактор своими руками»

    Шасси

    На трактор установлена ​​передняя балка поворотного типа. На концах балки монтируются выдвижные элементы, служащие для регулировки калибра. Передние колеса ставятся на балку. Рулевое управление УМЗ-6 ранних выпусков механической схемы. Поздняя версия трактора оснащена рулевым управлением с гидроусилителем.

    Задние колеса устанавливаются на картер коробки передач без подвески.Регулировка короля осуществляется перемещением ступицы по пазам полуоси. Давление в шинах заднего моста уменьшено. За счет этого улучшается проходимость машины, а передаваемые на трактор вибрации уменьшаются.


    Гидравлика

    В машине применяется отдельная гидравлическая система, что позволяет управлять несколькими агрегатами одновременно. Характеристики трактора позволяют использовать различную сельскохозяйственную и промышленную технику.Источником давления является шестеренчатый насос, расположенный на двигателе. Насос имеет производительность 44-49 л / мин при давлении 20 МПа.

    На тракторе смонтированы главный и выносной цилиндры, предназначенные для непосредственного управления настроением. Допускается установка оборудования с силовым приводом от вала. Вал разводится на задней части коробки, имеет 1 скорость (540 об / мин).

    Электрик

    Трактор ЮМЗ-6 оборудован системой постоянного тока. Схема электрооборудования построена на подключении отрицательного вывода аккумуляторной батареи, электропроводки и приборов к корпусу машины.Для разницы в проводах используется изоляция различной цветовой маркировки. Трактор имеет 3 блока предохранителей, установленных в щитке приборов. Каждый блок рассчитан на 4 плавкие вставки. В центральном блоке есть запасной предохранитель.

    Рабочее напряжение 12 В. Источниками тока являются генератор (с приводным ремнем от коленчатого вала двигателя) и аккумуляторная батарея. На машинах с электростартером устанавливается аккумулятор увеличенной емкости (до 215 а * ч вместо 50 а * ч).Электросетевые машины с бензиновым и электростартером имеют отличия, так как бензиновый мотор снабжен отдельной системой зажигания и малогабаритным электростартером.

    Кабина

    В машинах используется одноместная металлическая кабина с двумя распашными дверями. В основе кабины лежит силовая рама, защищающая оператора от травм при опрокидывании трактора. Кабина оборудована защитой от шума и вибрации, стеклом с теплозащитным экраном. Ветровка I. заднее стекло Устанавливается в складывающиеся рамы.Установлены очиститель и омыватель для очистки лобового стекла.


    В полу кабины имеются съемные люки, предназначенные для обслуживания коробки передач. Кресло оператора испытывается на торсионной подвеске и оборудовано ремнем безопасности. Сиденье регулируется под вес оператора, а также по расстоянию до педалей и углу спинки. В кабине установлен обогреватель, установленный на полу. Подогреватель подключен к системе охлаждения двигателя.

    Модификации

    Базовая модель первого образца выпускалась в вариантах ЭММ-6Л и 6М, которые отличались системой запуска двигателя. Ранние машины легко узнать по округлой форме кожуха радиатора.

    См. «Особенности и характеристики итальянского трактора Lamborghini R2 (Ламборгини P2)

    В 1978 году базовая модель была модернизирована. Машины стали оснащаться рулевой колонкой с возможностью регулировки длины и угла поворота рулевого вала. наклона.Панель приборов претерпела изменения. Внешне автомобили отличаются прямоугольной решеткой радиатора. Параметры машины 6Al и 6am идентичны, за исключением системы запуска двигателя.

    Вариант ЮМЗ-6Ч - промышленный вариант трактора. Навесная система демонтируется на жилетной части машины. На подрамнике и задней части коробки скоростей установлены отвал и стрелы экскаватора. На тракторе была применена модернизированная кабина, обеспечившая улучшенный обзор.Помимо класса опции, версия СМ, отличающаяся способом запуска двигателя. После прекращения выпуска машин модели 6а модификация 6кл / км стала базовой моделью.

    В 1978 году начат выпуск СКУД ЮМЗ-6. Отличительной особенностью трактора была гидравлическая система с доработанными механизмами распределения потока. Вариант ЮМЗ-6АКМ отличается типом стартера.


    Помимо базовых модификаций, многие индивидуальные модификации получены в результате самостоятельного тюнинга трактора.На машинах устанавливаются передние мосты от других моделей, доработанные кабины, дополнительное навесное оборудование.

    Что можно доделать

    Характеристики трактора позволяют устанавливать различное навесное оборудование с гидравлическим и механическим приводом. Система навесного оборудования и гидравлики допускают раздельное управление передней и задней шкурой. Владельцы машин проводят тюнинг ЮМЗ-6, заключающийся в установке дополнительного оборудования, заимствованного у других тракторов.

    Виды оборудования:

    • нож бульдозерный;
    • стрелка экскаватора;
    • граон;
    • сельхозтехника;
    • установка полива;
    • щетка дорожная цилиндрическая;
    • прицепная техника.

    Ремонт и обслуживание

    Инструкция по эксплуатации содержит перечень правил и периодичность выполнения. Ресурс станка и его безаварийная работа зависит от периодичности технического обслуживания. В перечень работ входит регулировка газораспределительного механизма, регулировка муфты сцепления и периодическая замена смазки в картерах силового агрегата и трансмиссии.


    Перед началом выполнения пахотных работ требуется наладка плуга ШМЗ-6.Настройка выполняется на месте регулировки перед тем, как оставить машину в поле. Левая часть трактора и колесо плуга расположены на деревянных клиньях. Высота клина равна глубине вспашки менее 20-40 мм. После этого лемех приводится в контакт с поверхностью платформы и винт опускается опорным роликом до контакта с клином. Затем плуг выравнивается по правой и центральной регулировке.

    Регулировка сцепления

    В процессе эксплуатации требуется периодическая регулировка сцепления, состоящая из ступеней:

    • установка свободного хода педали;
    • установка полного хода педали, необходимого для отключения сцепления сцепления;
    • установка зазора между плоскостью упорного болта и поверхностью нажимного диска.

    См. «Какие удары и оборудование на минитракторе можно сделать своими руками»

    Для регулировки сцепления ЮМЗ-6 своими руками необходимо:

    1. Установите регулировку длины свободного хода в пределах 30-35 мм.
    2. Если при выключении сцепления роняется, то это свидетельствует о неполном разбавлении дисков. Нормальный ход педали находится в пределах 140-150 мм. Изменение хода осуществляется установкой длины тяги, предназначенной для привода блокирующего вала.
    3. Для регулировки зазора необходимо снять крышку, расположенную под картером сцепления. Оберните прижимные рычаги на расстоянии 73,5 мм. Измеряется расстояние между торцевой поверхностью ведомого вала отбора мощности и рабочими кулачками, установленными на рычагах отключения сцепления.

    Регулировка клапанов

    Регулировка зазоров между штоком клапана и удилищем производится на прогретом двигателе сразу после его остановки. Разрыв устанавливается в диапазоне 0.25-0,35 мм. Допускается увеличение зазора до 0,45 мм. Изменение зазора осуществляется вращением регулировочного винта, расположенного на коромысле. Винт фиксируется от самопроизвольной протечки стопорной гайкой. Механизм декомпрессора регулируется аналогичным образом.

    Преимущества и недостатки

    Характеристики трактора ЮМЗ-6 не обеспечивают высокой производительности при выполнении работ. Силовые агрегаты не любят длительную работу на холостых оборотах и ​​пониженных оборотах. Механизм переключения скоростей изношен, скорости начинают самопроизвольно отключаться.Узлы трансмиссии в силу особенностей конструкции пропускают масло по стыкам поверхностей и крышек.

    К преимуществам машин ЯМЗ можно отнести простоту ремонта и дешевизну запчастей. Силовой агрегат может работать на некачественном топливе.

    Трактор Юмз-6 - Универсальное колесо с тяговым усилием 1,4 тонны. Сейчас этот агрегат больше не выпускается - последний экземпляр сошел с конвейера еще в 2001 году (а первый - в 1966 году). Трактор создавался для помощи в сельскохозяйственных работах, которые очень удачно удавались, по праву заслужившие титул легенд советского Агропрома.Многие экземпляры успешно работают по сей день.

    Трактор Юмз-6

    Агрегат разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ-5. Этот завод раньше работал на оборону, а его продукция (в том числе трактор) отличалась высокой надежностью. Правила приема в военную службу были строгими. Модель ЮМЗ-6 оказалась удачной, и через 2 года компания выпустила уже сто тысяч экземпляров. Компоновка трактора классическая, с полурамкой, на которой расположен передний мост и дизельный четырехтактный двигатель.Кабина расположена в задней части агрегата.

    За все время выпуска этого трактора отечественного производства было создано несколько модификаций (в том числе экскаватор и бульдозер).

    Назначение Трактор адаптирован для работы в большом температурном диапазоне. Он отлично заводится при сорокалетнем морозе (предельная температура) и выдерживает жару до плюс сорока. Помимо сельскохозяйственной разработки широкого профиля, он используется на производстве, в строительстве, при выполнении коммунальных услуг, а также в транспортном средстве.Навешивание разнообразного навесного и прицепного оборудования увеличивает возможности трактора. Устройство часто используется как привод для переносного и стационарного оборудования. Оборудованный прицепом, он может перевозить различные грузы. А если снабдить его бульдозерным отвалом или ковшом экскаватора, то можно использовать машину при строительстве и ремонте дорог.

    Плюсы и минусы трактора

    Преимущества: ➤ Высокая надежность и хорошее качество Все компоненты. ➤ Тихий и плавный ход экономичного мотора, наличие декомпрессора имеет быстрый запуск даже на морозе.➤ Двигатель легко снимается для ремонта и профилактики. ➤ Прочные задние ступицы и полуоси, отличная блокировка. ➤ Простой дизайн и доступность запчастей. Недостатки (со слов владельцев): ➤ Жесткое шасси. ➤ Не очень сильное вращение вала двигателя. ➤ Двигатель не приспособлен к длительной работе при отсутствии нагрузки (краны).

    Двигатель

    Дизельный двигатель одной из двух моделей (мощностью 60 или 62 л.с.) с четырьмя цилиндрами, расположенными в ряд, не имеет турбонаддува. Для его запуска может использоваться либо пусковая установка, либо электростартер (это зависело от варианта версии двигателя).

    Трансмиссия

    Тип трансмиссии в данной модели - механическая, девятиступенчатая. Для управления коробкой передач приводов исполнительного механизма и коробки передач (пятиступенчатой, с подвижными передачами) используется один рычаг. Рулевая колонка регулируется как по высоте (бесступенчато), так и по повороту (есть четыре фиксированных положения). Управление осуществляется рулевым колесом с помощью гидроусилителя.

    Муфта фрикционная - двухходовая, постоянно замкнутая. У нее раздельные приводы на коробку передач (КПП) и BW.Передний поворот имеет десять передач, задний - две.

    Шасси

    Колеса, расположенные сзади, управляются жесткой подвеской с механической блокировкой дифференциала. Передние колеса (через которые осуществляется вращение) - портальная жесткая подвеска. Торможение производится дисковыми сухими тормозами. Сцепка от задних колес переключается плавно. На задней стенке КПП и задней оси имеется специальный кронштейн, предназначенный для крепления навесного оборудования перед трактором (лобовая навеска).

    1 - первичный вал; 2 - стяжной болт; 3 - шестеренчатый ведущий; 4 - прижимные пластины; 5, 31 - очки; 6 - промежуточный ролик; 7 - прокладка регулировочная; 8 - шариковый подшипник; 9 - шестерня включения второй и четвертой передач; 10 - ролики переключения передач; 11 - Блокировка ролика переключения; 12 - блокирующий ролик; 13 - стопорный роликовый замок; 14 - тяга; 15 - Кулиса; 16 - переключатель; 17 - упор; 18 - ось; 19 - рычаг включения муфты блокировки исполнительного механизма; 20 - качание; 21 - защелка подпружиненная; 22 - стойка; 23 - рычаг переключения передач; 24 - болт; 25 - корпус колонки переключения передач; 26 - вилка; 27 - стопорный рычаг; 28 - шестерня первой передачи и задней передачи; 29 - вторичный вал; 30 - роликовые подшипники; 32 - шестерня включения третьей и пятой передач; 33 - Круглая гайка; 34 - ведущая передача заднего хода; 35 - ведущая шестерня первой передачи; 36 - ведущая шестерня третьей передачи; 37 - промежуточный вал; 38 - ведущая шестерня четвертой и пятой передач; 39 - ведущая шестерня второй передачи; 40 - упорное кольцо; 41 - пробка для слива масла; 42 - шестерня постоянного зацепления; 43 - картер коробки передач; 44 - Вал привода VOW.

    Гидравлика

    Навесная гидросистема изготовлена ​​раздельно агрегатным способом. В базовой модели гидроузлы автоматического управления не предусмотрены.

    Для подключения сельхозмашины имеется две пары независимых выводов сбоку и одна пара - сзади. Включает выносной гидроцилиндр и шланги.

    Электрик

    Постоянный ток напряжением 12 вольт обеспечивает запуск дизеля (а также пуск двигателя) дистанционным способом и работу электрооборудования в кабине экипажа.Есть розетка для подключения оборудования световой сигнализации.

    1 - фонарь передний; 2 - свеча искровая; 3 - гудок; 4 - Магнето; 5 - электродвигатель отопителя; 6 - выключатель электродвигателя отопителя; 7 - дворник; 8 - выключатель замка; 9 - вентилятор; 10 и 25 - соединительные панели; 11 - выключатель вентилятора; 12 - заглушка; 13 - переключатель Плафон; 14 - строгальный станок; 15 - Переключатель «Стоп»; 16 - фара задняя; 17 - оборот задних фар; 18 - задний фонарь; 19 - розетка; 20 - переключатель указателя поворота; 21 - подстроечный резистор указателей поворота; 22 - выключатель аудиосистемы; 23 - датчик уровня топлива; 24 - центральный выключатель света; 26 - Освещение Освещение Освещение; 27 - выключатель магнето; 28 - блок предохранителей; 29 - выключатель передних фар; 30 - Огни контрольных ламп; 31 - оборот шайбы; 32 - указатель температуры охлаждающей жидкости; 33 - амперметр; 34 - лампы освещения панели приборов; 35 - шайба; 36 - генератор; 37 - передние фары; 38 - Масса Масса; 39 - Переносная лампа; 40 - аккумуляторная батарея; 41 - патрон переносной лампы; 42 - стартер; 43 - Датчик указателя температуры охлаждающей жидкости; 44 - указатель уровня топлива; 45 - выключатель стартера.

    Кабина

    В одинарной кабине с двумя дверями, которая стоит на амортизаторах на крыльях задних колес, можно открывать задние и боковые окна. Имеет защиту от лишней вибрации и шума, удачно расположенную приборную панель. В ряде модификаций используется кабина увеличенной обзорности, что очень удобно для водителя.

    Технические характеристики трактора Юмз-6:

    Характеристики Индикаторы шт.Измерения
    тип двигателя D-65 или D-242-71
    Скорость движения рабочая (максимальная) 11,1 кМ / C.
    Транспортная скорость Скорость движения вперед (максимальная) 24,5 кМ / C.
    Скорость заднего хода (максимальная) 5,7 кМ / C.
    Радиус вращения 5 г.
    Для двигателя Д-65:
    - мощность двигателя 45,6 кВт
    - Частота вращения (номинальная) 1750 об / мин
    - крутящий момент (максимальный) 270 Н * М.
    - диаметр цилиндра 11 см
    - Ход поршня 13 см
    - расход топлива 245 г / кВт * ч
    - рабочий объем 4,94 л.
    Для двигателя Д-242-71:
    - мощность двигателя 46 кВт
    - частота вращения 1800 об / мин
    - крутящий момент (максимальный) 241 Н * М.
    - диаметр цилиндра 11 см
    - Ход поршня 12,5 см
    - расход топлива 226 г / кВт * ч
    - рабочий объем 4,75 л.
    Общие характеристики:
    - количество цилиндров двигателя 4 пКл.
    - объем топливного бака 90 л.
    - скорость движения вперед (максимальная) 11,1 кМ / C.
    - скорость скорость транспорта (максимальная) 24,5 кМ / C.
    - скорость назад (максимальная) 5,7 кМ / C.
    - Радиус вращения 5 г.
    - Размер передней колеи 1,36-1,86 г.
    - размер колеи задней 1,4-1,8 г.
    - колесная база 2,45 г.
    - просвет (под передним мостом) 0,45 г.
    - просвет (под задней осью) 0,645 г.
    - Масса (эксплуатационная, с дополнительным грузом) 3 895 т.
    - Масса трактора 2 895 т.
    - Масса (строительная, с рабочим оборудованием) 3,35 т.
    - допустимая масса прицепа 6 т.
    - Ширина 1884 г.
    - высота (кабина) 2,66 г.
    - Высота (по глушителю) 2,86 г.
    - Длина (с откидной системой) 4,14 г.
    - Длина (без навесной системы) 3,69 г.

    Модификации

    Сразу стоит отметить, что буква «l» в названии трактора означала, что запуск мотора осуществлялся при помощи пускового двигателя. Если вместо «л» стояла буква «М», то для этого использовался электростартер. Наличие буквы «К» указывало на кабину увеличенных габаритов. Далее - непосредственно о доработках.Самым первым начали производить трактор ЮМЗ-6. Они были практически идентичны МТЗ-5 и очень напоминали МТЗ-50. Отличие этой модификации - решетка радиатора округлой формы. Вариант ШМЗ-6 отличается возможностью регулировки рулевой колонки. Его можно было повернуть на другой угол и изменить высоту. Также изменения коснулись тормозов и капота - он стал прямоугольным. Вариант УМЗ-6К был разработан для обслуживания промышленных нужд, поэтому отпала необходимость в навесной сельхозтехнике (но позже, когда модель стала базовой, его вернули).Зато появились крепления для бульдозерного отвала и ковша экскаватора.

    В 1978 году создан трактор ЮМЗ-6АК, оснащенный усовершенствованной гидросистемой, с регулировкой усилия и положения. Кроме того, этот агрегат отличался новой комфортабельной кабиной, угол обзора которой стал намного больше.

    За пять лет (с 1985 по 1990 год) компания выпустила модификацию ЮМЗ-6Кл, которая отличается большой модернизированной кабиной и автоматической регулировкой гидравлики.После 1991 года и до начала текущего века такая же модификация выпускалась под названиями ЮМЗ-6ЦЛ и ЮМЗ-6КМ.

    Регулировка сцепления

    Схема работы включает следующие действия: 1 . С люка сцепления демонтировать крышку. Он находится внизу блока. Прижатые рычаги отрегулированы. Рекомендуемое расстояние между диском ВОМ и кулачками должно быть 73,5 мм. 2 . Выставлена ​​длина основной тяги.Зазор между опорной втулкой и рычагами не должен превышать 4 мм. 3 . Болты с головкой на 24 затягиваются до упора, а затем ослабляются на 7 щелчков. 4 . В процессе эксплуатации диски муфты сцепления стянуты между собой, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировку сцепления можно проводить в полевых условиях.

    Регулировка клапанов

    Эта процедура начинается с прогрева двигателя. После того, как силовая установка достигнет рабочей температуры, поедается дизель и регулируются клапана.Для этого снимается верхняя крышка и устанавливается верхняя мертвая точка (НТП) за счет вращения коленчатого вала. Для определения этого положения обычно используется специальный прибор. Как только верхняя точка будет найдена, коромысла первого цилиндра должны двигаться свободно. Затем необходимые зазоры и коленвал поворачивается на 180 градусов. Клапаны регулируются на третьем цилиндре. Оборот фильтра показывает клапан на четвертом цилиндре. Прокручиваем вал и завершаем регулировку на втором цилиндре двигателя.

    Колесный трактор ЮМЗ-6 - легендарная советская модель, созданная для обработки полей и заслуживающая мировой славы.

    Тракторы такой марки не выпускаются с 2001 года, но до сих пор успешно обслуживают многие сельхозпредприятия. История создания модели, ее характеристики, преимущества и предназначение.

    История

    Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в Днепропетровске. Завод начали строить в 1944 году как автомобильный, но позже его профиль изменился, и с 1951 года он стал производить межконтинентальные ракеты и другую военную технику.

    Первая модификация трактора - ЮМЗ 6л была разработана Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет. Идея передать производство оборудования с МТЗ Южмашу была экономически выгодной и позволила снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, и на их базе создан экскаватор.

    Популярностью модели заинтересовала шведская компания Volvo, и в 1974 году СССР продал им техническую документацию на трактор.На основании технической документации Volvo выпустила свой бренд Tractors VM70.

    «Юмз 6» - универсальная инвалидная коляска, предназначенная для выполнения следующих задач:

    • для помощи в сельском хозяйстве. К нему можно прикрепить навесное и полунавесное оборудование, помогающее вспахивать землю;
    • в дорожном строительстве для рытья траншей ковшом;
    • с его помощью можно перевозить различные мобильные агрегаты;
    • используется для выполнения транспортных операций с прицепами и полуприцепами;
    • техника сконструирована таким образом, что может работать при температурах от -40 до + 40 ° C.

    Для трактора специально создан ряд управляемых устройств, с помощью которых технику можно легко трансформировать в игровой автомат, экскаватор или бульдозер.

    Описание и технические параметры модели

    Конструкция: Полуприцеп, к которому крепится передний мост, дизельный двигатель и муфта сцепления. К задней части рамы прикреплена кабина управления, с помощью которой водитель управляет агрегатом.

    Агрегат имеет четырехцилиндровый двигатель без турбонаддува с простой конструкцией и удобством в эксплуатации.До первого ремонта двигатель проработает 10 000 часов. Двигатель запускается с помощью пускового механизма (в моделях 6 л, 6 л и 6 АКМ) или электростартера (в моделях 6 м, 6 АКМ).

    Коробка передач и коробка передач управляются одним рычагом, а рулевая колонка регулируется по углу установки и высоте. Есть возможность регулировать задние колеса в плавном режиме. Гидравлическая система не автоматизирована.

    Обзор трактора Юмз 6: технические характеристики

    Тип двигателя D65 n или d65 m
    Модификации 6а, л, ал, Акл, Акм
    Максимальная рабочая скорость 11 км / ч
    Максимальная скорость движения 24.5 км / ч
    Максимальная скорость сзади 5,7 км / ч
    Радиус вращения 5 м.
    Мощность двигателя 45,5 кВт
    Объем мотора 4,94 л.
    Мощность двигателя 60 л / с
    Размеры двигателя 4065x1884x2730 мм (д / ш / ц)
    Масса 3400 кг
    Torkemose диск задний привод
    Объем дизельного бака 90 л.
    Количество передач 6
    Сгорание топлива 4 л / ч
    Муфта сцепления двоичная

    Основные модификации

    Модификации модели: 6кл, 6м, 6а, 6К, 6 ACL. Рассмотрим каждую из них:

    1. Юмз 6кл. Это самая первая модификация, выпускавшаяся с 1966 по 1978 год. Устройство было идентично МТЗ 5;
    2. 6 М. Вместе с моделью 6л параллельно вышла модель 6м, главной особенностью которой был запуск мотора с помощью электростартера;
    3. Юмз 6 др.Основные изменения 6 Al по сравнению с моделью L заключаются в изменении тормозной системы, обновлении приборной панели и добавлении возможности рулевой колонки по углу наклона. Модификация выпускалась с 1978 по 1986 год. Класс 6а - вариант для промышленности, имевший место для крепления навесного оборудования.
    4. 6 AKL - модификация выпускалась с 1991 по 2001 год. Увеличена кабина (что указывает на букву «К» в названии модели), а также добавлена ​​возможность автоматического управления управлением гидравликой;
    5. АКМ - отличия Трактора ЮМЗ 6 АКМ от АКМ 6 в том, что он запускался не от пускового двигателя, а от электростартера;
    6. Экскаватор ЮМЗ 6 - трактор данной модификации из специального ковша для землеройных работ.


    Льготы

    • Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить на сельскохозяйственных предприятиях страны.
    • Универсальность. Возможность монтажа различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
    • Возможность работы в суровых климатических условиях.
    • Плавный ход.
    • Двигатель легко демонтируется для ремонта.
    • Простой дизайн и доступные детали.

    недостатки

    1. Мало оборотов двигателя.
    2. Двигатель не приспособлен для длительной работы без нагрузки (кранов).
    3. Убрать скорость на коробке передач.
    4. Утечка масла.

    Автомобиль ЮМЗ 6 - легендарная модель СССР Wheeper, выпуск которой прекратился в 2001 году. На его смену был заменен обновленный МТЗ модели 1221. Спустя 15 лет после последнего выпуска в деревнях еще предстоит найти самый старый трактор (чаще всего встречаются модификации Ал и Акл), что говорит о его надежности и долговечности.

    Трактор Юмз 6 - техника, относящаяся к тяговому классу 1,4. Технические характеристики частично взяты от трактора МТЗ-5. Техника выпускалась Южным машиностроительным заводом с 1966 по 2001 год.

    В истории трактор выпускался в нескольких модификациях. Стоит отметить, что на базе этой машины был создан экскаватор. Трактор ЮМЗ 6 может использоваться в сельском хозяйстве, строительстве, для проведения земляных работ и ввода в эксплуатацию коммуникаций.В настоящее время производство ЮМЗ-6 и его модификаций приостановлено.

    Устройство машины

    Двигатель

    Трактор ЮМЗ 6 (базовая модель) Оснащен четырехцилиндровыми двигателями Д-65 и Д-242-71. Первый силовой агрегат имел объем 4,9 литра и мог развивать мощность в 60 лошадиных сил.

    Второй дизель имел более скромные параметры: 45,5 лошадиных сил при рабочем объеме 4,75 литра. Оба двигателя имеют систему впрыска топлива с турбонаддувом и расположены вертикально в ряду цилиндров.

    Пуск главного дизеля производился дополнительным пусковым двигателем или электростартером. Стоит отметить, что ремонт двигателя указанной серии производился нечасто. Оба агрегата отличались надежностью работы.

    При необходимости ремонт двигателя производился по следующей схеме: устройство было полностью снято с трактора и разобрано. Стоит отметить, что ремонт двигателя в полевых условиях невозможен.Необходимо обеспечить условия, исключающие попадание грязи в силовую установку. Были заменены изношенные или получившие механические повреждения детали и установлен дизель.

    Ходовая часть и трансмиссия

    Для ведущей части трактора использовалась жесткая подвеска. Задний мост - ведущий, оснащен колесами большего радиуса и механической перегонкой дифференциала.

    Устройство заднего моста позволяло регулировать ширину колеи. Стоит отметить, что трактор ЮМЗ 6 обладал довольно высоким центром тяжести.Это позволяло машине уверенно себя чувствовать даже на крутых спусках.

    Схема трансмиссии включает девятиступенчатую механическую коробку передач. Пятиступенчатая схема трансмиссии обеспечивала переключение режимов работы одним рычагом.

    Муфта представляет собой фрикционную муфту постоянно замкнутого типа. Тормоза - Сухие, дисковые. Рулевая колонка дополнена гидроцилиндром. Регулировка высоты рулевой колонки осуществляется плавно, предусмотрено 4 положения.

    Гидравлика

    Гидравлическая система раздельно-агрегатного типа отвечает за работу навесного оборудования. Такая схема определяется наличием двух попаданий под дополнительное оборудование: переднее и заднее. Передающая сила проходит через вал отбора мощности.

    Стоит отметить, что из всего навесного оборудования на Трактор ЮМЗ 6 чаще всего устанавливался экскаватор или бульдозерный отвал. Экскаватор обладал достаточно хорошей грузоподъемностью, учитывая относительно небольшой вес техники, при работе с Для этого оборудования необходимо установить противовес.

    Технические характеристики:

    Кабина

    Рабочее место выполнено в виде цельнометаллической одноместной кабины. Можно отметить панорамное остекление, удобно расположенную панель приборов и систему отопления. Кондиционер не предусмотрен, поэтому вентиляция в салоне осуществляется естественная по . Кабина расположена на амортизирующей подвеске и имеет хорошую шумоизоляцию.

    Обзор модификаций

    Первым в серии был выпущен трактор ЮМЗ 6л.По своему внешнему виду модель напоминала МТЗ-50, а по техническим характеристикам во многом соответствовала МТЗ-5.

    Тогда был создан ЮМЗ 6Ал. Здесь производители внесли существенные изменения в конструкцию трактора. В частности, переработана тормозная система, рулевую колонку можно было регулировать по углам наклона, изменился тип приборной панели. Кроме того, трактор обзавелся прямоугольным капотом.

    Следующей машиной в серии стал ЮМЗ 6К. Этот трактор предназначался для промышленных целей, поэтому навеску доработали для установки экскаватора и бульдозерного отвала.Трактор этой серии выпускался без задней крышки.

    На завершающей стадии производства Трактор ЮМЗ-6 выпускался под обозначениями ACL и ACM.

    Стоит отметить, что буквенное обозначение несет следующую информацию:

    • L - по технике установлена ​​пусковая установка;
    • М - пуск дизеля осуществляется электростартером;
    • К - установлена ​​кабина повышенных габаритов.

    Техническое обслуживание

    Как и любая техника советского периода, трактор ЮМЗ 6 отличался надежностью и неприметным качеством топлива.В обязательное обслуживание входила регулировка сцепления и клапанов. В этом небольшом отступлении мы расскажем вам, как правильно выполнять эти операции.

    Регулировка сцепления

    Схема работы включает следующие действия:

    1. При снятии люка сцепления демонтировать крышку. Он находится внизу блока.
      Отжатые рычаги отрегулированы. Рекомендуемое расстояние между диском ВОМ и кулачками должно быть 73,5 мм.
    2. Выставлена ​​длина основной тяги.Зазор между опорной втулкой и рычагами не должен превышать 4 мм.
    3. Болты с головкой на 24 затягиваем до упора, а затем ослабляем на 7 щелчков.
    4. В процессе эксплуатации диски муфты сцепления стянуты между собой, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировку сцепления можно проводить в полевых условиях.

    Регулировка клапанов

    Эта процедура начинается с прогрева двигателя.После того, как силовая установка достигнет рабочей температуры, поедается дизель и регулируются клапана. Для этого снимается верхняя крышка и устанавливается верхняя мертвая точка (НТП) за счет вращения коленчатого вала.

    Для определения этого положения обычно используется специальный прибор. Как только верхняя точка будет найдена, коромысла первого цилиндра должны двигаться свободно. Затем необходимые зазоры и коленвал поворачивается на 180 градусов.

    Клапаны регулируются на третьем цилиндре.Оборот фильтра показывает клапан на четвертом цилиндре. Прокручиваем вал и завершаем регулировку на втором цилиндре двигателя.

    Достоинства и недостатки

    Трактор Юмз 6 далек от совершенства. При имеющихся преимуществах, которые были показаны в статье, методика имеет ряд конструктивных недостатков.

    По отзывам фермеров часто перебирают обороты на КПП, замечены течи масла. Установленный двигатель дает наименьшее количество оборотов, чем силовые агрегаты по технике аналогичного тягового класса.

    Кроме того, при длительной работе на холостом ходу узлы двигателя быстро изнашиваются.


    Универсальный колесный трактор Юмз-6, серийное производство которого с небольшими модернизациями продолжалось с 1966 по 2001 год на заводе Южмаш в украинском Днепропетровске. Благодаря удачной концепции и высокому качеству трактор стал незаменимым помощником труженикам поселка, строителям, коммунальным службам. Автомобиль выпускался в нескольких, существенно отличающихся друг от друга модификациях, что позволяло расширять области его эксплуатации.

    История создания

    Еще в годы Великой Отечественной войны в Днепропетровске началось строительство крупного автомобильного завода. Позже специализация предприятия была изменена, и он перешел на выпуск продукции оборонно-промышленного комплекса. Южный машиностроительный завод стал одним из ведущих предприятий ГХК СССР. Здесь производили ракетную технику, космические аппараты, двигатели, кроме продукции военного назначения, Южмаш выпускал гражданскую технику, тракторы.

    Модель трактора ЮМЗ-6 заложена на концепт МТЗ-5 «Беларусь» производства Минского тракторного завода. Модернизированный и доработанный дизайн оказался очень удачным и востребованным. Достаточно отметить, что через два года после запуска серийного производства с конвейера «Южмаш» вышло 100 тысяч тракторов.


    Не последнюю роль в успехе модели сыграло и заводское отношение завода к ВПК - здесь была жесткая военная приемка, благодаря которой качеству выпускаемой продукции уделялось первостепенное значение.

    Проект

    Трактор построен по классической «тракторной» концепции. Основа конструкции - полурамка, сваренная из пары чавков и поперечного бруса. На полураме к блоку трансмиссии крепится болтовое соединение. Силовой агрегат, редуктор и мост собраны на болтовых соединениях единым узлом, установленным на полурадио.

    Максимально допустимая масса трактора ЮМЗ-6 с навесным оборудованием - 3,9 тонны, без навесного оборудования - 3.3 тонны. Трактор может эксплуатироваться с прицепом массой не более 6 тонн.

    Кабина

    Трактор получил достаточно удобную и эргономичную кабину с шумоизоляцией. Круглое остекление с рабочего места тракториста обеспечивает отличный обзор. Достаточная герметичность просторной кабины предотвращает попадание пыли в салон при работе на стройплощадках. Естественная вентиляция осуществляется через люк на крыше и открытое заднее стекло.


    Рулевая колонка трактора регулируется по высоте и наклону.Рулевое колесо снабжено гидравлической жидкостью. В кабине самолета установлены осветительные приборы, автономный отопитель, электровентилятор. Салон укомплектован аптечкой, сумкой с набором инструментов и термосом.

    Кабина крепится к шасси с помощью резиновых амортизаторов, что снижает вибрацию и жесткость подвески.

    Двигатель ЮМЗ-6

    Тракторы производились в комплектации с двумя типами дизельных силовых установок Д65 и Д-241-71. На ранних модификациях трактора дизель Д-241-71 мощностью 45 л.с.Установлено 6 лошадиных сил при рабочем объеме 4,75 литра. Базой для трактора стал 5-литровый двигатель Д-65 мощностью 60 лошадиных сил. Этот 4-тактный 4-цилиндровый мотор с системой непосредственного впрыска топлива имел рядное вертикальное положение цилиндров. Двигатель запускается пусковым устройством или электростартером.

    Энергоблок оборудован системами воздушного охлаждения, смазки и подачи топлива.


    Двигатель трактора агрегатируется с валом отбора мощности, что позволяет использовать различное навесное оборудование.Двигатели ЯМЗ-6, которыми оснащался трактор, славились надежностью, долговечностью и высоким ремонтом.

    Автомобиль укомплектован топливным баком Емкость 90 л. Рабочая скорость трактора - 11 км / ч, максимальная скорость движения в транспортном режиме - 25 км / ч. В реверсивном режиме трактор развивает скорость 5,7 км / ч.

    Трансмиссия

    Трактор комплектовался 5-ступенчатой ​​механической коробкой передач для развития максимальной скорости 25 километров в час.В конструкции КПП, оснащенной забойным редуктором, предусмотрена возможность работы двигателя в статическом положении с включением муфты сцепления.


    Коробка передач собрана в единое литье с механизмом заднего моста, что создавало проблемы при ремонте, особенно при отсутствии лифтов.

    Подвеска, рулевое управление и тормозная система

    Шасси трактора ЮМЗ-6 имеет конструкцию заднего моста, сцепления, коробки передач и жесткой подвески переднего моста.Передняя ось трактора проста и надежна. Крепится с помощью одной точки крепления к поперечному фасадному брусу.

    Конструкция включает механизм управления усилием зародыша и муфту сцепления.

    Рулевой механизм с гидроусилителем приводится в движение гидроагрегатом без системы автоматического регулирования. На доработанных версиях трактора устанавливалась регулируемая и по углу наклона рулевая колонка.


    Автомобиль имел высокий центр тяжести, из-за чего допустимый угол преодолеваемого крена был установлен всего 10 градусов, но машина значительно превысила этот показатель.

    Трактор ЮМЗ-6 комплектуется автономными для каждого колеса барабанными тормозами. Подобная схема упрощает управление и позволяет маневрировать, сбавляя скорость разными колесами. Повышенная проходимость машины обеспечивается системой блокировки заднего дифференциала.

    Модификации

    Трактор выпускался более трех десятилетий, и за эти годы конструкторы предприятия регулярно совершенствовали автомобиль и расширяли его возможности. В связи с этим появилось несколько модификаций машины:

    • ЮМЗ-6Л - основным отличием от базовой модели было наличие пускового двигателя для запуска машины;
    • ЮМЗ-6АЛ - Модификация с обновленной тормозной системой, приборной панелью и решеткой радиатора;
    • ЮМЗ-6К - модификация для строительных и промышленных предприятий.Узлы крепления сельскохозяйственного навесного оборудования заменены на системы крепления бульдозерного отвала и ковша для экскаватора. Кроме того, трактор оснастили кабиной увеличенных габаритов;
    • ЮМЗ-6АК - автомобиль с регулируемой рулевой колонкой и новой кабиной с повышенным уровнем комфорта.

    Навесное оборудование

    Трактор изначально разрабатывался как универсальная машина, способная работать с прицепами, сельскохозяйственным и промышленным навесным оборудованием.

    Навесное оборудование, адаптируемое к трактору, делится на три категории:

    • сельхозтехника - сеялки, плуги, культиваторы, бороны;
    • спецтехника - компрессоры, сварочные системы, подъемники, прочее;
    • транспортное оборудование - прицепы, тележки, цистерны.

    Навесное оборудование крепится к трактору с помощью следующих элементов:

    • вал отбора мощности вал;
    • фиксатор;
    • дерьмовый агрегат СА 1, оборудованный блоком управления, установленным в салоне.

    Трактор оборудован системами, позволяющими подключать электрические, гидравлические и пневматические устройства. Возможность работы с навесным оборудованием и транспортным оборудованием значительно расширяет возможности машины и сферу ее использования.

    Неисправности ЮМЗ-6

    Несомненными достоинствами трактора были надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном обслуживании Трактор может бесперебойно работать в течение многих лет без необходимости капитального ремонта.Таким образом, ресурс двигателя до капитального ремонта был установлен в размере 10 тысяч часов. Ресурс установленной производителем машины составлял 10 лет, однако сегодня, когда трактор давно снят с производства, на сельскохозяйственных и промышленных предприятиях много машин, многократно превышающих установленный ресурс.

    Сцепление - в числе проблемных узлов, часто отказывающее из-за ускоренного износа фрикционных накладок в результате повышенных нагрузок на ЮМЗ-6.


    Еще одна часто возникающая неисправность - это износ и завышение мощности топливной системы, что приводит к сбоям впрыска топлива.

    Не отличается надежностью и гидроусилителем. Проблемы здесь возникают из-за поломок насосной системы и разрушения гидрораспределителя.

    Во избежание появления серьезных поломок, требующих дорогостоящего ремонта, рекомендуется своевременно и качественно производить регулировку клапанов и сцепления, проводить замену вышедших из строя и сгоревших форсунок топливной системы.

    Запасные части и ремкомплекты представлены на рынке в достаточном количестве.Стоимость запчастей небольшая, что позволяет без проблем и значительных затрат выполнить ремонт любой сложности.


    Цена тракторов

    По понятным причинам новых тракторов данной модели сегодня на рынке нет. Но предложений технически исправных машин использовано хоть отбавляй. Их стоимость зависит от года выпуска, технического состояния, комплектации, наличия навесного оборудования. Цены ассортимента колеблются от 80 до 400 тысяч рублей. Машины, прошедшие капитальный ремонт и в технически безупречном состоянии продаются за 500-600 тысяч рублей.

    Колесный трактор Юмз-6 прожил славную трудовую жизнь, став одним из символов своей тяжелой эпохи. Созданный в далеких 60-х годах, когда страна освоила девственность и построила новые города, она стала образцом надежности, неприхотливости и высокого качества. Простота конструкции, универсальность, высокие эксплуатационные параметры, отличные моторные испытания и другие характеристики обеспечили популярность и востребованность трактору-долгожителю. Не случайно сегодня он продолжает работать в полях и на стройках, а его техническая концепция заложена в конструкции новых моделей, выпускаемых рядом отечественных предприятий.

    Видео

    Инструмент для кузовного ремонта. Кузовной ремонт

    Для восстановления конструкции кузова и устранения мелких повреждений на его поверхности используются специальные технические приспособления. По большей части такое оборудование входит в категорию металлообрабатывающих, но производители при создании оборудования ориентируются на автомобильную специфику. Сегодня инструмент для кузовного ремонта выпускается как в единичных экземплярах, так и в виде наборов. При этом наборы могут иметь разное назначение - для правки, покраски, корректировки общего дизайна и для других задач.



    Ремонтный стенд

    Основу любого цеха составляют автомобильные стоянки, стапели, на которых выполняются наиболее ответственные операции. Самой распространенной считается каркасная металлоконструкция, по которой может проводиться ремонт сколов на кузове автомобиля, а также восстановление общей геометрии. Ложи могут иметь разные размеры, поэтому изначально следует ориентироваться на параметры, соответствующие обслуживаемой машине. Длина конструкции может составлять 3–9 м, что достаточно как для легкового автомобиля, так и для массивного внедорожника.

    Различают ремонтные стенды и силовые возможности. Корректировку конструкции кузова производит привод, способный выдержать нагрузку в несколько тонн. Обычные гидравлические механизмы расширяют конструкции за счет усилия в 2-3 тонны. Более современные пневмогидравлические стенды позволяют производить ремонт кузова автомобиля, воздействуя на деформированную площадь до 10 тонн.





    Инструмент для устранения локальных дефектов

    В частном секторе не всегда можно предусмотреть наличие габаритного стенда, но предоставление ручного инструмента вполне приемлемо для владельца небольшого гаража.В этот набор можно включить устройства, которые избавят от мелких дефектов. В частности, ремонт сколов на кузове автомобиля осуществляется правильным инструментом, в основе которого лежат молотки, киянка, отбойники и наковальни. Нелишним будет предусмотреть гидронасос, дополненный цилиндром прямого действия. В зависимости от типа форсунки под воздействием давления пользователь сможет произвести ту или иную ремонтную операцию.

    Важно учитывать, что эффективность мероприятий зависит от качества ручного инструмента.Оптимальные характеристики молотка, например, помогут справиться с вмятиной без помощи специалистов и при этом не повредить другие части конструкции. Фирменный инструмент для кузовного ремонта автомобилей обычно имеет специализированное назначение, но есть и универсальные приспособления, не уступающие по функциям производительности.



    Малярный инструмент

    Лакокрасочные работы относятся к той категории работ, которые чаще всего поручаются специалистам. Но эта процедура стоит недешево, поэтому многие автолюбители обращаются к альтернативным методам обновления внешнего вида автомобиля.Опять же, кузовной ремонт и покраска автомобилей доступны к исполнению без посторонней помощи, но только при наличии оборудования, отвечающего параметрам той или иной операции. В этом случае потребуется окрасочный пистолет и компрессорная установка. С помощью первого устройства пользователь может обеспечить равномерное распыление краски, а компрессор позволит подавать состав с определенными напорными характеристиками.





    Вспомогательные приспособления

    Для каждой категории ремонтного инструмента предусмотрен широкий ассортимент принадлежностей и приспособлений.Так, ручное оборудование усилено домкратами разных размеров, клиньями, переходниками и удлинителями, облегчающими работу основного оборудования. Достаточно обширно и предусмотрено стапелей. В комплектацию могут входить лестницы для входа в автомобиль, лебедка для захвата и перемещения оборудования, а также стрелка для работы с верхними частями. Практически во всех случаях для кузовного ремонта автомобилей используется универсальный инструмент в виде домкратов, гаечных ключей, всевозможных зажимов и других приспособлений.

    Расходные материалы для кузовного ремонта автомобилей

    Обычно ударно-механические операции при ремонте автомобилей не предполагают использования дополнительных материалов.Однако существует целая группа гаражных процедур, направленных на создание защитного слоя для кузова. Для этих нужд заранее закупаются грунтовки, антикоррозионные порошки и чистящие составы. Также кузовной ремонт и покраска автомобилей не обойдутся без использования специальных декоративных покрытий. Это как раз те смеси, с которыми должен работать аэрограф. Наибольшей популярностью пользуется полиуретановое покрытие, но все больше любителей оригинальных дизайнерских решений используют резиновые смеси на основе силикона.Расходные материалы также могут включать защитные пленки с лентами, которые действуют как декоративные слои и как средство защиты тела от повреждений.



    Заключение

    Комплексная реставрация кузова может включать десятки видов ручных инструментов, функции которых поддерживаются стендовым оборудованием. Выбирать средство для кузовного ремонта автомобиля следует исходя из характеристик конкретной модели. В частности, внедорожник требует использования широкого набора для правки, а легковой автомобиль также требует типовых ремонтных принадлежностей.В продаже имеются универсальные комплекты, которые подходят для устранения большинства физических дефектов на поверхности тела. Более серьезные меры по восстановлению конструкции реализуются только с помощью силовых модулей, в которых есть ремонтный стенд. Но чем шире возможности ремонтной техники, тем больше места в гараже она займет - этот фактор заставляет многих обращаться к более компактным и в то же время функциональным комплектам.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
