Технические характеристики и размеры гофрированной трубы ПНД

Гофрированные патрубки ПНД изготавливаются из полиэтилена низкого давления. Они устанавливаются в частном секторе, на дачах, в коттеджах, а также на промышленных предприятиях с целью монтажа отвода ассенизационных сточных вод из помещения, установки дренажной системы. Они отличаются повышенной гибкостью, благодаря которой их можно прокладывать при помощи скрытого, полускрытого или открытого способа. Так как эта конструкция не имеет разноутолщенных стенок, трубопровод не трескается, выдерживая любые воздействия. Патрубкам характерна надежность и эластичность. Характеристики трубы гофрированной ПНД предполагает наличие большого количества преимуществ, которые выделяют данную систему среди других гофрированных конструкций, таких как гофрированные пластиковые трубы большого диаметра.

Преимущества и недостатки гофрированных труб

Главные преимущества данной конструкции:

  1. Возможность легкого изменения угла поворота при установке.
  2. Гибкость при использовании.
  3. Устойчивость к температурным перепадам.
  4. Противостоит влиянию влаги и пыли.
  5. Не подвергается коррозии.
  6. Не подвергается механическим воздействиям, так как отличается повышенной устойчивостью.
  7. Легкость и надежность благодаря выполненной перфорации.
  8. Возможность монтажа без использования фитингов благодаря повышенной эластичности патрубков.
  9. Возможность данный трубопровод использовать как во внешней, так и во внутренней (наружной) системе канализации.
  10. Защищает коммуникации от различных повреждений благодаря дополнительной изоляции кабелей.
  11. Устройство имеет небольшой вес.
  12. Прочность и долговечность обеспечивают долгий эксплуатационный период.
  13. Устойчивость к старению.
  14. Стойкость к различным маслам, кислотам и бензину, а также к другим химическим веществам.
  15. Возможность многократного использования.
  16. Установка раструбным и безраструбным методом.

Что касается недостатков трубопровода:

  • нельзя использовать в системе горячего водоснабжения;
  • низкая сопротивляемость воздействию ультрафиолета, данная особенность уменьшает их эксплуатационные параметры;
  • в отличие от установок из ПВХ, патрубки из ПНД отличаются более высокой стоимостью.

Выбор гофрированной трубы ПНД

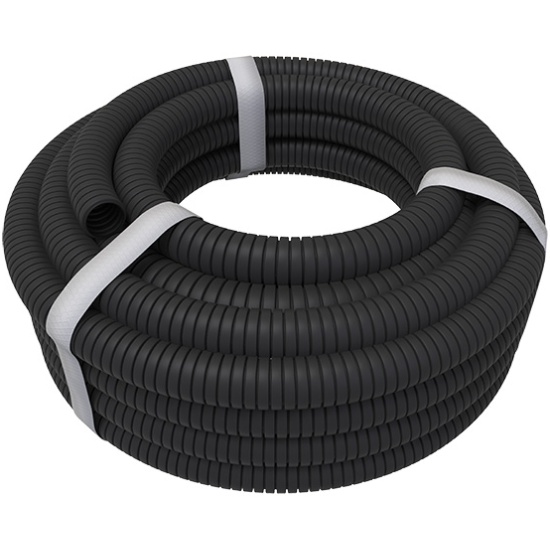

Труба ПНД гибкая гофрированная может иметь различный диаметр, например, 110 мм, 160 мм или 200 мм. Устройства бывают легкого типа без зонда, легкого типа с зондом, тяжелого типа без зонда, тяжелого типа с зондом. При выборе данной установки обязательно обращайте внимание на технические характеристики трубопровода, на его способность выдерживать повышенные нагрузки, особенности монтажа, а также стойкость к химическим и биологическим препаратам.

Технические характеристики гофрированной трубы ПНД



Технические характеристики трубы ПНД гофрированная включаютв себя особенности материала, температурные показатели, степень защиты, нагрузку, прочность, радиус изгиба и другие важные параметры. Очень важно также обратить внимание на трубу гофрированную ПНД ГОСТ, который включает в себя информацию о двух сериях трубопровода, а именно о легких и тяжелых патрубках.

МатериалПолиэтилен низкого давления (ПНД)
Классификационный код по EN 61386-1 и EN 61386-231342 (лёгкая серия)
2442 (тяжёлая серия)
Технические условияТУ3491-011-47022248-2003
Степень защитыIP55 по ГОСТ 14254-96 (МЭК529-89)
Температура монтажаот -40 °С  до +90  °С
Температура эксплуатацииот -40 °С  до +90 °С
Прочностьсвыше 125 H на 5 см (лёгкая серия)
свыше 320 Н на 5 см (тяжёлая серия)
Цветоранжевый RAL 2004, чёрный RAL 7021
Минимальный радиус изгиба3 диаметра
Сопротивление изоляциине менее 100 МОм (500 В, в течение 1 минуты)
Класс защиты0 по ГОСТ 12. 2.007.0

Размеры гофрированных труб ПНД

Для установки устройств на дачных участках выбирают конструкции диаметром 110 и 200 мм.

Размер,(мм)Диаметр внешний,(мм)Диаметр внутренний,(мм)Вес,1 кг/м
4004003437
110110930,9
50050042712
1601601391,5
2002001761,8
2502502162,9
3153152714,6
12001200103056
63063053517,7
80080067824,5
1000100085140,5

Устройство,принцип работы,монтаж септика Тверь можно найти на этой странице

Устройство,принцип работы,монтаж септика Топас можно найти на здесь

Устройство,принцип работы,монтаж септика Биозон можно найти на этой странице

Особенности монтажа

Процесс установки предполагает реализацию нескольких этапов:

  1. Подготовка траншей.

Обследуйте дно траншеи, ширина которой как минимум 50 см, проверьте ее на наличие камней и валунов. Засыпьте и уплотните глубокие выемки, утрамбовав слоем песка и щебня, высота которого не будет превышать 15 см. Укрепите дно при помощи бетонного основания. Обязательно учтите необходимый уклон канализационной трубы.

  1. Стыковка трубопровода

Чаще всего штуцеры стыкуются посредством раструба. Работы по соединению устройств необходимо делать только в теплый период. Перед тем как соединять конструкцию, тщательно проверьте ее элементы на наличие дефектов и повреждений. Уложите патрубки по периметру траншеи в противоположную уклону сторону. Очистите от грязи и мусора раструб, установите уплотнительные кольца, которые необходимо прикрепить на второй виток гофры, ориентировав профиль уплотнения по направлению к противоположной стороне введения штуцера.

  1. Обратная засыпка

После того как вы уложили магистраль в траншею, засыпьте ее песком. Слой песка должен быть как минимум 8 см.
