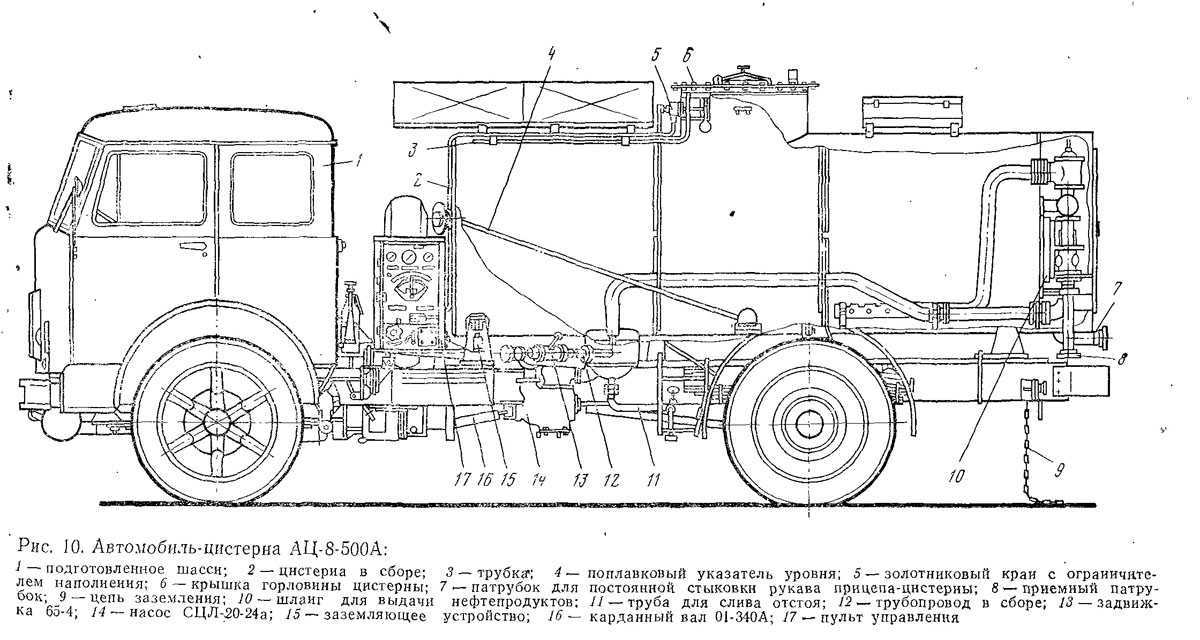

МАЗ-500А () (500А)- описание, характеристики, история.
ДВИГАТЕЛЬ
Модель двигателя ЯМЗ-236
Тип двигателя Четырехтактный, с воспламенением от сжатия
Число цилиндров 6
Расположение цилиндров V-образное, с углом развала 90°
Порядок работы цилиндров 1 – 4 – 2 – 5 – 3 – 6
Диаметр цилиндров в мм 130
Ход поршня в мм 140
Рабочий объем цилиндров в л 11,15
Степень сжатия 16,5
Номинальная мощность в л. с 180
Номинальная скорость в об/мин 2100
Максимальный крутящий момент в кг-м 68
Скорость вращения при максимальном крутящем моменте в об/мин 1500, не более
Минимальная скорость холостого хода в об/мин 450 — 550
Максимальная скорость холостого хода под воздействием регулятора в об/мин 2225 — 2275
Минимальный удельный расход топлива по скоростной характеристике в г/л.
с. ч 167+5%
Камера сгорания — Нераздельного типа в поршне Фазы газораспределения впускного клапана:
открытие 20° до в. м. т.
закрытие 56° после н. м. т.
выпускного клапана:
открытие 56° до н. м. т.
закрытие 20° после в. м. т. Число клапанов на цилиндр — Один впускной и один выпускной
Диаметр тарелки клапана в мм:
впускного 61,5
выпускного 48
Подъем клапанов в мм 13,5
Зазор между клапаном и коромыслом толкателя (в холодном состоянии) в мм 0,25 — 0,30
Распределительный вал — Общий для обоих рядов цилиндров с шестеренным приводом
Топливоподающая аппаратура — Разделенная
Подкачивающий насос — Поршневой, установлен на корпусе топливного насоса высокого давления
Установочный угол опережения впрыска в градусах 20
Муфта опережения впрыска — Автоматическая, центробежная
Топливный насос высокого давления — Шестиплунжерный
Плунжеры — Золотникового типа
Порядок работы секций топливного насоса — 1 – 4 – 2 – 5 – 3 – 6, нумерация секций со стороны привода
Регулятор скорости — Центробежный, всережимный
Форсунки — Закрытые, с многодырчатыми распылителями
Давление начала подъема форсуночной иглы в кГ/см.
кв. 165+5 Топливные фильтры:
грубой очистки — Со сменным фильтрующим элементом из хлопчатобумажной ровницы
тонкой очистки — Со сменным фильтрующим элементом из древесной муки на пульвербакелитовой связке. В крышке фильтра установлен перепускной жиклер
Топливо — Дизельное по ГОСТу 4749 — 49 или 305 — 62. В зависимости от температуры окружающего воздуха применяются следующие марки топлив:
Система смазки — Смешанная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, втулки верхней головки шатуна, втулки коромысел клапанов, втулка промежуточной шестерни масляного насоса, сферические опоры штанг, втулки толкателей. Зубчатые передачи, подшипники качения, зеркало цилиндров и кулачки распределительного вала смазываются разбрызгиванием
Давление в масляной системе в кГ/см. кв.:
при номинальной скорости 4 — 7
при минимальной скорости холостого хода 1, не менее
Масляные фильтры — Два: грубой очистки с фильтрующим элементом из металлической сетки; тонкой очистки — центробежный с реактивным приводом
Система охлаждения масла — Масляный радиатор, устанавливаемый вне двигателя
Масло для двигателя, топливного насоса высокого давления, регулятора, стартера и для воздушных фильтров Летом (при температуре воздуха выше +5°С):
— моторное масло М12В по МРТУ 12Н-3-62;
— моторное масло М12В по МРТУ 38-1-182-65, изготовленное на базе масла ДС-11 с присадками: 5% ВНИИ НП.
370; 2% ПМС; 0,5% Л3-23к; 0,005% ПМС-200А. Кроме того, летом допускается применять:
— дизельное масло ДС-11 (МЮБ) по ГОСТу 8581 — 63 с присадками: 6% ВНИИ НП-360 и 0,003% ПМС-200А. Зимой (при температуре воздуха ниже +5° С):
— дизельное масло ДС-8 (М8В) по ГОСТ 8581 — 63 с присадками: 5% ВНИИ НП-370; 2% ПМС; 0,5% Л3-23к; 0,005% ПМС-200А; 1% В-167. Кроме указанных, зимой допускается применять:
— дизельное масло ДС-8 (М8Б) по ГОСТу 8581 — 63 с присадками: 6% ВНИИ НП-360; 1% АзНИИ-ЦИАТИМ-1; 0,003% ПМС-200А.
При эксплуатации двигателей на малосернистом дизельном топливе по ГОСТу 4749 — 49, кроме указанных выше масел, допускается применять:
— дизельное масло Дп-11 по ГОСТу 5304 — 54 с присадкой 3% ЦИАТИМ-339;
— зимой — дизельное масло ДС-8 (М8Б) по ГОСТу 8581 — 63 с присадками: 5% ЦИАТИМ-339; 1% АзНИИ-ЦИАТИМ-1;
— дизельное масло Дп-8 по ГОСТу 5304—54.
с присадкой 3% ЦИАТИМ-339.Система охлаждения — Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости, оборудована термостатическим устройством для поддержания постоянного теплового режима работы двигателя Пусковое устройство — Электрический стартер типа СТ-103, 24 в
Блок цилиндров — Отлит из легированного чугуна вместе с верхней частью картера
Гильзы цилиндров — Мокрого типа, отлиты из легированного чугуна
Коленчатый вал — Кованый с привертными противовесами; поверхности шеек закалены с нагревом т. в. ч.
Число опор коленчатого вала 4
Подшипники коренные — Скольжения, со сменными вкладышами
Подшипники шатунные — Скольжения, со сменными вкладышами
Поршни — Из алюминиевого сплава
Пальцы поршневые — Плавающие, осевое перемещение ограничивается стопорными кольцами
Шатуны — Стальные, двутаврового сечения, в верхних головках запрессованы бронзовые втулки
Маховик — Чугунный со стальным зубчатым венцом для пуска двигателя стартером
Габаритные размеры двигателя в мм:
длина 1020
длина с коробкой передач и сцеплением 1844
ширина 1041
высота 1195
Масса незаправленного двигателя в кг:
со вспомогательным оборудованием, с коробкой передач и сцеплением 1195
Пусковой подогреватель двигателя — Жидкостной, ПЖД-44
СИЛОВАЯ ПЕРЕДАЧА
Сцепление — Фрикционное, сухое, двухдисковое Коробка передач — Механическая, пятискоростная, трехходовая с синхронизаторами на 2 — 3-й и 4 — 5-й передачах Передаточные числа коробки передач:
первая передача 5,26
вторая передача 2,90
третья передача 1,52
четвертая передача 1,00
пятая передача 0,66
задний ход 5,48
Карданные валы — Один, открытого типа, средняя часть вала трубчатая.
Шарниры с игольчатыми подшипниками
Главная передача — Пара конических шестерен со спиральным зубом
Общее передаточное число заднего моста 7,24
Дифференциал — Конический, с четырьмя сателлитами
Полуоси — Полностью разгруженные
Картер заднего моста — Литой, из стали с запрессованными трубчатыми кожухами
МЕХАНИЗМ УПРАВЛЕНИЯ
Рулевой механизм — Винт, гайкарейка с перекатывающимися шариками, сектор
Передаточное число рулевого механизма 23,6
Усилитель рулевого управления — Гидравлический Максимальный угол поворота передних колес в градусах:
вправо 38
влево 38
Ножной тормоз — Колодочный, на все колеса
Привод ножного тормоза — Пневматический, тормозные камеры с резиновыми диафрагмами
Воздушный компрессор — Двухцилиндровый, с жидкостным охлаждением головки
Моторный тормоз — Компрессионный с вращающейся заслонкой в выхлопной системе
ХОДОВАЯ ЧАСТЬ
Рама — Клепаная из штампованных деталей
Буксирный прибор — Двустороннего действия с упругим элементом и запорным замком
Подвеска автомобиля — Четыре продольные полуэллиптические передние и задние рессоры, установлены передними концами на пальцах в кронштейнах рамы, задними концами — на скользящих опорах.
На задней подвеске две дополнительные продольные полуэллиптические рессоры
Амортизаторы — Гидравлические, телескопического типа, двойного действия
Передняя балка — Кованая, двутаврового сечения Установка передних колес:
угол развала колес в градусах 1
продольный наклон шкворня в градусах 2,5
схождение колес (по торцам тормозных барабанов) в мм 3 — 5
Колеса — Бездисковые, с бортовыми и замочными кольцами
Шины — Низкого давления, размером 11,00 — 20 с 14 слоями корда. Передние — односкатные, задние — двухскатные
Давление воздуха в шинах 11,00—20 в кГ/см. кв.:
передних колес 6,0
задних колес 6,5
Давление воздуха в шинах 12,00—20 в кГ/см кв.:
передних колес 5,0
задних колес 5,5
ЭЛЕКТРООБОРУДОВАНИЕ
Генератор — Г-271 переменного тока работает совместно с релерегулятором РР-127
Аккумуляторные батареи — 2 шт.
, типа 6ТСТ-165ЭМС
Стартер — Типа СТ-103, 24 в, 9,5 л. с. с электромагнитным механизмом включения
Подфарники — Двухсветные, для указания габарита и сигнала поворота
Задний фонарь, левый — С двумя лампами, служит для обозначения габарита, освещения номерного знака, сигнала торможения и указателя поворота
Задний фонарь правый — С двумя лампами, служит для обозначения габарита, сигнала торможения и указателя поворота.
Рассеиватели задних фонарей являются одновременно и задними отражателями света
Переключатель сигналов поворота — Позволяет использовать задние фонари в качестве указателей сигналов поворота
Внутреннее освещение кабины — Плафон, лампы освещения приборов
Сигнал — Вибрационного типа, двухтональный
Стеклоочиститель — Два, электрического типа
Радиоприемник — АТ-64М, 24 в, двухдиапазонный
КАБИНA И КУЗОВ
Кабина — Трехместная, цельнометаллическая, сварная, с боковыми дверями, спальным местом, со спинками сидений.
Для обеспечения удобного доступа к двигателю кабина опрокидывается относительно передних шарниров на угол 45°. В рабочем положении фиксируется на раме запорным механизмом
Оборудование кабины — Спускающиеся стекла дверей, противосолнечные козырьки, стеклоочистители, резиновые коврики пола, зеркала заднего вида, вещевой и инструментальный ящик, устройства для отопления и вентиляции
Сиденья — Раздельные для водителя и пассажиров; сиденье водителя регулируемое
Платформа — Деревянная, основание и борта с металлическими усилителями, задний и боковые борта откидные
ЗАПРАВОЧНЫЕ ЕМКОСТИ в литрах
Топливный бак автомобиля 200
Система охлаждения двигателя 28 — 30
Система смазки двигателя 21
Картер коробки передач 5,5
Картер главной передачи заднего моста 11,5
Картер колесной передачи 1,5
Картер рулевого механизма 1,2
Система гидроусилителя руля 4
Котел пускового подогревателя 8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность в кг. |
8000 |
|---|---|
| Масса буксируемого прицепа или полуприцепа с грузом в кг | 12000 |
| Полная масса автомобиля с грузом в кг. | 14825 |
| Распределение массы без груза в кг. | |
| на переднюю ось | 3350 |
| на задний мост | 3250 |
| Распределение массы с грузом в кг. | |
| на переднюю ось | 4825 |
| на задний мост | 10000 |
| База автомобиля в мм | 3950 |
| Колея задних колес (между серединами двойных скатов) в мм | 1865 |
| Колея передних колес в мм | 1970 |
| Дорожные просветы в мм: | |
| до передней оси | 270 |
| до картера заднего моста | 270 |
| Наименьший радиус поворота в обе стороны в м | |
| по бамперу | 9,5 |
| по колее переднего наружного колеса | 8,5 |
| Углы свеса (с полной нагрузкой) в градусах: | |
| передний | 28 |
| задний | 26 |
| Габаритные размеры в мм: | |
| длина | 7140 |
| ширина | 2500 |
| высота (без груза) | 2650 |
| Размеры платформы (внутренние) в мм: | |
| длина | 4810 |
| ширина | 2480 |
| высота | 605 |
Емкость кузова (без дополнительных бортов) в м. куб. |
8,2 |
| Наибольшая скорость при полной нагрузке на горизонтальном участке прямой дороги в км/ч | 85 |
| Путь торможения автомобиля (с полной нагрузкой без прицепа), движущегося со скоростью 40 км/ч на | |
| горизонтальном участке сухой дороги с твердым покрытием, не должен превышать, в м | 18 |
| Контрольный расход топлива на 100 км пути в л | 22 |
Самосвал МАЗ-500. Технические характеристики МАЗ-500
АВТОТРАНСПОРТ / ГРУЗОВИКИ
Первые образцы самосвала МАЗ-500 с кабиной над двигателем были собраны в ноябре 1958 года. Дизель ЯМЗ-236 для этой машины ещё серийно не выпускался Ярославским моторным заводом, где первый, ещё экспериментальный, четырёхтактный дизель был изготовлен в декабре 1958 г.
Серийный же выпуск шестицилиндрового (11 150см3, 180л. с. при 2100 об/мин) V-образного ЯМЗ-236 начался только в октябре 1961 г.
Пока шла доводка нового самосвала МАЗ-500, завод с 1962 г. освоил производство переходной машины МАЗ-200П с дизелем ЯМЗ-236. Её снаряжённая масса чуть меньше, чем у МАЗ-200,- 6300 кг, остальные показатели — идентичны.
Пробная сборка МАЗ-500 на конвейере состоялась в марте 1963 г., а через два года — в марте 1965 г. началось производство новой машины, а в декабре того же года конвейер покинул последний МАЗ-200П.
Самосвал МАЗ-500 явился в техническом отношении большим шагом вперёд по сравнению с МАЗ-200. И не только благодаря компоновке с кабиной над двигателем, позволившей при уменьшении на 290 мм общей длины установить грузовую платформу длиннее на 310 мм и перевозить на 500 кг. больше груза. Переход на принципиально новую конструкцию без унификации с прежней, устаревшей, открыл возможность внедрить немало прогрессивных технических решений. В их числе — планетарные редукторы в ступицах задних колес, бездисковые колеса, гидроусилитель руля, телескопические амортизаторы, откидывающаяся вперёд кабина.
Самосвал МАЗ-500 имел грузоподъёмность 7500 кг благодаря мощному четырёхтактному дизелю ЯМЗ-236 и мог буксировать прицеп полной массой 12000 кг, преодолевать подъёмы крутизной 14°, развивать скорость до 75 км/ч. И, что немаловажно, эксплуатационный расход топлива им составлял 25 л /100 км, в то время как у его предшественника МАЗ-200 он был на 10% больше.
Габариты МАЗ-500: длина — 7330 мм, ширина — 2650 мм, высота — 2640 мм; база — 3850 мм; колея колес: передних -1950 мм, задних — 1900 мм; дорожный просвет — 270 мм; погрузочная высота — 1450 мм.
После модернизации с 1970 г. на смену МАЗ-500 пришёл МАЗ-500А. У него двигатель остался неизменным, но прежняя коробка передач уступила место более совершенной, тоже с пятью ступенями. Благодаря иным передаточным числам в сочетании с изменённым передаточным числом заднего моста она обеспечила автомобилю более высокие тяговые качества. Возросла и наибольшая скорость — до 85 км/ч.
Вместе с новой коробкой передач МАЗ-500А обрёл новое, уже двухдисковое, сцепление, радиальные шины размером 11,00-20″ вместо прежних 12,00-20″, получил ряд усовершенствований, позволивших поднять грузоподъемность до 8000 кг.
При этом несколько возросла снаряженная масса — до 6600 кг. Модернизация сказалась на габаритах: длина стала меньше — 7140 мм, ширину привели в соответствие с европейскими нормами — 2500 мм.
Двухосные автомобили МАЗ-500А, благодаря своим высоким эксплуатационным показателям, снискали высокую репутацию среди автотранспортников. Труд работников МАЗа по созданию и организации производства этих машин в 1970 г. отмечен Государственной премией СССР.
