Дробилки щековые СМД-110, технические характеристики, опиание
09.08.2020
Дробилка СМД-110 – универсальная дробильная техника, предназначенная для измельчения твердых материалов путем сжатия кусков между двумя щеками. Ориентирована установка на раздробление мрамора, гранита, доломита, базальта и других твердых пород с высокой степенью абразивности. Машина эффективно дробит материалы, прочность при сжатии которых составляет до 300 Мпа и максимальным размером кусков до 500 мм.
Устройство и технические характеристики
Щековая дробилка СМД-110 считается самой надежной среди агрегатов такого типа. Весомым плюсом установок является возможность задавать величину конечного материала, а также приспособленность для раздробления глинистых материалов с высокой прочностью и сжатием до 2500 кгс/см².
Технические характеристики СМД 110 указаны в таблице.
| Основные параметры |
Нормативные значения |
| Производительность | 58-104 м2/ч |
| Мощность двигателя основного привода | 75 кВт |
| Максимальный размер зерен исходного материала | до 500 мм |
| Ширина разгрузочной щели | 75-130 мм |
| Габаритные размеры без привода | 3000 х 2500 х 2600 мм |
| Вес | до 18,7 т |

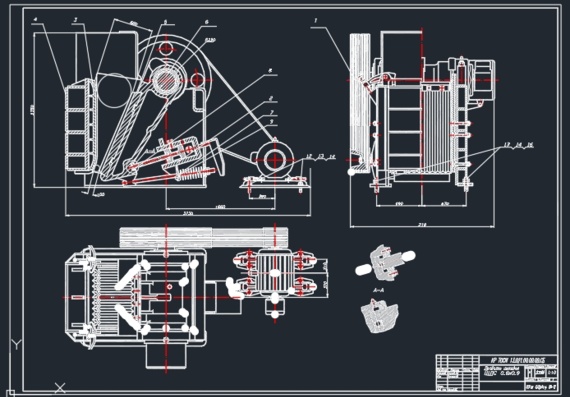

Конструктивные особенности
Конструкция дробилки достаточно простая.
Основными рабочими механизмами являются:
- рама;
- дробящие панели;
- боковая футеровка;
- главная ось;
- движущаяся щека;
- шкив;
- эксцентриковый вал;
- запирающая пружина;
- регулировочная плита;
- распорные пластины;
- защитная распорка;
- шатун;
- упор и закрепляющий механизм.
Применяется техника для измельчения средне- и крупнозернистого сырья, в течение часа способна перерабатывать до 104 кубометров материала.
Как работает щековая дробилка
Принцип работы СМД-110 состоит в сжатии материала рабочими поверхностями, вследствие чего порода от сдвига и воздействия больших напряжений разрушается. Одна щека прикрепляется к шатуну, обеспечивающем перемещение верхнего края поверхности таким образом, что движения получаются качающими. Вторая щека остается неподвижной.
В зависимости от модификации дробилки характер движения щеки может быть простым и сложным.
Простое качение происходит в одном направлении по круговой или прямой линии, сложное – по замкнутой криволинейной траектории.
За счет безопасной и быстрой регулировки зазора разгрузочной щели можно задавать требуемую величину готового продукта. Регулировать зазор можно даже при работающем двигателе.
Установка и монтаж щековой дробилки
Устанавливать дробилку нужно на специально сооруженный из железобетона фундамент. Он должен быть прочным, чтобы при вибрации машины в рабочем состоянии на основании не возникали трещины.
Перед закладкой фундамента необходимо провести расчеты, учитывая мощность узлов, частоту вращения и особенности грунта. С помощью строительного уровня нужно проконтролировать горизонтальность установки.
Подготовка дробилки СМД 110 к работе
Перед пуском оборудования необходимо внимательно осмотреть все узлы и крепления, проверить камеру дробления на отсутствие в ней посторонних предметов.
Вначале нужно осуществить пробный пуск и на холостом ходу обкатать установку в течение 60 минут. При пуске следует проконтролировать направление вращения шкива.
В ходе обкатки обязательно нужно проверять до какой температуры нагреваются подшипники (показатель не должен превышать 75°С). Если после запуска наблюдаются сторонние шумы и стуки ползуна или распорной плиты, то машину следует оставить и подтянуть пружину.
Все контрольные показатели при обкатке фиксируются в акте, который нужно хранить вместе с формуляром установки.
Запуск, использование и остановка дробилки
Перед началом работы оператор должен осмотреть загрузочный отсек и убедиться, что в нем нет никаких лишних предметов.
Для запуска следует включить отвальный транспортер, запустить саму машину и включить питатель или питающий транспортер.
В процессе работы агрегата оператор должен:
- следить за равномерностью загрузки;
- не допускать переполнения загрузочной камеры;
- следить, чтобы в исходном материале не было недробимых продуктов или кусков слишком больших размеров;
- контролировать чтобы в зоне разгрузки не возникал подпор измельченного сырья.
Для остановки СМД 110 по завершении рабочего процесса сначала отключается питающий транспортер. После выработки всего находящего в камере дробления материала нужно отключить дробильную установку, и после этого отвальный транспортер.
Меры безопасности
Технологический процесс с использованием щековой дробилки СМД 110 должен происходить в строгом соответствии с нормативными правилами и требованиями ГОСТа. К работе допускать можно только тех, кто прошел инструктаж.
При эксплуатации дробилки запрещается:
- подавать к загрузке негабаритный камень;
- освобождать зев от дробленных продуктов руками;
- проводить установочные, регулировочные или ремонтные работы на работающей дробилке.
Все работники должны быть оснащены перчатками и средствами защиты от шума. В темное время суток запрещается работать на неосвещенной площадке.
Техническое обслуживание СМД-110
Для полноценной работоспособности и продуктивности щековой дробилки СМД 110 необходимо выполнять техобслуживание и комплекс плановых ремонтов:
- вовремя менять на новые изношенные детали;
- проводить смазку щеки, электродвигателя и других конструктивных элементов;
- как минимум раз в месяц проверять нагрев подшипников.
Соблюдение порядка и сроков технического обслуживания выступает гарантией долговечной и высокопроизводительной работы дробильной техники.
← назад к списку новостей
Щековая дробилка СМД-110 характеристики и обслуживание
СМД-110 – многоцелевая щековая дробилка для дробления горных пород разной степеней прочности, а также некоторых материалов из металла. В статье рассмотрены устройство и возможности этого оборудования, а также преимущества и особенности обслуживания.
Содержание статьи
- 1 Возможности
- 2 Устройство
- 3 Особенности работы
- 4 Краткие характеристики СМД-110
- 5 Способы ремонта СМД-110
- 6 Методики ремонта СМД-110
- 7 Преимущества СМД-110
- 8 Недостатки СМД-110
- 9 Заключение
Возможности
- Переработка самых распространенных видов горных пород, среди которых базальт, мрамор, диабаза, гранит и прочие высокоабразивные материалы.
- Возможность работать с породами с пределом прочности до 300 Мпа во время сжатия.
- Высокая производительность, глубокая конструкция камеры с повышенной вместимостью.
- Эффективное и быстрое измельчение и получение на выходе равномерных гранул.
- Во время сжатия рабочих поверхностей дробили создается повышенное напряжение сдвига и сжатия, что обеспечивает высокую эффективность разрушения горных материалов.
- Зазор выпускного отверстия можно корректировать в широком диапазоне с помощью регулировочного устройства с эргономичной конструкцией сальника.
- Одна щека дробилки — неподвижная, а вторая щека смонтирована на шатуне, необходимого для перемещения верхнего край щеки для ее последующего раскачивания.
- В варианте с щекой со сложным качением более высокое напряжение в момент сдвига, чем у «простого» варианта. Это необходимо для создания более высокой нагрузки на обрабатываемую породу, а также достижения оптимальной входной крупности.
- Удобство в обслуживании благодаря надежной и безопасной системе смазки.
- Низкий уровень шума и минимум пыли при многочасовой работе
- Сбалансированное энергопотребление.
Устройство
Конструктивную основу щековой дробилки СМД-110 образуют следующие составные части:
- Рама
- Пластина и запирающая пружина
- Боковая футеровка
- Щеки
- Регулировочная плита
- Панель для дробления
- Ось и шкив
- Опоры, шатуны, валы, защитная распорка.
Особенности работы
- Главным рабочим органом устройства СМД-110 являются ее рабочие поверхности, которые разрушают материал посредством сжатия под высоким давлением.
- В самом простом варианте одна щека дробилки качается по прямой или круговой линии, а в сложном исполнении качение является замкнутым и криволинейным.
- Во время дробления при работающем электромоторе настраивается зазор разгрузочной щели для того, чтобы подобрать требуемый размер готового продукта.
Краткие характеристики СМД-110
Типоразмер – ЩДС-6х9
Размеры исходного материала – до 500 мм
Мощность электромотора – 75 кВт
Габариты без учета основного привода (длина/ширина/высота) – 2700х2500х2600 мм
Общий вес – 18.
4 т
Способы ремонта СМД-110
1.Централизованное обслуживание – для его проведения задействуются возможности ремонтно-механического цеха и различных подрядных организаций. Такое обслуживание проводится на случай необходимости ремонта большого количества оборудования со схожей конструкцией и компактными габаритами, чтобы обеспечить максимальное удобство в процессе его доставки на ремонтно-механический цех для последующего ремонта.
2.Децентрализованное обслуживание – осуществляется в случае необходимости ремонта разнотипного оборудования с разной конструкцией и характеристиками. Такой способ задействуется силами цехового персонала. Он получает все необходимые запчасти смд 110 от ремонтно-механического цеха, который может забрать оборудование только при серьезной неисправности.
3.Смешанный тип обслуживания – включает в себя децентрализованный осмотр и капитальный централизованный ремонт оборудования.
Методики ремонта СМД-110
- Обезличенный – используется для ремонта однотипного оборудования с одинаковыми комплектующими. В этом методе нет необходимости закупать или восстанавливать поврежденную запчасть для отдельно взятого оборудования, поскольку все детали – взаимозаменяемые.
- Необезличенный – предусматривает использование разных запчастей, несовместимых друг с другом при обслуживании разнотипного оборудования. Деталь разбирают, восстанавливают и, таким образом, получают компонент для «вторичной» сборки оборудования.
- Поточный – проводится непосредственно на рабочем месте со строгим соблюдением технологической последовательности и ритма.
- Агрегатный – является разновидностью обезличенного ремонта, особенностью которого является замена поврежденных узлов на новые.
В этом методе нет необходимости закупать или восстанавливать поврежденную запчасть для отдельно взятого оборудования, поскольку все детали – взаимозаменяемые.Преимущества СМД-110
- Совместимость с влажными и сухими материалами. Заявленный допустимый предел их прочности на сжатие составляет 2500 кг/кв. см.
- Простая и неприхотливая конструкция с минимальным количеством деталей, что обеспечивает надежность в длительной эксплуатации.
- Компактные габариты, мобильность и удобство в транспортировке.
Недостатки СМД-110
- Невозможность обработки вязкоупругих материалов, среди которых древесина и полимеры, а также ряд особых металлических сплавов.
- Невозможность дробления плоских материалов, которые могут беспрепятственно проходить через разгрузочную щель.
- Цикличная работа электродвигателя и неравномерная пиковая нагрузка, для выравнивания требуется установка массивного маховика.
Заключение
Щековая дробилка СМД-110 — универсальное средство для эффективного дробления распространенных горных пород. Низкий уровень шумов и вибраций в сочетании с высокой производительностью и надежностью способствует комфортной и продуктивной работе штатного персонала, которого не затруднит осмотр оборудования прямо на рабочем месте благодаря его простой конструкции. К тому же, для этой щековой дробилки хорошо подходит обезличенный метод ремонта, который считается менее трудоемким и затрагивает меньше материальных и человеческих ресурсов. В целом, многолетний опыт использования щековой дробилки СМД-110 показывает, что это устройство может справится с дроблением большого объема ценных горных пород без существенных издержек.
Дробилки Щековые
Дробилка щековая СМД-108 (ЩДС-2,5х9) предназначена для дробления горной породы, строительного мусора с пределом прочности при сжатии 300Мпа и максимальным куском 210 мм.
Технические характеристики щековой дробилки СМД-108
Параметр | СМД-108 |
Типоразмер | ЩДС- 2,5х9 |
Размер куска исходного материала, наибольший, мм | 210 |
Ширина разгрузочной щели, мм | 25-60 |
Производительность, м³/ч | 15-31 |
Мощность двигателя основного привода, кВт | 45 |
Масса, т | 8,4 |
Габаритные размеры без привода L x b x h, не более,мм | 1960х2250х1720 |
Дробилка щековая СМД-109А (ЩДС-4х9) предназначена для дробления горной породы, строительного мусора с пределом прочности при сжатии 300Мпа и максимальным куском 340 мм.
Технические характеристики щековой дробилки СМД-109А
Параметр | СМД-109А |
Типоразмер | ЩДС-4х9 |
Размер куска исходного материала, наибольший, мм | 340 |
Ширина разгрузочной щели, мм | 40-90 |
Производительность, м³/ч | 23-53 |
Мощность двигателя основного привода, кВт | 45 |
Масса, т | 10,8 |
Габаритные размеры без привода L x b x h, не более,мм | 2500х2400х2200 |
Дробилка щековая СМД-110 (ЩДС-6х9) предназначена для дробления горной породы, строительного мусора с пределом прочности при сжатии 300Мпа и максимальным куском 500 мм.
Технические характеристики щековой дробилки СМД-110
| Параметр | СМД-110 |
Типоразмер | ЩДС-6х9 |
Размер куска исходного материала, наибольший, мм | 500 |
Ширина разгрузочной щели, мм | 75-130 |
Производительность, м³/ч | 58-104 |
Мощность двигателя основного привода, кВт | 75 |
Масса, т | 18,4 |
Габаритные размеры без привода L x b x h, не более,мм | 2700х2500х2600 |
Дробилки ЩЕКОВЫЕ — СМД 111
Щековые дробилки оснащаются устройствами регулировки размера выходной щели и применяются для первичного и для вторичного дробления различных материалов.

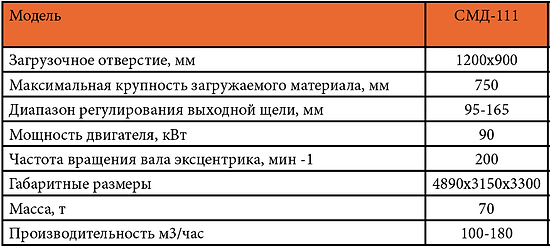

Технические характеристики щековой дробилки СМД-111Б
Параметр | СМД-111Б |
Типоразмер | ШДП-9х12 |
Размер приемного отверстия, мм
|
|
Наибольший размер куска исходного материала, мм | 750 |
Ширина выходной щели в фазе раскрытия, мм | 130±35 |
0бъемная производительность при номинальной ширине выходной щели, м³/ч | 180 |
Установленная мощность электродвигателя привода, кВт, не более | 90 |
Частота вращения вала главного, об/мин | 200+10 |
Масса, т | 70 |
Дробилка щековая — универсальная машина для первичного и вторичного дробления материалов.
Щековые дробилки используются при работах с горными породами любых прочностей, некоторыми металлическими материалами и шлаками. Применение дробилки щековой невозможно на вязкоупругих материалах: полимерах, древесине, некоторых металлических сплавах. Ещё одно название дробилки щековой дробилка смд.
Принцип работы дробилки смд основан на сжатии рабочими поверхностями материала, это приводит к возникновению больших напряжений сжатия и сдвига, что разрушает материал.
Дробилка щековая (дробилка смд) применяется на различных прочных и хрупких материалах в промышленности по переработке первичной горной породы, в металлургии на шлаках, в производстве строительного камня и щебня, а также в лабораторных условиях.
Большой опыт промышленной эксплуатации щековых дробилок (дробилок смд) позволяет говорить о зависимости крупности дробленого продукта от выставленной ширины разгрузочной щели. Работу дробилки смд легко спрогнозировать.
Материал в щековую дробилку может поступать с естественной влажностью, нормальная работа возможна при влажности материала не более 6-8%.
После дробления материал подлежит разделению на классифицирующем оборудовании по крупностям готовых фракций. Дробилка щековая (дробилка смд) проста в эксплуатации и обслуживании.
Дробилки ЩЕКОВЫЕ — СМД 118
Щековые дробилки оснащаются устройствами регулировки размера выходной щели и применяются для первичного и для вторичного дробления различных материалов.
Технические характеристики щековой дробилки СМД-118Б
Параметр | СМД-118 | СМД-118Б |
Типоразмер | ШДП-12х15 | ШДП-12х15 |
Размер приемного отверстия, мм
|
|
|
Наибольший размер куска исходного материала, мм | 1000 | 1000 |
Ширина выходной щели в фазе раскрытия, мм | 155±40 | 155±40 |
0бъемная производительность при номинальной ширине выходной щели, м³/ч | 310 | 310 |
Установленная мощность электродвигателя привода, кВт, не более | 160 | 160 |
Частота вращения вала главного, об/мин | 170+10 | 170+10 |
Масса, т | 145,2 | 133,6 |
Дробилка щековая — универсальная машина для первичного и вторичного дробления материалов.
Щековые дробилки используются при работах с горными породами любых прочностей, некоторыми металлическими материалами и шлаками. Применение дробилки щековой невозможно на вязкоупругих материалах: полимерах, древесине, некоторых металлических сплавах. Ещё одно название дробилки щековой дробилка смд.
Принцип работы дробилки смд основан на сжатии рабочими поверхностями материала, это приводит к возникновению больших напряжений сжатия и сдвига, что разрушает материал.
Дробилка щековая (дробилка смд) применяется на различных прочных и хрупких материалах в промышленности по переработке первичной горной породы, в металлургии на шлаках, в производстве строительного камня и щебня, а также в лабораторных условиях.
Большой опыт промышленной эксплуатации щековых дробилок (дробилок смд) позволяет говорить о зависимости крупности дробленого продукта от выставленной ширины разгрузочной щели. Работу дробилки смд легко спрогнозировать.
Материал в щековую дробилку может поступать с естественной влажностью, нормальная работа возможна при влажности материала не более 6-8%.
После дробления материал подлежит разделению на классифицирующем оборудовании по крупностям готовых фракций. Дробилка щековая (дробилка смд) проста в эксплуатации и обслуживании.
Дробилки ЩЕКОВЫЕ — СМД 117
Щековая дробилка — это универсальное устройство для измельчения твердых материалов путем взаимодействия двух щек (плит), одна из которых приводится в движение, а вторая является неподвижной. Величина куска конечного материала определяется выставленным размером выходной щели дробилки.
Технические характеристики щековой дробилки СМД-117
Параметр | СМД-117 |
Типоразмер | ШДП-15х21 |
Размер куска исходного материала, наибольший, мм | 1300 |
Ширина разгрузочной щели, мм | 180±40 |
Производительность, м³/ч | 600 |
Мощность двигателя основного привода, кВт | 250 |
Масса, т | 243, |
TE Возможности подключения 110 кОм, ±1%, 3 Вт, толстопленочный резистор для поверхностного монтажа, 2512, цена от 31 рупий за единицу, технические характеристики и характеристики 2512, цена от 31 рупий за единицу, технические характеристики и особенности
₹ 31
Получите последнюю цену
DataShete DataShing
| Номер детали | 3522110KFT |
Максимум. 0017 +155°C | |
| Maximum Operating Voltage | 250 V |
| Dimensions | 6.35 x 3.2 x 1.1 mm |
| Brand | TE Connectivity |
| Resistance | 110 kΩ |
Просмотреть полные спецификации
Получить лучшую цену 53/8, Джай Сантоши Маа, 2-й этаж, 1-я главная дорога, Шешадрипурам, Восточный Маллесварам, Бангалор — 560020, р-н. Бангалор, Карнатака
Позвоните по номеру +91-8047637916
0,07 ₹/шт. Бангалор, штат Карнатака
Позвоните по телефону +91-81470
Запросите цену
Свяжитесь с поставщиком
Ametek Electronics
Grant Road, Mumbai, MaharashtraShop Floor No. 1, Virthal Shamgra Road, Madan Mangion 400007, р-н. Мумбаи, Махараштра
Позвоните +91-8048617750
₹ 0,85/ пьеса
Контактный поставщик
Maulee Electronics
Worli, Mumbai, Maharashtrashop 138, около Golphadevi Mandir, Golphadevi Road, Worli, Mumbai, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030.
Mumbai, Maharashtra
Позвоните по телефону +91-8047636900
₹ 8/шт.
S S Impex
Lamington Road, Mumbai, Maharashtra 1st Floor 9, Alankar Building, Balaram Street, Badar Baug, Lamington Road, Mumbai — 400004, Dist. Мумбаи, Махараштра
Позвоните +91-7942563357
₹ 0,10/ Piece
Контактный поставщик
Suraj Electronics
Chandni Chowk, New Delhi 1687/306, 3rd Floor, Bhagirth Place , Chowki -Chow -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki.
Звоните +91-8048951884
0,12 ₹/ шт.
Свяжитесь с поставщиком
SR Techtronics
Бангалор, Карнатака 639/329, Shivanahalli Jakkur Road, Surabhi Layout Yelahanka, Бангалор — 560064, Dist. Бенгалуру, Карнатака
Позвоните +91-8048263358
₹ 10/ Piece
Контактный поставщик
Adinath Electronics
Girgaon, Mumbai, Maharashtra 375/377, Babu Building, Office No.12, 1ST, 1ST, 1ST, 1ST, 1ST.
— 400007, р-н р-н. Мумбаи, Махараштра
Звоните +91-8048961542
₹ 0,08/шт. Тан, Махараштра
Позвоните +91-8048272629
₹ 0,06/ Piece
Контактный поставщик
D.C. Компоненты
Мумбаи, Махараштра 19/20, 1-й, грант-здание, Topiwala Lane, off drbhadkatra 19/20, 1st, Manca Build — 400007, р-н р-н. Мумбаи, Махараштра
Call +91-8047650195
₹ 0.10/ Piece
Contact Supplier
Electronics House
Naraina, New Delhi A-26, 3rd Floor, Naraina Industrial Area Phase -2, Naraina, New Delhi — 110028
Звоните по номеру +91-8047638936
0,08 ₹/ шт. (Восток), Мумбаи — 400007, р-н. Мумбаи, Махараштра
Позвоните +91-8048979375
₹ 0,07/ Piece
Контактный поставщик
Аналогичные продукты, связанные с этим элементом
Vishay 10 ω, 1%, 0,5 W, толщина SMD Film Restoc
ЧАСТЬ №
CRCW080510R0FKEAHP
Максимальная рабочая температура
+155 ° C
Размеры
2 x 1,25 x 0,45 мм
.
0207
₹ 20
Номер детали
CMB02070X1009JB200
Максимальная рабочая температура
+125 ° C
Максимальное рабочее напряжение
500 В
Подробности
VISHALE 100008 500 В
. Резистор пленки, 0805
₹ 303
Номер детали
CRCW080510R0JNEAIF
Максимальная рабочая температура
+155 ° C
Dimensions
2 x 1,25 x 0,45 мм
.0009
Vishay 10 Ω, ±1%, 2 W, SMD Thick Film Resistor, 4527
₹ 120
Part Number
WSC452710R00FEA
Maximum Operating Temperature
+275°C
Dimensions
11.56 x 6.98 x 4,24 мм
Подробности просмотра
Vishay 10 ω, ± 5%, 0,1 Вт, пленок -резистор толщиной SMD, 0603
₹ 6
Номер детали
9000. 9000. 9000. 9000. 9000 9000. 9000. 9000. 9000. 9000 9000 9000. 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000.
9000 9000 9000. 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000.1.55 x 0.85 x 0.45 mm
View Details
Vishay 10 Ω, ±0.1%, 0.2 W, SMD Thick Film Resistor, 0805
₹ 162
Part Number
PATT0805E10R0BGT5
Maximum Operating Temperature
+ 250 ° C
Размеры
2,03 x 1,27 x 0,38 мм
Подробности просмотра
Vishay 10 ω, ± 5%, 25 Вт, пленка для толщины SMD, до 252
₹ 530
. ЧАСТЬ
DTO025C1T1T3C1T1T1T3C1T3C10.
Maximum Operating Temperature
+150°C
Dimensions
8.2 x 7.3 x 2.8 mm
View Details
Vishay 10 Ω, ±0.1%, 0.1 W, SMD Thick Film Resistor, 0603
₹ 1.07 Lakh
ЧАСТЬ НОМЕР
TNPW060310R0BEEA
Максимальная рабочая температура
+125 ° C
Размеры
1,6 x 0,5 мм
Детали просмотра
Vishay 10 ω, ± 1%, 0,063 W, SM -ARTIOR.9
₹ 3750
Номер детали
CRCW040210R0FKED
Максимальная рабочая температура
+155 ° C
Dimensions
1 x 0,5 x 0,35 мм
Подробности
VISHALE 10,35 мм
.
Пленочный резистор толстого SMD, до 263
₹ 720
Номер детали
D2TO035C10R00FTE3
Максимальная рабочая температура
+175 ° C
Размеры
10,5 x 15.4 x 4,5 мм
.0009
Vishay 10 Ω, ±1%, 20 W, SMD Thick Film Resistor, TO-263
₹ 867
Part Number
D2TO020C10R00FTE3
Maximum Operating Temperature
+155°C
Dimensions
10.5 x 4,5 x 15,4 мм
Подробности просмотра
Vishay 10 ω, ± 5%, 0,25 Вт, пленка толщина SMD, 1206
₹ 15
Номер детали
CRCW120610R0JNEAIF
Максимум.
размеры
3,2 x 1,6 x 0,55 мм
Подробности просмотра
Vishay 10 Ом, ± 5%, 0,063 Вт, резистор пленки толщиной SMD, 0402
₹ 49,269
Номер детали
Crcw040210 269
40009
Crcw040210 269
40009
₹ 49,269
,.+155°C
Размеры
1 x 0,5 x 0,35 мм
Подробнее
Vishay 10 Ом, ±1%, 0,25 Вт, SMD толстопленочный резистор, 1206
Доступно 02 02 Цена по запросуBrand
Vishay
Resistance
10 Ω
Wattage
0.
25 W
View Details
Vishay 10 Ω, ±1%, 0.2 W, SMD Thick Film Resistor, 0402
₹ 2
Part Number
CRCW040210R0FKEDHP
Максимальная рабочая температура
+155 ° C
Размеры
1 x 0,5 x 0,3 мм
Детали просмотра
Спецификации TE Connection 110 Kom, ± 1%, 3 W, SMD. 2512
Информация о продукте
| Номер детали | 3522110KFT |
| Максимальная рабочая температура | +155°С |
| Максимальное рабочее напряжение | 250 В |
| Размеры | 6,35 х 3,2 х 1,1 мм |
| Марка | TE-соединение |
| Сопротивление | 110 кОм |
| Мощность | 3 Вт |
| Тип упаковки | 2512 |
| Допуск | ±1% |
Дополнительные сведения
| Минимальная рабочая температура | -55°С |
| Серия | 3522 |
Фото продукта
Расскажите нам, что вам нужно
Принять продавца
детали
Подтвердить сделку
Оплата с IndiaMART
Расскажите нам, что вам нужно, и мы поможем вам получить цитаты
Я согласен с условиями и политикой конфиденциальности
В вашем браузере отключен JavaScript.
Чтобы продолжить, включите JavaScript в своем браузере.
Щелкните здесь, чтобы узнать, как включить JavaScript в вашем браузере.
Ищу Просто предоставьте несколько деталей, и мы поможем вам быстро рассчитать стоимость!
Я согласен с условиями и политикой конфиденциальности
1
Есть требования?
Лучшая цена
TE Connectivity 110 Ом, ±5%, 5 Вт, SMD толстопленочный резистор, цена от 47 рупий за единицу, технические характеристики и характеристики
Спецификация
| Номер детали | SMW5110RJT |
| Максимальная рабочая температура | +200°C |
| Maximum Operating Voltage | 500 V |
| Dimensions | 13.5 x 7.3 x 6.8 mm |
| Brand | TE Connectivity |
| Resistance | 110 Ω |
Просмотреть полные спецификации
Получить лучшую цену 53/8, Джай Сантоши Маа, 2-й этаж, 1-я главная дорога, Шешадрипурам, Восточный Маллесварам, Бангалор — 560020, р-н.
Бангалор, Карнатака
Позвоните по номеру +91-8047637916
0,07 ₹/шт. Бангалор, штат Карнатака
Позвоните по телефону +91-81470
Запросите цену
Свяжитесь с поставщиком
Ametek Electronics
Grant Road, Mumbai, MaharashtraShop Floor No. 1, Virthal Shamgra Road, Madan Mangion 400007, р-н. Мумбаи, Махараштра
Позвоните +91-8048617750
₹ 0,85/ пьеса
Контактный поставщик
Maulee Electronics
Worli, Mumbai, Maharashtrashop 138, около Golphadevi Mandir, Golphadevi Road, Worli, Mumbai, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030, 400030. Mumbai, Maharashtra
Позвоните по телефону +91-8047636900
₹ 8/шт.0008 S S Impex
Lamington Road, Mumbai, Maharashtra 1st Floor 9, Alankar Building, Balaram Street, Badar Baug, Lamington Road, Mumbai — 400004, Dist. Мумбаи, Махараштра
Позвоните +91-7942563357
₹ 0,10/ Piece
Контактный поставщик
Suraj Electronics
Chandni Chowk, New Delhi 1687/306, 3rd Floor, Bhagirth Place , Chowki -Chow -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki -Chowki.
Звоните +91-8048951884
0,12 ₹/ шт.
Связаться с поставщиком
SR Techtronics
Бангалор, Карнатака 639/329, Shivanahalli Jakkur Road, Surabhi Layout Yelahanka, Бангалор — 560064, Dist. Бенгалуру, Карнатака
Позвоните +91-8048263358
₹ 10/ Piece
Контактный поставщик
Adinath Electronics
Girgaon, Mumbai, Maharashtra 375/377, Babu Building, Office No.12, 1ST, 1ST, 1ST, 1ST, 1ST. — 400007, р-н р-н. Мумбаи, Махараштра
Звоните +91-8048961542
₹ 0,08/ шт.
Свяжитесь с поставщиком
Hrhindia’S
Kalyan, Thane, Maharashtra G — A003/B — 008, Madhav Ashram No 2, Shiv Mandir Road, Dombivali East, Kalyan — 1, 421. Тан, Махараштра
Позвоните +91-8048272629
₹ 0,06/ Piece
Контактный поставщик
D.C. Компоненты
Мумбаи, Махараштра 19/20, 1-й, грант-здание, Topiwala Lane, off drbhadkatra 19/20, 1st, Manca Build — 400007, р-н р-н. Мумбаи, Махараштра
Call +91-8047650195
₹ 0.
10/ Piece
Contact Supplier
Electronics House
Naraina, New Delhi A-26, 3rd Floor, Naraina Industrial Area Phase -2, Naraina, New Delhi — 110028
Звоните по номеру +91-8047638936
0,08 ₹/ шт. (Восток), Мумбаи — 400007, р-н. Мумбаи, Махараштра
Позвоните +91-8048979375
₹ 0,07/ Piece
Контактный поставщик
Аналогичные продукты, связанные с этим элементом
Vishay 10 ω, 1%, 0,5 W, толщина SMD Film Restoc
ЧАСТЬ №
CRCW080510R0FKEAHP
Максимальная рабочая температура
+155 ° C
Размеры
2 x 1,25 x 0,45 мм
. 0207
₹ 20
Номер детали
CMB02070X1009JB200
Максимальная рабочая температура
+125 ° C
Максимальное рабочее напряжение
500 В
Подробности
VISHALE 100008 500 В
. Резистор пленки, 0805
₹ 303
Номер детали
CRCW080510R0JNEAIF
Максимальная рабочая температура
+155 ° C
Dimensions
2 x 1,25 x 0,45 мм
.
0009
Vishay 10 Ω, ±1%, 2 W, SMD Thick Film Resistor, 4527
₹ 120
Part Number
WSC452710R00FEA
Maximum Operating Temperature
+275°C
Dimensions
11.56 x 6.98 x 4,24 мм
Подробности просмотра
Vishay 10 ω, ± 5%, 0,1 Вт, пленок -резистор толщиной SMD, 0603
₹ 6
Номер детали
9000. 9000. 9000. 9000. 9000 9000. 9000. 9000. 9000. 9000 9000 9000. 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000. 9000 9000 9000. 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000.1.55 x 0.85 x 0.45 mm
View Details
Vishay 10 Ω, ±0.1%, 0.2 W, SMD Thick Film Resistor, 0805
₹ 162
Part Number
PATT0805E10R0BGT5
Maximum Operating Temperature
+ 250 ° C
Размеры
2,03 x 1,27 x 0,38 мм
Подробности просмотра
Vishay 10 ω, ± 5%, 25 Вт, пленка для толщины SMD, до 252
₹ 530
.
ЧАСТЬ
DTO025C1T1T3C1T1T1T3C1T3C10.
Maximum Operating Temperature
+150°C
Dimensions
8.2 x 7.3 x 2.8 mm
View Details
Vishay 10 Ω, ±0.1%, 0.1 W, SMD Thick Film Resistor, 0603
₹ 1.07 Lakh
ЧАСТЬ НОМЕР
TNPW060310R0BEEA
Максимальная рабочая температура
+125 ° C
Размеры
1,6 x 0,5 мм
Детали просмотра
Vishay 10 ω, ± 1%, 0,063 W, SM -ARTIOR.9
₹ 3750
Номер детали
CRCW040210R0FKED
Максимальная рабочая температура
+155 ° C
Dimensions
1 x 0,5 x 0,35 мм
Подробности
VISHALE 10,35 мм
. Пленочный резистор толстого SMD, до 263
₹ 720
Номер детали
D2TO035C10R00FTE3
Максимальная рабочая температура
+175 ° C
Размеры
10,5 x 15.4 x 4,5 мм
.0009
Vishay 10 Ω, ±1%, 20 W, SMD Thick Film Resistor, TO-263
₹ 867
Part Number
D2TO020C10R00FTE3
Maximum Operating Temperature
+155°C
Dimensions
10.
5 x 4,5 x 15,4 мм
Подробности просмотра
Vishay 10 ω, ± 5%, 0,25 Вт, пленка толщина SMD, 1206
₹ 15
Номер детали
CRCW120610R0JNEAIF
Максимум.
размеры
3,2 x 1,6 x 0,55 мм
Подробности просмотра
Vishay 10 Ом, ± 5%, 0,063 Вт, резистор пленки толщиной SMD, 0402
₹ 49,269
Номер детали
Crcw040210 269
40009
Crcw040210 269
40009
₹ 49,269
,.+155°C
Размеры
1 x 0,5 x 0,35 мм
Подробнее
Vishay 10 Ом, ±1%, 0,25 Вт, SMD толстопленочный резистор, 1206
Доступно 02 02 Цена по запросуBrand
Vishay
Resistance
10 Ω
Wattage
0.25 W
View Details
Vishay 10 Ω, ±1%, 0.2 W, SMD Thick Film Resistor, 0402
₹ 2
Part Number
CRCW040210R0FKEDHP
Максимальная рабочая температура
+155 ° C
Размеры
1 x 0,5 x 0,3 мм
Детали просмотра
Спецификации TE Connectivity 110 ω, ± 5%, 5 W, SMD.
0009
Информация о продукте
| Номер детали | СМВ5110РДЖТ |
| Максимальная рабочая температура | +200°С |
| Максимальное рабочее напряжение | 500 В |
| Размеры | 13,5 х 7,3 х 6,8 мм |
| Марка | TE-соединение |
| Сопротивление | 110 Ом |
| Мощность | 5 Вт |
| Допуск | ±5% |
Дополнительная информация
| Тип подключения | Припой |
| Минимальная рабочая температура | -55°С |
| Серия | СМ |
| Температурный коэффициент | ±200 частей на миллион/°C |
| Тип корпуса | Литой |
Фото продукта
RCP1206W110RJEC Чип-резистор Vishay / Dale
- Производитель :
- Вишай / Дейл
- Производитель Номер детали:
- РКП1206В110РДЖЭК
- Описание
- RES SMD 110 Ом 5% 2,4 Вт 1206
- Каталог
- Чип-резистор — для поверхностного монтажа
- Отправлено с
- Гонконг склад
- Ожидаемая дата отгрузки
- 08 октября — 12 октября 2022
Цена и комплектация
- Мин. :
- 1
:- Наличие :
- 0 шт.
Нет в наличии для покупки онлайн? Хотите более низкую оптовую цену? Пожалуйста, отправьте RFQ, мы ответим немедленно
- Количество
Цена за единицу товара
доб. Цена
Цена недоступна, запрос цен
RCP1206W110RJEC Технические характеристики
Vishay / Dale RCP1206W110RJEC Технические характеристики, атрибуты, параметры
- Серия: Active
- Пакет: DAPE & REL (TR)
- . 5%
- Мощность (Ватт): 2,4 Вт
- Состав: Толстая пленка
- Характеристики: Влагостойкий
- Температурный коэффициент: ±150 ppm/°C
- Рабочая температура: -65°C ~ 155°C
- Упаковка/футляр:1206 (3216 Метрическая система)
- Упаковка устройства поставщика:1206
- Характеристики:-
- Размер/размер: 0,122″» Д x 0,060″» Ш (3,10 мм x 1,52 мм)
- Высота — сидячая (макс. ): 0,025″» (0,64 мм)
- Количество выводов: 2
- Частота отказов: —
): 0,025″» (0,64 мм)Проблема с оплатой
Способ оплаты можно выбрать из четыре метода, показанные ниже: TT заранее (банковский перевод), Western Union, кредитная карта, PayPal.
Отличный сервис
Профессиональная платформа
Широкий ассортимент продукции
Различные способы оплаты
Только оригинальный компонент
Доставка на полной скорости
365 дней гарантии качества
Общая проблема
Если у вас есть какие-либо вопросы, вы можете быстро связаться с нами следующими способами:
Офис в Сингапуре
[email protected] +65 8942 2927
Офис в Гонконге
all@zeano8ens
s com
Офис в Великобритании
UKsales@zeanos.
com
Номер отслеживания также можно найти в истории заказов.
