Технически характеристики и свойства СИП панелей
SIP-панель — структурная теплоизоляционная панель (СТП) представляет собой трехслойный сэндвич, склеенный под прессом по особой технологии.

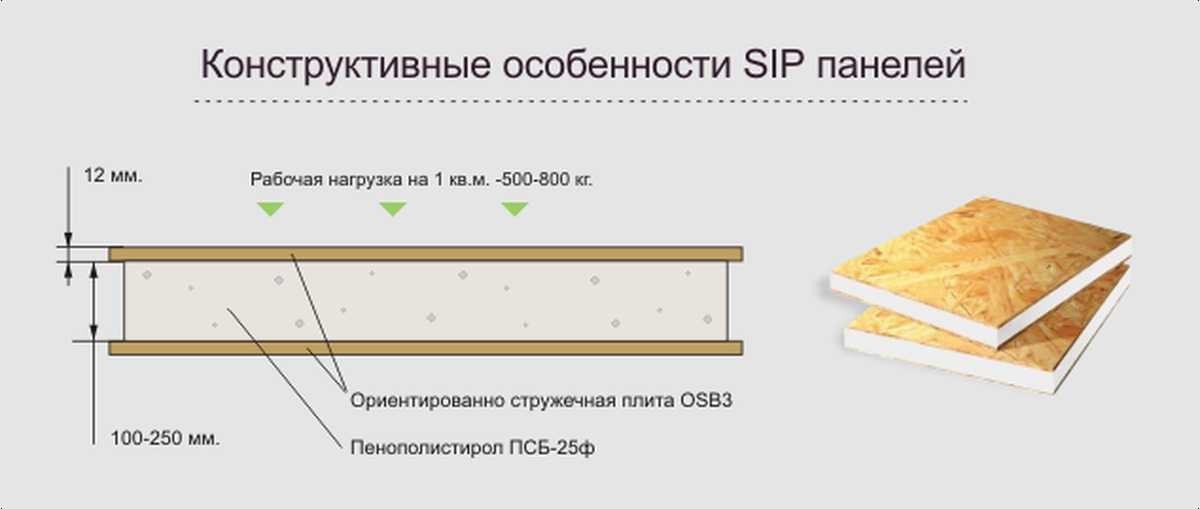

Верхним и нижним слоем служат плиты OSB-3, выполняющие конструктивные функции. Средний слой- пенополистирол ПСБ-С-25Ф производства НовоПласт
| Параметр | Значение параметра |
|---|---|
| Теплопроводность, Вт/(м-К) | 0,041 |
| Плотность, кг/м3 | 15,5-17 |
| Вид материала | Блоки, плиты |
| Плотность на сжатие при 10% деформации, МПа, не более | 0,08 |
| Предел прочности при изгибе, МПа, не более | 0,16 |
| Водопоглощение за 24 часа при полном погружении в воду, не более % объема | 3% |
| Влажность, не более | |
| Огнестойкость | Г1, В2, Д3 |
| Экологичность | не содержит химических соединений фреонового ряда, вредных для озоновой оболочки, не имеет запаха. Не образует пыли. Разрешено применение ПСБ как в строительстве, так и в контейнерах для пищевых продуктов. |
| Время самостоятельного горения плит, не более секунд | 4 |
| Срок службы | не менее 80 лет |
| Температура применения, °С | от -180 до +80 |
| Параметр | Значение параметра |
|---|---|
| Прочность | Объединенные в одну строительную систему сэндвич-панели способны выдержать горизонтальную нагрузку до 400 кг 1 кв.м., вертикальную – до 3 тонн. |
| Пожаробезопасность | Сооружения, построенные из КТП, соответствует 3-ей степени огнестойкости. Продолжительность удержания огня – 1 час. Поверхности и внутренние силовые конструкции обрабатываются огнебиозащитным составом (антипиреном), придающим материалу свойство самозатухания. |
| Экологичность | Панели соответствуют высоким требованиям экологической безопасности. |
| Теплоизоляция | Средний коэффициент сопротивления теплопередаче может варьироваться от 3,2 до 4,7 кв.м*С/Вт, что соответствует установленному нормативу (СНиП П 3-79) и превышает показатели таких конкурентных строительных материалов, как брус, пенобетон, керамзитбетон, кирпич, бетон. |
| Звукоизоляция | Звукопоглощающая способность панели достигает 74 дБ, что соответствует кирпичной кладке толщиной более 2,5 м |
Cроки строительства
Типовая сэндвич-панель представляет собой блок стены (или другой поверхности) площадью 3,5 кв.м (2,8м х 1,25м). Монтаж одной панели (нанесение монтажной пены в пазы, установка на обвязочный брус, крепление элементов саморезами) занимает около 10 минут. Для сравнения — по существующим нормативам для возведения 1 кв.
м кирпичной кладки толщиной 62 см каменщику требуется 4,33 часа (260 минут). Легкость конструкций (одна панель весит всего 60 кг) позволяет использовать столбчатый фундамент, возведение которого в среднем (в зависимости от проекта) с учетом планировки участка, разметки, бурения свай, выставления опалубки, связки арматурных конструкций, заливки бетоном занимает 5-7 рабочих дней. Обычный ленточный фундамент неглубокого залегания потребует как минимум удвоения этого срока, фундамент под массивный кирпичный дом (или просто цокольный этаж) увеличит срок в разы. Кроме того, благодаря отсутствию «мокрых» процессов (за исключением фундамента) строить дом из сэндвич-панелей можно в любое время года — хоть летом, хоть зимой.
Сборка среднестатистического дома площадью 120 кв.м занимает около недели. А полный цикл строительства (фундамент, сборка коробки, монтаж крыши, наружная отделка, внутренняя черновая) — 1,5 месяца.
Заказать
обратный звонок
Отправить свой проект
на расчет
Теплотехника
Дома из сэндвич-панелей с пенополистиролом по праву считаются самыми теплыми домами.
Для сравнения — какой должна быть толщина наружной стены из различных материалов, чтобы соответствовать существующим нормативам:
| Материал стен | q0 | ГКал год / 1 кв. м. |
|---|---|---|
| Кирпич строительный керамический 640 мм | 0,83 | 0,366 |
| Брус 150 мм + обшивка вагонкой | 1,12 | 0,494 |
| Брус 150 мм + обкладка кирпичом | 0,9 | 0,369 |
| Пенобетон 400 мм | 0,56 | 0,247 |
| Кирпич 380 мм + минвата 75 мм + вагонка | 0,57 | 0,251 |
| Сип-панель 124 мм | 0,43 | 0,189 |
| Сип-панель 174 мм | 0,29 | 0,128 |
Экономика эксплуатации
Однако, нормативы — это не самое главное.
Ведь можно жить в доме с любыми стенами, просто обогревая их. Но сколько энергии потребуется для обогрева Вашего дома? Чтобы прогреть дом из кирпича, Вы должны потратить определенное время и количество тепла на прогрев стен. Лишь дойдя до определенной кондиции такие стены перестанут потреблять тепло и позволят прогреть воздух в доме. В отличии от «традиционных» технологий строительства стены дома из сэндвич-панелей греть не нужно. В «термосе» из пенополистирола Вы сразу греете воздух — и в кратчайшие сроки получаете комфортную для проживания температуру. Остается лишь поддерживать ее на необходимом уровне, чтобы компенсировать теплопотери от окон и наружных дверей.Легкость конструкции.Данный фактор уже упоминался в связке с фундаментом (как возможность использования упрощенных его версий). Но не менее важным является и другой аспект этого «союза».Малый вес конструкции позволяет возводить дополнительные этажи поверх уже существующих без ощутимого увеличения нагрузок на имеющийся фундамент.
Характеристики СИП панелей |
Канадские дома очень популярны во многих странах мира. В России тоже все больше людей предпочитают строить дома по SIP технологии. Такой интерес к канадским домам наблюдается благодаря их многочисленным достоинствам и относительно невысокой цене. Основным элементом конструкции таких домов являются СИП панели, и именно их свойства в большой степени определяют достоинства дома.
СИП (SIP) панель состоит из двух ОСП (OSB) плит и вклеенного между ними пенополистирола, который выступает в качестве утеплителя. Несложная конструкция и не дорогие материалы, тем не менее, дают строительный материал с уникальным набором свойств. Хорошая теплоизоляция, прочность и легкость панелей вместе с каркасной конструкцией, делают канадские дома очень прочными, теплыми, долговечными и недорогими в строительстве.
Теплоизоляционные свойства.
Коэффициент теплопроводность пенополистирола составляет 0,037-0,042 Вт/(м·К)). Для примера коэффициент теплопроводности дерева 0,12 Вт/(м·К), пенобетона 0,29 Вт/(м·К), кирпича — 0,7 Вт/(м·К), бетона — 1,51 Вт/(м·К). То есть стена из пенополистирола толщиной 10 см по теплопроводности соответствует стене из дерева толщиной 30 см. Или стене из пенобетона толщиной 73 см или кирпичной стене толщиной 175 см.
Чем меньше теплопроводность тем меньше энергии будет тратиться на обогрев дома и соответственно меньше затрат на энергоносители. В среднем затраты на отопление дома из SIP панелей в 6–8 раз меньше чем на отопление обычных домов (деревянных или кирпичных с утеплением).
Сделаем расчет теплового сопротивления СИП панели толщиной 174 мм. (Тепловое сопротивление – величина обратная теплопроводности и используется для тепловых расчетов).
Коэффициент теплопроводности пенополистиролва марки ПСБ-С-25 равен 0,039 Вт/(м·К).
При толщине 0,15 м его теплопроводность будет составлять 0,039 Вт/(м·К) / 0,15 м = 0,26 Вт/К. Тепловое сопротивление (R) пенополистирола толщиной 15 см будет 1 / 0,26 Вт/К = 3,85 К/Вт
Коэффициент теплопроводности плит OSB-3 равен 0,13 Вт/(м·К). При толщине 24 мм (две плиты по 12мм) теплопроводность будет 0,13 Вт/(м·К) / 0,024м = 5,42 Вт/К, тепловое сопротивление будет 1/ 5,42 Вт/К = 0,18 К/Вт.
Тепловое сопротивление СИП панели будет равно R (утеплителя) + R (плит) = 3,85 К/Вт + 0,18 К/Вт = 4,03 К/Вт. Чем больше значение теплового сопротивления, тем меньше происходит теплопотерь, тем «теплее» стены.
Согласно строительным нормам для Москвы и области тепловое сопротивление ограждающих конструкций для дома постоянного проживания должно быть не менее 3,13 К/Вт, для административных зданий не менее 2,55 К/Вт. Видно, что СИП панель толщиной 174 мм вполне отвечает требованиям, более того существенно их превосходит.
Физико-механические свойства.
Хотя СИП панели сделаны из древесных плит и пенопласта, тем не менее, они выдерживают достаточно большие нагрузки. Например, SIP панель размерами 2,50х1,25 м и толщиной 174 мм выдерживает поперечную нагрузку 2 тонны. Она прогибается но не разрушается. Такая нагрузка соответствует нагрузке 640 кг/м2. Для сравнения, железобетонные плиты перекрытий, которые используются в строительстве выдерживаю нагрузку порядка 300 – 400 кг/м2. Согласно СНиП-ам расчетная нагрузка на эксплуатируемое перекрытия составляет – 150 кг/м2, расчетная максимальная снеговая нагрузка – 180 кг/м2. Очевидно, что характеристики СИП панели удовлетворяют этим требованиям.
При продольных нагрузках SIP панели выдерживают до 11 тонн на 1 м.п. То есть если взять дом с размерами 10 на 10 метров, то на эти стены можно нагрузить до 440 тонн (периметр стен 40 м.п. * 11 тонн). Такие характеристики с большим запасом перекрывают строительные нормы по нагрузкам на конструкции зданий.
Сразу возникает вопрос, откуда такая прочность, ведь панели сделаны из деревоплиты и, смешно сказать, из пенопласта. Да, сама по себе OSB плита достаточно гибкая и даже при не очень больших нагрузках прогибается. Про пенопласт, даже толщиной 150 мм, говорить не приходится. Но при склеивании этих разных по своим механическим свойствам материалов, появляется материал, который по прочности в несколько раз превосходит материалы, из которых он сделан.
Структурно СИП можно сравнить с двутавровой балкой. Пенная сердцевина работает как поперечная перегородка, а наружные твердые слои, как аналоги фланцев балки. Чем толще сердцевина, тем лучше панель противостоит поперечному изгибу. При продольном сжатии пенополистирол приклеенный к плитам не позволяет им выгибаться. При поперечном изгибе благодаря пенополистиролу одна из плит SIP панели сжимается, а другая растягивается обеспечивая всей конструкции высокую прочность на изгиб.
Допустимый прогиб панели измеряется следующим образом: длина пролета делится на коэффициент отклонения (L/480, L/360, L/240, L/180, где L – длина пролета).
Чем больше знаменатель в этом уравнении, тем меньше прогиб и тем жестче конструкция. Обычно, коэффициент L/360 применяется для расчета несущих способностей перекрытия, а L/240 – для несущих способностей кровли.
В таблице приведены данные по нагрузкам для СИП панели толщиной 174 мм.
| Прогиб | Длинна пролета | ||||
| 3050 мм | 3660 мм | 4270 мм | 4880 мм | 5490 мм | |
| L/360 | 340 кг/м2 | 236 кг/м2 | 172 кг/м2 | 122 кг/м2 | 95 кг/м2 |
| L/240 | 454 кг/м2 | 358 кг/м2 | 259 кг/м2 | 186 кг/м2 | 141 кг/м2 |
Что это означает? Например, если взять пролет 3050 мм, положить на него панель шириной 1 метр, и на каждый квадратный метр плиты положить по 340 кг, то плита прогнется на 8,5 мм ( 3050мм / 360 = 8,5мм)
Особо следует отметить, что в СИП панелях сочетается прочность и одновременно гибкость.
Это позволяет домам, построенным из таких панелей выдерживать даже сильные ветровые нагрузки и землетрясения без повреждения конструкции.
Вес панелей.
Не маловажным является, и малый вес СИП панелей. Плотность пенопласта используемого в панелях 25 кг/м3, плотность OSB-3 550 – 650 кг/м3. Поэтому 1 м2 СИП панели толщиной 174 мм весит всего 19 кг. К примеру вес 1 м2 стены из кирпича (толщиной в один кирпич – 25 см) будет весить от 300 до 475 кг. Получается что дом, построенный из СИП панелей приблизительно в 20 раз легче кирпичного. Небольшой общий вес канадских домов позволяет применять облегченные типы фундаментов, а это существенно снижает стоимость строительства.
Кроме того вес стандартной панели около 60 кг, а это значит что строительство можно проводить без использования тяжелой строительной техники. Малый вес плиты вместе с ее большими размерами позволяет быстро возводить дома. Все это существенно снижает затраты на строительство.
Пожаростойкость.
Дома, построенные по SIP-технологии, обладают третьей степенью огнестойкости, которая обеспечивает сдерживание огня на протяжении одного часа. SIP-панели обладают свойством самозатухания благодаря входящему в их состав антипирену. Герметичность дома и плотные стыки панелей препятствуют задымлению помещений и распространению огня. При горении SIP-панели выделяют в 7 раз меньше тепловой энергии, чем древесина, и на порядок меньше отравляющих веществ, что снижает опасность удушья в случае нахождения внутри дома.
Экологичность.
СИП панели – это новый для России строительный материал. И у нас до сих пор еще не проводились серьезные и всесторонние испытания этого материала. А отсутствие достоверной информации (на русском языке) приводит к недоверию и многочисленным домыслам, в том числе и о вредности плит OSB и пенополистрола.
SIP панели состоят из материалов, удовлетворяющих самым высоким требованиям экологической безопасности. Плита ОСП на 90 % состоит из древесной стружки, остальные 10 % — натуральные смолы, наполнители и отвердители, синтетический воск и соль борной кислоты, которая усиливает защитные свойства ОСП.
Обратите внимание, здесь нет фенола, формальдегида, бутанола. Пенополистриол производится из стирола – экологически безопасного вещества, использование которого не ограничено санитарно-гигиеническими нормативами. Этот материал гипоалергенен и в мировом производстве используется даже для изготовления пищевой упаковки и посуды.
Следует помнить, что технология производства плит OSB и самих SIP панелей пришла к нам из Северной Америки и Европы, где проблемами экологии серьезно озаботились намного раньше, чем нам стало известно само слово «экология». Научные учреждения Европы и Америки проводили многочисленные и всесторонние исследования SIP технологии, и все материалы этих исследований опубликованы и доступны, правда, на английском языке. СИП панели не выделяют в атмосферу вредные вещества, поэтому во всём мире их используют для строительства социальных и медицинских учреждений.
