Sdlg 936l технические характеристики: Фронтальный погрузчик SDLG 936L.. Техно Юнион

Фронтальный погрузчик SDLG 936L.. Техно Юнион

Технические характеристики

Описание товара

Грузоподъемность, т	3
Емкость ковша, м3	1,8
Ширина режущей кромки, мм	2510
Высота выгрузки (при раскрытии ковша под углом 45°)	2950
Отрывное усилие, кН	96
Продолжительность рабочего цикла, с	9,2
Тип рамы	Шарнирно-сочлененная с гидравлическим приводом
Максимальная скорость, км/ч	38
Эксплуатационная масса, т	10,7

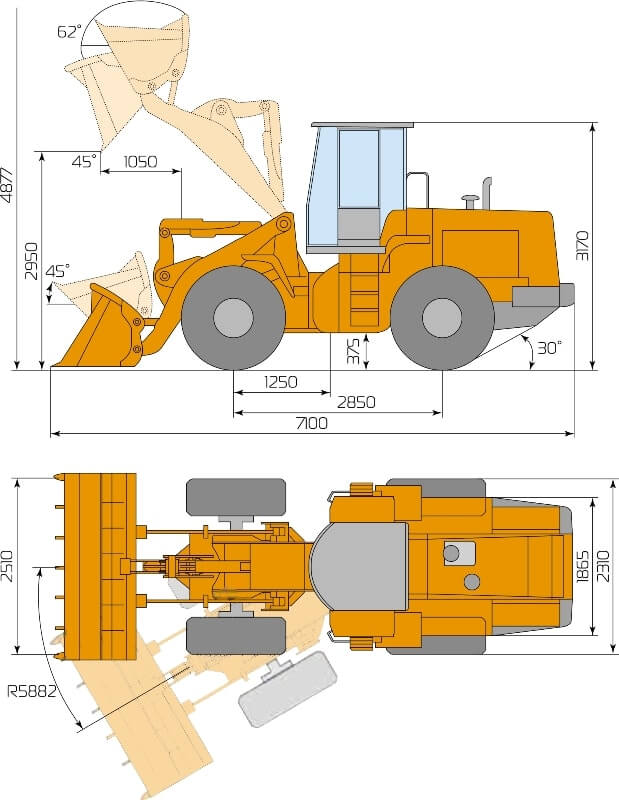

Габаритные размеры, (Д×Ш×В), мм	7100×2510×3170
Управление рабочим оборудованием	Джойстик
Двигатель
Тип	Дизель
Модель	Weichai WP6G125E22
Мощность, кВт (л. с.)	92 (125)
Удельный расход топлива, г/кВт*ч	215
Трансмиссия
Тип	Планетарная с переключением под нагрузкой, реверсивная
Число передач вперед	2
Число передач назад	1
Рулевое управление
Тип	Гидравлическое
Угол поворота колес, град.	38°
Минимальный радиус поворота (по кромке ковша), мм	5912
Рабочая гидравлика
Тип	Одноконтурная с одним насосом
Рабочее давление в гидросистеме, МПа	16,0
Заправочные емкости
Топливный бак, л	140
Гидравлика, л	130
Двигатель, л	13
Трансмиссия, л	45
Колеса
Шины	17,5-25
Давление в шинах, Мпа (передние)	0,333-0,353
Давление в шинах, Мпа (задние)	0,275-0,294

Опции

• Ковш увеличенного объема для легких и объемных грузов
• Ковш для тяжелых грунтов (скальный)
• Отвал (механический поворот)
• Вилы палетные
• Ковш челюстной
• Удлиненная стрела

Описание Фронтального погрузчика SDLG 936L

Фронтальный погрузчик SDLG 936L является одной из наиболее популярных моделей среди трехтонных машин. Благодаря своим габаритным размерам фронтальный погрузчик SDLG LG936L универсален в своем применении. Погрузчик может самостоятельно передвигаться по дорогам общего пользования, а при перевозке тралом не требуется специального разрешения.

Его можно использовать на бетонных заводах, в коммунальном хозяйстве, в дорожном строительстве. Стандартное оснащение – джойстик, кондиционер и магнитола.

Особенности погрузчика:

• Адаптированная и компактная конструкция. Представленные погрузчики серии LG 936L имеют небольшой радиус поворота, который обеспечен шарнирно-сочлененной рамой
• Удобство и эргономика. Кабина имеет увеличенную площадь обзора. Место оператора защищено от вибрации и рабочего шума
• Маневренность. Фронтальные китайские погрузчики LG 936L отличаются улучшенной управляемостью. Это обеспечивается гидросистемой с управлением джойстиком

Стандартная комплектация

Дополнительное оборудование

Доставка

фронтальный, 936, 933, 956, 953, 918, технические характеристики, навесное оборудование, цена

Погрузчик SDLG — это эффективная, производительная, удобная в работе и универсальная строительная спецтехника. Выпуск транспорта производят согласно технологии завода Вольво. Отличительные черты данного погрузчика от аналогичных по характеристикам машинам из Японии и Европы — низкая цена и высокая функциональность.

Назначение

Все модели погрузчика СДЛГ хорошо подходят для работы на строительных площадках. Ковш предназначен для перевозки насыпных материалов для строительства (стружка из дерева, горные камни, кварцевый песок, щепа, щебень). Подходит эта спецтехника и для работы в условиях ограниченной площади: на складах, в заводских помещениях, портах, участках железной дороги. Модели SDLG можно встретить на сельских угодьях и у коммунальщиков.

Зимой транспорт используют для очистки дорог от снега, а летом — для погрузки кормов и растений. Строители используют его круглый год.

SDLG 936

Фронтальный погрузчик SDLG LG936L отличается компактностью и повышенной функциональностью. Его используют там, где применить крупный транспорт нет возможности. Шарнирно-сочлененная конструкция придает повышенную маневренность, техника поднимает груз до 3 тонн.

Технические характеристики SDLG 936:

Читайте также:  Кран СМК: 10, 14, 7, 101, технические характеристики, автокран, модели

1. Вес — 10,7 т.
2. Заводской ковш имеет объем 1,8 м³, длина вылета — 105 см, ширина — 251 см. Он способен подниматься на высоту 2,95 м и осуществлять выгрузку, поднимается за 5,3 секунды.
3. 2 передачи передние, 1 — задняя.
4. Возможность развить скорость до 38 км/ч.
5. Мотор мощностью 92 кВт.
6. Бак вмещает 140 л топлива.
7. Усилие на отрыв — 10,5 т.

Модель SDLG 936L одноковшовая. Ковш погрузчика позволяет проводит доставку грузов, работы по погрузке и разгрузке, захват плоских предметов. Есть возможность работать с крупными и мелкоштучными, сыпучими и длинными грузами.

От других моделей данной марки машина отличается более современным внешним видом.

Техника имеет следующие достоинства:

1. Высокая рабочая производительность. 1 цикл включает в себя взятие груза, подъем стрелового механизма, транспортирование предмета к месту выгрузки. На все уходит 10 секунд. Для погрузки и разгрузки требуется 2-3 цикла.
2. Комфортная, эргономичная кабина оператора. Разработано сиденье, на котором человек в течение длительного времени может работать, не уставая.
3. Гидравлика для точного, удобного и эффективного управления дополнительными рабочими органами.
4. Простое обслуживание, быстрая замена деталей и рабочих органов делает технику универсальной, при этом снижается время простоя при возникновении неисправностей.

Двигатель, установленный производителем на спецтехнику, может быть:

1. Deutz (производство Германии). Дизельный двигатель 125 л.с. или 92 кВт. Объем 6,2 л. Особенности: прямая выдача горючего раствора и охладительной жидкости, высокоэффективная установка хорошей мощности, способная функционировать в сложных погодных условиях. Расход топлива — 220 г/кВт за 1 час работы.
2. Cummins (производство США). Характеристики: мощность 87кВт (118 лс), расход топлива — 202 г/кВт за 1 час работы, мотор — 5,9 л.
3. Yuchai (производство Китая). Этим двигателем оснащают машины, не подлежащие экспорту. Он уступает по мощностным, качественным и производительным характеристикам. Цена на транспорт с двигателем Yuchai ниже, но технические характеристики и надежность машины также отличаются в худшую сторону.

Очистку воздуха производят фильтры, продлевающие эксплуатацию элементов механизма. Они находятся в воздухозаборнике.

Ходовая часть:

1. 2 секции рамы, соединенные шарниром. Это позволяет осуществлять поворот с меньшим размахом на ограниченной площади.
2. Колесная формула 4х4. Максимальные нагрузки не влияют на степень устойчивости.
3. Трансмиссия инновационного типа обеспечивает плавный ход. Оба моста принимают одинаковую нагрузку, запас мощности и надежности благодаря этому увеличивается.
4. Бескамерные колеса (давление 4,5 бар).
5. Система торможения состоит из дисковых тормозов сухого типа, стояночный тормоз, рассчитанный на 4 колеса, пневматический привод имеет один контур.

Экономичная гидравлическая система с 1 шлангом имеет 1 контур с гидронасосом. Это позволяет максимально упростить управление. Давление гидросистемы 16 МПа.

Отличительные характеристики кабины оператора:

• высокая степень удобств и комфортное расположение рычагов;
• полный угол обзора;
• использование звукоизоляционного материала для внутренней обшивки;
• система кондиционирования воздуха;
• управление с помощью джойстика;
• амортизирующие подкладки в кресле;
• наличие автомагнитолы.

При разработке кабины были учтены такие факторы, как удобство оператора во время трудового процесса, простое и точное управление рабочими органами.

Эксплуатация и техническое обслуживание погрузчика максимально простое из-за модульного расположения основных узлов и механизмов. Места, подверженные загрязнениям и нуждающиеся в уходе, открыты для доступа. Заправочные блоки также оформлены удобными блоками. Осмотр и техобслуживание заключается в смазке основных элементов. В противном случае детали изнашиваются, срок эксплуатации сокращается. Межсервисные интервалы определяются с учетом карты.

SDLG 933

Фронтальный погрузчик SDLG LG933L — популярная модель 3-тонной спецтехники. Отличается от предыдущей модели рычаговым управлением.

Отличительные черты модели:

1. Сочленение передней и задней рамы с помощью шарниров.
2. Коробочный тип рамы.
3. Сварные соединения выполнены роботизированным оборудованием.
4. Двигатель с непосредственным впрыском и турбонаддувом. Мощность — 92 кВт.
5. Трансмиссия. 4 передачи (2 передних, 2 задних). Максимальная скорость перемещения 40 км/ч.
6. Техника удобная в работе и в перемещении на большие расстояния.
7. Повышенная нагрузочная надежность за счет специальной технологии изготовления мостов.
8. Рациональное распределение нагрузок между основными элементами машины. Хорошая устойчивость и проходимость.
9. Гидронасос повышенной мощности.
10. Полное сгорание топлива, экологически чистые выхлопные газы.

Технические характеристики:

1. Заводской ковш имеет объем 1,8 м³, длину вылета — 105 см, ширину — 251 см. Он производит выгрузку на высоте не более 2,95 м, поднимается за 5,3 секунды.
2. Топливный бак вмещает 130 л топлива.
3. Перенос сыпучего грунта на 1 метр.

Универсальная система крепления силового агрегата обеспечивает возможность использовать мощные немецкие моторы. На спецтранспорт в качестве навесных элементов можно установить челюстной ковш, стрелу, отвал, паллетные вилы.

Особенности и преимущества

Преимуществом погрузчика SDLG LG933L является возможность работать в сложных климатических условиях и при воздействии агрессивных сред, в том числе на химическом производстве. Такой эффект достигается благодаря использованию материалов, стойких к воздействию высоких и низких температур, и к химическим веществам.

Погрузчик LG933L

К особенностям техники относятся:

• простота техобслуживания и ухода обусловлена установкой больших по площади створок на капоте;
• за счет элементов рамы, соединенных шарнирно, погрузчик обладает небольшим радиусом поворота ковша;
• рациональное распределение нагрузки на мосты позволяет машине оставаться устойчивой в любых условиях;
• установленные трансмиссия с промежуточным валом и гидравлический трансформатор с одной турбиной дали погрузчику возможность поднимать большие грузы;
• силовая установка с прямым впрыском горючей смеси и турбонаддувом гарантирует высокую мощность и надежность;
• для манипуляций рабочим органом используются рычаги.

Фронтальный погрузчик SDLG LG933L

Вернуться к навигации

SDLG 956

Модель погрузчика обладает грузоподъемностью 5 т. Чаще всего данную технику используют в строительстве. Высокий спрос на изделие возник из-за качественных характеристик и невысокой цены. Основные характеристики модели SDLG 956L:

1. Рациональное соотношение тягового усилия, частоты вращения силовой установки и расхода топлива.
2. Рациональное распределение нагрузок между основными элементами машины. Хорошая устойчивость, проходимость и износостойкость.
3. Гидравлический цилиндр для точного, удобного и эффективного управления дополнительными рабочими органами.
4. 1 цикл включает в себя захват груза, подъем стрелового механизма, перемещение предмета к месту выгрузки. На все уходит 10 секунд.
5. Погрузчик SDLG lg956l имеет высоту выгрузки — 3,12 м.
6. Передачи: 2 передних, 1 задняя.
7. Заводской ковш имеет объем 3 м³.
8. Мощность двигателя 220 лс. Двигатель с непосредственным впрыском и турбонаддувом.
9. Максимальная скорость машины — 40,5 км/ч.
10. Эффективная система подавления шума и вибрации в кабине оператора.
11. Высокая производительность в сложных условиях работы.
12. Топливный бак вмещает 300 л топлива. Расход — 215 г/кВт за 1 час.
13. Трансмиссия: гидравлический трансформатор с двумя турбинами. Температура жидкости охлаждается на 15°С, пониженная скорость вращения элементов.
14. Шарнирное соединение передней и задней рамы.
15. Дополнительно можно установить подогреватель силовой установки и удлиненный стреловой механизм.
16. Обшивка кабины из материала низкой теплопроводности.
17. Защита основных элементов транспорта от агрессивных погодных условий.
18. Тормоза дискового типа, ручной стояночный тормоз.

Модель SDLG 956 имеет удобное расположение рычагов управления и плавный ход. Техобслуживание и эксплуатация устройства облегчена за счет рационального расположения основных элементов и узлов. Модель широко используется на строительных и промышленных площадках.

Устройство

Погрузчик ЛДЖИ 936 выполнен из двух рам – передней и задней, соединенных шарнирно-сочлененным способом. Все элементы производятся в процессе роботизированной сварки. Нагрузка распределена по всей конструкции, чтобы погрузчик имел максимальную устойчивость и нагрузочную способность. Конструктора установили планетарную трансмиссию LG-50. Трансмиссия имеет двухтурбинный гидротрансформатор, передачи переключаются под нагрузкой. Нагрузки разделили по мостам агрегата максимально оптимально, мосты lg936lполностью аналогичны мостам, установленным на погрузчики с пределом грузоподъемности в 5 тонн. Управление гидравлической системой агрегата происходит джойстиком в кабине оператора, что облегчает процесс управления.

Обязательно почитайте: Мини погрузчик мксм 800

SDLG 953

Модель SDLG 953 предназначена для погрузочно-разгрузочных и транспортировочных работ. Материал может быть сыпучим, волокнистым с высокой плотностью, хрупким. Справится машина и с тяжелыми бетонными конструкциями. Зимой ее можно использовать для уборки снега и мусора. В сельском хозяйстве машина демонстрирует неплохие бульдозерные возможности.

Технические характеристики погрузчика SDLG 953:

1. Продолжительность рабочего цикла 10,2 сек. Перекос ковша предотвращает система нивелировки.
2. Простое и точное управление, высокая маневренность.
3. Повышенная износостойкость и срок службы.
4. Расход топлива — 215 г/кВт за 1 час. Объем бака 270 л.
5. Адаптация к погодным условиям: охлаждение жидкости в жару, электростартер и подогреватель для работы при отрицательных температурах.
6. Грузоподъемность — 5 т.
7. Максимальная скорость 38 км/ч.

Сочленение передней и задней рамы с помощью шарниров. Это обеспечивает рациональное распределение нагрузок между основными элементами машины. Хорошая устойчивость, проходимость и износостойкость.

Масса, объем ковша, грузоподъемность

Грузоподъемность рассматриваемого фронтального погрузчика составляет 5 тонн, ковш способен вместить 3 куб. м. Также возможна установка угольных ковшей большего объема (3,6 и 4,2 куб.м). В список дополнительного оборудования входят ковш с боковой разгрузкой, вилы паллетные, бревнозахват, трубозахват, отвал (с механическим поворотом) и др. Смена навесок облегчается благодаря наличию трехсекционного гидрораспределителя. Механизм поворота ковша — Z-образный.

На эффективность выполняемых работ влияет короткий рабочий цикл — операции по подъему/опусканию стрелы и выгрузке материала LG953 осуществляет за 10,2 сек.

Эксплуатационная масса	16 600 кг
Грузоподъемность	5 000 кг
Емкость ковша	3 куб.м

SDLG 918

Модель SDLG 918 — это китайский погрузчик, для которого характерна высокая функциональность, малая тяга, оптимизированная простая конструкция и небольшой радиус поворота.

Основная сфера использования: строительные площадки, сельское хозяйство, снегоуборочные работы, погрузочно-разгрузочные работы на заводских территориях.

Отличительные особенности:

• грузоподъемность 1,8 т;
• комфортная кабина с низким уровнем шума и вибрации;
• улучшенная амортизирующая система;
• дисковые тормоза работают от пневмогидравлики;
• высокая скорость выполнения работ;
• максимальная скорость передвижения 27 км/ч;
• усилие на отрыв 5,8 т;
• емкость топливного бака 120 л, расход топлива 235 г/кВт за 1 час.

Дополнительно на спецтехнику можно установить удлиненное стреловое оборудование, улучшенную кабину и рычаги управления, систему для быстрой замеры рабочего оборудования, предпусковой подогреватель.

Технические характеристики

• Грузоподъемность/общая масса – 3000/10700 кг
• Двигатель – Weichai WP6G125E22
• Мощность – 125 л. с.
• Скорость – 38 км/час (максимальная)
• Габариты, мм: Длина – 7100, Ширина – 2460, Высота – 3170
• Емкость топливного бака – 140 л
• Емкость гидробака – 128 л
• Высота выгрузки – 2950 мм
• Параметры шин – 17,5-25
• Рабочий орган – ковш
• Объем ковша – 1,8 куб. м.
• Ширина режущей кромки ковша – 2460 мм
• Колесное шасси – да.

Менее распространенные модификации

Фирма СЛДГ выпускает множество моделей и модификаций погрузчиков разной мощности и эффективности. Модель SDLG LG946L — это погрузочный аппарат для работы в тяжелых условиях. Ее выпускают на китайском заводе, но это не сказывается отрицательно на ее производительности и надежности.

Сфера применения:

• сельское хозяйство;
• строительство;
• коммунальные работы;
• погрузочно-разгрузочные мероприятия в разных сферах деятельности.

Высокая маневренность позволяет использовать оборудование в ограниченных пространствах. В зависимости от навесного оборудования техника может выступать как подъемный кран.

Навесное оборудование

Запчасти погрузчиков SDLG, генераторы для погрузчиков широко представлены на рынке, поэтому сложностей с техобслуживанием не возникнет. Достоинство данной техники — большое количество навесного оборудования расширяет возможности машины. Это может быть:

• отвал снеговой;
• паллетные вилы;
• телескопические стрелы;
• бревнозвхват;
• вилы-захват;
• щетка;
• отвал бульдозерный;
• ковш челюстной и снегоуборочный;
• вилы с прижимом/захватом;
• адаптер.

Доступное оборудование может отличаться в зависимости от модели погрузчика.

SDLG LG936L характеристики, цены и отзывы пользователей

Главная / Характеристики / Погрузчики / Колесные погрузчики

Колесные погрузчики SDLG



AVG Цена: по запросу

Предложений: 2

• Брошюра 2014 (en)
• Руководство (ru)
• Брошюра 2014 (en)
• Брошюра (ан)
• Брошюра (ар)
• Брошюра (фр. )
• Брошюра (фа)
• Брошюра (ан)
• Брошюра (фр.)





Технические характеристики
Тип	Внешний интерфейс
Емкость ковша	1,8 м³
Шасси	Колесный
Мини-погрузчик	Указать
Общая длина	7. 23 м
Объем двигателя	6.2 л
Вес изделия	10700 кг
Высота над кабиной	3.17 м
Количество цилиндров	4
Колесная база	2,85 м
Максимальная глубина копания	Указать
Высота до шарнира, в полностью поднятом состоянии	Указать
Макс. крутящий момент (ISO 9249)	550 Нм
Дорожный просвет	375 мм
Клиренс отвала, 45 градусов, полная высота	2,95 м
Макс. мощность (ИСО 9249)	125 кВт
Высота капота	Указать

	2020 год (новый)	39 ,0 НАТИРАТЬ
	2021 год (новый)	4950000,0 НАТИРАТЬ



VOLVO SDLG LG936L РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ Скачать Pdf

Содержание

5

• страница из 130

• Содержание
• Оглавление
• Закладки

Реклама

СОДЕРЖАНИЕ

• СОДЕРЖАНИЕ

• . Его позиция

• Содержание этикетки безопасности (тип для внутреннего рынка

• Содержание этикетки безопасности (экспортный тип)

• Safety Rules

• Safety Devices

• Protective Items

• Unauthorized Modification

Safety Operation

• Be Familiar with Machine

• When Leaving Operator’s Seat

• Монтаж и демонтаж

• Противопожарная защита

• Меры предосторожности при работе при высокой температуре

• Visibility Requirements

• Prevent Crushing or Cutting Body Parts

• Notice of Attachment

Starting Safely

• Before Starting Engine

Safety Driving

• Предупреждение

• Безопасность для себя и окружающих

• Перевозка с полной загрузкой

• Двигайтесь на надлежащей скорости

• Ensure Good Visibility

• Pay Attention to Blockages

• Driving in Dangerous Conditions

• Driving Safely on the Ramp

• Towing

Safety Operation

• Keep Хорошие рабочие привычки

• Обращайте внимание на окружающую среду

• Обеспечьте вентиляцию в близком окружении

• Не подходите к опасной среде

• Не приближайтесь к проводе высокого напряжения

Парковка безопасности

• Обратите внимание на безопасность себя и другие

• 9004. Холодная зона

Проверка безопасности и ремонт

• Общие знания

• Работа в закрытом пространстве

• Подъем рам

• Работа по машине

• Работа над машиной

• Техническое обслуживание, в то время как двигатель работает

• Не позволяйте ничему падать во внутреннюю часть машины

• .

  Тяжелые материалы

• Ремонт сварки

• Техническое обслуживание системы охлаждения

• Осмотр и ремонт гидравлической системы

• Предотвращение пожара

• Резервуар для хранения воздуха

• Электрическая система

• Техническое обслуживание батареи для хранения

• . Зарядка для хранения

. Обслуживание и хранение шин

• Отходы

Безопасность Транспортировка

• Сборка и разборка машины

• Transportation on the Ground

• Lifting

Chapter II Introduction

• General View of the Machine & Components’ Name

• Geometrical Dimensions

• Product Type and Его значение

• Паспортная табличка

• Условия использования

• Обстоятельства Требование

• Features

• Technical Performance & Parameter

  • Performance of Whole Machine

  • Principle Dimension and Weight

  • Product Standard and License

Chapter III Operation and Application

• Знакомство с машиной

  • Системы управления и датчики

  • Знакомство с датчиками и органами управления

• Run-In Period of New Machine

• Operation and Use of Loader

  • Notices for Usage

  • Starting

  • Running

  • Stopping

  • Operations

  • Снабжение маслом и топливом

  • Долговременное хранение

  • Общие проблемы/возможная причина/устранение

Глава ⅳ Техническое обслуживание

• Руководство по техническому обслуживанию

  • Внимание к обслуживанию и проверке

  • . Масло и топливо

  • Содержите машину в чистоте

  • Обращайте внимание на воду и масло хладагента при высокой температуре

  • Check the Oil and Filters

  • Fuel Strainer

  • Oil Changing

  • Welding Guide

  • Fire Prevention

  • Sealing Part

  • Checking the Frame

  • Внимание к стиральной машине

  • Проверка в условиях дождя и снега

  • В условиях запыленности

  • Избегайте использования смешанного масла

• Подробные правила технического обслуживания

  • Подробные правила использования масла, топлива и охлаждающей жидко

  • Подробные правила обслуживания электрической системы

  • Инструменты для обслуживания

  • Момент затяжки винта

• Содержание технического обслуживания

  • каждые 10 часов (дни) Сервис

  • Каждые 50 часов (неделя) Сервис

  • Каждые 250 часов (месяц) Сервис

  • Кажды

  • Обслуживание каждые 1000 часов (полгода)

  • Обслуживание каждые 2000 часов (год)

  • Модификация

  • Замена резервуара для хранения воздуха через 9 лет эксплуатации0003

Chapter V the Structure and Priciple of Main Components and System

• Transmission System

• Hydraulic System

• Brake System

  • Driving Brake System(Single Brake Pedal)

  • Система ходового тормоза (одна педаль тормоза)

  • Система стояночного тормоза

• Электрическая система

Руководство по эксплуатации и техническому обслуживанию

LG936L

КОЛЕСНЫЙ ПОГРУЗЧИК

ПРЕДУПРЕЖДЕНИЕ

Операторы и обслуживающий персонал должны внимательно прочитать это руководство

и усвоить его перед использованием, чтобы

избежать серьезной аварии. Для удобства соответствующих

лиц, использующих это руководство, оно должно быть легко доступным и

.0003

сохранен в читаемом состоянии.

SHANDONG LINGONG CONSTRUCTION MACHINERY CO., LTD

Содержание

Предыдущая страница

Следующая страница

Содержание

Связанные руководства для Volvo SDLG LG936L

• Компактный погрузчик Volvo L45H 2016 Руководство по эксплуатации

  (318 страниц)

• Компактный погрузчик Volvo L20B Руководство пользователя

  (110 страниц)

• Компактный погрузчик Volvo SDLG LG956L Руководство по эксплуатации и техническому обслуживанию

  Колесный погрузчик (130 страниц)

• Компактный погрузчик Volvo SDLG LG918 Руководство по эксплуатации и техническому обслуживанию

  Колесный погрузчик (113 стр.
