Экскаватор Komatsu PC300: дыигатель, технические характеристики и цены | Экскаваторы

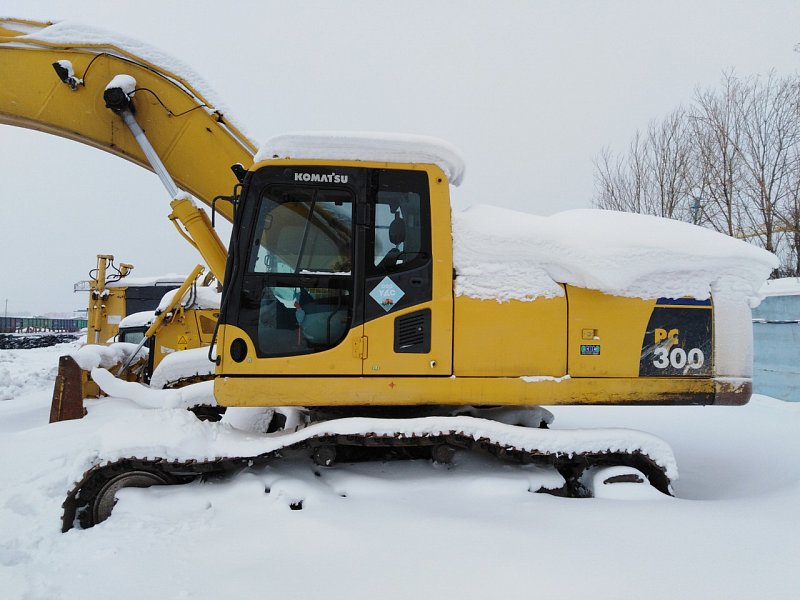

Komatsu PC300 – гусеничный экскаватор, предназначенный для широкого спектра работ. Спецтехника применяется для рытья траншей, котлованов, а также погрузки и разгрузки сыпучих материалов. Модель является флагманом в линейке японского изготовителя, поставляющего почти век на мировой рынок оборудование и агрегаты специального назначения. Благодаря своим техническим показателям, мощности, надежности и эксплуатационной стабильности, машина уже много лет удерживает лидирующее положение по продажам во многих странах мира.

Содержание статьи:

  • Применение экскаватора;
  • Устройство экскаватора;
  • Плюсы и минусы Komatsu PC300;
  • Технические характеристики;
  • Аналоги Komatsu PC300.

Нажмите, чтобы увеличить.

PC300 относится к среднему классу в категории спецтехники гусеничного типа. Возможность подключения разнообразного навесного оборудования позволяет использовать его в самых разных областях, а именно:

  • В строительной области для создания котлованов под заливку фундамента.
  • В создании траншей под укладку газо- и нефтепроводов.
  • Для вскрытия грунта при проведении разного рода ремонтно-восстановительных работ.
  • В формировании грунтовых насыпей.
  • В разработке минеральных ресурсов.
  • Для транспортировки самого разного вида тяжелых грузов в рамках небольшой территории.
  • В обработке строительных площадок.
  • При создании искусственных водоемов.
  • Для выполнения погрузочно-разгрузочных работ.

Устройство экскаватора Komatsu PC300

Базой экскаватора является рама, изготовленная из стального сплава повышенной прочности. При этом все компоненты машины грамотно распределены по ее конструкции. Работа с массивными грузами обеспечивается усиленными рукоятью и ковшом техники.

Такие главные узлы, как силовой агрегат, гидравлика и топливная система производятся непосредственно на заводе Komatsu. Все ответственные механизмы характеризуются большим запасом прочности и долговечности, а для отдельных узлов предусмотрена специальная защита.

Например, все рабочие цилиндры предохраняются особо стойкими на износ кольцами.Новейшие электронные системы управления ведущих японских производителей делают PC300 неуязвимым даже в самых экстремальных российских условиях эксплуатации.

Плюсы и минусы Komatsu PC300

Признание как самого лучшего в своей серии экскаватор получил благодаря таким своим особенностям, как:

  • безотказность в эксплуатации;
  • большая мощность;
  • высокая проходимость;
  • маневренность;
  • удобство и простота в управлении;
  • безопасность в использовании;
  • малый коэффициент продавливания грунта;
  • оптимальное соотношение «цена/качество».

Недостаток у машины один, характерный для всех видов подобной техники, – это невозможность самостоятельного передвижения на большие расстояния. Поэтому для его доставки требуется заказывать тягач.

Технические характеристики

МодельKomatsu РС300-7Komatsu РС300-8Komatsu РС300-8М0
Мощность, (л. с.)245260260
Эксплутационная масса, (кг.)31 51034 20031 100
Ковш (куб. м)2,21,91,4/1,6/1,8
Двигатель, типSAA6D114ESAA6D114ESAA6D114E
Ширина гусеницы, (мм)600/700/800700600
Давление на грунт, (кг/см 3)0,64/0,54/0,460,640,64
Макс. глубина копания, (мм)692063107380
Макс. высота копания, (мм)9580952510100
Транспортная длина, (мм)11 29010 71011 150
Габаритная высота, (мм)3 1303 1453 285
Габаритная ширина, (мм)3 1903 2903 190
Длина рукояти, (мм)6 0003 185
Длина стрелы, (мм)6 4702 5506 470

За весь период производства линейки экскаваторов завод выпустил немало версий, различающихся лишь в технических параметрах. Основной ряд модификаций линейки представлен моделями Komatsu: PC300-2, PC300-3, PC300-4, PC300-5, PC300-6, PC300-7, PC300-8 и PC300-8MO.

Аналоги Komatsu PC300

К аналогам данного экскаватора по техническим характеристикам можно отнести следующие модели: Zeus HXW310, Fiat Kobelco EX 355, KATO HD1430, Caterpillar EL300B, Hitachi ZX330, Hitachi EX300, Doosan dx300lca. Однако, по надежности и соотношению цена/качество мало кто может составить конкуренцию данной модели японского экскаватора, поэтому он и получил столь широкое распространение.

Технические характеристики

Предельное давление на 1 см² грунта – 0,64 кг. Скорость вращения платформы – 9 об/мин. Масса Komatsu PC300 составляет 30,8 т.

Рабочие характеристики техники

  • максимальное усилие ковша – 26400 кгс;
  • максимальная глубина копания – 7,38 м;
  • предельная высота разгрузки – 6,6 м;
  • предельная высота копания – 10,2 м;
  • радиус копания – 10,2 м;
  • объем ковша – 1,4 м3.

Габариты «Комацу РС 300»

Машина длиной 11,3 м, шириной 3,2 м, высотой 3,1 м обладает предельным радиусом поворота платформы 3,5 м, рукоятью длиной 2,2 м и стрелой длиной 6,47 м. максимальная скорость передвижения составляет 5,5 км/ч, а дорожный просвет равен 0,5 м.

Расход топлива

В среднем составляет 18-28 л/ч в зависимости от режима работы. Бак для горючего рассчитан на 605 л.

Устройство

Данная модель экскаватора долговечна и надежна, что гарантируется посредством:

  • установки предохранительных колец из металла. Они предназначены для защиты гидроцилиндров, при этом повышая уровень надежности машины;
  • прочности всех элементов и установок, которые проходят все проверки на заводе-производителе;
  • установки электроники. Она не подвержена воздействию тяжелых условий работы, т.к. прошла все необходимые испытания на выносливость;
  • установки оборудования и приборов повышенной точности. С усиленными ковшом и рукоятью, развитым поперечным сечением, при необходимости машина способна увеличивать производительность.
    Кроме того, сварка выполняется непрерывной с разделкой кромок. Это придает дополнительную прочность всей конструкции;
  • усиленной конструкции рамы. Прочность обусловлена автоматизацией производства и за счет принятия в расчет на стадии проектирования эмиссионной микроскопии.

Спецтехника крупнейшей японской корпорации Komatsu уже давно получила мировое признание. Надежные и неприхотливые машины привлекают потребителей удобной системой управления, экономичным расходом топлива и приемлемой ценой.

Гусеничные экскаваторы komatsu, речь о которых пойдет ниже, являются одними из наиболее популярных машин в своем классе и отличаются способностью работать в суровых климатических условиях и улучшенной проходимостью. К тому же машины имеют высокие показатели эффективности при выполнении работ на рыхлых грунтах и способны передвигаться достаточно аккуратно, не нарушая целостностью дорожного покрытия.

Предлагает большое разнообразие моделей техники на гусеничном ходу.

В среднем классе большим спросом пользуются такие модели экскаваторов, как PC300 и PC400. Эти машины, по праву, можно назвать универсальными, поскольку они используются для выполнения широкого спектра задач.

Экскаватор Комацу РС 300: технические характеристики

Экскаватор Komatsu PC 300 оснащается оригинальным 6-цилиндровым агрегатом производителя SAA6D114E-3. Объем двигателя составляет 8,3 л, мощность — 260 л.с./194 КВт. Техника развивает максимальную скорость 5,5 км/ч.

Рабочие характеристики

Объем ковша — 1,4 м3.

Высота копания (макс.) — 9,6 м.

Высота разгрузки (макс.) — 6,6 м.

Радиус копания (макс.) — 10,2 м.

Максимальное усилие ковша — 26 400 кгс.

Максимальное усилие на рукояти — 24 000 кгс.

Габаритные размеры

Длина — 11,3 м; ширина — 3,2 м; высота — 3,1 м.

Длина рукояти — 2,2 м.

Дорожный просвет: минимальный — 0,5 м; противовеса — 1,2 м.

Радиус поворота платформы — 3,5 м.

Преимущества экскаватора Комацу РС 300

  1. Повышенная мощность при низком расходе топлива.
  2. Тяговое усилие увеличилось почти на 20%, в сравнении с предыдущей моделью.
  3. Производительность повышена за счет увеличения напорного усилия ковша и рукояти.
  4. Улучшенная поперечная устойчивость, что повышает грузоподъемность техники.
  5. Увеличенный срок замены специальных жидкостей и ГСМ.
  6. Облегченная система проведения технического обслуживания.

Рабочее оборудование РС 300 изготовлено из высокопрочных сталей, а сама конструкция значительно усилена для большей надежности. Производитель гарантирует надежность рамы и силовых агрегатов экскаватора. При этом в Komatsu не забыли о комфорте оператора. Кабина сконструирована для максимального удобства управления техникой:

  • оснащена кондиционером;
  • предоставляет широкий круговой обзор;
  • имеет виброгасители и шумоизоляцию.

Экскаватор Комацу РС 400: технические характеристики

Komatsu PC 400 агрегатируется 6-цилиндровым оригинальным мотором SAA6D125E-3.

Он имеет рабочий объем 11 л и мощность — 347 л.с. Максимальная скорость экскаватора 5,5 км/ч.

Рабочие характеристики

Объем ковша — 1,9 м3.

Высота копания (макс.) — 10,3 м.

Высота разгрузки (макс.) — 7 м.

Радиус копания (макс.) — 11 м.

Максимальное усилие ковша — 28 200 кгс.

Максимальное усилие на рукояти — 25 900 кгс.

Габаритные размеры

Длина — 11,9 м; ширина — 3,3 м; высота — 3,9 м.

Длина рукояти — 2,4 м.

Дорожный просвет: минимальный — 0,6 м; противовеса — 1,3 м.

Радиус поворота платформы — 3,6 м.

Преимущества экскаватора Комацу РС 400

  1. Высокая производительность при низком расходе топлива.
  2. Мощный и экономичный двигатель.
  3. Высокое усилие копания.
  4. Возможность использовать два режима работы стрелы.
  5. Повышенная устойчивость техники на уклонах и различных типах грунта.
  6. Повышенная поперечная устойчивость гарантирует большую грузоподъемность РС 400.

Как и предыдущая модель, РС 400 может похвастать увеличенным периодом замены жидкостей и ГСМ, просторной и комфортной кабиной оператора, наличием защитных механизмов и высокой прочностью рабочего оборудования.

Экскаваторы Komatsu разрабатываются для использования в самых агрессивных условиях. Это мощные и производительные машины, которые редко ломаются и долго служат.

Назначение

Экскаватор Komatsu — гидравлическая машина общего назначения, применяемая во многих отраслях коммунального и народного хозяйства, дорожно-строительной, горной и лесозаготовительной промышленности.

В зависимости от рабочего оборудования сфера использования агрегатов различна. Это могут быть такие работы, как:

  • добыча горных пород и полезных ископаемых;
  • погрузка сыпучих и строительных материалов;
  • копание грунта для котлованов, ям, траншей, канав с дальнейшей выгрузкой в самосвалы или на борт;
  • вскрышные работы;
  • разравнивание площадок для строительства;
  • демонтаж старых зданий и сооружений;
  • разбивка фундаментов;
  • расчистка территории от мусора или снега;
  • транспортировка и перемещение грузов.

Для расширения функциональных возможностей используют вспомогательные навесные механизмы:

  • гидромолот;
  • гидравлические ножницы;
  • буры;
  • копры;
  • отвалы;
  • вилы для перемещения груза.

Землеройно-погрузочная техника по назначению подразделяется на 3 группы:

  • строительные универсальные агрегаты с ковшом 0,15-2 м³ и полным поворотом на пневматических колесах или гусеницах;
  • карьерные экскаваторы, имеющие лопаты специального назначения или полууниверсальные с емкостью ковша 2-8 м³ для эксплуатации в тяжелых условиях;
  • вскрышные машины с большим ковшом свыше 8 м³, используемые для удаления верхнего земляного слоя.

Устройство

Экскаватор Коматсу представляет собой гидравлическое устройство, состоящее из таких функциональных узлов:

  • Опорно-поворотный механизм.
  • Пневмоколесная часть или гусеница.
  • Рама.
  • Выносные опоры (аутригеры).
  • Поворотная база.
  • Стойки-пилоны для шарнирного соединения стрелы с платформой.
  • Стрела.
  • Телескопическая рукоять.
  • Ковш обратной лопаты.
  • Гидроцилиндры для управления стрелой, рукоятью и ковшом.

Экскаваторы установлены на сварную жесткую центральную раму Х-образной формы с тележками коробчатого сечения и опорно-поворотным устройством. На раму монтируются следующие системы и узлы:

  1. Двигатель.
  2. Стреловой механизм рабочего оборудования.
  3. Гидравлическая система.
  4. Кабина оператора с органами управления.
  5. Противовес.

Гусеничные экскаваторы комплектуются 4-тактными 6-цилиндровыми дизельными двигателями с мощным турбонагнетателем и охладительной системой наддувочного воздуха. Мощность дизеля для машин среднего класса развивается до 150-353 л. с. Единый электронный механизм управляет мотором и гидравлическим оборудованием. Двигатели характеризуются малой токсичностью и высокой экологичностью, которые соответствуют требованиям нормативов EPA Tier 3 и EU Stage 3A, экономным расходом топлива на разных режимах.

Поворотная система платформы работает через редуктор планетарной передачи и приводится в действие аксиально-поршневым гидромотором. Опорно-поворотный механизм оснащен рабочим тормозом с гидроблокировкой и дисковым механическим агрегатом удержания платформы. Передвижение трактора осуществляется с помощью 2 аксиально-поршневых двигателей со стояночным тормозом.

Силовая передача — гидростатический привод. Крутящий момент передает энергию напора жидкости на гидромоторы планетарных редукторов ведущих звездочек гусениц.

Гидросистема — передовая технология HydrauMind с закрытым центром управления, клапанами измерительных нагрузок и давления, измерения рабочих режимов.

Насосный механизм для контуров стрелы, рукояти, ковша и платформы представляет собой поршень переменной продуктивности.

Оператор может выбрать любой из 6 режимов работы для улучшения показателей по вращению механизмов мотора и насоса, увеличения давления напора в гидравлической системе.

Читайте также:   Технические характеристики и модификации экскаватора ЭО-4225

Рабочие режимы представлены следующим образом:

  1. Режим высокой мощности — максимальная эффективность при минимальной длительности рабочего цикла.
  2. Эконом-режим. Экономия топлива на 20% ниже, чем в предыдущем режиме. Производительность и мощность не снижаются.
  3. Грузоподъемный режим. Используется при смене оборудования для регулировки скоростью навесного механизма. Грузоподъемность повышается на 7% с учетом увеличения гидравлического давления.
  4. Режим гидромолота. Оптимальные соотношения скорости вращения мотора и расхода топливной жидкости.
  5. Режим навесного механизма/режим высокой мощности. Соответствует оптимальной частоте вращения дизеля, 2-канальному гидроконтуру, работе на повышенных тяговых характеристиках и высокой производительности гидросистемы.
  6. Навесное оборудование/экономичный режим. Оптимальная скорость вращения двигателя на 2-канальном гидроконтуре с экономией расхода топлива.

При изготовлении конструкции кабины использовались качественные шумоизоляционные, влагозащитные материалы и запасные части. Поэтому кабина имеет повышенную прочность, отлично поглощает шум, теплоустойчива и герметична. Она выполнена по технологии ROPS, защищающей водителя от внешних механических воздействий и опрокидывания, установлена на демпфирующих опорах с повышенным рабочим ходом и пружиной для понижения вибрационных колебаний при эксплуатации.

Водительское сиденье мягкое, подрессоренное, регулируемое с помощью рукоятки по высоте и наклону. Кабина оборудована кондиционером и воздушным фильтром для герметичности деталей, в результате чего пыль во внутреннюю часть не попадает. Система климат-контроль позволяет регулировать температурный режим внутри экскаватора. Комфортные условия поддерживаются при любой погоде. Для прозрачности стекол разработан механизм дефростера.

Преимущества и недостатки

Экскаватор Komatsu имеет ряд преимущественных особенностей:

  • мобильность;
  • маневренность;
  • низкое давление на почву;
  • не наносит вред покрытию дороги;
  • высокая проходимость;
  • устойчивость на склонах;
  • эксплуатация в сложных климатических зонах;
  • свободный доступ к деталям и узлам;
  • большой интервал между регламентированным техническим обслуживанием;
  • высокая эффективность;
  • доступность запасных частей и деталей;
  • ремонтопригодность.

Недостатком моделей является невозможность самостоятельного перемещения к месту работы.

Экскаватор Komatsu PC300/LC-7 | Строительная спектехнкиа

Экскаваторы Komatsu PC300/LC-7 идеально подходят для многих типов работ (рытье канав и траншей, вскрышные работы в карьерах, погрузочно-ремонтные работы и пр.).

Komatsu – это современные гидравлические экскаваторы, изготовленные с применением современных мировых технологий.

Они оснащены всем необходимым для бесперебойной, производительной и комфортной работы.

Преимущества экскаватора Komatsu PC300/LC-7:

— экономичный двигатель с низким уровнем шума и повышенной мощностью;

— экскаваторы обладают улучшенной системой охлаждения двигателя;

— поворотная платформа и гусеничная тележка из высококачественного материала, рассчитанные на выполнение тяжелых работ;

— экскаваторы Komatsu оснащены системой «АРС», автоматически обеспечивающей оптимальную работу двигателя в зависимости от условий работы;

— экскаваторы имеют 3 режима скорости передвижения;

— автоматический стояночный тормоз поворота и хода;

— хорошая круговая обзорность, широкие возможности регулировок положения кресла оператора, надежная система отопления и вентилирования кабины.

Экскаваторы Komatsu PC300/LC-7 оснащены гидравлической системой HydrauMind с закрытым центром, электронным управлением и двумя насосами переменной подачи, которые обеспечивают эффективное использование мощности двигателя. Эта система также сокращает гидравлические потери во время эксплуатации.

Во всех машинах кабина оператора комфортабельна и защищена от опрокидывания и падающих предметов.

Технические характеристики Komatsu PC300/LC-7:

Полное название: Komatsu PC300/LC-7
Общий вес: 31100-32580 кг.
Модель двигателя: SAA6D114E-3
Тип двигателя: дизельный

Число и расположение цилиндров: 6
Рабочий объём двигателя, см3: 8270
Мощность двигателя, кВт (л.с.): 194(260)
Расчётная частота вращения, об/мин: 1950
Максимальная скорость, км/ч: 3,2-5,5

Дорожный просвет, мм: 500
Колесная (гусеничная) база, мм 3700/4030
Ширина гусеницы, мм: 600/700/800
Тормозная система
Рабочие тормоза гидравлический замок
Стояночные тормоза механические дисковые

Топливный бак, л: 650
Система охлаждения, л: 32
Гидробак, л. :188

Глубина копания, мм 6400-8200
Высота выгрузки, мм 6520-7490
Максимальная сила тяги, кН 264

Колея передних/ задних колес, мм 2590
Ходовые характеристики
Наибольший преодолеваемый подъем, град. 35

Вид рабочего органа: обратная лопата
Вместимость ковша, куб.м.: 0,52-1,8
Ширина режущей кромки ковша, мм 610-1700

Радиус поворота задней части платформы, мм: 3450
Скорость поворота платформы, об/мин.: 9,5
Высота копания, мм: 9460-10550
Максимальный радиус копания, мм: 10120-11900
Максимальная досягаемость (по уровню грунта), мм: 9910-11730

Komatsu pc 300 технические характеристики. Экскаватор Komatsu PC300 технические характеристики и описание

Компания Komatsu Ltd. начала выпускать спецтехнику как самостоятельное предприятие в 1968 году. Основные мощности компании были сосредоточены в Японии. Сегодня это один из крупнейших мировых производителей спецтехники. С года технику Komatsu производят в России. С конвейеров Ярославского завода компании сошли экскаватор Komatsu PC 300 и PC 400.

Экскаватор Комацу РС 300: технические характеристики

Экскаватор Komatsu PC 300 оснащается оригинальным 6-цилиндровым агрегатом производителя SAA6D114E-3. Объем двигателя составляет 8,3 л, мощность — 260 л.с./194 КВт. Техника развивает максимальную скорость 5,5 км/ч.

Рабочие характеристики

Объем ковша — 1,4 м3.

Высота копания (макс.) — 9,6 м.

Высота разгрузки (макс.) — 6,6 м.

Радиус копания (макс.) — 10,2 м.

Максимальное усилие ковша — 26 400 кгс.

Максимальное усилие на рукояти — 24 000 кгс.

Габаритные размеры

Длина — 11,3 м; ширина — 3,2 м; высота — 3,1 м.

Длина рукояти — 2,2 м.

Дорожный просвет: минимальный — 0,5 м; противовеса — 1,2 м.

Радиус поворота платформы — 3,5 м.

Преимущества экскаватора Комацу РС 300

  1. Повышенная мощность при низком расходе топлива.
  2. Тяговое усилие увеличилось почти на 20%, в сравнении с предыдущей моделью.
  3. Производительность повышена за счет увеличения напорного усилия ковша и рукояти.
  4. Улучшенная поперечная устойчивость, что повышает грузоподъемность техники.
  5. Увеличенный срок замены специальных жидкостей и ГСМ.
  6. Облегченная система проведения технического обслуживания.

Рабочее оборудование РС 300 изготовлено из высокопрочных сталей, а сама конструкция значительно усилена для большей надежности. Производитель гарантирует надежность рамы и силовых агрегатов экскаватора. При этом в Komatsu не забыли о комфорте оператора. Кабина сконструирована для максимального удобства управления техникой:

  • оснащена кондиционером;
  • предоставляет широкий круговой обзор;
  • имеет виброгасители и шумоизоляцию.

Экскаватор Комацу РС 400: технические характеристики

Komatsu PC 400 агрегатируется 6-цилиндровым оригинальным мотором SAA6D125E-3. Он имеет рабочий объем 11 л и мощность — 347 л.с. Максимальная скорость экскаватора 5,5 км/ч.

Рабочие характеристики

Объем ковша — 1,9 м3.

Высота копания (макс. ) — 10,3 м.

Высота разгрузки (макс.) — 7 м.

Радиус копания (макс.) — 11 м.

Максимальное усилие ковша — 28 200 кгс.

Максимальное усилие на рукояти — 25 900 кгс.

Габаритные размеры

Длина — 11,9 м; ширина — 3,3 м; высота — 3,9 м.

Длина рукояти — 2,4 м.

Дорожный просвет: минимальный — 0,6 м; противовеса — 1,3 м.

Радиус поворота платформы — 3,6 м.

Преимущества экскаватора Комацу РС 400

  1. Высокая производительность при низком расходе топлива.
  2. Мощный и экономичный двигатель.
  3. Высокое усилие копания.
  4. Возможность использовать два режима работы стрелы.
  5. Повышенная устойчивость техники на уклонах и различных типах грунта.
  6. Повышенная поперечная устойчивость гарантирует большую грузоподъемность РС 400.

Как и предыдущая модель, РС 400 может похвастать увеличенным периодом замены жидкостей и ГСМ, просторной и комфортной кабиной оператора, наличием защитных механизмов и высокой прочностью рабочего оборудования.

Описание

Экскаватор KOMATSU PC300-7

Характеристики производительности экскаватора KOMATSU PC300-7

1. Высокая производительность и низкий расход топлива. Производительность увеличена за счет повышения мощности в активном режиме, при этом сохраняется низкий расход топлива.
2. Максимальное тяговое усилие увеличено на 17 %, что обеспечивает превосходное управление поворотом и способность преодолевать подъемы.
3. Увеличенное напорное усилие рукояти и усилие резания ковша повышают производительность. При включении функции максимальной мощности напорное усилие рукояти увеличивается на 18 %, а усилие резания ковша - на 78 % (по сравнению с экскаватором PC300-6).
4. Увеличение грузоподъемности. На экскаваторах PC300-7 улучшена поперечная устойчивость, что обеспечивает увеличение грузоподъемности.

Простота обслуживания экскаватора KOMATSU PC300-7

1. Увеличены интервалы между заменами масла в двигателе, масляного фильтра двигателя и фильтра для очистки рабочей жидкости гидросистемы.
2. Дистанционная установка масляного фильтра и крана для слива топлива.
3. Влагоотделитель включен в состав стандартного оборудования.
4. Облегчена очистка радиатора.
5. Увеличена вместимость топливного бака.
6. Сталемедные втулки из твердого спеченного материала в шарнирах ковша и рукояти.

Превосходная надежность и долговечность экскаватора KOMATSU PC300-7

1. Высокопрочное рабочее оборудование. Рукоять и стрела экскаватора KOMATSU PC300-7 имеют усиленную конструкцию, соответствующую значительным усилиям на ковше и рукояти. Прочность поперечного сечения рукояти и стрелы также увеличена соответственно на 35 и 9 %. Стрела и рукоять имеют поперечные сечения больших размеров и изготовлены с использованием метода непрерывной сварки с разделкой кромок, что позволяет увеличить усилие копания и повышает прочность боковых контактных поверхностей.
2. Прочная конструкция рамы. При разработке конструкции поворотной рамы, центральной рамы и ходовой части использовалась самая современная технология автоматизированного проектирования и анализа эмиссионной микроскопии.
3. Надежность основных узлов и агрегатов. Все основные узлы и агрегаты, включая двигатель, гидравлические насосы, гидромоторы, гидрораспределители сконструированы и изготовлены исключительно фирмой Komatsu.
4. Высокая надежность электронных устройств. Специально разработанные электронные устройства прошли суровые испытания.
. Контроллер
. Датчики
. Электрические соединители
. Термостойкая проводка
5. Металлические предохранительные кольца защищают все гидроцилиндры, способствуя повышению надежности экскаватора KOMATSU PC300-7.

Просторная и удобная кабина экскаватора KOMATSU PC300-7

1. Герметичная кабина с кондиционером , устанавливаемым по дополнительному заказу. При установке дополнительно приобретаемого кондиционера и благодаря наличию воздушного фильтра и повышенного внутреннего давления воздуха (6,0 мм вод. ст. 0,2 дюйма вод. ст.) пыль снаружи не попадает внутрь кабины.
2. Малошумная конструкция . Значительно снижен уровень шума не только при работе двигателя, но и при повороте платформы и разгрузке гидросистемы.
3. Низкий уровень вибраций благодаря установке демпфера кабины. В модели KOMATSU PC300-7 используется новая усовершенствованная система демпфера кабины, в которой применяется длинный ход и дополнительная пружина. Новый демпфер кабины в сочетании с усиленными левой и правой панелями способствует снижению уровня вибрации у сиденья оператора.
Многопозиционные рычаги управления с пропорциональным давлением создают комфортные условия для работы оператора и обеспечивают точное управление экскаватором KOMATSU PC300-7. Благодаря двойному механизму скольжения сиденье и рычаги управления могут перемещаться вместе и по отдельности. Оператор может расположить рычаги так, чтобы обеспечить удобство управления и комфорт.

Характеристики защитных устройств экскаватора KOMATSU PC300-7

1. Кабина. Ограждение для защиты оператора (конструкция для защиты от падающих предметов) с возможностью установки дополнительного верхнего ограждения с болтовым креплением.
2. Широкий обзор. Для улучшения видимости удалена стойка правого окна и изменена форма стойки заднего окна. Количество участков обзора увеличилось на 34 %.
3. Перегородка между отсеком двигателя и насосным отсеком препятствует попаданию брызг масла на двигатель в случае разрыва гидравлического шланга.
4. Теплозащитный экран и кожух вентилятора установлены вокруг нагревающихся частей двигателя и привода вентилятора.
5. Ступеньки с противоскользящим покрытием и большие поручни . Это обеспечивает прочную опору при выполнении работ по обслуживанию экскаватора KOMATSU PC300-7.

KOMATSU PC360-7

На базе модели PC300-7 создан экскаватор KOMATSU PC360-7, отличающийся от базовой модели следующим:

1. Усиленная рукоять.
2. Ковш для скальных пород вместимостью 1,6 м 3 .
3. Усиленная стрела.
4. Противовес с массой, увеличенной на 900 кг.
5. Усиленный башмак гусеницы.
6. Усиленная поворотная платформа.

Стандартное оборудование экскаваторов KOMATSU PC300-7 и KOMATSU PC360-7

Генератор переменного тока, 35 А, 24 В
- Переключатель автоматического снижения частоты вращения двигателя
- Система автоматического удаления воздуха из топливной магистрали
- Автоматическая система предпускового подогрева двигателя
- Аккумуляторные батареи - 2 х12 В, 126 А. ч
- Клапан удержания стрелы
- Кабина, приспособленная для установки конструкции FOG со съемным верхним щитом, устанавливаемым по заказу
- Устройство защиты от коррозии
- Противовес
- Сухой воздухоочиститель с двумя элементами
- Электрическое устройство подачи звукового сигнала
- Двигатель SSA6D114E фирмы Koмatsu
- Система предотвращения перегрева двигателя
- Кожух вентилятора
- Гидравлические натяжители гусениц (по одному с каждой стороны)
- Панель монитора (7-сегметная)
- Система максимизации мощности
- Гидравлическая система пропорционального управления с компенсацией давления
- Пылезащитная сетка радиатора и масляного охладителя
- Правое зеркало заднего вида
- Стартер - 1 х 24 В, 7,5 кВт
- Вытяжной вентилятор
- Защитное ограждение центральной секции лентоведущего механизма
- Опорные катки
- Башмаки гусениц
- Два режима работы стрелы
- Рабочие фары - 2 (на стреле и с правой стороны)
- Система выбора рабочего режима

Оборудование, устанавливаемое по заказу на экскаваторы KOMATSU PC300-7 и KOMATSU PC360-7

Кондиционер воздуха с системой обогрева окон
- Генератор переменного тока, 60 А, 24 В
- Рукояти в сборе длиной 2220, 1550, 3185, 4020 мм
- Аккумуляторные батареи повышенной емкости 2 х 12 В, 140 А. ч
- Съемный верхний щит
- Стрела длиной 6470 мм
- Вспомогательное оборудование кабины (защитный козырек от дождя, противосолнечный козырек)
- Переднее защитное ограждение кабины
- Отопитель с системой обогрева стекол
- Высокопрочные втулки из спеченного сталемедного сплава для рабочего оборудования, увеличивающие интервалы между смазыванием
- Многофункциональный цветной монитор
- Зеркало заднего вида (левое)
- Ремень безопасности инерционного типа
- Сиденье на упругой подвеске
- Сервисный клапан
- Гусеничные башмаки с тройными грунтозацепами
- Нижняя защита рамы гусеничной тележки
- Защитные ограждения опорных катков (на всю длину гусеничной ленты)
- Устройство подачи звукового сигнала предупреждения о перемещении
- Рабочие фары

Характеристики производительности экскаватора KOMATSU PC300-7

1. Высокая производительность и низкий расход топлива. Производительность увеличена за счет повышения мощности в активном режиме, при этом сохраняется низкий расход топлива.
2. Максимальное тяговое усилие увеличено на 17 %, что обеспечивает превосходное управление поворотом и способность преодолевать подъемы.
3. Увеличенное напорное усилие рукояти и усилие резания ковша повышают производительность. При включении функции максимальной мощности напорное усилие рукояти увеличивается на 18 %, а усилие резания ковша – на 78 % (по сравнению с экскаватором PC300-6).
4. Увеличение грузоподъемности. На экскаваторах PC300-7 улучшена поперечная устойчивость, что обеспечивает увеличение грузоподъемности.

Простота обслуживания экскаватора KOMATSU PC300-7

1. Увеличены интервалы между заменами масла в двигателе, масляного фильтра двигателя и фильтра для очистки рабочей жидкости гидросистемы.
2. Дистанционная установка масляного фильтра и крана для слива топлива.
3. Влагоотделитель включен в состав стандартного оборудования.
4. Облегчена очистка радиатора.
5. Увеличена вместимость топливного бака.
6. Сталемедные втулки из твердого спеченного материала в шарнирах ковша и рукояти.

Превосходная надежность и долговечность экскаватора KOMATSU PC300-7

1. Высокопрочное рабочее оборудование. Рукоять и стрела экскаватора KOMATSU PC300-7 имеют усиленную конструкцию, соответствующую значительным усилиям на ковше и рукояти. Прочность поперечного сечения рукояти и стрелы также увеличена соответственно на 35 и 9 %. Стрела и рукоять имеют поперечные сечения больших размеров и изготовлены с использованием метода непрерывной сварки с разделкой кромок, что позволяет увеличить усилие копания и повышает прочность боковых контактных поверхностей.
2. Прочная конструкция рамы. При разработке конструкции поворотной рамы, центральной рамы и ходовой части использовалась самая современная технология автоматизированного проектирования и анализа эмиссионной микроскопии.
3. Надежность основных узлов и агрегатов. Все основные узлы и агрегаты, включая двигатель, гидравлические насосы, гидромоторы, гидрораспределители сконструированы и изготовлены исключительно фирмой Komatsu.
4. Высокая надежность электронных устройств. Специально разработанные электронные устройства прошли суровые испытания.
Контроллер
Датчики
Электрические соединители
Термостойкая проводка
5. Металлические предохранительные кольца защищают все гидроцилиндры, способствуя повышению надежности экскаватора KOMATSU PC300-7.

Просторная и удобная кабина экскаватора KOMATSU PC300-7

1. Герметичная кабина с кондиционером , устанавливаемым по дополнительному заказу. При установке дополнительно приобретаемого кондиционера и благодаря наличию воздушного фильтра и повышенного внутреннего давления воздуха (6,0 мм вод. ст. 0,2 дюйма вод. ст.) пыль снаружи не попадает внутрь кабины.
2. Малошумная конструкция . Значительно снижен уровень шума не только при работе двигателя, но и при повороте платформы и разгрузке гидросистемы.
3. Низкий уровень вибраций благодаря установке демпфера кабины. В модели KOMATSU PC300-7 используется новая усовершенствованная система демпфера кабины, в которой применяется длинный ход и дополнительная пружина. Новый демпфер кабины в сочетании с усиленными левой и правой панелями способствует снижению уровня вибрации у сиденья оператора.
Многопозиционные рычаги управления с пропорциональным давлением создают комфортные условия для работы оператора и обеспечивают точное управление экскаватором KOMATSU PC300-7. Благодаря двойному механизму скольжения сиденье и рычаги управления могут перемещаться вместе и по отдельности. Оператор может расположить рычаги так, чтобы обеспечить удобство управления и комфорт.

Характеристики защитных устройств экскаватора KOMATSU PC300-7

1. Кабина. Ограждение для защиты оператора (конструкция для защиты от падающих предметов) с возможностью установки дополнительного верхнего ограждения с болтовым креплением.
2. Широкий обзор. Для улучшения видимости удалена стойка правого окна и изменена форма стойки заднего окна. Количество участков обзора увеличилось на 34 %.
3. Перегородка между отсеком двигателя и насосным отсеком препятствует попаданию брызг масла на двигатель в случае разрыва гидравлического шланга.
4. Теплозащитный экран и кожух вентилятора установлены вокруг нагревающихся частей двигателя и привода вентилятора.
5. Ступеньки с противоскользящим покрытием и большие поручни . Это обеспечивает прочную опору при выполнении работ по обслуживанию экскаватора KOMATSU PC300-7.

KOMATSU PC360-7

На базе модели PC300-7 создан экскаватор KOMATSU PC360-7, отличающийся от базовой модели следующим:

1. Усиленная рукоять.
2. Ковш для скальных пород вместимостью 1,6 м 3 .
3. Усиленная стрела.
4. Противовес с массой, увеличенной на 900 кг.
5. Усиленный башмак гусеницы.
6. Усиленная поворотная платформа.

Стандартное оборудование экскаваторов KOMATSU PC300-7 и KOMATSU PC360-7

Генератор переменного тока, 35 А, 24 В
- Переключатель автоматического снижения частоты вращения двигателя
- Система автоматического удаления воздуха из топливной магистрали
- Автоматическая система предпускового подогрева двигателя
- Аккумуляторные батареи - 2 х12 В, 126 А. ч
- Клапан удержания стрелы
- Кабина, приспособленная для установки конструкции FOG со съемным верхним щитом, устанавливаемым по заказу
- Устройство защиты от коррозии
- Противовес
- Сухой воздухоочиститель с двумя элементами
- Электрическое устройство подачи звукового сигнала
- Двигатель SSA6D114E фирмы Koмatsu
- Система предотвращения перегрева двигателя
- Кожух вентилятора
- Гидравлические натяжители гусениц (по одному с каждой стороны)
- Панель монитора (7-сегметная)
- Система максимизации мощности
- Гидравлическая система пропорционального управления с компенсацией давления
- Пылезащитная сетка радиатора и масляного охладителя
- Правое зеркало заднего вида
- Стартер – 1 х 24 В, 7,5 кВт
- Вытяжной вентилятор
- Защитное ограждение центральной секции лентоведущего механизма
- Опорные катки
- Башмаки гусениц
- Два режима работы стрелы
- Рабочие фары – 2 (на стреле и с правой стороны)
- Система выбора рабочего режима

Оборудование, устанавливаемое по заказу на экскаваторы KOMATSU PC300-7 и KOMATSU PC360-7

Кондиционер воздуха с системой обогрева окон
- Генератор переменного тока, 60 А, 24 В
- Рукояти в сборе длиной 2220, 1550, 3185, 4020 мм
- Аккумуляторные батареи повышенной емкости 2 х 12 В, 140 А. ч
- Съемный верхний щит
- Стрела длиной 6470 мм
- Вспомогательное оборудование кабины (защитный козырек от дождя, противосолнечный козырек)
- Переднее защитное ограждение кабины
- Отопитель с системой обогрева стекол
- Высокопрочные втулки из спеченного сталемедного сплава для рабочего оборудования, увеличивающие интервалы между смазыванием
- Многофункциональный цветной монитор
- Зеркало заднего вида (левое)
- Ремень безопасности инерционного типа
- Сиденье на упругой подвеске
- Сервисный клапан
- Гусеничные башмаки с тройными грунтозацепами
- Нижняя защита рамы гусеничной тележки
- Защитные ограждения опорных катков (на всю длину гусеничной ленты)
- Устройство подачи звукового сигнала предупреждения о перемещении
- Рабочие фары

Произведенный в Японии, он получил известность во всем мире. К положительным качествам Komatsu PC300 можно отнести надежность, экономичность, комфорт и неприхотливость в уходе и обслуживании. Кроме того, для такой машины нет ограничений в условиях площадки или климате, благодаря гусеничному ходу экскаватор без проблем преодолевает труднопроходимые участки, не застревая в них. Рыхлый грунт также не является препятствием, а после проезда техники по дорожному полотну, оно остается невредимым.

Универсальность экскаватора позволяет применять его не только в различных условиях площадки, но и для широкого спектра задач. Сборка Комацу РС300 отличается высоким качеством и эксплуатационными и техническими свойствами. Это обусловлено минимальными человеческими трудозатратами и большой степенью автоматизации производства машин вкупе с использованием современных материалов.

Навигация

Строительная и горнодобывающая сферы часто используют в своей работе именно komatsu pc300. Увеличение мощности при рабочем режиме привело к росту производительности при малом расходе топлива. Тяговое усилие, повышенное в процессе разработки, дает возможность без труда управлять машиной при повороте и беспрепятственно проходить большие уклоны.

Усилие реза лопаты и усилие рукояти также не остались без внимания, они увеличиваются при работе экскаватора на максимальной мощности.

Усиление поперечной устойчивости машины позволило увеличить ее грузоподъемность. Кроме того, технические характеристики техники разработаны таким образом, чтобы обслуживание проводилось предельно просто:

  • замена масла и фильтров производится гораздо реже, чем на остальных моделях экскаваторов;
  • влагоотделитель устанавливается на заводе-производителе и является частью стандартной сборки;
  • топливный бак имеет больший объем, чем бак других моделей;
  • кран для сливания топлива и масляный фильтр могут устанавливаться дистанционно;
  • очистка радиатора довольно проста.

К достоинствам такой техники можно отнести:

  • повышение усилий рукояти и ковша;
  • малый расход топлива при повышенной мощности;
  • простота ухода и техобслуживания;
  • повышенная поперечная устойчивость;
  • повышенное тяговое усилие.

Технические характеристики

Предельное давление на 1 см? грунта – 0,64 кг. Скорость вращения платформы – 9 об/мин. Масса Komatsu PC300 составляет 30,8 т.

Рабочие характеристики техники

  • максимальное усилие ковша – 26400 кгс;
  • максимальная глубина копания – 7,38 м;
  • предельная высота разгрузки – 6,6 м;
  • предельная высота копания – 10,2 м;
  • радиус копания – 10,2 м;
  • объем ковша – 1,4 м3.

Габариты «Комацу РС 300»

Машина длиной 11,3 м, шириной 3,2 м, высотой 3,1 м обладает предельным радиусом поворота платформы 3,5 м, рукоятью длиной 2,2 м и стрелой длиной 6,47 м. максимальная скорость передвижения составляет 5,5 км/ч, а дорожный просвет равен 0,5 м.

Расход топлива

В среднем составляет 18-28 л/ч в зависимости от режима работы. Бак для горючего рассчитан на 605 л.

Модификации

Можно выделить следующие модификации экскаватора: Komatsu PC300-2, Komatsu PC300-3, Komatsu PC300-4, Komatsu PC300-5, Komatsu PC300-6, Komatsu PC300-7, Komatsu PC300-8, Komatsu PC300-8MO.

Двигатель

Прямой впрыск, турбонаддув (с понижением температуры воздуха для него), понижение температуры жидкости – основные параметры четырехтактной шестицилиндровой силовой установки SAA6D114E, работающей на дизельном топливе. Она устанавливается при стандартной комплектации Комацу РС300.

Характеристики двигателя:

Для Komatsu PC300 устанавливается двигатель объемом 8,3 л. С частотой вращения 1900 об/мин, потребляется малое количество топлива. Мощность такого агрегата составляет 194 кВт, что при переводе в лошадиные силы – 260. Что касается цилиндра, то его диаметр – 114 мм. Кроме того, есть возможность регулировать частоту вращения в любом режиме работы, а выхлопы соответствуют стандартам Tier II.

Устройство

Данная модель экскаватора долговечна и надежна, что гарантируется посредством:

  • установки предохранительных колец из металла. Они предназначены для защиты гидроцилиндров, при этом повышая уровень надежности машины;
  • прочности всех элементов и установок, которые проходят все проверки на заводе-производителе;
  • установки электроники. Она не подвержена воздействию тяжелых условий работы, т.к. прошла все необходимые испытания на выносливость;
  • установки оборудования и приборов повышенной точности. С усиленными ковшом и рукоятью, развитым поперечным сечением, при необходимости машина способна увеличивать производительность. Кроме того, сварка выполняется непрерывной с разделкой кромок. Это придает дополнительную прочность всей конструкции;
  • усиленной конструкции рамы. Прочность обусловлена автоматизацией производства и за счет принятия в расчет на стадии проектирования эмиссионной микроскопии.

Экскаватор komatsu | PC300 и PC400, технические характеристики

Компания Komatsu Ltd. начала выпускать спецтехнику как самостоятельное предприятие в 1968 году. Основные мощности компании были сосредоточены в Японии. Сегодня это один из крупнейших мировых производителей спецтехники. С года технику Komatsu производят в России. С конвейеров Ярославского завода компании сошли экскаватор Komatsu PC 300 и PC 400.

Экскаватор Комацу РС 300: технические характеристики

Экскаватор Komatsu PC 300 оснащается оригинальным 6-цилиндровым агрегатом производителя SAA6D114E-3. Объем двигателя составляет 8,3 л, мощность — 260 л.с./194 КВт. Техника развивает максимальную скорость 5,5 км/ч.

Рабочие характеристики

Объем ковша — 1,4 м3.

Высота копания (макс.) — 9,6 м.

Высота разгрузки (макс.) — 6,6 м.

Радиус копания (макс.) — 10,2 м.

Максимальное усилие ковша — 26 400 кгс.

Максимальное усилие на рукояти — 24 000 кгс.

Габаритные размеры

Длина — 11,3 м; ширина — 3,2 м; высота — 3,1 м.

Длина рукояти — 2,2 м.

Дорожный просвет: минимальный — 0,5 м; противовеса — 1,2 м.

Радиус поворота платформы — 3,5 м.

Преимущества экскаватора Комацу РС 300

  1. Повышенная мощность при низком расходе топлива.
  2. Тяговое усилие увеличилось почти на 20%, в сравнении с предыдущей моделью.
  3. Производительность повышена за счет увеличения напорного усилия ковша и рукояти.
  4. Улучшенная поперечная устойчивость, что повышает грузоподъемность техники.
  5. Увеличенный срок замены специальных жидкостей и ГСМ.
  6. Облегченная система проведения технического обслуживания.

Рабочее оборудование РС 300 изготовлено из высокопрочных сталей, а сама конструкция значительно усилена для большей надежности. Производитель гарантирует надежность рамы и силовых агрегатов экскаватора. При этом в Komatsu не забыли о комфорте оператора. Кабина сконструирована для максимального удобства управления техникой:

  • оснащена кондиционером;
  • предоставляет широкий круговой обзор;
  • имеет виброгасители и шумоизоляцию.

Экскаватор Комацу РС 400: технические характеристики

Komatsu PC 400 агрегатируется 6-цилиндровым оригинальным мотором SAA6D125E-3. Он имеет рабочий объем 11 л и мощность — 347 л.с. Максимальная скорость экскаватора 5,5 км/ч.

Рабочие характеристики

Объем ковша — 1,9 м3.

Высота копания (макс. ) — 10,3 м.

Высота разгрузки (макс.) — 7 м.

Радиус копания (макс.) — 11 м.

Максимальное усилие ковша — 28 200 кгс.

Максимальное усилие на рукояти — 25 900 кгс.

Габаритные размеры

Длина — 11,9 м; ширина — 3,3 м; высота — 3,9 м.

Длина рукояти — 2,4 м.

Дорожный просвет: минимальный — 0,6 м; противовеса — 1,3 м.

Радиус поворота платформы — 3,6 м.

Преимущества экскаватора Комацу РС 400

  1. Высокая производительность при низком расходе топлива.
  2. Мощный и экономичный двигатель.
  3. Высокое усилие копания.
  4. Возможность использовать два режима работы стрелы.
  5. Повышенная устойчивость техники на уклонах и различных типах грунта.
  6. Повышенная поперечная устойчивость гарантирует большую грузоподъемность РС 400.

Как и предыдущая модель, РС 400 может похвастать увеличенным периодом замены жидкостей и ГСМ, просторной и комфортной кабиной оператора, наличием защитных механизмов и высокой прочностью рабочего оборудования.

Экскаваторы Komatsu разрабатываются для использования в самых агрессивных условиях. Это мощные и производительные машины, которые редко ломаются и долго служат.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Информация по Komatsu (Комацу): бульдозеры, экскаваторы, погрузчик, спецтехника.

Главная / Справочная информация / Komatsu

Расход топлива на разные модели KOMATSU литров/час

Легкий режим работы: непостоянная работа с простоями на холостых оборотах, эффективность менее 65%. Земляные работы с легким не скальным грунтом.

Средний режим работы: 65-80% из работы эскаватор-это рытье траншей и погрузка материала. Земляные работы с не легким скальным грунтом с низким классом

Тяжелый режим работы: прямые раскопки и погрузка материала более 80% в час.

Модель

режимы работы

легкий

средний

тяжелый

PC20MR-2

0,8-1,1

1,1-1,7

1,7-2,9

PC27MR-2

1,1-1,6

1,6-2,3

2,3-3,9

PC30MR-2

1,3-1,8

1,8-2,8

2,8-4,6

PC35MR-2

1,4-1,9

1,9-2,9

2,9-4,9

PC40MR-2

2,2-3,1

3,1-4,7

4,7-7,8

PC50MR-2

1,9-2,7

2,7-4,1

4,1-6,8

PC78US-6, PC78MR-6

2,4-3,4

3,4-5,2

5,2-8,6

PC120-6, PC130-6

4,1-5,9

5,9-8,8

8,8-14,6

PC130-7

4,1-5,9

5,9-8,8

8,8-14,6

PC138US-2, PC138USLC-2

4,1-5,9

5,9-8,8

8,8-14,6

PC160LC-7

4,7-6,8

6,8-10,1

10,1-16,9

PC200, LC-7

6,2-8,9

8,9-13,4

13,4-22,3

PC200, LC-8

6,4-9,1

9,1-13,7

13,7-22,8

PC220, LC-7

7,5-10,8

10,8-16,2

16,2-26,9

PC220, LC-8

7,3-10,4

10,4-15,6

15,6-26,0

PC228US, PC228USLC-3EO

6,3-9,0

9,0-13,5

13,5-22,5

PC240LC, PC240NLC-8

7,3-10,4

10,4-15,6

15,6-26,0

PC270, LC-7

8,1-11,6

11,6-17,4

17,4-29,0

PC270, LC-8

8,1-11,6

11,6-17,4

17,4-29,0

PC300, LC-7

10,8-15,4

15,4-23,1

23,1-38,5

PC350, LC-7

10,8-15,4

15,4-23,1

23,1-38,5

PC300, LC-7EO

10,6-15,2

15,2-22,8

22,8-37,9

PC350, LC-7EO

10,6-15,2

15,2-22,8

22,8-37,9

PC400, LC-7, PC450, LC-7

19,3-25,7

25,7-32,1

32,1-48,2

PC400, LC-7EO, PC450, LC-7EO

20,1-26,8

26,8-33,5

33,5-50,2

PC600, LC-7

23,4-31,2

31,2-39,0

39,0-62,4

PC600, LC-8

26,1-34,8

34,8-43,5

43,5-69,6

PC750, LC, SE-7, PC800, SE-7

25,6-34,1

34,1-42,6

42,6-68,2

PC800, LC, SE-8, PC850, SE-8

25,2-33,7

33,7-42,1

42,1-67,3

PC1250, LC, SP-7

36,0-48,0

48,0-59,9

59,9-95,9

PC1250, LC, SP-8

39,9-53,2

53,2-66,5

66,5-106,5

PC1800-6

49,8-66,4

66,4-83,0

83,0-132,9

Модель

Виды разрабатываемого грунта

Легкий

Средний

Довольно прочный тяжелый

Прочный, тяжелый

PC3000-6

161

172

184

208

PC4000-6

228

244

260

293

PC5000-6

306

328

350

393

PC8000-6

515

552

589

662



                 Компания Komatsu – ведущий мировой производитель горнодобывающей и дорожно-строительной техники. Экскаваторы, бульдозеры и фронтальные погрузчики Komatsu – это имя, которое на всех языках мира означает надежность и высокую производительность. Машины Komatsu прослужат долго, даже если эксплуатация осуществляется в экстремальных климатических условиях. К примеру, погрузчики komatsu рассчитаны на диапазон температур от +40 до -60 оС. Эта техника успешно работает на Аляске, в Норвегии, и у нас, к примеру, в нефтегазоносных районах Западной Сибири. Если все-таки отдельные запчасти Вашей спецтехники Komatsu потребовали замены из-за поломки или вышли из строя с течением времени, то эту проблему нетрудно решить. К примеру, большинство расходных материалов и запасных частей на бульдозеры Комацу, как правило, в наличии на складе.

Компания "ГРАНД МАШИНС" (GRAND MACHINES) специализируется на продаже фирменных запчастей и их аналогов для экскаваторов, бульдозеров, погрузчиков и другой техники Komatsu. Благодаря надёжным связям с поставщиками компания "ГРАНД МАШИНС" всегда может предложить широкий ассортимент запчастей для спецтехники по выгодным ценам. Территориально компания со своим складом располагается в Екатеринбурге, но осуществляет поставку по всей России.

                Чтобы сделать заказ по каталогу запчастей, свяжитесь со специалистами нашей компании по телефону (343) 237-25-39  или воспользуйтесь online-заявкой на нашем сайте.

Доставка комплектующих и запчастей для спецтехники осуществляется в любую точку России.

Оперативность и ответственность в поставке продукции гарантируем! Предоставление собственного парка техники в аренду и поставка запчастей для дорожно-строительной техники - наша основная специализация!

Гусеничные экскаваторы KOMATSU технические характеристики машин

Японская компания Komatsu Limited начала поставку в Россию тяжелой техники специального назначения с 60-х годов прошлого века. На строительных площадках, при ведении горных работ, прокладке транспортных магистралей появились и зарекомендовали себя с самой лучшей стороны экскаваторы, бульдозеры, трубоукладчики, другая техника под торговой маркой Komatsu. Компания основана в 1921 году, в настоящее время входит в промышленную группу Komatsu Group, координирующую работу более 180 предприятий. В России действует совместное предприятие по производству экскаваторов «Кранэкс-Komatsu» и новый завод в Ярославской области.

Общие параметры и сфера применения гусеничных экскаваторов Komatsu

Компанией выпускаются как компактные агрегаты PC01-1 с весом 300 кг и объемом ковша 0,008 м3, так и карьерные машины типа PC8000-6 с массой более 710 т. Изделия квалифицируются как гусеничные одноковшовые циклического действия полноповоротные экскаваторы с гидравлическим приводом исполнительного оборудования.

Сфера использования машин:

  • копка котлованов, канав, траншей с выгрузкой материала на борт или на платформы транспортных средств;
  • добыча полезных ископаемых, вскрышные и погрузочные работы;
  • распределение сыпучих материалов по площадке;
  • демонтажные работы по сносу сооружений и другие.

Дополнительное сменное оборудование (гидромолот, гидроножницы, буровые установки, копры, погрузочные устройства и т. д. ) существенно расширяют функциональные возможности машин.

Преимущества техники Komatsu:

  • мобильность и маневренность, что допускает эксплуатацию на загруженных оборудованием площадках;
  • низкое давление на грунт, целостность покрытия дороги не нарушается; достаточная проходимость, включая движение по рыхлым грунтам, и устойчивость на склонах;
  • эксплуатация в различных климатических поясах;
  • силовые установки мощностью 30 до 4000 л. с.;
  • простота доступа к узлам и агрегатом, большой интервал между ТО;
  • высокие параметры эффективности.

Инженерные решения в экскаваторах Komatsu

К сварной жесткой силовой раме крепятся бортовые гусеничные тележки коробчатого профиля. На раме монтируется опорно-поворотное устройство рабочей площадки, на которой устанавливаются:

  • силовая дизельная установка;
  • стреловой механизм исполнительного оборудования;
  • узлы и магистрали гидравлической системы;
  • кабина оператора с приборами управления;
  • груз противовеса.

Силовая установка – турбодизель с охлаждением воздуха наддува с мощностью для машин среднего весового класса от 101 до 359 кВт. Управление мотором и гидросистемой единым электронным блоком, который в автоматическом режиме согласовывает их параметры. Двигатель экономичен, надежен, мало токсичен по выхлопам.

Опорно-поворотное устройство приводится в действие через редуктор планетарного типа гидромотором. Оборудовано рабочим тормозом с гидравлической блокировкой и дисковым механическим тормозом стопорения платформы.

Трансмиссия гидростатического типа. Крутящий момент двигателя преобразуется в энергию напора потока жидкости, который вращает гидромоторы планетарных редукторов ведущих звездочек гусеничных лент.

Гидросистема с закрытым центром управления на 6 рабочих режимов. Насосная установка поршневого типа на переменный объем. Гидромоторы аксиально-поршневого типа на ходовых тележках и поворотной платформе.

Управление и тормоза. Управление по направлению 2 рычага и педали воздействуют через гидравлику на тормоза одного из бортовых редукторов. Рабочий тормоз оборудован гидравлической блокировкой, стояночный механический многодисковый.

Кабина управления шумоизолированна, с системой ROPS, защищающей оператора от ударов падающими предметами с бортов и ковша. Оборудована узлами вентиляции, отопления. кондиционирования. Кресло с регулировкой по всем параметрам, подрессоренное. Остекление, зеркала заднего вида, приборы светотехники обеспечиваю полный обзор рабочей зоны.

Рабочее оборудование. Комплекты стрел и рукоятей различной длины, стандартные и специальные ковши разных объемов для выполнения конкретных операций.

Модельный ряд экскаваторов Komatsu

Модели экскаваторов РС200 разных модификаций

Komatsu PC200

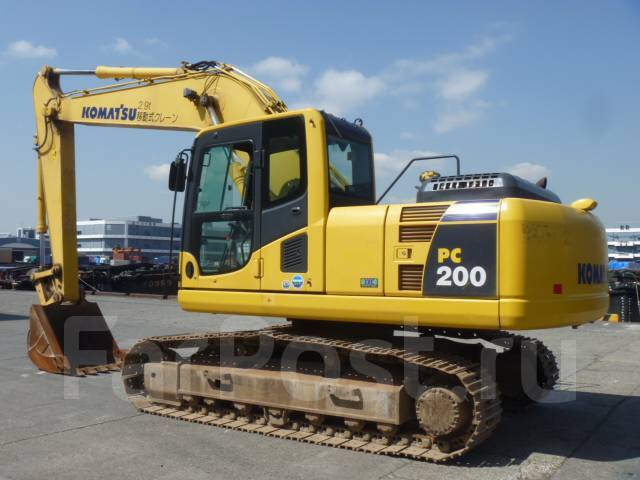

РС200 – экскаватор для общестроительных работ массой 19,3 т, мощностью двигателя 107 кВт.

Экскаватор РС200

Машина входит в линейку Galeo с улучшенными параметрами эффективности, экономичности, соответствует требованиям стандартов экологии. Выбор оператором режима работы сочетает параметры оборотов двигателя, производительность насоса, давление напора в гидросистеме.

Режимы работы:

  1. А – режим интенсивной работы – мощность мотора и напор гидросистемы максимальных параметров. Используется как элемент рабочего цикла небольшой продолжительности – твердая порода, мерзлый грунт и т. д.
  2. Е – режим экономии топлива (расход на 20% ниже чем в режиме А). Параметры производительности не снижаются.
  3. В – оптимальное соотношение подачи гидравлического насоса и снимаемой мощности двигателя. Рекомендован при использовании сменного оборудования (гидромолот, гидроножницы и т. д.).

Предусмотрен режим автоматической регулировки усилия копания. Система HydrauMind, через клапаны контроля отслеживает нагрузку, увеличивает или сокращает производительность гидросистемы и обороты двигателя.

Стандартная комплектация поставки включает: односекционную стрелу длиной 5,7 м; сменные рукояти – 1,84, 2,41, 2,93 м; ковш общего назначения объемом 0,8 м3.

Использование специализированного сменного оборудования Komatsu 370Е или Komatsu S132 делает эффективным использование PC200 в операциях по лесозаготовке.

Komatsu PC200-5

Komatsu PC200-5 машина пятого поколения с весом 18,9 т и мощностью двигателя 110 кВт. Силовая установка работает по схеме прямого впрыска горючего, что позволяет увеличить мощность при снижении расхода топлива. Цилиндры рабочего стрелового механизма оборудованы демпферами, снижающими ударные нагрузки в конце хода. В гидросистеме использован клапан, исключающий самопроизвольный спуск стрелы. Улучшена система управления двигателем, усилена ходовая часть и стреловое оборудование.

Komatsu PC200 -5
Komatsu РС200-6

РС200-6 агрегат шестого поколения с весом 19,2 т и мощностью двигателя 99 кВт.

KOMATSU PC200-6

Опорно-поворотная платформа, силовая рама, рабочее оборудование усилены. Прочность элементов конструкции, подверженных воздействию напряжений и нагрузок увеличена:

  • в деталях ковшового устройства применена сталь с повышенной толщиной;
  • палец пяты стрелы увеличен в сечении;
  • боковины рукояти и стрелы из стали высокой прочности с повышенной толщиной листа;
  • увеличен размер опорно-поворотного узла, применена сталь высокой прочности;
  • использован двутавровый стальной профиль для изготовления хребтовой балки.
Komatsu РС200-7

РС200-7 экскаватор седьмого поколения для общестроительных работ массой 19,3 т и мощностью турбированного дизеля 107 кВт. Инженерами компании внедрены мероприятия по повышению производительности машины, упрощению обслуживания, снижению потребления топлива. Подрессоренная кабина оператора отвечает современным требованиям, джойстики, педали, рычаги управления размещены с учетом эргономических стандартов.

Вся информация о режимах работы агрегатов выводится на многофункциональный дисплей, с помощью которого задаются функции интеллектуальных систем управления машиной. Гидромеханический, управляемый электроникой блок HydrauMind обеспечивает согласование режимов силовой установки и гидравлики с реальной нагрузкой на исполнительные органы, что обеспечивает до 15% экономии горючего. По сравнению с РС200-6 на 29% повышены усилие и скорость копания. Высота выемки стенки грунта доведена до 10 м.

Супер машина Komatsu РС200-8

РС200-8 экскаватор восьмого поколения с массой 20 т и силовой установкой на 110 кВт мощности. Расход горючего снижен на 7% от потребления машин шестого поколения.

Системы контроля и управления агрегата РС200-8

Электронные компоненты блоков контроля и управления системы EMMS установлены на основных агрегатах машины. Данные выводятся на монитор оператора. Системой управления предлагается 6 режимов работы экскаватора, каждый режим обеспечивает оптимальное соответствие оборотов двигателя, производительности гидросистемы выбранной операции.

Выбор режимов экскаватора РС-200-8

Силовая установка обеспечивает снижение к предыдущему поколению выброс окиси азота на 29 %, полностью соответствует экологическим требованиям. Новый вариант усиленной и шумоизолированной кабины обеспечивает комфорт оператору.

Рабочее место оператора РС-200-8:

Габаритные и эксплуатационные параметры РС-200-8

Технические параметры экскаваторов РС200 разных поколений различаются мало. Ниже приведены характеристики Komatsu PC200-8.

Размеры:

Рабочая зона:

Komatsu PC2000

Экскаватор тяжелого весового класса с массой 204 т, дизельной силовой установкой 728 кВт мощности. Машина появилась на рынке спецтехники в 2009 году. Агрегат предлагается для разработки месторождений полезных ископаемых (добыча, вскрыша, погрузка), выполнения землеройных работ при осуществлении крупных строительных проектов.

Экскаватор Komatsu РС-2000

Особенности РС2000:

  1. Сменяемые режимы для рабочих операций, оптимизирующие сочетание производительности и экономичности для реальной нагрузки:
    экономичный режим с двумя градациями;
    повышенной мощности.
  2. Режим работы с большегрузами. Мощность увеличивается при выемке скальных пород, тяжелых грузов.
  3. Экологический контроль. Зеленая зона на дисплее указывает границы параметров энергосберегающей работы.
  4. Система жидкостного охлаждения повышенной эффективности.
  5. Рычаги и индикаторы распределены по пространству кабины эргономично. Информативный дисплей позволяет в достаточной степени контролировать машину.

Размерные и эксплуатационные параметры РС-2000

Размеры:

Эксплуатация:

Komatsu PC210

Двадцатитонный агрегат для общестроительных операций с силовой установкой мощностью 107 кВт и объемом ковша 1,0 м3.
Особенности машины:

  • высокая скорость выполнения операций;
  • гидравлическая система CLSS снижает потери мощности, обеспечивает умеренное потребление горючего;
  • достаточно широкие эксплуатационные параметры;
  • оптимальное распределение веса;
  • двигатель, соответствующий экологическим стандартам;
  • система самодиагностики EMMS;
  • органы управления и контроля скомпонованы в соответствии с требованиями эргономики;
  • удобная для оператора кабина.

Размерные и эксплуатационные параметры РС210:

Размерные и эксплуатационные параметры РС210

Komatsu PC220

Модели Komatsu PC220, 220-7, 220-8 строительные машины с массой около 25 т и силовой установкой на 129кВт мощности. Собраны по единой конструкционной схеме, основные технические и эксплуатационные параметры различаются незначительно.

Размерные и эксплуатационные параметры PC220:

Komatsu PC300

Экскаваторы Komatsu PC300, 300-7, 300-8 машины для выполнения общестроительных операций с массой около 30 т и силовой установкой на 129кВт мощности. Собраны по единой конструкционной схеме, основные технические и эксплуатационные параметры различаются незначительно.

Размерные и эксплуатационные параметры PC300:

Komatsu PC400

Изделия Komatsu PC400, PC400-6, 400-7, 400-8 тяжелые машины для использования в горных разработках, при выполнении крупных строительных проектов с массой около 42 т и турбированной дизельной силовой установкой на 246 кВт мощности. Собраны по единой конструкционной схеме, основные технические и эксплуатационные параметры различаются незначительно.

Размерные и эксплуатационные параметры PC400:

Komatsu PC400-7 (прямая лопата)

Прямая лопата – исполнительное оборудование экскаватора для выемки грунта выше уровня стоянки экскаватора. Ковш закреплен на рукояти, работает в направлении от машины, разгрузка опрокидыванием гидроцилиндром. Подобная схема обеспечивает большее усилие копания на ковше, снижает число операций в рабочем цикле.

Экскаватор РС400-7 прямая лопата:

Komatsu PC75UU

Компактная машина для выполнения землеройных работ на малых площадках, в перекрытых кровлей помещениях. Вес агрегата 7,5 т, мощность силовой дизельной установки 40 кВт, объем ковша 0,3 м3.

Компактный агрегат Komatsu PC75UUГабаритные и эксплуатационные характеристики PC75UU

Параметр

Ед. изм.

Показатель

A – длина в транспортном положении

мм

6030

В – радиус поворота рабочей платформы

-/-

1150

G – высота машины

-/-

2720

С – ширина трака гусеницы

-/-

450

D – длина контакта гусениц с грунтом

-/-

2235

(D) – длина тележки

-/-

2900

Е – ширина по ходовой

-/-

2320

F – колея

-/-

1870

Н – ширина общая

-/-

2320

I – клиренс

-/-

310

V – копание на глубину

-/-

4200

W – копание по радиусу

-/-

6290

Y – высота выгрузки

-/-

5150

Z – копание на высоте

-/-

7160

Komatsu PC800

Тяжелая машина для использования в горном производстве, в крупных строительных проектах. Эксплуатационная масса агрегата 78 т, мощность дизеля 370 кВт.

Гусеничный экскаватор Komatsu PC800

Особенностями изделия являются:

  • использование в гидросистеме дополнительного контура возврата рукояти, снижение потерь напора при разгрузке сокращают время рабочего цикла;
  • режим подъема груза большой тяжести увеличивает грузоподъемность на 10%;
  • возможность использования режима кратковременного повышения усилия резания на ковше;
  • два режима управления стрелой – резание, плавное перемещение;
  • использование режима приоритета поворотной платформы повышает эффективность погрузки в автосамосвалы;
  • регулируемая ширина колеи.

Габаритные и эксплуатационные характеристики PC800:

Габаритные и эксплуатационные характеристики PC800

Komatsu PC800-8R

Машина восьмого поколения допускает установку стрелового оборудования, расширяющего диапазон рабочих параметров.

Технические и эксплуатационные характеристики совпадают с PC800. Комплектуется по схемам как с прямой, так и с обратной лопатой.

Это важно! Широкая линейка машин Komatsu различных весовых групп позволяет подобрать экскаватор под конкретные проекты. Производитель гарантирует качество агрегатов, узлов и деталей независимо от страны размещения завода изготовителя (Япония, Китай, Россия и т. д.).

Видео: Мега большой экскаватор Komatsu PC8000

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (Komatsu PC300-7 экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Komatsu PC300-7 экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

* — Эксплуатационная масса включает в себя массу смазочных материалов, охлаждающей жидкости, полного топливного бака, оператора (80 кг), массу дополнительного рабочего оборудования.

Мощность на маховике
Мощность на маховике, кВт SAE 180 при 1900 об/мин
DIN 180 при 1900 об/мин
Эксплуатационные характеристики
Эксплуатационная масса*, кг 30800
Скорость поворота платформы, об/мин. 9,5
Скорость передвижения, км/ч Hi 5,5
Mi 4,5
Lo 3,2
Вместимость ковша (SAE), м3 0,52 - 1,40
Двигатель
Рабочий объем, л 8,27
Модель KOMATSU SAA6D114E
Количество цилиндров 6
Диаметр цилиндра, мм 114
Ход поршня, мм 135
Ёмкости
Топливный бак, л 605
Гидробак, л 188
Производитель
Производитель Комацу (Komatsu)
Страна Япония
Гидравлическая система
Максимальный поток масла, л/мин 535
Максимальное давление масла (контур передвижения и функция максимальной мощности), кг/см2 380
Гидравлический насос 2 поршневых насоса переменной производительности
Гусеничная цепь
Ширина гусеничной цепи, мм 600
Давление на грунт, кг/см2 0,64
Эксплуатационные характеристики машины
Стрела, мм 6470
Рукоять, мм 3185
Ковш (SAE), м3 1,4

KOMATSU PC300-8 БРОШЮРА Pdf Загрузить

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• Генератор, 60 А, 24 В

• Система предотвращения перегрева двигателя

• Противоскользящие пластины

• Конструкция ограждения вентилятора

• Авто-замедление

• Гидравлические регуляторы гусеницы (с каждой стороны)

• Система автоматического прогрева двигателя

• Многофункциональный цветной монитор

• Аккумуляторы, 126 Ач / 2 x 12 В

• Система увеличения мощности

• Клапан удержания стрелы

• Гидравлическая система управления КПП

• Кабина, способная OPG с дополнительным креплением на болтах

• Пылезащитная сетка радиатора и маслоохладителя

верхняя защита

• Задний отражатель

• Коррозионный резистор

• Зеркало заднего вида, правое, левое, заднее,

• Противовес

сбоку

• Воздухоочиститель сухого типа, двойной элемент

• Ремень безопасности, убирающийся

• Электрический звуковой сигнал

• Пусковой двигатель, 7. 5 кВт / 24 В x 1

• Двигатель Komatsu SAA6D114E-3

• Всасывающий вентилятор

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Дополнительная система фильтрации некачественных

• Стрела, 6470 мм 21'3 "

топливо

• Аксессуары кабины

• Кондиционер с дефростером

—Козырек от дождя

• Оружие

—Солнечный козырек

—2220 мм 7 футов 3 дюйма в сборе

• Передняя защита кабины

—2550 мм Рычаг 8 футов 4 дюйма в сборе

—Защитное ограждение во всю высоту

—3185 мм 10 футов 5 дюймов в сборе

—Защитное ограждение на половину высоты

—4020 мм, рычаг 13 футов 2 дюйма в сборе

• Нагреватель с дефростером

• Аккумуляторы, 140 Ач / 2 x 12 В

• Увеличенные интервалы смазки для навесного оборудования

• Верхнее ограждение с болтовым креплением (Защитное ограждение оператора

втулка

Гвардия 2 уровня (ОПГ))

• Система контроля заднего вида

КОВШ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

• Ковш-рыхлитель для твердых и каменных грунтов

—Мощность

SAE с шапкой 0. 9 м

3

1,18 ярда

3

CECE с шапкой 0,8 м

3

1,05 ярда

3

Ширина 1200 мм 47,2 "

www.Komatsu.com

CEN00219-04

• Защитное ограждение гусеницы, центральная часть

• Опорный каток

—PC300-8, по 7 с каждой стороны

—PC300LC-8, по 8 с каждой стороны

• Башмак гусеницы

—PC300-8, 600 мм, 24 дюйма, с тройными грунтозацепами

—PC300LC-8, 700 мм, 28 ", с тройными грунтозацепами

• Сигнализация движения

• Две настройки для стрелы

• Рабочее освещение, 2 (стрела и правая)

• Система выбора рабочего режима

• Сиденье, подвеска с подогревателем

• Сиденье, подвеска

• Сервисный клапан

• Башмаки, башмаки с тройными грунтозацепами

—PC300-8

700 мм 28 дюймов, 800 мм 31.5 "

—PC300LC-8

600 мм 24 дюйма, 800 мм 31,5 дюйма

• Защита опорных катков (полная длина)

• Крышка рамы гусеницы

• Рабочие фары (2 на кабине)

Напечатано в Японии 200911 IP. As (15)

Материалы и технические характеристики могут быть изменены без предварительного уведомления.

является товарным знаком Komatsu Ltd. Japan.

PC300

-8

PC300LC

-8

МАХОВИК

ЛОШАДЬ

Полная: 194 кВт 260 л.с. при 1950 об / мин

Полезная: 184 кВт 246 л.с. при 1950 об / мин

РАБОЧАЯ МАССА

PC300-8: 31100– 32010 кг

68 560–70 570 фунтов

PC300LC-8: 31600– 32580 кг

69 670–71 830 фунтов

ПК

300

На фото может быть изображено дополнительное оборудование.

Технические характеристики экскаватора Komatsu PC300LC-7 (2020-2021 гг.) | Экскаваторы

Технические характеристики - PC300LC-7 Komatsu

Уведомление: Все перечисленные данные проверены экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.

Масса 33 т
Транспортная длина 11.395 м
Транспортная ширина 3,19 м
Транспортная высота 3,13 м
Вместимость ковша 2,1 м³
Ходовая часть LC
Ширина колеи 600 мм
Стрела МБ
Макс. Вылет горизонтальный 10,155 м
Глубина выемки 6,39 м
Усилие отрыва 228 кН
Ширина ковша 1.685 кв.м.
Двигатель ман. Komatsu
Тип двигателя SAA6D114E-2
Мощность двигателя 180 кВт
Мощность двигателя 242 л. с.
Рабочий объем 8.27 л
Кол-во цилиндров 6
Диаметр цилиндра x ход 114x135 мм
Уровень выбросов Уровень II
Вместимость ковша мин. ###
Вместимость ковша макс. ###
Размеры д x ш x в ###
Оборотов при макс. Крутящем моменте ###
Макс.крутящий момент ###
Масса ###

Базовая модель, вкл. Кабина с конструкцией ROPS, тяговый привод, стандартная стрела и стандартный ковш

PC300LC-7 Komatsu - Специальное оборудование

  • Дизельный сажевый фильтр
  • Регулировка колеи
  • Лезвие
  • Регулировка кабины
  • Предупреждение о перегрузке
  • Погрузочно-разгрузочный экскаватор
  • Кондиционер
  • Сцепное устройство быстрое гидр.
  • Механизм быстрой навески.

Загрузить паспорта - Komatsu PC300LC-7

Икс

Что вы думаете об этой машине?

Спасибо за отзыв

Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8 Руководство экскаватора

Описание

Экскаватор Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8
Публикация: SEN01983-15
Формат: PDF
Язык: английский

Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8 Руководство по обслуживанию экскаваторов - 1035 страниц

Содержание экскаватора Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8 Руководство:

00 Указатель и предисловие
01 Технические характеристики
10 Конструкция и функции
20 Таблица стандартных значений
30 Проверка и регулировка
40 Устранение неисправностей
50 Разборка и сборка
60 Стандарт обслуживания
80 Приложение
90 Схемы и чертежи

1.Состав руководства по ремонту
В этом руководстве по ремонту содержится необходимая техническая информация для услуг, выполняемых в мастерской. Для облегчения понимания руководство разделено на следующие разделы.

00. Указатель и предисловие
Этот раздел содержит указатель, предисловие, безопасность и основную информацию.

01. Технические характеристики
В этом разделе объясняются технические характеристики экскаваторов Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8.

10. Структура и функции
В этом разделе объясняется структура и функции каждого компонента. Он служит не только для понимания структуры каждого компонента, но также служит справочным материалом для поиска и устранения неисправностей.

20. Таблица стандартных значений
В этом разделе объясняются стандартные значения для новой машины и критерии оценки для тестирования, регулировки и устранения неисправностей. Эта таблица стандартных значений используется для проверки стандартных значений при тестировании и регулировке, а также для оценки деталей при поиске и устранении неисправностей.

30. Тестирование и регулировка
В этом разделе объясняются измерительные инструменты и методы измерения для тестирования и регулировки, а также метод регулировки каждой детали. Стандартные значения и критерии оценки для «Тестирования и корректировки» поясняются в «Таблице стандартных значений».

40. Поиск и устранение неисправностей
В этом разделе объясняется, как найти неисправные детали и как их отремонтировать. Устранение неисправностей разделено по режимам отказа. «Режим S» при поиске и устранении неисправностей, связанных с двигателем, также может быть объяснен в объемах шасси и объема двигателя.В этом случае см. Объем шасси.

50. Разборка и сборка экскаватора Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8
В этом разделе объясняются специальные инструменты и процедуры для снятия, установки, разборки и сборки каждого компонента, а также меры предосторожности для них. Кроме того, объясняется момент затяжки, а также количество и вес материала покрытия, масла, смазки и охлаждающей жидкости, необходимых для работы.

60. Стандарт обслуживания
В этом разделе приведены стандартные значения обслуживания каждого компонента.Подраздел, посвященный стандартам технического обслуживания, объясняет критерии и средства устранения разборки и обслуживания.

80. Приложение
В этом разделе объясняется конструкция, функции, тестирование, регулировка и поиск и устранение неисправностей оборудования, которое не классифицируется в других разделах.

90. Схемы и чертежи (объем шасси) / Ремонт и замена деталей (объем двигателя)
- Объем шасси
В этом разделе приведены схемы гидравлических и электрических схем.
- Объем двигателя
В этом разделе объясняется метод восстановления и ремонта двигателя и замены деталей.

Подходящие экскаваторы Komatsu:

PC300-60001 и выше
PC300LC-60001 и выше
PC350-60001 и выше
PC350LC-60001 и выше

Сердечник радиатора резервуара для воды

для Komatsu PC300-8 PC350-8 PC360-8 РАЗМЕР: 425MMX1175MM

Сердечник радиатора WaterTank для Komatsu PC300-8 PC350-8 PC360-8 РАЗМЕР: 425MMX1175MM
запасные части для вторичного рынка

Гарантия 3 месяца
Доставка из Калифорнии U.SA

от FEDEX GROUND 1-3 дня прибытие

ПРИМЕЧАНИЕ: РАДИАТОР PC300-8 ИМЕЕТ ДВА ЭЛЕМЕНТА: РАЗМЕР 425MM X1175MM, РАЗМЕР 450X1200 MM3MOR SIZE 9000 RADI : Пожалуйста, заказывайте в соответствии с номером детали, если вы не знаете номер детали, пожалуйста, проверьте изображения и размеры в нашем списке перед покупкой.

Если у вас есть какие-либо вопросы об этом товаре или доставке, пожалуйста, напишите нам.

Только 48 смежных штатов США будут иметь стандартную стоимость доставки. Во всех остальных штатах взимается дополнительная плата (Гавайи, Аляска, Пуэрто-Рико).

ПОЛИТИКА ДОСТАВКИ:

Обычно доставка осуществляется в течение 1 рабочего дня, и 95% заказов, полученных до 15:00 по калифорнийскому времени, будут отправлены в тот же рабочий день. Мы отправляем товары приоритетной почтой USPS / почтой первого класса (1-3 дня) или наземным транспортом UPS (3-5 дней), если вам срочно нужны запчасти, мы можем отправить вам UPS на следующий день по воздуху, но вам нужно заплатить Дополнительная плата.Напоминаем, что каждый день мы продаем много товаров на разных платформах электронной коммерции, иногда инвентарь, указанный в листинге, не обновляется своевременно, мы оставляем за собой право отправить товар покупателю с нашего зарубежного склада через DHL (около 5 дней ) за наш счет без уведомления покупателя, если заказанные детали закончились, и процент составляет около 1-2%.

ПОЛИТИКА ВОЗВРАТА:

Мы предлагаем 14-дневную политику возврата после того, как покупатель получил товар, что является УДИВИТЕЛЬНЫМ.Возвращаемый товар должен быть в совершенно новом состоянии, без оригинальных запчастей и этикеток. Мы возьмем на себя расходы по обратной доставке, если это наша причина, чтобы вызвать возврат, если это причина покупателя, чтобы вызвать возврат, и покупатель должен взять на себя как плату за доставку, так и плату за возврат.

ОТВЕТСТВЕННОСТЬ:

Детали, которые мы предоставляем, не являются оригинальными, это запасные части на вторичном рынке, мы несем ответственность только за те детали, которые мы продали, мы можем принять возврат, возврат или замену, если возникнут какие-либо проблемы с деталями, мы не возмещаем вам расходы на труд, буксировку, ремонт, аренду или любые другие связанные с этим расходы.

СВЯЗАТЬСЯ С НАМИ:

У нас более 15 лет опыта работы с запчастями для экскаваторов, это долгое время, за исключением товаров, перечисленных на ebay, у нас есть различные запчасти для экскаваторов на складе, если у вас есть запрос или комментарии, вы всегда можете связаться с нами, мы постараемся ответить вам в течение 24 часов, спасибо!

УБЕДИТЕСЬ, ЧТО ВЫ ЗАКАЗЫВАЕТЕ ПРАВИЛЬНЫЕ ДЕТАЛИ ДЛЯ ВАШЕГО ЭКСКАВАТОРА. ЕСЛИ У ВАС ЕСТЬ КАКИЕ-ЛИБО СОМНЕНИЯ ПО ЗАКАЗУ, ПОЖАЛУЙСТА, ОТПРАВИТЬ СООБЩЕНИЕ ЧЕРЕЗ EBAY И ПРЕДОСТАВИТЬ НАМ ПОДРОБНУЮ ИНФОРМАЦИЮ, ЕСЛИ ПРЕДОСТАВЛЯЕТСЯ ПОДРОБНОЙ ИНФОРМАЦИЕЙ. ЧТОБЫ ИЗБЕЖАТЬ ОТПРАВКИ НЕПРАВИЛЬНЫХ ДЕТАЛЕЙ И ИЗБЕЖАТЬ РАССТОЯНИЯ ВРЕМЕНИ.

(** НАПОМИНАНИЕ НАШИМ УВАЖАЕМЫМ КЛИЕНТАМ: ЕСЛИ ВЫ УДОВЛЕТВОРЕНЫ НАШЕМ КАЧЕСТВОМ, ПОЖАЛУЙСТА, ДАЙТЕ НАМ ПОЛОЖИТЕЛЬНЫЕ ОТЗЫВЫ И ОЦЕНКУ, ЕСЛИ ВЫ НЕ ДОВОЛЬНЫ КАЧЕСТВОМ, ПОЖАЛУЙСТА, Дайте нам знать УДОВЛЕТВОРЕНИЕ. **)

Узел сердечника радиатора резервуара для воды 208-03-75110 для Komatsu PC400-8 PC450-8 PC400-7

Гарантия 3 месяца

Доставка из Калифорнии, США

от FEDEX GROUND Доставка в течение 1-3 дней,

Тип: Сердечник радиатора бака для воды в сборе
Номер детали.: 208-03-75110,2080375110
Применение: Для экскаватора Komatsu PC400-8 PC450-8
PC400LC-8 S / N 70001-UP
PC400LC-8R S / N 75001-UP
PC450-8R S / N 75001-UP
PC450-8 S / N 70001-UP
PC400-8 S / N 70001-UP
PC400-8R S / N 75001-UP
PC450LC-8R S / N 75001-UP
PC450LC-8 S / N 70001-UP
PC400-7E0 S / N 60001-UP (ecot3)
PC400-8 S / N 70001-70003
PC450LC-7E0 S / N 30001-UP (ecot3, для ЕС)
PC450-8 S / N 70001-70003
PC450-7E0 S / N 30001-UP (ecot3)
PC400LC-8 S / N 70001-70003
PC400LC-7E0 S / N 60001-UP (ecot3)
PC400LC-7E0 S / N 60001-UP (ecot3, для ЕС )
PC450LC-7E0 S / N 30001-UP (ecot3)
PC450LC-8 S / N 70001-70003
PC450-8 S / N K50001-UP
PC450-7K-E0 S / N K45001-UP
PC450LCHD-8 Серийный номер K50001-UP
PC450LC-8 Серийный номер K50001-UP
PC450LC-7K-E0 Серийный номер K45001-UP
PC450LC-8 Серийный номер A10001-UP
PC400LC-7E0 Серийный номер A87001-UP
PC400LCSE -8R S / N J30001-UP
PC400LC-8R S / N 75001-UP (Super Long Front Spec.)

Komatsu PC300-8, PC300LC-8, PC350-8, PC350LC-8 Руководство по ремонту

В этом руководстве содержится подробная информация об обслуживании, пошаговая инструкция по ремонту и технические характеристики Komatsu PC300-8, PC300LC -8, PC350-8, PC350LC-8 Гидравлический экскаватор Galeo.

Это руководство было подготовлено в качестве помощи для повышения качества ремонта, поскольку оно дает обслуживающему персоналу точное представление о продукте и показывает ему правильный способ выполнения ремонта и вынесение суждений.Убедитесь, что вы понимаете содержание этого руководства и используете его в полной мере при любой возможности.

_b_ ПРИМЕНИМЫЕ МОДЕЛИ: _ / b_
Komatsu PC300-8 SN: 60001 и выше
Komatsu PC300LC-8 SN: 60001 и выше
Komatsu PC350-8 SN: 60001 и выше
Komatsu PC350LC-8 SN: 60001 и выше

Komatsu PC300, 350-8 устанавливают двигатель SAA6D114E.
Подробную информацию о двигателе см. В Руководстве по ремонту двигателя серии 114.

_b_ СОДЕРЖАНИЕ: _ / b_
00 УКАЗАТЕЛЬ И ПРЕДИСЛОВИЕ
01 СПЕЦИФИКАЦИЯ
10 СТРУКТУРА, ФУНКЦИОНИРОВАНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
20 ТАБЛИЦА СТАНДАРТНЫХ ЗНАЧЕНИЙ
30 ИСПЫТАНИЯ И РЕГУЛИРОВКА
40 И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 903 Загружаемый: YES
Формат файла: PDF
Требования: PDF Reader
Совместимость: Windows и Mac
Язык: английский
Всего страниц: 200+

Это руководство в основном содержит необходимую техническую информацию для операций, выполняемых в сервисной мастерской.
Для облегчения понимания данное руководство разделено на следующие разделы.

00. Указатель и предисловие
В этом разделе дается пояснение к списку руководств по ремонту, оглавлению, технике безопасности и основной информации.

01. Спецификация
В этом разделе объясняются технические характеристики аппарата.

10. Структура, функции и стандарт техобслуживания
В этом разделе объясняются структура, функции и стандартные значения техобслуживания каждого компонента. Подраздел структуры и функций объясняет структуру и функции каждого компонента.Он служит не только для понимания структуры, но также служит справочным материалом для поиска и устранения неисправностей. Подраздел, посвященный стандартам технического обслуживания, объясняет критерии и средства устранения разборки и обслуживания.

20. Таблица стандартных значений
В этом разделе объясняются стандартные значения для новой машины и критерии оценки для тестирования, регулировки и поиска неисправностей. Эта таблица стандартных значений используется для проверки стандартных значений при тестировании и регулировке, а также для оценки деталей при поиске и устранении неисправностей.

30. Тестирование и регулировка
В этом разделе объясняются измерительные приборы и методы измерения для тестирования и регулировки, а также метод регулировки каждой детали. Стандартные значения и критерии оценки для тестирования и настройки объяснены в разделе «Тестирование и настройка».

40. Поиск и устранение неисправностей
В этом разделе объясняется, как найти неисправные детали и как их отремонтировать. Устранение неисправностей разделено по режимам отказа. S-режим поиска и устранения неисправностей, связанных с двигателем, также может быть объяснен в разделах «Объем шасси» и «Объем двигателя».В этом случае см. Объем шасси.

50. Разборка и сборка
В этом разделе объясняются специальные инструменты и процедуры для снятия, установки, разборки и сборки каждого компонента, а также меры предосторожности в отношении них. Кроме того, поясняется момент затяжки, количество и вес материала покрытия, масла, консистентной смазки и охлаждающей жидкости, необходимых для работы.

90. Схемы и чертежи (объем шасси) / Ремонт и замена деталей (объем двигателя)
- Объем шасси: В этом разделе приведены схемы гидравлических и электрических схем.
- Объем двигателя: в этом разделе объясняется метод воспроизведения, ремонта и замены деталей.

* Это руководство в формате PDF совместимо со всеми версиями ОС Windows для ПК, ОС MAC и ОС Linux.
* Утилита сжатия, необходимая для его извлечения, если PDF находится в архиве (например, 7-zip).

Komatsu PC300LC-8M0 - Строительное и горное оборудование Индия

л.с.
Эксплуатационная масса, л 33,740 - 34,100 кг
Модель двигателя KOMATSU SAA6D114E-3
Двигатель 260 л.с. при 1950 об / мин
Стрела 6.0 M SE
Рычаг 2,2 млн
Ковш КОВШЕ ДЛЯ ME, 2,3 СМ
Кабина КАБИНА КОНДИЦИОНЕРА С СЕТКОЙ КАЮТЫ

Дополнительное оборудование
  • Ковш 1,4 куб. М (скала)
  • Ковш 1,6 куб. М (для тяжелых условий эксплуатации)
  • Ковш 1,9 куб. М (для массовых земляных работ)
  • Ковш 2,1 куб. М (для массовых земляных работ)
  • Ковш для погрузки-разгрузки блоков
  • Комплект для адаптации камнолома
  • Решетка для кабины
  • Верхняя защита кабины
  • Скальный молот
  • Огнетушитель

Жесткий.Умная. Надежный.

Это одна из двух новых моделей гидравлических экскаваторов - PC300LC-8M0 и PC350LC-8M0 - выпущенных в категории 30-35 тонн. Обозначая появление на индийском рынке новых надежных моделей, произведенных Komatsu India Pvt. Ltd. и продается компанией L&T. PC300LC-8M0 разработан для высокой производительности при земляных работах, а PC350LC-8M0 - для тяжелых условий эксплуатации в каменной, гранитной и мраморной промышленности.

Эти машины отличаются повышенной грузоподъемностью, имеют усиленную конструкцию, более жесткую ходовую часть и оснащены ковшом большей вместимости и усилением.Они оснащены дизельным двигателем Komatsu SAA6D114E-3 мощностью 260 л.с., отличаются надежностью и лучшими в своем классе характеристиками. У них есть несколько режимов работы: режим P для сокращения продолжительности цикла и повышения производительности, а режим E позволяет экономить топливо. Обе модели оснащены большой просторной кабиной с автоматическим кондиционером нового дизайна, обеспечивающей комфорт и безопасность оператора.

PC300LC-8 и PC350LC-8 построены на основе Komtrax нового поколения, системы слежения за машиной, которая помогает пользователю контролировать машину в любое время и в любом месте одним нажатием кнопки.Подробная информация об условиях работы, режиме и рабочих параметрах помогает клиентам добиться превосходной производительности в любой области применения, обеспечивая при этом минимальный расход топлива на куб.м. Другие функции включают цветной монитор с расширенной функцией мониторинга машины и улучшенную видимость и разрешение с большим ЖК-дисплеем TFT.

Новейшие ковши с низким сопротивлением для выемки грунта, более эффективные (ME), в соответствии со спецификацией Super Earthmover, обеспечивают большую вместимость ковша для широкого спектра применений (насыпные земляные работы, камень, гранит, мрамор).Машины PC300LC-8M0 и PC350LC-8M0 SE Spec с ковшами ME также обеспечивают самую высокую производительность на литр в своем классе.

Сравните Caterpillar 336D L и Komatsu PC300-1. Что лучше?

10. Максимальная погрузочная высота 7542 мм 10. Максимальная погрузочная высота 7000 мм
13.Максимальная глубина выемки 6633 мм 13. Максимальная глубина выемки 6540 мм
11. Максимальный радиус по уровню земли 11714 мм 11.Максимальный радиус по уровню земли 10420 мм
1. Удельная длина передачи нагрузки 11200 мм 1. Удельная длина передачи нагрузки 11295 мм
3.Высота агрегата-передачи груза 3630 мм 3. Высота агрегата-передачи нагрузки 3230 мм
9. Максимальная высота среза 10749 мм 9. Максимальная высота среза 10080 мм
12.Максимальная глубина копания вертикальной стены 7152 мм 12.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
