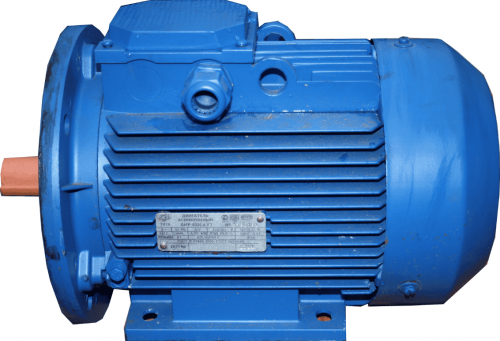

Электродвигатель АИР71А4 со склада в Санкт-Петербурге

Электродвигатель АИР71А4У2 (0,55 кВт 1500 об/мин.)

Цена 4550,00 руб*

Цена указана с НДС за монтажное исполнение IM1081 (на лапах), за комбинированное исполнение IM2081 и фланцевое исполнение IM3081 — надбавка +5%.

Трехфазный асинхронный электродвигатель АИР71А4 предназначен для привода различных механизмов (насосов, вентиляторов, станков), работающих в режиме S1. Питается от сети переменного тока частотой 50 Гц, напряжением 380В (220/380В).

Купить электродвигатель АИР71А4 в Санкт-Петербурге можно обратившись в отдел продаж компании Мастер-РеФит или заполнив форму «ОФОРМИТЬ ЗАЯВКУ»

Основные технические характеристики

Тип электродвигателя	АИР71А4У2
Мощность, кВт	0,55
Частота вращения, об/мин	1500
Напряжение, В	220/380 или 380
Ток статора, А	1,61
КПД, %	71
Коэф. мощности, cosφ	0,73
Класс изоляции	F
Степень защиты, IP	55
Климатическое исполнение и категория размещения	У1, У2, У3
Масса, кг	8,7

Данные приведены справочно для стандартного исполнения. Электродвигатель может быть доработан до необходимых Вам параметров (опций) по климатическому исполнению, степени защиты, монтажному исполнению и т.д.

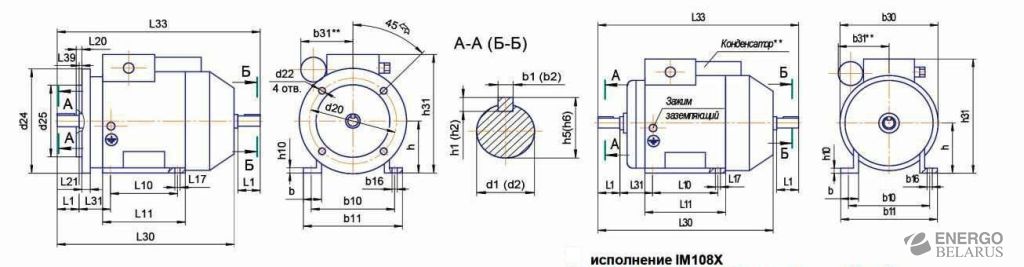

Габаритные и присоединительные размеры

Монтажное исполнение IM1081

l1	l10	l31	d1	d10	b1	b10	h2	h5	h20	h
40	90	45	19	7	6	112	6	21,5	8	71

Монтажное исполнение IM2081 и IM3081

d20	d22	d24	d25
165	12	200	130

Электродвигатель АИР71А4 по назначению, характеристикам и установочным размерам абсолютно заменяем с электродвигателями серии 5АИ71А4, А71А4, АДМ71А4.

* Цены на сайте не являются публичной офертой, для уточнения цены свяжитесь с нашими менеджерами.

АИР71А4 IM1081 0,55\1500 ЭНР (220\380В)

Узнать Цену

Асинхронный трехфазный электродвигатель АИР71А4 используются практически во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.д.).

Исполнение IM 1081 (на лапах).

Технические характеристики электродвигателя АИР 71А4:

Мощность, кВт — 0,55
Номинальная частота вращения, об/мин — 1360
Номинальный ток при напряжении 220/380В, А — 2,9 / 1,7
Номинальный крутящий момент, Н*м — 3,86
КПД, % — 71,0
Cos φ — 0,71
Iпуск/Iном — 5,0
Мпуск/Мном — 2,3
Ммакс/Мном — 2,4
Ммин/Мном — 1,8
Масса, кг — 8,1

Габаритные, установочные и присоединительные размеры электродвигателя АИР 71А4:

Габаритные размеры

Установочные и присоединительные размеры, мм

l30

l303

h41

d30

b10

l10

l31

h20

d10

270

314

185

163

112

21.

21.5

По всем вопросам приобретения звоните по тел.:

+7 (812) 389-20-29, 602-21-08, 602-14-42 или
пишите на email: [email protected]

Назад к Электродвигателям

Электродвигатель АИР71А4 0.55 кВт, 1500 об/мин

электродвигатели асинхронные с короткозамкнутым ротором с высотами оси вращения 63-355 mm. Электродвигатели предназначены для привода общепромышленных механизмов, применяемых в различных отраслях народного хозяйства, для работы от сети переменного тока частотой 50 Hz напряжением от 220V до 690V

Technical characteristics of the product:

Электродвигатель АИР71А4 0,55 кВт, 1500 об/мин, 380 V

Place of delivery:

Self-delivery

Product delivery order:

Self-delivery

List of documentation transmitted with the product:

Договор, Счет-фактура, гарантийное письмо, сертификат

Product completeness:

Паспорт, электродвигатель

Warranty and maintenance:

6 month

Requirements for the shelf life of the product:

5 year

Storage requirements:

Хранить электродвигатели следует в закрытом, сухом и вентилируемом помещении. Резкие колебания температуры и влажности, вызывающие образование росы не допускаются. Срок сохраняемости двигателей – 3 года. При более длительном хранении двигатели должны подвергаться консервации

Presence of the comformity certificate for the product:

Запрашиваемая страница не найдена!

Все категорииВентиляторы — Канальные вентиляторы — Крышные вентиляторы — Осевые вентиляторы — Противопожарные вентиляторы — Радиальные вентиляторы — Агрегаты воздушно-отопительные и пылеулавливающие — Дымососы — Ostberg — Бесшумные вентиляторы IRE — Канальные круглые — Канальные прямоугольные — Низкопрофильные — Shermann — Вентиляторы для дымоудаления Shermann — Канальные вентиляторы Shermann — Крышные вентиляторы Shermann — Осевые вентиляторы Shermann — Радиальные вентиляторы Shermann — VEZAКомплектующие для вентиляции — Заслонка вентиляции — Нагреватели для вентиляции — Охладители для вентиляции — Стаканы монтажные для вентиляторов — Фильтры для вентиляции — Шумоглушители для вентиляцииВент.

решетки и диффузорыВоздуховоды — Воздуховоды из нержавеющей стали — Воздуховоды из оцинкованной стали — Сварные воздуховоды из черной стали — Фасонные части воздуховодовАвтоматика и эл. приводы — Ключи и карты управления для контролеров — Промышленная автоматика — Электрические приводыКондиционеры — Инверторные сплит системы — Инверторные сплит системы ballu — Инверторные сплит системы Электролюкс — Напольно-потолочные сплит системы — Напольно-потолочные сплит системы Ballu — Напольно-потолочные сплит системы Electrolux — Напольно-потолочные сплит системы Electrolux с инверторным управлением — Приточно-очистительные мультикомплексы — Сплит-системы — Сплит системы Балу — Сплит системы ЭлектролюксСистемы отопления — Блочные тепловые пункты — Регуляторы температуры и давления — Теплообменники — Теплосчетчики для квартир — Термостатические элементы — Электронные регуляторы ECL ComfortТепловые завесы тепломаш — Серия 100 (офисы, обществ.

здания) — Серия 200 (офисы, обществ. здания) — Серия 300 (офисы, обществ. здания) — Серия 400 (склады, промышл. здания) — Серия 500 ( склады, автомойки) — Серия 600 (офисы, обществ. здания) — Серия 700 (обществ. и промышл. здания) — Серия 800 (цеха, склады, авиац. ангары)ФанкойлыТепловентиляторыКлапаны — Клапаны вентиляции — Клапаны для воды — Автоматические и ручные балансировочные клапаны — Клапаны обратные — Латунные шаровые краны — Регулирующие клапаны — Редукционные клапаны — Фильтры сетчатые — Противопожарные клапаныКлимат установки

Вентиляторы осевые ВО 06-300-5 (АИР71А4)/1500 об/мин/0,55 кВт

Осевые вентиляторы рассчитаны на использование в отопительных и вентиляционных системах зданий и различного назначения сооружений. Они устанавливаются в охладительные, сварочные установки, градирни, покрасочные камеры, сушильные шкафы. Использовать вентиляторы вместе с установками, способными нагреть взрывоопасные вещества, содержащиеся в воздухе, до их воспламенения запрещается.

Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.

Варианты изготовления

Индекс	назначение и материалы
	Общепромышленное исполнение, материал — углеродистая сталь
В(В1)	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК3 (В2)	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Допустима замена обозначения «В» — взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU. МН04.В00781.

Конструктивные особенности и варианты исполнения

ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.

Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).

Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.

Вентиляторы осевые ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопостями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востебованными среди других.

Как измеряется крутящий момент отвертки?

Выбор отвертки

Выбор шуруповерта (аккумуляторного шуруповерта) — задача вполне решаемая. Для этого нужно знать, на какие характеристики нужно обращать внимание при выборе. Для начала решаем, нужна ли модель бытовая или профессиональная. Если вы покупаете отвертку для мелкой работы по дому, для работы на даче и т. Д., То ваш выбор — бытовая отвертка. Если предполагается, что отвертка будет интенсивно использоваться в течение длительного времени, тогда вам понадобится профессиональная отвертка.Этот материал расскажет, как выбрать отвертку.

Вернемся к основным характеристикам, которые необходимо знать при выборе аккумуляторного шуруповерта:

Напряжение двигателя отвертки. Современные модели шуруповертов имеют напряжение двигателя от 7,2 В до 24 В (Вольт). Чем выше напряжение, тем меньше тока требуется для получения требуемой мощности. Соответственно, больше мощности легче получить в отвертке с мотором 18В, а не 12В или 7,2В. Стоит уточнить, что наиболее распространены шуруповерты с мотором 12В, 14В и 18В.

Отвертка динамометрическая. Крутящий момент измеряется в Нм (Ньютон на метр). Проще говоря, крутящий момент — это сила, с которой ваша отвертка закручивает винты. Чем больше крутящий момент, тем больше возможностей у отвертки. В современных бытовых шуруповертах крутящий момент обычно составляет 10-28 Нм. Для работы по дому этого достаточно. С крутящим моментом 28-30 Нм отвертка может вкручивать 100-миллиметровые саморезы и сверлить дерево с металлом. Говоря о сверлении в дереве и металле, современные бытовые модели способны сверлить отверстия до 20 мм в дереве и до 13 мм в металле.В профессиональных шуруповертах крутящий момент достигает 70-140 Нм.

Большинство отверток имеют функцию регулировки крутящего момента. Он используется там, где требуется больший контроль при выполнении определенных работ. Регулировка осуществляется переключением кольца, расположенного на корпусе отвертки в основании патрона. Цифры на кольце указывают режимы установки крутящего момента. Значок сверла после максимального числа на кольце показывает режим сверления.

На примере закручивания саморезов функция используется так:

Для затяжки винтов разной длины не требуется один момент затяжки.Для саморезов меньшего размера достаточно меньшего усилия затяжки, а для более длинных саморезов — соответственно большего усилия затяжки. Скорее всего, всем, кто хоть раз вкрутил саморез в дерево, но воткнул в материал. А там, где необходимо, чтобы поверхность была ровной и гладкой, не допускаются вмятины. Когда срабатывает так называемый «храповик», а это происходит при завышении установленного крутящего момента, отвертка перестает затягивать винт.Таким образом, позволяя более точно контролировать рабочий процесс. Эта функция также защищает двигатель от перегрузки.

Аккумулятор для аккумуляторной отвертки. Именно аккумулятор позволяет работать мобильно и не зависит от длины шнура. В шуруповертах используются три типа аккумуляторных батарей:

NiCd (никель-кадмиевый). такие аккумуляторы являются наиболее доступными, но по характеристикам проще представленных ниже. Емкость таких аккумуляторов от 1,2 или 1.5 А / ч (Ампер-час). Отвертка мощностью 2,0А / ч при тех же условиях может проработать дольше, чем отвертка с аккумулятором ёмкостью 1,2А / ч. Емкости 1,2-1,5А / ч хватит для домашнего использования. А учитывая, что текущее время зарядки аккумулятора составляет 1 час, «свежий» аккумулятор всегда будет под рукой. Минусы: требуется полная разрядка.

NiMh (никель-металлогидрид). эти аккумуляторы дороже, но их емкость выше от 1,5 до 2,6 А / ч. Подходит как для домашнего, так и для более сложного и длительного использования.Не требует полной разрядки.

Li-Ion (литий-ионный). аккумуляторы самые дорогие, имеют большую емкость, которая выше 3,0А / ч. Еще одно преимущество литий-ионных аккумуляторов — их небольшой вес. Разница в весе может составлять до 40%. Литий-ионные аккумуляторы не обладают эффектом памяти, что позволяет не ждать, пока аккумулятор полностью разрядится.

Стоит сказать, что на аккумуляторы гарантия не распространяется, так как они часто выходят из строя по вине покупателя.Если вы оставите батарею при низкой температуре хотя бы на ночь, и такие батареи больше не будут использоваться. Храните батареи в теплом помещении.

Число оборотов отвертки. Для разных видов работ нужны разные обороты. Для бурения требуются более высокие скорости 1000-1300 об / мин. Для закручивания шурупов достаточно 400-550 об / мин. Отвертки бывают односкоростные, двухскоростные и трехскоростные. Переключение передач позволяет работать со скоростью, необходимой для решения различных задач.

Отвертки с регулируемым крутящим моментом Quickset (0,2,9 Н-м) от Torqueleader

Итак. Если вы выбираете отвертку для дома, то сюда подойдет отвертка на 12-14В с аккумулятором ёмкостью 1,2-1,5А / ч и крутящим моментом 15-26Нм. Такая отвертка справится практически с любой работой по дому. Бытовые отвертки с такими характеристиками стоят от 1300 до 3000 рублей. Не стоит гнаться за невысокой ценой, как правило, ценник на отвертку ниже 900 рублей указывает на то, что такая отвертка долго не будет работать.При выборе обратите внимание на узнаваемость компании производителя, условия гарантии, количество сервисных центров. Ну и саму отвертку надо держать в руке, крутить, нажимать и т.д.

Максимальный крутящий момент отвертки

Ознакомившись с характеристиками любого шуруповерта, вы обязательно встретите такой параметр, как крутящий момент, который измеряется в ньютон-метрах (Нм). Не все помнят из школьного курса физики, что это значит.И в этой статье я постараюсь объяснить, какой крутящий момент у отвертки.

Говоря простым языком, крутящий момент отвертки означает максимальное усилие, которое она может передать на винт или саморез. Понятно, что чем выше крутящий момент, тем больше будет эта сила.

На что все это влияет? На сколько, например, большого самореза или шурупа по длине и диаметру можно ввинтить в тот или иной материал. Ну, кроме того, если взять две отвертки с разным крутящим моментом и проделать с ними одинаковую работу, то механизм отвертки с большим крутящим моментом будет меньше изнашиваться.Таким образом, можно сказать, что величина крутящего момента также влияет на стойкость инструмента.

Что такое Ньютон?

Если написать «Ньютон» с большой буквы, то это имя ученого, в честь которого названа единица измерения, по которой измеряется сила.

Что ж, если говорить об единицах измерения, то «Ньютон» пишется строчной буквой и обозначается как «H».

В качестве единицы измерения, с научной точки зрения, 1 Н — это сила, которая за 1 секунду изменяет скорость тела весом 1 кг на 1 м / с в направлении силы.

Если это несколько проще, то можно сказать так: чтобы тело массой 1 кг двигалось и увеличивало свою скорость на 1 м / с каждую секунду, к нему должна быть приложена сила, равная 1 Н.

Все еще не ясно? Затем возьмите в руку предмет массой 100 г. Это сила тяжести, которая притягивает этот объект к земле и будет примерно равна одному ньютону. Почему о? Потому что сила притяжения в разных точках Земли несколько различается и эталоном одного Ньютона будет сила тяжести тела массой 102 г, расположенного на уровне моря на поверхности Земли на широте 40 градусов.

А что такое ньютон-метр?

Опять же, если вы используете цитату из Википедии, то «один Ньютон-метр равен моменту силы, создаваемому силой 1 Н относительно точки, расположенной на расстоянии 1 м от линии кошения силового воздействия» .

Что касается отвертки, то я объясню это следующим образом. Патрон отвертки имеет ось, вокруг которой он вращается. Возьмите отвертку и поместите ее горизонтально осью вращения. Затем берем металлический стержень Г-образной формы, у которого одна из сторон имеет длину 1 м, а другая (неважно какой длины) будет зажата в патроне.Так, если сторона планки, равная 1м, поставить горизонтально и на ее противоположном от отвертки конце подвешен груз весом 100 г, то мы получим крутящий момент, действующий на патрон, примерно равный одному ньютону. метр. А если вешать, например, груз 4 кг, то получаем 40 Нм.

Следовательно, если отвертка заявляет, например, что ее максимальный крутящий момент составляет 40 Нм, то это означает, что двигатель отвертки через редуктор передает на патрон такое усилие, как если бы мы действительно собрали вышеупомянутую конструкцию и подвесили нагрузку 4 кг.Не будем брать в расчет массу самой планки.

Вот что такое крутящий момент отвертки.

Ну и в заключение нужно сказать, что максимальный крутящий момент достигается при полном нажатии на кнопку пуска. К тому же на двухскоростных шуруповертах на разных оборотах крутящий момент тоже будет разным. на первом больше, на втором меньше.

Также в шуруповертах есть специальный регулятор, на котором есть шкала с отметками от 1 до 15, 20 или другое число (как решает производитель) и последняя отметка в виде сверла (в этом положении можно и нужно сверлить) , что ограничивает крутящий момент.То есть, если выставить регулятор на одну из числовых отметок, то при достижении определенного значения момента отвертка дальше не поворачивается, а щелкает. Но если поставить регулятор в положение «дрель», то отвертка не щелкнет, а будет пытаться затянуть то, что поворачивает, до последнего. В то же время приведенные выше цифры не означают сам момент, а просто показывают, насколько более или менее вы это делаете (просто для более быстрой навигации при работе)

Надеюсь, мне удалось объяснить суть крутящего момента отвертки.На этом я прощаюсь. пока мы не встретимся снова!

Крутящий момент — основная характеристика отвертки. Он определяет диаметр винта и глубину его завинчивания, а также материал (дерево, бетон, сталь и т. Д.).

Крутящий момент определяется мощностью инструмента, которая зависит от двигателя и аккумулятора. В документации на устройство обычно указывается максимально возможный диаметр и длина шурупа. При этом максимально возможный крутящий момент достигает 60 Нм, для домашнего инструмента — 10-12 Нм.

Эффективность отвертки значительно повышается, если ее можно использовать в импульсном режиме (долбление как перфоратор).

Типы отверток

В зависимости от используемого источника питания инструмент:

Перезаряжаемый . Аккумуляторные отвертки используются в быту и на работе. Емкость аккумулятора 1,5 Ач и выше, напряжение 10-12 В (бытовой) или 18-36 В для профессионального. Наиболее распространены никель / металлические / гибридные батареи. Также используются литий и никель-кадмий.Аккумуляторный шуруповерт очень подходит для новостроек, в которые еще не подавалось электричество.

Тестер динамометрических отверток

Видео о продукте

Сетевая отвертка . Работает от сети 220В, недостатком является наличие сетевого кабеля (ограничение длины, некоторые неудобства при эксплуатации).

Пневматический используется в серийном производстве, где есть постоянные пневматические силовые косилки.

По виду выполняемых работ отвертки делятся на две группы:

Хозяйственный (домашний, самодеятельный).Они используются при небольшом объеме работы. мелкий (эпизодический) ремонт, разовые работы (смена дверей, сборка мебели).

Professional применяется для больших объемов работ в строительстве, мебельном производстве и др.

Особого внимания заслуживают инструменты, совмещающие 2 функции. дрель-отвертка.

Выбор отвертки

Прежде всего необходимо определить его точное назначение:

Для домашнего использования простой инструмент с макс.крутящий момент 10-12Нм, напряжение 12В и емкость аккумулятора от 1,2Ач.

Для профессиональной работы рекомендуемые параметры следующие:

Макс. крутящий момент. 60-120Нм;

Емкость аккумулятора

. более 3Ач;

таких инструментов дороже и требуют определенных навыков для работы.

При необходимости можно выбрать комбинированный инструмент. дрель-отвертка, что часто бывает очень удобно.

Также необходимо обратить внимание на зарядку аккумулятора.Если бытовой аккумулятор можно зарядить за 3-6 часов, то у профессионала — 40-60 минут. Для надежной работы рекомендуется иметь комплект из 2-х батареек.

Инструмент может быть оснащен специальными редукторами для снижения частоты вращения электродвигателя. Редукторы обычно планетарного типа, имеют небольшие размеры, вес при достаточно высоком передаточном числе. Такие редукторы легко переходят в режим сверления (сверления). В современных шуруповертах есть регулятор крутящего момента, позволяющий вкручивать шурупы с необходимым усилием, что предотвращает зачистку резьбы, шлифовку шлицев

Сначала немного предыстории.При выборе отвертки у каждого немного подкованного пользователя наверняка возникнет вопрос о крутящем моменте, который он может обеспечить. На этом форуме почти половина тем посвящена этой проблеме, но единого мнения не было. Связано это, видимо, с тем, что под этим термином каждый производитель понимает, кто в чем много. И у каждого продавца инструмента на этот счет тоже свое мнение. Результат — полная неразбериха. И если soft / hard момент все же можно найти в параметрах инструмента (хотя кто понимает, что под этим так и остается загадкой, поэтому сравнивать инструменты по этим параметрам категорически нельзя.Например, инструмент с меньшим мягким моментом почему-то, судя по описанию, может просверливать отверстия большего диаметра или ввинчивать саморезы большего размера (почему-то без указания их длины). Или соотношение блокирующих моментов на 1-й / 2-й скорости не соответствует соотношению самих скоростей. Чудеса.), То информация о срабатывании муфты переключения передач — мрачная загадка. Почему-то почти все производители приборов (за исключением буквально двух-трех марок) скрывают этот параметр как государственную тайну.Хотя, казалось бы, что проще. примерка и размещение в каталоге? Меня этот вопрос интересовал в первую очередь, так как муфта ограничения крутящего момента — чуть ли не основная деталь любой отвертки. По крайней мере, это то, что отличает его от обычного упражнения.
Короче решил сам все проверить. Я начал с поиска измерителей крутящего момента. Такие вещи были найдены довольно быстро, но я был не готов к их стоимости. началось с тысячи долларов. И тогда я решил сделать такой прибор сам.По идее, здесь нет ничего сложного. Что такое крутящий момент 1 Нм? Это момент, создаваемый силой в 1 Н, приложенной к руке длиной 1 м. Если к концу плеча длиной 1 м подвесить груз весом 1 кг, то мы получим момент 9,81 Нм (поскольку сила тяжести = мг, а g = 9,81 Н / кг)). Если это плечо уменьшить в 9,81 раза, то 1 кг просто создаст крутящий момент в 1 Нм. Отсюда сразу получается схема устройства (см. Фото). Делаем рычаг длиной 10,2 см и зацепляем за обычный безмен.Я использовал электронный баланс с диапазоном измерения до 20 кг, градуировкой 0,01 кг и точностью 0,02 кг. Поскольку рычаг необходимой длины можно изготовить достаточно точно и легко выдержать перпендикулярность рычага и оси весов, точность нашего устройства будет фактически определяться точностью весов. Таким образом, мы получили измеритель крутящего момента с диапазоном 0-20 Нм и точностью 0,02 Нм. Такими параметрами может похвастаться далеко не каждый промышленный образец.
К сожалению, измерять момент срабатывания сцепления таким прибором было не очень хорошо. Когда сцепление начинает работать (трескаться) момент начинает «прыгать». И этому электронному штурвалу нужно время, чтобы выставить показания, то есть он измеряет некое среднее значение, а не максимум, после которого срабатывает сцепление. Тут нужен, видимо, какой-то механический (неинерциальный) балансир с фиксацией максимального значения (ну то есть пиковый детектор). Но этот прибор очень успешно измеряет статический момент.И тут результаты меня несколько (мягко говоря) удивили и озадачили.
Сначала я попытался измерить максимальный крутящий момент, используя простую отвертку, отвертку с пистолетной рукояткой и небольшой гаечный ключ с трещоткой (см. Фото). Результаты следующие (и, надо сказать, вполне ожидаемые):

отвертка простая 3Нм
отвертка с пистолетной рукояткой 6Нм
ключ с храповым механизмом 12Нм
И я очень постарался.
Результатом работы отвертки в положении «сверление» удивил.Шпиндель был плотно заблокирован и был измерен статический блокирующий момент:
Metabo PowerMax (1-я скорость, «сверление») 3,8 Нм (при паспортных данных 15 Нм.). Думал аккумулятор может разрядиться. Поставил полностью заряженным, получилось 4,8 Нм и этот момент выпал на глазах из-за разряда аккума. При следующей попытке были получены те же 3,8 Нм.
AEG BBS 14 KX Raptor (1-я скорость, «бурение») 18Нм (со статическим моментом блокировки по паспорту 40Нм. ).
А как прикажете это понимать?
Попробую еще раз на старом Метабое, принесу с дачи.

Отдать всю шуру ОлегуЧ на замеры! Узнай правду.

Расчет крутящего момента двигателя

Крутящий момент электродвигателя — это сила вращения его вала. Именно крутящий момент определяет мощность вашего двигателя. Измеряется в ньютонах на метр или килограмм-силах на метр.

Типы крутящих моментов:

Оценено.значение крутящего момента при стандартной работе и стандартной номинальной нагрузке двигателя.
Launcher — табличное значение. Сила вращения, которую электродвигатель может развивать при запуске. Выбирая электродвигатель, убедитесь, что этот параметр выше статического момента вашего оборудования. насос или вентилятор и т. д. В противном случае электродвигатель не сможет запуститься, что чревато перегревом и прогоранием обмотки.
Максимум. предельное значение, при достижении которого нагрузка уравновесит двигатель и остановит его.

Расчет крутящего момента. Формула

Примечание: при расчете стоит учитывать коэффициент скольжения асинхронного двигателя. Номинальное число оборотов двигателя не совпадает с реальным. Вы можете узнать точное количество оборотов, зная маркировку, в таблице выше.

Таблица крутящего момента двигателя

В этой таблице указаны крутящие моменты наиболее распространенных электродвигателей AIR в Украине, а также требуемые при пуске.пуск, максимально допустимый для данного типа электродвигателя. максимальный крутящий момент и момент инерции двигателей AIR (например, при выборе электромагнитного тормоза важно усилие)

Двигатель	кВт / об	Мном, Нм	Мпуск, Нм	Mmax, Нм	Минн, Нм
AIR56A2	0,18 / 2730	0,630	1,385	1,385	1,133
AIR56V2	0.25/2700	0,884	1,945	1,945	1,592
AIR56A4	0,12 / 1350	0,849	1868	1868	1,528
AIR56V4	0,18 / 1350	1,273	2,801	2,801	2,292
AIR63A2	0,37 / 2730	1,294	2 848	2 848	2330
AIR63V2	0. 55/2730	1,924	4,233	4 233	3,463
AIR63A4	0,25 / 1320	1,809	3,979	3,979	3,256
AIR63V4	0,37 / 1320	2,677	5,889	5,889	4,818
AIR63A6	0,18 / 860	1,999	4,397	4,397	3.198
AIR63V6	0,25 / 860	2,776	6,108	6,108	4,442
AIR71A2	0,75 / 2820	2,540	6.604	6 858	4 064
AIR71V2	1,1 / 2800	3,752	8,254	9 004	6 003
AIR71A4	0,55 / 1360	3.862	8 883	9,269	6,952
AIR71V4	0,75 / 1350	5,306	13,264	13 794	12 733
AIR71A6	0,37 / 900	3,926	8,245	8,637	6 282
AIR71V6	0,55 / 920	5,709	10 848	12 560	9 135
AIR71V8	0. 25/680	3,511	5,618	6,671	4,915
AIR80A2	1,5 / 2880	4,974	10 943	12 932	8,953
AIR80V2	2,2 / 2860	7 346	15427	19 100	13 223
AIR80A4	1,1 / 1420	7,398	16 275	17,755	12 576
AIR80V4	1.5/1410	10 160	22 351	24 383	17 271
AIR80A6	0,75 / 920	7 785	16 349	17,128	12 457
AIR80V6	1,1 / 920	11 418	25 121	26 263	20 553
AIR80A8	0,37 / 680	5,196	10 393	11,952	7.275
AIR80V8	0,55 / 680	7 724	15,449	16 221	10,814
AIR90L2	3/2860	10,017	23 040	26. 045	17030
AIR90L4	2,2 / 1430	14 692	29 385	35 262	29 385
AIR90L6	1,5 / 940	15 239	30 479	35.051	28 955
AIR90LA8	0,75 / 700	10232	15 348	20,464	15 348
AIR90LB8	1,1 / 710	14 796	22,194	32 551	22,194
AIR100S2	4/2850	13 404	26 807	32 168	21 446
AIR100L2	5.5/2850	18 430	38 703	44 232	29 488
AIR100S4	3/14 10	20 319	40 638	44 702	32 511
AIR100L4	4/1410	27 092	56 894	65,021	43 348
AIR100L6	2,2 / 940	22 351	42 467	49 172	35 762
AIR100L8	1. 5/710	20,176	32 282	40 352	30,264
AIR112M2	7,5 / 2900	24 698	49,397	54 336	39 517
AIR112M4	5,5 / 1430	36,731	73 462		58 769
AIR112MA6	3/950	30 158	60 316	66 347	48 253
AIR112MV6	4/950	40 211	80 421	88 463	64 337
AIR112MA8	2.2/700	30,014	54,026	66.031	42 020
AIR112MV8	3/700	40,929	73 671	90,043	57 300
AIR132M2	11/2910	36,100	57,759	79,419	43,320
AIR132S4	7,5 / 1440	49 740	99,479	124 349	79 583
AIR132M4	11/1450	72 448	173 876	210,100	159 386
AIR132S6	5. 5/960	54 714	109 427	120 370	87 542
AIR132M6	7,5 / 950	75,395	150,789	165 868	120,632
AIR132S8	4/700	54 571	98,229	120 057	76 400
AIR132M8	5,5 / 700	75,036	135 064	165 079	105050
AIR160S2	15/2940	48 724	97 449	155 918	2.046
AIR160M2	18,5 / 2940	60 094	120,187	192,299	2,884
AIR180S2	22/2940	71 463	150,071	250,119	4,288
AIR180M2	30/2940	97 449	214 388	341 071	6 821
AIR200M2	37/2950	119 780	275 493	383 295	16 769
AIR200L2	45/2940	146 173	380 051	584 694	19 003
AIR225M2	55/2955	177 750	408 824	710 998	35,550
AIR250S2	75/2965	241 568	628 078	966 273	84 549
AIR250M2	90/2960	290. 372	784 003	1161 486	116 149
AIR280S2	110/2960	354 899	887 247	1171 166	212 939
AIR280M2	132/2964	425 304	1233 381	1488,563	297 713
AIR315S2	160/2977	513 268	1231 844	1693 786	590 259
AIR315M2	200/2978	641 370	1603,425	2116 521	962 055
AIR355SMA2	250/2980	801 174	1281 879	2403,523	2163 171
AIR160S4	15/1460	98,116	186 421	284 538	7 457
AIR160M4	18.5/1460	121 010	229 920	350 930	11 375
AIR180S4	22/1460	143 904	302,199	402 932	15 110
AIR180M2	30/1460	196 233	470,959	588 699	27 276
AIR200M4	37/1460	242 021	532,445	847 072	46. 952
AIR200L4	45/1460	294 349	647,568	941 918	66 229
AIR225M4	55/1475	356 102	997 085	1317 576	145,289
AIR250S4	75/1470	487 245	1218,112	1559,184	301 605
AIR250M4	90/1470	584 694	1461 735	1871 020	467 755
AIR280S4	110/1470	714 626	2072 415	2429 728	578 847
AIR280M4	132/1485	848 889	1697 778	2886 222	1612,889
AIR315S4	160/1487	1027 572	2568 931	3802 017	2363 416
AIR315M4	200/1484	1287 062	3217 655	4247. 305	3603 774
AIR355SMA4	250/1488	1604 503	3690,356	4492,608	8985 215
AIR355SMB4	315/1488	2021 673	5054 183	5862 853	12534 375
AIR355SMC4	355/1488	2278 394	5012,466	6151,663	15493 078
AIR160S6	11/970	108,299	205 768	314 067	12.021
AIR160M6	15/970	147 680	339 665	443 041	20,675
AIR180M6	18,5 / 970	182,139	400 706	546 418	29 324
AIR200M6	22/975	215 487	517 169	711,108	50.209
AIR200L6	30/975	293 846	617 077	881 538	102 846
AIR225M6	37/980	360,561	721,122	1081 684	186 050
AIR250S6	45/986	435 852	784 533	1307,556	440 210
AIR250M6	55/986	532 708	1012,145	1811. 207	633 922
AIR280S6	75/985	727 157	1454 315	2326 904	1090 736
AIR280M6	90/985	872 589	1745 178	2792 284	1657 919
AIR315S6	110/987	1064 336	1809 372	2873 708	4044 478
AIR315M6	132/989	1274 621	2166 855	3696 400	5735 794
AIR355MA6	160/993	1538 771	2923,666	3539 174	11848 540
AIR355MV6	200/993	1923,464	3654 582	4423 968	17118 832
AIR355MLA6	250/993	2404,330	4568 228	5529 960	25485 901
AIR355MLB6	315/992	3032 510	6065 020	7278 024	40029,133
AIR160S8	7. 5/730	98,116	156 986	235 479	13,246
AIR160M8	11/730	1007 329	1712 459	2417 589	181 319
AIR180M8	15/730	196 233	333 596	529 829	41 994
AIR200M8	18,5 / 728	242 685	509 639	606 714	67 952
AIR200L8	22/725	289 793	579 586	724 483	88 966
AIR225M8	30/735	389 796	701 633	1052,449	214 388
AIR250S8	37/738	478 794	861 829	1196 985	481 188
AIR250M8	45/735	584 694	1052,449	1520,204	695 786
AIR280S8	55/735	714 626	1357,789	2143 878	1071 939
AIR280M8	75/735	974 490	1754 082	2728 571	1851,531
AIR315S8	90/740	1161 486	1509 932	2671 419	4413 649
AIR315M8	110/742	1415 768	2265 229	3964,151	6370,957
AIR355SMA8	132/743	1696 635	2714 616	3902. 261	12215,774
AIR355SMB8	160/743	2056 528	3496097	4935,666	18097 443
AIR355MLA8	200/743	2570 659	4627.187	6940,781	26991.925
AIR355MLB8	250/743	4498,654	7647 712	10796,770	58032 638

Онлайн расчет

Чтобы рассчитать крутящий момент электродвигателя в режиме онлайн, введите значение мощности электродвигателя и реальную угловую скорость (количество оборотов в минуту).

будет калькулятор

После расчета крутящего момента посмотрите схемы подключения асинхронных электродвигателей звездой и треугольником на сайте Слобожанского завода

Основные технические характеристики аккумуляторной дрели

1.1. Крутящий момент

Характеризует силу электродвигателя, заставляющую вращаться вал патрона. Чем он выше, тем плотнее материал, с которым можно работать, тем проще подтянуть крепеж, затянуть длинные саморезы и открутить заклинившие гайки. Значения крутящего момента в бытовом инструменте, который используется дома для разовых работ, вполне достаточны в пределах 10,15 Нм. У профессиональных двух- и трехскоростных аккумуляторных шуруповертов этот параметр превышает 130 Нм, что облегчает сверление очень твердых материалов.Полупрофессиональные модели способны развивать этот показатель до 50. 80 Нм. Например, с крутящим моментом 80 Нм инструмент можно использовать для ввинчивания саморезов в металл.

При работе с разными типами крепежа важны не столько усилия, сколько деликатность. Величина крутящего момента выбирается в зависимости от диаметра и длины крепежа и обрабатываемого материала. В конструкции инструмента специально для этого предусмотрен ограничитель крутящего момента. кольцо, расположенное после патрона (рис.Устройство аккумуляторных дрелей-шуруповертов). Чтобы не оторвать головку винта или прорезь и сохранить биты, перед вкручиванием крепежа установите на кольце необходимое значение. Как только крепеж ввинчивается и достигается желаемое значение, патрон останавливается, хотя двигатель продолжает вращаться. Неправильно установленный крутящий момент грозит порванием паза или головки крепежа, слишком глубоким погружением ее в поверхность и изнашиванием коронки. Ограничение крутящего момента устанавливается пошагово. согласно разделению на кольце, соответствующему режиму вращения и силе, так что у пользователя есть возможность настроить инструмент для конкретной задачи.Для бытовых моделей количество ступеней может быть 10, для профессиональных моделей. до 20.

1.2. Скорость вращения

Показывает количество оборотов шпинделя в минуту и определяет диапазон задач, которые выполняются на разных скоростях. Чем тверже материал, тем выше должна быть характеристика скорости вращения, чем выше скорость вращения, тем легче инструменту справляется со сверлением. Параметр напрямую связан со сферой использования. Здесь важна не столько максимальная производительность, сколько возможность выбора режима работы. Во-первых, это позволяет настроить инструмент для выполнения конкретной задачи, а во-вторых, позволяет экономить заряд батареи. Дрель-шуруповерт может иметь 1, 2, 3 или 4 скорости. Первый — самый низкий, используется для работы с крепежом. Например, 400, 450 оборотов в минуту достаточно, чтобы вкрутить шурупы при установке петель на дверцу кухонного шкафа. Вторая и третья скорости включаются, когда инструмент используется в качестве сверла. Для сверления необходим показатель 1000 об / мин.

1.3. Характеристики аккумулятора

Определяет принцип действия аккумуляторных дрелей и шуруповертов и влияет на мощность инструмента и продолжительность работы.Тип аккумулятора и его параметры определяют продолжительность работы от одного заряда, скорость его разряда, риск нагрева при работе и даже удобство инструмента в принципе. При выборе аккумулятора обращают внимание на его устойчивость к саморазряду, низким температурам и эффекту памяти.

Тип батареи

Они не обладают эффектом памяти, не подвержены саморазряду, но литий-ионные аккумуляторы более чувствительны к холоду, чем другие типы. Они отличаются повышенной вместимостью, малым весом и высокой ценой. Количество циклов заряда / разряда в 3 раза больше, чем у никель-кадмиевого.
Они дешевые, поэтому встречаются чаще других, не боятся морозов, но имеют сильный саморазряд и имеют никель-кадмиевые аккумуляторы с эффектом памяти. Перед хранением и перезарядкой их необходимо полностью разрядить, иначе их емкость снизится. Кстати, эти аккумуляторы токсичны при производстве и их сложно утилизировать.
Экологичные в производстве и простые в утилизации, без эффекта памяти и саморазряда, с небольшими размерами и весом, никель-металлогидридные батареи не устойчивы к низким температурам и имеют высокую цену. В отличие от предыдущих аккумуляторов, перед хранением их необходимо полностью зарядить.

Емкость показывает потенциал аккумулятора, то есть время, в течение которого он сможет питать нагрузку. Чем больше это значение, тем дольше будет работа шуруповерта без подзарядки.Емкость аккумулятора со временем уменьшается.

Напряжение на выходе суммируется, так как аккумулятор состоит из нескольких блоков питания, соединенных пластинами. Чем выше напряжение, тем дольше дрель будет работать на максимальной скорости.

1,4. Дополнительные функции инструмента

Если требуется демонтировать конструкции, например, функция реверса позволяет без серьезных усилий открутить крепеж или высвободить сверло, застрявшее в материале. При сверлении кирпича и легкого бетона незаменима ударная функция.В импульсном режиме инструмент дергается. Принцип пускового тока значительно увеличивает крутящий момент. Однако этот режим, как и ударный, быстро изнашивает мотор, поэтому использовать их часто и много не рекомендуется. Тормоз выбегом позволяет двигателю останавливаться сразу после отпускания кнопки включения. Это исключает инерционный пробег картриджа и делает работу более удобной: можно сразу переходить к следующему саморезу, а не ждать несколько секунд, пока он полностью не остановится, чтобы попасть в прорезь. Такие надстройки, как автоматическая блокировка шпинделя для легкой смены инструмента, встроенная подсветка и индикатор заряда батареи, больше не являются характеристиками профессионального инструмента. они просто делают работу удобнее и присутствуют в большинстве моделей.

Характеристики аккумуляторной дрели

Широкая сфера применения инструмента обусловлена преимуществами, в том числе мобильностью, что означает возможность работы в любых труднодоступных местах без подключения к электросети, а также малым весом. Аккумуляторная дрель используется для ввинчивания и откручивания саморезов, болтов, шурупов, шурупов, дюбелей и анкеров.Инструмент эффективен для сверления мягкой и твердой древесины, пластика, гипсокартона, мягких металлов. Если дрель оснащена ударной функцией, она сможет справиться с застрявшим крепежом и просверлить отверстия в кирпиче и бетоне. С помощью специальных насадок с помощью инструмента удаляется старая краска, поверхности очищаются и полируются. Как и большинство видов инструментов, отвертки делятся на профессиональные. модели с высокими техническими характеристиками и значительным ресурсом, и бытовые, рассчитанные на небольшие нагрузки, время от времени.Чтобы выбрать инструмент, который будет соответствовать вашим ожиданиям и затраченным средствам, мы разберемся с устройством и диапазоном производительности.

Устройство современных моделей и принцип их действия

Для сверления и завинчивания крепежа требуются короткие промежутки времени и относительно низкая потребляемая мощность. В таком прерывистом режиме, когда чередуются фазы работы и отдыха, предпочтительны аккумуляторные дрели. Очень маленькие и удобные в обращении, они могут немного отличаться дизайном, а именно положением ручки.На рисунке ниже показана модель с ручкой с центром тяжести, наиболее распространенная для этого инструмента. А сдвинутая назад пистолетная рукоятка считается более эргономичной для сверления.

Под корпусом находится электродвигатель, редуктор, патрон и аккумулятор. Инструменты нового поколения оснащены современным бесщеточным двигателем. Это двигатели без коллекторных щеток, которые являются основными изнашиваемыми деталями. Следовательно, такая конструкция способствует повышению эффективности и долгому сроку службы. Принцип работы аккумуляторной дрели начинается с работы двигателя.От него вал начинает двигаться по коробке передач. Металлический редуктор незаменим, если вы выбираете инструмент для интенсивной, тяжелой работы с максимальной нагрузкой. Металл лучше рассеивает тепло, что в конечном итоге положительно сказывается на долговечности инструмента. Пластиковую коробку передач можно встретить как в дешевых бытовых моделях, так и в полупрофессиональных, поэтому ориентируйтесь на предполагаемую работу. Патрон с закрепленным в нем соплом приводится в движение валом. В аккумуляторных дрелях, как и в аккумуляторном инструменте, реализованы два принципа крепления оборудования.Для установки сверла в ключевой патрон понадобится специальный зубчатый ключ. В патроне гильза затягивается вручную без особых усилий со стороны пользователя. Как видите, внутренняя схема аккумуляторной дрели проста. Что касается эксплуатации, то перед началом работ проверьте, заряжен ли аккумулятор, установите нужную форсунку и выставьте производительность ограничителем крутящего момента. Кстати, сцепление можно заблокировать дополнительным положением переключателя. В этом положении крутящий момент максимальный и необходим, например, для создания отверстий большого диаметра или большой глубины.Следует помнить, что режимы выставляются на приборе только при его выключении; во время работы никаких настроек не производится.

Выбираете аккумуляторную дрель для дома или работы? На нашем сайте представлен огромный выбор моделей бытового и профессионального класса для сборки мебели, строительных и отделочных работ, недорогие варианты ремонта дома. Вы можете сами сравнить характеристики, посмотреть статьи, позвонить менеджеру за консультацией. Сделайте свой выбор и пусть инструмент станет вашим верным помощником в реализации задуманного.

Что важнее в характеристиках авто. мощность или крутящий момент двигателя

Получайте по почте одну самую читаемую статью один раз в день. Присоединяйтесь к нам на и.

Чтобы понять эту проблему, вы должны сначала понять концепции. Так что мощность в лошадиных силах на самом деле относительно проста. Это прямая мощность, которую способна производить электростанция. Специалисты измеряют мощность двигателя не в «лошадях», а в кВт для большей точности. Но о нюансах, связанных с мощностью двигателя, поговорим чуть позже.

Теперь о крутящем моменте. Этот показатель — сила, с которой вращается вал силовой установки. Он измеряется в Ньютонах на метр. Фактически, 1 ньютон на метр — это сила, необходимая для вращения шеста с прикрепленным к нему грузом в 100 граммов. Таким образом, я лично предполагаю, что чем выше крутящий момент, тем лучше. Безусловно, но есть нюанс, который лучше всего разобрать на примере.

Взрослый мужчина, крутя педали велосипеда, создает крутящий момент в пределах 130-150 Нм. Это почти то же самое, что двигатель MPI для Skoda Fabia. В то же время совершенно очевидно, что при том же крутящем моменте машина разгоняется и едет намного быстрее велосипеда, несмотря на значительно большую массу. Как так? Это связано с тем, что помимо крутящего момента двигателя важны также обороты, которые довольно сильно зависят от мощности силовой установки. Велосипедист делает 30-40 оборотов в минуту, а двигатель MPI — до 4 тысяч оборотов в минуту.

И тут плавно переходим к еще одному нюансу, связанному с лошадиными силами, о котором уже упоминалось в самом начале.Дело в том, что мощность двигателя, указанная в характеристиках транспортного средства (на бумаге), совершенно не равна мощности двигателя при эксплуатации. Производимая мощность сильно варьируется в зависимости от числа оборотов в минуту. Например, двигатель на пике может выдавать 63 кВт. Однако при относительно низком обороте 2,5–3 тыс. В минуту он будет выдавать мощность только 26–32 кВт. Все эти показатели могут самым серьезным образом различаться в зависимости от модели конкретной установки, в частности от того, какое топливо она использует. Чем выше мощность агрегата на низких оборотах, тем лучше для автомобиля с точки зрения динамики. Соответственно, чем сложнее и дороже такой двигатель и тем быстрее он изнашивается.

Суть в том, что для бюджетных и даже более престижных автомобилей все это имеет очень мало значения. По большому счету, когда дилерские компании указывают в характеристиках такие параметры, как мощность, крутящий момент и т.д. все это не более чем маркетинговый ход с целью соблазнить потенциального покупателя красивыми цифрами.Все вышеперечисленные параметры силовой установки актуальны только для профессиональных гоночных автомобилей.

В продолжении темы есть такая «пятерка» машин. которые оказались слишком новаторскими для своего времени.

Понравилась статья? Тогда поддержите нас, наберите:

Что такое крутящий момент

Крутящий момент — это характеристика, которая указывает силу нагружаемого инструмента. В среднем этот показатель колеблется в районе 5-10 Нм, что дает возможность мастеру решать различные технические проблемы.

Такая нагрузка характерна для бытовых бытовых и полупрофессиональных отверток. Этой силы вращения достаточно, чтобы вкрутить болты и саморезы, размешать раствор, просверлить металлические пластины средней толщины.

Какой крутящий момент подходит для большинства проблем? Ответ на этот вопрос зависит от того, где и как вы собираетесь использовать инструмент. Например, если пользователю необходимо универсальное устройство, с помощью которого он может выполнять различные задачи. Тогда лучше приобрести инструмент с максимальной силой вращения.Таким инструментом можно ввинчивать шурупы любой длины, даже в твердые материалы (металл, твердое дерево, пластик).

Отвертка динамометрическая

Если пользователь приобретает отвертку для работы с обычным деревом, ему подойдет инструмент с минимальной скоростью вращения. Даже устройства на 500 об / мин могут закручивать винты. Для более сложных поверхностей лучше выбрать инструмент на 1300 об / мин. Эта отвертка может сверлить самые твердые материалы.

Типы отверток

Отвертки широко используются в различных сферах:

в строительстве;
в отделке помещений;
при производстве и установке мебели, подвесных систем вентиляции и др.;
в ремонте автомобилей и другой техники.

Все современные отвертки делятся на две группы в зависимости от способа питания:

Устройства с батарейным питанием. Такие агрегаты тяжелые из-за аккумулятора. Однако важным их преимуществом следует считать мобильность (это важное качество при монтажных работах).
Устройства с питанием от электрической сети. Эти системы очень мощные, но их можно использовать только рядом с розеткой.

Отвертка аккумуляторная

При выборе инструмента в первую очередь следует обращать внимание на скорость вращения. Эта характеристика позволит вам понять, как именно можно применить ту или иную модель.

Какой крутящий момент у отвертки и какой он должен быть

Если вам нужно затянуть винт или болт, отвертка поможет ускорить процесс. Это компактное устройство, работающее от сети или аккумулятора, обладает достаточной мощностью для работы с крепежом. Важная характеристика инструмента — крутящий момент отвертки.

Именно на этот параметр стоит обратить внимание при выборе конкретного инструмента.

Скорость вращения и диаметр шнека

При покупке отвертки нужно отдельно оценить отношение диаметра винта к скорости вращения. Для этого нужно знать, что:

Для винтов диаметром 6 мм скорость затяжки будет соответствовать 10 Нм. Кроме того, этот показатель может меняться в зависимости от жесткости материала. Так что в некоторых случаях он может доходить до 25 Нм.
Если используется винт диаметром 7 мм, то крутящий момент составляет 27 Нм для твердых материалов и 11 Нм для мягких материалов.
При диаметре винта 8 мм (наибольшее значение) крутящий момент достигает 30 Нм.

Правильно подобранный индикатор крутящего момента позволит мастеру быстро выполнить необходимые работы. Такой инструмент прослужит дольше и будет реже выходить из строя. Чем выше крутящий момент, тем меньше усилий прикладывает мастер.

Мощность крутящего момента не так важна для инструментов с питанием от сети.Но для аккумуляторных шуруповертов это очень важный параметр, от которого зависит, насколько быстро сядет аккумулятор.

Полезные видеообзоры смартфонов и других гаджетов на нашем Youtube канале

Ветрогенераторы от асинхронного двигателя 2 кВт. Генератор от асинхронного двигателя своими руками. Обслуживание ветрогенератора и меры безопасности

Многие мастера, особенно живущие в сельской местности, привлекают к своим услугам возобновляемые источники энергии, а именно ветровые электрические установки.

Покупка промышленной ветроустановки обернется довольно ощутимой копейкой, поэтому по старинной методике можно создать довольно приличный ветрогенератор.

Основная проблема — получить номинальные электрические параметры, для этого устройство должно иметь высокую скорость вращения.

Как сделать мельницу своими руками

В качестве генератора для ветряка своими руками используется генератор от сельхозтехники: от комбайна, трактора, автомобиля скорость вращения в этих генераторах будет от 3 до 7 тысяч об / мин.

На практике оказывается, что вращение роторного типа вертикального расположения может развивать скорость около 60 об / мин, горизонтальное расположение трехлопастного колеса вентилятора при горизонтальном расположении при скорости ветра достигает 300 об / мин.

Для того, чтобы сделать ветряк своими руками и добиться эффективной работы генератора, рекомендуется применять мультипликатор (редуктор), есть несколько нюансов использования редукторов.

Часть энергии ветра уходит на потери в самом редукторе, поэтому его КПД не превышает 40%.
Для увеличения скорости вращения генератора увеличивается крутящий момент, что вызывает необходимость увеличения скорости выходного вала, добавления шестерен, что чревато уменьшением крутящего момента.

Формула этой зависимости выглядит так: M B = K * (M + M C), где:
K — передаточное число;
Мс — момент сопротивления;
M M — момент множителя.

Из этой формулы следует, что отсутствие множителя будет идеальным.К сожалению, в изготовлении ветрогенератора своими руками отказаться невозможно.

Для мощной ветряной мельницы, сделанной своими руками, в качестве генератора также может применяться асинхронный двигатель с короткозамкнутым ротором (pH = 5,5 кВт; N = 960 об; u n = 380/220 В).

В качестве множителя можно взять коробку передач от машины, станка и т.д. Главное, чтобы передаточное число (К) коробки передач было = 5.

Лопасти ветряка изготовлены из стальной трубы, разрезанной на четыре части, можно использовать самодельный профиль из пропитанных эпоксидных смол, идеальные боковые лопасти вертолета от Ми-24.

Чтобы асинхронный двигатель заработал в генераторном режиме, раскрутим двигатель до того, как на его обмотках появятся эмиссионные обмотки. Затем необходимо с помощью резонансного явления поднять амплитуду фазного напряжения до 310 В, для подключения к фазным обмоткам конденсаторами емкость конденсатора определяется по формуле C = 1/98696 x LF , где LF — индуктивность фазной обмотки, двигатель с указанными выше характеристиками LF — 120 мГн Подставляем в формулу и получаем C = 1/98696 x 0.12 = 84МКФ, можно конденсатор на 100 мкФ.

Конденсатор можно использовать типа КБГ-МН или других типов, но при напряжении до 400 В конденсаторную батарею лучше размещать в изолированном корпусе.

Преимущества генератора для ветряка своими руками, построенного на базе асинхронного двигателя:

Низкий клиффер (коэффициент гармоник) не более 2%, что обуславливает высокий КПД и выработку только полезной энергии.
Отсутствие вращающихся обмоток и чувствительность к засветке извне электронных деталей.
Длительный срок службы.
Значение выходного напряжения составляет 220/380 В, за счет этого нагрузку можно подключать напрямую от устройства, исключая инвертор.
Асинхронный генератор лучше защищен от влаги и загрязнений, имеет лучшую защиту от токов. короткое замыкание и перегрузки.

Максимальная простота и надежность устройства ветряк для дома своими руками Достигается размещением вала ветродвигателя непосредственно с валом генератора, причем частота вращения не должна превышать 120-150 об / мин, при этом желательно, чтобы было отсутствуют тормозные и стабилизирующие скорость вращения устройств и обмоток возбуждения.

Кроме того, использование асинхронного двигателя в прямом качестве можно преобразовать и применить в качестве турбины в его основе, в этом случае ротор двигателя сбрасывается. Электродвигатель АИР71А4, П — 0,55кВт на 1360 об / мин, 4 полюса, 3 фазы, с ротором Ø 66,7 мм после проточки до 56 мм, на каждый полюс наклеены магниты по 40 штук, ротор заклеил и залил эпоксидной смолой.

Накопление энергии осуществляется аккумуляторными батареями и инверторами под управлением электронных переключателей.

При изготовлении вертикальной ветряной мельницы желательно использовать подпружиненные упоры лопастей, способные противодействовать ураганному ветру, то есть они просто будут разворачиваться на ветру, не создавая сопротивления. По окончании урагана нужно будет только повернуть ветряной вал до тех пор, пока лопасти не повернутся под действием ветра.

Конструкция этого ветрогенератора довольно проста и надежна. Это первая попытка переделки асинхронного двигателя на генератор на постоянных магнитах.Что-то жертвенное в подвале нашло двигатель старый, но совсем не использованный. Решился и растянул. Мощности пока не ждал большого с ней, так как двигатель четырехполюсный. Но опыт и практика иногда важнее киловатт.

Разобрал его, все внутренности в достойном состоянии были, чему порадовал.
Подсчитал, какие магниты подходят (точнее как доступные из возможных) выступа ротора. Подарил Ротор токарю, его полчаса ударили по нему, а вот и я хозяин заготовки.

Наскоро убрав урожай, вычислили столб мигрантов. Если приклеивать магниты без фаски, то залипание будет сильным, и сдвинуть вал ветрогенератора не получится. Распечатал шаблон магнитной наклейки. Сломанные дыры. Перешла на заготовку и начала приклеивать магниты.

Особых проблем не было. Все магниты наклеил за два вечера (два часа с пивными паузами и прочими срочными делами).

Утром завернул ротор прозрачным прицелом, начиная снизу плотно, оставил небольшой люфт.Хафинг не торопится с эпоксидкой. Все обошлось. Запас на воздуховоде Ротора потребовал большей осадки, и все же его оказалось мало. Ротор входить не хотел. Магниты со смолой не скрещивал. Просто аккуратно ползал по наждачной бумаге на малых оборотах с водой (без крайней надобности делать это не рекомендую, так как неодимовые магниты плохо переносят перегрев). Собрал генератор. Заеданий практически нет (двумя пальцами несложно).
Генератор готов.Убрать характеристики. Это первое измерение, которое я сделал сразу после сборки.

Гарантировать точность оборотов не могу, точной фиксации не было.
Перед тестированием

А эти замеры делали не так давно. Соединение -Формы расправляются и последовательно.

Теперь нужно было заняться лопатками. Я их вычислял, а не я. Вот что получилось.
Диаметр турбины 1,7 метра, Z 5 скоростей.

Собрал голову, но проверить как? И руки зажаты.Взял генератор с установленными лопастями и залез на невысокую крышу. Ветра почти нет. Крутил вместо халявы, да и ветерок беру чуть-чуть. Кто-нибудь держал генератор с вращающимся винтом? Не нужно. От ветра непросто отвернуться. В общем, он был похож на этого Карлсона (который живет на крыше). Все, кто смотрел эту картину от души, смеялись, но я был немного одинок (и это мягко сказано).
В целом эта модель благополучно проработала несколько месяцев, потом разобрали на реконструкцию.Никаких повреждений не обнаружено.

Ну теперь он

Вот небольшое видео об этом типе:

Ну, я продолжаю искать, испытывать и строить другие варианты, и я не могу остановиться.
Вероятно, мы описываем другие конструкции.

Электроэнергия — дорогой ресурс, и его экологическая безопасность вызывает сомнения, поскольку для получения электроэнергии используются углеводороды. Он истощает недра и отравляет окружающую среду. Оказывается, можно обеспечить дом ветровой энергией.Согласитесь, неплохо было бы иметь запасной источник электричества, особенно в районе, где часто бывают перебои с электричеством.

Установки-трансформеры слишком дороги, но приложив определенные усилия, их можно собрать самостоятельно. Попробуем разобраться, как собрать ветрогенератор своими руками из стиральной машины.

Далее мы расскажем, какие материалы и инструменты потребуются для работы. В статье вы найдете схемы устройства ветрогенератора от стиральной машины, советы специалистов по сборке и эксплуатации, а также видеоролики, наглядно демонстрирующие сборку устройства.

Ветряные генераторы редко используются в качестве основных источников электроэнергии, и в качестве дополнительных или альтернативных являются идеальными.

Это хорошее решение для коттеджей, частных домов, расположенных в районах, где часто возникают проблемы с электричеством.

Построить ветряную мельницу из старой бытовой техники и металлолома — это реальные действия по защите планеты. Мусор — такая же актуальная экологическая проблема, как и загрязнение окружающей среды Продукты сгорания углеводородов

Самодельный ветрогенератор от отвертки, или двигатель стиральной машины будет стоить буквально копейки, но поможет прилично сэкономить на счетах энергии.

Хороший вариант для владельцев мастики, которые не хотят переплачивать и готовы приложить определенные усилия для снижения затрат.

Часто автомобильные генераторы используют для изготовления ветряков своими руками. Они не выглядят так привлекательно, как образцы промышленного производства, но полностью функциональны и покрывают часть потребности в электроэнергии

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании кинетической энергии ветра в механическую, и потом в электрике. Рекомендуем ознакомиться со статьей и принципом ее работы.

В основном современные модели Оснащены тремя лопастями для повышения эффективности и начинают работать при скорости ветра не менее 2-3 м / с.

Скорость ветра — принципиально важный показатель, от которого напрямую зависит мощность установки.

В технической документации на ветрогенераторы промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальной эффективностью.Чаще всего этот показатель составляет 9-10 м / с.

Какое потребление энергии может покрыть установка?

Установка ветрогенератора выгодна, если скорость ветра достигает 4 м / с.

В этом случае можно обеспечить практически все потребности:

Устройство мощностью 0,15-0,2 кВт позволит осветить помещения на эко-энергии. Также можно подключить компьютер или телевизор.
Ветровой установки мощностью 1-5 кВт достаточно для обслуживания основной бытовой техники, в том числе холодильника и стиральной машины.
Для автономной работы всех устройств и систем, включая отопление, необходим ветрогенератор мощностью 20 кВт.

При проектировании и сборке ветряка от двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору.

Чтобы сделать своими руками ветрогенератор мощностью до 1 кВт, приобретать спецтехнику не нужно.Эту задачу легко решить, имея в наличии асинхронный двигатель. Причем указанной мощности хватит для создания условий для работы индивидуальной бытовой техники и подключения уличного освещения в саду на даче.

Если вы сделаете ветряк своими руками, то у вас будет бесплатный источник энергии, который можно использовать по своему усмотрению. Изготовить автономный ветрогенератор на базе асинхронного двигателя сможет любой самодельный мастер.

Что такое генератор?

Генераторная установка, производящая электроэнергию, состоит из следующих основных элементов:

Принцип действия

Работа самодельных ветряных мельниц осуществляется по аналогии с установками ветрогенераторов , которые используются в промышленности. Основная цель — выработка переменного напряжения, для которого кинетическая энергия преобразуется в электрическую. Ветер приводит в движение ротор ветрового типа, в результате чего результирующая энергия поступает от него в генератор. Причем обычно роль последнего выполняет асинхронный двигатель.

В результате создания генератора тока последний попадает в аккумулятор, который снабжен модулем и контроллером заряда. Оттуда он направляется в инвертор постоянного напряжения, источником которого является электросеть.В результате переменного напряжения может создавать , характеристики которого подходят для использования в бытовых целях (220 В, 50 Гц).

Для преобразования переменного напряжения в постоянный используется контроллер. Именно с его помощью заряжаются аккумуляторы. В некоторых случаях инверторы могут работать с источниками бесперебойного питания. Другими словами, в случае проблем с подачей электроэнергии они могут использовать аккумуляторы или генераторы в качестве источника бытовой техники.

Материалы и инструменты

Для изготовления ветрогенератора достаточно иметь асинхронный двигатель , который придется переделывать.При этом необходимо иметь на складе количество материалов:

Технические характеристики и установка генератора

Генератор имеет следующие характеристики:

ОСОБЕННОСТИ МОНТАЖА

Чаще всего монтаж генератора осуществляется с своими руками с помощью трехлопастного ветряка, достигающего в диаметре около 2 м. Решение по увеличению количества лопастей или их длины не приводит к улучшению производительности. Независимо от выбранного варианта относительно конфигурации, размеров и формы лопастей, в первую очередь следует произвести расчеты.

При самостоятельном монтаже нужно обращать внимание на такой параметр, как состояние грунта участка, на котором будет размещаться опора и растяжка. Мачта монтируется путем рытья котлованов глубиной не более 0,5 м, которые необходимо залить бетонным раствором.

Подключение к сети осуществляется в строго определенном порядке : Первые аккумуляторы подключаются, а сам ветрогенератор уже соблюдается.

Вращение ветрогенератора может осуществляться в горизонтальной или вертикальной плоскости.В этом случае выбор обычно останавливается на вертикальной плоскости, которая связана с конструктивным оформлением. В качестве роторов допустимы модели Дариуса и Савониуса.

В конструкции установки следует использовать уплотнительные прокладки или колпачок. Благодаря такому раствору генератор не нанесет вреда влаге.

Для размещения мачты и опор следует выбрать открытое место. Подходит для мачты высотой 15 м. При этом наибольшее распространение получили мачты , высота которых не превышает 5-7 м.

Оптимально, если ветрогенератор, сделанный своими руками, выполняет функции резервного электроснабжения.

Эти установки имеют ограничения по использованию, так как их работа возможна только в тех регионах, где скорость ветра достигает примерно 7-8 м / с.

Перед тем, как приступить к созданию ветряка своими руками, произведите точные расчеты. В некоторых случаях возникают трудности с обработкой узлов асинхронного двигателя;

Ветряк невозможно создать без электрических модулей, а также серии экспериментов.

Как сделать своими руками асинхронный генератор?

Хотя, всегда можно приобрести готовый асинхронный генератор. , можно по другому пойти и сэкономить, сделав своими руками. Сложностей здесь не возникнет. Остается только подготовить необходимые инструменты.

Одной из особенностей работы генератора является то, что он должен вращаться с большей скоростью , нежели двигатель. Добиться этого можно следующим образом.После запуска необходимо узнать скорость вращения двигателя. В решении этой задачи нам поможет тахогенератор или тахометр.
Задав вышеуказанный параметр, следует прибавить к значению 10%. Если, например, его крутящий момент составляет 1200 об / мин, то для генератора он будет равен 1320 об / мин.
Чтобы сделать интертелектор на базе асинхронного двигателя, необходимо будет найти подходящий контейнер для конденсаторов. При этом следует помнить, что все конденсаторы не должны отличаться по фазе Friend друг от друга.
Рекомендуется использовать тару средних размеров. Если он будет слишком большим, это приведет к нагреву асинхронного двигателя.
Для сборки вы должны использовать конденсаторы , которые смогут гарантировать удельную скорость вращения. К их установке нужно отнестись с большой серьезностью. Их рекомендуется защитить с помощью специальных изоляционных материалов.

Это все операции, которые должны быть выполнены при установке генератора на базе двигателя. Далее можно переходить к его установке.Учтите, что при использовании устройства с короткозамкнутым ротором вы получите ток высокого напряжения. По этой причине для достижения значения 220 В вам понадобится трансформатор более ранней версии.

Не всегда уместна покупка заводского генератора. Иногда проще сделать свитер своими руками из материалов и инструментов. Устройств мощностью до 1 кВт хватит для подключения уличного освещения на даче или любой другой бытовой техники. Такой генератор можно построить из асинхронного двигателя.

Изготовление асинхронного генератора дает массу преимуществ. Это бесплатный источник электроэнергии, который можно использовать для разных целей. К тому же такую работу сможет выполнить даже начинающий мастер.

Конструктивная схема электрогенератора будет состоять из нескольких основных элементов:

Принцип работы прибора

Принцип работы самодельных генераторов переменного тока на 220В ничем не отличается от устройств, которые используются в промышленных целях.И те, и другие переходят из кинетической энергии в электрическую.

В конструкциях, сделанных своими руками, энергия ветра вращает мельницу, которая закреплена на роторе. Таким образом, кинетическая энергия передается генератору. Он производит электричество. В качестве генератора часто используется переделанный асинхронный двигатель.

Электроэнергия, вырабатываемая генератором, передается на батареи. Последний должен быть оборудован модулем контроля заряда. От батарей электричество поступает в инвертор постоянного напряжения.Таким образом можно создать переменное напряжение. Он подойдет для использования в бытовых целях, то есть с параметрами 220 В и 50 Гц.

Для преобразования переменного напряжения в постоянное необходимо установить специальный контроллер. Именно благодаря ему заряжаются аккумуляторы. Иногда инверторы могут выступать в качестве источника бесперебойного питания. То есть при отсутствии централизованного электроснабжения или перебоев в его работе асинхронный генератор переменного тока можно использовать для бытовых целей, питания различных устройств, работающих от 220 В.

Необходимые материалы и инструменты

Для изготовления электродвигателя-генератора своими руками достаточно иметь асинхронный двигатель. Остальные материалы можно найти на хозяйственных или специализированных радиотехнических рынках.

Могут понадобиться следующие инструменты и материалы:

Для начала нужно определиться с желаемым конечным результатом. Характеристики электродвигателя, выполняющего роль генератора, могут быть разными, и это зависит от того, сколько электроэнергии устройство будет производить в единицу времени.

Для выработки средней энергии генератор должен иметь примерно такие характеристики:

Минимальная установочная мощность 1,3 кВт.
Желательны неодимовые магниты в конструкции. Их функция — обеспечивать электромагнитную движущую силу. Для этого может применяться стальная втулка, которая устанавливается на ротор.
Расположение магнитов на роторе должно соответствовать схеме. Это означает, что их полюса следует развернуть в правильном направлении.
Предварительно вал ротора должен быть скручен и регулировать размеры под диаметром магнитов.
При установке магнитов не всегда нужно переделывать обмотку. Если он состоит из проводов с большим сечением — ничего страшного, это только увеличит мощность. Большинство. лучший вариант Обмотка будет представлять собой устройство, имеющее шесть полюсов, провод сечением не более 1,2 мм и максимум 24 витка на катушке.

Нюансы Montaja

Как правило, для изготовления ветрогенератора от асинхронного двигателя своими руками применяется ветряк с тремя лопастями , диаметр которых достигает двух метров.Если увеличить количество лезвий или их длину, то улучшения не произойдет. Перед тем, как выбрать модификацию устройства, тип, характеристики, габариты, необходимо провести правильный расчет.

Подключите каждое из устройств к электросети в определенном порядке. Сначала идут аккумуляторы, а потом ветрогенератор. Электродвигатель может вращаться как горизонтально, так и вертикально. Как правило, их устанавливают в вертикальном положении, это связано с конструктивными особенностями.Для защиты от влаги генератор снабжен прокладками или заглушкой.

Для установки мачты необходимо выбрать открытое место, где будет максимальное количество ветра. Высота устройства генератора должна быть достаточно большой. Переделанный асинхронист в идеальном варианте устанавливается на высоте 15 метров, но на практике мачты более 7 метров никто не использует.

В устройстве лучше не использовать основной источник электропитания. Такое тихоходное устройство следует устанавливать для страховки от перебоев в электроснабжении или для экономии семейного бюджета, поскольку существенно сокращается счет на централизованное снабжение.

Стоит отметить, что установку такого типа можно использовать не во всех регионах. Минимальная скорость ветра для возможности использования должна постоянно оставаться на уровне 7 метров в секунду. Если этот показатель меньше, то электроэнергии будет производиться очень мало.

Перед установкой проводятся необходимые расчеты. В некоторых ситуациях могут возникнуть трудности с обработкой узлов асинхронного двигателя. Мельницу невозможно изготовить без соответствующих модулей, а также предварительной проверки устройства.Подключить такое оборудование невозможно.

Конечно, вы можете купить асинхронный генератор заводского изготовления, но вариант самостоятельного изготовления существенно экономит и не занимает много времени. В процессе не должно возникнуть затруднений даже у неопытного человека.

Для переделки коллекторного двигателя переменного тока необходимо подготовить некоторые инструменты. Вам необходимо выполнить работу с учетом определенных правил:

Генератор можно снять от других устройств, например, от автомобиля ВАЗ.После этого нужно перейти к его креплению на мачте. Следует помнить, что в случае использования ротора, работающего в режиме короткого замыкания, устройство будет вырабатывать ток высокого напряжения.

Для получения 220 вольт необходимо оборудовать устройство выходным трансформатором. Устройство не нужно подключать к электросети, так как оно работает по методу самообслуживания.

Таким образом, сделать генератор из асинхронного двигателя не составит труда даже для начинающего мастера.Если рассмотреть все особенности устройства, можно сделать вывод, что в определенных ситуациях он поможет при перебоях с электричеством, а при установке очень мощного ветрогенератора будет основным источником энергии в доме.

Китайский производитель электродвигателей, электродвигатели серии MS, поставщик электродвигателей My / Ml Sereis

FUAN PROWELL MOTOR Co., Ltd., ключевое предприятие на территории электрического оборудования, сборки, эксплуатации, производства, маркетинга в единое целое, было основано в 1999 году.Чтобы оставаться непобедимыми на внутренних и международных соревнованиях, мы должны настаивать на своих принципах. С учетом спроса на рабочую силу, новаторских инноваций, непревзойденного управления, взаимной выгоды как концепции предприятия, с высоким …

Компания FUAN PROWELL MOTOR Co., Ltd., ключевое предприятие в области электрического машиностроения, сборки, эксплуатации, производства, маркетинга в единое целое, была основана в 1999 году. Чтобы оставаться непобедимыми на внутренних и международных соревнованиях, мы должны настойчиво придерживаться наших собственных принципов.

С учетом спроса на рабочую силу, новаторских инноваций, непревзойденного управления, взаимной выгоды как концепции предприятия, с высоким качеством, разумной ценой, честностью и кредитоспособностью в качестве нашей конечной цели.

С развитием коммерческой торговли и большими усилиями по исследованиям и усовершенствованиям мы заложили основу для сегодняшнего ассортимента продукции, включающего три основные производственные линии. Они специализируются на производстве генераторов A.C., дизельных генераторов и двигателей. Все они использовали материалы высочайшего качества, обновили дизайн и соответствовали стандартам IEC.

Маркетинговая цель — разумная цена, позволила нам завоевать признание и надежность со стороны клиентов во всем мире. Наши маркетинговые акции охватывают весь мир, например, Юго-Восточную Азию, Европейский Союз, Пончо, Канаду, Америку и Гонконг.

С момента основания компании FUAN PROWELL MOTOR Co., Ltd. мы не щадили усилий для содействия общему развитию и развитию деловых отношений для наших искренних торговых товарищей как дома, так и за рубежом.

Поэтому, мои уважаемые Гости и Друзья, Мы всегда к вашим услугам и попробуем наши лучшие вещи для вашего уважаемого заказа.

Большая энциклопедия нефти и газа. Выбор защитного и коммутационного оборудования. Расчет номинального тока

Сейчас наличие автоматических выключателей в электрической сети любого дома — это уже обычная практика.

Если раньше такой коммутатор был в сети, то только на входе в дом проводку.

Сейчас они устанавливаются на разных ветвях сети дома, обеспечивая электроснабжение определенных потребителей.

Функции автоматического выключателя

Обычно знание хозяином дома об этих выключателях сводится к тому, что они включены в сеть или одну из ее ветвей от перегрузки.

И это действительно так, но это только следствие работы данного устройства.

Основное назначение — защита проводки от превышения значений тока, в первую очередь — критического.

Короче говоря, при превышении тока переключатель обесточивает часть проводки, которая присоединена к его выходным клеммам. Вот только его работа может быть разной.

При небольшом увеличении тока отключит сеть через определенный промежуток времени.

Но при резком скачке, обычно происходящем при коротком замыкании, переключатель сработает практически мгновенно, что убережет проводку от оплавления и возможного возгорания.

Если посмотреть на автоматический выключатель снаружи, то его особо не видно, это просто пластиковые коробки с клеммами для подключения проводки и небольшим тумблером для включения-выключения.

Но это только на вид.

Устройство автоматического выключателя

Его внутренняя структура не так проста.

В корпусе расположены:

Взводный механизм;
Винтовой термоустановочный;
Биметаллический тепловой расцепитель;
Расцепитель электромагнитной катушки;
Дуговая камера;
Силовые контакты;
Канал отвода горячих газов.

Механизм взвода соединен с тумблером, а на его концах расположены силовые контакты. Они обеспечивают передачу электрического тока от входных клемм к исходящим.

Биметаллический (тепловой) расцепитель представляет собой пластину, которая при нагревании изгибается, разделяя силовые контакты.

Этот расцепитель предназначен для прекращения подачи тока, если его мощность не имеет пикового значения.

При небольшом превышении тока со временем пластина нагреется и контакты разомкнутся. То есть этот релиз срабатывает через определенное время.

Винт регулирует зазор между пластиной и контактом.Регулировка этого винта производится производителем.

Расцепитель электромагнитный предназначен для мгновенного обесточивания сети. Он работает только при воздействии токов больших значений, возникающих при коротком замыкании.

При срабатывании одного из расцепителей между контактами неизбежно возникает электрическая дуга, и чем больше сила тока, тем она сильнее.

Чтобы эта дуга не приводила к повреждению элементов выключателя, в его конструкцию включена дугогасительная камера, которая гасит дугу внутри нее.

При этом внутри образуются газы с высокой температурой, которые отводятся через специальный канал.

Конструктивно все выключатели практически идентичны, но их рабочие параметры различаются.

Существуют определенные критерии выбора автоматических выключателей, учитывающие их параметры.

Основные характеристики автоматических выключателей

Ток короткого замыкания.

Первым из критериев, который учитывается при выборе автоматического выключателя, является ток короткого замыкания, который также является отключающей способностью выключателя.

Этот критерий характеризует максимальное значение тока, при котором машина будет работать без повреждений.

Этот показатель измеряется в амперах, но поскольку при коротком замыкании ток может достигать значительных показателей, этот критерий для автомата указывается в тысячах ампер.

Значение силы тока.

Второй критерий выбора — это номинальное значение тока, с которым будет работать переключатель.

Этот критерий указывает силу тока, при превышении которой машина будет работать и обесточиваться.

На этот показатель влияет множество факторов — сечение провода, материал его изготовления, длина проводки к автомату, нагрузка, которая будет создаваться в проводке при подключении электроприборов.

Еще один критерий — рабочий ток.

Этот индикатор показывает, какое максимальное значение тока может выдержать переключатель без срабатывания электромагнитного расцепителя.

Дело в том, что при включении устройств могут возникать пусковые токи, зачастую в несколько раз превышающие номинальное значение, но они не являются током короткого замыкания. Например, при включении компьютера.

Эти пусковые токи кратковременны и поэтому не приводят к срабатыванию теплового выключателя, так как это требует времени, а их мощности недостаточно для срабатывания электромагнитного выключателя.

Критерий разделен на классы, которые указывают, во сколько раз пусковой ток может превышать номинальный ток без автоматического срабатывания.

Избирательность — уже менее важный критерий.

Исходя из первых трех критериев, условно можно разделить все автоматы для использования на:

Слабонагруженные сети;
Средняя загрузка;
Высоконагруженные сети.

В этом случае использовать, например, высоконагруженный автомат для ответвления сети, питающей лампочки, не только нецелесообразно, но и опасно.

Его характеристики намного выше, чем то, что требуется для такой сети, поэтому даже в случае неисправности может просто не работать.

И наоборот, автомат для слабонагруженных сетей при использовании в сетях с большой нагрузкой будет работать даже с небольшими перегрузками.

Количество полюсов автомата указывает, с каким типом сети он может работать.

Для обычной домашней однофазной сети подходит биполярный коммутатор.

Однополюсный автомат подойдет для выделения отдельного участка этой сети.

Но если в доме трехфазная сеть, то вам понадобится четырехполюсный выключатель.

Но это лишь критерии, указывающие на основные характеристики. Следует отметить, что все они выбиты на корпусе выключателя.

Теперь поясним на примере, за что отвечает каждый из элементов этой маркировки.

Обозначение на этикетке

Все машины имеют крупную буквенно-цифровую маркировку (B10, C16, C10, D50).

Эта маркировка включает два параметра переключателя: класс рабочего тока и номинальное напряжение тока.

Всего существует три класса — B, C и D. Каждый из них имеет свою кратность силы тока по отношению к номиналу.

Таким образом, машина класса «B» способна получать ток, в 3-5 раз превышающий максимальное номинальное значение, прежде чем она отключит контакты. Такие машины подходят для слабонагруженных сетей.

В классе «С» ток до срабатывания автомата может увеличиваться в 5–10 раз по сравнению с номиналом.Автомат этого класса уже разработан для сетей со средней нагрузкой.

Класс D разработан для высоконагруженных сетей, где возможно кратковременное значительное увеличение тока. Такой автомат может выдерживать ток силой, превышающей номинальную в 10–20 раз.

Второе значение этой маркировки указывает только номинальное значение тока, с которым будет работать переключатель.

Основным параметром при выборе по этому значению является сечение провода.

От сечения провода зависит, какой допустимый ток может по нему проходить.

Итак, медный сдвоенный провод сечением 1,5 мм. квадратные метры, проложенные замкнутым способом (в тоннеле или трубе), могут пропускать через себя ток 18А, не повреждая сам провод.

При превышении этого значения провод начнет нагреваться, что может привести к оплавлению изоляции, а без этого возникнет короткое замыкание между проводами.

Для 2.Проволока 5 мм. кв. это значение уже достигает 25 А. В результате, чем больше сечение, тем больше пропускная способность провода.

В таблице ниже показаны все текущие значения.

Теперь свяжем эти ярлыки между собой.

Например, есть переключатель с обозначением B10. Это означает, что номинальный ток, который машина будет пропускать через себя без включения теплового расцепителя, составляет 10 А.

Переключатель имеет класс B, поэтому он способен пропускать кратковременный ток до 30- 50 А до срабатывания электромагнитного расцепителя.

Но в этом есть небольшая загвоздка, которую следует учитывать при выборе станка.

Например, ток, проходящий через него, превышает номинальный всего в 1,5 раза. Этого явно недостаточно для срабатывания электромагнитного расцепителя.

Но при этом, если грузоподъемность провода в точности соответствует номинальной силе тока автомата, то повышенное значение тока окажет деструктивное воздействие на сам провод.

В конструкции есть тепловой расцепитель, который в конечном итоге все еще работает, но биметаллической пластине требуется время, чтобы нагреться и размыкнуть контакты.

И этот период может быть довольно продолжительным, при повышенном значении тока все это время будет негативно сказываться на проводке.

Следовательно, при выборе станка следует выбирать его с номиналом ниже, чем пропускная способность провода.

Итак, для проволоки 1,5 мм. кв., способный пропускать через себя ток 18А, лучший автоматический выключатель номиналом 10 А.

В этом случае даже при повышении силы тока выше номинального провод пройдет его без возможных повреждений .

А для провода сечением 2,5 мм. кв. и пропускным током 25А подходит автоматический выключатель с номинальным током 16 А.

Перейдем ко второй маркировке — отключающей способности автомата. На корпусе он нанесен в виде цифровых вывесок — 4500, 6000, 10000 и т. Д.

Как уже было сказано, это максимальный ток, при котором машина будет работать без повреждений.

Разберем на примере, в сети произошло короткое замыкание, в результате чего сила тока увеличилась до 5000А.

Сработал электромагнитный расцепитель, но возникла электрическая дуга.

Если автомат имеет отключающую способность 4500А, его дугогасительная камера не может полностью погасить дугу такой мощности, произойдет повреждение самого автомата.

Но если установлен автомат, отключающая способность которого 6000А, то его камера гасит дугу без ее повреждения.

Фактически этот показатель является характеристикой защищенности самого автомата.

И третья маркировка корпуса, что тоже немаловажно, это класс ограничения тока.

Эта маркировка цифровая, находится рядом с маркировкой отключающей способности, состоит из числа 2 или 3.

Эта маркировка указывает скорость машины с коротким замыканием. При возникновении короткого замыкания ток не увеличивается мгновенно, а увеличивается.

И чем раньше произойдет автоматическое срабатывание, тем меньше повреждений будет вызвано током короткого замыкания.

На сегодняшний день машин с классом «2» практически нет, так как они несколько медленнее переключателей класса «3».

Ошибки выбора, которые следует учитывать

Наконец, мы рассмотрим наиболее распространенные ошибки, которые допускаются при выборе автоматического выключателя.

Выбирая машину, ориентируются на общую мощность потребителей, что является одной из самых страшных ошибок.

Машина только защищает проводку от перегрузки, она не может изменить ее характеристики.

Если поставить мощную машину на слабую проводку и подключить к ней сильный энергопотребитель, это неизбежно приведет к повреждению проводки, и машина не сможет выполнять свою работу.

Поэтому всегда следует ориентироваться на сечение провода и его пропускную способность, а не на мощность потребителей.

Часто все филиалы сети оснащены одинаковыми машинами, после чего пытаются использовать одно из филиалов как сильно загруженное.

Еще на этапе желательно позаботиться о том, чтобы хотя бы одно из филиалов имело более высокие параметры и было оснащено автоматом, рассчитанным на большие нагрузки.

Например, в гараже частного дома можно использовать устройства, создающие значительную нагрузку.

Лучше заранее укрепить эту ветку, чем переделывать или надеяться, что машина или проводка «встанет».

Приобретая автоматические выключатели, покупатели стараются минимизировать затраты. На безопасности лучше не экономить.

Покупать такие устройства следует только у солидных фирм в специализированных магазинах, а лучше у официального дистрибьютора.

Мы надеемся, что приведенные выше советы помогут вам выбрать правильный автоматический выключатель для вашего дома.

МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:

22.12.2015

Номинальный ток — это максимальный допустимый ток в условиях нагрева токопроводящих частей и изоляции, при получении которого оборудование сможет работать неограниченно долго. Номинальный ток — это один из важнейших параметров любого электрооборудования, будь то розетки, трансформаторы или линии электропередач. При номинальном токе поддерживается постоянный баланс теплообмена между нагревом проводников при воздействии электрических зарядов и их охлаждением за счет частичного отвода температуры во внешнюю среду.Чтобы правильно выбрать необходимое сопутствующее оборудование, важно уметь правильно определить номинальный ток.

Принцип определения номинального тока
Если вам нужно найти значение номинального тока для любого проводника, можно воспользоваться специализированной таблицей. В нем указаны значения тока, которые могут разрушить проводник. Если вам необходимо найти значение номинального тока для электродвигателей, входящих в состав каких-либо конструкций, лучше всего воспользоваться формулами.Если вам необходимо определить значение номинального тока предохранителя, вам необходимо знать мощность, на которую он рассчитан. №
Для расчетов и измерений потребуются: штангенциркуль , вольтметр , технический паспорт прибора и таблица зависимости номинального тока от сечения жил.

В целях приведения оборудования в соответствие с ГОСТ 6827-76 введен в действие ряд значений номинальных токов, при которых должны работать практически все электроустановки.

Как определить номинальный ток по секции
Для начала необходимо определиться с материалом, из которого изготовлен проводник (проволока). Наибольшим спросом пользуются алюминий и алюминий. медные провода круглого сечения. Штангенциркулем измерить его диаметр, найти площадь поперечного сечения. Для этого умножьте 3,14 на квадрат диаметра и разделите на 4. Формула выглядит следующим образом: S = 3,14.D² / 4. Вы можете определить тип провода, с которым имеете дело. Он может быть одноядерным, сильным или трехъядерным.Затем обратитесь к таблице и узнайте значение номинального тока для этого провода. Важно помнить, что превышение этих значений приведет к перегоранию провода.

Как определить номинальный ток предохранителя
Устройство предохранителя всегда показывает свою мощность с отклонением около 20%. Зная напряжение в сети, в которую он должен быть включен (можно измерить с помощью вольтметра), вам понадобится рассчитанная мощность устройства в ваттах, разделенная на сетевое напряжение.Предохранитель служит для защиты проводника от повреждений в случае превышения номинальных значений тока.

Как определить номинальный ток двигателя
Для определения значений номинального тока постоянного тока двигателя необходимо знать его номинальную мощность, напряжение источника, к которому он подключен, и его КПД. Все значения можно найти в технической документации. Источник напряжения сети измеряется вольтметром. Далее необходимо поочередно разделить мощность на напряжение и КПД в долях.Формула имеет следующий вид: I = P / (U.η). Вы найдете текущее значение в амперах.
Также интересно знать, что максимальное значение номинального тока может быть током короткого замыкания.

Как выбрать защитное устройство на номинальный ток
Если значение тока в цепи ниже номинального, то достичь максимальной мощности устройства будет невозможно. Если сила тока наоборот больше номинальной, значит, цепь разомкнута.Номинальный ток должен проходить через контакты цепи без последствий — в максимально длительный промежуток времени. Все устройства защиты по току должны быть настроены на работу при превышении этого значения.
Устройства защиты от перегрузки могут работать термически. Это предохранители и тепловые расцепители. Они реагируют на тепловую нагрузку и, выдерживая определенное время, отключают ее. Также возможна установка предохранительных устройств, выполняющих «мгновенное» отключение нагрузки. Время его отключения составляет 0,02 секунды. Принцип выбора предохранительного устройства для систем переменного тока.

Настройки автоматического выключателя на номинальный ток
Для защиты бытовых электрических сетей и различных промышленных устройств довольно распространены выключатели, работающие по принципу отключения по току и теплового расцепителя. Любой автоматический выключатель изготавливается на номинальный ток и напряжение. Именно по их значениям выбирают защитные устройства.
Для разных автоматов существует 4 типа ВЗХ. Их обозначения — A, B, C, D. Они предназначены для отключения при авариях при коэффициенте тока от 1.С 3 по 14. Такие выключатели выбирают для определенного типа нагрузки:
. системы освещения;
. полупроводники;
. схемы смешанной нагрузки;
. цепи выдерживают большие перегрузки.
Факторы, влияющие на скорость отключения машины: окружающая среда, степень заполнения щита и вероятность нагрева или охлаждения с участием посторонних источников.

Как выбрать автоматический выключатель и проводку
Чтобы правильно выбрать защиту и проводку, необходимо учитывать прилагаемую к ним нагрузку.Для определения его значения рассчитывается номинальная мощность подключенных устройств и учитывается их загруженность.
Если необходимо выбрать защиту для уже проложенной проводки, необходимо определить ток нагрузки сети и сравнить его с требуемым током, который находится с помощью теоретических расчетов.

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

Решил написать статью о расчете номинального тока для трехфазного электродвигателя.

Вопрос актуальный и, на первый взгляд, не такой сложный, но в расчетах почему-то часто возникают ошибки.

В качестве примера для расчета возьму трехфазный асинхронный двигатель АИР71А4 мощностью 0,55 (кВт).

Вот его внешний вид и бирка с техническими данными.

Если двигатель планируется подключить к трехфазной сети 380 (В), то его обмотки необходимо подключить по схеме «звезда», т. е.е. на клеммной колодке нужно соединить контакты V2, U2 и W2 между собой специальными перемычками.

При подключении данного двигателя к трехфазной сети 220 (В) его обмотки необходимо соединить треугольником, т.е. установить три перемычки: U1-W2, V1-U2 и W1-V2.

Итак, приступим.

Внимание! Мощность на паспортной табличке двигателя указана не механическая, а механическая, то есть полезная механическая мощность на валу двигателя.Об этом четко сказано в действующем ГОСТ Р 52776-2007, п. 5.5.3:

Полезная механическая мощность обозначается как P2.

Реже на метке указывается мощность (лошадиные силы), но я никогда не встречал ничего подобного в своей практике. Для информации: 1 (л.с.) = 745,7 (Ватт).

Но нас интересует именно электроэнергия, т.е. мощность, потребляемая двигателем от сети. Активная электрическая мощность обозначается как P1, и она всегда будет больше, чем механическая мощность P2, поскольку она учитывает все потери двигателя.

1. Механические потери (Pmeh.)

Механические потери включают трение в подшипниках и вентиляцию. Их величина зависит от частоты вращения двигателя, т.е. чем выше частота вращения, тем больше механические потери.

У асинхронных трехфазных двигателей с фазным ротором также учитываются потери между щетками и контактными кольцами. Более подробно об устройстве асинхронных двигателей вы можете.

2. Магнитные потери (Rmagn.)

Магнитные потери возникают в «железе» магнитопровода. К ним относятся гистерезисные потери и вихревые токи при повторном намагничивании сердечника.

Величина магнитных потерь в статоре зависит от частоты перемагничивания его сердечника. Частота всегда постоянна и составляет 50 (Гц).

Магнитные потери в роторе зависят от частоты перемагничивания ротора. Эта частота составляет 2-4 (Гц) и напрямую зависит от величины пробуксовки двигателя.Но магнитные потери в роторе невелики, поэтому расчеты часто не учитываются.

3. Электрические потери в обмотке статора (Re1)

Электрические потери в обмотке статора вызваны их нагревом проходящими через них токами. Чем больше ток, чем больше нагружен двигатель, тем больше электрические потери — все логично.

4. Электрические потери в роторе (Re2)

Электрические потери в роторе аналогичны потерям в обмотке статора.

5. Прочие дополнительные потери (Рдоб.)

К дополнительным потерям можно отнести высшие гармоники магнитодвижущей силы, пульсации магнитной индукции в зубцах и т. Д. Эти потери очень сложно учесть, поэтому они обычно принимаются равными 0,5% от потребляемой активной мощности P1.

Вы все знаете, что в двигателе электрическая энергия преобразуется в механическую. Если пояснить чуть более подробно, то при подводимой к двигателю электрической активной мощности P1 часть ее расходуется на электрические потери в обмотке статора и магнитные потери в магнитной цепи. Затем остаточная электромагнитная мощность передается на ротор, где она расходуется на электрические потери в роторе и преобразуется в механическую энергию. Часть механической мощности снижается из-за механических и дополнительных потерь. В результате оставшаяся механическая мощность является эффективной мощностью P2 на валу двигателя.

Все эти потери входят в единственный параметр — КПД двигателя, который обозначается символом «η» и определяется по формуле:

Кстати КПД примерно 0.75-0,88 для двигателей до 10 (кВт) и 0,9-0,94 для двигателей более 10 (кВт).

Еще раз обратимся к рассмотренным в этой статье данным двигателя AIR71A4.

На заводской табличке указаны следующие данные:

двигатель типа АИР71А4
серийный номер XXXXX
род тока — переменный
количество фаз — три фазы
частота сети 50 (Гц)
Схема подключения обмотки ∆ / Y
номинальное напряжение 220/380 (В)
номинальный ток с треугольником 2. 7 (А) / со звездой 1,6 (А)
номинальная полезная мощность на валу Р2 = 0,55 (кВт) = 550 (Вт)
частота вращения 1360 (об / мин)
КПД 75% (η = 0,75)
коэффициент мощности cosφ = 0,71
s1 режим работы
класс изоляции F
iP54 класс защиты
наименование компании и страна производства
год выпуска 2007

Расчет номинального тока двигателя

Прежде всего необходимо найти потребляемую электрическую активную мощность P1 от сети по формуле:

Р1 = Р2 / η = 550/0.75 = 733,33 (Вт)

Значения мощности подставляются в формулы в ваттах, а напряжение в вольтах. КПД (η) и коэффициент мощности (cosφ) являются безразмерными величинами.

Но этого мало, потому что мы не учли коэффициент мощности (cosφ ) , но двигатель является активно-индуктивной нагрузкой, поэтому для определения общей мощности, потребляемой двигателем от сети, мы используем формулу:

S = P1 / cosφ = 733,33 / 0. 71 = 1032,85 (ВА)

Найдите номинальный ток двигателя при соединении обмоток в звезду:

Ином = S / (1,73 · U) = 1032,85 / (1,73 · 380) = 1,57 (А)

Найдите номинальный ток двигателя при соединении обмоток треугольником:

Ином = S / (1,73 · U) = 1032,85 / (1,73 · 220) = 2,71 (А)

Как видите, полученные значения равны токам, указанным на бирке двигателя.

Для простоты приведенные выше формулы можно объединить в одну общую.Результат будет:

Iном = P2 / (1,73 · U · cosφ · η)

Следовательно, для определения номинального тока двигателя необходимо подставить механическую мощность P2, взятую с бирки, с учетом КПД и коэффициента мощности (cosφ), которые указаны на этой же бирке или в паспорте электрического мотор.

Еще раз проверьте формулу.

Ток двигателя при обмотке звездой:

Iном = P2 / (1,73 · U · cosφ · η) = 550 / (1.73 · 380 · 0,71 · 0,75) = 1,57 (А)

Ток двигателя при соединении обмоток треугольником:

Iном = P2 / (1,73 · U · cosφ · η) = 550 / (1,73 · 220 · 0,71 · 0,75) = 2,71 (A)

Надеюсь, что все понятно.

Примеры

Я решил привести еще несколько примеров с разными типами двигателей и мощностью. Рассчитываем их номинальные токи и сравниваем с токами, указанными на их бирках.

Как видите, этот двигатель можно подключить только к трехфазной сети на 380 (В), так как его обмотки собраны в звезду внутри двигателя, а к клеммной колодке выведены только три конца, следовательно:

Iном = P2 / (1.73 · U · cosφ · η) = 1500 / (1,73 · 380 · 0,85 · 0,82) = 3,27 (А)

Результирующий ток 3,27 (А) соответствует номинальному току 3,26 (А), указанному на бирке.

Этот двигатель можно подключать к трехфазной сети напряжением как 380 (В) звездой, так и 220 (В) треугольником, так как имеет 6 концов в клеммной колодке:

Iном = P2 / (1,73 · U · cosφ · η) = 3000 / (1,73 · 380 · 0,83 · 0,83) = 6,62 (A) — звезда

Iном = P2 / (1.73 · U · cosφ · η) = 3000 / (1,73 · 220 · 0,83 · 0,83) = 11,44 (А) — треугольник

Полученные значения токов для разных схем соединения обмоток соответствуют номинальным токам, указанным на бирке.

3. Двигатель асинхронный АИРС100А4 мощностью 4,25 (кВт)

Аналогично предыдущему.

Iном = P2 / (1,73 · U · cosφ · η) = 4250 / (1,73 · 380 · 0,78 · 0,82) = 10,1 (A) — звезда

Iном = P2 / (1.73 · U · cosφ · η) = 4250 / (1,73 · 220 · 0,78 · 0,82) = 17,45 (A) — треугольник

Расчетные значения токов для различных схем подключения обмоток соответствуют номинальным токам, указанным на паспортной табличке двигателя.

Этот двигатель можно подключать только к трехфазной сети напряжением 6 (кВ). Схема соединения его обмоток — звезда.

Iном = P2 / (1,73 · U · cosφ · η) = 630,000 / (1.73 · 6000 · 0,86 · 0,947) = 74,52 (А)

Номинальный ток 74,52 (А) соответствует номинальному току 74,5 (А), указанному на бирке.

Дополнение

Приведенные выше формулы хороши, и расчет более точен, но есть более упрощенная и приблизительная формула для расчета номинального тока двигателя, которая наиболее распространена среди домашних мастеров и мастеров.

Все просто. Возьмите указанную на бирке мощность двигателя в киловаттах и умножьте на 2 — это конечный результат.Только такая айдентика подходит для двигателей 380 (В), собранных в звезду. Вы можете проверить и увеличить мощность вышеперечисленных двигателей. Но лично я настаиваю на использовании более точных методов расчета.

П.С. А теперь, как мы уже определились с токами, можно приступать к выбору автоматического выключателя, предохранителей, тепловой защиты двигателя и контакторов для управления им. Об этом я расскажу в следующих своих публикациях. Чтобы не пропустить выход новых статей — подписывайтесь на рассылку новостей сайта «Заметки электрика.«До новых встреч.

Стр. 2

Номинальным током предохранителя считается наибольший ток, который предохранитель может выдерживать в течение неопределенного периода времени без отключения. Он указан на вставке предохранителя. Но ток плавления вставки предохранителя зависит от ряда причин, и прежде всего от продолжительности токовой нагрузки и условий охлаждения предохранителя.

Для номинальных токов принята следующая нормальная шкала: 200, 400, 600, 1000, 1500, 2000, 3000 и 4000 А.

Агрегат рассчитан на номинальный ток 10 А, максимальный — 30 А, его масса 2 кг. Точки контроля и измерения на кабеле связи размещаются на кабельных муфтах с шагом 800 — 1000 м, что соответствует строительной длине кабеля. На газопроводах устанавливают независимые контрольно-измерительные пункты. Броня и оболочка кабеля в муфтах не перекрываются, а подводят проводники к блоку КИП, который имеет пять выводов, отделенных от брони и оболочки, и маркируют их.

Если генератор выдает номинальный ток и его напряжение при этом будет не менее 12 5 для 12-вольтовых и 25 для 24-вольтовых генераторов, это следует считать работающим. В случае уменьшения тока отдачи замкните проводник I и W генератора проводом; если напряжение и сила тока генератора увеличиваются, его следует считать неисправным реле-регулятором.

В рассчитано соответственно на номинальный ток 200 и 400 А.

Контроллеры серии КА-5000 с номинальным током до 15 А имеют до 12 рабочих цепей и, кроме нулевого положения, семь положений ручки в каждом направлении.Рукоятка может фиксироваться в любом положении или иметь самовозврат в нулевое положение.

Обмотки двигателя рассчитаны на определенный номинальный ток. С увеличением потребляемой мощности ток увеличивается. Кроме того, увеличение тока происходит при снижении напряжения в сети и при отключении одной фазы. Если обрыв фазы происходит при неподвижном компрессоре, то при включении двигателя его мощности недостаточно для разгона компрессора. Ток в обмотках примерно в 4 раза превышает номинальное значение.Двигатель не раскручивается и не перегревается.

Одной из основных характеристик автоматов является номинальный ток, также называемый током срабатывания автомата, допустимый ток автомата и сила тока. Величина номинального тока указывает на значение базового тока, по сравнению с которым происходит защитное действие автоматического выключателя по перегрузке по току нагрузки. Являясь, пожалуй, главным параметром автомата, в маркировке автоматов обязательно указывается номинальный ток.Помимо номинального тока автоматического выключателя, маркировка автоматических выключателей также включает множество других параметров автоматического выключателя, описывающих характеристики автоматического выключателя, указанные на этикетке.

Автоматический ток — обозначение

Являясь одним из важнейших параметров автомата, характеристика номинального тока автоматического выключателя цифра 25, обозначенная в выноске изображения, является просто значением номинального тока автомата C25 2P, числом полюсов, равных двум, видно без маркировки Обычно он входит в наименование артикула (артикул, номенклатура) станка и указывается на корпусе переключателя в виде маркировки.На этикетке кроме номинального тока указываются также такие характеристики, как время-токовая характеристика, предел тока короткого замыкания, рабочее напряжение и род тока, количество полюсов может не указываться.

При достаточно большом количестве информации, включенной в маркировку автомата, обозначение номинального тока автомата тем не менее указывается наиболее точно, так как ток определяет основную функцию выключателя и позволяет определить применимость автомат для определенной цели.

Auto Nominations

Автоматы с разными номиналами используются в разных случаях, однако номиналы модульных автоматов можно разделить на несколько групп по типу применения. Такое деление не очень точное, но позволяет приблизительно определить диапазон номиналов автоматов, которые можно использовать для защиты, по типу защищаемой цепи и ее нагрузке. Иногда важно при отсутствии надписей на автоматах в шкафу управления при необходимости быстро что-то обесточить.

Слаботочные выключатели

К слаботочным выключателям можно отнести автоматы с номиналами 1А, 2А и 3А. Из-за низкого тока и, как следствие, малой мощности нагрузки, эти машины в основном используются для технологических целей на производстве или в конкретных приложениях с небольшими нагрузками (например, для защиты линии питания промышленного контроллера) и редко находят применение в в повседневной жизни, поскольку максимальная активная мощность, потребляемая нагрузкой на линии, защищенной автоматическим предохранителем на 3 ампера, составляет всего 660 Вт для однофазной цепи 220 вольт, например, такую же мощность потребляет не слишком мощный электрический утюг.

Автоматические выключатели средней мощности

Автоматические силовые выключатели с номинальным током от 6 ампер до 32 ампер, которые широко используются как в бытовых электрических сетях, так и на производстве, так как обеспечивают защиту линий мощностью от 1,3 кВт до 7 кВт. Использование автоматов на 6А и 10А обычно связано с освещением, автоматы на 16А, 20А и 25А часто используются в качестве автоматических предохранителей для жилища (квартиры, небольшие коттеджи с потребляемой мощностью от 3,5кВт до 5,5кВт). Аппарат на 32 А готов выдержать однофазную нагрузку 7 кВт, что вполне достаточно для достаточно большой и энергооборудованной квартиры.

Автоматические выключатели большой мощности

К автоматам большой мощности при относительно больших рабочих токах можно отнести автоматы с током отключения 40 А. до 63 ампер, обеспечивая мощность от 9 кВт до почти 14 кВт и позволяя питать как большую квартиру, так и приличный загородный дом. Сильноточные автоматы требуют особой осторожности при выборе, так как небольшая погрешность при работе с большим током в абсолютном выражении, в Амперах, может быть довольно большой (погрешность 10% при 63 Ампер, что уже 6.

3 ампера), что может привести к нарушению работы электропроводки.

Номинальная многополюсная машина

Если номинальный ток многополюсного автоматического выключателя не отличается от номинального тока однополюсного автоматического выключателя, значение поддерживаемой мощности будет таким же, за исключением случая подключения нагрузки с схема «треугольник». В случае такой нагрузки выходная мощность создается за счет падения напряжения между фазой и нейтралью и за счет межфазного напряжения, равного 380 вольт.В результате общая мощность увеличивается примерно в 1,8 раза при том же токе, что и у трех однофазных нагрузок.

Максимальный номинальный ток. Номинальные токи автоматических выключателей. Слаботочные выключатели

Все предохранители переключаемые. электрические элементы, предназначенные для отключения защищаемой цепи путем плавления специальных защитных элементов. Для изготовления плавких элементов используются свинец, различные его сплавы, а также медь или цинк. Предохранители защищают электрическую сеть и оборудование от коротких замыканий и недопустимых длительных перегрузок.

Это свойство очень важно для трансформаторов и катушек в коммутационных сетях, фильтрах и многих других приложениях. Степень, в которой магнитное поле может сохраняться при определенном токе в катушке, выражается тепловой индуктивностью. Однако иногда катушка также является недостатком, если нежелательно замедлять быстрое изменение тока. Обычно это происходит, когда компоненты имеют слишком длинные соединительные провода или выводы. Это называется индуктивностью рассеяния.

Важной формулой является определение индуктивности.Это наиболее характерный параметр катушки. Эта формула особенно важна для описания электрического поведения катушки с известной индуктивностью. Катушка объединяет напряжение, приложенное к ее клеммам, и, таким образом, создает магнитное поле. В результате через катушку протекает ток. Это противоположность конденсатора. Это объединяет ток, подаваемый на его выводы, и, таким образом, создает электрическое поле. В результате возникает напряжение между выводами.

Срабатывание предохранителя

На нормальную работу этих устройств в значительной степени влияют номинальные токи предохранителей.Следует сразу отметить, что все предохранители могут работать в двух основных режимах. Это нормальные условия эксплуатации, а также недопустимые перегрузки и короткие замыкания.

В первом случае работа устройства происходит при нормальной работе сети. В таких условиях плавкий элемент нагревается до заданной рабочей температуры, когда все выделяемое тепло постепенно уходит в окружающее пространство. При этом до определенной температуры нагревается не только защитный элемент, но и другие части предохранителя.При нормальной эксплуатации значение температуры не должно превышать допустимых пределов.

На практике катушки обычно наматываются на полные обмотки с соответствующими сердечниками. Рассчитана индуктивность. Значение является обратным магнитным сопротивлением катушки и включает как геометрию, так и материал сердечника. Он указан в листе данных ядра, но также может быть вычислен. Важно знать, что индуктивность зависит от скорости, т.е. при удвоенном количестве обмоток получается индуктивность, увеличенная в четыре раза.

Следующие ниже данные обмотки особенно важны для контроллеров переключения. Индуктивное сопротивление Максимальное насыщение по току. . Индуктивность показывает, насколько быстро изменяется ток при приложении напряжения. Обычно минимальный размер катушки, необходимый для тока пульсаций, который должен быть превышен, не превышает определенного значения. Индуктивность не постоянна, но изменяется в большей или меньшей степени с частотой или током, в зависимости от текущего ядра. Железосодержащие ядра, в частности, имеют ярко выраженную зависимость индуктивности от частоты и тока.

Использование плавкого элемента

Предохранительный элемент рассчитан на номинальные токи предохранителей, что обеспечивает его длительную работу. По-другому эта величина известна как номинальная сила тока плавкого элемента. Оно может отличаться от того же значения, предусмотренного для самого предохранителя. Это связано с тем, что в один предохранитель можно вставить элементы, рассчитанные на разные номиналы. Значение тока, указанное на самом устройстве, соответствует максимальному значению тока для элементов, предназначенных для использования в данной конструкции.Номинальное усилие обеспечивает равномерное распределение тепла от материала элемента к другим частям предохранителя.

Следовательно, индуктивность при номинальном токе обычно немного ниже, чем индуктивность без тока. Это необходимо учитывать при определении размеров катушек. Из-за сильной зависимости тока индуктивность катушек с сердечниками из железного порошка часто также задается при номинальном токе. Без токовой нагрузки индуктивность примерно 1, 2-2.

Однако в случае катушек с ферритовым сердечником индуктивность обычно определяется без токовой нагрузки. В частности, сопротивление провода влияет на эффективность цепи или ограничивает максимально допустимое действующее значение тока, протекающего через катушку. Это соответствует 20% входного напряжения! Максимальный ток обычно определяется путем нагрева катушки до определенного тока. Часто это момент, когда катушка поворачивается. Часто измеряется постоянное напряжение или отображается действующее значение при низкой частоте.

Во втором случае предохранитель срабатывает в условиях увеличения тока в сети. Для сокращения времени плавления вставки защитные элементы выполнены в виде пластин с вырезами, предназначенными для уменьшения их поперечного сечения на некоторых участках. В области вырезов тепла выделяется больше, чем в широких местах.

Когда катушка используется в контроллере переключения, это значение уменьшается на 50%, потому что, с одной стороны, должен соблюдаться ток насыщения, а с другой стороны, сердечник внутри катушки также нагревается от компонент переменного тока.В частности, железосодержащие сердечники имеют довольно высокие потери в сердечнике, которые находятся в том же диапазоне, что и потери из-за сопротивления проволоки нормальных размеров. Однако пиковый ток может превышать это значение тока, пока среднеквадратичное значение или нагрев находится в допустимом диапазоне.

Следовательно, при коротком замыкании происходит интенсивный нагрев суженных участков и одновременное выгорание сразу в нескольких местах. При этом ток в цепи не успевает превысить номинальное значение.

Таким образом, используя плавкие вставки с разными номинальными токами, можно обеспечить эффективную защиту различного электрооборудования и электрических сетей.

Ток насыщения — едва ли не самый важный критерий при выборе катушки, потому что, если это значение слишком мало, катушка бесполезна для схемы. Как уже было описано для катушки индуктивности, это более или менее зависит от тока катушки. Если ток увеличивается еще больше, индуктивность быстро уменьшается в зависимости от материала сердечника и механической конструкции, 10-кратное уменьшение не является редкостью.

Ток насыщения никогда не будет превышен с правильно настроенным импульсным регулятором, так как это ограничение действует раньше. С другой стороны, в случае плохой конструкции ограничение тока указывается только при большом токе, когда катушка переходит в насыщение. Это приводит к ненужным потерям, поэтому этого следует избегать.

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

Решил написать статью о расчете номинального тока для трехфазного электродвигателя.

Этот вопрос актуальный и на первый взгляд кажется не таким сложным, но в расчетах почему-то часто возникают ошибки.

В качестве примера для расчета возьму трехфазный асинхронный двигатель АИР71А4 мощностью 0,55 (кВт).

Поскольку индуктивность катушки при насыщении минимальна, она не может накапливать дополнительную энергию. Следовательно, большая часть энергии, протекающей в катушку, преобразуется в тепло в проводном резисторе или в переключающем транзисторе, что значительно снижает эффективность и, возможно, нарушает регулирование импульсного регулятора.

В типичной катушке для импульсных источников питания ток насыщения примерно в 1,5–2 раза превышает номинальный ток. Это позволяет полностью использовать номинальный ток, поскольку пульсации тока составляют около 50% от номинального тока, пиковый ток примерно в 1,5 раза превышает номинальный ток.

Вот его внешний вид и бирка с техническими данными.

Ток, определяемый ограничивающим резистором, может также возникать на холостом ходу без нагрузки, поэтому низкая нагрузка не защищает от насыщения! Когда из-за использования в катушке должно храниться значительное количество энергии, ей нужен воздушный зазор.В этом случае большая часть энергии больше не накапливается непосредственно в ядерном материале, а в воздушном зазоре. Чем больше воздушный зазор, тем больше энергии может хранить катушка, но для достижения определенной индуктивности требуется больше обмоток.

Это относится к обратноходовым преобразователям, а также к накопительным реакторам в преобразователях потока. Например, в трансформаторе трансформатора потока воздушный зазор не требуется. Сердечники с ферритовым кольцом, используемые в преобразователях с компенсацией тока или дросселях, не имеют воздушного зазора. Поэтому они вряд ли могут накапливать энергию и поэтому не подходят для хранения реакторов или инверторов.Кольца с сердечником из металлического порошка работают иначе: здесь минимальные пластиковые промежутки, заполненные между отдельными частицами железа, уже составляют воздушный зазор, поэтому дополнительный воздушный зазор не требуется.

Если вы планируете подключить двигатель к трехфазной сети 380 (В), то это означает, что его обмотки должны быть подключены по схеме «звезда», т.е. на клеммной колодке необходимо подключить клеммы V2, U2. и W2 друг к другу с помощью специальных перемычек.

Однако материалы, используемые для этой цели, имеют значительно более высокие потери намагничивания, чем феррит, поэтому сердечники из порошкового железа обычно используются только для низких частот.Самый распространенный материал — кольцевые сердечники с желто-белой маркировкой и кодом материала. Для этого характерна в первую очередь невысокая стоимость. Диапазон применения — это дроссели для подавления постоянного тока или 50 Гц, или коммутационные сети до 100 кГц. Для более высоких частот доступны более качественные и, конечно же, более дорогие материалы.

При подключении данного двигателя к трехфазной сети напряжением 220 (В) его обмотки необходимо соединить треугольником, т.е. установить три перемычки: U1-W2, V1-U2 и W1-V2.

Итак, приступим.

Внимание! Мощность на паспортной табличке двигателя указана не механическая, а механическая, то есть полезная механическая мощность на валу двигателя. Это четко указано в действующем ГОСТ Р 52776-2007, пункт 5.5.3:

Однако следует отметить, что индуктивность ферритового сердечника сильно зависит от частоты, силы тока и возраста! В зависимости от температуры сердечники из железного порошка становятся более или менее быстрыми, и катушка теряет свою индуктивность.Размеры сердечника кольцевого ферроударного кольца непростые, так как здесь необходимо учитывать большое количество факторов. Расчет основных потерь также затруднен, но некоторые производители предоставляют формулы или программы расчета. Micrometals: программа расчета кольцевого порошкового сердечника.

Полезная механическая мощность, обозначенная как P2.

Еще реже мощность в лошадиных силах (л.с.), но я никогда не встречал ничего подобного в своей практике.Для информации: 1 (л.с.) = 745,7 (Вт).

Прежде всего, новичкам не рекомендуется использовать их собственный размер катушки сердечника из железного порошка. Таким образом, порошок железа выше феррита, что приводит к более компактным катушкам с той же энергоемкостью. Новички нередко совершают ошибку, используя следующую катушку с подходящей катушкой индуктивности, не убедившись, что катушка действительно спроектирована как катушка для подавления помех. Например, в Райхельте. Цепи работают неплохо, но КПД намного ниже, чем с хорошей катушкой.

Но нас интересует электроэнергия, т. е. мощность, потребляемая двигателем от сети. Активная электрическая мощность обозначается как P1, и она всегда будет больше, чем механическая мощность P2, потому что она учитывает все потери двигателя.

1. Механические потери (Ром.)

Механические потери включают трение в подшипниках и вентиляцию. Их величина напрямую зависит от частоты вращения двигателя, т.е. чем выше частота вращения, тем больше механические потери.

Это в основном связано с конструкцией катушки и ее существующим сердечником. Блоки RFI предназначены для пропускания низкочастотного тока и блокировки низкочастотного тока, который является низким по сравнению с полезным током на высокой частоте. В результате магнитное поле остается постоянным или очень медленно изменяется из-за низкочастотного тока. Таким образом, сердечник не рассчитан на низкие потери или даже нежелателен, если он имеет определенные потери на высоких частотах, чтобы предотвратить резонансы внутри катушки.

Асинхронные трехфазные двигатели с фазным ротором по-прежнему учитываются потери между щетками и контактными кольцами. Более подробно об устройстве асинхронных двигателей вы можете.

Таким образом, катушки, специально разработанные для импульсных источников питания, часто имеют соответствующую механическую конструкцию, позволяющую поддерживать максимальную прочность линий внутри катушки или очень близко к ней, чтобы минимизировать эти помехи.

В частности, для катушек с сердечниками с сердечником с сердечником необходимо точно проверить, используются ли данные для приложений подавления помех или для импульсных источников питания: здесь одна и та же катушка часто определяется по-разному в зависимости от предполагаемого использования.Это связано с тем, что во время применения подавления помех в сердечнике практически нет потерь, а из-за меньшего нагрева провод может протекать через более высокий ток без перегрева.

2. Магнитные потери (Rмагн.)

Магнитные потери возникают в «железе» магнитопровода. К ним относятся гистерезисные потери и вихревые токи при перемагничивании сердечника.

Величина магнитных потерь в статоре зависит от частоты перемагничивания его сердечника.Частота всегда постоянна и составляет 50 (Гц).

Накопительные баки: очень хорошо Подходящие катушки с тороидальным сердечником: в зависимости от применения Хорошая и очень хорошая конструкция резистора, сердечник барабана: подходит для небольших энергоподавляющих катушек: плохо подходят дроссели с ограничением тока: абсолютно непригодны. Подходящие катушки для небольших коммутационных контроллеров в любой конфигурации, например, например, в катушках Reichelt или Konrad или подобных. Благодаря ферритовому сердечнику эти катушки подходят практически для всех частотных диапазонов.

Магнитные потери в роторе зависят от частоты перемагничивания ротора. Эта частота составляет 2-4 (Гц) и напрямую зависит от величины скольжения двигателя. Но магнитные потери в роторе невелики, поэтому в расчетах их чаще всего не учитывают.

Для понижения частоты контроллеров до 100 кГц, особенно при более высоких токах, они часто намного дешевле, чем аналогичные катушки с ферритовым сердечником. Вот простой метод расчета катушек.Это дроссели для переключения регуляторов и / или трансформаторы для инверторов. Также трансформаторы и катушки. Это означает, что вы просто рассчитали свою катушку и намотали ее.

Однако для фанатов это обычно приводит к удовлетворению результатов. Проще говоря, мы можем сказать, что энергоемкость катушки определяется магнитным сердечником. На количество витков не влияет! Однако энергия остается такой же, как показывает следующая формула. Сначала необходимо рассчитать необходимую вместимость.мы возьмем в качестве примера повышающий импульсный стабилизатор, для которого требуется катушка на 330 мкГн и 2,5 А. Энергосодержание рассчитано.

3. Электрические потери в обмотке статора (Pe1)

Электрические потери в обмотке статора вызваны их нагревом протекающими через них токами. Чем больше ток, тем больше нагружен двигатель, тем больше электрические потери — все логично.

4. Электрические потери в роторе (Pe2)

Электрические потери в роторе аналогичны потерям в обмотке статора.

5. Прочие дополнительные убытки (рдоб.)

Дополнительные потери включают высшие гармоники магнитодвижущей силы, пульсации магнитной индукции в зубах и многое другое. Эти потери очень сложно учесть, поэтому они обычно принимаются равными 0,5% от потребляемой активной мощности P1.

Все, что вы знаете, это то, что в двигателе электрическая энергия преобразуется в механическую. Если пояснить более подробно, то при подаче на двигатель электрической активной мощности P1 часть ее расходуется на электрические потери в обмотке статора и магнитные потери в магнитной цепи.Затем остаточная электромагнитная мощность передается на ротор, где она расходуется на электрические потери в роторе и преобразуется в механическую энергию. Часть механической мощности снижается из-за механических и дополнительных потерь. В результате оставшаяся механическая мощность — это чистая мощность P2 на валу двигателя.

Все эти потери присущи одному параметру — коэффициенту полезного действия (КПД) двигателя, который обозначается символом «η» и определяется по формуле:

Кстати КПД примерно равен 0. 75-0,88 для двигателей мощностью до 10 (кВт) и 0,9-0,94 для двигателей более 10 (кВт).

Еще раз обратимся к рассмотренным в этой статье данным двигателя AIR71A4.

На заводской табличке указаны следующие данные:

двигатель типа АИР71А4
серийный номер № XXXXX
род тока — переменный
количество фаз — трехфазное
частота сети 50 (Гц)
Цепь обмотки ∆ / Y
номинальное напряжение 220/380 (В)
номинальный ток с треугольником 2.7 (А) / со звездой 1,6 (А)
номинальная полезная мощность на валу P2 = 0,55 (кВт) = 550 (Вт)
скорость вращения 1360 (об / мин)
КПД 75% (η = 0,75)
коэффициент мощности cosφ = 0,71
режим работы S1
класс изоляции F
класс защиты IP54
наименование предприятия и страна производитель
год выпуска 2007

Расчет номинального тока электродвигателя

Прежде всего необходимо найти потребляемую электрическую активную мощность P1 от сети по формуле:

P1 = P2 / η = 550/0. 75 = 733,33 (Ш)

В формулы подставляются значения мощности в ваттах, а напряжение в вольтах. КПД (η) и коэффициент мощности (cosφ) — безразмерные величины.

Но этого мало, потому что мы не учли коэффициент мощности (cosφ ) , а двигатель является активно-индуктивной нагрузкой, поэтому для определения суммарной мощности, потребляемой двигателем от сети, воспользуемся формулой:

S = P1 / cosφ = 733.33 / 0,71 = 1032,85 (ВА)

Найдите номинальный ток двигателя при соединении обмоток звездой:

Ином = S / (1,73 · U) = 1032,85 / (1,73 · 380) = 1,57 (А)

Найдите номинальный ток двигателя при соединении обмоток треугольником:

Ином = S / (1,73 · U) = 1032,85 / (1,73 · 220) = 2,71 (А)

Как видите, полученные значения равны токам, указанным на бирке двигателя.

Для упрощения приведенные выше формулы можно объединить в одну общую. Результат:

Iном = P2 / (1,73 · U · cosφ · η)

Следовательно, чтобы определить номинальный ток двигателя, необходимо подставить в эту формулу механическую мощность P2, взятую с бирки, с учетом КПД и коэффициента мощности (cosφ), которые указаны на той же бирке. или в паспорте на электродвигатель.

Перепроверяем формулу.

Ток двигателя при соединении обмоток в звезду:

Iном = P2 / (1,73 · U · cosφ · η) = 550 / (1,73 · 380 · 0,71 · 0,75) = 1,57 (А)

Ток двигателя при соединении обмоток треугольником:

Iном = P2 / (1,73 · U · cosφ · η) = 550 / (1,73 · 220 · 0,71 · 0,75) = 2,71 (А)

Надеюсь, что все понятно.

Примеры

Я решил привести еще несколько примеров с разными типами двигателей и мощностью.Мы рассчитываем их номинальные токи и сравниваем их с токами, указанными на их бирках.

Как видите, этот двигатель можно подключать только к трехфазной сети с напряжением 380 (В), потому что его обмотки собраны в звезду внутри двигателя, а к клеммной колодке выведены только три конца, следовательно:

Ином = P2 / (1,73 · U · cosφ · η) = 1500 / (1,73 · 380 · 0,85 · 0,82) = 3,27 (А)

Результирующий ток 3.27 (А) соответствует номинальному току 3,26 (А), указанному на бирке.

Этот двигатель можно подключать к трехфазной сети с напряжением как звезды 380 (В), так и треугольника 220 (В), т.к. в клеммной колодке отображается 6 концов:

Iном = P2 / (1,73 · U · cosφ · η) = 3000 / (1,73 · 380 · 0,83 · 0,83) = 6,62 (А) — звезда

Inom = P2 / (1,73 · U · cosφ · η) = 3000 / (1,73 · 220 · 0,83 · 0.83) = 11,44 (А) — треугольник

Полученные значения тока для разных схем соединения обмоток соответствуют номинальным токам, указанным на бирке.

3. Двигатель асинхронный АИРС100А4 мощностью 4,25 (кВт)

Аналогично предыдущему.

Ином = P2 / (1,73 · U · cosφ · η) = 4250 / (1,73 · 380 · 0,78 · 0,82) = 10,1 (А) — звезда

Ином = P2 / (1.73 · U · cosφ · η) = 4250 / (1,73 · 220 · 0,78 · 0,82) = 17,45 (А) — треугольник

Расчетные токи для разных обмоток соответствуют номинальным токам, указанным на паспортной табличке двигателя.

Этот двигатель можно подключать только к трехфазной сети напряжением 6 (кВ). Схема подключения его обмоток — звезда.

Ином = P2 / (1,73 · U · cosφ · η) = 630000 / (1,73 · 6000 · 0.86 · 0,947) = 74,52 (А)

Номинальный ток 74,52 (А) соответствует номинальному току 74,5 (А), указанному на бирке.

Дополнение

Приведенные выше формулы, безусловно, хороши, и по ним расчет более точен, но у простых людей есть более упрощенная и приблизительная формула для расчета номинального тока двигателя, которая наиболее широко используется среди домашних мастеров и мастеров.

Все просто. Возьмите указанную на бирке мощность двигателя в киловаттах и умножьте на 2 — вот и готовый результат.Только эта айдентика актуальна для двигателей 380 (В), собранных в звезду. Вы можете проверить и увеличить мощность вышеперечисленных двигателей. Но лично я настаиваю, чтобы вы использовали более точные методы расчета.
