Электрокотел галант технические характеристики и цена: Котел Галан отопительный купить в Москве

Содержание

Электрокотел Галан: как правильно выбрать для установки в доме?

Фирма «Галан», производящая оборудование для отопительных сетей, в 1992 году стала использовать конверсионные разработки военных, которые применялись в основном в Военно-морском Флоте. В те далекие времена на военных кораблях и подводных лодках устанавливались небольшие по габаритам котлы для отопления, которые обогревали достаточно большой объем воздуха.

Их технические характеристики были настолько высоки в сравнении с уже используемыми моделями, что для производителя оказалось тем критерием, который дал возможность получать большие доходы.

Именно тогда компания начала проводить разработки, используя нормативы военной техники, которые могли бы использоваться в бытовых условиях. Тем более отопительный агрегат такого типа был в новинку. Вот почему популярность электрокотлов Галан стала быстро расти.

Содержание

История фирмы

Но удивительно то, что фирма свою первую модель электрического котла Галан выпустила только через два года, то есть, в 1994 году. И сразу же стало ясно, что компания на правильном пути. Почему?

  1. Появилась возможность с помощью таких котлов снизить удельный расход мощности отопительной установки. Кстати, котлы Галан бывают одно- и двухконтурными. И в обоих случаях понижение чувствительное. При сравнении с другими теплогенераторами экономия по мощности составляет 30-40%. Очень даже неплохой показатель в категории «технические характеристики».
  2. Небольшие габариты электрокотла Галан и его превосходные технические характеристики позволяют быстро и без проблем установить прибор в любом помещении. Особенно это отметили рабочие, которые работают в удаленных от цивилизации местах. К примеру, на железнодорожных переездах, в сторожках, удаленных складах.
  3. То же самое можно сказать, если возникают нестандартные ситуации в регионах. Особенно во время стихийных бедствий. Во-первых, они небольшие, а, значит, занимают мало места в процессе перевозки. То есть, одна машина может привести в разы больше агрегатов, чем других видов.
    Во-вторых, один котел может обеспечить теплом и горячей водой достаточно большой дом. В-третьих, на сегодняшний день – это самый дешевый вариант.
  4. Достаточно большой разброс мощности предлагаемых моделей – от 3 кВт до 50 кВт. Самым мощным электрическим котлом Галан можно обогреть дом площадью 600 кв.м.

Совет! В 2001 году специалисты фирмы разработали разборную конструкцию со вставными электродными кассетами. Это позволило увеличить такой показатель, как ремонтопригодность установки. Заменить электроды своими руками несложно.

Электродные котлы

Говоря об электрических аналогах, необходимо отметить, что компания-производитель предлагает две модели:

  1. С ТЭНовым нагревательным элементом. Сюда относятся модели Галан-Очаг (Гейзер и Вулкан) Турбо.
  2. С электродными нагревателями. Это модели «Очаг» с мощностью от 3 до 6 кВт. Гейзер – 9-15 кВт. Вулкан – 25-50 кВт.

Отношение к электродным котлам Галан Очаг было непростым. Самая маломощная модель до 3 кВт, которую фирма выпустила в 1998 году, сразу же завоевала популярность. Опять-таки небольшие габаритные размеры, отличные технические характеристики и невысокая цена сыграли свою роль.

Но требования потребителей росли, у этого небольшого электродного котла Галан не хватало мощности обеспечить теплом большие загородные дома. А они в те времена стали расти, как грибы после дождя. Поэтому в 1999 году фирма выпустила марку электродных котлов «Галан-Очаг 5», мощность которого была 5 кВт. Ее хватало, чтобы обогреть дом площадью до 100 кв.м.

Дальше – больше. Строительный бум захлестнул Россию. Каждый старался построить дом больше и выше, чем у соседа. Поэтому потребность в мощных электродных котлах Галан только росла. И производитель предоставил такую возможность. На свет появились модели Гейзер и Вулкан.

Совет! В 2004 году руководство компании-производителя решает выпустить новую модель марки «Очаг». Все дело в том, что на рынке появилось большое количество подделок. Технические характеристики модели улучшились, а вот цена осталась прежней.

В 2011 году изменился и внешний вид электродного котла Галан Очаг. Его «одели» в пластиковую рубашку. Это улучшило электро- и теплоизоляцию отопительного агрегата.

ТЭНовые котлы

В модельной линейке ТЭНовые котлы компании «Галан» занимают не последнее место. Сегодня производитель предлагает две категории, это модели:

  1. Стандарт. Сюда входят вышеупомянутые марки Гейзер и Вулкан.
  2. Люкс. Сюда также входит две марки: Стэлс и Галакс.

Их отличия от электродных котлов Галан – присутствие ТЭНа, как нагревательного элемента. Хотелось бы заметить, что это более простая конструкция, но ее технические характеристики ничуть не ниже электродных аналогов. Особенно хотелось бы отметить модель Очаг Турбо:

  • Во-первых, у нее три ступени мощности, что позволяет сокращать нагрузки на питающие сети. А это, как показывает тестирование, 20% экономии электроэнергии.
  • Во-вторых, эти котлы могут работать от сети переменного тока напряжением 220 вольт или от трехфазной сети напряжением 380 вольт. Это очень удобная комбинация.
  • В-третьих, по желанию потребителя котлы могут комплектоваться электронными блоками управления или электромеханическими. Это не только критерий удобства, но и разная цена отопительного прибора.
  • В-четвертых, прямо в заводских условиях все провода подключаются сразу (питающий и заземление). Это создает удобные условия проведения монтажных работ.

Правила монтажа

Существует несколько требований, которые предъявляются к монтажному процессу:

  1. Электрический котел марки «Галан» может устанавливаться только в вертикальном положении.
  2. Диаметр выходного патрубка должен совпадать с диаметром трубы стояка отопительной системы.
  3. Высота установки – на уровне или выше радиаторов отопления.
  4. Все запорная арматура должна быть смонтирована за расширительным баком.
  5. Перед наполнением теплоносителя отопительную систему надо промыть. Для этих целей рекомендуется использовать ингибитор «Протектор».
  6. Лучше, если в качестве теплоносителя будет залита дистиллированная вода.
  7. Обязательное включение в электрическую сеть стабилизатора.

Компания Галан является единственным производителем проточных электрических котлов отопления. Технические характеристики оборудования на самом высоком уровне, даже выше европейских. Сегодня это один из самых востребованных вариантов отопительного оборудования для загородных домов.

Котлы Галан — электродные и ТЭНовые электрокотлы Галан, обзор моделей

Большинство населенных пунктов нашей страны подключено к линиям электропередач. Фактически электричество — это энергия, доступ к которой есть всегда, если исключить случаи локальных аварий. Поэтому идея использовать ее для отопления частного дома весьма продуктивна. Среди множества моделей обогревательных агрегатов этого типа электрические котлы «Галан» выглядят наиболее привлекательно. Но вот с причиной этого феномена, то есть, что в нем больше — грамотно построенной агрессивной маркетинговой политики или реальных технических преимуществ, стоит разобраться особо.

Принцип работы электродного котла Галан

Большинству служивших в армии или учившихся в ВУЗах известно, как из двух лезвий безопасной бритвы сделать нагреватель. И то, насколько это устройство эффективно — вода закипает в разы быстрее, чем со штатным водонагревателем. Именно он является электродным котлом простейшего типа.

Принцип его работы в следующем: если к двум металлическим пластинам-электродам подключить источник ЭДС, то в результате пробоя среды возникает ток короткого замыкания, который возбуждает электроны ее атомной структуры (ионизация). При использовании переменного тока процесс протекает интенсивнее, поскольку раскачка заряженных частиц идет в обе стороны. Он вызывает нагрев, свечение, если пробивается газ (воздух), или разложение жидкости на составные части (электролиз).

По физической природе электродный котел и сварочный аппарат — это одно и то же устройство, но работающее в разных средах. Котел отличается тем, что в нем нет балластного трансформатора, его роль играет вода.

Принцип работы электрических котлов Галан

Модельный ряд

Компания «Галан» выпускает электрические котлы двух типов — электродные и ТЭНовые. Они отличаются мощностью и типом питающего напряжения — одно- и трехфазные. Ими можно отапливать жилые и производственные помещения.

Для удобства покупателей модельный ряд поделен на серии.

  • Очаг. Однофазные бытовые устройства мощностью от 2 до 6 кВт.
  • Гейзер. Подключаются к трехфазной сети. Мощность 6, 9 и 15 кВт.
  • Вулкан. Питание трехфазное, 380 вольт. Мощность 25, 36 и 50 кВт.

К модельным наименованиям серий ТЭНовых котлов добавлено определение «Турбо».

Кроме того, котлы отопления опционально оснащаются набором приборов управления.

  • Эконом. Прилагается электромеханический регулятор температуры.
  • Стандарт. Электронный регулятор температуры.
  • Комфорт. Добавлен еще и электронный программатор температуры.

Котлы электродного типа

Котел «Галан» — это труба, по оси которой установлен электрод из нержавеющей стали, подключаемый к фазной линии. На ней два патрубка — один входящий, для поступления холодной воды, другой выходящий, через который в систему отопления выбрасывается нагретый теплоноситель. Она же играет роль второго электрода, подключаемого к контуру заземления здания.

Электродные электрокотлы «Галан»

Поскольку процесс нагрева идет очень интенсивно, а труба довольно узка, нагретая жидкость может двигаться только в одну сторону. Естественные нисходящие конвекционные потоки в ней отсутствуют. Поэтому конструкторы котла назвали его проточным, хотя правильнее применить определение «насос с пульсирующей подачей среды». Именно из-за пульсации давления к выходному патрубку рекомендуется подключать металлическую, а не металлопластиковую трубу, которая в таких условиях расслаивается.

Таблица. Технические характеристики крайних по производительности устройств сведены в таблицу.


Очаг 2Вулкан 50
ТипЭлектродный
Мощность (кВт)250
Питающее напряжениеПеременный, 220 в, 50 ГцПеременный трехфазный, 380 вольт
Номинальный ток (А)9,137,9
Отапливаемый объем (м3)До 751750
Габариты (мм)320×110×80650×200×250
Вес (кг)1,511,5

Степенью нагрева управляет электронный блок. Он монтируется отдельно и может быть заменен более совершенным устройством. Основной датчик установлен в «обратке». В прямой магистрали — аварийный, не допускающий повышение температуры свыше 85°С. Схема подключения тепловых магистралей и электрических линий приведена на рисунке ниже. Обратите внимание, что в состав дополнительного оборудования, кроме автоматического выключателя, включено УЗО. Это обязательное требование техники безопасности, поскольку корпус котла является частью электрической цепи.

Котлы на ТЭНах

ТЭНовые отопительные котлы «Галан» изготавливаются в тех же корпусах, что и электродные. Модельный ряд делится на серии по тому же принципу. Водонагреватели «Очаг» внешне отличаются лишь количеством подведенных проводов. У «Гейзера» и «Вулкана» корпус перевернут, а оба патрубка выведены на боковую сторону.

ТЭНовые электрокотлы «Галан»

Особенностью их устройства является наличие нескольких ТЭНов, что позволяет ступенчато управлять мощностью (производителем не предусмотрено, но переделка возможна). Они оснащаются теми же блоками управления, что и котлы электродного типа.

Технические характеристики приведены в таблице


Очаг Турбо 7,5Вулкан Турбо 30
Мощность (кВт)7,530
Питающее напряжениеОднофазный переменный ток 220 в 50 ГцТрехфазный, 380 в 50 Гц
Количество ТЭНов3х2,56х5
Количество ступеней мощности11
Номинальный ток (А)13,745,5
Объем отапливаемого помещения (м3)До 200До 750
Габариты (мм)540×160×95520×200×250
Вес (кг)513

Недостатки и преимущества котлов Галан

Главным достоинством электрокотла Галан является его малый внутренний объем. Вода нагревается действительно быстро — при электродной конструкции практически мгновенно, а с ТЭНами — лишь немногим дольше.

Малые габариты привлекательны и тем, что это устройство проще устанавливать, ему не надо выделять отдельного помещения. Конструкция проста, в них нечему ломаться. На фоне котлов других брендов у них самая привлекательная цена. К сожалению, это практически все, что можно сказать хорошего об этом бренде.

Да, действительно, непосредственное участие воды в процессе нагрева — через нее проходит электрический ток — повышает КПД устройства до 98%, что дало основание производителю использовать определение «Отопительные энергосберегающие котлы Галан». Именно это, вкупе с пресловутой ионизацией, о которой пишут многие источники в Сети, является основой агрессивной маркетинговой политики компании. На самом же деле устройство, работающее в режиме близком к короткому замыканию, не может беречь энергию, это противоречит законам физики.

Малый внутренний объем является не только плюсом, но и минусом. Дело в том, что электрокотлы для отопления будут экономичными только в том случае, если есть возможность использовать тепловую инерцию воды или другого теплоносителя.

Для этого сначала доводят температуру до оптимального значения, используя пиковые значения потребляемой мощности, а потом снижают ее до минимума, потребного для поддержания заданного режима работы. Если воды мало и ее естественная циркуляция в объеме теплового генератора невозможна, использовать этот прием не удастся.

Котлы Галан электродного типа в системе отопления

Но изменение количества подаваемой к котлу энергии — другая проблема. Это можно сделать, например, закрыв часть поверхности электрода фторопластовой пластиной — решение, использующееся во многих электрических водонагревателях. Снижается сила тока, уменьшается и количество «наматываемых» киловатт-часов.

Электродные котлы «Галан» регулируются путем рассеивания мощности в блоке регулировки температуры. Фактически количество потребляемого им электричества остается неизменным, подает он в систему теплоноситель температурой в 85 или 60 градусов.

ТЭНовые отопительные котлы «Галан» регулируются так же, а ступенчатая регулировка возможна лишь при самостоятельном вмешательстве в конструкцию. Решением может быть параллельная установка нескольких маломощных котлов, благо, что размеры позволяют это делать без труда. Однако сомнительно, что устройство, постоянно работающее на пике мощности, может быть экономным.

Большие опасения вызывает и то, что по трубам и радиаторам будет течь жидкость, через которую пропускали электрический ток немалой силы. Правила эксплуатации электроустановок прямо запрещают подключать заземляющий контур прибора к водопроводным и канализационным магистралям.

Можно сколько угодно спорить о том, что «здесь не тот случай», но на практике лучше исключить всякую возможность прямого контакта с электричеством. Не зря электрокотел такого типа не рекомендуют подключать к системам «теплый пол» с медными трубами, а также использовать для обогрева теплиц.

Нельзя не похвалить производителя за «предприимчивость»: для этих котлов рекомендуется использовать только фирменный теплоноситель, продаваемый им же. Для него дело оказывается беспроигрышным, а насколько это удобно пользователю электрокотла «Галан» выяснится только после нескольких месяцев эксплуатации. По крайней мере, отбирать воду для технических нужд из стояков отопления точно не получится.

Требования к системам отопления

При установке электродного котла следует учитывать два фактора:

  1. На его выходе наблюдается пульсация среды (незначительные скачки давления).
  2. На частоте 50 Гц электролиз воды — разложение ее на кислород и водород идет довольно активно.

Система отопления строится открытой и на основе двух труб — верхней раздающей магистрали и нижней сборной. В противном случае электролизный газ наглухо ее запечатает.

Труба, соединяющая котел и расширительный бак, должна быть металлической, без цинкового покрытия. Металлопластик от перепадов давления расслаивается, а цинк «съедается» в результате электрохимической коррозии при осаждении на поверхности кислорода.

При монтаже разборных магистралей, установке радиаторов и арматуры особое внимание должно быть уделено тому, чтобы стыкующиеся материалы имели примерно одинаковую электрохимическую активность (например, алюминиевая металлопластиковая труба и такой же теплообменник) или надежно изолировались друг от друга. Использование чугунных радиаторов и оцинкованных труб исключается.

Электрическая схема подключения электрокотла «Галан»

Используется теплоноситель, который имеет малое электрическое сопротивление. Лучше применять фирменный состав Galan, обладающий антифризными свойствами. Это обусловлено тем, что параметры котла строго определены при его конструировании, а расположение фазного электрода относительно заземления рассчитано на определенную электрическую проницаемость среды.

При больших значениях короткое замыкание не возникает, а при меньших — происходит перегрев и разрушение электрода. Поэтому заполнять отопительные системы обычной водопроводной водой или автомобильным тосолом нельзя, это приводит к некорректной работе устройства. Большинство отрицательных отзывов о котлах «Галан» написано именно по этой причине.

Котлы на ТЭНах менее требовательны. Они работают с системами отопления любого типа — одно- или двухтрубными, с естественной или принудительной циркуляцией теплоносителя. В его качестве можно использовать обычную водопроводную воду, но производитель рекомендует фирменный.

Заключение

Основой конструкции электродных котлов «Галан» явились аварийные водонагреватели, которые использовались на подводных лодках в экстренных случаях, когда ценность тепла неизмеримо выше, чем возможные негативные последствия. Поэтому их применение оправдано для отопления помещений, использующихся периодически и кратковременно. А также при использовании в качестве резервных обогревателей. Например, при выходе из строя газового котла.

Видео по теме:

принцип работы, виды электрокотлов, достоинства и недостатки электродных котлов

К подбору электрокотла, который будет обеспечивать тепло в холодное время, нужно подходить серьезно. Среди многообразия производителей электрических котлов можно выделить отечественную фирму Галан, которая производит оборудование высокого качества. Рассмотрим подробнее, чем примечательны котлы Галан.

Электрокотлы Галан: основные сведения

Электронные котлы Галан для отопления привлекают к себе внимание как продукция высокого качества с надежными характеристиками и небольшими габаритами.

Стоит сказать, что столь замечательные агрегаты выпускает одноименная семейная фирма, находящаяся в России. Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение.

Котлы Галан нагревают теплоноситель не за счет нагревания тэна, а путем пропускания через него электричества. К тэнам подключены электроды, которые находятся под напряжением. Они и осуществляют непосредственный контакт с теплоносителем и нагревают его.

Происходит этот так: напряжение, проходящее через электроды, переменное — около 50 Герц. Это значит, что в секунду полюса электродов меняются 50 раз. Эта смена полюсов заставляет ионы теплоносителя с разными зарядами двигаться. В результате колебания высвобождают энергию, способствующую повышению температуры.

Основной частью электрокотла является ионизационная камера, в которой происходит базовый нагрев. Сама камера имеет небольшие размеры. Из-за резкого разогрева давление теплоносителя возрастает до 2 атмосфер. Благодаря такому эффекту агрегат может выполнять функцию насоса.

Электрический агрегат для отопления состоит из:

  • теплообменника;
  • бака с тэнами;
  • блоков регулирования и управления.

Теплоносителями в электрокотлах может быть либо вода, либо антифриз. Лучшим теплоносителем является специализированная жидкость под названием Аргус-Галан.

Работа этого электронного оборудования для отопления не отличается от работы подобных устройств других производителей. Вода нагревается в генераторе, а потом протекает по главной разводке трубопроводов и попадает в радиаторы. Здесь она отдает свое тепло и воздух в помещение нагревается.

Кроме обогрева помещения электрический агрегат Галан может обеспечить дом горячей водой для хозяйственных нужд. Большинство устройств Галант снабжены внешними накопительными бойлерами.

Виды электрических котлов Галант

Электродные котлы Галан для автономных отопительных систем выпускаются нескольких типов.

Электрические котлы серии Очаг

Серия представлена четырьмя моделями:

  • Очаг-2;
  • Очаг-3;
  • Очаг-5;
  • Очаг-6.

У электрических котлов этой серии мощность небольшая (от 2 кВт. до 6 кВт.). В основном применяются для обогрева помещений с малым объемом 80–250 куб. м. Вес котла около 1 кг.

Агрегаты этой серии имеют следующие размеры:

  • длина: 25–33.5 см.;
  • диаметр около 35 мм.

Электродный агрегат работает от сети с напряжением 220 вольт.

Электродные котлы Галан серии Гейзер

Серия представлена двумя моделями:

  • Гейзер-6;
  • Гейзер-9.

Электродные устройства этой серии могут обогреть помещение объемом 250–340 куб. м. Питаются от трехфазной сети с напряжением 380 вольт. В час устройство расходует 2.4–4 кВт электроэнергии. Весят электродные котлы Галан примерно 5 килограмм. Средняя длина котлов около 40 см. Электрические агрегаты могут быть установлены в отопительной системе объемом 50–250 литров.

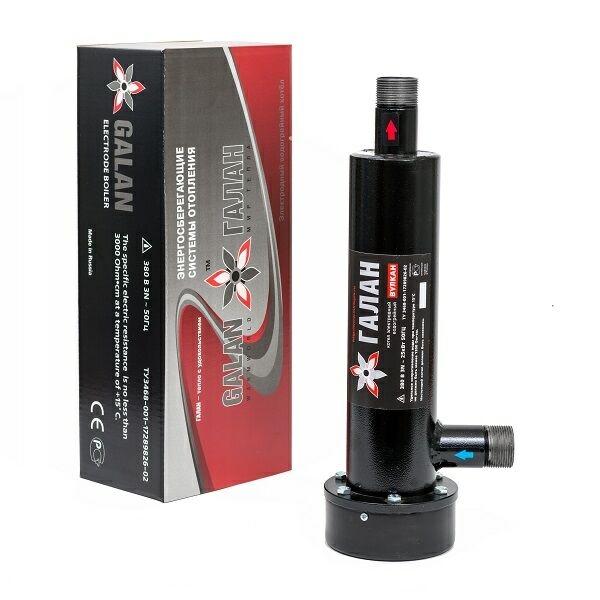

Галан. Электродные котлы серии Вулкан

Вес котлов составляет 5.7 кг. Имеют мощность 25 кВт. Могут обогревать помещение объемом до 850 куб. м. Питаются от трехфазной электросети напряжением 380 вольт.

Электрические котлы Галант серии СЭЛС

Модели этой серии считаются самыми крупногабаритными. Агрегат применим как в жилых домах, так и в коттеджах. Работает от трехфазной сети. Может работать лишь в системах отопления замкнутого типа.

Агрегат снабжен автоматикой. В оборудовании имеются три ступени мощности, которые регулируются вручную. Имеется возможность подключить циркуляционный насос. Управлять агрегатом для отопления этой серии удобно и просто.

Оборудование имеет мощность 9–27 кВт и вес около 17 кг.

Плюсы и минусы электрических котлов Галан

Если сравнивать электродные агрегаты с обычными тэновыми котлами, то можно выделить ряд преимуществ галановской продукции:

  1. Для установки электрические котлы Галан не требуют каких-то дополнительных расходов, только лишь на приобретение источника тепла.
  2. Установка агрегатов обойдется дешевле, чем монтаж жидкотопливных устройств.
  3. Электрические агрегаты Галан неприхотливы, они не нуждаются в чистке и постоянном обслуживании.
  4. Это безопасное и экологически чистое оборудование. При работе не выделяет запахов.
  5. Не нуждаются в монтировании дымовой трубы.
  6. Отопительные агрегаты обладают небольшим весом и умеренными габаритами. Для установки котла не требуется отдельное специализированное помещение.
  7. Монтаж устройств Галан можно произвести собственными руками.
  8. Это пожаробезопасное оборудование.

К минусам устройств фирмы Галан можно отнести:

  1. Высокая стоимость электроэнергии, которую потребляют устройства.
  2. Оборудование Галан невозможно совместить с технологией теплых полов и системой отопления бассейна.
  3. Для установки электрического агрегата, мощность которого более 10 кВт, требуется разрешение от Энергонадзора.

Заключение

Оборудование Галан для отопительных систем в последнее время становятся все популярнее. И это не удивительно, так как устройства имеют отличные характеристики как технические, так и эксплутационные.

Электрические агрегаты Галан имеют систему защиты от перегрева, программаторы, накопительные баки и насосы. По сути электрокотел Галан представляет собой мини-котельную. Устройства неприхотливы в эксплуатации и могут быстро прогреть помещение и подогреть воду. Благодаря небольшим габаритам агрегат без проблем может быть установлен в небольшой комнате или на кухне. Может использоваться, как резервный источник для дополнительного обогрева.

  • Автор: Вадим Николаевич Лозинский

Площадь помещения отопленияОт 80 до 1650 м³
Номинальная потребляемая мощностьОт 2 до 50 кВт
Номинальное напряжение220 и 380 вольт
Объём теплоносителяОт 20 до 500 литров
Вид используемого теплоносителяИ специальные жидкости, и вода
Класс защиты от поражения электричествомПервый

Таблица корректировки электропроводимости воды
№ п/пМарка котлаМощность, кВтНапряжение, ВФазность, ФПусковой ток котла при температуре «обратки» 15 °С, АМаксимальный ток в установившемся режиме, при температуре «обратки» 60 °С, А
1Очаг-222201Ф49,1
2Очаг-332201Ф513,7
3Очаг-552201Ф10-1222,7
4Очаг-662201Ф15-1827,3
5Гейзер-993803Ф6-8 А на фазу13,7 А на фазу
6Гейзер-15153803Ф8-10 А на фазу22,7 А на фазу
7Вулкан-25253803Ф12-15 А на фазу37,9 А на фазу
8Вулкан-36363803Ф18-24 А на фазу54,6 А на фазу
9Вулкан-50503803Ф24-30 А на фазу75,8 А на фазу
