Электродвигатель АИР63А2 0,37кВт | АИР63А4 0,25кВт

Общепромышленные трехфазные асинхронные электродвигатели АИР63А2, АИР63А4, АИР63А6 изготавливаются по умолчанию:

на напряжение 220/380В (шесть клемм в коробке выводов).
климатического исполнения У, категории размещения — 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
режим работы — продолжительный, S1.
степень защиты – IP55

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:

на лапах (IM 1081, 1001, 1011, 1031)
фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
комбинированные, лапы+фланец (IM 2081, 2001, 2011, 2031).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта «Ссылки».

Двигатели аналогичны по размерам и параметрам двигателям 5АИ 63 А4 (2, 6, 8), 4ААМ 63 А4, А63А4.

Нужны цены? Жмите здесь → Прайс лист электродвигателей АИР

Технические характеристики

Марка	Мощн. кВт	Об/мин. * (синхр)	Ток при 380В, А*	KПД %*	Kоэф. мощн.	Iп/ Iн	Мп/ Мн	Мm/ Мн	Момент Н·м	Момент инерц. , кг·м²*	Масса, кг*	Цена, с НДС**
АИР63А2	0,37	2755 (3000)	1	69	0,81	6,1	2,2	2,3	1,28	0,0004	7
АИР63А4	0,25	1340 (1500)	0,79	65	0,74	5,2	2,2	2,1	1,78	0,0008	7
АИР63А6	0,18	870 (1000)	0,74	56	0,66	4	1,9	2	1,98	0,0010	7

* — параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

** — цена двигателя указана с учетом монтажного исполнения IM1081(на лапах), монтажное исполнение IM3081,2081,3681,2181 +5%

Габаритно-присоединительные размеры

Размеры IM1081-3081-2081Размеры IM3681-2181

Марка	Габаритные,мм			Присоединительные размеры по ГОСТ31606, мм												Прочие
Марка	l30	h41	d24	d10	l1	l10	l31	b10	d1	h	d20	d25	d24	d22	n	h5	b1	d11
АИР63А	250	180	160	5,8	30	80	40	100	14	63	130	110	160	10	4	16	5	М5

Габаритные размеры приведены без упаковки для монтажного исполнения IM2081 (лапы+фланец) и могут незначительно различаться в зависимости от завода-изготовителя.

Марка

Присоединительные размеры
по ГОСТ31606, мм

IM3681 (B14A)

IM3681 (B14B)

Прочие

d10

l10

l31

b10

d20

d25

d24

d22

d20

d25

d24

d22

d11

АИР63А

5,8

100

М5

100

120

М6

М5

Электродвигатели применяются для комплектации различного промышленного оборудования: насосов, задвижек. вентиляторов и др.

Ранее двигатели выпускались под марками:

АИР 63 А2, 0,37кВт, 3000 об/мин — 4АА63А2, 4ААМ63А2
АИР 63 А4, 0,25кВт, 1500 об/мин — 4АА63А4, 4ААМ63А4
АИР 63 А6, 0,18кВт, 1000 об/мин — 4АА63А6, 4ААМ63А6

Электродвигатель 0,37 кВт 3000 об/мин – АИР63А2 | АИР 63А2

Электродвигатель АИР63А2 – трехфазный асинхронный двигатель 0,37 кВт 3000 об/мин с короткозамкнутым ротором. Общепромышленные двигатели типа АИР 63А2 и их аналоги с мощностью 0,37 кВт выпускаются несколькими производителями Украины, России, Китая и Беларуси. Имеют существенные отличия в уровне качества, но идентичные присоединительные и габаритные размеры, соответствующие ГОСТ 31606-2012. АИР 63 А2 подключается к сети переменного тока 220В или 380В и частотой 50 Гц. Возможно подключение по схеме треугольник или звезда. Сила тока – 1,0 Ампер. Быстрая отправка по Украине в день заказа.

Цена

от 2240 грн

Хочу узнать больше о ценах

Технические характеристики двигателя АИР63А2

Таблица технических характеристик из паспорта содержит эксплуатационные параметры двигателей 0,37 кВт 3000 об согласно паспорта электродвигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, отношения моментов, пускового тока к номинальному и прочее.

Характеристика электродвигателя	АИР63А2
Мощность	0,37 кВт
Частота вращения поля статора	3000 об/мин
Скорость вращения вала	2730 оборотов
Тип	Асинхронный
Напряжение питания	Трехфазное, 220/380 вольт
Монтажное исполнение	Лапы/фланец/комбинированное
Номинальный ток	1,0 А
КПД	69,7 %
Соотношение моментов тока Мп/Мн	2,2
Соотношение момента силы Mmax/Мн	2,2
Отношение тока Iп/Iн	5,7
Момент инерции	0,0003 кг∙м²
Диаметр вала	14 мм
Вес	5,5 кг
Передний/задний подшипник	6201 ZZ-C3/6201 ZZ-C3
Уровень шума	до 63 дБ
Крутящий момент, номинальный	1,294

Монтажные исполнения

В исполнении IM 2081 цена двигателя 0,37 кВт 3000 об/мин возрастает на 5%.

IM 1081 – исполнение на лапах

IM 2081 – комбинированное крепление

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 0,37 кВт 3000 об/мин:

Тип – общепромышленный трехфазный асинхронный;
Режим работы – продолжительный S1;
Термический класс изоляции обмоток F – до 150°С;
Тип корпуса – чугун/силумин/алюминий;
Степь защиты от влаги и пыли – IP54;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 63 А2 У2 IM 1081:

АИР – тип электродвигателя
63 – условный габарит
А – обозначение длины сердечника
2 – число пар полюсов
У2 – категория размещения
IM 1081 – монтажное исполнение лапы

Цены

Электродвигатели 0,37 кВт 3000 об/мин типа АИР 63А2 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену двигателя АИР63А2.

Электродвигатель 0,37 кВт 3000 об/мин		Цена, грн
Маркировка	Производитель	Без НДС	С НДС
АИР63А2	Беларусь	3680	3680
	Украина	–	–
	Китай (низкое качество)	2240	2240
	Китай (высокое качество)	2660	2660
4А 63А2, 4АМ63А2	«Владимирский ВЭМЗ» с хранения	2330	2680
4АМУ/АД/АДМ/4А	БУ	От 1330	От 1600

В Украине двигатели АИР 63-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 0,37 кВт 3000 об/мин:

Толщина медного провода, масса меди – это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов – алюмоцинк или медь с большим содержанием других металлов, как следствие – низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 63 А2 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 0,37 кВт 2730 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.

Справочная информация

Чертеж и размеры АИР63А2

Размеры вала					Крепеж по лапам
L3	D4	h3	B1	Н1	В	D5	L1
30	14	16	5	63	124	5,8	80

Габариты корпуса				Крепеж по фланцу
L	D	H	L2	D1	D2	D3
250	140	180	40	160	130	110

L3 – длина вала
D4 – диаметр вала
h3 – высота вала с шпонкой
B1 – размер шпонки

Н1 – высота до оси вала
В – ширина по лапам
D5 – диаметр отверстий на лапах
L1 – по креплению лап

L – длина мотора
D – диаметр корпуса
H – высота корпуса
L2 – расстояние по креплениям

D1 – диаметр фланца
D2 – диаметр по отверстиям крепления
D3 – диаметр торца фланца

Производители двигателей АИР63А2 0,37 кВт 3000 об

Преимущественно в продажу на украинский рынок попадают электродвигатели АИР 0,37 кВт 3000 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ63А2, 5АИ63А2, 5АМ63А2, АД63А2, А63А2.

Производитель АИР63А2	Рейтинг качества*	Характеристика двигателей 0,37 кВт 3000 об/мин
Дешевый Китай	⭐⭐	Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай	⭐⭐⭐⭐	Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина	⭐⭐⭐⭐(⭐)	Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь	⭐⭐⭐⭐⭐	Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР63А2 к трехфазной сети

Стандартные схемы подключения к сети трехфазного электродвигателя АИР 63А2:

Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД;
Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 63А2

На базе стандартного АИР63А2 изготавливаются специализированные версии электродвигателей мощностью 0,37 кВт на 3000 оборотов:

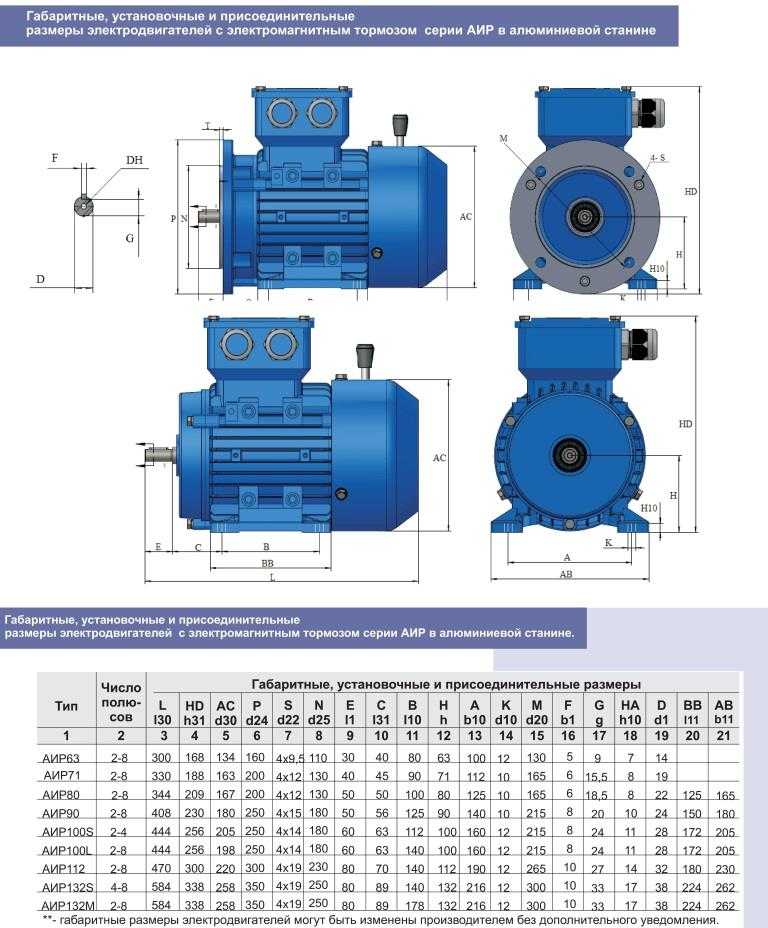

АИР63А2Е – с электромагнитным тормозом;
АИР63А2Е2 – ЭМТ с растормаживающим устройством;
АИРС63А2 – с повышенным скольжением;
АИР63А2 Т2 – для влажного тропического климата;
АИР63А2 ОМ2 – морское исполнение;
АИР63А2 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 0,37 кВт 3000 об/мин?

У нас Вы можете купить белорусский электродвигатель АИР63А2 11 кВт 3000 об/мин, а также производства Украины, Китая, России по дилерской цене. Любые формы оплаты – по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте только после осмотра. Забирайте двигатели самовывозом с нашего склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Интайм, Деливери.
