Нержавеющая сталь 12Х18Н10Т — расшифровка марки стали, ГОСТ, характеристика материала
- Нелегированные стали
- Легированные стали
- Нержавеющие стали
- 08Х13
- 12Х13
- 20Х13
- 30Х13
- 40Х13
- 12Х17
- 95Х18
- 08Х18Н10Т
- 12Х18Н10Т
- 14Х17Н2
- 20Х23Н18
- 10Х17Н13М2Т
- 06ХН28МДТ
Марка стали — 12Х18Н10Т
Стандарт — ГОСТ 5632

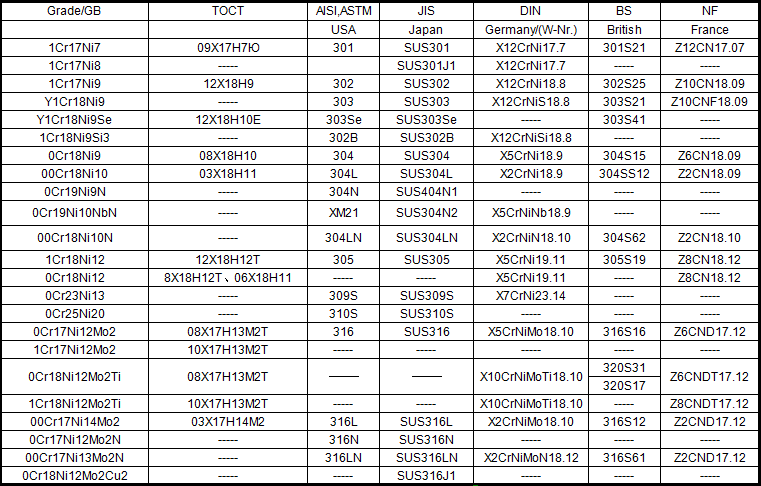

Заменитель — 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9Т
Сталь 12Х18Н10Т содержит углерода не более 0,12%, Х18 — указывает содержание хрома в стали примерно 18%, Н10 — указывает содержание никеля в стали около 10%, буква Т в конце марки означает, что в стали содержится примерно 1% титана. Сталь легированная, коррозионно-стойкая, жаростойкая и жаропрочная.
Нержавеющая сталь 12Х18Н10Т применяется для изготовления сварных изделий, работающих в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей.
Из нержавеющей стали 12Х18Н10Т изготовляют трубы, детали печной арматуры, теплообменники, муфели, реторты, патрубки и коллекторы выхлопных систем, электроды искровых зажигательных свечей, корпуса и другие детали, работающие под давлением при температуре от -196 до +600°С, а при наличии агрессивных сред до +350°С.
| Массовая доля основных химических элементов, % | |||||
|---|---|---|---|---|---|
| C — углерода | Si — кремния | Mn — марганца | Cr — хрома | Ni — никеля | Ti — титана |
| Не более 0,12 | Не более 0,80 | Не более 2,00 | 17,00-19,00 | 9,00-11,00 | Не более 0,80 |
| Технологические свойства | |
|---|---|
| Ковка | Температура ковки, °С: начала 1200, конца 850. Сечения до 350 мм охлаждаются на воздухе. |
| Свариваемость | Сваривается без ограничений. Способы сварки: ручная дуговая сварка, автоматическая дуговая сварка, электрошлаковая сварка, контактная сварка. Рекомендуется последующая термообработка. |
| Обрабатываемость резанием | При HB 169 и σв = 608 МПа: Kv твердый сплав = 0,60 Kv быстрорежущая сталь = 0,35 |
| Флокеночувствительность | Не чувствительна |
| Физические свойства | Температура испытаний, °С | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
| Модуль нормальной упругости E, ГПа | 198 | 194 | 189 | 181 | 174 | 166 | 157 | 147 | — | — |
| Модуль упругости при сдвиге кручением G, ГПа | 77 | 74 | 71 | 67 | 63 | 59 | 57 | 54 | 49 | — |
| Плотность ρn, кг/м3 | 7900 | — | — | — | — | — | — | — | — | — |
| Коэффициент теплопроводности λ, Вт/(м*К) | 15 | 16 | 18 | 19 | 21 | 23 | 25 | 27 | 26 | — |
| Удельное электросопротивление ρ, нОм*м | 725 | 792 | 861 | 920 | 976 | 1028 | 1075 | 1115 | — | — |
| 20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 | 20-1000 | |
| Коэффициент линейного расширения α*106, K-1 | 16,6 | 17,0 | 17,2 | 17,5 | 17,9 | 18,2 | 18,6 | 18,9 | 19,3 | — |
| Удельная теплоемкость c, Дж/(кг*К) | 462 | 496 | 517 | 538 | 550 | 563 | 575 | 596 | — | — |
Марка стали 12Х18Н10Т: характеристики, ГОСТ, расшифровка | Справочник
НаверхСправочник
- Характеристики материалов (стали)
- Лист нержавеющий
- Нержавеющий сортовой прокат
- Сорт теплоустойчивый
- Труба нержавеющая
- Характеристики стали AISI 409 (08Х13)
- Характеристики стали 08Х17Н5М3 (ЭИ 925)
- Характеристики стали 08Х18Н10Т
- Характеристики стали 10Х11Н23Т3МР
- Характеристики стали 12Х18Н10Т
- Характеристики стали 14Х17Н2 ЭИ268
- Сталь 13X11Н2В2МФ (ЭИ-961-Ш МАП)
- Сталь 12Х1МФ
- Сталь 15Х1М1Ф
- Сталь 20Х13
- Сталь 30Х13
- Титановый сплав 3М
- Сталь AISI 420, 420J2
- Сталь AISI (Аиси) 430
- Сталь AISI 316, 316L, 316Ti
- Сталь AISI 321
- Сталь AISI 201
- Назначение изделий из нержавеющей стали
- Особенности выбора
- 23 Марта 2023 Скидки на нержавеющий лист ! Лист 304Н 75 х 2500 х 7150 !!!
- 16 Марта 2023 Лист 316L 1,5 x 1250 x 2500 по 479 руб/кг
- 23 Марта 2023
Труба 201 600 Grit 26.
9 х 2 х 6 метров по 320 руб/метр с НДС !!! - 23 Марта 2023 Лист 201 2В 0.5 х 1000 х 2000 по цене 210 руб/ кг с НДС!!!
9 х 2 х 6 метров по 320 руб/метр с НДС !!!- Главная /
- Справочник /
- Характеристики материалов (стали) /
- Характеристики стали 12Х18Н10Т
|
Круг нержавеющий |
Труба бесшовная |
Марка: 12Х18Н10Т (старое название Х18Н10Т) (заменители: 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9Т).
Класс: Сталь конструкционная криогенная.
Использование в промышленности: детали, работающие до 600 °С. Сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от —196 до +600 °С, а при наличии агрессивных сред до +350 °С.

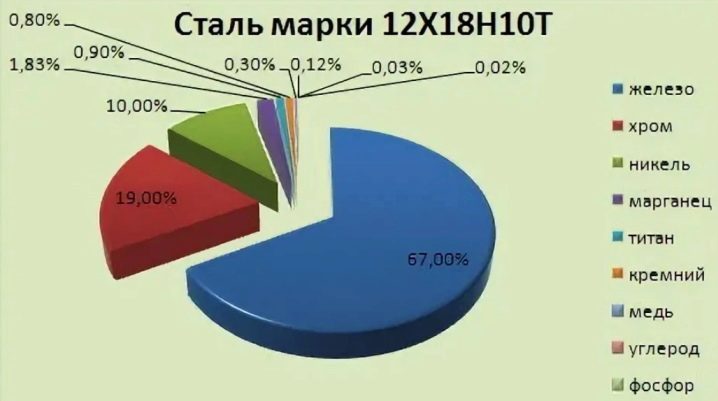

Химический состав стали 12Х18Н10Т
| C | Cr | Fe | Mn | Ni | P | S | Si | Ti |
| ≤0,12 | 17-19,0 | Осн. | ≤2,0 | 9-11,0 | ≤0,035 | ≤0,020 | ≤0,8 | 5·С-0,8 |
Свойства нержавеющей стали 12Х18Н10Т
Сталь 12х18н10т – нержавеющая титаносодержащая сталь аустенитного класса. Химический состав регламентирован ГОСТ 5632-72 нержавеющих сталей аустенитного класса.
Преимущества: высокая пластичность и ударная вязкость.
Оптимальной термической обработкой для этих сталей является закалка с 1050°-1080° в h3O, после закалки механические свойства характеризуются максимальной вязкостью и пластичностью, не высокими прочностью и твёрдостью.
Аустенитные стали используют как жаропрочные при температурах до 600°С. Основными легирующими элементами являются Cr-Ni. Однофазные стали имеют устойчивую структуру однородного аустенита с незначительным содержанием карбидов Ti (для предупреждения межкристаллитной коррозии. Такая структура получается после закалки с температур 1050°С-1080°С). Стали аустенитного и аустенитно-ферритного классов имеют относительно небольшой уровень прочности (700-850МПа).
Расшифровка стали по номерам
Как и в любой другой области знаний, в сталелитейной промышленности есть свой жаргон, который может ввести в заблуждение при первом знакомстве.
Почему им присвоены четырехзначные коды? В чем разница между сплавами 4130 и 4140?
Сталь сортируется по четырем основным категориям, установленным AISI. (Американский институт чугуна и стали):
- Углеродистая сталь
- Легированная сталь
- Нержавеющая сталь
- Инструментальная сталь
Будучи стальными, они содержат те же два основных элемента железо и углерод. Определение их категории зависит от процентного содержания углерода и другие сплавы, добавленные к железу, что изменяет свойства готовый металл.
Внутри каждой категории сталь можно классифицировать в соответствии с печатать. Обычно это включает несколько описательных факторов, приведенных ниже:
- Состав: основные категории углерода, легированные, нержавеющие и инструментальные стали.
- Микроструктура: это подкатегории
состав. Например, нержавеющая сталь может быть классифицирована как ферритная,
аустенитные, мартенситные и дуплексные стали.
- Способ производства: на два метода приходится почти все современное производство стали, известное как ЭДП (электровоздушная печь), и BOS (основное кислородное производство стали).
- Форма/форма: также известная как первичная формовка, создание формы, такие как пластины или стержни.
- Метод отделки: это называется вторичное формование, методы, которые придают конечному продукту его свойства и закончить. Это может включать такие процессы, как горячая и холодная прокатка, отпуск, или цинкование.
- Физическая прочность: по ASTM (Американское общество стандартов для испытаний и материалов), обозначение обычно включает буквенный префикс и присвоенный номер.
Существуют две основные системы нумерации, используемые для классификации
металлы, поэтому описания стали обычно включают и то, и другое. Наряду с AISI,
Система нумерации, установленная SAE (Обществом автомобильных инженеров), наиболее часто используется в
металлургическая промышленность.
По большей части SAE адаптировала свою систему для согласования
с классификациями, установленными AISI, так что спецификации стандартизированы для
сталь.
С помощью этой информации потребители могут распознать категорию и классификацию стального изделия. В четырехзначном система кодов, первая цифра определяет тип:
Начиная с 1: Углеродистая сталь
2: Никелированная сталь
3: Хромоникелевая сталь
4: Молибденовая сталь
5: Хромистая сталь
6: Хром -ванадиевая сталь
7: Вольфрамо-хромовая сталь
8: Никель-хромомолибденовая сталь
9: Кремний-марганцевая сталь и другие марки SAE
Следующие цифры дают дополнительную информацию о конкретном тип стали. В большинстве случаев вторая цифра указывает процент легирующий элемент. Последние две цифры — процент углерода. концентрация внутри стали.
Итак, на примере стали 4130 и стали 4140: обе начинаются с
a 4, так что это молибденовые стали – с концентрацией молибдена
1%.
Разница между ними в том, что 4130 имеет процент углерода
примерно 0,30%, а 4140 содержит 0,40% углерода. Из-за своего более низкого
процент углерода, 4130 будет легче обрабатывать и сваривать, чем 4140.
Однако более высокое содержание углерода в сплаве 4140 придает ему большую твердость.
и сила, чем 4130. Вооружившись этими знаниями, это может лучше помочь вам
выберите правильный тип стали для ваших нужд.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Переключить навигацию
1.
800.621.4366
Язык
Поиск
Поиск
Меню
Счет
Настройки
Язык
ASTM A516 — это пластина из углеродистой стали PVQ, предназначенная в первую очередь для использования в сварных сосудах под давлением при умеренных или более низких температурах, где важна ударная вязкость.
Обзор:
- Предлагается в четырех классах: 55, 60, 65 и 70.
- Доступны стандартные и тяжелые (3 дюйма и более) толщины листа.
- Также известен как PVQ A516.
- Листы толщиной менее 1,5 дюймов обычно поставляются в прокатанном состоянии. Пластины толщиной более 1,5 дюймов обычно поставляются в нормализованном состоянии.
- Может быть сертифицирован на соответствие нескольким классам в отчете о заводских испытаниях, но гарантированно сертифицирован на соответствие конкретным стандартам запрошенного класса A516.
- Отдельные марки доступны для покупки онлайн через Leeco Pro. Нажмите здесь, чтобы войти, или свяжитесь с нами, чтобы узнать больше.
Доступные размеры
Leeco ® Steel имеет следующие стандартные размеры на складах в США и других странах, но другие размеры могут быть доступны по специальному заказу.
| МАРКА | ТОЛЩИНА | ШИРИНА | ДЛИНА |
| 55 | 3/16″ – 8″ | 48–120 дюймов | До 480 дюймов |
| 60 | 3/16″ – 8″ | 48–120 дюймов | До 480 дюймов |
| 65 | 3/16″ – 8″ | 48–120 дюймов | До 480 дюймов |
| 70 | 3/16″ – 8″ | 48–120 дюймов | До 480 дюймов |
Свойства материалов
Следующие свойства материалов являются спецификациями ASTM и будут подтверждены в отчете о заводских испытаниях.
