2Т140, 2Т125 станок вертикально-сверлильный. Паспорт, схемы, характеристики, описание
Сведения о производителе сверлильного станка 2Т140, 2Т125
Производителем сверлильнго станка модели 2Т140, 2Т125 является Гомельский завод станочных узлов ГЗСУ, основанный в 1961 году.
Завод уже более 50 лет выпускает станки токарные с ЧПУ; станки токарно-винторезные; станки сверлильные; узлы станков.
В 1970 году завод приступил к изготовлению узлов к токарно-винторезным станкам: коробки подач и фартуки.
С 1976-1991 годы завод входил в состав Московского производственного объединения «Красный Пролетарий».
Продукция Гомельского завода станочных узлов ГЗСУ
2Т140, 2Т125 станок вертикально-сверлильный. Назначение и область применения
Станок 2Т140 предназначен для сверления отверстий, развертывания, зенкования, нарезания резьбы в мелких и средних деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Сверление на вертикальном станке 2Т140 осуществляется подачей шпинделя вручную или механически. Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия. Ручная подача контролируется по шкале линейки, установленной на корпусе шпиндельной бабки.
На станке возможно, также, нарезание резьбы как с ручным включением реверсирования шпинделя, так и с автоматическим включением ревесирования на заданной глубине резьбы.
Шпиндельная бабка (сверлильная головка) станка имеет возможность перемещаться по колонне в пределах 240 мм. Шпиндель перемещается на 160 мм
Детали могут закрепляются как на рабочем столе, так и на фундаментной плите. Рабочий стол крепится на колонне и регулируется по высоте в пределах 500 мм. Стол может, также, вращаться вокруг колонны и поворачиваться вокруг своей оси, что позволяет обрабатывать наклонные отверстия.
Аналогом вертикально–сверлильного станка 2Т140 является модель TCA40 испанской фирмы «ERLO». Аналогом вертикально–сверлильного станка 2Т125 — является модель TSR25 также фирмы «ERLO».
Отсчет глубины сверления производится по плоской шкале или упору.
Станки 2Т140, 2Т125 позволяют выполнять следующие операции:
- фрезерование под различными углами
- сверление под различными углами
- зенкерование
- развертывание
- рассверливание
- нарезание резьб под различными углами
Конструктивные особенности станка 2Т140, 2Т125:
- удобное реверсирование шпинделя;
- настройка на заданную глубину обработки;
- изменение скорости вращения шпинделя без перестановки ремня
Комплект поставки станка 2Т140:
- Втулка 6100-0142 — ГОСТ 13598: — 1 шт.
- Втулка 6100-0144 — ГОСТ 13598: — 1 шт.
- Втулка 6100-0145 — ГОСТ 13598: — 1 шт.
- Клин 7851-0012 — ГОСТ 3025 1 шт.
- Ключ 2К52 -1.89.10.000 — 1 шт.
- Ключ для сливных пробок 007.2000.001 — 1 шт.
Комплект поставки станка 2Т125:
- Втулка 6100-0142 — ГОСТ 13598: — 1 шт.
- Втулка 6100-0143 — ГОСТ 13598: — 1 шт.
- Клин 7851-0012 — ГОСТ 3025 1 шт.
- Рукоятка 2К52-1.9000.000 — 1 шт.
- Ключ 2К52 -1.89.10.000 — 1 шт.
- Ключ для сливных пробок 007.2000.001 — 1 шт.
Поставляется по требованию заказчика за отдельную плату:
- Тиски 7200-0215-02 с комплектом деталей крепления — ГОСТ 16518– 1 шт.
- Патрон сверлильный 6150-7003-03 — ТУ РБ 0022.3728.021 – 1 шт.
- Патрон резьбонарезной 045.0730.000 с комплектом предохранительных головок М5-М12 — 1 шт.

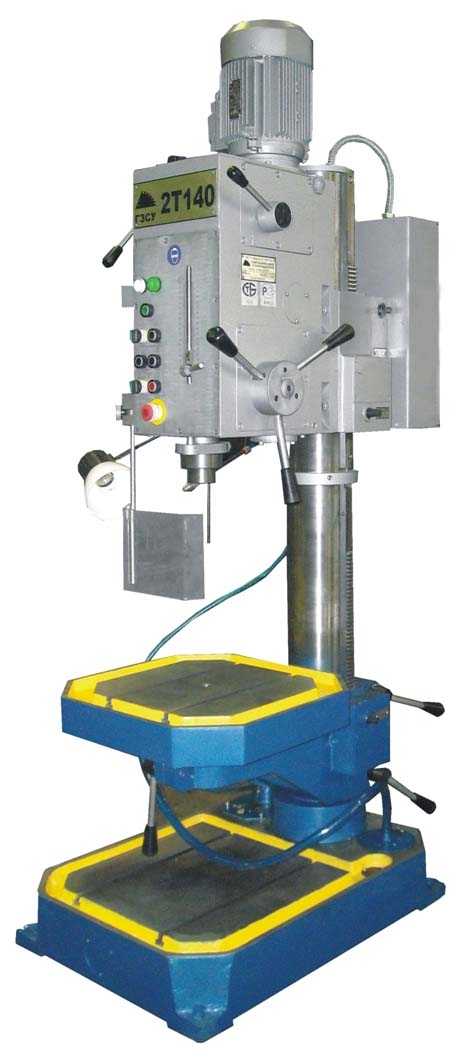

Общий вид вертикально-сверлильного станка 2Т140, 2Т125
Технические характеристики вертикально-сверлильного станка 2Т140, 2Т125
| Наименование параметра | 2Т125 | 2Т140 |
|---|---|---|
| Основные параметры станка | ||
| Наибольший диаметр сверления в стали 45, мм | 25 | 40 |
| Наибольший диаметр сверления в чугуне СЧ20, мм | 32 | 45 |
| Наибольший диаметр нарезаемой резьбы в стали 45, мм | М20 | М24 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 0..820 | 0..700 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты | 710..1100 | 940..1100 |
| Расстояние от оси вертикального шпинделя до образующей колонны (вылет), мм | 260 | 300 |
| Рабочий стол | ||
| Размер рабочей поверхности плиты, мм | 500 х 525 | 560 х 560 |
| Размер рабочей поверхности стола, мм | 400 х 500 | 500 х 500 |
| Число Т-образных пазов Размеры Т-образных пазов | ||
| Угол поворота стола вокруг колонны, град | ±180 | ±180 |
| Угол поворота стола вокруг собственной оси, град | — | 360 |
| Перемещение стола, мм | 670 | 500 |
| Диаметр колонны, мм | 120 | 145 |
| Сверлильная головка. Шпиндель | ||
| Наибольшее перемещение шпиндельной головки (бабки), мм | — | 240 |
| Ход гильзы шпинделя, мм | 160 | 160 |
| Частота вращения шпинделя, об/мин | 80..2000 | 75..1800 |
| Количество скоростей шпинделя | 8 | 8 |
| Количество подач шпинделя | 3 | 3 |
| Величина подач шпинделя | 0,1; 0,2; 0,3 | 0,1; 0,2; 0,3 |
| Конус шпинделя | ||
| Наибольший крутящий момент на шпинделе, | 70 | 150 |
| Наибольшее усилие подачи шпинделя, Н | 6000 | 11400 |
| Электрооборудование. Привод | ||
| Электродвигатель привода главного движения Мощность, кВт | 1,5 | 2,2 |
| Электродвигатель привода насоса охлаждения, кВт | 0,18 | 0,18 |
| Габарит и масса станка | ||
| Габариты станка (длина ширина высота), мм | 950 х 560 х 2200 | 770 х 540 х 2140 |
| Масса станка, кг | 580 | 705 |

Связанные ссылки
Каталог справочник настольных сверлильных станков
Паспорта к настольным станкам
Справочник деревообрабатывающих станков
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Вертикально-сверлильный станок 2Т125 — euro-stanok.ru
Вертикально-сверлильный станок 2Т125 — мощный сверлильный станок с перемещающимся по круглой колонне столом, диаметром сверления 25 мм. На станке 2Т125 можно обрабатывать детали на столе, более крупные — на фундаментной плите.
Вертикально-сверлильный станок 2Т125 предназначен для:
- сверления;
- рассверливания;
- зенкерования;
- зенкования;
- нарезания резьбы.
Технические особенности станка 2Т125
Вертикально-сверлильный станок 2Т125 позволяет сверлить отверстия диаметром до 25 мм и нарезать резьбу М20.Вертикально-сверлильный станок 2Т125 обеспечивает:
По заказу:
Мощность станка 2Т125 — 1.5 Квт.
Масса станка 2Т125 — 450кг.
Габариты станка 2Т125 — 770х540х2140Срок гарантийного обслуживания станка 2Т125 — 12 месяцев.
Вертикально-сверлильный станок 2Т125 подходит для использования на промышленных, ремонтно-механических предприятиях, в частных мастерских в условиях средней и высокой рабочей нагрузки.
Макс. Ø сверления (сталь), мм
25
32
Макс. Ø нарезаемой резьбы (сталь)
М20
Количество скоростей шпинделя
8
Диапазон скоростей шпинделя, об/мин
80-2000
Количество подач шпинделя
3
Диапазон подач шпинделя, мм/об
0.1/0.2/0.3
Расстояние от оси шпинделя до колонны, мм
260
Расстояние от торца шпинделя до стола, мм
0-820
Расстояние от торца шпинделя до плиты, мм
940-1100
Ход пиноли шпинделя, мм
160
Установочный ход стола, мм
670
Конус шпинделя, Морзе
КМЗ
Размеры раб. поверхности плиты, мм
500х525
Размеры раб. поверхности стола, мм
400х500
Ø колонны, мм
120
Напряжение питания, В
3×380
Мощность двигателя гл. привода, кВт
1.5
Габаритные размеры, мм
770х540х2140
Масса станка, кг
450
www.euro-stanok.ru
Вертикально-сверлильный станок 2Т125 | Станочный Мир
Если Вам необходимо купить Вертикально-сверлильный станок 2Т125 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04;
в Абакане, Альметьевске, Архангельске,
Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Вертикально-сверлильный станок 2Т125 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
stanok-kpo.ru
| Модель | 2Т125 | |
|---|---|---|
| Наибольший условный диаметр сверления, мм (сталь 45/чугун СЧ20) | 25/32 | |
| Наибольший диаметр нарезаемой резьбы, мм, в стали 45 | М20 | |
| Конус шпинделя | Морзе 3 | |
| Расстояние от оси шпинделя до образующей колонны (вылет), мм | 260 | |
| Наибольшее перемещение шпинделя, мм | 160 | |
| Расстояние от торца шпинделя до стола, мм | 0-820 | |
| Расстояние от торца шпинделя до плиты, мм | 940-1100 | |
| Перемещение сверлильной головки, мм, не менее | - | |
| Перемещение стола, мм, не менее | 670 | |
| Суммарный угол поворота стола вокруг колонны: | ||
| — вокруг колонны | ||
| — вокруг собственной оси | - | |
| Размер рабочей поверхности, мм: | ||
| — стола (ДxШ) | 400х500 | |
| — плиты (ДxШ) | 500х525 | |
| Диаметр колонны, мм | 120 | |
| Количество скоростей шпинделя | 8 | |
| Пределы частот вращения шпинделя, об/мин. | 80…2000 | |
| Количество подач шпинделя | 3 | |
| Величина подач шпинделя, мм/об. | 0,1; 0,2; 0,3 | |
| Наибольшее усилие подачи шпинделя, Н | 6000 | |
| Наибольший крутящий момент на шпинделе, Нм, не менее | 70 | |
| Габаритные размеры станка (ДxШxВ), мм, не более | 770х540х2140 | |
| Масса станка (нетто/брутто), кг, не более | 450/580 | |
| Габаритные размеры упаковки (ДxШxВ), мм, не более | 2380 × 980×790 | |
| Род тока питающей сети | трехфазный, переменный | |
| Напряжение, В | 380 ± 38** | |
| Частота тока, Гц | 50 ± 1** | |
| Мощность привода главного движения, кВт | 1,5 | |
| Частота вращения, об/мин | 1500 синхронная | |
| Производительность насоса системы охлаждения, л/мин, не менее | 2,0 | |
| Мощность электродвигателя системы охлаждения, кВт | 0,18 | |
| Наибольшая суммарная мощность электродвигателя, кВт | 1,68 | |
|
*- если сверлильная головка находится в крайнем верхнем положении ** — в стандартном исполнении |
||
www.russtanko.ru
|
Модель |
2Т125 |
|
Наибольший условный диаметр сверления, мм |
|
|
Наибольший диаметр нарезаемой резьбы, мм (в стали 45) |
М20 |
|
Конус шпинделя |
Морзе 3 |
|
Расстояние от оси шпинделя до образующей колонны (вылет), мм |
260 |
|
Наибольшее перемещение шпинделя, мм |
160 |
|
Расстояние от торца шпинделя до стола, мм |
0-820 |
|
Расстояние от торца шпинделя до плиты, мм |
940-1100 |
|
Перемещение сверлильной головки, мм, не менее |
— |
|
Перемещение стола, мм, не менее |
670 |
|
Суммарный угол поворота стола вокруг колонны |
180º |
|
Размер рабочей поверхности стола, мм |
400х500 |
|
Диаметр колонны, мм |
120 |
|
Количество скоростей шпинделя |
8 |
|
Пределы частот вращения шпинделя, об/мин. |
80…2000 |
|
Количество подач шпинделя |
3 |
|
Величина подач шпинделя, мм/об. |
0,1; 0,2; 0,3 |
|
Наибольшее усилие подачи шпинделя, Н |
6000 |
|
Наибольший крутящий момент на шпинделе, Нм, не менее |
70 |
|
Габаритные размеры станка (ДхШхВ), мм, не более |
770х540х2140 |
|
Масса станка (нетто/брутто), кг, не более |
450/580 |
|
Габаритные размеры упаковки (ДхШхВ), мм, не более |
980х790х2380 |
|
Род тока питающей сети |
3-ф. переменный |
|
Напряжение, В (50 Гц) |
380 ± 38 |
|
Мощность привода главного движения, кВт |
1,5 |
|
Частота вращения, об/мин. |
1500 синхронная |
|
Производительность насоса системы охлаждения, л/мин, не менее |
2,0 |
|
Мощность электродвигателя системы охлаждения, кВт |
0,18 |
|
Наибольшая суммарная мощность электродвигателя, кВт |
1,68 |
kpsk.ru
| Параметр | Значение |
|---|---|
| Модель | 2Т125 |
| Наибольший условный диаметр сверления, мм | |
| сталь 45 | 25 |
| чугун СЧ20 | 32 |
| Наибольший диаметр нарезаемой резьбы, мм, в стали 45 | М20 |
| Конус шпинделя | Морзе 3 |
| Расстояние от оси шпинделя до образующей колонны (вылет), мм | 260 |
| Наибольшее перемещение шпинделя, мм | 160 |
| Расстояние от торца шпинделя до стола, мм | 0-820 |
| Расстояние от торца шпинделя до плиты, мм | 940-1100 |
| Перемещение сверлильной головки, мм, не менее | — |
| Перемещение стола, мм, не менее | 670 |
| Суммарный угол поворота стола вокруг колонны вокруг собственной оси | 180º |
| Размер рабочей поверхности, мм | |
| стола (LxB) | 400х500 |
| плиты (LxB) | 500х525 |
| Диаметр колонны, мм | 120 |
| Количество скоростей шпинделя | 8 |
| Пределы частот вращения шпинделя, об/мин. | 80…2000 |
| Количество подач шпинделя | 3 |
| Величина подач шпинделя, мм/об. | 0,1; 0,2; 0,3 |
| Наибольшее усилие подачи шпинделя, Н | 6000 |
| Наибольший крутящий момент на шпинделе, Нм, не менее | 70 |
| Габаритные размеры станка (LхBхH), мм, не более | 770х540х2140 |
| Масса станка (нетто/брутто), кг, не более | 450/580 |
| Габаритные размеры упаковки (LхBхH), мм, не более | 2380 × 980×790 |
| Род тока питающей сети | трехфазный, переменный |
| Напряжение, В | 380 ± 38** |
| Частота тока, Гц | 50 ± 1** |
| Мощность привода главного движения, кВт | 1,5 |
| Частота вращения, об/мин | 1500 синхронная |
| Производительность насоса системы охлаждения, л/мин, не менее | 2,0 |
| Мощность электродвигателя системы охлаждения, кВт | 0,18 |
| Наибольшая суммарная мощность электродвигателя, кВт | 1,68 |
| * — при расположении сверлильной головки в крайнем верхнем положении ** — если заказ-нарядом не оговорены другие параметры | |
www.gigant-m.ru
2Т125 Вертикально-сверлильный станок (2Т 125)
Станок вертикально-сверлильного типа 2Т125 производится отечественным заводом по станкостроению, который находится в городе Гомель. Данная модель активно используется как в роли дополнительного, так и основного металлообрабатывающего оборудования в цехах и на предприятиях серийного типа производства.
Оборудование также применяется и в небольших ремонтных и бытовых мастерских, где имеется единичное или частичное изготовление заготовок. Вертикально-сверлильный станок 2Т125 позволяет обрабатывать мелкие и средние по размеру детали из цветных металлов, стали, чугуна и неметаллических материалов:
- развертывать;
- зенкеровать;
- сверлить;
- наносить резьбу.
Расшифровка наименования
Буквенно-цифровой индекс позволит определить технологическое назначение оборудования:
- 2 – группа «сверлильные и расточные» станки нормальной точности;
- Т – в строении имеется оперативная система;
- 1 – одношпиндельные аппараты;
- 25 – условный диаметр сверления отверстий.
Особенности конструкции
Сверлильные работы проводятся с помощью осевого инструмента, который выполнен из быстрорежущей стали и твердых сплавов. Мощное оборудование оснащено реверсивным электродвигателем, который может изменять ход своего движения, что позволяет создавать на станках резьбу машинными метчиками до М20 мм.
Другие характеристики станка 2Т125:
- аппарат оснащен циркуляционной системой смазки;
- герметичный корпус, в котором находится смазочная жидкость, служит шумоизоляцией даже если ведутся работы на больших оборотах;
- обрабатывать детали оператор может, как вручную, так и с помощью механической подачи шпинделя;
- основа конструкции станка – это круглая колонная, на которой крепится перемещающийся стол;
- имеется специальный механизм с точной шкалой, позволяющей контролировать глубину подачи, который одинаково качественно функционирует при разных режимах работы;
- оснастка и приспособления крепятся к рабочей зоне с помощью двух Т-образных пазов;
- крепится станок за счет четырех специальных болтов к фундаментной основе, высота которой не менее 40 см;
- при экстренном отключении механизма, электродинамическая схема торможения моментально останавливает вращение шпинделя.
В комплект с вертикально-сверлильным станком входит руководство по использованию и наладке оборудования, запасные части (клинья, втулки и ключи). При необходимости, возможно доукомплектовать 2Т125 тисками, выполненными из стали или чугуна, сверлильным или резьбонарезным патроном и другим вспомогательным инструментом. Такой вариант усовершенствования конструкции позволит расширить ряд технологических возможностей агрегата, после чего станок может встраиваться в линии крупносерийного и массового производства.
Преимущества
Станок обладает мощным электроприводом, который позволяет работать с чугунными заготовками и стальными деталями. Есть возможность обрабатывать изделия, высота которых достигает 1,1 м. За счет этих особенностей, 2Т125 может использоваться на крупных промышленных предприятиях.
Большим преимуществом станка считается наличие надежного и жесткого рабочего основания, где оператор может обрабатывать высокие и тяжелые детали, масса которых не превышает 750 кг.
Долговечное станочное оборудование обладает отличными эргономическими, эстетическими и техническими характеристиками. 2Т125 считается простым аппаратом в обслуживании и эксплуатации.
