Универсально-заточной станок 3е642
Компания «Русстанко» предлагает вниманию универсально заточной станок 3е642, который успешно применяется для заточки, а также доводки многих видов режущего инструмента, созданного из инструментальной стали, а также твердого сплава и металлокерамики эльборовыми, абразивными и алмазными кругами.
В зависимости от комплектации универсально заточной станок 3е642 в ряде случаев дополняется различными приспособлениями, например:
- Устройствами для плоского, круглого наружного и внутреннего шлифования деталей.
- Системой отсоса пыли.
В качестве основных характеристик данного оборудования выступают максимальные значения диаметра и длины заготовки, устанавливаемой в центровых бабках, наибольшее перемещение стола в продольном направлении, масса станка и его габариты, а также значения угла поворота шлифовальной головки.
Если вы хотите приобрести универсально заточной станок 3е642 по наиболее доступной стоимости, рекомендуем обратиться к онлайн-каталогу компании «Русстанко» или же связаться с менеджерами по телефону.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3Е642
| Технические характеристики: | 3Е642 | 3Е642Е |
| Наибольший диаметр изделия, устанавли¬ваемого в центровых бабках, мм | 250 | 250 |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм | 630 | 630 |
| Наибольшая длина обрабатываемой поверхности, мм | 450 | 450 |
| Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83) | 200 | 200 |
| Остальных типов, мм | 150 | 150 |
| Наибольшее продольное перемещение стола, мм | 450 | 450 |
| Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град. | ||
| по часовой стрелке | 45 | 45 |
| против часовой стрелки | 45 | 45 |
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град. | ||
| по часовой стрелке | 8 | 8 |
| против часовой стрелки | 8 | 8 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм | 250 | 250 |
| Наибольшее поперечное перемещение шлифовальной головки, мм | 230 | 230 |
| Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм | 100 | 100 |
| Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град. | 360 | 360 |
| Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град. | ||
| по часовой стрелке | 200 | 200 |
| против часовой стрелки | 20 | 20 |
| Скорость продольного перемещения стола, м/мин | ручное | 0,2…12 |
| Показатели шероховатости обработки (в партии) образцов-изделий | ||
| Шлифование торцом абразивного круга, мкм | Ra < 0. 32 | Ra < 0.32 |
| Шлифование торцом алмазного круга, мкм | Ra < 0.08 | Ra < 0.08 |
| Класс точности станка по ГОСТ 8-82 | В | П |
| Мощность привода главного движения, кВт | 0,71/0,85 | 1,1/1,5 |
| Габаритные размеры станка, мм: | ||
| длина | 1380 | 1380 |
| ширина | 1940 | 1940 |
| высота | 1550 | 1550 |
| Масса станка (без приспособлений и принадлежностей), кг | 1200 | 1160 |
Базовая комплектация:
- Бабка универсальная ВЗ-318.П1
- Бабка передняя ВЗ-318.П2
- Бабка задняя ВЗ-318.П3
- Упорка универсальная 3Е642Е.П4
- Приспособление для линейной правки круга и установки центров ВЗ-318.П5

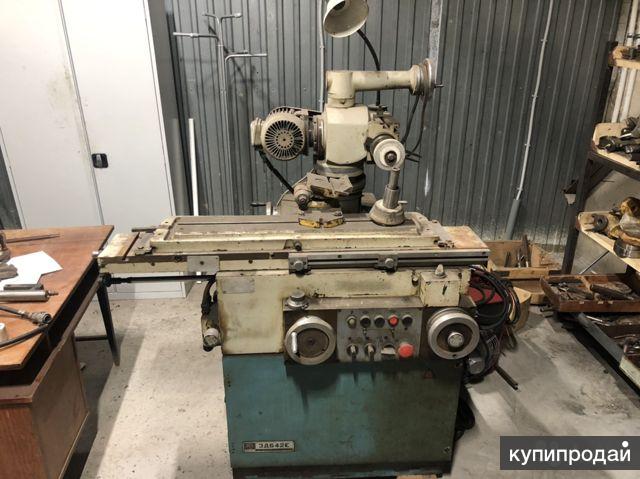

Заточной станок 3Е642Е — Российский производитель станочного оборудования
Станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование.
Рубрика: Заточные станки Артикул: ad694754a57c
- Описание
- Характеристики
- Комплектация
Заточной станок 3Е642ЕНазначение:
Станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование.
Особенности станка:Конструктивные особенности станка:беззазорный привод стола от маховика;двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;малые габариты станка при больших технологических возможностях.
Таблицы
| Технические характеристики: | |
|---|---|
Показатели заготовки, обрабатываемой на станке Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм Наибольшая длина изделия, устанавливаемого в центровых бабках, мм Наибольшая длина обрабатываемой поверхности, мм * 330 мм с использованием приспособления 3Е642ЕП32 ** 1040 мм с использованием приспособлений 3Е642Е.П61 и 3Е642Е.П73 |
250* 630** 450
|
Показатели инструмента, устанавливаемого на станке Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83), а также аналогичных по форме и размерам эльборовых и алмазных шлифовальных кругов, мм остальных типов |
200 150 |
Показатели рабочих и установочных перемещений Наибольшее продольное перемещение стола, мм Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град. по часовой стрелке против часовой стрелки Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град. по часовой стрелке против часовой стрелки Наибольшее вертикальное перемещение шлифовальной головки, мм Наибольшее поперечное перемещение шлифовальной головки, мм Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град. Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град. по часовой стрелке против часовой стрелки |
450
45 45
8 8 250 230 100
360
200 20 |
Показатели основных и вспомогательных движений станка Пределы частоты вращения шлифовального шпинделя, мин-1 Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин |
2200;3200;4400;6400 390 |
Показатели силовой характеристики станка Мощность привода главного движения, кВт Суммарная мощность установленных на станке электродвигателей, кВт |
1,10/1,50 1,68 |
Таблицы
Другие параметры Габаритные размеры станка (вместе с отдельно расположенными агрегатами и электрооборудованием), мм Длина Ширина Высота (без светильника) Масса станка вместе с отдельно расположенными агрегатами и электрооборудованием), кг |
1380 1940 1550 1160 |
Показатели шероховатости обработки (в партии) образцов-изделий Шлифование торцом абразивного круга, мкм Шлифование торцом алмазного круга, мкм |
Ra 0. Ra 0.08 |
Класс точности станка Класс точности станка по ГОСТ 8-82 |
П |
32Универсальный инструментально-шлифовальный станок 3Е642Е|Шлифовальные станки от производителя
Один из основных этапов изготовления большинства деталей — обработка металлов резанием. Для выполнения таких операций используются различные режущие инструменты, остроту режущей кромки которых необходимо поддерживать постоянно. Предлагаемые нашим предприятием универсальные заточные станки подходят для решения этой задачи.
Универсальный заточный станок 3Э642Е разработан на базе модели 3Е642 и дополнительно оснащен гидравлическим приводом продольного перемещения стола. С помощью большого разнообразия приспособлений на станке можно выполнять заточку практически любого режущего инструмента, проводить заточку на копировальном аппарате, заточку по спирали и радиусу, а также выполнять круглое и плоское шлифование.
Станок выполнен на базе чугунной литой станины, что позволяет повысить точность обработки за счет снижения колебаний. Поворотный стол закреплен на основании с помощью роликовых направляющих и может перемещаться в продольном направлении с помощью маховика или от гидроцилиндра. Каретка от колонной шлифовальной бабки устанавливается на направляющие станины и предназначена для вертикального и поперечного смещения шлифовального круга. Коляска оснащена механизмом тонкой поперечной подачи. Органы управления коляской размещены таким образом, что позволяют осуществлять ее движение с боковых мест. Колонна с шлифовальной бабкой имеет возможность поворота на 360° в горизонтальной плоскости, на 20° против часовой стрелки и на 40° по часовой стрелке в вертикальной плоскости, а также оснащена подъемным механизмом. Подъем может осуществляться вручную или с помощью электродвигателя.
Комплект оправок для крепления шлифовальных кругов диаметром от 63 до 150 мм различного профиля с диаметром посадочных отверстий от 20 до 32 мм и комплект корпусов для кругов диаметром 100, 125 и 150 мм входит в комплект поставки.
Станок оснащен теплоотводом и СОЖ производительностью 10 л/мин может быть оснащен системой подачи.

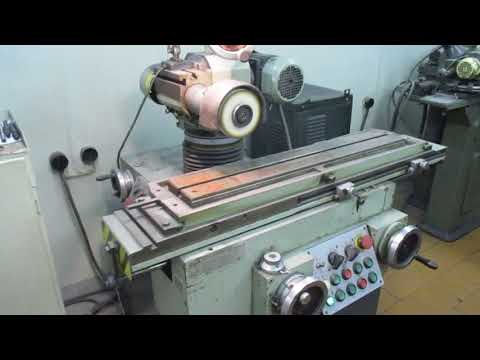

Видео Универсальный инструмент и фрезерно-шлифовальный станок 3Е642E
Ссылки
Техническое предложение
Параметры, отмеченные (*), уточняются на этапе согласования технического задания.
| Индикаторы продукта, обработанные: | |
| Размер устанавливаемой заглушки | Макс. диаметр заготовки, устанавливаемой между центрами, мм 250 Макс. длина заготовки, устанавливаемой между центрами, ммВАр 630 Макс. длина обрабатываемой поверхности, мм 450 |
| Средство повышения производительности, установленное на машине: | |
| Размеры устанавливаемого колеса, мм | Макс. диаметры устанавливаемого шлифовального круга тип 1 по ИСО 525-86 (ГОСТ 2424-83),мм 200 другие типы, мм 150 |
| Индикаторы Мощность машины: | |
| Мощность двигателя главного движения, кВт | 0,71/0,85 |
| Параметры точности и шероховатости: | |
| Точность и шероховатость обработки образцов | Класс точности шлифмашины по ГОСТ 8-82 В Шлифование торцом абразивного круга, мкм Ra < 0,32 |
| Размерные характеристики: | |
| Размеры (ДхШхВ), мм | 1380х1940х1550 |
