Универсально заточной станок 3е642е: Станок заточной универсальный 3Е642Е — цена, отзывы, характеристики с фото, инструкция, видео

3Е642 универсальный заточной станок — Микроном

+7(4812) 67-65-15, 567-085

[email protected]

3Е642 универсальный заточной станок

Универсально-заточные станки 3Е642 предназначены для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
Шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной на 20° вверх и на 40° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и расширяет технологические возможности станков.

Скачать описание

Категория: Заточные станки

• Описание

Технические характеристики:	3Е642	3Е642Е
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм	250	250
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм	630	630
Наибольшая длина обрабатываемой поверхности, мм	450	450
Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83)	200	200
Остальных типов, мм	150	150
Наибольшее продольное перемещение стола, мм	450	450
Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град.
по часовой стрелке	45	45
против часовой стрелки	45	45
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град.
по часовой стрелке	8	8
против часовой стрелки	8	8
Наибольшее вертикальное перемещение шлифовальной головки, мм	250	250
Наибольшее поперечное перемещение шлифовальной головки, мм	230	230
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм	100	100
Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град.	360	360
Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град.
по часовой стрелке	200	200
против часовой стрелки	20	20
Скорость продольного перемещения стола, м/мин	ручное	0,2…12
Показатели шероховатости обработки (в партии) образцов изделий
Шлифование торцом абразивного круга, мкм	Ra < 0. 32	Ra < 0.32
Шлифование торцом алмазного круга, мкм	Ra < 0.08	Ra < 0.08
Класс точности станка по ГОСТ 8-82	В	П
Мощность привода главного движения, кВт	0,71/0,85	1,1/1,5
Габаритные размеры станка, мм:
длина	1380	1380
ширина	1940	1940
высота	1550	1550
Масса станка (без приспособлений и принадлежностей), кг	1200	1160

Комплект поставки (входит в стоимость станка)

Обозначение		Наименование	Кол.	Примечание
3Е642.00.000		Станок в сборе	1	Размеры грузового места, см 1) LxBxH =160х210х130 Брутто 1530 кг. Нетто 1080 кг.
		Входят в комплект и стоимость станка
		Сменные части
ВЗ-318М. 92.010		Кожух (для круга Ø100 мм)	1
ВЗ-318М.92.030		Кожух (для круга Ø150 мм)	1
3М642Е.П4.020		Упорка	1
3М642Е.П4.010/19		Упорка	1
		Инструмент и принадлежности:
ВЗ-318М.90.010		Ключ	1
ВЗ-318М.90.020		Ключ	2
ВЗ-318М.90.202		Съемник	1
3Е642Е.91.015		Оправка	1	Ø 20 мм.
3Е642Е.91.016		Оправка	1	Ø 32 мм.
ВЗ-318М.93.000		Пылеотвод	1
		Ключи Д48-80	1

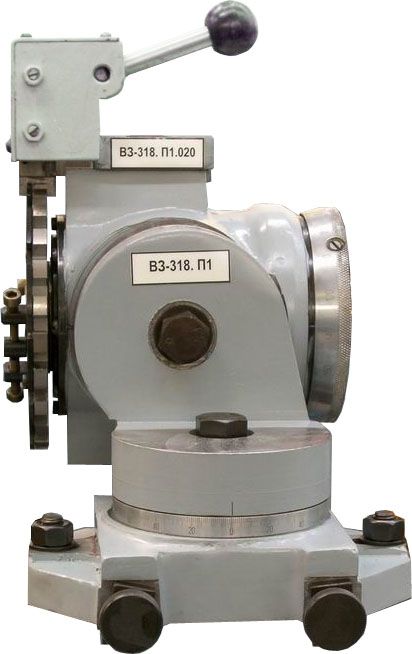

ВЗ-318.П1		Бабка универсальная	1
ВЗ-318.П2		Бабка передняя	1
ВЗ-318. П3		Бабка задняя	1
3Е642Е.П4		Упорка универсальная	1
ВЗ-318.П5		Приспособление для линейной правки круга и установки центров	1
ВЗ-318М.90.203		Центроискатель	1
ВЗ-318М.90.204		Центр	1
		Болты ГОСТ 13152-67 7002-2502	5
		Гайки ГОСТ 5927-70 М12-6Н.10.40Х.05	5
		Шайбы ГОСТ 11371-78 А12.05.05	5



Обозначение	Наименование	Кол.	Примечание
	Документы
3Е642.00.000 РЭ	Станок универсальный заточной. Руководство по эксплуатации	1
3Е642.00.000 РЭ1	Станок универсальный заточной. Руководство по эксплуатации. Электрооборудование	1
3Е642. 00.000 РЭ2	Станок универсальный заточной. Руководство по эксплуатации. Сведения по запасным частям	1

Сменные части, инструмент и принадлежности, которые могут быть поставлены за дополнительную плату.

Обозначение	Наименование
ВЗ-318.П10	Приспособление для цилиндрической заточки сверл (диаметр 3-20 мм.)
ВЗ-318.П11	Тиски с конусным хвостовиком (длина губок 80 мм.)
ВЗ-318.П16	Тиски трёхповоротные (длина губок 100 мм.)
ВЗ-318.П17	Приспособление для наружного круглого шлифования
ВЗ-318.П28	Приспособление для заточки по спирали по задней поверхности (до 63 мм.)
ВЗ-318.П41-02	Патрон цанговый (цанги диаметр 3-20 мм.)
ВЗ-318.П53	Приспособление для заточки отрезных фрез (диаметр 50-160 мм.)
ВЗ-318.П54	Приспособление для торцовой шлифовки зубьев дисковых пил ( диаметр 200-400 мм. )
ВЗ-318.П55	Приспособление для заточки дисковых твердосплавных  пил по передней и задней поверхностям зубьев ( диаметр 200-500 мм.)
ВЗ-318.П56	Приспособление для заточки дисковых пил по торцу зубьев (диаметр 200-450 мм.)
ВЗ-318.П84	Патрон тpёхкулачковый (диаметр 100 мм.)
3Е642Е.П7	Подpучник
3Е642Е.П8	Бабка универсальная тpехповоpотная
3Е642Е.П8.055	Зажим цанговый
3Е642Е.П13	Приспособление для заточки по радиусу
3Е642Е.П19	Приспособление для заточки зенкеров и ступенчатых сверл (диаметр до 50 мм.)
3Е642Е.П22	Приспособление для заточки по копиру
3Е642Е.П23	Приспособление для заточки косозубых долбяков (диаметр до 160 мм.)
3Е642Е.П25	Приспособление универсальное для правки круга
3Е642Е.П28	Приспособление для заточки инструмента по спирали диаметр до 160 мм. )
3Е642Е.П30	Стол поворотный (400х140 мм.)
3Е642Е.П31	Бабка задняя с регулируемой высотой центров
3Е642Е.П32	Комплект подкладных плит
3Е642Е.П36	Приспособление для заточки фасонных остpозаточенных фрез (диаметр 50-100 мм.)
3Е642Е.П37	Тиски трехповоротные (длина губок 100 мм.)
3Е642Е.П39	Бабка универсальная  с конусом 7:24  (диаметр до 250 мм.)
3Е642Е.П50	Приспособление для заточки фрез по радиусу (диаметр 80-400 мм.)
3Е642Е.П51	Приспособление для затылования метчиков (диаметр 3-36 мм.)
3Е642Е.П61	Бабка задняя с большим вылетом
3Е642Е.П73	Бабка передняя с большим вылетом
В19-101	Пылесос  (в комплекте с рукавом  L=1,33м; D=0,075 м.)

Заточные станки 3Е642Е в России

1. Главная
2. Продажа
3. Универсально-заточные станки
4. Заточной станок 3Е642Е

---

Вы можете очень быстро сравнить цены заточного станка 3Е642Е и подобрать оптимальные варианты из более чем 75590 предложений

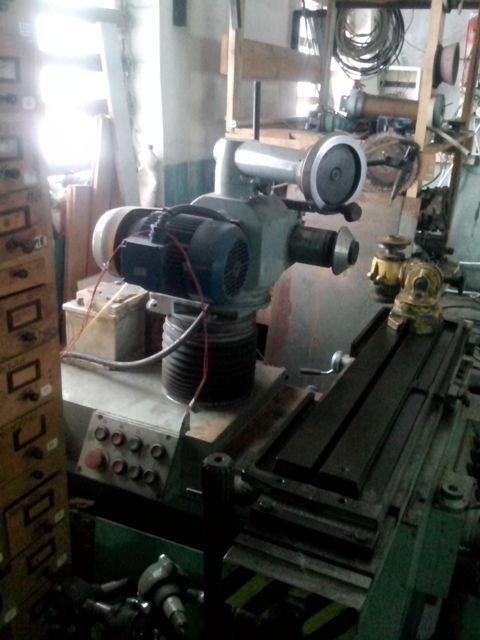

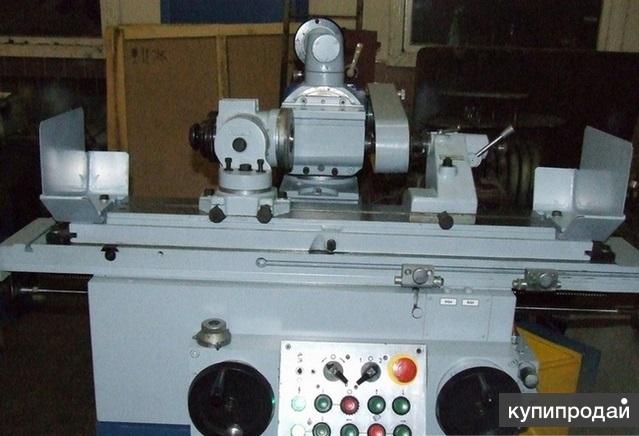

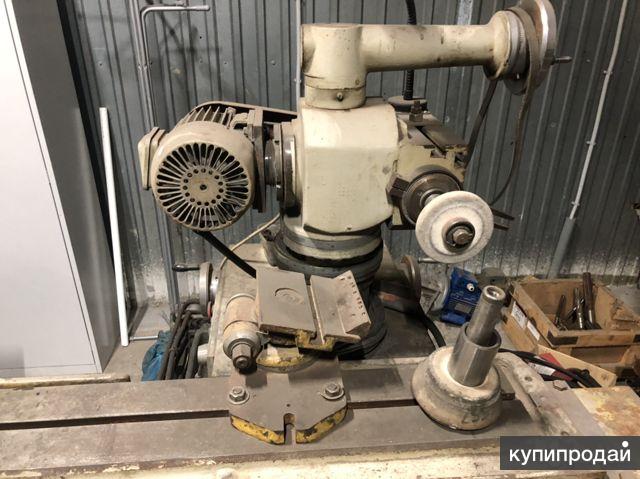

Заточной станок 3Е642Е

Состояние: Б/У

Продам заточной станок 3Е642Е, подробная информация с фотографиями по запросу. Цена договорная.

22.05.2013 Красноярск (Россия)

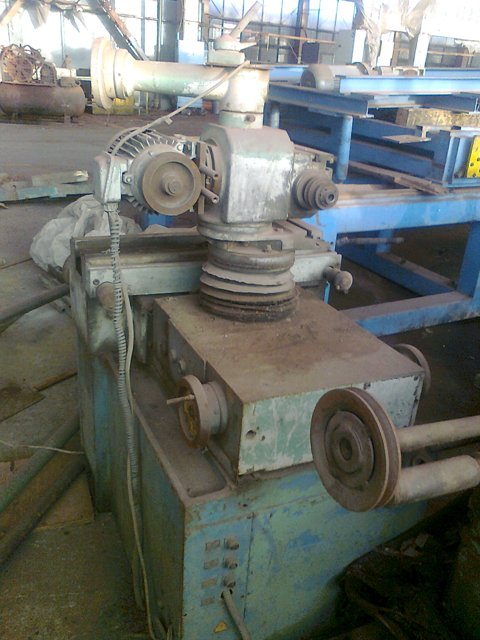

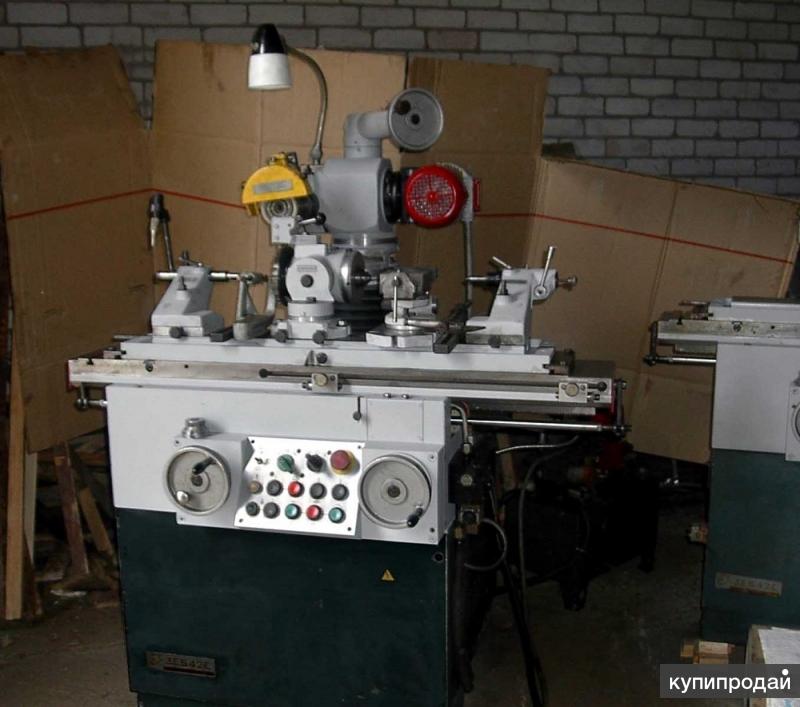

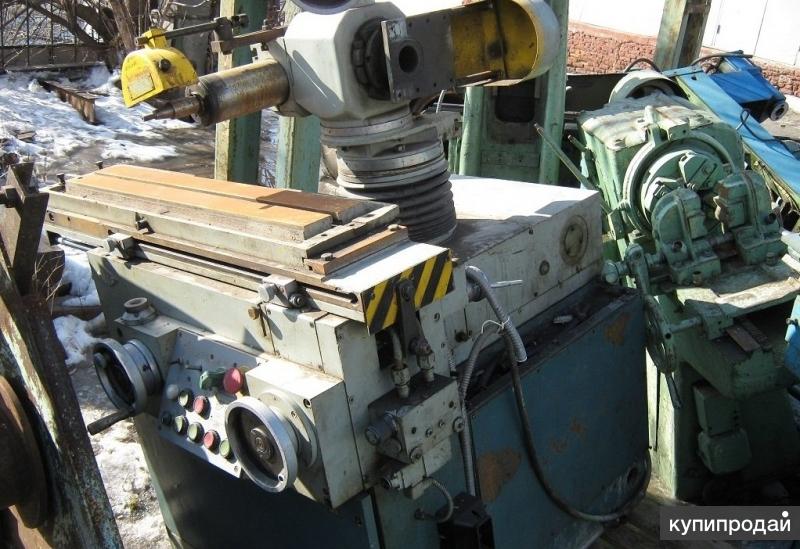

3Е642Е универсально-заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 1982 Производитель: Россия

Продается универсально-заточной станок 3Е642Е 1991г.в. Вышлем фото по запросу.Находится в Ростовской области, Таганрог.Конт. тел.: 89287640670

05.10.2022 Таганрог (Россия)

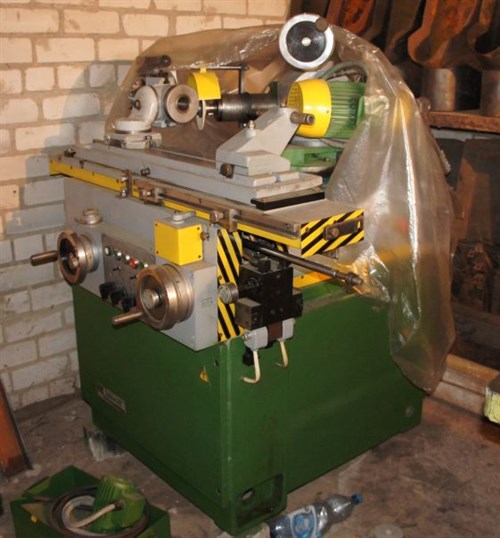

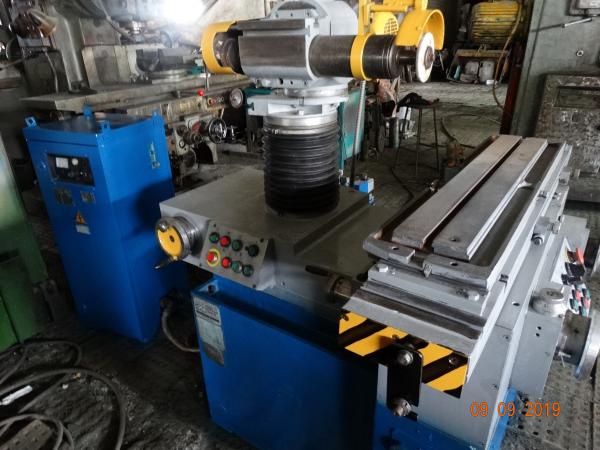

Универсальный заточной станок 3Е642Е

Состояние: Б/У

Куплю б/у универсальный заточной станок 3Е642Е в любом состоянии и комплектности. Рассмотрю все варианты.

03.10.2022 Смоленск (Россия)

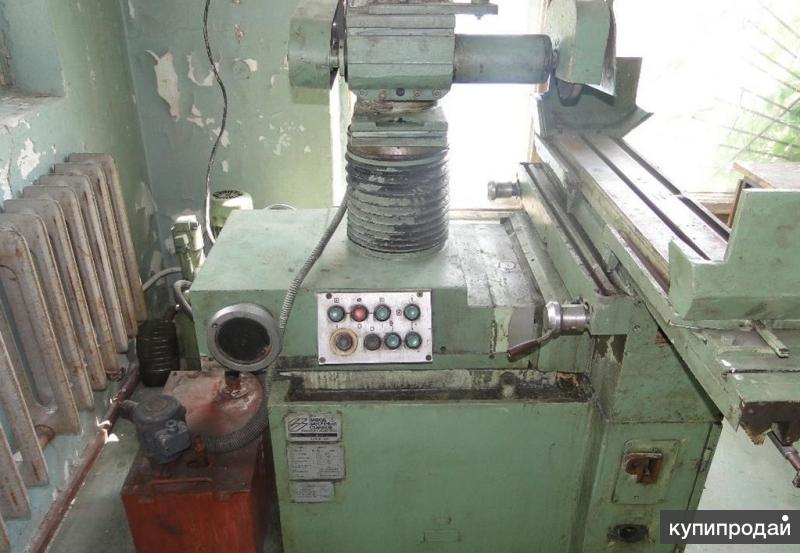

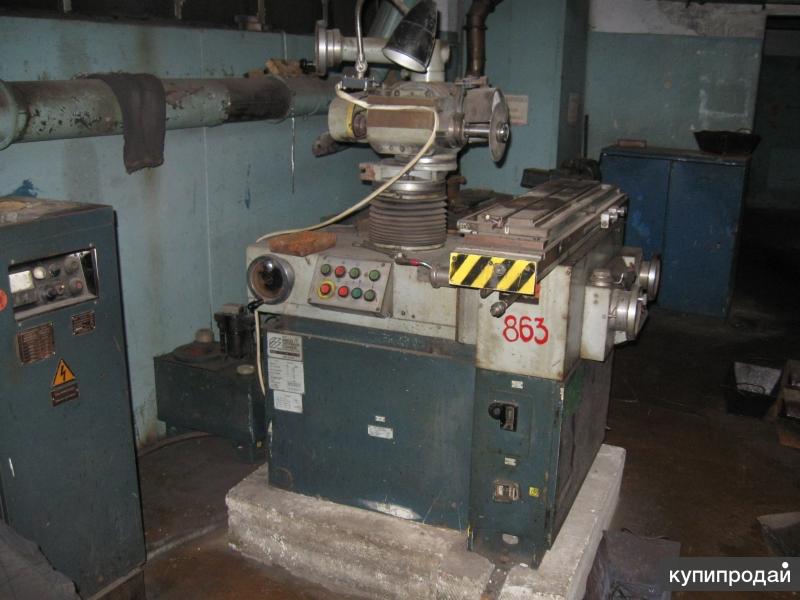

заточной, универсально-заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 1991

Продам заточной, универсально-заточной станок 3Е642Е (аналог 3В642, 3Е642, 3А64Д, 3М642) Наибольший диаметр изделия, устанавливаемого в центровых бабках – 250 мм. Наибольший длина изделия,…

07.10.2022 Таганрог (Россия)

заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 1981 Производитель: Россия

Продается  б/у  заточной станок 3Е642ЕМестонахождение: Московская областьМожем организовать доставку станка в Ваш город.По запросу вышлем информацию с ценой, фото  и видеороликом работы по…

05.10.2022 Таганрог (Россия)

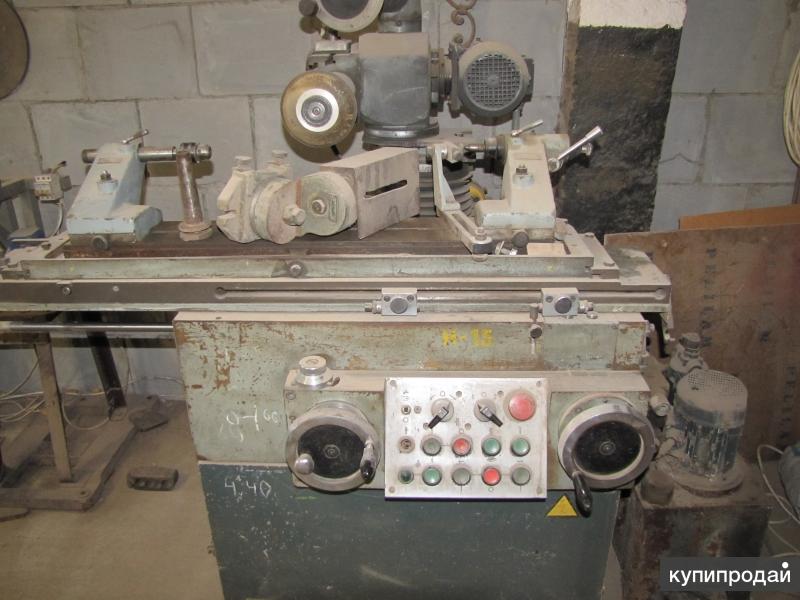

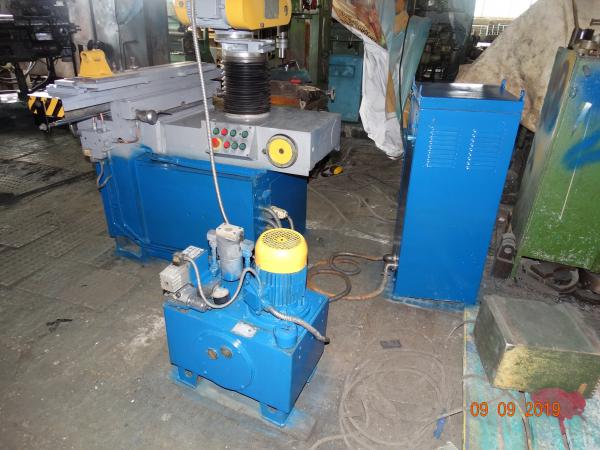

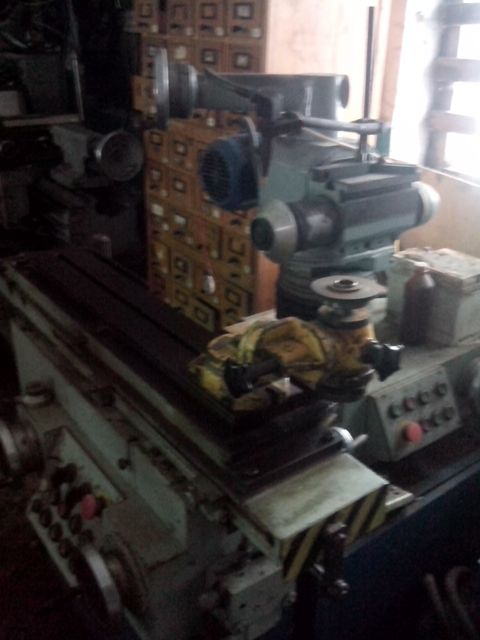

универсально-заточной станок 3Е642Е с гидростанцией и оснасткой

Состояние: Б/У Год выпуска: 1988 Производитель: Россия

Продается б/у универсально-заточной станок 3Е642Е с гидростанцией и оснасткой    1988 г.в.На станке отсутствуют двигатели на вертикальное перемещение шлифовальной бабки и на гидростанции, продается.

..

05.10.2022 Таганрог (Россия)

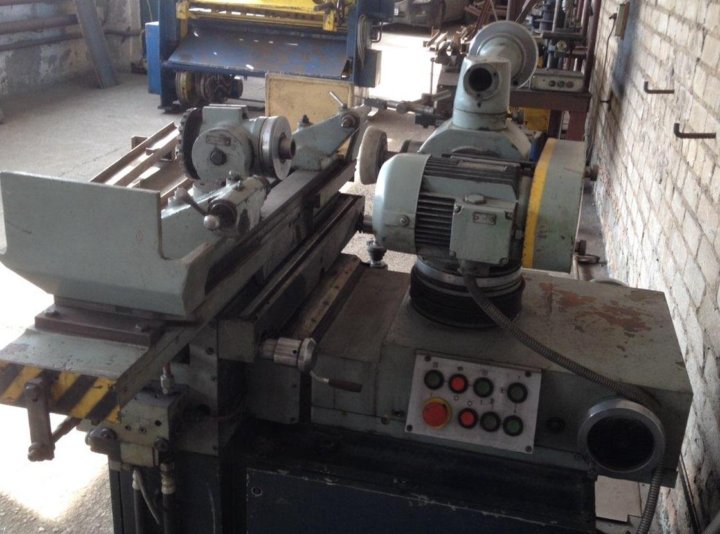

заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 1978

Купим на постоянной основе заточной станок 3Е642Е. Состояние рабочее или под ремонт. Рассматриваем выкуп всех видов металлообрабатывающих станков. Возможен выкуп на постоянной основе. Работаем по…

06.10.2022 Таганрог (Россия)

10

Универсально заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 2022

Куплю универсально заточной станок 3Е642Е. Не убитый. 89161279488 Юрий

26.08.2022 Подольск (Россия)

новый универсально-заточной станок 3Е642Е

Состояние: Новый Производитель: Беларусь

 Универсально-заточный станок 3Е642 предназначен для заточки и доводки резцов, фрез, зенкеров и других инструментов из сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. …

24.06.2021 Смоленск (Россия)

универсально заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 2018

Габаритные размеры 3Е642Е, мм. 1830 х 1940 х 550Масса 3Е642Е , кг. 1200

28.07.2022 Таганрог (Россия)

заточной станок 3Е642Е

Состояние: Б/У Год выпуска: 1971

Состояние рабочее или под восстановление. Рассматриваем выкуп всех видов металообрабрабатывающих станков. Возможен выкуп на постоянной основе. Работаем по всей России. Самовывоз. Предложения…

06.10.2022 Таганрог (Россия)

ЗАТОЧНОЙ станок универсальный 3Е642Е (1991г) с ОСНАСТКОЙ

Состояние: Б/У Год выпуска: 1991 Производитель: Беларусь

Универсально-заточной станок 3Е642Е гидрофицированный, 1991 года, работал мало, стоял в НИИ, подключен, комплектен, можно проверить в работе. В следующей комплектации: — новая гидростанция;…

08.10.2022 Зеленоград (Россия)

320 000

заточные станки и приспособления к ним: 3Е642Е, 3Е642, ВЗ-319.

Состояние: Б/У

Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642, ВЗ-319.Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642, ВЗ-319.

28.07.2015 Москва (Россия)

заточные станки и приспособления к ним: 3Е642Е, 3Е642, ВЗ-319

Состояние: Б/У Год выпуска: 2015

Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642, ВЗ-319.Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642, ВЗ-319.

29.07.2015 Москва (Россия)

заточные станки и приспособления к ним: 3Е642Е, 3Е642

Состояние: Б/У

Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642. Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642.

07.09.2015 Смоленск (Россия)

заточные станки и приспособления к ним: 3Е642Е, 3Е642

Состояние: Б/У

Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642.Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642.

21.09.2015 Смоленск (Россия)

заточные станки и приспособления к ним: 3Е642Е, 3Е642

Состояние: Б/У

Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642.Куплю б/у заточные станки и приспособления к ним: 3Е642Е, 3Е642.

28.09.2015 Смоленск (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по заточному станку 3Е642Е почти как на Авито и TIU

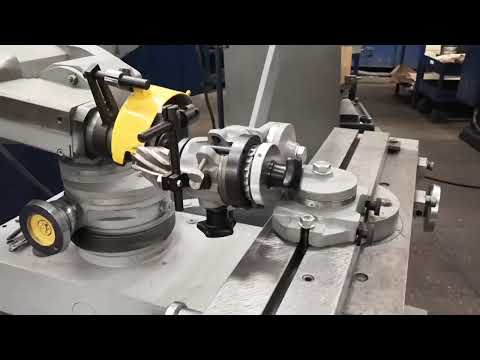

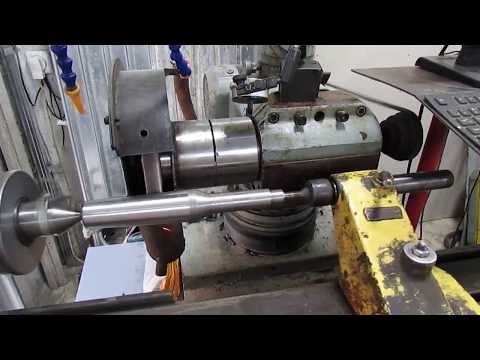

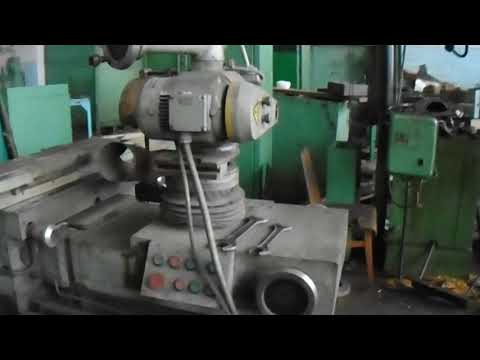

Видео заточного станка 3Е642Е

Заточной станок 3Е642Е — Заточные станки от ООО «СТМ-Маркет»

Шлифовально-заточные станки → Продукция → Универсально-заточные станки → Заточной станок 3Е642Е

Назначение:

Станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнять шлифовальные работы: круглое  шлифование (наружное и внутреннее) и плоское шлифование.

Особенности станка:

Конструктивные особенности станка:

• беззазорный привод стола от маховика;
• -двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
• — малые габариты станка при  больших технологических возможностях.
• — гидрофицированный привод продольного перемещения стола.

Технические характеристики:
Показатели заготовки, обрабатываемой на станке Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм Наибольшая длина изделия, устанавливаемого в центровых бабках, мм Наибольшая длина обрабатываемой поверхности, мм * 330 мм с использованием приспособления 3Е642ЕП32 ** 1040 мм с использованием приспособлений 3Е642Е. П61 и 3Е642Е.П73	250* 630** 450
Показатели инструмента, устанавливаемого на станке Наибольшие диаметры устанавливаемого шлифовального круга типа  1 по ИСО 525-86 (ГОСТ 2424-83), а также аналогичных по форме и размерам эльборовых и алмазных шлифовальных кругов, мм остальных типов	200 150
Показатели рабочих и установочных перемещений Наибольшее продольное перемещение стола, мм Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град.    по часовой стрелке    против часовой стрелки Наибольший угол поворота стола в горизонтальной  плоскости по шкале точного поворота, град.    по часовой стрелке    против часовой стрелки Наибольшее вертикальное перемещение  шлифовальной головки, мм Наибольшее поперечное перемещение  шлифовальной головки, мм Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм Наибольший угол поворота шлифовальной головки  в горизонтальной плоскости, град. Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град.    по часовой стрелке    против часовой стрелки	450   45 45   8 8 250 230 100   360   200 20
Показатели основных и вспомогательных движений станка Пределы частоты вращения шлифовального шпинделя, мин-1 Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин	2200;3200;4400;6400 390
Показатели силовой характеристики станка Мощность привода главного движения, кВт Суммарная мощность установленных на станке электродвигателей, кВт	1,10/1,50 1,68
Другие параметры Габаритные размеры станка (вместе с отдельно расположенными агрегатами и электрооборудованием), мм Длина Ширина Высота (без светильника) Масса станка вместе с отдельно расположенными  агрегатами и электрооборудованием), кг	1380 1940 1550 1160
Показатели шероховатости обработки (в партии) образцов-изделий Шлифование  торцом абразивного круга, мкм Шлифование торцом алмазного круга, мкм	Ra  0. 32 Ra  0.08
Класс точности станка Класс точности станка по ГОСТ 8-82	П

Дополнительная информация:

  Техническое описание станка мод. 3Е642 (378 КБ)

  Техническое описание станка мод. 3Е642Е (168 КБ)

  Руководство по эксплуатации универсально-заточного станка мод. 3Е642

  Руководство по эксплуатации универсально-заточного станка мод. 3Е642Е

Используемые приспособления:

  Техническое описание приспособлений для станка мод. 3Е642 / 3Е642Е  (5,5 МБ)



Компания СТМ-Маркет представляет широкий модельный ряд шлифовально-заточных станков с ЧПУ.

Индикаторы рабочих и установочных движений

Станок заточный универсальный ВЗ-318 предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и металлокерамики абразивными, алмазными и эльборовыми кругами.

Станок может комплектоваться насадками, в том числе насадками для плоского, кругового наружного и внутреннего шлифования, системой пылеудаления. Имеет гидравлический привод продольного перемещения стола, а также оборудован системой подачи СОЖ.

Устройство универсально-шлифовального станка ВЗ-318

Станок состоит из следующих основных узлов: станины, опорного устройства и шлифовальной головки.

Станина чугунная коробчатой ​​формы, на верхней горизонтальной плоскости которой выточены направляющие для нижних салазок. Опорное устройство имеет нижний салазок, продольный стол и поворотный стол. Нижние салазки перемещаются по направляющим станины с помощью винта и гайки при вращении одного из маховиков. Дублирование этого маховика предназначено для обеспечения простоты обслуживания станка. Продольный стол перемещается по направляющим нижних салазок, выполненным в виде направляющих качения. Быстрое перемещение осуществляется рукоятью через реечное колесо и рейку, медленное перемещение — рукояткой, закрепленной на корпусе планетарного механизма, передаточное число которого равно -t.

Для предотвращения люфта продольного стола на концах нижних салазок на оси установлены два шарикоподшипника, охватывающие гребень продольных салазок с обеих сторон. Для регулировки зазора между фланцем и шарикоподшипниковыми роликами оси подшипников закреплены в качающихся рычагах и пружинами прижаты к боковой стенке фланца. На передней стенке стола имеется Т-образный паз для крепления регулируемых упоров, служащих для ограничения продольного перемещения стола при его соприкосновении с упором, неподвижно закрепленным на нижних салазках.

Поворотный стол центрируется в продольном столе с помощью штифта. Угловая установка поворотного стола осуществляется с помощью рукоятки, винта и гайки, закрепленных на продольном столе, стержня и штифта, установленных в поворотном круге. Угловое смещение измеряют по шкале на стержне с делением, соответствующим конусности 0,01.

Кроме того, на продольном столе закреплена градусная шкала. Поворотный стол фиксируется гайкой. Узел шлифовальной головки состоит из внешней втулки и стойки, к верхней плоскости которой крепится корпус шлифовального шпинделя.

Сравнительная техническая характеристика универсально-шлифовального станка ВЗ-318 и ВЗ-318Э

Технические детали	ВЗ-318	ВЗ-318Э
Наибольший диаметр изделия, устанавливаемого в шпиндельную бабку, мм	330	330
Наибольшая длина изделия, устанавливаемого в шпиндельную бабку, мм	1040	1040
Наибольшее продольное перемещение стола, мм	350	350
Угол поворота шлифовальной головки, град — в горизонтальной плоскости — в вертикальной плоскости	360 200	360 200
Скорость продольного перемещения стола (бесступенчатая), м/мин	руководство	0,2…8
Масса станка (без принадлежностей и инструмента), кг	920	950
Габаритные размеры, мм — Длина — Ширина — Высота	1085 1150 1630	1460 1530 1660

Станок универсальный заточный ВЗ-318Э является разработкой Белорусского станкостроительного предприятия ВИЗАС и предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и минеральной керамики с абразивом, алмазные и эльборовые круги. Машина заменила популярную модель 3Э642Э, а позже и сама была заменена заводом на более современную модель ВЗ-818Э.
Станок ВЗ-318Э может комплектоваться более чем 38 насадками, в том числе насадками для плоского, круглого наружного и внутреннего шлифования и системой пылеудаления.

Особенности и преимущества заточных станков ВЗ-318Е

• Закрытые роликовые стальные направляющие стола и кареток, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
• Рециркуляционные роликовые направляющие для движения колонны;
• Беззазорный привод стола от маховика;
• Двигатель шлифовального круга поворачивается в сторону, противоположную шпинделю, что значительно расширяет технологические возможности и сокращает время переналадки;
• Панель управления легко доступна оператору с любого из 3-х рабочих мест;
• Малые габариты машины при больших технологических возможностях;
• Гидравлический привод продольного перемещения стола;
• Наличие системы подачи охлаждающей жидкости.

Предлагаем купить новый универсальный шлифовальный станок ВЗ-318Е по цене производителя.

Технические характеристики универсально-шлифовального станка ВЗ-318Э

Параметр	Значение
Наибольший диаметр изделия, устанавливаемого в шпиндельную бабку, мм	200 (330 мм с помощью инструмента 3Е642ЭП32)
Наибольшая длина изделия, устанавливаемого в шпиндельную бабку, мм	500 (1040 мм с использованием инструментов 3E642E.P61 и 3E642E.P73)
Максимальная длина обрабатываемой поверхности, мм	225
Наибольшие диаметры устанавливаемого шлифовального круга
тип 1 по ИСО 525-86 (ГОСТ 2424-83), а также аналогичные по форме и размерам круги эльборовые и алмазные шлифовальные, мм	150
другие типы	125
Наибольшее продольное перемещение стола, мм	350
Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град
по часовой стрелке	45
против часовой стрелки	45
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град.
по часовой стрелке	8
против часовой стрелки	8
Наибольшее вертикальное перемещение шлифовальной головки, мм	200
Наибольшее поперечное перемещение шлифовальной головки, мм	200
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрика, мм	100
Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град.	360
Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град.
по часовой стрелке	200
против часовой стрелки	20
Ограничения частоты вращения шлифовального шпинделя, мин -1	2800; 4000; 5600; 8000
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин	390
Мощность главного привода, кВт	0,71/0,85
Суммарная мощность электродвигателей, установленных на машине, кВт	1,99/2,13
Габаритные размеры машины (вместе с отдельно расположенными агрегатами и электрооборудованием), мм	1460x1530x1660
Масса машины вместе с отдельно расположенными агрегатами и электрооборудованием), кг	800
Показатели шероховатости обработки (в партии) образцов-изделий
Шлифование торцом абразивного круга, мкм	Ra ≤ 0,32
Шлифование торцом алмазного круга, мкм	Ра ≤ 0,08
Класс точности станка ВЗ-318Э по ГОСТ 8-82	Б
Параллельность рабочей поверхности стола продольному перемещению стола и поперечному перемещению шлифовальной головки, мм	0,010
Прямолинейность боковой направляющей паза стола, мм	0,006
Перпендикулярность поперечного перемещения шлифовальной головки к продольному перемещению стола, мм	0,016
Радиальное биение базовой конической поверхности шлифовального шпинделя, мм	0,003
Осевое биение шлифовального шпинделя, мм	0,0025
Радиальное биение конического отверстия шпинделя универсальной передней бабки, мм
В конце	0,005
На расстоянии L = 200 мм	0,008

Навесное оборудование по отдельной цене для станка ВЗ-318Э

• Ассистент 3E642E. P7
• Универсальная трехоборотная бабка 3E642E.P8
• Приспособление для цилиндрической заточки спиральных сверл ВЗ-318.П10
• Приспособление для заточки сверл на конус 3Е642Е.П10
• Тиски с коническим хвостовиком 3Е642Е.П11
• Насадка для заточки по радиусу 3Е642Е.П13
• Тиски трехтокарные ВЗ-318.П16
• Приспособление для наружного круглого шлифования ВЗ-318.П17
• для внутреннего шлифования ВЗ-318.П18
• для наружного круглого шлифования 3Е642Е.П17
• для внутреннего шлифования 3Е642Е.П18
• для заточки зенкеров и ступенчатых сверл 3Е642Е.П19
• для заточки концевых фрез 3Е642Е.П21
• для заточки на копир 3Е642Е.П22 (-01)
• для заточки винтовых фрез 3Е642.П23
• универсальный для правки круга 3Е642Е.П25 (-01)
• для заточки инструмента по спирали ВЗ-318.П26
• для правящих фрез ВЗ-318.П27
• для заточки по спирали по задней поверхности ВЗ-318. П28
• для заточки инструмента по спирали 3Е642Е.П28
• Поворотный стол 3E642E.P30 + магнитная пластина 7208-0003
• Задняя бабка с регулируемой высотой центра 3E642E.P31
• Комплект опорных пластин 3E642E.P32
• Приспособление для заточки фасонных резцов 3Е642Е.П36
• Передняя бабка для заточки концевых фрез с конусом 7:24 3E642E.P39-01
• Цанговый патрон ВЗ-318.П40
• Цанговый патрон ВЗ-318.П41-02
• Приспособление для заточки фрез по радиусу 3Е642Е.П50
• для обратных метчиков 3E642E.P51
• для автоматической поэлементной заточки дисковых пил ВЗ-384.П52
• для заточки отрезных фрез ВЗ-318.П53
• для торцовой заточки зубьев дисковых пил ВЗ-318.П54
• для заточки дисковых пил по передней и задней поверхностям зубьев ВЗ-318.П55
• для заточки дисковых пил на конце зубьев ВЗ-318.П56
• Задняя бабка с длинным вылетом 3Э642Е.П61. Передняя бабка с большим вылетом 3E642E. P73
• Патрон трехкулачковый ВЗ-318.П84
• Магнитный картридж 3E642E.P89
• Пылесос B19-101
• Принадлежности для монтажа и фиксации шлифовальных кругов
• Комплект защитного кожуха

Станок ВЗ-318Э — как купить, оплата, доставка, гарантия

Цена на универсальный точильный станок ВЗ-318Е указана на нашем сайте с НДС за стандартный комплект поставки.

Купить станок ВЗ-318Э не сложно — достаточно позвонить по указанным ниже телефонам в вашем городе.

Продажа станка ВЗ-318Е осуществляется нашей компанией со 100% предоплатой при наличии оборудования на складе и 50% предоплатой при запуске станка в производство и остальные 50% оплачиваются после уведомления о готовности его к отгрузке . Возможен другой процент и другой порядок оплаты, согласованный со специалистом отдела продаж нашей компании и прописанный в Договоре поставки.
Доставка оборудования осуществляется автомобильными и железнодорожными транспортными компаниями-перевозчиками ООО «Деловые линии», ООО «ПЭК», «Байкал-Сервис», ООО «Желдорэкспедиция» и другими сторонними перевозчиками через транспортно-логистические компании, а также как транспорт Покупателя или нашей компании.
Расходы по транспортировке Товара оплачивает Покупатель, если иное не оговорено и не указано в Договоре поставки.
Гарантия на новый универсально-шлифовальный станок VZ318E 12 месяцев.
Производитель оставляет за собой право изменять штатную комплектацию и место изготовления оборудования без уведомления!

Принципы нашей работы:

— Мы инжиниринговая компания. Мы разбираемся в нашем оборудовании.

— Мы производственная компания. ПКФ ООО «СтанкоПодавка» Входит в состав промышленного холдинга, имеем постоянную монтажно-ремонтную базу.

— Предлагаем станки других заводов по ценам заводов-производителей с учетом НДС и доставкой по Москве. Осуществляем техническую поддержку поставляемого нами оборудования.

* Нажмите на картинку для увеличения

12 000,00 руб.

В наличии: 86

Приспособления, приспособления, дополнительное оборудование к универсально-шлифовальным станкам ВЗ-818 (ВЗ-318), 3Э642 и др.

Предлагаем Вашему вниманию дополнительные приспособления к шлифовальному станку ВЗ-818 и 3Е642 … В стандартный комплект данных универсально-шлифовальных станков входят: бабка универсальная ВЗ-318.П1, бабка универсальная ВЗ-318.П2, задняя бабка ВЗ-318.П3, универсальный упор ВЗ-318.П4 и приспособление для правки окружности и установки центров ВЗ-318.П5.

Новые приспособления и приспособления также подходят для заточных станков, которые выпускались ранее, это модели станков 3А64Д, 3В642, 3М642, 3Д642Е .

Для увеличения технологических возможностей для универсального точильного станка по металлу ВЗ-318 (3Е642) предлагается дополнительное оборудование, приспособления для расширенного круглого шлифования, внутреннего шлифования, для заточки на копире, резцы, стамески, пластина магнитная, для заточки пил, и т.д.

Подробный перечень принадлежностей к заточному станку ВЗ-318, 3Э642:

— Приспособление ВЗ-318.П10 для цилиндрической заточки сверл .

— Тиски ВЗ-318.П11 с коническим хвостовиком

— Тиски трехоборотные ВЗ-318.П16 .

— Устройство наружное шлифовальное ВЗ-318.П17

— Приспособление ВЗ-318.П26 для заточки инструмента по спирали

— Приспособление ВЗ-318.П28 для заточки спирального инструмента по задней поверхности

— Патрон цанговый ВЗ-318.П41-02

— Приспособление ВЗ-318.П53 для заточки отрезных фрез

— Приспособление ВЗ-318.П54 для торцевой шлифовки зубьев дисковых пил

— Приспособление ВЗ-318.П56 для заточки дисковых пил на конце зубьев

— Приспособление ВЗ-318.П55 для заточки дисковых пил по передней и задней поверхностям зубьев

— Патрон трехкулачковый ВЗ-318.П84

— 3Е642.П7 ассистент

— 3Е642.П8 шпиндельная бабка трехоборотная универсальная

— Инструмент 3Е642.П13 для заточки по радиусу

— Приспособление 3Е642. П19 для заточки зенкеров и ступенчатых сверл

— 3Э642.П22(-01) приспособление для заточки копировальных аппаратов

— Приспособление 3Е642.П23 для заточки винтовых фрез

— 3Е642.П25(-01) Устройство для правки кругов универсальное

— 3Е642.П30 Стол поворотный

— Задняя бабка 3E642.P31 с регулируемой высотой центра

— Пластины опорные 3Э642.П32

— 3Э642.П36 Приспособление для заточки фасонных затачиваемых резцов

— 3Э642.П37 Тиски трехоборотные

— 3Е642.П39 бабка универсальная с конусом 7:24

— 3Э642.П50 приспособление для заточки резцов по радиусу

— 3Э642.П51 Устройство упорное для метчиков

— Задняя бабка 3Е642.П61 с длинным вылетом

— 3E642.P73 Удлиненная передняя бабка

— оборудование для монтажа шлифовальных кругов

— кожухи защитные

— закрепительные втулки

— балансировочная оправка, определитель цвета

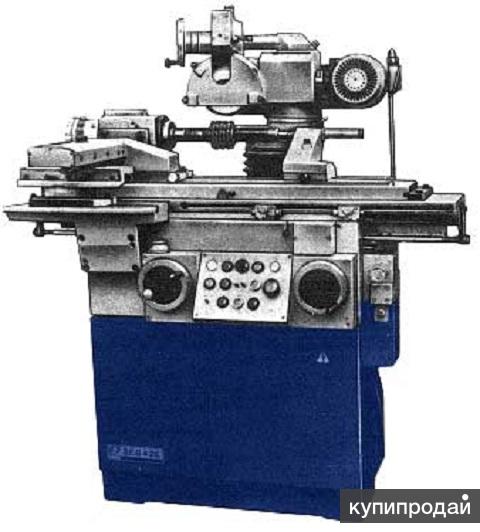

Станок заточный универсальный ВЗ-318 предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и металлокерамики абразивными, алмазными и эльборовыми кругами.

Станок может комплектоваться насадками, в том числе насадками для плоского, круглого наружного и внутреннего шлифования, системой пылеудаления. Имеет гидравлический привод продольного перемещения стола, а также оборудован системой подачи СОЖ.

Устройство универсально-шлифовального станка ВЗ-318

Станок состоит из следующих основных узлов: станины, опорного устройства и шлифовальной головки.

Станина чугунная коробчатой ​​формы, на верхней горизонтальной плоскости которой выточены направляющие для нижних салазок. Опорное устройство имеет нижний салазок, продольный стол и поворотный стол. Нижние салазки перемещаются по направляющим станины с помощью винта и гайки при вращении одного из маховиков. Дублирование этого маховика предназначено для облегчения обслуживания станка. Продольный стол перемещается по направляющим нижних салазок, выполненным в виде направляющих качения. Быстрое перемещение осуществляется рукоятью через реечное колесо и рейку, медленное перемещение — рукояткой, закрепленной на корпусе планетарного механизма, передаточное число которого равно -t.

Для предотвращения люфта продольного стола на концах нижних салазок на оси установлены два шарикоподшипника, охватывающие гребень продольных салазок с обеих сторон. Для регулировки зазора между фланцем и шарикоподшипниковыми роликами оси подшипников закреплены в качающихся рычагах и пружинами прижаты к боковой стенке фланца. На передней стенке стола имеется Т-образный паз для крепления регулируемых упоров, служащих для ограничения продольного перемещения стола при его соприкосновении с упором, неподвижно закрепленным на нижних салазках.

Поворотный стол центрируется в продольном столе с помощью штифта. Угловая установка поворотного стола осуществляется с помощью рукоятки, винта и гайки, закрепленных на продольном столе, стержня и штифта, установленных в поворотном круге. Угловое смещение измеряют по шкале на стержне с делением, соответствующим конусности 0,01.

Кроме того, на продольном столе закреплена градусная шкала. Поворотный стол фиксируется гайкой. Узел шлифовальной головки состоит из внешней втулки и стойки, к верхней плоскости которой крепится корпус шлифовального шпинделя.

Сравнительная техническая характеристика универсально-шлифовального станка ВЗ-318 и ВЗ-318Э

Технические детали	ВЗ-318	ВЗ-318Е
Наибольший диаметр изделия, устанавливаемого в шпиндельную бабку, мм	330	330
Наибольшая длина изделия, устанавливаемого в шпиндельную бабку, мм	1040	1040
Наибольшее продольное перемещение стола, мм	350	350
Угол поворота шлифовальной головки, град — в горизонтальной плоскости — в вертикальной плоскости	360 200	360 200
Скорость продольного перемещения стола (бесступенчатая), м/мин	руководство	0,2…8
Масса станка (без принадлежностей и инструмента), кг	920	950
Габаритные размеры, мм — Длина — Ширина — Высота	1085 1150 1630	1460 1530 1660

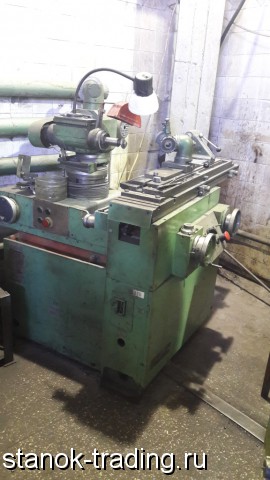

Станок заточный универсальный ВЗ-318 (3Э642) предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и минеральной керамики абразивными, алмазными и эльборовыми кругами. На станке можно выполнять круглое шлифование (внешнее и внутреннее) и плоское шлифование.

Особенности конструкции станка VZ318:

• Двигатель шлифовального круга поворачивается в сторону, противоположную шпинделю, что значительно расширяет технологические возможности и сокращает время переналадки;
• Малые габариты машины с большими технологическими возможностями.

Основные технические данные и характеристики универсально-шлифовального станка ВЗ-318

Индикаторы инструмента, установленного на станке:

	350
по часовой стрелке против часовой стрелки	45 45
по часовой стрелке против часовой стрелки	8 8
	200
	200
	100
	360
по часовой стрелке против часовой стрелки	200 20

Индикаторы основных и вспомогательных движений станка ВЗ-318 (3Э642)

Индикаторы мощностных характеристик машины

Прочие параметры

Класс точности станка по ГОСТ 8-82	В
Параллельность рабочей поверхности стола продольному перемещению стола и поперечному перемещению шлифовальной головки, мм	0,010
Прямолинейность боковой направляющей паза стола, мм	0,006
Перпендикулярность поперечного перемещения шлифовальной головки к продольному перемещению стола, мм	0,016
Перпендикулярность вертикального перемещения шлифовальной головки к рабочей поверхности стола в направлении продольного перемещения стола и поперечного перемещения каретки, мм	0,064
Радиальное биение базовой конической поверхности шлифовального шпинделя, мм	0,003
Осевое биение шлифовального шпинделя, мм	0,0025
Радиальное биение конического отверстия шпинделя универсальной передней бабки, мм На конце На расстоянии L=200 мм	0,005 0,008

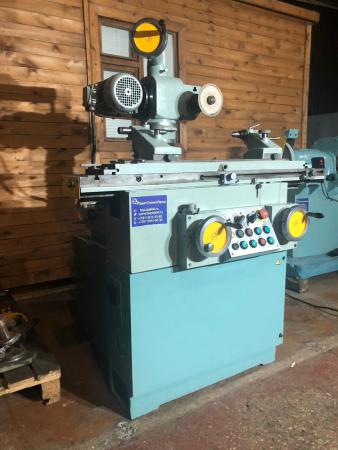

Станок заточный универсальный ВЗ-318Э (3Э642Э)

Станок заточный универсальный ВЗ-318Э (3Э642Э) предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и минеральной керамики абразивными, алмазными и эльборовыми кругами. На станке можно выполнять шлифовальные работы: круглое шлифование (внешнее и внутреннее) и плоское шлифование.

Особенности конструкции станка VZ318E:

• Закрытые роликовые стальные направляющие стола и кареток, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
• Рециркуляционные роликовые направляющие для движения колонны;
• Беззазорный привод стола от маховика;
• Двигатель шлифовального круга поворачивается в сторону, противоположную шпинделю, что значительно расширяет технологические возможности и сокращает время переналадки;
• Панель управления легко доступна оператору с любого из 3-х рабочих мест;
• Малые габариты машины при больших технологических возможностях;
• Гидравлический привод для продольного перемещения стола.

Конструкция машины защищена патентом.

Основные технические данные и характеристики универсально-шлифовального станка ВЗ-318Э

Показатели обрабатываемой на станке заготовки:

* 330 мм с помощью инструмента 3Э642ЭП32
** 1040 мм с помощью инструмента 3Э642Э. П61 и 3Э642Э.П73

Индикаторы инструмента, установленного на станке ВЗ-318Э:

Индикаторы рабочих и установочных движений

Наибольшее продольное перемещение стола, мм	350
Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град по часовой стрелке против часовой стрелки	45 45
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, градусы по часовой стрелке против часовой стрелки	8 8
Наибольшее вертикальное перемещение шлифовальной головки, мм	200
Наибольшее поперечное перемещение шлифовальной головки, мм	200
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрика, мм	100
Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град	360
Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град по часовой стрелке против часовой стрелки	200 20

Индикаторы основных и вспомогательных движений машины

Индикаторы мощностных характеристик машины ВЗ-318Э (3Э642Э)

Прочие параметры

Показатели шероховатости обработки (в партии) образцов-изделий

Класс точности универсального шлифовального станка

Приспособления и принадлежности к универсально-шлифовальным станкам моделей ВЗ-318 и ВЗ-318Э

Устройства предназначены для работы на универсально-шлифовальных станках моделей ВЗ-318 и ВЗ-318Э с целью расширения их технологических возможностей. Насадки также можно использовать на ранее выпускавшихся универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е .

Насадки ВЗ-318.П18, 3Э642Э.П22-01, 3Э642Э.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Э.

служит опорой при заточке некоторых видов инструмента (резцы различных типов, циркулярные пилы и др.)
Угол поворота стола, град:

предназначен для заточки многолезвийных инструментов с концевыми точками и пластинами. Инструмент устанавливается в рабочее положение поворотом корпуса. Требуемые углы заточки регулируются поворотом в горизонтальной и вертикальной плоскостях.

предназначен для цилиндрической заточки сверл правого кручения с цилиндрическим хвостовиком, а также сверл с коническим хвостовиком с длиной цилиндрической части не менее 110 мм.

*угол уменьшается с увеличением диаметра

Качество и точность затачиваемого инструмента:

Предназначен для заточки правосторонних спиральных сверл по конусу.

служат для фиксации резцов и других инструментов сложной формы при выполнении заточных и шлифовальных работ (используются совместно с приспособлениями 3Э642Е.П1 или ВЗ-318.П1)

предназначена для заточки по радиусу концевых многолезвийных резцов и резцов.

Наибольший диаметр затачиваемого концевого инструмента (при использовании ВЗ-318Р1), мм	50
Выступ концевого инструмента	30-140
Диаметр держателя круглого, мм	3-20
Наибольшие размеры сечения прямоугольной резцедержателя, мм	32×40
Наибольший радиус заточки, мм	50
Наибольшая величина поперечного перемещения затачиваемого инструмента, мм	50
Продольный: по часовой стрелке против часовой стрелки	25 25
Угол поворота в горизонтальной плоскости, град	190
Угол наклона в вертикальной плоскости, град по часовой стрелке против часовой стрелки	15 15
Диаметр цилиндрического хвостовика (держателя) концевого резца или резца при использовании приспособлений ВЗ-318. П1 и З-318.П41-02, мм	3-20

Предназначен для плоского шлифования, заточки резцов и плоских протяжек для наружной протяжки.

Приспособление для наружного круглого шлифования ВЗ-318.П17

Приспособление для внутреннего шлифования ВЗ-318.П18

Приспособление для наружного круглого шлифования ВЗ-318.П17 служит для придания вращения изделию при круглом шлифовании. Насадка также используется в качестве приводной бабки для внутреннего шлифования. При шлифовании изделий с центровыми отверстиями используется задняя бабка ВЗ-318.П3, входящая в обязательный комплект поставки точильного станка. Для фиксации коротких изделий используется трехкулачковый патрон 3Э642Э.П84, входящий в комплект поставки приспособления.

Приспособление для внутреннего шлифования ВЗ-318.П18 предназначен для внутренних шлифовальных работ.

служит для придания вращения изделию при круговом шлифовании. С его помощью можно производить круговое шлифование цилиндров и конических поверхностей в центрах или с креплением изделий в коническом отверстии шпинделя. Насадка также используется в качестве приводной бабки для внутреннего шлифования. При шлифовании изделий с центровыми отверстиями используется задняя бабка ВЗ-318.П3, входящая в обязательный комплект поставки точильного станка.

Приспособление для внутреннего шлифования 3Е642Е.П18

Приспособление для внутреннего шлифования 3Е642Е.П18 предназначено для работы на станках моделей 3Е642, 3Е642Е. Принцип действия и технические характеристики аналогичны ВЗ-318.П18.

Предназначен для заточки зенкеров по задней поверхности на приемном конусе и ступенчатых сверл по задней поверхности на второй ступени.

предназначен для заточки концевых фрез на плоской задней поверхности.

Предназначен для заточки фасонных инструментов на копир.

Предназначен для заточки винтовых фрез по ГОСТ 10059-80 и ГОСТ 9323-79.

Предназначен для прямой и радиусной правки.

Предназначен для заточки на универсально-шлифовальных станках ВЗ-318, ВЗ-318Е червячных фрез по ГОСТ 9324-80. Деление на зуб осуществляется на делительном диске.
На приспособлении возможна заточка другого концевого резца с винтовыми зубьями, расположенными на цилиндре или конусе, по передней и задней поверхностям с углом установки синусоидальной линейки до 10°.
При заточке инструмента с установкой синусоидальной линейки до 45° необходимо использовать станок гидравлический модели ВЗ-318Э.

предназначен для заточки фрез по задней и передней поверхностям и позволяет вращать фрезу вокруг трех перпендикулярных осей без дополнительных расчетов.

Приспособление для заточки по спирали по задней поверхности ВЗ-318.П28 предназначено для заточки задних поверхностей винтовых зубьев, расположенных на цилиндре и конусе.

предназначен для заточки инструментов с винтовыми зубьями, расположенными на цилиндре и конусе, на передней и задней поверхностях.

Предназначен для различных плоскошлифовальных работ.

предназначен для опоры концевого резца, устанавливаемого в центрах, или вставного резца, устанавливаемого на центрирующую оправку, и обеспечивает регулировку центра по высоте и установку его под необходимым углом в вертикальной плоскости при заточке конических резцов по передней поверхность.

Комплект опорных пластин 3E642E.P32

Комплект опорных пластин 3Е642Е.Р32 предназначен для увеличения высоты центров станка.

Инструмент 3E642E.P36 предназначен для заточки фрез с выпуклым профилем на задней поверхности. Заточка происходит по копиру с радиусом периферии окружности.

предназначен для заточки хвостовика на задней и передней поверхностях. Деление производится с помощью приспособления 3Е642Е.П4 или делительного диска.

Диаметр цангового отверстия, мм

8, 10, 15, 20

Цанговый патрон ВЗ-318.

П41-02

Патрон цанговый ВЗ-318.П41-02 Предназначен для зажима в универсальной шпиндельной бабке ВЗ-318.П1 концевого инструмента с цилиндрическим хвостовиком.
Цанги широкого диапазона (Ø 3 ÷ 20 мм до 1 мм 18 шт.)

Приспособление для заточки резцов 3Е642Е.П50 обеспечивает заточку по радиусу обечайки, торцевых, двух- и трехгранных резцов с радиусом режущих кромок по задним поверхностям.

обеспечивает установку 3-х и 4-х ручных право- и леворежущих метчиков вдоль заборного конуса.

предназначен для автоматической заточки дисковых пил (как из твердосплавной, так и из быстрорежущей стали) по передней и задней поверхностям зубьев пилы.

Предназначен для заточки резцов по ГОСТ 2679-73 по передней и задней поверхностям.

предназначен для заточки зубьев дисковых твердосплавных пил по толщине.

Предназначен для заточки дисковых пил раздельно по передней и задней поверхностям зубьев.

предназначен для заточки дисковых пил по торцу зубьев.

Задняя бабка с большим вылетом 3E642E.P61 и Передняя бабка с большим вылетом 3E642E.P73 предназначены для поддержки длинного центрирующего инструмента или вставного инструмента на длинной оправке и используются для увеличения межосевого расстояния.

Обеспечивает различные виды шлифовальных работ при установке концевого инструмента с цилиндрическим хвостовиком.

Предназначен для фиксации плоских деталей типа дисков, колец и т.п. при чистовых и получистовых операциях.

Предназначен для улавливания абразивной и металлической пыли, образующейся при работе на станке.

Прочие принадлежности

Оправка балансировочная ВЗ-318.90.201.
Центроискатель 3Е642Е.90.201.
Балансировочная оправка ВЗ-318Э.90.202 к станку модели ВЗ-318Э.
Комплект переходных втулок Конус Морзе 5-4, 4-3, 4-2, 4-1.
Для приборов ВЗ-318.П1, 3Э642Э.П8, 3Э642Э.П17, ВЗ-318.П17, 3Э642Э.П19, ВЗ3-318.П26, ВЗ-318.П28, 3Э642Э.П28, 3Э642Э.51, ВЗ- 318. стр.84.

Универсальный шлифовальный станок настольный модели ВЗ-319

Станок шлифовальный настольный модели ВЗ-319 предназначен для заточки режущих инструментов с периферией и торцом абразивных, алмазных и эльборовых шлифовальных кругов.

Технические характеристики универсально-шлифовального станка ВЗ-319

Станок комплектуется аксессуарами по желанию заказчика:

Универсальных шлифовальных станков для наружного применения | UNITED GRINDING Северная Америка

Универсальное внешнее шлифовальное оборудование | UNITED GRINDING Северная Америка

• UNITED GRINDING Group
• UNITED GRINDING North America
• 联合磨削中国
• UNITED GRINDING
• UNITED GRINDING India

Surface & Profile

• Mägerle
• Blohm
• Jung

Cylindrical

• Studer
• Schaudt
• Mikrosa

Tools

• Walter
• Ewag

Additive Производство

• IRPD

• Внутреннее производственное шлифование
• Внутреннее универсальное шлифование
• Внешние производственные шлифовальные станки
• Внешние универсальные шлифовальные станки
• Радиусные шлифовальные станки

org/» typeof=»BreadcrumbList»>
1. UNITED GRINDING Северная Америка | Прецизионные шлифовальные станки с ЧПУ
2. Применение
3. Круглошлифовальное оборудование
4. Универсальное внешнее шлифование
   • Применение внутрипроизводственного шлифования
   • Универсальное внутреннее шлифование
   • Внешние производственные шлифовальные приложения
   • Универсальное внешнее шлифование
   • Радиусные шлифовальные станки

Универсальное внешнее шлифование

От микроцанг до массивных роликов, используемых в пищевой промышленности и газетной печати, а также таких деталей, как кривошипные валы и электрогидравлические приводы для использования в аэрокосмической и автомобильной промышленности — прецизионное внешнее универсальное шлифование играет ключевую роль почти во каждой отрасли. Вот почему производители, поставляющие продукцию для этих отраслей, должны достигать такой точности и обрабатывать детали достаточно быстро, чтобы удовлетворять потребности клиентов и оставаться впереди конкурентов.

Универсальные круглошлифовальные станки STUDER

фаворит

Фаворитом является универсальный круглошлифовальный станок с ЧПУ для коротких и длинных заготовок. Он имеет расстояние между центрами 400 мм (15,7″) / 650 мм (25,6″) / 1000 мм (40″) / 1600 мм (63″) и высоту центра 175 мм (6,9″). Он может обрабатывать заготовки с максимальным вес 150 кг.

S33

S33 — это универсальный круглошлифовальный станок с ЧПУ для обработки как мелких, так и крупных деталей. Расстояние между центрами составляет 400 мм (15,7″) / 650 мм (25,6″) / 1000 мм (40″) / 1600 мм (63″), а высота центра — 175 мм (6,9″).»). Он может обрабатывать заготовки с максимальным весом 150 кг (330 фунтов).

S31

S31 — это круглошлифовальный станок для обработки заготовок от малых до больших. Расстояние между центрами составляет 400 мм (15,7 дюйма) / 650 мм (25,6 дюйма) / 1000 мм (40 дюймов) / 1600 мм (63 дюйма) и высота центра 175 мм. (6,9 дюйма). Он может обрабатывать заготовки с максимальным весом 150 кг (330 фунтов).

S41

S41 — универсальный круглошлифовальный станок с ЧПУ для крупногабаритных заготовок. Расстояние между центрами составляет 1000 мм (40 дюймов) / 1600 мм (63 дюйма), а высота центров — 225 мм (8,8 дюйма) / 275 мм (10,8 дюйма). Он может обрабатывать заготовки с максимальным весом 250 кг (550 фунтов).

Контакты

UNITED GRINDING Северная Америка

2100 UNITED GRINDING Blvd.
Майамисбург, Огайо 45342

Тел. +1-937-859-1975
Факс +1-937-859-1115
Свяжитесь с нами



Свяжитесь с нами

Следуйте за нами

• LinkedIn
• YouTube
• Фейсбук
• Твиттер

UNITED GRINDING Group

UNITED GRINDING Северная Америка

联合磨削中国

Группа UNITED GRINDING

UNITED GRINDING Индия

• Распределитель

Использование файлов cookie

Мы используем файлы cookie для оптимизации функциональности веб-сайта и для веб-анализа. Если вы используете наш веб-сайт, вы соглашаетесь. Для получения дополнительной информации, включая отзыв согласия, обратитесь к нашей политике конфиденциальности.

Универсальные круглошлифовальные станки — Шлифовальные станки

Запросить цену по всем брендам

Марка

Просмотр 888 Универсальные круглошлифовальные станки KNUTH

KAAST MACHINE TOOLS R-GRIND 1580

Сравнить

J&M M1408

Станок в основном используется для шлифования цилиндрических и конических поверхностей небольших валов, круглых втулок, игольчатых клапанов и плунжеров. Метод обработки может быть реализован с помощью верхнего трехкулачкового патрона, ш…

Сравнить

JUNKER EJ 10

Серия EJ предлагает шлифовальные решения для наружного круглого шлифования и погружного наружного круглого шлифования. Станки EJ доступны с технологическим пакетом для шлифования HSG или…

Сравнить

JUNKER EJ 11

Серия EJ предлагает шлифовальные решения для наружного круглого шлифования и врезного наружного круглого шлифования. Станки EJ доступны с технологическим пакетом для шлифования HSG или…

Сравнить

JUNKER JUMAT 1000

Шлифование кругами из CBN является одной из основных областей специализации JUNKER. Наружно-круглошлифовальные станки JUMAT могут использоваться для индивидуального или комбинированного шлифования по прямой или угловой…

Сравнить

JUNKER QUICKPOINT 1000

Эта технология шлифования универсальна и невероятно эффективна. QUICKPOINT обеспечивает до 600 % более высокую производительность по сравнению с традиционными методами шлифования, особенно при обработке твердых металлов. QuickPoi …

Compare

Кааст-машины RC-Grind 1050

Сравнение

Karstens Emag HG 208 CD

Внешний цилиндрический шрифт HG 208 CD Machines Hollow-Shafts с A-Line Luny of Ar Lingh Liny of 400 Mm-Mm-Mm-Mm-Mm-Mm-Mm-Mm-Mm-Mm-Mm-Mma Mame до 400 Mm-Mm-Mm-Mme-Mma Mame до 400 Mm-Mm-Mma-Mme-Mme-Mma Mame с 400 мм. . Шлифовальный станок с центральным приводом оснащен двумя внутренними и двумя внешними шлифовальными шпинделями, установленными на…

Compare

MYFORD MG12-HM

Compare

MYFORD MG12-HPT

Compare

MYFORD MG12-M

Compare

MYFORD MG12-ME

Compare

GER C-1000-CNC

Станок C-CNC, оснащенный универсальным образом, обеспечивает превосходную гибкость и производительность при производстве любых мелких деталей, таких как пуансоны, небольшие стержни, протезы, хирургическое оборудование и все виды. ..

Сравнить

GER C-450

Для отраслей тяжелой промышленности, где требуется шлифовка крупных деталей простой конструкции и высокой геометрической точности. (стабилизаторы для нефтепромысловой промышленности, производства и ремонта…

Сравнить

GER C-600

Сравнить

GER C-600-CNC

Станок C-CNC, оснащенный универсальным образом предлагает отличную гибкость и производительность при производстве любых мелких деталей, таких как пуансоны, небольшие стержни, протезы и хирургическое оборудование, а также все виды…

Сравнить

MEGA LINK ML-IG2S-CNC

Сравнить

JUNKER JUMAT 3000

Шлифование кругами из CBN является одной из основных областей специализации JUNKER. Станки для наружного круглого шлифования JUMAT могут использоваться для индивидуального или комбинированного шлифования по прямой или угловой. ..

Сравнить

JUNKER QUICKPOINT 3000

Эта технология шлифования универсальна и невероятно эффективна. QUICKPOINT обеспечивает до 600 % более высокую производительность по сравнению с традиционными методами шлифования, особенно при обработке твердых металлов. БЫСТРАЯ ТОЧКА…

Сравнить

PREMATO PMT 300/125

ABC — Гидравлический цилиндрический шлифовальный станок с высотой центра 300 мм X 130, подходящий для небольших работ и использования в инструментальных мастерских. Насадка для внутреннего шлифования диам. 60 X 250 мм Длина X 16000 об/мин. скорость сред. выбор: Автоматическая подача шлифовальной бабки (модель S) Или Ручная подача шлифовальной головки (модель H)

Сравнить

SHARP OD618S

Шлифовальный станок с наружным/внутренним диаметром и столом с механической подачей выбор: Автоматическая подача шлифовальной бабки (модель S) Или ручная настольная головка (модель H)

Compare

TOS HOTIVAR BU 16

Сравнение

KAAST Stice Tools RC-Grind 18100

COMPARE

FEAL FID

6.

KNUTH RSMMMMM1483

FID FID

6. KNUTH RSMMMMM1483

FID FUND

6. KNUTH RSMMMMM1483.

GER C-1000

Для отраслей тяжелой промышленности, где необходимо шлифовать большие детали простой конструкции и с отличной геометрической точностью. (стабилизаторы для нефтепромыслов, производства и ремонта…

Сравнить

GER C-1200

Сравнить

GER C-1500

Для отраслей тяжелой промышленности, где необходимо шлифовать большие детали с простой конструкцией и превосходной геометрической точностью. (стабилизаторы для нефтяной промышленности, производства и ремонта…

Сравнить

GER C-2000

Для отраслей тяжелой промышленности, где требуется шлифовка крупных деталей простой конструкции и отличной геометрической точности. (стабилизаторы для нефтепромыслов, производства и ремонта…

Сравнить

GER C-800

Для секторов тяжелой промышленности, где требуется шлифовка крупных деталей простой конструкции с отличной геометрической точностью. (стабилизаторы для нефтяной промышленности, производства и ремонта…

Сравнить

GER CU-1000-CNC

Для работ до 2000 мм при диаметре шлифования 450 мм и весе 500 кг. Наиболее подходит для процессов и материалов, требующих жесткой машины, поскольку размер детали достаточно мал (…

Сравнить

GER CU-1500-CNC

Для работ до 2000 мм при диаметре шлифования 450 мм и весе 500 кг. Наиболее подходит для процессов и материалов, требующих жесткого станка, поскольку размер детали достаточно мал (…

Сравнить

GER CU-2000-CNC

Для работ до 2000 мм на 450 мм шлифования диаметр и вес 500 кг. Наиболее подходит для процессов и материалов, требующих жесткой машины, поскольку размер детали достаточно мал (…

Сравнить

GER CU-600-CNC

Для работ до 2000 мм при диаметре шлифования 450 мм и весе 500 кг. Наиболее подходит для процессов и материалов, требующих жесткой машины, поскольку размер детали достаточно мал (…

Сравнить

HMT G18

Сравнить

SMTW MM1420/Hx500

Сравнить

SMTW MMx7520/1420

Сравнить

BEIER MGB1420N/520

Сравнить

AMCO 2M9120A

Compare

DIMA RSM1000 CNC

Compare

DIMA RSM1500 CNC

Compare

DIMA RSM500 CNC

Compare

FORTUNE PACIFIC UCG200

1. Хорошо спроектированная конструкция универсального круглошлифовального станка UCG200 обеспечивает отличные возможности обработки. 2. Продольное перемещение рабочего стола управляется гидравлическим цилиндром. …

Сравнить

HI-LIFE UNIVERSAL 200/1000

Универсальные круглошлифовальные станки «HI-LIFE» с поворотной головкой шлифовального круга Устройство и приспособление для внутреннего шлифования для выполнения различных шлифовальных работ Такие операции, как Plunge, Taverse, Intern…

Сравнить

HI-LIFE UNIVERSAL 200/1250

Универсальные круглошлифовальные станки «HI-LIFE» имеют поворотную головку шлифовального круга Устройство и приспособление для внутреннего шлифования для выполнения различных шлифовальных работ Такие операции, как Plunge, Taverse, Intern…

Сравнить

HI-LIFE UNIVERSAL 200/1500

Универсальные круглошлифовальные станки «HI-LIFE» с поворотной головкой шлифовального круга Устройство и приспособление для внутреннего шлифования для выполнения различных шлифовальных работ Такие операции, как Plunge, Taverse, Intern.
