Токарный станок по дереву своими руками чертежи: Токарный станок по дереву своими руками: размеры, фото изготовления

как его сделать самостоятельно в домашних условиях, чертежи с размерами, фото, видео

Очень часто бывает такая ситуация, что денег на некоторое, очень нужное, оборудование (токарный станок по дереву для домашней мастерской) не хватает или вовсе нет. В то же время для работы постоянно нужно что-то точить. Вот тогда и возникает необходимость сделать токарный станок по дереву своими руками. Можно ли его сделать своими руками в домашней мастерской и затратно ли это?

Содержание:

• 1 Общая конструкция и устройство самодельного агрегата
  • 1.1 Станина
  • 1.2 Электрический привод
  • 1.3 Передняя бабка
  • 1.4 Задняя бабка
  • 1.5 Подручник
• 2 Простой способ самостоятельного изготовления станины
• 3 Выбор электродвигателя для деревообрабатывающих операций
• 4 Выбор способа передачи
  • 4.1 Прямая передача
  • 4.2 Ременная передача
• 5 Установка передней и задней бабки
• 6 Как изготовить подручник в домашних условиях?
• 7 Как надежно закрепить заготовку
• 8 Как выбрать резцы самому?
• 9 Как изготовить резцы, видео
• 10 Какие еще типы станков можно сделать?
  • 10. 1 Токарно-фрезерный
  • 10.2 С копиром
  • 10.3 Мини
  • 10.4 Из электродрели, видео
  • 10.5 Из мотора стиральной машины
• 11 Общие правила эксплуатации
• 12 Чертежи для изготовления токарного станка по дереву своими руками с размерами

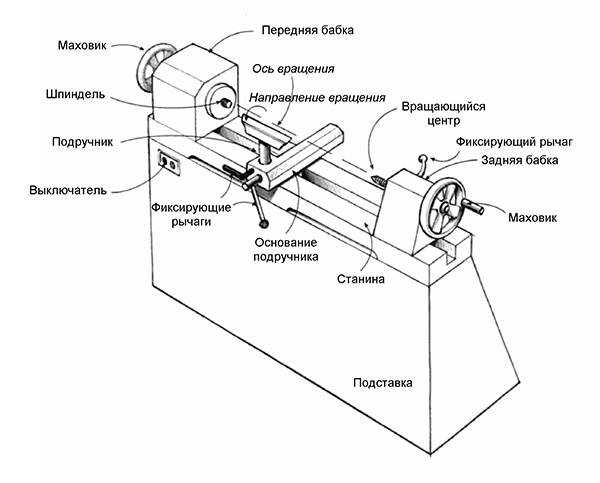

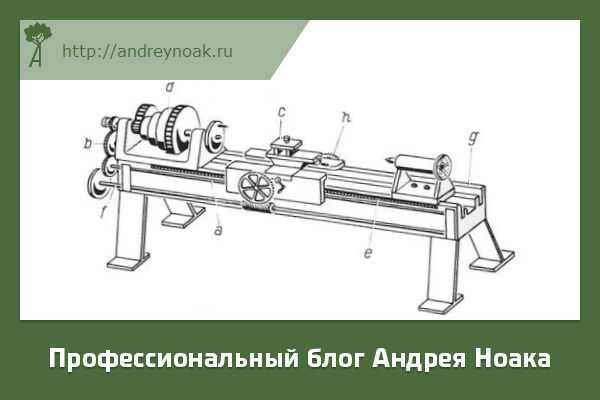

Общая конструкция и устройство самодельного агрегата

Перед тем, как начать делать токарный станок по дереву своими руками можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.

Основными конструктивными элементами токарного станка перечислены ниже.

Станина

Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.

Электрический привод

Привод: ротор двигателя или педаль для ножного привода.

Передняя бабка

Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.

Задняя бабка

Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.

Подручник

Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.

Простой способ самостоятельного изготовления станины

При изготовлении токарного станка по дереву своими руками учтите, что надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если при изготовлении токарного станка по дереву своими руками выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если при изготовлении токарного станка по дереву своими руками выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Выбор электродвигателя для деревообрабатывающих операций

Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.

При изготовлении токарного станка по дереву своими руками отлично подходят двигатели:

От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.

Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.

Читайте также: как сделать токарный станок по дереву своими руками из двигателя от стиральной машины?

Неплохой вариант при изготовлении токарного станка по дереву своими руками использовать двигатель от стиральной машины, так, как он выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.

Выбор способа передачи

Передача крутящего момента с двигателя на заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи при изготовлении токарного станка по дереву своими руками:

1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

При изготовлении токарного станка по дереву своими руками этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород дерева. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

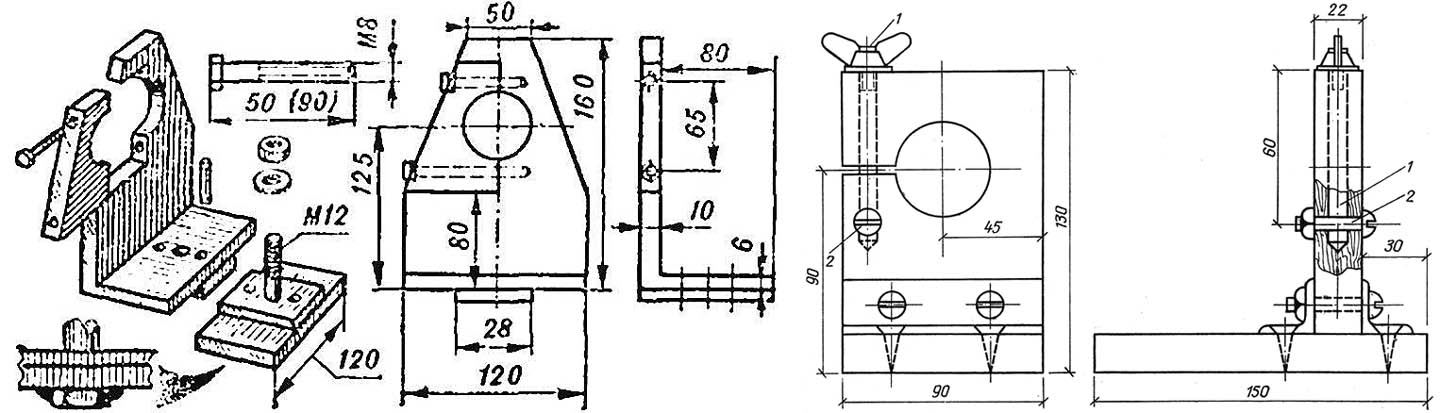

Установка передней и задней бабки

Затруднение при изготовлении токарного станка по дереву своими руками может возникнуть с передней и задней бабками. Между ними зажимается заготовка. Передняя бабка она же шпиндельная, непосредственно осуществляет вращение изделия.

Важно!

Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.

Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.

Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.

Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.

Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.

Задняя бабка состоит из следующих элементов:

1. Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
2. Направляющая труба.
3. Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
4. Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.

Как изготовить подручник в домашних условиях?

При изготовлении токарного станка по дереву своими руками обратите внимание на опору для ведения резца вдоль ствола заготовки, ее называют подручник. Лучше всего изготовить его из стальной трубы или уголка, потому что деревянные опоры быстро стираются и не способны выдерживать столь серьезные нагрузки, как металлическая деталь того же размера.

Можно изготовить его, сварив т-образно две трубы, а можно поступить еще проще и закрепить на станине кусок доски с деревянной бобышкой, однако точность и износостойкость такой конструкции не долговечна. Главное, в обустройстве подручника — это то, что верхняя грань трубы или уголка должна соответствовать оси вращения заготовки: в таком случае риск сломать стамеску минимален.

Важно!

При работе на токарном станке можно обрабатывать только нижнюю часть заготовки! В противном случае резец может зажевать и надломить, что может привести к серьезным травмам. При работе на деревообрабатывающем станке обязательно используйте защитные очки для ликвидации риска получить травму.

Как надежно закрепить заготовку

Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.

Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.

Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.

Как выбрать резцы самому?

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.

Среди резцов по дереву наиболее популярны следующие инструменты:

• Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
• Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
• Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
• Стамеска, наиболее распространенный тип резца по дереву.

В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

Резцы для ручного точения древесины различают на следующие типы:

• Полукруглые.
• Плоские косые.
• Отрезные.
• Отрезные с фигурной заточкой.
• Угловые.
• Фасонные.
• Резец-крючок.
• Резец-кольцо.
• Скошенный угловой.

Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:

• Рейтер — инструмент с полукруглой формой режущего наконечника.
• Мейсель — инструмент со скошенным плоским лезвием.

Применяется для обработки дерева и доведения его до состояния готового изделия.

Как изготовить резцы, видео

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Это может быть:

• Сверло.
• Скальпель.
• Советские напильники особенно широко применяются для изготовления самодельных резцов.
• Лезвие ножовки по металлу.
• Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

1. Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
2. Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
3. После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Важным этапом подготовки резца по дереву является его заточка.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

1. Посредством точильного бруска, периодически смачиваемом водой.
2. Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
3. Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарного станка по дереву своими руками следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

• Станины.
• Электродвигателя для вращения передней бабки.
• Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

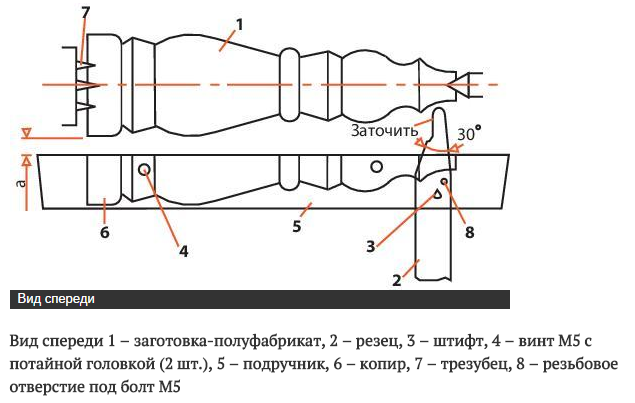

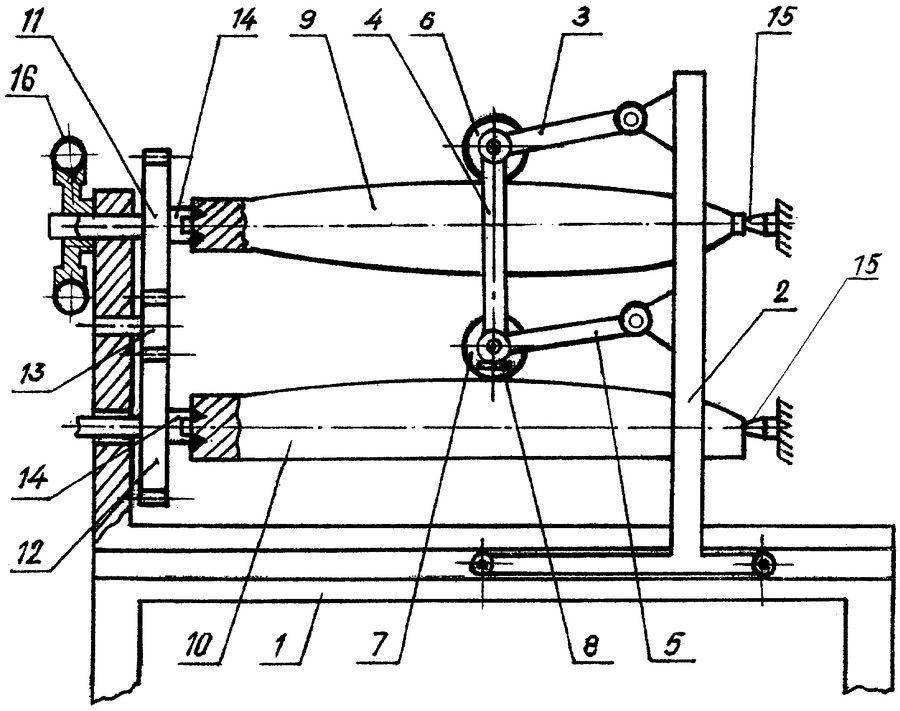

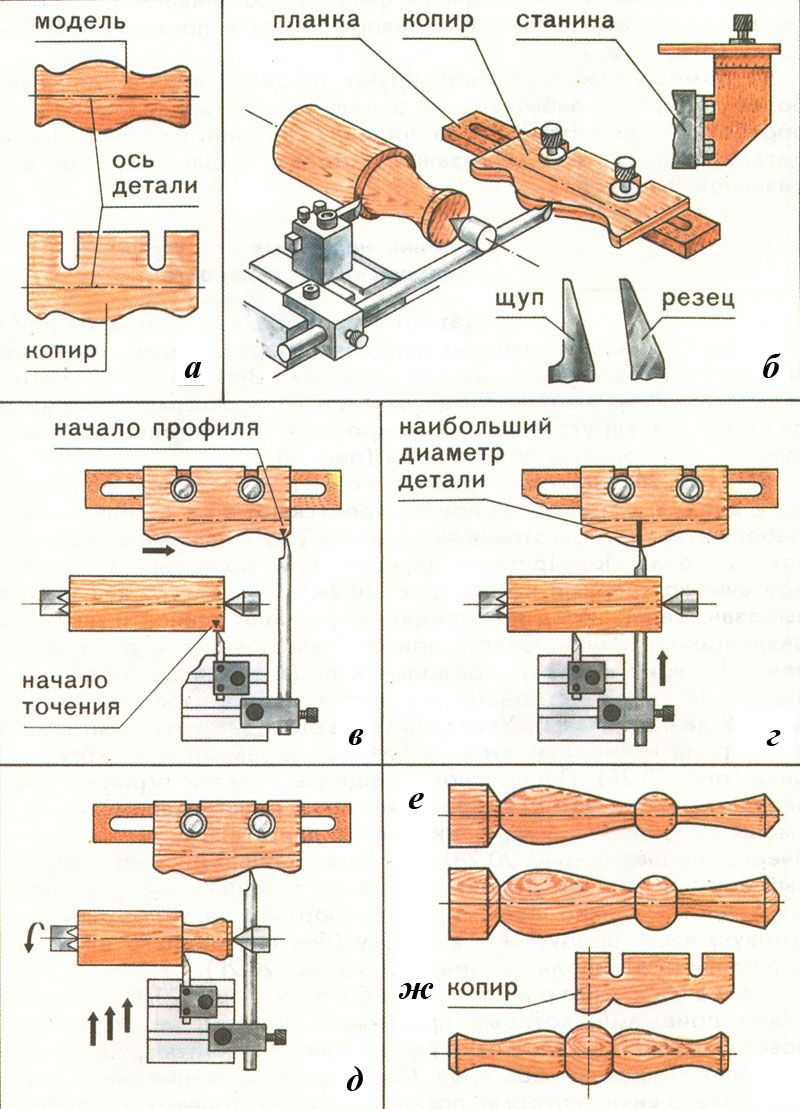

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

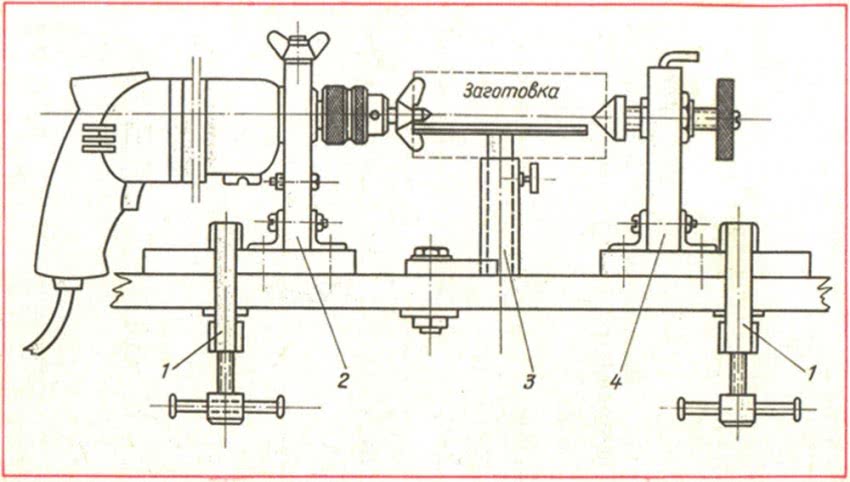

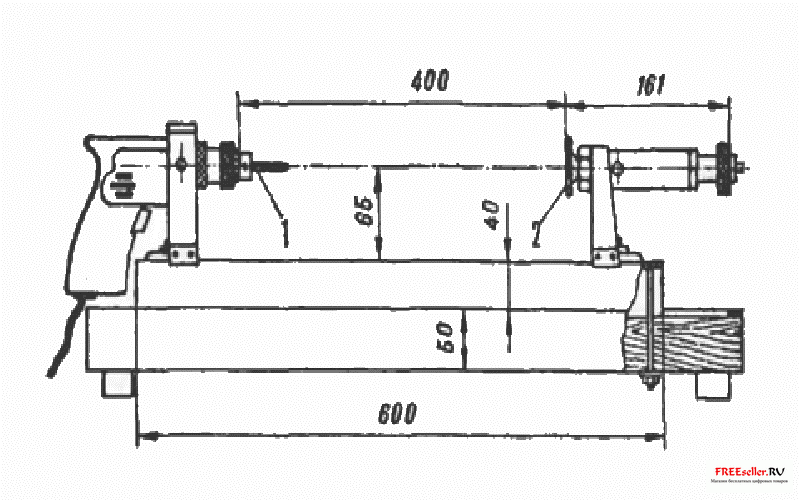

Из электродрели, видео

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив, монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Общие правила эксплуатации

При работе на токарном станке соблюдение техники безопасности-залог комфортной работы.

Необходимо:

• Снять всю бижутерию, особенно цепочки или серьги. Заправить длинные волосы под спецодежду. Все, что может намотать на цилиндр изделия необходимо надежно отстранить от станка.
• Всегда перед началом работы надежно закрепить заготовку и после вынуть ключ, если таковой предусмотрен.

Важно!

Запрещается передавать предметы через работающий станок. Любая мелочь может упасть на изделие и не только попортить его, но и отскочить в непредвиденном направлении.

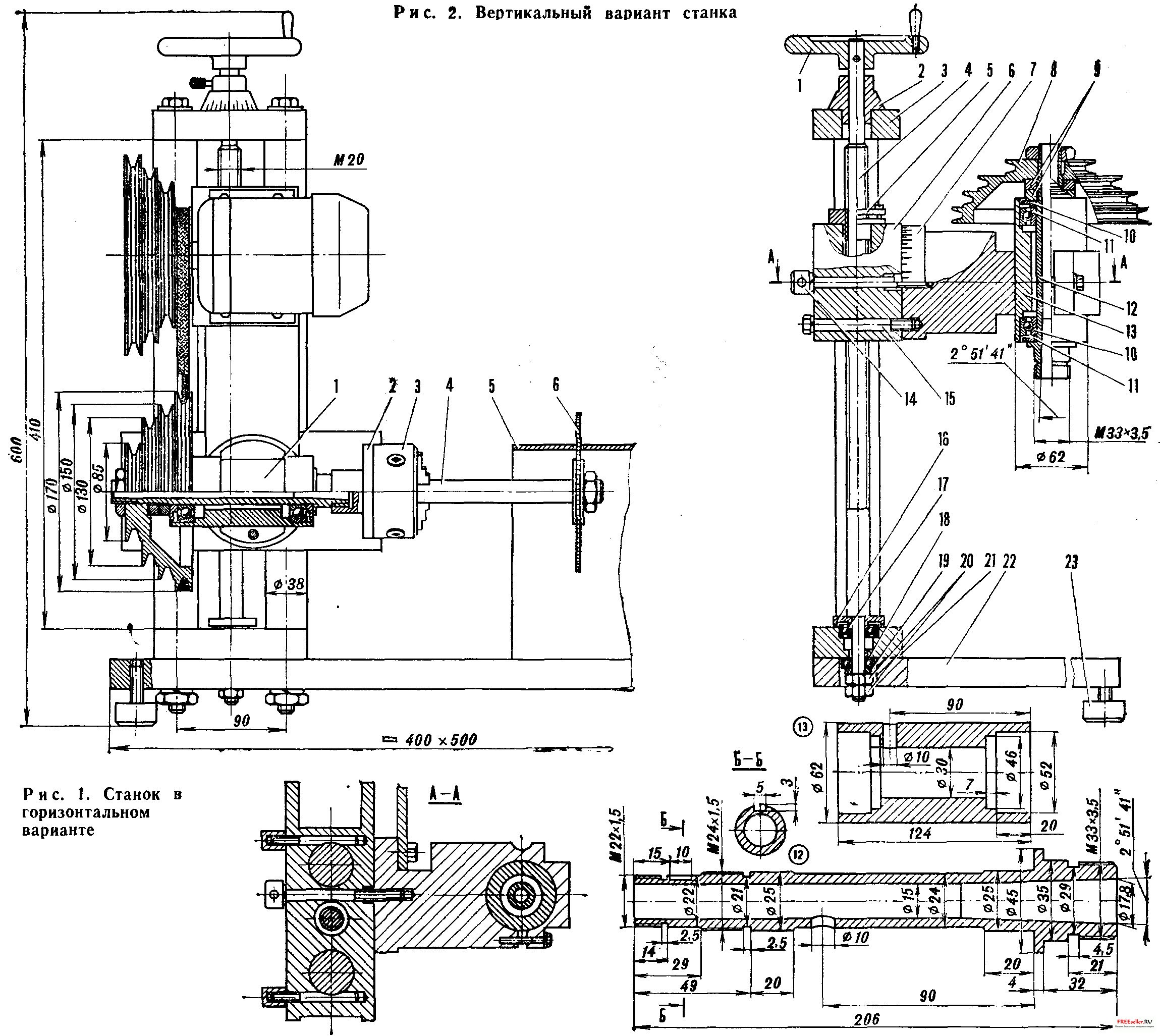

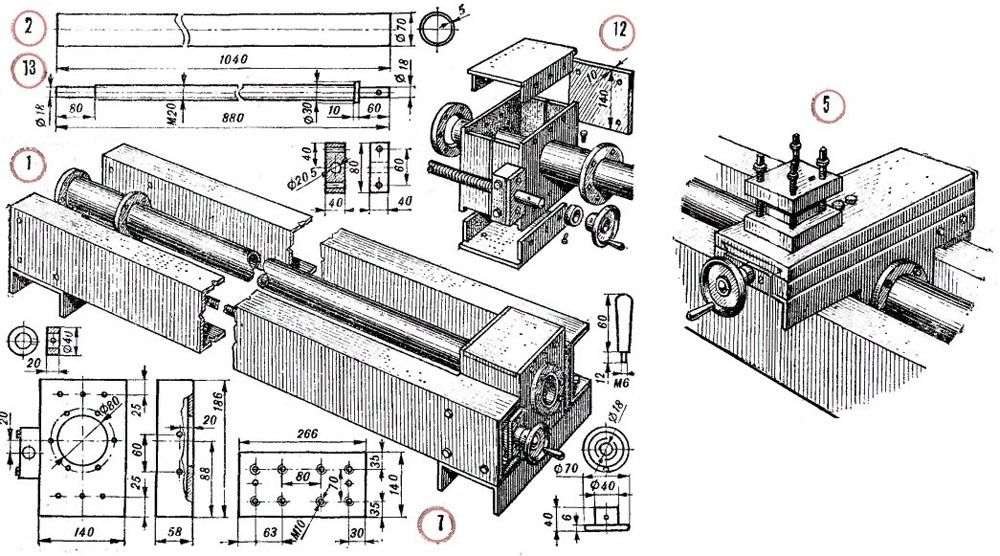

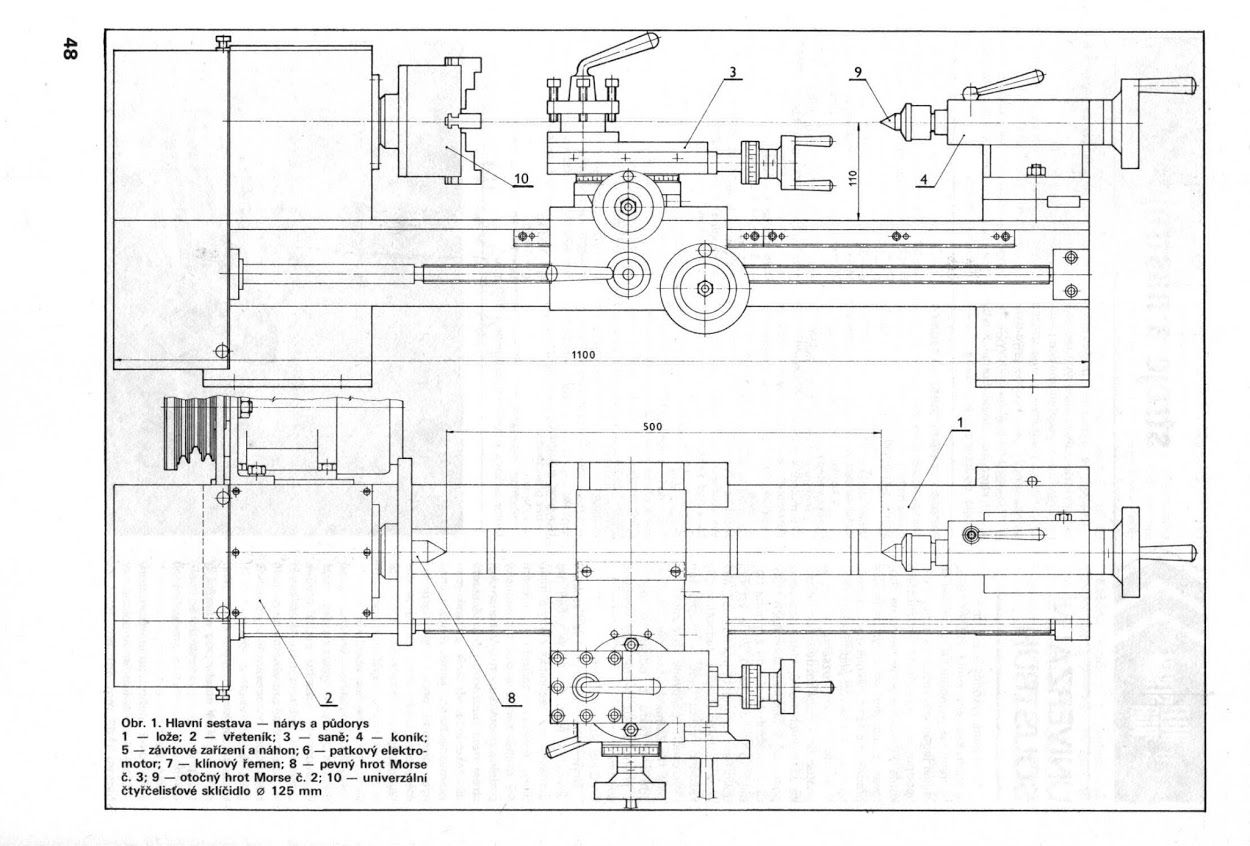

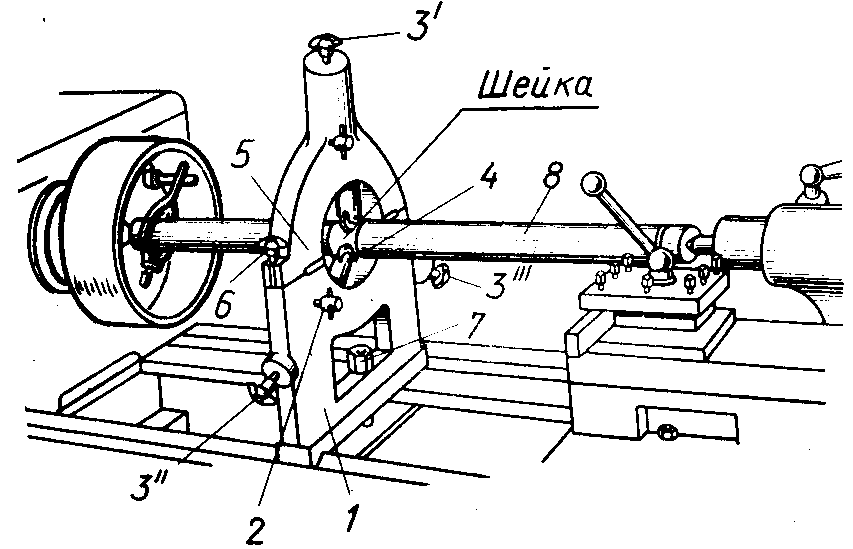

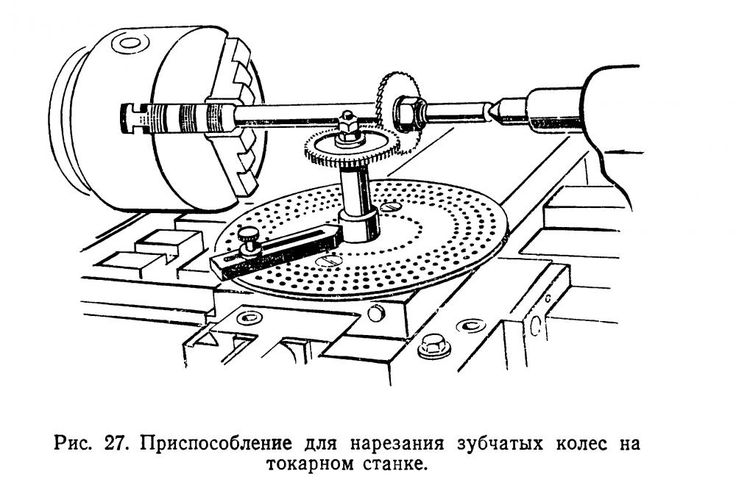

Чертежи для изготовления токарного станка по дереву своими руками с размерами

Как сделать токарный станок по дереву своими руками

Цилиндрические изделия из дерева распространены во всех сферах быта. Это могут быть рукояти для инструмента, балясины под перилами, детали для мебели, ручки дверей.

На строительных рынках и в хозяйственных магазинах можно подобрать любую заготовку, которые, как правило, делаются на токарном станке по дереву.

Если вы покупаете комплект для лестницы на второй этаж вашего частного дома – сумма может стать неподъемной даже для владельца загородной недвижимости.

Все знают, что дерево – самый простой в обработке материал. С помощью топора, ножовки, и наждачной бумаги, можно сделать все что угодно. За исключением деталей круглой формы.

Именно такие практичные украшения сделанные из дерева продаются дороже всего. Чтобы производить их в мало-мальски большом количестве – нужен настольный токарный станок. И снова встает вопрос стоимости (готовые станки в ассортименте представлены в магазинах).

Глядя на фото, любой домашний мастер задумается, а что сложного в конструкции? И будет абсолютно прав. Деревообрабатывающий станок можно и нужно сделать своими руками.

Конструкция его достаточно простая. Заготовка закрепляется вдоль оси вращения. К одному из упоров подается крутящий момент. Изделие вращается, и его можно обрабатывать любым режущим или шлифующим инструментом.

Короткие заготовки малого диаметра, вообще можно зажимать одним концом в патроне ручной дрели (предварительно ее закрепив), и обтачивать до нужной формы.

Кстати о дрели – с ее помощью легко изготовить токарный станок малой мощности.

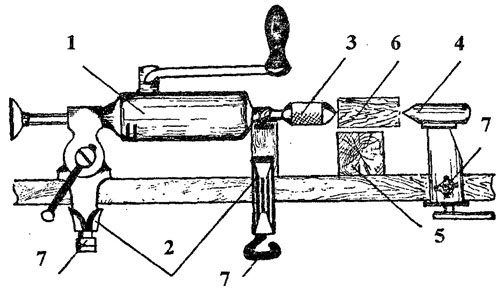

Еще в старых журналах «Моделист конструктор» предлагались простейшие приспособления для обработки дерева.

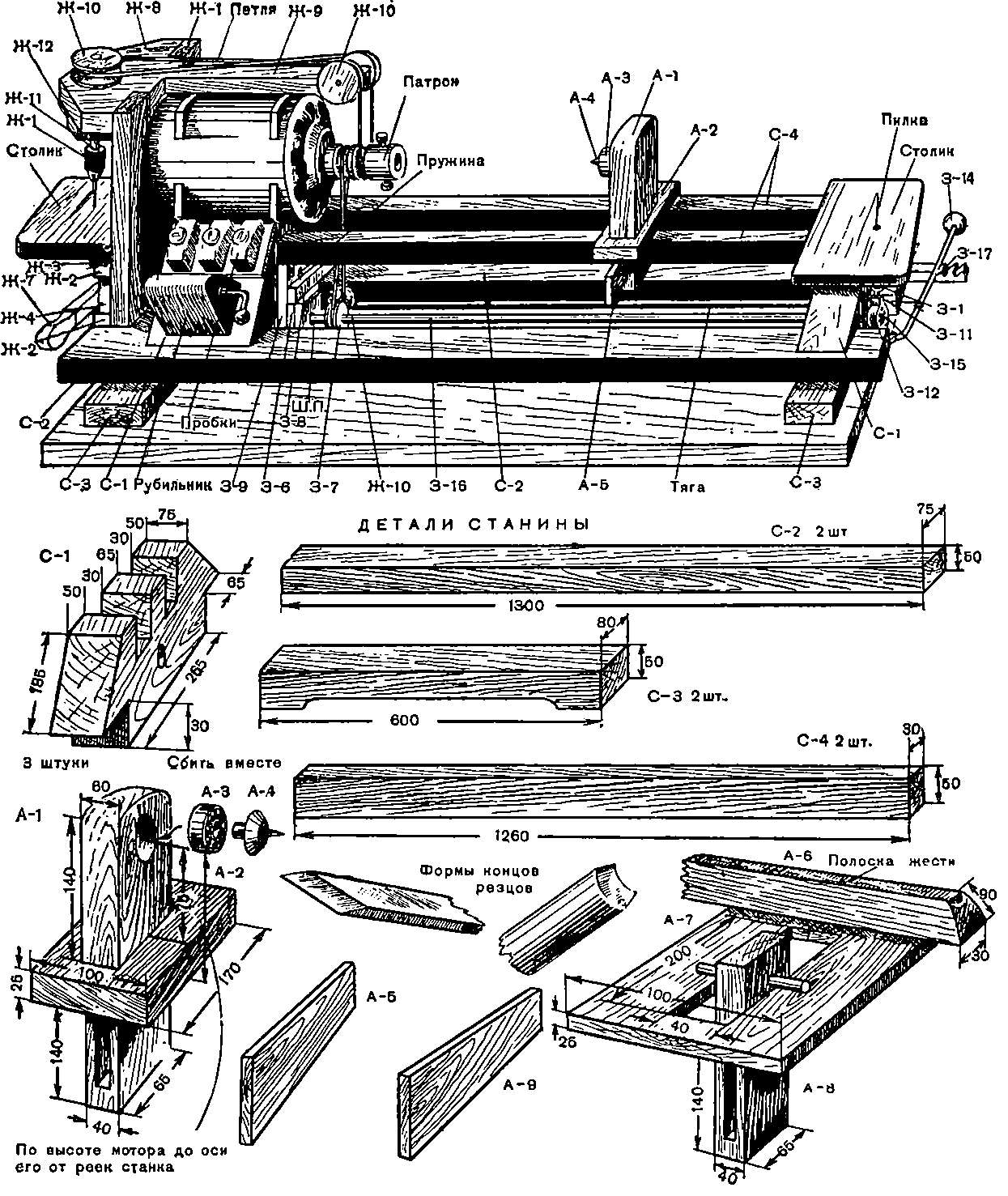

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок.
Составные части:

Станина токарного станка по дереву

Представляет собой горизонтальную рамную конструкцию, на которой расположены все остальные части агрегата.

Важно! Токарный станок обязательно должен быть цельным. Поэтому нельзя крепить составные части обособлено. При работе, аппарат вибрирует (из-за асимметрии заготовки). Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа.

Самодельный токарный станок по дереву с надежной станиной. Подробное руководство как сделать своими руками.

Рама может устанавливаться на верстак (настольный вариант), или иметь собственные опоры (ножки). Важным элементом станины является продольная направляющая, рельса (или иное приспособление), для перемещения отдельных элементов (задняя бабка вдоль, подручник поперек оси вращения).

Подручник токарного станка

Является опорой для режущего инструмента. Эта конструкция наиболее критична с точки зрения безопасности оператора. Если заготовка выскочит из фиксаторов – она просто упадет. А если по причине ненадежного подручника из рук вырвется резец – травмы не избежать.

Изготавливая кронштейн для подручника, желательно предусмотреть не только горизонтальное перемещение, но и поворот вокруг оси крепления. Перемещение по вертикали не требуется, разве что небольшая регулировка. Плоскость опоры должна быть в одном горизонте с осью вращения заготовки.

Привод станка

Собственно, двигатель, вращающий заготовку. Самый простой вариант – прямая передача. Непосредственно на вал мотора закрепляется шпиндель, никаких передаточных устройств не предусмотрено.

Преимущество – простота конструкции, не нужно искать дополнительных деталей. К тому же, размещенный непосредственно на станине двигатель, экономит место. Недостатки тоже имеются.

Во-первых, – невозможно регулировать скорость (разве только вы нашли мотор с регулятором). Во-вторых, – на вал будет постоянно действовать нагрузка. Помимо вредных вибраций, подшипники будут изнашиваться неравномерно. Электродвигатели оснащены обычными, т.н. беговыми подшипниками. Они не рассчитаны на продольную нагрузку.

Однако при обработке заготовок среднего и крупного размера, нагрузки на вал могут быть критичными. Поэтому целесообразно предусмотреть для шпинделя отдельный узел (конструкция именуется передней бабкой), а крутящий момент подать с помощью шкивов и ременной передачи.

Задняя бабка станка

Устройство, поддерживающее заготовку на воображаемой оси вращения. Это может быть простой болт с конусной заточкой (правда в точке крепления будет высокое трение). Или же упор может быть выполнен на опорном подшипнике.

Тогда и заготовка целее будет, и вращение более плавное.

При желании можно найти готовую деталь от списанного токарного станка.

Важно! Центры передней и задней бабки, а также плоскость подручника должны совпадать. В противном случае обработка заготовки будет невозможна.

В идеале, самодельный токарный станок по дереву должен выглядеть так:

Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть.

Если вы будете работать на верстаке – станина прикручивается к столешнице. Тогда ножки не понадобятся. Можно вообще обойтись без рамы – тогда все элементы раз и навсегда прикручиваются к верстаку, и более не перемещаются.

Несколько советов по использованию

Возможно они покажутся излишними, но лучше как говорится «перебдеть».

1. Заготовка должна вращаться на вас (и соответственно на режущую кромку инструмента)
2. Перед началом обработки резцами, необходимо придать заготовке форму, приближенную к цилиндрической (разумеется, по возможности). Для этого можно использовать рашпиль, прижимая его плоскостью
3. Резец безопаснее прижимать к заготовке не под прямым, а под острым углом. Затем, по мере придания формы, не отрывая от поверхности, выводить угол на прямой
4. Не надо стараться получить гладкую поверхность с помощью режущего инструмента. Шлифовка производится наждачной бумагой. Только не забудьте одеть рукавицы – от трения можно обжечь руки
5. Твердые породы дерева обрабатываются на высоких скоростях, мягкие на малых оборотах.

Станок начального уровня

Если рассмотренная конструкция слишком сложная – вернемся к варианту, как сделать токарный станок по дереву из дрели или шуруповерта. Разумеется, элементы художественной отделки на таком оборудовании не выточить. Но изготовить ручку для напильника или сковороды – запросто.

Достаточно закрепить дрель на ровном основании с помощью зажима для шейки инструмента. А напротив, строго соосно, установить заднюю бабку.

Разумеется, незачем стремиться к эстетическому идеалу, как на эскизе. Главное – чтобы конструкция получилась прочной и удобной.

И наконец, главный бонус – дрелью по прежнему можно будет пользоваться по назначению.

Планы по изготовлению токарных инструментов для деревообработки

Товаров: 7.

Показаны 1 — 7 из 7 позиций

• 19,50 € В наличии

  Чертежи токарного и дискового шлифовального станка

  Подробные чертежи самодельного токарного и дискового шлифовального станка для небольших мастерских по дереву и деревообработки. с дешевыми и легкодоступными материалами. Шлифовальный диск 250 мм с наклонным столом с левой стороны. Поддерживает другие аксессуары на этом веб-сайте, такие как шлифовальный станок и система для заточки стамесок и ножей.

  19,50 €

• 15,00 € В наличии

  Чертежи ленточной и шлифовальной машины

  Подробные чертежи самодельной шлифовальной станции для небольших мастерских по дереву или деревообработки. Ленточная шлифовальная машина и шлифовальная машина для измерения толщины, которые можно прикрепить к токарному станку и дисковой шлифовальной машине на этом веб-сайте. Простая, легкая конструкция из дешевых и легкодоступных материалов. Чертежи токарных станков продаются отдельно.

  15,00 €

• 3,00 € В наличии

  Токарные станки для заточки стамесок

  Подробные чертежи самодельного станка для заточки стамесок, которые можно прикрепить к токарному станку, на этом сайте. Простая, легкая конструкция из недорогих материалов. Это позволит вам заточить на токарном станке почти все виды токарных резцов по дереву. Чертежи токарного станка и шлифовального круга продаются отдельно.

  3,00 €

• 15,00 € В наличии

  Многоцелевая рабочая станция с вращающимся инструментом Чертежи

  Подробные планы самодельной рабочей станции 3-в-1 для использования с вращающимися инструментами типа Dremel. Проекты «сделай сам», такие как маркетри, мастерские и инкрустации. Многоцелевая рабочая станция выполняет три функции: мини-дрель, фрезерный стол и токарный станок.

  15,00 €

• 0,00 € В наличии

  Чертежи лицевой панели и патрона токарного станка

  Бесплатные подробные чертежи самодельной лицевой панели и патрона токарного станка. Простая, легкая в сборке конструкция. Идеально подходит для использования с самодельным токарным станком на этом сайте. Это позволит вам делать чашки, миски и тарелки.

  0,00 €

• 5,00 € В наличии

  Токарный станок для заточки ножей Схемы приспособления

  Подробные чертежи изготовления приспособления для заточки ножей. Это позволит вам заточить практически любой нож быстро, удобно и точно. Инновационный шлифовальный круг с наждачной бумагой. Вы можете быстро переключаться между зернистостью, и она не деформируется, в отличие от каменных кругов. Эта система заточки предназначена для использования с моим самодельным токарным станком. Токарные планы…

  5,00 €

• 3,00 € В наличии

  Чертежи складного ножа

  Детальные чертежи самодельного складного ножа, идеально подходящего для резьбы по дереву. Вдохновлен знаменитыми испанскими ножами от Taramundi. Их легко сделать, с простой конструкцией. Трение между лезвием и деревом действует как запирающий механизм. Я переработал старый стальной пильный диск, чтобы сделать лезвие. Широко используется в DIY и деревообработке.

  3,00 €

Показаны 1 — 7 из 7 позиций

В конструкции используются различные элементы, которые значительно облегчают нашу задачу. Одним из них, и очень популярным среди мастеров, может быть самодельный токарный станок по дереву . Так что в этом смысле для тех, кто любит собирать свои инструменты, покупка шаблонов для токарных станков по дереву становится отличным вариантом, чтобы лучше выполнять выполняемую работу.

В Paoson мы понимаем это, поэтому мы предоставляем в ваше распоряжение широкий спектр чертежей токарных станков по дереву, с помощью которых вы можете создавать и воссоздавать такие инструменты.

Отличный каталог самодельных токарных станков по дереву и чертежей для токарной обработки по дереву

Если вы искали токарный станок по дереву определенной конструкции или самодельный мини-станок, и вам было трудно его найти, Paoson, несомненно, может удовлетворить ваши требования. С течением времени и напряженной работы мы росли, и теперь мы рады сообщить, что являемся одним из лучших вариантов, когда речь идет о покупке детальных проектов и планов по изготовлению самодельного токарного станка по дереву или токарных станков по дереву своими руками.

Все наши проекты соответствуют самым высоким стандартам качества. Мы много лет работали над планами и проектами DIY, поэтому наш опыт гарантирует надлежащую функциональность каждого из планов и инструкций, которые мы предлагаем. Итак, хотите ли вы мини-токарный станок своими руками, самодельный деревообрабатывающий станок, самодельный токарный станок или мини-токарный станок своими руками.

Качество по непревзойденным ценам

Как и разнообразие, качество становится одним из стандартов Paoson. Каждый из самодельных токарных станков по дереву , которые мы предлагаем, имеет сертификат качества. Мы также знаем, что цены являются поворотным моментом, когда дело доходит до выбора того или иного места для покупки. В Paoson мы предлагаем качество без повышения стоимости товаров.

Качество также в нашем сервисе, поэтому, если у вас есть какие-либо вопросы или предложения, мы предлагаем различные способы связи, с помощью которых вы можете связаться с нами. Мы будем рады встретиться с вами и развеять ваши сомнения.

Как построить токарный станок по дереву

Опубликовано:

22 апреля 2021 г. · Обновлено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход с рекламы

Построить токарный станок по дереву не так уж сложно, если правильно руководство, инструменты и материалы под рукой, вы сможете сделать один. Это может занять некоторое время, но конечный продукт полностью стоит потраченного времени.

В этой статье мы собрали 20 чертежей токарного станка по дереву своими руками, которые покажут вам, как сделать свой собственный токарный станок по дереву. Готовы ли вы построить один? Ознакомьтесь с планами ниже и сделайте свой выбор.

Содержание

1. Мини-токарный станок по дереву своими руками

При изготовлении токарного станка основной его частью является основание. Основа этого дерева сделана из трех 1/2-дюймовых еловых фанер, соединенных вместе полиуретановым строительным клеем. Две доски скрепляются вместе, чтобы дать им высохнуть. Затем изготовьте пазы и переднюю бабку. клей, рулетка, настольная пила и наждачная бумага.0003

Щелкните для получения более подробной информации

2. Самодельный токарный станок по дереву

Материалы, необходимые для изготовления этого токарного станка по дереву своими руками, включают доски из тополя, сосну, двигатель переменного тока, опорный блок, длинные болты, гайки, шайбы, шкивы, винты, и клиновидный ремень. Начните с изготовления основания токарного станка, вырежьте и соберите по 2 части досок из тополя и сосны таким образом, чтобы у вас получилось две рейки и две ножки. Затем изготовьте упор для инструмента, переднюю и заднюю бабки.

Щелкните для получения более подробной информации

3. Как собрать токарный станок по дереву

Создание электроинструмента своими руками — это очень здорово. Улучшает навыки работы с деревом. Вот еще один мощный инструмент, который очень важен в области деревообработки. Соберите материалы и инструменты, необходимые для проекта, затем вырежьте детали корпуса и передней бабки. Соберите базу, и все готово.

4. Сверлильный станок по дереву своими руками

Изготовлен из твердой древесины, резьбовых болтов, тройниковых гаек, длинных толстых болтов, сверлильного станка, ножовки, напильника, отвертки, винтов, подшипников, измерительной ленты, зажимов, настольного райдера, и шайбы. Сначала соберите шпиндель, снимите одно колесо с валом в сторону от ступичного подшипника. После этого соберите приводной центр и выровняйте их, и все готово.

Нажмите, чтобы узнать подробности

5. Как сделать токарный станок по дереву

Материалы, необходимые для сборки этого станка по дереву, включают металл, старый велосипед, дрель, паяльник, рулетку и пилу. Разберите старый велосипед и снимите с него металлический стационар. Затем соберите другие материалы и начните строить токарный станок. Это очень просто и дешево, потому что большинство материалов являются переработанными.

6. Деревянный токарный станок «сделай сам»

Он изготовлен из дерева, столярного клея, шурупов, дисковой шлифовальной машины, зажимов для штанг, рабочего стола 3 в 1, кулачкового космоса, С-образных зажимов с длинным вылетом, сверлильного станка, направляющей сверла, деревянных ручек, и деревянные тиски. Начните с вырезания всех необходимых кусков дерева. Сделайте надрезы на основе и приклейте к ней перекладины купола. Соберите переднюю и заднюю бабки, и все готово.

7. Самодельный токарный станок по дереву

Этот токарный станок по дереву сделан из фанеры, дерева, шурупов, дрели, шлифовальной машины и клея. Начните с того, что сделайте два отверстия в фанере, затем прорежьте отверстия, чтобы сделать более длинное отверстие. Затем прикрутите два длинных бруска к обеим сторонам фанеры. Сделайте аналогичную, но небольшую коробку в качестве крепления для дрели. Просверлите отверстия в деталях, окружающих дрель, и прикрепите деревянный брусок перед дрелью в качестве держателя.

8. Как сделать мини-токарный станок

Это сделано из дерева, клея, шурупов, дрели, болтов, шайб, гаек, подшипников скейтборда, маркера, торцовочной пилы и коробки для нарезки. Начните с вырезания всех кусков дерева, необходимых для основания и подручника. Затем соберите основание и подручник. Соберите переднюю бабку и прикрепите ее к токарному станку. Это очень просто и понятно.

9. Подставка для токарного станка по дереву своими руками

Материалы, необходимые для этой подставки для токарного станка по дереву своими руками, включают фанеру, клен, стопорные ролики, винты, токарный станок JET, параллельные зажимы JET, приспособление для карманных отверстий, приспособление для шарниров, циркулярную пилу, настольную пилу. , эксцентриковая шлифовальная машина, фрезер и аккумуляторная дрель. Четко определенный план очень важен для этого проекта. Тем не менее, вы можете скачать план этой стойки токарного станка, нажав на ссылку ниже. Как только вы получите план, начните с создания шкафа для подставки, а затем сделайте выдвижной ящик для хранения.

Щелкните для получения более подробной информации

10. Как сделать пеногенератор из дерева

Он сделан из сосны, тополя, болтов, шайб, гаек, шкивов, блока подшипников и двигателя. Начните с изготовления основания токарного станка, затем подручника, задней бабки и передней бабки.

Щелкните для получения более подробной информации

11. Изготовление токарного станка по дереву своими руками

Начните с изготовления основания станка. Соедините две березовые фанеры толщиной 3/4 дюйма, но в качестве альтернативы вы можете использовать еловую фанеру толщиной 3,5 дюйма. Выберите любой из вариантов и соедините детали строительным клеем. Затем изготовьте упор для инструмента, заднюю бабку, переднюю бабку и другие части токарного станка.

Нажмите, чтобы узнать подробнее

12. Мини-токарный станок по дереву своими руками

Для этого вам понадобится МДФ, длинные болты, винты, гайки, шайба, ремень, шкивы, дрель, наждачная бумага и рулетка. Сделайте базу для токарного станка, изготовьте подручник и заднюю бабку. Как только это будет сделано, сделайте переднюю бабку, и все готово.

Щелкните для получения более подробной информации

13.

Токарный станок по дереву своими руками

Он сделан из металла, паяльника, электрической шлифовальной машины и краски. Начните с разрезания металла на куски, затем соберите каркас для основания и прикрутите их паяльником. После этого приступайте к сборке машины на базе.

14. Самодельный мощный токарный станок

Этот токарный станок по дереву сделан из дерева, металла, паяльника, торцовочной пилы, клея, электрической шлифовальной машины и винтов. Разрежьте древесину на куски и привинтите стальной стержень к основанию. Приклейте подставку для инструмента на основание перед металлическим стержнем. После этого прикрепите другие компоненты, и все готово.

15. Токарный станок по дереву своими руками

Материалы, необходимые для сборки этого токарного станка по дереву, включают фанеру, ножовку, шкивы, двигатель, шлифовальную машину, дрель, винты и стальной стержень. Начните с изготовления крепления для двигателя. Сделайте кабину для мотора из кусочков деревянных брусков, затем соберите шкив и соедините все вместе.

16. Как сделать токарный станок

Этот токарный станок сделан из металла, паяльника, составных зажимов и наборов для пайки. Начните с разрезания металлического стержня на части, затем просверлите отверстия на обоих краях металлических частей. Прорежьте отверстия паяльником, чтобы получилось одно длинное и широкое отверстие. Соберите другой компонент токарного станка на металлическом стержне, и все готово.

17. Самодельный токарный станок по дереву

Материалы, необходимые для изготовления этого большого дерева своими руками, включают дерево, старый двигатель и зубчатые колеса. Начните с изготовления основания токарного станка, затем сделайте пазы и заднюю бабку. Соберите бабку и соедините все вместе.

Нажмите, чтобы узнать подробнее

18. Как построить токарный станок по дереву

Для этого понадобятся деревянные бруски, металлический стержень, шурупы, дрель, деревянная доска и двигатель. Он очень прост и быстр в настройке, на сборку уходит до 30 минут. Просверлите отверстия в центре нижней части деревянного бруска, затем соберите два бруска на деревянной доске с помощью шурупов с обоих краев. Пропустите металлический стержень через отверстия в третьей части, которая является самой высокой, затем проденьте металлический стержень через отверстия в блоке по обоим краям доски.

Щелкните, чтобы получить более подробную информацию

19, Как сделать токарный станок по дереву с нуля

Материалы, необходимые для этого токарного станка по дереву своими руками, включают шкивы, ремни, двигатель, фанеру из балтийской березы, винты, дюбели, клей, болты, гайки. , шайбы и торцовочная пила.

Склейте вместе 3 куска фанеры для шкива перед двигателем, просверлите большое отверстие в центре и проденьте его через двигатель, сделайте вокруг него канавку и поместите ремень в канавку.

Затем просверлите два отверстия рядом друг с другом на 4 кусках фанеры и соедините их дюбелями через отверстия. После этого сделайте большое отверстие в центре шкива и прикрепите их к задней части мотора. Руководство по созданию этого с нуля можно найти по ссылке ниже.

20. Как сделать мини-токарный станок за 3 минуты

Этот мини-токарный станок очень прост в настройке. Его делают из куска деревянной доски, деревянного лома, дрели, наждачной бумаги и дюбелей. К краям досок заранее прикрепите два деревянных кирпича. Затем обведите форму сверла на противоположной стороне доски. Плотно прикрутите сверло к форме и приклейте перед ней один деревянный кирпич.
