Токарный станок корвет 403 цена: Токарный станок по металлу Корвет-403 — цена, отзывы, характеристики с фото, инструкция, видео

Содержание

Токарный станок по металлу Корвет-403 — цена, отзывы, характеристики с фото, инструкция, видео

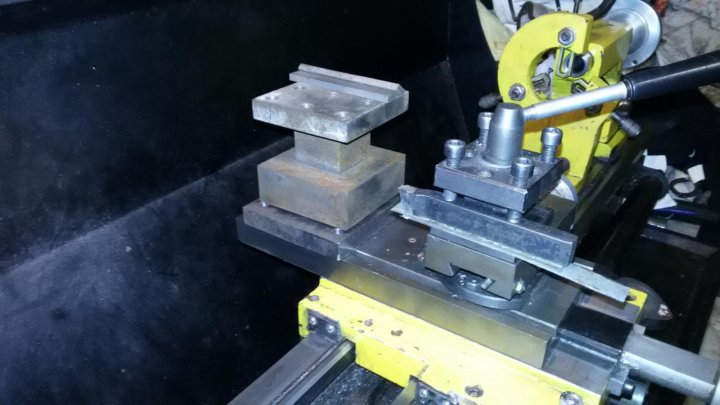

Настольный токарный металлообрабатывающий станок модели «Корвет-403» предназначен для токарной обработки металла и всех видов пластмасс.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в следующих условиях:

  • температура окружающей среды от 1 до 35 °С
  • относительная влажность воздуха до 80% при температуре 25 °С

На токарном станке «Корвет» можно выполнять следующие виды токарных работ: цилиндрическое, фасонное и коническое точение, торцевание, нарезание метрической и дюймовой резьбы, сверление, растачивание, снимать фаски, выбирать галтели. Для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон.

Для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета. При установке планшайбы можно выполнять токарную операцию со смещением от центра вращения. Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента.

На станок установлен асинхронный двигатель. Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки. Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания. Реверс вращения шпинделя. Реверс автоматической подачи. Ступенчатая регулировка частоты вращения шпинделя. Коробка передач для изменения скорости автоматической подачи суппорта. Комплект сменных шестерен дает возможность нарезать метрическую и дюймовую резьбу практически с любым шагом.

Станок имеет таблицу для настройки станка при нарезании резьбы. Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы. Для точной подачи суппортов имеются лимбы с делением шкалы 0. 025мм. Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта. Поворотный суппорт для конического точения деталей небольшой длины. Для конического точения деталей большой длины задняя бабка имеет боковое смешение, которое выставляется по шкале. Станок комплектуется поддоном. Для безопасной работы имеется защитный кожух с концевым выключателем.


ХарактеристикаЗначение
Номинальная потребляемая мощность двигателя, Вт750
Номинальное напряжение питания, В/Гц220/50
Тип электродвигателяасинхронный
Передачаременная
Число скоростей6
Частота вращения шпинделя на холостом ходу, об/мин100; 250; 350; 500; 900; 1800
Расстояние между центрами, мм750
Диаметр сквозного отверстия шпинделя, мм20
Конус шпинделя, Морзе№3
Конус задней бабки, Морзе№2
Максимальный диаметр обработки над станиной, мм220
Ход поперечного суппорта, мм110
Ход поворотного суппорта, мм50
Шаг нарезаемой метрической резьбы, мм0,5 — 3
Шаг нарезаемой дюймовой резьбы, дюйм8 — 56
Скорость автоматической подачи, мм/об0,11 — 0,3
Максимальная глубина точения за 1 проход , мм0. 3
Радиальное биение шпинделя, мм0.01
Максимальный размер державки резца, мм13х13
Масса Корвет-403 нетто/брутто, кг120/150
Размер упаковки (ДхШхВ), мм1300х560х560

Комплектация за дополнительную плату

Патрон 3-х кулачковый ф100мм К402,403 ( арт. 23309 )

8 190p

Люнет неподвижный для токарного станка по металлу Энкор Корвет К402/403 ( арт. 23310 )

2 320p

Люнет подвижный для токарного станка по металлу Энкор Корвет К402,403 ( арт. 23311 )

2 190p

Планшайба ф190 мм К402,403 ( арт.  23312 )

2 520p

Патрон 4-х кулачковый ф100мм К 402,403 ( арт. 23313 )

8 500p

Центр вращающийся МТ2 ( арт. 23314 )

1 800p

Патрон сверлильный 16мм В16 — МТ2 для Коврет ( арт. 23315 )

1 800p

Хомутик токарный ф38 мм ( арт. 23317 )

Хомутик токарный (малый) ф22 мм ( арт. 23318 )

Центр жесткий МТ3 ( арт. 23319 )

1 150p

Центр жесткий МТ2 ( арт. 23320 )

Комплект прихватов (универсальный) ( арт.  23321 )

9 470p

Набор токарных резцов по металлу 5 шт ( арт. 23360 )

1 810p

Набор токарных резцов по металлу 6 шт ( арт. 23361 )

2 010p

Набор токарных резцов по металлу 11 шт ( арт. 23362 )

3 720p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о Корвет-403:

Достоинства:

ремонт-кит, цена

Комментарий:

Расстояние между центрами 750 мм – как у станка «для взрослых») Хотя позиционируется как хобби-агрегат. Тут не только для любителя, а и для малого бизнеса пойдет. + набор шестерен и инструментов – все прислали вместе со станком.

Ответить

Оставить отзыв

Корвет-403 Станок токарно-винторезный настольный.

Паспорт, схема, описание, характеристики

Сведения о производителе токарно-винторезного станка Корвет-403

Поставщиком настольного токарно-винторезного станка Корвет-403 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж

  • Корвет-10 — станок круглопильный деревообрабатывающий переносной
  • Корвет-21 — станок рейсмусовый деревообрабатывающий переносной
  • Корвет-24 — станок строгальный деревообрабатывающий переносной
  • Корвет-27 — станок рейсмусовый деревообрабатывающий переносной
  • Корвет-31 — станок ленточнопильный вертикальный по дереву переносной
  • Корвет-42 — станок сверлильный настольный Ø 6 х 60
  • Корвет-51 — станок шлифовальный ленточный переносной
  • Корвет-71 — станок токарный по дереву Ø 250 х 420
  • Корвет-82 — станок фрезерный деревообрабатывающий переносной
  • Корвет-88 — лобзик электрический
  • Корвет-320 — станок многофункциональный деревообрабатывающий переносной
  • Корвет 400 — станок токарно-винторезный настольный Ø 180 х 300
  • Корвет 401 — станок токарно-винторезный настольный Ø 180 х 300
  • Корвет 402 — станок токарно-винторезный настольный Ø 220 х 500
  • Корвет 403 — станок токарно-винторезный настольный Ø 220 х 750
  • Корвет 407 — станок токарно-фрезерный настольный Ø 220 х 750

Корвет-403 станок токарно-винторезный настольный.

Назначение, область применения

Токарный станок по металлу Корвет 403 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Корвет 403 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ:

  • проточка и расточка цилиндрических, фасонных и конических поверхностей
  • сверление, снятие фасок
  • растачивание
  • отрезка
  • нарезание метрической резьбы
  • нарезание дюймовой резьбы
  • подрезка торцов
  • для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон
  • для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета
  • при установке планшайбы можно выполнять токарную операцию со смещением от центра вращения
  • широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Токарный станок Корвет 403 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок Корвет 403 может эксплуатироваться в следующих условиях:

  • температура окружающей среды от 1 до 35 °С
  • относительная влажность воздуха до 80 % при температуре 25 °С

Особенности конструкции токарного станка по металлу Корвет 403:

  • На станок установлен асинхронный двигатель
  • Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки
  • Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания
  • Реверс вращения шпинделя
  • Ступенчатая регулировка частоты вращения шпинделя
  • Коробка передач для изменения скорости автоматической подачи суппорта
  • Комплект сменных шестерен дает возможность нарезать метрическую и дюймовую резьбу практически с любым шагом
  • Станок имеет таблицу для настройки станка при нарезании резьбы
  • Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы
  • Для точной подачи суппортов имеются лимбы с делением шкалы 0.
    025мм
  • Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта
  • Поворотный суппорт для конического точения деталей небольшой длины
  • Для конического точения деталей большой длины задняя бабка имеет боковое смещение, которое выставляется по шкале
  • Станок комплектуется поддоном
  • Для безопасной работы имеется защитный кожух с концевым выключателем
  • Большой выбор оснастки

Общий вид токарно-винторезного станка Корвет-403


Расположение составных частей токарно-винторезного станка Корвет-403


Спецификация составных частей токарно-винторезного станка Корвет-403

  1. Ручка переключения направления автоматической подачи
  2. Кожух гитары
  3. Таблица настройки гитары
  4. Рычаг натяжения ремня
  5. Передняя бабка
  6. Переключатель направления вращения шпинделя
  7. Аварийный выключатель
  8. Кулачки трёхкулачкового патрона
  9. Трёхкулачковый самоцентрирующийся патрон
  10. Резцедержатель
  11. Ручка фиксации резцедержателя
  12. Суппорт поворотный
  13. Поперечный суппорт
  14. Центр задней бабки
  15. Пиноль задней бабки
  16. Ручка фиксации положения пиноли
  17. Задняя бабка
  18. Маховик перемещения пиноли
  19. Гайка фиксации положения задней бабки
  20. Станина
  21. Поддон для стружки
  22. Ходовой винт подачи каретки
  23. Индикатор нарезания резьбы
  24. Каретка
  25. Ручка управления разъёмной гайкой ходового винта
  26. Рычаг включения автоматической подачи
  27. Маховик подачи поворотного суппорта
  28. Маховик подачи поперечного суппорта
  29. Маховик ручной подачи каретки
  30. Шпиндель
  31. Защитный щиток
  32. Ручка переключения скорости автоматической подачи
  33. Таблица нарезания резьбы

Схема электрическая токарно-винторезного станка Корвет-403


Описание работы электрической схемы токарного станка Корвет-403

Станок подключается к розетке сети 220В, 50Гц с помощью вилки с заземляющим контактом.

Перед подключением необходимо проверить надёжность соединения станка с заземляющим контактом вилки.

Для включения станка необходимо:

  • установить защитный щиток в рабочее положение (в крайне нижнее) SB2
  • освободить кнопку аварийного отключения станка SB1, сдвинув крышку в сторону
  • выбрать направление вращения кулачкового патрона переключателем SA1
  • включить станок нажатием зелёной кнопки SB

Выключить станок можно четырьмя способами:

  • переключатель SA1 установить в нейтральное положение
  • откинуть защитный щиток в верхнее положение
  • нажать кнопку аварийного отключения
  • отключить сетевую вилку из розетки


  • Читайте также: Производители токарных станков в России



    Видео токарно-винторезного станка Корвет-403

    Технические характеристики станка Корвет-403

    Наименование параметраКорвет-400Корвет-401Корвет-402Корвет-403
    Основные параметры станка
    Наибольший диаметр заготовки над станиной, мм180180220220
    Наибольший диаметр заготовки над суппортом, мм
    Наибольшая длина заготовки в центрах (РМЦ), мм300300500750
    Рекомендуемая глубина точения за один проход, мм0,10,10,20,2
    Максимальная глубина точения за один проход, мм0,20,20,30,3
    Максимальный размер державки резца, мм8 х 810 х 1013 х 1313 х 13
    Максимальная масса заготовки обрабатываемой в патроне, мм123,5
    Максимальная масса заготовки обрабатываемой в центрах, мм120,5
    Шпиндель
    Диаметр сквозного отверстия в шпинделе, мм20202020
    Конус Морзе шпинделяМорзе 3Морзе 3Морзе 3Морзе 3
    Число ступеней частот прямого вращения шпинделяБ/сБ/с66
    Частота прямого вращения шпинделя, об/мин0. .1100, 0..25000..1100, 0..2500100, 250, 350, 500, 900, 1800100, 250, 350, 500, 900, 1800
    Число ступеней частот обратного вращения шпинделяБ/сБ/с66
    Частота обратного вращения шпинделя, об/мин0..1100, 0..25000..1100, 0..2500100, 250, 350, 500, 900, 1800100, 250, 350, 500, 900, 1800
    Диаметр токарного патрона, мм8080100100
    Наибольшее радиальное биение шпинделя, мм0,010,010,010,01
    Суппорт. Подачи
    Наибольшее продольное перемещение каретки суппорта, мм405
    Перемещение суппорта продольное на одно деление лимба, мм0,0250,0250,0250,025
    Наибольшее поперечное перемещение суппорта, мм6565110110
    Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,0250,025
    Наибольшее перемещение верхних (резцовых) салазок (поворотного суппорта), мм35355050
    Перемещение резцовых салазок на одно деление лимба, мм0,250,0250,0250,025
    Угол поворота резцовых салазок, град±45°±45°±45°±45°
    Число ступеней продольных подач суппортаБ/сБ/с
    Пределы продольных рабочих подач суппорта, мм/обБ/сБ/с0,12. .0,330,11..0,30
    Пределы рабочих поперечных подач суппорта, мм/обнетнетнетнет
    Количество нарезаемых резьб метрических991212
    Пределы шагов нарезаемых резьб метрических, мм0,4..2,00,5..2,50,5..3,00,5..3,0
    Пределы шагов нарезаемых резьб дюймовыхнетнет8..568..56
    Пределы шагов нарезаемых резьб модульныхнетнетнетнет
    Пределы шагов нарезаемых резьб питчевыхнетнетнетнет
    Задняя бабка
    Конус Морзе задней бабки№2№2№2№2
    Наибольшее перемещение пиноли, мм40404040
    Электрооборудование
    Номинальное напряжение питания, В220 в 50 Гц220 в 50 Гц220 в 50 Гц220 в 50 Гц
    Электродвигатель главного привода, кВт0,4 коллекторный0,5 коллекторный0,750,75
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм770 х 330 х 330850 х 305 х 3201030 х 480 х 4751250 х 480 х 475
    Масса станка, кг3738105120

      Список литературы:

    1. Ачеркан Н. С. Металлорежущие станки, Том 1, 1965
    2. Батов В.П. Токарные станки, 1978
    3. Белецкий Д.Г. Справочник токаря-универсала, 1987
    4. Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952
    5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
    6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
    7. Локтева С.Е. Станки с программным управлением, 1986
    8. Модзелевский А. А., и др. Токарные станки, 1973
    9. Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970
    10. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
    11. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
    12. Тепинкичиев В.К. Металлорежущие станки, 1973
    13. Чернов Н. Н. Металлорежущие станки, 1988
    14. Завгороднев П. И. Работа оператора на станках с программным управлением, 1981
    15. Косовский В.Л. и др. Программное управление станками и промышленными роботами 1989
    16. Сергиевский Л. В. Пособие наладчика станков с ЧПУ 1991

    Связанные ссылки. Дополнительная информация

    Корвет-403 Паспорт настольного токарного станка, (pdf) 4,7 Мб, Скачать


    Корвет-403 Схема и детали сборки настольного токарного станка, (pdf) 2,9 Мб, Скачать


Продукция

Заказать

Новости


Чокка Корвет | Дилерский центр новых и подержанных автомобилей Corvette, обслуживающий район

Нью-Джерси, Нью-Йорка и Филадельфии Перейти к основному содержанию

Скрыть Показать
