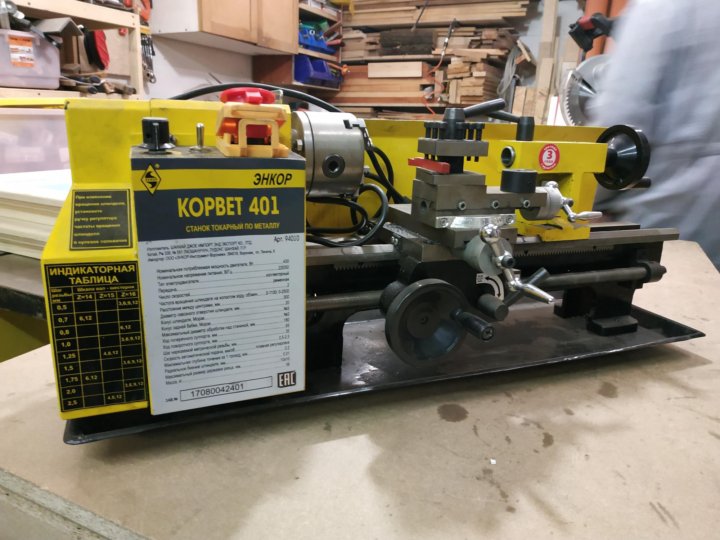

Токарный станок корвет 401 цена: Токарный станок по металлу Корвет 401 — цена, отзывы, характеристики с фото, инструкция, видео

Токарный станок по металлу Корвет 401 — цена, отзывы, характеристики с фото, инструкция, видео

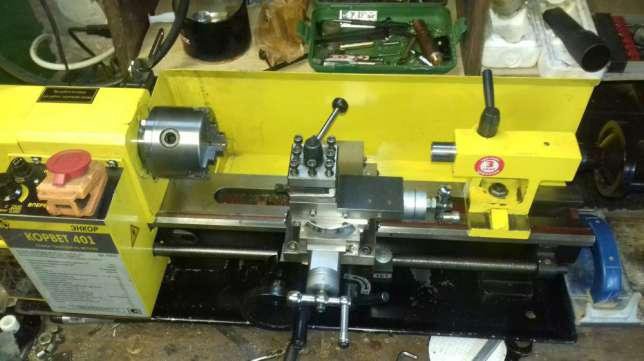

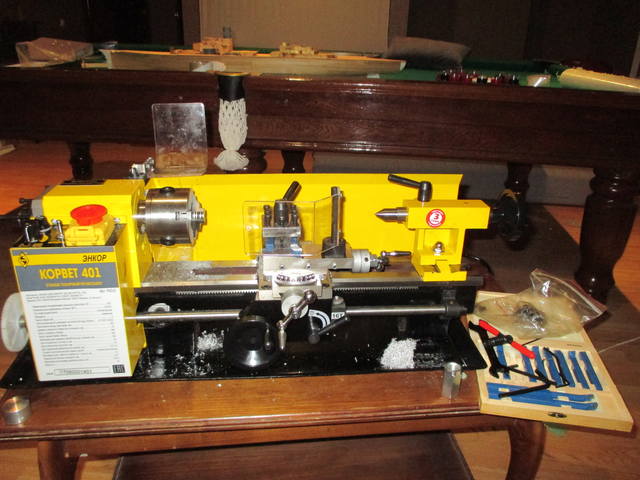

Cтанок токарный по металлу Энкор Корвет 401 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

На токарном станке «Корвет» можно выполнять следующие виды токарных работ: цилиндрическое, фасонное и коническое точение, торцевание, нарезание метрической резьбы, сверление, растачивание, снимать фаски, выбирать галтели. Для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон.

Для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета. При установке планшайбы можно выполнять токарную операцию со смещением от центра вращения. Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента.

Малые габариты, низкий уровень шума, возможность подключения станка к бытовой электросети позволяют заниматься техническим творчеством на дому.

Особенности станка

• Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки.
• Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания.
• Реверс вращения шпинделя.
• Реверс подачи каретки.
• Плавная регулировка вращения шпинделя в двух диапазонах.
• Комплект сменных шестерен дает возможность нарезать метрическую резьбу практически с любым шагом.

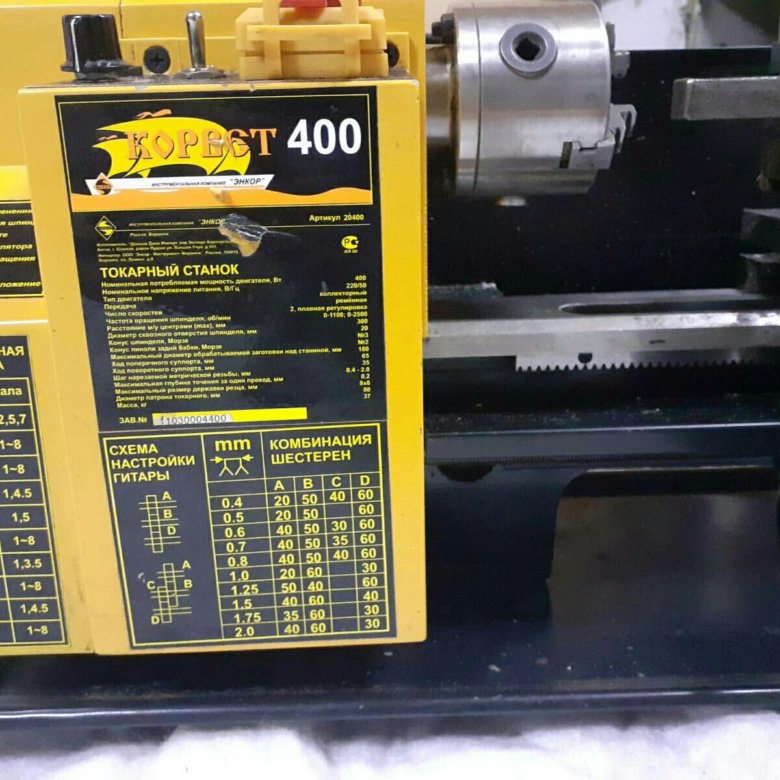

• Станок имеет таблицу для настройки станка при нарезании резьбы.
• Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы.
• Для точной подачи суппортов имеются лимбы с делением шкалы 0.025мм.
• Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта.
• Поворотный суппорт для конического точения деталей небольшой длины.
• Для конического точения деталей большой длины задняя бабка имеет боковое смешение, которое выставляется по шкале.
• Станок комплектуется поддоном.
• Для безопасной работы имеется защитный кожух с концевым выключателем.
• Большой выбор оснастки.

Характеристика	Значение
Максимальный диаметр обработки над станиной, мм	180
Расстояние между центрами, мм	300
Диаметр сквозного отверстия шпинделя, мм	20
Конус шпинделя, Морзе	№3
Конус задней бабки, Морзе	№2
Ход поперечного суппорта, мм	65
Ход поворотного суппорта, мм	35
Шаг нарезаемой метрической резьбы, мм	0,5 — 2,5
Скорость автоматической подачи, мм/об	плавн. регулир.
Максимальная глубина точения за 1 проход , мм	0.2
Радиальное биение шпинделя, мм	0.01
Максимальный размер державки резца, мм	10х10
Передача	ременная
Число скоростей	2, плавная регулировка
Частота вращения шпинделя на холостом ходу, об/мин	0-1100;0-2500
Номинальная потребляемая мощность двигателя, Вт	500
Номинальное напряжение питания, В/Гц	220/50
Тип электродвигателя	коллекторный
Масса Корвет 401 нетто/брутто, кг	36/40
Размер упаковки (ДхШхВ), мм	750х330х310

Стандартная комплектация:

• Станок токарный 1 шт.
• Кулачки обратные (3 шт.) 1 компл.
• Ключ патрона 1 шт.
• Ручка 6 шт.
• Масленка 1 шт.
• Шестерни для нарезания резьбы (8 шт.) 1 компл.
• Предохранитель 1 шт.
• Ключ шестигранный 6 шт.
• Вал-шестерня Z =14, Z = 15 2 шт.
• Ключ рожковый 14×17 1 шт.
• Руководство по эксплуатации 1 экз.
• Упаковка 1 шт.

Комплектация за дополнительную плату:

• 23300 Люнет неподвижный (малый) К401
• 23301 Люнет подвижный (малый) К 401
• 23302 Планшайба ф125 мм К401
• 23303 Патрон 4-х кулачковый ф80 К401
• 23304 Патрон 3-х кулачковый ф80 К401
• 23314 Центр вращающийся МТ2
• 23315 Патрон сверлильный 16 мм
• 23316 Патрон сверлильный 13 мм
• 23317 Хомутик токарный ф38 мм
• 23318 Хомутик токарный (малый) ф22 мм
• 23319 Центр жесткий МТ 3
• 23320 Центр жесткий МТ 2
• 23360 Набор токарных резцов по металлу из 5 шт.
• 23361 Набор токарных резцов по металлу из 6 шт.
• 23362 Набор токарных резцов по металлу из 11 шт.

Отзывы о Корвет 401:

Достоинства:

Цена, размеры, тихий

Комментарий:

Спасибо производителю, что честно указывает в паспорте родину изделия – Китай, а не как можно подумать из названия. Ожидал набор «пересобери все сам», но, как ни странно, все обошлось. Может и повезло, но станок без всяких доработок уверенно точит с хорошей точностью. Конечно, он не для больших нагрузок, но это и не та ценовая категория.

Покупал(а) для:

Мелкой слесарной работы

Ответить

Достоинства:

Работает после переборки

Недостатки:

Качество сборки

Комментарий:

Такое впечатление, что китайцы уже поняли, что их станки все равно перебирают, и вообще перестали что-то настраивать/затягивать. Разобрал и собрал практически полностью, попутно смазал. Иногда диву даешься азиатской изобретательности – один отверстие под углом просверлили, второй не стал заморачиваться переделкой и деталь подогнул) В целом, после доработки пользовать можно.

Покупал(а) для:

Малого бизнеса

Ответить

Оставить отзыв

Корвет-401 Станок токарно-винторезный настольный. Паспорт, схема, описание, характеристики

Сведения о производителе токарно-винторезного станка Корвет-401 Поставщиком настольного токарно-винторезного станка Корвет-401 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru. Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года. Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж Корвет-10 — станок круглопильный деревообрабатывающий переносной Корвет-21 — станок рейсмусовый деревообрабатывающий переносной Корвет-24 — станок строгальный деревообрабатывающий переносной Корвет-27 — станок рейсмусовый деревообрабатывающий переносной Корвет-31 — станок ленточнопильный вертикальный по дереву переносной Корвет-42 — станок сверлильный настольный Ø 6 х 60 Корвет-51 — станок шлифовальный ленточный переносной Корвет-71 — станок токарный по дереву Ø 250 х 420 Корвет-82 — станок фрезерный деревообрабатывающий переносной Корвет-88 — лобзик электрический Корвет-320 — станок многофункциональный деревообрабатывающий переносной Корвет 400 — станок токарно-винторезный настольный Ø 180 х 300 Корвет 401 — станок токарно-винторезный настольный Ø 180 х 300 Корвет 402 — станок токарно-винторезный настольный Ø 220 х 500 Корвет 403 — станок токарно-винторезный настольный Ø 220 х 750 Корвет 407 — станок токарно-фрезерный настольный Ø 220 х 750 Корвет-401 станок токарно-винторезный настольный. Назначение, область применения Токарный станок по металлу Корвет 401 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения. Токарный станок Корвет 401 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ: проточка и расточка цилиндрических, фасонных и конических поверхностей сверление, снятие фасок растачивание отрезка нарезание метрической резьбы подрезка торцов Для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон Для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета При установке планшайбы можно выполнять токарную операцию со смещением от центра вращения Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента Традиционная наглядная компоновка станка Корвет 401 в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации. В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен. Токарный станок Корвет 401 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц. Станок Корвет 401 может эксплуатироваться в следующих условиях: температура окружающей среды от 1 до 35 °С относительная влажность воздуха до 80 % при температуре 25 °С Особенности конструкции токарного станка по металлу Корвет 401: На станок установлен коллекторный двигатель Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания Реверс вращения шпинделя Реверс подачи каретки Плавная регулировка вращения шпинделя в двух диапазонах Комплект сменных шестерен дает возможность нарезать метрическую резьбу практически с любым шагом Станок имеет таблицу для настройки станка при нарезании резьбы Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы Для точной подачи суппортов имеются лимбы с делением шкалы 0. 025 мм Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта Поворотный суппорт для конического точения деталей небольшой длины Для конического точения деталей большой длины задняя бабка имеет боковое смешение, которое выставляется по шкале Станок комплектуется поддоном для сбора стружки Для безопасной работы имеется защитный кожух с концевым выключателем Большой выбор оснастки Общий вид токарно-винторезного станка Корвет-401 Расположение составных частей токарно-винторезного станка Корвет-401 Расположение составных частей токарно-винторезного станка Корвет-401. Смотреть в увеличенном масштабе Спецификация составных частей токарно-винторезного станка Корвет-401 Передняя бабка Фланец шпинделя Трёхкулачковый самоцентрирующийся патрон Защитный щиток Кулачки патрона Болты крепления резца Резцедержатель Ручка фиксации резцедержателя Центр задней бабки Пиноль задней бабки Ручка фиксации положения пиноли в задней бабке Задняя бабка Маховик подачи пиноли задней бабки Гайка крепления задней бабки Салазки станины Станина Опора винта подачи каретки Ручка подачи поворотного суппорта Ходовой винт подачи каретки Суппорт поворотный Индикатор нарезания резьбы Рычаг включения автоматической подачи Ручка подачи поперечного суппорта Каретка Поперечный суппорт (резцовые салазки) Маховик ручной подачи каретки Колпак щеток электродвигателя Поддон для стружки Ножка резиновая Индикаторная таблица нарезания резьбы Защитный кожух гитары Ручка регулировки скорости Переключатель направления вращения шпинделя Вперед, Выключить, Назад Аварийный выключатель Рычаг переключения скорости в диапазоне Высокая, Низкая скорости Рычаг установки направления подачи каретки с позициями Вперед, Нейтральная, Назад Схема сборки токарно-винторезного станка Корвет-401 Схема сборки токарно-винторезного станка Корвет-401. Смотреть в увеличенном масштабе Схема электрическая токарно-винторезного станка Корвет-401 Описание работы электрической схемы токарного станка Корвет-401 Станок подключается к розетке сети 220В. 50Гц с помощью вилки с заземляющим контактом. Перед подключением необходимо проверить надёжность соединения станка с заземляющим контактом вилки. Для включения станка необходимо: установить регулятор скорости в исходное положение, поворачивая его против часовой стрелки до щелчка освободить кнопку аварийного отключения станка SB 1, сдвинув крышку в сторону выбрать направление вращения кулачкового патрона переключателем SA1 включить вращение, поворачивая регулятор скорости Р по часовой стрелке и установить требуемые обороты Изменение частоты вращения прямо пропорционально напряжению, поступающему от преобразователя AR1. Выключить станок можно тремя способами: поворачивая регулятор Р против часовой стрелки до щелчка нажатием кнопки аварийного отключения выведением подключающей вилки из розетки В любом случае, для возобновления работы включить вращение можно только так, как было описано выше. Поэтому для временного отключения вращения пользуйтесь регулятором, плавно уменьшая частоту вращения. Кнопку аварийного отключения используйте по назначению. От перегрузок и короткого замыкания электрооборудование станка защищено предохранителем FU1. В случае его перегорания установите аналогичный предохранитель или обратитесь в центр сервисного обслуживания. Читайте также: Производители токарных станков в России Видео токарно-винторезного станка Корвет-401 Технические характеристики станка Корвет-401 Наименование параметра Корвет-400 Корвет-401 Корвет-402 Корвет-403 Основные параметры станка Наибольший диаметр заготовки над станиной, мм 180 180 220 220 Наибольший диаметр заготовки над суппортом, мм Наибольшая длина заготовки в центрах (РМЦ), мм 300 300 500 750 Рекомендуемая глубина точения за один проход, мм 0,1 0,1 0,2 0,2 Максимальная глубина точения за один проход, мм 0,2 0,2 0,3 0,3 Максимальный размер державки резца, мм 8 х 8 10 х 10 13 х 13 13 х 13 Шпиндель Диаметр сквозного отверстия в шпинделе, мм 20 20 20 20 Конус Морзе шпинделя Морзе 3 Морзе 3 Морзе 3 Морзе 3 Число ступеней частот прямого вращения шпинделя Б/с Б/с 6 6 Частота прямого вращения шпинделя, об/мин 0. .1100, 0..2500 0..1100, 0..2500 100, 250, 350, 500, 900, 1800 100, 250, 350, 500, 900, 1800 Число ступеней частот обратного вращения шпинделя Б/с Б/с 6 6 Частота обратного вращения шпинделя, об/мин 0..1100, 0..2500 0..1100, 0..2500 100, 250, 350, 500, 900, 1800 100, 250, 350, 500, 900, 1800 Диаметр токарного патрона, мм 80 80 100 100 Наибольшее радиальное биение шпинделя, мм 0,01 0,01 0,01 0,01 Торможение шпинделя нет нет нет нет Блокировка рукояток нет нет нет нет Суппорт. Подачи Наибольшее продольное перемещение каретки суппорта, мм 405 Перемещение суппорта продольное на одно деление лимба, мм 0,025 0,025 0,025 0,025 Наибольшее поперечное перемещение суппорта, мм 65 65 110 110 Перемещение суппорта поперечное на одно деление лимба, мм 0,025 0,025 0,025 0,025 Наибольшее перемещение верхних (резцовых) салазок (поворотного суппорта), мм 35 35 50 50 Перемещение резцовых салазок на одно деление лимба, мм 0,25 0,025 0,025 0,025 Угол поворота резцовых салазок, град ±45° ±45° ±45° ±45° Число ступеней продольных подач суппорта Б/с Б/с Пределы продольных рабочих подач суппорта, мм/об Б/с Б/с 0,12. .0,33 0,11..0,30 Пределы рабочих поперечных подач суппорта, мм/об нет нет нет нет Количество нарезаемых резьб метрических 9 9 12 12 Пределы шагов нарезаемых резьб метрических, мм 0,4..2,0 0,5..2,5 0,5..3,0 0,5..3,0 Пределы шагов нарезаемых резьб дюймовых нет нет 8..56 8..56 Пределы шагов нарезаемых резьб модульных нет нет нет нет Пределы шагов нарезаемых резьб питчевых нет нет нет нет Задняя бабка Конус Морзе задней бабки №2 №2 №2 №2 Наибольшее перемещение пиноли, мм 40 40 40 40 Электрооборудование Номинальное напряжение питания, В 220 в 50 Гц 220 в 50 Гц 220 в 50 Гц 220 в 50 Гц Электродвигатель главного привода, кВт 0,4 коллекторный 0,5 коллекторный 0,75 0,75 Габариты и масса станка Габариты станка (длина ширина высота), мм 770 х 330 х 330 850 х 305 х 320 1030 х 480 х 475 1250 х 480 х 475 Масса станка, кг 37 38 105 120 Список литературы: Ачеркан Н. С. Металлорежущие станки, Том 1, 1965 Батов В.П. Токарные станки, 1978 Белецкий Д.Г. Справочник токаря-универсала, 1987 Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952 Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62) Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20) Локтева С.Е. Станки с программным управлением, 1986 Модзелевский А. А., и др. Токарные станки, 1973 Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970 Пикус М.Ю. Справочник слесаря по ремонту станков, 1987 Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980 Тепинкичиев В.К. Металлорежущие станки, 1973 Чернов Н. Н. Металлорежущие станки, 1988 Завгороднев П. И. Работа оператора на станках с программным управлением, 1981 Косовский В.Л. и др. Программное управление станками и промышленными роботами 1989 Сергиевский Л. В. Пособие наладчика станков с ЧПУ 1991 Связанные ссылки. Дополнительная информация Корвет-401 Паспорт настольного токарного станка, (pdf) 1,75 Мб, Скачать	Продукция Заказать Новости

Устройство

и принцип работы

Сегодня несложно выбрать токарное оборудование, отвечающее практически всем требованиям. Даже настольные токарные станки выполняют множество функций с поразительной точностью, просты в эксплуатации и обслуживании, поэтому подходят как опытным токарям, так и домашним мастерам. Настольное оборудование имеет небольшие размеры и низкий уровень шума; может работать как на небольших производствах, так и в личной мастерской.

Комплектация мини-токарных станков

Мини-токарные станки называют уменьшенной копией промышленного оборудования. Определение не очень точное, так как основные операции — обработка малых тел вращения внутри и снаружи — выполняются, но многие другие функции больших современных станков с ЧПУ им недоступны. Да в общем-то и не надо.

На мини-оборудовании также можно нарезать наружную и внутреннюю резьбу, сверлить и растачивать отверстия, затачивать пазы, нарезать торцы деталей с достаточно высокой точностью и качеством, степень которого зависит от конкретной модели станка.

Не приходится говорить, что размеры деталей и выполненных в них различных пазов и отверстий сопоставимы с размерами оборудования.

Размеры токарного мини-оборудования позволяют разместить его на специальной небольшой подставке или на столе, поэтому часто можно встретить название «настольный мини-токарный станок». Для устойчивости оборудования при токарных работах станок либо помещается на специальный поддон, либо его рама жестко крепится к подставке.

В основном мини-станки не предназначены для промышленного производства, даже единичного и мелкосерийного. Их устанавливают в домашних и школьных мастерских, экспериментальных мастерских НИИ и крупных предприятий, в автомастерских и на малых производствах.

Устройство настольных машин

Если машинка маленькая, это вовсе не значит, что ее конструкция предельно проста.

Мини токарный станок по металлу включает в себя основные элементы:

• станина, являющаяся основой для всех остальных деталей и узлов, выполнена из чугуна и имеет отверстия для неподвижной фиксации станка на столе или верстаке, а также полированные направляющие;
• передняя бабка, в которой размещены шпиндель, электродвигатель, привод, чаще всего ременная передача, и редуктор, через который передается вращение валов;
• задняя бабка, которая используется только тогда, когда необходимо надежно закрепить длинную деталь;
• Штангенциркуль предназначен для удержания съемного обрабатывающего инструмента и его точного перемещения. Инструментом для обработки является резец, развертка, зенкер, метчик или сверло.

Держатель инструмента на мини-станках обычно одинарный двухпозиционный. Резцы меняются при смене операций и устанавливаются по высоте. Если станок работает на небольших производствах с полной нагрузкой, на него можно установить специальный регулируемый резцедержатель.

Сегодня на рынке можно найти токарные мини-станки даже с числовым программным управлением, они отличаются повышенной точностью и производительностью.

В базовую комплектацию входит элемент переключения передач, сверлильный патрон с ключом, ключ для держателя инструмента и универсальный шестигранный ключ.

Принцип работы настольных машин

Мини-станки работают по тому же принципу, что и крупное промышленное оборудование.

Принцип работы станка прост. Если необходимо обработать достаточно длинную деталь, ее закрепляют в патроне шпинделя, на задней бабке устанавливают сверлильный патрон со сверлом, а в конец части.

Затем патрон меняют на вращающийся центр, который сжимает заготовку со свободного конца.

В держателе инструмента фиксируется нужный инструмент и устанавливается по высоте. Суппорт приводится в движение либо рукоятками подачи, либо автоматически, в зависимости от модели станка и выбранного режима обработки.

Редуктор позволяет изменять скорость вращения и режимы работы.

Деталь, закрепленная в патроне шпинделя, вращается вокруг горизонтальной оси, а фреза снимает стружку на заданную глубину.

Для обработки металлических деталей фреза изготовлена ​​из твердосплавных материалов.

Основные характеристики

Основными характеристиками настольного токарного станка являются его вес, мощность и рабочее напряжение. Вес в разных моделях может варьироваться от 10 до 100 кг. Мощность почти всегда одинаковая — 400 Вт. Полупрофессиональные модели имеют мощность уже 700 Вт. Рабочее напряжение может быть как 380 В, так и 220 В.

На цену снаряжения влияют другие его характеристики. Это высота центров станка и расстояние между ними, привод и скорость вращения, опора шпинделя и станины, патрон, конструкция крепления резцедержателя.

Критерии выбора токарного мини станка

Сегодня цена мини-станков колеблется от 20 тысяч до 255 тысяч рублей. Для приобретения качественного оборудования с минимумом необходимых функций вам понадобится около 40 тысяч рублей.

Помимо цены, на выбор машины влияют еще несколько параметров.

Прежде всего, это условия работы: ее интенсивность и масштаб, максимальные размеры заготовок (длина и диаметр токарной обработки), качество их материала, требуемая точность и виды работ.

Расстояние до суппорта (для домашнего использования достаточно 30-40 мм) и расстояние между передней и задней бабкой станка (300-350 мм) зависят от максимальных габаритов деталей.

Требуемая точность заставляет выбирать модели станков с меньшей ценой деления конечности.

Мощность оборудования зависит от качества материалов.

Возможность подключения техники к бытовой электросети очень важна, если вы планируете использовать машину дома или в гараже. В небольшой мастерской лучше установить станок, работающий от трехфазного напряжения 380 В.

Самый оптимальный вес станка около 45 кг. Качество работы от этого не зависит, а тяжелая конструкция может загромождать пространство и создавать дополнительные трудности при транспортировке.

Скорость работы и в конечном итоге загрузка оборудования и сроки выполнения заказов зависят от скорости вращения вала со шпинделем. Возможность регулирования скорости позволяет обрабатывать изделия из разных материалов на одном станке.

Диаметр пиноли передней бабки влияет на вибрацию детали при обработке, оптимальным считается его значение 80 мм.

Для сокращения времени на промежуточные операции лучше выбрать модель станка с реверсом шпинделя, чтобы не приходилось смещать клиновой ремень при обратном вращении детали.

Даже если на момент покупки станка не предполагается выполнение каких-либо дополнительных операций, лучше купить оборудование с возможностью доукомплектования различными приспособлениями.

Токарный мини-станок «Корвет»

Отечественное станкостроение, ориентированное на крупное промышленное оборудование, сегодня может представить настольное токарное оборудование только двух серий – «Корвет» и «Разнорабочий».

Одной из самых распространенных моделей является настольный токарный станок Корвет 401, стоимость которого в базовой комплектации составляет более 53 тысяч рублей.

Работает от бытовой электросети 220 В, номинальная мощность двигателя 500 Вт, масса 38 кг, уровень шума 80 дБ, частота вращения шпинделя может быть 1100 и 2500 об/мин. Максимальное межцентровое расстояние 300 мм, диаметр обработки 180 мм, патрон 80 мм. Класс точности обработки деталей Н по ГОСТ 8-82, устанавливающему общие требования к испытаниям на точность металлорежущих станков.

В базовую комплектацию станка входят только станочные рукоятки, ключи, реверсивные кулачки, шестерни для нарезания резьбы. Список рекомендуемых устройств приведен в инструкции по эксплуатации.

В данном руководстве также приводится полная спецификация деталей машины, подробная схема ее сборки и установки, а также инструкции по работе с ней.

Особенности подбора б/у оборудования

Для небольшого объема работ или нечастого использования нет смысла приобретать новое дорогое оборудование. Мини-токарный станок б/у может справиться с поставленными задачами.

При покупке б/у техники необходимо придерживаться некоторых рекомендаций.

На машину обязательно должны быть сопроводительные документы, список которых обычно приводится в инструкции по эксплуатации. Изношенное оборудование часто выходит из строя, а замена сломанной детали или узла может стать серьезной проблемой без их уточнения.

Степень износа при внешнем осмотре определить невозможно, но можно получить некоторое представление по работе. Шпиндель должен вращаться равномерно, без рывков, точность обработки должна соответствовать паспортным данным. Если машина исправно работает и есть все необходимые документы, то покупка может быть достаточно выгодной.

Например, на одной из крупнейших рекламных площадок — всероссийском сайте Авито — мини-токарный станок Корвет 401 2009 года выпуска, но с дополнительным оборудованием стоит 45 тысяч рублей.

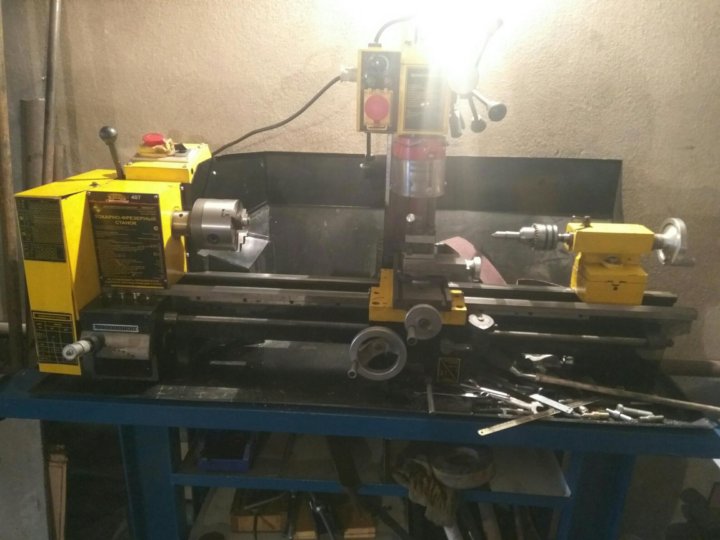

Настольные комбинированные станки

Если настольные компактные станки становятся незаменимыми для малогабаритной или передвижной мастерской, то что уж говорить о комбинированных устройствах.

Мини-токарно-фрезерный станок, мало того, что не требует большой площади для установки, так еще и стоит дешевле, чем два станка по отдельности.

На место резцедержателя устанавливаются тиски фрезерной детали или фрезеруется деталь, установленная в центрах.

На комбинированном станке выполняют токарные, отрезные, долбежные, сверлильные, накатные, зенкерные и фрезерные операции для нарезания пазов и пазов, для получения профильных поверхностей, для торцовки.

Например, токарно-фрезерный станок Корвет-407 сочетает в себе токарный станок Корвет-403 и фрезерный станок Корвет-417 со всеми их техническими характеристиками и двумя двигателями: асинхронным мощностью 750 Вт для токарных работ и коллекторным мощностью 550 Вт для фрезерных работ .

уже считается полупрофессиональным, хотя работает от бытовой сети, расстояние между центрами 750 мм, диаметр токарного патрона 100 мм, а заготовки 220 мм, максимальная масса заготовки составляет 60 кг.

Мини токарный станок по дереву

В деревообработке деление оборудования на промышленное и бытовое гораздо более условно, чем в металлообработке. На небольших настольных токарных станках обрабатывается подавляющее большинство цилиндрических деталей даже на крупных мебельных предприятиях.

Практически такие же станки устанавливаются в домашних мастерских, только немного меньше по размеру и мощности. Примером может служить мини-токарный станок по дереву Corvette 70 мощностью 250 Вт и массой 20 кг. Он может обрабатывать деревянные детали диаметром 200 мм и длиной более 300 мм.

Устройство токарных станков по металлу и дереву практически одинаково с одинаковыми передней и задней бабками на станине, электродвигателем и ременной передачей. гораздо разнообразнее. Поэтому больший набор патронов и планшайб для их установки на автомат. Есть даже специальное приспособление в виде насадки на шпиндель с эксцентриком и ползунками для точения овалов.

Токарные станки своими руками

Вариантов, как сделать мини-токарный станок своими руками, множество, в зависимости от выполняемых задач. Правда, все же чаще для боковой обработки деревянных деталей используют самодельные установки, а не металлические.

Можно сделать токарный станок из электродвигателя мощностью около 1 кВт с пониженной частотой вращения.

На ось двигателя устанавливается планшайба, на конусы которой устанавливается и надежно фиксируется деревянная заготовка. Второй конец заготовки, как и положено, нужно закрепить по центру. Центр представляет собой металлический стержень с резьбой по всей длине, закрепленный во втулке, которая, в свою очередь, запрессована в центральное отверстие шарикоподшипника. Подшипник с натягом вставлен в сепаратор, приваренный к металлическому уголковому держателю.

Вал и центральный конус планшайбы должны быть соосны, за этим нужно внимательно следить при установке машины. Во время работы такого приспособления нужно придерживать фрезу руками, упирая ее в специальные бруски, чтобы она не соскочила, поэтому нужен низкооборотистый двигатель.

Из сверла можно сделать токарный станок, модернизировав его для обработки металла. При этом инструмент для обработки необходимо держать в руке или закреплять на основании под определенным углом.

Преимущества малогабаритных машин

Мини-токарные станки

, несмотря на относительно невысокую производительность, имеют несомненные преимущества. Во-первых, у них низкое энергопотребление, а значит, они экономически выгоднее при небольших объемах работы. Во-вторых, низкий уровень шума и небольшие габариты позволяют использовать такое оборудование в домашних условиях. Они просты в обслуживании и просты в эксплуатации. И последнее, их отличает доступная стоимость.

Настольные станки

способны заменить традиционное токарное оборудование. Они выполняют множество задач с высокой точностью и качеством. Они могут быть экономичным техническим решением для эффективной обработки деталей.
