Токарные станки по дереву: конструкция, фото, видео

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

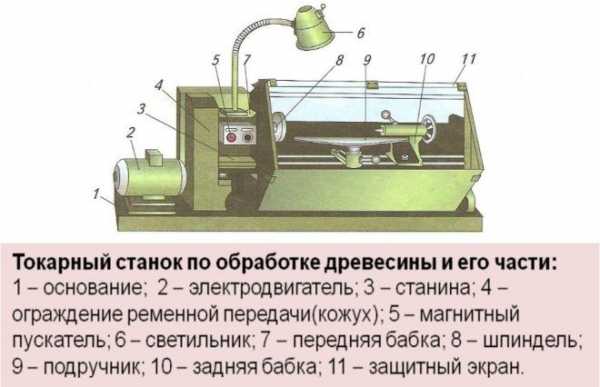

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

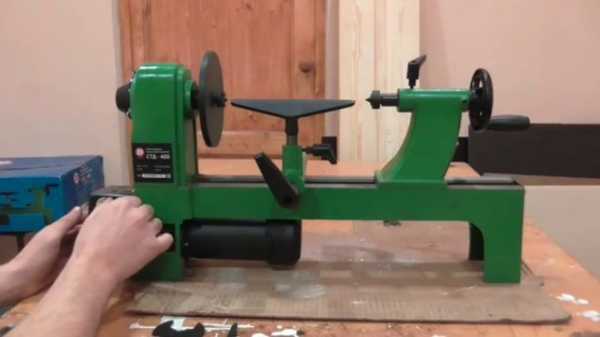

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

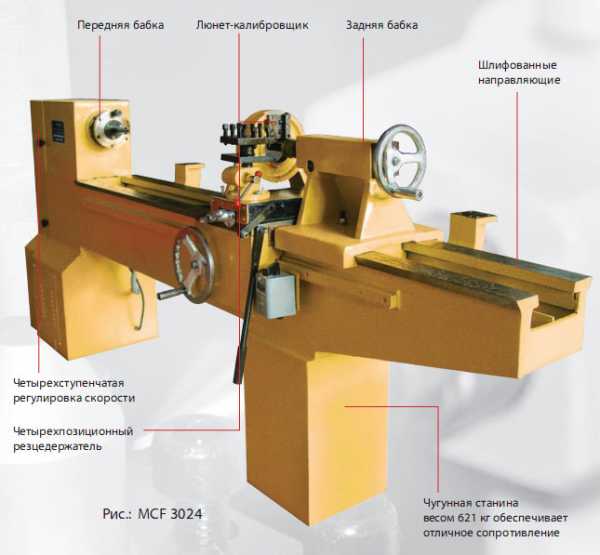

Токарный станок по дереву с копиром

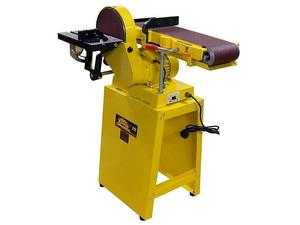

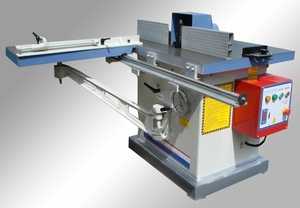

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Технологические признаки:

  1. Режущие;
  2. Клеильно-сборочные;
  3. Прессы;
  4. Отделочные;
  5. Сушильные.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

  • Обрабатывающие 1 или много предметов;
  • Количество потоков;
  • 1-координатные или 4-координатные;
  • По количеству шпинделей;
  • По траектории перемещения обрабатываемого материала;
  • По характеру подачи.
  • По цикличности.

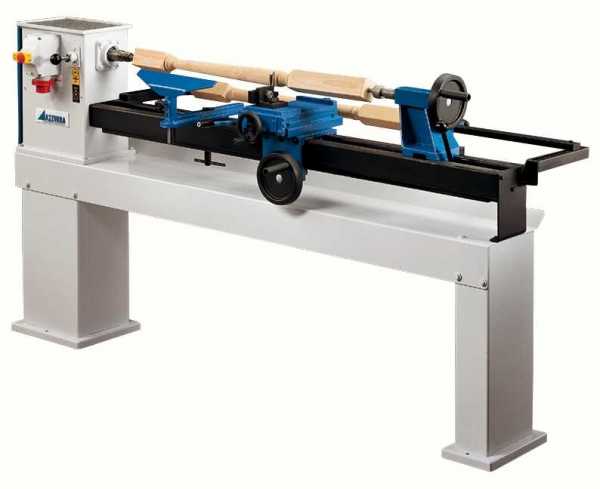

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

  1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
  2. Обкатной ролик движется по внешней стороне копира.
  3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

  • центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
  • лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
  • круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

  • станина на 2 тумбах;
  • передняя и задняя бабки;
  • суппорты;
  • шпиндель, вращаемый 2-скоростным двигателем;
  • клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
  • шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
  • резцы крепятся в поворотном держателе;
  • основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Оснастка для токарных станков
Инструмент для токарного станка по дереву

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Выбор токарного станка по дереву для использования дома: характеристики и производители

В столярных мастерских и в деревообрабатывающих производственных цехах используется такое оборудование, как настольные токарные станки по дереву. Они являются универсальными, поскольку, используя их, можно выполнять широкий спектр задач, связанных с механической обработкой заготовок из древесины.
  • сверление;
  • обточка;
  • нарезание резьбы;
  • создание пазов;
  • обработка торцов.

Используя настольный токарный станок, можно изготавливать элементы и детали мебели:

  • ножки;
  • стойки;
  • подставки.

Также это оборудование позволяет изготавливать шкатулки, игрушки и посуду из дерева. Правильный выбор этого оборудования, его качественный монтаж и наличие навыков по его использованию позволяет изготавливать качественные изделия с минимальными затратами времени и усилий мастера.

Характеристики токарных станков по дереву

Настольные токарные станки, предназначенные для обработки дерева, представляют собой мини-оборудование, которое имеет массу достоинств. Она обладает небольшим весом, который у большинства моделей не превышает 18 кг. Его без проблем можно установить на любой верстак. Мощность этого оборудования варьируется от 350 до 500 Вт. Самые мощные модели относятся к оборудованию для мелкосерийного производства, поэтому вес станков может доходить до 90 кг.

Качество обработки заготовок при использовании этого оборудования во многом зависит от такого фактора, как частота вращения. Скорость вращения шпинделя может варьироваться в диапазоне от 400 до 3500 об/мин. Регулировку этого параметра следует производить, ориентируясь на такие факторы, как порода древесины и требуемая точность обработки заготовки.

Важные показатели токарного оборудования

У мини-станков, предназначенных для обработки дерева, имеется целый набор важных параметров, о которых следует знать и учитывать при выборе этого оборудования.

Мощность — она говорит о производительности конкретной модели, а также указывает на количество потребляемой оборудованием электроэнергии в процессе его работы. У токарных мини-станков для настольного использования этот показатель составляет 350 Вт.

Частота вращения шпинделя — этот параметр во многом зависит от точности обработки материала и его твердости. Частота вращения у современных моделей станков для обработки дерева варьируется от 400 до 3500 об/мин.

Наряду с перечисленными выше параметрами не менее важным является стоимость токарного оборудования для бытового использования. В настоящий момент на рынке предлагается большой выбор станков для бытового использования, поэтому каждый домашний мастер может подобрать подходящее по цене и своим функциональным возможностям оборудование. При выборе токарного станка следует учитывать не только цену, но и качество оборудования.

Устройство и принцип работы

Как и у любого промышленного токарного станка, у оборудования для бытового использования основным элементом является станина. На ней закреплены все остальные
узлы этого оборудования
. К наиболее важным относятся:
  • передняя бабка, снабженная вращающимся шпинделем;
  • задняя фиксирующая бабка;
  • подвижной подпятник.

Передняя бабка или, как часто его называют, поводковый патрон, предназначена для вращения заготовки. Для надежной фиксации деталей используют заднюю бабку. Посредством подпятника обеспечивается оптимальный выбор расстояния до заготовки.

Способы закрепления заготовки

Два способа можно использовать для закрепления на токарном оборудовании детали.

  • Между центрами передней и задней бабки.
  • С помощью планшайбы.

Первый способ закрепления является наиболее распространенным. Чаще всего его применяют для обработки брусков небольшой длины без необходимости выполнения их торцевой обработки. При таком способе крепления большое значение имеет точность крепежа. Важно, чтобы при вращении заготовки не возникало ситуации биения детали. Чтобы это исключить, используют угловой центроискатель.

Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки. От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки.

От станка по металлу токарный станок, предназначенный для обработки деревянных заготовок, отличается наличием ручной подачи резца, в качестве которого выступает стамеска или другой режущий инструмент по дереву. Его закрепление происходит только в том случае, если используется копировальное устройство. Во всех остальных случаях при обработке заготовки резец-стамеска держится мастером. Он же управляет им вручную, опираясь на подпятник при выполнении операции. Единственное, что осуществляется автоматически — скорость вращения шпинделя.

В два этапа происходит весь процесс. Сначала выполняется черновая обработка, которая совершается под углом 15-30 градусов. По ее завершении производится чистовая обработка, выполняемая под углом 45 градусов. При совершении обеих операций толщина стружки должна быть не больше 1 мм.

Обзор моделей токарных мини-станков

Если перед вами стоит задача приобрести токарный станок по дереву для бытового использования, то при поиске оборудования выбор следует делать в пользу импортных моделей. И дело здесь не только в том, что станки отечественных компаний отличаются более низким качеством в сравнении с зарубежными аналогами.

Импортные модели токарных станков по дереву имеют более высокий класс мощности. Они могут использоваться в промышленных целях. Выбор такого оборудования достаточно большой. Вне зависимости от страны производителя большинство моделей собираются в Китае. Поэтому, выбирая такое оборудование для своей мастерской, необходимо обращать внимание на такие параметры, как цена, качество и функциональность. Лучшим выбором будет станок, у которого соотношение этих параметров оптимальное.

Proma DSO-1000

Если говорить о самой доступной модели импортного токарного станка по дереву, то таковым является чешский агрегат Proma DSO-1000. Его минимальная стоимость составляет 6500 р. Он обладает мощностью 400 Вт. У него имеется возможность для регулировки частоты вращения шпинделя в диапазоне от 850 до 2500 об/мин. Вес этого станка составляет 35 кг. Он отличается достаточно компактными размерами:1450х250х370 мм.

HolzStar DB450

Если вы ищите станок с оптимальным соотношением цены и качества, то вам следует обратить внимание на модель HolzStar DB450. Этот станок китайского производства имеет минимальный ценник 12000 р. В своем оснащении этот токарный мини-станок имеет станину, выполненную из чугуна, благодаря которой при его использовании вибрация минимальна. А это означает, что при совершении операций обработка мелких деталей будет производиться с высокой точностью.

Однако главное преимущество этого оборудования перед конкурентами — высокая скорость вращения шпинделя. Этот параметр можно изменять в диапазоне от 500 до 3150 об/мин. Что касается мощности оборудования, у этого станка этот параметр составляет 370 Вт. Вес станка равен 38 кг, а его габариты невелики — 820х300х430 мм.

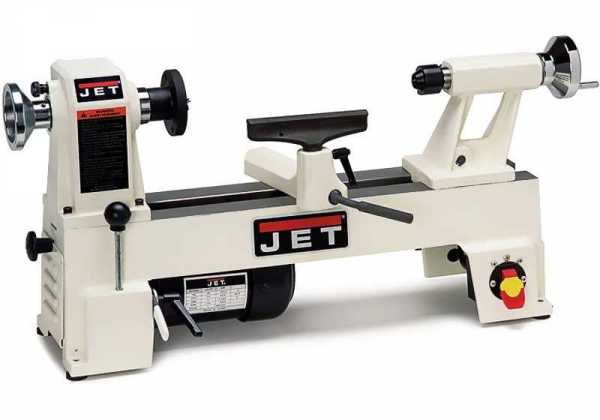

JET JWL-1220

Еще одна модель, о которой стоит сказать — китайский токарный станок JET JWL-1220. От моделей, представленных выше, он отличается своей высокой ценой. Минимальная стоимость этого оборудования составляет 18500 р. Однако, платя такие деньги, вы получаете оборудование с большой мощностью 750 Вт.

Основной элемент этого оборудования (станина) выполнен из серого чугуна. Из него же изготовлен ряд важных элементов этого станка. Благодаря выбору такого материала при совершении операций на этом оборудовании исключены вибрации. Двигатель, которым снабжен этот станок, имеет 6 скоростей и два режима.

При использовании первого режима частота вращения варьируется в диапазоне от 400 до 3300 об/мин. Второй имеет плавную регулировку от 500 до 3900 об/мин. Этот токарный станок можно легко зафиксировать, используя быстрозажимной рычаг. В оснащении станка имеются резиновые ножки, благодаря которым его смещение при совершении операций исключено. Дополнительно с комплектом оборудования производитель предлагает удлинитель станины длиной 710 мм. Что касается веса этого оборудования, то он составляет 45 кг.

Техника безопасности при использовании токарных станков

Если вы приобрели токарный станок и правильно его установили, то не нужно торопиться сразу использовать его. Сначала нужно узнать о правилах работы на этом оборудовании. Техника безопасности работы предполагает соблюдение всех требований и рекомендаций, содержащихся в инструкции по эксплуатации к этому оборудованию.

Перед тем как включать станок, необходимо проверить исправность устройств, которые обеспечивают защиту пользователя. Если во время его осмотра были выявлены какие-то дефекты оборудования или защитных устройств, которыми оно оснащено, то в этом случае возникшие неисправности следует устранить. Для этого необходимо сначала отключить оборудование от электрической сети, а потом совершить все необходимые манипуляции. Рабочее место должно быть свободным от заготовок и предметов, которые могли бы помешать выполнению необходимых мероприятий.

Еще один важный момент в технике безопасности — необходимо, чтобы станок имел устойчивое положение. Для этого размещать его следует на ровной и твердой поверхности. Проводка должна быть проложена таким образом, чтобы не мешала рабочему процессу. В помещении, в котором используется токарный станок, необходимо обеспечить хорошие условия освещения. Установка оборудования должна производиться таким образом, чтобы оставалось достаточно места для его обслуживания в процессе эксплуатации.

Ни в коем случае нельзя оставлять работающий станок без присмотра. Если вам необходимо покинуть мастерскую, то следует выключить его. Занимаясь обработкой заготовки, следует внимательно осмотреть ее перед закреплением в станке и удалить гвозди, инородные предметы, если таковые имеются в ней.

Выполнять токарные операции на оборудовании следует только с использованием хорошо заточенного режущего инструмента. Прежде чем обрабатывать заготовку, следует убедиться в том, что она надежно закреплена. Перед тем как включать токарный станок, следует убедиться в надежности зажима заготовки. Если заготовка кривая или отличается большими размерами, то ее обработка на токарном оборудовании должна производиться при минимальных оборотах.

Заключение

Многие домашние мастера мечтают о настольном токарном станке по дереву. Это понятно, ведь с его помощью можно выполнять широкий круг операций по обработке деревянных заготовок. Приобрести это оборудование сегодня можно без больших проблем. На рынке предлагается большой выбор оборудования различных производителей. Среди всего разнообразия есть немало станков, которые можно использовать в быту. Они имеют небольшие размеры и малый вес, что делает это оборудование мобильным и позволяет легко перемещать его.

Чтобы выбор оборудования оказался удачным, обращать внимание следует не только на цену, но и на функциональность, а также качество приобретаемого станка по дереву. Предпочтение стоит отдавать продукции импортных производителей. В этом случае вам будет обеспечена надежность, функциональность и продолжительный срок службы оборудования.

Кроме этого, зарубежные аналоги токарного оборудования для дома отличаются хорошей мощностью. А это дает возможность с минимальными затратами времени выполнять широкий круг операций по обработке древесины. Следует знать о том, что даже токарный мини-станок – это травмоопасное оборудование, поэтому перед тем как использовать его по прямому назначению, следует внимательно ознакомиться с правилами его эксплуатации и техникой безопасности при его применении.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Токарные станки по дереву для домашней мастерской

С давних времен человек испытывает страсть к обработке древесины. И если пару веков назад для получения качественного продукта, соответствующего всем требованиям княгини или князя (а только они могли позволить себе такую роскошь), мастер должен был несколько десятков часов обрабатывать изделие для того, чтобы оно достигло круглой формы. Понятно, что цена такой работы была просто огромной, а сам процесс чрезвычайно долгим и трудным.

В современном мире все изменилось после изобретения токарного станка по дереву. По внешнему виду он имеет сходства с обычным токарным станком, используемым для обработки металла, но присутствуют существенные отличия. Например, последний имеет функцию автоматической подачи резца к заготовке, тогда как, в деревообрабатывающем станке все операции выполняются вручную. Конечно же, главное отличие заключается в мощности, для дерева используются двигатели с пониженными характеристиками, которые позволяют уменьшить вес оборудования.

Если вы решили заняться обработкой древесины, то без этого устройства вам придется туго. Поэтому первым шагом к творчеству либо бизнесу станет приобретение токарного станка. Домашние приборы обладают такой же функциональностью, как и профессиональные модели, но занимают мало места и издают меньше шума.

Характеристики станков по дереву

Токарный деревообрабатывающий станок, пусть и любительский, позволяет изготавливать из древесины различные сувениры, мебель, посуду, наносить резьбу и многое другое.

Посуда и кухонные аксессуары

Спектр возможностей ограничен только фантазией и техническими характеристиками. Практически все станки позволяют заниматься обработкой деталей сложных форм и различных размеров.

Если правильно подобрать оборудование, то вы сможете работать с деревом и некоторыми видами металла (мягкими), а также с пластиком. Стоит знать, что при приобретении станка для дома, нужно обратить внимание на характеристики, типичные для этой категории оборудования.

  • Все подобные станки обладают малой мощностью. Примерно от 350 до 500 Вт.
  • Благодаря первому пункту, их масса также небольшая. Самые легкие представители весят около 17 кг, а наиболее тяжелые – 40 кг. Но масса самых тяжелых не сравнится с массой профессиональных станков, достигающих 100 и более кг.
  • Скорость вращения заготовки варьируется в пределах 350–3500 оборотов в минуту.

Самые дорогие, и по совместительству, производительные, позволяют вытачивать детали, которые в будущем пойдут на продажу.

Виды станков

Все оборудование, предназначенное для обработки древесины можно поделить на три группы:

  • Промышленные токарные станки по дереву, которые много весят, но обладают мощными двигателями. Предназначены для больших объемов работы, поэтому могут выдавать большую производительность.
  • Промышленные малого размера. Их отличительной особенностью является мощность, не превышающая 500 Вт. Предназначены для использования в небольших мастерских. Весят около 70 килограмм.
  • Настольный токарный станок по дереву, его использование целесообразно в тех случаях, когда требуется обработать одну или несколько деталей. Устанавливается на стол, компактен, обладает малым весом и при работе не производит много шума, что делает возможным его применение в домашних условиях.

Настольный токарный станок по дереву

Конечно же, все станки можно разделить на другие категории по функционалу. Сюда относятся комбинированные и специализированные устройства. Первые стоят намного дороже и не всегда могут обеспечить повышенное качество обработки материала, поэтому целесообразнее использовать специализированные виды для той или иной цели:

  • Если требуется расточить паз или заняться его обработкой, то лучшим выбором будут токарно-фрезерные станки.
  • Токарно-винтовые подойдут для создания конусообразных заготовок либо для нанесения резьбы.
  • Станки с ЧПУ позволяют заранее написать программу, которой прибор будет следовать без непосредственного участия мастера.

Стоит сказать, что вне зависимости от того, какую модель выберете, все они смогут выполнять общий набор функций:

  • обрезка;
  • сверление;
  • нанесение резьбы и пазов;
  • выполнение проемов и сверление отверстий;
  • точение.

Разница лишь в том, что станки, предназначенные, например, для нарезания резьбы, выполнят такую работу идеально, а другая модель может справиться с задачей хуже.

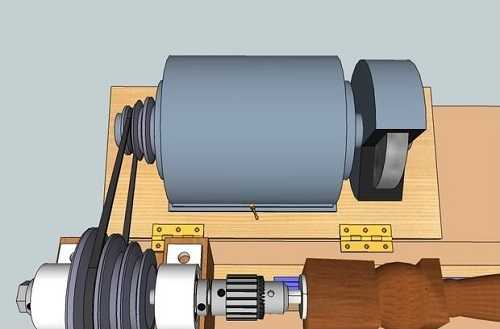

Токарный станок по дереву своими руками

Технические характеристики

Если вы собрались приобрести станок для домашней мастерской, то следует обратить особое внимание на такой критерий, как его мощность. Именно от мощности зависят задачи, которые должен выполнять прибор. Иногда случается так, что настольный станок является лучшим выбором, так как все изделия не требуют огромных трудозатрат. Но если собрались открыть малый бизнес, то для этого дела нужен станок, мощность которого более 500 кВт.

Но также выбор должен зависеть от размера детали, которую может обработать станок. Для правильной выборки по этому критерию нужно учитывать всего два параметра. Первый – это расстояние от детали до станины, чаще всего, оно находится в пределах 25–40 см. Второй – межцентровое расстояние, от 33 до 110 см.

После первых двух, по важности и счету, характеристик, нужно перейти к третьей – скорости вращения шпинделя. Так как диапазон выбора очень широк, то следует отталкиваться от общего правила, созданного на основе следующей корреляции – от скорости вращения заготовки зависит чистота и точность обработки.

Если вы выбираете домашний станок, то особенное внимание нужно уделить величине биения шпинделя. Отличным результатом считается две сотых мм, так как работа на таком станке не предполагает идеальных результатов.

Шпиндель токарного станка

Однако, если показатель будет существенно больше, следует отказаться от такого приобретения в пользу более точного прибора.

Принцип действия токарных станков

Все токарные станки по дереву работают по единому принципу действия. Заготовка подвергается фиксации в токарном станке, после чего мастер подает резак и начинает вытачивание заготовки. Нужно понимать, что все детали такого станка располагаются на станине. В качестве основных элементов можно выделить:

  • Передняя опора, на которой расположен привод и вал передач.
  • Задняя опора, фиксирующая деталь и являющаяся подставкой для резца.
  • Передняя бабка, служащая для расположения поводкового патрона, придающего вращение заготовке.
  • Задняя бабка удерживает заготовку и используется в тех случаях, когда работа осуществляется с применением деталей большой длины.

Токарный станок по дереву

Обработка изделий всегда происходит в два этапа. Сначала мастер выполняет черновой этап обработки, выполняющаяся под углом в 30 и менее градусов, а потом приступает к чистовой обработке с повышение градусов до 45.

Нужно понимать, что обработка изделий занимает некоторое время, так как один заход позволяет снимать не более 1 мм древесины.

Сборка станка своими руками

Если покупка токарного станка по дереву для дома кажется слишком простым делом, то вы можете попытаться изготовить такой прибор самостоятельно. Для этого потребуется использовать привод от дрели с мощностью не более 150 Вт. Для станины можно использовать деревянную основу либо легкие сплавы. Главное требование к конструкции – бабки должны находиться на одном уровне и их центры совпадают.

В зависимости от выбранного материала корпуса, выбираются направляющие. Вариантов множество от реек, выточенных из дерева, до самостоятельно вмонтированных алюминиевых рельсов.

Видео: Выбор токарного станка по дереву

promzn.ru

Токарные станки по дереву для домашней мастерской

Содержание: [скрыть]

  1. Виды
  2. Технические характеристики
  3. Устройство
  4. Модель СТД-120М

Ручная обработка древесины с приданием ей округлых форм — трудоемкий процесс. Чаще используются токарные деревообрабатывающие станки. Они напоминают оборудование, с помощью которого обрабатываются металлические изделия, но есть функциональные отличия. Так, в станке по дереву нет автоматической подачи резца к заготовке, все необходимо проводить вручную. Оборудование имеет меньшую мощность, вес.

Виды

Существует три вида станков:

  • Промышленные. Предназначены для массового производства, обладают большим функционалом, имеют высокую производительность, мощность свыше 1 кВт, весят не меньше 200 кг.
  • Для небольших производств. Это малогабаритные станки весом от 40 до 90 кг. Мощность двигателя — 500–1000 Вт. Функционал небольшой, но достаточный для использования в мастерских.
  • Настольный, бытовой токарный станок. Обычно его устанавливают на верстак, применяют для изготовления единичных изделий. Мощность — не больше 500 Вт, вес — в пределах 20 кг.

Типы станков по функционалу:

  • Токарно-фрезерные. Подходят для растачивания пазов.
  • Токарно-винтовые. Используются для нарезания резьбы, изготовления изделий под конус.
  • С ЧПУ. Это автоматические станки, работающие по заданной программе.

Любая из моделей выполняет базовый комплекс операций: обточку, подрезку, сверление, шлифовку, нарезку резьбы. Выбор токарного деревообрабатывающего станка определяется мощностью, функционалом.

Технические характеристики

Основной критерий выбора — мощность. Для дома подходят маломощные станки. При частом изготовлении деревянных изделий лучше приобретать агрегат мощностью 0,5–1,0 кВт.

Второй критерий — размер обрабатываемой детали. Учитываются два показателя: расстояние от установленной детали до станины (25–40,5 см), межцентровое расстояние (33–110 см).

Третья характеристика — скорость вращения шпинделя. Диапазон — 400–3500 об/мин. Чем быстрее вращается заготовка, тем точнее и чище ее обработка.

Устройство

Основные узлы токарного станка, на которые устанавливаются все остальные детали:

  • станина,
  • передняя бабка,
  • задняя бабка,
  • электродвигатель.

Станину изготавливают из чугуна. Это цельное изделие, обеспечивает снижение вибрации оборудования.

Передняя бабка — узел с несколькими функциями: крепление заготовки, передача крутящего момента через шпиндель. Вращение передается от электродвигателя посредством установленных ремней.

Скорость вращения шпинделя изменяется переустановкой ремней на шкивах станка (см. фото) или с помощью электронной аппаратуры.

Заготовка в шпинделе закрепляется поводковым патроном. Для фиксации болванки, предотвращения ее вибрации используется задняя бабка и вставленный в нее патрон.

В устройство входит планшайба. Ее назначение — крепление болванки при обтачивании торцов изделия. В остальных случаях используется межцентровое крепление. Важно точно устанавливать заготовку между центрами для снижения ее биения.

Копир — элемент, увеличивающий функционал оборудования. Используют, когда нужно изготовить несколько изделий сложной формы. Обычно в него устанавливается режущий инструмент.

Модель СТД-120М

Используется для комплектации школьных и бытовых мастерских. Характеризуется оптимальным соотношением технических возможностей и цены.

Отличия от других станков:

  • Скорость вращения шпинделя изменяется путем смещения клиновой ременной передачи на шкивах с двумя ручьями. Используются две скорости: 1100 и 2150 об/мин.
  • Кнопочный блок управления располагается на передней бабке.
  • Сменные шпиндели.
  • Рабочая зона снабжена дополнительными защитными прозрачными шторками.

СТД-120М работает только от сети напряжением 380 В. Электродвигатель устройства имеет мощность 0,4 кВт.

Размеры заготовки: длина — 45 см, диаметр — не более 19 см. Условия монтажа:

  • Установка на стальное или бетонное основание толщиной 600–800 мм.
  • Пол вокруг не должен быть скользким.
  • Крепление производится на анкера.



Условия эксплуатации

Правила:

  • Деревянная болванка должна быть без сучков, влажностью не выше 20%.
  • Обрабатывать заготовки большого диаметра рекомендуется на малых оборотах.
  • Через каждые 500 часов эксплуатации необходимо смазывать вращающиеся узлы и детали.

Некоторые ремонтные работы можно производить самостоятельно: восстановить работоспособность задней и передней бабки, поменять шкив на валу и другие. Но для этого нужно изучить инструкцию, прилагающуюся к оборудованию.

derevo-s.ru

описание оборудования и материалы для сборки деревообрабатывающего станка дома

Обработка древесины требует наличия инструментов с разными функциями. Простого ручного оборудования здесь может не хватить. Для детальной проработки изделий из дерева требуется токарный станок, но найти подходящий вариант, который подходил бы по стоимости и размерам, сложно. В итоге многие мастера приходят к выводу, что сделать мини столярный станок по дереву для дома проще и надёжнее.

Особенности токарного станка

Сделать домашний токарный станок своими руками легко, если следовать рекомендациям специалистов, которые занимаются этим делом. Такой вариант поможет сэкономить не только деньги, но и много времени, которое уходит на поиски подходящего токарного агрегата. Обычно возникают такие проблемы:

  • Малое количество заводов, которые продают или держат на консервации мини-станки для работы по дереву.
  • Оборудование может пролежать на консервации 10−25 лет, а значит, его состояние оставляет желать лучшего.

Учитывая все проблемы покупки и поиска токарки, остаётся сделать надёжное и долговечное оборудование для домашнего использования. Оно будет точно соответствовать заданным функциям и не уступать заводским моделям по техническим показателям.

Прежде чем приступать к сборке устройства, следует изучить различные чертежи и схемы в зависимости от требований по функциям, а также подготовить все необходимые материалы и инструменты. Нельзя забывать и о технике безопасности, ведь при отсутствии каких-либо защитных элементов значительно повышается опасность получения травм.

Конструктивные детали

Вся конструкция токарного станка делится на основные части и дополнительные детали, которые делают агрегат функциональным, надёжным и безопасным в процессе использования. Каждый из таких конструктивных элементов стоит рассмотреть и понять, за какую часть работы отвечает конкретная часть целостной системы. Это поможет не только быстрее сделать сборку, но и легко отремонтировать конструкцию станка.

К основным конструктивным элементам относят:

  • Каркас оборудования называется рамой.
  • Передняя бабка — подвижная система, которая служит удерживающим заготовку элементом.
  • Задняя бабка относится к съёмным элементам, которые добавляют прочности фиксации заготовки.
  • Электропривод для подачи энергии.
  • Зажима и фиксаторы.
  • Для максимальной точности во время выполнения работ по обрезке или декорированию деревянных заготовок используют подручник.

Каждая из описанных деталей является важной частью всего механизма, без которого выполнить работу качественно и безопасно не получится. Всё это базовые элементы, которые можно дополнить в тех случаях, когда хочется развить потенциал токарного агрегата, собранного своими руками. Например, если хочется повысить сложность обработки заготовок, следует предусмотреть систему, позволяющую смещать болванку в центральной оси вращения. Это даёт мастеру больше пространства на поверхности заготовки для обработки.

Собирая конструкцию из подручных средств, нельзя забывать о выборе электродвигателя и подведении электрической сети с напряжением 380 В. Как правило, в качестве двигателя подбирают трёхфазный вариант, который обеспечит хорошее вращение, но не более 1500 об/мин. Подключают такое устройство с помощью схемы «Звезда» или «Треугольник».

Ещё одно условие, которое необходимо решить до того, как начать собирать токарку, это её размеры. Стандартные габариты заводской модели имеют следующие показатели:

  • высотка — 35 см;
  • длина — 80 см;
  • ширина — 40 см.

При сборке конструкции своими руками каждый мастер подбирает свои параметры, которые будут удовлетворять требования к размерам заготовок. Стандартных параметров обычно хватает для работы с древесиной, имеющей диаметр 25 см и длину 20 см. Такие показатели даже не требуют дополнительного фиксатора в лице задней бабки. Она всё-таки может помочь, если хочется увеличить длину заготовки в два раза. В остальное время короткие деревянные изделия крепятся на специальную планшайбу.

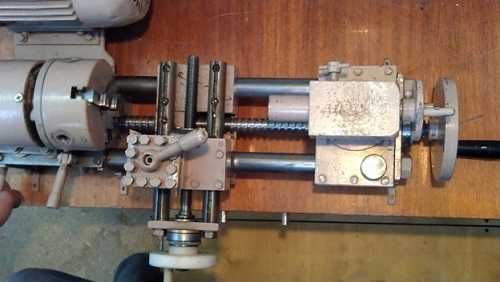

Самостоятельная сборка токарки

После того как была досконально изучена вся конструкция станка для работы по дереву, следует перейти к подбору подходящих материалов, рабочих частей и инструментов. Например, в качестве главного привода подойдёт старый механизм для заточки кухонных ножей. Главное, чтобы в параметры этой модели входило использование сразу двух точильных камней. Такое устройство станет отличной заменой передней бабки. Задняя бабка не пользуется большой популярностью среди токарей, поэтому на её замену чаще всего ставят элементы от старой или уже поломанной электродрели.

Основание агрегата является важной частью, от которой будет зависеть качество обработки деревянной заготовки. Именно основание позволяет поглощать вибрационную силу, которая расшатывает конструкцию и может выводить станок из строя. Лучше всего изготавливать станину из металлопрофиля, но требуется не только материал, а ещё высокая точность. Поэтому перед сборкой станины важно составить точный план соотношения всех основных деталей. Лучше заранее продумать все мелочи и потратить время на работу с бумагами, чем потом закупаться новыми комплектующими частями и расходными материалами.

После проведения всех расчётов и подготовки чертежей, следующим шагом будет сбор необходимых инструментов:

  • Ручная дрель со свёрлами различного диаметра пригодится для проделывания отверстий.
  • Обработать металлическую поверхность, стесать острые углы или заусенцы помогут напильники разной зернистости.
  • Болгарка со съёмными дисками для резки и шлифовки. Должен быть запас дисков, ведь это расходный материал.
  • Сварочный аппарат небольшой мощности, который сможет работать с диодами типа «двойка» и «тройка».

Из расходных материалов необходимо приобрести:

  • металлические толстостенные уголки;
  • стальные полоски 2−4 см;
  • швеллера;
  • две трубы с различными диаметрами. В итоге одна труба должна спокойно пройти в другую трубу;
  • ремень для ремённой системы;
  • различные крепёжные элементы.

Все эти инструменты и материалы подходят исключительно для сборки простого токарного станка, но если хочется получить профессиональный и многофункциональный агрегат, значит, придётся изучить видео и литературу, где наглядно показывают и рассказывают, какие детали для этого нужны.

Например, часто используют в качестве привода обычный электромотор от заточки для ножей. Всё дело в 4 шайбах из прочного металлического сплава. Как минимум 2 из них используются для замены электроточильного камня, а остальные детали разного диаметра берут для установки деревянной заготовки. Изменяя диаметр шайб, получается, перенастраивать скорость вращения древесной заготовки.

Шкивы используются исключительно для того, чтобы заставить вал двигаться и увеличивать скорость в зависимости от установленного диаметра. Различают следующие скорости вращения:

  • 3000 об/мин;
  • 2000 об/мин;
  • 800 об/мин.

Эту систему можно и поменять, установив комбинированный шкив, который будет иметь несколько вариантов валов, работающих на ремённой передаче. Такой способ упрощает работу специалиста при обработке древесины. В любое время ремень перекидывают на вал с другим диаметром и тем самым, изменяется скорость вращения заготовки. Процесс часто делают автономным, что значительно сокращает время работы и делает перестановку ремня безопасной.

Сборка станины и задней бабки

Станина, подручник и задняя бабка — это основные части токарного станка, от которых зависит качество, скорость при выполнении работ по обработке дерева. Токарное дело по дереву — это опасная работа, поэтому не стоит усугублять его нарушениями при сборке станка своими руками.

Первым делом приступают к изготовлению задней бабки. Её основой будет патрон или передняя металлическая часть корпуса, снятая со старой электродрели. При использовании металлического корпуса эта деталь продержится больше года, а вот пластиковый вариант потребует скорой замены.

Самодельный станок должен иметь твёрдую стойку и не шататься во время работы даже при сильной вибрации. Станина из металлических уголков должна дополнительно оснащаться различными приспособлениями, которые будут надёжно фиксировать станок на земле. Варианты создания крепкой стойки бывают разные.

Некоторые мастера наваривают дополнительные металлические уголки и проделывают в них отверстия для дальнейшего крепления станка. При выборе такого варианта нельзя забывать о передвижении узлов оборудования продольно по оси. Патрон не даст выполнять продольные нагрузки, и это положительно скажется на использовании такой конструкции при обработке деревянных изделий. Для такого варианта как раз и требуются швеллера, которые скрепляют между собой с помощью сварочных работ. Таким образом, устанавливается и бабка на основу, но перед этим под неё укладывается толстая фанера.

Встречаются случаи, когда вокруг станка просто создают твёрдую подошву включающую песок или аналогичный материал, поглощающий вибрации.

Установка привода и суппорта

Современные настольные станки по дереву способны обрабатывать большой объём изделий за короткий промежуток времени, но для этого требуется качественный и мощный привод. Его монтируют на специальную пластину, которая устанавливается на стол, размещающий станину устройства. Здесь важно соблюдать особенности передвижения мастера во время обработки деталей, ведь впоследствии это скажется на регулировке скорости вала, который располагается на передней бабке.

Суппорт — это часть, которую многие часто недооценивают, из-за чего обработка деталей получается не такой качественной, как хотелось бы. Такое устройство устанавливают для равномерного передвижения токарного оборудования вдоль станины во время работы. Именно для этой части и нужны трубы различного диаметра. Такой самодельный агрегат будет непривлекателен по внешнему виду, но в технических характеристиках он не уступит заводским аналогам.

Использование столярного оборудования

В цеху проводят работы или в домашних условиях, мастера в любом случае должны соблюдать технику безопасности при станковом типе работы. Мини-станок для обработки дерева, несмотря на свои габариты и малую мощность, может нанести существенные повреждения. Именно поэтому при его сборке необходимо дополнительно установить лампу и лист прозрачного пластика, который убережёт оператора от вылетающих в процессе обработки древесины щепок и стружки.

Первое использование станка после сборки подразумевает плавную проверку и переключение скоростей. Нельзя сразу ставить деревянную заготовку и включать максимальную скорость. Лучше всё делать постепенно, попутно настраивая проблемные зоны.

При работе с деревом важно помнить о технике безопасности:

  1. Деревянная заготовка должна быть качественной, без трещин, следов гниения или других видимых дефектов. На большой скорости плохая заготовка разлетается на куски и может поразить мастера.
  2. Обрабатываемое изделие прочно фиксируется.
  3. Перед пуском устройства проверяется подключение заземления.
  4. Устанавливать защитный экран и одевать защитную одежду.
  5. Все инструменты и ручки станка должны быть проверены перед работой. Если они шатаются, тогда следует выяснить причину проблемы и устранить её.
  6. Деревянная заготовка не должна иметь влажность больше 20%.

Это основные правила, которые сделают работу качественной и безопасной.

Если хочется начать свой личный бизнес, отличным вариантом будет собрать своими руками токарный станок по дереву. Настольный агрегат этого типа позволит в домашних условиях изготавливать из деревянных заготовок самые удивительные подделки, декор или детали для мебели, которые всегда пользуются спросом. Главное, в процессе работы и сборки станка помнить о правилах безопасности.

chebo.pro

классификация оборудования для деревообработки, обработка дерева

Самые смелые проекты можно воплотить благодаря современным деревообрабатывающим станкам. Они имеют высокую точность и чистоту обработки. Со всем, что трудно сделать при ручной работе легко справятся эти мощные машины. Главное — это правильно выбрать бытовой многофункциональный или узкопрофильный деревообрабатывающий станок.

Классификация оборудования

Узконаправленные устройства способны осуществлять такие операции:

  • пиление;
  • прессовка;
  • строгание;
  • сверление;
  • фрезерование;
  • заточка;
  • шлифовка.

Многофункциональные станки способны совмещать несколько задач одновременно. Ассортимент оборудования для обработки древесины достаточно большой и классифицировать их можно по различным признакам.

По назначению:

  1. Общего.
  2. Специального.
  3. Универсальные.

По характеру перемещения относительно режущего инструмента заготовки:

  • проходные;
  • цикловые.

При выполнении работ по технологическому признаку:

  • без стружкообразования;
  • со стружкой.

По степени автоматизации и механизации:

  • Механизированные.
  • Полумеханизированные.
  • Автоматические.
  • Полуавтоматические.

По типу:

  • круглопильные;
  • ленточнопильные;
  • фрезерные;
  • сверлильные;
  • долбёжные;
  • шипорезные;
  • шлифовальные;
  • токарные.

Все рабочие органы станка делятся на главные, которые выполняют подачу и резание заготовок и вспомогательные. Кроме этого машины оснащены двигательными, передаточными механизмами и опорными элементами.

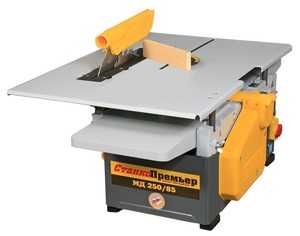

Круглопильные машины

Круглопильный станок — это дисковая пила, которая выступает через прорез в центре рабочего стола. Снабжённый линейками, упорами и направляющими, он применяется, чтобы отпилить по размеру древесину или искусственный материал.

С его помощью можно выполнить поперечный и продольный распил, вывести кромку под прямым углом и под наклоном снять фаску. Это первый станок, который приобретается мастером в мастерскую.

Выпускают пилы с диаметром полотна от 140 мм до 300 мм. Глубина реза заготовки определяется размером выступа полотна над столом.

Полотно можно наклонять от вертикального положения в пределах 45° за счёт легко читаемой градуированной шкалы. В непосредственной близости от полотна делается небольшая съёмная секция для замены диска.

Чтобы не защемить вращающееся полотно за диском крепится расклинивающий нож под разные размеры полотна, который сохранит пропил открытым.

Над полотном навешивается металлическое ограждение, для предотвращения случайного касания рукой пилы. Оно крепится на регулируемом кронштейне или расклинивающем ноже.

Отрезные станки имеют мощные электродвигатели, они способны придавать полотну высокую скорость. Мощный мотор при распиловке плотной и массивной древесины меньше подвержен перегрузкам.

Стол машины должен быть ровным и жёстким. Чем он больше или оснащён секцией расширения, тем большего размера заготовки сможет обработать машина.

Возможности продольной распиловки, когда заготовка перемещается вдоль упора, определяются максимальным расстоянием между полотном пилы и упором.

Для поперечного пиления заготовок и выполнения скосов применяется регулируемый упор. Он перемещается параллельно полотну в прорези стола под углом от 90º до 45º по отношению к направлению волокон или продольной оси заготовки.

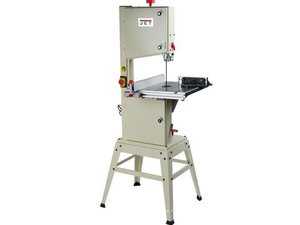

Ленточнопильные устройства

Ленточнопильный станок широко используется при криволинейном пилении. Он легко справится с толстой древесиной, отход опилок минимальный благодаря узкому пропилу. Устройство для домашнего пользования занимает небольшую площадь, довольно лёгкое и относительно бесшумное. О ленточнопильном станке по металлу читайте в этой статье.

Модели таких машин имеют цельную опорную конструкцию или устанавливаются на невысоких подставках.

Для каждой модели выпускаются различные виды металлических полотен, замкнутых в круг. Изготавливаются они из прочной гибкой стали с твёрдой, мелко режущей кромкой с одной стороны. Размер зубьев определяется их количеством в 25 мм длины полотна. Ширина полотна варьируется от 3 мм до 200 мм. От формы зуба зависит возможность либо чистого, либо быстрого пиления.

К дополнительным функциям можно отнести наличие шкалы, которая гарантирует точность распила. Поворот и наклон стола, важные составляющие при фигурных и косых распилах.

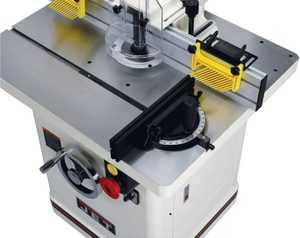

Фрезерные машины

Фрезерный станок применяется для резки деталей из дерева, фрезерования рельефных элементов и профилей, обработки заготовок.

Этот станок не может выполнить работу без фрезы, которая представляет собой насадку различной формы и размера. Их можно разбить на две группы — насадные и концевые фрезы. Для их правильного выбора необходимо сначала определиться с видом работ. Фреза насаживается на шпиндель, который отходит от двигателя.

Исходя из технологических и конструктивных признаков устройства, расположение шпинделя может быть нижним и верхним. От этого зависят виды работ, выполняемые устройствами.

Вращение фрезы является главным движением в таких моделях. Под движением подачи понимается перемещение фрезы относительно заготовки. Для подготовки резания в станке присутствуют вспомогательные движения, такие как настройка, наладка, управление, закрепление детали, её освобождение и т. д.

Группа фрезерных станков обширная — это горизонтально-фрезерные консольные машины, универсальные, широкоуниверсальные, вертикально-фрезерные, бесконсольные, копировально-фрезерные, карусельно-фрезерные и барабанно-фрезерные.

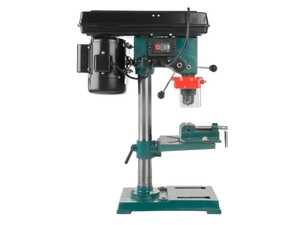

Сверлильные устройства

Для сверления с высокой производительностью и в напряжённых режимах в домашней мастерской, предназначен сверлильный станок. Шпиндельная бабка машины смонтирована на жёсткой металлической стойке-колонне. В неё входит патрон под сверло, механизм привода и электродвигатель.

Патрон имеет три самоцентрирующихся кулачка и рассчитан на свёрла с хвостиками. Устройства оснащаются асинхронными электродвигателями. Перестановка приводного ремня по набору шкивов меняет скорость машины в диапазоне 4—5 значений, от 450 об/мин до 3 тыс. об/мин.

Вылет сверла должен быть как можно больше. Это расстояние между стойкой и центром рабочего стола или сверлом.

Вертикальным ходом патрона определяется максимальная глубина отверстия. Максимальный ход патрона от 50 мм до 90 мм. Регулятором глубины устанавливается глубина сверления.

Патрон станка для предотвращения травмы закрывается ограждением. Для станка потребуется набор высококачественных спиральных и центровых спиральных свёрл до 10 мм в диаметре.

В группе сверлильных машин большое разнообразие моделей — это вертикально-сверлильные, одно- и многошпиндельные полуавтоматические, одностоечные кардинально-расточные, радиально-сверлильные, расточные, алмазно-расточные, горизонтально-сверлильные и прочие. Каждый из этих станков имеет своё предназначение.

При помощи сверлильных устройств делают сквозные и несквозные отверстия высокой точности, выполняют операции зенкерования, рассверливания, фрезерования и другие. Обзор сверлильных мини-станков можно посмотреть здесь.

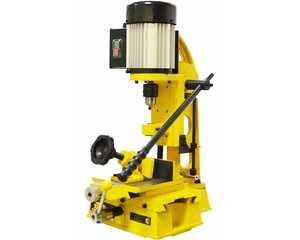

Долбёжные машины

Станки, предназначенные для образования различных размеров и форм пазов, называются долбёжными. Их можно применять для создания необычной формы профиля или снятия слоя древесины.

Схема долбёжного станка напоминает сверлильные модели. Принцип их работы зависит от комплектации оборудования.

Основные особенности устройства:

  1. Специальная цепь. Она состоит из отдельных звеньев, соединённых между собой шарнирами. Каждое звено — это заточенный фрезерный зуб.
  2. Основные узлы. С их помощью передаётся движение и корректируется процесс обработки. Цепь движется по специальной направляющей планке, удаляя дерево. Чтобы изменить сечение отверстия, нужно менять цепь.

Такие агрегаты устойчивы к нагрузкам и имеют большой срок эксплуатации. Долбёжное оборудование для деревообработки в домашних условиях довольно дорогое.

Его целесообразно использовать на промышленных предприятиях с серийным производством готовой продукции. Поэтому деревообработка в домашних условиях возможна при помощи долбёжного приспособления, которое устанавливается на машины другой специализации.

Шипорезные устройства

В столярном и мебельном производстве широко применяется такой станковый агрегат, как шипорезный станок. Эти машины применяются при изготовлении паркета, с их помощью можно обрабатывать напольные доски, древесно-стружечные плиты, калиброванные деревянные щиты.

Основное назначение агрегата — это сращивание заготовок по всей длине. В торцах деталей устройством нарезаются шипы, которые обрабатываются клеем, а затем направляются в прессы. Шипорезные модели могут быть односторонние и двухсторонние. На двухсторонних устройствах шип за один проход нарезается с двух концов. Шиповые соединения бывают круглые, ящичные, овальные и ласточкин хвост.

Основным рабочим инструментом машины являются пилы и фрезы. Дополнительно устройство может оснащаться удлинителем рабочей поверхности и прижимным пневматическим механизмом.

Шипорезные станки целесообразно применять на крупных производственных предприятиях с серийным производством. Для небольших мастерских или в домашних условиях оптимальным будет применение фрезерных станков, оснащённых шипорезной кареткой.

Шлифовальные станки

Шлифовальные машины применяются для отделки широких плоских панелей и досок. На них располагается шлифовальная лента, круг, рабочая поверхность и упор.

Вертикально расположенный металлический диск, покрытый наждачной бумагой, используется для шлифования закруглённых или прямоугольных концов на заготовке, а также для обработки скосов. Абразив на бумажной основе приклеивается к диску специальным клеем.

Для шлифования длинных кромок или сторон заготовки используют шлифовальную ленту, натянутую между двумя металлическими валиками. Обычно лента расположена горизонтально, а заготовка фиксируется поперечным упором, но ленту можно поставить и вертикально.

Существуют станки барабанного типа. Они применяются для шлифования щитов, досок, реек и других длинных плоскостей. С их помощью поверхности придаётся нужная шероховатость.

Применение шлифовальных машин позволяет освободить деревянную поверхность от неровностей и шероховатостей. С их помощью можно обработать детали, отрезать по заданному размеру деталь.

Токарные агрегаты

Широкий спектр различных задач может выполнить токарный станок. Он применяется при обточке, нарезании резьбы, сверлении, обработки торцов и создании пазов. С его помощью можно изготовить детали и элементы мебели. О токарных мини-станках читайте здесь.

Существуют промышленные устройства, для небольших производств и бытовые. К основным видам такого оборудования можно отнести винторезный, револьверный, карусельный, многорезцовый станок. У каждого из них свои предназначения.

При помощи таких машин, возможно, осуществлять нарезку и зачистку материала. Принцип работы — это постепенное при помощи станка и стамески снятие стружки с изделия. Элементами этого устройства являются станина, передняя и задняя бабки, электродвигатель.

Инструкция работы на этом оборудовании начинается с отбора пиломатериалов. Не рекомендуется брать в работу древесину с сучками, пониженной или повышенной плотности. Важно, чтобы заготовка была нарезана необходимых размеров. После подготовки пиломатериала можно приступать к его обработке.

Готовую деталь шлифуют, не снимая её со станка. Каждый владелец мастерской или гаража сам подбирает для себя его оснащение. Одни приобретают универсальные бытовые станки, примером могут быть станки СУБД-4, БЕЛМАШ СДМ-2200, Муравей СД-3−02 и другие. Кто-то делает приспособления и самодельные станки самостоятельно.

Чтобы изготовить деревообрабатывающий станок своими руками для домашней мастерской, в первую очередь важна идея, а уже потом подробное описание оборудования, чертежи, схемы, видеоинструктажи опытных мастеров и комплектующие. О том, как выбрать деревообрабатывающий станок для домашней мастерской, можно узнать в данной статье.

Не обойтись в мастерской и без станков по металлу. Так, при создании фрезерного станка по металлу для домашней мастерской размеры оборудования нужно подогнать под размеры помещения.

Обустраивать мастерскую лучше в отдельном помещении. Шум от работы самодельных станков не должен никому создавать дискомфорт.

obrabotkametalla.info

Токарный станок для обработки древесины и его устройство

Точение можно назвать одним из самых часто используемых типов художественной обработки лесоматериалов. Точеная продукция характеризуется красотой и округлыми формами, идеальной гладкостью поверхности, простотой и легкостью создания. Создаются такие изделия при помощи токарного станка, который был известен еще в Древнем Египте.

В первых токарных станках заготовки вращались при помощи перекинутой через них веревки. Один край веревки был зафиксирован на тетиве лука, подвешенного на потолке мастерской, а второй край - на деревянной педали. Спустя много лет были созданы устройства с преобразованием возвратно-поступательного движения во вращательное.

Заготовка для токарной обработки

Токарная обработка древесины не возможна для заготовок из мягкой слоистой древесины. Мягкая древесина часто скалывается по слоям, не получается добиться гладкой поверхности. Для такой древесины подходит не резец, а шлифовальная бумага. Хвойные сорта, кроме лиственницы, очень мягкие. В то время как большая часть лиственных пород отлично подходит для токарной обработки. Кленовые, березовые, буковые лесоматериалы характеризуются однородной светлой древесиной. У ореха и тика древесина темная. Крайне привлекательную текстуру имеет вишня, олива, слива, вяз.

Выбор сорта лесоматериалов определяется предназначением конечного продукта, его габаритами, конструкцией, а также условиями эксплуатации и требованиями декоративного характера.

Для токарной обработки прекрасно подходят сухие лесоматериалы без сучков. Заготовка может быть создана из прямых частей веток и стволов, или из брусков квадратной формы, которые заблаговременно нужно острогать под восьмигранник.

Технология токарной обработки дает возможность создать предметы круглого сечения с разнообразным профилем, витые колонны, изделия с пустотами. Разрезанные продольно или поперечно детали могут быть применены в качестве элементов накладной резьбы.

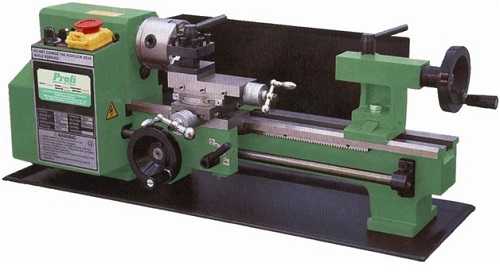

Устройство токарного станка по обработке древесины

Мы предлагаем ознакомиться с токарным станком на примере токарно-винторезного аппарата. Главные комплектующие, из которых состоит токарный станок для обработки древесины:

  • передняя бабка. Фактически это чугунный короб, содержащий базовый рабочий инструмент шпиндель и коробку скоростей. Она необходима для крепежа заготовки и передачи ей основного движения - вращения. Самый важный компонент передней бабки – это шпиндель, а именно стальной пустотелый вал. Передний конец шпинделя содержит нарезанную точную резьбу, на которую может быть навернут кулачковый или поводковый патрон
  • гитара. С ее помощью регулируется подача или шаг нарезаемой резьбы станка при помощи монтажа подходящих сменных зубчатых колес. В новых устройствах гитара почти не применяется
  • коробка подач является узлом устройства, передающим вращение от шпинделя к ходовому винту. Она изменяет скорость вращения ходового винта, в результате этого передвигается суппорт с определенной скоростью в продольном и поперечном направлениях
  • станина представляет собой чугунное основание, с находящимися на нем главными механизмами станка. В верхней ее части есть по две призматические и плоские направляющие, по которым движется задняя бабка и суппорт. Станина крепится на две тумбы
  • фартук необходим, чтобы преобразовать вращательное движение ходового вала в продольное или поперечное усилие суппорта
  • суппорт. Его главная задача состоит в перемещении резцедержателя с резцом продольно, поперечно и наклонно по отношению к оси станка. Резец может двигаться вдоль и поперек станины механически и вручную. В составе суппорта имеется каретка, двигающаяся по направляющим станины, фартук, в котором находится система преобразования вращательного движения ходового вала в прямолинейное движение суппорта, а также механизм поперечных и резцовых салазок, механизм резцедержателя
  • задняя бабка. Она нужна для монтажа края длинных заготовок во время обработки, а также для крепления и подачи стержневых приспособлений, к примеру, сверл или зенкеров
  • шкаф, содержащий электрооборудование. электродвигатель запускается при помощи определенных рукояток и кнопок. Таким же образом контролируется запуск и остановка станка, контролируется работа коробки скоростей и коробки подач, контролируется механизм фартука.

wood-prom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
