Токарный станок деревообрабатывающий своими руками: советы по изготовлению и использованию

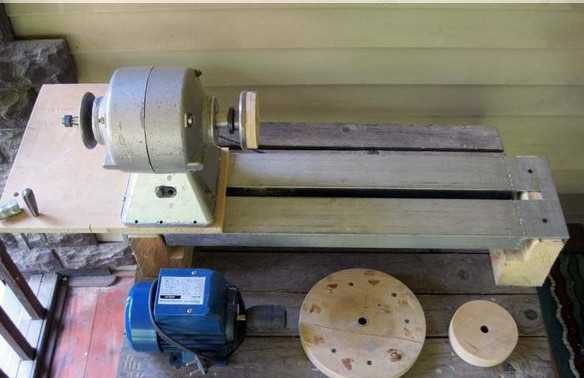

Простейший настольный токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

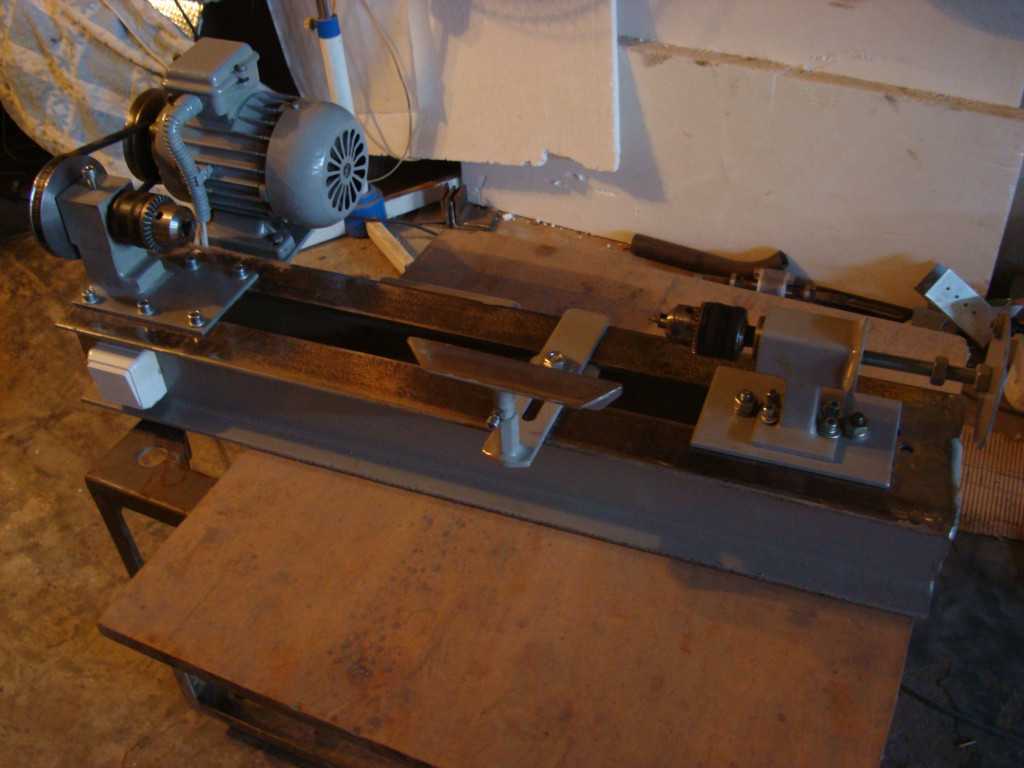

Токарный станок по дереву своими руками

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Содержание

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

• станина;
• передняя бабка;
• задняя бабка;
• суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

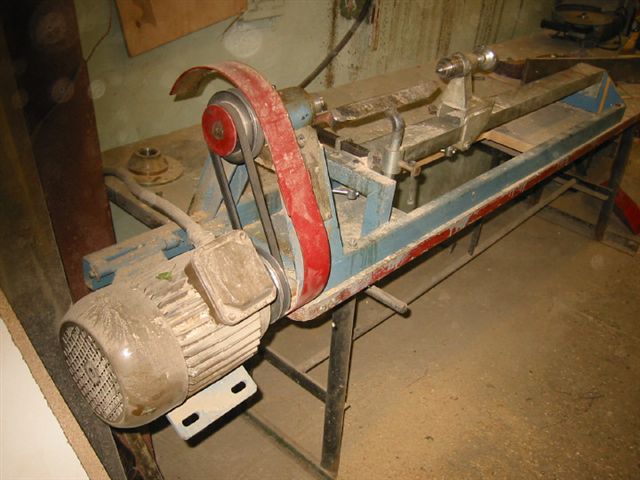

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

• сверление;
• создание пазов;
• фигурная обточка;
• обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

• сверлильный аппарат;
• напильники и наждачная бумага;
• УШМ (болгарка) и набор дисков для резки металла;
• сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

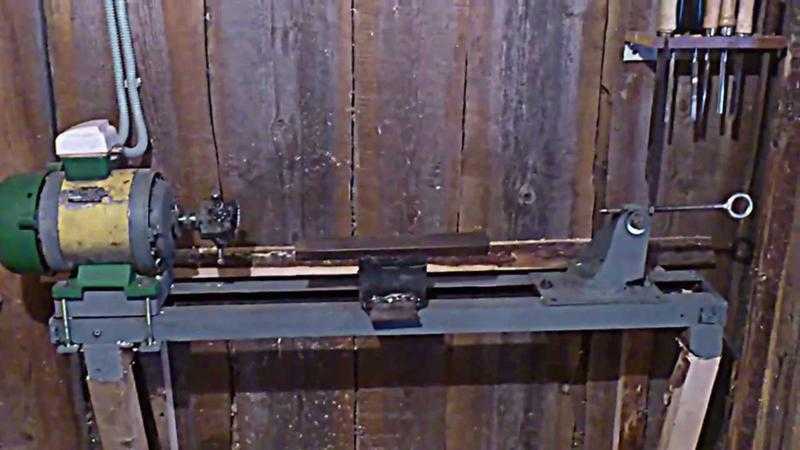

Рама для самодельного токарного станка по дереву

Шпиндельный узел

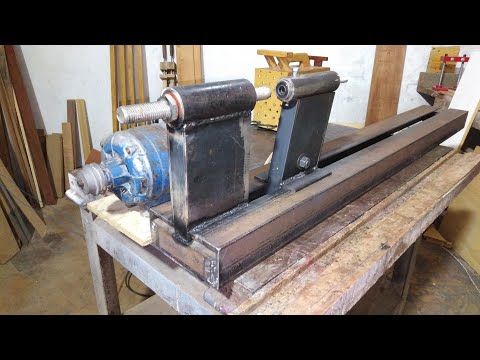

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора.

Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

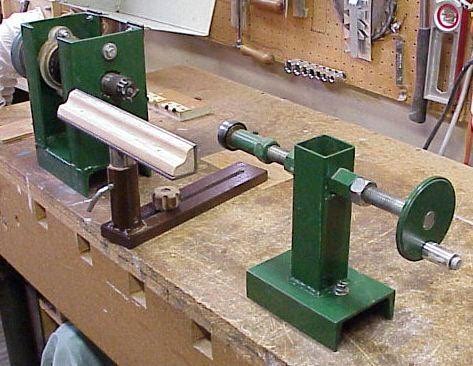

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Подручник

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Токарный станок своими руками — 89 фото постройки полноценного устройства

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Содержимое обзора:

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

• Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
• Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
• Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
• Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
• Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

• Цепной;
• С помощью ремня;
• Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

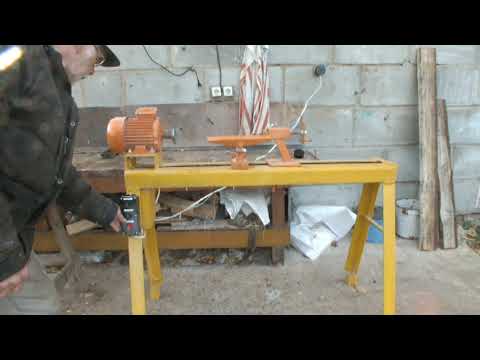

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

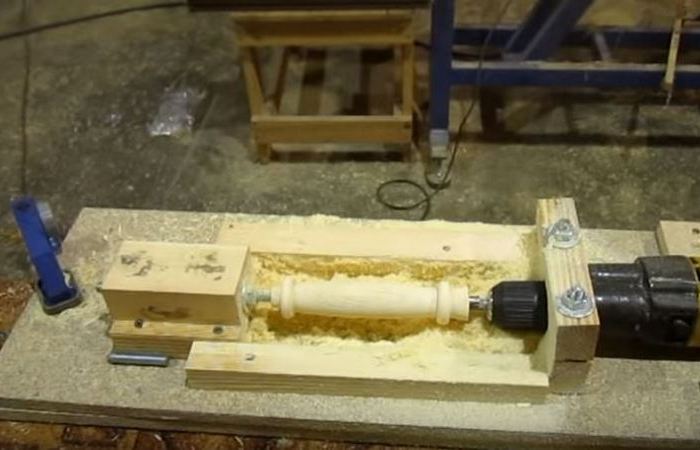

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

• конструкция собирается и разбирается в любой момент;
• переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
• экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

• по завершении компоновки станка необходимо проверить исправность.
• электродвигатель в станке должен быть защищён кожухом;
• мощность электродвигателя должна быть покрытой Вашей электросетью;
• рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
• при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
• приступать к работе можно только используя средства защиты глаз от стружки;
• после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

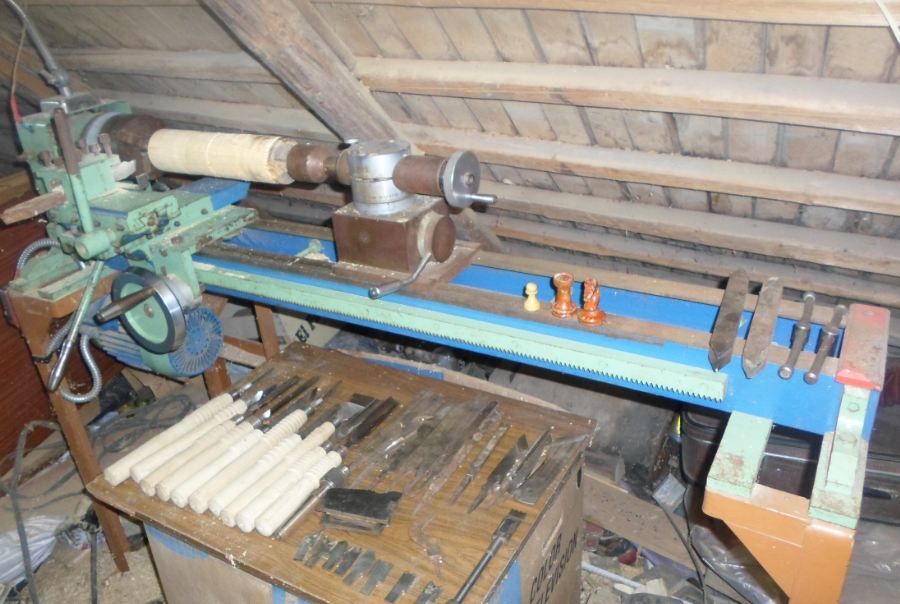

Фото токарного станка своими руками

Деревообрабатывающий станок своими руками из коронки по дереву

Простые токарные станки по дереву своими руками Дерево является наиболее востребованным материалом для мастеров Кулибиных и прочих самодельщиков. Во многом его популярность обусловлена не только универсальностью в применении, но также доступностью и простотой обработки.

В большинстве случаев для работы с деревом можно использовать свой личный ручной инструмент, который у каждого найдется в наличии: ножовки по дереву, рубанки, стамески, шлифовальные бруски.

Применяются и различные виды электроинструмента: дрель, шуруповерт болгарка, ручной фрезер. Купить их может практически каждый, тем более если человек занимается деревообработкой.

Но в тех случаях, когда необходимо придать деревянной заготовке цилиндрическую форму, выточить ручки для инструмента, сделать шкивы, а также подсвечники и другие декоративные элементы, без токарного станка не обойтись.

Купить такое оборудование — не всегда по карману. Но всегда есть альтернативный вариант. Например, простой станочек при желании можно изготовить самому. Это не так уж и сложно, как может показаться сначала.

На нашем сайте представлены разные варианты самодельных токарных станков по дереву: от примитивных, несложных в изготовлении и бюджетных до универсальных конструкций. Благодаря такому разнообразию вариантов, вы можете выбрать то, что подходит именно вам.

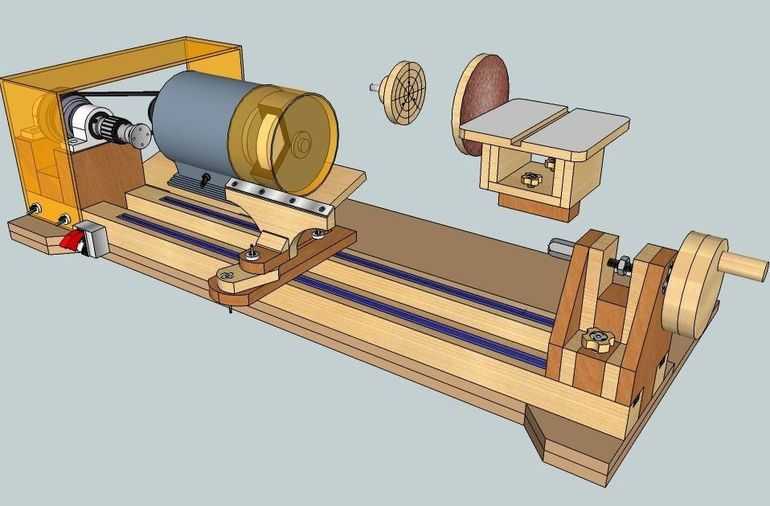

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов.

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами. Важное и обязательное условие — их центра должны быть соосными.

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

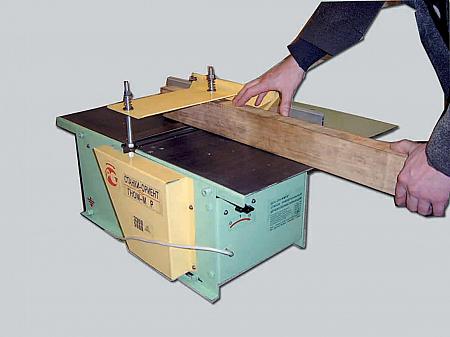

Разновидности деревообрабатывающих станков

В зависимости от технологического принципа обработки дерева станки делят на:

• универсальные;
• специализированные;
• узкого производства.

Оборудование универсального предназначения отличается большой известностью в связи с его многофункциональностью. Оно применяется как на различных производственных, так и на индивидуальных предприятиях.

Необыкновенность такого станка заключается в том, что с его помощью можно делать все виды обработки дерева. Хотя вместе с этим качество сделанной работы получится ниже, чем, к примеру, у специализированного.

Специализированные механизмы могут выполнять лишь одну функцию, к тому же они могут перенастраиваться и употребляются в различных отраслях.

Использование специальных станков сводится к производству конкретных элементов, иные операции на этом станке сделать невозможно.

Данные механизмы бывают таких видов:

• Шипорезного;
• Фрезерного;
• Круглопильного;
• Шлифовального;
• Продольно-фрезерного вида;
• Сверлильного;
• Сверлильно-фрезерного;
• Токарного;
• Ленточнопильного;
• Долбёжного.

Фрезерные устройства

Они выполняют такие функции:

• нарезка нестандартных элементов;
• фрезерование деталей в разных направлениях;
• производство пазов;
• фасонное производство составных частей.

Фрезерные станки для обработки дерева делят на:

1. Копировальные механизмы, которые занимаются созданием маленьких элементов на основе применения различных сложных технологий.
2. Приспособления обычного типа. Они бывают одно- и двухшпиндельными.
3. Карусельные станки делают обработку фигурного и плоского типа.

Кроме того, существуют устройства настольного типа, что также делятся на виды:

• Вертикальный;
• Горизонтальный;
• Продольный;
• Узкоспециализированный.

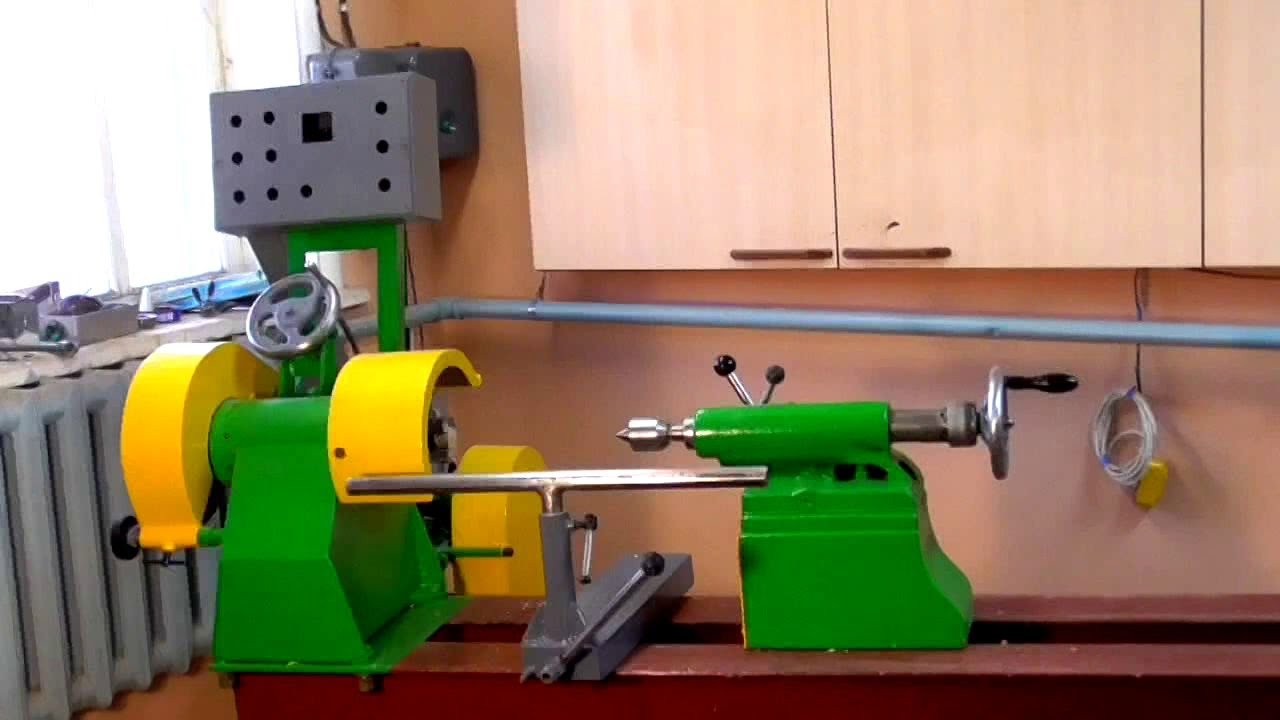

Токарные станки

Они могут работать с различными видами дерева как мягких, так и твёрдых пород. Обустроены копировальным устройством, которое изготавливает однотипные составные части. Сфера применения весьма широкая. Станки токарного типа производят составные части различных форм: цилиндрических, конических.

Токарные устройства делят на:

1. Лоботокарные, производящие модельные детали.
2. Круглопалочные, создающие изделия, в которых диаметр меняется по длине составной части.
3. Центровые, в которых инструмент подаётся вручную либо механизированно, они поддаются резке и созданы для производства однотипных составных частей.
4. Механизмы круглопильного типа выполняют угловое, продольное и поперечное распиливание. Существуют как механизированные, так и ручные.

Рейсмусовые станки строгают материал под плоским уклоном. Есть такие разновидности:

• Односторонние;
• Двухсторонние;
• Многоножевые.

Чтобы определить вид или тип станка для обработки дерева, есть специальные обозначения. Одна либо две первые буквы означают тип по принципу работы, а последующие — технологические характеристики станка. Чтобы выяснить число рабочих частей на узле, между этими знаками есть цифры.

В соотношении с точностью исполнения обработки составной части выделяют устройства:

1. Первого класса (О) — означающие довольно высокую точность работы.
2. Второго класса (П) — точность колеблется между 11 и 12 квалитетами.
3. Третьего класса (С) — с точностью от 13 до 15 квалитетов.
4. Четвёртого класса (Н) — с довольно низкой точностью.

Возможности самодельного станка

Понятно, что гаражные мини «версии» заводских моделей отличаются от последних по многим параметрам. Тем не менее работать на них можно, и они неплохо справляются со своей задачей.

Выточить декоративный деревянный подсвечник или ручку для стамески и напильника — с этой операцией справится даже самый простецкий станок с приводом от электродрели, собранный из дерева.

Подробно о том, как собрать такой токарный станочек из бросовых материалов и на скорую руку, можно прочитать на нашем сайте в данной статье.

Если же вам требуется агрегат для более серьезных работ, то станину лучше изготовить основательную — из толстого металла.

На самодельных конструкциях можно без проблем вытачивать деревянные шкивы для каких-либо гаражных самоделок, разные цилиндрические детали, красивые пепельницы из дерева и др.

Еще раз хотим обратить ваше внимание на то, что собрать токарный станок для дерева своими руками будет выгодно, если вам необходимо обрабатывать (обтачивать) малогабаритные заготовки и в малых объемах. Для более серьезных и ответственных вещей лучше приобрести заводские конструкции.

Реализация привода

Многих мастеров и самодельщиков часто интересует даже не то, как сделать токарный станок по дереву, а какой привод выбрать.

Тут, конечно, все зависит от ваших возможностей, а также от того, что именно вы собираетесь делать, какие детали вытачивать.

Если речь идет о бюджетном варианте, для которого не требуются чертежи и серьезные расчеты, то с ролью привода вполне справится электродрель. Это один из наиболее часто применяемых вариантов.

Некоторые мастера используют вместо обычного привода из электродрели угловую шлифмашинку (болгарку), но широкого распространения такое конструктивное решение не получило.

Тем более, что использование болгарки без регулировки оборотов — вообще нецелесообразно. Подробнее об изготовлении токарного станка из УШМ читайте в нашей статье.

Если вам нужна конструкция, чтобы изготавливать разные поделки и детали из дерева, то имеет смысл использовать электродвигатель, который посредством ремня будет соединяться с приводными шкивами (причем они должны быть разного диаметра).

При это сам токарный станок, а точнее его основные элементы желательно изготавливать из металла. В данном случае конструкция получится не только надежной и основательной, но и безопасной, что тоже немаловажно.

Использование дрели

Как уже было написано ранее — одной из наиболее популярных конструкций для гаража и домашней мастерской является простейший токарный станочек на базе электродрели.

Изготовить его несложно, а работать на нем — просто. Для изготовления основных конструктивных элементов можно использовать то, что найдется у вас под рукой.

Например, станину можно сделать из куска металлической двутавровой балки. Также можно взять за основу швеллер или строительный уголок — очень много вариантов.

Сами бабки можно сделать из того же двутавра. Также необходимо будет сделать простой хомут для надежной жесткой фиксации электродрели на своем месте.

Такой мини токарный станок по дереву можно установить прямо на рабочем столе, а после окончания работ — убрать в угол мастерской, сняв с него дрель.

С мотором от стиралки

Если конструкции на базе сетевой электродрели пользуются популярностью из-за простоты сборки, то станки с приводом из электродвигателя привлекают внимание своей универсальностью.

Для изготовления подобного токарного станка можно уже отдельно разработать чертежи с основными узлами и подробными размерами. Это очень поможет при сборке.

Обратите внимание, что при использовании мотора от стиралки можно использовать несколько основных конструктивных решений.

Можно реализовать как прямой привод, когда на вал надевается специальная (часто — самодельная) насадка для фиксации заготовки, так и непрямой — когда вращение на шпиндель передается через систему шкивов и ременной передачи.

Задняя бабка крепится к подвижной площадке, что позволит легко перемещать ее по станине, подстраиваясь под размер обрабатываемой детали или заготовки.

Обязательно изготавливаем корпус из металла или дерева, внутри которого будет находиться электродвигатель.

И на лицевую сторону корпуса можно вывести кнопку включения. Дополнительно, если есть возможность, можно установить плату регулировки оборотов.

Болгарка умеет много

В том числе – стать основой отрезного станка по металлу, дереву и прочим режущимся материалам, т. к. заменить отрезной диск на любой пильный из имеющихся в продаже пустячное дело. Не пустяк в таком случае – дисбаланс одноплечей качалки (см. далее), так что маятниковым в полном смысле УШМ из болгарки уже не будет. Двуплечая качалка с уравновешивающим грузом не выход – аварийный отскок будет с недопустимо большой задержкой в начале и слишком резкий в конце.

К сожалению, дать чертежи с пояснениями готовых самоделок такого рода нет возможности – слишком уж много разных болгарок есть в продаже. Поэтому остановимся на самых существенных моментах. Если вы хоть приблизительно разобрались в чертежах выше, то и сами сконструируете. А мы подскажем, как добиться успеха, не располагая токаркой и даже сваркой. Время воплощения в металле? Полдня-день, если уже делали руками какие-нибудь вещи.

Конструктивная схема

Болгарка крепится к станине болтом в одно из резьбовых отверстий для боковой рукояти. Отрезные станки на основе УШМ выполняются в основном по горизонтальной и вертикальной схемам. В первом случае корпус базового инструмента крепится вдоль качалки; во втором – поперек вверх. Продольная схема хороша тем, что болгарку легко уберечь от проворота в работе, пристегнув за корпус хомутом-«удавкой». Но вертикальная схема (см. рис. справа) лучше во всех прочих отношениях: работать гораздо удобнее, короткое жесткое плечо качалки позволяет с очень простым ее шарниром (см. далее) добиться «настоящего маятникового» качества реза, и отбойная пружина нужна послабее, что тоже эргономично.

Самодельный отрезной станок вертикальной схемы из УШМ (болгарки)

Кажущийся недостаток вертикальной схемы – возможность проворота инструмента на ходу, т.к. крепежный болт может ослабнуть из-за вибрации. Но в большинстве болгарок рядом с крепежным отверстием рукояти можно насверлить пару мелких глухих отверстий (возможность определяется по осмотру разобранного редуктора. А в монтажную плиту без проблем ввинчиваются фиксирующие штифты. Чтобы переделывать не пришлось, действуем таким порядком:

• Осмотром разобранного инструмента определяем, где можно расположить фиксаторы. Глубина лунок под них нужна 3-4 мм; диаметр такой же. Глубже и шире не надо, зачем зря ослаблять корпус редуктора.
• Замеряем поточнее, где будут фиксаторы относительно резьбового крепежного отверстия, вычерчиваем эскиз.
• В монтажной плите размечаем отверстия под фиксирующие штифты. В зеркальном отражении, не забудьте! Можно набросать эскиз на тонкой бумаге и наложить ее на плиту рисунком так, чтобы контуры крепежного отверстия совпали.
• Сверлим пионерные отверстия под фиксаторы. Пока помельче, лишь бы пролезла чертилка потоньше. Лучший ее вариант в данном случае – цыганская игла или сапожное шило.
• Ставим на плиту инструмент с диском побольше и при помощи пары слесарных угольников выставляем его (диск) строго вертикально. Осторожно, чтобы не сбить установку, потуже затягиваем крепежный болт. Эту операцию лучше производить с толковым помощником.
• Сквозь отверстия в плите размечаем на корпусе редуктора, где сверлить лунки под фиксаторы.
• Сверлим лунки в болгарке, а в плите рассверливаем в размер отверстия под фиксаторы и ставим их. Можно использовать винты М3-М4, завернутые с изнанки плиты; тогда и отверстия под них нужны резьбовые.
• Ставим на место инструмент, проверяем диск на вертикальность. Чуть ушел – не страшно. Можно подпилить один или оба фиксаторы сбоку надфилем до эксцентричности и подвернуть, подправив инструмент. В таком случае фиксаторы фиксируются (вынужденный повтор) краской, клеем по металлу или холодной сваркой.

Пружина

Пружина отброса (возвратная, отбойная) устанавливается в любом подходящем месте самодельного отрезного станка, см. рис. ниже. Нужно соблюсти только 2 условия: первое, начальное усилие подачи должно быть 10-12 Н (1-1,2 кгс), подбирается по руке. Это больше, чем в маятниковом станке, так что и работать будет не так удобно. Второе – если прижать инструмент вхолостую до конца и резко бросить рукоять, обратный его отскок недопустим. В этом смысле предпочтительнее конструкции слева и справа на рис.

Возможные варианты установки пружины отброса в отрезных станках из болгарок

Шарнир

Качество реза болгаркой почти нацело определяется качанием инструмента в поперечной диску вертикальной плоскости и боковым смещением по ней же. Конструкция шарнира (и части станины), практически полностью исключающей то и другое, показана на след. рис. Основные материалы – обрезки трубы, прутка и шарики от подшипников D(8…15). Сделанный «на колене» узел не менее точен и устойчив, чем сложные «фирменные». Проварить нужно только углы вильчатой рамы, но, если ее согнуть из толстой полосы, то и этого не понадобится.

Устройство шарнира коромысла (качалки) самодельного отрезного станка из болгарки

Перед сборкой в полости трубы набивается любая консистентная смазка, хоть паровозный тавот. Центровка и устранение люфта – боковыми болтами, которые фиксируются внутренними контргайками, а те – краской/клеем. Крепление хребтины сваркой производится до сборки; резьбой ее можно крепить и после.

Чего не надо

Самые серьезные ошибки при изготовлении самодельных отрезных станков на основе УШМ, во-первых, недостаточно жесткое крепление инструмента к качалке, напр. разбалансированное относительно точки приложения обратного усилия резания (поз. А на рис.). Инструмент в работе перекашивается, рез идет туго, получается скошенным по вертикали и рваным, а диск быстро изнашивается.

Примеры неоправданно сложного исполнения самодельных отрезных станков из болгарок

Во-вторых, крепить болгарку за защитный кожух (поз. Б) просто опасно. И зачем, спрашивается? Ради лишней бессмысленной работы? Там же есть штатные, рассчитанные под нагрузку, крепежные отверстия, одно из которых всегда свободно.

Раз уж речь зашла о бессмыслицах, нельзя не задержаться на конструкциях станин и качалок. Посмотрите на след. рис.:

Примеры неправильного конструктивного исполнения самодельных отрезных станков из болгарок

Стремление авторов сих произведений добиться их жесткости и устойчивости похвально. Но отнюдь не мешало бы прежде подучить хотя бы самые основы сопромата, термеха и строительной механики. А расчеты по ним показывают: вилки из профтрубы от 25х25х1,5 шириной до 200 мм, высотой до 150, и хребтины из такой же трубы от 40х40х2 длиной до 350 мм (любая болгарка укладывается лежа) более чем довольно, чтобы получить точность реза лучше 1 мм. Вполне достаточно для такой тонкой работы, как подрезка на угол наличников межкомнатных дверей. Если же станок все равно «играет», не подпирайте дубовыми кряжами фанерную хибару (образно). Ищите конструктивные недочеты.

Примечание: варианты самодельных станин для болгарок под отрезные станки см. в видео:

Видео: самодельные стойки для болгарки

Дополнительные возможности

Кроме перпендикулярных поперечных резов, очень часто требуются угловые на 45 градусов; редко – на произвольный наперед заданный угол. Докупать поворотный стол с угловыми делителем? Влетит в «копеечку» где-то от $40, если хороший долговечный. А нерегулируемого стусла для реза ручной ножовкой под станком хватит максимум на 4-5 заготовок.

Простейшее решение – стол для отрезного станка с боковым продольным упором и рисками на фиксированные углы, поз. А на рис.:

Конструкции столов к отрезным станкам для резки под углом

Наладка – поворотом стола или станка с фиксацией струбцинами. Серьезный недостаток – долгая и утомительная переналадка с угла на угол. Ее можно облегчить, выставив по разу на каждый угол точно прорезав диском в столе пазы. Тогда наладка сводится к установке диска по пазу, но все равно – при непрерывной работе за 8 час. смену зря теряется до часа и более времени. Трубчатую поворотную станину и самодельный стол с упором-делителем на произвольный угол (поз. Б) сделать сложнее, но потери рабочего времени с ними не превысят таковых на «отдых» инструмента.

Иногда, и не так уж редко, на поперечном в общем-то отрезном станке приходится делать продольные резы ограниченной длины. Напр., узкие прямые пазы и канавки в тонком материале. Что на циркулярке вообще невозможно, а фрезером со специальным столом (достаточно сложным и громоздким) вряд ли. Здесь поможет отрезной станок с протяжкой – выдвижным по ходу реза рабочим органом, см. след. рис.:

Самодельный отрезной станок с протяжкой из болгарки

Конструкция его никак не для начинающих мастеров, поэтому ограничимся ее видео описанием, см. ролик:

Видео: стойка для болгарки с протяжкой

Гораздо чаще встречается иная ситуация: резать нужно только перпендикулярно, но быстро, много и точно в размер; места под «нормальный» отрезной станок просто нет. Напр., мастер нарезает заготовки для строительства в тесном хозблоке, используемом также как временное жилье. Или ИП торгует длинномером «в разрез» в палатке на железном базаре. Что ж, умельцы придумали и на такие случаи придумали отрезной мини-станок в виде приставки к обычным слесарным тискам, см. рис.:

Отрезной мини-станок из болгарки – приставка к слесарным тискам

А как сделать такое полезное приспособление – видео напоследок:

Какое дерево можно обрабатывать

Подойдут любые породы дерева: дуб, береза, ясень, граб, и тем более — сосна или другие хвойные. Склеенные заготовки из березовой фанеры тоже можно обтачивать на самодельном токарном станке.

А используя вспомогательный копировальный инструмент, можно изготавливать очень классные вещи.

Поэтому касательно выбора древесины можно особо не заморачиваться — самодельная конструкция справится с обработкой любых небольших заготовок из дерева.

Правила использования и техника безопасности

При работе на любом оборудовании важно соблюдать элементарные правила ТБ. В первую очередь, необходимо обязательно использовать средства личной защиты — маску или очки.

Собирая для себя токарный станок по дереву своими руками, важно заранее предусмотреть для него подходящее место, где он будет надежно установлен.

Место должно быть ровным и прочным. И рабочий стол в принципе подойдет для этого. Также можно изготовить отдельное место.

Также крайне важно, чтобы над тем местом, где будет находиться станок, было организовано хорошее освещение.

Перед началом работы необходимо убедиться в надежном креплении обрабатываемых деревянных заготовок, а также в работоспособности всех узлов конструкции.

Сделать своими руками деревообрабатывающий токарный станок совсем несложно — мы поделились с вами простыми решениями, которые под силу реализовать каждому мастеру.

Основные сведения

Устройство деревообрабатывающего станка включает в себя несколько основных рабочих зон, а также дополнительных элементов. К числу основных относятся:

• станина;
• рабочая плита;
• валовый механизм;
• режущие инструменты;
• двигатель, передающий движение на другие компоненты устройства.

Дополнительные части станка

включают в себя

• области с ограждением потенциально опасного места;
• смазывающее устройство;
• агрегат, запускающий станок;
• точка, которая отвечает за подачу древесины.

Для изготовления станины используют, как правило, цельный сплав, либо другой массивный материал. Это неудивительно, ведь все остальные составляющие деревообрабатывающего станка располагаются на ней. Как правило, станина должна быть установлена на устойчивую поверхность из железобетона.

Рабочий стол в деревообрабатывающем станке отвечают за фиксацию всех рабочих компонентов Выполнен он из чугуна, который предварительно шлифуется. Конструкции рабочих столов могут быть разными, подвижного типа и нет.

Режущий элемент станка крепится к нему при помощи валового механизма. В зависимости от типа режущего элемента, валовый механизм может быть нескольких видов: ножевым, пильным и шпиндельного типа.

Что касается касается режущих элементов то они всегда изготавливается из высококачественной углеродной стали. Кроме того, данные элементы могут быть самых различных видов:

1. Круглопильные станки имеют в своей конструкции режущее устройство в форме круглого диска.
2. Пильная лента используется в ленточнопильных деревообрабатывающих станках.
3. Во фрезерных и шипорезных станках используются плоские ножи.
4. Сверла используются, соответственно, на сверлильных установках.
5. Долбежные цепи.
6. Во фрезерных и шипорезных станках, помимо плоских ножей, используются крючки, фрезы и прорезные диски.
7. Циклевальные ножи на соответствующих станках.
8. Рулонная шкурка используется на шлифовальных установках.

Видео

Подручные материалы

Прежде чем приступать к изготовлению деревообрабатывающего станка в домашних условиях, нужно удостовериться в том, что у вас есть все необходимые инструменты и материалы. В частности, нам понадобятся:

• патроны для сверл;
• двигатель достаточной мощности;
• механизм вала;
• регулируемая станина.

Естественно, для изготовления различных деталей нам понадобится достаточное количество стали и металла. Необходимо запастись металлическими уголками, которые будут использованы при изготовлении рамной конструкции, различными болтами, ну и, конечно же, сварочным аппаратом, без которого соединение основных составляющих частей невозможно.

К используемому двигателю также есть определенные требования. В частности, его мощность должна быть в пределах 1,3-1,5 кВт, а скорость вращения вала должна быть порядка 2500 оборотов.

Касаемо режущих элементов, то многие специалисты сходятся во мнении, что при самостоятельном изготовлении станка лучше брать заводские детали, ведь они изготавливаются из инструментальной стали, отличающейся повышенной прочностью. В домашних условиях изготовление той же фрезы будет вряд ли возможным, поэтому лучше не усложнять данный процесс, а приобрести готовую продукцию.

Проектирование многопрофильного станка

В принципе, самостоятельное изготовление деревообрабатывающего станка вполне возможно в домашних условиях. Однако, чтобы процесс работы был совершен в правильной последовательности, необходимо на первоначальном этапе сделать точный чертеж будущего станка. Подобное проектирование является одной из самых сложных задач во всей работе, поэтому нужно быть крайне внимательным на данном этапе.

Относительно деревообрабатывающих станок, то при их проектировании существуют определенные рекомендации, касающиеся составлению технической документации. В чертеже важно указать комплектацию будущего станка, обозначив все основные рабочие зоны, т.е. станину, режущие элементы и т.д.

Также на стадии проекта можно предусмотреть наличие определенного оборудования, установка которого необязательна, но в силу определенных причин она может оправданной. К примеру, можно предусмотреть освещение рабочей зоны, либо наличие различных измерительных инструментов и т.д.

Сборка своими руками

Заводской деревообрабатывающий станок является достаточно сложным техническим сооружением, выполняющим несколько работ:

Осуществление обрезки

Подобная обработка позволяет совершать формирование первичной заготовки какой-нибудь детали, либо совершать заготовку дров.

Фрезеровочные работы и шлифовка

После первичной обрезки, древесина подвергается шлифовке и прочим работам, направленным на удаление различных дефектов — заусенцев, неровностей и т.д.

Осуществление токарных работ

Считается наиболее сложным процессом, который можно совершать на станке. Это объясняется тем, что для их реализации нужны определенные знания и умения у человека, делающего данную работу, а также сопутствующий ручной инструмент.

9 Самодельные токарные станки по дереву Чертежи, которые легко сделать своими руками

Пользоваться токарными станками по дереву может быть очень весело, а создание собственных ручек, шахматных фигур, деревянных украшений или самодельных чаш подарит вам чувство большой гордости и достижения. Проблема в том, что цена даже многих токарных станков начального уровня настолько высока, что это может быть дорогим хобби.

Однако есть одно решение — если у вас есть необходимые навыки — построить свой собственный. Если вы относитесь к тому типу людей, которые не уклоняются от задачи «сделай сам», вы можете построить свой собственный токарный станок дома за небольшую часть цены. Если вы заинтересованы в том, чтобы попробовать, мы посмотрели в Интернете, чтобы предоставить вам планы на 9самодельные токарные станки по дереву вы можете легко сделать своими руками.

Содержание

1. История токарных станков и план их изготовления

Если вы ищете план изготовления деревянной планки своими руками в домашних условиях, это отличное место для начала. Владелец этой страницы не сразу бросается со схемами и инструкциями — во-первых, он уделяет время тому, чтобы представить концепцию токарного станка и дает вам представление о его истории на протяжении многих лет.

После того, как вы закончите с этим и будете готовы приступить к работе, вы найдете подробные инструкции о том, как построить свой токарный станок, список необходимых материалов и информацию о том, где их купить. Вы также найдете множество четких фотографий и диаграмм, показывающих, что именно вы должны делать на каждом этапе.

Нажмите здесь для получения подробной информации

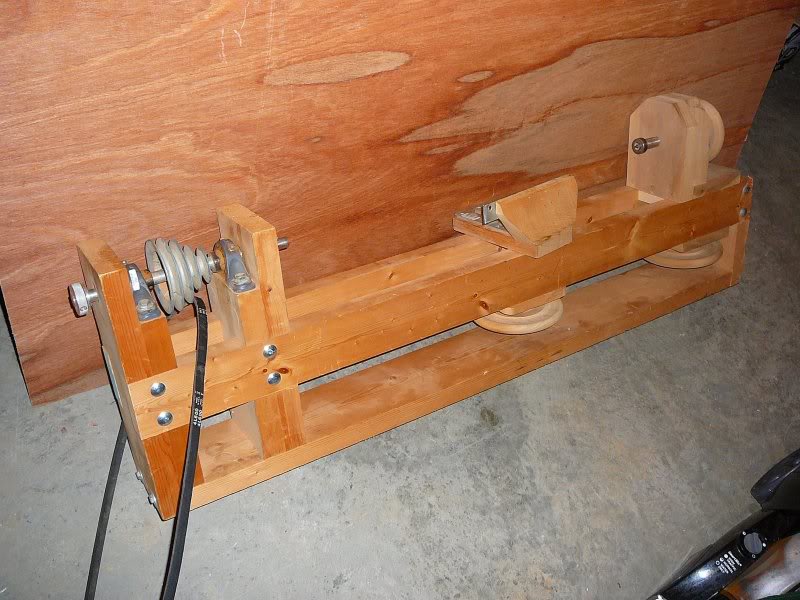

2. Деревянный токарный станок из дерева

Вот еще один отличный проект, которым хотел поделиться один домашний мастер. Его идея состояла в том, чтобы построить токарный станок по дереву, используя дерево в качестве основного материала. Для эксперимента он даже использовал дерево для подшипников, хотя и объясняет, что при желании их можно заменить шарикоподшипниками.

Как он объясняет во введении к проекту, одна из проблем изготовления деревянного станка по дереву заключается в том, что он вибрирует гораздо сильнее, чем тяжелая чугунная версия. Однако, как он предлагает, вы можете уменьшить это до некоторой степени, закрепив его на прочном верстаке.

Есть несколько разделов, в которых вы можете прочитать о том, как построить токарный станок, как владелец сайта улучшил его с течением времени, а также некоторые примеры объектов, для изготовления которых он использовал свой токарный станок.

Все очень четко объяснено с большим количеством изображений, чтобы продемонстрировать, что он сделал, и что вам нужно будет сделать, если вы хотите попытаться скопировать это. Впечатляющая конструкция своими руками и очень полезный ресурс.

Подробнее

3. Мини токарный станок из дрели

Гениальная идея от очень творческого мастера. Нет необходимости в сложном оборудовании, если вы хотите сделать простой мини-токарный станок по дереву дома — все, что вам нужно, это обычная дрель.

Это не даст вам инструмент, который можно использовать для токарной обработки больших мисок или изготовления домашней мебели. Однако, если вы хотите попробовать свои силы в токарной обработке дерева и у вас нет денег, чтобы потратить их на дорогой готовый токарный станок, это может быть решением, которое позволит вам попробовать его, не прожигая дыру в кошельке.

Все инструкции взяты из видео на YouTube — текста нет. Как объясняет парень в видео, у него нет токарного станка и он даже никогда не был у него, но он просто решил, что все равно хочет попробовать его сделать.

Идея настолько проста, что любой, кто считает себя хоть немного умелым, должен легко воспроизвести дизайн. Это еще один умный способ сделать небольшой токарный станок из материалов и оборудования, которые, вероятно, уже есть у вас дома.

4. Самодельный токарный станок старшеклассника

Вот пример, который посрамит многих любителей DIY. Это большой мощный токарный станок по дереву, сделанный старшеклассником из кусков металлолома и другого хлама, валяющегося у него дома.

Как он объясняет во введении, после того, как вы купили различное оборудование, которое вам нужно, например, патроны для токарных станков по дереву и подставки для токарных станков по дереву и т. д., многие токарные станки, сделанные своими руками, не станут намного дешевле. чем некоторые из токарных станков, которые вы можете купить. Вместо этого автор этого поста решил сделать токарный станок, который не требовал бы фрезеровки или литья и не требовал бы покупки каких-либо дорогих компонентов.

Как он продолжает объяснять, этот план является скорее объяснением его мыслительных процессов, чем пошаговым руководством. Он надеется, что если кто-то еще захочет использовать его идеи, то таким образом будет легче адаптировать их к индивидуальным обстоятельствам и доступным материалам.

В общем, это явно очень впечатляющая личность, у которой впереди долгая карьера в сфере самоделок. Отличная работа!

Щелкните здесь для получения подробной информации

5. Обучающее видео по токарному станку по дереву

Вот еще одно видео, которое мы нашли на YouTube, которое покажет вам все, что вам нужно знать, чтобы сделать высококачественный токарный станок из дерева. Нам нравится, как снято видео – все грамотно объяснено и наглядно показано. Темп видео также почти правильный, чтобы держать вас заинтересованным и сосредоточенным.

Что особенно хорошо в этом плане, так это то, что после измерения досок для раскроя вам не нужно измерять снова, потому что все подходит друг к другу. Это похоже на сборку плоской мебели, за исключением того, что вы все сделали сами.

Когда вы дойдете до видео, вы увидите, что это еще один токарный станок с дрелью, что делает его недорогим в сборке, поскольку вам не нужно покупать дорогой двигатель для его работы. Затем он также продолжает объяснять, как он улучшил дизайн, давая вам полезные советы, которые можно взять на вооружение, даже если вы не полностью следуете его дизайну.

Отличное видео и хорошо сделанный токарный станок. Нам понравилось это.

6. Токарный станок профессионального уровня с чертежами

Вот еще одно видео на YouTube, демонстрирующее, как собрать токарный станок в своей мастерской. Как видите, этому токарному станку требуется определенное количество специального оборудования, чтобы придать дереву нужную форму, но результаты получаются исключительными.

В видео нет разговоров — просто кто-то демонстрирует все, что нужно делать (слегка ускорено, чтобы не надоело смотреть!). Тем не менее, чертежи этого токарного станка также доступны для скачивания, так что, имея вместе чертежи и видео, вам будет легко следить за всем.

Если у вас есть доступ к необходимому оборудованию для резки дерева и вы обладаете необходимым опытом для выполнения работы, этот план предоставит вам высококачественный токарный станок по дереву за небольшую часть цены, которую стоило бы купить его в магазин.

7. Простой мини-токарный станок

Вот еще одно найденное нами видео, которое должно дать вам еще несколько идей и немного вдохновения о том, как сделать токарный станок по дереву в домашних условиях. Для этого вам придется купить несколько деталей — например, двигатель. Но ничто из этого не должно стоить слишком дорого по сравнению с тем, что вам нужно будет заплатить за токарный станок, купленный в магазине.

Это еще одно видео без слов, но все очень четко продемонстрировано, поэтому за ним будет достаточно легко следить, если вы знаете, как ориентироваться в мастерской. Единственное, что мы можем сказать об этом видео, это то, что мы не уверены в выборе музыки…

8. Видео и схемы токарного станка по дереву

В этом видео вы увидите, как нарезать детали, чтобы построить собственный токарный станок из фанеры. Опять же, все наглядно продемонстрировано и легко отслеживается, а планы доступны на веб-сайте ниже.

Это еще одно видео, которое нам понравилось, и результаты нам тоже нравятся. В этом видео показано, как с помощью соответствующего оборудования и небольших ноу-хау своими руками можно построить высококачественный и эффективный токарный станок по дереву, не тратя целое состояние.

9. Экспериментальный токарный станок из обрезков

Хотя некоторые из приведенных выше видео могут противоречить духу истинного DIY в том смысле, что проекты слишком профессиональны, это видео — полная противоположность. Здесь у нас есть видео, демонстрирующее, как кто-то сделал экспериментальный токарный станок исключительно из обрезков, которые они нашли в своей мастерской.

Хорошо, возможно, это не те фрагменты, которые у вас дома охотно валяются, но практически все, что использовано в видео, — мусор. Конечно, это зависит от того, как вы относитесь к «сделай сам» и что это на самом деле означает, но многие люди одобрят то, как эти ребята спасают много старого лома и перерабатывают его во что-то совершенно новое.

Более того, в результате получился очень впечатляющий токарный станок, способный отлично выполнять свою работу. Посмотрите видео, чтобы убедиться в этом сами.

Вдохновляющие планы, видео и идеи

Когда мы зашли в Интернет, чтобы посмотреть, что делают другие люди, мы обнаружили, что есть много людей с большим творческим потенциалом и некоторыми серьезными навыками. Вы можете шаг за шагом скопировать один из этих станков или попробовать объединить идеи во что-то новое. Однако, что бы вы ни делали, есть множество вариантов, которые обойдутся намного дешевле, чем покупка дорогого токарного станка в магазине.

Не забудьте приколоть!

Планы по изготовлению токарных инструментов для деревообработки

Товаров: 7.

Показаны 1 — 7 из 7 позиций

• 18,00 € В наличии

  Чертежи токарного и дискового шлифовального станка

  Подробные чертежи самодельного токарного и дискового шлифовального станка для небольших мастерских по дереву и деревообработки. с дешевыми и легкодоступными материалами. Шлифовальный диск 250 мм с наклонным столом с левой стороны. Поддерживает другие аксессуары на этом веб-сайте, такие как шлифовальный станок и система для заточки стамесок и ножей.

  18,00 €

• 15,00 € В наличии

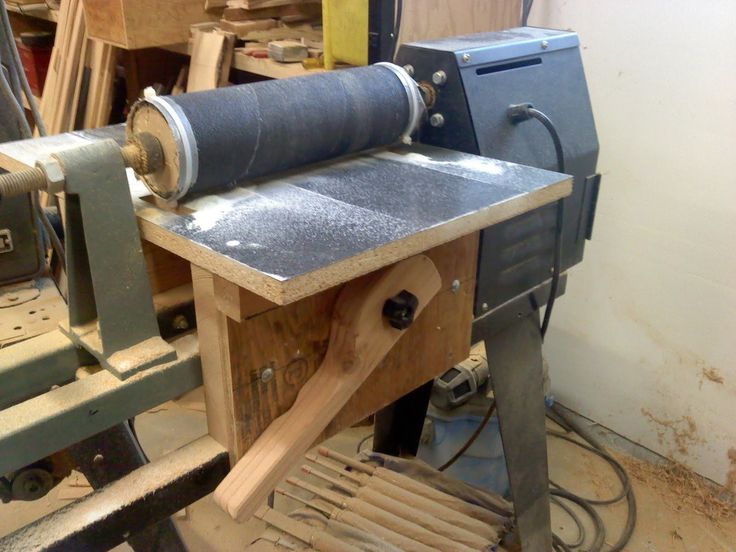

  Чертежи ленточной и шлифовальной машины

  Подробные чертежи самодельной шлифовальной станции для небольших мастерских по дереву или деревообработки. Ленточная шлифовальная машина и шлифовальная машина для измерения толщины, которые можно прикрепить к токарному станку и дисковой шлифовальной машине на этом веб-сайте. Простая, легкая конструкция из дешевых и легкодоступных материалов. Чертежи токарных станков продаются отдельно.

  15,00 €

• 3,00 € В наличии

  Токарные станки для заточки стамесок

  Подробные чертежи самодельного станка для заточки стамесок, которые можно прикрепить к токарному станку, на этом сайте. Простая, легкая конструкция из недорогих материалов. Это позволит вам заточить на токарном станке почти все виды токарных резцов по дереву. Чертежи токарного станка и шлифовального круга продаются отдельно.

  3,00 €

• 15,00 € В наличии

  Многоцелевая рабочая станция с вращающимся инструментом Чертежи

  Подробные планы самодельной рабочей станции 3-в-1 для использования с вращающимися инструментами типа Dremel. Проекты «сделай сам», такие как маркетри, мастерские и инкрустации. Многоцелевая рабочая станция выполняет три функции: мини-дрель, фрезерный стол и токарный станок.

  15,00 €

• 0,00 € В наличии

  Чертежи лицевой панели и патрона токарного станка

  Бесплатные подробные чертежи самодельной лицевой панели и патрона токарного станка, идеально подходящие для работы своими руками и деревообработки. Простая, легкая в сборке конструкция. Идеально подходит для использования с самодельным токарным станком на этом сайте. Это позволит вам делать чашки, миски и тарелки.

  0,00 €

• 5,00 € Есть в наличии

  Токарный станок для заточки ножей Схемы приспособления

  Подробные планы изготовления приспособления для заточки ножей. Это позволит вам заточить практически любой нож быстро, удобно и точно. Инновационный шлифовальный круг с наждачной бумагой. Вы можете быстро переключаться между зернистостью, и она не деформируется, в отличие от каменных кругов. Эта система заточки предназначена для использования с моим самодельным токарным станком. Токарные планы…

  5,00 €

• 3,00 € В наличии

  Чертежи складных ножей

  Детальные чертежи самодельного складного ножа, идеально подходящего для резьбы по дереву. Вдохновлен знаменитыми испанскими ножами от Taramundi. Их легко сделать, с простой конструкцией. Трение между лезвием и деревом действует как запирающий механизм. Я переработал старый стальной пильный диск, чтобы сделать лезвие. Широко используется в DIY и деревообработке.

  3,00 €

Показаны 1 — 7 из 7 позиций

В конструкции используются различные элементы, которые значительно облегчают нашу задачу. Одним из них, и очень популярным среди мастеров, может быть самодельный токарный станок по дереву . Так что в этом смысле для тех, кто любит собирать свои инструменты, покупка шаблонов для токарных станков по дереву становится отличным вариантом, чтобы лучше выполнять выполняемую работу.

В Paoson мы понимаем это, поэтому мы предоставляем в ваше распоряжение широкий спектр чертежей токарных станков по дереву, с помощью которых вы можете создавать и воссоздавать такие инструменты.

Отличный каталог самодельных токарных станков по дереву и чертежей для токарной обработки по дереву

Если вы искали токарный станок по дереву определенной конструкции или самодельный мини-станок, и вам было трудно его найти, Paoson, несомненно, сможет удовлетворить ваши требования. С течением времени и напряженной работы мы росли, и теперь мы рады сообщить, что являемся одним из лучших вариантов, когда речь идет о покупке детальных проектов и планов по изготовлению самодельного токарного станка по дереву или токарных станков по дереву своими руками.

Все наши проекты соответствуют самым высоким стандартам качества. Мы много лет работали над планами и проектами DIY, поэтому наш опыт гарантирует надлежащую функциональность каждого из планов и инструкций, которые мы предлагаем. Итак, хотите ли вы мини-токарный станок своими руками, самодельный деревообрабатывающий станок, самодельный токарный станок или мини-токарный станок своими руками.

Качество по непревзойденным ценам

Как и разнообразие, качество становится одним из стандартов Paoson. Каждый из самодельных токарных станков по дереву , которые мы предлагаем, имеет сертификат качества. Мы также знаем, что цены являются поворотным моментом, когда дело доходит до выбора того или иного места для покупки. В Paoson мы предлагаем качество без повышения стоимости товаров.

Качество также в нашем сервисе, поэтому, если у вас есть какие-либо вопросы или предложения, мы предлагаем различные способы связи, с помощью которых вы можете связаться с нами. Мы будем рады встретиться с вами и развеять ваши сомнения.

Токарная обработка дерева для начинающих (Почему я чуть не продал свой токарный станок) – проекты «сделай сам», выкройки, монограммы, эскизы, шаблоны

Узнайте о некоторых проблемах и трудностях, связанных с токарной обработкой дерева. Учитесь на моих ошибках, когда вы начинаете или продолжаете свой путь в токарной обработке дерева.

Токарным делом я занялся чуть больше десяти лет назад. В начале октября я был на местном фестивале декоративно-прикладного искусства, где продавец продавал деревянные миски ручной работы. Пока мы с женой рассматривали детали, она несколько раз намекнула: «Было бы неплохо, если бы у нас был токарный станок». Даже продавец пытался убедить нас, что токарная обработка — это веселое и полезное хобби.

Итак, несколько дней спустя я купил подержанный токарный станок. Он поставлялся с набором из 5 токарных инструментов (черновой долото, долото для шпинделя, косое долото, круглый скребок и инструмент для разделения). Инструменты были снабжены индивидуальными красными защитными чехлами, как показано ниже. Когда я получил токарный станок домой, я очень хотел попробовать его. Итак, я осмотрелся и нашел небольшое сухое полено из поленницы. Я установил бревно на токарный станок в параллельной ориентации. Затем я осторожно снял красную защитную крышку с выемки и включил токарный станок. Кора на бревне снимается легко. Однако, как только я наткнулся на твердую древесину, это заняло намного, намного, намного больше времени, чем я ожидал. Тем не менее, просто удалив кору и немного древесины, мы обнаружили сочные, яркие цвета, которые скрывались под корой.

Мой первый набор токарных инструментов.

Пора попробовать перевернуть внутреннюю часть

Так как внешняя часть чаши шла не так, как планировалось, я решил, что пришло время попробовать внутреннюю часть. Итак, я передвинул подручник. Я снова осторожно снял красную защитную крышку с выемки и осторожно вдавил выемку в токарную древесину. Ничего не случилось, может немного дыма. Без проблем. Мне просто нужно было быть более агрессивным. Следовательно, я сильнее вдавливал инструмент в дерево. Некоторые частички дерева оторвались. Вы могли бы назвать частицы пылью, а не стружкой или стружкой. При такой скорости потребовались бы часы и часы, чтобы удалить внутреннюю часть чаши.

Так как я был новичком в токарной обработке дерева, я просто понял, что ошибся инструментом. Я осторожно надел красную защитную крышку обратно на борозду и взял круглый скребок. Я снова осторожно снял его красный защитный кожух. Как и в первый раз, я начал осторожно. Прежде чем я это осознал, я толкал с большим усилием. Пошло еще немного опилок и намного больше дыма. Я продолжал нажимать все сильнее и сильнее, пока через несколько секунд винты, удерживающие древесину, не вырвались, и бревно не вылетело из станка.

Будучи неопытным в точении по дереву, я просто решил, что шурупы недостаточно длинные. Поэтому я перекрепил бревно более длинными шурупами. На этот раз я попробовал все инструменты. Те же результаты. Немного пыли и немного дыма. В конце концов, даже с более длинными винтами бревно слетало с токарного станка. Я выбросил бревно, убрал горсть пыли в магазине и подумал о том, чтобы выставить токарный станок на продажу.

Время исследовать токарную обработку дерева

Той ночью я исследовал токарные чаши. Я нашел ответ. Ориентация дерева. Я читал, что важно ориентировать дерево перпендикулярно. Поэтому на следующий день я нашел еще одно сухое полено от поленницы. Я создал заготовку, как показано на сайте, и установил ее перпендикулярно. Мне уже удавалось выточить чашу снаружи, поэтому я решил начать с выдолбления внутренней части. Опять же, я осторожно снял красную защитную крышку с выемки чаши и начал с внутренней части. Те же результаты дым и пыль. Хотя на этот раз мое отверстие было чуть глубже, прежде чем заготовка вылетела из станка. Снова снял заготовку, убрал горсть пыли в магазине и задумался о выставлении станка на продажу.

Я снова исследовал вращающиеся чаши. В этот раз я даже посмотрел несколько видео онлайн. На видео стружка просто слетала с токарного станка. Поэтому я знал, что чашу можно создать менее чем за день. В видеороликах постоянно упоминалась правильная техника и важность острых инструментов. Следовательно, на следующий день я переустановил заготовку предыдущего дня, снова используя перпендикулярную ориентацию. Затем я осторожно расположил долото под углом 45 градусов, как указано в видео. Однако даже с моими инструментами под этим волшебным углом мне не везло.

Могут ли мои токарные инструменты затупиться?

На задворках моего разума все еще была последняя часть информации, о которой я читал. Важность острых инструментов. С защитными красными крышками мои инструменты могут быть тусклыми? Я ненавидел портить инструменты, пытаясь их заточить. Однако в этот момент меня это действительно не волновало. Ведь я был готов продать токарный станок. Следовательно, я взял круглый скребок и заточил его с помощью ленточной шлифовальной машины. Затем я вернулся к токарному станку и попробовал еще раз. Да, ТАДА – стружка. Я овладел искусством токарной обработки дерева. Я знал все, что нужно было знать об этом ремесле!

К моему удивлению, через несколько секунд стружка начала исчезать. Прежде чем я это осознал, я нажал так сильно, как только мог, и снова превратился в дым и пыль. Ясно, что инструмент уже не мог затупиться. В конце концов, лезвия для моей цепной пилы могут работать часами между заточками.

Что не так?

В течение следующих 15 минут я пытался перемещать инструмент под разными углами и в разных направлениях. Как я заставил его работать раньше? Может быть, есть еще что-то, что можно узнать о токарной обработке дерева? Возможно, в дереве был металл. Я знал один маленький гвоздь, которым можно затупить лезвие цепной пилы. Может, это и случилось с моим круглоносым скребком? Пока это казалось безнадежным, я снова заточил скребок. Вернемся к токарному станку и ТАДА – снова стружка. Я снова овладел искусством токарной обработки дерева. Учиться было нечему!

Однако через несколько секунд то же самое. Дым и пыль. В течение следующих 14 минут я пытался перемещать инструмент в разных направлениях. Неудачно. Неуверенно я снова заточил инструмент и вернулся. ТАДА – стружка. После многочисленных затачиваний я в конце концов закончил свою первую чашу, как показано ниже.

Моя первая чаша.

Токарная обработка дерева для начинающих: извлеченные уроки

Со временем я усвоил два важных урока. Во-первых, даже инструменты с красивой обложкой могут быть тусклыми. Во-вторых, токарные инструменты могут очень быстро затупиться. Я должен упомянуть, что позже я понял, что инструменты, которые поставлялись с токарным станком, были сделаны из углеродистой стали. Эти инструменты могут затупиться всего за 15-20 секунд. Это не похоже на сегодняшнюю быстрорежущую сталь, которая может сохранять острую режущую кромку в течение 30 минут и более. Если вы немного посчитаете, то обнаружите, что чаша диаметром 10 дюймов (25 см) вращается со скоростью 900 об/мин приводит к тому, что токарный инструмент отрезает более 2 миль (3 км) древесины за 5 минут. С таким количеством резки углеродистая сталь не будет оставаться острой в течение длительного времени.

Да начнется трещина

Несколько дней спустя я приобрел немного «зеленого» дуба у друга, который только что срубил дерево. Я создал заготовку, похожую на мою первую чашу, и установил ее на токарный станок. Наброски этого куска, казалось, шли намного быстрее, чем моя первая миска. Закончив, я принес миску в дом, чтобы гордо поставить ее рядом со своим первым шедевром.

Вскоре после того, как я принес миску в дом, я заметил несколько микротрещин. С каждым часом трещины становились все больше и больше. По мере того как трещины становились все больше, я все меньше и меньше интересовался точением по дереву. Наконец, примерно через неделю, я вынес свой шедевр (показан ниже) на улицу и закопал его за нашей поленницей. Я снова подумал о том, чтобы почистить свой токарный станок и выставить его на продажу.

Вторая чаша, которую я перевернул, оказалась в камине.

Радости токарной обработки дерева

Первые знания о токарной обработке дерева я получил методом проб и ошибок. Оглядываясь назад, я считаю, что именно эти проблемы заставили меня заинтересоваться токарной работой по дереву. В конце концов, какое удовольствие делать то, что всегда получается идеально? Еще один аспект токарной обработки дерева, который меня интересовал на протяжении многих лет, — это свободная древесина. Жизнь в сельской местности с доступом к бесплатной свалке зеленых отходов означает много бесплатной древесины.

Бесплатная свалка зеленых отходов в Талсе, Оклахома.

Прежде чем заняться токарной обработкой дерева, я много времени работал с металлом. Изготовление всего, от внутренней и наружной мебели, металлических заборов, коптилен и т. д. Однако с металлом я начал понимать, что обычно могу купить конечный продукт дешевле, чем трачу только на материалы.

С точением по дереву дело обстоит иначе. Почти все части, которые я перевернул за эти годы, начинались как бесплатная древесина. С бесплатной древесиной я мог бы выйти вперед в финансовом отношении. Я также начал получать удовольствие от трансформации и творчества, связанных с превращением бесплатного бревна в красивую вещь. Многие из вещей, которые я создал за эти годы, попали в руки членов семьи и друзей в качестве рождественских подарков, свадебных подарков, детских праздников и т. д. У многих членов моей семьи и друзей теперь есть «небольшие коллекции» моих произведений. .

Теперь я токарь по дереву «Эксперт»!

Создав свою первую чашу, я никогда бы не подумал, что мне предстоит так многому научиться. В конце концов, я уже знал все, что нужно было знать о токарной обработке дерева! Позже я прочитал, что мастерство обычно требует от трех до десяти лет (10 000 часов и более) практики и размышлений о производительности. Даже сейчас, после токарной работы по дереву более 10 лет, я все еще не могу назвать себя мастером токарем. Вместо этого я теперь называю себя экспертом, используя следующее определение: «Эксперт — это человек, который сделал все ошибки, которые только можно сделать в очень узкой области».

Что касается мастерства, я бы также добавил, что чтение и общение с другими экспертами в данной области могут ускорить процесс. Например, недавно я разговаривал с местным резчиком по дереву, который занимается резьбой по дереву около 5 лет. За свою работу он получил множество наград и конкурсов. Когда я однажды встретил его в его магазине, я спросил, могу ли я взглянуть на инструменты, которые он использовал для создания своих замысловатых резных фигурок. Я был удивлен. Единственные инструменты, которые у него были, были из местного магазина пиломатериалов. Его инструменты состояли из ножниц для ковров, канцелярских и перочинных ножей.

Затем я спросил его, посещал ли он когда-нибудь мастер-классы по резьбе, выписывал ли он какие-либо журналы по резьбе по дереву и т. д. Он ответил, что нет. Поэтому я дал ему несколько своих каталогов по токарной обработке дерева, в которых также были инструменты для резьбы. В следующий раз, когда я посетил его магазин, конечно же, у него был набор из 12 предметов для резьбы по дереву с ручкой. Вместо того, чтобы использовать резак для ковров, он теперь использовал инструменты для резьбы с различными зачистками и профилями.

Кстати, свой первый токарный станок я в конце концов продал. Однако это было не из-за разочарования в точении, а из-за того, что я хотел токарный станок побольше с переменной скоростью.

Об этом веб-сайте

Этот веб-сайт начинался как коллекция заметок и изображений. С годами он продолжает расти по мере того, как я открываю, читаю, смотрю и узнаю о различных идеях и методах обработки и токарной обработки дерева. Из-за моего первоначального недружелюбного опыта с ориентацией дерева, созданием чистых срезов, растрескиванием дерева и тупыми инструментами, я написал статьи по каждой из этих тем. Я буду загружать эти статьи в ближайшие недели.

В частности, одна статья посвящена ориентации древесины. Точнее, как вы монтируете древесину на токарном станке. Движется ли зерно параллельно токарному станку (т. е. параллельная ориентация) или зерно движется перпендикулярно токарному станку (т. е. перпендикулярная ориентация)? В этой статье также рассматриваются преимущества и недостатки обоих методов ориентации древесины. Другая статья посвящена ориентации инструмента, методам резки и созданию чистых срезов.

Еще одна статья содержит обзор древесины, влаги и растрескивания. В этой статье также описаны многочисленные методы уменьшения или устранения растрескивания. Другие статьи посвящены заточке инструментов. В частности, методы определения остроты инструмента, особенности хорошей системы заточки и способы заточки различных инструментов. Другая статья посвящена общим идеям, советам и коммерческим секретам токарной обработки дерева. Он охватывает такие области, как расщепление древесины, токарная обработка больших и малых деталей, адекватное освещение, планировка магазина, подписание вашей работы и другие общие советы по токарной обработке дерева.

Бревна готовы к токарной обработке.

Я также добавлю пошаговые инструкции по созданию интересных и забавных проектов по токарной обработке дерева. Эти проекты буквально покажут вам, как «превратить» деревянный брусок в уникальное произведение искусства или полезный предмет домашнего обихода. При точении по дереву безопасность является важным шагом. По этой причине безопасность упоминается в многочисленных статьях на этом веб-сайте.

Части токарного станка по дереву

Части токарного станка по дереву.

Банджо.

Банджо скользит по станине станка и поддерживает подручник. Это позволяет регулировать подставку для инструмента и размещать ее в различных местах, что позволяет удерживать токарный инструмент в наиболее удобном месте для удаления древесины. Большинство современных токарных станков позволяют быстро затягивать и отпускать банджо с помощью фиксирующей рукоятки.

Кровать.

Станина — это горизонтальная часть токарного станка, соединяющая переднюю и заднюю бабки. Горизонтальные рейки на кровати – это «пути». На многих токарных станках вы можете расположить переднюю бабку, заднюю бабку и банджо в любой точке станины.

Охранник.

Защитный кожух из стальной сетки обеспечивает защиту от летящих кусков дерева и мусора. Вы должны всегда использовать защиту в операциях, которые позволяют ее использование. Вы должны носить лицевую маску при повороте без установленного ограждения.

Передняя бабка.

Передняя бабка удерживает материал, который вы будете точить. Он передает мощность от двигателя (приводного механизма) к заготовке. Как правило, двигатель находится ниже или сбоку от передней бабки и приводит в действие шпиндель с помощью ремня.

Шпиндель.

Шпиндель — это вал в передней бабке. Этот вал поддерживается на обоих концах упорными подшипниками, которые позволяют шпинделю вращаться, но предотвращают движение вала внутрь и наружу. Шпиндель обычно имеет резьбу на конце, которая позволяет устанавливать различные насадки (например, лицевую панель, спиральный патрон или вакуумный патрон). На внутренней стороне шпинделя обычно имеется конус Морзе. Этот конус Морзе может надежно удерживать различные насадки, такие как приводной центр или оправку ручки.

Задняя бабка.

Задняя бабка скользит по станине на одной линии с передней бабкой. Вы можете использовать заднюю бабку для поддержки заготовки. Это особенно полезно, когда заготовка длинная или тонкая. Вы также можете использовать заднюю бабку для удержания сверлильных и расточных инструментов для обработки отверстия.
