Токарный станок 1в61 технические характеристики


Токарно-винторезный станок 1М61: характеристики, устройство, особенности

Токарно-винторезный станок 1М61, разработанный в 70-х гг. прошлого века специалистами Ереванского станкостроительного завода, был предназначен для оснащения небольших предприятий, выпускающих свою продукцию мелкими сериями и в единичных экземплярах.

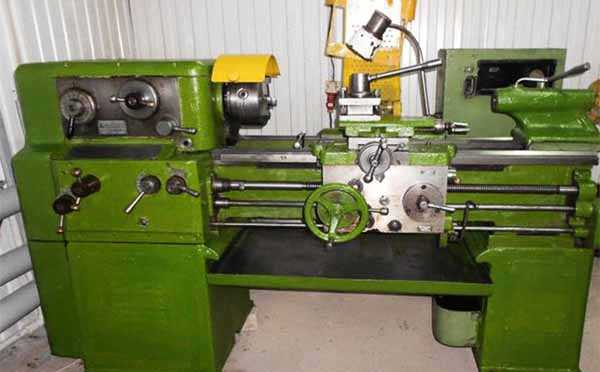

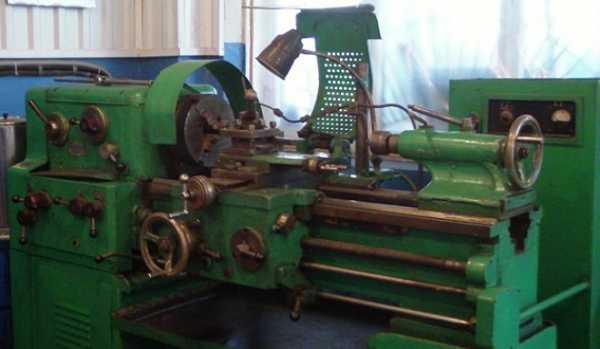

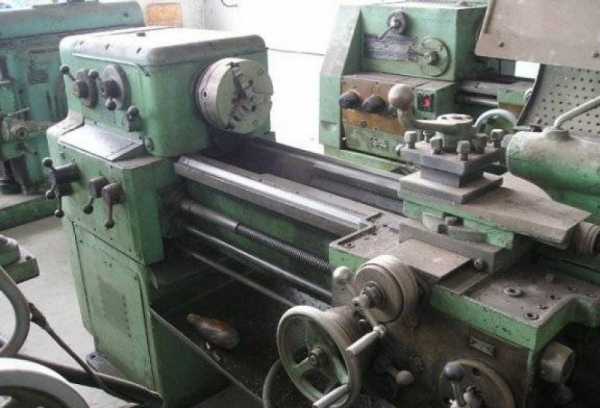

Токарно-винторезный станок 1М61

Как устроен станок модели 1М61

Основу токарного станка модели 1М61 составляют десять элементов, к которым относятся:

  1. несущая станина;
  2. коробка переключения скоростей;
  3. коробка переключения передач;
  4. коробка подач;
  5. фартук;
  6. суппорт;
  7. задняя бабка;
  8. система электрического оборудования;
  9. экран, выполняющий защитную функцию;
  10. система, обеспечивающая охлаждение инструмента и зоны обработки.

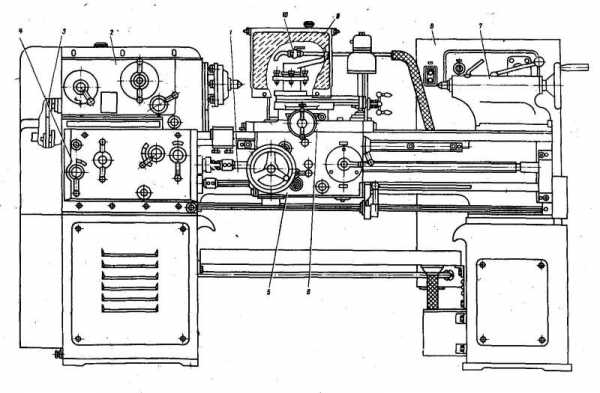

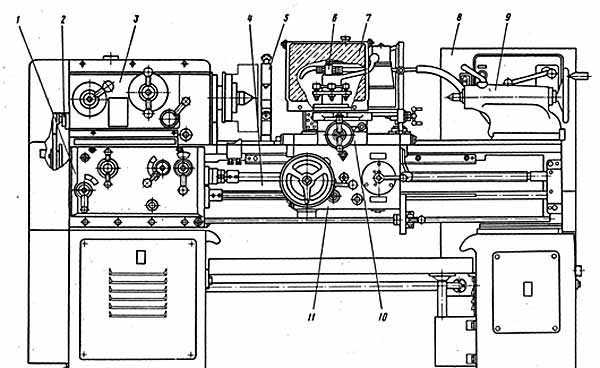

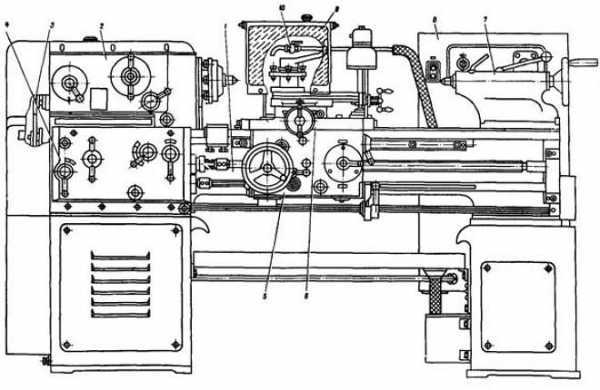

Основные узлы станка

По своим техническим характеристикам станок модели 1М61 относится к категории точности «Н». Электродвигатель станка может работать в реверсивном режиме. Частота вращения шпинделя оборудования меняется посредством коробки скоростей, в которой в зацепление вводятся шестерни с разными параметрами.

На токарном станке модели 1М61 могут быть использованы такие рабочие инструменты, как резцы, сверла, развертки и метчики. Это дает возможность выполнять целый перечень технологических операций: внутреннее и наружное точение, сверление, развертывание, нарезание резьбы, отрезку и др.

За поперечные и продольные перемещения суппорта станка, осуществляемые при помощи ходового винта и ходового валика, отвечает фартук, на лицевой части которого расположен управляющий маховик. Ходовой винт 1М61 задействуется только тогда, когда выполняется операция нарезания резьбы, в других случаях используется только ходовой валик. Характеристики фартука позволяют блокировать совмещение продольного и поперечного движений суппорта, что сводит к нулю риск одновременного запуска в работу ходового винта и валика.

Технические характеристики станка 1М61

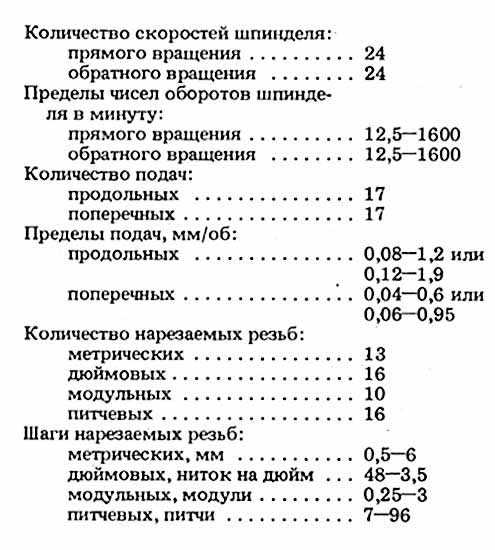

Основные технические характеристики токарно-винторезного станка 1М61 представлены ниже в формате таблиц: Размеры обрабатываемых деталей, шпиндельный узел Параметры нарезаемых резьб, шпиндель, резцовые салазки Задняя бабка, электрооборудование, габариты и масса

Органы управления

Управлять токарно-винторезным станком модели 1М61 и контролировать работу его узлов оператор может при помощи целого ряда рабочих органов. В частности, движение пиноли задается маховиком, а фиксируется данный узел в задней бабке благодаря специальному упору. Сама задняя бабка на направляющих станины фиксируется при помощи соответствующей рукоятки. Надежной фиксации при выполнении торцевых работ требует и каретка станка, что обеспечивается отдельным винтом.

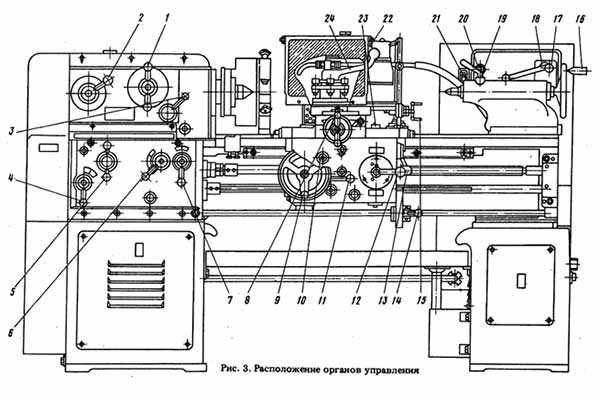

Органы управления

Рукоятки, расположенные на лицевой части станины 1М61, используются для управления такими процессами в работе оборудования, как:

  • выбор частоты вращения шпиндельного узла;
  • запуск вращения ходового винта или валика;
  • движение верхней части суппорта;
  • параметры подачи;
  • установка параметров нарезаемой резьбы и включение реверса ходового винта;
  • включение и отключение маточной гайки ходового винта;
  • включение и отключение предохранительной муфты;
  • выбор разновидности нарезаемой резьбы;
  • включение прямого и реверсного вращения шпиндельной бабки.

Станок модели 1М61 имеет и целый ряд других органов управления. Это:

  • кнопка, с помощью которой обеспечивается сцепление и расцепление рейки для нарезания резьбы с валом-шестерней;
  • ручка для поворота и закрепления резцовой головки;
  • указатель степени нагрузки;
  • кнопка включения электрического питания и локального освещения рабочей зоны;
  • кнопка запуска электрического насоса, подающего охлаждающую жидкость.

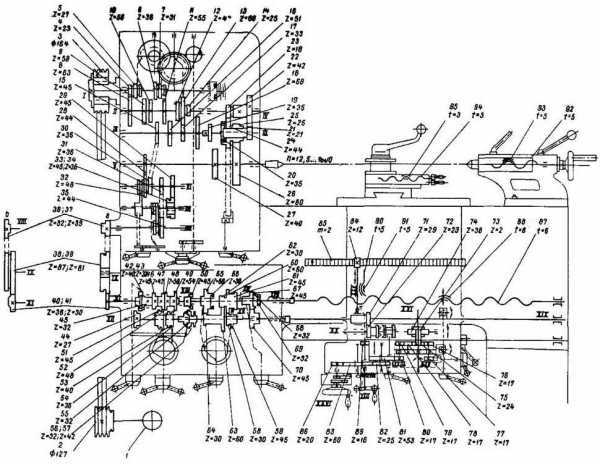

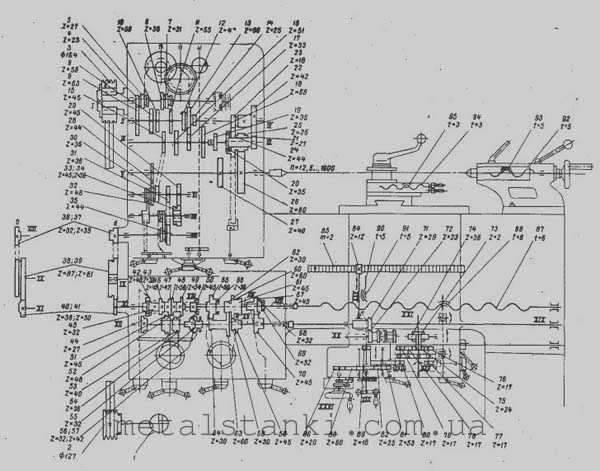

Кинематическая схема 1М61 (нажмите, чтобы увеличить)

Устройство коробок переключения скоростей и подач

Перемещение суппорта токарного станка в продольном и поперечном направлениях обеспечивает коробка подач. Она также используется для установки параметров нарезаемой резьбы. В паспорте станка есть специальная таблица, по которой можно выбрать подачу, подходящую для выполнения определенной технологической операции. Для того чтобы данной таблицей было удобно пользоваться, в ней приведена следующая информация:

  • рекомендации по выбору сменных шестерен;
  • положения рукоятки коробки, при которых выставляются определенные значения подач;
  • рекомендации по выставлению параметров коробки подач при нарезании резьбы с определенным шагом.

Коробка скоростей станка 1М61, с помощью которой устанавливается определенная частота вращения его шпиндельного узла, состоит из реверсивного электродвигателя, клиноременной передачи и набора зубчатых колес с различными параметрами. При этом шпиндель станка может работать на 24 скоростях, 12 из которых получаются при помощи шестерен перебора, а 12 остальных – за счет шпинделя напрямую через зубчатую муфту.

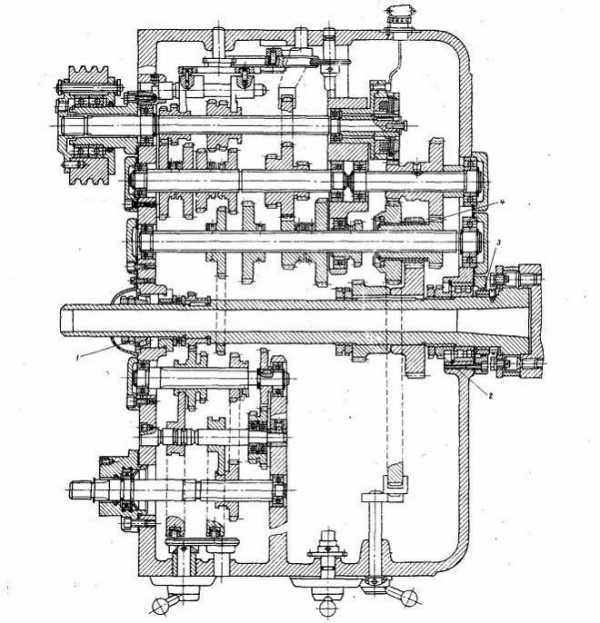

Устройство коробки скоростей

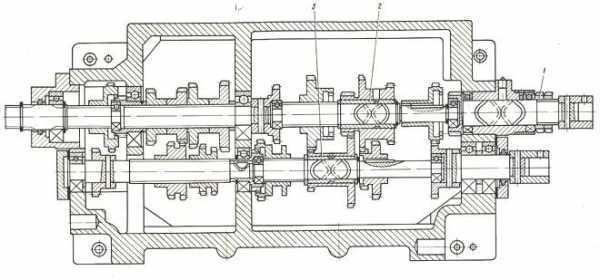

Устройство коробки подач

На лицевой части коробки скоростей имеется три рукоятки, одна из которых отвечает за переключение блоков шестерен, второй включается перебор или зубчатая муфта, а третья позволяет менять направление вращения ходового винта, что необходимо при выполнении нарезания резьбы. В коробке скоростей также установлена многодисковая электромагнитная муфта, которая отвечает за торможение шпинделя.

Технические возможности станка

Как уже говорилось выше, шпиндель токарного станка 1М61 может вращаться в прямом и обратном направлениях на одной из 24 возможных скоростей. Технические характеристики коробки скоростей позволяют обеспечивать вращение шпинделя с частотой в интервале 12,5–1600 об/мин. Диаметр сквозного отверстия, которое имеется в шпиндельном узле, составляет 35 мм, что позволяет вставлять пруток диаметром 32 мм. Конец шпинделя, согласно ГОСТ 12593, имеет типоразмер 6К, а его внутренний конус, по ГОСТ 13214, соответствует категории М5.

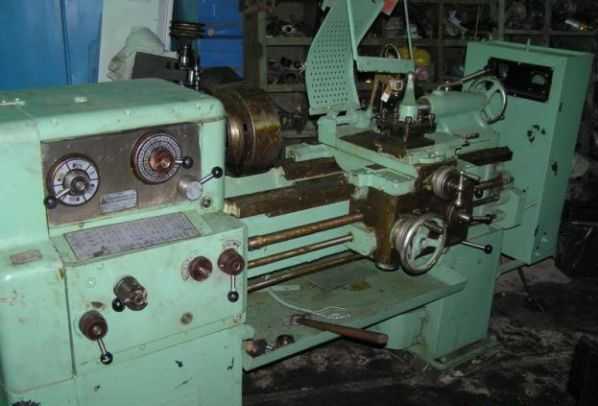

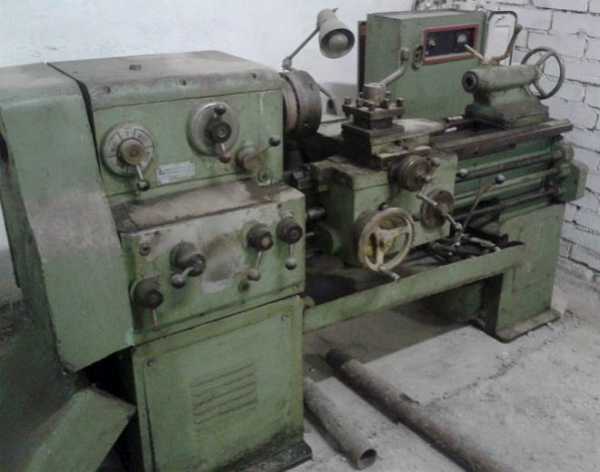

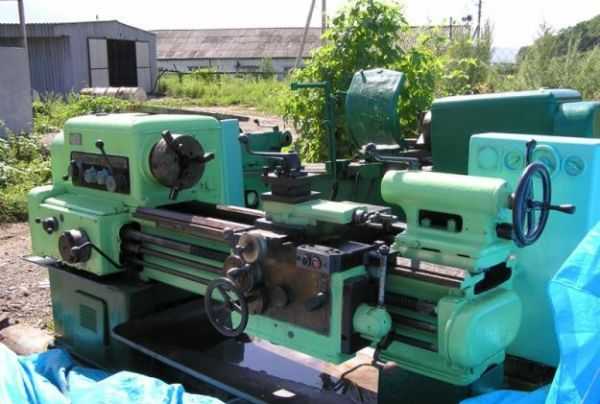

Внешний вид станка 1М61

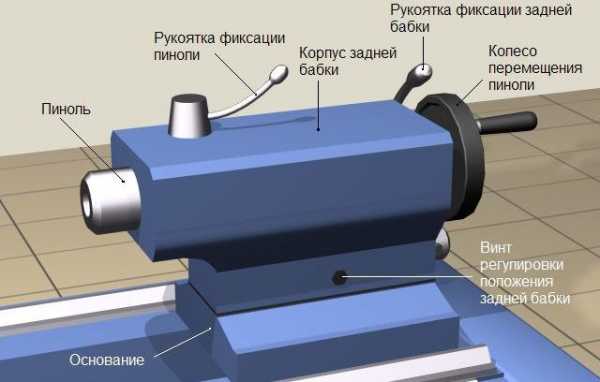

Устройство и технические возможности пиноли задней бабки позволяют ей перемещаться на расстояние до 10 см. В резцедержателе станка 1М61 допускается размещать инструмент, высота державки которого не превышает 25 мм. Следует также отметить следующие характеристики станка данной модели:

  • высота центров – 17 см;
  • максимальная длина поверхности заготовки, которую можно обтачивать на о

i-perf.ru

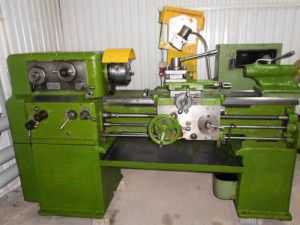

Токарный станок 1М61: технические характеристики, отзывы

Токарный станок 1м61 был спроектирован в 1970-х в Ереване при местном станкостроительном заводе. Изначально устройство предназначалось для оснащения некрупных предприятий с небольшими производственными оборотами. Лучше всего механизм подходил для изготовления нескольких экземпляров товара.

Описание

По возможностям станка его относят к категории точности «Н». У двигателя устройства есть возможность выполнения работ в реверсном режиме, а интервал оборотов шпинделя регулируется при помощи коробки скоростей. Ее функционирование основано на взаимодействии шестерней различных параметров.

Данное устройство позволяет использовать сверла, резцы и метчики и выполнять следующие виды обработки металлов:

  1. Резку.
  2. Точение (как внутреннее, так и наружное).
  3. Создание различных типов резьбы.
  4. Просверливание и развертывание.

Перемещением фартука оператор управляет при помощи  ходового винта и ходового валика. Именно этот узел приводит в движение суппорт. Управляющий маховик находится на лицевой стороне фартука.

Чаще всего для корректной работы механизма достаточно использовать только ходовой валик, а винт применяют только при выполнении сверления отверстий. Запустить параллельно ходовой винт и валик фактически невозможно благодаря наличию у станка системы, которая блокирует этот процесс.

Показатели и возможности устройства

Токарный станок данного типа обладает относительно небольшими габаритами, которые значительно расширяют сферу его применения:

  • длина, мм – 2055;
  • ширина, мм – 1095;
  • высота, мм – 1450;
  • вес (минимальный), кг – 1260.

Стоит отметить ряд основных функциональных характеристик, которые свидетельствуют о высоком потенциале данного станка:

  1. Шпиндель механизма способен вращаться в 24-х скоростях. При этом вращение осуществимо как в прямом, так и в реверсном направлении. Скоростной диапазон вращений данного узла колеблется от 12,5 до 1600 оборотов за минуту. Размер отверстия в шпиндельном узле – 3,5 сантиметра. Таким образом, диаметр заготовок может достигать 3,2 сантиметра.
  2. Благодаря особенностям строения, пиноль задней бабки имеет возможность передвигаться на отрезок до 100 мм.
  3. Высота державки инструментов, которые вставляются в резцедержатель, не может превышать 2, 5 сантиметра.
  4. Конструкторские особенности устройства позволяют обрабатывать детали с длиной, которая не превышает 1 метра, а длина поверхности обтачиваемой заготовки не должна быть больше 65 сантиметров.
  5. В поперечном направлении суппорт станка может перемещаться на расстояние до 200 мм, а вдоль – до 600 мм.
  6. Ход каретки суппорта – 600 мм, а ход салазок – 120 мм.

Более детальные характеристики устройства можно узнать с приведенных ниже таблиц.

Параметры обрабатываемых изделийЕдиницы измеренияПараметры
Максимальный диаметр обрабатываемого изделия над станиноймм320
Максимальный диаметр обрабатываемого изделия над суппортоммм160
Максимальный диаметр прута, который проходит через отверстие в шпинделемм32
Максимальная длина заготовкимм710
Центр в шпинделе передней бабки по ГОСТ 13214-677032-0035
Конец шпинделя фланцевого по ГОСТ 12593-72
Высота резцамм25

Строение станка и система управления

В целом станок делится на 10 ключевых узлов:

  1. Станина.
  2. Коробка скоростей.
  3. Коробка передач.
  4. Коробка подач.
  5. Фартук.
  6. Суппорт.
  7. Зад. бабка.
  8. Узел электрооборудования.
  9. Защитный экран.
  10. Система охлаждения.

Управление механизмами станка осуществляется посредством целого ряда рабочих органов. Пиноль приводится в движение при помощи маховика. Этот механизм можно фиксировать при помощи специально сконструированного упора, который находится в задней бабке. Последняя закрепляется на станине посредством соответствующей ручки.

В конструкции устройства предусмотрено наличие специального рычага, который обеспечивает фиксацию станковой каретки в ходе выполнения робот на торце заготовок.

Благодаря наличию более двух десятков органов управления, оператор данного устройства может выполнять следующие функции:

  1. Устанавливать интервал вращения шпинделя, активировать прямое и обратное движение узла со шпинделем.
  2. Выбирать необходимый тип резьбы.
  3. Активировать ходовой винт.
  4. При необходимости включать и выключать муфту предохранения.
  5. Приводить движение суппорта.
  6. Регулировать параметры подачи.
  7. Активировать обратное вращение ходового винта, задавать необходимые параметры резьбы.

Кроме того, схема управления станком позволяет в необходимый момент подавать на рабочие узлы охлаждающую жидкость, сцеплять и расцеплять рейку, нарезающую резьбу, менять и закреплять положение головки резца, освещать рабочий участок станка. На устройстве также есть указатель уровня нагрузки.

Стоит отдельно рассказать о коробке подач и коробке изменения скоростей, об электрооборудовании станка.

Коробка подач. С ее помощью оператор может задавать необходимые параметры при создании резьбы. В инструкции к устройству предоставлена информация не только, по габаритам заготовок, но и о том, какая подача лучше всего подойдет для выполнения той, или иной функции.

Отсюда оператор может узнать о правильном подборе шестерней, установке необходимого шага при создании резьбы. Кроме того, в паспорте указано положение рукояток при выполнении нужных мастеру функций.

Видео: токарный станок 1м61.

Коробка скоростей. Предназначена для выбора интервала вращения шпинделя. Ее строение включает в себя:

  • электрический двигатель;
  • систему передач;
  • набор зубчатых колес.

Общее количество скоростей для шпинделя на данном устройстве – 24. При этом 12 скоростей оператор выбирает непосредственно через муфту, а еще 12 – через шестерни перебора. Управление коробкой оператор осуществляет при помощи 3 ручек:

  1. Для переключения шестеренок.
  2. Для включения перебора и муфты.
  3. Для перемены хода вращения винта (используют при создании резьбы).

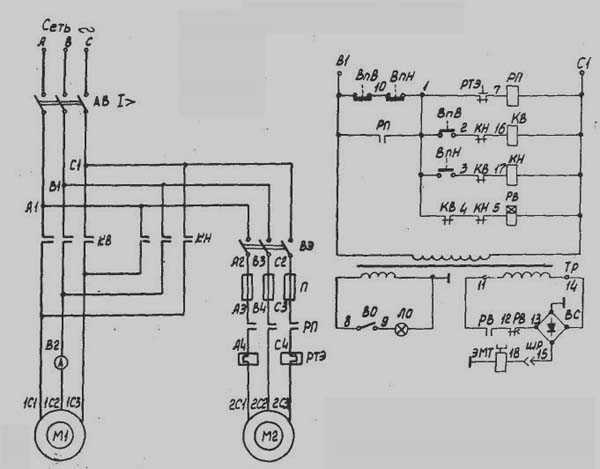

Электрическое оборудование устройства. Блоки с элементами электрооборудования находятся с правой стороны от кронштейна ходового винта. Станок рассчитан на работу с трехфазным током переменного типа, с напряжением в 38ОВ. Предвиделись также модификации станка с электрическим оборудованием, ориентированным на работу с 220В и 440В.

Мощность основного электродвигателя – 4кВТ.

Мощность насоса для охлаждения – 0,12кВт.

Главный электродвигатель приводится в действие при помощи специальной ручки. Для включения обратного движения при нарезании резьбы, оператор должен передвинуть эту же рукоятку с максимального верхнего в максимальное нижнее положение. Перед применением охлаждающего насоса, необходимо получить соответствующую информацию с указателя уровня нагрузки.

Кроме токарно-винторезного станка 1м61, существует и его модификация 1м61п. Эти устройства очень похожи между собой, но последний станок обладает повышенной точность при работе с заготовками, о чем свидетельствует буква «п» в маркировке станка. Как и 1м61, устройство 1м61П применяется для токарных работ в условиях малых производственных оборотов.

metmastanki.ru

Токарный станок 1м61п технические характеристики


1М61П характеристики станка

Купить этот станок без посредников:

Технические характеристики:

Станки модели 1м61п предназначены для выполнения токарных работ в условиях мелкосерийного и единичного производства

Класс точности П Наибольший диаметр детали, устанавливаемой над станиной,мм 320 Наибольший диаметр обработки:,мм - прутка 32 - над суппортом 160 - над станиной 320 Наибольшая длина обтачивания,мм 640 Расстояние между центрами,мм 710 Высота центров,мм 170 Нарезаемые резьбы: - метрическая (шаг),мм 0,5 - 6 - дюймовая,число ниток на 1 дюйм 48 - 3,5 - модульная,модуль 0,25 - 3 - питчевая,питч 7-96 Мощность электродвигателя главного движения (ЧА100LЧУЗ),кВт 4 Частота вращения электродвигателя главного движения (ЧА100LЧУЗ),об/мин 1420 Мощность электродвигателя насоса охлаждения (ПА-22), кВт 0,12 Частота вращения электродвигателя насоса охлаждения (ПА-22),об/мин 2800 Производительность электродвигателя насоса охлаждения (ПА-22),л/мин 22 Габариты станка:,мм - длина 2055 - ширина 1095 - высота 1450 Масса станка,кг 1300

Купить этот станок без посредников:

mashinform.ru

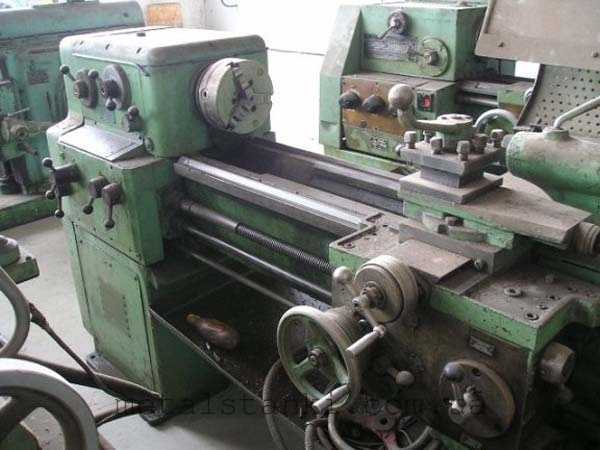

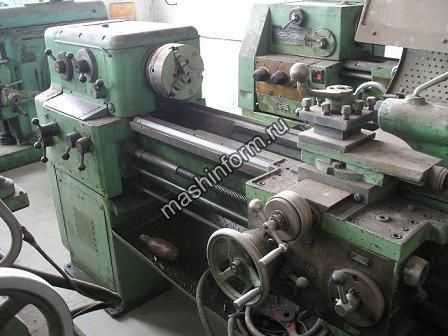

Токарный станок 1м61

Токарный станок 1м61,1м61п предназначенный для выполнения токарных работ (наружное и внутреннее точение, растачивание, сверление ), нарезание резьбы как метчиком, так и резцом.

Используется в индивидуальном и мелкосерийном производствах.

Токарный станок 1м61- нормальной точности

Токарный станок 1м61п- повышенной точности

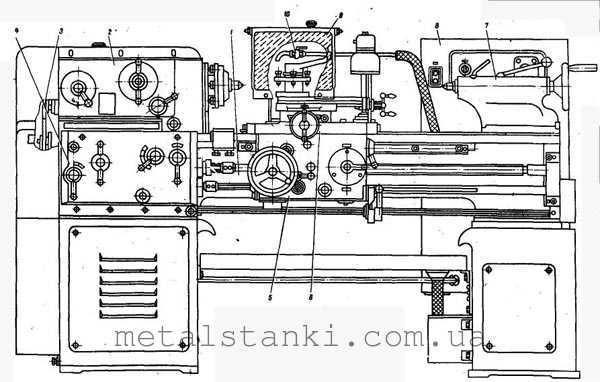

  1. Станина;
  2. Коробка скоростей;
  3. Коробка передач;
  4. Коробка подач;
  5. Фартук;
  6. Суппорт;
  7. Задняя бабка;
  8. Электрооборудование;
  9. Защитный экран;
  10. Система охлаждения

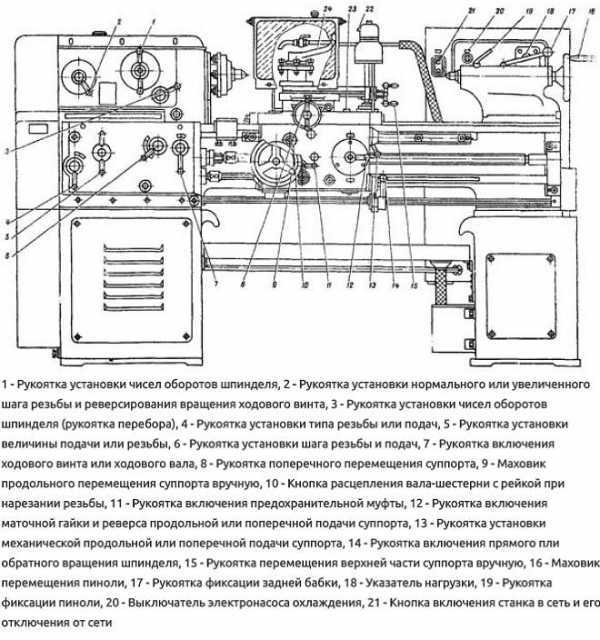

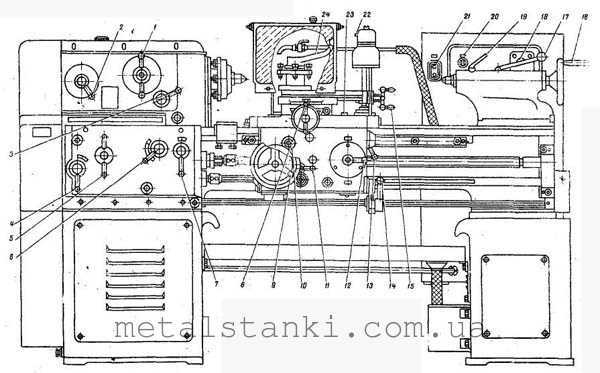

  1. Ручка установки частоты вращения шпинделя
  2. Ручка установка различных шагов резьбы и реверса ходового винта
  3. Ручка установки частоты вращения шпинделя (ручка перебора)
  4. Ручка установки типа нарезаемой резьбы
  5. Ручка установки значение подачи
  6. Ручка установки шага нарезаемой резьбы
  7. Ручка включение ходового винта или вала
  8. Ручка поперечного перемещения суппорта
  9. Ручное  продольное перемещение суппорта маховиком
  10. Кнопка сцепления и расцепления вала-шестерни с рейкой для нарезания резьбы
  11. Ручка включения предохранительной муфты
  12. Ручка включения маточной гайки
  13. Ручка установки продольного и поперечного суппорта
  14. Ручка включения прямого и реверсного вращения шпиндельной бабки
  15. Ручное перемещение верхней части суппорта
  16. Маховик осевого перемещения пиноли
  17. Ручка фиксации задней бабки к направляющим станины
  18. Указатель нагрузки
  19. Фиксация пиноли задней бабки
  20. Включение электронасоса системы охлаждения
  21. Включение и отключение станки в сеть
  22. Местное освещение
  23. Винт фиксации каретки станки при торцевых работах
  24. Поворот и фиксация резцовой головки

Коробка скоростей токарного станка 1м61,1м61п предназначена для обеспечения шпинделя станка необходимыми скоростями, их  24.

Привод коробки скоростей состоит из реверсивного электродвигателя, который обеспечивает обратное вращение шпинделя, клиноременной передачи, соединяющая электродвигатель и коробку скоростей и системы зубчатых передач. Торможение шпинделя выполняется при помощи многодисковой электромагнитной муфты.

Переключение блоков шестерен производится одной рукояткой 1.Шпиндельная бабка получает 12 скоростей от шестерен перебора и 12 -напрямую через зубчатую муфту. Рукояткой 3 обеспечивается включение и выключение перебора и зубчатой муфты.

С помощью рукоятки 2 обеспечивается вращение, в двух направлениях, ходового винта, который обеспечивает нарезание резьбы различного шага.

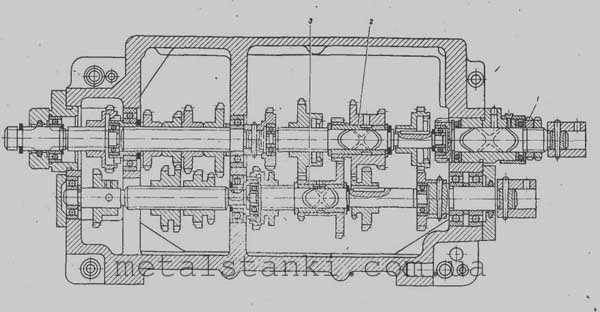

Коробка подач токарного станка 1м61,1м61п предназначена для поперечного и продольного перемещения режущего инструмента, а также нарезание резьбы и получения различных подач в соответствии с таблицей  15 паспорта станка.

В таблице указан шаг резьбы, положение рукоятки и наладка сменных шестерен.

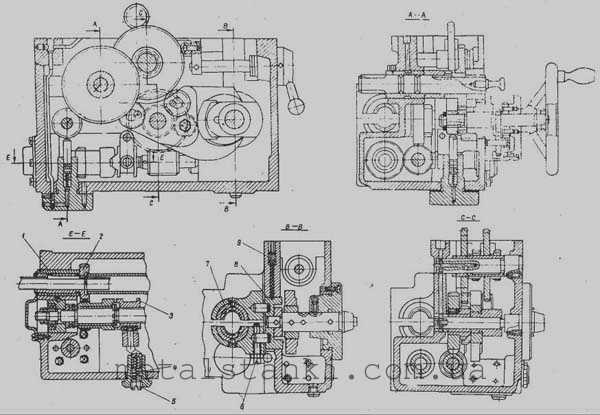

Движение суппорта осуществляется при помощи фартука от ходового винта и валика. Ходовой винт предназначен только для нарезания резьбы. Все остальные работы выполняются при помощи ходового валика.

Фартук имеет блокирующее устройство, предотвращающее одновременное включение:

  • Ходового винта и валика;
  • Поперечного и продольного перемещения

Для ручного перемещения суппорта в продольном направления служит маховик 9.

Основные параметры 1е61м

Наибольший диаметр обрабатываемой

детали над станиной,мм

320

Наибольший диаметр обрабатываемой

детали над суппортом,мм

160

Наибольший диаметр прутка,проходящий

через отверстие шпинделя,мм

32
Наибольшая длина обработки,мм 710
Пределы частоты вращения шпинделя,об/мин
прямого 12,5-1600
обратного 12,5-1600
Количество продольных и поперечных подач 17
Пределы подач,мм/об
продольных 0,08-1,2
поперечных 0,04-0,95
Габариты станка,мм
длина 2055
ширина 1095
высота 1450
Масса станка,кг 1260

www.metalstanki.com.ua

Обзор токарно-винторезного станка 1М61: конструктив, характеристики, фото

Токарно-винторезный станок модели 1М61 предназначен для выполнения большого диапазона операций. Он был разработан Ереванским станкостроительным заводом. Это же предприятие занималось его серийным производством.

Конструктивные особенности

Токарно-винторезный станок 1М61 характеризуется стандартной компоновкой элементов. Это дает возможность быстро обучать персонал для работы на этом типе оборудования, положительным образом сказывается на эксплуатационных качествах.

Его основная область назначения – токарная обработка заготовок методом вращения. Для выполнения этой функции в конструкции станка есть станина, на которую устанавливаются все компоненты. Она изготовлена из чугуна методом литья, что повысило устойчивость и частично гасит колебания, возникающие во время работы.

На раме станка 1М61 установлены следующие компоненты:

  • коробки скоростей и передач. Располагаются в левой части схемы под защитным кожухом. Необходимы для передачи крутящего момента от электродвигателя, а также изме

i-perf.ru

Токарный станок 1М61: технические характеристики и устройство

Основное предназначение токарно-винторезного станка 1М61 – обеспечение потребностей небольших предприятий, которые специализируются на выпуске продукции в единичных экземплярах или небольшими партиями. Данный агрегат был разработан еще в 70-х годах прошлого века на Ереванском заводе, но активно используется еще по этот день. Описание основных конструктивных элементов такого оборудования наведено ниже.

Какие детали входят в конструкцию оборудования?

Токарный станок 1М61 состоит из нескольких конструкционных элементов, в число которых входят:

  • задняя бабка;
  • станина, исполняющая роль основного несущего элемента;
  • коробка для регулировки скоростей;
  • коробка подач;
  • фартук;
  • электрические механизмы;
  • защитный экран;
  • охлаждающая система, используемая для эффективной работы основных узлов оборудования;
  • суппорт.

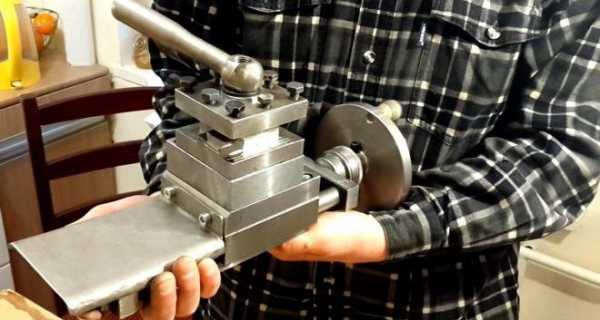

Суппорт токарного станка

Особенности работы агрегата

Станок 1М61П относят к оборудованию повышенной точности. Это обеспечивается некоторыми отличиями в его конструкционной схеме. Обычная модель 1М61 имеет категорию точности Н. Электродвигатель данного оборудования способен работать как в обычном, так и в реверсном режиме. Частота оборотов шпинделя может регулироваться пользователем. Для выполнения этой операции предназначена коробка скоростей. Она работает благодаря взаимодействию шестерней, которые имеют различные параметры.

Для выполнения основных операций данное устройство комплектуется различными инструментами. Это в основном резчики, сверла, метчики и многие другие. Как и в подобном станке 1В61, этот предназначен для проведения следующих работ:

  • точение по внутренней или наружной поверхности;
  • резка;
  • формирование резьбы с различными параметрами;
  • сверление;
  • развертывание.

Нарезаем резьбу на валу

Функциональные характеристики

Отличные технические характеристики устройств данного типа дополняются их небольшими габаритами. Станок имеет ширину 1,095 м, длину 2,055 м, высоту 1,45 м. Его вес составляет 1,26 т. Также стоит отметить ряд функциональных характеристик этой модели, что обеспечивает широкую сферу ее применения:

  • вращение шпинделя осуществляется в 24-х различных скоростях. При этом его движение возможно как в прямом, так и в обратном направлении. Частота вращения шпиндельного узла колеблется от 12,5 до 1600 оборотов в минуту;
  • шпиндель имеет небольшое отверстие 3,5 см, что позволяет производить обработку деталей размером 3,2 см;
  • пиноль задней бабки имеет особу конструкцию, что позволяет ему перемещаться на расстояние до 100 мм;
  • в резцедержатель можно устанавливать инструменты, которые имеют длину держателя не больше, чем 2,5 см;
  • для обработки подходят заготовки длиной до 1м. При этом габариты обтачиваемых деталей не должны превышать 0,65 м;
  • суппорт оборудования способен перемещаться на такие расстояния: в поперечном направлении до 0,2 м, в продольном – до 0,6 м;
  • каретка суппорта способна перемещается на 0,6 м, а салазки – на 0,12 м.

Устройство задней бабки токарного станка

Особенности управления

Управление работой данного оборудование осуществляет оператор, который может контролировать скорость и направление перемещение фартука. Это возможно регулировкой положения ходового винта и валика. Этот узел обеспечивает движение суппорта. Маховик управляющего типа находится на лицевой панели фартука.

В большинстве случаев для обеспечения эффективной работы агрегата достаточно использовать только ходовой валик. Применение винта необходимо исключительно в случае проведения сверлильных работ. Одновременно запустить два этих элемента невозможно, поскольку станок оборудован системой, которая блокирует такие действия.

Для запуска пиноли производятся движения маховика. Данный узел можно фиксировать, используя специальный упор. Его можно найти на задней бабке. А этот конструктивный элемент устанавливается и закрепляется на станине при помощи специальной ручки.

Также данная модель оснащена рычагом, который фиксирует каретку во время выполнения работ на торце заготовок.

Какие операции может контролировать оператор?

Во время работы с этим токарным станком оператор может контролировать и регулировать ряд операций, в число которых входят:

  • активация движения шпинделя в прямом или обратном направлении, возможность установки режима его вращения;
  • выбирать необходимые параметры резьбы;
  • включать в работу ходовой винт или вал;
  • при необходимости активировать или деактивировать муфту переохлаждения;
  • вводить в работу суппорт;
  • производить регулировку основных параметров подачи;
  • в любой момент существует возможность подавать на определенные рабочие узлы охлаждающую жидкость;
  • при потребности можно поменять положение головки резца;
  • осуществлять контроль уровня нагрузки на основании указателя, которым оборудован агрегат.

Данная модель токарного станка имеет отличные эксплуатационные характеристики, поэтому ее так часто можно встретить на различных производствах.

Видео по теме: Мой токарный станок (1Б61)

promzn.ru

Ещё один 1М61 - Токарные 1М61 и 1М61П

Всем добрых времён и с праздником! Недавно, от безысхода что либо найти приемлимое по своим возможностям и потребностям, приобрёл 1м61 1981г рабочий из помещения. Брал скорее на удачу, проверив, что мотор гудит, шпиндель крутится, есть какие то скорости в коробке и продольная подача включается, больше ничего продавец показать не смог, ибо сам не знал как. Станок не разграблен, видимо относительно недавно делался, тк в щите свежая электрика. На месте подумал, что в мертвечину не стали бы вкладыватся. И в принципе наверно не ошибся. Привёз на место, кое что пришлось изменить и исправить. Перетряхнул шестерёнки в ПБ, выставил зацепление, копирные диски стояли неправильно - разобрался выставил. Меток на них нет, но на моих пробиты пазы как под шпонку, которые видны. При правильной установке паз верхнего диска смотрит строго вниз, а нижнего строго вверх, но из за износа и люфтов зацепление показалось лучше, когда верхний диск стоит на зуб позже означенного положения. Ни одного подшипника менять не пришлось, пришлось заварить рычаг - был скол возле штифта за копирным диском. Все стопорные винты поставлены на резьбовой клей, закернены и завязаны отожжёной сварочной проволокой, где позволило место, заменил на болты под шестигранник. Шпиндель не болтается, обычный стрелочный индикатор с делением 0.01 этого не видит, во всяком случае. Биения посадочного конуса патрона тоже. Торцевое биение фланца шпинделя 0.02. Износ направляющих присутствует в пределах 0.15. направляющие поперечной подачи подразбиты - люфт ощутим. Сетка на ванночке была пробита и под ней скопилось изрядно навоза, трубочки от ванны были просто вставлены в отверстия от болтов крышек шпинделя. :shok: Направил по местам, заднюю трубочку в специальную прорезь - так мне показалось более логично, хотя прорезь смотрела часов на 5 и её пришлось развернуть почти на 180* . На время, пока будут созревать 3 фазы, найден трёхкиловаттный мотор подключенный треугольником и с кондёрами на одну фазу. Родной мотор был зашит зведой - ковырять не стал, да и так пусковой ток с 3 квт свет подсаживает изрядно. Как будет тянуть нагрузку ещё не пробовал. В плане сделать мотор на петле и педаль для ослабления ремней на пуске. Ориентируюсь на бесперебойник компьютера, чтоб не срабатывал. Теперь немного о грустном)) В фартуке станка не оказалось маточной гайки с направляющим устройством, так что с резьбами пока заминка... Будем искать... ))





Электрощит





ремонт рычага





замена фиксирующих винтов





))



www.chipmaker.ru

особенности, технические характеристики и отзывы

Отечественный токарный станок 1М61 разработан в семидесятых годах минувшего столетия конструкторами Ереванского станкостроительного комбината. Основное предназначение – оснащение небольших предприятий, изготавливающих продукцию небольшими партиями или единичные экземпляры изделий.

Устройство

Станок токарный 1М61 включает в свою конструкцию несколько основных элементов:

  • несущую станину;
  • блок переключения передач;
  • узел регулировки скоростей;
  • подающую коробку;
  • специальный фартук;
  • суппорт;
  • бабку заднюю;
  • электрическое оборудование;
  • предохранительный экран;
  • систему охлаждения рабочей и обрабатывающей зоны.

Характеристики токарного станка 1М61

Ниже приведено несколько таблиц с параметрами рассматриваемого агрегата.

Размеры обрабатываемых заготовок:

Наименование

Единица измерения

Параметры

Примечания

Категория точности (ГОСТ)

Н

_

Максимальный диаметр обрабатываемой заготовки

мм

320

Над станиной

Аналогичный показатель

мм

160

Над суппортом

Длина изделия по максимуму

мм

710

100 на новых модификациях

Резец по высоте

мм

25

Края фланцевого шпинделя

Согласно ГОСТ 12593-72

Диаметр прутка, помещающегося в отверстие шпинделя

мм

32

Центр узла передней бабки

мм

ГОСТ 13214-67

Число передач (продольных и поперечных)

шт

17

Нарезаемые резьбы:

Метрические

Модульные

Питчевые

Дюймовые

13 мм с шаговым пределом 0,5-6,0 единиц

10 мм с шагом от 0,25 до 3 мм

16 позиций плюс питч от 7 до 96 мм

16 вариантов с количеством ниток на дюйм 3,5/48

Шпиндель и дополнительные элементы токарного станка 1М61:

Шпиндель

Резцовые салазки

Прямое вращение – 24 скорости

Максимальное перемещение – 120 мм

Обратные обороты – 24 передачи

Угол поворота по максимуму – -60/+45 градусов

Интенсивность прямого и обратного вращения – от 12,5 до 1600 оборотов в минуту

Цена одного деления – один градус

Продели в продольной конфигурации – 0,08-1,2 мм/об

Показатель на лимбе – 0,05 мм

Аналогичный показатель в поперечной продоле – 0,04-0,95 мм/об

Диаметр отверстия – 35 мм

Торможение – имеется

Габаритные размеры: длина/ширина/высота – 2,055/1,095/1,45 м. Масса – 1,26 т.

Конструктивные особенности

По своим техническим характеристикам токарный станок 1М61 причислен к классу точности «Н». Электрический мотор агрегата способен функционировать в реверсивном диапазоне. Скорость вращения шпинделя сопоставима с возможностью изменения функционирования коробки скоростей и агрегации разносторонних шестерен между собой.

На рассматриваемом агрегате могут использоваться резцы, сверла и метчики разнообразной конфигурации. Подобная универсализация позволяет выполнять целый ряд технологических манипуляций, включая внешнее точение, развертывание, сверление, отрезку и подобные операции.

Поперечные и продольные перемещения производятся при помощи ходового валика и винта, на его лицевой части расположен маховик. Ходовой винт задействуется при нарезании резьбы, параметры фартука дают возможность блокировки агрегации движений суппорта. Это обнуляет рискованность перемещений суппорта с ходовым валиком и винтом.

Управление

Контролировать функционирование токарного станка по металлу 1М61 оператору доступно при помощи нескольких рабочих органов. Задняя бабка оснащается специальным упором, который агрегирует с пинолью, маховиком и сопровождающими элементами. За надежность и точность торцовой обработки отвечает каретка устройства и отдельный винт.

Рукоятки на лицевой части станины предусмотрены для выполнения ряда процессов:

  • Определение частоты вращения шпиндельного механизма.
  • Пуск оборотов ходового винта или валика.
  • Перемещение верхнего суппорта.
  • Характеристики подачи.
  • Задавание параметров нарезаемой резьбы и активация реверсивной подачи.
  • Отключение и включение маточной гайки ходового винта.
  • Аналогичные манипуляции с предохранительной муфтой.
  • Выбор нарезаемой резьбы.
  • Контроль реверсного и прямого вращения бабки шпинделя.

Коробки переключения скоростей и передач

В продольной и поперечной плоскости работу станка обеспечивает подающая коробка. Она также применяется для обозначения параметров нарезаемой резьбы. В инструкции по эксплуатации прилагается документ с таблицей, позволяющей определиться с подбором настроек для выполнения определенной операции.

Основная информация, указанная в профильных таблицах:

  • Советы по выбору сменных шестеренок.
  • Расположение рукоятки в соответствии с конкретными значениями подач.
  • Рекомендации в плане выставления параметров подающей коробки при нарезании резьбы с конкретным шагом.

Эксплуатация

Барабан скоростей токарно-винторезного станка 1М61, с помощью которого устанавливается определенная частота вращения шпиндельного блока, включает в себя реверсивный электрический мотор, передачу клиноременного типа, комплект зубчатых колес с разными габаритами. При имеющихся условиях шпиндель в состоянии работать на 24 скоростях. Половина их них активируется при помощи переборных шестеренок, остальные позиции включаются за счет прямого соединения шпинделя с зубчатой муфтой.

Технические возможности

Шпиндель токарного станка 1М61 вращается в прямом и обратном направлении с включением одной из 24-х скоростей. Технические параметры агрегата обеспечивают этот процесс в скоростном режиме от 12,5 до 1600 оборотов в минуту. В сквозное гнездо шпиндельного механизма допускается установка прутка диаметром 32 мм. Все размеры и манипуляции соответствуют стандартам ГОСТ 12593 и 13214 (категория М5).

Особенности конструкции задней бабки позволяют элементу перемещаться на дистанцию до 100 мм. Резцовый держатель станка эксплуатируется с инструментом, высота держателя которого не превышает 25 миллиметров. Среди прочих характеристик:

  • Центра по высоте – 170 мм.
  • Предельная длина поверхности с возможностью обточки заготовок - до 640 мм.
  • Максимальная длина детали – 1000 мм.
  • Подача в продольном/поперечном направлении – 1,2/0,6 оборотов в минуту.
  • Перемещение суппорта – 200/600 мм.

Верхние салазки двигаются в диапазоне до 120 мм, а каретка – до 600 мм. Лицевая часть скоростной коробки оснащена тремя рукоятками, одна из которых служит для переключения шестеренчатого узла. Остальные рычаги отвечают за работу зубчатой муфты с перебором и изменением вектора оборотов ходового винта (для нарезания резьбы). В коробке скоростей предусмотрена электромагнитная многодисковая муфта, обеспечивающая торможение шпинделя.

Отзывы о токарном станке 1М61

Несмотря на то что конструкция рассматриваемого агрегата разрабатывалась более 50-ти лет назад, отклики потребителей о нем преимущественно позитивные. Среди преимуществ владельцы выделяют такие моменты:

  • Точность выполненных операций.
  • Эффективность, оптимально рассчитанная на малосерийное или штучное производство определенных деталей.
  • Простота в обслуживании и эксплуатации.
  • Доступная цена.
  • Высокий показатель ремонтопригодности.

Владельцы рекомендуют обратить внимание при работе с указанным оборудованием на несколько моментов. Во-первых, включение обратного перемещения при нарезке резьбы осуществляется посредством специальной рукоятки. Для этого оператору необходимо передвинуть ручку в предельно нижнюю позицию. Во-вторых, перед использованием охлаждающего насоса необходимо рассчитать общую нагрузку с учетом информации о габаритах и составе обрабатываемой заготовки. В рассматриваемой линейке имеется усовершенствованная модель станка под индексом 1М61П. Она точнее и быстрее обрабатывает деталь, ориентирована на малое серийное производство.

fb.ru

1М61 - Токарные 1М61 и 1М61П

Приветствую вас, начало истории

ощутил необходимость в собственном токарнике, сам не токарил, но есть огромное желание и куча теории(не пинать быстро учусь)

купил токарник 1М61 какой был, теперь занимаюсь восстановлением(первый раз, вроде не без рук)

и естественно возникла куча вопросов, прошу понять и помочь



1. разобрал патрон чтобы смазать(станок наверно долго стоял) что еще проверить?



2. как поставить вот эту муфту?

вот сюда



3. как происходит смазка в коробке(не стоит ли ставить насос?), всмысле как масло попадает в ванночку и далее самотеком на подшипники эффективно ли это?



4. зачем эти типа шайбы?



5. я правельно понял что данной деталью убирается люфт в суппорте? и как?



сразу всем спасибо, вопросы будут дополняться.

www.chipmaker.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
