1В61 Станок токарно-винторезный универсальный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка 1В61

Изготовителем токарно-винторезных станков модели 1В61 является Ереванский станкостроительный завод им. Дзержинского.

На заводе выпускались токарно-винторезные станки моделей 1Л61, 1Б61, 1П61, 1В61, 1М61, серия токарных станков 16Л20, 16П16, 16Е16. Выпускались, также, механизированные и спецстанки моделей ЕТ-23, ЕТ-26, ЕТ-34, ЕТ-41, многорезцовый станок модели ЕТ-50.

В настоящее время завод называеся Ереванское Станкостроительное Производственное Объединение ЕСПО, ОАО. Производимая продукция — универсальные токарно-винторезные станки повышенной точности 16Е25П и 16ЕГ25П с диаметром обработки 500 мм.

Станки, выпускаемые Ереванским станкостроительным заводом им. Дзержинского

  • 1Б61 станок токарно-винторезный универсальный, Ø 320
  • 1В61 станок токарно-винторезный универсальный, Ø 320
  • 1Л61 станок токарно-винторезный универсальный, Ø 320
  • 1М61 — станок токарно-винторезный универсальный, Ø 320
  • 1М61П — станок токарно-винторезный повышенной точности универсальный, Ø 320
  • 2Г106П — станок сверлильный настольный повышенной точности, Ø 6
  • 16Е16КП — станок токарно-винторезный повышенной точности с АКП, Ø 320
  • 16Л20 — станок токарно-винторезный облегченный, Ø 400

1В61 станок токарно-винторезный универсальный.

Назначение, область применения

Универсальный токарно-винторезный станок 1В61 производился в семидесятые годы прошлого века и является переходной моделью между моделями станков 1Б61 (начало производства 1958 год) и 1М61.

Токарный станок 1В61 предназначен для токарной обработки наружных (диаметром до 320 мм) и внутренних поверхностей деталей (длиной 510 или 710 мм) со ступенчатым и криволинейным профилем в осевом сечении.

Станок 1В61 позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб, дюймовой
  • Сверление и ряд других работ

Принцип работы и особенности конструкции станка

1В61

Пуск, отключение, изменение направления главного движения производится посредством реверсивного магнитного пускателя.

Быстрое реверсирование электродвигателя при нарезании резьб — поворотом рукоятки от верхнего крайнего положения в нижнее крайнее положение и наоборот.

Торможение двигателя главного привода осуществляется посредством электромагнитной муфты на конце первичного вала в коробке скоростей.

Передний конец шпинделя резьбовой.

Класс точности станка Н.


Обозначение токарного станка

1 — токарный станок (номер группы по классификации ЭНИМС)

В – поколение станка (А, Б, В, Д, К, Л, М)

6 – номер подгруппы (1, 2, 3, 4, 5, 6, 7, 8, 9) по классификации ЭНИМС (6 — токарно-винторезный)

1 – высота центров над станиной 170 мм

Буквы в конце обозначения модели:

Г – станок с выемкой в станине

К – станок с опировальным устройством

П – точность станка — (н, п, в, а, с) по ГОСТ 8-82 (П — повышенная точность)

Ф1 – станок с устройством цифровой индикации УЦИ и преднабором координат

Ф2 – станок с позиционной системой числового управления ЧПУ

Ф3 – станок с контурной (непрерывной) системой ЧПУ

Габарит рабочего пространства станка 1В61.

Суппорт

Габарит рабочего пространства токарного станка 1В61


Посадочные и присоединительные базы станка 1В61. Шпиндель

Посадочные и присоединительные базы станка 1В61

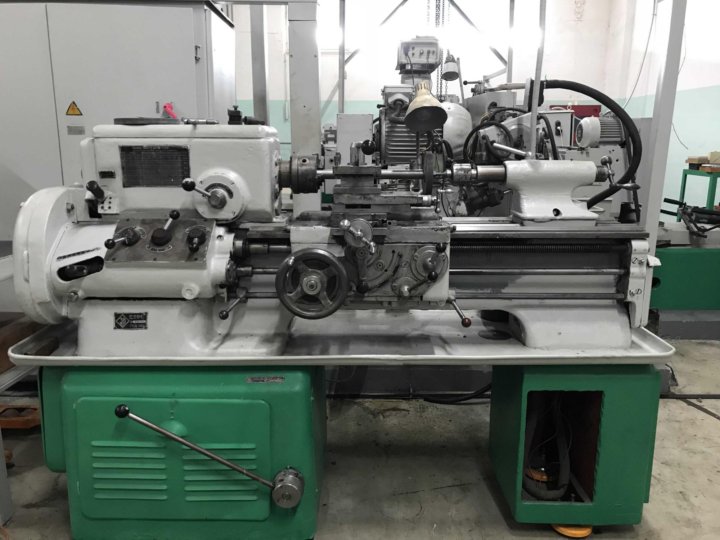

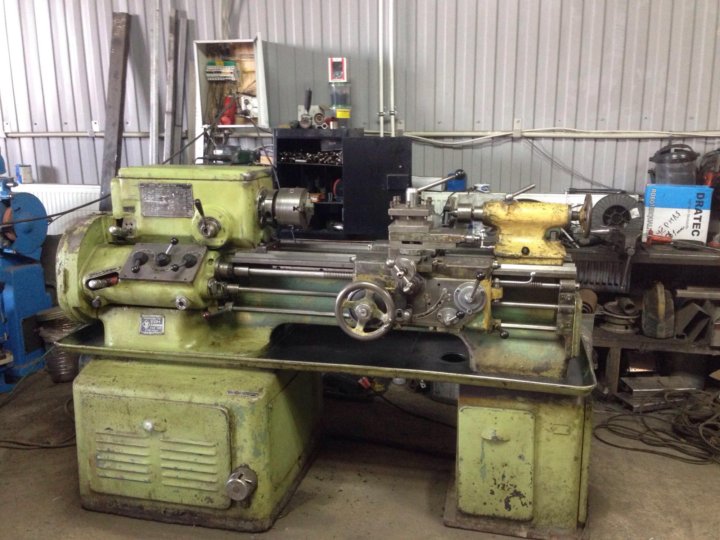

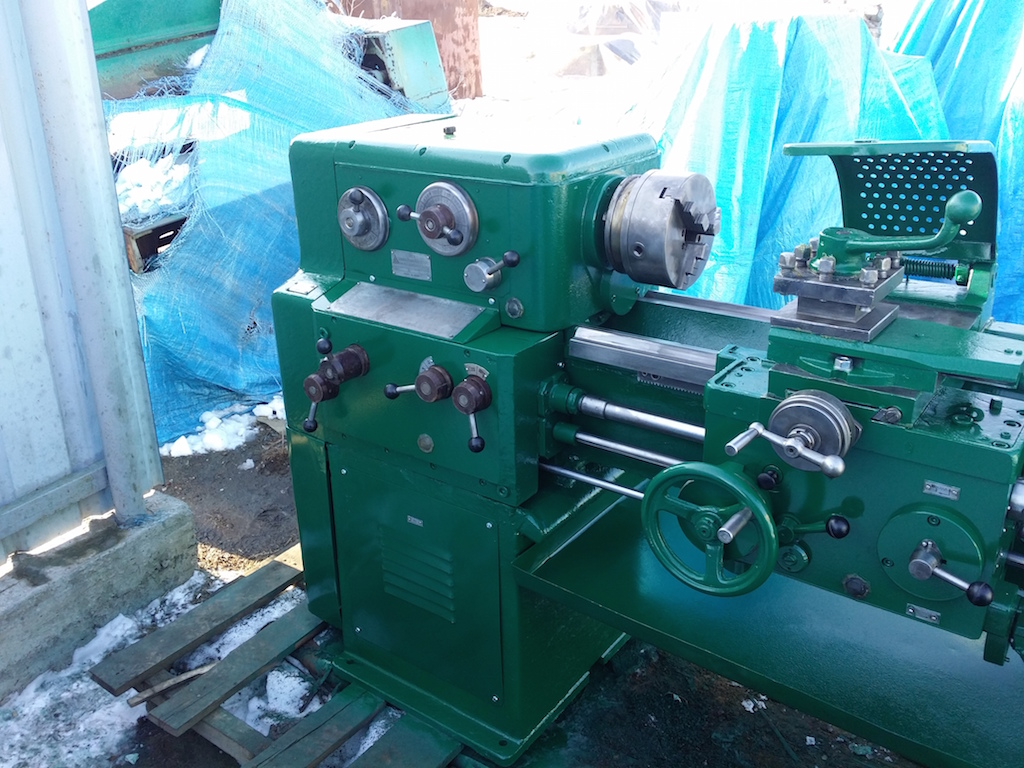

Общий вид универсального токарно-винторезного станка 1В61

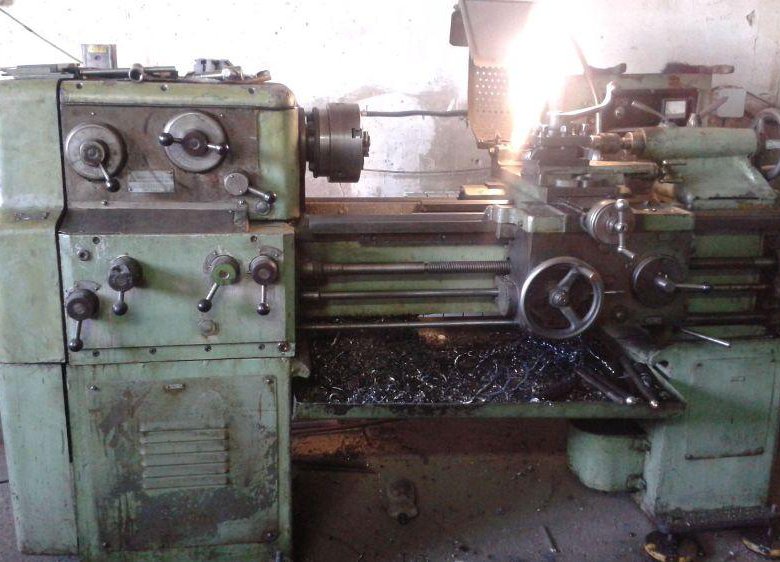

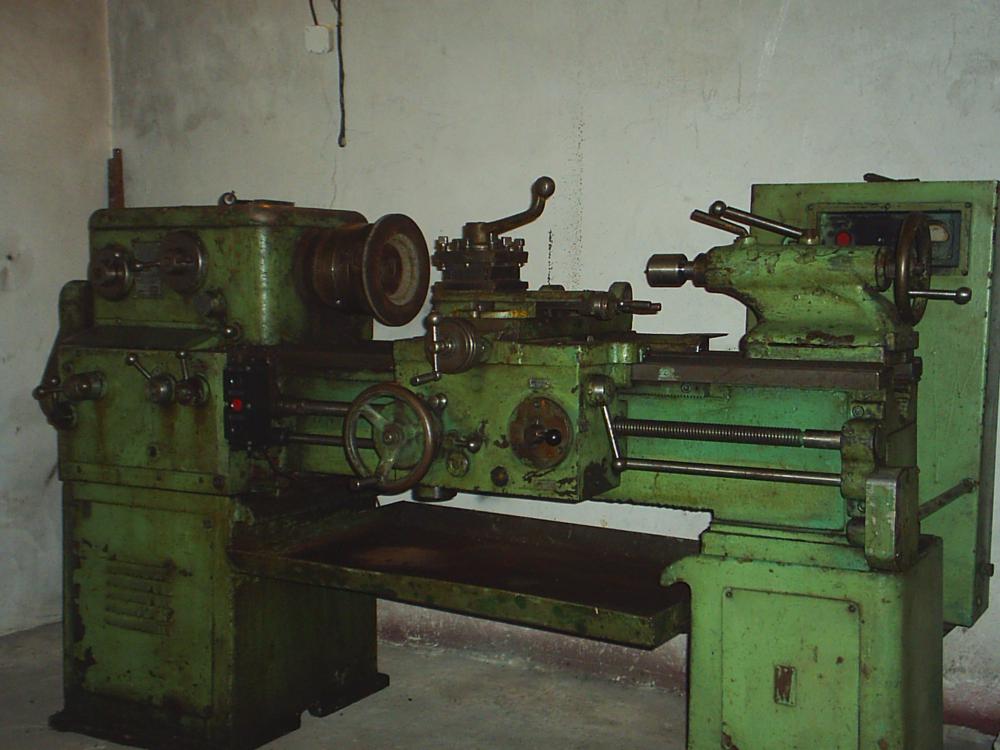

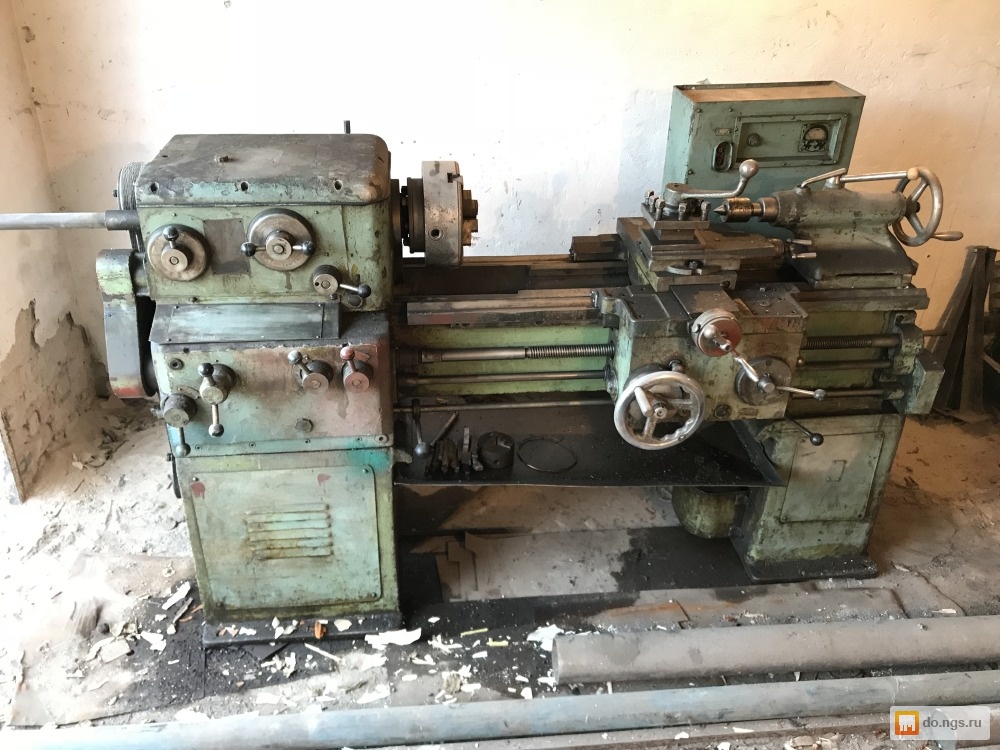

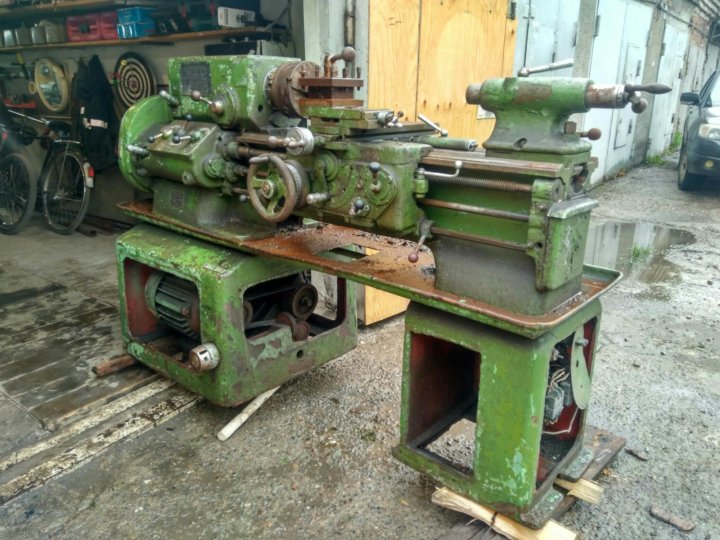

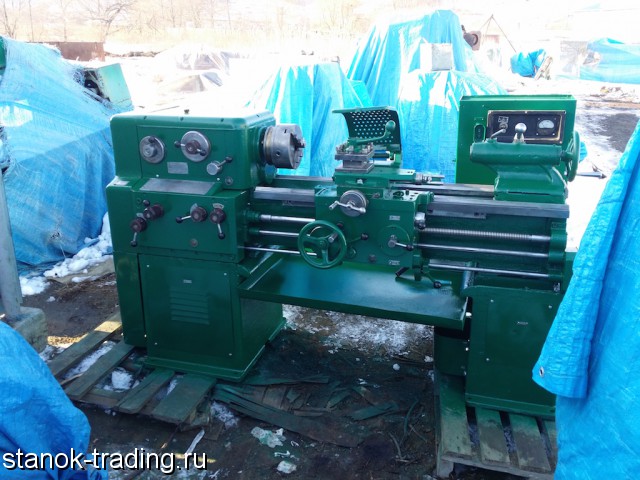

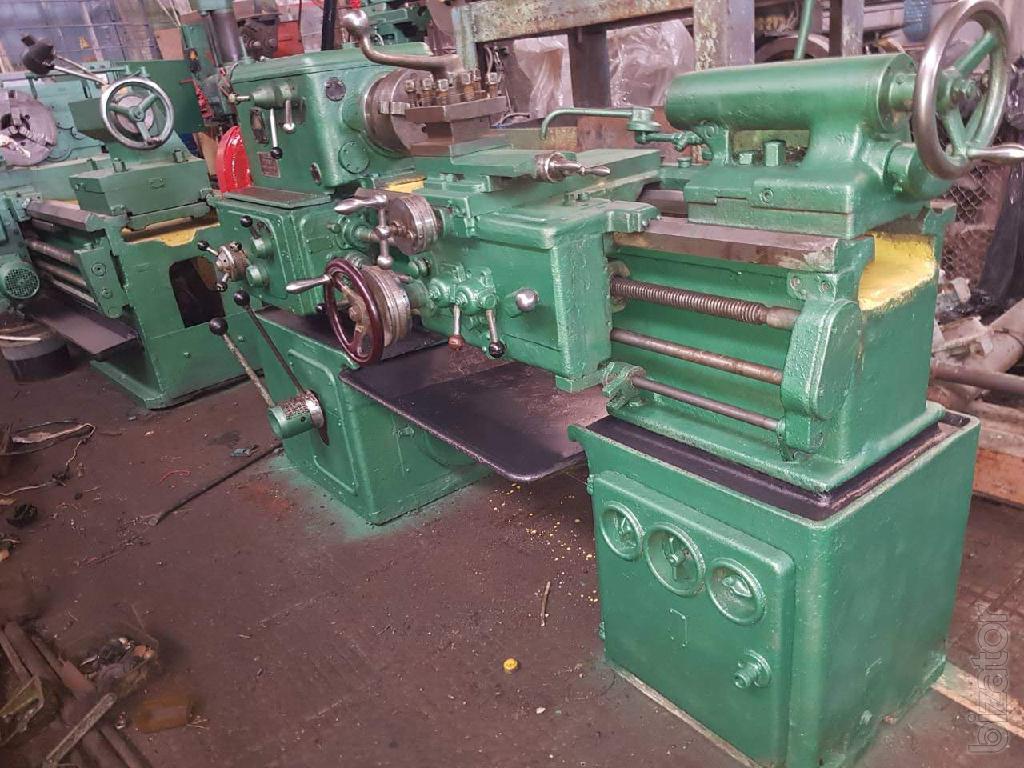

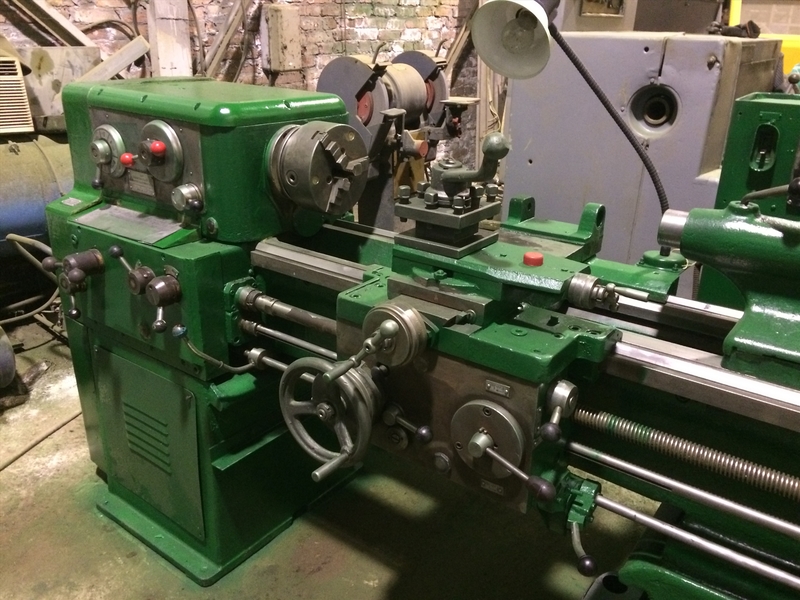

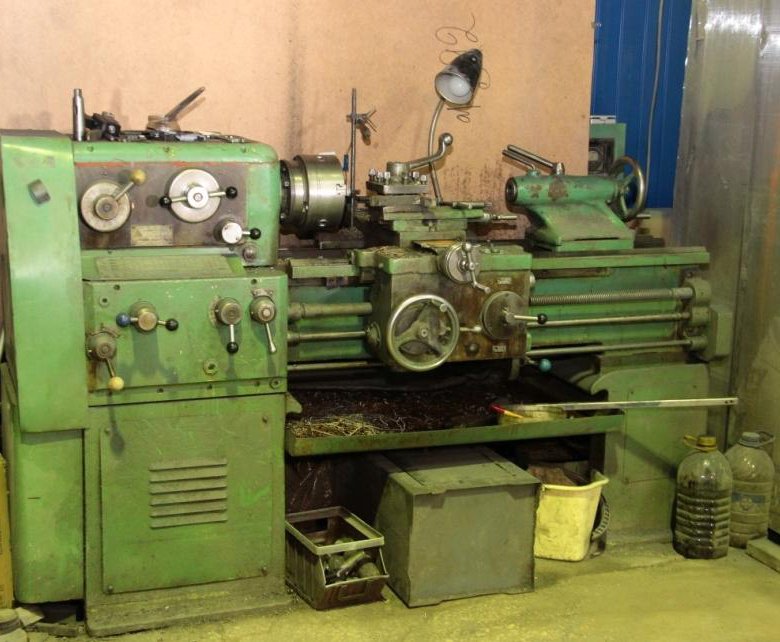

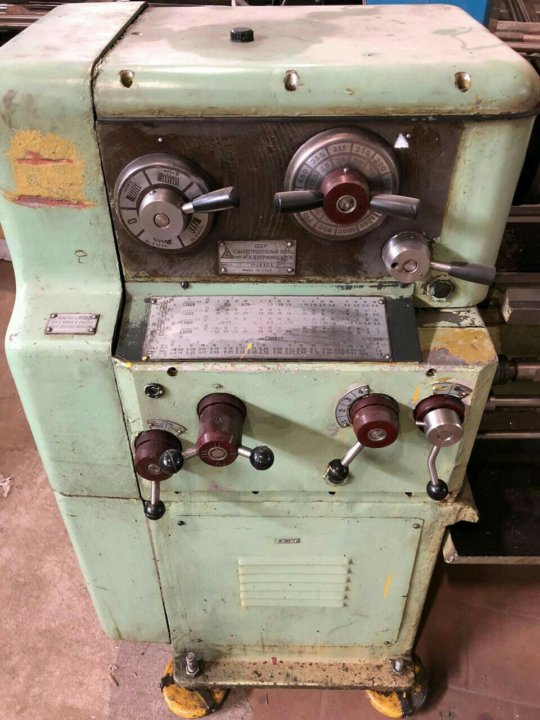

Фото универсального токарно-винторезного станка 1В61

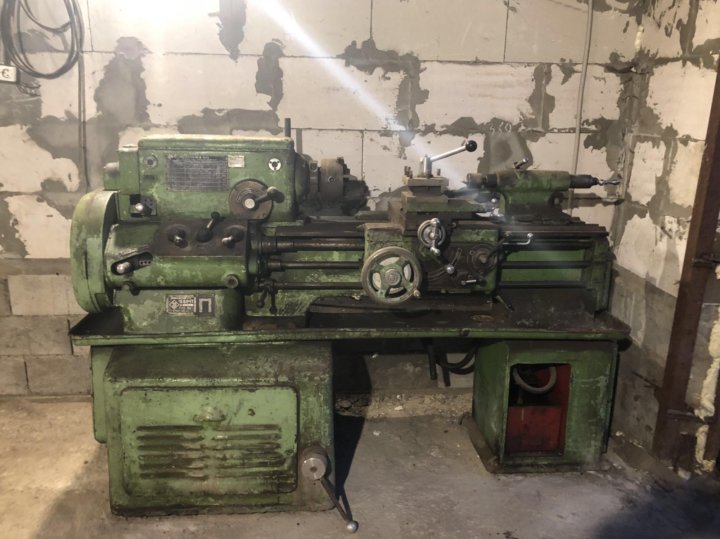

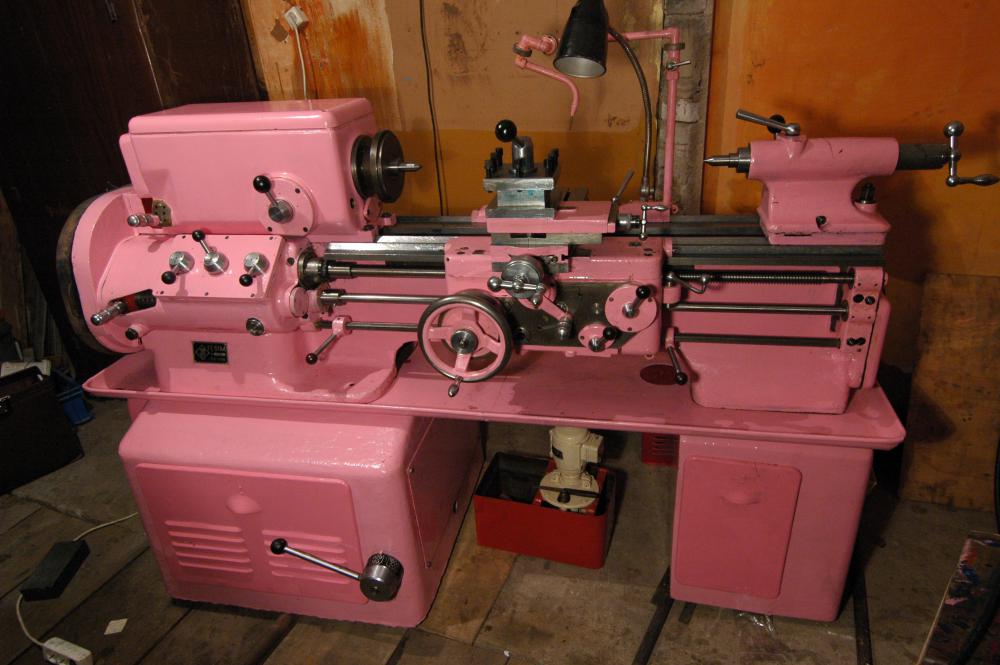

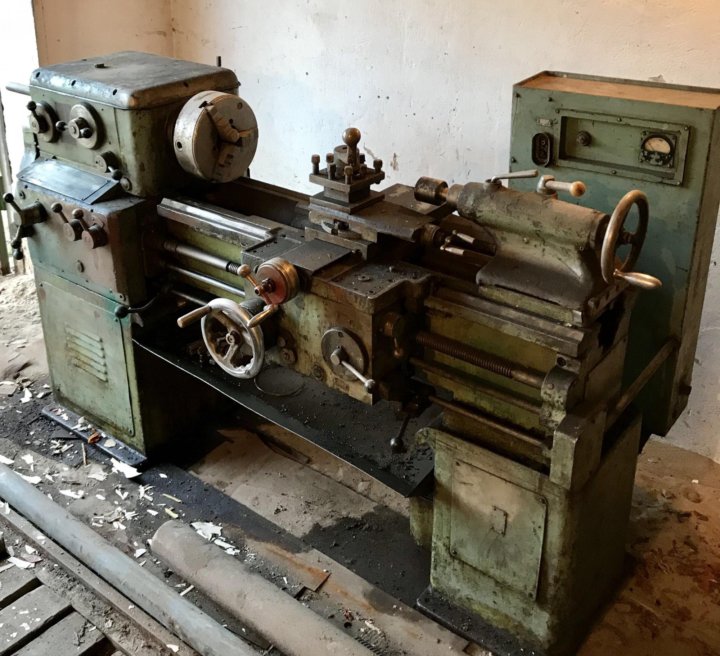

Фото универсального токарно-винторезного станка 1В61

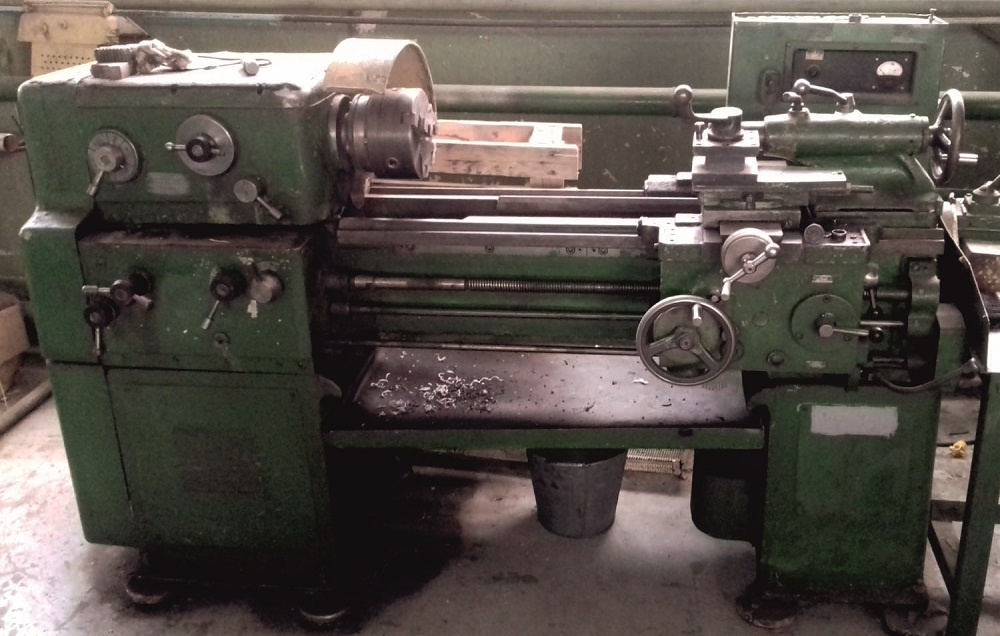

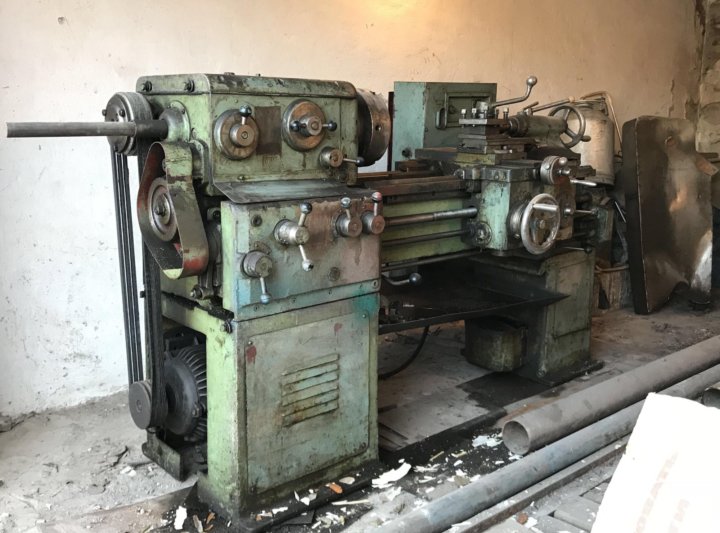

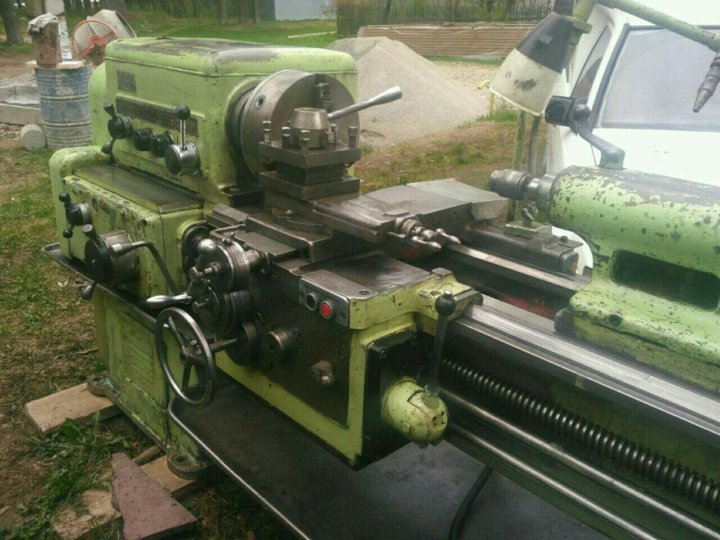

Фото универсального токарно-винторезного станка 1В61

Таблица настройки резьб и подач токарно-винторезного станка 1В61

Схема кинематическая токарно-винторезного станка 1В61. Смотреть в увеличенном масштабе

Расположение основных узлов токарно-винторезного станка 1В61

Расположение основных узлов токарно-винторезного станка 1В61

Спецификация органов управления токарно-винторезным станком 1В61

  1. Станина
  2. Коробка
  3. Коробка передач
  4. Коробка подач
  5. Фартук
  6. Суппорт
  7. Задняя бабка
  8. Электрооборудование
  9. Защитный экран
  10. Система охлаждения

Расположение органов управления токарно-винторезным станком 1В61

Расположение органов управления токарно-винторезным станком 1В61

Перечень органов управления токарно-винторезным станком 1В61

  1. Рукоятка установки чисел оборотов шпинделя
  2. Рукоятка установки нормального или увеличенного шага резьбы и реверсирования вращения ходового винта
  3. Рукоятка установки чисел оборотов шпинделя (рукоятка перебора)
  4. Рукоятка установки типа резьбы или подач
  5. Рукоятка установки величины подачи или резьбы
  6. Рукоятка установки шага резьбы и подач
  7. Рукоятка включения ходового винта или ходового вала
  8. Рукоятка поперечного перемещения суппорта
  9. Маховик продольного перемещения суппорта вручную
  10. Кнопка расцепления вала-шестерни с рейкой при нарезании резьбы
  11. Рукоятка включения предохранительной муфты
  12. Рукоятка включения маточной гайки и реверса продольной или поперечной подачи суппорта
  13. Рукоятка установки механической продольной или поперечной подачи суппорта
  14. Рукоятка включения прямого пли обратного вращения шпинделя
  15. Рукоятка перемещения верхней части суппорта вручную
  16. Маховик перемещения пиноли
  17. Рукоятка фиксации задней бабки
  18. Указатель нагрузки
  19. Рукоятка фиксации пиноли
  20. Выключатель электронасоса охлаждения
  21. Кнопка включения станка в сеть и его отключения от сети

Кинематическая схема токарно-винторезного станка 1В61

Кинематическая схема токарно-винторезного станка 1В61

Схема кинематическая токарно-винторезного станка 1В61. Смотреть в увеличенном масштабе

Передняя бабка токарно-винторезного станка 1В61

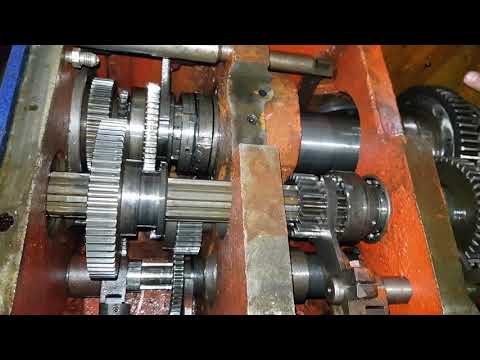

Фото коробки скоростей токарного станка 1В61 (без шпинделя)

Фото коробки скоростей токарно-винторезного станка 1В61

Фото коробки скоростей токарного станка 1В61 (без приводного вала)

Конструкция токарно-винторезного станка 1В61


Станина

Станина станка устанавливается на двух тумбах и крепится к ним болтами. Между тумбами расположено корыто, предназначенное для стока охлаждающей жидкости в бачок электронасоса, установленного в правой тумбе. В левой тумбе смонтирован электродвигатель главного привода станка. Станина имеет три равнобокие призматические и одну плоскую направляющие. По двум внешним призмам перемещается суппорт, а на одной (средней) призме с плоской направляющей устанавливается задняя бабка.


Коробка скоростей

Коробка скоростей обеспечивает 8 скоростей вращения шпинделя (32—1200 об/мин). Она установлена и закреплена болтами на левой части станины. Движение на коробку скоростей передается от электродвигателя через клиноременную передачу.

Изменение скорости вращения шпинделя производится рукоятками.

Трензель (шестерни 28—30) предназначен для реверсирования вращения ходового винта при нарезании левых резьб и управляется рукояткой УЗ.

Шпиндель и все валы смонтированы на подшипниках качения. Передняя шейка шпинделя установлена на двухрядном роликовом подшипнике, а задняя — на регулируемом коническом подшипнике.

Люфт шпинделя регулируется гайкой. Для устранения радиального люфта шпинделя при износе переднего подшипника следует подтянуть гайку.


Коробка подач токарно-винторезного станка 1В61 (три рукоятки)

Чертеж коробки подач токарно-винторезного станка 1В61

Коробка подач токарно-винторезного станка 1В61. Смотреть в увеличенном масштабе

Коробка передач (гитара)

Коробка передач служит для передачи движения от коробки скоростей в коробке подач и для настройки подач на тип нарезаемой резьбы.

При нарезании метрических и дюймовых резьб движение передается через шестерни 31, 33 и 35 (см. рис. 6), а при нарезании модульных и питчевых резьб движение передастся через шестерни 32, 33 и 36.


Коробка подач

Коробке подач движение передается от коробки скоростей через гитару (рис. 9)

Увеличенные подачи (шаги) получаются только при низких скоростях шпинделя (16—160 об/мин). Увеличение в 16 раз.

При нарезании метрических и модульных резьб движение передается от вала XI (см. рис. 6) через зубчатую муфту 37а — 376 на ходовой винт XVII.

При нарезании дюймовых и питчевых резьб движение на ходовой винт передается через шестерни 37 и 38.

Для более точных резьб ходовой винт имеет прямое включение, без механизма цепи подач. Это достигается соответствующей наладкой шестерен гитары, поставляемых по особому заказу. Установка величины резьбы осуществляется рукоятками У4 и У5. Установка типа резьбы, включение ходового винта или ходового валика производится при помощи рукоятки У6.

Пример настройки метрической резьбы:

3*/4 • 32/36 • 30/60 • 30/60 • 30/60 • 6 = 0,5 мм

Пример настройки дюймовой резьбы:

25,4 : (3*/4 • 48/41 • 36/32 • 45/42 • 30/60 • 30/60 • 30/60 • 6) = 32

нитки на дюйм.

Примечание. Знаком * обозначено передаточное отношение шестерен от шпинделя до коробки подач, включая гитару.

Прямое включение ходового винта осуществляется установкой рукояток У5 и У6 в положение „Прямое включение ходового винта». При этом во избежание поломки шестерен необходимо сначала установить рукоятку У6, а затем рукоятку; У5. При ремонтных работах, связанных с разборкой коробки подач, следует обращать особое внимание и проверять правильность расположения шестерен согласно кинематической схеме.


Суппорт токарно-винторезного станка 1В61

Чертеж суппорта токарно-винторезного станка 1В61

Суппорт токарно-винторезного станка 1В61. Смотреть в увеличенном масштабе

Фартук токарно-винторезного станка 1В61

Чертеж фартука токарно-винторезного станка 1В61

Фартук токарно-винторезного станка 1В61. Смотреть в увеличенном масштабе

Фото фартука токарно-винторезного станка 1В61

Фартук передает движение суппорту от ходового винта или ходового валика. Подачи суппорта при обтачивании осуществляются исключительно при помощи ходового валика ходовой винт применяется только при нарезании резьбы.

Для включения продольной подачи суппорта рукоятку У12 необходимо вытянуть на себя и затем повернуть вправо влево в зависимости от требуемого направления движения суппорта.


Задняя бабка токарно-винторезного станка 1В61

Чертеж задней бабки токарно-винторезного станка 1В61

Задняя бабка токарно-винторезного станка 1В61. Смотреть в увеличенном масштабе

Электрооборудование. Электрическая схема станка 1В61

Электрическая схема токарно-винторезного станка 1В61


Электрооборудование токарно-винторезного станка 1В61. Общие сведения

Электрооборудование станка размещено в специальном шкафу, в двух тумбах и в отдельной коробке, установленной с правой стороны кронштейна ходового винта.

Шкаф управления установлен за задней бабкой.

Электрооборудование станка рассчитано для работы от сети трехфазного переменного тока напряжением 380 В, 50 Гц.

По особому заказу станок может быть выполнен с электрооборудованием на напряжение 220 В, 50 Гц, 440 В, 60 Гц и 380 В, 60 Гц.


Установочный чертеж станка 1В61

Установочный чертеж токарно-винторезного станка 1В61


Возможности токарно-винторезных станков

Стальной шар, полностью изготовленный на токарном станке 1В61

На фотографии показан стальной шар, полностью изготовленный на токарном станке.

Из цельной заготовки с помощью набора инструметов возможно выточить шар в шаре, куб в кубе в кубе и в кубе, куб в додекаэдре, который в свою очередь в шаре, кольцо в кольце.


Читайте также: Производители токарных станков в России

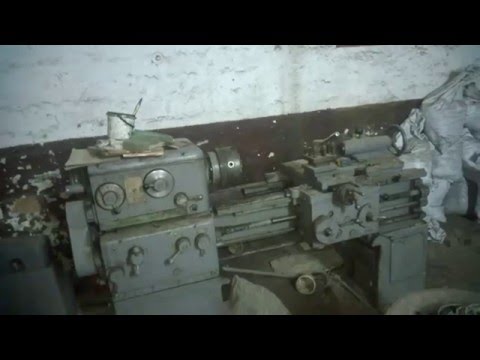

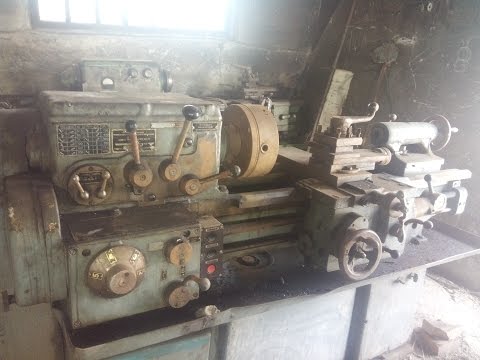

Токарно-винторезный универсальный станок 1В61.

Видеоролик.


Технические характеристики станка 1В61

Наименование параметра1Л611Б611В611М61
Основные параметры
Класс точности по ГОСТ 8-82НННН
Наибольший диаметр заготовки устанавливаемой над станиной, мм320320320320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм160160160160
Наибольшая длина заготовки (РМЦ), мм500710, 1000500, 710710, 1000
Наибольшая длина обтачивания (Наибольшее продольное перемещение суппорта), мм430640, 930430, 640640
Высота центров, мм 170170170170
Наибольшее рассояние от оси центров до кромки резцедержателя, мм190190180180
Высота от опорной поверхности резца до оси шпинделя, мм25252525
Наибольшие размеры сечения державки резца (ширина х высота), мм22 х 3522 х 3522 х 3522 х 25
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм35353535
Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм32323232
Число ступеней частот прямого и обратного вращения шпинделя2424824
Частота прямого и обратного вращения шпинделя, об/мин10. .125016..200032..120012,5..1600
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67М5М5М5М5
Конец шпинделя по ГОСТ 12593-72М75 х 5М75 х 56К6К
Торможение шпинделяестьестьестьесть
Суппорт. Подачи
Наибольшее продольное перемещение каретки суппорта, мм430640, 930600640
Наибольшее поперечное перемещение суппорта, мм250250200200
Продольное перемещение суппорта на одно деление лимба, мм 0,50,50,50,5
Продольное перемещение суппорта на один оборот лимба, мм100100100100
Поперечное перемещение суппорта на одно деление лимба, мм0,050,050,050,05
Поперечное перемещение суппорта на один оборот лимба, мм5555
Число ступеней продольных и поперечных подач17
Пределы скорости продольных подач, мм/об0,08. .1,20,08..1,2
0,12..1,9
Пределы скорости поперечных подач, мм/об0,04..0,60,04..0,6
0,06..0,95
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/миннетнетнетнет
Количество нарезаемых резьб метрических13
Пределы шагов нарезаемых резьб метрических, мм0,5..960,5..960,5..960,5..6
Количество нарезаемых резьб дюймовых16
Пределы шагов нарезаемых резьб дюймовых0,25…480,25…480,25…483,5…48
Количество нарезаемых резьб модульных10
Пределы шагов нарезаемых резьб модульных0,25…480,25…480,25. ..480,25…3
Количество нарезаемых резьб питчевых 16
Пределы шагов нарезаемых резьб питчевых0,5..960,5..960,5..967…96
Предохранитель от перегрузки
Блокировка продольных и поперечных подач
Выключающие продольные упоры
Резцовые салазки (Верхний суппорт)
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм125125125120
Цена деления лимба верхнего суппорта (резцовых салазок), мм0,030,030,050,05
Перемещение на один оборот лимба, мм33
Наибольший угол поворота, град±60°
±60°		±60°-60°, +45°
Задняя бабка
Наибольшее перемещение пиноли задней бабки, мм120120120100
Наибольшее перемещение задней бабки, мм±12±12±12±12
Центр в пиноли задней бабкиМорзе 4Морзе 4Морзе 4Морзе 4
Электрооборудование
Количество электродвигателей на станке2222
Электродвигатель главного привода, кВт (об/мин)2,8 (1420)4,5 (1440)2,2 (1430)4,0 (1450)
Электродвигатель насоса охлаждения, кВт (об/мин)0,12 (2800)0,12 (2800)0,12 (2800)0,12 (2800)
Патрон 3-х кулачковый самоцентрирующий
Диаметр патрона, ммØ 200Ø 200Ø 200Ø 200, 7100-0007
Диаметр переходного фланца, ммØ 200Ø 200
Вес, кг16,216,2
Диаметр зажима6. .456..45
Габариты и масса станка
Габариты станка (длина ширина высота), мм1880 х 850 х 14502380 х 850 х 14501880 х 800 х 14502055 х 1095 х 1450
Масса станка, кг11001600 (РМЦ=1000)12001260

    Список литературы:

  1. Токарно-винторезный станок 1В61. Руководство по эксплуатации, 1969

  2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  3. Батов В.П. Токарные станки., 1978
  4. Белецкий Д.Г. Справочник токаря-универсала, 1987
  5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  7. Модзелевский А. А., Мущинкин А. А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  8. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
  9. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  10. Тепинкичиев В.К. Металлорежущие станки, 1973
  11. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация


1Л61 Станок токарно-винторезный универсальный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка 1Л61

Изготовителем токарно-винторезных станков модели 1Л61 является Ереванский станкостроительный завод им. Дзержинского.

На заводе выпускались токарно-винторезные станки моделей 1Л61, 1Б61, 1П61, 1В61, 1М61, серия токарных станков 16Л20, 16П16, 16Е16. Выпускались, также, механизированные и спецстанки моделей ЕТ-23, ЕТ-26, ЕТ-34, ЕТ-41, многорезцовый станок модели ЕТ-50.

В настоящее время завод называеся Ереванское Станкостроительное Производственное Объединение ЕСПО, ОАО. Производимая продукция — универсальные токарно-винторезные станки повышенной точности 16Е25П и 16ЕГ25П с диаметром обработки 500 мм.

Станки, выпускаемые Ереванским станкостроительным заводом им. Дзержинского

  • 1Б61 станок токарно-винторезный универсальный, Ø 320
  • 1В61 станок токарно-винторезный универсальный, Ø 320
  • 1Л61 станок токарно-винторезный универсальный, Ø 320
  • 1М61 — станок токарно-винторезный универсальный, Ø 320
  • 1М61П — станок токарно-винторезный повышенной точности универсальный, Ø 320
  • 2Г106П — станок сверлильный настольный повышенной точности, Ø 6
  • 16Е16КП — станок токарно-винторезный повышенной точности с АКП, Ø 320
  • 16Л20 — станок токарно-винторезный облегченный, Ø 400

1Л61 станок токарно-винторезный универсальный.

Назначение, область применения

Универсальный токарно-винторезный станок 1Л61 производился с начала 60-х годов и был заменен в производстве на модель 1В61.

Токарный станок 1Л61 предназначен для токарной обработки наружных (диаметром до 320 мм) и внутренних поверхностей деталей (длиной до 500 мм) со ступенчатым и криволинейным профилем в осевом сечении.

Токарно-винторезный станок 1Л61 предназначен для выполнения различных токарных работ в центрах или патроне, а также для нарезания метрической и дюймовой резьб в механических цехах в условиях мелкосерийного и единичного производства.

Станок 1Л61 позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб, дюймовой
  • Сверление и ряд других работ

Принцип работы и особенности конструкции станка

1Л61

Пуск, отключение, изменение направления главного движения производится посредством реверсивного магнитного пускателя.

Изменение скорости вращения производится переключением шестерен на передней панели шпиндельной бабки.

Быстрое реверсирование электродвигателя при нарезании резьб — поворотом рукоятки У20 от верхнего крайнего положения в нижнее крайнее положение и наоборот.

Торможение двигателя главного привода осуществляется посредством электромагнитной муфты на конце первичного вала в коробке скоростей.

Передний конец шпинделя резьбовой.

Класс точности станка Н.


Отличия станков 1Б61 и 1Л61

Межцентровое расстояние РМЦ:

  • 1Б61 — 710, 1000
  • 1Л61 — 500

Частота вращения шпинделя:

  • 1Б61 — 16..2000 об/мин (24 ступени)
  • 1Л61 — 10..1250 об/мин (24 ступени)

Мощность двигателя главного движения:

  • 1Б61 — A5I-4; 4,5 кВт; 1440 об/мин
  • 1Л61 — АЛ42/4; 2,8 кВт; 1420 об/мин

Габарит рабочего пространства токарно-винторезного станка 1Л61. Суппорт

Габарит рабочего пространства токарно-винторезного станка 1Л61. Суппорт

Габарит рабочего пространства токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Общий вид универсального токарно-винторезного станка 1Л61

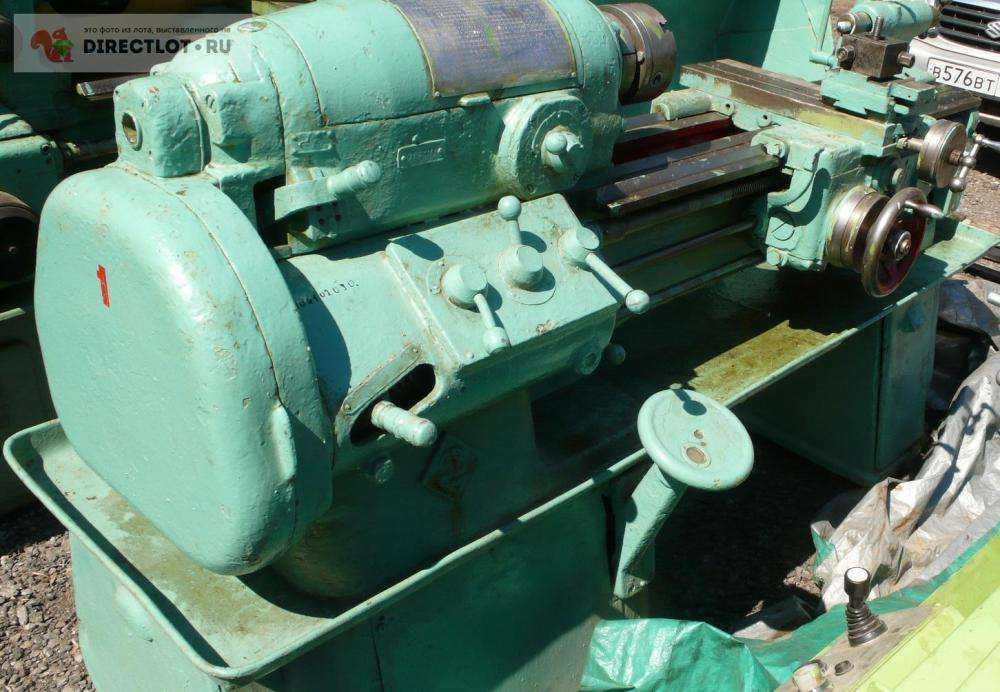

Фото универсального токарно-винторезного станка 1Л61

Фото универсального токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Фото универсального токарно-винторезного станка 1Л61

Фото универсального токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Рукоятки управления коробкой скоростей токарного станка 1Л61

Рукоятки управления коробкой скоростей токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Фото универсального токарно-винторезного станка 1Л61

Фото универсального токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Фото гитары токарно-винторезного станка 1Л61

Фото гитары токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Расположение органов управления токарно-винторезным станком 1Л61

Расположение органов управления токарно-винторезным станком 1Л61

Расположение органов управления токарно-винторезным станком 1Л61. Смотреть в увеличенном масштабе

Перечень органов управления токарно-винторезным станком 1Л61

  • У1 — Рукоятка для установки числа оборотов шпинделя (рис. 7)
  • У2 — Рукоятка для установки числа оборотов шпинделя (рукоятка перебора)
  • УЗ — Рукоятка для получения нормальных и увеличенных шагов резьб, а также правого и левого вращения.
  • У4 — Рукоятка для установки величины подачи и резьбы, а также прямого включения ходового винта
  • У5 — Рукоятка для установки типа резьбы, а также включения ходового винта или ходового валика
  • У9 — Маховик для продольного перемещения каретки вручную
  • У10 — Рукоятка для вывода из зацепления валика — шестерни с рейкой
  • У11 — Рукоятка для включения перегрузочной муфты
  • У12 — Рукоятка для включения ходового винта, а также для сообщения прямого или обратного хода суппорта в продольном и поперечном направлении
  • У13 — Рукоятка для включения механической продольной или поперечной подачи суппорта
  • У14 — Рукоятка для поперечного перемещения суппорта вручную
  • У15 — Рукоятка для закрепления резцовой головки
  • У16 — Рукоятка для перемещения верхней части суппорта вручную
  • У17 — Рукоятка для фиксации пиноли
  • У18 — Рукоятка для фиксации задней бабки
  • У19 — Маховик для перемещения пиноли задней бабки
  • У20 — Рукоятка для выключения и реверсирования вращения шпинделя
  • У21 — Выключатель местного освещения
  • У22 — Выключатель для включения станка в сеть
  • У23 — Выключатель электронасоса

Эскиз управления коробкой подач.

Пример установки величины резьбы /рис.5/

Рукоятки управления коробкой подач токарно-винторезного станка 1Л61

Рукоятки управления коробкой подач токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Требуется нарезать метрическую резьбу с шагом 4 мм.

Для этого рукоятку У5 по стрелке «а» устанавливают против надписи «метрическая и модульная резьба».

Оттягивая на себя рукоятку У4 установить требуемый шаг секции V /табл./ против буквы «в».

Затем, нажимая до отказа рукоятку У4, установить на величину требуемой резьбы с шагом 4 мм против буквы «б».

Основные правила работы на станке

  1. Перед пуском станка изучить его схему и конструкцию, назначение рукояток и порядок переключения их.
  2. При работе станка рукоятки всегда доводить дофиксируемого положения.
  3. Ни в коем случае не переключать зубчатые колеса на ходу.
  4. При обточке пользоваться ходовым валиком, ходовым винтом пользоваться только при нарезании резьбы.
  5. Нельзя рихтовать обрабатываемые изделия в центрах или направляющих станины: это разрушает станок и лишает его точности.
  6. Для удаления центра из шпинделя передней бабки использовать пруток с медным или латунным наконечником.
  7. При обработке деталей в центрах проверить закреплена ли задняя бабка от продольного смещения. После установки изделия зажать пиноль, предварительно смазав центр.
  8. Нельзя работать на сработанных и забитых центрах.

Кинематическая схема токарно-винторезного станка 1Л61

Кинематическая схема токарно-винторезного станка 1Л61

Схема кинематическая токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Схема расположения подшипников токарно-винторезного станка 1Л61

Схема расположения подшипников токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Конструкция токарно-винторезного станка 1Л61


Станина

Станина станка устанавливается на двух тумбах и крепится к ним болтами. Между тумбами расположено корыто, предназначенное для стока охлаждающей жидкости в бачок электронасоса, установленного в правой тумбе. В левой тумбе смонтирован электродвигатель главного привода станка. Станина имеет три равнобокие призматические и одну плоскую направляющие. По двум внешним призмам перемещается суппорт, а на одной (средней) призме с плоской направляющей устанавливается задняя бабка.

Коробка скоростей

Коробка скоростей токарно-винторезного станка 1Л61

Коробка скоростей токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Механизм коробки скоростей (рис.8) заключен в чугунный корпус, который устанавливается в левой части станины и крепится к ней болтами. Коробка скоростей передает 24 различных скорости в Диапазоне 10..1250 /1Л6I/ и 16..2000 /1Л61/. Шпиндель получает движение от электродвигателя типа АЛ42/4 мощностью 2,8 кВт /1Л61/ и A5I/4 мощностью 4,5 кВт /1Л61/, /см.рис.6/.

Изменение скоростей шпинделя достигается передвижением блоков 1-2-3-4; 9-10-11 рукояткой У1. При этом 12 высоких скоростей получают через передачу 19-22, а 12 низких скоростей — через передачу 16-17-18-19-20-21.

Подача передается от шпинделя через коробку скоростей шестернями 24-25, 27-29 на вал VIII, или же с вала III и шестерни 23 на шестерню 26. Трензель /шестерни 28-30/ служит для реверсирования вращения ходового винта при нарезании левых резьб, управляется рукояткой У2.

Шпиндель и все валы смонтированы на подшипниках качения. Передняя шейка шпинделя установлена на двухрядном роликовом подшипнике, а задняя — на регулируемом коническом подшипнике.

Эскиз конуса шпинделя на рис.4.

Люфт шпинделя регулируется подтягиванием гайки I, с последующим законтриванием ее контргайкой.

Для устранения радиального люфта шпинделя при износе переднего подшипника следует подтянуть гайку 2 /рис.8/.

Коробка передач /Гитара/

Коробка передач служит для передачи движения от коробки скоростей механизму коробки подач и для настройки подач на тип нарезаемой резьбы.

При нарезании метрических и дюймовых резьб движение передается через шестерни 31-32-33-35. Передаточное отношение — 3 . При нарезании модульных и питчевых резьб движение передается через шестерни 31-32-34-33-36-35, Передаточное отношение — 30/29 . 41/36 /рис.6/. Таким образом, выбор типа резьбы достигается переворачиванием блока 33-34.

Коробка подач токарно-винторезного станка 1Л61

Коробки подач токарно-винторезного станка 1Л61

Коробка подач токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Конструкция коробки подач /рис.9/ позволяет получить большое число различных видов резьб и подач. Привод коробки подач осуществляется от шпинделя и от вала III коробки скоростей /при увеличенной в 16 раз величине подач/. Движение от коробки подач передается ходовому валику и ходовому винту /при нарезании резьб/.

Увеличенные подачи получаются только при низких скоростях шпинделя: для станка 1Л61 от 10 до 100 об/мин, для станка 1Л61 от 16 до 160 об/мин.

При нарезании метрических и модульных резьб движение ходовому винту передают: вал XI через зубчатые муфты 37а, 37б; шестерни 39, 40, 41, 42, 43,44, 45, 46, 47; зубчатые муфты 48а и 48б и множительный механизм /51-58/ на вал XIV с шестерней 59 и через зубчатые муфты 61а и 61 на ходовой винт XVII /рис.6/.

При нарезании дюймовых и питчевых резьб движение ходовому винту передают шестерни 37-38, вал XII, шестерни 39-47, 49-48 и множительный механизм /51-58/. Дальше движение передается так же, как и при нарезке метрических модульных резьб. Кроме того, ходовой винт имеет, прямое включение при нарезании особо точных резьб. Это достигается соответствующей наладкой шестерен гитары, поставляемых по особому заказу.

При включении ходового валика движение передается через шестерни 59-60 на ходовой вал, Множительный механизм /шестерни 51-58/ дает следующие передаточные отношения: 1/1, 1/2, 1/4, 1/8.

Выбор величины резьбы осуществляется рукояткой У4. Выбор типа резьбы, включение ходового винта или ходового валика осуществляется рукояткой У5.

Прямое включение ходового винта достигается поворотом рукоятки У5.

Фартук токарно-винторезного станка 1Л61

Фартук токарно-винторезного станка 1Л61

Фартук токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

Фартук /рис.10/ передает движение суппорту от ходового винта или ходового валика. Подачи суппорта при обтачивании осуществляются исключительно при помощи ходового валика, в то время как ходовой винт употребляется только при нарезке резьб. Для продольного перемещения суппорта движение передает /рис.6/ ходовой вал XIX, шестерня 62, кулачковая шестерня 63 на вал XX, червяк 64 с червячным колесом 65. Затем движение передается на коромысло и шестернями 66-67-68-72-73-74-на вал ХХV и шестерню 75 с рейкой 77.

Для поперечного перемещения суппорта движение передается по той же цепи до коромысла, затем через шестерни 66-67-72-80 на винт 82 с гайкой 81. Шестерня 69 на коромысле служит для реверсирования движения суппорта. Для включения продольной подачи суппорта рукоятку У12 необходимо вытянуть на себя и затем повернуть вправо или влево в зависимости от требуемого направления движения суппорта /рис. 17/. Для включения ходового винта рукоятку У12 следует нажать и повернуть по часовой стрелке. Для включения поперечной подачи суппорта необходимо рукоятку У13 перевести в верхнее положение, предварительно поставив рукоятку У12 в нейтральное положение, а затем вытянутой до отказа рукояткой сообщают суппорту нужное направление движения. Для ручного перемещения фартука служит маховик У9. Фартук имеет блокировочное устройство, предотвращающее одновременное включение ходового валика и ходового винта.

Фартук снабжен кулачковой предохранительной муфтой, которая предохраняет механизм подачи от перегрузки. Муфту регулируют отдельно для поперечных и продольных подач винтом I /рис.10/.

При работе ходового винта необходимо вывести реечную шестерню 75 из зацепления с рейкой 77 при помощи рукоятки У10 /рис.6/.

Суппорт

Суппорт имеет обычную крестовую конструкцию /рис.11/ Продольное перемещение суппорта осуществляется механически при помощи ходового валика или ходового винта /исключительно для резьб/ и вручную вращением маховика, расположенного на фартуке.

Верхняя часть суппорта, несущая на себе квадратную резцовую головку, может перемещаться только от руки при помощи рукоятки и винта 86 с гайкой 85 /рис.6/.

Зазор направляющих суппорта регулируется подтягиванием соответствующих клиньев 1 и 2.

Люфт выбирается гайками 4,5, 6 и винтом 3 /рис.11/.

Задняя бабка

Задняя бабка /рис.12/ перемещается вдоль станины от руки по направляющим и крепится в требуемом положении рукояткой У18 /рис.17/. Поперечное перемещение бабки в пределах ± 12 мы осуществляется при помощи винта. Осевое перемещение пиноли происходит при вращении маховика, пиноль закрепляется рукояткой У17. Маховик и винт служит в то же время для выталкивания центра из своего гнезде. Задняя бабка может перемещаться совместно с движением каретки при помощи специального устройства, имеющегося на ней и суппорте. Люфт винта задней бабки регулируется гайкой с контргайкой /рис.12/.

Электрооборудование. Схема электрическая токарно-винторезного станка 1Л61

Электрическая схема токарно-винторезного станка 1Л61

Схема электрическая токарно-винторезного станка 1Л61. Смотреть в увеличенном масштабе

  1. Присоединение к сети переменного трехфазного тока напряжением 380 В
  2. Двигатель главного привода:
  • для станка 1Л61 — A5I-4; 4,5 кВт; 1440 об/мин, 380/220 В;
  • для станка 1Л61 — АЛ42/4; 2,8 кВт; 1420 об/мин, 380/220 В.
  • Электронасос охлаждающей жидкости: 0,125 кВт, 2800 об/мин, 22 лит/мин, 380/220 В.
  • Пуск, отключение, изменение направления главного движения производится посредством реверсивного магнитного пускателя, управляемого барабанным переключателем с помощью двух рукояток управления У20 /рис.17/.
  • Торможение двигателя главного привода — посредством электромагнитной муфты.
  • Быстрое реверсирование электродвигателя при нарезании резьб — поворотом рукоятки У20 от верхнего крайнего положения в нижнее крайнее положение и наоборот.
  • Включение и выключение электронасоса – отдельным выключателем.
  • Защита двигателя главного привода и электронасоса от коротких замыканий — посредством плавких предохранителей.
  • Нулевая защита двигателя главного привода — посредством промежуточного реле.
  • Местное освещение — от понижающего трансформатора.
  • Защитное заземление металлических масс как мера безопасности работающего на станке.
  • Панель управления с рукоятками вводного выключателя, электронасоса и местного освещения.
    • б/ Описание действия электросхемы управления /рис.14/

    Включением вводного выключателя ВВ подготавливается пуск станка. Пуск, остановка и реверс двигателя главного привода /ГД/ производится посредством рукоятки управления командоконтроллером КК, имеющего 3 фиксированных положения и по одному контакту на каждое положение, из коих контакт ККО /Л 22-1/ замкнут при нейтральном положении. После включения выключателя ВВ через НЗ контакт ККО промежуточное реле РП получает питание и замыкает свой НО контакт /Л 22-1/. Через НО контакт РП /Л 22-1/ промежуточное реле РП переходит на самопитание.

    После включения ВВ получает питание и реле времени РВ, контакт которого РВ /12-13/ с выдержкой времени / 3. .4 сек / отключит электромагнитную муфту ЭМТ. При пуске в сторону «Вперед» /вращение двигателя ГД — против часовой стрелки со стороны шкива/ рукоятку 20 нужно поворачивать вверх. Замкнувшийся при этом контакт ККВ /1-2/ замыкает цепь катушки KB, образуется цепь /Л 22-1 — 1-2 -Л82/, контактор KB срабатывает своим НО контактом, включает двигатель в сторону вращения «Вперед» и НЗ контакт контактора KB /1-4/ размыкается. Реле времени РВ теряет питание, размыкается контакт РВ /10-12/ и замыкается контакт, РВ /12-13/. Процесс включения «Вперед» окончен. Отключение двигателя производится переводом рукоятки У20 в нейтральное положение. При этом размыкается контакт ККВ, контактор KB обесточивается, замыкает свой h4 контакт в точках 1-4. Реле времени РВ, получая питание, замыкает НО контакт РВ /10-12/ без выдержки времени. Через селеновые выпрямители ВС электромагнитная муфта ЭМТ получает постоянный ток, срабатывает и тормозит механизм коробки скоростей и шпинделя.

    Несколько позже с выдержкой времени /3. .4 сек/ размыкается контакт РВ /12-13/, электромагнитная муфта отключается, и схема приводится в исходное положение. Пуск «Назад» производится переводом рукоятки У20 в нижнее положение. Работа схемы аналогична работе «Вперед», только в этом случае срабатывает контактор КН. Трансформатор местного освещения ТО включается и выключается выключателем ВО. Электронасос включается и выключается пакетным выключателем ВЭ.

    в/ Защита и блокировка

    В схеме предусмотрена групповая защита от коротких замыканий посредством предохранителей 1П.

    В схеме предусмотрена защита от исчезновения напряжения /нулевая/ посредством промежуточного реле РП.

    Для предотвращения одновременного включения двух контакторов реверсивного пускателя KB и КН в схеме предусмотрена механическая блокировка.

    Монтажная схема показана на рис.15. Расположение электрических аппаратов на рис.16.


    Читайте также: Производители токарных станков в России



    Токарно-винторезный универсальный станок 1Л61.

    Видеоролик.

    Технические характеристики станка 1Л61

    Наименование параметра1Б611Л611В611М61
    Основные параметры
    Класс точности по ГОСТ 8-82НННН
    Наибольший диаметр заготовки устанавливаемой над станиной, мм320320320320
    Наибольший диаметр заготовки обрабатываемой над суппортом, мм160160160160
    Наибольшая длина заготовки (РМЦ), мм500710, 1000500, 710710, 1000
    Наибольшая длина обтачивания (Наибольшее продольное перемещение суппорта), мм430640, 930430, 640640
    Высота центров, мм170170170170
    Наибольшее рассояние от оси центров до кромки резцедержателя, мм190190180180
    Высота от опорной поверхности резца до оси шпинделя, мм25252525
    Наибольшие размеры сечения державки резца (ширина х высота), мм22 х 3522 х 3522 х 3522 х 25
    Шпиндель
    Диаметр сквозного отверстия в шпинделе, мм35353535
    Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм32323232
    Число ступеней частот прямого и обратного вращения шпинделя2424824
    Частота прямого и обратного вращения шпинделя, об/мин10. .125016..200032..120012,5..1600
    Размер внутреннего конуса в шпинделе по ГОСТ 13214-67М5М5М5М5
    Конец шпинделя по ГОСТ 12593-72М75 х 5М75 х 56К6К
    Торможение шпинделяестьестьестьесть
    Суппорт. Подачи
    Наибольшее продольное перемещение каретки суппорта, мм430640, 930600640
    Наибольшее поперечное перемещение суппорта, мм250250200200
    Продольное перемещение суппорта на одно деление лимба, мм0,50,50,50,5
    Продольное перемещение суппорта на один оборот лимба, мм100100100100
    Поперечное перемещение суппорта на одно деление лимба, мм0,050,050,050,05
    Поперечное перемещение суппорта на один оборот лимба, мм5555
    Число ступеней продольных и поперечных подач17
    Пределы скорости продольных подач, мм/об0,08. .1,20,08..1,2
    0,12..1,9
    Пределы скорости поперечных подач, мм/об0,04..0,60,04..0,6
    0,06..0,95
    Скорость быстрых перемещений суппорта, продольных/ поперечных, м/миннетнетнетнет
    Количество нарезаемых резьб метрических13
    Пределы шагов нарезаемых резьб метрических, мм0,5..960,5..960,5..960,5..6
    Количество нарезаемых резьб дюймовых16
    Пределы шагов нарезаемых резьб дюймовых0,25…480,25…480,25…483,5…48
    Количество нарезаемых резьб модульных10
    Пределы шагов нарезаемых резьб модульных0,25…480,25…480,25. ..480,25…3
    Количество нарезаемых резьб питчевых16
    Пределы шагов нарезаемых резьб питчевых0,5..960,5..960,5..967…96
    Предохранитель от перегрузки
    Блокировка продольных и поперечных подач
    Выключающие продольные упоры
    Резцовые салазки (Верхний суппорт)
    Наибольшее перемещение верхнего суппорта (резцовых салазок), мм125125125120
    Цена деления лимба верхнего суппорта (резцовых салазок), мм0,030,030,050,05
    Перемещение на один оборот лимба, мм33
    Наибольший угол поворота, град±60°±60°±60°-60°, +45°
    Задняя бабка
    Наибольшее перемещение пиноли задней бабки, мм120120120100
    Наибольшее перемещение задней бабки, мм±12±12±12±12
    Центр в пиноли задней бабкиМорзе 4Морзе 4Морзе 4Морзе 4
    Электрооборудование
    Количество электродвигателей на станке2222
    Электродвигатель главного привода, кВт (об/мин)2,8 (1420)4,5 (1440)2,2 (1430)4,0 (1450)
    Электродвигатель насоса охлаждения, кВт (об/мин)0,12 (2800)0,12 (2800)0,12 (2800)0,12 (2800)
    Патрон 3-х кулачковый самоцентрирующий
    Диаметр патрона, ммØ 200Ø 200Ø 200Ø 200, 7100-0007
    Диаметр переходного фланца, ммØ 200Ø 200
    Вес, кг16,216,2
    Диаметр зажима6. .456..45
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм1880 х 850 х 14502380 х 850 х 14501880 х 800 х 14502055 х 1095 х 1450
    Масса станка, кг11001600 (РМЦ=1000)12001260

      Список литературы:

    1. Токарно-винторезные станки 1Л61 и 1Л61. Руководство к станкам, 1962

    2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
    3. Батов В.П. Токарные станки., 1978
    4. Белецкий Д.Г. Справочник токаря-универсала, 1987
    5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
    6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
    7. Модзелевский А. А., Мущинкин А. А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
    8. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
    9. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
    10. Тепинкичиев В.К. Металлорежущие станки, 1973
    11. Чернов Н.Н. Металлорежущие станки, 1988

    Связанные ссылки. Дополнительная информация


    Продвижение Patchogue. (Патчог, штат Нью-Йорк) 1885-1961, 27 апреля 1961 г., стр. 5, изображение 5

    Изображение предоставлено: Suffolk Cooperative Library System

    Текст газетной страницы

     Высокий
Школа
Основные моменты
ПАЧОГ
СТАРШАЯ
ВЫСОКИЙ
Уильям
Дворецкий
'
с
второй
и
восьмой
период
Английский
классы
иметь
недавно
построен
ан
в-
U-ivsting
бюллетень
доска
отображать
связанный
к
их
документальная литература
читать-
инж.
Некоторый
из
в
документальная литература
се-
лекции
являются
Мелвилл
'
с
\Бон-
человек
Ричард
,
\
Твен
'
с
\Я
Поездка
а
Раскряжевка
Ву
се
,
\
Азов
'
с
\я не
Жизнь — одна
Страна,
\
св.
Exu-
Пери
'
с
\Гийоме
,
\
и
Хейер-
даль
с
\Кон-Тики.
\

музыкальный
комедия.
\Качать-
инг
Высокий
,
\
представлен
б
у
в
сен-
иор
сорт
апрель
1-1
был
а
кредит
к
в
школа.

показывать
был
быстрый
движущийся
и
показал
в
Результаты
из
упорство
и
жесткий
работа.

студент
директора
были
Барри
Ли-
хин
и
Джеффри
Мак
Дональд.
Юджин
Ромео
обученный
в
хоровой
пение
и
Джоэл
Пески
обученный
в
танец
группа.
Миссис.
Луиза
Мул-
лер
,
председатель
из
в
сорт
совет-
э,
был
в
координатор.

базовый
искусство
курс
является
а
повторно
джентльмены
сорт
проведенный
б
у
Уоррен
Чемберлен.
Это
является
в
фундамент
курс
для
все
другой
искусство
курсы
в
в
школа
и
должен
быть
взятый
быть-
вперед
в
студент
может
входить
любой
из

другой
искусство
курсы.
Это
наборы
а
твердый
фундамент
для
такой
предметы
как
масла
и
акварель
,
керамика
,
коммерческий
искусство
и
другие.

учебный план
из
в
базовый
искусство
курс
является
широкий
и
разнообразный.
Некоторый
из
в
предметы
покрытый
ар
е
сератехборд.
дизайн
,
в
цвет
спектр
и
цвет
гармония,
эт-
Цзин,
надпись,
фигура
рисунок
и
мультфильмы. :

Общий
Электрический
Лаборатория
является
а
очень
интересный
один.
Студенты
в
в
сорт
иметь
работал
на
колокол
системы
,
моторы,
тест
лампы
,
ра-
диос
и
в настоящее время
на
дом
без-
инж.
Некоторый
из
в
мальчики
в
в
Ген-
эпоха
л
Электрический
сорт
иметь
работал
на
телевидение
наборы.
Эти
наборы
были
пожертвовал
к
Миссис.
Петроски
,
мать
из
один
из
в
студенты.

следующий
проект
является
в
изготовление
из
а
кристалл
радио.
Один
\
из
в
студенты
,
Джеймс
Mh-авель
,
имеет
сделал
ан
электрический
мо-
тор
который
является
на
отображать
в
в
окно
и
является
идущий
к
быть
на
отображать
в
Освего
Состояние
Колледж.
Откровенный
Маравилья
является
в
я
фи-
ул.
улица
тор.
*
*
*
Большинство
из
в
графика
искусства
труд-
аторий
студенты
являются
сейчас
связывание
их
сорт
блокнот
который
против-
пятна
образцы
из
их
работа
пока
другие
иметь
был
делает
п
хотог-
рэп
хай.
Джон
Хааг.
Джозеф
я.в-
денмейер.
Дэйвид
Рой
и
Павел
Районе
иметь
сделанный
контакт
Распечатать-
инг,
увеличение,
и
развивать
инг
из
черный
и
белый
фильмы.
Они
иметь
также
смешанный
в
правильный
хим-
классический
решения
для
их
работа.
Джордж
Консерва,
в
сорт
перед-
мужчина/
имеет
только
законченный
а
два-
цветной
шелкография
работа
на
его
Т-
рубашки.
Джеймс
Кирнан
и
Джордж
Ленхард
иметь
работал
на
сорт
плакаты
и
бизнес
карты.
Роджер
Ричардс
имеет
сделал
несколько
резина
•
Марки
пока
Гарольд
Ричардс
имеет
работал
в
плита
нажимать
к
делать
два
рабочие места
для
в
школа.
Ричард
Келтон
имеет
резать
а
шелк
экран
для
один
из
его
клубы
пока
он
был
ожидающий
к
использовать
один
из
в
прессы.
Даниэль
Дошер
имеет
сделал
несколько
памятка
подушечки
,
включая
один
для
его
отец.
Откровенный
Маравилья
является
в
инструктор.

младший
сорт
имеет
был
занятый
изготовление
деньги
для
в
события
что
являются
к
следовать
в
их
старшая
сорт.
В
Маршировать
они
продал
\
каждый
день
\
карты
и
в
а
немного
недели
они
являются
планирование
к
брать
цветной
рис-
туры
из
в
второкурсник
и
младший
классы.
Пятнадцать
Библиотека
Клуб
члены
из
Патчог
Старшая
Высокий
Школа
наслаждались
а
посещать
с
в
Библиотека
Совет
из
Сейвилл
Высокий
Школа
апрель
ЯВЛЯЕТСЯ.

путешествие
был
сделал
в
легковые автомобили
управляемый
к
Миссис.
Уильям
Хандли,
Скучать
Тельма
Температура
ле
и
Миссис.
Жанна
Янке.
Скучать
Фиби
Коричневый
,
президент
из
в
Сейвилл
Библиотека
Совет
,
направленный
а
тур
из
в
школа
,
и
а
пианино
программа.
Закуски
были
служил.
Неофициальный
посещение
был
наслаждались
,
потому что
в
члены
из
в
два
клубы
служить
их
школа
библиотеки
в
много
в
такой же
способ,
и
в
студенты
обменялись
идеи.
\Мы
имел
а
много
из
веселье
и
план
к
в-
вите
в
Сейвилл
Клуб
к
посещать
нас
некоторый
время
скоро
,
\
Делорес
Дорогой-
рожденный
,
президент
из
в
Патчог
Библиотека
Клуб
сказал.

единица
древесина
магазин
является
ан
объявление-
выдвинулся
сорт
из
деревообработка
сту-
вмятины.
Там
являются
два
группы
из
древесина
магазин,
в
роды
л
древесина
сорт
и
в
единица
древесина
сорт.
В
общий
древесина
в
студенты
учиться
в
основы
из
древесина-
работающий
и
делать
такой
проекты
как
простой
лампы
,
табуретки
,
столы,
и
миски.
Единица
древесина
является
а
сорт
для
сту-
вмятины
ВОЗ
иметь
взятый
общий
древесина
магазин
и
хотеть
к
делать
Лар-
гер
и
лучше
проекты
такой
как
столы
,
столы
,
лодки
,
пистолет
шкафы,
кедр
сундуки
,
древесина
шкафы
и
кофе
столы.

члены
из
этот
сорт
являются
:
Ричард
Калер,
Ренье
Хомбэк
,
Джейсон
Дейтон
,
Эдвард
Фаберзак
,
Джеймс
Бьянко
,
Александр
Будерер.
Джон
С
я
е
б
е
р
т
.
Деннис
Каннин,
Уилфред
Риопель
,
Милтон
Мейер
и
Тед
Малькевич.
Этот
сорт
является
планирование
к
делать
а
два
машина
гараж
для
в
школа.

школа
воля
использовать
это
xor
а
хранить-
возраст
сбрасывать.
Брюс
Терри,
промышленный
искусство
отделение
председатель
,
является
в
инструктор.

студенты
в
Раймонд
Манн
'
с
металлообработка
сорт
иметь
использовал
их
металлообработка
знать-
уступ
для
изготовление
некоторый
практичный
металл
проекты.
Томас
ЛеГрега
имеет
сделал
ан
алюминий
бляшка
каз-
тинг
для
его
авто
бампер.
Роберт
Феличе
,
ан
искусство
мета
л
собака,
Томас
Кланг,
а
мяч
боек
молоток
,
на
в
металл
токарный станок
,
и
много
другой
полезный
проекты
иметь
был
сделал
к
в
студенты
для
дом
и
их
собственный
личный
потребности.

Ключ
Клуб
имеет
только
законченный
изготовление
их
планы
для
их
третий
ежегодный
Ключ
Клуб
Машина
Стирать.

машина
стирать
воля
быть
держал
Может
7
в
в
Патчог
Машина
Стирать
через
в
улица
от
Запад
Озеро.
Дона-
ция
воля
быть
1,50 доллара США
для
а
вершина
выемка
уборка
из
твой
машина.
Ключ
Клуб
является
также
планирование
к
отправлять
представители
к
в
Новый
Йорк
Состояние
Ключ
Клуб
соглашение
к
быть
держал
в
в
Лидо
Пляж
Хо-
тел
,
Лидо
Пляж
,
Может
12
,
13
и
14.
Планирование
к
посещать
являются
Эд-
сторожить
Тобин
,
Нельсон
Крислер
,
Ge-
рард
Червеллино
и
Джек
Луч-
певица.
*
*
*

Патчог
Высокий
Школа
сту-
вмятина
тело
был
обработанный
к
ан
en-
молния
и
захватывающий
программа
представлен
к
Тед
банки
,
III
,
последний
Четверг
полдень
в
в
высокий
школа
актовый зал.
Мистер.
банки
,
а
профессиональный
археолог
и
а
член
из
в
Исследователи
Клуб
,
иллюстрированный
его
обсуждение
с
се-
преподавал
цвет
слайды
взятый
на
семь-
ерал
из
его
экспедиции
к
Аляска
и
юго-восток
Азия.
Это
был
один
из
в
лучший
понравилось
собрания
что
имеет
был
представлен
этот
год.
*
*
*
Скучать
Тейма
Н.
Храм
,
гуи-
танец
советник
в
Патчог
Сен-
иор
Высокий
Школа
,
присутствовал
в
Новый
Йорк
Состояние
Советники
конференция
в
Рочестер
Четверг
и
Пт-
день. .
Л.
Я.,
Инк.,
Представляет
проверять
для
100 долларов
к
Рэй
Батт,
сообщество
стул-
мужчина
из
американский
Рак
Общество
кампания
фонд
водить машину.
Проверять
был
представлен
На
от имени
из
Уолтер
Т.
Ширли,
старший
*
— клен
Лист
Фото
Услуга
РОЖДЕНИЕ
КРУХХЕЙВЕН
МЕМОРИАЛ
БОЛЬНИЦА
Мистер.
и
Миссис.
Антон
де
Рруин
из
Уэверли
.авеню
,
Медлорд
,
а
дочь
на
апрель
\'
А.
Мистер.
и
Миссис.
Роберт
Симонсон
из
88
Коннектикут
проспект
,
Мед-
брод
,
а
сын
на
апрель
л.
'л
Мистер.
и
Миссис.
Джордж
Альт
из
Се-
Дар
проспект
,
Медфорд
,
а
дочь
на
апрель
л
'\.
Мистер.
и
Миссис.
Роберт
Виманн
из
176
проспект
А
,
Холбрук
,
а
сын
на
апрель
14.
Мистер.
и
Миссис.
Эдвард
Монахан
из
55
Беседка
Переулок
,
По центру
,
а
сын
на
апрель
14.
Мистер.
и
Миссис.
Карл
Томас
из
Оккрест
проспект
,
Фармингвилль
,
а
дочь
на
апрель
14.
Мистер.
и
Миссис.
Говард
Прибут
из
21
В
древесина
Дорога
,
Центр
Моричес
,
а
сын
на
апрель
14.
Мистер.
и
Миссис.
Эдвард
Вайнгарт-
нер
из
21
Новый
Джерси
проспект
,
Беллпорт
,
а
сын
на
апрель
14.
Мистер.
и
Миссис.
Гардинер
Халс
из
19Белл
Улица
,
Беллпорт
,
а
дочь-
тер
на
апрель
15.
Мистер.
и
Миссис.
Рональд
Мюррей
из
850
Старый
Север
Океан
проспект
,
Север
Патчог
,
а
сын
на
апрель
15.
Мистер.
и
Миссис.
Честер
Шиминский
из
Хоторн
Улица,
Мастика
,
а
дочь
на
апрель
15.
Мистер.
и
Миссис.
Винсент
Кьеза
из
621
Вид на залив
проспект,
Беллпорт
,
а
дочь
на
апрель
15.
Мистер.
и
Миссис.
Чарльз
Дрейк
из
709
Америкус
проспект
,
Восток
Пат-
удушье
,
а
дочь
на
апрель
15.
Мистер.
и
Миссис.
Брайан
Мортенсен
из
100
Бейли
проспект
,
Патчог
,
а
сын
на
апрель
16.
Мистер.
и
Миссис,
Золе
Приветт
из
Океан
проспект,
Центр
Моричес
,
а
сын
на
апрель
16.
Мистер.
и
Миссис.
Роджер
Белый
из
26
Круг
Водить машину
,
Восток
Патчог
,
а
дочь
,
на
апрель
16.
Мистер.
и
Миссис.
Джон
Каннелла
из
422
Харрисон
Водить машину,
Мастика
Пляж
,
а
дочь
на
апрель
17.
Мистер.
и
Миссис.
Альвестер
Брейм
из
Голова
из
Шея
Дорога
,
Беллпорт
,
а
дочь
на
апрель
17.
Мистер.
и
Миссис.
Роберт
Стуллер
из
58
Гребень волны
Водить машину
,
Мастика
,
а
сын
на
апрель
17.
Мистер.
и
Миссис.
Раймонд
Калил
из
37
Роуленд
проспект
,
Синий
Точка
,
а
дочь
на
апрель
17.
Мистер.
и
Миссис.
Джон
Самек
из
73
Бейкер
Улица,
Патчог
,
а
дочь-
тер
на
апрель
17.
Мистер.
и
Миссис.
Томас
Клиффорд
из
829Уокер
проспект
,
Беллпорт
,
а
сын
на
апрель
17.
Мистер.
и
Миссис.
Томас
Чумас
из
57
Уиггинс
проспект
,
а
сын
на
Ап-
рил
17.
Мистер.
и
Миссис.
Джордж
Куропатка
из
Старый
Шея
Дорога
,
Центр
Мо-
богатство
,
а
сын
на
апрель
18.
Мистер.
и
Миссис.
Кларенс
Джонс
из
16
Восток
шестой
Улица
,
Патчог
,
а
сын
на
апрель
18.
Мистер.
и
Миссис.
Никола
Анелло
из
23
Первый
Улица
,
Патчог
,
а
сын
на
апрель
18.
Мистер.
и
Миссис.
Адольф
час
Stampfl
из
Залив
проспект
,
Восток
Моричес
,
а
дауг
хтер
на
А
прил
18.
Мистер.
и
Миссис.
Раймунд
Гавор
из
Яфанк
проспект
,
Яфанк
,
а
дочь
на
апрель
18.
Мистер.
и
Миссис.
Ричард
Марси
к
из
Милфорд
проспект
,
Мастика
,
а
сын
на
апрель
18.
Мистер.
и
Миссис.
Элвин
Грюнвальд
из
26
Голливуд
проспект
,
Селден
,
а
дауг
хтер
на
апрель
18.
Мистер.
и
Миссис.
Гордон
Даунс
из
77
Страна
Клуб
Дорога
,
Беллпорт
,
а
сын
на
апрель
18.
Мистер.
и
Миссис.
Лерой
Спиллетт
из
Джерард
Дорога
,
Яфанк
,
а
дочь-
тер
на
апрель
18.
Мистер.
и
Миссис.
Рудольф
Хельф
из
МакГоу
проспект
,
По центру
,
а
дауг
хтер
на
апрель
18.
Мистер.
и
Миссис.
Юджин
Фелан
из
Старый
Медфорд
проспект
,
Медфорд
,
а
дочь
,
на
апрель
19.
Мистер.
и
Миссис.
Чарльз
Феликс
из
31
Гершель
Место
,
Аптон
,
а
сын
на
апрель
19.
Мистер.
и
Миссис.
Стив
Бенинкасе
из
10
Четвертый
Улица
,
Патчог
,
а
дочь
на
апрель
19.
Мистер.
и
Миссис.
Джеймс
Родригес
из
656
Шергер
проспект
,
Восток
Пат-
удушье
а
сын
на
апрель
19.
ЮЖНАЯ СТОРОНА
БОЛЬНИЦА
л
Мистер.
и
Миссис.
Джордж
Р.
Уи-
лер
из
Сейвилл
,
а
дочь
на
Ап-
рил
14.
Мистер.
и
Миссис.
Роберт
Дж.
Шихан
из
Сейвилл
,
а
сын
на
апрель
16.
Мистер.
и
Миссис.
Дональд
Л.
Джейкобс
из
Сейвилл
,
а
дочь
на
апрель
18.
производитель
и
Миссис.
Джордж
Э.
Бене-
диктовать
,
из
Сейвилл
,
а
дочь
на
А
прил
18.
НЕДАВНО
ВОЗВРАЩЕНО
Ул?
Флорида
является
Миссис.
Люсиль
Добсон
из
Патчог.
Она
шел
на
а
осмотр достопримечательностей
тур
и
посетил
в
ныряние за губкой
выставка
в
Тарпон
Пружины.
К
Роберта
Ли
В.
Только
что,
делает
\кланяясь
\
иметь в виду
для
а
женщина?
А.
Этот
делает
нет
иметь в виду
а
глубокий,
формальный
поклон.
Это
является
,
скорее
,
а
мольба
сант
кивок
и
улыбка
,
в сопровождении
к
а
незначительный
сгибать
вперед
от
в
талия
'
.
поклон
должен
быть
а
дружелюбно
жест
,
скорее
чем
а
жесткий
один.
Ты
,
бы
использовать
это
в
приветствие
друзья
через
а
комната
,
и
некоторый
естественно
изящный
женщины
комбинировать
это
приятно
с
тряска
Руки.
В.
Ву
д
это
быть
хорошо
тор
а
гивл
к
отправлять
а
молодой
мужчина
а
рождение-
день
карта
,
даже
хотя
он
имеет
нев-
э
отправил
ее
а
карта
или
данный
ее
а
подарок
из
любой
добрый
?
А.
Там
является
никогда
что-либо
неправильный
с
а
жест
из
мысль-
полнота
и
дружба
такой
как
этот.
В.
Исн
т
это
в
девочка'
с
привилегия
к
выбирать
в
стол
когда
вход
а
ресторан
с
ее
мужской
эскорт
?
А.
Нет;
она
должен
позволять
ее
э-
корт
к
делать
этот.
В.
Когда
питьевой
а
коктейль
что
имеет
а
кусок
из
фрукты
в
это
,
такой
как
апельсин
,
вишня,
или
оливковое
,
является
это
правильный
к
есть
в
фрукты?
А.
Да
,
существование
конечно
к
быть
как
изящный
как
ты
может
о
это.
Избегать
существование
слишком
очевидный
о:
твой
усилия
к
извлекать
что
фрукты
—
такой
как
ты
пп
инг
в
г
девушка
высокий
и
тапп
инг
на
в
нижний
в
или-
дер
к
ослабить
это.
В.
Я'
ве
был
критиковал
для
вязать-
тинг
пока
гости
являются
подарок.
Иметь
я
настоящий
у
был
невежливый
?
А.
Если
ты
являются
опытный
достаточно
к
вязать
пока
в
в
такой же
время
давать
каждый
индикация
из
закрывать
внимание
к
что
твой
друзья
являются
говоря
(и
если
они
являются
закрывать
друзья),
это
является
покидать
е
все
верно.
В.
Мой
жених
'
с
родители
,
ВОЗ
жить
в
а
далекий
город,
являются
дай-
инг
а
прием
для
нас
о
а
неделя
после
наш
свадьба.
Может
я
правильно
носить
мой
свадьба
платье
в
что
время
?
А.
Ты
может
носить
твой
свадьба
платье,
но
нет
вур
вуаль.
В.
сом
е
товарищи
Я'
ве
никогда
встретил
изредка
телефон
мне
пытающийся
-
к
делать
слепой
даты.
Бы
II
быть
про-
за
для
мне
к
принимать
й
е
hС
'
В
А.
Слепой
даты
являются
опасный
,
пока не
согласованный
б
у
а
друг.
В
этот
случай
ты
упомянуть
,
это
'
с
альнто
.
-т
нравиться
существование
\
выбрал
вверх
\
на
в
улица.
Мальчики
ВОЗ
я\о
их
слепой
встречаться
на
телеп
оттачивает
являются
обычно
симпатичный
бедный
добыча
сами себя
,
или
они
бы
'
т
иметь
к
получать
даты
этот
способ.
Современный
Этикет
Чтение

Патчог
Объявление-
Вэнс
реклама
упрощает
Покупка.
—реклама
.
Миссис.
Люсиль
Добсон
из
Доб-
сын
'
с
Студия
,
Патчог
,
имеет
повторно
центов
вернулся
дом
после
четыре
недели
'
отпуск
в
Мадейра
Пляж
(на
в
залив
из
Мексика),
Флорида,
как
в
гость
из
Мистер.
и
Миссис.
Рус-
продавать
Феррер
из
Апельсин
Озеро
Вил-
возраст
,
Ларго
,
Флорида,
и
Восток
Пат-
-Чог.
Пока
посещение
они
моторизованный
к
Бруксвилл
Неделя
Вачи
пружины
из
Жить
Русалки
,
Флор-
Ида
'
с
известный
запад
побережье
под-
вода
зрелище.
Они
также
посетил
в
Цитрусовые
Башня
в
Клермонт
,
в
наибольший
точка
в
Флорида
,
543
ноги
выше
море
уровень
,
и
Тарпон
пружины
к
видеть
в
губка
водолазы
,
и
затем
к
в
красивый
Буш
сады
в
Тампа.
Миссис.
Добсон
был
также
входить-
задержан
к
Миссис. fllfc
'9м7
мм
Открыть
Пн.
я
пт
,
9
являюсь.
к
9
вечера.
Или
Твой
я
Юридический
Уведомление
Бронировать
Округ
Нет.
2
ОТЧЕТ
ИЗ
НАШИ
СОСТОЯНИЕ
ИЗ
\
Патеог
Банк\
из
47
Запад
Основной
Улица
,
Пачопуэ.
Новый
Йорк
,
а
член
из
в
Федейии
л
Бронировать
Система,
в
в
закрыто
е
из
бизнес
на
апрель
12,
1В61
,
опубликовано
в
соответствие
с
а
вызов
сделал
к
в
федеральный
Бронировать
Банк
из
этот
округ
пур-
суант
к
в
положения
из
в
федеральный
Бронировать
Действовать.
РЕСУРСЫ
Наличные.
уравновешивает
с
другой
банки,
и
наличные
предметы
в
процесс
из
коллекция
.
§2
.
134
,
122,490U.OO
акции
ср
федеральный
Бронировать
Банк
я
17
,
802.00
Кредиты
и
скидки
(в том числе-
инг
?217,33
овердрафт
>
...
4.640
,
050.42
Бннкинт:
помещение
принадлежит
117 долларов
.
-
ДжиСи'
.SS,
мебель
и
исправить-
туры
S76
.
253.04
194,
142,39
Другой
ресурсы
15
710,91
ОБЩИЙ
РЕСУРСЫ
С12.
147.832.52
ОБЯЗАТЕЛЬСТВА
Требовать
депозиты
из
индивидуально-
уалы
,
партнерские отношения
,
и
кор
-
порции
4 доллара
,
969,363-66
Время
депозиты
из
лица
,
партнерские отношения,
и
корпоративный
ции
4
,
678
,
707
. 11
Депозиты
из
Л'
конечный
состояния
Правительство
(
включая
пос-
тал
сбережения
я
61,
336,80
Депозиты
из
состояния
и
поли-
технический
подразделения
.
1
,
378
,
718,83
Депозиты
из
банки
....
36
,9Общий
время
депозиты
5 273 707,11 долларов США
Другой
обязательства
165
,
818.02
ОБЩИЙ
ОБЯЗАТЕЛЬСТВА
... 11 долларов,
311 306,74
КАПИТАЛ
СЧЕТА
Капитал
:
Общий
Запас
,
общий
номинал
ценить
$
225.
000.00
Излишек
Фонд
368
000.
00
неразделенный
прибыль
243.525.78
ОБЩИЙ
КАПИТАЛ
ОБВИНЯЕМЫЕ
$
836.525.78
ОБЩИЙ
ОБЯЗАТЕЛЬСТВА
И
КАПИТАЛ
СЧЕТА
12 долларов
,
147
,
832,52
МЕМОРАНДА
Объект
с
признать себя виновным
о-
назначенный
к
безопасный
обязательства
и
fcfr
другой
цели
1 796 061,80 долларов США
(а
т
Кредиты
SS
показано
выше
являются
после
вычет
из
повторно
служит
из
289
,
710.06
(б>
Ценные бумаги
как
показано
выше
являются
после
вычет
из
повторно
служит
из
75 000,00
Я.
Фрэнсис
ИКС.
Неаполь
.
Казначей-Секретарь-
Тарв
из
в
вышеназванный
банка
делать
здесь
объявить
что
этот
отказывать
из
состояние
является
истинный
и
корнет
к
в
лучший
из
мой
знать-
край
и
вера. е
быть
т
из
наш
знание
и
вера
является
тр<я*>
и
правильный.
Филио
Л.
Хелбис
\
>
Каури
Chr>r«j
ч
Режиссеры.
Джордж
С.
Фурман
Дж

    43071 фотографий на Flickr | Flickr

    Обновите до Flickr Pro, чтобы скрыть эту рекламу

    Геракл Терри Каллаган

    30

    5Z92 Лонг-Марстон в Бертон Ветмор во главе с 50007 Hercules уносится от Уошвуд-Хит-Уэст-Джанкшн на Up Derby Fast, передавая 43196, 43086, 43071 и 43075 на хранение.

    50007, 43196, 43086, 43071 и 43075 Бертон Ветмор Энди Хоар

    29

    Прибывший из Лонг-Марстона 5Z92 прислушивается к совету относительно следующего шага.

    Великая западная железная дорога 43071 — Редрут Том Криппс

    34

    Великая западная железная дорога 43071 въезжает в Редрут по маршруту 2A93 из Пензанса в Плимут. Эти службы обычно работают как служба с кодом 1 в лондонский Паддингтон, однако это не могло быть связано с инженерными работами вокруг туннелей Айш и Уайтбол. Сзади 43029. 03.06.2019.

    Летающая свинья в Йорке. от 6А Ханти.

    16

    Еще один снимок от моего Dads Ilford Sportsman, сделанный в мае 1966 года, на этот раз показывающий изношенный Ivatt Class 4 43071, едущий задним ходом над зольниками в Йорке.



    Снято покойным Фредом Хантом.

    Ботинок на другой ноге Терри Каллаган

    31

    50007 Hercules, маскирующийся под давно списанный 50014 Warspite (только с этой стороны) мчит четверку силовых автомобилей HST по скоростной гонке Up Derby Fast в Washwood Heath. Ансамбль работал как 5Z92 Long Marston в Burton на подъездных путях Trent Wetmore, а 43196, 43086, 43071 и 43075 были отключены на дополнительный период хранения на площадке Nemesis. Я подумал, что небольшая ирония заключалась в том, что HST вытеснили 50-е на юго-запад после их появления здесь с ботинком на другой ноге.

    37608 рядом с Леа Марстон автор: robmcrorie

    22

    5Q94 Burton Wetmore — Long Marston с 37608, 43061, 43071 и 43079.

    Выкл. Для вторичного хранилища Роб Класс66

    14

    Перевозка из магазина в Лонг-Марстоне, 50007 Hercules тащит 43196 Rio Prince, 43086 Rio Talisman, 43071 Rio Explorer и 43075 с 5Z92 Long Marston на подъездные пути Burton Wetmore.

    Ремонт мостов Марк Гоуинг

    19

    Железнодорожный мост Ньюпорта находится на реконструкции, так как 43071 направляется в Лондон в октябре 2018 года. 1L16 10:22 Суонси в Паддингтон.

    FGW — 43071 — Лондон Ватерлоо Тим Сквайрс

    18

    Первый рейс Great Western Class 43 № 43071 замечен в лондонском Ватерлоо после прибытия с 1036 в 11:07 из Эксетер-Сент-Дэвидс в пасхальное воскресенье, 5 апреля 2015 года.

    Живописные водные объекты в саду Wildwood, Голубые горы, Новый Южный Уэльс, Австралия от Вив…..

    121

    В саду есть вишневая дорожка, цветущая в середине сентября, ароматная живая изгородь из дафни и великолепный водопад с прудами, а также большое озеро. Из окон открывается потрясающий вид на сад, гравийные дорожки и удачно расположенные скульптуры, в том числе великолепный диван из песчаника. Жизнь птиц в изобилии, а горный воздух свеж и бодрит. В этом саду, где много редких и необычных растений, есть чем наслаждаться в течение всего года. Осень красочна, поскольку наши лиственные деревья и кустарники меняют цвет с зеленого на красный, оранжевый и желтый. По мере того, как зима подходит к концу и наступает весна, расцветают деревья, кустарники, вьющиеся растения, луковицы и многолетники. Камелии прекрасны в конце зимы и весной, как и цветущие деревья. 43071

    д01604 Джейсон Кросс

    12

    43071

    Ньюпорт, 20.05.2006

    Пассажирское сообщение в западном направлении

    50007 в Леа Марстон автор: robmcrorie

    29

    Это было отправлено на час раньше, а рейс из Doncaster Wabtec в другом направлении опоздал на два часа, поэтому у меня было 7 силовых автомобилей HST в Lea Marston за две минуты. Это 5Z92 Лонг Марстон — Бертон Ветмор с 50007, 43196, 43086, 43071 и 43075.

    50007, 43196, 43086, 43071 и 43075 Бертон Ветмор Энди Хоар

    30

    Прибытие 5Z92 из Лонг Марстона.



    «Геркулес» поторопился, прибыв сюда на час раньше — должно быть, хорошо звучало!



    Юнит 769936 тоже попадает в кадр.



    СОВОК

    IMG_4911 50007 перевозит борта 43196, 43086, 43071 и 43075 по маршруту 5Z92 12:32 Лонг-Марстон — Бертон-От-Уэтмор, разъездные пути мимо Лоуэр-Мур в 13:02 17 декабря 2020 г. Кевин Пейн

    12

    Не могу поверить, что потратил целый день на этот поезд. К северу отсюда была великолепная погода, и все же здесь я борюсь с мраком, который я увидел на EnSat24. К счастью, это немного прояснилось, чтобы дать этот результат. Я хотел бы добавить, что сегодня я был в отличной компании с лучшими фотографами, что делает эту поездку стоящей.

    Ожидается следующий этап хранения Роб Класс66

    13

    Перевозка из магазина в Лонг-Марстоне, 50007 Hercules тащит 43196 Rio Prince, 43086 Rio Talisman, 43071 Rio Explorer и 43075 с 5Z92 Long Marston на подъездные пути Burton Wetmore.

    43071. от курчавый42

    10

    43071 находится в конце лондонского рейса, проходящего через перекресток Фэрвуд, на подъезде к Уэстбери — 26.2.18.

    50007 «Геркулес» 43196, 43086, 43071 и 43075 Catholme Wichnor Junction 5Z92 1232 Long Marston — Buton wetmore Sides 17 декабря 2020 г. (c) Джон Уайтхаус Джон Уайтхаус

    17

    50007 «Геркулес» 43196 43086 43071 43075 Catholme Wichnor Junction Class 50 Alliance Class 50 Hoover GB Railfreight Декабрь 2020 г.

    43071+43162 на 1C85 1403 London Paddington to Penzance в Cockwood Harbour 11 мая 2019 г.Питер Сквибс

    26

    Фото Джейми



    www.jamiesquibbs.co.uk

    50007 в Нижнем Муре [5Z92] 17. 12.2020 Стив Такер

    43

    50007 перевозит автомобили Power Cars 43196, 43071, 43086 и 43075 через Лоуэр-Мур, работая по 5Z92 1232 Long Marston Gbrf в Burton Ot Wetmore Sidings

    37608 и электромобили в Lea Marston автор: robmcrorie

    19

    На ранчо… со скотом, которого не беспокоит маленький дрон… Бертон Уэтмор — Длинный переезд Марстона для некоторых силовых машин HST, Уэтмор был довольно заполнен, они подняли плату за парковку?

    Последний обряд? от Oz_97

    10

    Либо 43070, либо 071 (на обороте) работали на последнем поезде с GWR перед тем, как он вышел из строя, поэтому я и набросился на Дидкота.

    43075, 43071, 43086, 43196 и 50007 Бертон Ветмор Энди Хоар

    17

    5Z92 прибывает из Лонг-Марстона, собирается развернуться на запасные пути.

    43071 Бертли 1040 ЭДБ-ПНЗ 19-4-98 от 6089Садовник

    15

    19 апреля 1998 г. 43071 проезжает мимо Биртли на 1040 (вс) Эдинбург — Пензанс.

    37608 + 43071 + 43061 + 43079Джон Т. Донохью

    16

    Железнодорожная группа 37608 «Андромеда» направляется через Дройтвич-Спа с моторными вагонами HST 43071, 43061 и 43079. 5Q94 Burton Ot Wetmore Sidings — Long Marston. 13.07.21

    43071 ТХИ 1220 БОМ-ЭДБ 16-6-99 от 6089Садовник

    15

    16 июня 1999 года 43071 проезжает Тирск на 1220 Борнмут — Эдинбург.

    Контрастные удачи Терри Каллаган

    13

    Нечасто удается сфотографировать HST нос к носу, но возможность сфотографировать два в течение 20 минут – действительно большая редкость. Слева мы видим потрепанные 43071 и 43086 в бывшей ливрее First GW, которые перемещаются из Long Marston в Nemesis в Burton on Trent для дальнейшего хранения. Справа и менее чем через 20 минут были зафиксированы блестящие отремонтированные 43029 и 43010, направляющиеся из Донкастера в Лайру в ливрее GWR.

    43071, Кру, 18 марта 2000 г. Мэтт Тейлор

    13

    Поздно после полудня Virgin Cross Country HST в Даффилде. Нил Харви 156

    12

    43071 мчится мимо Даффилда во главе 1V61 15:03 Ньюкасл в Плимут. 04.10.2002.

    Morpeth 43071 и 43088 вниз 16 июня 84 C6531 Дэвид Форд

    14

    43071 Батистон от FEWS FOTS

    15

    43071 ведет маршрут 1A14 VAR 08.35 Плимут-Паддингтон мимо разъездов Farleigh Down. Обычно 1A14 начинается в Bristol TM, но сегодня он шел из Плимута, так как маршрут B&H был закрыт для инженерных работ. Двор здесь обслуживал Центральный склад боеприпасов Монктон-Фарли, который закрылся после Второй мировой войны. Подробнее здесь: —



    www.subbrit.org.uk/sb-sites/sites/m/monkton_farleigh/inde…

    Класс 43, 43071 от АреКев

    20

    Бедминстер — DSC_2926_Aurora_HDR_2019

    43071 Бедвин по майк.онлайн

    24

    Class43 First Great Western Hst 43071 ведет поезд, когда он проезжает Бедвин по пути в Пензанс.

    43071 43073 Colne Valley Railway День запуска HST 16 апреля 2022 г. от dbidwell78

    5

    43098+43071 Брент Нолл Адам Сноу

    14

    43098 и 43071 возглавляет полный синий рейс FGW OC38 через Брент Нолл с отклоненным рейсом 1C86 14.27 Паддингтон-Пензанс в пасхальное воскресенье 21 апреля 2019 года, последний день полного расписания отклонений полных рейсов HST на Бристоле в Тонтон. маршрут до их вывода 18 мая.

    Не для хранения Роб Класс66

    11

    С 50007 Hercules, перетащившим 43196 Rio Prince, 43086 Rio Talisman, 43071 Rio Explorer и 43075 как 5Z92 Long Marston в Burton Wetmore Siding, забрав четверку силовых автомобилей на хранение, 57305 Northern Princess забирает 43010, 43022 и 43029 обратно на юг после ремонт, работа с поздним 5V84 Doncaster Wabtec для Laira T&RSMD, с 4 MK3 для набора замков, также в составе. В самом конце поезда находится транслятор ROG MK1.

    ХСТ Питер Фрэнсис

    28

    Если бы вы были во второй половине дня HST в Уитленде, это могли бы быть вы!

    50007 как 014 + 43196 43086 43071 43075 Fladbury Works {5Z92 1232 Long Marston — Burton Wetmore Sdgs} 171220 S Widdowson Стивен Уиддоусон

    8

    08487047-43071 Розендал 9 апреля 2004 г. автор: peter_schoeber

    11

    Тепловоз Strukton 300640 в ржавом и антальном цветах.



    Дизель Strukton 300640 на стоянке с вагонами для перевозки грязного балласта.

    СОБОРЫ И ХОЛМЫ Том Деррингтон

    16

    The Cathedrals Express

    Набор HST 43197 с номером 43071 сзади Отправление от Malvern Link Worcestershire 17-5-18

    Рабочий маршрут 1P18 0642 Херефорд — Лондон Паддингтон Грейт Вестерн Рейлвей

    43071 ‘ФОРВАРД БИРМИНГЕМ’ ДОНКАСТЕР 31/03/2001 Мэтт Тоу

    8

    43071, Честерфилд Джейсон Родхаус

    26

    Автомобиль HST Power 43071 в ливрее Intercity сфотографирован в Честерфилде, когда он оказывает помощь Сент-Панкрас.



    22 июля 1992 г.

    43071 `Форвард Бирмингем` <Карлайл 1457> (Алан Дж.)

    11

    Станция Carlisle Citadel, Камбрия (дата уточняется)



    («Альбом 39»)

    201217 50007 плюс 43196 43086 43071 43075 5Z92 Лонг Марстон — Бертон-он-Трент Уэтмор Сдгс Лоуэр Мур 2209 Роджер Каттс

    20

    Я долго и усердно размышлял, стоит ли мне выходить на улицу после того, как на прошлой неделе мне не повезло.

    Ожидая хорошую погоду, я в последнюю минуту решил отправиться в Лоуэр-Мор, но вскоре после прибытия мрак окутал это место, к моему большому ужасу.

    К счастью, облако исчезло в самый последний момент.



    Альянс класса 50 50007 «Геркулес» захвачен в одиночку (для разнообразия), перевозя автомобили HST Power Cars 43196, 43086, 43071 и 43075 на 5Z92 Long Marston — Burton-on-Trent Wetmore Sides — перемещение P / Cars со склада на дополнительный период хранения.



    Импровизированная предрождественская галерея предоставила столь необходимые несколько минут развлечения, и я особенно благодарю Кевина П. и Стива Т. за их компанию, подшучивание и помощь — очень признателен.

    Ночной выстрел в Пейнтоне Кирен Кросс

    12

    43071 замечен в Пейнтоне готовым к отъезду на 2E57 2044 в Эксетер-Сент-Дэвидс 27.10.18.

    43071 ведет HST, направляющийся в Лондон Паддингтон из Суонси через Сент-Джорджес к западу от Кардиффа 02-08-2017 Питер Сквибс

    17

    Великая Западная железная дорога 43185+43071 от hassaanhc

    25

    1A14 1100 Bristol Temple Meads to London Paddington



    Голубая газовая башня находилась в процессе демонтажа, и к этому моменту ее было трудно увидеть со станции 9.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
