Тайга ДП-3 Станок круглопильный двухдисковый для продольной распиловки. Паспорт, схемы, описание, характеристики
Сведения о производителе круглопильного станка Тайга ДП-3
Производителем круглопильного станка Тайга ДП-3 является компания Группа Компаний Тайга, г. Новосибирск.
Станки, выпускаемые заводом ГК Тайга г. Новосибирск
- Тайга Т-3 — пилорама ленточная горизонтальная для распиловки брёвен диаметром до Ø 800 мм
- Тайга ДП-3 — станок круглопильный двухдисковый горизонтальный для распиловки брёвен диаметром до Ø 700 мм
Тайга ДП-3 Станок круглопильный двухдисковый для продольной горизонтальной распиловки. Назначение, область применения
Дисковые пилорамы (ДП) Тайга ДП-3 используется для производства обрезной и необрезной доски, бруса, шпалы, брусков, рейки, штакетника и др.
Станок круглопильный двухдисковый Тайга ДП-3 производит горизонтальную распиловку двумя дисковыми пилами, перемещаясь по рельсам, вдоль неподвижного бревна.
Принцип работы и особенности конструкции станка
Тайга ДП-3Для распиловки применяются пильные диски диаметром до 600 мм из высокопрочной стали с твердосплавными зубьями. Диски расположены горизонтальной плоскости, с перекрытием 5-10 мм. Двухдисковая горизонтальная дисковая пилорама имеет производительность выше, чем однодисковая.
Каждая дисковая пила имеет свой электродигатель, соединенный непосредственно с пильным валом.
Станок Тайга ДП-3 стационарного типа. Привод подачи пильного блока может быть как ручным так и электромеханическим.
Режущим инструментом является дисковая пила как простая, так и с победитовыми напайками отечественного или импортного производства. Диаметр посадочный — 50 мм.
Главная особенность двухпильной горизонтальной пилорамы заключается в том, что режущий инструмент лежит в горизонтальной плоскости и смещен относительно друг друга вдоль оси пиления. Поэтому за один проход пильной рамы вдоль рельсового пути Вы получаете готовый пиломатериал.
Нет надобности возвращать раму в сходное положение, опустив пильный блок на новый размер пропила Вы производите распил в обратном направлении.
Подготовка станка Тайга ДП-3 к работе
- Установить секции путей на ровную поверхность и с помощью регулировочных шпилек (анкеров) выставить его в горизонтальной плоскости вдоль и поперек направляющих. Под анкерные шпильки подкладываются закладные пластины (100х100х6…8 мм и отв. под распорный анкерный болт не мене М12х100, смещённое к краю пластины). Пластины и анкерные болты в комплект поставки не входят. Пластины крепятся распорными анкерными болтами к бетонному основанию, и к ним привариваются анкерные шпильки (рис. 1).
- После сварки, необходимо проверить с помощью уровня горизонтальность всей станины и прямолинейность ее направляющих.
- По завершении сборки, произвести проверку параллельности пильных дисков, в горизонтальной плоскости, относительно направляющих.
- Подключить электропитание.
- Произвести контрольный пропил. На плоскости пропила допускается ступенька на стыке пильных дисков высотой не более 1 мм.
Описание технологического процесса работ на Тайга ДП-3
- Пиловочное сырье должно быть очищено от грязи, а также должно проходить контроль на наличие в нем посторонних предметов
- Бревно укладывается на опору, и позиционируется в зависимости от кривизны бревна, и фиксируется зажимами.
- Распиловка начинается с подбора схемы распила.
- В соответствии со схемой распила производится распиловка бревна.
- Пиление возможно в обе стороны.
- При необходимости производить поворот бревна.
- Следует постоянно помнить, что в конце резания ВОЗМОЖЕН ВЫБРОС ПИЛОМАТЕРИАЛА!
Дополнительные опции дисковых горизонтальных пилорам Тайга
Кроме того, производитель предлагает дополнительные опции, также повышающие производительность и удобство эксплуатации:
- Кромкоподрезной блок
- Узел механической подачи пильного блока
- Электронная линейка «Micron4» для автоматической настройки толщины распила
- Автомат для заточки дисковых пил
Какая пилорама лучше всего подходит для пиления березы ?
Для пиления твердых пород древесины (особенно березы) производитель рекомендует модель Тайга ДП-3.
Обычно береза распиливается на необрезную доску, поэтому применение угловых пилорам при этом не целесообразно. Дисковая пилорама Тайга ДП-3 имеет наибольшую ширину пропила в своем модельном ряде.
Пилорама дисковая Тайга ДП-3 комплектуется дисковыми пилами премиум класса Faba (Польша), которые имеют напайки №517 повышенной твердости. Дынные пилы широко применяются для пиления именно твердых пород древесины. Их цена соответствует высокому качеству.
Станок круглопильный двухдисковый Тайга ДП-3 комплектуется двумя электродвигателями по 15 кВт каждый. Увеличенная мощность позволяет распиливать твердые породы леса без перегрузок.
В конструкции электродвигателей мощностью 11 кВт применяются подшипники повышенной стойкости, позволяющие использовать технологию прямого привода в пилораме Тайга ДП-3. Применение прямого привода облегчает обслуживание станка и исключает возможную потерю мощности от ременной передачи.
Габаритные размеры рабочего пространства круглопильного двухдискового станка Тайга ДП-3
Габаритные размеры рабочего пространства круглопильного станка Тайга ДП-3
Схема распиловки на круглопильном станке Тайга ДП-3
Общий вид круглопильного двухдискового горизонтального станка Тайга ДП-3

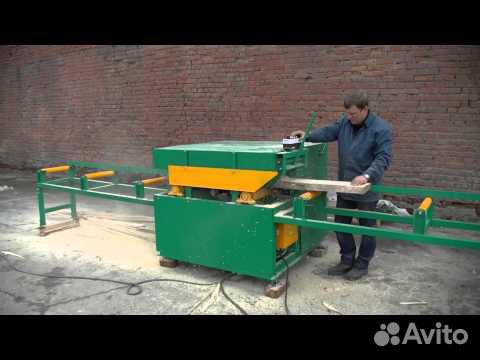

Фото круглопильного двухдискового станка Тайга ДП-3
Комплект электромеханического привода перемещения пилорамы по рельсовым путям
Электромеханический привод подачи станка Тайга ДП-3
Электромеханический привод подачи станка Тайга ДП-3.
Смотреть в увеличенном масштабе
Регулировка и наладка Тайга ДП-3
Необходимость в корректировке положения пильных дисков относительно друг друга и плоскости А может возникнуть в следующих случаях:
- Замена пильных дисков одного производителя, на пильные диски другого производителя.
- При существенном изменении плотности, твёрдости или структуры древесины, или её температуры.
- После ремонтно-профилактических работ.
- Если высота ступеньки на плоскости пропила превышает 1 мм.
- При нарушении геометрии пиломатериала.
Регулировка пильных дисков вверх-вниз осуществляется нижними регулировочными болтами. При необходимости ослабить болты крепления шпинделя к плите, и боковые регулировочные болты с одной стороны, чтобы по возможности не нарушать положение пильного диска в поперечном направлении.
Параллельность пильных дисков плоскости А регулируется в поперечном и продольном направлениях, боковыми и продольными регулировочными болтами соответственно.
При необходимости ослабить болты крепления шпинделя к плите. Контроль положения пильных дисков осуществляется установкой на пильный диск уровня в продольном и поперечном направлениях, при условии, что плоскость А также проконтролирована уровнем.
Основные преимущества дисковыой пилорамы Тайга ДП-3
Технология пиления предусматривает распиловку без холостого хода (в направлениях движения рамы), что является явным преимуществом по сравнению с ленточной пилорамой.
Вертикальных ход пильной каретки от электропривода через цепную передачи, с ручным регулированием.
Более жесткий инструмент – дисковая пила исключает образование «волны» на пиломатериале при любых погодных условиях. Пилорама дисковая (ДП) позволяет получить пиломатериал экспортного качества, который захотят у Вас купить немедленно.
Заточка пил производится 1 раз в 1-3 рабочих смены, при этом высокой квалификации заточника не требуется. Обычно заточку выполняет сам пилорамщик, что позволит Вам сэкономить на лишнем персонале.
Читайте также: Заводы производители деревообрабатывающих станков в России
Тайга ДП-3 Станок круглопильный двухдисковый для продольной распиловки. Видеоролик.
Технические характеристики круглопильного универсального станка Тайга ДП-3
| Наименование параметра | Тайга ДП-3 | Алтай ДПА-600 |
|---|---|---|
| Основные параметры станка | ||
| Диаметр устанавливаемых пил (пильных дисков), мм | 600 | 600 |
| Диаметр пильного вала (посадочное отверстие пильного диска), мм | 50 | 50 |
| Толщина пропила, мм | 6 | 6 |
| Максимальный диаметр обрабатываемого бревна, мм | 700 | 600 |
| Скорость пиления (расчетная), м/мин | до 21 | |
| Максимальная длина обрабатываемого бревна, м | 6 | 2. .6 |
| Длина направляющих станка, м | 7,8 | 10,5 |
| Максимальная ширина обрабатываемого пиломатериала, мм | 450 | 450 |
| Максимальная высота обрабатываемого пиломатериала, мм | 700 | 600 |
| Минимальная толщина остаточного горбыля, мм | 60 | 50 |
| Производительность по необрезной доске, м³/смену | 8..12 | 11..13 |
| Электрооборудование станка | ||
| Род тока питающей сети | 380В 50Гц | 380В 50Гц |
| Количество электродвигателей на станке, шт | 3 / 4 | 3 / 4 |
| Электродвигатель пилы, кВт (об/мин) | 11 (1500) | 11/ 15 |
| Электродвигатель узла подъема (регулировка высоты), кВт | 0,55 | |
| Электродвигатель подачи, кВт | — / 1,1 | |
| Габарит и масса станка | ||
| Габарит пильного блока станка (длна х ширина х высота), мм | х 1400 х 1633 | 1650 х 1550 х 1230 |
| Масса пильного блока станка, кг | 720 | 1000 |
