Любая производственная работа, которая связана с таким довольно капризным материалом, как древесина натуральная, — дело отнюдь не простое и довольно ответственное. Не мудрено, что малейшее неверное движение или халатное отношение к рабочему процессу может привести к плачевному результату. Поэтому рекомендуется основательно изучить «характер» обрабатываемой заготовки и правильно выбрать многопильный ленточный станок по дереву. А можно и самому собрать такой аппарат, если знаете толк в поделках своими руками.
Содержание:
- Предназначение многопильного станка
- Конструкция многопильного станка

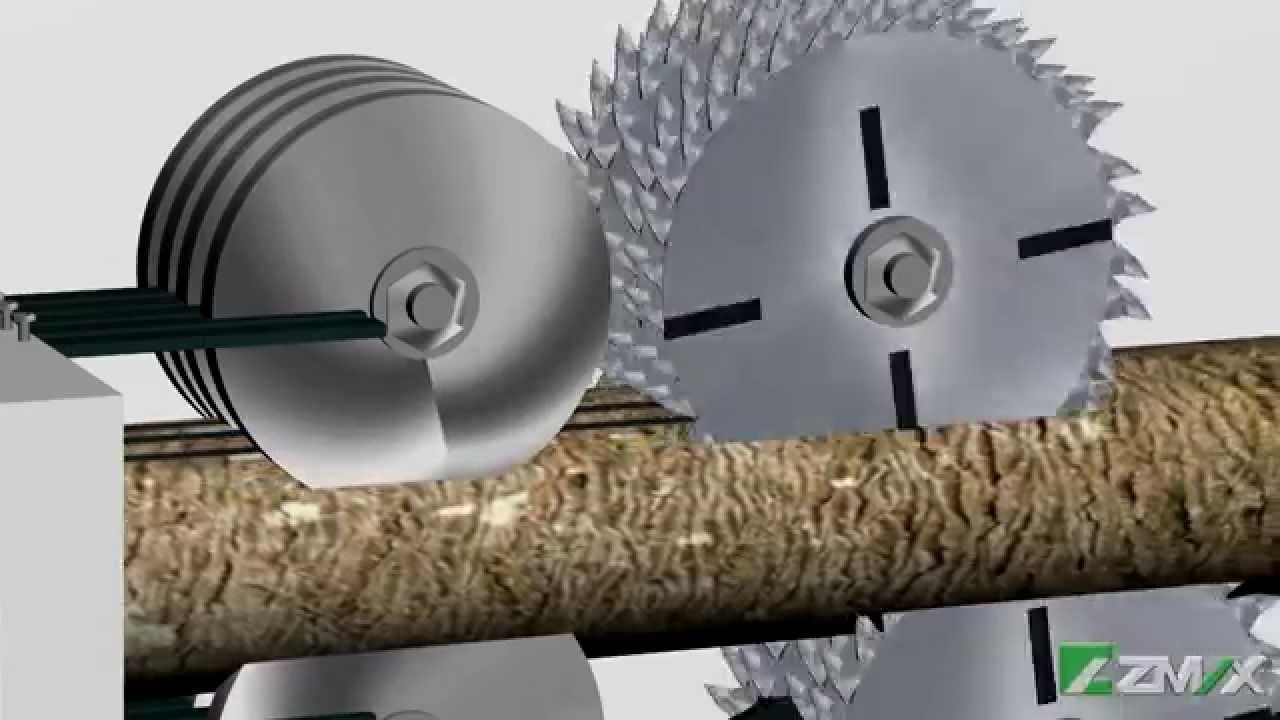

- Принцип работы
- Классификация многопильных станков
- Рамный станок
- Дисковый станок
- Брусующий станок
- Многопильный станок своими руками
Предназначение многопильного станка
Основным назначением многопильного станка является продольный раскрой не обрезных и обрезных пиломатериалов на заготовки определенных размеров, а также обрезка не обрезной доски.
Нужно сказать, что такому станку любые породы деревьев «по зубам». Количество пил может доходить до двадцати четырех. Настраивать их можно так, что будут получаться бруски и доски нужной ширины. Но все равно есть ограничения: толщина заготовки — не менее 6 миллиметров.
Многопильный станок работать может вместе с бревнопильным станком, образуя при этом единую производственную линию, а также самостоятельно как станок второго ряда. Получил широкое распространение многопил на высокопроизводительных и на средних лесопильных цехах.
Станок обеспечивает при разной длине заготовок довольно высокую точность порезки из-за того, что сама заготовка не подвижна, а по калибрирующей направляющей двигается пристальный модуль. Увеличивается производительность станка при установлении лазерной линейки.
Более востребованный стал в последние время мини многопильный станок из-за своих небольших габаритов. Уже давно он служит очень хорошим помощником на больших производствах и предприятиях небольших мощностей, а также в быту.
Если вы остановите выбор свой на этом оборудовании, то можете достигнуть довольно хороших производственных результатов, то есть высокого качества продукции.

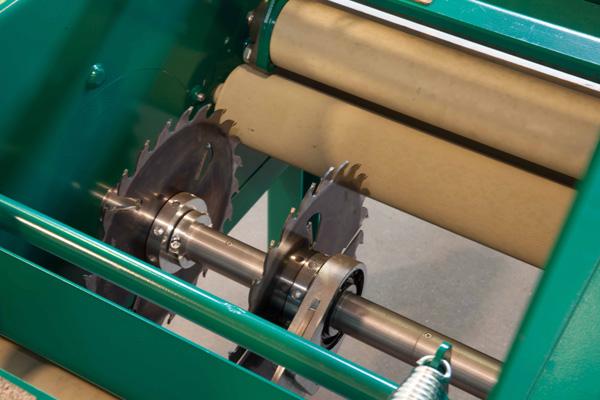

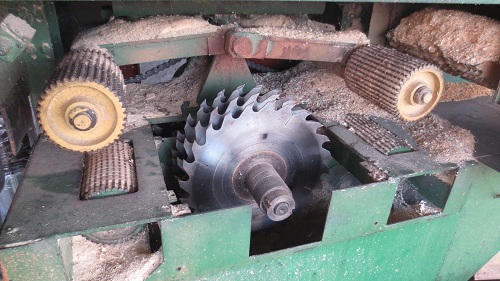

Конструкция многопильного станка

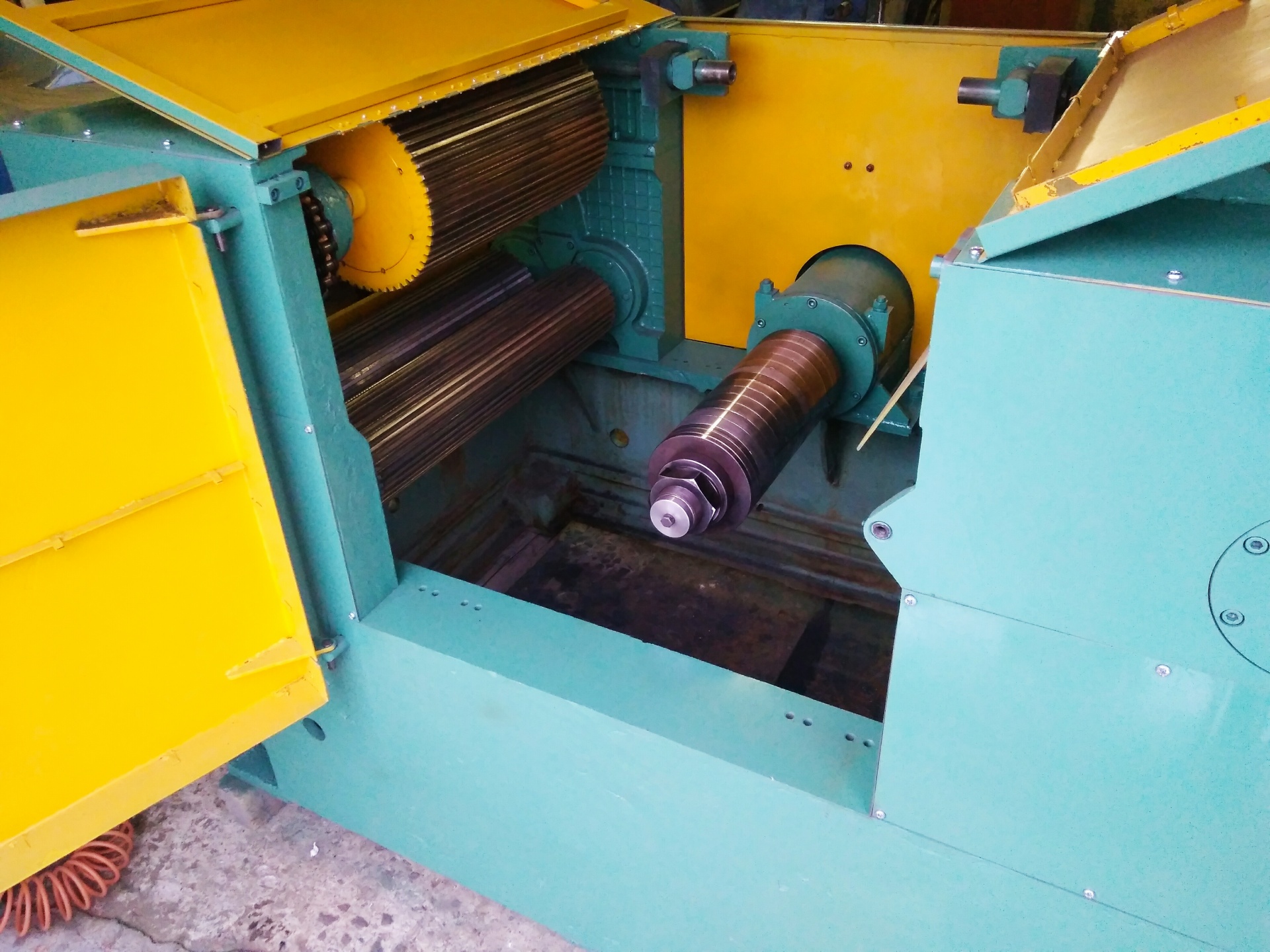

Жесткой основой станка является станина рамного типа, сварной конструкции, она служит для крепления и размещения всех сборочных единиц. Установлен на валу набор пил, между ними — втулки, которые изготовляются в зависимости от размеров выпиливаемых заготовок.

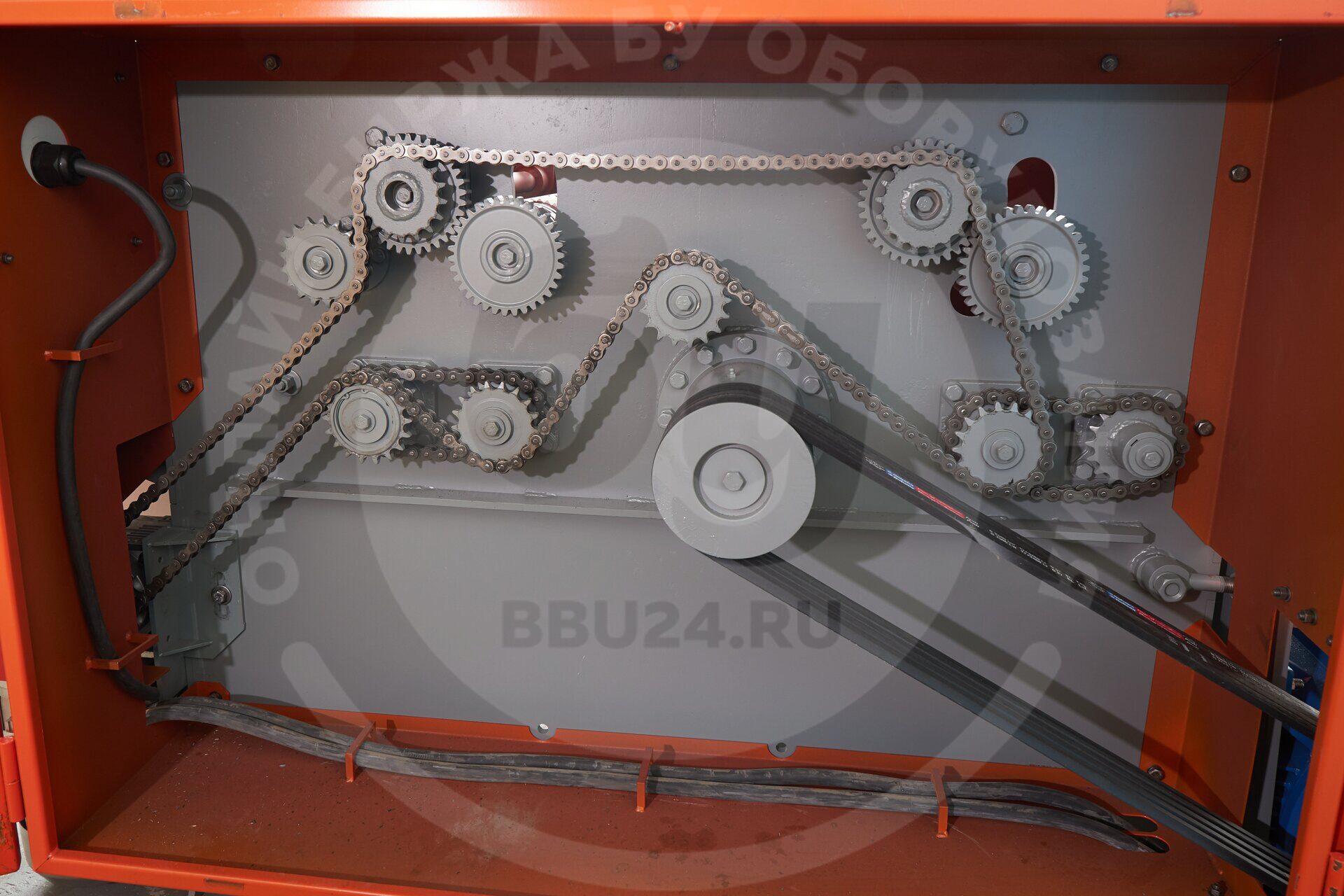

Вальцовая подача заготовок состоит из двух верхних подпружиненных вальцов, которые настраиваются по высоте, и из двух нижних неподвижных вальцов. От автономного электродвигателя приводятся в движение подающие вальцы посредством цепной передачи через ременную передачу и редуктор.
Можно устанавливать на многопильный станок до 40 дисковых пил диаметром до 500 миллиметров. Из этого следует, что 1 рез заготовки может принести до сорока ламелей, как на видео о многопильном станке. Компенсирует данная возможность небольшую скорость подачи, которая регулируется в диапазоне 0,5 — 1,5 метров в минуту.
На этом деревообрабатывающем оборудовании при пилении бруса меньшей высоты можно пилы использовать меньшего диаметра, это позволит уменьшить ширину пропила, а также в процентном отношении повысить выход готового пиломатериала. Пила, у которой диаметр 500 миллиметров, имеет частоту вращения в 2850 оборотов в минуту, и из-за таких технических характеристик получается пиломатериал высокого качества, то есть 0 и 1 сорта.
Также следует отметить, что для такого станка пилы можно приобрести довольно различные, например, биметаллическую пилу, стеллитовую или ленточную.
Многопильный станок дополнительно может быть укомплектован:
- Устройством, которое на многопильном станке регулирует скорость подачи материала. По показаниям амперметра, а также от нагрузки на пилы, устанавливается нужная скорость подачи лафета. Это все позволяет достигнуть специального режима работы, где пилы и электродвигатель станка работают в оптимальном режиме без возникновения перегрузок. А также увеличивается срок полезной службы пил, а затраты на обслуживания сокращаются.
- Устройством, которое регулирует автоматически скорость подачи лафета (бруса). Такое устройство дает возможность исключить при регулировке скорости подачи лафета человеческий фактор.
На пильный вал в зависимости от нагрузки в автоматическом режиме станок регулирует скорость подачи лафета, что позволяет обеспечить максимальную производительность станка, а одно из самого главного — не допустить перегрузку электродвигателя. - Устройством, которое отвечает за плавный пуск, а также предохраняет дополнительно от перегрузок, при этом контролируя в реальном режиме времени его работу. Можно поставить на многопильный станок устройство плавного запуска, предназначенное для обеспечения плавного запуска без перегрузок станка в электрической сети, из выбранных режимов запуска (по времени, по номинальному току).
- Вентилятором пылевым.
На пильный вал в зависимости от нагрузки в автоматическом режиме станок регулирует скорость подачи лафета, что позволяет обеспечить максимальную производительность станка, а одно из самого главного — не допустить перегрузку электродвигателя.Принцип работы многопильного станка
Такой инструмент предназначается для распиловки доски или бруса с довольно высокой точностью. Данные инструменты порой носят названия «пилорама», «многопил». Объясняются подобные названия принципом работы лесопильной рамы. Что собой представляет такой принцип работы? Совершающийся автоматически процесс пиления осуществляется пилами, что натянуты в пильной рамке.
На многопильном станке укладывается доска на специальные прокладки и в торце фиксируется. Во время пиления фрезами доска плотно прижимается, и поэтому не возможно её смещение. Отсутствие принимающих и подающих роликов является одним из главных преимуществ многопила. Тележка с пилами на многопильном станке движется по ровной поверхности, и это обеспечивает ровный и практически идеальный распил. Вдоль направляющих при помощи электромеханики перемещается пильная тележка с фрезами. Плавно регулируется скорость подачи.
Относительно пил правильному позиционированию доски помогают лазерные указатели. Одновременно двумя пилами происходит обработка. Между пилами специальным штурвалом регулируется расстояние, а встроенной линейкой — контролируется. Надежной фиксации заготовки способствует прижимной ролик, регулируемый по высоте.

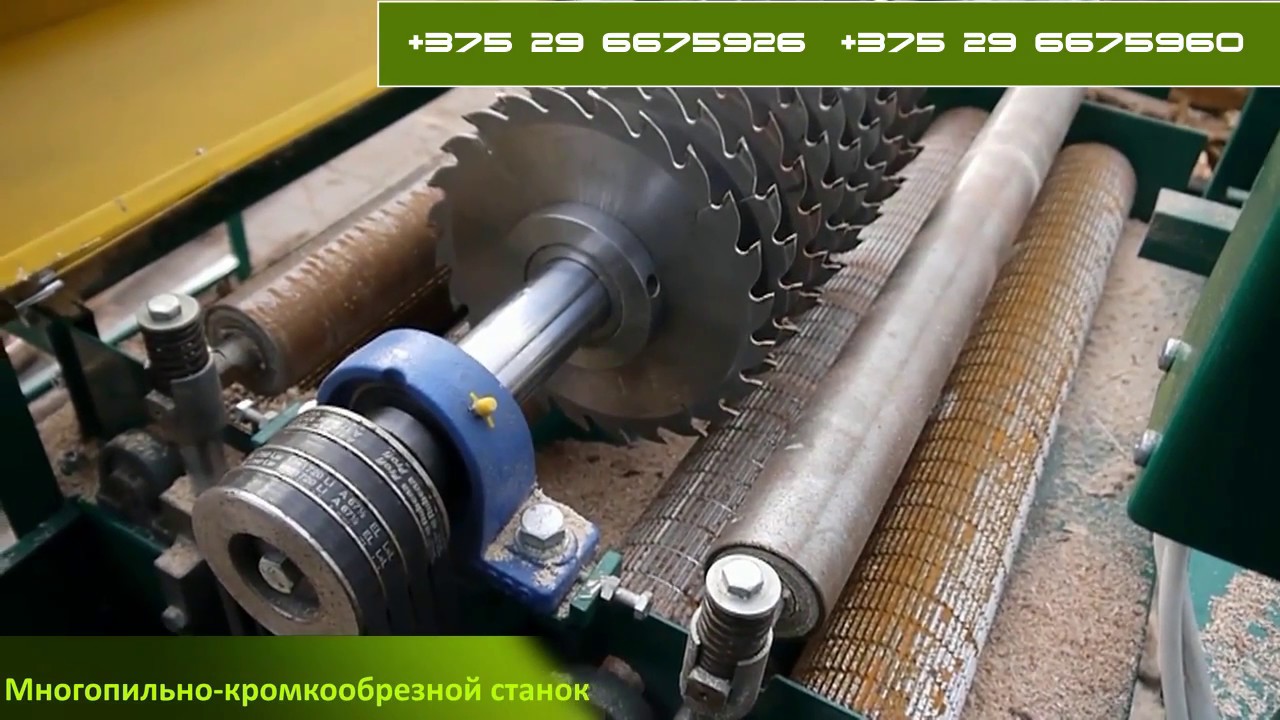

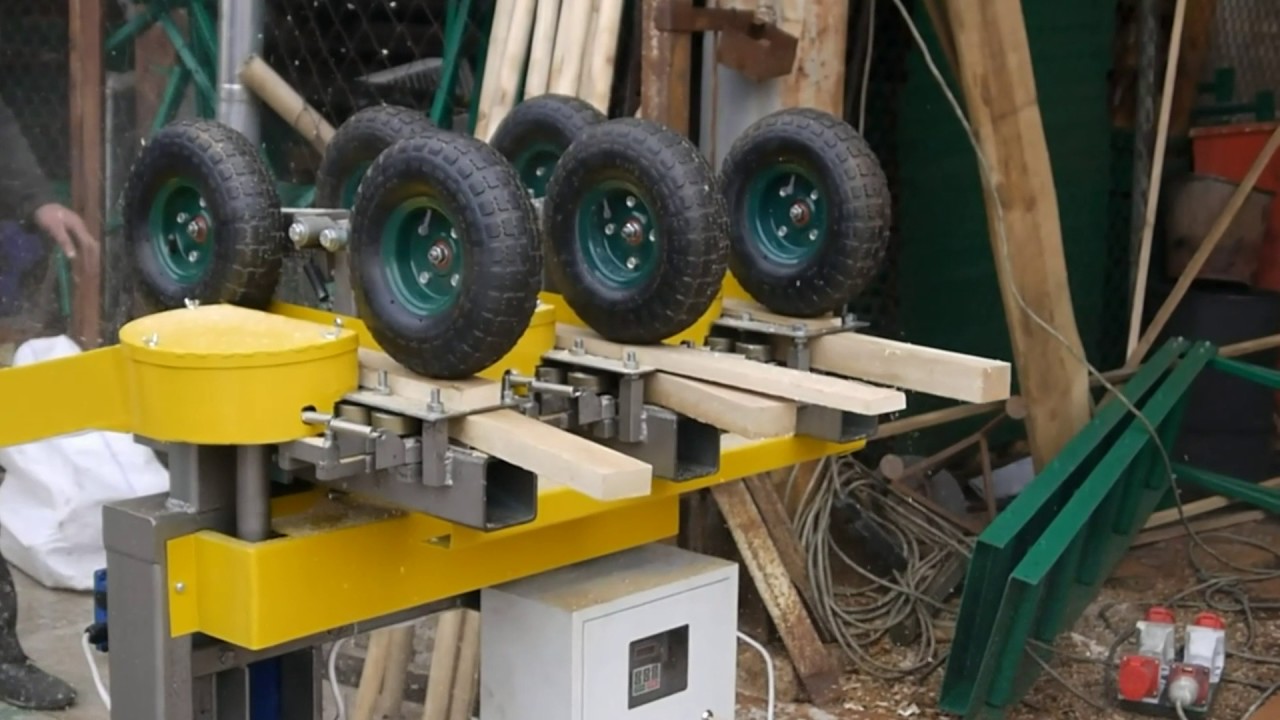

При помощи нижних и верхних подающих вальцов подаются заготовки (верхние – подпружинены, нижние – неподвижны). Можно регулировать скорость подачи, регулировка ступенчатая.
На многопильном станке скорость подачи материала имеет плавную регулировку. Оптимальную скорость подачи устанавливают по показаниям амперметра, зависимо от нагрузок на пилы. При этом достигается режим работы электродвигателя пилы и станка в оптимальном режиме без перегрузок.
При помощи сменных втулок обеспечивается настройка пил, которая регулирует ширину изготовленных пиломатериалов. С двух работающих пилорам один станок обрабатывает необрезную доску. Вибрация практически отсутствует во время работы станка благодаря прочности и жесткости сварной станины.
Для того чтобы обрабатываемый материал не вылетал со станка, он оснащен когтевыми упорами, которые обеспечивают безопасность оператору. Также предусмотрен для удаления отходов технологический проем под пильным устройством. Для ворошения отходов предусмотрено специальное окно в случае их уплотнения.
Классификация многопильных станков
Вы познакомились с предназначением и принципом работы многопила. Но перед тем как приступить к созданию многопильного станка своими руками, мы вам настоятельно рекомендуем узнать, какие именно бывают многопилы.
Условно их разделяют на рамные, дисковые и брусующие. Два последних бывают одно- и двухвальцевыми.
Рамный станок
Такой вид многопильного станка предназначен для распила бруса на ламели (доски) с высокой точностью. Принцип работы данного станка довольно сильно похож с работой маленькой пилорамы: натянутые в пильной рамке пилы производят распил движущейся заготовки. Движения возвратно-поступательные пильной рамы помогает осуществлять кривошипно-шатунный механизм.
Дисковый станок

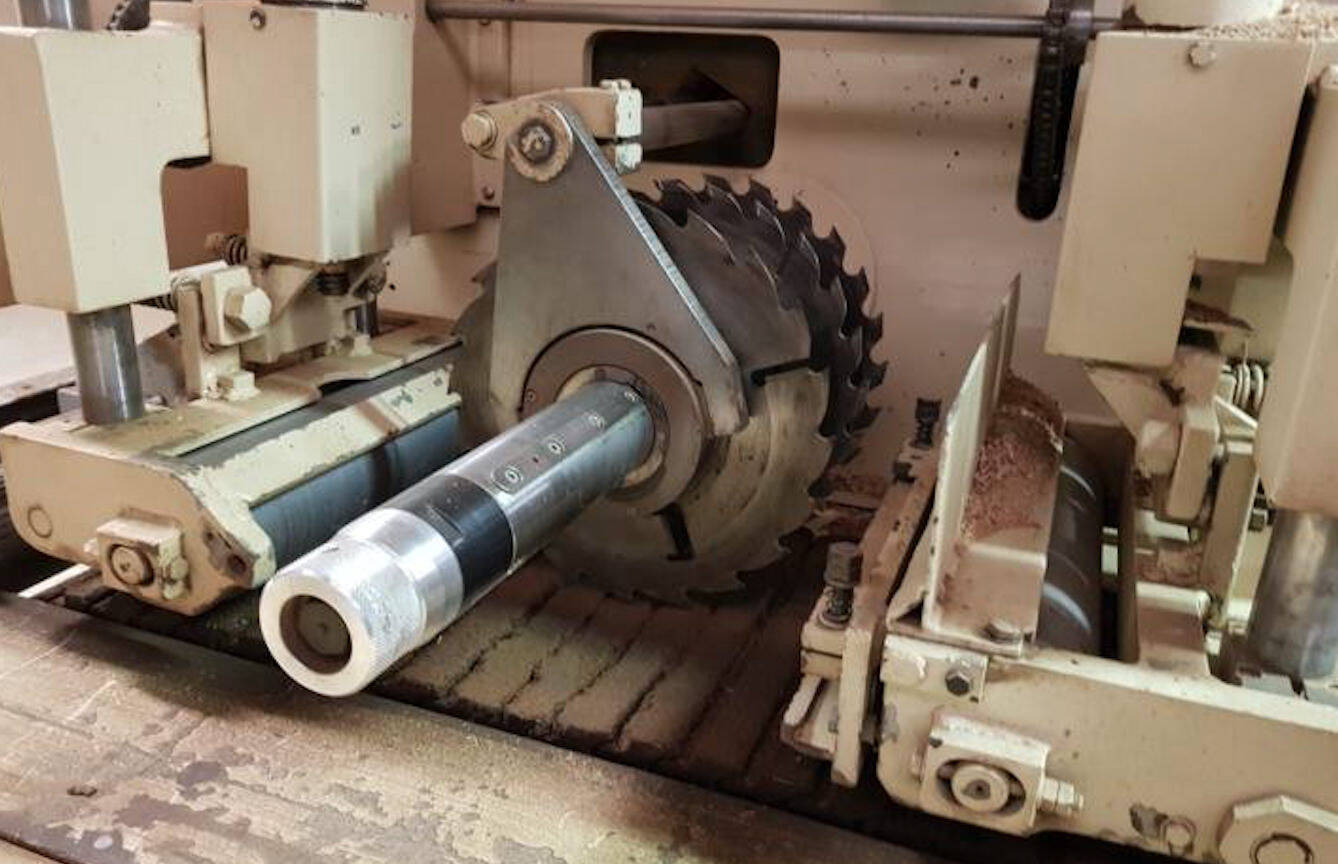

Такие многопильные станки предназначены для качественной распиловки бруса на нужные обрезные материалы. Они имеют выше качество и точность получаемого пиломатериала, чем рамные многопилы. Здесь инструментом, который режет, являются дисковые пилы. На два типа делятся дисковые многопильные станки: одно- и двухвальные многопильные станки.
На многопиле с увеличением толщины бруса, который обрабатывается, нужно использовать большего диаметра пилы и большой толщины соответственно, это на многопильном станке увеличивает ширину пропила и, конечно, потери древесины, которая перерабатывается в стружку.
Поэтому рекомендуется использовать при толщине бруса более 150 миллиметров двухвальный многопил, в них применяются пилы меньшего диаметра.
Брусующий станок
Предназначены брусующие станки для продольного распила бревен и являются аппаратами первого ряда. Они выдают на выходе два горбыля, две необрезные доски и двухкантный брус. Брусующие станки, как и дисковые моногопилы, делятся на одно- и двухвальные.
Также существует полная линия лесопиления, в которую входят: станок двухвальный брусующий, конвейер с подачей пиловочника на брусующий станок, приводной рольганг, стол сортировочный после брусующего станка, приемный рольганг, комплекс для переработки горбыля и многопильный станок. Брусующие станки при этом устанавливаться могут как в линии деревообрабатывающего производства, так и отдельно от производства.

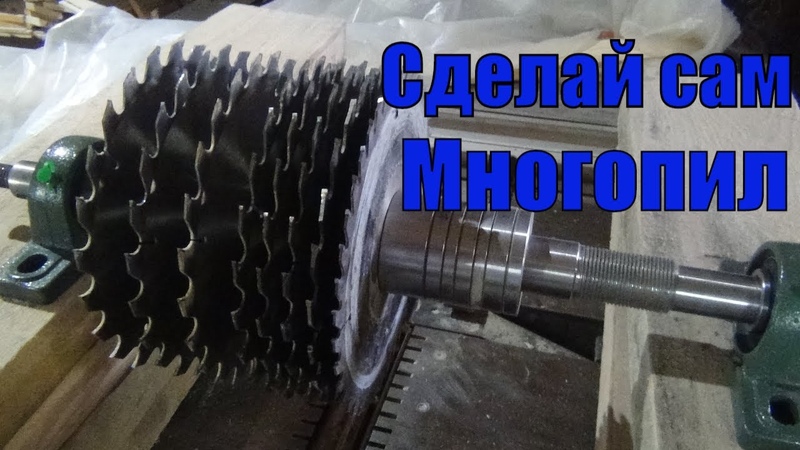

Многопильный станок своими руками
Многопильный станок в наше время — это довольно удобный функциональный инструмент, предназначенный для распила древесины.
Даже в одиночку с его помощью в короткие сроки справиться можно с большим объемом работы. Но за такой станок не все готовы платить, ведь цена многопильного станка достаточно высока. Многие считают, что лучший вариант сделать из подручных средств его своими руками. Тому, кто решился сделать подобный аппарат сам, мы хотим посоветовать вот что.

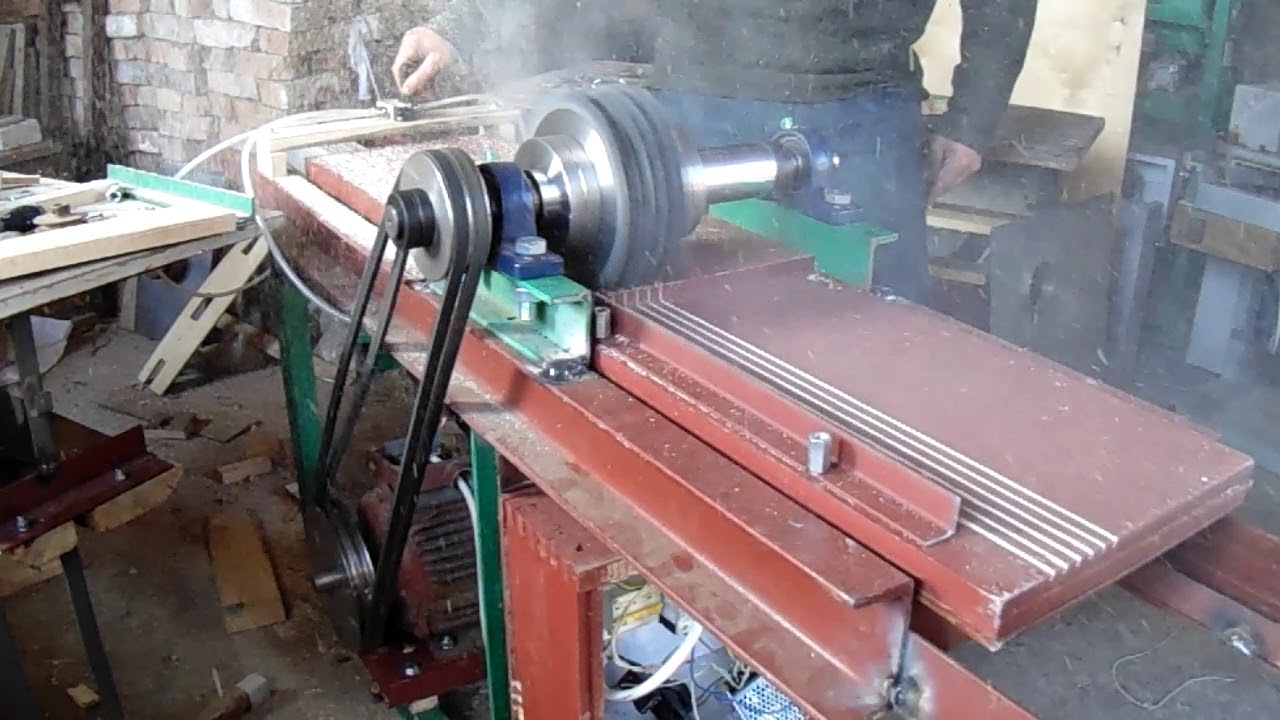

Многопильный дисковый станок, который сделанный своими руками, предназначен для обрезания кромок, для продольного распила древесины, для изготовления обрезной доски, шалевок, деревянных срубов и многое другое. Самостоятельно изготовленные различные балки, срубы для бани, различные перекрытия из древесины обойдутся всегда дешевле и конечно качественней. Бывает на лесопилке, купишь для пола доски, а они как пропеллер вертолета, когда начнешь прибивать один край ниже, другой выше. Это очень неудобно.
Лучше всего, конечно, изготовить самодельный многопильный станок с тремя пилами, хотя две пилы было бы достаточно, как подсказывает опыт.

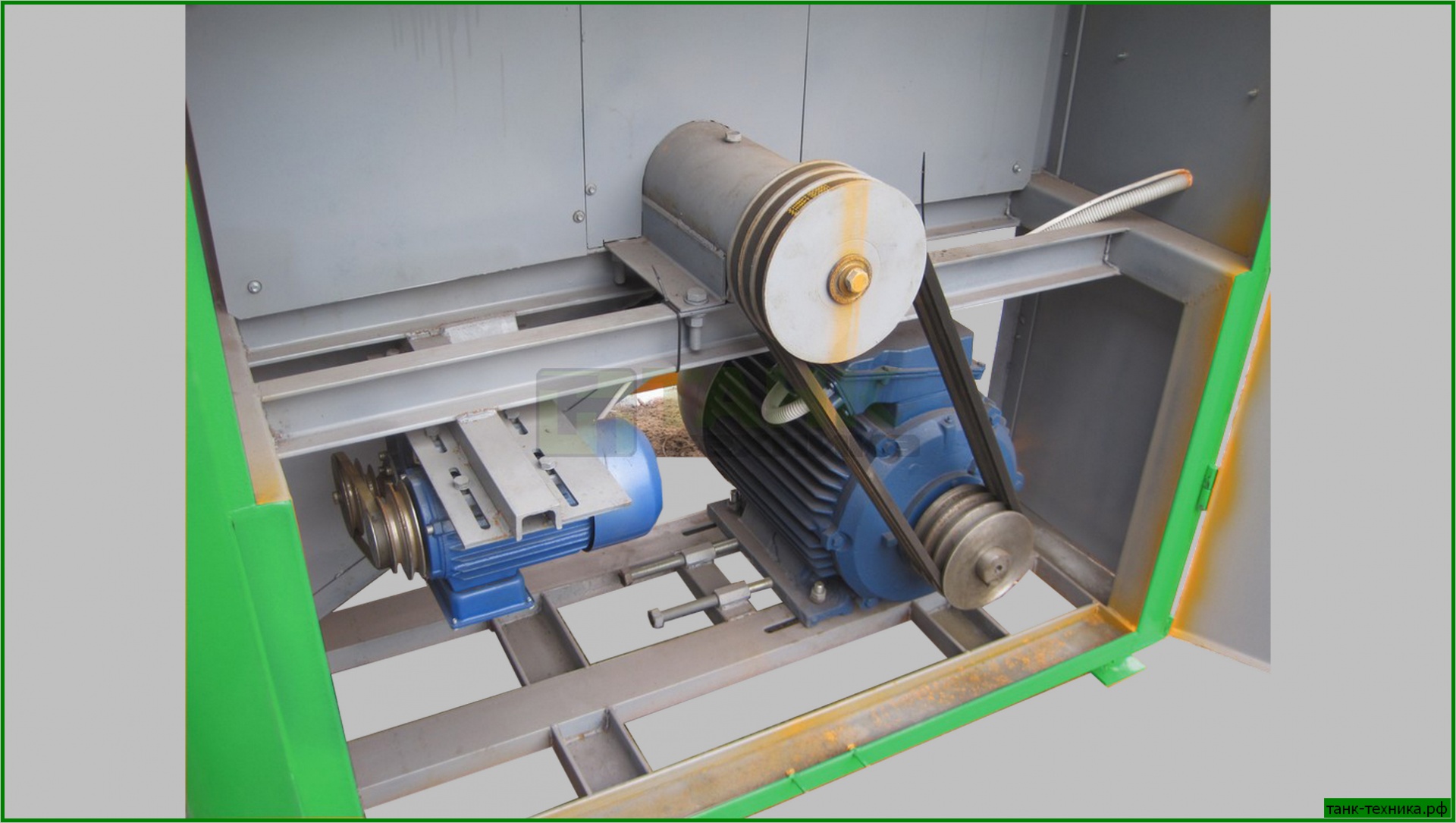

Станок рассчитан на трехфазную сеть, а по совету «бывалых» движок должен быть мощным — 1,5 – 2 кВт, а обороты — порядка 3 000. Для движка вал желательно сделать со сдвоенными подшипниками и 22 миллиметровым, потому что здесь будут большие нагрузки.
Ремень рекомендуется ставить с сечением «0» из-за его довольно большой гибкости. Диаметр вала пил должен быть 20 миллиметров. Как говорят мастера, для станков по дереву, которые делаются своими руками, чтобы уменьшить изгибающий момент, база должна быть минимальная. Не должно превышать 300 миллиметров расстояние между корпусами подшипников. Также станок должен быть оснащен устройством плавного запуска для увеличения срока службы электродвигателя.
Теперь вы узнали общие положения создания многопила в домашних условиях. Зависимо от предназначения станка, его конструкция может несколько отличаться. Главное при этом – чтобы все работы вы выполняли строго по инструкции, иначе не сможете получить на выходе материал надлежащего качества.
Дисковый многопильный станок АМС-150
Дисковый многопильный станок АМС-150
|
В базовый комплект поставки входят 6 высококачественный пильных дисков с подчистными ножами, а также меж-дисковые размерные прокладки (размер индивидуален). Дисковый многопильный станок АМС-150 может комплектоваться основными электродвигателями на 30 и 45 кВт. Отличительной особенностью многопильного станка является система, состоящая из двух само-затягивающих рябух с прямым приводом, отметит, что в данной схеме отсутствуют прижимные пружины, гидравлика, утяжелители и прочее.
