Сверлильный станок радиальный: Радиально-сверлильные станки, основные узлы, принцип работы и технические характеристики для выбора станка.

Содержание

Топ 10 радиально сверлильные станки за 2023 год

1 место

Отзывы(0):

Цена: 0 p

Ø сверления, мм	50
Конус шпинделя	MT5
Реверс шпинделя	есть
Макс. обороты	2000
Мощность , кВт	3.00
Напряжение	380В
Масса, кг	3500

Радиально-сверлильный станок WEIDA Z3050x16 (аналог 2М55, 2Н55) предназначен для обработки отверстий в средних и крупных деталях.

Станок Z3050x16 является аналогом станков производства одесского завода радиально сверлильных станков, например радиально-сверлильного станка 2А554.
На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезку торцев и нарезание резьб.
Станки применяется в индивидуальном мелкосерийном производстве и серийном производстве.

Полное описание …

2 место

Отзывы(0):

Цена: 1 614 047 p

Ø сверления, мм	32
Конус шпинделя	MT4
Реверс шпинделя	есть
Макс. обороты	2000
Мощность , кВт	1. 50
Напряжение	380В
Масса, кг	1160

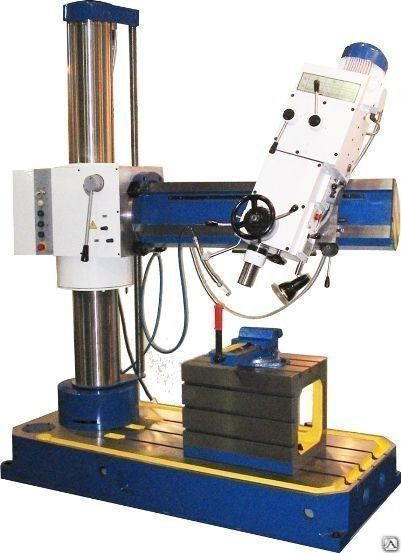

Cтанок радиально-сверлильный 2К522-03 (2К522) является переносным и обеспечивает обработку отверстий в мелких, средних и крупногабаритных деталях.

Оригинальная конструкция радиально сверлильного станка 2К522-03 обеспечивает широкие возможности и позволяет:

Полное описание …

3 место

Отзывы(0):

Цена: 0 p

Ø сверления, мм	63
Конус шпинделя	MT5
Макс. обороты	2000
Мощность , кВт	5. 50
Напряжение	380В
Масса, кг	4700

Радиально-сверлильный станок 2А554 предназначен для обработки отверстий в средних и крупных деталях.

На станке можно выполнять следующие виды работ:

сверление
зенкерование
развертывание
подрезка торца
нарезание резьбы

Станок радиально сверлильный 2А554 применяется в индивидуальном, мелкосерийном и серийном производстве.

Полное описание …

4 место

Отзывы(2):

Цена: 2 012 069 p

Ø сверления, мм	45
Конус шпинделя	MT4
Реверс шпинделя	есть
Макс. обороты	2000
Мощность , кВт	3.00
Напряжение	380В
Масса, кг	1700

Cтанок радиально сверлильный ГС545 предназначен для обработки отверстий в мелких и средних деталях и позволяет выполнять:

сверление;
рассверливание;
зенкерование;
зенкование;
развертывание;
нарезание резьб.

Конструкция станка обеспечивает широкие возможности и позволяет:

Полное описание …

5 место

Отзывы(0):

Цена: 424 686 p

Ø сверления, мм	32
Конус шпинделя	MT3
Реверс шпинделя	есть
Макс. обороты	1600
Мощность , кВт	1.10
Напряжение	380В
Масса, кг	380

Радиально-сверлильный станок PROMA RV-32 используется для того, чтобы обрабатывать отверстия в малых и средних деталях.

Этот станок в общей сложности позволяет:

сверлить;

рассверливать;

зенкеровать;

зенковать;

развертывать;

нарезать резьбу.

Станок состоит из устройства подачи в зону резания СОЖ и сверлильной головки, которая поворачивается вокруг своей оси. Хорошо такой станок подходит, чтобы пробивать отверстия, которые находятся ниже уровня пола.

Полное описание …

6 место

Отзывы(0):

Цена: 3 555 670 p

Ø сверления, мм	60
Конус шпинделя	MT5
Реверс шпинделя	есть
Макс. обороты	1730
Мощность , кВт	4.00
Напряжение	380В
Масса, кг	4000

Cтанок радиально-сверлильный 2К550В предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.

Полное описание …

7 место

Отзывы(0):

Цена: 0 p

Ø сверления, мм	50
Конус шпинделя	MT5
Макс. обороты	1700
Мощность , кВт	4.50
Напряжение	380В
Масса, кг	4100

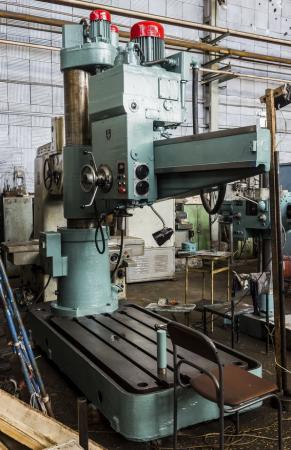

Cтанок радиально-сверлильный 2М55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей.

Станок имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, не допускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.

Полное описание …

8 место

Отзывы(2):

Цена: 11 212 515 p

Ø сверления, мм	100
Конус шпинделя	ISO50
Макс. обороты	1800
Мощность , кВт	7.50
Напряжение	380В
Масса, кг	11850

Cтанок радиально-сверлильный 2А576 может использоваться для металлообработки сверлением, рассверливанием, зенкерованием и нарезкой резьбы.

Компоновка металлообрабатывающих станков 2А576 традиционная для сверлильных станков и включает в себя:

Полное описание …

9 место

Отзывы(0):

Цена: 1 819 584 p

Ø сверления, мм	40
Конус шпинделя	MT4
Реверс шпинделя	есть
Макс. обороты	1220
Мощность , кВт	3.00
Напряжение	380В
Масса, кг	1600

Особенности станка:

Мощный и точный промышленный радиально-сверлильный станок.
OPTIMUM DR4 применяется в различных областях — сверление, развертывание, нарезание резьбы.
Три скорости автоматической подачи пиноли.
Нарезание резьбы до М30.
Тяжелая массивная литая конструкция.
Жесткая, устойчивая к нагрузкам конструкция рукава.
Редуктор подъема рукава работает в масляной ванне.
Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока.
Высокопрои
Полное описание . ..

10 место

Отзывы(0):

Цена: 1 352 673 p

Ø сверления, мм	40
Конус шпинделя	MT4
Реверс шпинделя	есть
Макс. обороты	2500
Мощность , кВт	2.20
Напряжение	380В
Масса, кг	1600

Радиально-сверлильный станок Weiss Machinery MRD40x10 предназначен для сверления, развертывания и фрезерования отверстий, нарезания резьбы в заготовках большого и среднего размера.

Полное описание …

Сравнительная таблица

Характеристики	Z3050x16	2К522-03	2А554	ГС545	PROMA RV-32	2К550В	2М55	2А576	Opti DR4	Weiss Machinery MRD40x10
Цена	0	1614047	0	2012069	424686	3555670	0	11212515	1819584	1352673
Ø сверления	50	32	63	45	32	60	50	100	40	40
Конус шпинделя	MT5	MT4	MT5	MT4	MT3	MT5	MT5	ISO50	MT4	MT4
Расстояние от шпинделя до основания	1220	1000		1250	680	1600			1000	1000
Ход пиноли	315	250		250	125	300			280	280
Реверс шпинделя	есть	есть		есть	есть	есть			есть	есть
Вылет шпинделя	1600	800		1100	720	1600			1020	1000
Автоподача	есть	есть		есть	есть	есть			есть	есть
Размер заготовки
Размер стола	500х630	800х630х180		1250x760x206	1200×625	1670×900			1360х690	600x450x450
Регулировка частоты вращения шпинделя	Ступенчатая	Ступенчатая	Ступенчатая	Ступенчатая	Ступенчатая	Ступенчатая	Ступенчатая	Бесступенчатая	Ступенчатая	Ступенчатая
Макс. обороты	2000	2000	2000	2000	1600	1730	1700	1800	1220	2500
Мощность	3.00	1.50	5.50	3.00	1.10	4.00	4.50	7.50	3.00	2.20
Напряжение	380В	380В	380В	380В	380В	380В	380В	380В	380В	380В
Масса	3500	1160	4700	1700	380	4000	4100	11850	1600	1600
В наличии	0	0	0	1	6	1	0	0	0	0

Радиально-сверлильный станок, ЗУБР ЗСС-550, 550Вт, 5ск, патрон 16мм, ход 100мм, посадка В16(МТ2), безоп.

выкл-ль, тиски 75х75мм,от шпин.до основ.550мм

Преимущества

Мощный станок с широким диапазоном рабочих параметров
Асинхронный двигатель, не требующий обслуживания
Электромагнитный выключатель с кнопкой экстренного выключения
Ременная передача с 5 скоростями для любых работ с любым материалом
Горизонтальное перемещение сверлильной головки для возможности обработки крупногабаритных заготовок
Регулируемый наклон сверлильной головки позволяет выполнять сверление под углом
Возможность сверления на заданную глубину
Прозрачный кожух для защиты оператора от стружки при сверлении
Рабочий стол, регулируемый по высоте, углу наклона и в осевом направлении
Тиски для фиксации обрабатываемой заготовки в комплекте

Описание

Самый производительный станок в линейке ЗУБР поможет Вам выполнить отверстия диаметром до 16 мм в различных материалах (при установке соответствующих типов сверл) быстро, качественно и легко. ЗУБР — Ваш лучший помощник в работе

Применение

Для выполнения отверстий в заготовках из различных материалов (при установке соответствующих типов сверл)

На электроинструмент «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.

Чтобы добавить отзыв, пожалуйста, зарегистрируйтесь или войдите

Распродажа

67 819 ₽

32 720 ₽

В наличии

Купить в 1 клик

23 452 ₽

11 490 ₽

В наличии

Купить в 1 клик

New!

21 619 ₽

8 890 ₽

В наличии

Купить в 1 клик

19 511 ₽

10 150 ₽

В наличии

Купить в 1 клик

17 722 ₽

9 250 ₽

В наличии

Купить в 1 клик

14 698 ₽

6 150 ₽

В наличии

Купить в 1 клик

10 628 ₽

4 450 ₽

В наличии

Купить в 1 клик

7 284 ₽

2 990 ₽

В наличии

Купить в 1 клик

Металлические радиально-сверлильные станки/сверлильные станки

Радиально-сверлильные станки Willis

Радиально-сверлильные станки Willis

Станки с ЧПУ:
> 1½» – 3,75″ 1 – 80¼» 9014 Диаметр сверления в мягкой стали Диаметр колонны 20 дюймов
>30½ «- 103» Макс. Расстояние от центра шпинделя до торца колонны
> 2–15 л.с. Двигатель шпинделя
> 4–5 MT Шпиндель
Звоните нам бесплатно Радиально-сверлильный станок Willis цитата сегодня! — (419) 537-1717

Расширьте свои возможности!

Изготовлен из высококачественных компонентов, включая закаленные и отшлифованные стальные шестерни, хорошо сложенную возвратную пружину растяжения для возврата шпинделя, колонну с двойными стенками и увеличенным подшипником для легкого вращения и максимальной жесткости, а также износостойкие накладки из закаленной стали, позволяющие Для плавного перемещения бурильной головки сверлильные станки Willis с радиальной консолью обеспечивают надежное сверление в течение продолжительных периодов времени. Машины, одобренные NRTL, доступны по запросу.

Получите предложение сегодня

Радиально-сверлильный станок RD-750

Рукоятка 30 дюймов
Мощность сверления 1-1/2 дюйма
16 дюймов x 22 дюйма x 13 дюймов H-образный стол
Двигатель привода шпинделя 2 л.с.
Горизонтальная дрель ход головки
25-дюймовый ход вертикального рычага
88-1500 об/мин
6 скоростей шпинделя
Подача шпинделя: 3 шага (0,002″~0,006″)/об

RD-11900 Радиальный пресс 30011 Стрела 45 дюймов

Диаметр сверления 1-3/4 дюйма

20 дюймов x 25 дюймов x 17 дюймов H-образный стол

Двигатель шпинделя мощностью 5 л.с.

44-1500 об/мин

12 скоростей вращения шпинделя

Подача шпинделя: 3 шага (0,002 дюйма ~ 0,006 дюйма)/об

Радиально-сверлильный станок RD-1300H

9 0 1

Диаметр сверления 2 дюйма

20 дюймов x 25 дюймов x 17 дюймов H-образный стол

Двигатель привода шпинделя 7,5 л.

с.

Горизонтальный ход бурильной головки 36 дюймов

Ход вертикальной штанги 27 дюймов

44-1500 об/мин

12 скоростей шпинделя

3 шага (0,004 дюйма ~ 0,024 дюйма)/об

Радиально-сверлильный станок RD-1700H

66-дюймовый рычаг
2-дюймовый диаметр сверления
22 дюймов x 32 дюймов 07 16 дюймов Приводной двигатель
47-дюймовый ход горизонтальной сверлильной головки
30-1500 об/мин
12 скоростей вращения шпинделя
Гидравлический зажим для сверлильной головки
и вращение руки
Подача шпинделя: 0,02 дюймов ~ 9,004 дюйма 4

Радиально-сверлильный станок Willis Особенности:

Радиально-сверлильные станки Willis включают шестерни из закаленной и шлифованной стали, работающие в масляной ванне
Эти радиально-сверлильные станки имеют шпиндель и пиноль, изготовленные из закаленной и шлифованной легированной стали
Натяжение шпинделя на наших радиально-сверлильных станках легко регулируется с помощью надежной возвратной пружины. Скорость подачи на этих радиальных станках легко выбирается и может быть изменена во время работы шпинделя
Концевые выключатели на наших радиально-сверлильных станках используются для предотвращения перебега при механической подаче
Радиальные рычаги поднимаются и опускаются с помощью отдельного двигателя с предохранительной гайкой для обеспечения безопасности при работе
Концевые выключатели предотвращают передвижение радиального рычага
Накладки из закаленной стали для верхней части направляющих рычага обеспечивают плавный ход головки
Система подачи охлаждающей жидкости предусмотрена на всех радиальных бурах Willis
Коробчатые столы с Т-образными пазами на верхней и боковой поверхностях также входят в стандартную комплектацию радиальных буров Willis
Флуоресцентное рабочее освещение предоставляется
Ящик для инструментов, инструменты и руководство оператора/детали также входят в комплект поставки всех радиально-сверлильных станков Willis

Полностью редукторный радиально-сверлильный станок

Радиально-сверлильный станок с редуктором

круглый

СВЕРЛЕНИЕ МЕТАЛЛА / НАРЕЗАНИЕ РЕЗЬБЫ / РАСТОЧКА / РАЗВЕРТКА

Все редукторные радиально-сверлильные станки для тяжелых условий эксплуатации спроектированы и изготовлены для выполнения эффективной работы одновременно с высоким уровнем жесткости, прочности и удобства эксплуатации. Стойка, основание, рычаг и сверлильная головка изготовлены с высокой точностью из состаренного нормализованного чугуна с закрытыми зернами.

Эти станки лучше всего подходят для сверления, нарезания резьбы, растачивания и развертывания тяжелых металлов. Рукоятка и буровая головка гидравлически блокируются во время работы для достижения максимально возможной точности.

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

Гидравлическая зажимная система
Система охлаждения
- Стол с Т-образными пазами
- Ящик для инструментов для обслуживания
- Таблица испытаний и сертификат высокой износостойкости
- Руководство по эксплуатации и техническому обслуживанию
- Комплект фундаментных болтов
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
- Приспособление для нарезания резьбы
