Сверлильный станок. Виды и устройство. Работа и применение

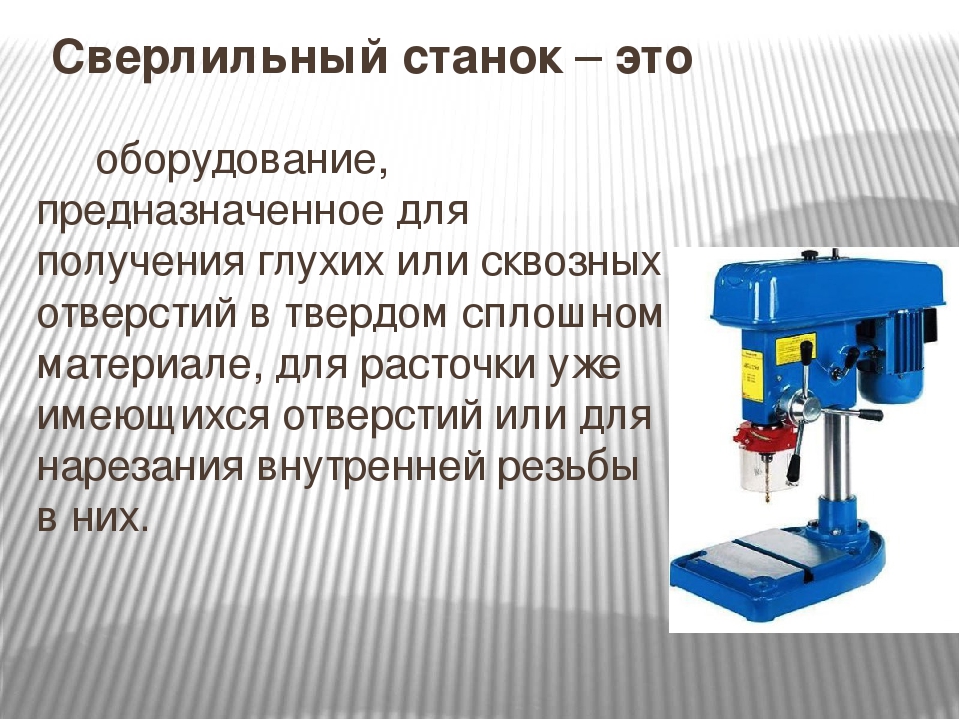

Сверлильный станок – это оборудование, предназначенное для обработки отверстий в металле и прочих материалах. Устройство имеет схожий принцип действия с ручной дрелью, но обладает более усложненной конструкцией, которая позволяет проводить точную регулировку. Данное оборудование производится в различных модификациях в зависимости от предназначения. Для обеспечения сверления в станок устанавливаются расходные материалы – сверла, метчики, развертки или фрезы.

Станки для сверления являются распространенными в производстве и бытовом пользовании. Их можно встретить практически везде. Подобные станки часто имеют в своем распоряжении автолюбители, а также профессиональные слесари и столяры. Практически не существует ремонтного предприятия, среди оборудования которого нет сверлильного станка.

Использование данного оборудования позволяет выполнять различные функции:

Сверление отверстий.
Развертку.
Расширение диаметра.
Зенкование детали.
Нарезание резьбы.

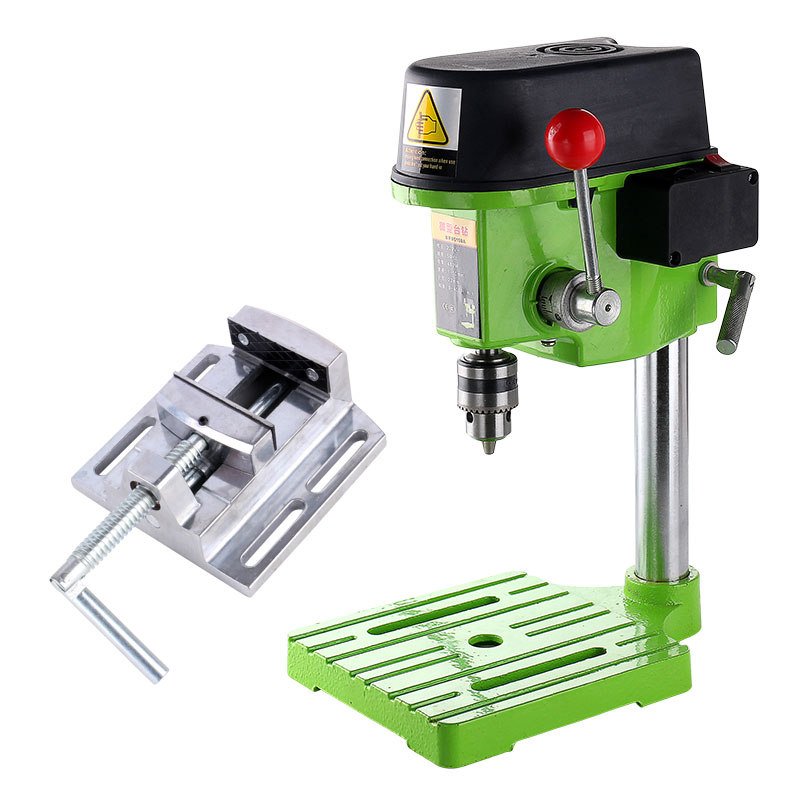

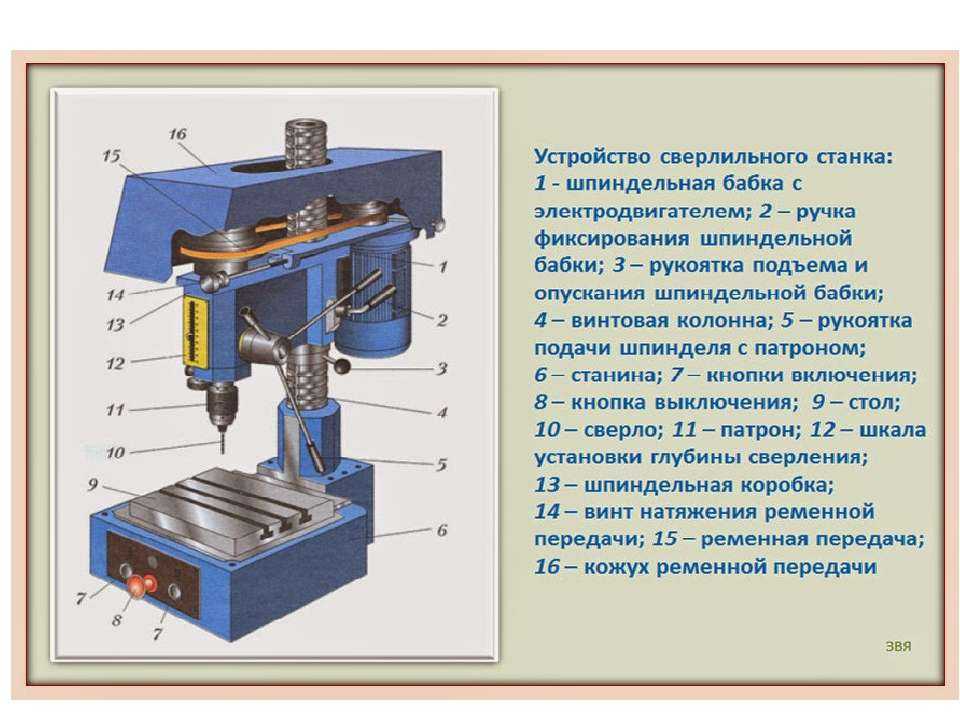

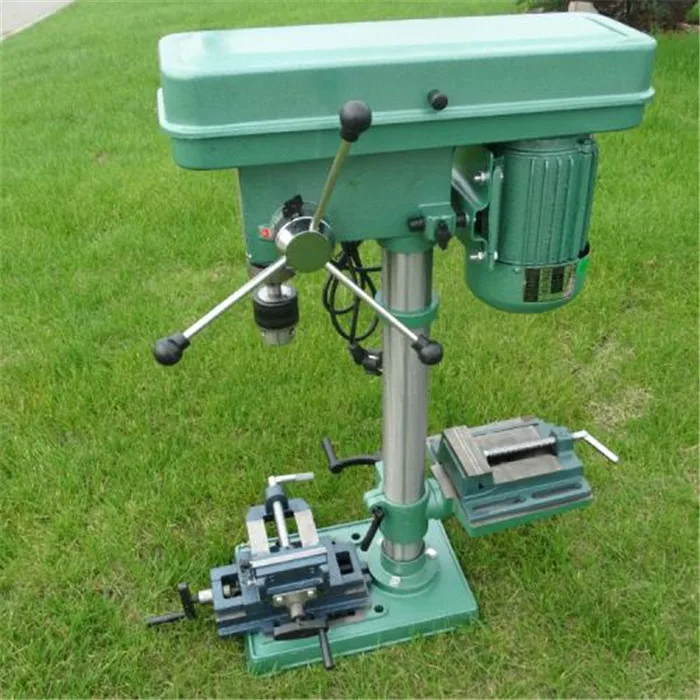

Устройство станка

Любой сверлильный станок состоит из электродвигателя, зажимного патрона для фиксации насадок установленного на шпинделе, и механизма регулировки. В зависимости от сложности конструкции возможно проведение разного объема настроек. Самые простые станки позволяют проводить обработку отверстий в одном положение только вертикально. Более сложные конструкции имеют регулируемую подставку для крепления заготовок, что позволяет выставлять их под нужным углом, делая отверстия наискось.

У сверлильных станков зачастую передача вращения от двигателя на зажимной патрон происходит не напрямую через вал, а с помощью приводного ремня. Также интересным конструктивным решением является и то, что станина для регулировки глубины сверления производит движение не заготовки к патрону, а патрона с двигателем к обрабатываемой поверхности.

Даже самая простая конструкция станка позволяет точно регулировать глубину обработки. Благодаря жесткой фиксации вала, вращающегося с насадкой, обработка деталей осуществляется с высокой точностью и без образования биения, как это бывает при использовании ручной дрели. Кроме этого, мощность станков существенно выше, чем ручного инструмента, поэтому они способны работать с более толстыми и тяжелыми насадками. Благодаря этому, обеспечивается ускоренная обработка деталей.

Классификация станков по реализации

По реализации станки можно разделить на четыре группы:

Вертикально-сверлильные.
Радиально-сверлильные.
Горизонтально-сверлильные.
Многошпиндельные.

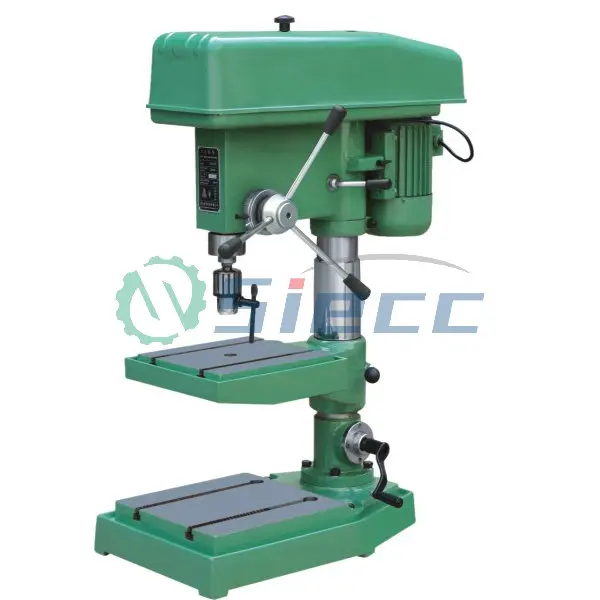

Вертикально-сверлильные являются одними из самых первых, которые начали применяться в производстве. Они бывают в различном исполнении, и обычно способны на обработку отверстий диаметром до 50 мм. Данное оборудование позволяет проводить регулировку только в вертикальной плоскости. Сама деталь закреплена или уложена неподвижно. Для поднимания или опускания шпинделя с патроном и сверлом используется зубчатая передача. В результате двигается и вертикально установленный двигатель, подсоединенный к шпинделю с помощью ремня. Электродвигатель обычно защищается кожухом, который блокирует попадание стружки.

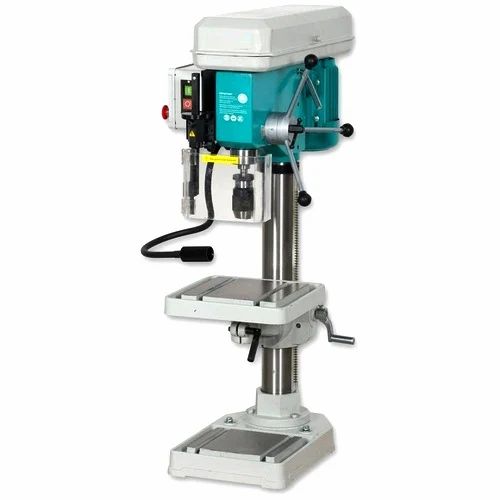

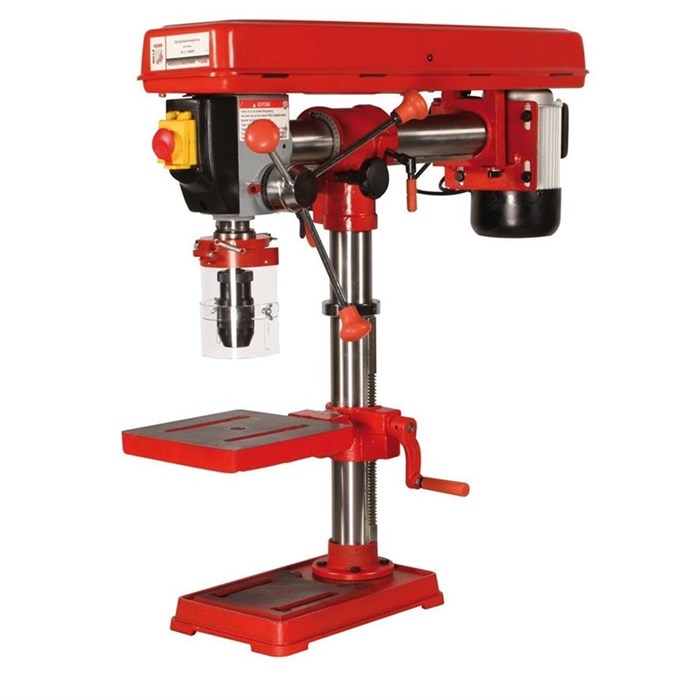

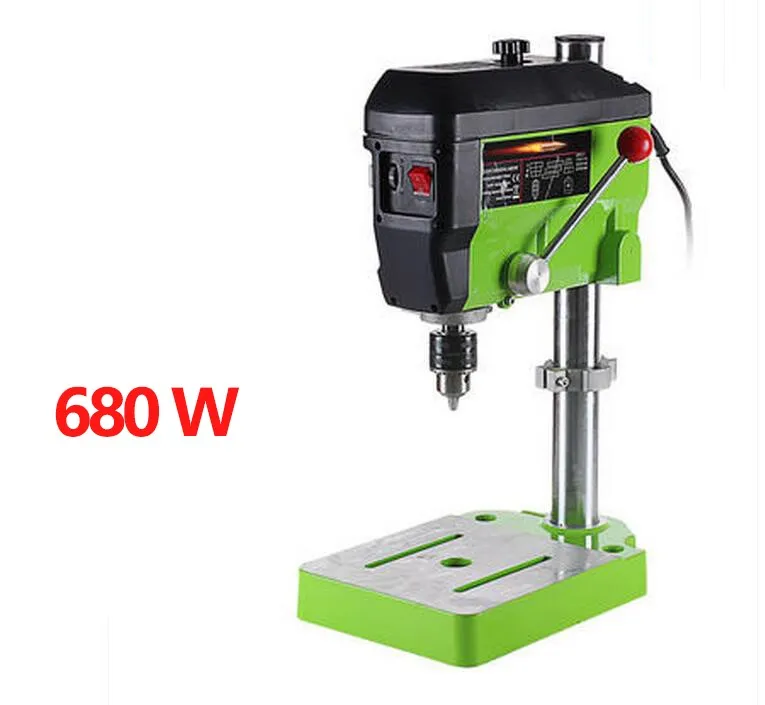

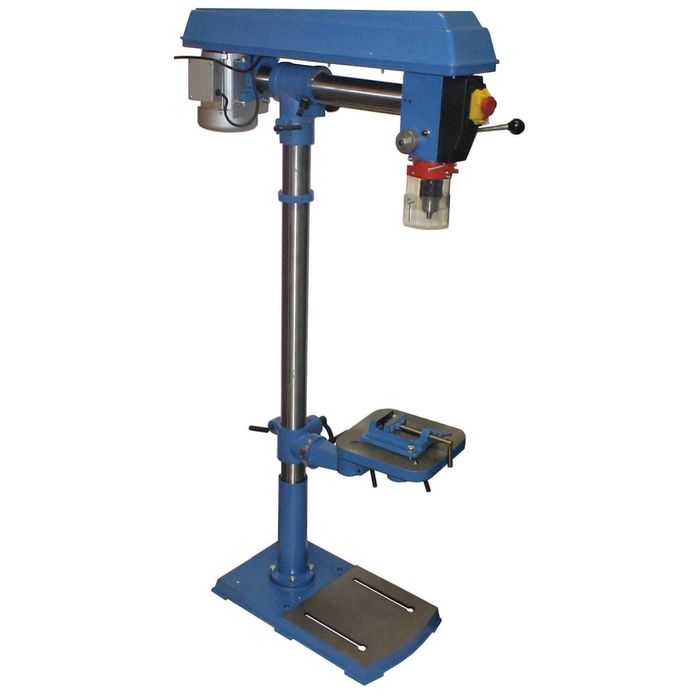

Радиально-сверлильные работают практически по такому же принципу, что и вертикальные. Колонна для их крепления сделана из круглого вала, что позволяет проводить регулировку не только вверх и вниз, но и обеспечить движение по горизонтали. Фактически применяя такое оборудование можно проводить регулировку точки опускания сверла на самом станке, а не передвигать заготовку на столе или плите. Зачастую радиальная установка весит несколько тонн, и встречается только на крупных предприятиях и мастерских.

Горизонтально-сверлильные обычно используются для проделывания глубоких отверстий. Как правило, это тяжелое оборудование, которое имеет рельсу с площадкой для укладки заготовки. Конструкция станка позволяет двигать заготовку на сверло или наоборот направлять патрон с двигателем на обрабатываемую деталь. Это позволяет комфортно работать с заготовками различного веса и размера.

Многошпиндельные могут выполнять несколько задач. Каждая операция делается поэтапно. Подобные станки трудно спутать с другими разновидностями. Их особенность заключается в том, что они имеют несколько патронов. Как только один из них проделал требуемый объем работ, проводится быстрое приключение на другой, в котором закреплено нужное сверло, фреза или развертка.

Разновидности станков по предназначению

Сверлильный станок используется повсеместно, поэтому неудивительно, что его конструкция претерпела изменения под определенные цели.

Среди всего разнообразия сверлильного оборудования, можно выделить три категории станков:

Универсальные.
Для глубоких отверстий.
Специальные.

Универсальные предназначены для выполнения широкого перечня операций с металлами. Именно такое оборудование закупается при ограниченном бюджете, когда необходим многофункциональный инструмент позволяющий заменять, как можно больше узкоспециализированного оборудования. Универсальный сверлильный станок позволяет провести сверления заготовки, зенкование, а также нарезку резьбы. В его патрон можно закрепить тонкую цилиндрическую деталь и провести заточку или полировку прижимая напильник.

Сверлильный станок для глубоких отверстий применяется исключительно для узкоспециализированной обработки однотипных деталей. Их можно встретить на промышленном производстве, когда на линии или конвейере требуется выполнение одной задачи, которая повторяется с большой частотой. Такое оборудование имеет мощный двигатель, позволяющий сверлить глубокое отверстие с минимальными затратами времени. Подобные станки тяжелые и дорогие, поэтому не нашли бытового применения в связи со своей узкой специализацией.

Специальные станки могут выполнять одновременно несколько однотипных задач. В отличие от оборудования для глубоких отверстий, они могут обрабатывать только один тип заготовок, который имеет определенную форму. Зачастую вставить любой другой предмет, чтобы проделать в нем отверстия или нарезать резьбу не удастся. Такие установки обеспечивают самую высокую скорость обработки и зачастую не выпускаются многосерийным производством. Для многих промышленных предприятий их делают под заказ, отталкиваясь от шаблона заготовки, которую станок должен подготавливать.

Разновидности

Станки одного типа могут отличаться между собой по нескольким критериям:

Массе.
Точности.
Уровню амортизации.
Мощности двигателя.
Частоте вращения шпинделя.

Чем тяжелее сверлильный станок, тем более надежный механизм его регулировки и оказываемое давление, с которым сверло или фреза прижимается к обрабатываемой поверхности. Уровень точности и амортизации является важным критерием в обеспечении качественной обработки. Точность определяется чувствительностью механизма регулировки и уровнем бокового биения, которое наблюдается при сверлении. Что касается амортизации, то от ее жесткости зависит удобство работы, а также качество обработки. Со временем элементы амортизации изнашиваются, в результате чего появляются люфты. В связи с этим перед покупкой станка стоит обратить внимание на детали, которые позволяют проводить регулировку и поинтересоваться о наличии ремкомплектов.

Что касается мощности двигателя, то чем она выше, тем лучше. Выбирая сверлильный станок, стоит обращать внимание на соотношение мощности двигателя к корпусу устройства. Чрезмерно мощный станок на слабой подставке плохое сочетание. При сильной нагрузке возможно искривление механизма регулировки, что приводит к порче оборудования.

Обычно производитель в инструкции к станку указывает максимальную толщину насадок, которые можно в него вставлять, а также ограничения по углублению в заготовку. Данные рекомендации являются весьма условными, особенно если это касается глубины сверления. Многое зависит в первую очередь от используемого материала. Твердость металлов отличается. Мягкие отпущенные стали сверлить гораздо легче, чем закаленные заготовки. Стоит учитывать, что многое зависит не только от сверлильного станка, но и от используемых насадок. Чем жестче и качественнее сверла, метчики или развертки, тем лучший результат обработки.

Также станки отличается и по частоте вращения шпинделя. Это зависит от используемого редуктора. Большинство станков имеют показатель в 2-3 тыс. оборотов в минуту. Поскольку для различных материалов требуется сверление с определенной скоростью для продления ресурса насадок, то необходимо проводить регулировку в зависимости от типа заготовки. В отдельных станках это возможно только путем изменения частоты вращения двигателя, в то время как в других это делается путем переключения редуктора на шпинделе.

Самодельные сверлильные станки

Вне зависимости от конструкции можно с уверенностью заявить, что любой сверлильный станок относится к дорогостоящему оборудованию. Конечно, бытовые модели стоят в десятки раз дешевле, чем многотонное оборудование для производства, но тоже далеко не дешевое. В связи с этим для выполнения простейших сверлильных задач многие умельцы делают станки самостоятельно на базе обычной ручной дрели. Для этого на тяжелой плите закрепляется одна или несколько вертикальных труб, которые служат в качестве направляющей. Дрель крепится обычными зажимами к скользящей трубке, одетой поверх направляющей. Для автоматического подъема инструмента обычно применяется пружина. Для опускания дрели она просто надавливается за стационарную рукоять сверху, преодолевая сопротивление пружины. Такой простейший инструмент позволяет проводить быстрое сверление вертикальных отверстий. При необходимости дрель всегда можно снять.

Также бывают и более совершенные конструкции. Часто вместо дрели используют старые ненужные двигатели в частности от стиральных машин и прочего бытового оборудования. Для более точной регулировки опускания и поднимания шпинделя зачастую применяют рулевую рейку от легкового автомобиля.

Сверлильные станки — устройство и принцип работы

Друзья, в этой статье речь пойдет о вертикально-сверлильных станках, применяемых, как в небольших частных и домашних мастерских, так и на крупных предприятиях. Они применяются, в основном, в дерево- и металлообработке для сверления отверстий сквозных и глухих, а, при необходимости, для их зенкерования и развертывания (разновидности чистовой обработки просверленных отверстий), нарезания в них резьбы нужного диаметра.

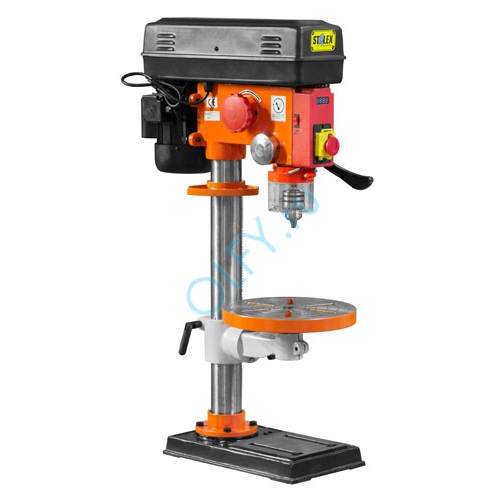

Общий вид вертикально-сверлильного станка

Благодаря неподвижно закрепленному сверлу и просверливаемой детали на основании или подъемном столике с помощью струбцины или тисков, получаются отверстия с точными размерами и межосевыми расстояниями. Кроме того, можно получить максимально гладкие внутренние стенки отверстий.

КУПИТЬ СВЕРЛИЛЬНЫЙ СТАНОК

Устройство конструкции вертикально-сверлильного станка

Если коротко рассказать об устройстве сверлильного станка с вертикальным расположением сверла, то он состоит из основания в виде плиты-фундамента, вертикальный станины, электродвигателя и коробки скоростей, а также механизма подачи и шпинделя. Все узлы станка связаны между собой:

опорная плита — это массивная деталь, отлитая из чугуна или стали. Это не только надежное основание, но и место крепления вертикальной стойки (станины), стол для размещения деталей, а также емкость для охлаждающей жидкости, если внутри есть полость;
станина служит для размещения и крепления узла сверления;
сверлильный узел объединяет в себе электродвигатель, шпиндель, систему ременной передачи;
шпиндель предназначен для фиксации патрона, в котором крепится сверло.

Конструкция вертикально-сверлильного станка

Существуют модели станков с разными видами столов.

Иногда столом служит верхняя часть опорной плиты, а иногда двигающийся по стойке дополнительный подъемный стол. В некоторых станках такой подвижный стол может крутиться вокруг вертикальной оси.

Все столы имеют несколько пазов: один из них, центральный, необходим при создании сквозных отверстий, чтобы сверло не повредилось о поверхность. Пазы с краю служат местом крепления различных зажимных устройств.

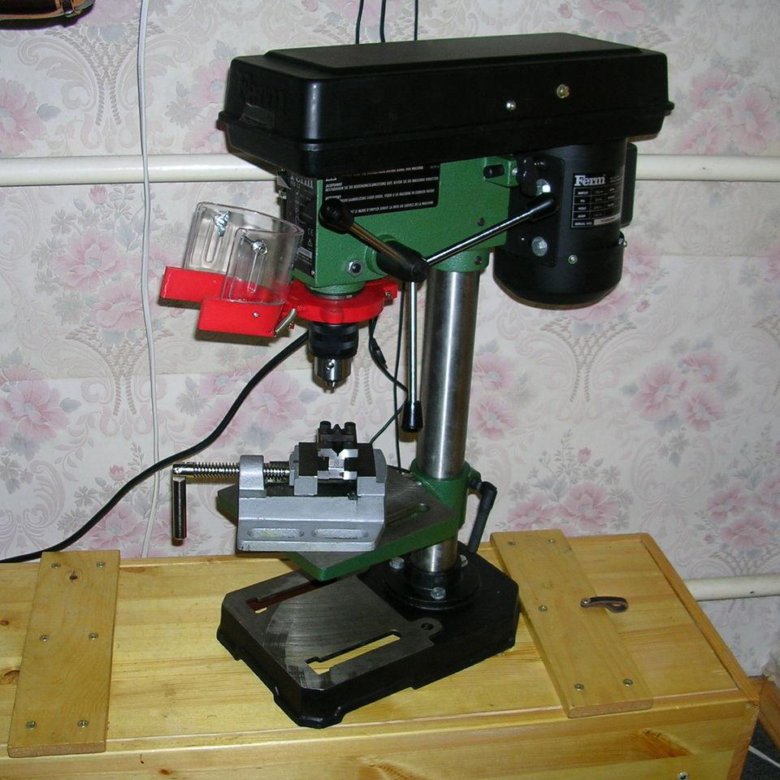

Столик с пазами

Заботясь об удобстве работы операторов, производители могут включить в комплект поставки сверлильных станков дополнительные устройства. Одно из них — это механизм регулировки глубины сверления. Он работает с помощью ручного рычага, который закрепляет сверло на нужной высоте. Для предохранения пользователя от травм, то есть от летящего металла или деревянной стружки, в комплект закладывают специальные защитные экраны.

Принцип действия и сфера использования сверлильных станков

В своем большинстве станки для вертикального сверления можно увидеть на промышленных предприятиях, они обладают широкой функциональностью. Бытовые вертикальные сверлильные станки, хотя и менее функциональны, но незаменимы во многих случаях. Именно на примере их конструкции нам будет удобно рассмотреть принцип работы этих агрегатов.

Основные операции, которые и обеспечивает вертикально-сверлильный станок — это два движения шпинделя: вертикальное и вращательное. Поэтому, собственно, станок и называется вертикально-сверлильным.

Вращение шпинделя обеспечивает электродвигатель (диапазон мощности от 250 до 1000 Вт для разных бытовых станков), передающий крутящий момент на вал ременной передачи. А за вертикальное перемещение ответственен штурвал — ручка сбоку корпуса.

Патрон бытового сверлильного станка

Чтобы начать сверление, следует с помощью специального ключа установить насадку в патрон, похожий на зажимное устройство, которое бывает в ручной дрели. Патрон позволяет применять сверла диаметром до 12 мм, но минимальный размер сверла (до 3 мм диаметром) не все устройства зажимают, учтите это при выборе.

Скорость вращения шпинделя можно регулировать, но только вручную. Валы ременной передачи имеют шкивы со ступеньками разных диаметров. Перекидывая ремень на шкивах с одной канавки на другую при выключенном двигателе, мы можем получать большую или меньшую скорости в пределах 450-3000 об/мин.

Ременная передача

В зависимости от модели станка сверлить можно детали разной высоты: от 20 до 90 мм. На это влияет высота стойки, а, следовательно, расстояние, на которое может перемещаться сверлильная головка. Зафиксировать ее можно рукояткой и фиксирующим винтом.

Важным параметром для технологических операций на станке является вылет сверла — расстояние между стойкой и осью сверлильной насадки. Стандартный вылет сверла для бытового инструмента 10-20 см, но желательно чтобы он был максимальным.

Подпружиненная рукоятка подачи

Принцип действия также предусматривает вертикальное движение сверла с помощью подпружиненной рукоятки. Такая функция облегчает и ускоряет работу оператора, поскольку после перемещения сверла рукояткой, она автоматически возвращается в прежнее положение. Существуют модели станков, на которых возможно производить нарезание резьбы в отверстии, благодаря оснащению электродвигателем с реверсивным запуском.

Разновидности моделей современных сверлильных станков и машин

Сегодня производители, шагая в ногу со временем, поставляют на рынок великое множество моделей вертикально-сверлильных механизмов самых разных конструкций и предназначений. Это могут быть машины для сверления отверстий не только в металле и дереве, но и в других материалах. Например, для кирпича, железобетона и бетона создана машина DIAM N-254, которая проделывает отверстия от 25 до 254 мм диаметром. Ее часто применяют при разводке вентиляционных и сантехнических труб, в электромонтажных работах. Это многофункциональная современная машина с мощным электродвигателем и множеством особенностей.

Сверлильно-бурильная машина DIAM-N-254

Российский производитель «ЗУБР» поставляет на рынок оборудования сверлильный станок ЗСС-550 с горизонтально перемещающейся головкой, за счет чего можно обрабатывать весьма крупные детали из разных материалов. Это возможно благодаря наличию пяти ступеней регулировки скоростей.

Сверлильный станок ЗУБР ЗСС-550

Сверлильные станки Еinhell немецкой разработки, которые сегодня изготавливаются на современных заводах Китая, имеют усовершенствованный узел крепления сверла: в них применяется патрон быстрозажимного типа. Оператор такого станка значительно экономит время и не пользуется дополнительными ключами.

Сверлильный станок EINHELL

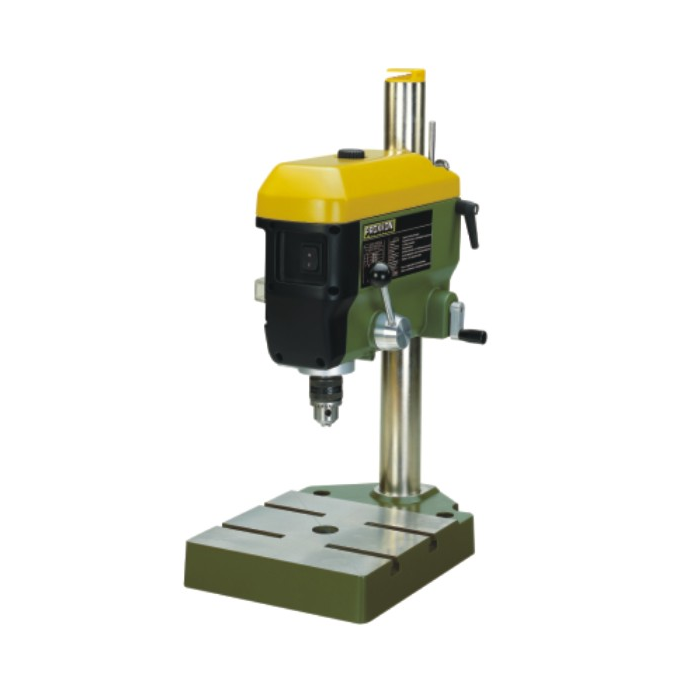

Отлично подойдет для домашнего использования сверлильный станок КАЛИБР СС-13/400А, благодаря его простоте и безопасности в использовании. Вы сможете сверлить с его помощью детали не только из дерева и металла, но и пластмассы с высокой точностью.

Станок КАЛИБР СС-13-400А

Все вышеназванные модели и множество других современных устройств для сверления вы сможете найти в нашем интернет-магазине стройматериалов «Кузьмич24». Кроме сверлильных станков мы предлагаем весь ассортимент обрабатывающего оборудования. Это фрезерные, токарные, шлифовальные, циркулярные, заточные, рейсмусовые станки от известных производителей: «ЗУБР», MAKITA, «БЕЛМАШ», JET, PATRIOT, STURM и многих других.

Ваш Кузьмич.

Сверлильные станки – Детали, типы и применение

Существует множество различных типов сверлильных станков, каждый из которых разработан для конкретного применения. Ниже перечислены некоторые из наиболее распространенных типов сверлильных станков:

1. Сверлильный станок с ЧПУ

Сверлильный станок с ЧПУ (ЧПУ) механически подобен стандартному сверлильному станку. Однако он автоматически управляется с помощью компьютера, который интерпретирует набор машиночитаемых инструкций, называемых G-кодом. Сверлильный станок с ЧПУ более точен и предлагает повышенную производительность по сравнению со стандартными ручными станками.

2. Чувствительный сверлильный станок

Чувствительный сверлильный станок предназначен для малообъемного бурения отверстий малого диаметра. Скорость подачи этих станков регулируется вручную путем поворота колеса, которое вгоняет инструмент в заготовку. Его называют «чувствительным сверлильным станком», потому что опытный оператор точно настроен на ощущение работы под дрелью и может вручную контролировать точную величину давления, которое он прикладывает для завершения операции сверления.

3. Радиально-сверлильный станок

Шпиндель радиально-сверлильного станка установлен на стреле, которая может вращаться вокруг колонны, а также позволяет сверлильной головке, шпинделю и подающему механизму двигаться радиально вдоль стрелы. Этот станок позволяет оператору сверлить в различных местах без необходимости перемещать заготовку.

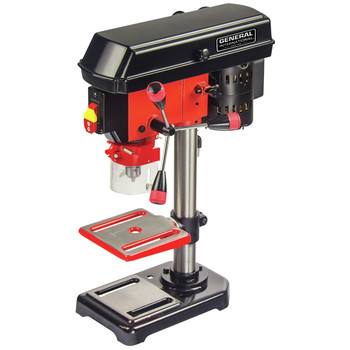

4. Вертикально-сверлильный станок

Вертикально-сверлильный станок похож по конструкции на чувствительный сверлильный станок, но более надежен. Обычно он имеет силовую подачу, которая автоматически погружает инструмент в заготовку. Вертикальные сверлильные станки лучше подходят для тяжелых условий эксплуатации.

5. Многорядный сверлильный станок

Многорядный сверлильный станок имеет несколько независимых колонн, каждая из которых имеет собственный привод и шпиндель, установленные на общем основании. Эти машины обычно используются, когда необходимо выполнить несколько последовательных операций, например, сверление, а затем нарезание резьбы. С другой стороны, многошпиндельная дрель обычно предназначена для одновременного сверления нескольких отверстий.

6. Станок для глубокого сверления

Станки для сверления глубоких отверстий обычно используются для сверления отверстий с отношением диаметра к глубине не более 20:1. Станки для глубокого сверления обычно ориентированы горизонтально, чтобы более крупные заготовки могли лежать на боку, и требуют подачи охлаждающей жидкости под высоким давлением к поверхности резания для вымывания стружки из отверстия.

7. Многошпиндельный сверлильный станок

Многошпиндельный сверлильный станок предназначен для одновременного сверления нескольких отверстий в одной заготовке, повторяя одну и ту же схему отверстий для каждой детали. Эти машины идеально подходят для массового производства идентичных деталей. Станки для группового бурения имеют аналогичные возможности и являются более гибкими в плане возможностей.

8. Портативный сверлильный станок

Портативный сверлильный станок с ручным управлением. Используется для легких буровых работ. Портативная дрель может питаться от аккумулятора, сжатого воздуха или электрического кабеля, подключенного к настенной розетке. Это идеальная дрель для домашнего использования.

9. Микросверлильный станок

Микросверлильный станок представляет собой небольшой сверлильный станок, подача которого регулируется вручную и предназначен для сверления небольших отверстий с исключительной точностью. Эти станки используются в приложениях, где требуются крошечные точные отверстия, как в случае с электроникой или ювелирным делом.

10. Сверлильный станок револьверного типа

Сверлильный станок револьверного типа имеет несколько инструментов, прикрепленных к вращающейся револьверной головке. Этот тип станков обычно используется для серийного сверления, когда необходимо просверлить много отверстий в одной и той же детали разного размера и глубины. Сверлильный станок револьверного типа просверливает только одно отверстие за раз.

Какие сверлильные станки самые лучшие?

Решение о том, какое из них лучше всего подходит для конкретного применения, может быть затруднено, поскольку на рынке представлено множество различных типов сверлильных станков. Ниже перечислены некоторые распространенные варианты использования и идеальный сверлильный станок для каждой области применения:

Малый объем: Лучшими станками для мелкосерийного использования являются портативные и чувствительные сверлильные станки.
Heavy Duty: Для тяжелого бурения лучшими машинами являются радиальная рука и вертикальная сверлильная машина.
Большой объем: Если требуются большие объемы производства, то для этой работы лучше всего подходят станки с револьверной головкой, несколькими шпинделями и групповыми сверлильными станками.

Необходим ли сверлильный станок?

Да, сверлильный станок необходим в каждой мастерской. Большинству мастерских как минимум нужна портативная дрель и чувствительный сверлильный станок.

Каковы типы и области применения сверлильных станков?

Знания

Сверлильный станок — это станок, используемый в основном для проделывания круглых отверстий или забивания крепежных деталей. Сверлильный станок используется для процесса сверления, а также является технологией обработки, часто необходимой в производственном производстве.

Опубликовано: 25 марта 2020 г.

Какие существуют типы сверлильных станков?
Каковы области применения сверлильных станков?

Какие типы сверлильных станков существуют?

Сверлильный станок (также известный как сверлильный станок) предназначен для вырезания отверстий в металле, дереве или других материалах. При этом сверлильный станок является незаменимым оборудованием для машиностроения и различных ремонтных предприятий. По назначению и структуре в основном делится на следующие категории:

Портативный сверлильный станок
Портативные сверлильные станки используются для сверления небольших отверстий и обычно используются во всей мастерской. Этот тип сверлильного станка управляется рукой, а заготовка, в которой должно быть просверлено отверстие, удерживается в тисках.

Чувствительный сверлильный станок
Скорость стола и шпинделя и механизм подачи можно перемещать вертикально на колонне для обработки заготовок малого и среднего размера. Чувствительные сверлильные станки бывают напольного и настольного типа; он может позволить оператору чутко чувствовать давление, необходимое для бурения, и эффективно регулировать прилагаемое давление.

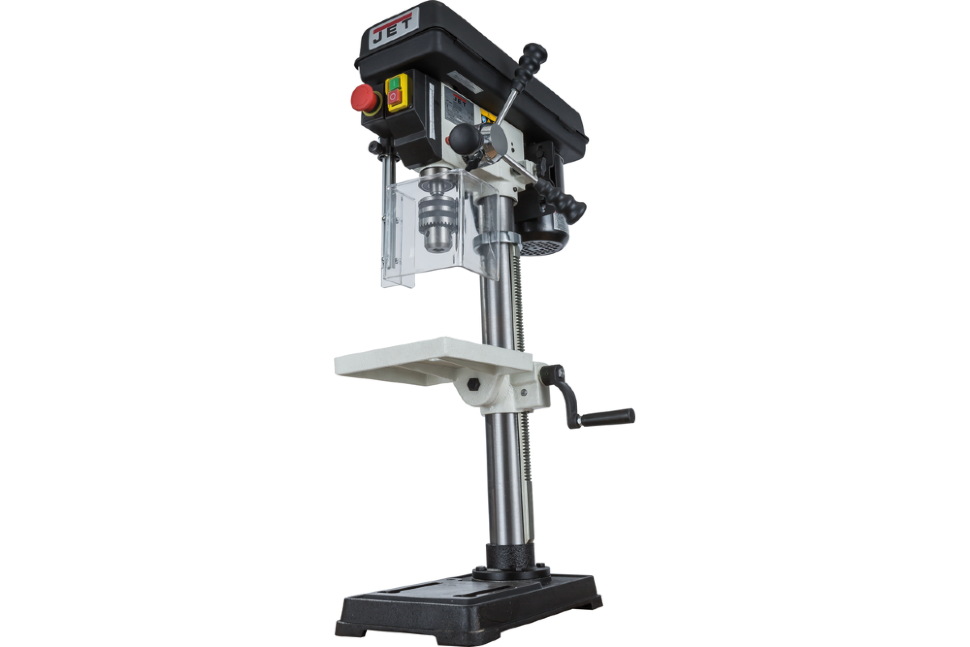

Вертикально-сверлильный станок
Этот тип станка используется для сверления отверстий среднего и большого размера, которые больше по размеру и прочнее по сравнению с чувствительным сверлильным станком. Существуют различия между двумя типами вертикально-сверлильных станков в зависимости от типа используемой колонны, включая круглую колонну и коробчатую колонну.
Радиально-сверлильный станок
Скорость шпинделя и механизм подачи можно перемещать на радиальном рычаге, радиальный рычаг можно вращать и поднимать, а заготовка будет зафиксирована. Он подходит для обработки больших, тяжелых и пористых заготовок и широко используется в машиностроении.
Станок для группового сверления
Станок для группового бурения может сверлить отверстия одинакового или разного размера одновременно или в разное время благодаря тому, что в нем установлено несколько сверлильных головок. Таким образом, особенность этого станка в том, что он может просверлить огромное количество отверстий за одну и ту же эффективную работу.
Многошпиндельный станок
Этот тип станка похож на станок для многоцелевого сверления, который также может просверливать множество отверстий за один раз, но все отверстия выполняются в одних и тех же заготовках и имеют одинаковое количество заданий.

Станок для глубокого сверления
Специализированный станок, который используется для сверления глубоких отверстий, таких как глубокие отверстия стволов и шпинделей станков.
