Рельсосверлильный станок — это устройство, которое в настоящее время является необходимым инструментом в железнодорожной сфере деятельности. Основное предназначение этого агрегата состоит в том, чтобы делать отверстия, необходимые для вставки стыковых болтов, использующихся для соединения путей.

Общее описание станка

Чаще всего данные устройства используют во время проверок или ремонта железнодорожных путей. Также они могут использоваться во время строительства новых дорог. Если говорить в общем о таких устройствах, то изобретены они были достаточно давно, в начале 19 века, но тогда эти приборы были ручного типа.

С развитием технологий к настоящему моменту ручных устройств уже не осталось. Используются либо электрические приводы, либо двигатели внутреннего сгорания. Естественно, что оборудование обладает определенной технической характеристикой, а также своим принципом работы. К примеру, если марка стали рельсов относится к закаленным или легированным, то необходимо использовать оборудование, мощность двигателя которого, составляет 1,7 кВт.

К тому же этот привод должен быть от электрического двигателя. Еще одна важная часть устройства такого типа рельсосверлильного станка заключается в том, что его рама должна быть максимально усилена, а также он должен иметь такие дополнительные элементы, как мотор-редуктор и специальный подающий механизм.

Технические параметры прибора

Если марка стали рельсов относится к группе незакаленных, то можно использовать оборудование со следующими техническими параметрами:

• Мощность электрического двигателя должна быть 0,75 кВт.
• В качестве основного источника питания может использоваться обычная электрическая сеть. Однако стоит отметить, что возможно использовать питание и от передвижных электрических станций.
• Если говорить о скорости сверления, то оно также будет зависеть от качества стали. К примеру, если нужно сделать отверстие с диаметром 35 мм в рельсах Р20, то придется затратить 2 минуты, а в рельсах марки Р75 — 3 минуты.
• Необходимо также отметить, что вес самого рельсосверлильного станка довольно высок — 38 кг.

Устройство и функционал оборудования

Кроме того, что этот агрегат используется для просверливания отверстий, он также выполняет еще пару функций. Первое действие — это двустороннее снятие фасок, а второе — это повышение прочности металла в месте сверления, которое осуществляется за счет внутренней раскатки отверстия.

Тут важно понимать, что все три операции выполняются одним рельсосверлильным станком. Для этого используются несколько быстросъемных оправок. В каждой из таких оправ крепится один из необходимых инструментов, предназначенный для выполнения одной из операций.

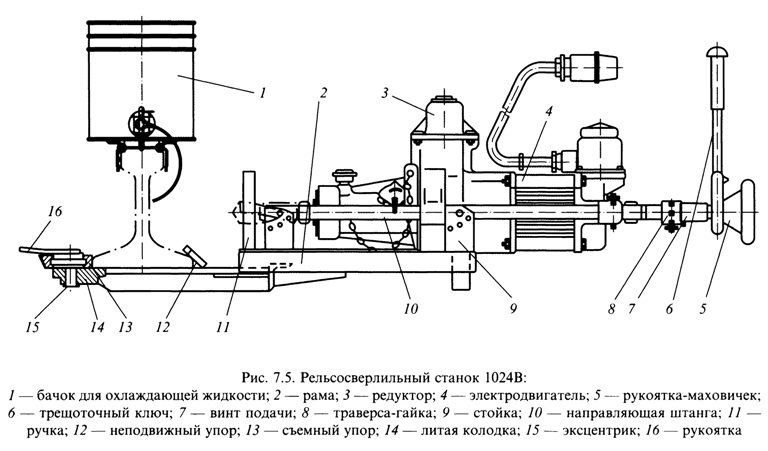

Если говорить об общем устройстве станка, то он имеет три основных элемента: сверло, раскатник и фаскосъемник. Все сверла, использующиеся в таких станках, изготавливаются из быстрорежущей стали либо же имеют специальные съемные пластины, изготовленные из твердых сплавов.

Общий принцип работы

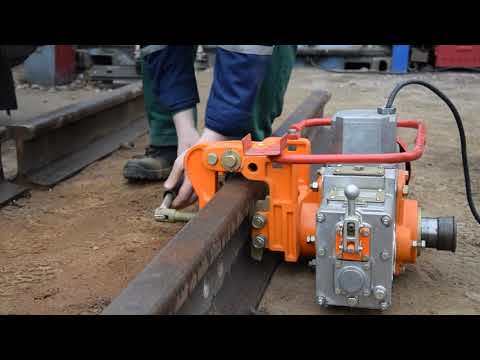

При ремонте железнодорожных путей или прокладке новых используется одна и та же схема работы. Она будет отличаться лишь в том случае, если марка стали, используемая при изготовлении путей, будет относиться к разным группам.

Если говорить о работе с незакаленной сталью, то можно успешно применять более простой инструмент с облегченной конструкцией. Прежде чем начать процесс сверления, станок устанавливается на рельсу, выбирается место под монтаж болта, после чего оборудование закрепляется на месте. Крепление устройства осуществляется к подошве самой рельсы. Далее сверло помещается в специальный регулируемый конус, который позволяет использовать расходуемый элемент с разными размерами.

У установки имеется ручной винтовой механизм с ограничителем, который предназначен для смены степени нажима. Для того чтобы избежать перегрева сверла во время работы, на головку рельса ставится бочек с охлаждающей жидкостью. Вода поступает на необходимый участок либо самотеком, либо принудительно.

Модель станка СТР1

Устройство рельсосверлильного станка СТР1 позволяет использовать его для работ с объемно-закаленными и незакаленными рельсами. Масса данного агрегата довольно велика — 40 кг.

Данное оборудование предназначается для выполнения таких операций, как:

• непосредственное сверление отверстий под стыковые болты;
• снятие фасок с обеих сторон рельса;
• повышение прочности просверленных отверстий, при помощи раскатки.

Также стоит отметить, что установка и съем станка осуществляются довольно быстро посредством использования верхнего захвата. Одна из довольно удобных особенностей работы с этим устройством заключается в том, что в момент завершения сверления, шпиндель установки переходит в начальное положение, что влечет за собой автоматическое выключение.

Это также относится и к одному из преимуществ этого агрегата, вместе с тем, что имеется возможность работы вместе с рельсами, уже уложенными, в один путь.

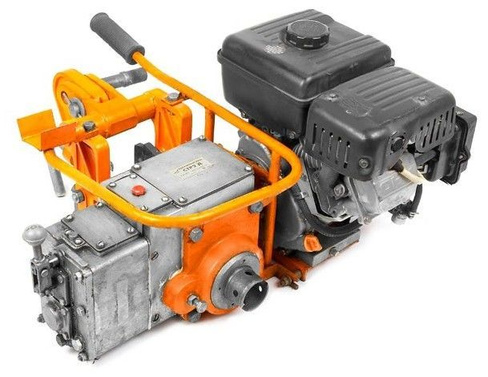

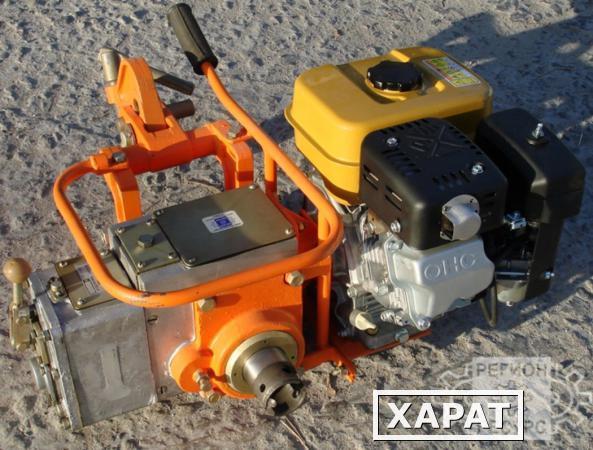

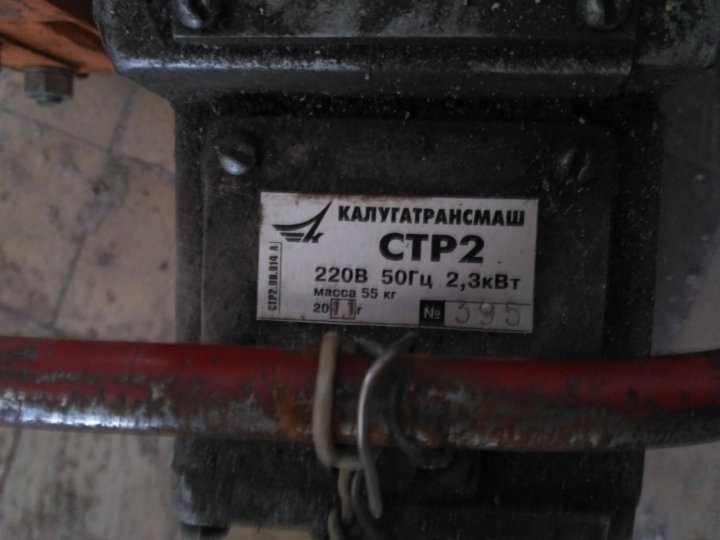

Модель станка СТР2

Рельсосверлильный станок СТР 2 обладает мощным электродвигателем в 1,75 кВт, что дает возможность эксплуатировать его во время работ с закаленными и легированными рельсами. Диаметр сверления отверстий у таких устройств — 36 мм. Как и другие приборы, модель СТР2 используется не только для сверления, но и для раскатки, а также снятия фасок.

Если говорить о времени, которое требуется инструменту, чтобы выполнить все три операции, то это не более 3,5 минуты. Также важная особенность устройства этого станка в том, что он является универсальным в плане подбора диаметра сверла. Использовать инструмент можно как в полевых условиях, так и в стационарных. Стоит отметить, что не все модели снабжаются электрическими двигателями.

Если заказчик сделает специальный заказ, то есть возможность смены на двигатель внутреннего сгорания. Так же, как и модель СТР1, рельсосверлильный станок СТР 2 — это устройство, которое автоматически выключается после завершения работы. Масса данного агрегата составляет примерно 55 кг.

Модель станка РСМ1М

Если сравнивать эту модель станка с предыдущими, то он является наиболее громоздким и тяжелым. Габаритные размеры равны 900х482х410 мм, а его масса — 58 кг.

Из особых возможностей оборудования можно выделить то, что здесь имеется ускоренный подвод сверла с последующим переключением на ручную подачу. Также есть и ускоренный отвод сверлильного элемента.

Тип двигателя для данной модели — это электродвигатель с мощностью в 1,7 кВт. Однако, как и в случае с СТР2, имеется возможность замены на двигатель внутреннего сгорания по заказу покупателя. Руководство по эксплуатации рельсосверлильного станка РСМ1М обязательно к прочтению перед использованием оборудования. В основном это требуется из-за того, что подвод сверла здесь ускоренного типа, а мощность — достаточно велика.

Сверла железнодорожные для сверления отверстий в объемно закаленных рельсах d22-d36

Наша компания ООО «АЛЬЯНС» предлагает к поставке сверла железнодорожные для сверления отверстий диаметрами 22 мм, 28 мм, 36мм в объемно закаленных рельсах на рельсосверлильных станках СТР-1, СТР-2, СТР-3, РСМ-1М и МП6-1515

Предлагаем сверла укороченные повышенной жесткостью с механическим креплением сменных многогранных твердосплавных пластин МС 138-146

• сверло 22 мм с цилиндрическим хвостовиком с механическим креплением пластин и подводом СОЖ
• сверло 28 мм с цилиндрическим хвостовиком с механическим креплением пластин и подводом СОЖ
• сверло 36 мм с цилиндрическим хвостовиком с механическим креплением пластин и подводом СОЖ

• сверло 50 мм с цилиндрическим хвостовиком с механическим креплением пластин и подводом СОЖ
• сверло 55 мм с цилиндрическим хвостовиком с механическим креплением пластин и подводом СОЖ
• сверло 60 мм с цилиндрическим хвостовиком с механическим креплением пластин и подводом СОЖ

Сверла с механическим креплением сменных многогранных твердосплавных пластин (МС-146), в том числе с однослойным или многослойным износостойким покрытием, предназначены для сверления отверстий на станках с ЧПУ, автоматических линиях и агрегатных станках, удовлетворяющих установленным для них нормам точности и жесткости, с мощностью привода 7. ..30 кВт. Радиальная жесткость системы «станок-приспособление-инструмент-деталь» (СПИД) должна быть не менее 8000…15000 Н/мм в зависимости от диаметра сверла.

Сверла выпускаются с цилиндрическим хвостовиком, имеют внутренний подвод СОЖ и оснащены фиксируемыми винтами двумя пластинами с центральным отверстием.

При установке сверл на станке с применением специальных переходных патронов и устройств для подвода СОЖ, возможны следующие конструктивные варианты.

1. Вращающееся сверло — подвод СОЖ осуществляется через специальное съемное кольцо.
2. Невращающееся сверло — подвод СОЖ осуществляется через ниппель.

Установку сверла в невращающемся варианте можно производить без специального переходного патрона — непосредственно за цилиндрический хвостовик с подводом СОЖ через ниппель.

Применение сверл позволяет получать не только отверстия номинального диаметра, но и производить растачивание при радиальном смещении сверла, а также зенкерование.

Большим преимуществом является возможность сверления при засверловке по косой, выпуклой или вогнутой поверхностям. При использовании сверл с твердосплавными пластинами, производительность возрастает в 2…2,5 раза по сравнению со стандартными сверлами из быстрорежущей стали.

В качестве смазочно-охлаждающей жидкости при работе сверл применяется 5% раствор эмулсола в воде (ГОСТ 1975-75) с расходом 20…60 л/мин и давление 0,2 МПа. СОЖ в виде струй отражается от дна отверстия, охлаждает режущие кромки и транспортирует стружку по стружечным канавкам.

Сверла с механическим креплением сменных многогранных твердосплавных пластин укороченные,
повышенной жесткости, для рельсосверлильных работ ТУ2.035.1143-93

Сверла укороченные повышенной жесткости с механическим креплением сменных многогранных твердосплавных пластин диам. 22, 36 мм предназначены для сверления отверстий глубиной до одного диаметра в деталях из легированной и закаленной стали, на станках с ЧПУ, специальных станках и автоматических линиях.

Большим преимуществом является применение сверл повышенной жесткости при сверлении отверстий в объемно-закаленных железнодорожных рельсах на переносных станках типа СТР-1, СТР-2, СТР-3, РСМ-1м, 3023, 3028

как в стационарных, так и в полевых условиях, а также на специальных рельсорезных — сверлильных станках типа МП6-1515.

Внимание! Во время работы периодически проверять затяжку винтов. Смену или поворот пластин осуществлять в холодном состоянии, при этом тщательно очищать посадочное гнездо пластины от стружки и металлической пыли.

При сверлении должна быть обеспечена надежная защита от разбрызгивающейся СОЖ, сходящей стружки, диска, образующегося в момент выхода сверла.

Материал пластин — твердый сплав групп применения МТ-2 (МС 146, МС 1460, МС-1465), PT40 с износостойким напылением

• пластина для сверла 22 мм — WCMX050308 (2008-9156)
• пластина для сверла 36 мм — WCMX06T308 (2008-5055)

Сверла с напайной твердосплавной пластиной Т5К10, Т15К6, ВК8 укороченные для рельсосверлильных работ ТУ2.035.636

• сверло с цилиндрическим хвостовиком 22 мм Т15К6
• сверло железнодорожное 22,0 ц/х с напайной твердосплавной пластиной Т5К10
• сверла ж/д 22 с цилиндрическим хвостовиком ВК8
• сверло с цилиндрическим хвостовиком 36 мм Т15К6
• сверло железнодорожное 36,0 ц/х с напайной твердосплавной пластиной Т5К10
• сверла ж/д 36 с цилиндрическим хвостовиком ВК8
• сверло с коническим хвостовиком 22 мм Т15К6, Т5К10, ВК8
• сверло с коническим хвостовиком 36 мм Т15К6, Т5К10, ВК8

         ООО «Альянс» г. Ярославль предлагает оптовые поставки пластин для сверла с механическим креплением твердосплавных пластин МС:

• Пластина WCMX050308 МС2210 с точечным стружколомом, с отверстием 3,4 мм для сверла 22-28мм с мехеханическим креплением пластин 2008-9156 (ломанный треугольник)
• Пластина WCMX050308 МС146 с точечным стружколомом, с отверстием 3,4 мм для сверла 22-28мм с мехеханическим креплением пластин 2008-9156 (ломанный треугольник)
• Пластина WCMX050308 МС1465 с точечным стружколомом, с отверстием 3,4 мм для сверла 22-28мм с мехеханическим креплением пластин 2008-9156 (ломанный треугольник)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 3,4 мм WCMX050308 МС146 для сверла ф 22-28мм с мех.кр.пл. 2008-9156 (ломанный треугольник)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 3,4 мм WCMX050308 МС1465 для сверла ф 22-28мм с мех.кр.пл. 2008-9156 (ломанный треугольник с напылением)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 3,7 мм WCMX06T308-37 МС146 для сверла ф 36мм с мех. кр.пл. 2008-5056 (ломанный треугольник)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 3,7 мм WCMX06T308-37 МС1465 для сверла ф 36мм с мех.кр.пл. 2008-5056 (ломанный треугольник с напылением)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 4,4 мм WCMX06T308-44 МС146 для сверла ф 36мм с мех.кр.пл. 2008-5056 (ломанный треугольник)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 4,4 мм WCMX06T308-44 МС1465 для сверла ф 36мм с мех.кр.пл. 2008-5056 (ломанный треугольник с напылением)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 4,4 мм WCMX08T308-44 МС121-118 для сверла ф 50-60мм с мех.кр.пл. 2008-5073 (ломанный треугольник)
• Пластина 6-гр.с точеч.стружколомом внутр.Ф 4,4 мм WCMX08T308-44 МС221-259 для сверла ф 50-60мм с мех.кр.пл. 2008-5073 (ломанный треугольник)
