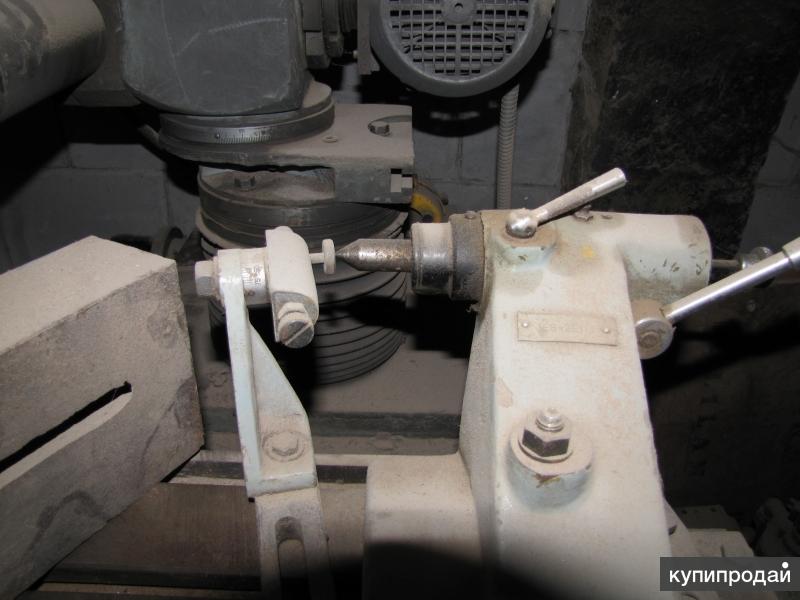

Универсально-заточный станок 3Е642
Станок выполняет заточку или доводку режущего инструмента, изготовленного из твердого сплава, инструментальной стали или минералокерамики. Достоинство инструмента из твердого металлокерамического соединения, в отличие от быстрорежущей стали, в большом содержании вольфрама и высокой термостойкости. Заточка производится абразивными, алмазными и эльборовыми кругами.
Кроме того, станок выполняет следующие шлифовальные работы:
- наружное и внутреннее круговое шлифование;
- плоское шлифование.
Определяющие характеристики заточного станка 3Е642:
- большие технологические показатели при компактных габаритах;
- без зазорный привод стола от маховика;
- литая станина, позволяющая уменьшить колебания при обработке детали и повысить точность обработки;
- допустимость установки на станке системы отсоса пыли;
- возможность доукомплектования большим перечнем дополнительных приспособлений, необходимых для реализации технического задания, в частности, для закрепления заготовок;
- установка на станок синусной плиты;
- разворот двигателя шлифовального круга в сторону, противоположную шпинделю, позволяет весомо ускорить переналадку, увеличить технологические возможности.
Важной составляющей для станка 3Е642 является возможность установки на нем широчайшего ряда приспособлений, что позволяет обрабатывать практически любой режущий инструмент.
Видео универсально-заточный станок 3Е642
Ссылки
Техническое предложение
Параметры, отмеченные (*), указываются на этапе согласования Технического задания
| Показатели изделия, обрабатываемого на станке: | |
| Размеры устанавливаемой заготовки | диаметр изделия, устанавливаемого в центровых бабках, мм 250
длина изделия, устанавливаемого в центровых бабках, мм 630 длина обрабатываемой поверхности, мм 450 |
| Показатели инструмента, устанавливаемого на станке: | |
| Размеры устанавливаемого круга, мм | диаметры устанавливаемого шлифовального круга типа 1
по ИСО 525-86 (ГОСТ 2424-83),мм 200 остальных типов, мм 150 |
| Показатели силовой характеристики станка: | |
| Мощность привода главного движения, кВт | 0,71/0,85 |
| Показатели точности и шероховатости: | |
| Точность и шероховатость обработки образцов — изделий: | Класс точности станка по ГОСТ 8-82 В
Шлифование торцом абразивного круга, мкм Ra < 0.  32
Шлифование торцом алмазного круга, мкм Ra < 0.08 |
| Размерные характеристики: | |
| Габаритные размеры (ДхШхВ), мм | 1380х1940х1550 |
- ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ на поставку станка 3Е642 (220.13KB)
Ваше имя:
Ваш отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!
Рейтинг Плохо Хорошо
Шлифовальные и доводочные, полировальные и заточные станки : Универсальный заточный станок 3Е642
Вернуться к: Шлифовальные и доводочные, полировальные и заточные станки
Max размеры обрабатываемых изделий: 630 х 250 мм
Задать вопрос по товару
Витебский завод заточных станков
Описание
Универсальный заточной станок 3Е642 предназначен для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т.
д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Заточные станки 3Е642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.
Узнайте о цене, состоянии и условиях покупки этого заточного станка, отправивив запрос «Задать вопрос по товару» вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся заточных станках бу.
Технические характеристики станка 3Е642:
