Станок вертикально сверлильный настольный 2м112 цена: Настольно-сверлильный станок 2М112 — цена, отзывы, характеристики с фото, инструкция, видео

Настольно-сверлильный станок 2М112 — цена, отзывы, характеристики с фото, инструкция, видео

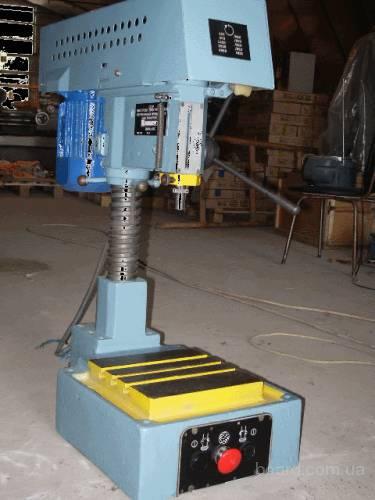

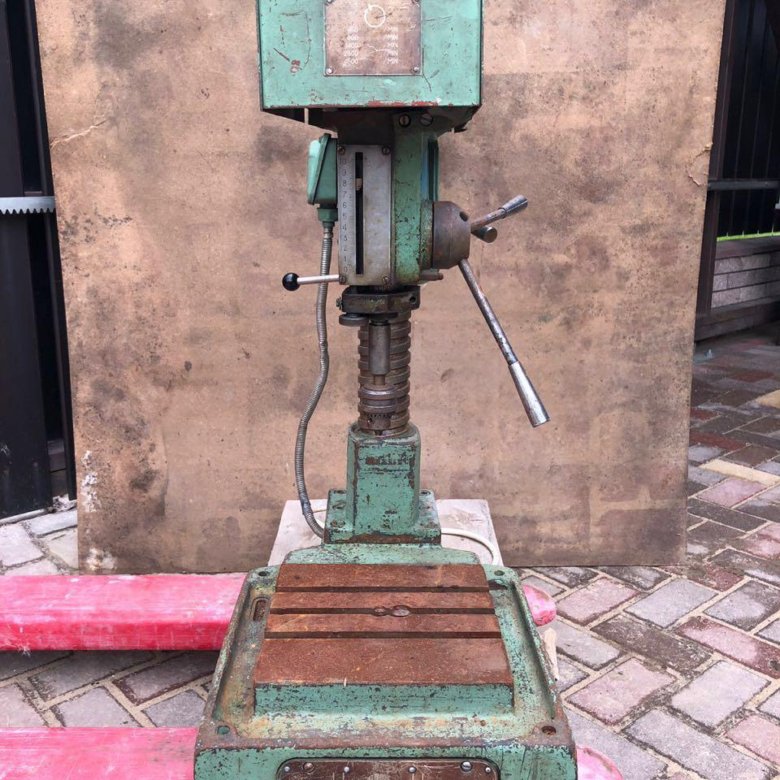

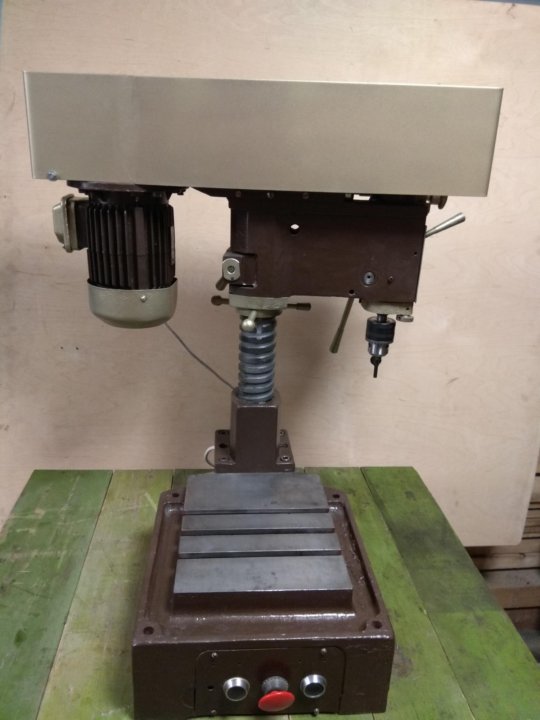

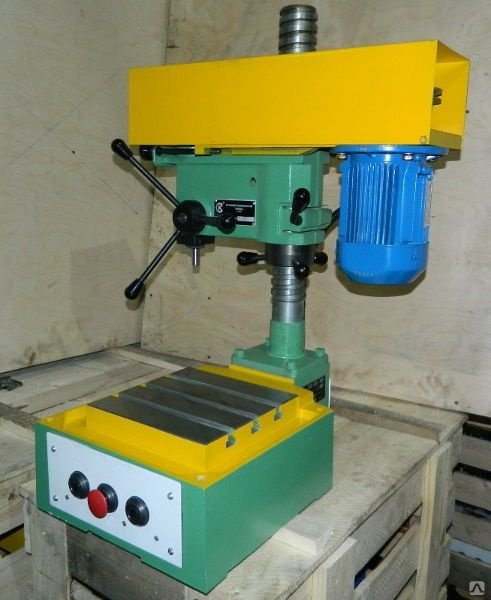

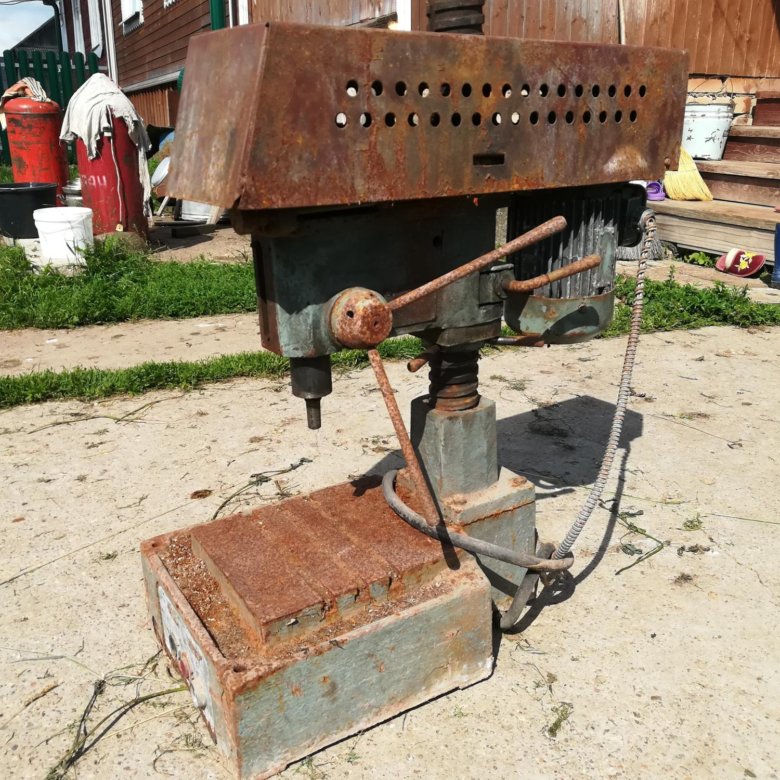

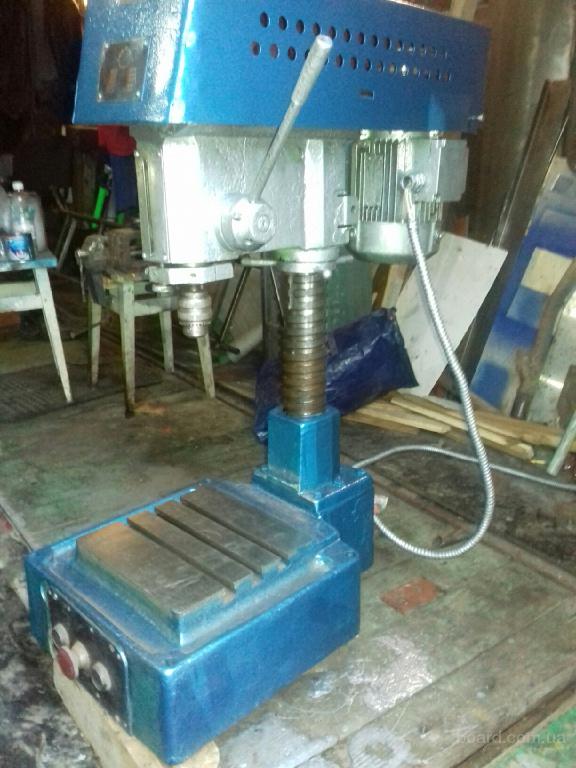

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов — дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

• сверление
• рассверливание, растачивание
• зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Характеристика	Значение
Максимальный диаметр сверления, мм.	12
Диапазон нарезаемой резьбы	—
Конус шпинделя	B18 (ГОСТ 9953-82)
Ход шпинделя, мм.	100
Диапазон частот вращения шпинделя, об./мин.	450 — 4500
Количество скоростей вращения шпинделя	5
Диапазон подач шпинделя, мм. /об.	ручная
Расстояние от оси шпинделя до колонны, мм.	190
Наибольшее расстояние от торца шпинделя до плиты, мм.	50 — 400
Размер рабочей поверхности плиты, мм.	200 х 250
Мощность привода главного движения, кВт	0,55
Класс точности	Н
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	795 x 370 x 950; (920 х 540 х 1000 в упаковке)
Масса, кг.	120; (140 брутто)

Стандартная комплектация станка:

• Станок в сборе;
• Патрон сверлильный ПС16В18;
• Руководство по эксплуатации.

Дополнительная оснастка (поставляется за отдельную плату):

• Тиски станочные чугунные неповоротные 7200-0209-02;
• Тиски станочные чугунные поворотные 7200-0210-02;

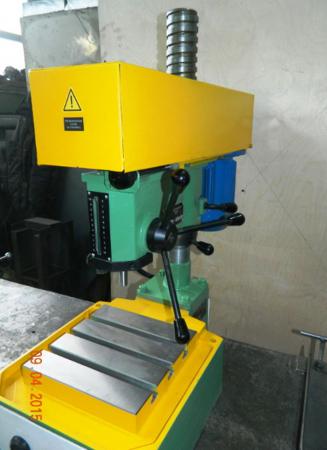

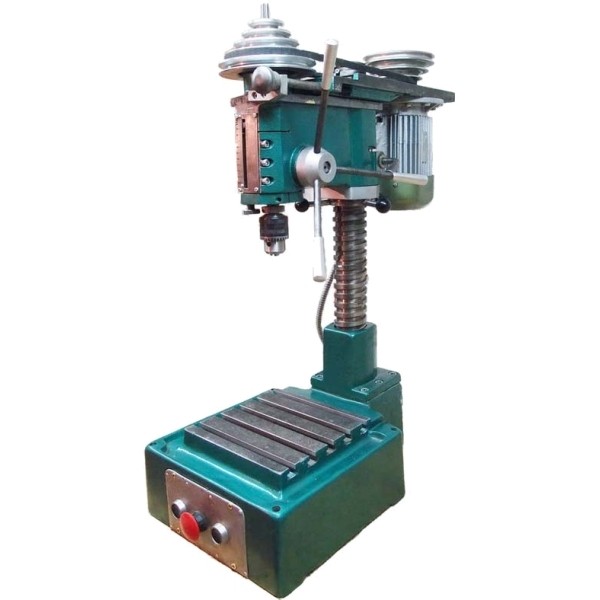

2М112 Настольно-сверлильный станок

Завод ПромСтройМаш является непосредственным производителем 2М112 Мы производим и продаём Настольно-сверлильный станок 2М112 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. 2М112 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить 2М112 вы можете непосредственно у нас или у наших дилеров.Диаметр 12мм, Вылет шпинделя 190мм

Технические характеристики 2М112

Макс. диаметр сверления в стали 45 ГОСТ 1050-88, мм	12
Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны), мм	190
Размер конуса шпинделя наружный по ГОСТ 9953-82	В18
Цена деления лимба, мм	1
Наибольшее перемещение шпинделя, мм	100
Расстояние от торца шпинделя до рабочей поверхности стола/основания, мм	50-400
Размеры рабочей поверхности стола, мм	250×250
Количество Т-образных пазов основания	3
Ширина Т-образных пазов основания, мм	14
Расстояние между Т-образными пазами основания, мм	50
Число скоростей шпинделя	5
Число оборотов, об/мин	450-4500
Подача при сверлении	ручная
Напряжение питания, В	380
Мощность электродвигателя, кВт	0,55
Частота вращения, об/мин.	1500
Габаритные размеры (не более), мм	770х370х880
Габаритные размеры (в упаковке), мм	800x500x900
Масса, кг	130

Стандартная комплектация 2М112

• 2М112.00.001 Настольно-сверлильный станок 2М112
• ПC-16 (315) ГОСТ 8522-79 Патрон сверлильный
• Ключ к патрону
• ГОСТ 1284-89 Ремень приводной
• Тех. документация
  • Акт технического испытания станка 2М112
  • Руководство по эксплуатации станка 2М112 с приложением чертежей изнашивающихся деталей

Дополнительные опции 2М112

Настольно-сверлильный вертикальный станок  2М112 предназначен для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Станок 2М112 не требует никакого сложного ухода и технического обслуживания. Отсчет глубины обработки производится по шкале перемещения шпинделя.

Сверлильный станок 2М112 позволяют выполнить следующие операции:

• сверление
• зенкерование
• развертывание

ВНИМАНИЕ!

Перед пуском сверлильного станка 2М112 необходимо убрать транспортировочную шпонку, фиксирующую бабку шпинделя с колонной

Органы управления настольно-сверлильного станок 2М112

1. рукоятка ручной подачи шпинделя
2. рукоятка натяжения ремня
3. рукоятка для фиксации шпиндельной бабки на колонке
4. рукоятка для перемещения шпиндельной бабки по колонке
5. кнопки управления электродвигателем

Основные узлы настольно-сверлильного станка 2М112

1. колонка
2. рукоятка зажимного устройства шпиндельной бабки
3. привод
4. гайка механизма подъема
5. кронштейн
6. стол
7. защитный кожух
8. шпиндель
9. механизм натяжения ремня

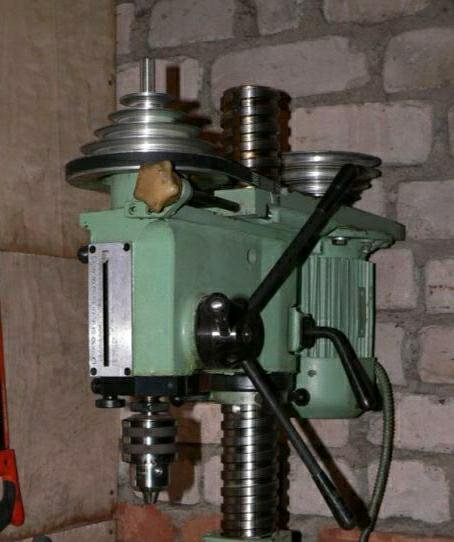

Бабка шпинделя сверлильного станка 2М112

В бабке шпинделя сверлильного станка 2М112 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель. Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Колонка станка 2М112

Колонка настольно-сверлильного станка 2М112 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение.

Шпиндельный узел сверлильного станка 2М112

1. шпиндель
2. гайка
3. подшипники
4. гильза
5. валик шестерни
6. подшипники
7. корпус
8. втулка
9. шкив

Шпиндельный узел настольно-сверлильного станка 2М112 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя клиновым ремнем.

Кинематическая схема настольно-сверлильного станка 2М112

1. гайка
2. колонка
3. рейка гильзы
4. вал-шестерня

№ ступеней	1	2	3	4	5
Положение ремня (обозначение по кинематической схеме)	I	II	III	IV	V
Число оборотов шпинделя при прямом вращении	4500	2500	1400	800	450
Число оборотов шпинделя при обратном вращении	4500	2500	1400	800	450
Наибольший допустимый крутящий момент на шпинделе, кгм	0.103	0.185	0.330	0. 655	1.030
Мощность шпинделя по приводу, кгм	0.45	0.45	0.45	0.45	0.45
Мощность шпинделя по наиболее слабому звену, кгм	0.40	0.45	0.45	0.45	0.45
к. п. д.	0.9	0.9	0.9	0.9	0.9
Наиболее слабое звено	ремень	двигатель	двигатель	двигатель	двигатель

Спецификация зубчатых колес, винтов и гаек станка настольно-сверлильного 2М112

Номер и наименование узла	Подъемный механизм		Шпиндельный узел
Номер вала по схеме	1	1	II	II
Номер детали по схеме	1	2	3	4
Число (зубьев) заходов	1	1	17	13
Модуль, шаг, мм	20	20	2	2
Материал	сталь 45	сталь 45	сталь 45	сталь 45
Ширина обода  Для гаек – ширина, для винтов – наружный диаметр	70	70	25	36
Термическая обработка	улучшение	—-	улучшение	улучшение

Настройка и наладка настольно-сверлильного станка 2М112

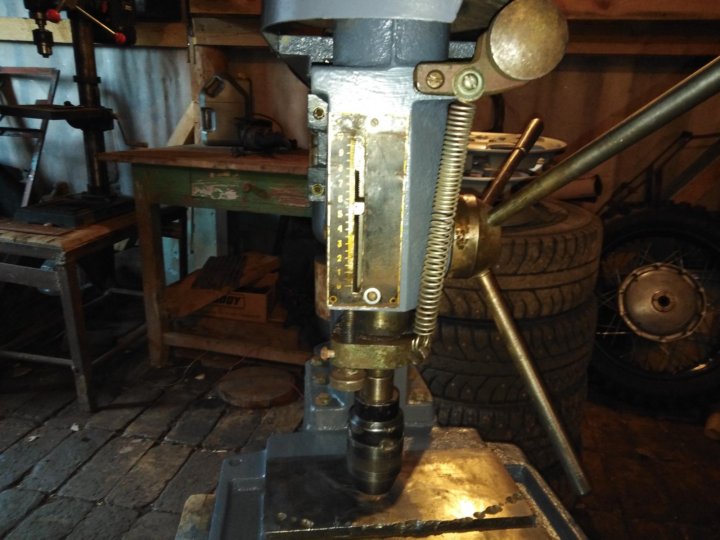

Установка шкалы станка 2М112 на глубину сверления

1. шкала
2. указатель
3. винт
4. гайка

При сверлении отверстий на заданную глубину можно пользоваться упором. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение «0». Поворотом гайки 4 установить заданную глубину сверления.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112

Чтобы можно было перемещать шпиндельную бабку 9 по колонке 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Сверлильный станок 2М112 может быть настроен для сверления отверстий в длинных и крупных деталях, так как имеет возможность поворота шпиндельной бабки на 360° вокруг колонки.

Натяжение ремня сверлильного станка 2М112

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Система смазки сверлильного станка 2М112

№	Места смазки	Режим смазки или смена масла	Марка смазочного материала
1	Шлицевая часть шпинделя	Раз в 2 дня	И-20А
2	Гайка и поверхность колонки	Раз в 7 дней	ЦИАТИМ-203
3	Поверхность соединения подмоторной плиты	Раз в 30 дней	И-20А
4	Шейка вал шестерни шпинделя и фиксатор корпуса на колонке	Раз в 3 дня	И-20А
5	Подшипники гильзы шпинделя и гайки	Раз в 6 месяцев	ЦИАТИМ-203

Транспортировка и распаковка настольно-сверлильного станка 2М112

Для транспортировки станок 2М112 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 опускается по колонке в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112.

Монтаж и установка сверлильного станка 2М112

Установить сверлильный станок 2М112 на деревянном или металлическом верстаке. При установке станок 2М112 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».

Схема расположения и спецификация подшипников качения настольно-сверлильного станка 2М112

№ подшипников по стандарту	180305	180203	180104	8204
ГОСТ	8882-75	8882-75	8882-75	7872-89
Тип шарикоподшипника	радиальный однорядный	радиальный однорядный	радиальный однорядный	упорный однорядный
Место установок узел	Втулка шлицевая	Шпиндель	Шпиндель	Шпиндель
Место установок № вала	1	1	1	1
№ позиции по схеме	1	2	3	4
Кол-во	2	1	1	1



Спецификация

чертежей изнашивающихся деталей настольно-сверлильного станка 2М112



Обозначение детали	Наименование детали	Кол-во	Вес, кг	Материал
2М112. 21.401	Шпиндель	1	0,7	Сталь 40Х
2М112.21 411	Гайка	1	0.068	Сталь 45
2М112.21.418	Рукоятка	1	0,049	Сталь 45
2М112.21.420	Втулка	1	0,05	Сталь 45
2М112.21.416	Пружина	1	0,06	Сталь 65Г
2М112.21.403	Втулка шлицевая	1	0,15	Сталь 40Х

Втулка шлицевая 2М112-01-01-1

Материал: сталь 40Х ГОСТ 4543-71

Шпиндель 2М112-01-02-2

Материал: сталь 40Х ГОСТ 4543-71

Гайка 2М112-01-02-3

Материал: Сталь 45 ГОСТ1050-88

Покрытие – Хим. Окс.прм.



Пружина 2М112-01-08

Материал: Сталь65Г ГОСТ14959-79

Шпилька 2М112-01-04-1

Материал: Ст 3 ГОСТ 380-2005

Покрытие – Хим. Окс. прм.

Втулка 2М112-01-07

Материал: Ст3 ГОСТ 380-2005

Электрооборудование настольно-сверлильного станка 2М112

• Электрооборудование сверлильного станка 2М112 рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц.
• В случае необходимости станок 2М112 с электрооборудованием может быть выполнен по особому заказу на напряжение 220В, 50 Гц.
• Пусковая и защитная аппаратура смонтированы в плите настольно-сверлильного станка 2М112.

Привод станка 2М112

• Для привода шпинделя (Д1) используется двигатель переменного тока  тип  5АИ 71 А4  (0,55 кВт, 1500 об/мин.) IM 3081

Блокировки 2М112

• При вращении двигателя (Д1) в одну сторону включение его в другую сторону невозможно.

Защита настольно-сверлильного станка 2М112

• Электрооборудование станка 2М112 защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.
• Для предотвращения самозапуска электродвигателей применена нулевая защита с использованием контактов магнитных пускателей K1 и К2.

Принципиальная электрическая схема настольно-сверлильного станка 2М112



Спецификация покупного электрооборудования

Обозначение по схеме	Наименование	Кол-во
QFI	Выключатель автоматический ВА47-2916А	1
КМ1, КМ2	Контактор магнитный КМИ 11210	2
М	Электродвигатель:	1
SB1	Кнопка КЕ021 красн.	1
SB2	Кнопка КЕ011 черн.	1
SB3	Кнопка КЕ011 черн.	1

Указания по подключению и обслуживанию электрооборудования сверлильного станка 2М112

1. Станок настольно-сверлильный 2М112 должен быть присоединен к общей системе заземления цеха с помощью специального болта, расположенного на плите станка. Заземление станка и эксплуатация его электрооборудования должны производиться в соответствии с требованиями «Правил технической эксплуатации и безопасности обслуживания электроустановок промпредприятий».
2. При обслуживании, наладке и ремонте электрооборудования станка 2М112 необходимо руководствоваться установленными правилами техники безопасности при электромонтажных работах. Доступ к контактным частям электрических машин и аппаратов разрешается только после отключения станка от сети автоматическим выключателем.
3. Рекомендуется сделать вначале пробный пуск сверлильного станка 2М112 на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
4. Для обеспечения длительной и безаварийной работы сверлильного станка 2М112 необходимо регулярно:
   • очищать от пыли, электродвигатель, пусковую и защитную аппаратуру,
   • очищать от нагара контакты,
   • подтягивать по мере необходимости соединения проводов с аппаратурой.

Соблюдение вышеупомянутых правил обеспечит длительную бесперебойную работу сверлильного станка 2М112 и безопасность обслуживающего персонала

Первоначальный пуск настольно-сверлильного станка 2М112

• Перед первоначальным пуском станка 2М112 должны быть выполнены все указания, изложенные в разделах «Электрооборудование станка» и «Система смазки», относящиеся к первоначальному пуску.
• Затем делается пробный пуск на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. Убедившись в нормальной работе всех механизмов станка, можно приступить к его эксплуатации.
• В первый период после пуска настольно-сверлильного станка 2М112 не рекомендуется работать на максимальных оборотах шпинделя.

Видео 2М112

Видео станка сверлильного 2М112 в цехе

Станок вертикально-сверлильный настольный 2М112: технические характеристики, отзывы

Станок сверлильный 2М112, технические характеристики которого приведены ниже, имеет компактные размеры и функциональные возможности. Это позволяет использовать его в качестве настольного оборудования. Большое значение и качество делают это устройство востребованным в различных отраслях промышленности и прямой конкуренцией среди отечественных и зарубежных аналогов. Рассмотрим подробнее его характеристики, и отзывы потребителей.

Описание

Технические характеристики бура 2М112 позволяют отнести его к оборудованию средней категории вертикально-сверлильного типа. Его производство было начато в 1980 году. За время серийного выпуска агрегат получил признание и популярность. Он особенно популярен в мастерских и на небольших производственных предприятиях. Основное назначение рассматриваемой машины – подготовка молодых специалистов в школах и учебных заведениях по техническим направлениям.

Благодаря своим функциональным возможностям установка может использоваться для следующих целей:

• Сверление отверстий разного диаметра.
• Развёртывание заготовки.
• Детали для развертывания и зенкерования.
• Выполнение внутренней резьбы.

Особенности конструкции

Станок сверлильный 2М112, технические характеристики которого позволяют обрабатывать пластик, металл и дерево, имеет достаточно простую конструкцию. В устройстве агрегата предусмотрена возможность регулировки скорости вращения рабочего патрона в пяти диапазонах. Этот вариант обеспечивается изменением положения на шкивах соответствующей передачи. Глубина бурения во время работы машины регулируется фиксированной скоростью или упорами.

Рекомендуем

Наиболее эффективные методы проращивания семян

Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

Краска световозвращающая. Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,…

Как сделать значок своими руками — варианты изготовления (простые и сложные)

В советское время многие собирали значки, эмблемы, вымпелы. Достать их было непросто. А сегодня, благодаря технологиям, их можно изготовить самостоятельно. Зная, как сделать икону своими руками, можно и сделать оригинальные подарки друзьям, и сделать…

Простота конструкции является основным преимуществом устройства из-за надежности и простоты в использовании. Компактные размеры и малый вес дают возможность транспортировать установку в любое желаемое место. Рассматриваемая техника может монтироваться на поверхности слесарного стола, буровых колонн или столов.

Станок настольно-сверлильный 2М112: технические характеристики

Особенностью данного агрегата является возможность регулировки диаметра просверливаемых отверстий. Согласно инструкции станок может изготавливать раструб диаметром до 12 мм. Этого диапазона вполне достаточно для производственных работ в домашних мастерских. Промышленные аналоги, обеспечивает увеличенный диаметр изготавливаемых отверстий.

Ниже приведены технические характеристики станка сверлильного 2М112:

• Диаметр сверления-12 мм.
• Расстояние падения от оси шпинделя до стойки – от 0 до 400 мм.
• Направляющий элемент вылета – 190 мм
• Ширина рабочей поверхности – 250 мм.
• Количество слотов-3 шт.
• Ход втулки шпинделя – 100 мм
• Количество скоростей – 5.
• Максимальное число оборотов – до 4500 об/мин.
• Тип привода Электродвигатель мощностью 0,55 кВт.
• Длина/ширина/высота – 0,79/0,37/0,95 М.
• Вес – 120 кг.

Функциональные возможности

Станок вертикально-сверлильный 2М112, технические характеристики которого приведены выше, согласно инструкции способен работать на скорости до 4500 об/мин с 5-ступенчатой ​​коробкой передач. Сборка шпинделя относится к классу В-18, регулируется от 0 до 40 сантиметров.

Минимальные габариты станка для удобной эксплуатации должны быть не менее 25 см, оборудованы Т-образными пазами, служащими для крепления деталей или сантехнических тисов. Удобство этого приспособления дополнительно заключается в возможности крепления на специальной подставке, что дает возможность сверления отверстий в торцах заготовок на длину до одного метра. За работоспособность агрегата отвечает электрический двигатель мощностью 550 Вт.

Несмотря на компактные размеры, сверлильный станок 2М112, технические характеристики, фото которого представлены в статье, рассчитан на длительную и интенсивную эксплуатацию. Во многом это связано с простой конструкцией и высоким качеством материалов изготовления.

Устройство управления

Основные узлы агрегатов:

• Рабочие колонны для перемещения шпинделя к шпинделю.
• Зажимное устройство.
• Привод с электродвигателем.
• Подъемный узел передней бабки.
• Основание столешницы.
• Защитный кожух приводного механизма.
• Задняя бабка шпиндельного типа.
• Нотариальный узел для контроля эластичности ремней.
• Кронштейн для крепления основания колонны.

Технические характеристики и особенности сверла 2М112 определяют конструкцию следующих элементов управления:

• Рукоятка механической подачи шпинделя.
• Ручка для натяжения ремня.
• Регулируемая фиксация шпинделя в рабочей колонне.
• Кнопки управления, которые электрически запускают и останавливают приводной двигатель.
• Крепления рычага под двигателем.

Изготовитель рассматриваемого оборудования предусмотрел установку основных деталей в литой корпус из чугуна, что позволило обеспечить надежную защиту деталей от механических деформаций. Для большего комфорта при работе со станком предусмотрена система освещения рабочей зоны обработки.

Плюсы

Технические характеристики дрели 2М112, ремонт очень простой, разработан несколько десятков лет назад. Однако этот агрегат остается популярным до сих пор. Это связано с его надежностью, простотой исполнения и высокой точностью обработки, а также доступной ценой.

Для ремонта или замены деталей на внутреннем рынке легко подобрать отечественные или китайские аналоги. Достоинствами агрегата являются следующие варианты:

• Высокая выносливость, выносливость, возможность эксплуатации в различных климатических зонах.
• Простота обслуживания и эксплуатации оборудования, в том числе ремонта агрегата.
• Ремонтопригодность и наличие запасных частей.
• Мощности электродвигателя достаточно не только для школ и частных домовладений, но и для небольших производственных предприятий.

Безусловно, что наряду с надежностью и практичностью, главным достоинством этой машины является приемлемая цена.

Недостатки

Как и любая технология, устройство имеет ряд недостатков. Среди них пользователи отмечают такие моменты:

• Устаревание устройства.
• Проигрыш агрегата в точности и качестве обработки современным моделям других производителей.
• Снижение эффективности воздействия и эффективности интенсивной работы.
• Кроме того, эта машина по некоторым параметрам уступает современным моделям, в том числе по компактности и надежности, наряду с простотой обслуживания.

Станок сверлильный 2М112: характеристики и отзывы

Параметры технического плана рассматриваемого оборудования указаны выше. Далее мы рассматриваем отзывы клиентов.

Как свидетельствуют отзывы владельцев, данный прибор приобретен в нормальном состоянии, он способен удовлетворить требования частных пользователей и малых производственных предприятий. Несмотря на сравнительно большую массу и габариты, агрегат зарекомендовал себя в основном положительно, особенно на фоне своих китайских собратьев той же ценовой категории.

Потребители отмечают надежность и практичность устройства, а также его ремонтопригодность. Пусть он слегка шумный и немного неудобный, однако рассчитан на многие поколения. При необходимости и бережной эксплуатации этот агрегат может проработать еще несколько десятков лет без особой модернизации.

Заключение

Станок вертикально-сверлильный настольный 2М112 однозначно является одним из лидеров отечественного рынка в своем классе. Соотношение цены, качества и простоты обслуживания – основные причины популярности агрегата среди населения. Помимо использования в школах и колледжах, оборудование хорошо зарекомендовало себя на заднем дворе и на небольших предприятиях. За три десятилетия существования рассматриваемая машина доказала свою эффективность и практичность даже по сравнению с более дорогими зарубежными аналогами.

БЫТЬ: https://tostpost.com/be/hatn-tul-nasc/829-nastol-ny-vertykal-na-sv-draval-ny-stanok-2m112-tehn-chnyya-haraktarys.html

Германия: https://tostpost.com/de/gem-tlichkeit/826-desktop-saeulenbohrmaschine-2m112-technische-daten-bewertungen.html

ES: https://tostpost.com/es/la-comodidad-del-hogar/831-ping-vertical-de-la-m-quina-de-perforaci-n-2m112-especificaciones-los-.html

КК: https://tostpost.com/kk/domashniy-uyut/829-stel-t-k-b-r-ylau-stanogy-2m112-tehnikaly-sipattamalary-p-k-rler.html

PL: https://tostpost.com/pl/komfort-domu/832-tenis-pionowo-frezarka-2m112-dane-techniczne-opinie.html

PT: https://tostpost.com/pt/o-aconchego-do-lar/829-mesa-vertical-furadeira-2m112-caracter-sticas-t-cnicas-do-viajante.html

ТР: https://tostpost.com/tr/domashniy-uyut/835-masa-dikey-sondaj-makinesi-2m112-teknik-zellikler-yorumlar. html

Великобритания: https://tostpost.com/uk/domashn-y-zatishok/831-nast-l-niy-vertikal-no-sverdlil-niy-verstat-2m112-tehn-chn-harakterist.html

Станок сверлильный 2М112: Технические характеристики, паспорт | vseznayko.com.ua

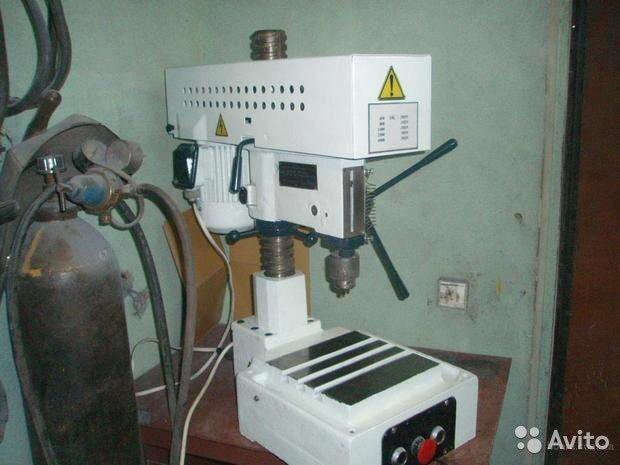

Сверлильный станок 2М112, компактные размеры которого позволяют установить его на поверхность рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает машину этой модели лидером среди аналогичной техники отечественного и зарубежного производства.

Станок малогабаритный настольный сверлильный 2М112

Что такое и где находится станок 2М112

Станок 2М112, относящийся к оборудованию категории вертикального бурения, начал выпускаться в 1980 году. За долгий период своего существования на рынке это устройство приобрело огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и ПТУ, где проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять ряд технологических операций:

• сверление отверстий;
• развертывание;
развертывание
• ;
• зенкерование;
• нарезание внутренней резьбы.

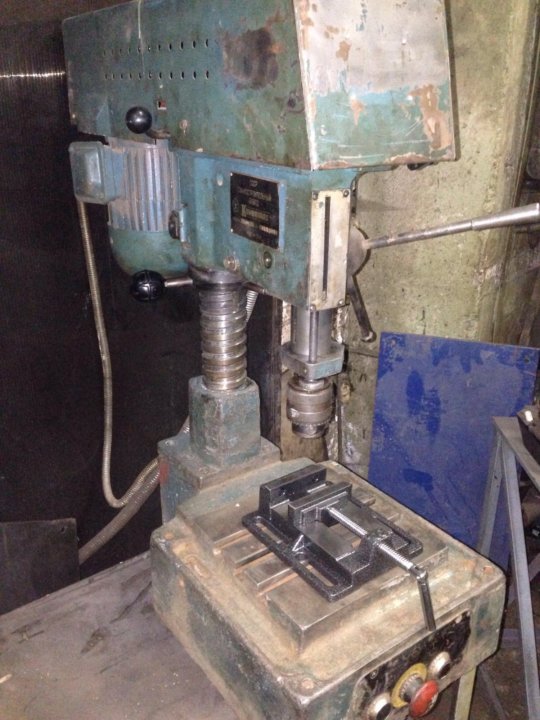

Тиски поворотные могут устанавливаться на рабочий стол станка

Материал изготовления деталей, обрабатываемых на таком сверлильном станке, может быть металл, пластик или дерево.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона на 5 ступеней. Для реализации этой функции на агрегате меняется положение ремня на шкивах ременной передачи, что делается очень быстро благодаря особой конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется довольно просто — для этого используется плоская шкала (или упоры).

Ременная передача под приподнятым защитным кожухом станка

Простая конструкция обеспечивает основные преимущества вертикально-сверлильного станка 2М112 — исключительную надежность и простоту эксплуатации. Есть у этой машины и такие характеристики, как компактные размеры (795х390х950 мм) и небольшой вес (120 кг), что позволяет без труда перемещать такое оборудование куда угодно. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может быть установлен как на поверхности слесарного стола, так и на специальной бурильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого им отверстия. На станке модели 2М112 согласно паспорту можно получить отверстия в заготовках, диаметр которых достигает 12 мм. Отверстий такого диаметра достаточно для выполнения сверлильных работ в домашней мастерской, но в производственных условиях на эти станки устанавливаются сверла большего диаметра.

Технические характеристики станка

Ниже Вы можете бесплатно скачать техническую документацию на станок 2М112, а именно паспорт станка или руководство по эксплуатации.
Паспорт станка настольно-сверлильного 2М112:
Скачать

Патрон станка сверлильного 2М112 по паспорту может вращаться со скоростью 450-4500 об/мин, при этом скорость вращения данного узла может регулироваться 5 ступенями. На станок устанавливается шпиндель Б-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0-400 мм

Размеры рабочего стола, на поверхности которого имеются три Т-образных паза для фиксации заготовки или станочных тисков, составляют 250х250 мм

Поверхность рабочего стола станка позволяет закреплять зажимы

Расширить Функционал сверлильного станка может быть установлен на специальной подставке, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых достигает 1000 мм. В качестве главного приводного устройства используется электродвигатель мощностью 2М112 мощностью 550 Вт.

Несмотря на небольшой размер и не слишком большую мощность, настольно-сверлильный станок этой модели может подвергаться длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечиваются простой, но эффектной конструкцией устройства.

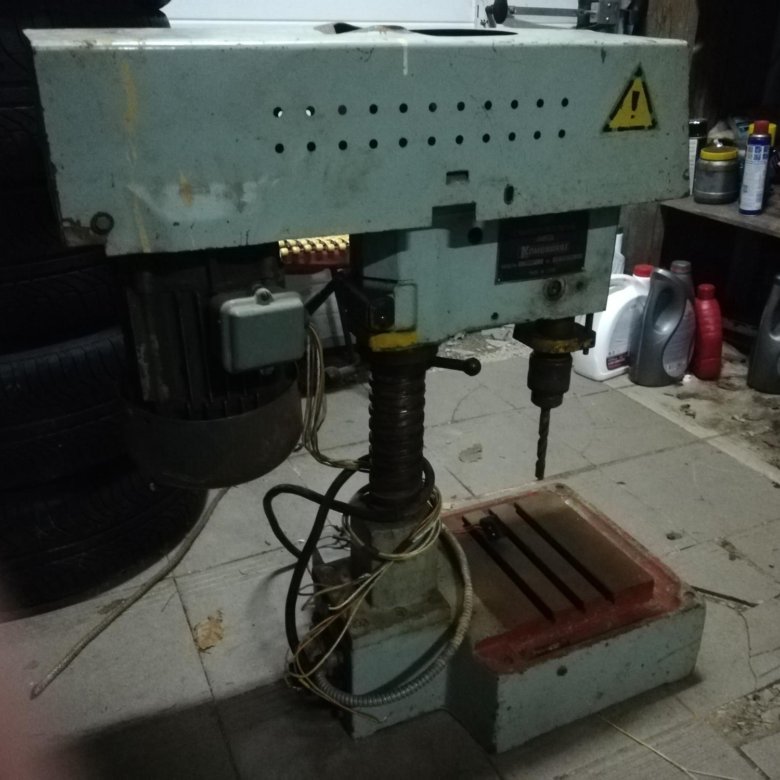

В домашней мастерской станок 2М112 можно разместить на самодельном металлическом шкафу

Особенности конструкции станка

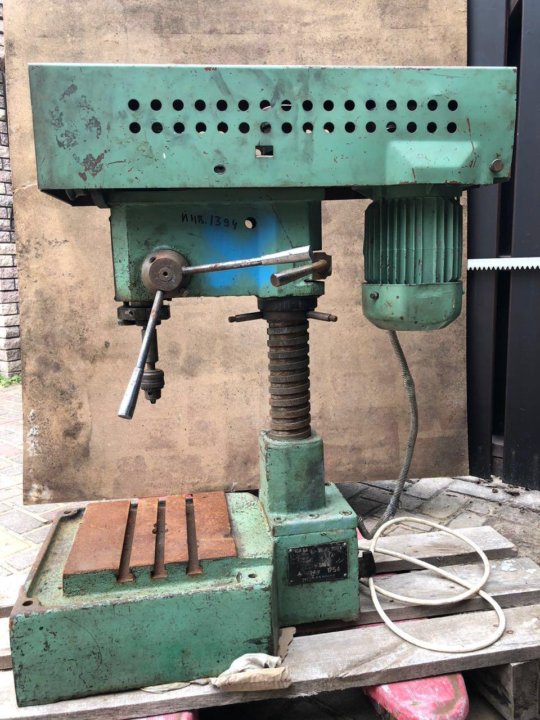

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Итак, составными элементами данного агрегата являются:

• колонна, по которой шпиндельная бабка перемещается в вертикальном направлении;
устройство
• , обеспечивающее фиксацию шпиндельной бабки в необходимом положении;
• приводной электродвигатель;
механизм
• , отвечающий за подъем шпиндельной бабки;
опорная плита
• , верхняя часть которой используется как рабочий стол;
кожух
• , обеспечивающий защиту приводного механизма;
• шпиндельная головка;
• механизм, отвечающий за натяжение приводных ремней;
Кронштейн
• , в котором закреплено основание колонны.

Основные части станка 2М112

Конструктивные элементы, обеспечивающие удобное и оперативное управление параметрами сверлильного станка 2М112, это:

• рычаг, отвечающий за ручную подачу шпинделя;
рычаг
• , с помощью которого обеспечивается необходимое натяжение ремней;
рычаг
• , используемый для фиксации шпиндельной бабки на колонне;
• электрические кнопки, с помощью которых можно запускать и останавливать приводной электродвигатель;
Рычаг
• , отвечающий за фиксацию подмоторной плиты.

Органы управления станком

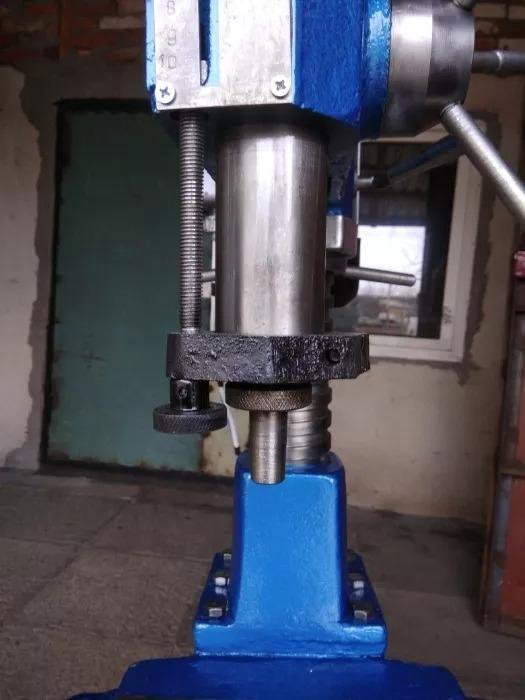

Шпиндельный узел настольного сверлильного станка 2М112

Изготовитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремня) в чугунном корпусе, чтобы обеспечить их с надежной защитой от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной головке или внизу рабочего стола, в зависимости от модификации модели

Достоинства и недостатки устройства

Тот факт, что настольно-сверлильный станок модели 2М112 , конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оборудовании многих заводов-изготовителей и домашних мастерских, свидетельствует о том, что специалисты ценят это оборудование за его характеристики и преимущества.

Популярность вертикально-сверлильного станка 2М112 говорит сама за себя, что даже после полной поломки (что бывает крайне редко) пользователи стараются найти агрегат аналогичной модели, вместо того, чтобы покупать дешевые и некачественные устройства китайских производителей. или дорогое европейское оборудование.

В электрощите станка (совмещенном с пультом управления) все просто и минималистично

Среди наиболее существенных преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

1. Благодаря высокому рабочему ресурсу машина отличается исключительно высокой выносливостью и способна успешно работать даже в самых тяжелых условиях.
2. Благодаря простоте конструкции прибор не требует сложного ухода и специального обслуживания. Даже самостоятельная разборка такого оборудования не представляет особой сложности.
3. На современном рынке без труда можно найти любые запчасти и комплектующие к машине 2М112, поэтому сложностей с ремонтом такой техники не возникает.
4. Мощности электродвигателя, которым оснащена данная машина, вполне достаточно для того, чтобы удовлетворить потребности как домохозяйки, так и небольшого производственного предприятия.
5. Существенной особенностью станка 2М112 является доступная цена, оптимально сочетающаяся с его надежностью, экономичностью и простотой эксплуатации.

Схема подключения станка к электросети 220 вольт

Вертикально-сверлильный станок рассматриваемой модели не лишен и недостатков, которые не указаны в паспорте. Главный недостаток этого оборудования в том, что оно уже морально устарело. Современные устройства этой категории, при производстве которых использовались новые технологические подходы и инновационные кинематические схемы, по точности обработки, экономичности и производительности превосходят 2М112.

Кинематическая схема станка состоит из минимального количества деталей

Принципиальная схема 2М112

Этот станок уступает новым моделям также в компактности и удобстве эксплуатации, но такие мелкие недостатки компенсируются доступная стоимость, надежность и неприхотливость в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь
Купил эту машинку практически в идеальном состоянии. До этого у меня было несколько китайских настольных машин, так что есть с чем сравнивать. Поначалу немного пугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал за ним работать. Компактные и даже худенькие китайские модели, по сравнению с этим монстром, как «Жигули» рядом с БелАЗом. И самое приятное: работает так же надежно, как БелАЗ, сверлит и бурит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я ранее потратил на покупку недорогих сверлильных станков иностранного производства. Итак, немного неуклюжий, Итак, шумит, но работает как пчела. Я думаю, что даже мои внуки все равно смогут им пользоваться, если им это понадобится.
Воронцов С.
Одного взгляда на 2М112 достаточно, чтобы понять, что это действительно рабочая машина. Массивный, немного неуклюжий, да что вы хотите: этой модели уже десятки лет. Если сравнивать с бюджетными зарубежными устройствами с учетом эффективности оборудования, то последние явно проигрывают. На таком станке я на лету сверлил отверстия 12 мм в 45-й стали, а если говорить о развёртывании, то лично я использовал сверла и на 25 мм, предварительно просверлив их хвостовиком в диаметре 14 мм. , так как друг в студии пытался над ним работать. Наконец купил себе этот аппарат, о чем ни разу не пожалел за полгода эксплуатации.
Алексей В..
Эта машина досталась мне в наследство от отца — стояла в мастерской, незаслуженно забытая в углу. После несложного ремонта (двигатель сгорел) и небольшой профилактики начал его активно использовать. Были периоды, когда он почти весь день не выключал машину, что не влияло на его работоспособность. Изначально использовал этот агрегат как резервный, но в итоге практически все буровые работы делаю на нем, потому что уверен: он меня не подведет. Если вы ищете надежное и безотказное буровое оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.
Питер, Калуга
Со станком 2М112 я познакомился еще в школе, где нас учили на нем работать. И когда спустя много лет встал вопрос о выборе бурового оборудования для мастерской, недолго думая, купил его. Эксплуатирую в достаточно интенсивном режиме уже почти три года, он ни разу меня не подвел.
