Сведения о производителе токарно-винторезного станка Корвет-403

Поставщиком настольного токарно-винторезного станка Корвет-403 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж

• Корвет-10 — станок круглопильный деревообрабатывающий переносной
• Корвет-21 — станок рейсмусовый деревообрабатывающий переносной
• Корвет-24 — станок строгальный деревообрабатывающий переносной
• Корвет-27 — станок рейсмусовый деревообрабатывающий переносной
• Корвет-31 — станок ленточнопильный вертикальный по дереву переносной
• Корвет-42 — станок сверлильный настольный Ø 6 х 60
• Корвет-51 — станок шлифовальный ленточный переносной
• Корвет-71 — станок токарный по дереву Ø 250 х 420
• Корвет-82 — станок фрезерный деревообрабатывающий переносной
• Корвет-88 — лобзик электрический
• Корвет-320 — станок многофункциональный деревообрабатывающий переносной
• Корвет 400 — станок токарно-винторезный настольный Ø 180 х 300
• Корвет 401 — станок токарно-винторезный настольный Ø 180 х 300
• Корвет 402 — станок токарно-винторезный настольный Ø 220 х 500
• Корвет 403 — станок токарно-винторезный настольный Ø 220 х 750
• Корвет 407 — станок токарно-фрезерный настольный Ø 220 х 750

Корвет-403 станок токарно-винторезный настольный.

Токарный станок по металлу Корвет 403 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Корвет 403 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ:

• проточка и расточка цилиндрических, фасонных и конических поверхностей
• сверление, снятие фасок
• растачивание
• отрезка
• нарезание метрической резьбы
• нарезание дюймовой резьбы
• подрезка торцов
• для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон
• для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета
• при установке планшайбы можно выполнять токарную операцию со смещением от центра вращения
• широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Токарный станок Корвет 403 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок Корвет 403 может эксплуатироваться в следующих условиях:

• температура окружающей среды от 1 до 35 °С
• относительная влажность воздуха до 80 % при температуре 25 °С

Особенности конструкции токарного станка по металлу Корвет 403:

• На станок установлен асинхронный двигатель
• Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки
• Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания
• Реверс вращения шпинделя
• Ступенчатая регулировка частоты вращения шпинделя
• Коробка передач для изменения скорости автоматической подачи суппорта
• Комплект сменных шестерен дает возможность нарезать метрическую и дюймовую резьбу практически с любым шагом
• Станок имеет таблицу для настройки станка при нарезании резьбы
• Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы
• Для точной подачи суппортов имеются лимбы с делением шкалы 0.
  025мм
• Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта
• Поворотный суппорт для конического точения деталей небольшой длины
• Для конического точения деталей большой длины задняя бабка имеет боковое смещение, которое выставляется по шкале
• Станок комплектуется поддоном
• Для безопасной работы имеется защитный кожух с концевым выключателем
• Большой выбор оснастки

Общий вид токарно-винторезного станка Корвет-403

Расположение составных частей токарно-винторезного станка Корвет-403

Спецификация составных частей токарно-винторезного станка Корвет-403

1. Ручка переключения направления автоматической подачи
2. Кожух гитары
3. Таблица настройки гитары
4. Рычаг натяжения ремня
5. Передняя бабка
6. Переключатель направления вращения шпинделя
7. Аварийный выключатель
8. Кулачки трёхкулачкового патрона
9. Трёхкулачковый самоцентрирующийся патрон
10. Резцедержатель
11. Ручка фиксации резцедержателя
12. Суппорт поворотный
13. Поперечный суппорт
14. Центр задней бабки
15. Пиноль задней бабки
16. Ручка фиксации положения пиноли
17. Задняя бабка
18. Маховик перемещения пиноли
19. Гайка фиксации положения задней бабки
20. Станина
21. Поддон для стружки
22. Ходовой винт подачи каретки
23. Индикатор нарезания резьбы
24. Каретка
25. Ручка управления разъёмной гайкой ходового винта
26. Рычаг включения автоматической подачи
27. Маховик подачи поворотного суппорта
28. Маховик подачи поперечного суппорта
29. Маховик ручной подачи каретки
30. Шпиндель
31. Защитный щиток
32. Ручка переключения скорости автоматической подачи
33. Таблица нарезания резьбы

Схема электрическая токарно-винторезного станка Корвет-403

Описание работы электрической схемы токарного станка Корвет-403

Станок подключается к розетке сети 220В, 50Гц с помощью вилки с заземляющим контактом.

Для включения станка необходимо:

• установить защитный щиток в рабочее положение (в крайне нижнее) SB2
• освободить кнопку аварийного отключения станка SB1, сдвинув крышку в сторону
• выбрать направление вращения кулачкового патрона переключателем SA1
• включить станок нажатием зелёной кнопки SB

Выключить станок можно четырьмя способами:

• переключатель SA1 установить в нейтральное положение
• откинуть защитный щиток в верхнее положение
• нажать кнопку аварийного отключения
• отключить сетевую вилку из розетки




Читайте также: Производители токарных станков в России

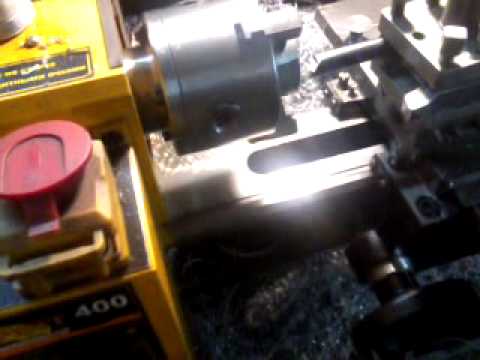

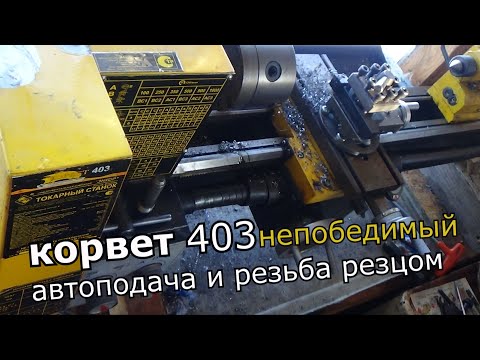

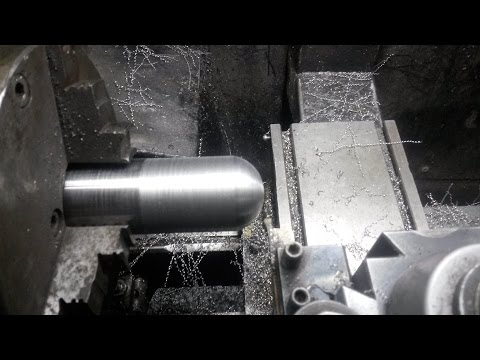

Видео токарно-винторезного станка Корвет-403

Технические характеристики станка Корвет-403

Наименование параметра	Корвет-400	Корвет-401	Корвет-402	Корвет-403
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	180	180	220	220
Наибольший диаметр заготовки над суппортом, мм
Наибольшая длина заготовки в центрах (РМЦ), мм	300	300	500	750
Рекомендуемая глубина точения за один проход, мм	0,1	0,1	0,2	0,2
Максимальная глубина точения за один проход, мм	0,2	0,2	0,3	0,3
Максимальный размер державки резца, мм	8 х 8	10 х 10	13 х 13	13 х 13
Максимальная масса заготовки обрабатываемой в патроне, мм				123,5
Максимальная масса заготовки обрабатываемой в центрах, мм				120,5
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	20	20	20	20
Конус Морзе шпинделя	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Число ступеней частот прямого вращения шпинделя	Б/с	Б/с	6	6
Частота прямого вращения шпинделя, об/мин	0. .1100, 0..2500	0..1100, 0..2500	100, 250, 350, 500, 900, 1800	100, 250, 350, 500, 900, 1800
Число ступеней частот обратного вращения шпинделя	Б/с	Б/с	6	6
Частота обратного вращения шпинделя, об/мин	0..1100, 0..2500	0..1100, 0..2500	100, 250, 350, 500, 900, 1800	100, 250, 350, 500, 900, 1800
Диаметр токарного патрона, мм	80	80	100	100
Наибольшее радиальное биение шпинделя, мм	0,01	0,01	0,01	0,01
Суппорт. Подачи
Наибольшее продольное перемещение каретки суппорта, мм			405
Перемещение суппорта продольное на одно деление лимба, мм	0,025	0,025	0,025	0,025
Наибольшее поперечное перемещение суппорта, мм	65	65	110	110
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025	0,025
Наибольшее перемещение верхних (резцовых) салазок (поворотного суппорта), мм	35	35	50	50
Перемещение резцовых салазок на одно деление лимба, мм	0,25	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±45°	±45°	±45°
Число ступеней продольных подач суппорта	Б/с	Б/с
Пределы продольных рабочих подач суппорта, мм/об	Б/с	Б/с	0,12. .0,33	0,11..0,30
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет	нет
Количество нарезаемых резьб метрических	9	9	12	12
Пределы шагов нарезаемых резьб метрических, мм	0,4..2,0	0,5..2,5	0,5..3,0	0,5..3,0
Пределы шагов нарезаемых резьб дюймовых	нет	нет	8..56	8..56
Пределы шагов нарезаемых резьб модульных	нет	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2	№2
Наибольшее перемещение пиноли, мм	40	40	40	40
Электрооборудование
Номинальное напряжение питания, В	220 в 50 Гц	220 в 50 Гц	220 в 50 Гц	220 в 50 Гц
Электродвигатель главного привода, кВт	0,4 коллекторный	0,5 коллекторный	0,75	0,75
Габариты и масса станка
Габариты станка (длина ширина высота), мм	770 х 330 х 330	850 х 305 х 320	1030 х 480 х 475	1250 х 480 х 475
Масса станка, кг	37	38	105	120




Список литературы:

1. Ачеркан Н. С. Металлорежущие станки, Том 1, 1965
2. Батов В.П. Токарные станки, 1978
3. Белецкий Д.Г. Справочник токаря-универсала, 1987
4. Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952
5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
7. Локтева С.Е. Станки с программным управлением, 1986
8. Модзелевский А. А., и др. Токарные станки, 1973
9. Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970
10. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
11. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
12. Тепинкичиев В.К. Металлорежущие станки, 1973
13. Чернов Н. Н. Металлорежущие станки, 1988
14. Завгороднев П. И. Работа оператора на станках с программным управлением, 1981
15. Косовский В.Л. и др. Программное управление станками и промышленными роботами 1989
16. Сергиевский Л. В. Пособие наладчика станков с ЧПУ 1991



Связанные ссылки. Дополнительная информация

Корвет-403 Паспорт настольного токарного станка, (pdf) 4,7 Мб, Скачать




Корвет-403 Схема и детали сборки настольного токарного станка, (pdf) 2,9 Мб, Скачать
