Что такое токарный станок с ЧПУ?

Токарный станок с числовым программным управлением (ЧПУ) — это универсальный станок, который можно использовать для изготовления различных деталей с помощью таких операций, как токарная обработка, торцевание и обработка канавок.

Это один из наиболее широко используемых станков в субтрактивном производстве.

Основной функцией токарного станка с ЧПУ является токарная обработка осесимметричных деталей с высокой точностью. Вы также можете использовать его для нарезания резьбы, сверления отверстий и фрезерования фигур.

Хотя традиционные токарные станки могут выполнять аналогичные функции, токарные станки с ЧПУ превосходят их по качеству, повторяемости и скорости.

Итак, какие элементы отличают токарный станок с ЧПУ от традиционного токарного станка? И какие этапы работы на токарном станке с ЧПУ?

Эта статья содержит подробное руководство по токарным станкам с ЧПУ, объясняя их рабочий процесс и проливая свет на их практическое применение.

Что такое токарный станок с ЧПУ?

Основные элементы токарной системы с ЧПУ

Токарный станок с ЧПУ — это модификация, в которой традиционный токарный станок интегрирован с компьютерной системой. В этом станке заготовка вращается с высокой скоростью, а режущий инструмент с компьютерным управлением обрабатывает заготовку для производства осесимметричных деталей с высокой точностью. Его можно использовать для обработки различных металлов и неметаллов.

В основном они доступны в горизонтальной или вертикальной конфигурации. Оба могут иметь различную настройку оси.

Современные токарные станки с ЧПУ имеют 3, 4, 5 или более осей , что делает их идеальным выбором для обработки деталей сложной геометрии за короткое время цикла.

Они выполняют  токарные операции с ЧПУ  на материалах и используются для различных производственных задач, начиная от высокоточных деталей самолетов и заканчивая обычной кухонной утварью.

В зависимости от конфигурации токарные станки с ЧПУ  могут использоваться для различных операций, таких как резка, сверление, формовка и токарная обработка.

Некоторые популярные токарные станки с ЧПУ —  револьверные токарные станки,  швейцарские токарные станки , токарные центры, комбинированные токарные станки и т. д.

Компоненты токарного станка с ЧПУ

Рабочий процесс токарного станка с ЧПУ: 4 шага

Работа на токарном станке с ЧПУ существенно отличается от работы на токарном станке по дереву, в котором используется ручной режущий инструмент.

Токарные станки с ЧПУ автоматизируют процесс, устраняя необходимость во взаимодействии человека в процессе выполнения.

Тем не менее, он предоставляет варианты карьеры, такие как программирование ЧПУ, с такими обязанностями, как понимание требований, интерпретация плана, проверка проекта и обработка файла проекта для окончательного исполнения.

От подготовки вашего проекта до его окончательного изготовления на токарном станке рабочий процесс на большинстве токарных станков с ЧПУ следующий.

Этап САПР (от планирования до проектирования)

Подготовка 3D-проекта в CATIA для токарной обработки на токарном станке с ЧПУ

Самым первым шагом в работе на токарном станке с ЧПУ является подготовка конструкции, которая точно повторяет конечный продукт.

Существуют различные программы САПР,  такие как Blender, Catia, Autodesk Fusion 360 и т. д., которые можно использовать для создания 3D-проектов STL для токарных операций.

Хотя все форматы файлов САПР можно использовать для обработки, им может потребоваться некоторая постобработка, чтобы сделать их совместимыми с токарным станком с ЧПУ.

Как правило, формат файла IGES используется на токарных станках с ЧПУ, поэтому все файлы проекта должны быть преобразованы в формат IGES для выполнения процесса токарной обработки.

После того, как дизайн готов, вам нужно определиться с конфигурацией станка, который вы будете использовать для резки материала.

Этап CAM (от проектирования до кода)

Интерфейс кода Visual Studio

Подготовка проекта САПР для токарного станка с ЧПУ — это процесс, который включает преобразование проекта в G-коды, формат, который может считывать машина.

Существует множество различных типов токарных станков с ЧПУ, и каждый из них имеет особые требования в зависимости от количества осей.

На этапе CAM проект преобразуется в код с использованием специального программного обеспечения или ручного программирования.

Некоторыми из популярных программ CAM, используемых многими машинистами, являются CamBam , MeshCAM , EstlCAM , Mach4 и т. д.

В то время как ручное программирование требует хорошего понимания чертежа детали и соответствующих G-кодов.

Существуют различные редакторы G-кода, которые можно использовать для написания кода или изменения существующего кода.

Эти программные коды похожи на упорядоченные команды, которые сообщают станку с ЧПУ, что и как делать.

Программирование ЧПУ обычно выполняется квалифицированным оператором ЧПУ, инженером или дизайнером, имеющим опыт работы с этими станками.

Подготовка конструкции к токарной обработке — это процесс, включающий множество различных этапов. Первым делом нужно определиться с желаемым материалом, обычно  деревом или металлом .

В зависимости от материала и размера заготовки вы запрограммируете токарный станок с помощью индивидуальных G-кодов и M-кодов.

G-коды содержат настройки на основе смещения, которые используются для управления движениями токарного станка.

М-коды управляют дополнительными настройками станка, такими как включение/выключение подачи СОЖ, разжим патрона, подъем ловушки деталей и т. д.

Важные параметры для программирования токарного станка с ЧПУ

Обратите внимание, что токарный станок с ЧПУ определит местоположение и размер заготовки на основе координат, заданных в программе.

Ниже приведены некоторые важные программные коды для токарных станков, которые обычно используются при программировании токарного станка.

G-код	Функция
Х0	Центр детали
Z0	Лицевая сторона детали Все, что вы уменьшите из детали, будет Z- (отрицательное)
G50	Используется для ограничения скорости вращения шпинделя.
G96	Автоматическая регулировка скорости в зависимости от размера запаса
G97	Вращение с постоянной скоростью, заданной оператором
G71	Постоянный цикл чернового точения
G70	Завершить постоянный цикл поворота
U	Инкрементальный для X
W	Инкрементальный для Z

G-коды для токарных станков

Фаза управления (код для детали)

Токарная обработка на токарном станке

Этап контроля токарного станка с ЧПУ является одним из наиболее важных элементов его рабочего процесса, поскольку он определяет качество и точность конечного продукта.

Здесь мы контролируем как станок, так и его режущие инструменты. Режущие инструменты токарных станков включают различные типы инструментов с определенной геометрией, идеально подходящей для конкретного процесса обработки.

Ниже приведен пошаговый процесс настройки вашего токарного станка с ЧПУ для работы:

1. Как только вы включите токарный станок с ЧПУ, первое, что нужно сделать, это установить инструмент на ноль. Здесь режущий инструмент возвращается в исходную точку по осям XY.
2. Затем установите заготовку на шпиндель. Материал, который вы используете, должен быть длиннее и шире, чем деталь, которую вы планируете изготовить.
3. Затяните патрон и зафиксируйте его на месте. Далее вы можете установить инструменты.
4. Существует множество различных режущих инструментов для токарных станков. Тип режущего инструмента, который вам нужен, будет зависеть от материала, его твердости и области применения.
   1. Наиболее распространенными типами режущих инструментов являются быстрорежущая сталь (HSS), карбид вольфрама (TCT), кобальт и дисульфид молибдена (MoS2).
   2. Выбор инструментов также будет зависеть от операций обработки, которые вы хотите выполнить.
5. Как только заготовка и инструменты будут на месте, вы можете загрузить программный файл в контроллер станка.
6. Вы можете использовать встроенный файловый менеджер вашего токарного станка с ЧПУ, чтобы выбрать программу из локального каталога или отправить ее с компьютера.
7. После того, как программа импортирована, вы должны настроить коррекцию заготовки и инструмента.
   1. Вы можете точно настроить ось Z, вручную развернув заготовку на токарном станке и записав координаты.
   2. Для установки оси X можно вручную повернуть внешний диаметр заготовки и записать конечные координаты.
   3. Теперь у вас есть нулевое положение заготовки.
8. После того, как все вышеперечисленные шаги выполнены, вы можете запустить задание. Однако важно следить за процессом, чтобы избежать несчастных случаев.

Постобработка детали

Постобработка деталей, обработанных на токарном станке, состоит из черновой операции, за которой следует чистовая операция.

Черновые операции требуются только в том случае, если на детали есть лишний материал, который не удалось удалить во время токарной операции.

Вы можете использовать токарный станок для выполнения этой черновой операции вручную или с помощью шлифовального круга.

Отделочная операция выполняется для улучшения качества поверхности металлических деталей, чтобы получить более гладкую и блестящую заготовку.

Отполировать его можно одним из трех способов: наждачной бумагой, абразивной пастой или полировальными пастами.

После того, как вы завершите эти процессы, деталь будет готова к использованию или к дальнейшим покрасочным работам.

Типы токарных станков с ЧПУ

Токарные станки с ЧПУ можно в основном разделить на горизонтальные и вертикальные.

Вертикальные токарные станки с ЧПУ используются для обработки тяжелых деталей, а также оснащены приводными инструментами для фрезерования заготовки.

Горизонтальные токарные станки с ЧПУ используются практически для всех типовых задач.  Они являются наиболее используемыми токарными станками и имеют простую операцию.

Помимо ориентации, токарные станки с ЧПУ также можно классифицировать в зависимости от их размера на мини-токарные станки , средние токарные станки и полноразмерные токарные станки.

Части токарного станка с ЧПУ

Части токарного станка с ЧПУ

Основные части токарного станка с ЧПУ состоят из блока управления, станины, передней бабки, задней бабки, резцедержателя, рабочего держателя и т. д.

Передняя бабка

Чаще всего передняя бабка токарного станка располагается с левой стороны станка.

Шпиндель является основным компонентом передней бабки. Он поворачивает заготовку с помощью мощного шпиндельного привода.

Обычно на токарных станках с ЧПУ для привода шпинделя используются серводвигатели.

Задняя бабка

Задняя бабка используется в токарном станке с ЧПУ для осевой поддержки заготовки.

Она обеспечивает дополнительную поддержку при работе с длинными заготовками.

Удерживающее устройство

На токарных станках с ЧПУ обычно используются 3-х кулачковые гидравлические патроны для удержания заготовок.

Они могут удерживать полые и сплошные заготовки с помощью зажимных губок с внешним диаметром (внешний диаметр) и внутренним диаметром (внутренний диаметр).

Другие удерживающие устройства, такие как 4-кулачковый патрон, цанга , планшайба и т. д., также используются в зависимости от формы заготовки.

Револьверная головка или инструментальная башня

Револьверная головка — это часть токарного станка с ЧПУ, несущая инструмент. Он может хранить несколько инструментов, которые вы можете использовать для различных операций.

Его можно загружать инструментами для токарной обработки, обработки канавок, нарезания резьбы и т. д., а также внутренними инструментами, такими как расточная оправка, сверла и т. д.

Станина

Станина станка на токарном станке представляет собой прочную металлическую конструкцию, поддерживающую другие движущиеся компоненты, такие как резцедержатель, задняя бабка и передняя бабка.

Она в основном сделан из прочных, прочных материалов, таких как чугун.

Блок управления машиной (MCU)

MCU в токарном станке с ЧПУ включает в себя контроллер, экран, входные переключатели и т. д. Контроллер — это блок обработки любого станка с ЧПУ.

Система MCU работает с программным обеспечением. Распространенными программными системами, используемыми на токарных станках с ЧПУ, являются FANUC, Haas, Siemens, Hydro-Dyne и Mitsubishi.

MCU могут быть связаны с компьютером или использоваться независимо, в зависимости от их возможностей.

Ножные переключатели

Ножные педали или ножные переключатели — это элементы управления, которые операторы станков с ЧПУ могут использовать ногами.

Как правило, эти элементы управления позволяют быстро активировать и деактивировать заготовку и поддержку задней бабки.

Вещи, которые вы должны знать перед покупкой токарного станка с ЧПУ

Перед тем, как купить токарный станок с ЧПУ, следует обратить внимание на следующие моменты:

Использование машины по назначению

Учитывайте материалы и инструменты, с которыми вы планируете работать.  Это будет зависеть от операций, которые вы хотите выполнить, и деталей, которые вы хотите изготовить.

Например, если вы хотите нарезать отверстия в точеных деталях, вам понадобится токарный станок с ЧПУ с приводными инструментами.

Рабочая зона

Рабочая зона является важным фактором, который необходимо учитывать, так как она сильно влияет на то, что вы можете сделать.

Обратите внимание, что по мере увеличения рабочей зоны площадь основания машины также увеличивается. Поэтому убедитесь, что у вас достаточно места для машины.

Вы умеете работать на токарном станке с ЧПУ?

Работа токарных станков с ЧПУ существенно отличается от традиционных токарных станков.

Эти токарные станки состоят из компьютерного программирования, которое управляет различными действиями машины.

Поэтому для работы на токарном станке с ЧПУ необходимо знать рабочий процесс  и программное обеспечение, задействованное в его работе.

Вы можете либо учиться на ресурсах, предоставляемых производителями, либо получать помощь из учебных пособий, подготовленных профессионалами.

Ременный привод или шпиндель с прямым приводом?

Если вам нужен короткий рабочий цикл, выбирайте токарный станок со шпинделем с прямым приводом. Он позволяет изменять скорость вращения шпинделя с помощью поворотного переключателя.

Шпиндели с ременным приводом требуют ручного переключения ремня между разными шкивами для изменения скорости вращения шпинделя.

Шпиндель с ременным приводом подойдет, если в вашем приложении требуется только стабильная скорость вращения в течение всего процесса обработки.

Скорость, мощность и крутящий момент

Скорость, мощность и крутящий момент, необходимые для токарного станка с ЧПУ, зависят от диаметра заготовки.

Как правило, заготовки большего диаметра обтачиваются с низкой скоростью и высоким крутящим моментом.

Бюджет

Немаловажным фактором является и цена машины. Как правило, настольные и настольные токарные станки стоят дешевле, чем большие промышленные токарные станки.

Вы также должны учитывать дополнительные расходы, которые будут понесены в виде аксессуаров, инструментов, программного обеспечения, обслуживания и т. д.

Применение токарных станков с ЧПУ

Токарные станки с ЧПУ широко используются для производства бейсбольных бит

Токарный станок с ЧПУ позволяет обрабатывать цилиндрические и нецилиндрические формы, такие как пазы, шпоночные пазы, шестигранники и т. д.

В основном они используются для токарной обработки дерева и металла.

С добавлением вращающихся инструментов на токарном станке с ЧПУ вы можете даже фрезеровать и сверлить отверстия на обрабатываемых деталях.

Токарные станки с ЧПУ можно использовать для создания различных предметов, таких как коленчатые валы, винты, стволы орудий, шпиндели, ножки стола, бейсбольные биты, инструменты для мастерских и другие подобные предметы.

Основным преимуществом токарных станков с ЧПУ перед другими станками является их высокое качество и быстрота цикла обработки осесимметричных деталей.

Это делает их идеальными для приложений массового производства, где желательны большие объемы производства с коротким временем цикла.

Последние мысли

Токарные станки с ЧПУ являются наиболее часто используемым оборудованием для токарной обработки металла. Они могут обрабатывать множество различных металлов и способны выполнять с ними самые разные операции.

Они обладают превосходной точностью и требуют меньше усилий оператора, чем другие станки, что сокращает время обучения и снижает стоимость одной детали.

Хотя они хорошо точат детали, также важно учитывать их ограничения.

Токарные станки, как правило, ограничены токарной обработкой предметов, которые можно удерживать между центрами. Это означает, что они не могут вырезать формы из плоских заготовок или вытачивать неправильные формы.

Они также не очень хорошо подходят для глубокого сверления или нарезания резьбы, но отлично подходят для неглубоких резов в круглой заготовке.

Ручные токарные станки по дереву и металлу идеально подходят для простых операций обработки, где не требуется высокая повторяемость, тогда как токарные станки с ЧПУ обеспечивают высокую повторяемость даже для самых сложных форм.

Часто задаваемые вопросы (FAQ)

В чем разница между токарным станком с ЧПУ и токарным центром с ЧПУ?

Разница между токарными станками с ЧПУ и обрабатывающими центрами с ЧПУ заключается в том, что токарные станки с ЧПУ могут точить и формовать только цилиндрические заготовки. В то же время обрабатывающие центры можно использовать для токарных и фрезерных работ.

Чем отличается токарный станок с ЧПУ от ручного?

Токарные станки с ЧПУ — это машины с компьютерным управлением, которые используют программу для управления процессом резки. Они могут работать с металлом и другими материалами с высокой степенью повторяемости, поскольку их можно запрограммировать на выполнение определенного шаблона. Ручные токарные станки управляются оператором с помощью ручных инструментов. Они не такие точные и мощные, как токарные станки с ЧПУ, но они более гибкие, поскольку могут выполнять различные операции без необходимости программирования.

Токарная обработка с ЧПУ — процессы, операции и оборудование часть 2

Токарная обработка с ЧПУ – это современный способ обработки металла, позволяющий изготавливать различные металлоизделия с высокой точностью и в полном соответствии с государственными стандартами, нормативами, а также чертежами заказчика.

Это вторая часть статьи про токарную обработку, процессы оборудования и операции с ней связанные, перед прочтением советуем ознакомится с первой частью данной статьи в нашем блоге.

Типы токарных станков:

Широкий ассортимент токарных станков с ЧПУ предлагает широкий спектр возможностей. Каждый из них имеет уникальный набор функций, при этом некоторые из них более автоматизированы, чем другие. Таким образом, все находят своё применение, будь это небольшая мастерская с парой рабочих мест или серийное производство для больших количеств.

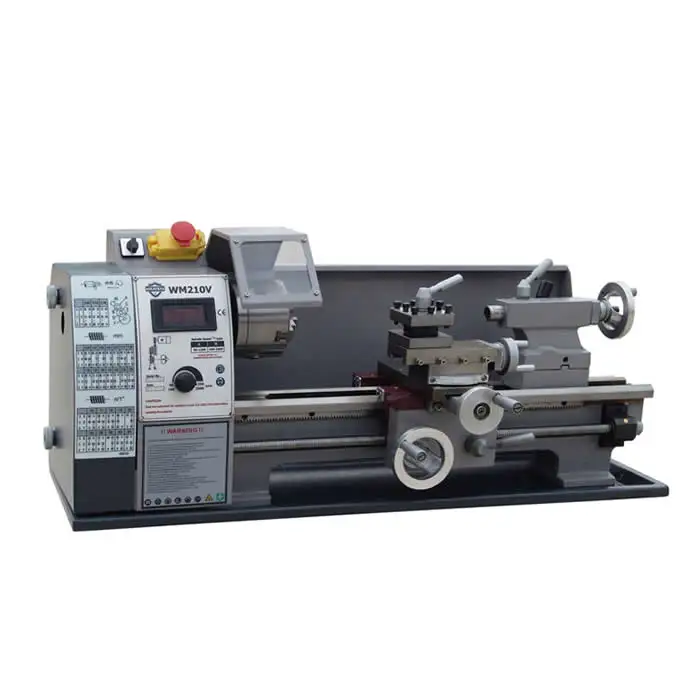

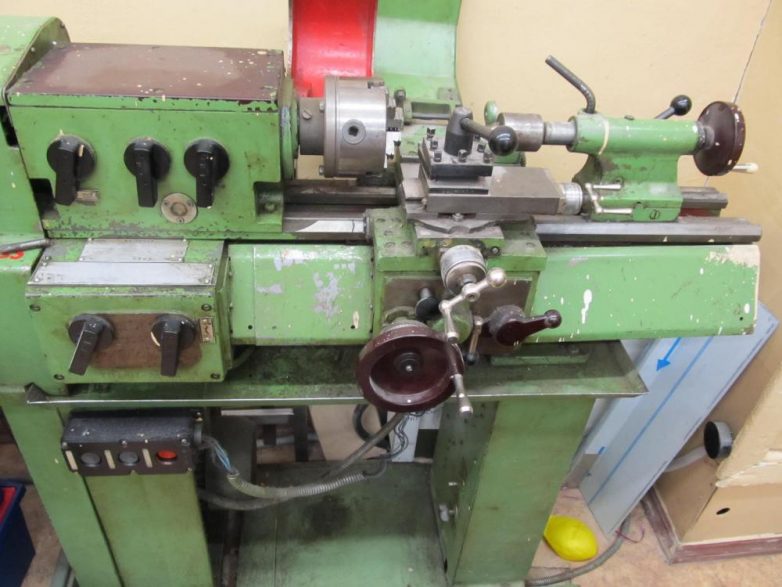

Настольный токарный станок

Название предполагает, что он достаточно мал, чтобы поставить его на верстак. Они все же больше, чем микро-или мини-токарные станки.

Отличный выбор, чтобы выполнить общую механическую обработку или специальный инструмент для любителя, он может выполнять большую часть необходимых операций. Настольный токарный станок по металлу требует умелого мастера, так как в нём практически отсутствует автоматизация, что накладывает большую ответственность на оператора.

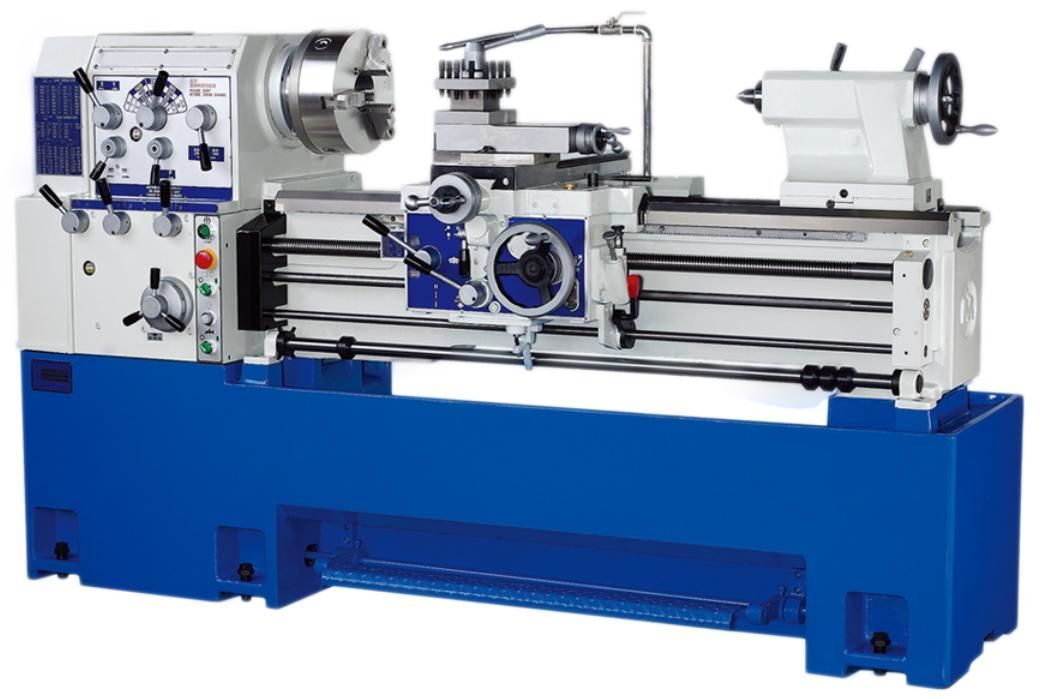

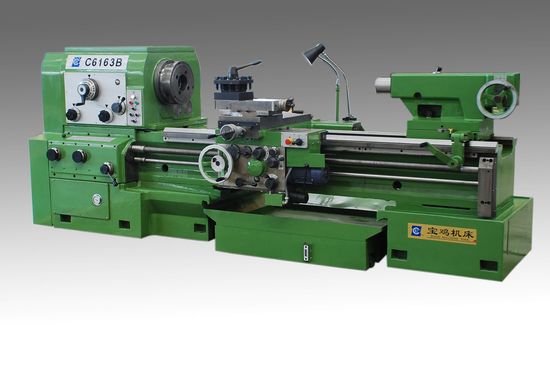

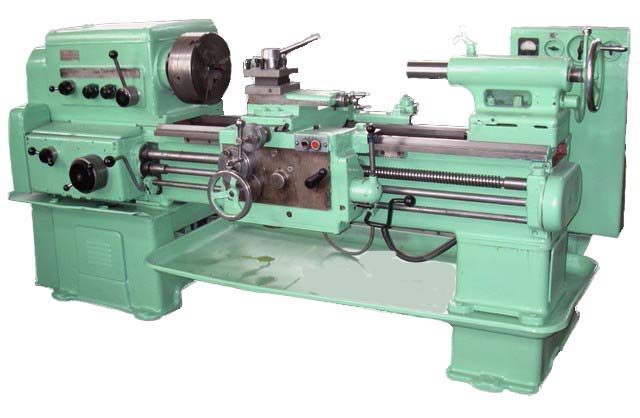

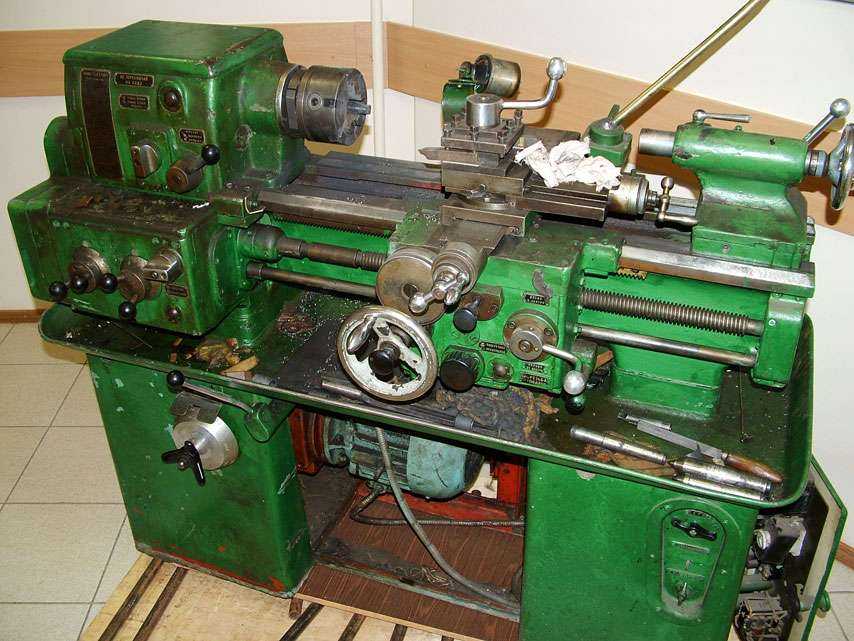

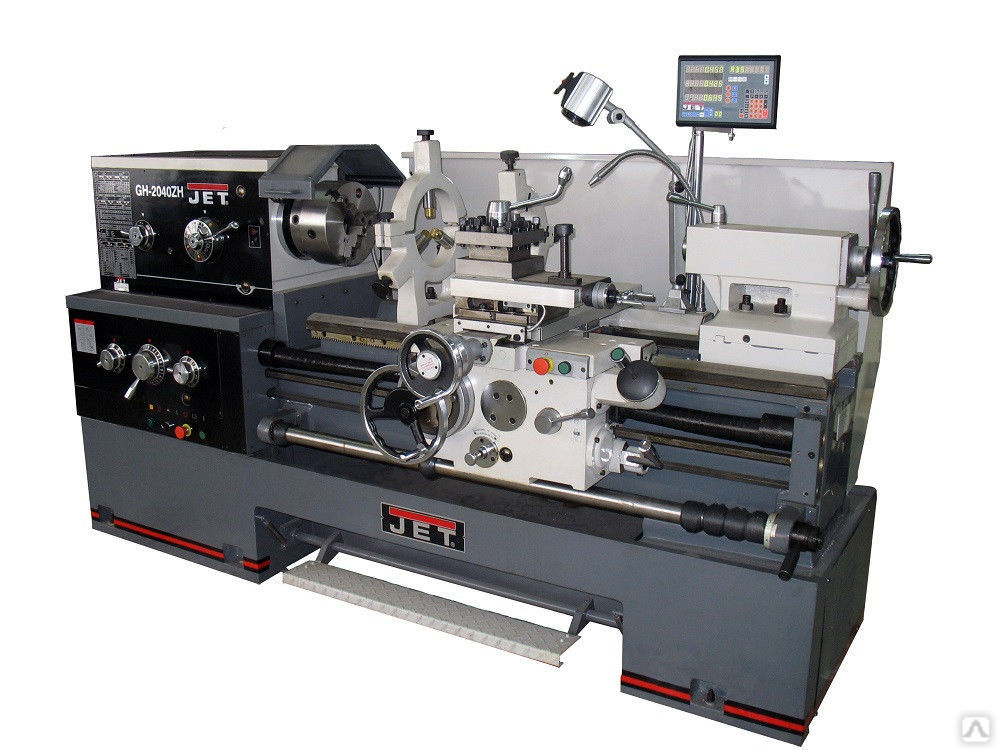

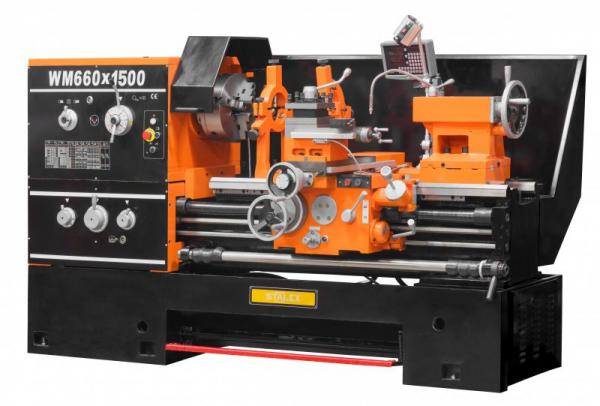

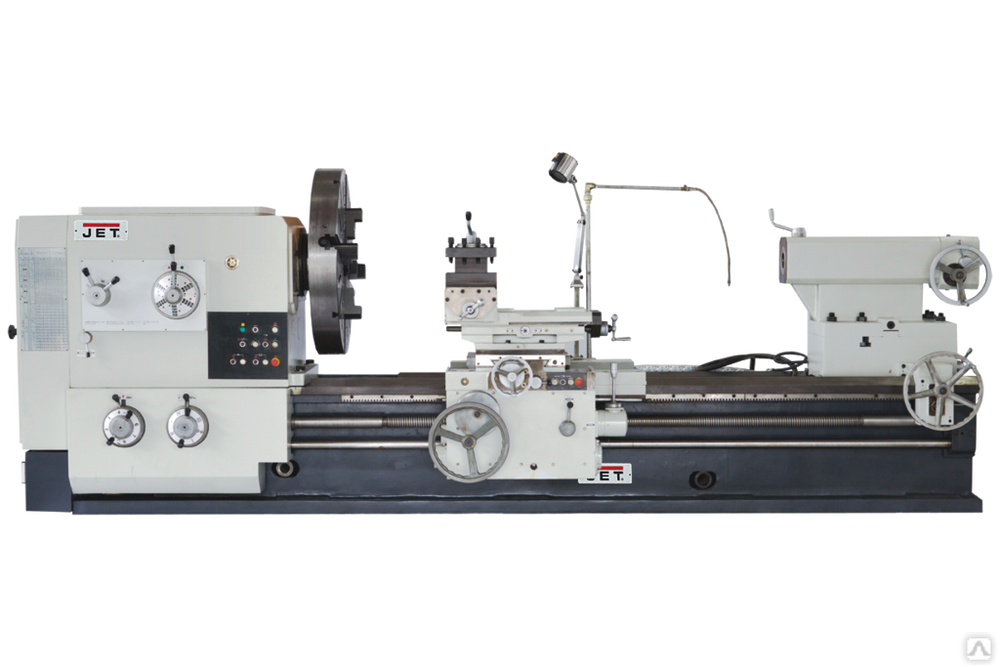

Токарно-винторезный станок (он же токарный станок с механическим приводом)

Самый распространенный вид токарного станка. Токарно-винторезный станок предназначен для выполнения разнообразных токарных работ по чёрным и цветным металлам, включая точение конусов, нарезание метрической, модульной, дюймовой и питчевых резьб. Название токарный станок с механическим приводом закрепилось за рубежом с 19 века, когда паровая машина выделила этот образец среди других ручных токарных станков. С начала 20 века начался переход на электродвигатели. Использование редукторов в передней бабке упростило выбор скорости шпинделя, а высокоскоростные станки стали нормой. Выросшая мощь станков подтолкнула отрасль к изобретению новых способов увеличения срока службы инструмента. Сменные твердосплавные пластины как раз позволили это сделать.

В результате токарные станки с ЧПУ могут выполнять обработку с ЧПУ на высоких скоростях, что приводит к сокращению сроков производства и снижению затрат. Хотя они все еще распространены в мастерских токарно-винторезные станки заложили основу для повышения производительности и автоматизации обработки.

Инструментальный токарный станок

Инструментальный токарный станок похож на токарно-винторезный станок, но у него есть несколько отличий. Обычно они меньше по размеру, и могут поместиться в более тесных помещениях. В то же время доступны некоторые дополнительные возможности, что делает его скорее машиной более высокого уровня, чем той которая подойдет новичку.

Инструментальные токарные станки для цехов включают в себя патроны и цанги, конические приспособления, среди прочего, чего нет, например, в более простых станках.

Токарные станки с револьверной головкой и цапфой

Эти типы токарных станков в значительной степени взаимозаменяемы в зависимости от операций, которые они могут выполнять. Как вы узнали ранее, использование револьверной головки открывает широкий спектр возможностей для автоматизации. Кроме того, на одном рабочем месте можно выполнять гораздо больше операций.

От точения и растачивания до сверления, нарезания резьбы и изготовления шпоночных пазов — все возможно без смены инструмента. Револьверная головка вмещает в себя всю необходимую оснастку сразу, так что вы можете легко переходить от одного процесса к другому.

Сочетание ЧПУ с меньшим количеством ручных операций, производство почти идентичных обрабатываемых деталей партиями — сильная сторона токарных станков этого типа.

Многошпиндельный токарный станок

Многошпиндельный токарный станок, имеет более одного шпинделя. Дополнительная мощность особенно подходит для крупносерийного производства.

Настройка машины требует довольно много времени, поэтому сочетание этого и высокой стоимости самой машины требует больших объемов производства, чтобы окупиться. Учитывая это, они могут создавать аналогичные детали с высокой точностью, малым временем цикла и очень небольшим объемом ручной работы, помимо начальной настройки.

Таким образом, крупносерийное производство может значительно снизить стоимость обработки с ЧПУ.

Токарный станок с ЧПУ

Хотя некоторые из вышеупомянутых типов станков также поддерживают систему ЧПУ, полноценный токарный станок с ЧПУ заслуживает отдельного упоминания.

ЧПУ относится к компьютерному числовому контролю, который в некоторой степени заботится об управлении станком. Это зависит от конкретного оборудования, так как они могут быть полностью автоматическими или полуавтоматическими.

Полуавтоматические токарные станки с ЧПУ требуют немного больше работы от оператора станка, тогда как полностью автоматические центры могут делать все, от монтажа заготовок до смены инструментов.

Высокоточные станки с ЧПУ — лучшее, что может предложить современная промышленность. Возможна оцифровка всего процесса от создания САПР до полностью готовой детали. Кроме того, кожухи значительно снижают риск во время обработки, поскольку рабочие фактически не подвергаются воздействию каких-либо движущихся компонентов, контролируя все необходимое с экрана компьютера.

Идентификация оси на токарном станке с ЧПУ:

Самый распространенный способ идентификации осей на традиционном токарном станке с ЧПУ выглядит так:

Ось Z проходит параллельно оси заготовки. Таким образом, инструмент может перемещаться вдоль боковой поверхности материала, в то время как деталь вращается вокруг оси Z (C). Движение по оси Z определяет длину задания.

Как видите, ось X перпендикулярна оси Z. Следовательно, инструмент может перемещаться к детали и от нее по оси X для определения диаметра детали.

Различные операции:

Токарная обработка с ЧПУ подходит для выполнения широкого круга операций. Некоторые из них мы уже назвали, но давайте рассмотрим их подробнее, чтобы внести ясность в возможности токарных станков.

Точение：

Точение — самая распространенная операция. Одноточечный инструмент перемещается вдоль оси заготовки для удаления материала с поверхности детали. Он может создавать различные контуры, такие как ступеньки, конусы и т. Д. Обычно для достижения конечного результата необходимо несколько проходов.

Из-за высокой точности, достигаемой при точении, пределы и посадки обычно выбираются для системы отверстий. Достичь жестких допусков с помощью токарного станка с ЧПУ проще, чем делать то же самое при сверлении отверстия.

Торцовка:

Торцовка — удаляет слой материала с торца заготовки. Обычно цель состоит в том, чтобы достичь желаемой отделки поверхности. Поскольку глубина резания не должна быть очень большой, это можно сделать за один проход. Движение режущего инструмента перпендикулярно оси вращения.

Прорезание канавок на токарном станке:

Прорезание канавок. Как и при торцевании, инструмент движется перпендикулярно оси вращения. Вместо того, чтобы обрезать конец заготовки, где-то по бокам выполняется прорезание канавки. Инструмент для одноточечной токарной обработки может выполнять резку за один проход, если ширина пропила равна ширине инструмента. В противном случае потребуется несколько разрезов.

Отрезка на токарном станке:

Отрезка — название описывает эту операцию точения очень точно. Сам процесс выглядит как нарезание канавок, но режущий инструмент будет доходить до оси детали. Это означает, что он отрезает часть детали.

Нарезка резьбы на токарном станке:

Нарезка резьба. Здесь мы по-прежнему говорим о внешней операции. Таким образом, нарезание резьбы используется для нарезания резьбы на поверхности детали. Специфика потока может быть настроена, и для достижения конечного результата может потребоваться несколько проходов.

Сверление на токарном станке:

Сверление — первая внутренняя операция в этом списке. Говоря о традиционном точении, сверление может выполняться на конце заготовки, прямо по оси. Поскольку деталь все равно вращается, резец инструмента может оставаться неподвижным. Новые токарные центры с ЧПУ могут использовать подвижную оснастку для изготовления перпендикулярных отверстий по бокам или в других местах.

Расточная операция:

Расточная операция — противоположность точению. Все те же функции можно выполнять, только на внутренней поверхности. Расточка требует сначала некоторого сверления, чтобы освободить место для вставки инструментов в заготовку. Оттуда можно увеличить отверстие с помощью одноточечных резцов, а также добавить ступени, фаски и т. д.

Операция развертка на токарном станке:

Развертка — это процесс обработки, при котором инструмент с несколькими зубьями входит в существующее отверстие, чтобы увеличить его. Результат имеет очень гладкую поверхность с жесткими инженерными допусками. Сама операция изначально похожа на сверление.

Нарезание резьбы внутри заготовки на токарном станке:

Нарезание резьбы внутри заготовки — аналогично развертке, для данной операции требуется предварительно просверленное отверстие. Метчик входит в имеющееся отверстие, чтобы нарезать внутреннюю резьбу. Требования к имеющемуся отверстию связаны с размером резьбы – она должна быть близка к кончику зубьев резьбы.

Подходящие материалы для токарной обработки:

Помимо типов токарных станков, которые мы описали ранее, есть другие категории, основанные на подходящих материалах для токарного станка.

Для дерева, металла и стекла используются разные токарные станки, потому что все они требуют определенных качеств, а также скорости резки.

Когда дело доходит до профиля материала, то приветствуются квадратные, круглые, шестиугольные заготовки и т. д. Следует учесть, наличие профиля, отличного от круглого, может пригодиться, если заключительная часть не является круглой на всех участках.

Подходящие материалы для токарной обработки включают:

• Металл;
• Дерево;
• Стекло;
• Пластик;
• Воск и др.

Вывод:

Токарная обработка является одним из столпов обрабатывающей промышленности. Получение точных результатов для осесимметричных деталей лучше всего делать с помощью этого метода изготовления. Гибкость и производственные мощности позволяют производить крупносерийное производство практически с одинаковыми результатами.

Сегодня большие обрабатывающие центры с ЧПУ могут включать в себя как фрезерование с ЧПУ, так и токарную обработку. Фрезерование добавляют дополнительный уровень возможностей, делая эти станки действительно мощными для создания сложных деталей.

Устройство токарного станка: конструкция оборудования

Главная » Станки » Токарные » Устройство токарных станков разного типа

На чтение 4 мин

Содержание

1. Предназначение и разновидности токарных станков
2. Устройство токарного станка
3. Конструктивные элементы
4. Электрическое оснащение
5. Рекомендации по выбору
6. Несколько советов по обслуживанию

Оборудование для токарной обработки металлических заготовок используется на различных предприятиях. С его помощью изготавливаются детали конусовидной, цилиндрической и сложных форм. Нарезается внутренняя и наружная резьба. Чтобы работать с таким оборудованием, чинить его при поломках и ухаживать за подвижными механизмами, нужно знать устройство токарного станка.

Устройство токарного станка

Предназначение и разновидности токарных станков

В производстве токарное оборудование считается наиболее популярным. По статистике с помощью таких станков изготавливается более 50% продукции поступающей в продажу или деталей использующихся в дальнейшем производстве.

Характеристики, на которые необходимо обращать внимание при выборе покупной модели токарного станка:

1. Система управления — ручная или ЧПУ.
2. Возможность установки одного или нескольких резцов.
3. Габариты оборудования.
4. Максимальный радиус обтачиваемой заготовки.
5. Размер рабочего пространства.

При обработке детали она закрепляется в патроне вращающегося шпинделя. С помощью резцов, которые фиксируются в суппортах, происходит обработка заготовки. Оснастка снимает требуемый слой стали или нарезает резьбу.

Существует несколько разновидностей токарных станков. Они различаются по конструкции и функциональности:

1. Винторезные — универсальные машины, используемые для создания конусов, цилиндров и разных видов нарезок.
2. Револьверные — работают такие станки с калиброванным прутком. С помощью такого оборудования выполняют точение, сверление, развертку и зенкеровку.
3. Карусельные — промышленные машины, с помощью которых обрабатывают крупные заготовки.
4. Оборудование для продольного точения. С его помощью подвергаются точению, сверлению, зенкеровке и расточке заготовки из стали и меди.
5. Универсальные станки для проведения токарных и фрезеровочных работ.
6. Многошпиндельные — многофункциональное оборудование, которое позволяет выполнять несколько технологических операций одновременно.

В большинстве случаев универсальное оборудование считается менее точным в сравнении со специализированным. Из-за этого на больших предприятиях устанавливаются различные станки. Наиболее популярными считаются машины с системами ЧПУ. Связано это с их производительностью и точностью.

Устройство токарного станка

Устройство токарного станка включает несколько основных механизмов, которые связаны между собой соединительными элементами, проводами, приводами, шестернями, ремнями, направляющими. Зная конструкцию «токарника» можно правильно ухаживать за ним и разбираться в возникающих поломках.

Конструктивные элементы

Основные элементы токарного оборудования:

1. Станина. Представляет собой массивное и литое основание, на котором закрепляются направляющие профиля для перемещения бабок. Станина должна удерживать остальные элементы оборудования и гасить вибрации, возникающие при работе электродвигателя.
2. Передняя бабка. Она представляет собой шпиндель, подшипники, коробку скоростей и шкив. Ключевым элементом передней бабки считается вращающийся шпиндель. В нём закрепляется обрабатываемая заготовка. Это передний центр оборудования, от которого зависит вращение детали при обработке.
3. Задняя бабка. Элемент, который перемещается по направляющим, закреплённым на станине. Закреплён под углом в 90 градусов. Предназначен для точения конусов обрабатывающей головкой.
4. Суппорт. Подвижный элемент, который предназначен для закрепления режущей оснастки. Существуют продольные и поперечные суппорта. Они передвигаются по двум разным плоскостям. На них устанавливаются резцедержатели с резцами.

Другими элементами токарного оборудования являются коробка передач, гитара (набор сменных шестерней), фартук (приводит в движение механизмы и подвижные бабки).

Станина токарного станка

Электрическое оснащение

Рекомендации по выбору

При выборе токарного станка нужно уделять внимание некоторым моментам:

1. Габаритам оборудования.
2. Массе станка.
3. Скорости вращения шпинделя (в зависимости от обрабатываемого материала).
4. Точности станка (модели с ЧПУ выполняют более качественные резы и снятие металлического слоя).

Несколько советов по обслуживанию

Зная, как обслуживать станок, можно продлить срок его эксплуатации.

Советы:

1. После обработки заготовок требуется выполнять очистку оборудования от остатков материала.
2. Работать только с цельными и острыми резцами.
3. Проверять работоспособность отдельных элементов станка перед его запуском.
4. Использовать охлаждающую жидкость при длительном процессе работы.

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-57’, blockId: ‘R-A-1226522-57’ })})»+»ipt>»; cachedBlocksArray[266488] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-52’, blockId: ‘R-A-1226522-52’ })})»+»ipt>»; cachedBlocksArray[266497] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-49’, blockId: ‘R-A-1226522-49’ })})»+»ipt>»; cachedBlocksArray[266495] = «window. yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-48’, blockId: ‘R-A-1226522-48’ })})»+»ipt>»; cachedBlocksArray[277810] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-43’, blockId: ‘R-A-1226522-43’ })})»+»ipt>»; cachedBlocksArray[266499] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-32’, blockId: ‘R-A-1226522-32’ })})»+»ipt>»; cachedBlocksArray[266496] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-31’, blockId: ‘R-A-1226522-31’ })})»+»ipt>»; cachedBlocksArray[266487] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-29’, blockId: ‘R-A-1226522-29’ })})»+»ipt>»; cachedBlocksArray[266490] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-27’, blockId: ‘R-A-1226522-27’ })})»+»ipt>»; cachedBlocksArray[266489] = «window. yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-26’, blockId: ‘R-A-1226522-26’ })})»+»ipt>»; cachedBlocksArray[266492] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-5’, blockId: ‘R-A-1226522-5’ })})»+»ipt>»; cachedBlocksArray[266491] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-3’, blockId: ‘R-A-1226522-3’ })})»+»ipt>»; cachedBlocksArray[266500] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-11’, blockId: ‘R-A-1226522-11’ })})»+»ipt>»;

( Пока оценок нет )

Поделиться

Внутреннее устройство токарных станков | Металлический пресс

Публикация:

Производство режущих инструментов

Токарный станок — самый старый и самый простой станок. Египтяне использовали примитивные токарные станки по крайней мере 3000 лет назад. Токарные станки работают, удерживая и вращая заготовку, в то время как инструмент, положение которого контролируется токарным станком, прижимается к заготовке. Токарные станки могут резать сплошные и полые цилиндры и конусы. Токарные станки для резки металла могут производить круглые детали с жесткими допусками, что позволяет производить согласованные компоненты, такие как оси и подшипники, а также стволы и снаряды. Токарные станки также могут нарезать резьбу на валах, гайках и болтах. Кроме того, токарный станок может превратить стальную поковку или цилиндр в цельный коленчатый вал. Здесь представлены основные компоненты токарного станка.

Станина токарного станка обеспечивает жесткое основание для всего станка и удерживает переднюю, заднюю бабку и каретку на одной линии. Станины токарных станков обычно изготавливают из мелкозернистого чугуна. Обработанные и отшлифованные поверхности станины на салазках каретки и задней бабки называются направляющими. Высококачественные токарные станки часто имеют способы индукционной или огневой закалки для минимизации износа. В станины влиты усиливающие ребра для увеличения жесткости против сил резания. Эти силы имеют тенденцию смещать переднюю бабку, каретку и заднюю бабку. Чтобы обеспечить лучшее выравнивание каретки и задней бабки, одна или несколько перевернутых букв V обычно являются частью конструкции направляющих.

Передняя бабка выполняет несколько функций. Он поддерживает и выравнивает шпиндель и его подшипники, так что ось передней бабки остается соосной с задней бабкой и параллельной направляющим. Как и станина, конструкция передней бабки сопротивляется силам резания, которые вынуждают ее смещаться. В большинстве конструкций токарных станков он постоянно и жестко соединен со станиной станка или частью той же отливки. Передняя бабка также содержит и поддерживает ремни, шкивы и зубчатые передачи, которые соединяют двигатель токарного станка со шпинделем и обеспечивают диапазон скоростей вращения шпинделя. Иногда передняя бабка также служит опорой для двигателя токарного станка.

Задняя бабка обычно представляет собой отливку, которая скользит по направляющим. Стопорный механизм, называемый зажимным болтом или рычагом крепления, фиксирует его на направляющих и предотвращает его перемещение. Задняя бабка удерживает центр токарного станка в своем поршне для токарной обработки или торцовки. Ползун, который также называют шпинделем задней бабки, приводится в движение и выходит из отливки задней бабки с помощью винтовой резьбы и маховика и фиксируется в нужном положении. Кроме того, хвостовик удерживает инструмент в патроне или непосредственно во внутреннем конусе Морзе. Винтовой механизм поршня заставляет инструмент вращаться. Головной убор выполняет несколько функций. Он поддерживает и выравнивает шпиндель и его подшипники, так что ось передней бабки остается соосной с задней бабкой и параллельной направляющим. Как и станина, конструкция передней бабки сопротивляется силам резания, которые вынуждают ее смещаться. В большинстве конструкций токарных станков он постоянно и жестко соединен со станиной станка или частью той же отливки. Передняя бабка также содержит и поддерживает ремни, шкивы и зубчатые передачи, которые соединяют двигатель токарного станка со шпинделем и обеспечивают диапазон скоростей вращения шпинделя. Иногда передняя бабка также служит опорой для двигателя токарного станка.
Задняя бабка обычно представляет собой отливку, которая скользит по направляющим. Стопорный механизм, называемый зажимным болтом или запорным рычагом, фиксирует его на направляющих и предотвращает его перемещение. Задняя бабка удерживает центр токарного станка в своем поршне для токарной обработки или торцовки. Ползун, который также называют шпинделем задней бабки, приводится в движение и выходит из отливки задней бабки с помощью винтовой резьбы и маховика и фиксируется в нужном положении. Кроме того, задняя бабка удерживает инструмент в патроне или непосредственно во внутреннем конусе Морзе. Винтовой механизм поршня заставляет инструмент вращаться. Хотя ствол задней бабки обычно концентричен с передней бабкой, большинство задних бабок можно выдвинуть за пределы этого 9 положения.Выравнивание 0011 для резки конусов.

Каретка состоит из четырех компонентов: седло, фартук, составная направляющая и крестовина, или наконечник, направляющая. Седло представляет собой Н-образную отливку, которая опирается на направляющие. Он образует основу каретки и поддерживает как поперечные салазки, так и фартук. Нижняя сторона седла скользит по направляющим. Фартук представляет собой плоскую вертикальную прямоугольную пластину на седле со стороны оператора. Внутри расположены приводные механизмы для перемещения каретки по направляющим с помощью ручной или механической подачи. На токарных станках с поперечной подачей — возможностью приводить в движение поперечные салазки под прямым углом к ​​направляющим — дополнительный механизм внутри фартука использует ходовой винт для привода поперечных салазок. Механизм полугайки внутри фартука фиксирует каретку на ходовом винте для нарезания резьбы. Органы управления механической подачей и заправкой расположены на лицевой стороне фартука. Винт блокировки каретки прикрепляет седло к направляющим, что обеспечивает точность калибровки составного упора, предотвращая движение седла.

Составной суппорт удерживает держатель инструмента. На большинстве токарных станков составной суппорт можно поворачивать на 360 дюймов и фиксировать в любом положении. Это позволяет инструменту перемещаться по заготовке под любым углом, поворачивая маховик суппорта суппорта. Составной суппорт имеет градусную калибровку для упрощения установки его угла. Составной суппорт обычно не имеет механической подачи. Поперечный, или верхний, суппорт представляет собой отливку на верхней части седла, удерживающую составной упор. с помощью силовой поперечной подачи



Типы токарных станков и их применение

Токарный станок является простейшим из всех металлообрабатывающих станков. Вы когда-нибудь задумывались, как производятся эти симметрично выглядящие блестящие компоненты внутри вашего скутера, мотоцикла или кухонного комбайна?
Давайте вместе исследовать мир « ТОКАРНЫХ МАШИН », который известен как Материнская машина.

Содержание страницы

• Что такое токарный станок?
  • Схема токарного станка – как это работает?
• . 6. Настольный токарный станок
• 7. Токарный станок с полым шпинделем
• 8. Токарно-револьверный станок и токарно-винторезный станок
• 9. Вертикальный токарно-револьверный станок (VTL)
• 10. Токарно-винторезный станок специального назначения
• 11. Токарно-винторезный автомат C
• 9

Что такое токарный станок?

Принцип действия вашего токарного станка заключается в том, чтобы поворачивать или вращать заготовку вокруг горизонтальной оси и резать материал с помощью режущего инструмента для создания внешней поверхности, называемой внешним диаметром (OD), и внутренней поверхности, называемой внутренним диаметром ( ID) или отверстие. Вашими заготовками могут быть прутки, ковка или литье. Вы можете выбрать различные скорости резания и подачи для обработки различных материалов. Ваш токарный станок также известен как токарный станок с двигателем, поскольку в первые дни его существования приводился в движение паровой двигатель.

Схема токарного станка — как это работает?

На следующей диаграмме поясняется основной принцип работы машины.

Основные технические характеристики вашего токарного станка: максимальное расстояние между активной и мертвой точками и высота центра над направляющими и кареткой. Первый указывает максимальную длину заготовки, которую вы можете повернуть, а второй (A и B на рисунке) указывает максимальный диаметр, на который вы можете безопасно поворачивать/вращать направляющие и каретку.

Отлично! Теперь пришло время продолжить наше исследование и получить некоторые знания о различных типах токарных станков и их полезности, плюсах и минусах.

12 типов токарных станков и их применение

Вот список из 12 распространенных типов токарных станков, которые наиболее широко используются в деревообрабатывающей и металлообрабатывающей промышленности.

1. Токарный станок по дереву.	9. Вертикальные токарно-револьверные станки.
2. Скоростной токарный станок.	10. Токарные станки специального назначения. Ювелирный токарный станок. Токарно-карусельный станок. Колесный токарный станок Токарно-копировальный станок
3. Токарно-винторезный станок или токарно-винторезный станок.
4. Токарный станок с щелевой станиной
5. Токарный станок.
6. Токарный станок.
7. Токарный станок с полым шпинделем.	11. Токарные автоматы.
8. Револьверно-револьверные станки.	12. Токарные станки с ЧПУ.

Теперь давайте подробно рассмотрим каждую из этих машин и их использование. Вы готовы!

1.

Токарный станок по дереву

Вспомни скалку на маминой кухне или круглые ножки дивана и разноцветные деревянные игрушки! Все это и многое другое можно сделать на токарном станке по дереву.

Ваш токарный станок по дереву поставляется с передней бабкой с двигателем и системой привода, шпинделем с патроном, опорой для ручных инструментов и задней бабкой, все они установлены на станине или основании. Для вас доступны как настольные, так и базовые машины.

У вас будет от 5 до 6 простых инструментов для токарной обработки, торцевания, растачивания, отрезки, обработки канавок и отбортовки. Материалом вашего инструмента может быть углеродистая сталь, быстрорежущая сталь (HSS) или карбид.

Вы должны развить хорошие навыки использования этих ручных инструментов. Наждачная бумага используется на вращающейся заготовке для улучшения качества поверхности.

Токарный станок по дереву можно использовать в литейной мастерской, в производстве предметов домашнего обихода, игрушек и для реализации творческих идей.

Плюсы:
Ваш токарный станок по дереву работает.

Минусы:
Ваши инвестиции могут простаивать, если вы не можете использовать их с прибылью.

---

2. Скоростной токарный станок

Скоростной токарный станок имеет те же характеристики, что и токарный станок по дереву, но он более прочный, имеет 2 или 3 скорости вращения шпинделя от 1200 до 3600 об/мин и резцедержатель, установленный на регулируемом ползунке для ручной подачи. . Ваша глубина резания будет небольшой, что приведет к хорошему результату. Можно точить деревянные или металлические детали и заниматься прядением.

Плюсы:
Вы сможете быстро и качественно выполнять работу на скоростном токарном станке.

Минусы:
Отсутствие планирования и навыков использования этой машины может вернуть вас в бизнес.

---

3. Центровочный токарный станок или моторный токарный станок

Ваш центральный токарный станок имеет все детали, описанные выше, и вы можете выполнять токарную обработку по внешнему диаметру, расточке, торцеванию, центрированию, точению конуса, нарезанию резьбы, накатке и т. д. Вы можете установить сверла, метчики, и развертки на задней бабке и выполняют сверление, развертывание и нарезание резьбы. Жесткая конструкция и скорость вращения шпинделя позволяют выполнять тяжелые резы.

Вы можете использовать приспособления, такие как шлифовальный станок, копировальный и фрезерный станок; и изучите упор и заднюю бабку для поддержки длительных работ.

Плюсы:
Ваш центральный токарный станок — очень универсальный станок.

Минусы:
Ваш токарный центр медленный и не подходит для массового производства.

---

4. Токарные станки с щелевой станиной

Ваш токарный станок с щелевой станиной обладает всеми характеристиками токарного станка с центральной осью, за исключением того, что на станине рядом с передней бабкой имеется зазор для обработки большего диаметра. Вы можете закрыть зазор данной вставкой.

Плюсы:
Ваш токарный станок Gap Bed поможет вам изготавливать детали большего диаметра и обычные детали.

Минусы:
Стоимость вашего токарного станка Gap Bed больше, чем токарный станок Center Lathe, убедитесь, прежде чем инвестировать.

---

5. Токарный станок в инструментальной мастерской

По конструкции ваш токарный станок в инструментальной мастерской напоминает центральный токарный станок. Однако, когда вы начнете его использовать, вы поймете, что токарный станок Tool Room создан с более высокой точностью и увеличенным диапазоном скоростей, передаточных чисел и подач для плавной работы и нарезания резьбы в дюймовой, метрической и других системах. Вы используете токарный станок Tool Room, установленный в контролируемой среде, для производства компонентов режущих инструментов, штампов, калибров, приспособлений, приспособлений и прецизионных деталей.

Плюсы:
Универсальность и точность — главные преимущества вашего токарного станка Tool Room.

Минусы:
Стоимость вашего токарного станка в инструментальной комнате намного выше, чем токарного станка с центром, убедитесь, прежде чем инвестировать.

---

6. Настольный токарный станок

Ваш настольный токарный станок, также известный как мини-токарный станок или токарный станок для хобби, представляет собой мини-версию центрального станка и обладает большинством его стандартных функций. Он весит около 150 кг, и вы можете установить его на рабочий стол или на собственную базу.

Настольный токарный станок можно использовать в автосервисе, деревенской мастерской, ремонтных мастерских, а также как хобби.

Плюсы:
Настольный токарный станок в вашем сервисном центре поможет вам выполнить свои обязательства.

Минусы:
Инвестиции можно отсрочить, если у вас есть надежный аутсорсинговый объект.

---

7. Токарный станок с полым шпинделем

Ваш токарный станок с полым шпинделем является центральным токарным станком, однако он имеет шпиндель со сравнительно большим отверстием, облегчающим загрузку длинных трубчатых заготовок через отверстие, и вы можете обтачивать концы без необходимости длинного кровати.

Плюсы:
Ваш токарный станок с полым шпинделем ускорит вашу работу.

Минусы:
Будьте уверены в своем рабочем процессе, прежде чем совершать дополнительные инвестиции.

---

8. Токарные станки с револьверной головкой и токарные станки с токарным станком

Для массового и серийного производства вы выбираете производительный станок, такой как токарный станок с револьверной головкой или токарным станком.

В вашем токарно-револьверном станке задняя бабка заменена шестигранной револьверной головкой с шестью концевыми рабочими инструментами, которые можно индексировать и перемещать на суппорте вдоль оси шпинделя. У вас есть стандартный резцедержатель с токарными инструментами, установленными на подвижном суппорте каретки. Вы используете подающий стержень для перемещения каретки или башни под действием силы. Прочная конструкция позволяет использовать тяжелые резы, а патрон оснащен мощными кулачками.

Вы можете выполнять токарную обработку с помощью резцедержателя и одновременно выполнять сверление с помощью сверла на револьверной головке. Токарно-револьверный станок оснащен инструментами и может быть полуавтоматическим, и вам не нужно обладать высокой квалификацией, чтобы управлять им.

Инструмент на револьверной головке индексируется автоматически, когда вы откатываете револьверную головку на седло.

Ваш токарный станок с токарным станком имеет характеристики револьверного станка, но есть существенные отличия, а именно. Токарный станок Capstan быстрее благодаря своей легкой конструкции и предназначен для токарной обработки небольших заготовок, удерживаемых в цангах. Можно лишь придать небольшую глубину прорезей. Ведущая головка вашего токарного станка установлена ​​на ползунке, закрепленном на седле, и вы можете подавать инструмент, перемещая ползун.

Плюсы:
Ваши токарные станки с револьверной головкой и шпилем — производительные машины.

Минусы:
Из-за большого количества комплектующих износ больше.

---

9. Вертикальный револьверный токарный станок (VTL)

Вы должны использовать VTL для токарной обработки деталей большого диаметра или больших деталей несимметричной формы.

Ваш VTL обладает большинством функций револьверного станка, но имеет вертикальную ориентацию. Вы можете перемещать револьверную головку в двух направлениях и выполнять точение, растачивание и торцевание. Зажать заготовку на круглом столе можно на четырехкулачковом патроне или струбцинах. Вы можете использовать боковой инструмент для обработки наружного диаметра.

Плюсы:
Вертикально-револьверный токарный станок — универсальный станок.

Минусы:
Обычный VTL работает медленно по сравнению с ЧПУ.

---

10. Токарные станки специального назначения

Вам нужны токарные станки специального назначения для таких компонентов, как крошечный компонент часов, асимметричный элемент, такой как коленчатый вал, или типичный элемент, такой как колесная пара железнодорожного вагона.

Ювелирный токарный станок

Ювелирный токарный станок достаточно мал, чтобы держать его в руке; однако для удобства вы монтируете его на столе. Ваш ювелирный токарный станок имеет шпиндель передней бабки с патроном или цангой и приводится в движение двигателем и шкивом; задняя бабка и подручник для ручного инструмента. Вы должны иметь навык использования ручного инструмента для токарной обработки металлических и неметаллических заготовок. Ваш ювелирный токарный станок также известен как часовой станок, поскольку вы можете использовать его для токарной обработки запасных частей часов.

Плюсы:
Вы можете работать на машине и улучшать свой заработок.

Минусы: Это увеличит ваши расходы, если вам нужно будет нанять человека для работы на машине.

Токарный станок для коленчатого вала

Вы заметили, что диаметры коренных шеек коленчатого вала расположены на одной оси, а диаметры шатунных шеек — на другой оси.

Диаметр коренной шейки можно изменить, загрузив ее между патроном и задней бабкой.

Однако для точения диаметров шатунных шеек вам понадобится приспособление на токарном станке, чтобы совместить его ось с осью шпинделя.

Плюсы:
Если вы можете создать рабочий процесс, это может быть хорошей инвестицией.

Минусы:
Вам предстоит конкурировать с подразделениями, использующими новейшие технологии, где многолезвийные фрезы используются на высокотехнологичных станках.

Колесный токарный станок

Колесный токарный станок используется для обработки кованых колесных пар вагонов из-за его типичной конструкции. Они имеют огромные размеры и позволяют установить колесную пару между патроном и задней бабкой.

Плюсы:
Стоимость вашего колесного станка ниже, чем у автоматизированных станков, и он может выполнять ту же работу.

Минусы:
Колесный токарный станок работает медленно и не подходит для автоматизированного массового производства, где используется ЧПУ.

Токарно-копировальные станки

Вы можете использовать их для токарной обработки валов со ступенями разного диаметра, и точение будет быстрым и точным, поскольку профиль токарной обработки копируется с мастера на заготовку в гидравлическом режиме.

Плюсы:
Ваш копировальный станок хорош для массового производства.

Минусы:
Вы должны оправдать свои более высокие инвестиции.

---

11. Автоматические токарные станки

Ваш автоматический токарный станок может быть одношпиндельным или многошпиндельным и с возможностью подачи прутка или патрона. Вы можете выполнять полную последовательность операций, включая изменение скорости и подачи, перемещение инструмента, перемещение револьверной головки и подачу прутка автоматически с помощью набора кулачков или концевых выключателей. Одновременная работа с несколькими инструментами является обычной функцией вашего станка.

Ваш многошпиндельный автомат аналогичен одношпиндельному автомату, но более сложный, поскольку более одной заготовки (обычно 6 или 8) обрабатываются одновременно.

Плюсы:
Ваши автоматические токарные станки очень производительны.

Минусы:
Износ больше из-за большего количества механических частей и времени наладки инструмента.

---

12. Токарный станок с ЧПУ

Ваш токарный станок с числовым программным управлением (ЧПУ) работает с использованием систем ЧПУ, где токарный станок следует пошаговым инструкциям, данным системой ЧПУ. Вы можете вводить инструкции в систему ЧПУ либо напрямую с помощью системной клавиатуры, либо создавать их в автономном режиме в системе автоматизированного проектирования (CAD)/автоматизированного производства (CAM) и передавать их в систему ЧПУ. Ваш токарный станок с ЧПУ готов к работе, как только вы установите пробный компонент, и он будет работать автоматически, не требуя особого вашего внимания. Ваш токарный станок с ЧПУ будет иметь функции, аналогичные центральному токарному станку, за некоторыми исключениями.

Система ЧПУ на вашем токарном станке имеет обратную связь по замкнутому контуру и постоянно отслеживает программу в режиме реального времени и вносит коррективы для обеспечения повторяемости массового производства компонентов.

Ваш токарный станок с ЧПУ может иметь две или более оси и горизонтальную или вертикальную конфигурацию.

Плюсы:
Ваш токарный станок с ЧПУ надежен для массового производства повторяющихся компонентов.

Минусы:
Ваши инвестиции очень высоки, и вы должны быть очень уверены, прежде чем вкладывать.

Вывод:
Токарный станок для вашего центра — очень универсальный станок, известный как «прародитель» всех других станков. Развитие ваших токарных станков породило современные токарные станки с ЧПУ и высокотехнологичные обрабатывающие центры. Даже несмотря на все достижения в области технологий, вам может понадобиться центральный токарный станок, когда вам быстро понадобится одна или небольшая партия компонентов.

Что такое токарный станок по металлу? (с картинками)

`;

Эрик Толлберг

Дата последнего изменения: 27 сентября 2022 г.

Когда такие металлы, как сталь, латунь, железо и т. д., необходимо обработать, вырезать или вырезать, процесс выполняется с использованием токарного станка по металлу. Существуют различные типы токарных станков по металлу для различных целей и допусков, но наиболее распространенный токарный станок по металлу представляет собой большую, мощную часть оборудования, состоящую из ряда компонентов, включая: 1) переднюю бабку, 2) станину, 3) подачу и ходовые винты, 4) каретка, 5) поперечный салазок, 6) составной упор, 7) резцедержатель и 8) задняя бабка. Каждая из этих частей выполняет жизненно важную функцию в работе токарного станка по металлу.

Проще говоря, кусок металла, обычно называемый ложей, вставляется в шпиндель токарного станка, и шпиндель, окруженный передней бабкой, вращается с заданной скоростью. Предварительно выбранные режущие насадки, изготовленные из карбида или другого закаленного материала, жестко удерживаются на месте стойкой инструмента. Биты, позиционируемые и управляемые механизмом каретки, автоматически прижимаются к вращающемуся материалу, чтобы начать резку. Вращающийся инструмент подвешен внутри станины и может перемещаться вперед и назад с помощью подающего винта и ходового винта по мере того, как обрабатывающие долота входят в зацепление, выводятся из зацепления и перемещаются с помощью поперечного суппорта и упора для компаунда.

С появлением пластмасс и сплавов токарные станки по металлу должны стать гораздо более универсальными, чем они были в начале 19 века.век. Генри Модсли обычно считается изобретателем современного токарного станка по металлу.

Сегодня существует множество типов и вариаций токарных станков по металлу, каждый из которых предназначен для определенной функции и/или допуска. Некоторые из наиболее распространенных типов токарных станков: центральный токарный станок, который является самым простым из токарных станков, а также самым большим; настольный токарный станок, который обычно достаточно мал, чтобы его можно было установить на верстаке; токарно-револьверный станок, который позволяет одновременно задействовать несколько бит. Другие менее универсальные токарные станки, которые используются для более специализированных операций, включают токарный станок с двигателем, токарный станок с инструментальным отделением, токарный станок с токарным станком и многошпиндельный токарный станок.

Компьютерные технологии дали токарному станку по металлу огромный диапазон универсальности, экономичности и простоты в эксплуатации. Токарный станок с ЧПУ, управляемый компьютером, позволяет оператору просто запрограммировать определенную функцию процесса обработки. Одним нажатием кнопки токарный станок с ЧПУ автоматически установит правильную скорость вращения шпинделя и задействует заданное количество обрабатывающих насадок точно под правильным углом и на нужной глубине.
