| Рабочий ход осей, XxYxZ (мм) | 200x200x70 | 220x310x70 | 350x350x70 | 400x600x70 | 450x450x70 | 600x800x70 |
| Размер стола, XxY (мм) | 260×360 | 280×540 | 420×540 | 480×895 | 540×720 | 730×1075 |
| Габаритные размеры станка, XxYxZ (мм) | 505x475x540 | 500х635х640 | 665x655x640 | 725x1010x640 | 765x805x670 | 960x1170x690 |
| Рама | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль |
| Шарико-винтовые пары | 12 мм | 12 мм | 12 мм | 12 мм | 12 мм | 12 мм |
| Гофрозащита | да, на всех осях | да, на всех осях | да, на всех осях | да, на всех осях | да, на всех осях | |
| Тип направляющих | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа |
| Тип стола | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол |
| Размер зажимных болтов | M8 | M8 | M8 | M8 | M8 | M8 |
| Расстояние от края шпинделя до поверхности стола (мм) | 90 | 90 | 90 | 90 | 90 | 90 |
| Система управления | Mach4 | Mach4 | Mach4 | Mach4 | Mach4 | Mach4 |
| Подача резания (мм/мин) | до 1500 | до 1500 | до 1500 | до 1500 | до 1500 | до 1500 |
| Свободное перемещение (мм/мин) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Перемещения по оси X (мм) | 200 | 220 | 350 | 400 | 450 | 600 |
| Перемещения по оси Y (мм) | 200 | 310 | 350 | 600 | 450 | 800 |
| Перемещения по оси Z (мм) | 70 | 70 | 70 | 70 | 70 | 70 |
| Направляющие по оси X | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа |
| Направляющие по оси Y | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа |
| Направляющие по оси Z | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа |
| Мощность шпинделя | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт |
| Момент удержания ШД оси Х (Н∙м) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Момент удержания ШД оси Z (Н∙м) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Момент удержания ШД оси Y (Н∙м) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Источник питания | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц |
| Интерфейс подключения | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт |
| Тип кода | G — коды | G — коды | G — коды | G — коды | G — коды | G — коды |
| Операционная система | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) |
| Программное обеспечение | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM |
| Тип привода | шаговые двигатели | шаговые двигатели | шаговые двигатели | шаговые двигатели | шаговые двигатели | шаговые двигатели |
| Цанговый зажим | ER-11 | ER-11 | ER-11 | ER-11 | ER-11 | ER-11 |
| Число оборотов шпинделя (об/мин) | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 |
| Охлаждение шпинделя | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное |
| Рабочая температура (°C) | +10…+45 | +10…+45 | +10…+45 | +10…+45 | +10…+45 | +10…+45 |
| Вес, НЕТТО (кг) | 17 | 19 | 22 | 28 | 25 | 39 |
| Вес, БРУТТО (кг) | 19 | 21 | 24 | 30 | 27 | 41 |
| Размер станка в сборе (мм) | 505x475x540 | 500х635х640 | 665x655x640 | 725x1010x640 | 765x805x670 | 960x1170x690 |
| Размер упаковки (мм) | 805x775x840 | 800x935x940 | 965x955x940 | 1025x1310x940 | 1065x1105x970 | 1260x1470x990 |
| Гарантия | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев |
777russia.ru
Токарно-фрезерные станки с ЧПУ по дереву
Обращаем Ваше внимание, что на сайте представлены не все модели станков. Для подбора желаемого станка, оставьте, пожалуйста, заявку на нашем сайте!
Фрезерные станки предназначены для обработки с помощью фрезы плоских и фасонных поверхностей, зубчатых колёс и т. п. заготовок из древесины. При этом фреза, закрепленная в шпинделе фрезерного станка, совершает вращательное (главное) движение, а заготовка, закреплённая на столе, совершает движение подачи прямолинейное или криволинейное (иногда осуществляется одновременно вращающимся инструментом). Управление фрезерным станком может быть ручным, автоматизированным или осуществляться с помощью системы ЧПУ.
Во фрезерных станках главным движением является вращение фрезы, а движение подачи — относительное перемещение заготовки и фрезы.
Вспомогательные движения необходимы в станке для подготовки процесса резания. К вспомогательным движениям относятся движения, связанные с настройкой и наладкой станка, его управлением, закреплением и освобождением детали и инструмента, подводом инструмента к обрабатываемым поверхностям и его отводом; движения приборов для автоматического контроля размеров и т. д. Вспомогательные движения можно выполнять на фрезерных станках как автоматически, так и вручную. На фрезерных станках-автоматах все вспомогательные движения в определённой последовательности выполняются автоматически.
Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.
Все виды токарных станков по дереву имеют одну общую особенность: они предназначены для обработки заготовок, представляющих собой тела вращения при помощи резания и/или точения.
На токарных станках по дереву как правило выполняют:
- точение и расточку цилиндрических, конических и фасонных поверхностей — тел вращения
- нарезание различных резьб (иногда, чтобы подчеркнуть наличие этой функции, токарные станки называют токарно-винторезными)
- подрезку и обработку торцов деревянных деталей
- зенкерование, развертывание, сверление отверстий соосно оси токарного станка и другие виды сверления на токарно-фрезерных станках
Шпиндель является основным узлом любого токарного станка. Шпиндель зажимает заготовку и вращается вместе с ней, при этом режущий инструмент перемещается в двух независимых координатах – параллельно и поперёк оси вращения заготовки. Чем мощнее конструкция шпинделя и его приводной двигатель, тем выше производительность токарного станка по скорости снятия стружки с заготовки и тем более массивные детали он способен обрабатывать.

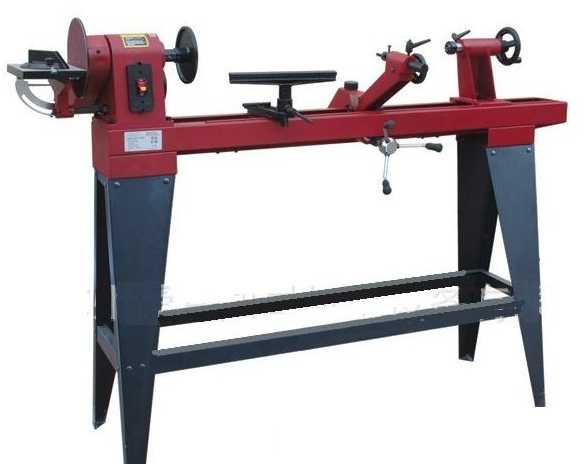

Технические характеристики
| Модель |
MCF1000 |
| Двигатель |
750В |
| Диаметр поворота |
350 мм |
| Высота центров |
175 мм |
| Длина обработки |
1000 мм |
| Наждачный диск |
200 мм |
| Рабочий стол |
225*155 мм |
| Количество скоростей |
3 |
| Скорость вращения |
750-2600 об/мин |
| Габариты с упаковкой |
1600*450*460 мм |

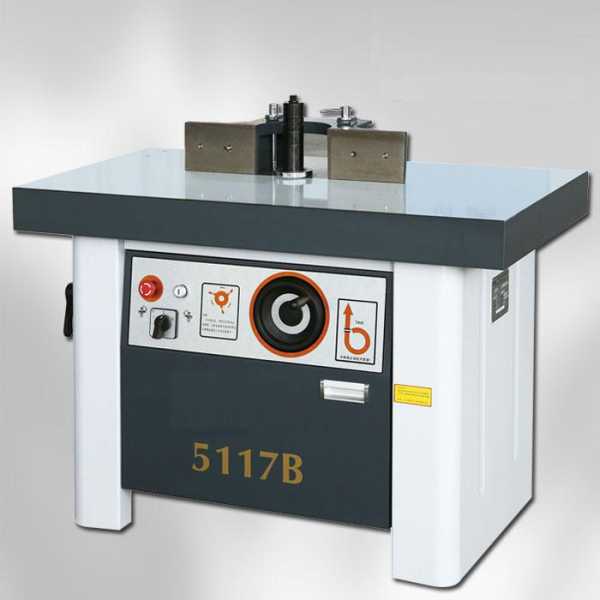

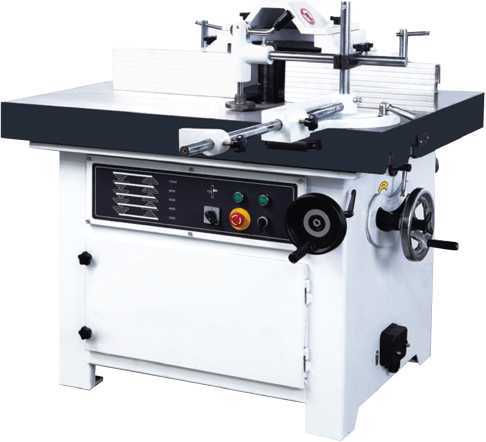

Технические характеристики
| Частота вращения шпинделя |
10000/8000/6000/4000/3000 об/мин |
| Диаметр ножевого вала |
ф35 ф40 мм по выбору |
| Макс. высота фрезерования |
150 мм |
| Градус уклона ножного шпинделя |
0-45 градусов |
| Размеры стационарного рабочего стола |
1100*550 мм |
| Максимальный размер отверстия |
ф200*80 мм |
| Размеры передвижного рабочего стола |
1110*260 мм |
| Макс. ход передвижного рабочего стола |
800 мм |
| Высота поверхности рабочего стола |
810 мм |
| Мощность электродвигателя |
4 кВт |
| Габариты |
1135*1525*1140 мм |
| Масса нетто |
480 кг |
| Конус задней бабки |
MT2 |
| Мощность двигателя |
550W |
| Габариты |
760*305*370 |

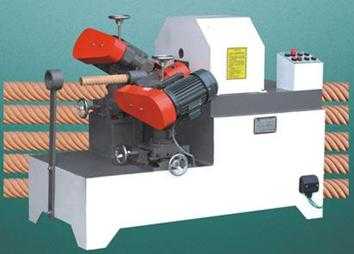

Технические характеристики
| Макс. диаметр обработки |
12-25 мм |
| Макс. скорость подачи |
10-300 мм/мин |
| Скорость вращения шпинделя |
9000 об/мин |
| Мощность двигателя |
1.85 кВт |
| Кол-во ножей |
1 |
Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.
Все виды токарных станков по дереву имеют одну общую особенность: они предназначены для обработки заготовок, представляющих собой тела вращения при помощи резания и/или точения.
На токарных станках по дереву как правило выполняют:
- точение и расточку цилиндрических, конических и фасонных поверхностей — тел вращения
- нарезание различных резьб (иногда, чтобы подчеркнуть наличие этой функции, токарные станки называют токарно-винторезными)
- подрезку и обработку торцов деревянных деталей
- зенкерование, развертывание, сверление отверстий соосно оси токарного станка и другие виды сверления на токарно-фрезерных станках
Шпиндель является основным узлом любого токарного станка. Шпиндель зажимает заготовку и вращается вместе с ней, при этом режущий инструмент перемещается в двух независимых координатах – параллельно и поперёк оси вращения заготовки. Чем мощнее конструкция шпинделя и его приводной двигатель, тем выше производительность токарного станка по скорости снятия стружки с заготовки и тем более массивные детали он способен обрабатывать.
Технические характеристики
| Макс. диаметр обработки |
25-50 мм |
| Макс. скорость подачи |
10-300 мм/мин |
| Скорость вращения шпинделя |
9000 об/мин |
| Мощность двигателя |
1.1 кВт*1/2.2 кВт*2 |
| Кол-во ножей |
2 |
Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.
Все виды токарных станков по дереву имеют одну общую особенность: они предназначены для обработки заготовок, представляющих собой тела вращения при помощи резания и/или точения.
На токарных станках по дереву как правило выполняют:
- точение и расточку цилиндрических, конических и фасонных поверхностей — тел вращения
- нарезание различных резьб (иногда, чтобы подчеркнуть наличие этой функции, токарные станки называют токарно-винторезными)
- подрезку и обработку торцов деревянных деталей
- зенкерование, развертывание, сверление отверстий соосно оси токарного станка и другие виды сверления на токарно-фрезерных станках
Шпиндель является основным узлом любого токарного станка. Шпиндель зажимает заготовку и вращается вместе с ней, при этом режущий инструмент перемещается в двух независимых координатах – параллельно и поперёк оси вращения заготовки. Чем мощнее конструкция шпинделя и его приводной двигатель, тем выше производительность токарного станка по скорости снятия стружки с заготовки и тем более массивные детали он способен обрабатывать.

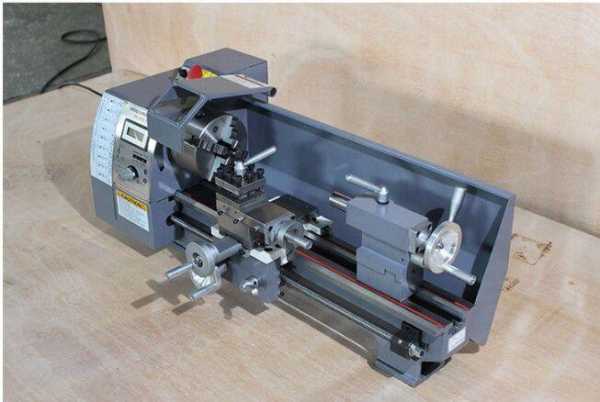

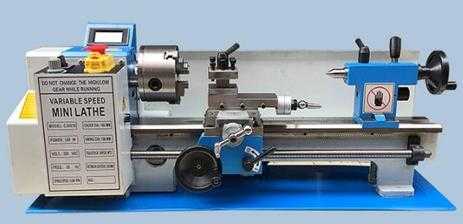

Технические характеристики
| Расстояние между центрами |
350 мм |
| Диаметр вращения |
180 мм |
| Диаметр зажимного патрона |
100 мм |
| Ход малого ползуна |
35 мм |
| Диаметр вращения над средним ползуном |
110 мм |
| Ход среднего ползуна |
65 мм |
| Конус шпинделя |
MT3 |
| Диаметр сквозного отверстия шпинделя |
32 мм |
| Частота вращения шпинделя |
50-2500 об/мин |
| Дюймовая резьба |
12-52TPI |
| Метрическая резьба |
0.5-2.5 мм |
| Ход пиноли задней бабки |
60 мм |
| Конус задней бабки |
MT2 |
| Мощность двигателя |
550W |
| Габариты |
760*305*370 |
Технические характеристики
| Макс. высота обработки |
120 мм |
| Диаметр шпинделя |
35 мм (регулируемо) |
| Скорость шпинделя |
10000/8000/6000/4000 об/мин |
| Размер рабочего стола |
1200*850*110 мм |
| Мощность двигателя |
4 кВт |
| Габариты |
1200*850*1050 мм |

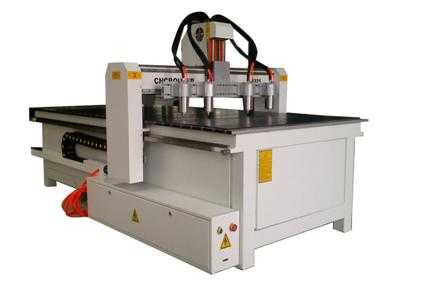

Технические характеристики
| Площадь рабочей поверхности |
1460*2500 мм |
| Рабочий ход |
1300*1850*120 мм |
| Репозиция |
0.025 мм |
| Шпиндель |
2.2 кВт / с водяным охлаждением/ HQD |
| Мощность |
380В/ 50 Гц/ 3 фазный |
| Рабочая скорость |
12 м/мин |
| Скорость хода |
18 м/мин |
| Инвентор |
3.7 кВт |
| Шаговый двигатель |
86В/YAKO |
| Оси X,Y,Z |
Шариковый винтовой ход/25мм/TBI |
| Спусковая дорожка |
Т-образный паз/хомут |
| Контроллер |
NC-stuido/NK105 |
| Память |
128Мб |
| USB |
USB2.0 |
| Программное обеспечение |
UcanCAM V10/Type3 |
| Температура |
0-40 градусов |
Технические характеристики
| Площадь рабочей поверхности |
1300мм*2500мм |
| Рабочий ход |
1300*2500мм |
| Точность обработки |
0.08мм |
| Мощность шпинделя |
2.2 кВт |
| Рабочее давление |
АС220/380В 50Гц |
| Скорость работы |
12000мм/мин |
| Скорость шпинделя |
6000-24000 об/мин |
| Высота загрузки сырья |
80 мм |
| Диаметр рукоятки ножа |
ф3.175, ф6, ф12.7 |
| Командный язык |
G код |
| Мощность поглощения пыли (на выбор) |
3 кВт |
Технические характеристики
| Площадь рабочей поверхности |
1300мм*2500мм |
| Рабочий ход |
1300*2500мм |
| Точность обработки |
0.08мм |
| Мощность шпинделя |
2.2 кВт |
| Рабочее давление |
АС220/380В 50Гц |
| Скорость работы |
12000мм/мин |
| Скорость шпинделя |
6000-24000 об/мин |
| Высота загрузки сырья |
80 мм |
| Диаметр рукоятки ножа |
ф3.175, ф6, ф12.7 |
| Командный язык |
G код |
| Мощность поглощения пыли (на выбор) |
3 кВт |
Технические характеристики
| Рабочая область XYZ | 1300мм*2500мм*200мм |
| Точность | 0.02 мм |
| Шпиндель | 3.5 кВт с водяным охлаждением |
| Скорость шпинделя | 0-18000 мм/мин, регулировка скорости |
| Холостой ход | 35 м/мин |
| Diameter of cutter | 3.175 мм-12.7 мм |
| Inverter | 3.7 кВт |
| Рабочий стол | вакуумный отсос |
| Вакуумный насос | 5.5 кВт с водяным охлаждением |
| Кабель | Germany Igus |
| Команды | G код (HPGL,U00,mmg,plt) |
| Программное обеспечение | Artcam,Type3,Wentai |
| Oil Injection | Manual |
| Рабочее напряжение | AC 380V- 3-фазн. |
sibimpexp.com
Изделия на станке чпу по дереву
Как заработать на ЧПУ станке по дереву
В наше время достаточно высокую популярность среди товаров самого разнообразного предназначения, которые встречаются на рынке, потребители особо ценят продукцию ручной работы. В результате этого, делая всевозможные изделия своими руками, можно неплохо зарабатывать. Чтобы облегчить подобную задачу и производить товары самого высокого качества, не тратя на это много своего времени, можно использовать различные дополнительные приспособления, среди которых самыми удобными в использовании являются гравировальные, фрезерные или токарные ЧПУ станки.
При помощи такого оборудования можно даже в домашних условиях изготавливать всевозможные изделия из дерева – элементы декора, предметы мебели и аксессуары к ней, сувениры и тому подобное, зарабатывая при этом значительные материальные средства. Для этого нужно просто иметь соответствующее оборудование и обладать определенными навыками в работе на нем.
Также неплохим решением будет налаживание сотрудничества с фирмами, занимающимися отделкой домов или строительными компаниями, изготавливая для них ту или иную продукцию с помощью станка ЧПУ. В таком случае можно будет не переживать о поиске покупателей на свои изделия, что были изготовлены на таком оборудовании.
Как наладить работу с использованием станка
Сувениры, изготовленные на станкеПеред началом такой выполнения подобных работ по заработку с использованием станка, следует тщательно изучить рынок, определиться с направлением деятельности, ознакомиться со стоимостью сырья для работы на станке, а также ценами на готовую продукцию. В результате этого можно будет определить примерный размер заработка.
Следующим шагом будет приобретение всего необходимого для заработка оборудования. Оптимальным вариантом будет покупка:
- ЧПУ станок комплексной обработки;
- фрезерный станок;
- набор фрез и всех необходимых дополнительных инструментов.
Не рекомендуется приобретать мини-станки из-за их невысокой надежности, лучше всего выбирать сразу линию для распиловки и последующей частичной обработки заготовок. Конечно, приобретение таких ЧПУ станков требует немалых материальных затрат, но сделав все правильно, можно сразу же начать хорошо зарабатывать, в самом скором времени окупив все затраты.
Подготовка сырья для работы и персонала
В качестве сырья для ЧПУ станков лучше всего подходят следующие породы древесины:
- ясень;
- сосна;
- лиственница, а также некоторые другие.
Конкретный выбор древесины для производства тех или иных изделий зависит от продукции, которая будет изготавливаться.
Кроме того, выбирая такие материалы для налаживания заработка необходимо обращать внимание на их влажность, так как от этого во многом зависит качество конечной продукции.
Кроме того, не следует забывать, что изготавливать те или иные детали высокого качества на ЧПУ станках с целью зарабатывать на жизнь можно в случае наличия соответствующих навыков выполнения подобной работы. Оптимальным вариантом будет подбор персонала таким образом, чтобы для каждого станка был свой мастер, хотя для выполнения работ на домашнем станке с такими заданиями можно справляться и самостоятельно.
Заработок с использованием токарного станка
Самый простой способ зарабатывать на использовании токарного станка, который доступен каждому человеку, обладающему определенными навыками работы на подобном оборудовании – самостоятельное изготовление различных изделий из дерева.
Самым грамотным решением по такому заработку будет наперед заготовить несколько типов изделий, осуществить фотосъемку готовых работ, сделать свой прайс-лист, предлагая потенциальным клиентам свои услуги, демонстрируя уже выполненные работы.
В случае изготовления на токарном станке разнообразных сувениров с целью заработка собственные изделия с целью реализации можно отдавать в специализированные магазины. Кроме того, такую и любую другую продукцию, сделанную своими руками на станке, можно реализовывать и при помощи сети Интернет.
Таким образом, использование токарного станка с целью заработать деньги может привести к потрясающим результатам, ведь современные модели такого оборудования дают возможность изготавливать на нем фигуры, изделия и детали к чему-либо любой формы и уровня сложности.
Заработок на ЧПУ станке
Отделка двери с помощью станкаСовременной альтернативой обычному токарному станку является ЧПУ станок. С помощью такого оборудования есть возможность быстро производить любые изделия по шаблону, сделанному на компьютере при помощи специальных программ.
Для того чтобы приступить к такому способу заработка, естественно, нужно сначала приобрести сам станок, который будет работать совместно с компьютером, на котором установлено соответствующее программное обеспечение.
В большинстве случаев для заработка такие ЧПУ станки используются в деревообрабатывающей сфере. Так, с помощью такого оборудования часто изготавливаются разнообразные мебельные гарнитуры.
Сам по себе заработок на ЧПУ станках – очень прибыльное занятие, поскольку такое оборудование позволяет обрабатывать детали из дерева и металла. Кроме того, ЧПУ техника дает возможность наносить гравировки на мрамор, а также природный и искусственный камень.
Преимущества фрезерных ЧПУ станков
Оптимальным решением для заработка будет использование фрезерного станка с ЧПУ. Такое оборудование в умелых руках дает возможность реализовывать самые разнообразные идеи.
В деревообрабатывающей промышленности фрезерные станки с ЧПУ позволяют осуществлять выборку разнообразных криволинейных поверхностей неправильной и правильной формы, проводить распиловку и грубую калибровку изделий, изготовлять пазы, канавки, гребни и многое другое.
Остальными областями, где использование таких станков встречается чаще всего, являются следующие:
- мебельное производство. Неординарная эксклюзивная мебель из разнообразных материалов, в том числе ценных пород древесины;
- сувенирная продукция. Резные шкатулки, рамки для фотографий, шахматы и многое другое;
- рекламная продукция. Логотипы, таблички, клише и тому подобное.
- разработка мастер-моделей для последующего литья в формы.
Особо перспективным способом заработка с помощью ЧПУ оборудования является его использование для производства разнообразных форм. В данном направлении станок с ЧПУ является самым популярным оборудованием, поскольку только с его помощью можно быстро приготовить самую качественную мастер-модель с любыми требуемыми параметрами. Такие формы используются с целью тиражирования определенных изделий из любых материалов.
Заработок на гравировочных работах
Еще одним достаточно перспективным способом заработать на оборудовании с ЧПУ является проведение гравировальных работ на поверхности драгоценных металлов. Это может быть изготовление определенных надписей или изображений на кольцах, производство подарочных медальонов и медалей, фирменные надписи на зажигалках, портсигарах, флягах и тому подобной продукции.
Для выполнения подобных работ с ЧПУ оборудованием, которые могут давать очень неплохой заработок, нужно только иметь гравировальный ЧПУ станок, а также компьютер с соответствующим программным обес
i-perf.ru
