разновидности, как своими руками изготовить ручную плоскошлифовальную машинку

Шлифование является одним из способов обработки древесины, который позволяет придать заготовкам идеально ровную поверхность. Универсальный в использовании шлифовальный станок по дереву будет отличаться функциональностью и простотой в эксплуатации. Для обработки пиломатериалов можно использовать изготовленные специализированными производителями агрегаты, так и выполнить такое оборудование самостоятельно, что позволит существенно сэкономить.

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

При необходимости можно изготовить самодельный шлифовальный станок по металлу или дереву, выполненный на основе дрели, мотора от стиральной машины или с использованием другого оборудования.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

  • Универсальность использования.
  • Эффективность.
  • Надежность.
  • Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже,

выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Изготовление шлифовальных станков

Предлагаемые сегодня в специализированных магазинах станки, изготовленные промышленным способом, отличаются универсальностью в использовании, функциональностью и эффективностью. Их единственный недостаток — это высокая стоимость, поэтому при необходимости выполнения различного рода шлифовальных работ большинство домовладельцев решается на изготовление самодельного оборудования, которое по своим параметрам и качеству обработки практически не уступает заводским агрегатам.

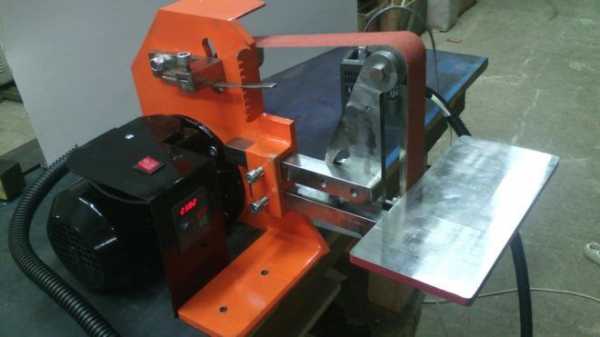

Конструктивно изготовленный своими руками шлифовальный станок по металлу будет состоять из следующих компонентов:

  • Металлическая или деревянная станина.
  • Электрический двигатель.
  • Ведущий вал.
  • Рабочая поверхность.
  • Шлифовальная лента.

При изготовлении барабанного шлифовального станка по дереву своими руками необходимо определиться с мощностью используемого электромотора. Рекомендуется выбирать электродвигатели, развивающие около 3 кВт и способные поддерживать чистоту оборотов в 1 500 в минуту. На основе такого привода может быть изготовлен функциональный, долговечный и надежный шлифовальный станок, который справится с обработкой деревянных изделий. Проще всего выполнить такое оборудование на основе электродвигателя от старой стиральной машины.

Станина шлифмашины может изготавливаться из пиломатериалов или металлического уголка, сваренного и дополнительно обшитого фанерой. Выбирать размеры станины необходимо исходя из габаритов используемого привода, а также размеров обрабатываемых на агрегате деревянных заготовок. Выполняя станину, необходимо ориентироваться на имеющуюся проектную документацию, что и позволит правильно изготовить несущее основание станка, которое в последующем сможет выдержать существенные нагрузки.

Вал лентошлифовального ручного и автоматического станка, который напрямую соединяется с электродвигателем, можно выточить на токарном станке или использовать уже готовые заготовки от промышленного оборудования. Валы калибровального барабанного шлифовального станка должны располагаться строго посередине основного привода, что в последующем гарантирует качественную обработку деревянных заготовок.

Оптимальная ширина используемой шлифовальной ленты будет составлять 200 миллиметров. Выполнить ее можно из наждака, который разрезается на полосы и в последующем из них уже клеится используемая абразивная лента. Материал должен клеится встык, а с обратной стороны подкладывается плотная материя, которая позволит обеспечить прочность выполненного шва.

Изготовив шлифовальный станок своими руками, можно существенно упростить обработку деревянных заготовок, выравнивание досок и снятие стружки с пиломатериалов. Сделать такой агрегат своими руками не составит сложности. В интернете необходимо будет подобрать схему-чертеж изготовления станка, и с использованием электромотора от старой стиральной машины выполнить простейшее оборудование, которое по своей функциональности и качеству обработки не будет уступать изготовленной заводским способом технике.

pochini.guru

7 лучших шлифовальных станков - Рейтинг 2019

Снятие припуска, удаление мелких неровностей, сглаживание шероховатостей, финишная обработка заготовок и деталей осуществляется на шлифовальных станках. Размер снятого материала по толщине измеряется в десятых долях миллиметра. Инструмент предназначен для обработки металлических сплавов, древесины различной твёрдости и изделий на её основе, – ДСП, МДФ, ОСП и фанеры. Возможна шлифовка композитов и пластика. Наиболее распространены круглошлифовальные (барабанного типа) и комбинированные.

Лучшие круглошлифовальные станки

Обработка заготовки производится абразивным материалом, закреплённым на вращающемся барабане. Шлифуемая деталь жёстко крепится на рабочем столе. Благодаря малому снимаемому слою, поверхность получается гладкой с высокой точностью.

Управление станком производится вручную или автоматикой. Как абразив применяется лента с различными номерами шлифовального зерна. Возможно создание декоративных поверхностей, например, с эффектом состаренного дерева, – браширование.

Энкор Корвет-57 – недорогой

Шлифовальный станок, оснащённый основным силовым агрегатом и двигателем подачи с питанием от электрической сети 220 вольт. Применяется для черновой и чистовой обработки деревянных плоских заготовок. Оснащён пылезащитными подшипниками, подпружиненным механизмом натяжения абразивной ленты.

Жёсткая стальная рама, сбалансированный барабан, стабильная скорость автоматической подачи обеспечивают высокую производительность и точность обработки. Предусмотрены удлинители рабочего стола для работы с крупногабаритными заготовками.

Плюсы:

  • Доступная стоимость.
  • Подключение пылесоса.
  • Функционал.

Минусы:

  • Вибрирует при предельных нагрузках.
  • Шумный.



Рекомендации:

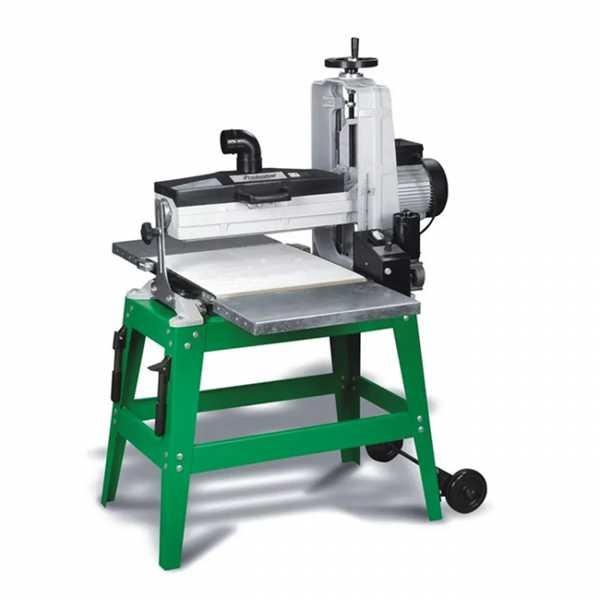

Holzstar ZSM 405 – для домашнего умельца

Станок барабанного типа для обработки деталей с плоской поверхностью. Оснащён регулируемой подачей бесступенчатого вида, встроенным шасси. Предусмотрена регулировка по высоте для обработки разнокалиберных заготовок.

Смена шлифовальной ленты осуществляется без применения дополнительной оснастки. Электродвигатель с питанием от сети 220 вольт предназначен для длительной работы с высокой производительностью. Станок оснащён парой прочных колёсных пар для перемещения.

Плюсы:

  • Компактные размеры, мощность, настройка по высоте и регулировка подачи.
  • Возможность подключать пылеотсос.
  • Мобильность, питание от сети 220 вольт.

Минусы:

  • Ощущается вибрация при обработке массивных заготовок на полной мощности, требуется крепить к полу.
  • Нет ручек, чтобы перемещать.



Jet 10-20 PLUS 628900М – для малой мастерской

Компактный агрегат для предварительной и чистовой обработки деревянных заготовок. Применяется в домашних условиях, небольшой производственной мастерской или строительной площадке. Оснащён мощным асинхронным двигателем с подключением к сети 220 вольт.

Консольная установка шлифовального барабана позволяет обрабатывать заготовки шиной до полуметра в два прохода. Предусмотрена возможность смены оснастки для проведения брашировальных операций по декорированию поверхности.

Плюсы:

  • Удобный, простой в управлении, надёжный.
  • Производительный, не греется при длительном использовании.
  • Высокая точность при брашировании.

Минусы:

  • Ценник.
  • Периодически сползает абразивная лента.



Лучшие комбинированные шлифовальные станки

Принцип действия основан на перемещении «бесконечной» абразивной ленты, одетой на специальное устройство. Механизм обеспечивает необходимое усилие натяжения, предохраняет ленту от провисания. Движение абразива обеспечивается электрическим двигателем.

Заготовка располагается на рабочей плоскости стола. Снятие материала происходит при контакте детали со шлифовальным зерном. Станок дополнительно оснащён абразивным диском, для повышения общего функционала агрегата.

ЗУБР ЗШС-330 – настольный вариант станка

Шлифовальный станок компактных размеров и небольшого веса. Последнее обстоятельство позволяет переносить механизм в требуемое место, монтировать на устойчивом основании. Электродвигатель подключается к сети 220 вольт.

Фиксация заготовки осуществляется упорами и зажимами. Предусмотрен механизм от случайного перезапуска при пропадании напряжения в сети. Сменная абразивная насадка позволяет работать с древесиной, пластиком и металлом.

Плюсы:

  • Компактность.
  • Удобен для работ в небольшом помещении.
  • Самое то, для небольших деталей.

Минусы:

  • Стол перед шлифовальным кругом требует жёсткой фиксации.
  • Цена сильно завышена.



ЭНКОР Корвет-51 – для небольших заготовок

Небольшой ленточно-тарельчатый шлифовальный станок для работы с малогабаритными деталями. Позволяет выполнять предварительную и чистовую обработку изделий из ДСП, МДФ, ОСП, фанеры, композитных материалов, пластика и металла.

Хорошо точит ножи и другой режущий инструмент с плоским лезвием. Ременная передача избавляет от возможности заклинивания рабочих органов. Предусмотрена возможность быстрой перестановки рабочего стола. Станок снабжён транспортирным упором.

Плюсы:

  • Небольшие габариты, цена.
  • Удобно работать с небольшими поделками.
  • Функции точилки.

Минусы:

  • Ощутимая вибрация на столе.
  • Необходимо крепить станину к основанию.



JET JSG-64 – для небольших мастерских

Шлифовальный станок для небольших мастерских со штучным производством. Используется для работ по дереву и металлу. Лентой обрабатываются большие плоскости, торцы – диском. Предусмотрена возможность наклона ленточного угла на 90° для ошлифовки габаритных поверхностей.

Имеется возможность изменения положения рабочего стола перед лентой. Встроен механизм аварийного отключения при возникновении нештатных ситуаций. Агрегат прост в освоении и обслуживании.

Плюсы:

  • Прост в применении, выполняет своё предназначение.
  • Возможность применять сменную оснастку от других подобных станков.
  • Не только для дерева, но и металла.

Минусы:

  • Очень хлипкий столик перед кругом.
  • Слабоватый мотор, при приложении усилий начинает гудеть, не тянет.

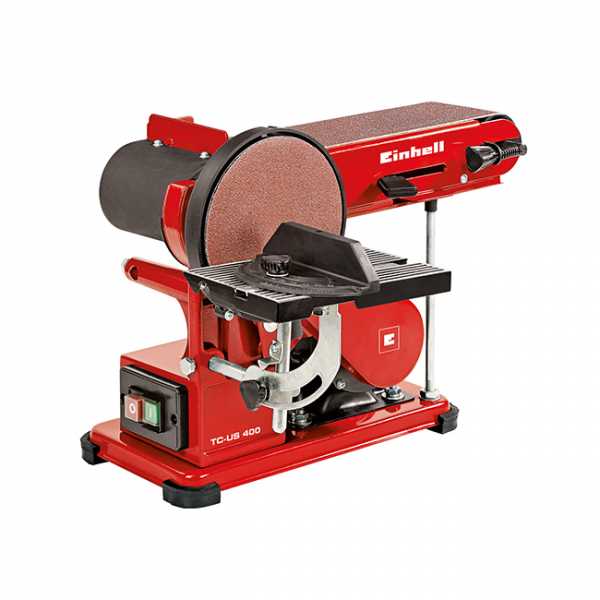

Einhell TC-US 400 – стационарный станок

Плоскошлифовальный агрегат со стационарной установкой. Предназначен для работ с древесиной различной плотности и пластиковыми заготовками. Применена закрытая ременная передача для повышения безопасности.

Корпус покрыт специальным антикоррозионным защитным покрытием. Предусмотрена фиксация рабочего стола под необходимым углом для расширения возможностей станка. Агрегат отличается долгим временем эксплуатации, прост в применении и обслуживании.

Плюсы:

  • Качественная сборка, малая вибрация.
  • На удивление, тихий.
  • Возможность подключение пылесоса.

Минусы:

  • Смена ленты требует определённого времени.



Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Станки шлифовальные по дереву


Шлифовальные станки по дереву

Шлифование представляет собой технологический процесс, который заключается в ручной или механизированной обработке твердого материала: стекла, металла, гранита, дерева и многого другого. На протяжении многих лет подобным образом проводилась обработка дерева, которое использовалось при обустройстве дома или при решении других задач. Шлифовальный станок по дереву представляет собой специальную конструкцию, которую можно создать своими руками или приобрести у производителя, который специализируется на выпуске подобного оборудования. Чем меньше показатель шероховатости, тем более приятна она на ощупь. В зависимости от того, какая поверхность, используется различный тип обработки поверхности. Своими руками можно создать конструкцию, которая используется в быту, промышленные станки обладают характеристиками, позволяющими налаживать многосерийное производство.

Комбинированный шлифовальный станок по дереву

Виды шлифования

Дома зачастую абразивные инструмента, которые созданы своими руками. Шлифовальный станок по дереву может обладать различными характеристиками, которые зависят от предназначения конструкции. Все станки создаются для решения определенных задач, зависящие от вида шлифования.

Существует следующие виды абразивной обработки:

  1. Плоское шлифование выполняется для шлифования сопряженных или одиночных плоских поверхностей. Своими руками провести обработку можно при использовании ручного инструмента, но он будет полезен только дома.
  2. Ленточный тип абразивной обработки проводится довольно часто. Данный метод используется для финишного шлифования сопряженных и плоских поверхностей. Добиться результата, который можно достигнуть при использовании ленточного оборудования, при работе с использованием ручного инструмента своими руками практически невозможно.
  3. Провести круглое шлифование можно при использовании специальных станков по дереву. Характеристики подобной конструкции определяют возможность получения цилиндрической и конической поверхности.

Для каждого типа шлифования используется специальная модель станков. Некоторые можно создать своими руками, другие имеют сложную систему, и поэтому их производством занимается только специализированные фирмы.

Виды шлифовальных станков по дереву — классификация

Можно выделить несколько типов станков, которые могут использоваться для финишной обработки дерева. К наиболее распространенным можно отнести:

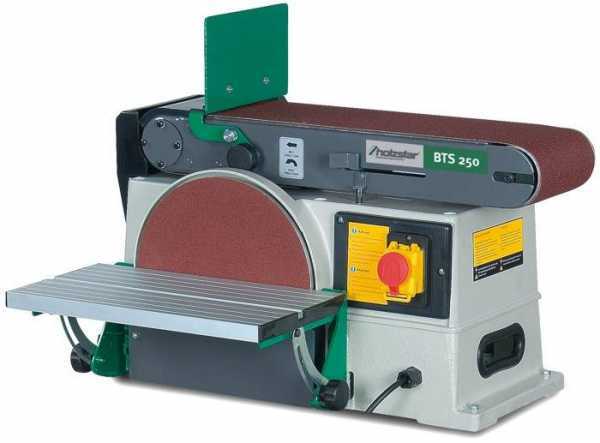

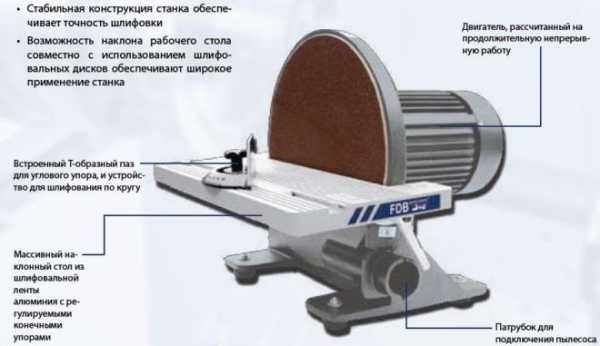

  1. Дисковые или тарельчатые – один из самых распространенных вариантов исполнения. К особенностям конструкции можно назвать использование специального диска, к которому проводится прикрепление абразивного материала. Дисковые могут использоваться для произведения большого количества различных операций. Именно поэтому тарельчатый тип станков по шлифованию дерева встречается крайне часто.

    Дисковый шлифовальный станок по дереву

    Тарельчатый вид применяется для зачистки поверхности заготовок, которые имеют форму шаров, цилиндров и конуса. Своими руками можно сделать подобный станок небольших габаритных размеров. Компактность определяет возможность установки на верстаке в домашних условиях. Производительность этого вида станков очень высока, так как имеют мощный электродвигатель. Для его использования не нужно обладать определенными навыками.

  2. Ленточные используются на протяжении последних нескольких десятилетий. К особенностям конструкции можно отнести невысокую цену и высокую производительность. Шлифование проводится при помощи специальной абразивной ленты, которую следует заменять при истирании.

    Ленточный шлифовальный станок по дереву Корвет

    Провести регулировку степени натяжения можно своими руками. Для того чтобы повысить устойчивость абразива к истиранию его изготавливают при использовании графита. Этот момент значительно повышает цену ленты, но изготовить ее своими руками нельзя. Фиксация проходит при помощи резиновых роликов, которые контролируют движение ленты.

  3. Существует барабанный тип станка. Используется барабанный станок для шлифования длинных плоскостей: щитов, реек, досок и так далее. Процедура придания поверхности необходимой шероховатости проводится барабаном или цилиндром. Барабанный шлифовальный станок Jet DDS-225 Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход При этом зачастую изготавливают конструкцию с двумя барабанами. Для повышения эффективности модели на два барабана надевается абразив с различной зернистостью. Таким образом за один проход деталь проходит черновое и чистовое шлифование, что повышает эффективность оборудования.

Также есть комбинированная и калибровальная модели, которые получили применение в определенной ситуации. Калибровальная позволяет получить деталь высокой точности. Однако калибровальный станок не может использоваться при массовом производстве. С повышением точности обработки также повышается цена станка.

Устройства станков

Степень выравнивания поверхности зависит от вида абразивного материала и конструктивных особенностей станка. Провести качественное шлифование щеточным ручным инструментом довольно сложно, так как при механизации процесса можно не только повысить производительность, но довести точность размером деталей и шероховатости до самого высокого уровня.

Рассмотрим устройства типичного шлифовального станка:

  1. рабочий орган, представленный абразивной поверхностью;
  2. станина с особыми размерами и формой, которая позволяет размешать заготовку под небольшим наклоном;
  3. приспособление, позволяющее проводить круговую обработку;
  4. упор, позволяющий выполнять обработку в горизонтальной плоскости.

При изготовлении станины зачастую используют чугун или сталь, так как этим материалы способы выдержать большую нагрузку и провести ее перераспределение для устранения вибрации. При создании подобного приспособления своими руками чаще используют чугун, так как он имеет меньшую стоимость.

Основные характеристики

Существует несколько основных моментов, которые следует учитывать при выборе модели. К ним можно отнести:

  1. мощность – главный параметр, который следует учитывать. мощность определяется тем, какой электродвигатель установлен. для производственных нужд зачастую устанавливают электродвигатель мощностью 1 кВт и более. в быту будет достаточно и

i-perf.ru

виды конструкций, работа с самодельным комбинированным станком

Все материалы в любом производстве, помимо изготовления, требуют ещё дополнительной и финишной обработки. Яркими примерами таких обработок можно назвать шлифовку и полировку изделия. Эти два вида механического воздействия на поверхность детали, доводят её внешний вид до совершенства. Однако всем известно, чтобы выполнить эти операции руками, уйдёт много времени и сил, да и равномерность обработки может обеспечить разве что очень опытный мастер. Для облегчения такого рода работ, человек придумал себе в помощь различные приспособления и механизмы. О некоторых из них и пойдет речь дальше.

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

  • Круглошлифовальные.
  • Внутришлифовальные.
  • Бесцентрово-шлифовальные.
  • Плоскошлифовальные.
  • Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

  • Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
  • Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
  • Количество оборотов двигателя не больше установленных производителем.
  • Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
  • Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
  • На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Изготовление шлифстанка своими руками

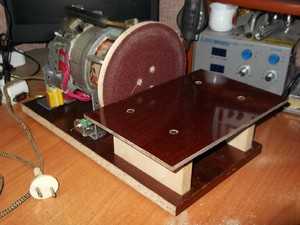

Шлифовальный станок своими руками для дерева собрать совсем несложно. В народе его ещё называют просто — наждак.

Основным составляющим элементом является двигатель. Наверняка у многих в хозяйстве найдется старая стиральная машина. Её мотор для этой цели вполне подойдёт. Если нет, новый движок на рынке обойдётся довольно дорого, а вот на любой барахолке можно отыскать б/у в рабочем состоянии. Электродвигатель должен быть сильным от 750 Вт до 2 кВт, не скоростным от 1500 до 3000 об/мин, если трёхфазный, то всегда можно адаптировать под 220 В. Также понадобятся толстая фанера, саморезы, клей ПВА, ну и инструмент, конечно.

Задача простая: сделать жёсткий диск, на который наклеится наждачная бумага. Для этого вычерчиваем на фанере круг диаметром 150−170 мм, если фанера достаточной толщины, чтобы скрыть зажимную гайку, достаточно одной заготовки. Если нет, склеиваем две одинаковых заготовки клеем ПВА. Зажимная гайка шпинделя двигателя должна быть утоплена в диск заподлицо с его рабочей плоскостью.

Из той же фанеры 15−24 мм нужно изготовить несколько деталей:

  • Станину, к которой будет крепиться двигатель.
  • Стол подачи с направляющими для изменения угла наклона.
  • Конструкцию дисковой защиты.
  • Основание для крепления всего станка к верстаку.

Защиту для диска можно сделать в виде арки с прямыми углами или усечёнными. Она, как и стол подачи, крепится к станине. Из дополнительных приспособлений можно установить на столе подачи упор-транспортир, который позволит подавать заготовку под фиксированным, горизонтальным углом.

Отдавая дань эстетике, желательно каждую деталь перед сборкой отшлифовать. Но это по желанию, а вот со столом подачи это необходимо сделать тщательно. Гладкая поверхность обеспечит равномерное и непрерывное движение детали вдоль рабочей поверхности диска.

Плоскошлифовальный станок

Назначение этого станка открывается в самом его названии — плоскошлифовальный, то есть для шлифовки плоских поверхностей деталей и заготовок. Он может быть дисковым, барабанным (по типу рейсмуса) или ленточным. При этом его рабочая поверхность может располагаться вертикально, горизонтально или регулироваться.

Отдельные конструкции станков делают полностью регулируемыми. Но это индивидуально. Самодельные машины каждый делает под себя, чтобы удобнее было работать. Конструкции с полной регулировкой изготовить сложнее. У них регулируется прижим барабана или ленты, то есть, другими словами, существует возможность фиксированного передвижения рабочей поверхности по вертикальной оси. И подручник имеет механизм движения в двух направлениях, как каретка держателя резцов на токарном станке.

По словесному описанию трудно представить себе, как это выглядит. И тем более трудно понять, как оно работает. Но сегодня у нас есть интернет. Там можно найти ролики, где бывалые мастера делятся своим опытом, подробно объясняют и показывают, как изготовить подобное оборудование. Предоставляются подробные чертежи и схемы с точными размерами и указаниями, какой материал использовать для сборки. В общем, если есть затруднения с самостоятельным конструированием, то всегда можно просто изготовить чью-нибудь копию.

Ленточный шлифовальный станок

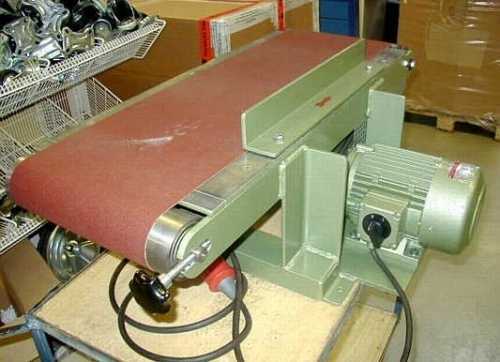

Этот станок придумали для обработки длинных деталей. Абразивная лента имеет в своей основе прочную матерчатую ткань, скреплённую в кольцо. Размеры существуют разные. Приводится в движение всё тем же электродвигателем с аналогичными характеристиками. Но некоторые умельцы заменяют двигатель дрелью. Хорошая дрель — универсальный по многим параметрам инструмент. Однако такая замена больше актуальна для небольшого размера настольных станков, как правило, такими пользуются моделисты.

Как собирается ленточная шлифмашина своими руками? Лента натягивается между двумя валами или барабанными роликами. Один из которых — ведущий (он крепится на шпиндель двигателя), а второй — ведомый (он обеспечивает натяжение шлифовальной ленты). Чтобы лента не соскакивала с барабанов, к их торцам крепятся шайбы-стопоры. Получается нечто вроде текстильной катушки. При незначительных перекосах износ ленты происходит быстрее, чем разрушаются края ленты, трущиеся о стопорные шайбы. Так что эта идея вполне жизнеспособна и себя оправдывает.

Также между барабанами с тыльной стороны ленты устанавливается экран-опора, который обеспечивает плотный прижим всей плоскости заготовки к поверхности ленты. Чтобы снизить силу трения, экран тщательно шлифуется. Изготовить его можно как из лёгкого металла, так и из твердых пород дерева.

Ведущий валик необходимо обрезинить или изготовить из жёсткой резины. Это обеспечит невозможность проскальзывания ленты по поверхности валика. Всю конструкцию при необходимости можно располагать по-разному: вертикально, горизонтально или под углом. К общей станине, как и на всех подобных станках, крепится подручник жёсткий, под углом 90 градусов, либо регулируемый. Расстояние между лентой и краем подручного стола не должно быть больше 3 мм. Ввиду того что разрыв ленты не способен нанести значимые телесные повреждения, защиту делают лишь для удаления продуктов шлифования.

Самодельный гриндер

Гриндер — это высокоскоростная лентошлифовальная машина или универсальный станок. Рабочие поверхности — диск и лента. Двигатель используется такой же, как и на всех станках. А высокая скорость достигается при использовании шкивов разного диаметра. Шкив большого диаметра монтируется на шпиндель двигателя и является ведущим. Малый шкив — натяжной.

На универсальном станке на шпиндель крепится ещё и диск. Можно установить и дополнительный передающий ролик, опорные крепления которого будут подпружинены. Делается это для быстрой смены абразивной ленты.

От остальных шлифовальных машин гриндер отличается скоростью обработки и универсальностью. Используя сменные ленты для разных материалов, можно быстро обрабатывать поверхности даже высоколегированной стали.

obrabotkametalla.info

разновидности и основные характеристики, принцип работы

Шлифовальный станок выпускается для обработки материалов различной твёрдости. Благодаря ему можно выполнить доводку до необходимого состояния какой-то детали, имеющую плоскую, цилиндрическую или конусную поверхность.

Обычно итогом шлифования является обработанная поверхность, которая имеет высокую степень чистоты и шероховатости. Финишная обработка материалов при помощи шлифовальных станков производится с применением специальных абразивных инструментов. К таким инструментам можно отнести войлочные или абразивные круги, наждачную ленту или абразивную пасту.

Принцип работы

Принципом работы шлифовального агрегата является вращательное движение режущего инструмента, а также возвратно-поступательный ход доски. Диск вращается на большой скорости и за один подход он может снять тонкий слой металла, а если постоянно и аккуратно двигаться вперёд и назад, то тогда будет обеспечиваться довольно медленная обработка всей поверхности детали.

Глубина шлифования, от которой зависит качество поверхности, будет обеспечиваться на различных станках по-разному. Обычно её можно регулировать с помощью автоматического перемещения рабочего стола вверх или вниз. На современных моделях местоположение по вертикальной оси изменяется при помощи специальной рабочей головки, которая имеет режущий инструмент.

Виды обработки

Современное оборудование позволяет выполнять очень большой и широкий спектр возможностей. Шлифовальные станки можно применять для достижения абсолютно разных целей.

Обычно с помощью станков производят следующие виды обработки наружных поверхностей:

  • Обдирка черновой заготовки.
  • Доводка шероховатостей до нужного значения.
  • Доводка габаритов детали до необходимого размера.
  • Полировка деталей, имеющих коническую, цилиндрическую или плоскую поверхность.
  • Заточка инструментов.

Технические характеристики

Нужно понимать, что для разных целей по обработке деталей, можно приобрести и разные шлифовальные станки. Но, так или иначе, при выборе следует обращать внимание на некоторые общие технические характеристики.

  • Мощность привода.
  • Расстояние от шпинделя до рабочего стола, которое влияет на толщину шлифовки обрабатываемой детали.
  • Ход рабочего стола по осям Y и X, который обеспечивает ширину и длину шлифовки.

Ещё очень важной характеристикой является точность обработки, а также максимальная и минимальная поперечная подача и, разумеется, размер рабочего стола. На эти характеристики нужно обращать особое внимание при покупке этого вида аппарата.

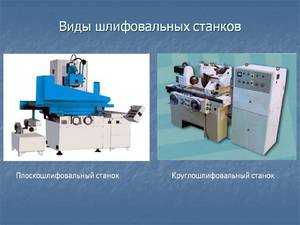

Виды шлифовальных станков по металлу

Современные станки разделяются на несколько разновидностей, а зависит это от их предназначения.

  • Круглошлифовальный станок. Назначение этого оборудования — обработка цилиндрических и конических поверхностей. А также такие станки могут обрабатывать торцевые поверхности. Круглошлифовальный станок может быть универсальным и простым. На универсальных станках устанавливается функция поворота шлифовального диска. Простые этой возможности лишены.

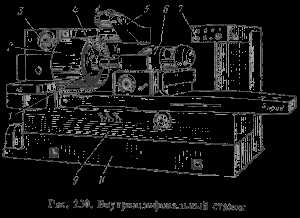

  • Внутришлифовальный. Из названий можно понять, что предназначение станка — обработка поверхностей изнутри.
  • Плоскошлифовальный. Предназначается для обработки сопряжённых плоских поверхностей, а также прямых деталей.
  • Бесцентрошлифовальный. Такое оборудование применяется на крупносерийном производстве. Заготовку нельзя будет зафиксировать обычным способом, поскольку удерживаться она будет из-за силы вращения между специальным роликом и шлифовальным кругом. Два этих предмета будут вращаться в противоположных направлениях.

Шлифовальные станки можно приобрести при помощи специализированных сайтов, на которых реализуется только качественная продукция известных компаний.

Основным отличием плоскошлифовального и круглошлифовального станка является тип обрабатываемой детали. На круглошлифовальном агрегате можно обрабатывать детали типа вала, то есть трубы. А на плоскошлифовальном оборудовании обработка ведётся только плоских поверхностей, можно обрабатывать пластины.

Шлифовальный станок по дереву

Шлифовальный агрегат для обработки дерева является специальной конструкцией, которая создана для уменьшения шероховатости поверхности дерева, чтобы получить более приятную на ощупь поверхность. В зависимости от обрабатываемой поверхности, можно найти разные типы станка.

Виды шлифовки

Шлифовальный аппарат по дереву имеет разные характеристики, которые зависят от предназначения оборудования. Все станки изготавливаются специально для решения определённой задачи, что зависят от вида шлифовки.

Есть несколько видов абразивной обработки:

  1. Плоское шлифование применяется для обработки одиночных или сопряжённых плоских поверхностей.
  2. Ленточный тип обработки используется для финишной обработки плоских или сопряжённых поверхностей.
  3. Чтобы произвести круглое шлифование, используется специальный станок по дереву. В результате можно получить коническую или цилиндрическую поверхность из дерева.

Для каждого вида шлифования необходимо применять определённую модель станка. Некоторые можно сделать собственными руками, другие же являются более сложной конструкцией, а потому производством занимаются только специальные фирмы.

Виды станков по дереву

  • Тарелочные или дисковые приспособления. Это очень распространённый вариант станков. В конструкцию входит специальный диск, к которому производится крепление абразивного материала. С помощью диска можно производить множество операции. Тарелочный тип станков для шлифования по дереву применяется очень часто. Тарелочный агрегат применяют для того, чтобы зачистить поверхность, которая имеет цилиндрическую, шаровую или конусную форму. Этот аппарат очень компактен и его можно установить на любой верстак. Производительность агрегата велика, поскольку он имеет хороший электродвигатель. Чтобы использовать таким видом оборудования не нужно обладать какими-то определёнными навыками.
  • Ленточный станок используется уже несколько десятилетий. Он стоит относительно недорого, но имеет при этом высокую производительность. Процесс шлифования осуществляется с помощью специальной ленты, которую необходимо заменять, когда она сотрётся. Можно самостоятельно производить регулировку степени натяжения ленты. Чтобы повысить устойчивость ленты к истиранию, необходимо покупать такую, что делается с использованием графита. Такая лента будет гораздо больше стоить, но изготовить своими руками такую никак нельзя, к тому же она дольше прослужит. Чтобы зафиксировать ленту, надо применять резиновые ролики, которые будут контролировать её движение.
  • Барабанный тип станка. Чтобы произвести обработку реек, досок или щитов, применяется именно такой вид оборудования. Процедура шлифования производится специальным цилиндром либо барабаном. Иногда устанавливают в конструкцию сразу несколько барабанов. Чтобы повысить эффективность модели, на барабан надевается абразивный материал разной зернистости. Таким образом, за один подход можно произвести черновое и чистовое шлифование, что повысит эффективность оборудования.
  • Комбинированные модели ещё встречаются, они применяются в определённых ситуациях. Но такой вид станка нельзя использовать при массовом производстве. А также стоит запомнить, что если попросить производителя повысить точность обработки, то увеличится, соответственно, и цена станка.

Устройство

Степень выравнивания поверхности будет зависеть от применяемого абразивного материала, а также конструктивных особенностей самого станка. Обычно вручную очень трудно и долго производить шлифовку больших деталей, поэтому применяется механизация процесса, которая повышает производительность, а также увеличивает точность обработки деталей.

Типичный наждачный станок для дерева состоит из следующих элементов:

  • Абразивная поверхность.
  • Станина бывает разных размеров и форм, что позволяет размещать заготовки под разными углами.
  • Приспособление, что позволяет обрабатывать круговые поверхности.
  • Упор, позволяющий выполнить обработку в горизонтальной плоскости.

Для станины обычно применяют сталь или чугун, поскольку эти материалы выдерживают высокие нагрузки и принимают на себя большую часть вибрации. Если изготавливать приспособление своими руками, то лучше использовать чугун, поскольку он стоит дешевле.

Характеристики

  • Мощность является основным параметром, на который нужно обращать внимание. Мощность зависит от электродвигателя, который установлен в аппарате. Если покупать станок для производственных нужд, то мощность двигателя должна составлять 1 кВт и более.
  • На работу также влияет ширина рабочей поверхности, поскольку, чем больше лента или барабан, тем большую производительность имеет модель. Но увеличенный размер может привести к тому, что станок будет сложнее монтировать, и он займёт очень много свободного пространства.
  • Скорость движения абразивного элемента — очень важная характеристика. Несмотря на фиксированные показатели вращения шпинделя электродвигателя, движение абразивного материала может быть различным. Это достигается специальным приводом. Предел движения составляет 350−1800 метров в минуту.
  • А также нужно смотреть на размер станка, поскольку приспособления имеет абсолютно разные габариты, и могут подойти не для любого участка.

Техника безопасности

Очень часто люди получают травмы различной степени по причине несоблюдения элементарных правил техники безопасности. Для того чтобы избежать таких неприятных последствий работы, нужно изучить меры предосторожности и правила работы со шлифовальным станком.

  • Всегда надо работать только в защитных очках. Любой материал может в любой момент раскрошиться от воздействия оборудования, а его кусочки разлетятся в разные стороны и могут попасть в глаз. А ещё были случаи, когда шлифовальный камень из-за старости подвергался разрушению. Это тоже может стать причиной поражения открытых участков тела.
  • Если имеются длинные волосы, то необходимо работать в шапочке, которая не даст локонам попасть во вращающиеся детали оборудования.
  • Никогда нельзя стоять прямо перед станком. Лучше сделать полшага в сторону. Тогда никакая деталь не отлетит в туловище.
  • Работать на станке нельзя в перчатках, поскольку их может затянуть внутрь вместе с рукой.
  • Запрещается обрабатывать детали на шлифовальном станке в длинной одежде, поскольку ткань может легко намотаться на движущиеся предметы.
  • Категорически запрещается подпускать к агрегату ребёнка. Нужно сразу предупредить его, что это не игрушка. В том случае, если такой аппарат стоит дома, то электрический шнур надо после работы подвешивать высоко, чтобы ребёнок не дотянулся до него и не подключил устройство к сети.

tokar.guru

Ленточно шлифовальный станок по дереву


Ленточный шлифовальный станок своими руками | Строительный портал

При проведении строительных и ремонтных работ у мужчин зачастую возникает надобность обработать дерево, камень или металл. Для качественной работы желательно приобрести ленточный шлифовальный станок. Но как быть, когда финансы не позволяют сделать такую покупку? Для этого достаточно соорудить ленточный шлифовальный станок своими руками.

Содержание:

Предназначение ленточного шлифовального станка

Древесину широко используют в самых разных производственных организациях. Из дерева изготавливают множество всевозможных деталей и изделий. Чтобы деревянную заготовку обработать должным образом и придать ей внешность законченного изделия, принято использовать различное оборудование, в том числе и ленточные шлифовальные станки.

Ленточное шлифовальное оборудование, как правило, применяют на заключительных этапах производства, когда детали подвергают чистовой механической обработке. Такие устройства удобно использовать в производстве мебели и разных изделий из дерева потребительского назначения. Зависимо от используемого материала, ленточно-шлифовальные станки работают с деревом или металлом.

Главными целями использования шлифовальных станков по дереву выступают окончательное выравнивание поверхности, доведение их уровня шероховатости до необходимой величины, получение ровных и гладких поверхностей у изделий из древесины и древесного материала до облицовывания или после проведения покрытия лаком и прочими отделочными материалами, удаление местных неровностей в форме углублений и возвышений, обдирка заусениц и снятие местных наплывов лака и грунтовки, удаление грата, внутренняя шлифовка и шлифование закруглений.

Ленточные шлифовальные станки по металлу работают с различными материалами и форматами, что являются ходовыми в металлообработке: простой и легированной сталью, цветными металлами в виде четырехугольных, круглых и плоских заготовок. Шлифовальные станки позволяют рационально и с минимальными затратами времени шлифовать кругляки и трубы большого диаметра.

Зависимо от разновидности обработки и вида подачи, ленточные шлифовальные станки предназначаются:

  • для шлифования криволинейной поверхности со свободной шлифовальной лентой;
  • для обработки плоской поверхности с неподвижным столом, ручным передвижением утюжка и стола, а также механизированным передвижением рабочего стола и ручным передвижением утюжка;
  • для обработки щитовых и брусковых деталей, их торцов и боковых кромок;
  • для промежуточной процедуры шлифования лакокрасочных покрытий.
Конструкция ленточного шлифовального станка

Ленточные шлифовальные станки выпускаются современными зарубежными и отечественными производителями в широком ассортименте. Цены шлифовальных станков значительно варьируются. Также они различаются возможной производительностью и своей конструкцией. Однако есть у них и нечто общее. Их объединяет то, что абсолютно все станки имеют в качестве рабочего органа абразивную ленту, что соединена чаще всего в кольцо и размещается между вращающимися барабанами.

Один барабан является ведущим, а другой – ведомым. Это значит, что первый из них оснащен механической трансмиссией, что основывается чаще всего на ременной передаче, при помощи которой передается на него вращательный момент от электрического двигателя. Любой ленточный шлифовальный станок устроен так, что скорость движения ведущего барабана, а поэтому и скорость перемещения абразивной ленты можно изменить, обеспечивая разные режимы обработки поверхностей.

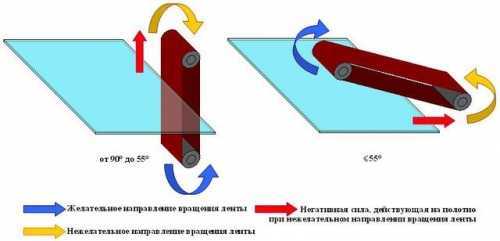

Абразивная лента может располагаться вертикально или горизонтально. Кроме того, в продаже имеются модификации оборудования, в которых рабочий орган устанавливается под определенным углом. Абразивная лента монтируется на станине, на которой обычно и располагаются обрабатываемые изделия. Заготовки могут удерживаться оператором вручную, или с помощью специальных приспособлений, которые облегчающих труд потребителей и делают процедуру обработки более эффективной и безопасной.

Стол станка изготавливают из металлических листов или толстых досок. Если в конструкции предусмотрено изготовление стола именно из металла, то получится затачивать более сложные изделия. Длина рабочей части ленточно-шлифовального станка и самой ленты для шлифовки в первую очередь зависит от длины изделий, которые будут шлифоваться на станке.

Если деталь имеет меньшую длину, чем рабочая поверхность станка, то ее будет намного удобнее обрабатывать, и обработка получится более качественной. К примеру, при длине шлифовальной ленты 4,5 метра можно обрабатывать с легкостью деревянные заготовки, что имеют длину в 200 сантиметров.

Ленточно-шлифовальные станки делятся на оборудование с неподвижным и подвижным рабочим столом и аппараты со свободной лентой. Особая группа - широколенточные станки для шлифования, у которых стол, что выполнен в форме гусеницы, одновременно является и органом подачи. У станков со столами лента размещается горизонтально, у конструкций со свободной лентой она устанавливается разными способами.

Так как в процессе шлифования неизбежно образуется много пыли, то все ленточно-шлифовальные станки обычно оборудуются специальными мощными вытяжками, удаляющими большую ее часть во время самого технологического процесса. Шлифовальные станки работают от электрического двигателя, что имеет мощность порядка 2,8 киловатта. При моторе большой мощности нормальная скорость движения ленты достигает 20 метров в секунду.

Абразивные ленты для шлифовальных станков

Режущим инструментом ленточно-шлифовальных станков является шлифовальная лента, которая состоит из тканевой или бумажной основы и абразивных зерен, что прикрепляются к ней при помощи клеевых веществ. Изготавливаются абразивные ленты двумя методами: механическим и электрическим. Первый способ состоит в равномерной насыпке зерен абразива на основание, что покрыто клеем, а второй способ происходит в электрическом поле, которое ориентирует зерна вверх самыми острыми гранями для улучшения режущих свойств шлифовальной машинки.

Абразивные зерна на основу насыпают по связке плотно или редко. Наиболее эффективной считается абразивная лента с редкой засыпкой, когда зерна занимают меньше 70% площади, потому что между их зерен не способна забиваться древесная пыль, образующаяся в процессе шлифования. Могут использоваться в качестве абразивного материала природные минералы или искусственные материалы, которые обладают высокой твердост

i-perf.ru

Шлифовальный станок по дереву своими руками: чертежи

Рабочая поверхность древесины после распила нуждается в специальной обработке. Устранить шероховатость и другие изъяны для дальнейшего нанесения лакокрасочного покрытия поможет шлифование.

Шлифовальный станок по дереву своими руками способен выполнять заключительные технологические операции, связанные с калибровкой и выравниванием поверхностей. При этом затраты на приобретение такого оборудования будут сведены к минимуму. В отличие от заводских моделей, самодельные устройства имеют малогабаритные размеры, поэтому их легко устанавливать в мастерской, в гараже или в сарае. Для работы с ними не нужна специальная квалификация. Достаточно знать функциональные особенности устройства и соблюдать технику безопасности. Шлифовальные станки используются в быту, в строительстве и в мебельном производстве.

Проектирование – начальный этап

Разные модели шлифовальных устройств позволяют обрабатывать всевозможные деревянные материалы.

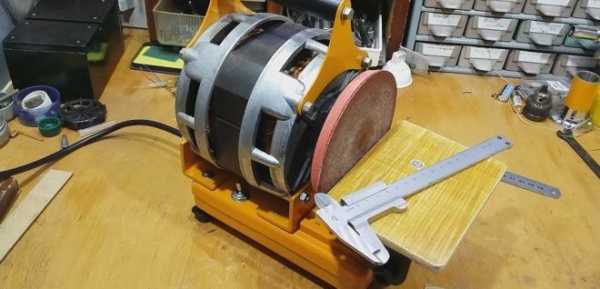

Дисковый шлифовальный станок по дереву

Перед тем как начать изготавливать самодельный шлифовальный станок по дереву, важно определиться, для каких целей он понадобится.

От этого будут зависеть технические параметры инструмента:

  • На производительность прибора влияет его мощность. Для домашнего использования достаточно будет 400 Вт. Высокую работоспособность обеспечивают машины мощностью до 1 кВт.
  • На качество шлифовки влияет скорость вращения рабочего инструмента. Максимальный показатель – 3 тыс. оборотов в минуту.
  • В зависимости от типа обрабатываемой поверхности рассчитывается рабочая площадь. От нее зависит ширина барабанов станка.
  • Размеры станка – важный показатель того, где оборудование будет использоваться: в цехах или в небольшой домашней мастерской.

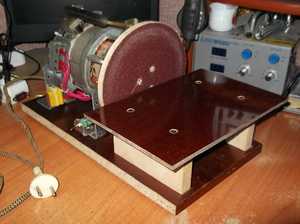

Простой самодельный шлифовальный станок

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

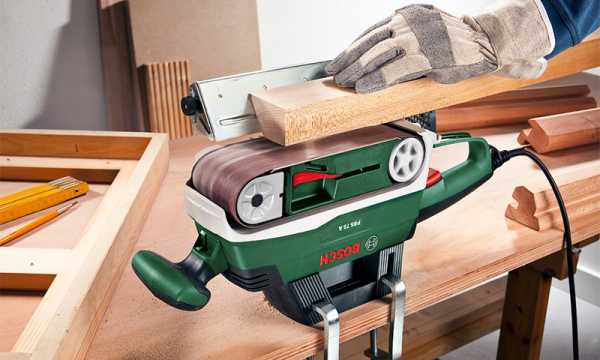

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

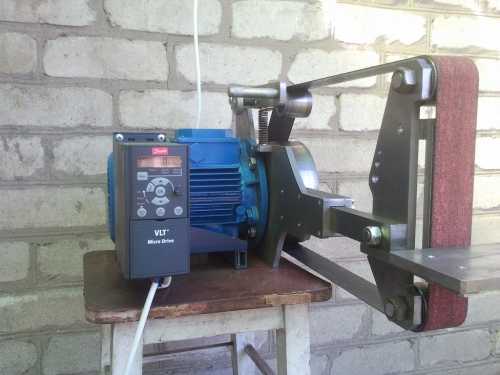

Ленточный шлифовальный станок по дереву

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Абразивная лента из наждачного полотна находится строго посередине вала. Она должна плавно касаться поверхности и не соскальзывать.

Для сборки конструкции могут понадобиться такие расходные материалы:

  • доски и брусья из дерева;
  • металлические трубы;
  • подшипники;
  • электромотор;
  • шкив;
  • резиновый ремень;
  • крепежные элементы;
  • абразивный материал;
  • рабочий инструмент для монтажа;
  • сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

Барабанное шлифовальное устройство

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

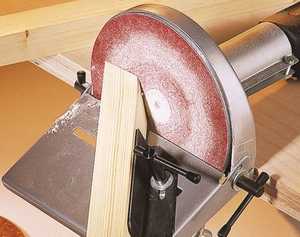

Дисковый шлифовальный станок

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Комбинированный шлифовальный станок

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Правильная эксплуатация оборудования – залог успешной работы

Процесс монтажа шлифовального станка по дереву своими руками обязан отвечать всем требованиям правил техники безопасности. Об этом должен помнить каждый мастер, чтобы не допустить случаев травматизма на рабочем месте:

  • Изготовленный станок делается из качественных материалов и имеет надежную конструкцию. Во время обработки поверхности нельзя касаться руками рабочего инструмента и подвижных частей механизма.
  • Трудиться на самодельном шлифовальном оборудовании нужно в защитных очках.
  • Для работ по дереву нельзя применять диски, предназначенные для обработки металла, так как у них другая структура поверхности.
  • Перед началом работы важно проверить исправность деталей конструкции.
  • Использование защитного кожуха для шлифовальных кругов повышает безопасность работы.

Видео по теме: Шлифовальный станок своими руками

promzn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
