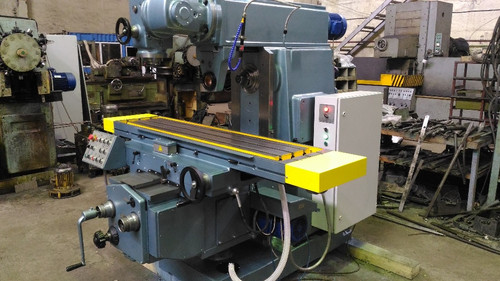

Широкоуниверсальный фрезерный станок 6Т83Ш
Широкоуниверсальный фрезерный станок 6Т83Ш предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов. Станок оснащен хоботом, на котором установлена накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола под любым углом в любой плоскости. Наличие отдельного горизонтального шпинделя позволяет использовать станок как обычный горизонтально-фрезерный. Мощность приводов и высокая жесткость станка позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Отличительными особенностями конструкции широкоуниверсального фрезерного станка 6Т83Ш являются:
— механизированное крепление инструмента в шпинделе;
— устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
— предохранительная муфта защиты привода подач от перегрузок;
— торможение шпинделя при остановке электромагнитной муфтой;
— разнообразные автоматические циклы работы станка;
— широкий диапазон частот вращения шпинделя и подач стола;
— большая мощность приводов;
— повышенный класс точности;
— возможность одновременной работы двумя шпинделями;
— высокая жесткость;
— надежность и долговечность.
Технологические возможности станков могут быть расширены за счет применения на них делительной и долбёжной головок, круглого поворотного стола.
Технические характеристики
Параметр |
Значение | ||
|
1600х400 | ||
Наибольшее перемещение стола, мм: — продольное — поперечное — вертикальное |
1000 400 | ||
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм |
30-450 | ||
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм |
190 | ||
Пределы частот вращения шпинделя, мин-1: — основного — накладной и поворотной головок |
31,5-1600 50-1600 | ||
Диапазон подач стола, мм/мин: — продольных и поперечных— вертикальных |
0-3150 0-1300 (ускорен. 4000) | ||
Наибольшая масса обрабатываемой детали (с приспособлением), кг |
630 | ||
Мощность электродвигателей приводов, кВт: — основного шпинделя — накладной и поворотной головок — подач стола |
11 3 | ||
Конус шпинделя по ГОСТ 30064-93: — основного — накладной и поворотной головок |
N50 N40 | ||
Угол поворота стола вокруг вертикальной оси, град. |
— | ||
Габаритные размеры станка: — длина — ширина — высота |
2570 2252 2040 | ||
Масса станка с электрооборудованием, кг |
4400 |
Возможно Вас также заинтересуют аналоги данной модели:
Консольно-фрезерный станок 6Т81Ш
Консольно-фрезерный станок FU450MRApUG
цена универсального фрезерного станка 6т83ш
Компания «Русстанко» предлагает фрезерное оборудование с широкими техническими возможностями, диапазон которых увеличен за счет установки головки, прикрепленной к вертикальному шпинделю. Расширена и оснастка широкоуниверсального фрезерного станка 6т83ш, благодаря чему на обрабатываемой заготовке можно формировать фасонные фаски углового, торцевого, цилиндрического и иного типа. Универсальная фрезерная машина может осуществлять обработку в горизонтальной и вертикальной плоскости. В работе может быть задействован один рабочий инструмент универсального фрезерного станка 6т83ш или две фрезы, установленные на оба шпинделя.
- Автоматизация рабочего процесса.
- Максимально высокая точность обработки.
- Увеличенная численность металлообрабатывающих операций.
- Возможность установки вращающейся вертикальной головки под любым необходимым углом.
- Наличие цифровых устройств и механических контрольных приспособлений, предотвращающих ошибки оператора и перегрузку.
Значимое преимущество фрезерных широкоуниверсальных систем 6т83ш – цена, окупаемая в краткий срок за счет производительности надежного оборудования, работающего с полной нагрузкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА 6Т83Ш
Характеристика | 6Т83Ш |
---|---|
Размеры рабочей поверхности стола, мм | 1600х400 |
Наибольшее перемещение стола, мм | |
— продольное | 1000 (1120) |
— поперечное | 400 |
— вертикальное | 420 |
Поворот стола в обе стороны, град | 45 |
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-450 |
Пределы частот вращения шпинделя, мин -1 | 31,5-1600 |
Диапазон подач стола, мм/мин: | |
— продольных | 12,5-1600 |
— поперечных | 12,5-1600 |
— вертикальных | 4,1-530 |
Ускоренное перемещение стола, мм/мин: | |
— продольное | 4000 |
— поперечное | 4000 |
— вертикальное | 1330 |
Мощность электродвигателей приводов, КВт | |
— основного шпинделя | 11 |
— подач стола | 3 |
— поворотной головки | 3 |
Конус шпинделя по ГОСТ 30064-93 | |
— основного | 50 |
— поворотной головки | ISO 40 |
Максимальная масса обрабатываемой детали с приспособлением, кг | 650 |
Максимальное тяговое усилие приводов стола, Н: | |
— продольное и поперечное | 40000 |
— вертикальное | 25000 |
Габаритные размеры, мм: | |
— длина | 2570 |
— ширина | |
— высота | 2040 |
Масса 6Т83Ш (6Р83Ш) станка с электрооборудованием, кг | 4400 |
Станок фрезерный 6Т82ш.
Перевертка, название значковой пластины, таблицаОписание
Набор таблиц для фрезерной машины 6t82sh
Технические характеристики продукта (Машина 6T82SH, Nameplates ): NAMEPLATE Материал – алюминий 0,5мм.Состояние – новый.
Печать – термотрансфер.
Производитель: компания «ШилдСервис».
Продукт прочный и устойчивый к маслам и растворителям, рассчитан на длительное использование.
Оплатить можно:
– Банковским переводом
Оплата по счету. Счет будет отправлен на электронную почту, указанную при оформлении заказа.
— Western Union банковский перевод
Описание станка
Сведения о производителе консольно-фрезерного станка 6Т83Ш
Производитель универсально-фрезерных станков серии 6Т83Ш — Горьковский завод фрезерных станков, основанный в 19 г. 31.
Завод специализируется на выпуске широкой номенклатуры универсально-фрезерных станков, а также фрезерных станков с УЦИ и ЧПУ и является одним из самых известных станкостроительных предприятий России.
Универсальный консольно-фрезерный станок 6Т83Ш. Назначение и область применения
В 1991 году завод начал выпуск серии горизонтально-консольно-фрезерных станков 6Т82ш и 6Т83ш, являющихся дальнейшим развитием станков аналогичных моделей серии Р (6Р82ш, 6Р83ш).
По сравнению с ранее выпускаемыми станками серии Р (6Р82Ш, 6Р83Ш) станки серии Т имеют повышенные частоты вращения шпинделя, быстроту перемещений и скорости подачи стола. Для удобства ручного перемещения стола маховик размещен в передней части станка
Станок широкоуниверсальный консольно-фрезерный 6Т83Ш предназначен для выполнения разнообразных фрезерных операций, в основном при изготовлении металлических моделей штампов, пресс-формы для работы в серийном и единичном производстве.
Станок предназначен для фрезерования всех видов деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, концевыми, концевыми и другими фрезами. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения операций оперативного характера в поточных и автоматических линиях в крупносерийном производстве.
Станок использует горизонтальный шпиндель при обработке плоскостей торцевыми и цилиндрическими фрезами, возможна работа раздельно и одновременно обоими шпинделями; имеется устройство ограничения зазора в винтовой паре продольного перемещения стола.
Станок может обрабатывать вертикальные и универсальные плоскости, пазы, уголки, рамы, зубчатые колеса и т.п. на убирающемся стволе и может поворачиваться на угол в двух взаимно перпендикулярных плоскостях.
Станок имеет горизонтальный шпиндель, который можно использовать при обработке плоскостей концевыми и цилиндрическими фрезами.
Предусмотрена как раздельная, так и одновременная работа с двумя шпинделями. При установке серег, поставляемых вместе со станком, станок можно использовать как горизонтально-фрезерный.
Для расширения возможностей станка кроме сережек прилагается дополнительная накладная поворотная головка. Приставная головка позволяет обрабатывать крупногабаритные детали, а также выполнять простейшие расточные работы.
Наличие механизма выборки люфта в винтовой паре продольной подачи стола позволяет выполнять встречное и попутное фрезерование как в простых режимах, так и в режимах с автоматическими циклами.
Фрезерование шестерен, разверток, кулачковых контуров и других деталей, требующих периодического или непрерывного вращения вокруг своей оси, производят на этих станках с помощью делительной головки или подвесного круглого стола.
Смазка направляющих консоли и узла стол-полозья осуществляется от плунжерного насоса централизованно. Эффективная смазка повышает долговечность этих узлов, обеспечивает более длительную первоначальную точность и сокращает время обслуживания. Шероховатость обрабатываемой поверхности Rz 20 мкм. Класс точности станка Р.
Технологические возможности станка могут быть расширены за счет применения делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Станок оборудован стволом, на котором установлены подвесная и поворотная шпиндельные головки (поворотная шпиндельная головка для станков 6Т82Ш-35, 6Т82Ш-36 и 6Т83Ш-35, 6Т83Ш-36) с индивидуальным редуктором и отдельным приводом, обеспечение возможности обработки детали инструментом, установленным на рабочей поверхности стола практически под любым углом в любой плоскости.
