Станок с чпу из чего состоит: Из чего состоит токарный станок с ЧПУ

Содержание

Принципы работы станков с ЧПУ — фрезерного и токарного

Принцип работы систем числового программного управления в станках. Рассмотрим основные преимущества станков с ЧПУ (токарных, фрезерных)

Обработка заготовок в автоматическом режиме по заранее заданному алгоритму возможна при помощи систем числового программного управления. Принцип работы ЧПУ станка основывается на компьютеризированном комплексе, который отвечает за функционирование режущего инструмента, чтобы он выполнял определенное задание. Все движения инструмента контролируются специально написанной управляющей программой (УП) на языках программирования, предназначенных для ЧПУ. Созданные программы можно сохранить в памяти и впоследствии использовать неограниченное количество раз.

Преимущества устройства и принципов работы станков ЧПУ

Универсальность и гибкость современных обрабатывающих комплексов обуславливается именно числовыми управляющими системами. Не только на мелком, но и на крупном производстве все чаще используют такие решения как альтернативу роботам-автоматам и узкоспециализированной оснастке станков.

Хотя оборудование в этом случае обходится и дороже, но зато его можно гораздо быстрее перенастраивать, что в итоге дает экономические плюсы. Также некоторые детали высокой сложности вообще невозможно изготовить без многокоординатной обрабатывающей программы.

Выделяют следующие основные плюсы ЧПУ-систем:

  • наивысшая точность обработки;
  • универсальность;
  • повышенная производительность, поддержка высокоскоростной обработки;
  • практически полное отсутствие разброса по качеству в рамках каждой партии продукции;
  • упрощение процесса производство – достаточно один раз написать правильную программу, а затем только следить за ее надлежащим исполнением;
  • открытость систем – можно взять уже готовую программу и доработать ее так, как нужно в конкретном случае;
  • упрощение оснастки, а также переналадки на выпуск другой продукции.

Кроме того, такие устройства обслуживать значительно проще, чем ручные производственные системы.

Конструкция и принцип работы токарного станка с ЧПУ

Базовый компонент — станина, это литая либо сварная конструкция, на которой фиксируются прочие элементы. Сама станина обычно закрепляется на цементном полу при помощи анкеров, но также может устанавливаться и на виброопорах. Оснащена горизонтальными направляющими и передней бабкой, в которой располагается основной привод, шпиндель, коробка переключения скоростей.

Заготовка зажимается при помощи укрепленного на кончике шпинделя кулачкового патрона либо планшайбы. Есть также задняя бабка, размещаемая напротив передней, на продольных направляющих. Служит для того, чтобы фиксировать конец заготовки и инструменты, отвечающие за обработку отверстий в форме конусов, цилиндров.

Рабочие элементы ЧПУ-станка включают в себя:

  • Суппорт, при помощи которого позиционируют поворотную головку и резец инструмента. Состоит из верхних и поперечных салазок, держателя резца, каретки, механизма передвижения.
  • Коробка подач и коробка скоростей – если тип управления станком ручной, то они используются для корректировки шага резьбы либо скорости подачи.
  • Электрические приводы с цифровым управлением – служат для тех же целей, но в более современных устройствах.
  • Вспомогательные компоненты, такие как выключатели системы охлаждения, блокираторы защитного ограждения, переключатели позиционирования револьверной головки, зажимы и пр.

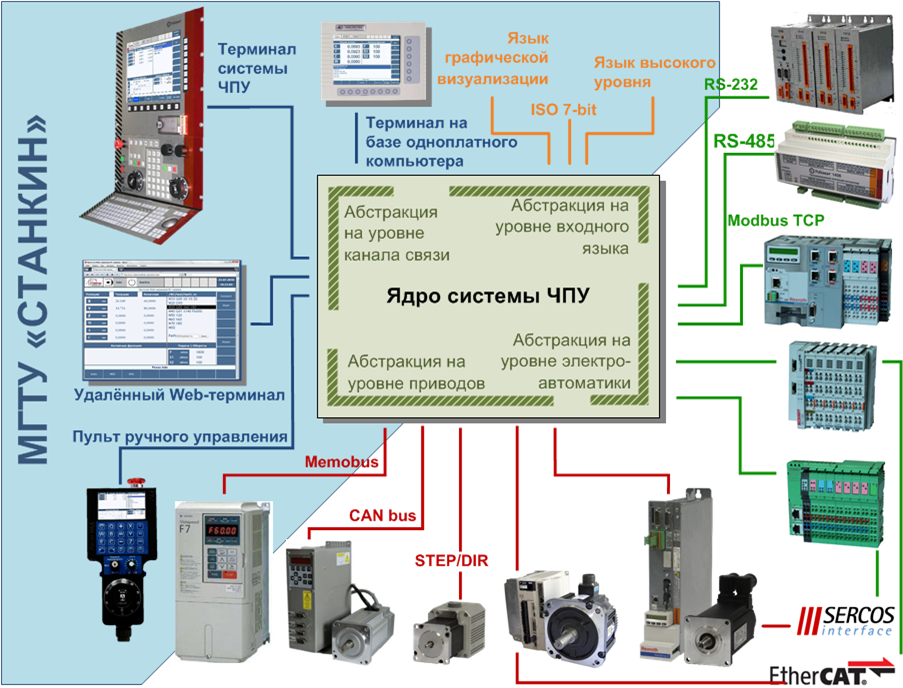

Что касается непосредственной электронной системы ЧПУ, то в числе ее компонентов обязательно присутствует микропроцессор, который обрабатывает программный код и преобразует его в реальные импульсы, а также контролирующий все процессы. Оперативная память – нужна для хранения информации о текущем процессе обработки и его особенностях. Постоянная память – в ней сохраняются готовые программы, а также настройки для станка. Помимо этого, в качестве вспомогательных устройств имеется плата подключения к компьютеру и USB-интерфейс для переноса программного обеспечения.

Операции, составляющие токарную обработку под числовым программным управлением, подразделяются на две разновидности: основные (непосредственно обработка металла или дерева) и вспомогательные (подготовительные и завершающие меры). Основные шаги, которые включает в себя последовательность:

  1. Фиксация заготовки при помощи зажимов, центровка, загрузка и прочие требуемые измерения.
  2. Фиксация вспомогательной оснастки, необходимой для изготовления конкретной детали.
  3. Установка режущего инструмента в поворотную головку или специальный держатель. Резец выбирается исходя из указаний в технологической карте.
  4. Задание скорости движения шпинделя и его запуск путем активации основного привода.
  5. Вывод резца в нулевую точку, расположенную на определенном расстоянии от поверхности заготовки и стола.
  6. Активация резца и наблюдение за его рабочим проходом.
  7. Отвод резца с продольного перемещения на поперечное. Новое задание позиции.
  8. Контрольное измерения геометрии обработанной детали. Расфиксация и снятие готового результата.

Производственный технолог исходя из принципов работы фрезерного станка с ЧПУ рассчитывает нормальные показатели времени на основные и вспомогательные действия. Затем с их учетом рассчитываются экономические показатели, относящиеся к производству конкретной детали. Коэффициент загрузки оборудования, благодаря автоматике, становится значительно выше, в то время как трудовые затраты сокращаются. Это относится практически к любым видам станочного оборудования: присадочным, листогибочным и т.д.

Читайте также

  • Система смазки ЧПУ станка
  • Смазка токарного станка
  • Рейтинг лучших станков по металлу

Любой станок нуждается в грамотном охлаждении и смазывании — для этого используются смазочно-охлаждающие жидкости (СОЖ). Найти широкий ассортимент таких составов вы можете в каталоге нашего магазина. Мы гарантируем качество продукции, поставляемой от проверенных производителей, названия которых говорят сами за себя. Для вашего удобства есть доставка по Санкт-Петербургу и другим населенным пунктам.

Что такое станок с ЧПУ: виды, характеристики ✭ «ЧПУ24»

В современном мире автоматизация производства является не элементом роскоши, а осознанной необходимостью. Хотя в нашей стране стоимость человеческого труда достаточно низкая и нет предпосылок к увеличению ее стоимости в ближней и среднесрочной перспективе, ЧПУ станки даже в этой ситуации выигрывают у человека.

Станок не уходит в отпуск и декрет, ему не нужны выходные, он не опаздывает и не прогуливает, его работоспособность не зависит от настроения и вчерашней вечеринки с друзьями. Каждое предприятие заинтересовано во внедрении высокоэффективных технологий. Поэтому подбирает надежное, функциональное оборудование для выполнения таких работ как фрезерные, токарные, раскрой металла, дерева, фанеры с помощью лазера, нанесению маркировки и гравировки на изделия и многие другие.

В этой статье мы расскажем, про ЧПУ станки, их виды, устройство конструкции, принцип работы. Предоставим основную информацию, чтобы вы могли решить, нужна вам такая техника или нет.

Станки с ЧПУ: что это такое?

Давайте разберемся, что такое ЧПУ станок, и какая расшифровка аббревиатуры. ЧПУ это числовое программное управление.

Представляет собой компьютеризированную систему, которая направлена на проведение расчетов и автоматизацию технических операций. Контроль выполняется специальными командами ‒ G-кодами. Систему можно запрограммировать с внешних носителей или подключить к компьютеру.

Состоит из таких элементов:

  • пульт оператора;
  • дисплей;
  • контроллер;
  • ПЗУ ‒ память долговременного хранения;
  • ОЗУ ‒ временное хранение программ, используемых в настоящий момент.

Многих интересует вопрос: что делает ЧПУ станок? Он относится к самому востребованному оборудованию основных сфер промышленности. Считается дорогой, инновационной техникой. На нем обрабатывают металл, обтачивают сложные заготовки, изготавливают корпусную мебель, пластиковые игрушки, сувениры. Устройство позволяет с высокой точностью выполнить даже самые сложные работы. Изготавливает детали, к которым выдвигаются самые строгие требования касаемо точности размеров и допусков.

Компьютеризация и автоматизация исключает ошибки, присущие человеческому фактору. Если правильно пользоваться устройством, риск бракованной продукции снизится к нулю.

Возьмем для примера фрезерный станок и изготовление панно.

Для того чтобы изготовить такое панно, раньше человек должен был обладать художественным видением, чтобы вручную или используя полуавтоматический инструмент отсечь от заготовки все лишнее. Если нужно было изготовить таких штук 10, то это превращалось из творческого процесса в некую рутину для мастера. Все изделия были разными и непохожими друг на друга. Человек мог заболеть или потерять интерес. Могла дрогнуть рука мастера и т.д. Сегодня, при наличии 3D модели такого панно, любой человек, даже не обладающий художественным видением с помощью ЧПУ станка способен изготавливать такие изделия. Творчество все равно присутствует т.к. создание 3D модели — это творческий процесс, доступный немногим и неважно, что на выходе у вас будет физическая модель, воплощенная дереве или на компьютере.

После того как мы выбрали модель для изготовления, нам нужно «рассказать» станку что необходимо делать – составить управляющую программу (УП). В ней мы сообщаем станку, какого размера заготовка, каким инструментом мы это делаем, с какой скоростью, где начать и где закончить и т.д. Этим в зависимости от компании и организации рабочего процесса может заниматься как оператор станка, так и отдельный технолог. Также работа оператора заключается в установке заготовки и рабочего инструмента (при его наличии), запуске станка, съеме готового изделия. Необходимо вовремя менять смазочную жидкость, очищать зону выполнения операций. Один сотрудник может управлять несколькими аппаратами. Оператору не обязательно иметь специальность токаря или фрезеровщика. Достаточно научиться приемам управления программой и разбираться в особенностях применяемых инструментов.

Виды станков

Оборудование делится на несколько групп, которые отличаются способностью выполняемых операций. Виды станков с ЧПУ по типу воздействия на обрабатываемый материал:

  • фрезерные, сверлильные, расточные ‒ используют для резки заготовок, раскроя листов, загибания углов, сверления отверстий;
  • токарные ‒ для обработки наружной и внутренней поверхности, выполняют нарезку резьбы, позволяют создавать любые контуры.
  • зубообрабатывающие ‒ позволяют создать необходимую геометрию шестеренок и других деталей;
  • шлифовальные ‒ зачищают и выравнивают поверхность на конечном этапе обработки;
  • многоцелевые ‒ сочетают в себе возможность выполнения всех видов работ;
  • электромеханические ‒ включают в себя плазменные, лазерные, электрохимические, электроэрозионные агрегаты.

Фрезерный станок применяют на производстве, где важно соблюдать параметры точности. Бывает с вертикальным и горизонтальным расположением шпинделя. Работает с высокой скоростью. Есть габаритные и компактные модели.

Лазерный станок — это общее название станков, обработка материала на которых производится при помощи лазерного излучения (луча). Но источник этого излучения и соответственно его характеристики различаются. Например, источником луча может быть лазерная трубка с закаченной смесью различных газов основной из которых СО2. Это линейка станков применяется для обработки широкого спектра материалов, реже металла. Потому как длина волны лазерного излучения способна воздействовать на металл на мощности трубки от 100 вт. Обработка цветных металлов практически исключена. Для обработки металла, в том числе и цветного, используются лазеры с источниками на иттербиевого оптоволокна. Если мощность источника 10вт — 100вт, то их используют для маркировки и нанесения гравировки. Источники от 300вт используются для раскроя листового металла. Также на рынке можно встретить лазерное оборудование на твердотельных диодах. Из-за их несовершенства и низкого КПД используется, относительно, редко и в основном в хоббийных аппаратах.

Плазменный предназначен для точного и качественного раскроя листов из металла любой толщины.

Основные характеристики

Те, кто знают, что такое ЧПУ в современных станках, уже давно оценили его преимущества. Оборудование значительно увеличивает производительность труда. Удешевляет себестоимость товаров. Один ЧПУ станок заменяет до 6 единиц обычных. Может бесперебойно работать многие годы, отменно выполняя заданные команды. Для обработки разных деталей нужно просто заменить программу. Устройство позволяет быстро изготовить спроектированное на компьютере изделие. Отличается надежностью, разнообразием функций, гибкостью настроек, точностью обработки. Благодаря данным характеристикам станки ЧПУ широко применяются на производствах, которые стремятся увеличить объемы выпускаемой продукции.

Что такое станок с ЧПУ?

История станков с ЧПУ

Джон Т. Парсонс (1913–2007) из корпорации Parsons в Траверс-Сити, штат Мичиган, считается пионером числового программного управления, предшественником современного станка с ЧПУ. За свою работу Джона Парсонса называют отцом 2-й промышленной революции. Ему нужно было производить сложные лопасти для вертолетов, и он быстро понял, что будущее производства за подключением машин к компьютерам. Сегодня детали, изготовленные на станках с ЧПУ, можно найти практически в каждой отрасли. Благодаря станкам с ЧПУ у нас есть менее дорогие товары, более сильная национальная оборона и более высокий уровень жизни, чем это возможно в неиндустриальном мире. В этой статье мы рассмотрим происхождение станков с ЧПУ, различные типы станков с ЧПУ, программы для станков с ЧПУ и общие методы работы мастерских с ЧПУ.

Машины встречают компьютер

В 1946 году слово «компьютер» означало вычислительную машину с перфокартой. Несмотря на то, что корпорация Parsons раньше производила только один воздушный винт, Джон Парсонс убедил Sikorsky Helicopter в том, что они могут производить чрезвычайно точные шаблоны для сборки и изготовления винтов. В конце концов он изобрел компьютерный метод с перфокартами для вычисления точек на лопасти несущего винта вертолета. Затем он попросил операторов повернуть колеса в этих точках на фрезерном станке в Цинциннати. Он провел конкурс на название этого нового процесса и дал 50 долларов тому, кто придумал «Числовое управление» или NC.

В 1958 году он подал заявку на патент на подключение компьютера к машине. Его патентная заявка поступила на три месяца раньше, чем в Массачусетском технологическом институте, который работал над начатой ​​им концепцией. Массачусетский технологический институт использовал его концепции для создания оригинального оборудования, а лицензиат г-на Парсонса (Bendix) передал сублицензию IBM, Fujitusu и GE, среди прочих. Концепция NC медленно приживалась. По словам г-на Парсонса, люди, продающие эту идею, были компьютерщиками, а не производителями. Однако к началу 1970-х армия США сама популяризировала использование компьютеров с ЧПУ, производя их и сдавая в аренду многочисленным производителям. Контроллер ЧПУ развивался параллельно с компьютером, повышая производительность и автоматизируя производственные процессы, особенно механическую обработку.

Что такое обработка с ЧПУ?

Станки с ЧПУ производят детали по всему миру практически для всех отраслей промышленности. Они создают вещи из пластика, металлов, алюминия, дерева и многих других твердых материалов. Слово «ЧПУ» означает числовое программное управление, но сегодня все называют его ЧПУ. Итак, как вы определяете станок с ЧПУ? Все автоматизированные машины управления движением имеют три основных компонента: функцию управления, систему привода/движения и систему обратной связи. Обработка с ЧПУ — это процесс использования станка с компьютерным управлением для изготовления детали из твердого материала различной формы

ЧПУ зависит от цифровых инструкций, обычно создаваемых в программах автоматизированного производства (CAM) или автоматизированного проектирования (CAD), таких как SolidWorks или MasterCAM. Программное обеспечение записывает G-код, который может прочитать контроллер станка с ЧПУ. Компьютерная программа на контроллере интерпретирует конструкцию и перемещает режущие инструменты и/или заготовку по нескольким осям, чтобы вырезать из заготовки желаемую форму. Автоматизированный процесс резки намного быстрее и точнее, чем ручное перемещение инструментов и заготовок, которое осуществляется с помощью рычагов и шестерен на старом оборудовании. Современные станки с ЧПУ содержат несколько инструментов и выполняют множество типов разрезов. Количество плоскостей движения (осей), а также количество и типы инструментов, к которым станок может обращаться автоматически в процессе обработки, определяют, насколько сложной заготовкой может быть обработано ЧПУ.

Как использовать станок с ЧПУ

Операторы станков с ЧПУ должны получить навыки как в программировании, так и в металлообработке, чтобы в полной мере использовать возможности станка с ЧПУ. Профессионально-технические училища и программы ученичества часто запускают студентов на ручных токарных станках, чтобы они почувствовали, как резать металл. Машинист должен уметь представлять все три измерения. Сегодня программное обеспечение делает изготовление сложных деталей проще, чем когда-либо, потому что форма детали может быть нарисована виртуально, а затем программа может предложить траектории движения инструмента для изготовления этих деталей.

Тип программного обеспечения, обычно используемого в процессе обработки с ЧПУ

Компьютерное черчение (САПР)

Программное обеспечение САПР является отправной точкой для большинства проектов с ЧПУ. Существует множество различных программных пакетов САПР, но все они используются для создания проектов. Популярные программы САПР включают AutoCAD, SolidWorks и Rhino3D. Существуют также облачные CAD-решения, и некоторые из них предлагают возможности CAM или интегрируются с программным обеспечением CAM лучше, чем другие.

Автоматизированное производство (CAM)

Станки с ЧПУ часто используют программы, созданные программным обеспечением CAM. CAM позволяет пользователям настраивать «дерево заданий» для организации рабочего процесса, задавать траектории движения инструментов и запускать симуляции резки до того, как станок начнет настоящую резку. Часто программы CAM работают как надстройки к программному обеспечению CAD и генерируют G-код, который сообщает инструментам ЧПУ и движущимся частям заготовки, куда двигаться. Мастера в программном обеспечении CAM упрощают программирование станков с ЧПУ. Популярное программное обеспечение CAM включает Mastercam, Edgecam, OneCNC, HSMWorks и Solidcam. Согласно отчету за 2015 год, на Mastercam и Edgecam приходится почти 50% рынка CAM-систем высокого класса.

Что такое распределенное числовое управление?

Прямое числовое управление, которое стало распределенным числовым управлением (DNC)

Прямое числовое управление использовалось для управления программами ЧПУ и параметрами станка. Это позволяло программам перемещаться по сети с центрального компьютера на бортовые компьютеры, известные как блоки управления машинами (MCU). Первоначально называвшийся «Direct Numeric Control», он обходился без бумажной ленты, но когда компьютер вышел из строя, все его машины вышли из строя.

Распределенное числовое управление использует сеть компьютеров для координации работы нескольких станков путем передачи программы на ЧПУ. В памяти ЧПУ хранится программа, и оператор может собирать, редактировать и возвращать программу.

Современные программы ЧПУ могут выполнять следующие действия:

  • Редактирование — запуск одной программы ЧПУ во время редактирования других
  • Сравнение — сравнение исходных и отредактированных программ ЧПУ и просмотр изменений инструмент ломает программу можно остановить и перезапустить с того места где она остановилась
  • Отслеживание заданий — операторы могут синхронизировать задания и отслеживать настройку и время выполнения, например,
  • Отображение чертежей — показ фотографий, чертежей САПР инструментов, приспособлений и отделочных деталей
  • Расширенные экранные интерфейсы — обработка одним касанием
  • Расширенное управление базой данных — Организует и хранит данные там, где их можно легко получить

Сбор производственных данных (MDC)

Программное обеспечение MDC может включать в себя все функции программного обеспечения DNC, а также собирать дополнительные данные и анализировать их на предмет общей эффективности оборудования (OEE). Общая эффективность оборудования зависит от следующего: Качество — количество продуктов, соответствующих стандартам качества, из всех произведенных продуктов Доступность — процент запланированного времени, в течение которого указанное оборудование работает или производит детали Производительность — фактическая скорость работы по сравнению с запланированной или идеальной работой скорость оборудования.

OEE = Качество x Доступность x Производительность

OEE — ключевой показатель производительности (KPI) для многих механических мастерских.

Решения для мониторинга машин

Программное обеспечение для мониторинга машин может быть встроено в программное обеспечение DNC или MDC или приобретаться отдельно. С помощью решений для мониторинга машин машинные данные, такие как настройка, время выполнения и время простоя, автоматически собираются и объединяются с человеческими данными, такими как коды причин, чтобы обеспечить как историческое, так и реальное время понимание того, как выполняются задания. Современные станки с ЧПУ собирают до 200 типов данных, а программное обеспечение для мониторинга станков может сделать эти данные полезными для всех, от цеха до верхнего этажа. Такие компании, как Memex, предлагают программное обеспечение (Tempus), которое берет данные с любого типа станков с ЧПУ и вводит в стандартизированный формат базы данных, который можно отображать в виде понятных диаграмм и графиков. Стандарт данных, используемый большинством решений для мониторинга машин, получивших распространение в США, называется MTConnect. Сегодня многие новые станки с ЧПУ оснащены средствами для предоставления данных в этом формате. Старые машины по-прежнему могут предоставлять ценную информацию с помощью адаптеров. Мониторинг станков для станков с ЧПУ стал популярным всего за последние несколько лет, и постоянно разрабатываются новые программные решения.

Какие существуют типы станков с ЧПУ?

Сегодня существует бесчисленное множество различных типов станков с ЧПУ. Станки с ЧПУ — это станки, которые режут или перемещают материал, как запрограммировано на контроллере, как описано выше. Тип резки может варьироваться от плазменной резки до лазерной резки, фрезерования, фрезерования и токарной обработки. Станки с ЧПУ могут даже поднимать и перемещать детали на сборочной линии.

Ниже приведены основные типы станков с ЧПУ:

Токарные станки: Этот тип ЧПУ поворачивает заготовку и перемещает режущий инструмент к заготовке. Базовый токарный станок является 2-осевым, но можно добавить гораздо больше осей, чтобы увеличить сложность резки. Материал вращается на шпинделе и прижимается к шлифовальному или резьбовому инструменту, который придает желаемую форму. Токарные станки используются для изготовления симметричных объектов, таких как сферы, конусы или цилиндры. Многие станки с ЧПУ многофункциональны и сочетают в себе все виды резки.

Фрезерные станки: Фрезерные станки с ЧПУ обычно используются для резки больших размеров дерева, металла, листов и пластика. Стандартные фрезерные станки работают с 3-осевыми координатами, поэтому они могут резать в трех измерениях. Однако вы также можете купить 4,5 и 6-осевые станки для прототипов моделей и сложных форм.

Фрезерование: Ручные фрезерные станки используют маховики и ходовые винты для соединения режущего инструмента с заготовкой. Вместо этого на фрезерном станке с ЧПУ ЧПУ перемещает высокоточные шарико-винтовые пары в точные запрограммированные координаты. Фрезерные станки с ЧПУ бывают самых разных размеров и типов и могут работать на нескольких осях.

Плазменные резаки : Плазменный резак с ЧПУ использует для резки мощный лазер. Большинство плазменных резаков вырезают запрограммированные формы из листа или пластины.

3D-принтер: 3D-принтер использует программу, чтобы сообщить ему, куда положить небольшие кусочки материала для создания желаемой формы. 3D-детали строятся слой за слоем с помощью лазера для затвердевания жидкости или питания по мере роста слоев.

Станок для захвата и размещения: Станок с ЧПУ для захвата и размещения работает аналогично фрезерному станку с ЧПУ, но вместо резки материала машина имеет множество небольших насадок, которые захватывают компоненты с помощью вакуума, перемещают их в нужное место и укладывают. их вниз. Они используются для изготовления столов, компьютерных материнских плат и других электрических сборок (среди прочего).

Станки с ЧПУ могут многое. Сегодня компьютерные технологии можно поставить на почти вообразимую машину. ЧПУ заменяет человеческий интерфейс, необходимый для перемещения деталей машины для получения желаемого результата. Сегодняшние ЧПУ способны начать с исходного материала, такого как блок стали, и изготовить очень сложную деталь с точными допусками и удивительной повторяемостью.

Собираем все воедино: как станки с ЧПУ изготавливают детали

Работа с ЧПУ включает в себя как компьютер (контроллер), так и физическую настройку. Типичный процесс механического цеха выглядит следующим образом:

Инженер-конструктор создает проект в программе САПР и отправляет его программисту ЧПУ. Программист открывает файл в программе CAM, чтобы выбрать необходимые инструменты и создать программу ЧПУ для ЧПУ. Он или она отправляет программу ЧПУ на станок с ЧПУ и предоставляет оператору список правильной настройки инструмента. Оператор установки загружает инструменты в соответствии с указаниями и загружает сырье (или заготовку). Затем он или она запускает образцы деталей и измеряет их с помощью инструментов контроля качества, чтобы убедиться, что станок с ЧПУ изготавливает детали в соответствии со спецификацией. Как правило, оператор наладки предоставляет первую часть изделия в отдел качества, который проверяет все размеры и подписывает установку. Станок с ЧПУ или связанные с ним станки загружены достаточным количеством сырья для изготовления желаемого количества деталей, а оператор станка следит за тем, чтобы станок продолжал работать, изготавливая детали в соответствии со спецификацией. и имеет сырье. В зависимости от задания часто можно запускать станки с ЧПУ «отбоя» без присутствия оператора. Готовые детали автоматически перемещаются в указанную зону.

Современные производители могут автоматизировать почти любой процесс при наличии достаточного времени, ресурсов и воображения. Сырье может быть отправлено в машину, а готовые детали могут быть упакованы и готовы к работе. Производители полагаются на широкий спектр станков с ЧПУ, чтобы делать вещи быстро, точно и экономично.

Что такое обработка с ЧПУ? | Goodwin College

Обработка с ЧПУ играет жизненно важную роль в развивающемся мире современного производства. Но что такое ЧПУ? Какую роль это играет в обрабатывающей промышленности и чем занимаются станки с ЧПУ? Более того, как начинающие станки с ЧПУ могут успешно подготовиться и получить работу в области обработки с ЧПУ уже сегодня? Будучи ведущим учебным заведением в области производства и обработки в Коннектикуте, Колледж Гудвин подробно описывает все детали, начиная с основ:

Что такое ЧПУ?

ЧПУ расшифровывается как «Компьютеризированное числовое управление». Это компьютеризированный производственный процесс, в котором предварительно запрограммированное программное обеспечение и код управляют движением производственного оборудования. Обработка с ЧПУ управляет рядом сложных машин, таких как шлифовальные, токарные и токарные станки, которые используются для резки, придания формы и создания различных деталей и прототипов. Изо дня в день операторы станков с ЧПУ сочетают элементы механического проектирования, технических чертежей, математики и навыков компьютерного программирования для производства различных металлических и пластиковых деталей. Операторы ЧПУ могут взять лист металла и превратить его в важную деталь самолета или автомобиля.

Что такое станок с ЧПУ?

Машины с числовым программным управлением представляют собой автоматизированные машины, которые управляются компьютерами, выполняющими предварительно запрограммированные последовательности контролируемых команд. Станки с ЧПУ, по сути, являются противоположностью устройств «старой школы», которые управляются вручную с помощью маховиков или рычагов или механически автоматизируются с помощью одних только кулачков. Сегодняшние современные станки с ЧПУ понимают и работают с использованием языка обработки с ЧПУ, называемого G-кодом, который сообщает им точные измерения для производства, такие как скорость подачи, скорость, местоположение и координация.

Сегодняшняя конструкция и механические части систем ЧПУ в значительной степени автоматизированы — в отличие от старых, опасных заводских станков, о которых вы думали раньше. Механические размеры деталей определяются с помощью программного обеспечения автоматизированного проектирования (CAD), а затем переводятся в производственные директивы с помощью программного обеспечения автоматизированного производства (CAM). Поэтому важно иметь в отрасли знающих станков с ЧПУ и программистов для работы с этим высокотехнологичным оборудованием.

Важность обработки с ЧПУ

Производители в Коннектикуте являются лидерами в производстве жизненно важных продуктов в отрасли, таких как реактивные двигатели, вертолеты и подводные лодки. И, благодаря последним достижениям в области технологий, дни жесткой фабричной жизни прошли. Сегодня рабочие используют свои навыки обработки в чистых, профессиональных условиях с передовыми и передовыми технологиями.

Начало работы

Тем, кто хочет стать оператором станков с ЧПУ, нравится работать в практической, никогда не скучной, развивающейся сфере.

При надлежащем обучении обработке на станках с ЧПУ машинисты и операторы помогают создавать широкий спектр промышленной продукции, тем самым играя решающую роль в быстро развивающейся обрабатывающей промышленности Коннектикута и экономике в целом. Квалифицированные операторы станков с ЧПУ видят продукт на каждом этапе его создания, от начальной концепции до проектирования, кода и затем до готового продукта. Таким образом, обработка с ЧПУ — это не , а просто обычная производственная работа; это практический, творческий и ценный карьерный путь для новаторов, которым нравится видеть жизненный цикл своей работы.

Что значит быть оператором станков с ЧПУ?

Типичные ежедневные обязанности операторов ЧПУ могут включать:

  • Чтение чертежей, эскизов или файлов автоматизированного проектирования (CAD) и автоматизированного производства (CAM)
  • Установка, эксплуатация и разборка ручных, автоматических и станков с числовым программным управлением (ЧПУ)
  • Выравнивание, фиксация и регулировка режущих инструментов и заготовок
  • Контроль подачи и скорости станков
  • Токарные, фрезерные, сверлильные, формовочные и шлифовальные детали станков в соответствии со спецификациями
  • Измерение, проверка и тестирование готовой продукции на наличие дефектов
  • Сглаживание поверхностей деталей или изделий
  • Презентация готовых заготовок клиентам и внесение изменений при необходимости.

Для начинающих машинистов, стремящихся начать захватывающую карьеру в этой развивающейся области, получение диплома младшего специалиста и/или сертификата в авторитетной производственной школе — отличная инвестиция в будущее! Для тех, кто хочет стать оператором станков с ЧПУ в Коннектикуте, Колледж Гудвина признан за наши различные программы CNC.

Независимо от уровня сертификата или степени, наше обучение станкам с ЧПУ дает студентам полное представление о производственных процессах, материалах и производственной математике. Вы также получите знания в области технических чертежей, спецификаций и компьютерной обработки. Возможно, самое главное, вы также приобретете практический опыт работы с современными технологиями ЧПУ.

Колледж Гудвин сочетает обучение в классе с практическим опытом и обучением. Студенты обучаются на наших новых 3-осевых фрезерных и токарных станках с ЧПУ, чтобы обеспечить навыки, ноу-хау и опыт, необходимые для достижения успеха в отрасли. Благодаря расширенному обучению операторов ЧПУ студенты также уходят с пониманием передовых навыков Mastercam, необходимых для программирования положения инструмента, движения, подачи и скорости.

По завершении этих программ учащиеся готовы получить сертификат Национального института металлообработки (NIMS), чтобы стать оператором ЧПУ.

Конкурентоспособная школа операторов станков с ЧПУ в колледже Гудвин предназначена для того, чтобы учащиеся могли пройти сертификацию и работать в полевых условиях в короткие сроки по гибкому графику. Независимо от ваших личных обязанностей или текущей ситуации на работе, у Goodwin есть производственная программа для вашего активного образа жизни. Вам не нужно ставить свою жизнь на паузу, чтобы достичь степени своей мечты.

Хотите узнать больше о карьере оператора ЧПУ или о программах обучения работе с ЧПУ Goodwin, ориентированных на карьеру? Позвоните в колледж Гудвин сегодня по телефону 1-800-889-3282, чтобы узнать больше.
