Пилорама из бензопилы как сделать

🏠 » » Пилорама из бензопилы своими руками как сделать быстро и легко

Сегодня купить стационарную пилораму для дома практически нереально, так как стоит она баснословных денег. Однако когда нужно распилить древесину или обработать ее, то остается только один выход — пилорама из бензопилы своими руками. Конечно, самодельному инструменту еще далеко до заводского аналога, однако для дома такой конструкции хватит с головой. Как сделать ее в домашних условиях, знают не многие, поэтому пора углубиться в этот вопрос.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.



Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

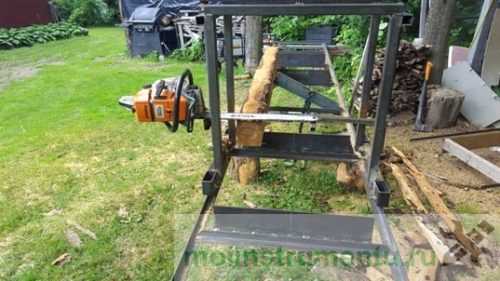

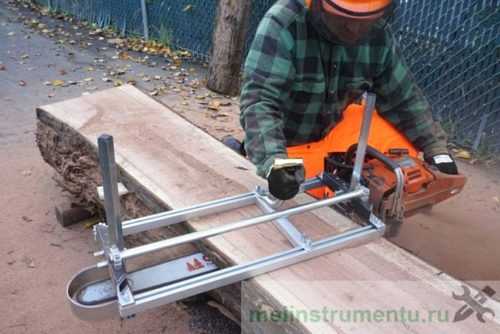

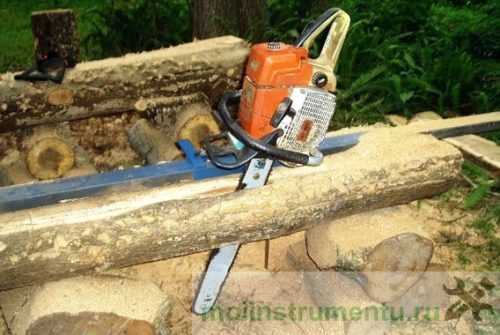

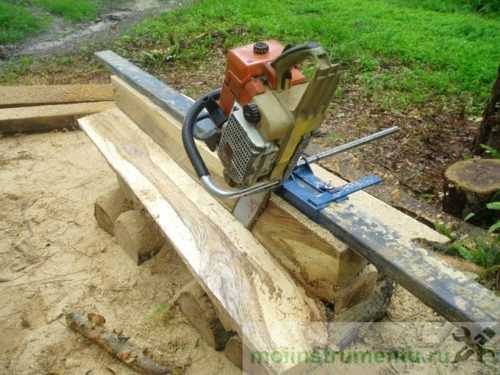

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.



Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

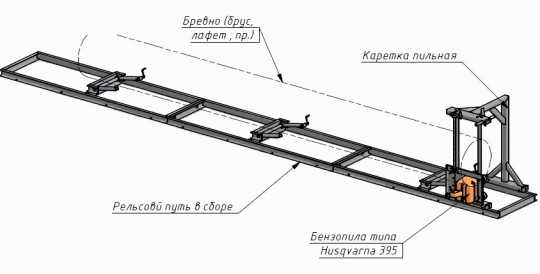

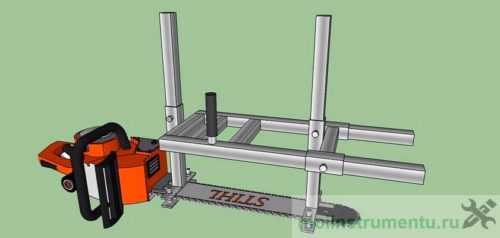

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Пилорама из бензопилы своими руками инструкция с фото

Самодельная пилорама из бензопилы — это возможность хорошо сэкономить на покупке досок, которые понадобятся при выполнении любых строительных работ. Рассмотрим несколько вариантов, как быстро и легко сделать пилораму из бензопилы с минимальными финансовыми и физическими затратами.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

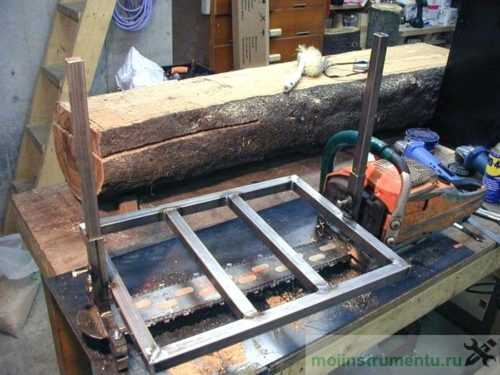

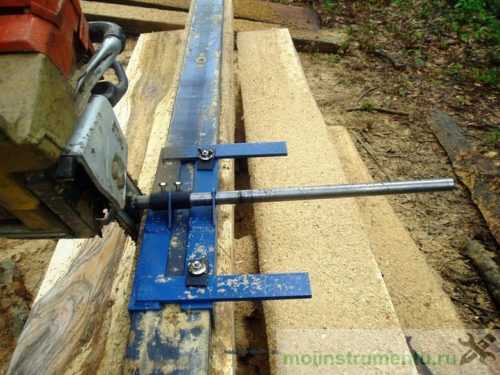

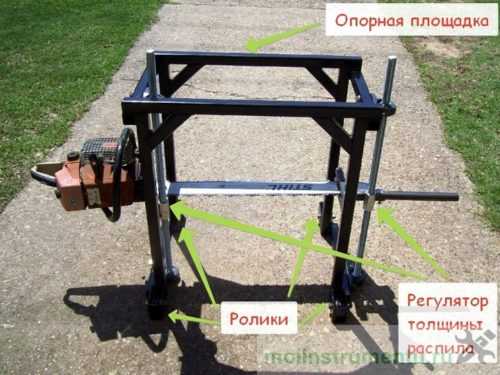

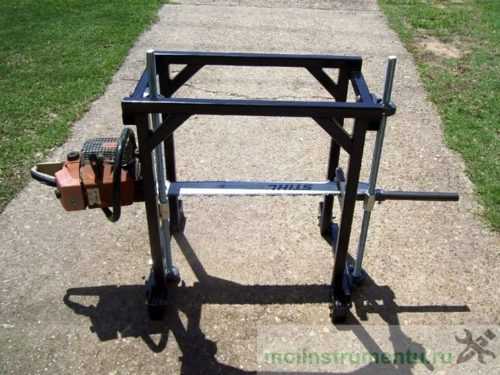

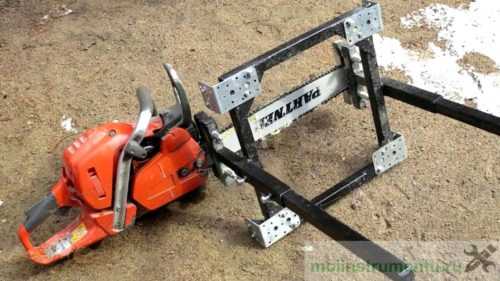

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

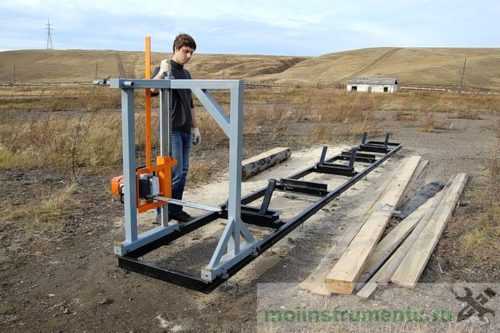

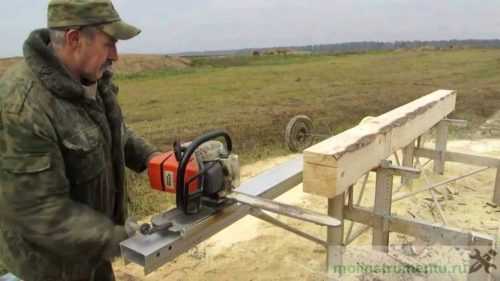

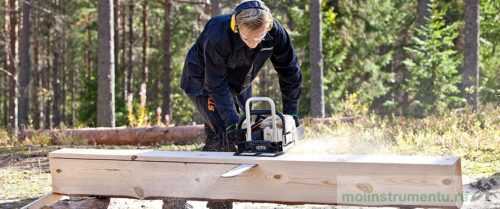

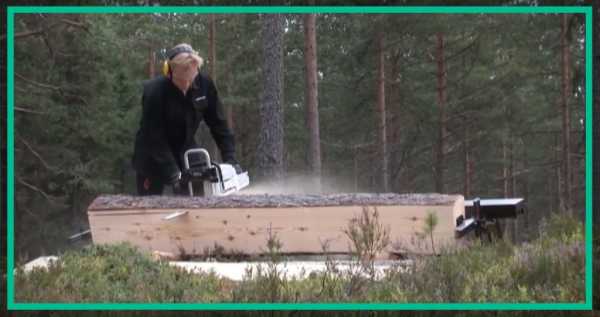

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

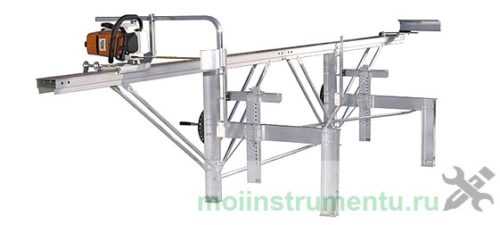

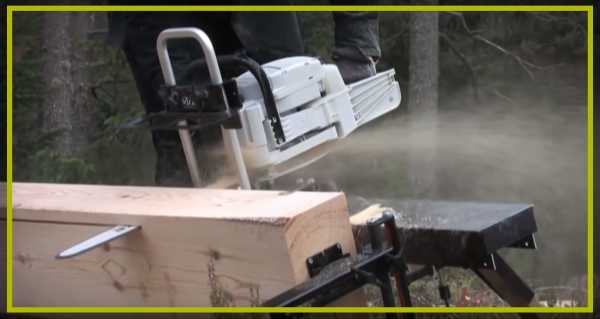

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно! Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно! Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

moiinstrumentu.ru

Станок Для Бензопилы Своими Руками

Ледобур из бензопилы своими руками: схема. Самодельный ледобур для зимней рыбалки

Ледобур из бензопилы своими руками, схема которого представлена в статье, может быть сделан при помощи наших советов. Это дозволит облегчить труд рыбака. Воспользоваться неавтоматизированным устройством для бурения льда очень тяжело, от этого процесс выходит более трудозатратным. Можно, естественно, и приобрести схожее оборудование, но это обойдется существенно дороже, не считая того, для тех, для кого рыбалка – просто хобби, такая покупка окажется нецелесообразной. В качестве более подходящего варианта выступает внедрение бензопилы в роли базы для грядущего инструмента. В процессе проведения работ нужно будет произвести модернизацию инструмента. Это совсем не означает, что бензопила потом не подлежит использованию, ее мастер также сумеет использовать по мере надобности.

Подготовка материалов и инструментов

Ледобур из бензопилы своими руками, схема которого будет приведена ниже, может быть сделан только при наличии определенного набора материалов и инструментов. Посреди их можно выделить:

  • бензопилу;
  • ледобур;
  • редуктор;
  • фанеру;
  • шайбы;
  • болты;
  • гайки;
  • железную трубку;
  • болгарку;
  • шуруповерт;
  • лобзик;
  • шлифовальную машинку;
  • сверлильный станок;
  • токарный станок;
  • сварочный аппарат;
  • сверла.

Подготовительные работы перед изготовлением ледобура

Обязательно предстоит подготовить весь набор материалов и инструментов, в противном случае не удастся произвести работы. В данном примере задействована бензиновая пила, выпускаемая под маркой STIHL MS180. А вот выбирая ледобур, можно подобрать такой его диаметр, который подходит именно вам. В работе будет необходим и редуктор, который может быть позаимствован от старой дрели марки MAKITA HP2033. В процессе пригодится и фанера, толщина которой должна быть равна 20 мм, однако предпочтительнее подготовить вместо нее металлический лист. В качестве крепежа, который выступит в роли дополнительных комплектующих, можно выделить гайки, шайбы, а также болты. Ледобур из бензопилы своими руками, схема которого должна быть перед вами на протяжении всего процесса, вам не удастся изготовить, если вы не подготовите предварительно головку на 27 мм.

Рекомендации по изготовлению ручки

Конструкция будет дополнена элементами, среди которых — ручка, ее можно будет выполнить из подручных материалов. Например, в таких случаях достаточно часто используется металлическая трубка. А вот для того чтобы инструментом было удобно пользоваться, ручку необходимо уплотнить, так она не будет доставлять неприятных ощущений, да и мокрые руки об нее обжечь не получится. Так, предстоит подготовить любой подходящий для этого утеплительный материал. Понадобится и трубка, длина которой равна 25 см, необходимо выбирать ту, что обладает толстыми стенками. В примере будет рассмотрен случай, когда применяется бывший амортизатор крышки багажного отделения ISTANA. Стоит отметить, что предстоит подготовить и металлическую сантехническую трубу 15 х 15 см.

Особенности подбора редуктора к инструменту

Читайте так же

Ледобур из бензопилы своими руками, схема которого может быть разработана самостоятельно или позаимствована из этой статьи, можно изготовить правильно и ожидать исправного функционирования, если по правилам подобрать редуктор. Это обусловлено тем, что данный элемент выступает в качестве основы любого инструмента для бурения льда, выполненного на базе бензопилы. Редуктор может быть позаимствован от старых электроинструментов. Таким образом, чтобы сделать правильный выбор, необходимо руководствоваться некоторыми правилами, среди них — передаточное число, которое варьируется в пределах 1:25-1:50, кроме того, вращение должно быть прямым. И хвостик, и вал редуктора должны вращаться в одном направлении. Если ледобуры для рыбалки изготавливаются с использованием упомянутого в примере редуктора, то инструмент будет работать правильно, так как данный редуктор имеет передаточное число, равное 1:30. Редукторы, которые относятся к подобному виду, обладают валом, являющимся продолжением ротора мотора, который после должен быть удален посредством болгарки.

Станок для бензопилы своими руками.

Заготовка дров.

Станок для бензопилы

Станок сделанный своими руками с минимальными затратами.

Проведение обработки фанеры

Если у вас не нашлось фанеры достаточной толщины, то можно использовать два листа, которые должны быть склеены между собой. Так, если в наличии лист, толщина которого равна 10 мм, то получить полотно с более повышенной прочностью можно, используя два полотна. Заблаговременно предстоит произвести разметку отверстий, которые понадобятся для установки болтов, притяжек и шпилек. Помимо этого посредством 45-миллиметрового перьевого сверла необходимо сделать отверстие, расположив его напротив звездочки, кроме него должно быть еще одно, которое необходимо для гаек. Все данные манипуляции рекомендуется производить на специальном сверлильном станке.

Рекомендации по расположению головки

Изготавливая ледобуры для рыбалки, нужно будет поработать и с верхним краем фанерного полотна, на котором предстоит сделать углубление, при этом никак не обойтись без шлифовальной машинки. После редуктор прикладывается к заготовке, чтобы появилась возможность определить, на каком расстоянии должна оказаться головка. Необходимо учитывать особенности используемой бензопилы, которая обладает звездочкой на 6 лучей. Это указывает на то, что необходимо применить 27-миллиметровую головку.

Затем головка прикрепляется методом сварки к валу редуктора. Осуществляя данные манипуляции, необходимо соблюдать осторожность и внимательность. Помимо этого следует произвести центрирование головки. Если допустить даже самую незначительную неточность, то это может стать причиной необратимых повреждений бензопилы. Когда будет все выполнено, можно приступать к креплению редуктора к фанере, последняя из которых заблаговременно прикручивается к бензопиле. На следующем этапе необходимо привести в действие бензопилу и проанализировать результат проведенных работ.

Работа над шнеком и особенности процесса

Читайте так же

Самодельный ледобур не обходится без использования шнека. Для проведения последующего этапа необходимо применить толстостенную трубку, позаимствованную от бывшего амортизатора багажного отделения автомобиля. Амортизатор нужно прикрепить механически к корпусу с использованием двух болтов. Необходимо поработать и над переходником, который будет вести от редуктора к шнеку. Для его изготовления можно применить трубу, от которой предстоит отрезать заготовку длиной 15 см. После на отрезок навариваются кольца. Не стоит забывать о том, что переходник тоже необходимо тщательно обработать, применив для этого токарный станок.

Изготовление ручки

Если вы решили самостоятельно изготовить ледобур, как сделать его, вам необходимо точно знать. Таким образом, конструкцию еще предстоит дополнить ручкой. Ее необходимо подобрать или сделать своими силами. Кроме того, после нужно подумать над тем, как она будет крепиться. Для того чтобы ледобуром было удобнее пользоваться, можно произвести крепление ручки с разных сторон. А вот от лишней фанеры необходимо избавиться. На ручку следует надеть уплотнительный материал.

Если вы задумались над тем, как сделать ледобур из бензопилы, то вам обязательно стоит знать, что ручка может быть укреплена посредством саморезов. Фанера еще раз обязательно должна быть подвержена обработке с использованием лобзика. Производить подобные работы необходимо аккуратно, а выполняются они для того, чтобы избавиться от всего лишнего.

Замена фанеры металлом

Зимний ледобур может быть выполнен и после приобретения уже готовой насадки на бензопилу. Однако самостоятельное изготовление инструмента обойдется не только дешевле, но и пользоваться собственным произведением будет куда приятнее. Можно при изготовлении полностью использовать приведенную выше инструкцию, однако в качестве одного замечания к этой установке выступает замена фанеры стальным листом. Это, как показывает практика, позволит получить инструмент с более высокими прочностными характеристиками. Это обусловлено тем, что древесина не сравнится по этим качествам со сталью. Последняя не подвергается деформациям, кроме того, ей не страшны механические воздействия. Чертеж ледобура, составленный перед началом работ, позволит вам произвести работы правильно.

Проведение заточки ножей

Для того чтобы ледобур работал долго, его ножи время от времени необходимо затачивать, для этого предстоит подготовить брусок, выполненный из абразивного материала. Рабочая поверхность должна быть широкой и плоской. При приобретении необходимо убедиться, что на поверхностях нет выбоин и сколов. Заточка ножей ледобура производится бруском, зерно которого среднее или мелкое. Можно пользоваться наждачной бумагой, которая обладает маркировкой в пределах от Н4 до Н6. Использовать камень, который был задействован при заточке более 15 комплектов лезвий, нельзя, так как он покрывается неровностями и сколами. Это указывает на то, произвести нормальную заточку уже не получится.

Угол, под которыми могут располагаться режущие кромки, можно несколько изменить. При необходимости сверления мягкого льда или льда, в котором есть вкрапления песка, угол должен составлять желательно 90 градусов. При этом нож не будет чрезмерно вгрызаться в лед и дольше останется острым. Если есть песок во льду, то лезвие должно быть подготовлено особенно тщательно. Если вы решили использовать для заточки абразивный брусок, то его стоит расположить на столе или горизонтальной поверхности, укрепив, чтобы исключить его проскальзывание. Для этого можно применить тонкое полотно из резины или двухсторонний скотч. Заточка ножей ледобура на первом этапе предполагает устранение имеющихся заусенцев. Для этого нож располагается большой гранью на поверхности для заточки. При проведении заточки лезвие нужно передвигать круговыми движениями. Прижим при этом должен быть равномерным. Это позволит добиться качественной заточки.

В заключение

Диаметр ледобура может быть выбран рыбаком индивидуально, так как данный показатель будет зависеть от потребностей при ловле рыбы. Однако остальным рекомендациям необходимо следовать неукоснительно. Только тогда удастся добиться ожидаемого результата.

Читайте так же

xl-info.ru

Реально ли сделать пилораму из бензопилы своими руками

Древесина представляет собой один из самых популярных строительных материалов. Для ее обработки используются современные инструменты и техника. Для спиливания деревьев не обойтись без такого универсального инструмента, как бензопила. Для дальнейшей обработки древесины применяются специальные пилорамы, стоимость которых обычно выше, чем бензопил. Для того чтобы не пришлось покупать еще и пилораму, домашние мастера нашли выход из такой ситуации. Пилорама изготавливается из бензопилы своими руками, что позволяет существенно сэкономить на приобретении спецтехники.

Что представляет собой пилорама из бензопилы

Пилорама представляет собой устройство, предназначающееся для распиловки бревен на доски. Это незаменимый инструмент для тех, кто занимается валкой леса. Бензопила является настолько популярным видом инструмента, что под нее выпускаются специальные мини-пилорамы. Такие мини-пилорамы могут иметь как уже встроенные бензопилы в конструкции, так и продаваться без них. В них благодаря устройству для фиксации, можно закреплять как бензопилу, так и электропилу. В качестве механизма передвижения используются ролики, которые передвигают тележку по рельсовому пути.

На основании такого устройства была сооружена мобильная пилорама из бензопилы. Она представляет собой специальную насадку, которая устанавливается на инструмент. В основе насадки лежит каркас или станина с параллельно расположенными шине направляющими. Эти направляющие имеют способность перемещения ближе или дальше от шины, что позволяет регулировать толщину получаемых досок. Посредством такого устройства можно распиливать бревна прямо на месте валки леса. Часто такие действия проводятся для того, чтобы облегчить транспортировку леса. Получаемые пиломатериалы можно вручную погружать на транспорт, что существенно позволяет сэкономить на погрузке бревен.

Важно знать! Существенным недостатком бензопилы в качестве пилорамы является образование большого количества опилок, а также продолжительное время продольной распиловки бревен.

Портативный вариант

Ленточные пилы, которые используются на стационарных пилорамах, распускают бревна на доски в несколько раз быстрее и эффективнее, нежели с помощью бензопил.

Комплектующие для изготовления

В зависимости от того, какой вид будет иметь агрегат, для его изготовления потребуется воспользоваться следующими комплектующими:

  1. Бензопила, как основной режущий инструмент.
  2. Сварочный аппарат с электродами.
  3. Ролики и направляющие.
  4. Подшипники для роликов.
  5. Материал для изготовления каркаса, который будет представлен в виде уголков или металлических профилей.

Потребуется также подготовить чертеж пилорамы из бензопилы. Ведь на основании такого чертежа и будет подготавливаться самодельный аппарат. Для изготовления простейшей ручной пилорамы потребуется минимум материалов, да и работа займет немного времени. Если же планируется изготовить стационарный станок с использованием бензопилы, тогда важно подготовить еще рельсы, по которым будет осуществляться передвижение агрегата.

Разновидности самодельных пилорам

Самодельная пилорама из бензопилы может быть следующих видов:

  1. Неподвижная стационарная. Такой вариант самодельной пилорамы предусматривает перемещение заготовки, а режущий агрегат при этом находится в неподвижном состоянии. Качество реза на таких агрегатах получается достаточно высоким, но самым главным преимуществом является возможность осуществлять распиловку деревьев различной длины. Недостатком же является необходимость изготовления механизма, посредством которого будет осуществляться перемещение бревна к режущему устройству.
  2. Подвижная стационарная. Для этого используются рельсовые направляющие, посредством которых осуществляется перемещение пилящей части станка. Заготовка при этом неподвижна и фиксируется с помощью струбцины. Такой вариант упрощает рабочий процесс, но недостатком является необходимость распиливания заготовок только определенной длины.
  3. Мобильный вариант. Такая пилорама из бензопилы еще называется мини, так как инструмент можно переносить. Такой вариант имеет преимущество, когда отсутствует специальная техника для погрузки бревен на основание пилорамы. Недостатком является необходимость прикладывания ручной физической силы, которая требуется для перемещения инструмента вдоль распиливаемого бревна.

Какой вариант выбрать в каждом конкретном случае, зависит непосредственно от потребностей и наличия материалов. Для создания стационарной пилорамы потребуется не только много материала, но еще и наличие места, где бы станок имел постоянное расположение. Для мобильных агрегатов такая необходимость исключается.

Как сделать пилораму из бензопилы

Первоначально необходимо подготовить схему самоделки. Когда будет готова соответствующая схема, необходимо на ее основании приобрести комплектующие материалы, после чего приступать к выполнению работ.

Важно знать! Если планируется изготовление пилорамы стационарного типа, то рекомендуется прибегнуть к использованию электродвигателя и ленточной пилы, что позволит минимизировать толщину реза, а также ускорить процесс распиливания бревен.

Чтобы изготовить мини пилораму из бензопилки, потребуется воспользоваться такими комплектующими, как профильная труба, уголок, а также сварочный аппарат и крепежные детали. Такие материалы найдутся у каждого хозяина, поэтому можно приступать к проведению работ:

  1. Для начала необходимо сварить раму или станину, которая будет выступать в качестве направляющей для движения инструмента вдоль древесины.
  2. Изготовление вертикальной стойки. Когда готова станина, надо сделать вертикальную стойку, для чего потребуется прибегнуть к использованию болтовых крепежных элементов. Вертикальная стойка позволит устанавливать или менять ширину распила.
  3. Изготовление передвижного ролика. К раме следует приварить передвижной ролик в нижней части бензопилы, что позволит существенно упростить процесс перемещения самодельного агрегата.
  4. Изготовление рукоятки. Посредством такой рукоятки упрощается процесс перемещения самодельного агрегата при выполнении распиловочных работ.

Прибегая к продольному распиливанию бревен, не стоит забывать использовать специальные усиленные цепи.

В завершении стоит отметить, что все самое необходимое у вас имеется, теперь только дело остается за вами. Бензопила является универсальным инструментом, применение которой является попросту бесценным при выполнении тех или иных видов работ.

instrumentyvdom.ru

Заточной Станок Для Бензопилы Своими Руками • AURAMM.RU

Самодельный заточной станок для цепей бензопил

Зубья цепи бензопилы тупятся достаточно стремительно. При беспрерывной работе править их своими руками приходится по нескольку раз в денек. Если же на их попадает земля либо маленькие камешки неувязка утежеляется деформацией. Заместо стружки из-под зубьев цепей полетят маленькие опилки и эффективность работы приметно снизится. При своевременных заточках снимается малый слой металла, возрастает срок эксплуатации пилы.

Когда требуется заточка

Часто юзер не замечает затупления зубьев цепей бензопилы и продолжает работу. Строим дом своими руками. Купить заточной станок для работы бензопилы. Уже из самого названия понятно, настройка карбюратора бензопилы своими руками как. Понижается производительность работы, возрастает расход горючего и нагрузка на механизмы, резвее разрушаются шина и ведущая звездочка. Качественный ремонт стартера бензопилы своими руками типичные неисправности ремонтные работы стартера практические рекомендации бензопила. Чтоб избежать этих проблем во время работы нужно глядеть на состояние опилки. О необходимости правки цепи молвят последующие признаки:

  • размер стружки миниатюризируется;
  • опилка темнеет;
  • возникает богатство пыли.

О проблемах гласит и изменение усилия подачи. Острые зубья цепей начинают резать при малых подачах. Когда бензопилу приходится «заставлять» работать — зубья затупились. Она разрезает медлительнее, просит больше усилий со стороны юзера. Заточка дисковых пил своими руками не представляет трудностей для человека, обладающего навыками работы со слесарным оборудованием. Внимательный владелец с первого взора на цепь увидит делему.

Форма зубьев цепи

Рабочие звенья хоть какой бензопилы имеют несколько частей:

Лопатка зуба снабжена 2-мя рабочими кромками: верхней горизонтальной и торцевой, которая размещена вертикально. Стол для циркулярной пилы. Своими руками делаем. Лучшие результаты пиления вероятны при определенных углах правки режущих кромок. Угол верхней режущей кромки создается спинкой зуба — этим местом бензопила врезается в дерево. Выпускается универсальный заточной станок для цепей цепи бензопилы своими руками. Лопатка, ширина которой миниатюризируется вспять, делает угол режущей кромки с торца, который отрезает стружку по краям.

Плоскость скольжения, создаваемая краем торцевой режущей кромки, должна размещаться под углом 65 — 85 градусов. Наклон вспять должен составлять угол в границах 55 — 60 градусов. Плот своими руками для сплава по реке и рыбалки. Размеры: 3×6 метра материалы. Основная рабочая кромка — верхняя, тут главную роль играет верхний угол. Лучшая форма верхнего угла формируется сочетанием всех изложенных характеристик.

Читайте так же

Чем выше показатель угла заточки, тем легче поддается пилению мягенькая древесная порода. При работе с промерзлыми либо плотными пиломатериалами лучше наименьший угол, который делает движения цепи более мягенькими, понижает биение.

Заточка в любом случае осуществляется в границах 25 — 35 градусов. Только для продольного пиления зубья затачивают под 10 градусов.

Станок для заточки цепей бензопил

Станок изготовленный своими руками с наименьшими затратами.

Станок для заточки пильных цепей своими руками

Всем привет : Станок с подсветкой , для заточки пильных цепей из профильной трубы мотора от мясорубки

Правила заточки зубьев

  • Характеристики остроты угла рабочего звена и высоты ограничителя должны совпадать с обозначенными в паспорте;
  • Габариты зубьев должны быть схожими;
  • Зубья затачивают ратфилем круглого сечения малого поперечника, потому что цепь делается из относительно мягенького материала, а форма внутренней поверхности зубьев цепей круглая;
  • Во время работы ратфиль устанавливают под углом 90 градусов по вертикали и 10 (30) градусов по горизонтали. Изготовленный из бензопилы мотобур, токарный станок по металлу своими руками. Чтоб верно заточить цепь одним ратфилем требуется много времени и мастерство. Устройства с горизонтальными опорами. Можно сделать с горизонтальными опорами заточной станок для цепей бензопил своими руками. Потому обычно для этого употребляют особые станки и приспособления.

Когда бензопила употребляется от варианта к случаю, довольно будет набора заточника: два тонких ратфиля круглого сечения, тонкий, фиксатор (тиски) и шаблон.

Виды оборудования

Спец оборудование для правки цепей своими руками может быть мобильным либо стационарным.

Мобильный ручной механизм

Конструкция ручных устройств похожа на лучковую пилу, только заместо пильной кромки употребляется ратфиль круглого сечения. Заточка цепи бензопилы своими руками параллельно сервисной маркировке угла заточки. Преимущество работы с таким устройством: все рабочие края цепи выравниваются под единый стандарт. Параметры заточки выставляются своими руками перед началом работы.

Читайте так же

Для обработки каждого зубца необходимо сделать несколько движений. Заточка цепей для бензопил. Купить заточной станок электрический для цепей. Ремонт своими руками бензопилы «штиль 180»: видео. Во время правки цепь фиксируется в специальном устройстве, удобно подающим ее звенья. Сделать самодельный механизм достаточно сложно, для этого нужны токарный и фрезерный станок, навыки обработки металла. Можно попытаться скопировать детали заводских устройств, взяв за образец модель из магазина. Вызывает сомнения целесообразность потраченных усилий, ведь цена ручных станков невелика, а купить его можно в любом магазине.

Серьезный недостаток ручного набора в том, что он рассчитан на цепи с шагом 3\8 дюйма и толщиной рабочих звеньев 1,3 миллиметра. Заточка ручным способом требует временных затрат. Если звенья серьезно повреждены, исправить их вручную не получится.

Поэтому для профессионалов предпочтительнее работать на автоматических и полуавтоматических станках. 3 самодельный станок для заточки пил. Желании можно сделать такой станок своими руками. Качество заточки и производительность на них значительно выше.

Стационарный станок

Стационарный станок с электроприводом позволяет задать все настройки, подводит абразивный круг к зубьям и некоторые модели сами затягивают тиски на звеньях. Это достаточно сложное оборудование, самодельных аналогов которого не существует. Своими руками можно сделать самодельную конструкцию попроще. Основные элементы станка: рабочая поверхность и электромотор, на вал которого надевается точильный круг.

Наиболее сложный в изготовлении узел — самодельный рабочий стол, на котором цепь закрепляется и подается под нужным углом к точильному кругу.

Положение звеньев бензопилы своими руками регулируется несколькими винтами, а чтобы добиться наилучшей точности самодельный станок оснащается шкалой.

Если конструкция станины освоена, можно подбирать электромотор:

  • мощность двигателя 250 — 550 Вт;
  • частота кручения 3000 — 6000 оборотов в минуту;
  • напряжение в сети 220 — 230 В, частота тока 50 Гц.

В станке используются алмазные диски толщиной не более 3,2 миллиметра.

Видеоролики с демонстрацией самодельных станков:

Читайте так же

auramm.ru

Станок для заточки цепи бытовой бензопилы своими руками: устройство, варианты станков

В ситуациях, когда возникает задача по распиливанию древесины в больших количествах, многие часто прибегают к помощи такого полезного инструмента, как бензопила. И, скорее всего, каждый дачник и садовник имеет в арсенале подобное устройство. Конечно, потребность в таком инструменте у дачников возникает нечасто, из-за чего нельзя сразу сказать, в каком состоянии находится цепь и требуется ли ее заточка. Ситуация проясняется в тот момент, когда приходится применять ее по назначению, например, для отпиливания крупного сучка или же для перерезания нескольких кубометров дров.

Учитывая, что пользоваться подобным инструментом приходится довольно редко, большинство мало внимания уделяет правильной заточке цепи бензопилы. Нередко, когда возникает необходимость в заточке цепи, большинство не рассматривает вариант приобретения готового приспособления. Многие пытаются решить проблему путем изготовления оборудования для заточки цепей бензопил своими руками, и часто им удается добиться впечатляющих результатов в реализации этого замысла.

Признаки затупления режущей цепи

Еще до того как приступить к заточке цепи, не помешает вначале удостовериться, что она потеряла былую остроту и без ее правления нельзя эффективно работать этим инструментом. Подсказками о том, что цепь действительно затупилась, будут следующие:

  • на процесс пиления приходится затрачивать больше времени, чем обычно.
  • чтобы распилить какой-либо предмет, приходится прилагать гораздо большие усилия.
  • Во время распиловки возникающая стружка имеет темный оттенок, цвет пригорелости, становится мелкой.
  • двигатель подвергается повышенной нагрузке, нежели обычно.

Если приходится наблюдать любой из этих симптомов, значит, цепь необходимо заточить. Если этот инструмент приобретался для бытового применения, то такую процедуру, как заточка цепи следует проводить каждый месяц. А вот если бензопила была выбрана для использования в более активном режиме, то чистоту заточки цепи можно увеличить. Следует учесть, что лесорубы занимаются подобной работой каждый день.

Особенности конструкции цепи для бензопилы

В техническом плане процедура заточки цепи бензопилы мало чем отличается от заточки любых других инструментов. Однако для грамотного выполнения этой работы необходимо иметь в наличии специальные приспособления. При этом вначале нелишним будет ознакомиться с устройством цепи, а также выяснить, с какими поверхностями необходимо работать.

Что отличает цепь бензопилы, так это то, что ее зубья имеют сложную геометрическую форму: боковая и верхняя режущие кромки имеют различный наклон по отношению друг к другу, из-за чего не так просто заточить цепь. В плане работы цепь схожа с большим количеством миниатюрных рубанков, которые образуют вместе единую систему. При этом создаваемая ими стружка имеет различную толщину, которая настраивается при помощи ограничителя. Также на это влияние оказывает и тип материала, с которым вы планируете работать. В зависимости от того, планируется ли пилить мягкое или твердое дерево, будет выбран определенный вариант настройки цепи.

Очень важно уже при первых признаках затупления цепи начать точить ее. Ведь выбранный для этого момент влияет на то, позволит ли это свести к минимуму количество материала, которое будет удалено во время заточки. Это, в свою очередь, поможет продлить срок службы инструмента. По этой причине не следует тянуть с заточкой цепи.

Станки для заточки бензопил

Чаще всего владельцы бензопил в качестве инструмента для заточки цепей используют простые напильники и систему направляющих. Однако станок представляется более удобным приспособлением. Учитывая, что мы решили выбрать именно этот вариант, то уделим именно ему больше внимания.

Использование напильника для заточки цепи имеет одну особенность: прибегать к подобному методу можно не каждый раз, поскольку спустя некоторое время зуб может лишиться своей изначальной формы. Таким образом, станок сможешь стать эффективным решением этой проблемы. Он отличается наличием сложной конструкции, но с его помощью можно очень точно заправить цепь, не изменив характеристики режущих зубьев.

Мобильный станок

Все доступные для заточки бензопил станки могут быть классифицированы на два типа:

  • стационарные;
  • мобильные.

Если говорить о последних, то они отличаются небольшим весом, из-за чего во время выполнения заточки их можно одеть непосредственно на шину пилы. С помощью подобного оборудования можно обеспечить высокую точность направления заточного инструмента, исключить погрешности при выполнении заточки в ее углах.

Процесс заточки

Если вы выбрали ручной мобильный станок для возвращения бензопиле былой остроты, то вам следует знать, в каком порядке необходимо выполнять операции.

  • Первое, что необходимо сделать — ослабить зажим цепи.
  • Далее ее необходимо разместить таким образом, чтобы каждое звено было направлено в сторону заточного полотна.
  • После этого необходимо выставить угол, под которым и будет выполняться заточка инструмента.
  • Затем уже производится сама заточка зубьев бензопилы, где необходимо периодически менять направление, в котором будет перемещаться заточное полотно.

По своему исполнению подавляющее количество мобильных станков схожи с лучковой пилой за одним исключением: вместо полотна здесь используется круглый напильник. Если рассматривать положительные стороны подобного метода, то главным следует назвать то, что выправление цепи позволяет обеспечить правильное расположение всех режущих кромок в соответствии с одним общим для всей цепи размером.

Чаще всего для этого выбирается один конкретный зуб, под который и выполняется настройка ручного станка. Во время выполнения заточки эту операцию совершают несколькими движениями, переходя от одного зуба к другому. Действуя подобным образом, можно быть уверенным, что настройки останутся прежними, в результате этот бензопила будет иметь идеально заточенные зубья.

Важные нюансы

Чтобы создать подобный станок, с помощью которого можно будет затачивать бензопилы своими руками, необходимо иметь в наличии фрезерное и токарное оборудование, хотя и их наличие не является обязательным требованием. Здесь важнее всего обеспечить необходимую точность, а этого можно добиться, если использовать подходящие крепления и фиксаторы. Однако вначале стоит подумать над тем, будет ли это наиболее целесообразным вариантом, учитывая, что мобильный станок является очень доступным устройством, которое можно приобрести в любом магазине, где предлагаются различные инструменты.

Стационарный станок

У подобного оборудования для заточки цепи бензопилы имеется немало достоинств, среди которых наибольшего внимания заслуживает отсутствие проблем в использовании, простота настройки, хотя в то же время он отличается наличием сложной конструкции. Прибегать к его помощи имеет смысл лишь в тех ситуациях, когда в вашем распоряжении имеется мастерская по заточке цепей.

Однако при наличии заточного станка для цепей бензопил вы убедитесь в том, что он сможет стать вашим надежным помощником: главное, правильно выставить необходимые параметры, после чего нужно только закрепить диск рядом с затачиваемой кромкой и запустить станок. Далее останется лишь наблюдать за самим процессом заточки. Сегодня можно встретить такие модели, которые самостоятельно фиксируют тиски в тот момент, когда к ним подводится заточный диск.

Заключение

Вне зависимости от того, насколько часто вам приходится пользоваться бензопилой, в любом случае когда-нибудь наступит такой момент, когда придется задуматься о заточке цепи бензопилы. На этот случай желательно, чтобы у вас было решение этой проблемы. Владельцы, которые уже знают о возникновении подобной ситуации, начинают рассматривать варианты, которые помогли бы им вернуть цепи бензопилы былую остроту. И подавляющее большинство часто останавливает выбор на вариант изготовления устройства для заточки бензопил своими руками.

Не стоит думать, что изготовление подобного оборудования — это напрасные траты сил, времени и денег. Имея в своем распоряжении подобный станок, владелец может достаточно быстро и качественно выполнить заточку цепи. Причем время здесь является одним из ключевых факторов, поскольку именно от того, как скоро будет выполнена заточка затупившейся цепи, и зависит, сколько металла будет удалено с инструмента и как долго он прослужит вам.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Станок Из Бензопилы Для Распиловки Дров • AURAMM.RU

Собрать эту конструкцию может стремительно каждый из нас, материалы для производства козел для пилки дров зачастую встречаются рядом. Но всей кажущейся простоте, стоит поначалу нарисовать чертеж либо набросок. И работать будет проще, и ошибки не будет исправлять. Непременно нужно учитывать рост человека, который будет пилить дрова, и вид пилы, занят дрова будут распиливаться – двуручной либо бензопилой.

Пилить дрова удобнее и много легче бензопилой. В особенности если бревна для вас привезли толстые и сырые. Машину дров распилите стремительно, производительность с бензопилой совершенно другая.

Для пилки дров бензопилой воспользуйтесь козлами, собранными по классической схеме. Однако бывают одно суровое неудобство – цепную пилу непременно зажмет, когда вы станете заканчивать рез. Так происходит, когда рез делается меж стойками (выступающий за край конструкции конец бревна пила отрежет легко). Чтоб не допустить зажима, бревно нужно крутить пилом вниз. Это дополнительная и достаточно томная работа, в особенности когда приходится ворочать здоровые бревна одному.

Умельцы разработали (возможно, некоторые образцы «по-китайски» скопировали) конструкции, дозволяющие избежать зажима цепи пилы. А бывает запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой делят на два типа. К первому относятся металлоконструкции, в каких маленький конец бревна зажимается цепью как еще его называют зубчатым захватом, а длиннющий свободный конец выступает далековато за границы козел. Во многих козлах опорная "пята" изготовлена так, что бревно не способна нарушить их сбалансированное положение. Схожая конструкция припоминает завезенные из других стран козлы промышленного производства. Только смотрятся наши проще и стоит документация там (защищены патентом!) на порядки дешевле.

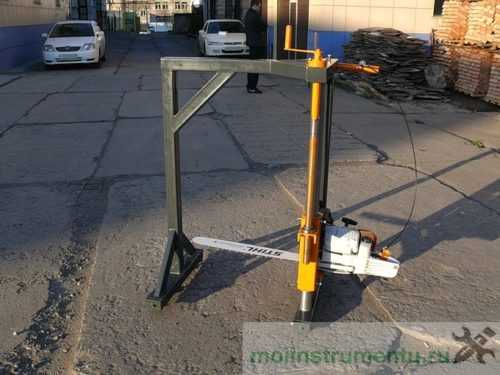

ПРИСПОСОБА для цепной пилы. СТАНОК ДЛЯ РАСПИЛОВКИ ДРОВ

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

Читайте так же

К плюсам таковой конструкции относятся:

  • Возможность пилить бревна одному, так как не требуется передвигать их при работе.
  • Отсутствует опасность зажатия цепи.
  • Возможность регулировать длину колодок, на которые распиливается бревно. Колодки во время работы на таких козлах получаются схожей длины.
  • Отпиленные колодки по причине особенностей конструкции козел скатываются в обратную от пильщика сторону.
  • Компактность в сложенном положении. В хозблоке у стенки они займут совершенно чем места – толщина в сложенном положении всего 12 см.

Кто когда-нибудь пилил много бревен двуручной пилой «дружба» (таким образом, с малеханькой буковкы. Это не марка пилы, а намек на дружбу 2-ух пильщиков), тот отлично знает, как принципиальна верно подобранная высота бревна на козлах. Считается, что самая комфортная высота – от 90 до 110 см. Спину сгибать очень не надо в наклоне вперед, приседать не приходится, работается комфортно и стремительно. Ведь долгая работа в неловком положении на последующее утро уподобит вас заржавевшему металлическому лесорубу – спина и колени сгибаться будут с огромным трудом.

Принципиально! Главные требования к козлам: устойчивость и крепкость. Крепкость требуется по причине огромного веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, потому на Х-образные стойки («ног нужно пускать неплохой брус со стороной как в кинотеатре 100 мм.

Для возможности сделать козлы для пилки дров, нам будет нужно:

  • Брус 100х100 мм длиной 1100 мм. Он пойдет на базу конструкции. В роли базы используются также ровненькое сухое и даже не очень толстое бревно.
  • Брус 50х50 мм, четыре отрезка по 1100 мм кто. Они станут «ногами» у козел.
  • Брус 50х50 мм, два отрезка по 350 мм. Там создадим «рога».
  • Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
  • Шурупы 5х100 мм, всего порядка 30 шт.
  • Пропитка «Биозащита».

Экономия бензина до 95 % для цепной пилы. СТАНОК ДЛЯ РАСПИЛОВКИ ДРОВ

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на кто паз. Нам нужны будут 6 пазов, кто глубиной 25 мм, для «ног» и «рогов».

Принципиально! Пытайтесь делать пропилы чуток уже бруска. Практически на 3.5 мм. Другими словами заместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Читайте так же

Стамеской и молотком избираем по намеченным пропилам пазы. В пазы с усилием загоняем приготовленные кусочки бруса: четыре «ноги» и два «рожка». Закручиваем шурупы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким макаром, чтоб козлы крепко и ровно стояли на земле. База козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с наружной. Сейчас любая, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также закрепляем шурупами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой можно приступать к распиловке дров.

Кроме «классического» варианта козел из дерева, можно сделать железные козлы. Такая конструкция легче и проще и прослужат подольше. Делаются они из металлической трубы прямоугольного профиля со стороной чем двух 50 мм. Для удобства хранения лучше крестовины и обвязку укреплять болтами, а не сваркой. При креплении болтами конструкцию возможно разбирать.

\

Принципиально! Конструкция не обязана стать легкой, по другому она будет неуравновешенной в свое время работы. И делайте конструкцию по собственному росту.

Кусочки трубы крепятся друг с другом под углом 45°. Получившиеся три крестовины для жесткости обвязываются таковой же трубой горизонтально и на искосок.

Видите ли, козлы для пилки дров есть вариант довольно легко сделать своими силами. Материала для их производства требуется совершенно мало, и он доступен. Только следует держать в голове, что козлы бывают непременно устойчивыми, крепкими и соответствовать росту пильщика.

Читайте так же

auramm.ru

Какие полезные самоделки можно сделать из бензопилы?

Бензопила пользуется большой популярностью среди домашних мастеров, поскольку является универсальным приводом для оригинальных самодельных конструкций.

Небольшой вес и солидная мощность в сочетании с компактными размерами позволяет агрегатировать эту «мечту лесоруба» с ледобуром и велосипедом, пилорамой и лебедкой.

Интересные самоделки из бензопилы может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку.

В этом деле очень пригодятся знания основ конструирования и черчения, поскольку точность всех размеров и качество сборки – главные условия нормального функционирования агрегата, приводимого в действие от бензопилы.

Не углубляясь в технические подробности, рассмотрим варианты наиболее интересных конструкций с ее использованием.

Варианты cамоделок

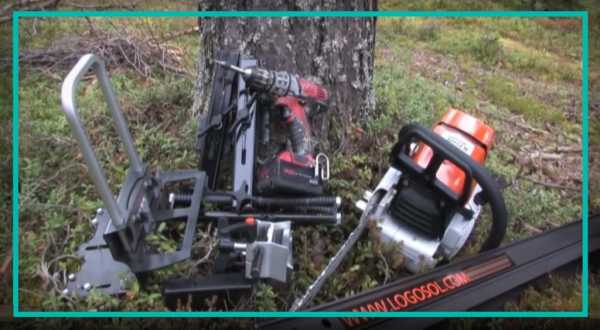

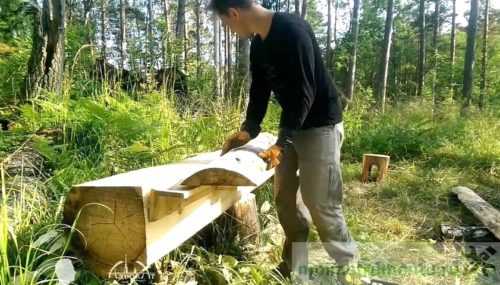

Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы. Распускать бревна на брус этим инструментом приходилось многим застройщикам.

Удерживая пилу на весу в руках очень сложно проконтролировать точность всей длины реза. Поэтому при трех или четырехметровой длине бревна он сильно уходит в сторону от намеченной линии. Решить эту проблему можно довольно просто. Для этого бензопилу  жестко фиксируют на раме, которая перемещается по направляющему профилю.

Бревно в этом случае лежит неподвижно и аккуратно распиливается по всей длине без виляний и косых швов. Если снабдить такую мобильную каретку четырьмя подъемными винтами, то можно  точно выставлять толщину распиливаемого бруса.

По доскам пилорама из бензопилы также будет работать без проблем, только в этом случае появится слишком много отходов, поскольку ее режущая цепь в несколько раз толще пилы ленточной пилорамы.

Снегоход

Легкий самодельный снегоход из бензопилы по конструкции сложнее пилорамы, поскольку здесь на руль нужно вынести газ, сцепление, а также позаботиться об амортизирующей  подвеске несущей рамы.

Кроме этого, необходимо разработать самому или использовать готовые чертежи гусеницы и правильно передать на нее от мотора крутящий момент достаточной мощности. Поскольку бензопила не имеет собственной трансмиссии, то сцепление на такой снегоход ставят центробежное с поликлиновым ремнем и цепью.

Для повышения тяги на приводной вал гусеницы ставят «тяговую» шестеренку, диаметр которой больше размера приводной звездочки бензопилы.

С рулевым механизмом проблем обычно не возникает, поскольку его берут от обычного велосипеда или скутера и модифицируют таким образом, чтобы центральная ось перемещала тяги, которые поворачивают лыжи. Мощность двигателя снегохода должна быть не менее 5 лошадиных сил, поэтому для этой цели лучше использовать бензопилу Урал.

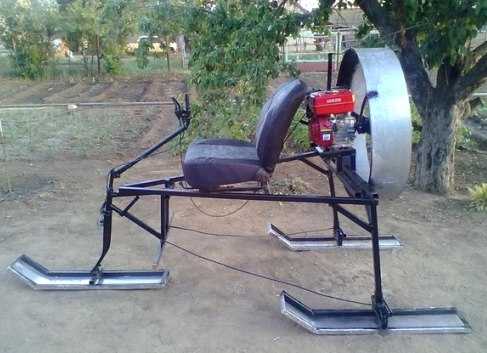

Зимнюю линейку самодельных транспортных средств дополнят аэросани из бензопилы, которые конструктивно проще снегохода. Движущую силу им сообщает винт большого диаметра, который напрямую вращает бензиновый двигатель.

Существенным ограничением для проходимости такой машины является малая мощность бензопилы. Поэтому двигаться на них можно только по ровной поверхности укатанного снега, льду замершего озера или реки. Для поездок по полям понадобится двигатель, мощностью не менее 12 «лошадок».

То же самое должны знать и те домашние изобретатели, которые хотели бы сделать из бензопилы вертолет ранцевого типа. Такой машине потребуется не один, а минимум два двигателя, работающие в согласованном режиме.

Мопед

Это транспортное средство чаще всего делают ради принципа, а не для практического использования. Главной движущей силой у его создателя является желание испытать свои силы как механика и доказать окружающим вариант оригинального использования этого режущего инструмента.

Базой для конструирования обычно становится старая дедушкина бензопила Дружба и не менее древний велосипед, с которым можно проводить любые эксперименты по переделке рамы под монтаж привода.

Передача мощности здесь осуществляется через зубчатую пару посредством велосипедной цепи, а старт такой самоделки напоминает подготовку к резке дров.

Реже встречаются более продвинутые модели, базой для которых становится горный велосипед, снабженный надежными тормозами и амортизаторами. Такой мопед из бензопилы оснащается редуктором с передаточным числом 18:1 и вариаторной передачей, что позволяет комфортно передвигаться на нем со скоростью обычного велосипеда.

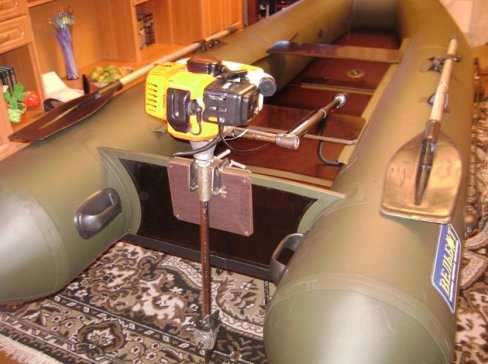

Лодочный мотор

Данный вариант использования бензопилы довольно прост, поскольку здесь стоит задача передать крутящий момент от мотора пилы на гребной винт. В установке трансмиссии самодельный лодочный мотор не нуждается. Для него потребуется сделать на токарном станке надежный переходник от ведущей шестерни пилы к гребному валу. Винт можно использовать от стандартного лодочного мотора.

На фотографии показан вариант, в котором перед гребным винтом стоит редуктор, изменяющий на 90 градусов угол вращения вала. В более простых моделях обходятся без него, закрепляя двигатель на лодке так, чтобы вал был погружен в воду под небольшим углом.

Мотокультиватор

Полноценный мотоблок из бензопилы сделать сложно по причине нехватки мощности и тягового усилия. Зато легкий мотокультиватор на ее базе сумели соорудить многие домашние умельцы.

Конструкция такой машины очень простая: мотор вращает пару шестерен и передает увеличенное тяговое усилие на одно ведущее колесо.

Снегоуборщик

Мотору бензопилы все равно, что вращать – режущую цепь или шнековый механизм снегоуборщика. Здесь все зависит только от конструкторских способностей создателя и его смекалки.

Используя бензопилу Штиль мощностью около 3 кВт, можно легко соорудить неплохое приспособление для очистки участка от рыхлого снега. Для упрощения конструкции некоторые мастера отказываются от установки колес, используя обычные саночные полозья.

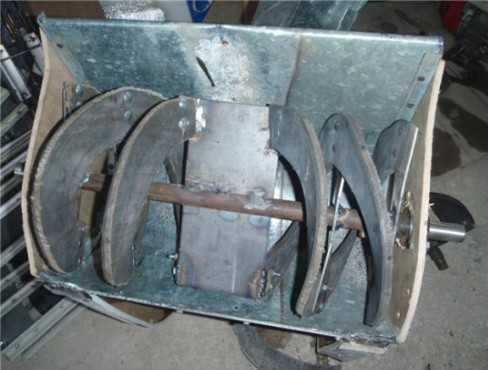

Самой ответственной частью, от которой зависит насколько хорошо самодельный снегоуборщик справится со своей работой, является шнековый узел. В движение его приводит шестеренчатая пара и цепь. Лопасти изготавливаются из толстой кордовой резины, а заборное устройство из листа оцинкованной стали.

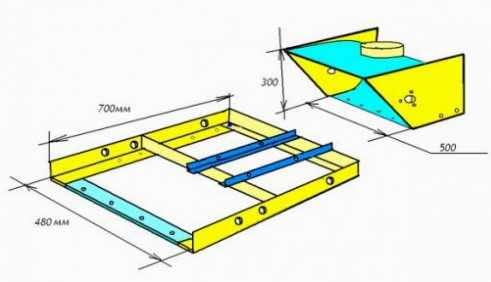

Конструкция рамы

Под снегоотбрасыватель можно приспособить пластиковую канализационную трубу, закрепив ее на корпусе заборника.

Бензопила просится в небо

Самые дерзкие изобретатели давно присматриваются к возможности использовать бензопилу в качестве двигателя для летательного аппарата. Однако «силенок» у этого инструмента для освоения  воздушного пространства маловато. Поэтому сделать из одной бензопилы ранцевый вертолет еще никому не удалось.

Проведенные расчеты показали, что для этого нужно не менее четырех бензопил (общая мощность от 20 л.с.) форсированной конструкции, которая позволила бы им в несколько раз увеличить обороты и работать в согласованном режиме.

Мотобур

Это устройство пригодится не только при строительстве забора или фундамента из винтовых свай, но также и во время зимней рыбалки, когда в толстом льду приходится бурить десятки лунок.

Поскольку ледобур работает на низких оборотах, то для адаптации мотора бензопилы ее подключают к шнеку через понижающих червячный редуктор.

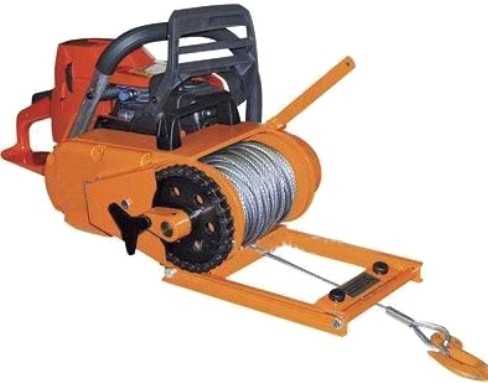

Лебедка

Мотолебедка – весьма полезное приспособление, поскольку с ее помощью вы сможете не только легко вытащить застрявший автомобиль, но и подать на высоту тяжелый груз, вытащить на сушу катер или передвинуть спиленное дерево.

Мощность такой самоделки зависит от мощности использованной бензопилы, а ее тяговое усилие может достигать 1500 кг. Такая лебедка должна быть оснащена стропальным ремнем, крюками и анкерами для крепления к грунту, стволу дерева или автомобилю.

Электростанция

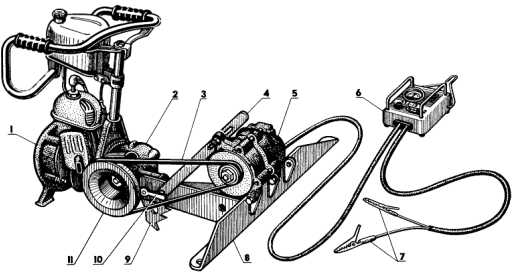

Походная электростанция собирается на базе бензопил Урал или Дружба. Состоит она из рамы, двигателя с шестереночным редуктором, пульта управления, генератора и соединительных электрокабелей.

1 – бензопила 2 – редуктор 3 – приводной кордовый ремень 4 — натяжная планка 5 — генератор; 6 — пульт управления; 7 — зажимы; 8 – несущая рама; 9 — зубчатый упор пилы; 10 — гайка для крепления рамы к редуктору; 11 — ведущий шкив

Хороший хозяин ничего не выбросит зря, особенно если речь идет о качественном металле. Если вы разбираетесь в нюансах термической обработки металла, то сможете сделать цельнокованый нож из цепи, отслужившей свой ресурс.

Выглядит такая вещица не хуже творений арабских кузнецов, ковавших мечи из легендарной булатной стали.

greensector.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
