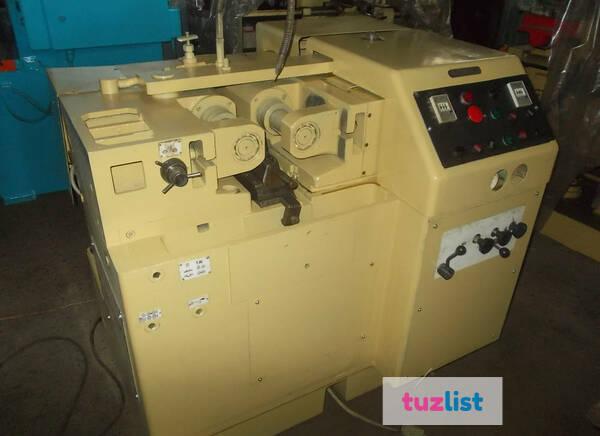

Станок резьбонакатной
Диаметр обрабатываемой арматуры от 16 до 40 мм
Кратчайшее время накатки резьбы — от 30 секунд
Применим для арматурных стержней любой длины
Стандартное рабочее напряжение: 380В, 50Гц
Произведен и собран на Урале
Гарантия качества
Наш станок единственный в России, собранный полностью из отечественных деталей на нашем
заводе.
Благодаря этому мы гарантируем его исправную работоспособность в течение 5 лет.
Ключевые преимущества станка
и работы с ним
Прочность концов арматуры
Станок не срезает металл на концах арматуры, он сдавливает его, благодаря этому концы арматуры значительно плотнее самого стержня.
Две минуты
Это максимальное количество времени, требуюшееся для накатки двух концов одного арматурного стержня.
Любые погодные условия
Станок работает без перебоев даже в -35 градусов, при любой естественной влажности.
Очень понятный в управлении
Станок управляется при помощи 4 кнопок и элементарен для освоения.
1. Обучим ваших специалистов работать на нашем станке.
2. Сами нарежем резьбу на вашем обьекте.
3. Нарешем резьбу у себя и привезем на ваш обьект арматуру с резьбой.
Станок в наличии на складах
Доставка в кратчайшие сроки
По вопросам работы или приобретения резьбонакатного станка Вы можете позвонить или отправить форму, наш инженер свяжется с Вами в ближайшее время.
Сообщение успешно отправлено
Некоторые из объектов построенных с использованием муфт GRAD
Консультация инженера
Заявка успешно отправлена
Отправьте заявку, и мы свяжемся с Вами
в ближайшее время.
Я даю согласие на обработку персональных данных
Калькулятор
Сообщение успешно отправлено
мы с вами свяжемся в течении 15 минут
Требуемые муфты
Диаметр 16
Диаметр 18
Диаметр 20
Диаметр 22
Диаметр 25
Диаметр 28
Диаметр 32
Диаметр 36
Диаметр 40
Нестандарт
Станок?
- Арендовать
- Купить
- Не требуется
Динамометрический ключ?
- Да
- Нет
Монтажный ключ?
- Да
- Нет
Отправьте заявку, и мы свяжемся с Вами
в ближайшее время.
Я даю согласие на обработку персональных данных
Заказать нарезку резьбы
Заявка успешно отправлена
Отправьте заявку, и мы свяжемся с Вами
в ближайшее время.
Я даю согласие на обработку персональных данных
TMA RG-420 — Компания АМГ / AMG / Alfa Machinery Group
Поставка, монтаж и обслуживание
высокотехнологичного
металлообрабатывающего оборудования
+7 (499) 550-02-52
+7 (985) 997-93-32
Компания «АМГ»
- Главная
- Оборудование
- Резьбонакатное
- 2-роликовые резьбонакатные станки
- TMA RG-420
Резьбонакатный автомат для производства шпильки RG-420, производства компании TMA (Тайвань).
Резьбонакатные автоматы предназначены для производства резьбовой шпильки, стандарт DIN 525, DIN 835, DIN 938, DIN 939, DIN 975, DIN 976-1, DIN 976 и прочее; накатки резьбы на прутки гидравлического типа с поперечной подачей и подачей на проход в стандартной комплектации. Давление гидравлической подачи регулируется в пределах от 0,5 тонны, чтобы удовлетворить все потребности производства.
На некоторых моделях время цикла поперечной подачи контролируются таймером и переключателем запаздывания при подаче. Это облегчает прокатку тонких и грубых форм с простой регулировкой. По запросу доступны опции полуавтоматической и полностью автоматической системы загрузки, система управления педалью и электрические блокировки обратного хода. Оборудование особенно хорошо подходит для изготовления длинной винтовой резьбы и точной резьбы, шлицевой, червячной и зубчатой для компонентов машин и оборудования, инструментов, мотоциклов, строительной техники, деталей автомобилей и т.д.
Особенности: — Насос подачи смазочно-охлаждающей жидкости мощностью 1/8 л.с. — Гидравлический насос мощностью 3 л.с. — Инструментальный ящик — Руководство по эксплуатации — Напряжение питания: 3ф 50Гц 380В — Скорость: 24, 38, 52, 78 об./мин. — Резьбонакатные ролики стандартные Ø150 × Ø54 × 70 длина — Нож роликового типа длиной 70 мм — Устройство подачи полуавтоматическое либо автоматическое
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Общие данные |
|
|
Максимальное расстояние между центрами шпинделей (мм) |
170 |
|
Минимальное расстояние между центрами шпинделей (мм) |
120 |
|
Максимальное усилие накатки (т) |
17 |
|
Производительность (метров в минуту) |
1,5 |
|
Вес нетто (кг) |
1 650 |
|
Вес брутто (кг) |
2 000 |
|
Площадь, занимаемая оборудованием (мм) |
1 800 х 1 350 |
|
Габариты оборудования в упаковке (мм) |
2 030 х 1 490 х 1 510 |
|
|
|
|
Внешний диаметр (мм) |
6 — 35 / 1/4″ — 1 3/8″ |
|
Шаг резьбы |
0. |
|
Максимальная длина (мм) |
Сквозная подача (подача на проход) и поперечная подача (врезанием) |
|
Резьбонакатные ролики |
|
|
Скорость накатки резьбы (об/мин) |
24, 38, 52, 78 |
|
Максимальный внешний диаметр (мм) |
150 |
|
Внутренний диаметр (мм) |
54 |
|
Максимальная ширина (мм) |
100 |
|
Двигатель |
|
|
Резьбонакатной шпиндель (л.с.) |
7,5 |
|
Гидравлический насос (л.с.) |
3 |
|
Двигатель подачи СОЖ (л. |
1/8 |
|
Насос коробки переключения передач (л.с.) |
— |
75 — 4.0 P / 40 — 6 TPI
с.)КОМПЛЕКТАЦИЯ:
|
Стандартная |
Дополнительная |
|
— Комплект резьбонакатных роликов — Полная гидравлическая система с измерителями давления и защитой против перегрузки — Электрическое оборудование с контролем безопасности — Система охлаждения — Грязевой щит — Безопасное покрытие — Ножной тормоз — Ящик инструментов для регулировки — Устройство автоматической загрузки и выгрузки |
— Панель управления 24В — Устройство аварийной остановки — Устройство автоматического отключения питания для распределительной коробки — Защитный кожух — Магнитный отделитель стружки |
ВИДЕО:
youtube.com/embed/EmSAmukJhZw» frameborder=»0″> КОНСУЛЬТАЦИЯ:
Задать вопрос
Имя
Телефон
Город
Вопрос
СМОТРИТЕ ТАКЖЕ:
TMA RG-1225
TMA RG-1225P
TMA RG-800
TMA RG-20
TMA RG-30
TMA RG-3T
ЦИЛИНДРИЧЕСКИЕ РЕЗЬБОНАКАТНЫЕ МАШИНЫ С 3 МАШИНАМИ
Все Reed Machinery, Inc. 3 станки с тремя матрицами используют проверенную самоцентрирующуюся конструкцию для производства деталей высочайшего качества с производительностью до 100 частей на миллион. Эти машины предлагают:
|
|
Модель A22
Вертикальный трехсекционный цилиндрический станок
- Доступны стандартные и усиленные модели (показана модель HD)
- Для общего назначения или специальных деталей
- Идеально подходит для авиационных материалов
- Дополнительное компьютерное управление и привод с регулируемой скоростью
Модель A23
Горизонтальный цилиндрический станок с тремя матрицами
- Возможность подачи и сквозной подачи
- Для резьбового стержня со стандартной формой резьбы, трапецеидальной или шаровой формой
- Идеально подходит для прокатки форм на трубах
Модель A25
Горизонтальный цилиндрический станок с тремя матрицами
- Только сквозная подача
- Предназначен для непрерывной работы с большими нагрузками
- Идеально подходит для длинных стержней и шпилек на прочных материалах
Технические характеристики серии A:
| Технические характеристики | А22 | А22ХД | А23 | А25 |
Резьба . ..Вход Диаметры …Проход | от 1/4 до 3-3/4 дюйма от 1/4 до 1 дюйма | от 1/4 до 3-3/4 дюйма от 1/4 до 1 дюйма | от 1/4 до 3-3/4 дюйма от 1/4 до 1 дюйма | — от 1/2 до 2-1/2″ |
| Резьба Длина | до 2-3/8″ до 11″ | до 3 дюймов до 14 дюймов | до 2-3/8″ до 20 футов | — до 20 футов |
| Диаметр шпинделя | от до 1-9/16″ | до 2-1/8″ | до 1-9/16″ | 1″ 1-1/2″ 2-1/8″ |
| Матрицы | 4 дюйма 2-3/8 дюйма | 4-3/4 дюйма 3 дюйма | 4 дюйма 2-3/8 дюйма | 6 дюймов 3-1/8 дюйма |
| Скорость штампа (об/мин) | от 110 до 720 | от 155 до 735 | 117 до 617 | 99 до 669 |
| Скорость кулачка (шт/мин) Макс.  автоматическая скорость (стр/мин) | от 6 до 26 100 | от 8 до 38 60 | от 6 до 29 | — |
| Мощность | 10 л.с. | 20 л.с. | 10 л.с. | 15 л.с. |
| Макс. Радиальная нагрузка на штамп (в тоннах) | 15 | 20 | 15 | 15 |
| Высота загрузки | 42 | 47 | 42 | 42 |
| Площадь пола (дюймы / Д x Ш) | 46 х 36 | 46 х 36 | 76 х 40 | 61 х 40 |
| Вес нетто (фунты) | 3100 | 3700 | 4700 | 5800 |
| Метрическая система | ||||
| А22 | А22ХД | А23 | А25 | |
| Резьба Диаметры | от 6 до 95 мм от 6 до 25 мм | от 6 до 95 мм от 6 до 25 мм | от 6 до 95 мм от 6 до 25 мм | — от 12 до 63 мм |
| Резьба Длина | до 60 мм до 279 мм | до 76 мм до 355 мм | до 60 мм до 6 метров | — до 6 метров |
| Шпиндель Диаметр | от до 39,6 мм | от до 53,9 мм | от до 39,6 мм | 25,4 мм 38,1 мм 53,9 мм |
| Матрицы | 101 мм 603 мм | 120 мм 76,2 мм | 101 мм 60,3 мм | 152 мм 79,3 мм |
| Скорость штампа (об/мин) | от 110 до 720 | от 155 до 735 | 117 до 617 | от 99 до 669 |
| Скорость кулачка (шт/мин) Макс.  автоматическая скорость (стр/мин) | от 6 до 26 100 | от 8 до 38 60 | от 6 до 29 | — |
| Мощность | 7,4 кВт | 15,0 кВт | 7,4 кВт | 11,3 кВт |
| Макс. Радиальная нагрузка на штамп | 133 кН | 178 кН | 133 кН | 133 кН |
| Высота загрузки | 1066 мм | 1193 мм | 1066 мм | 1066 мм |
| Площадь пола (мм / Д x Ш) | 1168 х 914 | 1168 х 914 | 1930 х 1016 | 1549 х 1016 |
| Вес нетто | 1405 кг | 1678 кг | 2131 кг | 26300 кг |
Все максимальные значения не могут быть получены одновременно.
Серия A22 Фотографии
Серия А22
Серия А22
Серия А22
Серия A22
Фотографии серии A22HD
Серия A22HD
Серия A22HD
Серия A22HD
Серия A22HD
Фотографии серии A23
Серия А23
Серия А23
Серия А23
Серия A23
Фотографии серии A25
Серия А25
Серия А25
Серия А25
Серия A25
Видеоролики трехштампового цилиндрического станкаA22B, Подача низкоуглеродистых шпилек с однотактным циклом
A22B, Подача лопаток турбины со специальной рабочей опорой
A22B, In — накатка канавки на специальном фитинге с пневматическим рабочим упором и однотактными опциями
A25, Сквозная накатка шпильки 4140
A22, Накатка гильзы свечи зажигания с подачей, полностью автоматизированная
Машины для плоского штампа Hartford | Reed Machinery, Inc.
Технические характеристики машины с плоской матрицей Hartford:
Спецификация в дюймах для высокоскоростных резьбонарезных роликов
Размеры указаны в дюймах, если не указано иное.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | А190 | А312 | 000-1000 | 0-500 | 4-600 | 10-400 | 20-225 | 20/30-180 | 30-180 | 40-140 | 60-100 |
| Диаметр шнека | #0 (.059)-#10 (.189) | #6 (.137) — до 16.05 | #00 (. 045)- -5 (.125) | #2 (0,086)- -10 (0,190) | #2 (.086)- до 1/4 | #6 C.138) — 3/8 | л/4
от до 1/2 | 1/4 до 5/8 | 16/5 по 8/5 | 5/16 до 3/4 | 5/8 до 1-1/8 |
| Длина резьбы 1 | 1-1/2 | 2-1/2 | 16 сентября | 1-5/8 | 1-л/2 | 1-1/4 | Дж-1/2 | 2-5/8 | 2-5/8 | 4 | 4-1/2 |
| Макс. длина хвостовика | 1 | 3 | 3 | 4 | С-л/2 | 5-1/2 | 8 | 8 | 8 | ||
| Производительность (штук в минуту) | от 32 до 175 | от 33 до 150 | от 350 до 1000 | от 250 до 500 | от 200 до 600 | от 200 до 400 | 13’5 до 225 | от 95 до 180 | от 90 до 180 | от 90 до 140 | от 25 до 100 |
| Стандартный размер плоской матрицы | #0 | #10 | #000 | #0 | #0 и #1015 | #10 | #20 | #20 или #30 | #30 | #40 | #60 |
| Глубина кармана штампа | 1-5/8 | 2-5/8 | 1-л/8 | 2-5/8 | 2-1/8 | 3-1/8 | 3-т/8 | 3-1/4 | 4-5/8 | 4-5/8 | 5-5/8 |
| Двигатель главного привода | 3 л. с. | 5 л.с. | 1-1/2 л.с. | 7 1/2 л.с. | 10 л.с. | 15 л.с. | 20 л.с. | 20 л.с. | 25 л.с. | 30 л.с. | 40 л.с. |
| Требуемая площадь (ширина x длина) | 4 х 5 футов | 4 х 6 футов | 4 фута 5 дюймов X 4 фута 11 дюймов | 5 футов х 6 футов | 5 футов 2 дюйма X 6 футов 8 дюймов | 5 футов х 7 футов 6 дюймов | 6 футов х 7 футов 6 дюймов | 6 футов х 7 футов 6 дюймов | 7 футов X 8 футов 6 дюймов | 7 футов х 8 футов 6 дюймов | 10; Х 13′ |
| Вес в упаковке (фунты) | 1400 | 2000 | 1980 | 2780 | 5380 | 4780 | 6540 | 6540 | 12 500 | 17 000 | 25. 800 |
Метрические характеристики высокоскоростных резьбонарезных роликов
Размеры указаны в миллиметрах, если не указано иное.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | А190 | А312 | 000-1000 | 0-500 | 4-600 | 10-400 | 20-225 | 20/30-180 | 30-180 | 40-140 | 60-100 |
| Диаметр шнека | До M4,5 | До M8 | До M3 | M2.2 до M5 | M2. |
