6620, 6625 станок продольно-фрезерный. Паспорт, схемы, описание
Сведения о производителе продольно-фрезерного станка 6620, 6625
Производитель продольно-фрезерного станка 6620, 6625 — Ульяновский завод тяжелых и уникальных станков УЗТС, основанный в 1956 году.
Станки, выпускаемые Ульяновским заводом тяжелых и уникальных станков УЗТС
- 6А54 станок фрезерный вертикальный бесконсольный 650 х 2200
- 6А56 станок фрезерный вертикальный бесконсольный 800 х 2000
- 6А59 станок фрезерный вертикальный бесконсольный 1000 х 2500
- 6У312, 6У316 станок продольно-фрезерный одностоечный1250 х 4000, 1600 х 5000
- 6У612, 6У616 станок продольно-фрезерный двухстоечный1250 х 4000, 1600 х 5000
- 65А60Ф1 станок фрезерный вертикальный бесконсольный 630 х 2000
- 65А80 станок фрезерный вертикальный бесконсольный 800 х 2000
- 65А90 станок фрезерный вертикальный бесконсольный 1000 х 2500
- 654 станок фрезерный вертикальный бесконсольный 630 х 1600
- 6560 станок фрезерный вертикальный бесконсольный 630 х 1600
- 6620, 6625 станок продольно-фрезерный двухстоечный 2000 х 6300
6620, 6625 станок фрезерный продольный двухстоечный.
Назначение, область примененияСтанок 6620 запущен в производство на заводе изготовителе в 1974 году.
Фрезерные продольные двухстоечные станки 6620 и 6625 предназначены для фрезерования крупногабаритных деталей из чугуна, стали и цветных металлов.
Особенности конструкции двухстоечного фрезерного продольного станка 6620 и 6625
Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачи шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные работы.
Раздельные приводы подач стола и фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.
Станки 6620 снабжены устройством для регистрации перекоса поперечины после ее установочного перемещения и закрепления на стойках.
Оснащение направляющих стола и саней планками из антифрикционного сплава, а также применение системы смазки стола под давлением значительно повысило надежность и долговечность станка.
В приводе стола имеется механизм автоматического выбора зазора в паре червяк — рейка, обеспечивающий возможность эффективного попутного фрезерования.
Управление станками (включая регулирование подач стола, бабок и шпинделей, а также шкалы отсчетных устройств перемещений узлов) сосредоточено на подвесном пульте.
Сокращение вспомогательного времени и повышение производительности станков достигается:
- механизированным зажимом инструмента;
- автоматическим зажимом фрезерных бабок, гильз шпинделей и поперечины;
- механизированным поворотом фрезерных бабок;
- механизированным перемещением пульта управления;
- применением транспортеров для удаления стружки.
Электроприводы подач станков 6620 выполнены па тиристорных преобразователях.
Класс точности станков Н.
Гидравлические приводы станка
Гидросистема станка 6620 состоит из следующих самостоятельных гидравлических приводов:
- Гидравлически привод каждой бабки обеспечивает зажим-отжим саней, гильз шпинделя;
- Переключение кулачковой муфты с подачи бабки на подачу гильзы шпинделя;
- Включение муфты редуктора зажима инструмента в конусе шпинделя;
- Гидравлический привод поперечины осуществляет отжим и зажим поперечины на направляющих стоек;
- Гидравлический привод вспомогательных устройств осуществляет выбор зазора в паре червяк-рейка привода стола.
-(analog-6625).jpg)
Схемы гидравлические принципиальные с перечнем аппаратуры, а также описание работы каждого привода находятся во II части руководства «Составные части станка».
Габаритные размеры рабочего пространства фрезерного станка 6620
Габаритные размеры рабочего пространства станка 6620
Посадочные и присоединительные базы фрезерного станка 6620
Посадочные и присоединительные базы фрезерного станка 6620
Общий вид вертикального продольно-фрезерного станка 6620

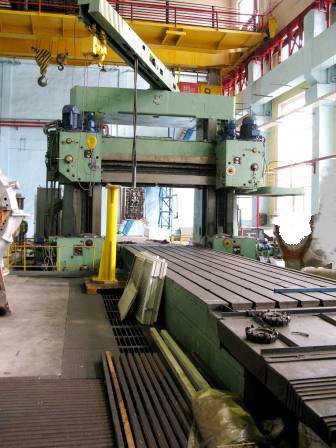

Фото продольно-фрезерного станка 6620
Фото верхней бабки продольно-фрезерного станка 6620
Фото продольно-фрезерного станка 6620
Фото продольно-фрезерного станка 6620. Смотреть в увеличенном масштабе
Фото продольно-фрезерного станка 6620
Фото продольно-фрезерного станка 6620. Смотреть в увеличенном масштабе
Фото продольно-фрезерного станка 6620
Фото продольно-фрезерного станка 6620. Смотреть в увеличенном масштабе
Установочный чертеж продольного фрезерного станка 6620
Установочный чертеж продольно-фрезерного станка 6620
Установочный чертеж фрезерного станка 6620.
Смотреть в увеличенном масштабе
Установочный чертеж продольно-фрезерного станка 6625
Установочный чертеж фрезерного станка 6625. Смотреть в увеличенном масштабе
Габаритный чертеж продольного фрезерного станка 6620 и 6625
Габаритный чертеж фрезерного станка 6620 и 6625
Читайте также: Технология ремонта фрезерных станков
Технические характеристики продольно-фрезерного станка 6620, 6625
| Наименование параметра | 6620 | 6625 | |
|---|---|---|---|
| Основные параметры станка | |||
| Наибольшие размеры обрабатываемой заготовки (ширина х высота), мм | 2000 х 2000 | 2500 х 2000 | |
| Наибольшая масса обрабатываемой заготовки, кг | 50000 | 65000 | |
| Размеры рабочей поверхности стола, мм | 2000 х 6300 | 2500 х 8500 | |
| Наибольший ход стола, мм | 6800 | 8500 | |
| Наибольший угол поворота вертикальной фрезерной бабки, град | ±45° | ±45° | |
| Наибольший угол поворота горизонтальной фрезерной бабки, град | ±30° | ±30° | |
| Расстояние от торца вертикального шпинделя до поверхности стола, мм | 175. .2180 | 175..2180 | |
| Расстояние от оси горизонтального шпинделя до поверхности стола, мм | -170..1765 | -170..1765 | |
| Расстояние между торцами горизонтальных шпинделей, мм | 1550..2250 | 2115..2815 | |
| Расстояние между осями вертикальных шпинделей, мм | 680..3400 | 680..3960 | |
| Расстояние между стойками, мм | 2485 | 3050 | |
| Количество шпинделей вртикальных / горизонтальных | 2 / 2 | 2 / 2 | |
| Бабка шпиндельная вертикальная и горизонтальная. Шпиндель | |||
| Частота вращения шпинделей, об/мин | 20..1000 | 20..1000 | |
| Количество скоростей шпинделя | 18 | 18 | |
| Ход гильзы шпинделя, мм | 350 | 350 | |
| Конец шпинделя по ГОСТ 836-72, мм | 60 | 60 | |
| Наибольший расчетный диаметр торцевых фрез, мм | 500 | 500 | |
| Механика станка | |||
| Скорость бесступенчатой подачи бабки, мм/мин | 8. .800 | 8..800 | |
| Скорость бесступенчатой подачи стола, мм/мин | 5..1000 | 5..1000 | |
| Скорость бесступенчатой подачи гильзы шпинделя, мм/мин | 4..400 | 4..400 | |
| Скорость быстрого (установочного) перемещения стола, мм/мин | 5..1000 | 5..1000 | |
| Скорость быстрого (установочного) перемещения бабок, мм/мин | 8..800 | 8..800 | |
| Скорость быстрого (установочного) перемещения гильз шпинделей, мм/мин | 4..400 | 4..400 | |
| Скорость установочного перемещения поперечины, мм/мин | 550 | 550 | |
| Наибольший крутящий момент на шпинделе, кгс*м | 723 | 723 | |
| Наибольшее усилие резания, допускаемое механизмом подачи стола, кгс | 8000 | 8000 | |
| Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс | 2300 | 2300 | |
| Наибольшее усилие резания, допускаемое механизмом подачи вертикального шпинделя, кгс | 1500 | 1500 | |
| Наибольшее усилие резания, допускаемое механизмом подачи горизонтального шпинделя, кгс | 900 | 900 | |
| Электрооборудование и привод станка | |||
| Количество электродвигателей на станке | |||
| Электродвигатель привода главного движения, кВт (об/мин) | 30 х 4 (1460) | 30 х 4 (1460) | |
| Электродвигатель привода подач стола, кВт (об/мин) | 11 (1500) | 11 (1500) | |
| Электродвигатель приводов подач бабок, кВт (об/мин) | 4,3 х 4 (1000/ 3000) | 4,3 х 4 (1000/ 3000) | |
| Электродвигатель быстрого перемещения стола, кВт (об/мин) | 17 (1470) | 17 (1470) | |
| Электродвигатель перемещения поперечины, кВт (об/мин) | 14,5 (1350) | 14,5 (1350) | |
| Электродвигатель станции гидропривода стола, кВт (об/мин) | 3 (960) | 3 (960) | |
| Электродвигатель станции гидропривода поперечины, кВт (об/мин) | 3 (960) | 3 (960) | |
| Электродвигатель станции гидропривода фрезерных бабок, кВт (об/мин) | 1,1 х 4 (930) | 1,1 х 4 (930) | |
| Электродвигатель станции гидропривода вспомогательных устройств, кВт (об/мин) | 3 (960) | 3 (960) | |
| Электродвигатель насоса охлаждения, кВт (об/мин) | |||
| Суммарная мощность установленных на станке электродвигателей, кВт | |||
| Габаритные размеры и масса станка | |||
| Габаритные размеры (длина х ширина х высота), мм | 18970 х 7570 х 6700 | 22450 х 8830 х 6700 | |
| Масса станка, кг | 121900 | 136100 |
Связанные ссылки.
Дополнительная информация
Продольно-фрезерные станки 6620 в России
- Главная
- Продажа
- Фрезерное оборудование
- Продольно-фрезерный станок 6620
Вы можете очень быстро сравнить цены продольно-фрезерного станка 6620 и подобрать оптимальные варианты из более чем 80583 предложений
Реклама
Настольный сверлильно-фрезерный станок MMS-25E
Фрезерный станок предназначен для обработки резанием при помощи фрезы, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, зубьев зубчатых колёс и т.п.
Подробное описание и цена >>>
Реклама
Сверлильно-фрезерный станок BF50PF
Станок предназначен для фрезерования, растачивания, сверления под различными углами металлов и расщепляемых пластмасс. Массивная конструкция из серого чугуна гарантирует работу без вибраций, а.
Продольно-фрезерный станок 6620
Состояние: Б/У
Продольно-фрезерный станок 6620, 1975 г.в. Длина стола 6000 мм Ширина стола 2000 ммПродольно-фрезерный станок 6620, 1975 г.в. Длина стола 6000 мм Ширина стола 2000 мм 4 бабки Вес детали…
01.06.2015 Екатеринбург (Россия)
Продольно-фрезерный станок 6620
Состояние: Б/У
Продольно-фрезерный станок 6620, 1975 г.
в.
Длина обработки до 6300 мм
Ширина стола 2000 ммПродольно-фрезерный станок 6620, 1975 г.в.
Длина обработки до 6300 мм
Ширина стола 2000 мм
4 бабки…
27.04.2015 Екатеринбург (Россия)
6620 Продольно–фрезерный станок
Состояние: Новый Производитель: Россия
В наличии
Двухстоечный продольно–фрезерный станок 6620 служит для выполнения фрезерных, сверлильных, расточных операций на тяжелых (весом до 50 000 кг) корпусных деталях из материалов различной твердости…
28.12.2022 Москва (Россия)
24 300 000
Продольно-фрезерный станок 6610
Состояние: Б/У Год выпуска: 1968
Продаем продольно-фрезерный станок 6610 1968 г.в.
Станок в хорошем, рабочем состоянии, комплектный.
В комплект поставки входит техническая документация к станкам.
Станок находится в Московской…
20.06.2013 Москва (Россия)
450 000
Продольно-фрезерный станок 6602
Состояние: Б/У
Продам продольно-фрезерный станок 6602, подробная информация с фото по запросу. Цена договорная
21.05.2013 Красноярск (Россия)
Продольно-фрезерный станок KB 1400
Состояние: Новый
В наличии
Продольно-фрезерный станок размер стола: 1400х400 мм технологический ход ось X: 800 мм технологический ход ось Y: 500 мм угол поворота фрезерной головки: 30° Haдeжный…
29.08.2013 Щелково (Россия)
Продольно-фрезерный станок мод.
6608 1974 г.в
Состояние: Б/У Год выпуска: 1974
ЗАО «РУСТ-95» продает Продольно-фрезерный станок мод. 6608 1974 г.в.ЗАО «РУСТ-95» продает Продольно-фрезерный станок мод. 6608 1974 г.в. состояние рабочее, произведена модернизация эл.части…
20.08.2015 Санкт-Петербург (Россия)
продольно фрезерный станок 6М610Ф11
Состояние: Б/У
Продольно фрезерный станок 6М610Ф11. г/в 1985. цена договорная. малая эксплуатация. Подробная информация по запросу. Локация Башкирия.
28.05.2019 Набережные Челны (Россия)
продольно фрезерный станок ГФ1080
Состояние: Б/У
Продольно фрезерный станок ГФ1080М7. г/в 1990. цена 300т.р. торг. малая эксплуатация. Подробная информация по запросу.
Локация Башкирия.
28.05.2019 Набережные Челны (Россия)
300 000
Продольно-фрезерный станок 6620У
Состояние: Б/У Год выпуска: 1984 Производитель: Ульяновский завод тяжелых и уникальных станков (Россия)
Компания «Техно-снаб» предлагает продольно-фрезерный станок 6620У (6620), 1984 года производства Ульяновского завода тяжелых и уникальных станков (СССР).Оборудование в хорошем рабочем состоянии,…
21.12.2022 Коломна (Россия)
6 000 000
Новый 4-х сторонний продольно-фрезерный станок С-22
Состояние: Новый Год выпуска: 2016 Производитель: ООО «БМЗ» (Россия)
В наличии
Четырехсторонний продольно-фрезерный станок данной модели предназначен для плоского и профильного продольного фрезерования заготовок из древесины (брусков, бруса, досок с обычным сечением) с 4-х.
..
13.02.2017 Белгород (Россия)
450 000
Продольно-фрезерный станок 6606
Состояние: Б/У
Организация реализует 6606 — продольно-фрезерный станок б/у, год выпуска — 1970. Краткая характеристика: параметры рабочей поверхности стола — 630*2000 мм; состояние — комплектное, проверка в…
14.06.2022 Ярославль (Россия)
Продольно-фрезерный станок с ЧПУ 66К06МФ4
Состояние: Б/У
Организация реализует 66К06МФ4 — продольно-фрезерный станок с ЧПУ б/у, ориентировочный год выпуска — 1990. Краткое описание: размеры рабочей поверхности стола — 650*1200 мм; наибольшая масса…
14.06.2022 Ярославль (Россия)
Продольно-фрезерный станок 6У312
Состояние: Б/У Год выпуска: 1973
Организация реализует 6У312 — продольно-фрезерный станок б/у, год выпуска — 1973.
Краткая характеристика: параметры рабочей поверхности стола — 1250*4000 мм; наибольшее продольное перемещение стола…
14.06.2022 Ярославль (Россия)
Портальный продольно-фрезерный станок 6М610Ф11-23
Состояние: Новый Производитель: Минское станкостроительное объединение. (Беларусь)
В наличии
Портальный продольно-фрезерный станок с УЦИ 6МФ11-23.Стол 3150х1000 мм (высота детали — 800 мм).Стойка — аналог CNC-2000.Проведена ревизия основных узлов (проверены насосы, заменены по…
18.10.2017 Барнаул (Россия)
3 500 000

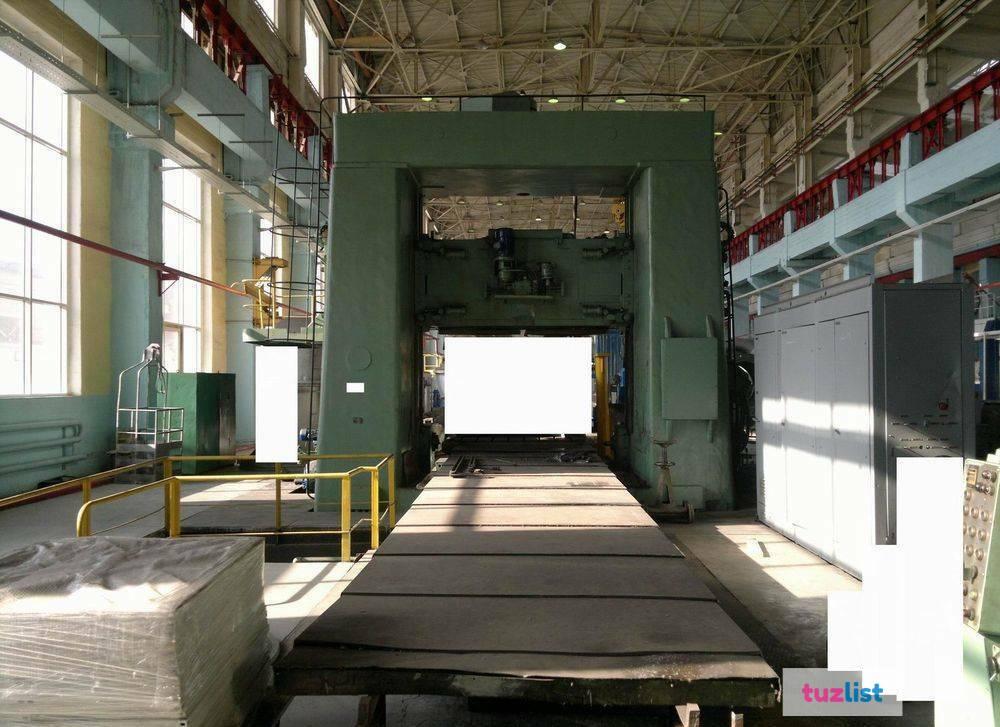

6625 Продольно-фрезерный станок 6625
Состояние: Новый Производитель: Россия
В наличии
6625 Продольно-фрезерный станок 66256625 Продольно-фрезерный станок 6625 Двухстоечный продольно–фрезерный станок 6625 предназначен для комплексного производства фрезерных, сверлильных, расточных.
..
28.12.2022 Москва (Россия)
6Г605 Продольно-фрезерный станок 6Г605
Состояние: Новый Производитель: Россия
В наличии
6Г605 Продольно-фрезерный станок 6Г6056Г605 Продольно-фрезерный станок 6Г605родольно-фрезерный станок 6Г605 является станком общего назначения и предназначен для обработки деталей из черных и…
28.12.2022 Москва (Россия)
11 000 000
6Г606 Продольно-фрезерный станок 6Г606
Состояние: Новый Производитель: Россия
В наличии
6Г606 Продольно-фрезерный станок 6Г606Продольный фрезерный двухстоечный двухшпиндельный станок 6Г606 предназначен для обработки деталей из черных и цветных металлов, различных сплавов, пластмасс и.
..
28.12.2022 Москва (Россия)
11 900 000
6Г608 Продольно-фрезерный станок 6Г608
Состояние: Новый Производитель: Россия
В наличии
6Г608 Продольно-фрезерный станок 6Г608Назначение фрезерного станка по металлу 6Г608Продольно-фрезерный двухстоечный трехшпиндельный станок 6Г608 предназначен для обработки плоскостей деталей из…
28.12.2022 Москва (Россия)
Популярные категории
Да кстати, на портале ProСтанки выбор предложений по продольно-фрезерному станку 6620 почти как на Авито и TIU

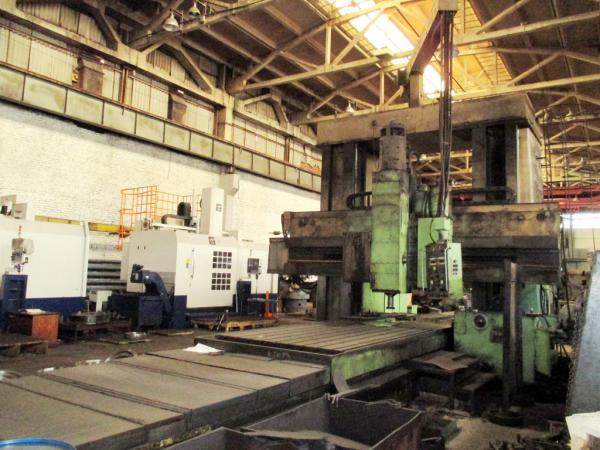

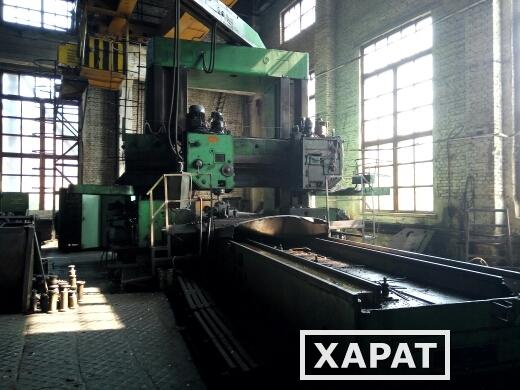

Видео продольно-фрезерного станка 6620
Горизонтально-расточные и фрезерные станки с ЧПУ AKB-11 и AKB-13
ХАРАКТЕРИСТИКИ
- Траверса стойки позволяет работать с тяжелыми заготовками и улучшает доступ к заготовке.
- Конвейер для стружки стандартного спирального типа обеспечивает параллельную оси X возможность эффективного удаления стружки и удаления смазочно-охлаждающей жидкости. В серии
- AKB используются японские технологии с японским качеством и надежностью, но они производятся по более низкой цене, чем продукты, произведенные в Японии.
- Высокоточная индексация обеспечивает стандартное ротационное фрезерование.
- Мощная резка в тяжелых условиях благодаря двухступенчатой редукторной головке с высоким крутящим моментом.
- Стандартная система двойных контактов Big-Plus.
Загрузить каталог
Стандартные спецификации США
| Блок | АКБ-11 | АКБ-13 | ||
|---|---|---|---|---|
| Ход | Перемещение по оси X (продольное перемещение стола) | Дюймы (мм) | 78,74 (2000) | 118,11 (3000) |
| Перемещение по оси Y (шпиндельная головка вертикально) | Дюймы (мм) | 59,06 (1500) | 78,74 (2000) | |
| Перемещение по оси Z (крест колонны) | Дюймы (мм) | 59,06 (1500) | 62,99 (1600) | |
| Перемещение по оси W (осевой расточной шпиндель) | Дюймы (мм) | 19,69 (500) | 27,56 (700) | |
| Расстояние от столешницы до центра шпинделя | Дюймы (мм) | 0～59,06 (0～1500) | 0～78,74 (0～2000) | |
| Расстояние от центра стола до вершины шпинделя | Дюймы (мм) | 23,62～82,68 (600～2100) | 31,50～94,49 (800～2400) | |
| Стол | Рабочее место стола | Дюймы (мм) | 55,12 x 62,99 (1400 x 1600) | 70,87 x 78,74 (1800 x 2000) |
| Максимальная грузоподъемность стола | фунтов (кг) | 14 300 (6 500) | 26 400 (12 000) | |
| Профиль столешницы | Дюймы (мм) | 0,87 (22) x 7 Т-образных пазов | 0,87 (22) x 7 Т-образных пазов | |
Стол авто. Индексация | Градус | 0,001 (каждые 90 градусов по установочному штифту) | 0,001 (каждые 9указатель 0 градусов с помощью установочного штифта) | |
| Головка шпинделя | Диаметр сверлильного шпинделя | Дюймы (мм) | 4,33 (110) | 5,12 (130) |
| Скорость шпинделя | об/мин | 5～3000 | 9～3000 | |
| Крутящий момент шпинделя (30 мин / непрерывный) | ft.lbs (Нм) | 1 588 / 1 344 (2 154 / 1 823) | 2 546 / 1 867 (3 452 / 2 532) | |
| Диапазон изменения скорости шпинделя | шаг | 2 | 2 | |
| Конус шпинделя | Конус 7/24 № 50 (система шпинделя с двойным контактом BIG-PLUS) | Конус 7/24 № 50 (система шпинделя с двойным контактом BIG-PLUS) | ||
| Подача | Ускоренный ход (оси X, Y, Z) | дюйм/мин (м/мин) | 472,44 (12) | 393,70 (10) |
| (ось W) | дюйм/мин (м/мин) | 236,22 (6) | 236,22 (6) | |
| Скорость подачи (оси X, Y, Z | дюйм/мин (м/мин) | 0,04～236,22 (1～6000) | 0,04～157,48 (1～4000) | |
| (ось W) | дюйм/мин (м/мин) | 0,04～236,22 (1～6000) | 0,04～157,48 (1～4000) | |
| Оборот стола | об/мин | 2,0 | 1,4 | |
| Устройство автоматической смены инструмента (ATC) | Хвостовик инструмента | МАС CAT50 | МАС CAT50 | |
| Тяговый штифт | МАС П50Т-1 (45 градусов) | МАС П50Т-1 (45 градусов) | ||
| Емкость для хранения инструментов | шт. | 40 | 60 | |
| Макс. диаметр инструмента [свободные соседние горшки] | Дюймы (мм) | 4,92 (125) [9.45 (240)] | 4,92 (125) [9,45 (240)] | |
| Макс. длина инструмента) | Дюймы (мм) | 23,62 (600) | 23,62 (600) | |
| Макс. вес инструмента | фунтов (кг) | 55 (25) | 55 (25) | |
| Выбор инструмента | Неподвижный контейнер для инструментов, 9 шт.0310 краткий поворот магазина | Неподвижный инструментальный бак, Быстрый поворот магазина | ||
| Двигатели | Двигатель шпинделя (30 мин/непрерывно) | л.с. (кВт) | 35/30 (26/22) | 40/30 (30/22) |
| Двигатель подачи (ось X) | л. с. (кВт) | 8,0 (6,0) | 8,0 (6,0) | |
| (ось Y) | л.с. (кВт) | 4,0 (3,0) | 4,0 (3,0) | |
| (ось Z) | л.с. (кВт) | 8,0 (6,0) | 8,0 (6,0) | |
| (ось W) | л.с. (кВт) | 4,0 (3,0) | 4,0 (3,0) | |
| (ось B) | л.с. (кВт) | 4,0 (3,0) | 4,0 (3,0) | |
| Напряжение | Мощность (без опций) | кВА | 66 | 67 |
| Давление источника давления воздуха | МПа | 0,5 | 0,5 | |
| Поток источника давления воздуха (не включая опции) | Нл/мин (атм) | 400 | 400 | |
| Размеры | Высота машины | Дюймы (мм) | 162,20 (4120) | 188,98 (4800) |
| Площадь пола (не включая опции) | Дюймы (мм) | 255,52 x 260,63 (6490 x 6620) | 295,28 x 280,51 (7 500 x 7 125) | |
| Масса станка (включая блок ЧПУ) | фунтов (кг) | 55 000 (25 000) | 77 000 (35 000) |
KBT-11A и KBT-11WA Горизонтально-расточные и фрезерные станки с ЧПУ, 6000 об/мин
ХАРАКТЕРИСТИКИ
- Редукторный шпиндель 6000 об/мин с двигателем 37(S3 25%)/22 кВт (50/30 л. с.) и высоким крутящим моментом 1158 Нм (854 футофунтов). Конструкция траверсы колонны
- обеспечивает наилучший доступ и удаление стружки и охлаждающей жидкости.
- Нет сверлильного шпинделя (ось W).
- Длинная носовая часть шпинделя.
- Высокоточная индексация обеспечивает стандартное ротационное фрезерование.
- Мощная резка в тяжелых условиях благодаря двухступенчатой редукторной головке с высоким крутящим моментом.
- Стандартная система двойных контактов Big-Plus.
с.) и высоким крутящим моментом 1158 Нм (854 футофунтов).Загрузить каталог
11 (3000)
Индексация
70 (10)
диаметр инструмента [свободные соседние горшки]
