Станок ножовочный настольный СН1 | Станочный Мир

Главная /
1. Справочник
2. Станки советские, российские, импортные — справочная информация
3. Станки советские, российские, импортные — справочная информация
4. Станок ножовочный настольный СН1

Предназначен для отрезки круглого и профильного материала из стали, чугуна и цветных металлов машинным ножовочным полотном для металла.

Технические характеристики станка СН1

Параметр	Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)
Наибольший диаметр заготовки, мм	150
Длина отрезаемой заготовки наибольшая, мм	350
ЧПУ	—
Пределы частот вращения шпинделя Min/Max, об/мин.	—
Мощность, кВт	1. 1
Габариты, мм	1230_700_1190
Масса, кг	250
Начало серийного выпуска, год
Завод-производитель	Гомельский завод станочных узлов, РУП

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок ножовочный настольный СН1 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели СН1 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию — Станок ножовочный настольный СН1 составляет:

• новые станки   — 12 мес. ,
• после капитального ремонта — 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Если Вам необходимо купить Станок ножовочный настольный СН1 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 276-70-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске

    +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок ножовочный настольный СН1 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

Популярные модели

• Не производится

Н-1 станок ножовочный отрезной (станок ножовочно-отрезной).

Паспорт, схемы, описание, характеристики

Сведения о производителе ножовочно-отрезного станка модели Н-1

Производителем ножовочно-отрезного станка модели Н-1 является Каунасский завод шливовальных станков «Нерис» г. Каунас Литва.

Разработчик — Краснодарский экспериментальный завод им. Калинина.

Н-1 станок электромеханический ножовочный отрезной. Назначение, область применения

Отрезной станок Н-1 спроектирован на базе станка модели 872М.

Станок ножовочный отрезной Н-1 применяется для резки машинным ножовочным полотном труб, швеллеров, уголков, круглого проката, квадратной и полосовой стали.

Ножовочный отрезной станок предназначен для отрезки круглого и профильного материала из стали, чугуна и цветных металлов машинным ножовочным полотном для металла путем поступательного движения.

Резка производится в плоскости, перпендикулярной к оси заготовки, а также под углами до 45°. Станок применяется в условиях индивидуального и серийного производства.

Принцип работы и особенности конструкции станка

Станок ножовочный отрезной Н-1 имеет гидравлическую систему для механизации основных вспомогательных операций:

• Опускание пильной рамы
• Резание с регулированием давления подачи и отскоком полотна во время холостого хода (резание медленное)
• Резание с регулированием давления подачи без отскока полотна (резание быстрое)
• Подъем пильной рамы после окончания пиления

Особенности конструкции ножовочного станка Н-1:

Резка металла осуществляется перпендикулярно к оси заготовки, закрепленной при помощи специального кронштейна на тисках, либо под углами до 45 градусов, для чего заготовку закрепляют в специальных комбинированных тисках.

При помощи верхнего прижима на тисках в станке Н-1 возможна пакетная резка заготовок.

Диапазон скоростей резания регулируется ступенчато, в зависимости от структуры разрезаемого материала.

Подача СОЖ (смазочно-охлаждающей жидкости) происходит автоматически.

Габаритные размеры рабочего пространства ножовочного станка Н-1

Габаритные размеры рабочего пространства станка Н-1

Габаритные размеры рабочего пространства станка Н-1. Смотреть в увеличенном масштабе

Общий вид механической ножовки Н-1

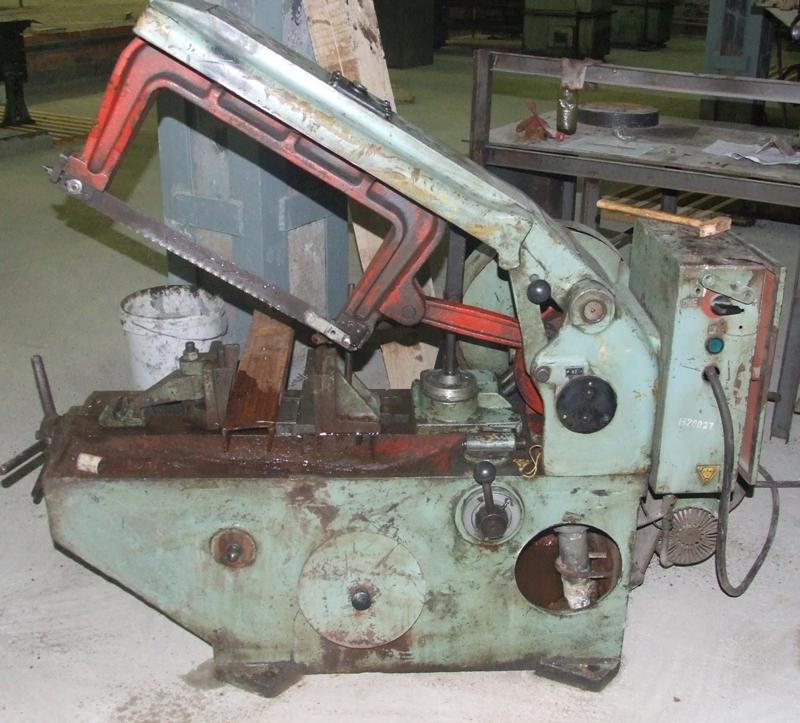

Фото ножовочного станка Н-1

Фото ножовочного станка Н-1. Смотреть в увеличенном масштабе

Фото ножовочного станка Н-1

Фото ножовочного станка Н-1. Смотреть в увеличенном масштабе

Фото ножовочного станка Н-1

Н-1 Расположение основных узлов ножовочного станка для резки металла

Расположение основных узлов ножовочного станка Н-1

Расположение основных узлов ножовочного станка Н-1. Смотреть в увеличенном масштабе

Перечень основных узлов станка для резки металла Н-1

1. Станина — Н-1А 72101А
2. Привод главного движения — Н-1А 72201А
3. Гидропривод — Н-1 72302А
4. Система охлаждения — Н-1А 72403А
5. Тиски — Н-1А 72501, Н-1А 72502А
6. Тележка для подачи материала — Н-1 41-001
7. Приспособление для подачи материала — Н-1 40-001
8. Электрооборудование — Н-1 700А

Н-1 Расположение органов управления ножовочным станком для резки металла

Расположение органов управления ножовочным станком Н-1

Расположение органов управления ножовочным станком Н-1. Смотреть в увеличенном масштабе

Перечень органов управления станком для резки металла Н-1

1. Кнопочный пост «Пуск» и «Стоп» привода станка
2. Упор автоматического выключения станка при верхнем положении пильной рамы
3. Рукоятка фиксации пильной рамы в верхнем положении
4. Рукоятка управления гидроприводом
5. Маховик для подачи материала
6. Рукоятка регулирования поддержки заготовки

Кинематическая схема механической ножовки Н-1

Кинематическая схема механической ножовки Н-1

Кинематическая схема механической ножовки Н-1. Смотреть в увеличенном масштабе

Движение от электродвигателя 1 передается посредством клиноременной передачи и двухступенчатых шкивов на приводной вал II. Шкив 4 и 5, овободно вращающийся на валу II, сблокирован о шестерней 6. Через зубчатую пару 6 и 7 движение передается валу III, на другом конце которого закреплен кривошипный диск 12 с пальцем кривошипа.

От кривошипного диска посредством шатуна возвратно-поступательное движение получает пильная рама.

Число ее двойных ходов в минуту 75 или 120. На валу III между двумя опорами имеются эксцентриковые шейки, от которых движение посредством шатунных тяг передается поршням А и В гидронасоса. Поршни нагнетают масло в распределительный кран Д, оттуда оно поступает в рабочий цилиндр С. Поршень этого цилиндра посредством шарнирных тяг соединен о рукавом.

Таким образом, подъем и опускание пильной раны, а также рабочая подача при резании осуществляется от гидропривода.

Управление гидроприводом производится рукояткой Е, которая может быть зафиксирована в пяти положениях:

1. Бездействие
2. Опускание пильной рамы
3. Подъем пильной рамы
4. Резание медленное
5. Резание быстрое

По окончании резки заготовки в крайнем нижнем положении пильной рамы планка К, закрепленная на пильной раме, ударяет по рейке 8 и перемещает ее. Рейка через промежуточную шестерню 9 передает движение шестерне 10, жестко соединенной с валом распределительного крана.

При этом кран устанавливается в положении подъема пильной рамы.

Пильная рама поднимается до тех пор, пока упор, находящийся на рукаве, не нажмет на конечный выключатель.

При этом размыкается электроцепь и выключается электродвигатель главного движения.

Описание конструкции механической ножовки Н-1

Ролик опорный

Для удобства подачи разрезаемой заготовки станок укомплектован опорным роликом, закрепленным на станине. Опорный ролик позволяет перемещать разрезаемый материал в зону резания в шаговом режиме при помощи вращения рукоятки 5. После подачи разрезаемого материала до упора, настроенного на определенную длину отрезки заготовки, опорный ролик необходимо повернуть, чтобы заготовка легла на опорную плоскость станины.

Привод станка Н-1

Привод станка состоит из следующих частей:

• Стойка
• Рукав
• Пильная рама

Чугунная стойка, укрепленная на верхней плоскости станины, служит опорой рукава и главного приводного вала.

Рукав в нижней части имеет направляющие типа ласточкин хвост, по которым движется пильная рама.

Рукав соединен со штоком поршня гидроцилиндра, поднимающего и опускающего пильную раму.

Пильная рама соединена шатуном с кривошипным диском и от которого получает возвратно-поступательное движение.

Гидравлическая схема механической ножовки Н-1

Гидропривод служит для быстрого подъема пильной рамы после окончания пиления и для рабочей подачи полотна в процессе резания.

В начале рабочего хода процесса резания на полотно действует минимальное давление, затем оно постепенно повышается и перед окончанием рабочего хода давление плавно падает.

В зависимости от рода материала величина падачи плавно регулируется дросселированием масла. Предельное давление масла в зависимости от прочности ножовочных полотен устанавливается предохранительным клапаном. Установка предохранительного клапана на нужное давление определяет степень сжатия пружины, которое регулируется винтом. Предохранительный клапан должен быть отрегулирован на давление не выше 25 кгс/см². Станок поставляется отрегулированным в пределах 15..25 кгс/см²

Во время обратного (холостого) хода полотна осуществляется подсечка — отрыв полотна от заготовки чтобы не уменьшать ресурс режущего инструмента.

Канал для подвода масла к контрольному манометру при работе станка должен быть закрыт пробкой I (рис.7). При регулировки вместо пробки ввинчивается контрольный манометр, который заводом не поставляется.

Схема электрическая механической ножовки Н-1

Электрическая схема механической ножовки Н-1

Инструмент отрезных ножовочных станков Н-1

Размеры ножовочных станочных полотен

Размеры ножовочных станочных полотен. Смотреть в увеличенном масштабе

Разрезание материала на ножовочных станках производится ножовочными полотнами, которые изготавливаются из сталей Р9, Р18 или ШХ 15.

Ножовочные полотна подбираются по длине и шагу зубьев в зависимости от размеров распиливаемой заготовки и материала. Основные размеры ножовочных полотен приведены в табл. 69.

Шаг зубьев ножовочных полотен подбирается в зависимости от толщины разрезаемой заготовки и ее материала. Ножовки с мелкими зубьями применяются для разрезания тонких заготовок и твердых материалов, ножовки с крупными зубьями— для заготовок с крупным сечением и мягких материалов.

Так, при разрезании станочными ножовками стали σ_вр = 40—60 кГ/мм² рекомендуются ножовки с шагом зубьев 3..4 мм, стали σ_вр = 60 кГ/мм² — с шагом 2,5 мм.

Форма зуба ножовочных полотен

Обычно форма зуба ножовочных полотен треугольная (рис. 27).

Для станочных ножовочных полотен принимают передний угол γ = 0—5°, задний угол α = 35—40°, угол заострения β = 50—55°, радиус впадин 0,5—1,5 мм. Всесоюзный научно-исследовательский инструментальный институт рекомендует симметричный зуб с передним углом γ = — 30° и угол заострения β = 60°

Эти ножовочные полотна имеют меньший износ зубьев, повышенную производительность и при затуплении могут дополнительно использоваться путем установки другим концом.

Для уменьшения бокового трения зубья ножовочных полотен имеют развод 0,6—0,8 мм. Разность в высоте вершин смежных зубьев полотна не должна превышать 0,1 мм у полотен с шагом зубьев 1 мм и 0,15 мм у полотен с шагом зубьев свыше 1 мм.

Производительность ножовочных станков зависит от давления на полотно, которое рекомендуется выбирать в зависимости от толщины полотна. Так, при толщине ножовочного полотна 0,8, 1 и 2 мм давление соответственно составляет 5, 10 и 30 кГ

При работе полотно должно быть туго натянуто на раме, после нескольких ходов пилы необходимо затянуть полотно вторично.

Н-1 станок ножовочный отрезной (станок ножовочно-отрезной). Видеоролик.

Технические характеристики механической ножовки Н-1

Наименование параметра	872а	872м	Н-1
Основные параметры станка
Наибольшие размеры сечения круглой заготовки (угол реза 90°), мм	250	250	250
Наибольшие размеры сечения круглой заготовки (угол реза 45°), мм	120	100	100
Наибольшие размеры сечения квадратной заготовки (угол реза 90°), мм	250 х 250	250 х 250	250 х 250
Наибольшие размеры сечения прямоугольной заготовки (угол реза 45°), мм	120 х 120	100 х 100	100 х 100
Наибольшие размеры сечения двухтаврового проката и швеллерного проката		№ 24	№ 24
Наибольшее расстояние от полотна доврхней части рамы, мм	223	223	223
Максимальная длина отрезаемой заготовки по упору, мм	350	350	350
Размеры применяемого ножовочного полотна(ДхШхТолщ. ), мм	500	450
Максимальная ширина пропила, мм	2,5	3,8	2,5..3
Число двойных ходов пильной рамы в минуту	85; 110	85; 110	85; 110
Длина хода пильной рамы, мм	150	140, 180
Угол поворота тисков, град	45°	45°
Механизм зажима заготовки	вручную	вручную
Выключающие упоры			есть
Усилие подачи гидравлики, кг			70..200
Ускоренный подъем и опускание пильной рамы	есть	есть	есть
Электрооборудование станка
Количество электродвигателей	2	2	2
Электродвигатель главного привода, кВт (об/мин)	1,7	1,5 (1420)	1,5 (1400)
Электродвигатель насоса охлаждения, кВт (об/мин)			0,125 (2800)
Габарит и масса пресс-ножниц
Габарит пресс-ножниц (длна х ширина х высота), мм	1470 х 875 х 925	1470 х 690 х 885	1500 х 1100 х 885
Масса пресс-ножниц, кг	605	650	680

Список литературы:

1. Дроздов Ф. , Лебедевич В., Рубежин В. Справочное пособие по отрезным станкам, 1967
2. Веселовский С.И. Разрезка материалов, 1973
