Настольно-Сверлильный Станок Гс2116К

Настольно-сверлильный станок ГС2116К

Настольные сверлильные станки ГС2116К, ГС2116КВ используют при обработки отверстий и нарезания резьбы в небольших деталях чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Сверлильный станок ГС2116КВ является более усовершенствованной модификацией станка ГС2116К.

Перечень операций, которые можно выполнять при помощи данной модели станка:

сверления;
зенкерования;
развертывания;
рассверливания;
нарезания резьб.

Благодаря несложной конструкции обеспечивается легкость управления станка. Включение-отключение вращения шпинделя обеспечивается рукояткой реверса шпинделя. Наличие рукоятки переключения коробки скоростей. Отсчет глубины обработки производится по круговому лимбу штурвала.

Сверлильные станки используют на промышленных предприятиях, в ремонтных и бытовых мастерских.

В обозначение станка после наименования модели приводятся буквы в зависимости от комплектации:

Н — наружный конус шпинделя
В — внутренний конус шпинделя
О — комплектация системой охлаждения инструмента
Т — комплектация тумбой
У — с устройством сверления по жесткому упору

Категория: Сверлильные станки

Описание

Параметр	Значение
Наибольший условный диаметр сверления в стали, мм	18
Диапазон нарезаемой резьбы	М4:М16
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее	190
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм наибольшее, не менее наименьшее, не более	400 100
Наибольший ход сверлильной головки, мм	200
Наибольший ход шпинделя, мм	100
Размер конуса шпинделя, мм наружный по ГОСТ 9953-82 внутренний по ГОСТ 25557-82	В18 или Морзе 2
Размер рабочей поверхности плиты, мм ширина длина	250 250
Количество скоростей шпинделя	5
Пределы чисел оборотов шпинделя, об/мин.	200; 320; 560; 800; 1200; 2100
Мощность привода, кВт	0,75
Напряженность питающей сети, В	380
Габаритные размеры станка, мм не более длина ширина высота	640 460 1260
Масса станка (нетто/брутто), кг, не более	140/170
Габаритные размеры тумбы (LxBхH), мм не более	505х405х720
Масса тумбы, кг, не более	38

Входит в комплект и стоимость станка

Наименование	Количество
Втулка 6100-0141 ГОСТ 13598	1* шт.
Клин 7851-0012 ГОСТ 3025	1* шт.
Ключ к электрошкафу 2К52-1.89.10.000	1 шт.
Лампа М024-40У2 ТУ РБ 00214280.002	1 шт.

Примечание:

* Для станков со шпинделем с внутренним конусом.
Допускается замена принадлежностей, включенных в настоящую таблицу, на принадлежности аналогичного назначения.

Поставляется по требованию заказчика за отдельную плату к станку

Тиски 7200-0209 ГОСТ 16518 — 96 — 1 шт.
Патрон сверлильный 6150 — 4029-01 ТУ РБ 00223728.021-95 — 1 шт.
Оправка 6039 — 0012 ГОСТ 2682 — 86 — 1 шт.
Патрон резьбонарезной 045.0730.000 с комплектом предохранительных головок М4-М12 — 1 шт.

Спецификация составных частей

Плита — 036.000.025-01
Колонна — 036.1000.000
Головка сверлильная (Шпиндельная бабка) — 036.3000.000
Механизм подъема сверлильной головки (Шпиндельной бабки) — 045.0020.000
Система охлаждения инструмента — 036.4000.000
Тумба — 036.6000.000
Электрооборудование — 036.1800.000

ГС2116К станок сверлильный настольный. Паспорт, схемы, характеристики, описание

Сведения о производителе настольно-сверлильного станка ГС2116К

Производителем настольно-сверлильного станка модели ГС2116К является Гомельский завод станочных узлов ГЗСУ, основанный в 1961 году.

Завод уже более 50 лет выпускает станки токарные с ЧПУ; станки токарно-винторезные; станки сверлильные; узлы станков.

В 1970 году завод приступил к изготовлению узлов к токарно-винторезным станкам: коробки подач и фартуки.

С 1976-1991 годы завод входил в состав Московского производственного объединения «Красный Пролетарий».

В 1972 году освоен выпуск радиально – сверлильных станков модели 2Е52.

Продукция Гомельского завода станочных узлов ГЗСУ

2Е52 — станок радиально-сверлильный переносной Ø 25
2К52, 2К52-1 — станок радиально-сверлильный переносной Ø 25
2К522 — станок радиально-сверлильный переносной Ø 32
2К550В — станок радиально-сверлильный Ø 55
2Т118 — станок вертикально-сверлильный настольный Ø 40
2Т125 — станок вертикально-сверлильный Ø 25
2Т140 — станок вертикально-сверлильный Ø 40
2Т150 — станок вертикально-сверлильный Ø 50
16Б16п. 062 — фартук для токарно-винторезных станков 16Б16, ИТ-1М,…
16Б16п.070 — коробка подач для токарно-винторезных станков 16Б16, ИТ-1М,…
16Б20п.061, 067 — фартук для токарно-винторезных станков 16К20,..
16Б20п.070, 077 — коробка подач для токарно-винторезных станков 16К20,..

16ГС25СУ — станок токарно-винторезный универсальный с ЧПУ Ø 500
16ГС32СУ — станок токарно-винторезный универсальный с ЧПУ Ø 630
16ГС25Ф3 — станок токарно-винторезный универсальный с ЧПУ Ø 320
16ГС32Ф3 — станок токарно-винторезный универсальный с ЧПУ Ø 320
ГС520 — станок сверлильный настольный Ø 16
ГС526У — станок токарно-винторезный универсальный Ø 500
ГС545 — станок радиально-сверлильный переносной Ø 45
ГС2112 — станок сверлильный настольный Ø 12
ГС2116к — станок сверлильный настольный Ø 18
ГС1725Ф3 — станок токарно-винторезный универсальный с ЧПУ Ø 500
УГ9321 — головка револьверная автоматическая 6 позиционная для токарных станков с ЧПУ
УГ9326 — головка револьверная автоматическая 8 позиционная для токарных станков с ЧПУ

ГС2116К станок сверлильный настольный.

Назначение и область применения

Сверлильный станок ГС2116К предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.

Станки ГС2116К позволяют выполнять следующие операции:

сверление
зенкерование
развертывание
рассверливание
нарезание резьб

Шпиндель сверлильного станка ГС2116К

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.

Расположение составных частей сверлильного станка ГС2116к

Расположение составных частей станка гс2116к

Спецификация составных частей сверлильного станка ГС2116К

Плита — 036.000.025-01
Колонна — 036.1000.000
Головка сверлильная (Шпиндельная бабка) — 036.3000.000
Механизм подъема сверлильной головки (Шпиндельной бабки) — 045.0020.000

Система охлаждения инструмента — 036.4000.000
Тумба — 036.6000.000
Электрооборудование — 036.1800.000

Перечень органов управления сверлильным станком ГС2116К

Кнопка «Стоп»
Кнопка включения вращения шпинделя
Рукоятка переключения соростей
Рукоятка перемещения гильзы шпинделя
Рукоятка зажима шпиндельной бабки на колонне
Рукоятка перемещения сверлильной головки (шпиндельной бабки)
Рукоятка механизма реверса
Переключатель охлаждения
Переключатель освещения
Рукоятка вводного переключателя

Обозначение сверлильного станка ГС2116К в зависимости от комплектации

В обозначение станка после наименования модели «ГС2116К» приводятся буквы:

Н — наружный конус шпинделя
О — комплектация системой охлаждения инструмента
Т — комплектация тумбой

Примеры обозначения станка:

ГС2116кН — настольный сверлильный станок с наружным шпинделем по ГОСТ 9953-82

ГС2116кО — настольный сверлильный станок с системой охлаждения инструмента
ГС2116кОН — настольный сверлильный станок с системой охлаждения инструмента и наружным шпинделем по ГОСТ 9953-82
ГС2116кТ — настольный сверлильный станок на тумбе
ГС2116кТО — настольный сверлильный станок на тумбе с системой охлаждения инструмента
ГС2116кТН — настольный сверлильный станок на тумбе с наружным шпинделем по ГОСТ 9953-82
ГС2116кТОН — настольный сверлильный станок на тумбе с системой охлаждения инструмента и наружным шпинделем по ГОСТ 9953-82

Комплектация станка сверлильного настольного станка ГС2116к

Входит в комплект и стоимость станка ГС2116К

Втулка 6100-0141 ГОСТ 13598 — 1* шт
Клин 7851-0012 ГОСТ 3025 — 1* шт
Ключ к электрошкафу 2К52-1. 89.10.000 — 1 шт
Лампа М024-40У2 ТУ РБ 00214280.002 — 1 шт

Примечание: 1*. Для станков с внутренним конусом шпинделя.

2. Допускается замена принадлежностей, включенных в настоящую таблицу, на принадлежности аналогичного назначения.

Поставляется по требованию заказчика за отдельную плату к станку ГС2116к

Тиски 7200-0209 ГОСТ 16518 – 96 – 1 шт
Патрон сверлильный 6150 – 4029-01 ТУ РБ 00223728.021-95 – 1 шт
Оправка 6039 – 0012 ГОСТ 2682 – 86 – 1 шт
Патрон резьбонарезной 045.0730.000 с комплектом предохранительных головок М4-М12 – 1 шт
Тумба – 1 шт

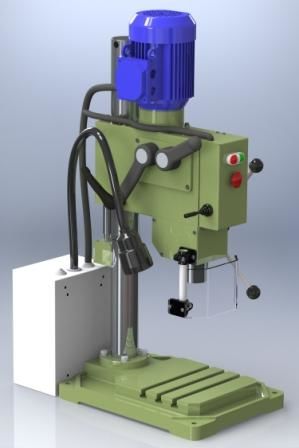

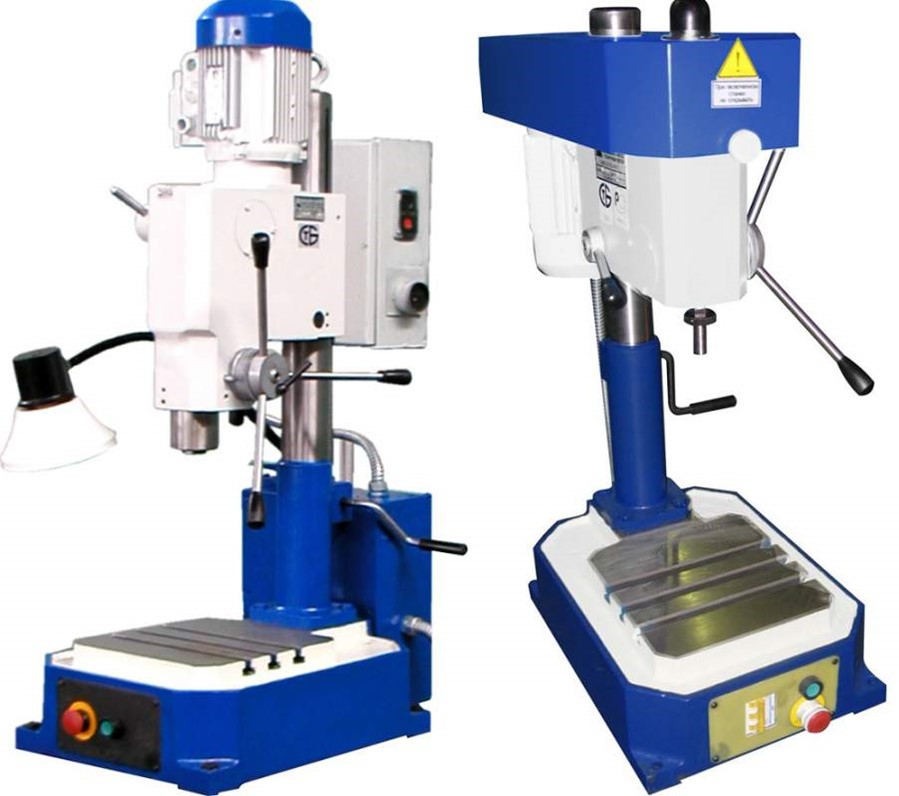

Общий вид сверлильного станка ГС2116К

Фото сверлильного станка гс2116к

Кинематическая схема сверлильного станка ГС2116К

Кинематическая схема сверлильного станка гс2116к

Кинематическая схема станка содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.

Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.

Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.

Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.

Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.

Электрооборудование и электрическая схема сверлильного станка ГС2116К

Электрическая схема сверлильного станка гс2116к

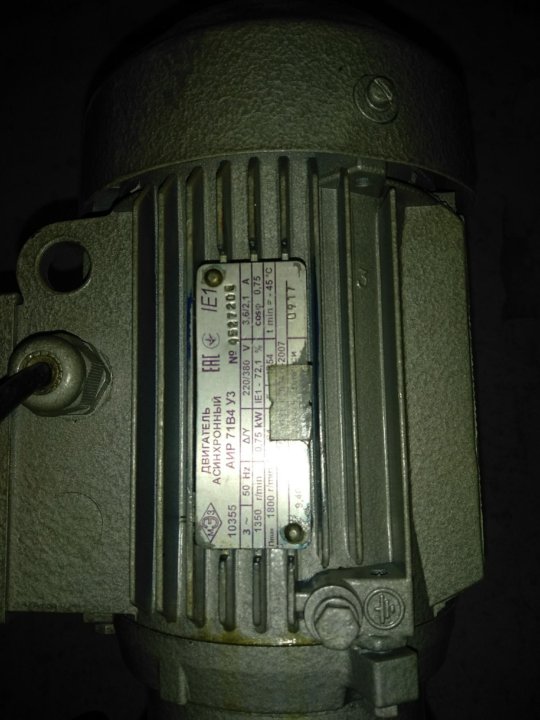

На станке ГС2116К установлен один асинхронный электродвигатель мощностью 0,75 кВт для привода шпинделя.

В станке применяются следующие величины напряжений переменного тока:

силовая цепь ~380 ± 10% В, 50 ± 2% Гц;
цепь освещения ~24 ± 10%В, 50 ± 2% Гц

По классу защиты от поражения электрическим током, электрооборудование относится к I классу по ГОСТ 12.

2.007.0-75

Читайте также: Заводы производители сверлильных станков в России

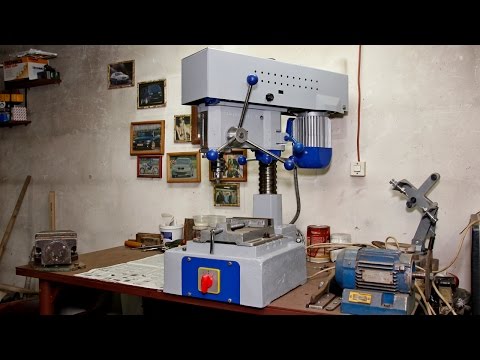

ГС2116К станок сверлильный настольный. Видеоролик.

Технические характеристики станка ГС2116К

Наименование параметра	ГС2112	ГС2116К
Основные параметры станка
Наибольший условный диаметр сверления, мм	12	18
Наибольший диаметр сверления в стали 45, мм	12	18
Наибольший диаметр сверления в чугуне СЧ20, мм		20
Нарезание резьбы в стали 45, мм	—	М16
Наименьшее и наибольшее расстояние от торца шпинделя до стола	100. .450	100..400
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	190	190
Диапазон нарезаемой резьбы	—	М4..М12
Рабочий стол
Размер рабочей поверхности стола, мм	250 х 250	250 х 250
Число Т-образных пазов Размеры Т-образных пазов	3	3
Шпиндель
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм	250	200
Ход гильзы шпинделя, мм	100	100
Частота вращения шпинделя, об/мин	450, 800, 1400, 2500, 4500	200, 320, 560, 800, 1200, 2100
Количество скоростей шпинделя	5	6
Конус шпинделя наружный по ГОСТ 9953-82	Морзе В18	Морзе В18*
Конус шпинделя внутренний по ГОСТ 25557-82	—	Морзе 2
Наибольший крутящий момент на шпинделе, Нм		30
Наибольшая осевая сила резания, Н		4000
Привод
Электродвигатель привода главного движения, кВт	0,55	0,75
Электродвигатель насоса СОЖ, кВт	—	0,18*
Габарит и масса станка
Габариты станка (длина ширина высота), мм	780 х 420 х 952	640 х 460 х 1260
Масса станка, кг	135	175

Список литературы

Станок настольно-сверлильный ГС2116К и его модификации. Руководство по эксплуатации 036.000.000 РЭ, 2007

Барун В.А. Работа на сверлильных станках,1963
Винников И.З., Френкель М.И. Сверловщик, 1971
Винников И.З. Сверлильные станки и работа на них, 1988
Лоскутов B.В Сверлильные и расточные станки, 1981
Панов Ф.С. Работа на станках с ЧПУ, 1984
Попов В.М., Гладилина И.И. Сверловщик, 1958
Сысоев В.И. Справочник молодого сверловщика,1962
Тепинкичиев В.К. Металлорежущие станки, 1973

Связанные ссылки. Дополнительная информация

Настольный сверлильный станок | ENSHU

Part Number
ESD-350S-DK
ESD-350S-DM
ESD-350S-EK
ESD-350S-EM
ESD-460-IK
ESD-460-IM

9000 509 9049 Мощность9.

Гц
(об/мин) 12 112

Номер детали	Минимальное количество заказа	Объем со скидкой	Дни до суда	Подходящая дрель (мм)	Мощность (В)	Размеры стола (квадратные) (мм)	Размеры стола (круглые) (мм)	Типы столов	Ширина (мм)	Глубина (мм)	Высота (мм)	Длина шнура питания (M)	Январь код	Trusco Code	MASS (G)	Spindle Taper	Spindle Revolutions 50 HZ (RPM)
SPINDLE SPINDLE 6049 (RPM)	Шаг шпинделя (мм)	Поворот (мм)
	1 шт.		35 дней	13	Однофазный 100	250X250	—	Квадратный	250	306	496	980	2,5	4562115460033	175-9710	75000	JT № 6	500-20011 (4-Stage 4-Stage)	11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111112)	80	350
	1 шт.		35 дней	13	Single-phase 100	—	270	Round	250	306	496	980	2. 5	4562115460040	175-9728	75000	JT No.6	500-2500 (4-ступенчатый)	600-3000 (4-ступенчатый)	80	350
	1 шт. 35 дней	13	Three-phase 200	250X250	—	Square	250	306	496	980	2.3	4562115460057	175-9736	75000	JT No.6	500-2 500 (4-й стадии)	600-3000 (4-й стадии)	80	350
	1 часть (S)			1 часть (S)		111 35 дней	13	Three-phase 200	—	270	Round	250	306	496	980	2. 3	4562115460064	175-9744	75000	JT No.6	500-2 500 (4-й стадии)	600-3000 (4-й стадии)	80	350
	1 часть (S)			1 часть (S)		111 Цитировать	23	Three-phase 200	330X330	—	Square	750	340	590	1232	2.3	4562115460255	456-3182	145000	MT No.2	от 165 до 1750 (6 этапов)	195 до 2100 (6 этапов)	120	450
	1 часть (S)		Цитировать	23	Three-phase 200	—	350	Round	750	340	590	1232	2. 3	4562115460262	456-3191	145000	MT No.2	165 to 1,750 (6 Stages)	195 to 2,100 (6 Stages)	120	450

Loading…

Basic Information

Модель продукта	Настольно-сверлильный станок	Особенности	Настольный сверлильный станок 13 мм и 23 мм с превосходной точностью и стабильностью.

Очистить все

Лучшие сверлильные станки с ЧПУ [2022]

ЧПУ расшифровывается как «ЧПУ», а сверлильные станки с ЧПУ используются для создания резьбовых или плоских отверстий в заготовках.

Эти машины доступны в различных конфигурациях, таких как настольные, настольные и промышленные модели. Промышленные сверла с ЧПУ гораздо более совершенны и обладают более широкими возможностями.

В этой статье рассматриваются лучшие сверлильные станки с ЧПУ с учетом их функций, возможностей, поддержки и т. д.

В конце я также расскажу, как преобразовать ручные сверлильные станки в сверла с ЧПУ с компьютерным управлением.

Что в этой статье?

Что такое сверление с ЧПУ?
Лучшие сверлильные станки с ЧПУ
Преобразование ручных сверлильных станков в сверла с ЧПУ
Часто задаваемые вопросы

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Что такое сверление с ЧПУ?

Иллюстрация сверления с ЧПУ

Сверление с ЧПУ — это автоматизированная высокоточная операция сверления, выполняемая сверлильными станками с компьютерным управлением. В этих станках используется механический вращающийся инструмент для выполнения радиальных отверстий в заготовке. Скорость врезания, глубина резания, скорость подачи, скорость вращения шпинделя, диаметр инструмента и т. д. являются одними из основных параметров сверления с ЧПУ.

С помощью этого станка с ЧПУ вы можете обрабатывать материалы с гораздо большей скоростью, чем с помощью ручного сверления.

Кроме того, в современных сверлильных станках с ЧПУ используются интеллектуальные технологии замены и позиционирования инструмента, которые еще больше повышают их производительность.

Нарезание резьбы — важный аспект сверления с ЧПУ. Резьбовые операции выполняются для выполнения резьбовых отверстий в заготовке.

Как правило, в сверлах с ЧПУ инструмент вращается с высокой частотой вращения и перемещается по оси Z, а станина перемещается по осям XY.

Лучшие сверлильные станки с ЧПУ

Сверлильные станки с ЧПУ доступны в различных размерах с различными материалами, и в этой статье обсуждаются пять лучших сверлильных станков с ЧПУ на основе их функций и возможностей.

968 3968 3 9000 9000 9.25″ 9,5 9.

5 5 ”

	CNC Drilling Machines	Type	Work Area	Price
1	Accu-Pro VMC	Desktop	12.80″ x 11.00″ x 9.25″	Проверка
2	TORMACH 770M	BECHTOP/TABLETOP	14 «x 7,5» x 13,25 «	Check


3
. «X 15,5»	Проверка
4	KVR VMC Series	Industral	39,4 ”x 19,7 x 20,5”	Проверка
.0012	94,4″ x 47,24″ x 2,16″	Проверить

Лучшие сверлильные станки с ЧПУ

1. Accu-Pro VMC — Лучшая настольная дрель с ЧПУ для любителей

Sherline Accu-Pro VMCline 4 3 900 Sherline Параметры ACCU-PRO VMC Footprint 25,25 «x 26» x 29.375 « Работа 12,80″ x 11000 4000 « 12,80″ X 11000 «1111118″9. «9.»1118 «1118″1118 «1118″18 «.0468 70 — 2800 RPM Max Stepper Torque 283 oz-in Automatic Tool Changer No Transmission Lead Screw Driven Warranty One Year
Обзор Accu-Pro VMC от Sherline
Вертикальный обрабатывающий центр Accu-Pro (VMC) — настольный вертикально-сверлильный станок из 18-дюймовой серии NexGen 5800 компании Sherline. 0,375 дюйма и рабочей зоной 12,80 дюйма x 11,00 дюйма x 9,25 дюйма. Максимальный зазор от рабочего стола до шпинделя составляет 12,875 дюйма.
Accu-Pro поставляется с инструментальной пластиной 7 x 13 дюймов с тремя Т-образными пазами и крепежными отверстиями. 0,002″. Шаговые двигатели с замкнутым контуром NEMA 23 приводят в движение шариковые винты.
Шаговые двигатели с обратной связью получают данные обратной связи и исправляют такие ошибки, как оплошности или остановы.
Шпиндель Accu-Pro имеет диапазон скоростей от 70 до 2800 об/мин.
Шпиндель соединяется с передней бабкой с помощью приводного ремня. Sherline предлагает два варианта передней бабки: стандартный конус Морзе и цанговую переднюю бабку ER-16.
Для поддержания его в рабочем состоянии необходимо регулярно смазывать и обслуживать движущиеся части.
Сенсорный контроллер Accu-Pro MASSO G3 может работать независимо, без подключения к компьютеру.
К сенсорному контроллеру можно подключить флешку с загруженным G-кодом. Затем файлы можно перемещать с помощью контроллера MASSO.
Sherline предлагает Accu-Pro с опциями программного обеспечения для 3 и 4 осей. Если для вашего приложения требуется вращательная операция, вы можете выбрать 4-осевую версию.
Accu-Pro поставляется в полусобранном виде для удобства транспортировки. Sherline предоставляет подробную инструкцию по сборке, и вы сможете собрать ее примерно за 2-3 часа.
Sherline предоставляет годовую гарантию на Accu-Pro VMC. Вы можете связаться с ними по телефону, заполнить контактную форму на их веб-сайте или посетить их завод в Калифорнии, США.
Check Price on Sherline
2. Tormach 770M — Best CNC Drill for Small Businesses
Tormach 770M Entry Package (Source: Tormach)
Parameters Tormach 770M
Footprint 56″ × 48,5 «x 88»
Рабочая зона 14 «x 7,5» x 13,25 «
Скорость шпинделя 10 000 об / мин
Максимум. 0012
Threading and Tapping Yes
Automatic Tool Changer Yes
Transmission Ball Screw Driven
Warranty One Year

An overview of Tormach 770M
770M от Tormach — это 3-осевой фрезерный станок с ЧПУ, способный сверлить и нарезать резьбу на различных материалах.
Вы можете модернизировать его до 4 осей с помощью дополнительного поворотного приспособления. Вы также можете модернизировать 770M до 700M+, добавив серводвигатели.
Благодаря обновлению сервопривода вы почувствуете более высокие скорости обработки.
770M доступен в четырех пакетах: Entry, Starter, Standard и Premium.
Features Entry Starter Standard Premium
770M Mill ✓ ✓ ✓ ✓
770M Stand ✓ ✓ ✓
Chip Tray ✓ ✓ ✓
Backsplash Kit ✓ ✓ ✓
Lifting Bar Kit ✓ ✓ ✓
Enclosure Kit ✓ ✓
LCD Monitor ✓ ✓ ✓
Coolant Kit ✓

Быстрое сравнение различных упаковок Tromach 770M
770M имеет площадь основания 56″ × 48,5″ x 88″ и рабочую зону 14″ x 7,5″ x 13,25″.
Шпиндель станка 770M оснащен двигателем мощностью 1,5 л.с., максимальная скорость которого составляет 10 000 об/мин. Для привода шпинделя используется поликлиновой ремень.
Для передачи по всем трем осям в 770M используются шариковинтовые передачи, которые обеспечивают более высокую точность, чем другие приводные механизмы.
По оси Z обеспечивает максимальную скорость погружения 110 дюймов в минуту. Для осей XY максимальная скорость подачи составляет 135 дюймов в минуту.
Используя Tormach 770M, вы можете выполнять операции по нарезанию резьбы или нарезанию резьбы с помощью специальных инструментов.
Программа управления ЧПУ PathPilot также поставляется со станком. Это позволяет создавать конструкции и необходимые для них траектории без какого-либо специального программного обеспечения CAD/CAM.
Tormach поставляет 770M в отдельных ящиках, и вам нужно его собрать. Так же есть услуга сборки, но за дополнительную плату.
770M поставляется со стандартной годовой гарантией. Вы даже можете продлить гарантию еще на один год, чтобы получить полную двухлетнюю гарантию на 770M.
Вы можете связаться с Tormach через их веб-сайт, электронную почту или телефон.
Check Price on Tormach
3. HAAS DT-1 — Best Industrial CNC Drill
HAAS DT-1 (Source: Hass Automation Inc.)
Parameters DT-1
Footprint 91″ x 97″ x 102″
Рабочая зона 20″ x 16″ x 15,5″
Скорость вращения шпинделя 7 10 001 об/мин
10468 Maximum Feed Rate
590 ipm
Threading and Tapping Yes
Automatic Tool Changer Yes
Transmission Ball Screw Driven
Warranty One Year

Обзор DT-1 от Hass
DT-1 от Hass — лучший сверлильный станок с ЧПУ промышленного класса в этом списке.
Габаритные размеры 91″ x 97″ x 102″ и рабочая зона 20″ x 16″ x 15,5″.
DT-1 по умолчанию имеет 3-х осевую конфигурацию, но вы можете обновить ее до 4-х или 5-ти осевой конфигурации.
Доступно множество вариантов обновления, в том числе пакет для подключения автоматизированного робота.
модернизации Hass DT-1
Sypindles 12000 RPMSPINDLE
15 000 000 об / мин SPINDLE
20000 RPMSPINDLE
15 000 000 об / мин.0468 Ось Z 4-дюймовый комплект расширения оси Z
Система контроля стружки и охлаждающей жидкости Автоматический воздушный пистолет
Продувка через инструмент
Готовность к подаче СОЖ через инструмент
Вытяжная система корпуса
Дополнительный фильтр для охлаждающей жидкости
Hass Control 32/64 Гб расширенной памяти
Поддержка WiFi
Ротор сторонних производителей
Высокоскоростная обработка
Охладитель шкафа управления
Крепление Зажимной комплект
Гарантия Продление гарантии на один год

Некоторые варианты модернизации доступны для Hass DT-1 не нужно менять инструменты вручную.
Включая инструмент, установленный на шпинделе, устройство автоматической смены инструмента может вместить 21 инструмент.
DT-1 может выполнять операции по нарезанию резьбы и нарезанию резьбы. Он может нарезать резьбу со скоростью 5000 об/мин, что позволяет легко изготавливать такие изделия, как крепежные пластины.
Его шпиндель приводится в действие двигателем мощностью 15 л.с., который может работать со скоростью 10 000 об/мин. Также доступны варианты на 12 000 об/мин, 15 000 об/мин и 20 000 об/мин.
В шпинделе DT-1 используется метчик BT30 для крепления режущих инструментов.
Hass DT-1 приводится в движение с помощью шариковинтовых передач по всем трем осям и имеет высокую скорость 2400 дюймов в минуту. Максимально возможная скорость резки на DT-1 составляет 1200 дюймов в минуту.
DT-1 необходимо закрепить на земле во время работы. В противном случае возникнет повышенная вибрация, которая может даже привести к нежелательному движению станка на высоких оборотах шпинделя.
Он имеет сенсорный экран управления, который можно использовать для взаимодействия с машиной.
ЧПУ Hass предлагает один год гарантии на DT-1, но вы можете увеличить ее до двух лет с их дополнительным продлением гарантии на один год.
Вы можете связаться с Hass по телефону, электронной почте, каналам социальных сетей или на их веб-сайте.
Узнать цену на ЧПУ Hass
4. KVR VMC Series
KVR Linear Way VMC Series (Источник: Kent CNC) 9000 9000 9000 9000 9000 9000 4
Параметры KVR VMC Series
Footprint до 100 ″ x 90 ″ x 98,4 ″
Рабочая зона до 39,4 ”x 19,7 x 20,5”
68 ”x 19,7” x 20,5 ” 68” x 19,7 ”x 20,5” 68 ° С.
Максимальная скорость подачи 590 IPM
Резьба и постукивание ДА
Автоматический инструмент Чанкер Да
Да
Да
8. 0012
Гарантия Один год

Обзор серии KVR VMC от Kent CNC
Серия KVR VMC представляет собой группу из трех промышленных вертикальных обрабатывающих центров/сверл с линейным перемещением от Kent CNC.
Машины этой серии: KVR-2418/A, KVR-3618/A и KVR-4020/A. Вы можете выбрать либо 3-осевой, либо 4-осевой совместимый станок.
Эти модели различаются по занимаемой площади, рабочей зоне, скорости вращения шпинделя и т. д.
Parameters KVR-2418/A KVR-3618/A KVR-4020/A
Footprint 95.3″ x 89″ x 94.5″ 95.3″ x 89 «x 94,5» 100 «x 90» x 98,4 «
Рабочая зона 24″ x 18,1 «x 40» 36 «x 18. 1″ X 19.7 « 40468 36″ x 18,1 «X 19.7» 408 408 4068 36 «x 18,1″ X » x 20,5″
Максимальный диаметр инструмента 3″ 3 « 3″
Скорость шпинделя 10K rpm
(12K и 15K опционы) 10K RPM
(12K и 15K Optional) 10K RPM
(12K и 15K Optional) 10K RPM
(12K и 15K Optional) 10K RPM
(12K и 15K Optional) .
Мотор шпинделя 10 или 15 л.с. 10 или 15 л.с. 10 или 15 л.с.0004 Max Transmission Speed  1417 ipm 1417 ipm 1417 ipm

A quick comparison of different drills from the Kent KVR series
KVR series has a maximum working capacity of 39. 4″ x 19.7″ x 20,5″. По умолчанию они оснащены двигателем мощностью 15 л.с., который может развивать максимальную скорость 10 000 об/мин.
Вы также можете выбрать версии на 12 000, 15 000 или 20 000 об/мин.
Каждая ось (X, Y и Z ) КВР приводится в движение шарико-винтовой передачей и использует для трансмиссии роликовые линейные рельсы.0379
Его скорость передачи составляет 1417 изобр./мин. Серводвигатель, используемый для осей XY, имеет мощность 2,4 л.с., а ось Z приводится в действие двигателем мощностью 4 л.с., обеспечивающим более высокое ускорение.
Максимально возможная скорость подачи KVR составляет 590 дюймов в минуту, и с помощью подходящего инструмента можно сверлить большинство твердых металлов.
Он также имеет устройство автоматической смены инструмента и подачу СОЖ под высоким давлением 1000 psi через шпиндель.
Чтобы уменьшить тепловое расширение и его влияние на механическую обработку, Kent предлагает охладитель, который охлаждает шпиндель и основание его двигателя.
KVR использует систему ЧПУ Fanuc, чтобы помочь вам контролировать работу станка.
Kent предоставляет один год гарантии на свои станки с ЧПУ, и вы можете связаться с ними по электронной почте, по телефону или посетив их офис в Калифорнии, США.
Проверить цену на Kent CNC
5. Style CNC S7-2412S — лучшая промышленная дрель с ЧПУ для деревообработки
S7-2412S (Источник: Style CNC)
0009
Рабочая зона 94,4 «x 47,24» x 2,16 «
Скорость шпинделя 24000 об / мин
. Устройство смены инструмента №
Гарантия 24 месяца (два года)

Обзор S7-2412S от Style CNC
S7-2412S — это шестисторонний сверлильный станок с ЧПУ от Style CNC. лучше всего подходит для обработки деревянных панелей.
Он может работать со всеми шестью сторонами заготовки, поскольку он автоматически перемещает и выравнивает заготовку.
Помимо дерева, S7-2412S также может работать с органическим стеклом, пластиком, акрилом, ПВХ, плотными плитами, искусственным камнем и металлическими листами из меди и алюминия.
Он может вмещать панели размером 94,4″ x 47,24″ (Д x Ш) и максимальной толщиной 2,16″. Минимальный требуемый размер заготовки составляет 2,36″ x 0,39″
S7-2412S сверление горизонтальных и вертикальных отверстий на заготовке, а также пазовальной пилы со скоростью вращения 5000 об/мин.0379
Шпиндель приводится в действие двигателем мощностью 6 л.с. с максимальной скоростью 24 000 об/мин.
S7-2412S предназначен для обработки различных листовых материалов, но не может выполнять операции нарезания резьбы и нарезания резьбы.
Для трансмиссии S7-2412S использует шариковинтовые передачи на всех трех осях. Максимальная скорость, достижимая по оси X, составляет 1574,8 дюйма в минуту, а по оси Y — 2362,2 дюйма в минуту.
Style CNC предоставляет 24-месячную (два года) гарантию на сверло S7-2412S с ЧПУ. Кроме того, вы получите бесплатное обучение работе с машиной и ее обслуживанию.
Вы можете связаться со Style CNC по телефону, скайпу и электронной почте. Они обеспечивают хорошую послепродажную поддержку своим клиентам.
Проверить цену на Style CNC
Преобразование ручных сверлильных станков в сверла с ЧПУ
Интеграция ручной дрели с компьютерной системой
Модернизация ручной дрели может быть более дешевой альтернативой покупке новой дрели с ЧПУ.
Различные производители предлагают комплекты модернизации ЧПУ для сверл всех размеров.
Тем не менее, рекомендуется в первую очередь уточнить у производителя вашей дрели наличие официального комплекта модернизации. Это сэкономит время и устранит риск проблем с совместимостью.
Эксперименты по превращению ручной дрели в дрель с ЧПУ с использованием нестандартных деталей могут привести к повреждению станка, поэтому рекомендуется выполнять их только под руководством специалиста.
Сверла с ЧПУ — это ручные сверла, поддерживающие интеграцию с ЧПУ. Эти тренировки управляются вручную по умолчанию, но их можно легко модернизировать до компьютерных учений.
Вы можете легко преобразовать ручные дрели с ЧПУ в сверлильные станки с ЧПУ, дооснастив их такими компонентами, как шаговые двигатели, контроллеры, ограничители и т. д.
Часто задаваемые вопросы
В чем разница между фрезерованием с ЧПУ и сверлением с ЧПУ?
Разница между фрезерованием с ЧПУ и сверлением с ЧПУ заключается в том, что сверление с ЧПУ создает вертикальную силу резания на поверхности материала путем погружения инструмента. При фрезеровании с ЧПУ вертикальная и горизонтальная резка происходит одновременно. Как правило, и фрезерные станки с ЧПУ, и сверла с ЧПУ управляются компьютером.
Можно ли использовать фрезерный станок с ЧПУ для сверления?
Да, фрезерный станок с ЧПУ также можно использовать для сверления. Качество сверления будет зависеть от жесткости станка, скорости вращения шпинделя, диаметра инструмента, скорости врезания и т.
