Намоточный станок

Нередко в производственной части по изготовлению электроники и других видов техники и оборудования необходимо использовать в рабочем процессе такое оборудование как трансформаторы, всевозможные дроссели, и здесь оказывается просто незаменим намоточный станок. Данное устройство производит свою работу посредством обмоток, таким образом, в данной сфере работ необходимо задействовать оборудование для намотки, а именно намоточные станки. Не обходится без их применения сфера радиоэлектроники и техники. Стало быть использование станков для намотки становится достаточно частым в наши дни, когда технический прогресс во всю шагает по планете. Намоточные станки, сами по себе конструкции не очень сложные в работе, хотя и такие необходимые во многих отраслях.



Применение и эксплуатация намоточного станка

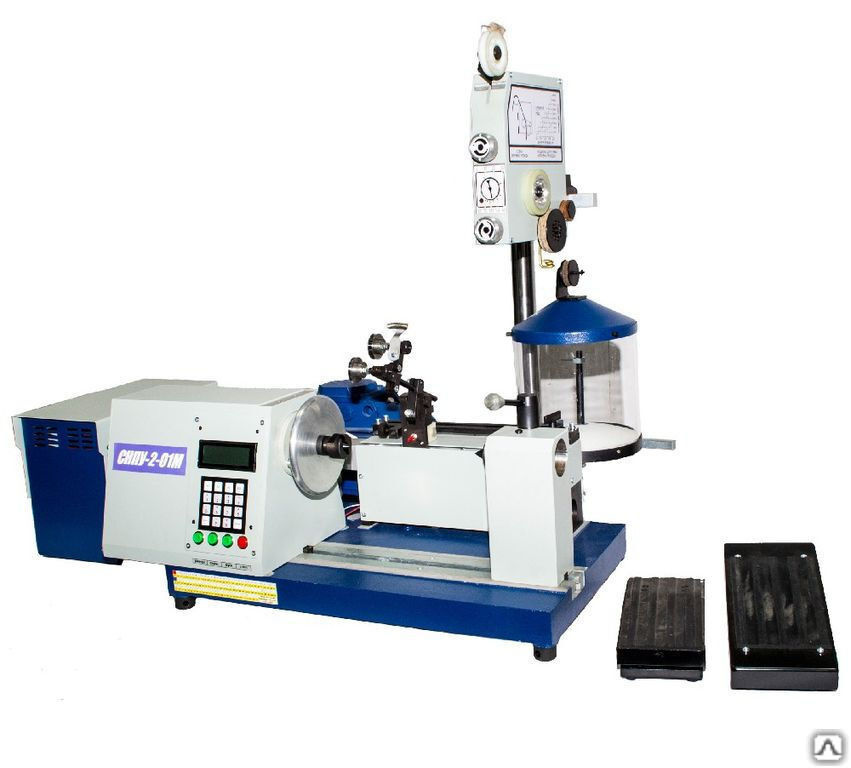

Посредством работы намоточных станков происходит намотка электрических катушек. Конструкция данного устройства производит вращательные движения самого каркаса и оправки, что позволяет равномерно размещать  провод по всей конструкции обмотки. Так же намоточный станок регистрирует число мотков, способен натягивать провода соответствующие пределам упругой деформации.

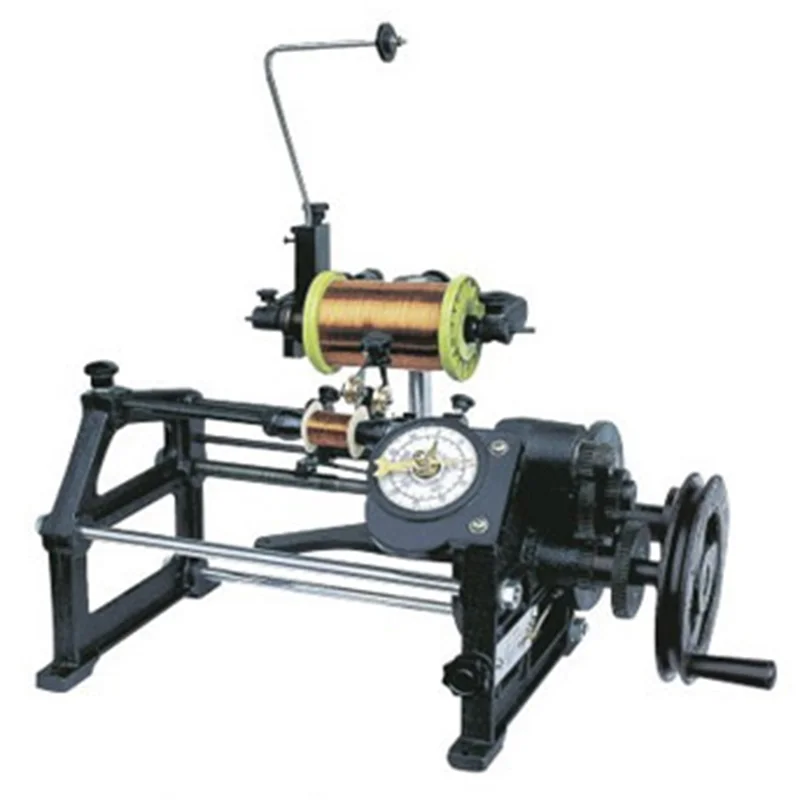

Станки осуществляют свою работу двумя способами, а именно могут быть механизированными либо работать от немеханического привода. Станок, который работает от немеханического привода, это довольно примитивный вид станочного оборудования, который практически осуществляет работу посредством ручного труда, либо управляется с помощью ножной педали. Как правило, данные станки не применяются на больших производствах, поскольку большого объема работ на таком оборудовании выполнить не получится.Намоточные станки, которые работают на механическом приводе, выполняют более сложные виды обмоток, нежели станки, работающие от ручного привода. Данные устройства способны выполнять намотку рядового, тороидального и перекрестного видов.









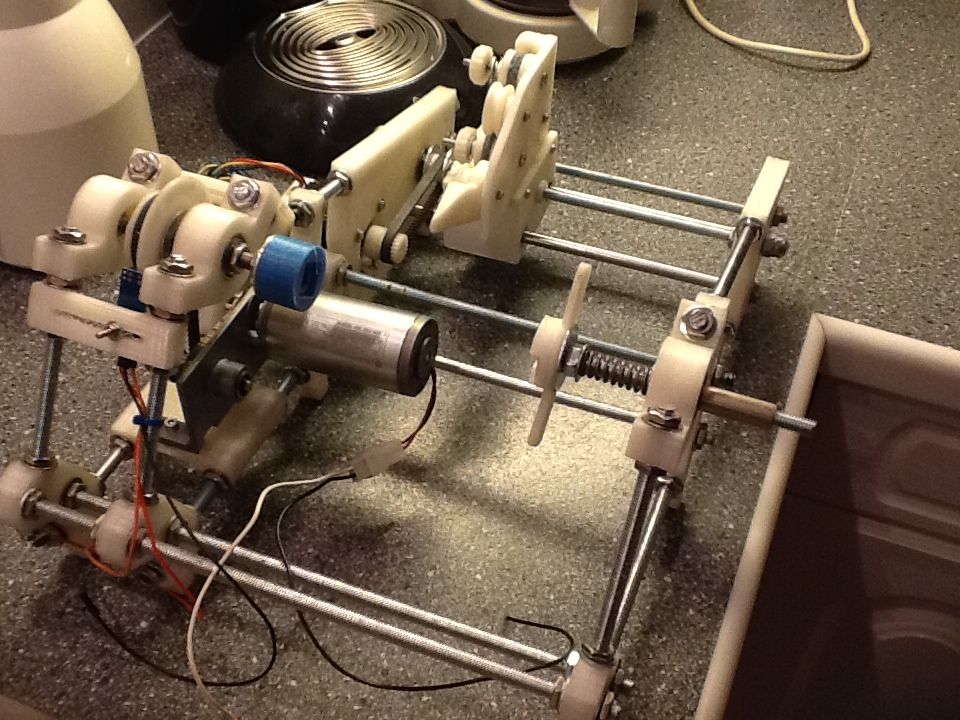

Работа станка для намотки катушек происходит посредством запуска электрического двигателя, который осуществляет вращение промежуточного вала путем запуска ременной передачи с двумя шкивами трехступенчатого вида. На ременном валу расположена муфта фрикционного действия, которая осуществляет сцепление. Муфта начинает свою работу после включения рычага в вилку. Такой способ запуска дает возможность начать работу и выключить станок, без толчков, таким образом, предотвращая обрывы провода. Далее посредством зубчатой пары начинает вращаться шпиндель с на котором закреплен каркас. Уже посредством шпинделя происходит запуск виткового счетчика, и провода укладываются в витки специальной деталью, которая называется водилом.



Намоточный станок — характеристики



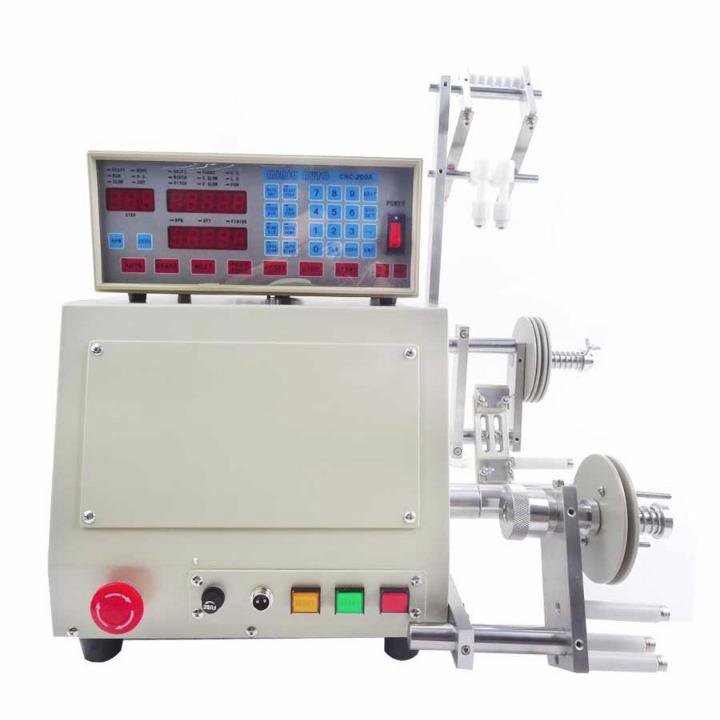

Станок может быть настроен на  любую допустимую ширину намоток. Достигается это посредством регулировки винта. На сегодняшний день, в эпоху современных технологий широко стали использоваться намоточные станки, которые оснащаются цифровым оборудованием для контроля качества намотки. А также устройствами, на которые крепятся изоляционные ленты. Такие станки работают автоматически, необходимо просто задать требуемую программу намотки. Намоточный станок весь процесс отработает сам, диспетчер просто будет отслеживать эффективность работы. Данные станки имеют функцию установки проводов по четырем позициям. Раскладчик производит намотку таким шагом, который задан программой.



У данных аппаратов имеется в арсенале запоминающее зарядное устройство, которое может сохранять все предыдущие заданные режимы и операции в блоке памяти, таким образом, не нужно каждый раз производит настройку и перепрограммирование намоточного станка, достаточно просто выбрать уже заданный режим. Выбор моделей и модификаций намоточных станков на сегодняшний день является достаточно обширным, каждое предприятие и любой пользователь найдет оптимальное для себя решение.



Намоточный станок СУН-1,8М

Срок доставки:

5 — 15 дней

Цена:

По запросу

Намоточный станок СУН-1,8М предназначен для рядовой намотки всех видов открытых катушек, в том числе секционных, пирамидальных и других электрических катушек проводом 0,02. ..1,8 мм.

Конструктивное исполнение

Станок СУН-1,8М — это модернизированное исполнение СУН-1,8.

Отличающимися особенностями является конструкция раскладчика ( на основе зубчатого ремня вместо зубчатой рейки ) и система управления — на основе новой версии контроллера.

Станок поддерживает обновление программного обеспечения через СОМ порт, последние версии которого можно загрузить. Там же можно получить техническую документацию, поставляемую со станком.

Технические характеристики

Параметр	Значение
Диапазон наматываемых проводов, мм	0,02…1,8
Максимальная ширина намотки, мм	220
Максимальный диаметр намотки, мм	240
Максимальный статический крутящий момент, Нм	6
Максимальная скорость вращения, об/мин	6000
Регулирование скорости вращения	програмно и педальным регулятором
Дискрета отсчета положения шпинделя, виток	1/16
Максимальный шаг раскладки, мм	9,99
Максимальное число индицируемых витков, шт	99 999
Количество программ намотки, хранящееся в энергонезависимой памяти, шт	999
Максимальное количество строк (элементарных катушек), в одной программе намотки, шт	99
Потребляемая мощность, Вт	1000
Напряжение питания, В	220
Габаритные размеры станка, мм	720 х 440 х 390
Масса, кг	59

Особенности:

• автономный привод раскладчика, на базе шагового двигателя, позволяющий осуществлять независимые от шпинделя перемещения, например, перевод провода между секциями;
• электромагнитный тормоз;
• вращение шпинделя, как против, так и по часовой стрелке;
• высокая точность останова шпинделя;
• возможность намотки как простых катушек («от упора — до упора»), так и сложнейших с применением практически неограниченных возможностей системы диалогового программирования, когда можно задать широкий ряд дополнительных параметров, позволяющих, например, производить закрепление выводов на радиальный штырь;
• удобные и функциональные дисплей и клавиатура;
• применение современных контроллеров, частотных преобразователей значительно упростило электрическую схему и соответственно повысило надежность СУН-1,8М .
• интерфейс для записи / чтения программ намотки на компьютер РС при помощи СОМ-порта;
• программное обеспечение для РС, позволяющее программировать параметры катушек и эмулировать процесс их намотки на компьютере;
• возможность задания для одного цикла намотки до 4 скоростей вращения, а также интенсивности разгона-торможения шпинделя;
• ввод (с клавиатуры, компьютера) и редактирование до 999 программ намотки, которые сохраняются в памяти даже при отключении напряжения питания;
• функция «электронная линейка» незаменима для измерения реальных координат раскладчика;
• оперативное меню — функция сохранения всех параметров намотки с возможностью возобновления намотки изделия после выключения станка СУН-1,8М ;
• встроенная система самодиагностики аварийных и некорректных ситуаций;
• простота и надежность в работе, программировании и обслуживании.

Специальные и специальные намоточные машины

Перейти к содержимому

Благодаря 40-летнему опыту в области намотки, компания REELEX поставляет оборудование для намотки и намотки по индивидуальному заказу для различных областей применения.

Способности

Примеры

Намотчик торпед Д-510А

40 лет опыта наматывания и намотки.

Из-за уникальной природы ветра в виде восьмерки REELEX наши инженеры накопили обширные знания и опыт в области натяжения, точности и систем управления. Этот опыт был использован в различных специальных проектах, от военных приложений до удаленных транспортных средств, нефти и газа и многого другого.

Начало применения в военных целях.

Компания REELEX начала свою деятельность с производства упаковочных кабелей для применения на поле боя. Еще в 1960-х и 1970-х годах REELEX оттачивал свою технологию на «боевом рюкзаке» — рюкзаке, вмещающем до 500 м кабеля связи. Перенесемся в сегодняшний день, и REELEX предлагает консультации и опыт для различных военных и гражданских проектов.

Не просто скручивание в виде восьмерки.

В то время как REELEX фокусируется на намотке и упаковке в виде восьмерки, мы предоставили широкий спектр индивидуальных и специальных проектов, многие из которых используют другие методы намотки.

Некоторые прошлые проекты включают:

• Прокладка судовых кабелей для нефтегазовой отрасли
• Проекты по упаковке оптоволоконных кабелей внутри и вне помещений
• Упаковка сварочной проволоки
• Ракета и торпеда с проводным наведением проектов
• Сейсморазведка и нефтегазовая промышленность Проекты спуска вниз скважины для сейсморазведки и нефтегазовой промышленности

Разработка и производство станков по индивидуальному заказу

REELEX может спроектировать и изготовить намоточный станок по индивидуальному заказу, соответствующий вашим требованиям, вместе с необходимым вспомогательным оборудованием для его работы. Свяжитесь с нами с вашим индивидуальным приложением и позвольте нам понять это для вас.

Технология поперечной намотки

Опыт REELEX в области точной намотки позволил нам разработать различные методы многослойной намотки с высокой плотностью, в результате чего получаются чрезвычайно плотные автономные катушки. Эта технология позволяет пользователю указать количество кроссоверов и производит змеевик, не требующий фланцев.

Прецизионная намотка REELEX Winds

Опыт REELEX в области точной намотки, особенно полезный для изделий малого диаметра, таких как волоконно-оптические или другие тонкие нити, позволяет использовать технологию намотки в виде восьмерки для различных специальных применений.

Из-за соглашений о неразглашении большая часть изготовленных нами на заказ изделий и оборудования не может быть показана. Тем не менее, вот несколько примеров того, что мы можем вам показать.

D-510A использует нашу технологию намотки высокой плотности для производства катушек из медных или волоконно-оптических кабелей, используемых для наведения торпед или других снарядов.

Намоточный станок Д-510А представляет собой узкоспециализированный намоточный станок, производящий многократную универсальную намотку. Это полностью автономная машина, включающая в себя отдачу, управление танцором/натяжением и прием.

Эта высокоточная машина производит чрезвычайно плотные, самонесущие рулоны идеально цилиндрической формы. Затем эти катушки могут быть удалены изнутри или снаружи катушки.

D-510A изначально был разработан для военных применений, требующих плотных проволочных пакетов и плавного выхода из центра катушки.

Однако следует отметить, что этот тип катушки не использует технологию REELEX и, таким образом, создает скручивание или «штопор» в продукте во время выплаты.

Эти типы катушек обычно используются в торпедах и ракетах как способ упаковки длинных кабелей управления.

Самонесущая катушка

D-510A представляет собой универсальную машину, производящую самонесущую катушку высокой плотности. Сцепляющиеся края рулона переплетаются с продуктом, что устраняет необходимость в фланцах.

Конструкция «все в одном»

D-510A имеет отдачу, танцор и приемную часть на одной раме. Траверса использует датчик для постепенного перемещения направляющей трубки от поверхности катушки по мере ее увеличения.

Уникальная технология намотки

Что отличает D-510A от других намоточных машин, так это то, что изделие размещается непосредственно на поверхности катушки. Это означает, что между краем направляющей трубки и поверхностью катушки почти нет расстояния; что приводит к чрезвычайно плотным, высокоточным катушкам.

Технические характеристики

Технические характеристики
Максимальное число оборотов шпинделя	150
Ширина траверсы	от 40 до 450 мм (от 1,6 до 17,7 дюйма)
Максимальный диаметр рулона	450 мм (17,7 дюйма) макс.
Оправка (внутренний диаметр катушки)	78 мм (3,07 дюйма), стандартно, доступны нестандартные размеры.
Коэффициент максимальной плотности	92%
Круглый провод	0,5–7,0 мм (0,020–0,270 дюйма)
Возможность плоской проволоки	0,5 x 1,35 до 0,9x 1,55 мм (от 0,020 x 0,050 до 0,035 x 0,061 дюйма)
Встроенная отдача	Да, на раме
Цены — Машина	Запросите, пожалуйста,

Ссылка для загрузки страницы Перейти к началу

Полное руководство по намоточным машинам | Что это такое

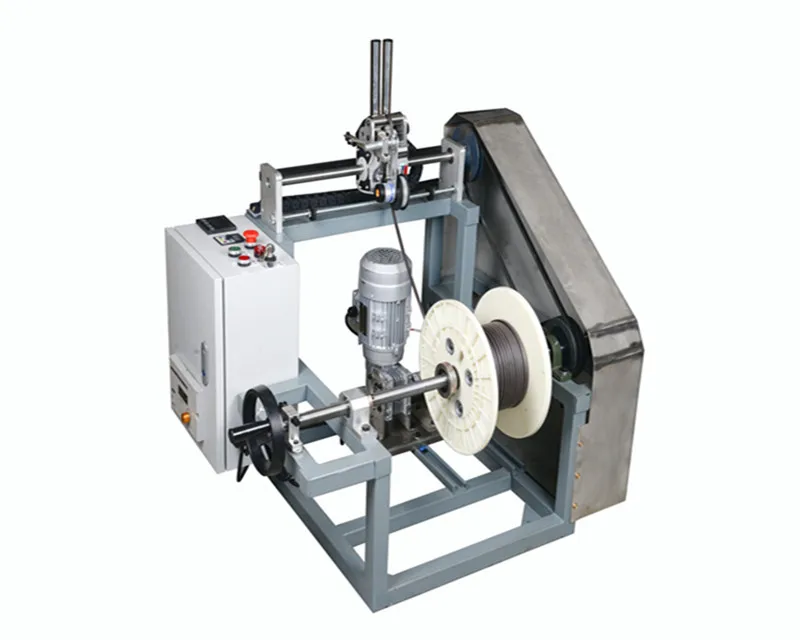

Что такое намоточный станок?

Компании, работающие в текстильной и бумажной промышленности, часто используют в своей повседневной работе огромные катушки с материалом.

Но как огромное количество материала попадает на катушку? Ответом является намоточная машина, которая может быстро намотать ткань, бумагу, веревку, шнур, пряжу, проволоку, ленту, веревку, шпагат, нить, проволоку и другие материалы на катушку промышленного размера по мере необходимости.

Продолжайте читать, чтобы узнать больше о различных типах намоточных машин, характеристиках намоточных машин и лезвиях, необходимых для использования с намоточными машинами.

Посмотрите, как работает намоточный станок:

Вышеприведенное видео взято с этого канала YouTube и демонстрирует автоматический револьверный перемотчик MTorres Torres.

Типы намоточных машин

Учитывая множество различных применений намоточных машин, вы можете выбрать различные типы, когда хотите инвестировать в намоточную машину.

Как правило, большинство намоточных машин классифицируются по типу наматываемого или наматываемого материала. Например, вы можете найти следующие типы намоточных машин:

• Машины для намотки катушек
• Машины для намотки бумаги
• Машины для намотки пленки
• Машины для намотки каната
• Машины для намотки фольги

В некоторых случаях намоточные машины подразделяются на категории в зависимости от того, как они работают. Вы можете найти следующие типы намоточных машин, которые классифицируются таким образом:

• Намоточные машины с консольной револьверной головкой
• Намоточные машины кареточного типа
• Намоточные машины с валом и без вала

То, что вы видите выше, является лишь примером различных типов намоточных машин, включая некоторые из наиболее распространенных и популярных типов. Мир намоточных машин гораздо более обширен, и вы часто можете найти специализированные намоточные машины, которые предназначены для выполнения любой задачи, которую вам нужно решить.

Особенности намоточной машины

Как и многие промышленные машины, различные типы намоточных машин имеют различные функции. Вот некоторые из самых популярных и полезных функций намоточного станка:

• Обнаружение обрыва полотна : Многие промышленные намоточные машины оснащены датчиками, которые контролируют наматываемый материал. Многие из этих датчиков работают, направляя луч света на материал и определяя, отражается ли свет обратно.
• Автоматическая инициация сварки : Функции автоматического сращивания используются для создания чистых срезов без нахлеста. Как правило, функции автоматического сращивания используются для повышения производительности, контроля качества и сокращения отходов.
• Замена рулона : Функции смены рулона позволяют пользователям устанавливать максимальный диаметр для намотки. Как только этот максимальный диаметр будет достигнут, функция смены рулона заменяет полную катушку на новую.
• Отрезной нож с приводом : Отрезной нож с приводом приводит в действие лезвие, чтобы аккуратно обрезать конец материала, когда катушка достигает максимального диаметра.
