Универсальный круглопильный станок Ц6-2 (К)

Поставщик: Россия Станок предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов.

Модель Ц6-2 (К)

на складе диаметр пилы: 400 мм; высота пропила: 120 мм; литой стол: 1115х900 мм; установленная мощность: 4кВт

Общая информация о круглопильном станке Ц6-2 (К)

Станок предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик).

Преимущества

Конструктивные особенности станка Ц6-2(К):
  • Станина – литая, коробчатой формы;
  • Торцовочная каретка служит для поперечной и угловой распиловки длинномерных заготовок;
  • Жёсткая система фиксации заготовок во время распиловки.
  • Упор, расположенный на каретке, позволяет производить обработку в «размер» партию заготовок одновременно.
  • Безопасность работы на станке обеспечивается:

  • ограждением пильного диска, с патрубком для отсоса опилок, стружки;
  • когтевыми упорами, смонтированными совместно с ограждением пильного диска предотвращающих выброс заготовки.
  • «закрытостью» вращающихся и опасных элементов станка внутри станины.
  • Технические характеристики круглопильного оборудования Ц6-2 (К)

    Наименование характеристики Значение характеристики
    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм. 600
    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм. 600
    3. Наибольшая толщина распиливаемого материала, мм. 150
    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм. 10х20
    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм. 400/50
    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм. 180/40
    7. Номинальная частота вращения режущего инструмента, об/мин. 2860
    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм: 1180х1000
    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм: 680х580
    10. Наибольший ход каретки, мм. 1110
    11. Уровень рабочей поверхности стола от пола, не менее, мм. 790
    12. Габаритные размеры станка, (длина х ширина х высота), мм: 1790х1900х1240
    13. Масса станка, кг. 650
    Характеристика электрооборудования
    14. Количество электродвигателей на станке, шт. 1
    15. Мощность электродвигателя, кВт.
    4
    16. Синхронная частота вращения электродвигателя, об/мин. 3000
    Данные для эксгаустерной системы
    Расход воздуха не менее, м3/ч; 1000
    Скорость воздуха в выходном патрубке, м/с; 20
    Коэффициент аэродинамического сопротивления 3
    Внимание! В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по телефонам +7 495 7274196 или 8-800-5555-100

    imperialmaster.ru

    Универсальный круглопильный станок Ц6-2 (К)

    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм.600
    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм.600
    3. Наибольшая толщина распиливаемого материала, мм.150
    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм.10х20
    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм.400/50
    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм.180/40
    7. Номинальная частота вращения режущего инструмента, об/мин.2860
    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм:1180х1000
    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм:680х580
    10. Наибольший ход каретки, мм.1110
    11. Уровень рабочей поверхности стола от пола, не менее, мм.790
    12. Габаритные размеры станка, (длина х ширина х высота), мм:1790х1900х1240
    13. Масса станка, кг.650
    Характеристика электрооборудования
    14. Количество электродвигателей на станке, шт.1
    15. Мощность электродвигателя, кВт.4
    16. Синхронная частота вращения электродвигателя, об/мин.3000
    Данные для эксгаустерной системы
    Расход воздуха не менее, м3/ч;1000
    Скорость воздуха в выходном патрубке, м/с;20
    Коэффициент аэродинамического сопротивления3

    www.intervesp-stanki.ru

    Универсальный круглопильный станок Ц6-2

    Станок Ц6-2 (К) предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик).

    Конструктивные особенности станка Ц6-2(К):

    • Станина – литая, коробчатой формы;

    • Торцовочная каретка служит для поперечной и угловой распиловки длинномерных заготовок;

    •  Жёсткая система фиксации заготовок во время распиловки.

    • Упор, расположенный на каретке, позволяет производить обработку в «размер» партию заготовок одновременно. Безопасность работы на станке обеспечивается:

    • ограждением пильного диска, с патрубком для отсоса опилок, стружки;

    • когтевыми упорами, смонтированными совместно с ограждением пильного диска предотвращающих выброс заготовки.

    • «закрытостью» вращающихся и опасных элементов станка внутри станины.

    Технические характеристики Ц6-2 (К):

    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм.

    600

    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм.

    600

    3. Наибольшая толщина распиливаемого материала, мм.

    150

    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм.

    10х20

    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм.

    400/50

    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм.

    180/40

    7. Номинальная частота вращения режущего инструмента, об/мин.

    2860

    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм:

    1180х1000

    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм:

    680х580

    10. Наибольший ход каретки, мм.

    1110

    11. Уровень рабочей поверхности стола от пола, не менее, мм.

    790

    12. Габаритные размеры станка, (длина х ширина х высота), мм:

    1790х1900х1240

    13. Масса станка, кг.

    650

    Характеристика электрооборудования



    14. Количество электродвигателей на станке, шт.

    1

    15. Мощность электродвигателя, кВт.

    4

    16. Синхронная частота вращения электродвигателя, об/мин.

    3000

    Данные для эксгаустерной системы



    Расход воздуха не менее, м3/ч;

    1000

    Скорость воздуха в выходном патрубке, м/с;

    20

    Коэффициент аэродинамического сопротивления

    3



    Позиция 37811:

    Год выпуска: 1980.
    Состояние: в хорошем рабочем состоянии; с кареткой.
    Местонахождение: Тверская обл.
    Цена: по запросу.



    Позиция 12201:

    Состояние: в хорошем рабочем состоянии.
    Страна происхождения: Россия.
    Местонахождение: г.Тверь
    Цена: по запросу.

    Универсальный круглопильный станок Ц6-2

    Позиция 185127:

    Год выпуска: .
    Состояние: отличное.

    Страна происхождения: Россия.
    Местонахождение: Тверская обл.
    Цена: по запросу.

    Универсальный круглопильный станок Ц6-2Универсальный круглопильный станок Ц6-2 Показать больше

    tech-trade.ru

    Круглопильный станок Ц6-2М1 - Станкофф.RU

    Назначение:

    Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым столом и механизмом поворота пилы под углом 0-45 градусов. Оборудован электродинамическим торможением. Применяется в столярно-строительном и мебельном производстве.

    Опции:

    На станке может быть установлен автоподатчик.

    Схема обработки:



    Техническая характеристика
    Наибольшая толщина распиливаемого материала, мм120
    Наибольшая ширина распиливаемого материала, мм (по линейке)600
    Диаметр дисковой пилы, мм350
    Посадочный диаметр пилы, мм30(50*)
    Размер рабочей поверхности стола, мм1200х900
    Размер рабочей поверхности торцовочной каретки. мм350х400
    Частота вращения пилы, мин-13400
    Наибольший подъем пилы, мм80
    Способ подачи заготовокручная
    Масса станка, кг490
    Род тока питающей сетиПеременный трехфазный
    Частота тока, Гц50
    Напряжение питающей сети, В380
    Мощность привода, кВт4
    Габаритные размеры станка (длина х ширина х высота), мм1680 х 1400 х  900



    Отзывы о Круглопильном станке Ц6-2М1


    Пока нет отзывов на данный товар.


    Оставить свой отзыв

    Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

    В отзывах запрещено:
    Использовать нецензурные выражения, оскорбления и угрозы;
    Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
    Писать отвлеченные от темы и бессмысленные комментарии.

    Информация не касающаяся товара будет удалена.

    www.stankoff.ru

    Круглопильный станок Ц6-2ИТ по низкой цене, описание с техническими характеристиками. Интервесп

    Общая информация о круглопильном станке Ц6-2ИТ

    Станок предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов. Станина станка - жесткая стальная конструкция коробчатой формы. Сверху установлен шлифованный рабочий стол. На столе крепится направляющая линейка усиленной конструкции, ограждение пилы с патрубком для стружкоотсоса и когтевой защитой от обратного выброса заготовки. Внутри станины на подмоторной плите расположен эл/двигатель и шпиндельный узел с увеличенным числом оборотов для пиления твердосплавными пилами. С помощью механизма подъема осуществляется регулировка выступания пильного диска на рабочем столе. Для распиловки заготовок поперек волокон и под углом служит торцовочная каретка с увеличенным ходом. Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки. На каретке установлена направляющая линейка.

    Технические характеристики круглопильного оборудования Ц6-2ИТ

    Наибольшая ширина распиливаемого материала, мм

    600

    Наибольшая толщина обрабатываемого материала, мм

    100

    Размеры основного литого стола, мм

    1100х810

    Размер торцовочной каретки, мм

    600х500

    Ход торцовочной каретки, мм

    1500

    Диаметр пилы, мм

    400х50

    Наибольший подъем пилы, мм

    125

    Частота вращения пилы, об/мин

    4 100

    Мощность э/двигателя (увеличена с 4,0 кВт)

    5,5 кВт

    Габариты, мм

    2010х2200х1130

    Масса,кг

    480

    Универсальные автоподатчики

    Предназначен для автоматической подачи заготовок в зону резания.

    Автоподатчики для круглопильных станков

    Заточные станки для дисковых пил

    Cтанок предназначен для заточки дисковых пил с твердосплавными напайками по боковым граням в ручном режиме.

    Станок предназначен для заточки круглых дисковых пил диаметром 120-170 мм с частотой вращения круга 2800 об/мин.

    Межстаночная механизация

    Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)

    Устройство поштучной выдачи доски имеет раму из сварного швеллера.

    Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.

    Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций

    Внутрицеховая система аспирации

    Промышленные аспирационные установки компании High Class Machinery разработаны с учетом мировых стандартов и требований, с учетом высокой производительности в сочетании с низким потреблением электроэнергии. Так, например аспирационная система модели HCM 2500 имеет производительность 2500м³/час, а мощность двигателя составляет всего 1,5кВт, что на 1,0 кВт меньше чем у аналогичных моделей. А модель HCM 11000-6U оснащенная двигателем мощностью 3,75кВт имеет производительность 11 000м3ч и скорость потока воздуха 43м/с.

    Рециркуляционные пылеулавливающие аппараты ФЦ-4000, ФЦ-8000, ФЦ-12000предназначены для очистки воздуха от сухой неслипающейся пыли и стружки.

    Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для от- соса и очистки воздуха от сухой неслипающейся пыли и стружки.

    Установки предназначены для удаления стружки, пыли. Также используется для удаления стружки при производстве пластиковых, алюминиевых дверей и для окон.

    Оборудование для централизованных систем аспирации

    Пилы дисковые с твердосплавными напайками

    Продажа круглопильного оборудования – пожалуйста, уточняйте наличие товара на складе. Информация о круглопильном станке размещенная на этом сайте не является публичной офертой.

    Производитель оставляет за собой право изменять технические характеристики оборудования


    Автор - ИНТЕРВЕСП,
    дата публикации 23.12.2011 12:54, дата последнего изменения 23.12.2011 12:54.
    intervesp-stanki.ru © 2002-2018 Все права защищены.
    Публикация разрешена с письменного разрешения автора.

    Задать вопрос менеджеру

    www.intervesp-stanki.ru

    Ц6-2Д Станок круглопильный с торцовочной кареткой

    Предназначен для продольной и поперечной распиловки древесины, раскроя под углом досок, брусков, мебельных щитов, листовых древесных материалов.

    - Все основные узлы станка смонтированы на литой станине, столе и подвижной каретке;
    - Каретка станка имеет увеличенный ход и широкий поддерживающий стол;
    - Надежность конструкции, простота настроек и безотказность в работе.

    ПАРАМЕТР ЗНАЧЕНИЕ
    Толщина обрабатываемого материала, мм. 100 (при продольном пилении)
    130 (при поперечном пилении)
    Ход торцовочной каретки, мм. 1540
    Размеры основного стола (L x B), мм. 1200 х 870
    Размеры торцовочной каретки (L x B), мм. 840 х 570
    Диаметр пилы (пил), мм. 500
    Посадочный диаметр шпинделя, мм. 50
    Частота вращения пильного диска, об/мин. 2900
    Наибольшее вертикальное перемещение пилы, мм 120
    Мощность привода главного движения, кВт 4
    Необходимая производительность вытяжного устройства, м3/час 950
    Напряжение питания, В 380
    Габаритные размеры (LxBxH), мм. 2000 х 1720 х 1240
    Масса, кг. 850

    belctanko.ru

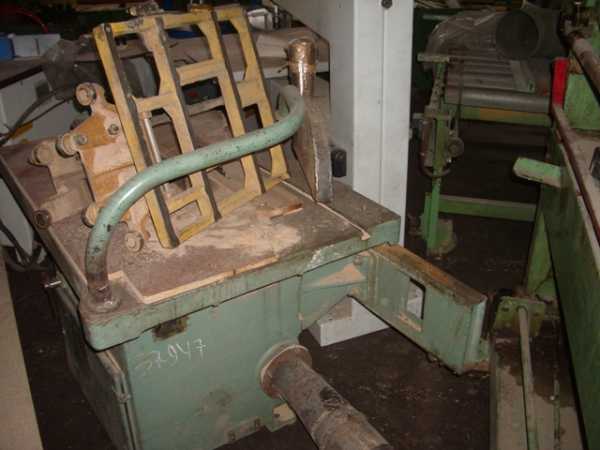

    Станок круглопильный Ц6 (циркулярка) - СКМ

    Станок круглопильный Ц6 (циркулярка)

    Состояние: отличное

    Цена: 25 000 руб

    Круглопильный (циркулярный) станок Ц-6 предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов.


    Отличительные особенности:

    • Массивная чугунная литая станина станка коробчатой формы;
    • Сверху установлен чугунный литой рабочий стол;
    • Направляющая линейка крепится на столе;
    • Суппорт с приводом и механизм регулировки степени выступания пильного диска над столом станка расположен внутри станины на подмоторной плите.

    Применяется в столярных цехах малой и средней производительности.



         Дополнительно станок может быть оснащён режущим инструментом - дисковыми пилами.

         Данный станок проверен техническими специалистами нашей компании и находится в нормальном рабочем состоянии.

    Стандартная комплектация:

    • Станок в сборе;
    • Упорная линейка для выставления размера выпиливаемой заготовки;
    • Дисковая пила (установлена на станке).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Максимальная толщина распиливаемого материала, мм 100
    Максимальная ширина распиливаемого материала при базировании материала на столе станка по направляющей линейке, мм 700
    Размеры основного стола, мм 1100 х 850
    Диаметр дисковой пилы, мм 400
    Диаметр вала, мм 50
    Частота вращения пильного диска, об/мин 3900
    Мощность эл/двигателя, кВт 4,0
    Габаритные размеры, м 1,7х1,28х1,15
    Масса, кг 550

    skm.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
