Как сделать кромкообрезной станок своими руками?

Облицовка кромок деталей мебели является важным этапом ее производства. Качественные кромки помогают защитить материал, будь то дерево или фанера, от различного негативного воздействия, а также придают ему красивый и законченный вид.

Любое нормальное предприятие, занимающееся изготовлением мебели, обязано иметь оборудование для облицовки кромок. Для этого существует специальный агрегат, который так и называется – кромкооблицовочный станок.

Если у вас есть свое небольшое производство или вы просто мастер одиночка, изготавливающих различные изделия из дерева, то вам не обязательно растрачиваться и покупать такое приспособление. Его относительно несложно сделать и собственноручно, потратив немного времени и усилий. Самодельный кромкооблицовочный станок будет выполнять свою задачу ничуть не хуже заводского агрегата, но обойдется владельцу существенно дешевле.

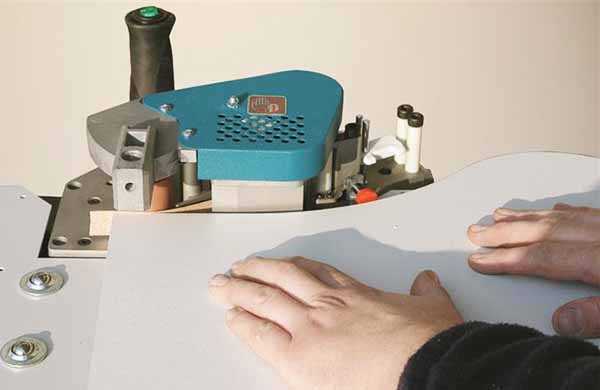

Принцип работы кромкооблицовочного станка и некоторые варианты устройства

Данный аппарат широко используется как в частных мастерских, так и в промышленных масштабах. В качестве рабочего материала для украшения деревянных изделий можно использовать:

  1. Бумагу.
  2. Шпон.
  3. Меламин.
  4. ПВХ.

Типичная ширина облицовки составляет приблизительно 2-5 сантиметров, а толщина может варьироваться в пределах 0,4-3 миллиметра.

Суть действия аппарата состоит в том, что через него пропускается облицовочный материал, на который с помощью специальных роликов наносится клей. Важно подобрать нормальную температуру, при которой схватывание клея будет наиболее качественным.

Далее к устройству подносится нужная деревянная деталь и по ее кромке приклеивается подготовленная лента. Происходит это очень просто – нужно всего лишь провести аппарат вдоль дерева, слегка его прижимая.

Конечно, если речь идет о том, чтобы сделать кромкооблицовочный станок своими руками, то он вряд ли будет некоторые продвинутые функции заводского изделия, к примеру, прогрев клея. Хотя вполне несложно организовать даже и этот механизм – просто понадобится немного больше терпения и времени.

Что касается разновидностей рассматриваемого аппарата, то выделяют такие варианты:

  • Для работы с криволинейной кромкой. Обычно здесь используется ручная подача материала, так как мастеру нужно вовремя подстраиваться под очередной изгиб на детали и спешить за автоматической лентой точно не получится.
  • Для прямолинейной обработки. Такие изделия, как правило, имеют автоматическую подачу. Именно они чаще всего используются на массовом производстве мебели или других вещей из древесины.

Типичная конструкция

Чтобы изготовление кромкообрезного станка своими руками прошло успешно, нужно ознакомиться с типичной конструкцией подобного агрегата.

Система подачи облицовки состоит из рулона, гильотины и специальных роликов. Также предусмотрен специальный магазин, куда подается начало ленты. Она протягивается роликами до самой детали, которую нужно обработать, по пути покрываясь слоем подходящего клея, разогретого до нужной температуры.

Упомянутые ролики должны иметь регулируемую скорость оборотов, только так можно организовать оптимальную скорость подачи ленты. Гильотина нужна для того, чтобы обрезать материал на нужной длине. Обрезка происходит как в автоматическом, так и ручном режиме, в зависимости от типа устройства и его задач. Обрезка настраивается таким образом, чтобы оставалось приблизительно 25-30 миллиметров припуска.

Есть некоторые типы облицовочных материалов, которые сразу идут уже с нанесенным на них клеем. В таком случае достаточно их разогреть перед использованием. Если этого нет, то клей содержится отдельно в специальной ванночке. Ее температура принимает типичные значения в 150-200 градусов Цельсия.

Прижим между деревянной деталью и облицовкой выполняется специальным опорным роликом, хотя их может быть и несколько. Делая самодельный кромкооблицовочный станок, можно вполне обойтись и одним таким элементом, добавляя нужное усилие своей физической силой.

Видео: Самодельный кромочный станок.

Как сделать аппарат самому

Так как рассматриваемые агрегаты имеют довольно большую стоимость на рынке, многие мастера готовы потратить некоторое время на их изготовление собственноручно. В принципе, этого варианта тоже будет вполне достаточно для нормальной работы, но здесь придется больше внимания уделять технике безопасности и использовать устройство очень аккуратно.

Для начала, нужно обзавестись необходимыми компонентами. В стандартную комплектацию входит:

  1. Узел автоматического обрезания облицовки.
  2. Узел регулировки оборотов вращение роликов, подающих ленту, хорошо, если оно оборудовано специальным индикатором.
  3. Место для нагрева клея, какой-либо терморегулятор.
  4. Узел подачи ленты для клейки.
  5. Направляющие, которые помогут нормально зафиксировать обрабатываемую деталь.

Если вы запаслись всем необходимым, то можно приступать к сборке. Конечно, ничто не мешает немного отойти от принятой комплектации и добавить какой-нибудь свой дополнительный узел, который поможет сделать аппарат более удобным и функциональным.

Давать какие-либо конкретные советы по сборке очень сложно, ведь нельзя предугадать, какие детали человеку удастся найти и как он ими распорядится. Главное, что нужно сделать – просмотреть типичную схему устройства агрегата и соединить указанные комплектующие в правильном порядке. Сначала заправка материала для облицовки, потом его протяжка с нанесением клея, дальнейшая доставка до деревянного изделия и наклейка.

В качестве заключения стоит отметить, что сделать кромкооблицовочный станок своими руками будет по силам любому человеку, имеющему опыт работы с механизмами, элементарной электроникой и инструментами. Немного фантазии – и вы получите желаемое.
