Копировально фрезерный станок по дереву своими руками
Очень часто возникает потребность сделать точную копию определенной детали из различных материалов.
В производственных условиях для этого применяется особый копировальный станок по дереву и металлу. Устройство данного типа очень легко изготовить самостоятельно, используя простые материалы. Преимуществом такого копировально-фрезерного станка считается высокая производительность. Если сделать все правильно за короткий промежуток времени можно получить много качественных деталей, которые ничем не будут отличаться от исходного образца.
Содержание
- Общее описание оборудования
- Особенности работы агрегата
- Разновидности фрезерных установок с функцией копирования
- Конструкция самодельного станка
- Некоторые советы при изготовлении станка своими руками
Общее описание оборудования
Предназначение копировально-фрезерных станков по дереву – обработка различных деталей как по объему, так и в плоскости. Их принцип работы в чем-то схож с агрегатами с ЧПУ. Если обработке подвергаются образцы из дерева, тогда при помощи фрезерования станками данного типа можно достигнуть следующего:
- воспроизвести любые орнаменты;
- нанести на поверхность заготовки нужную надпись;
- произвести гравировку фасонных профилей;
- получить сложные объемные заготовки с множественными мелкими деталями, которые размещены в разных плоскостях.
Обработка деталей на станке
Фрезерно-копировальный агрегат, которые работает с деревянными деталями, чаще всего применяется для производства мебели. Он помогает создать все необходимые декоративные элементы, чего сложно добиться другим способом.
Особенности работы агрегата
Фрезерный станок по металлу или по дереву работает с применением следующих правил:
- в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
- между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
- в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
- в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.
Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.Разновидности фрезерных установок с функцией копирования
Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:
- агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
- копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
- устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
- агрегаты с разной схемой подачи – механической, гидравлической, электрической;
- установки фотокопировального типа.
В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:
- настольными, где закрепление заготовки происходит механически;
- стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
- стационарными с пневматическими прижимами и трехшпиндельной головкой.
Конструкция самодельного станка
Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:
- рабочая поверхность, которая подойдет по размерам;
- несущая рама, которая обеспечит стойкость агрегата во время работы;
- узел, необходимый для установки фрез.
При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.
Фрезерная головка
Некоторые советы при изготовлении станка своими руками
Самодельный копировальный станок не отличается точным управлением, что приводит к снижению качества изготовленных с его помощью деталей. Особенно ярко проявляются все недочеты при смене направления фрезы или во время активной работы агрегата, что сопровождается вибрацией во всей плоскости конструкции. Устранить данные дефекты практически нереально. Поэтому рекомендуется создавать узкопрофильные агрегаты, которые направлены на обработку только каких-то одних деталей.
Также во время изготовления самодельного копировального станка следует обращать внимание на вес и габариты обрабатываемых деталей. Чем они больше, тем массивнее должна быть несущая рама оборудования. Это позволит поглотить все образовавшиеся вибрации и обеспечит достаточный запас прочности, что сделает созданный станок своими руками долговечным и надежным.
Чтобы обработка деталей из дерева происходила качественно, следует позаботиться о достаточной мощности двигателя.
Если она будет составлять 150-220 Вт, тогда обеспечить нужную скорость вращения фрезы не составит труда.Также необходимо не забывать, что узел, который соединяет фрезу с копирующим щупом, должен быть прочным и надежным. Очень важно, чтобы их плоскость и поверхность рабочего стола полностью совпадали. В результате созданная конструкция жестко устанавливается на несущей раме. Также она должна свободно перемещаться по рабочей поверхности во всех нужных направлениях.
Используя такие советы очень легко собственноручно создать копировальный станок. Но следует не забывать, что его область применения ограничена. Если требуется обработка деталей разного типа и размера, лучше приобрести универсальное оборудование, которое изготовлено в заводских условиях.
..

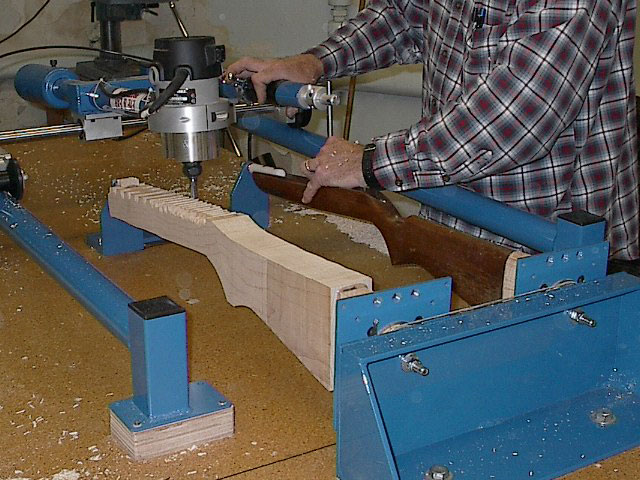

Теперь вы можете быстро и точно дублировать практически любую фигуру.

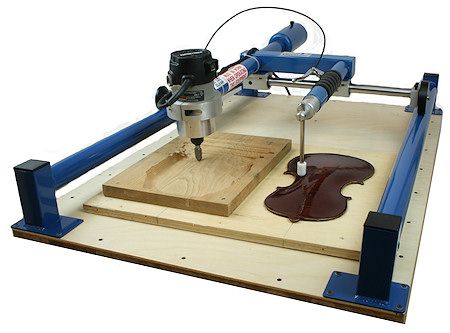

Запатентованная конструкция Gemini представляет собой чрезвычайно жесткую конструкцию, позволяющую производить дубликаты, не имеющие себе равных среди хлипких конкурирующих резчиков.
Баланс идеален, что обеспечивает точное управление маршрутизатором. Резной станок Gemini создает точную копию детали, требующую лишь незначительного шлифования, чтобы подготовить древесину к отделке.
Эти инструменты разработаны для удовлетворения строгих потребностей профессионального мастера, сохраняя при этом простоту использования. Являетесь ли вы
эти инструменты облегчат вашу работу опытному сборщику инструментов или простому владельцу инструментов.
с. с регулируемой скоростью
с. с регулируемой скоростью
Передняя и задняя бабки из литого алюминия
поворотное приспособление. (2) Т-образные дорожки. Должен крепиться к столу.
В комплекте регулируемая монтажная рама.
