Копировально-фрезерный станок | Классификация и принцип работы фрезерных станков

Дата публикации: 21/09/2022

Копировально-фрезерный станок относится к производственному оборудованию для выпуска мелкосерийных изделий с высоким уровнем повторяемости. Принцип работы и устройство сходны с фрезером, который обрабатывает детали и заготовки вращающимся инструментом при подаче и изменении угла расположения. В станке могут использоваться фрезы различных форм и несколько вариантов организации подачи инструмента к заготовке. В отличие от обычного фрезера, копировальный станок воспроизводит заданную деталь по шаблону с определенной точностью.

Содержание
  1. Устройство копировально-фрезерных станков
  2. Применение копировально-фрезерных станков
  3. Принцип работы копировально фрезерных станков
  4. ЧПУ в копировально-фрезерных станках и ОЦ
  5. Классификация оборудования и принцип выбора

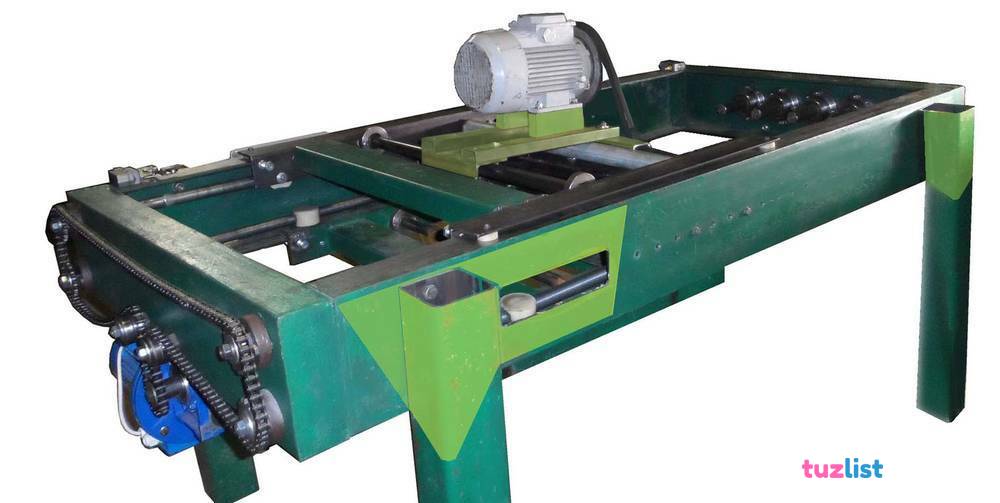

Устройство копировально-фрезерных станков

Воспроизведение образца детали производится методом механического копирования шаблона или считывания модулем ЧПУ, связанным с исполнительными механизмами.

Основные части устройства фрезеровального копира:

  • шпиндель с приводом для установки вращающегося инструмента (оснастки) и электродвигатель с блоком регулирования скорости вращения;
  • пантограф или копир, связывающий шпиндель с инструментом и палец щупа, непосредственно контактирующий с заготовкой;
  • приводы копира (пантографа) — электромеханические, гидравлические, шаговые для станков с ЧПУ;
  • релейно-управляющая группа, обеспечивающая точность перемещения копира и инструмента;
  • в зависимости от модели станок может быть оборудован фиксированным или поворотным столом для крепления и подачи детали;
  • в некоторых моделях применяются узлы и приводы для взаимного перемещения заготовки и инструмента в нескольких плоскостях.

За счет взаимодействия приводов и прочих частей оборудования происходит контакт заготовки и вращающейся фрезы, движения которой полностью воспроизводят контур шаблона в одной или нескольких плоскостях.

Применение копировально-фрезерных станков

Область применения фрезеров с копировальным устройством охватывает широкий горизонт возможностей и задач. Благодаря точности воспроизведения шаблона и высокой повторяемости оборудования на нем можно производить детали и заготовки из разных материалов от металла до пластика и фанеры.

Если используется копир с так называемым пантографом, то появляется возможность масштабирования заготовок, выпускаемых по общему шаблону. На производстве, где особое значение придается точности воспроизведения контуров деталей, этот вид оборудования считается наиболее эффективным. Основные области применения перечислить сложно из-за большого диапазона возможностей, но можно привести интересные примеры:

  • изготовление лопастей винтов для судов и летательных аппаратов;
  • выпуск контактов сложной конфигурации для систем промавтоматики и электроустановок;
  • производство небольших изделий бытового и промышленного назначения по шаблону — петель, задвижек, заготовок для режущих полотен и ручек ножей;
  • изготовление деталей мебели из фанеры, композита и металла;
  • производство штучных деталей автомобильных и лодочных моторов для восстановления, турбинных лопаток и седловин клапанов.

Принцип работы копировально фрезерных станков

Принцип копирования зависит от сложности и устройства модели. В простом варианте палец копира руками оператора перемещается по краю шаблона, а рамка с инструментом повторяет его движения.

Для изготовления объемных форм применяются более сложные устройства, в которых координаты отдельных точек могут быть загружены с шаблоны и чертежа в ЧПУ. Для домашнего или кустарного использования достаточно самодельного станка с диагонально подвижной рамкой. В промышленности отдается предпочтение моделям с приводами копира и многошпиндельными головками. Для воспроизведения торцевой части металлической, деревянной или композитной детали с нарезкой пазов подойдет станок с двумя координатными линиями Х и Y. Вертикальная ось добавляется в устройствах с подвижным поворотным столом и сложной траекторией подачи оснастки.

ЧПУ в копировально-фрезерных станках и ОЦ

Особо стоит отметить возможности применения копировально-фрезерных станков с ЧПУ. С внедрением систем управления производством DPA создается структура, позволяющая организовать работу группы станков и производственных линий, точность и темп взаимодействия которых в разы превышает ручное копирование по физическому шаблону.

Варианты применения ЧПУ при копировании заготовок фрезером:

  • копир проходит по шаблону, снятые при прохождении координаты точек обрабатываются и загружаются в память станка как готовый к воспроизведению образ;
  • в память модуля ЧПУ загружаются заранее снятые с шаблонов образы, оператор может выбрать нужный в соответствии с заданием;
  • в память модуля ЧПУ загружается обработанный и оцифрованный чертеж, по которому изготавливается пробный шаблон для последующего копирования;
  • для программирования и создания образов используется копировальное устройство, не связанное с исполнительным механизмом — образ шаблона грузится в систему и может быть передан на станок или группу станков для одновременной обработки.

Главным условием выполнения операций остается наличие шаблона, который признан соответствующим требованиям техусловий. Загрузка может быть организована с флеш-носителя, через порты интерфейса с ПК или выделенного копира. Использование ЧПУ позволяет компенсировать существенный недостаток копировальных станков — обычно техника тратит много времени на прохождение по контурам шаблона. При загрузке образа темп выполнения операций можно существенно повысить, обрабатывая сразу несколько заготовок с высокой скоростью.

Классификация оборудования и принцип выбора

Копировально-фрезерные станки принято классифицировать по нескольким признакам:

  • количество осей (плоскостей) копирования — станок плоскостной (двухмерный шаблон) или объемный;
  • устройство инструментального узла — количество шпинделей, возможность смены инструмента для выполнения разных операций;
  • тип копира — обычный для воспроизведения с точными размерами или пантограф для масштабирования;
  • возможности подачи — подвижность инструмента, наличие наклонного или поворотно-наклонного стола для сложных заготовок.

При выборе копировально-фрезерного станка важно учесть:

  • количество плоскостей (осей) копирования и позиционирования инструмента;
  • возможность обработки детали несколькими инструментами на одном блоке шпинделей;
  • возможность позиционирования заготовки за счет изменения положения стола;
  • типы приводов копира, пантографа, исполнительного механизма.

Все эти показатели непосредственно влияют на возможности работы и темп выпуска заготовок. К распространенным моделям принято относить копировально-фрезерные станки Griggio VFK-810, китайские МХ-5068, тайваньский Winner LH-1000. Брендов много, поэтому перечисление или создание ТОП-10 копировально-фрезерных станков не входит в наши задачи.

Станок вертикальный копировально-фрезерный 6520К | Станочный Мир

    Главная /
  1. Справочник
  2. Станки советские, российские, импортные — справочная информация
  3. Станки советские, российские, импортные — справочная информация
  4. Станок вертикальный копировально-фрезерный 6520К

Предназначен для обработки деталей с одной установкив позиционном и контурном режимах программного управления. На станке может производится сверление, знкование, развертывание отверстий получистовое и чистовое прямолинейное и контурное фрезерование

Технические характеристики станка 6520К

Параметр Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) Н
Длина рабочей поверхности стола, мм 630
Ширина стола, мм 250
Наибольшее перемещение по осям X,Y,Z, мм 500_200_275
ЧПУ
Пределы частот вращения шпинделя Min/Max, об/мин. 31,5 — 1600
Мощность, кВт 4
Габариты, мм 1580_1890_2085
Масса, кг 3400
Начало серийного выпуска, год 1978
Завод-производитель Львовский завод фрезерных станков, ОАО

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок вертикальный копировально-фрезерный 6520К по выгодной цене.

Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели 6520К производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию — Станок вертикальный копировально-фрезерный 6520К составляет:

  • новые станки   — 12 мес.,
  • после капитального ремонта — 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Если Вам необходимо купить Станок вертикальный копировально-фрезерный 6520К звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 276-70-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок вертикальный копировально-фрезерный 6520К звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

Популярные модели
  • В наличии

Копировально-фрезерная обработка — ZCC Cutting Tools Europe

Ключевая информация о копировально-фрезерной обработке

В металлообрабатывающей промышленности используются различные стратегии обработки для производства высококачественных компонентов. Копировально-фрезерная обработка сопряжена со своими проблемами. Свяжитесь с нами, чтобы узнать больше о связанных приложениях и соответствующих требованиях.

Что такое копировально-фрезерная обработка и какие основные факторы необходимо учитывать? Вот что вам нужно знать, чтобы добиться успеха.

Копировально-фрезерная обработка более известна как фрезерование произвольной формы. Как следует из названия, создается копия фрезеруемого объекта. Резак создает сложные геометрические (свободные) формы, которые обычно не являются угловатыми. Техника механической обработки широко используется в инструментальной и литейной промышленности.

При копировальном фрезеровании возникает ряд проблем, в том числе большой объем металла, снимаемого при резании (Q) во время черновой обработки, и способы достижения высокого качества поверхности при чистовой обработке. Вылет инструмента при копировально-фрезерных операциях обычно больше, чем при других операциях, поэтому малые силы резания являются важным критерием. Торические инструменты и фрезы с высокой подачей подходят для эффективной черновой и предварительной чистовой обработки в большинстве случаев. Для получения окончательно обработанной поверхности в основном используются сменные и цельные твердосплавные фрезы со сферическим концом, чтобы избежать искажения контура.

Режущие инструменты ZCC предлагает как сменные, так и цельные твердосплавные инструменты, облегчающие копировально-фрезерную обработку. Вам нужна помощь с копировально-фрезерными работами? Тогда свяжитесь с нами. Мы здесь, чтобы помочь.

Отдел продаж: Мы готовы помочь нашим клиентам, где бы они ни нуждались в нас, предлагая помощь и быструю поддержку с большим вниманием к деталям.

Саймон К., Технический отдел продаж

всплывающая подсказка

Рекомендуемые инструменты

инновации

Новинки

Новинки весны 2023 года, представленные ZCC Cutting Tools Europe

контакт

ZCC Cutting Tools Europe

Мы всегда рядом

Примечание: для этого контента требуется JavaScript.

Этот веб-сайт использует файлы cookie. Некоторые из них необходимы, а другие помогают нам повысить производительность веб-сайта и повысить удобство его использования.
Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов. Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности. Вы можете отменить или изменить свой выбор в любое время в настройках.

Информация о файлах cookie политика конфиденциальности Официальное уведомление

Фрезерный станок с ЧПУ гарантирует высокую точность

Описание

Прецизионный фрезерный станок с ЧПУ SCITEQ (с компьютерным управлением) состоит из базовой рамы с фрезерной головкой с линейным перемещением. Доступны три оси (X, Y, Z). Рабочая зона составляет 600 х 420 мм, фрезеровщик может изготавливать образцы труб с толщиной стенки до 110 мм.

Фрезерный станок идеально подходит для подготовки образцов пластиковых труб (образцы «гантель» или «собачья кость»), например, для испытания на растяжение и другие виды испытаний на удлинение. Фрезеровщик с ЧПУ поставляется с шаблонами образцов труб в соответствии с ISO 6259.типы 1, 2 и 3. Другие типы по запросу.

Plug and play

Контроллер ЧПУ (входит в комплект поставки и с помощью программного обеспечения, устанавливаемого на ПК (ПК не входит в комплект), выполняется фрезерование. Кроме того, в комплект входит программное обеспечение для гравировки, резки и сверления но не запрограммировано

Шпиндель оснащен насадкой и трубой для удаления фрезерной стружки/стружки со стола Фрезерный станок с ЧПУ поставляется с шаблонами для образцов труб в соответствии с ISO 6259типы 1, 2 и 3. Другие типы по запросу.

Защитный кожух защищает оператора, а электромагнитные датчики предотвращают работу машины при открытом кожухе.

Система может поставляться с вакуумным устройством, которое убирает мягкую стружку от фрезерования в мешок для хранения. При желании его можно дооснастить.

Для получения дополнительной информации и технических характеристик фрезерного станка с ЧПУ см. брошюру.

Сопутствующее оборудование к фрезерному станку с ЧПУ

Сопутствующее оборудование

  • Универсальная испытательная машина – UTM
  • Маятниковый коптер по Шарпи
  • Лабораторная пила

Стандарты:
  • ISO 6259



Технические характеристики

Толщина образца:

Толщина стенки до 120 мм.

Фрезеруемый материал:

Любой пластик или композитный материал.

Диапазон перемещения:

X: 600 мм, Y: 420 мм, Z: 280 мм.

Сжатый воздух:

6-8 бар

Принадлежности:

— внешнее всасывающее устройство для удаления стружки с шаблонов зоны резки
— дополнительные шаблоны для образцов труб-другие
— стандарты испытаний, кроме ISO 6259.
— ПК для фрезерной программы

Точность глубины фрезерования:

В пределах 0,2 мм.

Точность длины фрезерования:

В пределах 1 мм.

Размеры:

1310 x 985 x 1070 мм (ДхШхВ)
Вес 380 кг.
