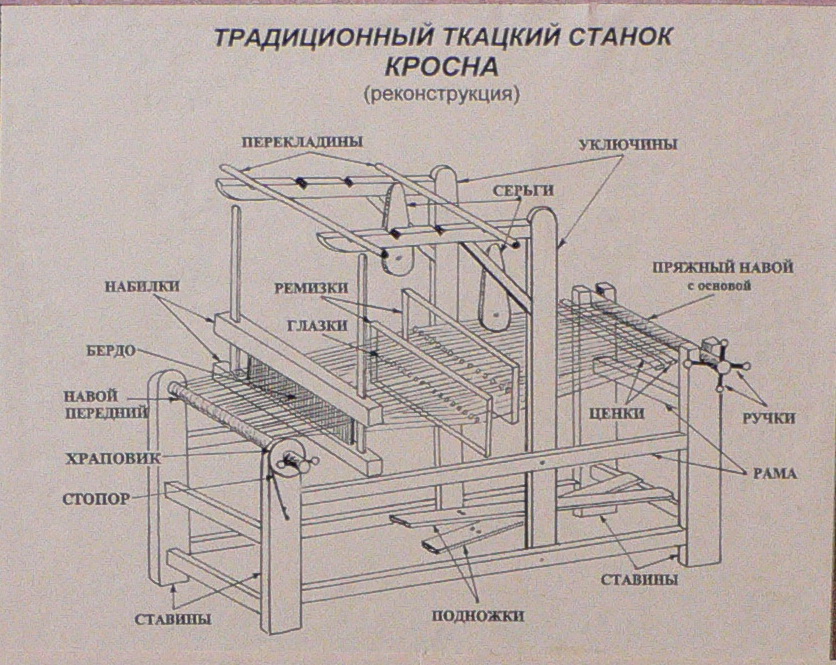

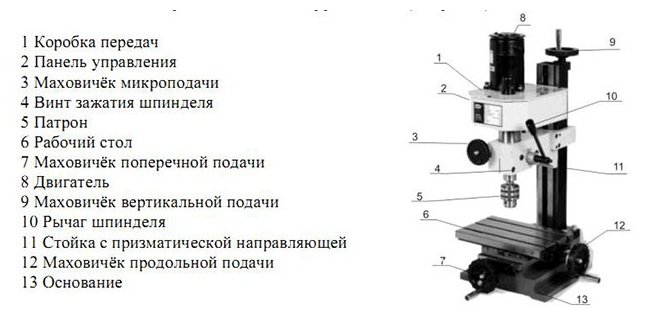

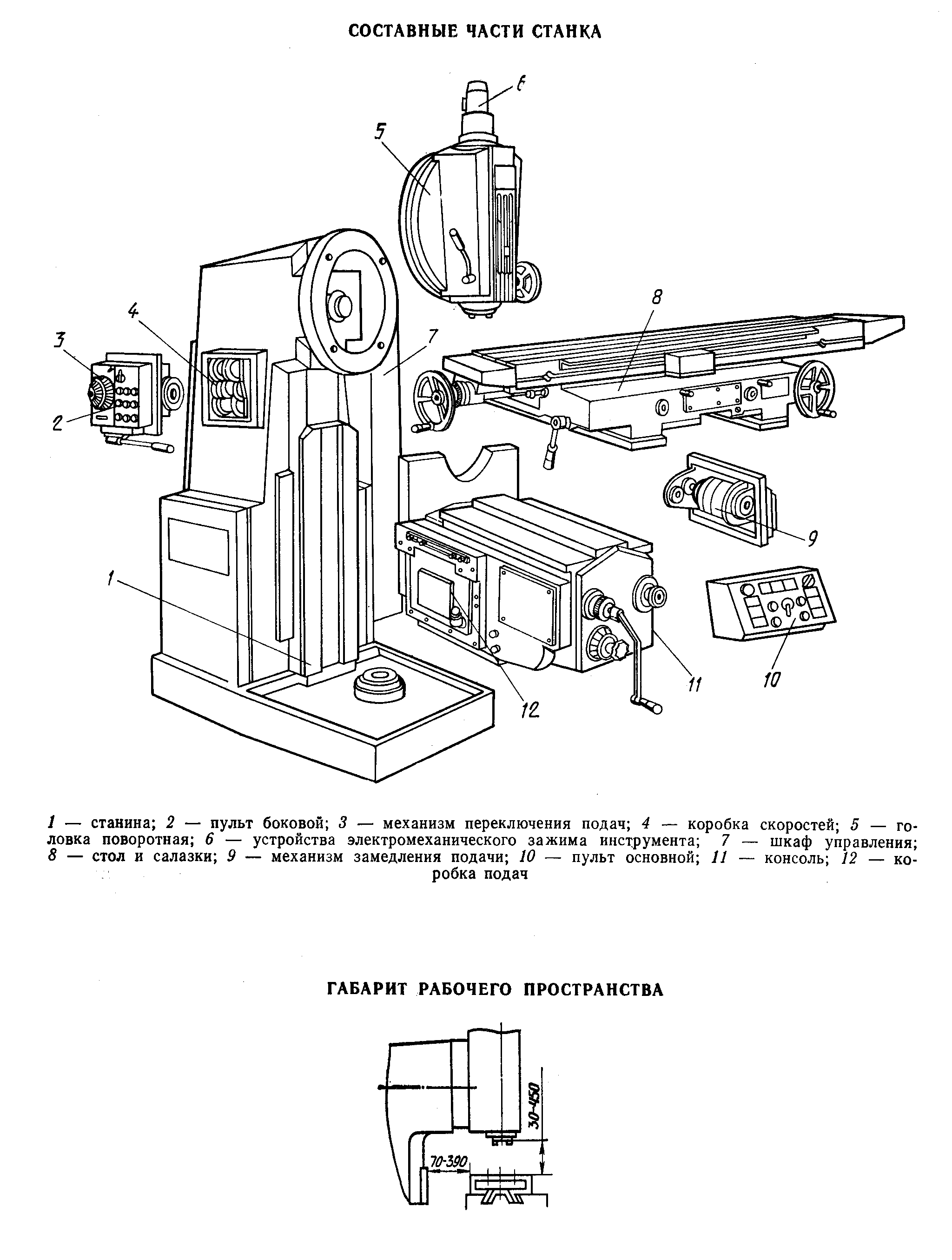

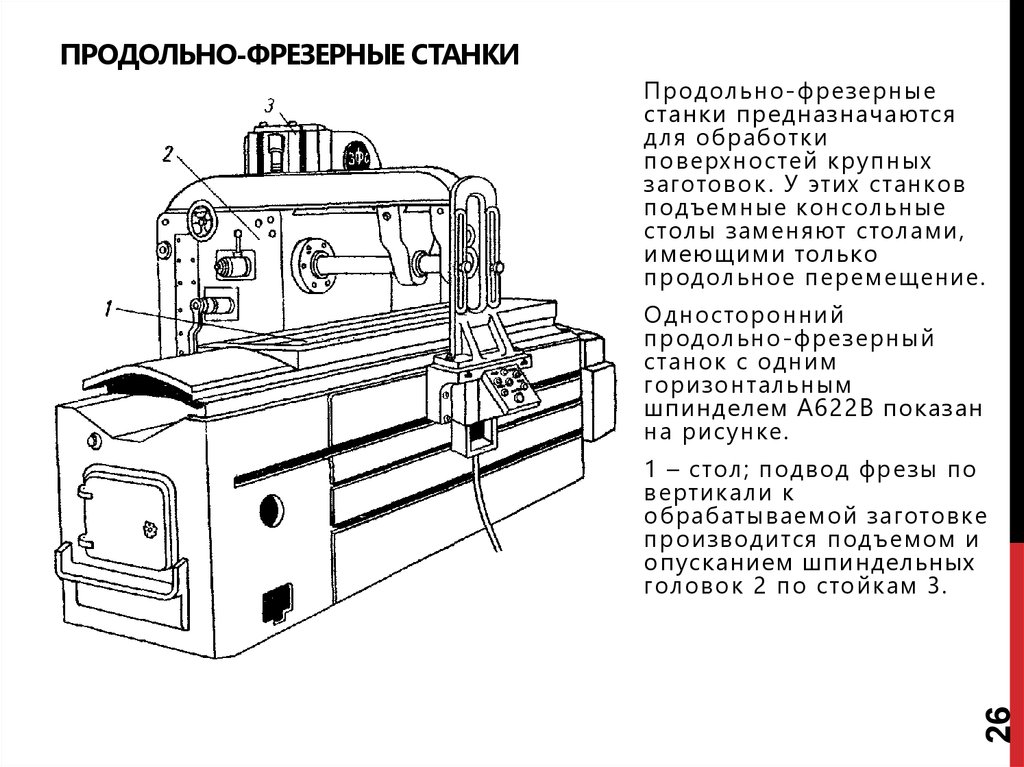

Станок из чего состоит: Что входит в состав всех токарных станков?

Содержание

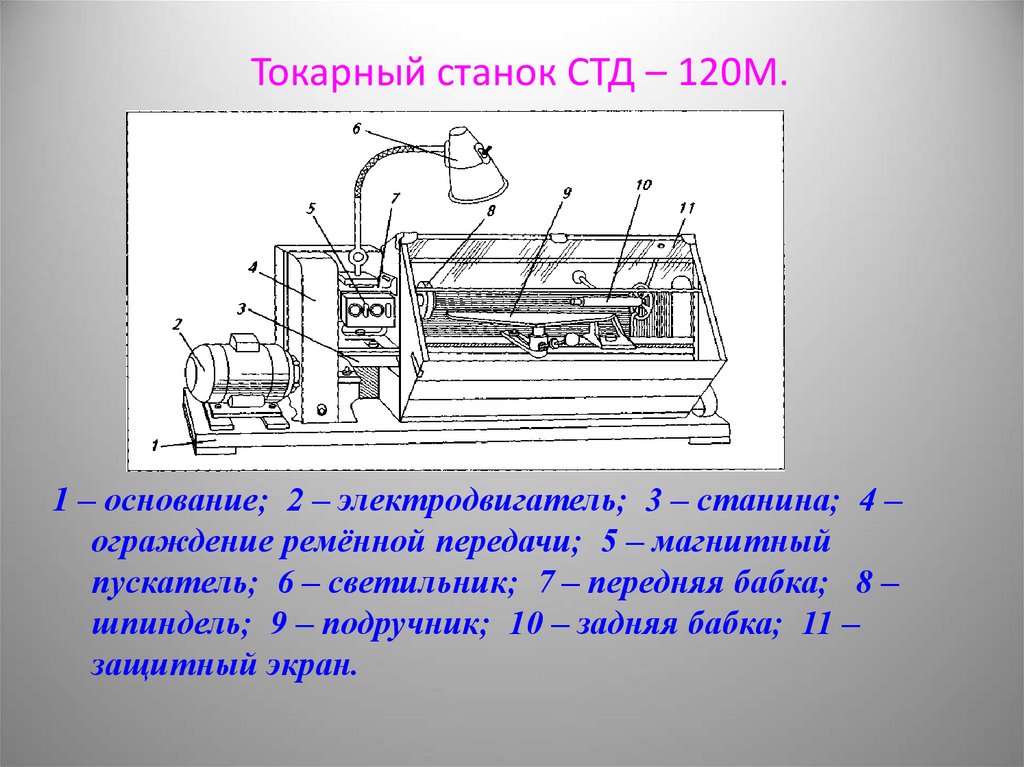

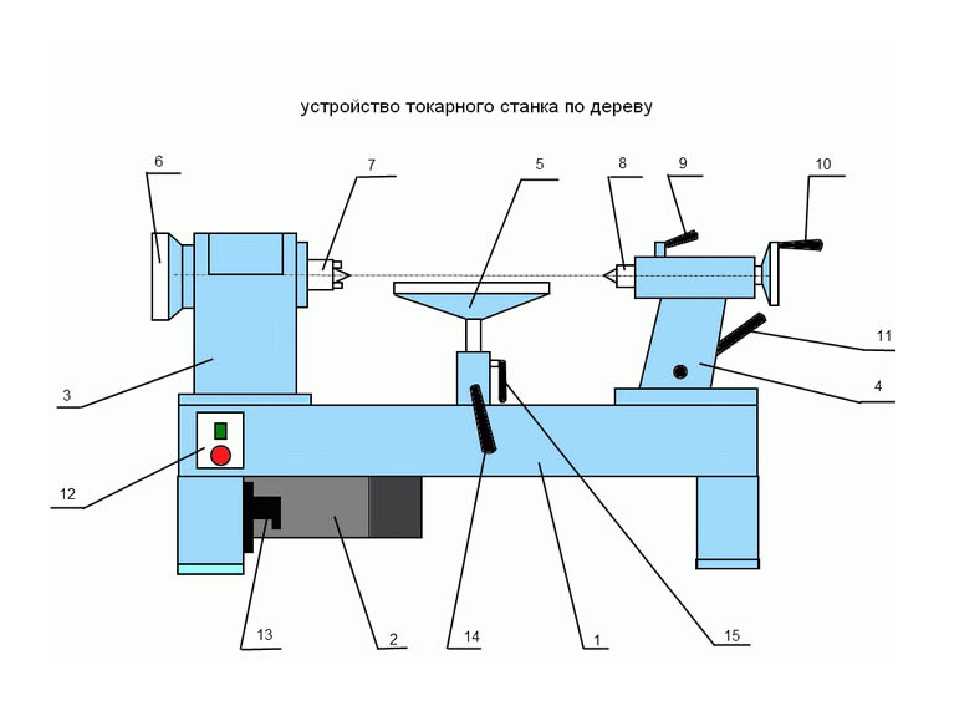

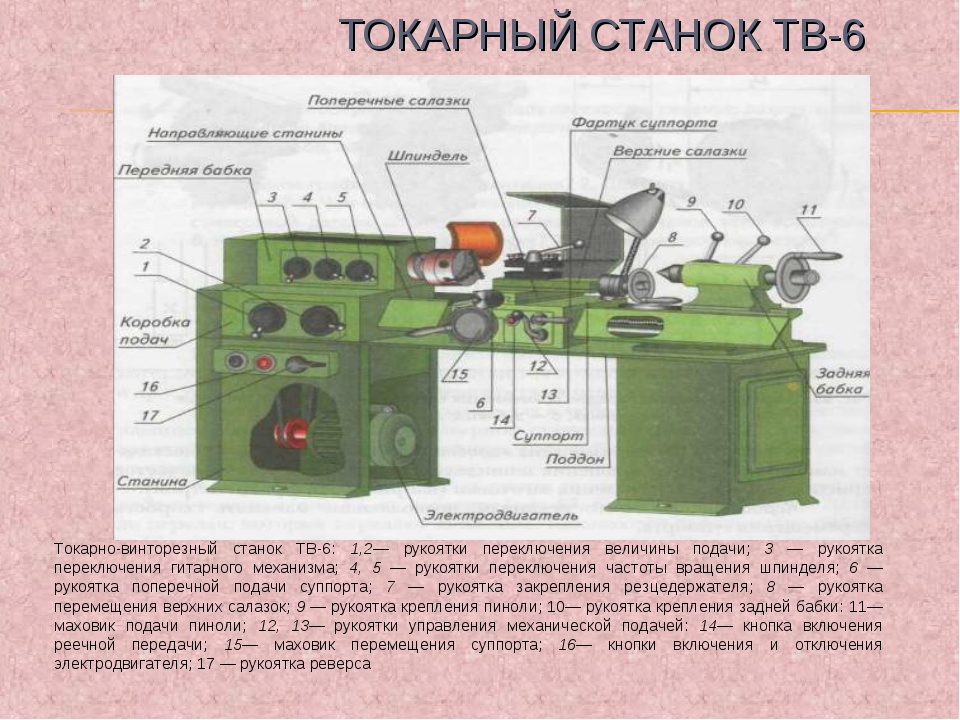

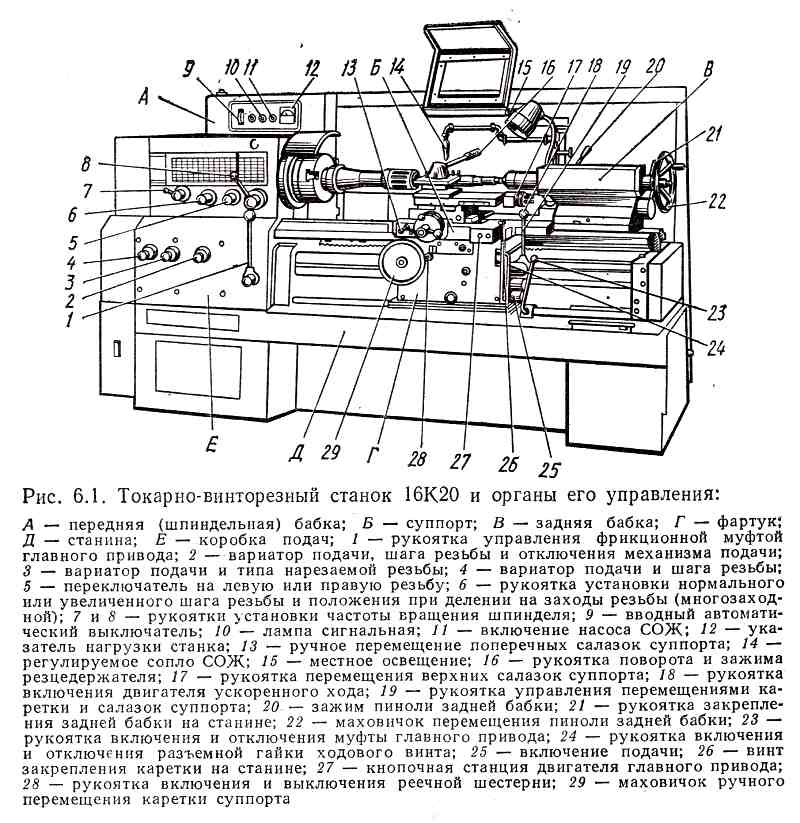

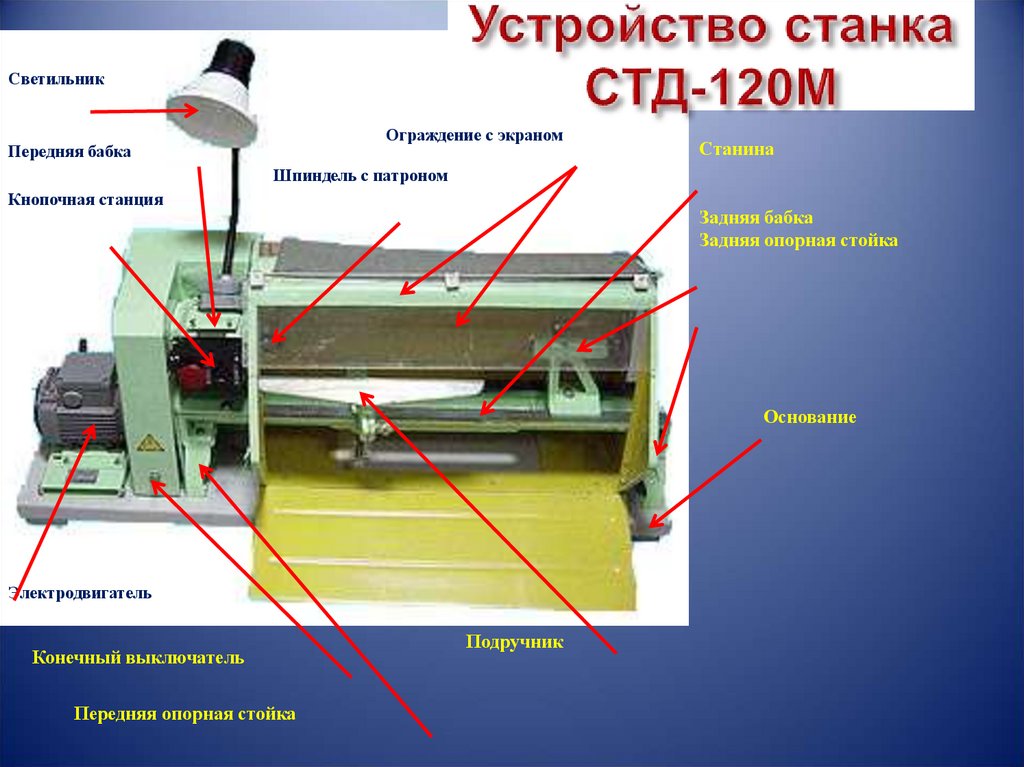

Основные узлы токарного станка | ПроТехнологии

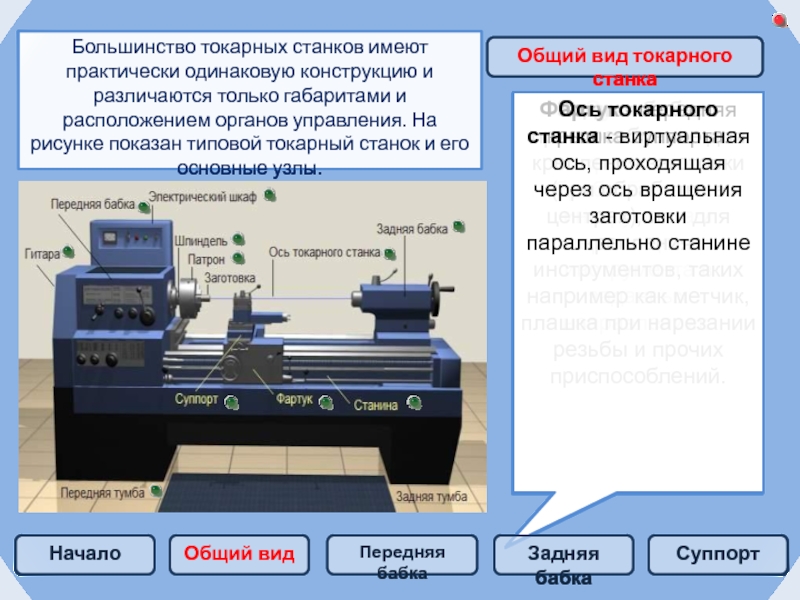

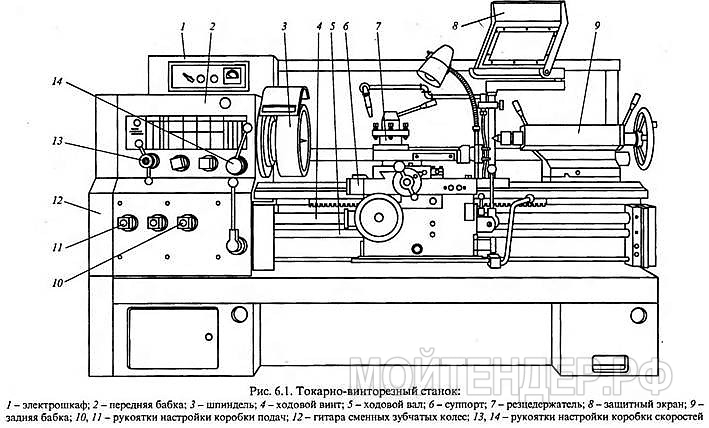

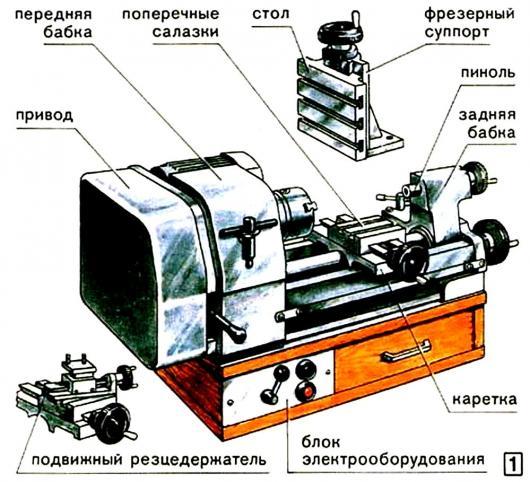

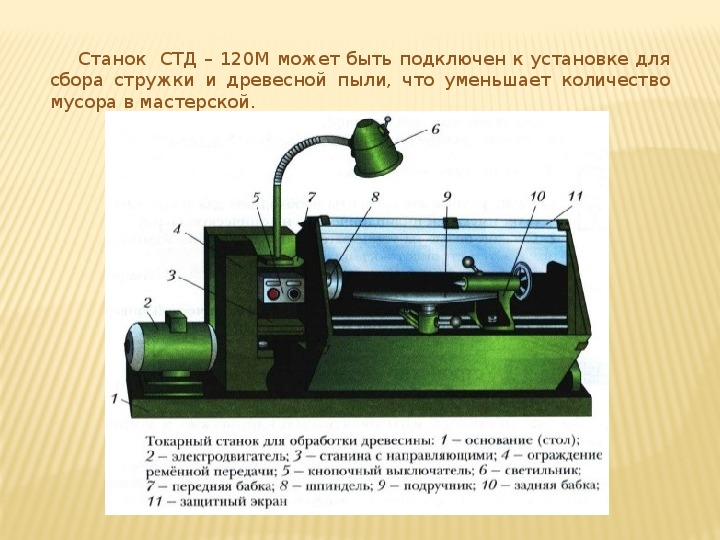

Токарные станки по металлу в общей массе имеют схожую компоновку узлов.

К ним относятся:

станина;
передняя бабка со шпинделем;
система числового программного управления;
линейные оси;
узел фиксации инструмента;
задняя бабка;
кожух и элементы защиты.

Станина является основой станка, изготавливается чаще всего литьем из чугуна. Имеет базовые поверхности для обеспечения необходимых геометрических характеристик. На нее устанавливается большинство узлов оборудования.

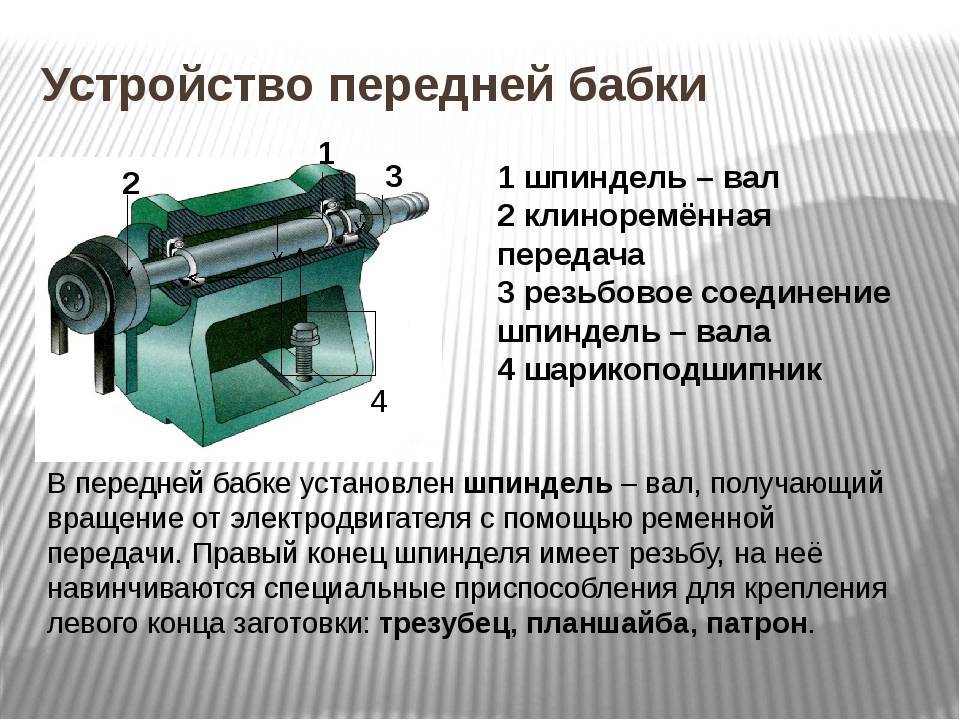

Передняя бабка с шпиндельным узлом служит для фиксации и вращения заготовки во время её обработки.

Шпиндель приводится во вращение от электромотора при помощи ременного привода, коробки скоростей или в некоторых случаях имеет прямой привод. Здесь же находятся узлы для фиксации заготовки (патрон), гидро или пневмоцилиндр. Опционально тормоз, датчики зажима-разжима кулачков и так далее.

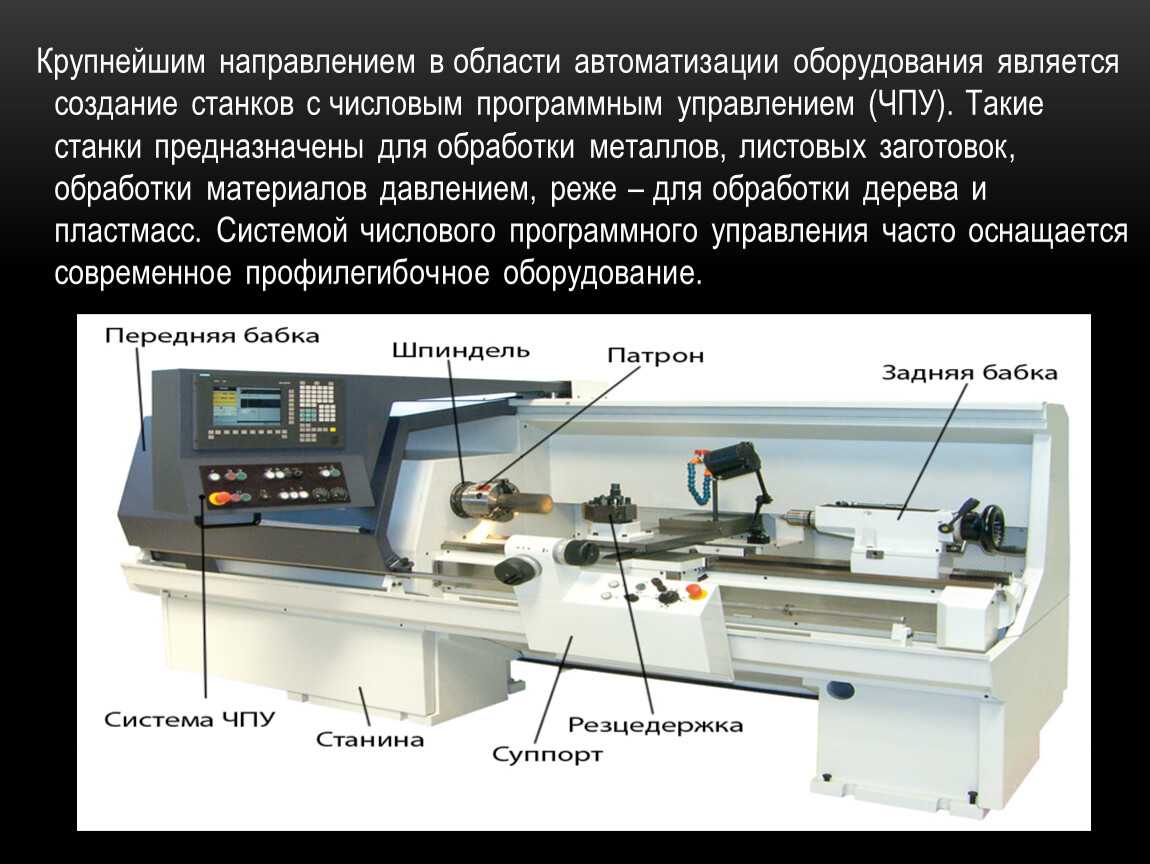

Система ЧПУ осуществляет управление всеми узлами станка при наладке и обработке заготовок по заранее составленным управляющим программам. Она состоит из самого устройства числового программного управления, обеспечивающего связь между человеком и станком, сервосистемы, преобразующей определенные сигналы ЧПУ в рабочие движения узлов станка и электроавтоматики, обеспечивающей управление и обратную связь вспомогательных устройств.

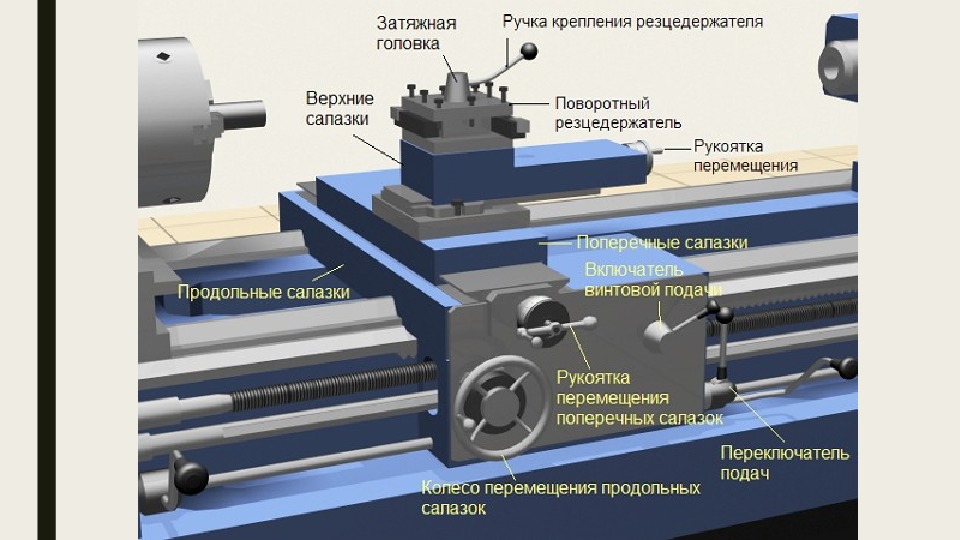

Линейные оси состоят из направляющих (качения или скольжения), шарико-винтовой передачи, обеспечивающей линейное перемещение, и сервомотора, который производит управление осью через систему управления станком.

В стандартных комплектациях станки оснащены двумя линейными осями — Х и Z, но в некоторых комплектациях имеются и дополнительные: Y, B или другие.

Узел фиксации инструмента. Необходим для надежной установки и фиксации требуемого режущего инструмента, а также его автоматической смены во время обработки заготовок за минимально короткое время. Чаще всего на станках с ЧПУ используется револьвер, имеющий стандартные места установки инструментов, расположенных по кругу. Также бывают другие виды фиксации инструмента, например, инструментальные доски, в которых инструменты устанавливаются линейно.

Подвижная задняя бабка используется для поддержки задней части длинной детали для устранения биения детали, ее прогиба и в целом придает жесткости системе во время обработки.

Корпус задней бабки при наладке станка перемещается по направляющим и фиксируется в требуемом месте в зависимости от вылета детали, а управляемая пиноль (чаще гидравлическая), осуществляет поджатие зацентрованной детали при помощи конуса. Задние бабки могут быть различными по конструкции. Опционально станки оснащаются массой дополнительных устройств и узлов.

Принцип действия и основные типы лазерных станков с ЧПУ

Лазерным лучом (или просто «лазером») называется узконаправленное монохроматическое когерентное вынужденное излучение, инициируемое в активной среде под действием внешнего энергетического фактора (электрического, оптического, химического и пр.). Физически, явление основано на способности вещества излучать фотон определённой энергии (длины волны) при столкновении атома с другим когерентным («точной копией») фотоном без его поглощения. Образующиеся при этом «лишние» фотоны являются носителями лазерного луча.

Таким образом, принципиальная схема лазерного излучателя включает в себя:

активную среду;
источник внешней энергии;
оптический усилитель (резонатор).

Упрощённо, генерацию лазерного луча можно описать так: источник энергии служит для «накачки» активной среды (например, рубинового кристалла) извне фотонами определённой энергии. Эти фотоны «вырывают» из атомов вещества активной среды своих «близнецов», но сами при этом не поглощаются. Оптический резонатор (в простейшем случае — два параллельных зеркала) дополнительно насыщает активную среду, заставляя фотоны-«близнецы» (с одинаковой энергией) многократно сталкиваться с атомами и поддерживать возникновение новых фотонов. Одно из зеркал резонатора обычно выполняется полупрозрачным оно и пропускает фотоны в направлении оптической оси в виде узконаправленного лазерного луча.

Конструктивное разнообразие лазеров довольно обширно. Чаще всего лазеры классифицируются по виду активной среды (твердотельные, газовые, полупроводниковые), по типу энергии накачки (с постоянной мощностью или импульсные), по размерам и мощности излучения, по назначению и т. д.

Технология лазерной обработки

Сфокусированный лазерный луч несёт в себе достаточную концентрацию энергии для проникновения в материал заготовки. Под действием луча материал в зоне обработки может расплавляться, испаряться, воспламеняться или иным образом изменять свою структуру, фактически исчезая. В этом случае процесс обработки напоминает механическое резание с той лишь разницей, что режущий инструмент заменён лучом, а отходы материала не отводятся в виде стружки, а «испаряются». При достаточной мощности (и/или небольшой толщине материала), лазерный луч способен осуществлять сквозную резку. При меньшей мощности — оставлять на поверхности чёткий след (узор гравировки).

Достоинством лазерной обработки является очень тонкий срез при малой «области вмешательства» в материал (в том числе с минимальной температурной нагрузкой и деформацией), благодаря чему обработка заготовки осуществляется с очень высоким качеством. Кроме того, лазер способен обрабатывать практически любые конструкционные материалы и заготовки различных форм и габаритных размеров (в том числе тончайшие или мягкие, не поддающиеся из-за этого обработке фрезой — например, бумагу, резину, полиэтилен и пр.).

Лазерно-гравировальные станки

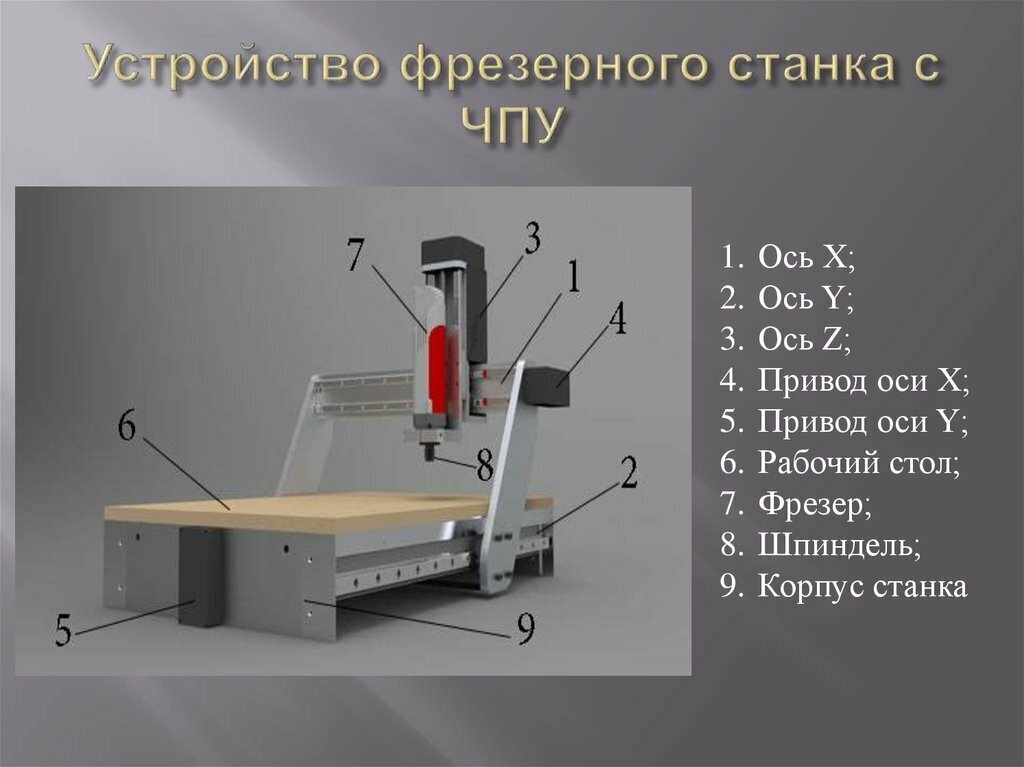

Преимущества технологии лазерной обработки перед обработкой резанием привели к появлению лазерно-гравировальных станков. По принципу действия эти машины очень схожи с фрезерными станками с ЧПУ. Лазерный станок также имеет монолитный корпус, горизонтальный рабочий стол, размещённый над ним подвижный инструментальный портал с головкой лазерного излучателя (аналога шпинделя с фрезой). Движение портала (и соответственно, головки излучателя) обеспечивается шаговыми электродвигателями под воздействием управляющих импульсов, генерируемых системой ЧПУ (в соответствие с заложенной в память станка программой обработки). Процессор ЧПУ также управляет мощностью лазерного луча и обеспечивает функционирование прочих узлов станка.

Оптическая система станка состоит из лазерной трубки, отражающих зеркал и головки излучателя с фокусирующей линзой. Трубка имеет сложную «многослойную» конструкцию и заключает в себе активную среду (для современных станков — газовую смесь СО2, азота и гелия). При подаче внешнего напряжения (через повышающий трансформатор) в газовой среде инициируется лазерный луч. Система зеркал и фокусирующая линза головки излучателя направляет луч на поверхность материала. Движение головки излучателя над заготовкой позволяет вести обработку согласно заданному алгоритму по самым сложным (двух- или трёхмерным) траекториям. Для охлаждения лазерной трубки предусмотрена циркуляция жидкости (воды) в специальных магистралях под действием внешнего насоса.

Виды и особенности лазерных машин

Современные лазерные машины с ЧПУ успешно справляются с обработкой заготовок из практически любых материалов (дерева, металла, пластика, стекла, кожи, резины, бумаги, полиэтилена, камня и т. д.). Но, несмотря на значительную универсальность, каждая модель (или линейка моделей) имеет свою «специализацию».

Настольные лазерные граверы. Как правило, небольших размеров, не требуют установки в производственном помещении (подойдут для офиса или даже квартиры — если имеется такая потребность). Граверы оснащены хорошей оптической системой, однако её мощность сравнительно невелика. Тем не менее, гравер способен выполнять высококачественную гравировку (нанесение плоских и объёмных изображений на поверхность), а также сквозную резку заготовок небольшой толщины из большинства материалов (за исключением металлов) лишь незначительно уступая в производительности раскроя и резки «старшим» моделям лазерных станков.

Лазерно-гравировальные станки бывают как в настольном исполнении, так и в «напольном», и представлены очень большим разнообразием габаритов рабочих столов — от полуметра до полутора-двух и выше. Станки рассчитаны на установку в специальном помещении и предназначены для напряжённой работы в условиях производства. Каждый станок имеет монолитный корпус, обеспечивающий устойчивость конструкции и эффективно гасящий вибрации, возникающие при работе. Основным назначением таких моделей является лазерная резка и раскрой материалов (в том числе широкоформатных на большой скорости) и высококачественная гравировка поверхностей заготовок. Для повышения производительности и качества обработки, лазерные станки имеют специальные конструктивные решения. Например, параллельную установку двух лазерных трубок — для одновременной обработки двух заготовок, или размещение лазерной трубки на подвижном портале — для исключения потерь мощности луча при его рассеивании «на пути» к излучателю, и т. д.

Компактные лазерные маркеры предназначены для гравировки изображений высокого качества с большой скоростью. Маркеры способны наносить гравировку на объёмные изделия (украшения, брелоки, ручки и пр.), при этом даже мельчайшие детали узора получаются чётко различимыми, а сам рисунок отличается долговечностью. Это достигается благодаря особой (т. н. «двухосной») конструкции оптической системы маркера. Отдельные линзы имеют возможность взаимного перемещения, поэтому лазерный луч, генерируемый трубкой, формируется в двухмерной плоскости и направляется в любую точку обрабатываемой заготовки под нужным углом. При этом головка излучателя фокусирует луч не плоской линзой, а специальным объективом, поддерживающим стабильность лазера при любых условиях обработки.

Лазерные маркеры имеют сравнительно малую рабочую область, но, как правило, уже в базовой комплектации оснащены встроенным микрокомпьютером со всем необходимым для работы программным обеспечением. Благодаря этому достигается высокая мобильность станка — дополнительные внешние подключения (исключая электропитание) не требуются.

Свежее:

Как выбрать лазерный гравировальный станок?
Лазерный маркиратор: как он работает и что может делать?
Можно ли лазером разрезать дерево?
Сферы применения лазерных станков с ЧПУ

Лазерный сварочный аппарат

Получить консультацию специалиста

Оставьте свои контактные данные и наши специалисты ответят на любой интересующий вас вопрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях оказания услуг

Machine — New World Encyclopedia

Эта статья посвящена устройствам, выполняющим задачи.

Ветряные турбины

Научное определение машины — это любое устройство, которое передает или изменяет энергию. В обычном использовании это значение ограничивается устройствами, имеющими жесткие движущиеся части, которые выполняют или помогают выполнять некоторую работу. Машины обычно требуют некоторого источника энергии («вход») и всегда выполняют какую-то работу («выход»). Устройства без жестких движущихся частей обычно считаются инструментами или просто устройствами, а не машинами.

Люди использовали механизмы для усиления своих способностей еще до того, как стали доступны письменные записи. Как правило, эти устройства уменьшают количество силы, необходимой для выполнения определенного количества работы, изменяют направление силы или преобразуют одну форму движения или энергии в другую.

Современные электроинструменты, автоматизированные станки и силовые машины, управляемые человеком, — это инструменты, которые также являются машинами. Машины, используемые для преобразования тепла или другой энергии в механическую энергию, известны как двигатели.

Содержание

1 История
2 Воздействие
- 2.1 Промышленная революция
- 2.2 Механизация и автоматизация
- 2.3 Автоматы
3 типа
- 3.1 Механический
  - 3.1.1 Простые машины
  - 3.1.2 Двигатели
- 3.2 Электрика
  - 3.2.1 Электрическая машина
  - 3.2.2 Электронная машина
  - 3.2.3 Вычислительные машины
- 3.3 Молекулярные машины
4 Элементы машин
- 4.1 Механизмы
- 4.2 Контроллеры
5 Каталожные номера
6 Внешние ссылки
7 кредитов

Гидравлические устройства также могут использоваться для поддержки промышленных применений, хотя устройства, полностью лишенные жестких движущихся частей, обычно не считаются машинами. Гидравлика широко используется в тяжелой промышленности, автомобильной, морской, авиационной, строительной и землеройной промышленности.

История

Кремневый ручной топор, найденный в Винчестере

Возможно, первым примером созданного человеком устройства, предназначенного для управления силой, является ручной топор, сделанный путем измельчения кремня в форме клина. Клин представляет собой простой механизм, который преобразует боковую силу и движение инструмента в поперечную раскалывающую силу и движение заготовки.

Идея простой машины возникла у греческого философа Архимеда примерно в третьем веке г. до н.э. , который изучал простые архимедовы механизмы: рычаг, шкив и винт. Однако понимание греков ограничивалось статикой (балансом сил) и не включало динамику (компромисс между силой и расстоянием) или концепцию работы.

В эпоху Возрождения динамика Механических Сил , как назывались простые машины, начала изучаться с точки зрения того, сколько полезной работы они могут выполнять, что в конечном итоге привело к новой концепции механической работы. В 1586 году фламандский инженер Саймон Стевин извлек механическое преимущество наклонной плоскости, и она была включена в другие простые машины. Полная динамическая теория простых машин была разработана итальянским ученым Галилео Галилеем в 1600 г.0004 Le Meccaniche («О механике»). Он первым понял, что простые машины не создают энергию, а лишь преобразуют ее.

Классические правила трения скольжения в машинах были открыты Леонардо да Винчи (1452–1519), но остались неопубликованными в его записных книжках. Они были заново открыты Гийомом Амонтоном (1699 г.) и получили дальнейшее развитие Шарля-Огюстена де Кулона (1785 г.).

Воздействие

Промышленная революция

Основная статья: Промышленная революция

Промышленная революция — это период с 1750 по 1850 год, когда изменения в сельском хозяйстве, производстве, добыче полезных ископаемых, транспорте и технологиях оказали глубокое влияние на социальные, экономические и культурные условия того времени. . Он начался в Соединенном Королевстве, а затем распространился по Западной Европе, Северной Америке, Японии и, в конечном итоге, по всему миру.

Начиная с конца восемнадцатого века, в некоторых частях Великобритании начался переход от ручного труда и экономики, основанной на тягловых животных, к машинному производству. Это началось с механизации текстильной промышленности, развития технологий производства железа и более широкого использования очищенного угля.

Механизация и автоматизация

Шахтный подъемник с гидроприводом, используемый для подъема руды. Эта гравюра взята из книги De re metallica Георга Бауэра (латинизированное имя Георгиус Агрикола, ок. 1555 г.), раннего учебника по горному делу, который содержит многочисленные рисунки и описания горнодобывающего оборудования.

Механизация – это предоставление людям-операторам механизмов, которые помогают им выполнять мышечные потребности в работе или замещают мышечную работу. В некоторых областях механизация включает использование ручных инструментов. В современном использовании, например, в машиностроении или экономике, механизация подразумевает более сложное оборудование, чем ручные инструменты, и не включает простые устройства, такие как конная или ослиная мельница. Устройства, которые вызывают изменение скорости или переход от возвратно-поступательного к вращательному движению с использованием таких средств, как шестерни, шкивы или шкивы и ремни, валы, кулачки и кривошипы, обычно считаются машинами. После электрификации, когда большая часть мелкого оборудования больше не приводилась в движение вручную, механизация стала синонимом моторизованных машин.

Автоматизация – это использование систем управления и информационных технологий для снижения потребности в человеческом труде при производстве товаров и услуг. В рамках индустриализации автоматизация является шагом вперед по сравнению с механизацией. В то время как механизация предоставляет людям-операторам оборудование, помогающее им выполнять мышечные потребности в работе, автоматизация также значительно снижает потребность в сенсорных и умственных потребностях человека. Автоматизация играет все более важную роль в мировой экономике и повседневной жизни.

Автоматы

Автомат (множественное число: автоматы или автоматы ) является самодействующей машиной. Это слово иногда используется для описания робота, точнее автономного робота.

Типы

Механическое преимущество простой машины заключается в соотношении между силой, действующей на груз, и приложенной входной силой. Это не полностью описывает производительность машины, поскольку для преодоления трения также требуется сила. Механический КПД машины представляет собой отношение фактического механического преимущества (ААД) к идеальному механическому преимуществу (ИМП). Функционирующие физические машины всегда менее чем на 100 процентов эффективны.

Механический

Слово механический относится к работе, которая была произведена машинами или оборудованием. В основном это относится к станкам и механическим применениям науки. Некоторые из его синонимов — автоматический и механический.

Простые машины

Идея о том, что машину можно разбить на простые подвижные элементы, привела Архимеда к определению рычага, шкива и винта как простых машин. Ко времени Ренессанса этот список расширился за счет включения колеса и оси, клина и наклонной плоскости.

Двигатели

Основная статья: двигатель

Двигатель — это машина, предназначенная для преобразования энергии в полезное механическое движение. Тепловые двигатели, в том числе двигатели внутреннего сгорания и двигатели внешнего сгорания (например, паровые двигатели), сжигают топливо для создания тепла, которое затем используется для создания движения. Электродвигатели преобразуют электрическую энергию в механическое движение, пневматические двигатели используют сжатый воздух, а другие, такие как заводные игрушки, используют энергию упругости. В биологических системах молекулярные моторы, такие как миозины в мышцах, используют химическую энергию для создания движения.

Электротехника

Электротехника означает работу с использованием или производство электроэнергии, связанную с электричеством. Другими словами, это означает использование, обеспечение, производство, передачу или управление электричеством.

Электрическая машина

Электрическая машина — это общее название устройства, которое преобразует механическую энергию в электрическую, преобразует электрическую энергию в механическую или изменяет переменный ток с одного уровня напряжения на другой уровень напряжения.

Электронная машина

Основная статья: Электроника

Электроника — это раздел физики, техники и технологии, связанный с электрическими цепями, которые включают активные электрические компоненты, такие как электронные лампы, транзисторы, диоды и интегральные схемы, и сопутствующие пассивные технологии присоединения. Нелинейное поведение активных компонентов и их способность управлять потоками электронов делает возможным усиление слабых сигналов и обычно применяется для обработки информации и сигналов. Точно так же способность электронных устройств действовать как переключатели делает возможной цифровую обработку информации. Технологии межсоединений, такие как печатные платы, технологии электронных корпусов и другие разнообразные формы коммуникационной инфраструктуры, дополняют функциональность схемы и превращают смешанные компоненты в работающую систему.

Вычислительные машины

Основная статья: Компьютер

Компьютеры — это машины для обработки информации, часто в виде чисел. Чарльз Бэббидж разработал различные машины для табулирования логарифмов и других функций в 1837 году. Его разностную машину можно считать усовершенствованным механическим калькулятором, а его аналитическую машину — предшественником современного компьютера, хотя ни одна из них не была построена при жизни Бэббиджа.

Современные компьютеры электронные. Они используют электрический заряд, ток или намагниченность для хранения информации и управления ею. Компьютерная архитектура занимается детальным проектированием компьютеров. Существуют также упрощенные модели компьютеров, такие как конечный автомат и машина Тьюринга.

Молекулярные машины

Изучение молекул и белков, лежащих в основе биологических функций, привело к концепции молекулярной машины. Например, современные модели работы молекулы кинезина, которая транспортирует везикулы внутрь клетки, а также молекулы миозина, которая действует против актина, вызывая мышечное сокращение; эти молекулы контролируют движение в ответ на химические раздражители.

Исследователи в области нанотехнологий работают над созданием молекул, которые совершают движение в ответ на определенный раздражитель. В отличие от молекул, таких как кинезин и миозин, эти наномашины или молекулярные машины представляют собой конструкции, подобные традиционным машинам, которые предназначены для выполнения определенной задачи.

Типы машин и связанных с ними компонентов
Классификация		Машины(ы)
Простые машины		Наклонная плоскость, Колесо и ось, Рычаг, Шкив, Клин, Винт
Механические компоненты		Ось, подшипники, ремни, ковш, крепеж, шестерня, шпонка, звенья цепи, зубчатая рейка, роликовые цепи, канат, уплотнения, пружина, колесо
Часы		Атомные часы, Часы, Маятниковые часы, Кварцевые часы
Компрессоры и насосы		Винт Архимеда, Эжекторно-струйный насос, Гидроцилиндр, Насос, Тромпа, Вакуумный насос
Тепловые двигатели	Двигатели внешнего сгорания	Паровой двигатель, двигатель Стирлинга
Тепловые двигатели	Двигатели внутреннего сгорания	Поршневой двигатель, Газовая турбина
Тепловые насосы		Абсорбционный холодильник, Термоэлектрический холодильник, Регенеративное охлаждение
Связи		Пантограф, кулачковый, Поселье-Липкин
Турбина		Газовая турбина, Реактивный двигатель, Паровая турбина, Водяная турбина, Ветрогенератор, Ветряная мельница
Аэродинамический профиль		Парус, крыло, руль направления, закрылок, гребной винт
Информационные технологии		Компьютер, Калькулятор, Телекоммуникационные сети
Электричество		Вакуумная лампа, транзистор, диод, резистор, конденсатор, индуктор, мемристор, полупроводник
Роботы		Привод, сервопривод, сервомеханизм, шаговый двигатель
Разное		Торговый автомат, Аэродинамическая труба, Контрольные весы, Клепальные машины

Элементы машин

Машины собираются из стандартных типов компонентов. Эти элементы состоят из механизмов, управляющих движением различными способами, таких как зубчатые передачи, транзисторные переключатели, ременные или цепные приводы, рычажные механизмы, кулачковые и следящие системы, тормоза и сцепления, а также конструктивные элементы , такие как элементы рамы и крепежные детали.

Современные машины включают датчики, приводы и компьютерные контроллеры. Форма, текстура и цвет крышек обеспечивают стильный и рабочий интерфейс между механическими компонентами машины и ее пользователями.

Механизмы

Узлы внутри машины, управляющие движением, часто называют «механизмами». Механизмы обычно классифицируются как шестерни и зубчатые передачи, кулачковые и следящие механизмы, а также рычажные механизмы, хотя существуют и другие специальные механизмы, такие как зажимные рычаги, индексирующие механизмы и фрикционные устройства, такие как тормоза и муфты.

Контроллеры

Контроллеры сочетают в себе датчики, логику и приводы для поддержания производительности компонентов машины. Возможно, самым известным из них является регулятор флайбола для парового двигателя. Примеры этих устройств варьируются от термостата, который при повышении температуры открывает клапан для охлаждающей воды, до регуляторов скорости, таких как система круиз-контроля в автомобиле. Программируемый логический контроллер заменил реле и специализированные механизмы управления программируемым компьютером. Серводвигатели, которые точно позиционируют вал в ответ на электрическую команду, являются приводами, которые делают роботизированные системы возможными.
