Горизонтально-расточные станки с ЧПУ созданы для выполнения в массовом производстве таких операций, как: сверление, зенкерование, развертывание, растачивание отверстий, фрезерование плоскостей, нарезание резьб, обтачивание торцов и цилиндрических поверхностей.

Сортировать по: Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по: 306090

Код товара: 7269

Горизонтально-расточной станок 2А622Ф4

Длина стола1250 мм

Ширина стола1120 мм

Мощность 20.00 кВт

Напряжение380В

Масса20500 кг

Код товара: 35236

Сверлильно-фрезерно-расточный станок с ЧПУ ВСМ-206М-13 CNC25

Длина стола800 мм

Ширина стола630 мм

Конус шпинделяISO50

Мощность 15.00 кВт

Напряжение380В

Масса12000 кг

Код товара: 2221

Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1600МФ4

Длина стола2000 мм

Ширина стола1600 мм

Конус шпинделяSK 50

Мощность 40.00 кВт

Напряжение380В

Масса85000 кг

Код товара: 2208

Горизонтально-расточной станок ИЗТС ИС1250ПМФ4

Длина стола1250 мм

Ширина стола400 мм

Конус шпинделяSK 50

Мощность 28.

00 кВт

Напряжение380В

Масса20000 кг

Код товара: 2219

Высокоскоростной пятикоординатный обрабатывающий центр ИЗТС ИС800-ГЛОБУС

Длина стола800 мм

Ширина стола800 мм

Конус шпинделяHSK A100

Мощность 30.00 кВт

Напряжение380В

Масса22000 кг

Код товара: 2218

Высокоскоростной обрабатывающий центр ИЗТС «Супер-Центр ИС800»

Длина стола800 мм

Ширина стола800 мм

Конус шпинделяHSK A100

Мощность 30.00 кВт

Напряжение380В

Масса22000 кг

Код товара: 9590

Горизонтальный обрабатывающий центр DMTG MDH65

Длина стола630 мм

Ширина стола630 мм

Конус шпинделя7:24 NO:50

Мощность 18.50 кВт

Напряжение380В

Масса17960 кг

Код товара: 2222

Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1400ПМФ4

Длина стола2000 мм

Ширина стола1600 мм

Конус шпинделяSK 50

Мощность 40.00 кВт

Напряжение380В

Масса58000 кг

Код товара: 2217

Высокоскоростной обрабатывающий центр ИЗТС «Супер-Центр ИС630»

Длина стола630 мм

Ширина стола630 мм

Конус шпинделяHSK A63

Мощность 20.

00 кВт

Напряжение380В

Масса16000 кг

Код товара: 2213

Горизонтально-расточной обрабатывающий центр ИЗТС ИС1400ПМФ4

Длина стола2000 мм

Ширина стола1600 мм

Конус шпинделяSK 50

Мощность 28.00 кВт

Напряжение380В

Масса23500 кг

Код товара: 2214

Быстроходный горизонтально-расточной обрабатывающий модуль ИЗТС ИСБ 1200

Длина стола1200 мм

Ширина стола1200 мм

Конус шпинделяSK 50

Мощность 28.00 кВт

Напряжение380В

Масса21000 кг

Код товара: 2212

Горизонтально-расточной станок ИЗТС ИСН2А637ПФ4

Длина стола1800 мм

Ширина стола1600 мм

Конус шпинделяSK 50

Мощность 28.00 кВт

Напряжение380В

Масса36850 кг

Код товара: 2220

Высокодинамичный многоцелевой станок ИЗТС ИСК5000

Длина стола500 мм

Ширина стола500 мм

Конус шпинделяSK 50

Мощность 51.00 кВт

Напряжение380В

Код товара: 2209

Горизонтально-расточной станок ИЗТС ИС1250ПМФ4 с увеличенным столом

Длина стола1800 мм

Ширина стола1600 мм

Конус шпинделяSK 50

Мощность 28.

00 кВт

Напряжение380В

Масса25000 кг

Код товара: 2215

Высокоскоростной обрабатывающий центр ИЗТС ИСБ500ПМФ4

Длина стола500 мм

Ширина стола500 мм

Конус шпинделяSK 50

Мощность 28.00 кВт

Напряжение380В

Масса14000 кг

Код товара: 2216

Высокоскоростной обрабатывающий центр ИЗТС ИСБ800ПМФ4

Длина стола800 мм

Ширина стола800 мм

Конус шпинделяSK 50

Мощность 28.00 кВт

Напряжение380В

Масса17000 кг

Сортировать по: Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по: 306090

Также оборудование предназначено для черновой и чистовой обработки деталей из чугуна, стали, цветных металлов и их сплавов.

Преимущества СNC-станков

увеличение производительности в 1,5-2,5 раза по сравнению со станками с ручным управлением;

снижение потребности во множестве квалифицированных рабочих-станочников;

уменьшение сроков подготовки и перехода на изготовление новых деталей;

более простая и универсальная технологическая оснастка;

сокращение продолжительности производственного цикла.

Выбор станка

При выборе расточного оборудование следует обращать внимание на следующие его характеристики:

Характеристика		Значение
Размеры рабочего стола		мм
Грузоподъемность рабочего стола		кг
Параметры перемещения рабочих органов (стол, шпиндельная бабка)		мм
Мощность главного привода		кВт
Питаемое напряжение		В
Выбор дополнительной оснастки		да/нет
Размеры станка		мм
Вес		кг
Цена станка		руб

Стоимость и заказ станка

Компания «РуСтан» предлагает к продаже станки по металлу по выгодной цене. Также мы рекомендуем заказать дополнительное оборудование. Напоминаем, при покупке действует гибкая система скидок!

Доставка в Москве и по России, возможен самовывоз. Звоните и заказывайте горизонтально-расточной станок с числовым программным управлением по телефону

+7 (495) 249-49-90!

Отзывы

Найдено товаров : 16

Сбросить фильтры

Цена

Производитель

DMTG

Длина стола

Ширина стола

Конус шпинделя

Тип внутреннего или наружного конуса шпинделя. Предназначен для быстрой смены инструмента с высокой точностью центрирования и надёжностью крепления. Существуют много стандартов на различные конусы, различающиеся по конусности и исполнению.

SK 50 HSK A63 HSK A100 7:24 NO:50 ISO50

Ø отверстия шпинделя

Диаметр сквозного цилиндрического отверстия в шпинделе. Используется для сквозного крепления заготовки через шпиндель станка.

Мощность

до кВт

Напряжение

Напряжение питания 220/380 вольт

380В

Масса

Вверх

2622В горизонтально расточной станок. Паспорт, схемы, характеристики, описание

Сведения о производителе горизонтально-расточного станка 2622В

Производителем горизонтально-расточных станков моделей 2622В Ивановский завод тяжелого станкостроения, основанный в 1953 году.

21 ноября 1958 года введена в эксплуатацию первая очередь Ивановского завода расточных станков. В 1958 году был налажен выпуск узлов и комплектующих для ленинградского станкостроительного Завода имени Свердлова. Со временем, на заводе был начат выпуск простых горизонтально-расточных станков по чертежам того же завода. Оснастив производство необходимой базой, станкостроители перешли на производство более сложной продукции — обрабатывающих центров (ОЦ).

Станки производства Ивановского завода тяжелого станкостроения ИЗТС

2А636 — станок горизонтально-расточной Ø 125,
2А636Ф1 — станок горизонтально-расточной с УЦИØ 125
2А637 — станок горизонтально-расточной Ø 160
2М58 — станок радиально-сверлильный Ø 100
2611Ф2 — станок горизонтально-расточной с ЧПУ Ø 80
2620В — станок горизонтально-расточной Ø 90
2622В — станок горизонтально-расточной Ø 110

— электрооборудование горизонтально-расточных станков 2622В, 2622В

2636 — станок горизонтально-расточной Ø 125,
ИР320ПМФ4 — станок фрезерный горизонтальный многоцелевой с ЧПУ 320 х 320

ИР-500 — станок фрезерный горизонтальный многоцелевой 500 х 500
ИР-800 — станок фрезерный горизонтальный многоцелевой 800 х 800
ИС-500 — станок фрезерный горизонтальный многоцелевой 500 х 500
ИС-800 — станок фрезерный горизонтальный многоцелевой 800 х 800

2622В станок горизонтально-расточный универсальный.

Назначение и область применения

Начало серийного производства горизонтально-расточного станка 2622В — 1973 год. В настоящее время станок не производится.

Станок универсальный горизонтально-расточный 2622В предназначен для обработки корпусных деталей из черных и цветных металлов, имеющих точные отверстия, связанные между собой точными межосевыми расстояниями.

Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 3000 кг.

На станках 2622В может производиться: сверление, растачивание, зенкерование, развертывание отверстий, обтачивание торцов радиальным суппортом (модель 2620В), фрезерование торцовыми фрезами и нарезание внутренней резьбы расточным шпинделем, а также нарезание резьбы радиальным суппортом (модель 2620В) при продольном движении стола.

Особенности конструкции станка 2622В

Станок 2622В предназначен для обработки корпусных деталей, имеет неподвижную переднюю стойку, поворотный стол с продольным и поперечным перемещением относительно оси шпинделя и планшайбу с радиальным суппортом. На станке можно производить сверление, зенкерование, растачивание и развертывание отверстий, связанных между собой точными координатами, обтачивание торцов, протачивание канавок и выступов радиальным суппортом при подаче стола, а также непрерывным фрезерованием с обходом по прямолинейному контуру при помощи переключателя на пульте управления. Станок характеризуется повышенной жесткостью и виброустойчивостыо шпиндельной системы. Выдвижной расточной шпиндель с твердой азотированной поверхностью перемещается в стальных закаленных направляющих втулках большой длины, что повышает его жесткость, виброустойчивость и обеспечивает длительное сохранение точности. Шпиндель смонтирован на прецизионных подшипниках качения. Скорость шпинделя переключается однорукояточным селективным механизмом со специальным устройством, автоматически защищающим торцы зубьев от износа во время переключения.

Управление станком 2622В осуществляется с центрального пульта, жестко закрепленного на станине, и вспомогательного переносного пульта управления. Центральный ручной привод используется для тонких установочных перемещений всех подвижных органов и быстрого осевого перемещения шпинделя. Привод подач широкого диапазона 1 :800 от электродвигателя постоянного тока позволяет изменять подачу во всем диапазоне без переключения каких-либо муфт или зубчатых колес. Величина и направление подачи регулируются переключениями с пульта при помощи электромагнитных муфт.

При работе на тяжелых обдирочных режимах стол и бабка, фиксируются однорукояточными зажимами. При чистовой обработке фиксация стола и бабки, а также точное их перемещение по направляющим осуществляется специальными упругими устройствами, исключающими необходимость применения зажимов. Координаты перемещений шпиндельной бабки, люнета, задней стойки и стола в поперечном направлении, а также при повороте стола на 90° отсчитываются при помощи навесных оптических устройств с ценой деления 0,01 мм и точностью установки координат. ±0,025 мм на длине 100 мм и ±0,07 мм на длине 1000 мм. Применение оптических устройств значительно повышает точность установки подвижных органов, уменьшает утомляемость зрения рабочего и сокращает вспомогательное время.

За отдельную плату со станком 2622В потребителю поставляются: устройство для повторной установки по координатам, резьбонарезное приспособление и вращающаяся опора люнета.

Точность обработки изделий на горизонтально-расточном станке 2622В:

Некруглость отверстия диаметром 150 мм, расточенного чистовым резцом, закрепленным в шпинделе, 0,02 мм
Нецилиндричность отверстия диаметром 150мм — 0,02 мм на длине 200 мм и 0,03 мм на длине 300 мм
Непараллельность осей отверстий, расточенных при подаче шпинделя 0,03 мм на длине 300 мм
Погрешность установки координат при перемещении на 100 мм — 0,05 мм, на 1000 мм — 0,08 мм

Класс точности станка Н. Шероховатость обработанной поверхности V 6.

Модификации горизонтально-расточного станка 2622В

2620В — имеет радиальный суппорт на встроенной планшайбе и нормальный выдвижной шпиндель диаметром 90 мм и отличается большей универсальностью. Он, преимущественно, предназначается для работ, требующих применения радиального суппорта при обтачивании торцовых поверхностей и при консольном растачивании отверстий больших диаметров.
2620Е — имеет основные данные такие же, как и станок модели 2620В. Станок модели 2620Е предназначен для работ, выполняемых преимущественно с применением радиального суппорта. Использование планшайбы позволяет обтачивать торцы, и наружные поверхности, растачивать большие отверстия, нарезать резьбу шпинделем. На станке можно также нарезать резьбу радиальным суппортом с подачей стола.
2622В — имеет усиленный выдвижной шпиндель диаметром 110 мм и конус отверстия шпинделя — Морзе № 6. Частота вращения выдвижного шпинделя в минуту 12,54..1600. Масса станка 12250 кг. Остальные элементы характеристики станка 2622В одинаковы со станком 2620В.
2622Г — выполняется без задней стойки с укороченной станиной, благодаря этому уменьшаются габариты и масса станка.
2622Д — предназначен для обработки крупногабаритных деталей массой до 4000 кг. Размеры рабочей поверхности стола 1250х1600 мм. Наибольшее продольное и поперечное перемещения стола 1250 мм.
2622К — предназначен для обработки особо крупных неподвижно установленных чугунных и стальных корпусных деталей. Станок имеет устройство, позволяющее быстро и надежно осуществлять транспортировку и установку станка относительно детали. Дополнительно к расточному шпинделю диаметром 110 мм станок имеет полый фрезерный шпиндель с наружным диаметром 175 мм и снабжен навесной планшайбой диаметром 350 мм. Наибольшее продольное перемещение стойки вместе со шпиндельной бабкой 400 мм. Наибольшее вертикальное перемещение шпиндельной бабки 1800 мм, перемещение стойки по станине 2000 мм. Поворот стойки относительно вертикальной оси ±20°.
2622П — обладает повышенной точностью, жесткостью и виброустойчивостью шпиндельной системы. Применяется для расточных работ, не требующих применения радиального суппорта и фрезерных работ. На станке можно также нарезать резьбу подачей шпинделя.

Производители горизонтально-расточного станка 2620

2620А, 2620Е, 2620Д, 2А620-1, 2А620ф1, 2А620Ф11, 2А620Ф2, 2А620Ф2-1 — станки производства завода «Свердлов»;
2620В, 2620Г, 2620ВФ1, 2620ВФ11, 2620ГФ1 — станки производства Ивановского завода тяжелого станкостроения ИЗТС;
2А620-2, 2А620Ф1-2, 2А620Ф20-2 — станки производства Чаренцаванского станкостроительного завода.

Габарит рабочего пространства горизонтально-расточного станка 2622В

Габарит рабочего пространства станка 2622В

Посадочные и присоединительные базы горизонтально-расточного станка 2622В. Поворотный стол

Поворотный стол горизонтально-расточного станка 2622В

Посадочные и присоединительные базы горизонтально-расточного станка 2622В.

Конец шпинделя

Конец шпинделя горизонтально-расточного станка 2622В

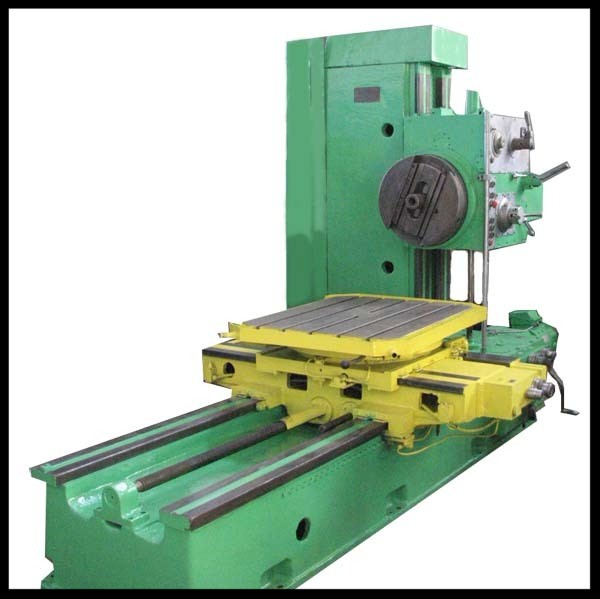

Фото горизонтально-расточного станка 2622В

Фото горизонтально-расточного станка 2620В

Фото горизонтально-расточного станка 2622В. Смотреть в увеличенном масштабе

Расположение составных частей горизонтально-расточного станка 2622В

Расположение составных частей расточного станка 2622В

Перечень составных частей горизонтально-расточного станка 2622В

задняя стойка
люнет
станина
продольные салазки стола
поперечные салазки стола
поворотный стол
планшайба (Модель 2620в)
радиальный суппорт (только для станка 2620в)
шпиндельная бабка
передняя стойка
шкаф электрооборудования
электромашинный агрегат

Кинематическая схема горизонтально-расточного станка 2622В

Кинематическая схема расточного станка 2622В

Кинематическая схема горизонтально-расточного станка 2622В. Смотреть в увеличенном масштабе

Установочный чертеж горизонтально-расточного станка 2622В

Установочный чертеж расточного станка 2622В

Читайте также: Электросхема горизонтально расточного станка 2620В, 2622В

2622В горизонтально расточной станок. Видеоролик.

Технические характеристики горизонтально-расточных станков 2622В

Наименование параметра	2620	2620В	2622В
Основные параметры станка
Диаметр выдвижного расточного шпинделя, мм	90	90	110
Наибольший диаметр расточки шпинделем, мм	320
Наибольший диаметр расточки суппортом планшайбы, мм	600		—
Наибольшая длина расточки и обточки суппортом планшайбы, мм	550		—
Наибольший диаметр сверла (по конусу), мм	65
Стол
Рабочая поверхность стола, мм	900 х 1120	1120 х 1250	1120 х 1250
Наибольшая масса обрабатываемого изделия, кг	2000	3000	3000
Наибольшее продольное перемещение встроенного стола, мм	1150	1120	1120
Наибольшее поперечное перемещение встроенного стола, мм	1000	1000	1000
Пределы рабочих подач стола (вдоль и поперек), мм/мин	1,4… 1110	1,4… 1110	1,4… 1110
Наибольшее усиление подачи стола (вдоль и поперек), кгс	2000	2000	2000
Деление шкалы лимба, мм	0,025
Деление шкалы лимба поворота стола, град	0,5	1	1
Выключающие упоры	есть
Скорость быстрых перемещений, м/мин	2,2
Скорость быстрых установочных круговых перемещений, об/мин	2,8
Шпиндель. Шпиндельная бабка
Наибольшее горизонтальное (осевое) перемещение выдвижного шпинделя, мм	710	710	710
Частота вращения шпинделя, об/мин	12,5… 2000	12,5… 1600	12,5… 1250
Количество скоростей шпинделя	23	22	21
Пределы рабочих подач шпинделя, мм/мин	2,2… 1760	2,2… 1760	2,2… 1760
Пределы рабочих подач радиального суппорта, мм/мин	0,88… 700	0,88… 700	—
Пределы рабочих подач шпиндельной бабки, мм/мин	1,4… 1110	1,4… 1110	1,4… 1110
Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм	1000	1000	1000
Конус шпинделя	Морзе 5	Морзе 5	Морзе 6
Скорость быстрых перемещений шпиндельной бабки, м/мин	2,2
Скорость быстрых перемещений шпинделя, м/мин	3,48
Скорость быстрых перемещений радиального суппорта, м/мин	1,39		—
Наибольший крутящий момент на шпинделе, кгс*м	495	140	180
Наибольший крутящий момент на планшайбе, кгс*м	780	250	—
Наибольшее усиление подачи шпинделя, кгс	1500	1500	1500
Наибольшее усиление подачи суппорта, кгс	700
Наибольшее усиление подачи бабки, кгс	2000	2000	2000
Нарезаемая метрическая резьба, мм	1… 10	1… 10	1… 10
Нарезаемая дюймовая резьба, число ниток на 1″	4… 20	4… 20	4… 20
Планшайба
Наибольшее радиальное перемещение суппорта встроенной планшайбы, мм	170	160	—
Скорость вращения планшайбы, об/мин	8… 200	8… 200	—
Количество скоростей планшайбы	15	15	—
Возможность отключения вращения планшайбы	есть		—
Возможность одновременной подачи суппорта и шпинделя	есть		—
Диапазон бесступенчатых подач радиального суппорта, мм/мин		0,88… 700	—
Привод
Количество электродвигателей на станке
Электродвигатель привода главного движения, кВт	10	8,5; 10	8,5; 10
Электродвигатель привода подачи шпинделя, кВт	1,52	2,1	2,1
Привод поворота стола, кВт	1,7	2,0	2,0
Привод насоса смазки шпиндельной бабки, кВт		0,75	0,75
Привод насоса смазки механизма распределения подач, кВт		0,12	0,12
Электромашинный усилитель, кВт		4	4
Габариты и масса станка
Габариты станка, включая ход стола и салазок, мм	5510 х 3200 х 3012	5700 х 3400 х 3000	5700 х 3400 х 3000
Масса станка, кг	12000	12500	12200

Список литературы:

Горизонтально-расточные станки 2620В, 2622В, 2620Г, 2622Г. Руководство по эксплуатации 2620В.00.000 РЭ
Горизонтально-расточные станки 2620В, 2622В, 2620Г, 2622Г. Руководство по эксплуатации электрооборудования 2620В.00.000 РЭ1

Бернштейн-Коган В.С. Электрооборудование координатно-расточных и резьбошлифовальных станков, 1969
Глухов Н.М. Работа на координатно-расточных станках, 1953
Григорьев С.П., Григорьев В.С. Практика координатно-расточных и фрезерных работ, 1980
Ипатов С.С. Координатно-расточные станки в точном приборостроении, 1954
Кашепава М.Я. Современные координатно-расточные станки, 1961
Кудряшов А.А. Станки инструментального производства, 1968
Смирнов В.К. Токарь-расточник. Учебник для технических училищ, 1982
Тепинкичиев В.К. Металлорежущие станки, 1973
Зазерский Е.И., Гутнер Н.Г. Токарь-расточник, 1960
Пономарев В. Ф. Справочник токаря-расточника,1969
Смирнов В.К. Токарь-расточник. Учебник для технических училищ, 1982
Богданов А.В. Расточное дело, 1960

Связанные ссылки. Дополнительная информация

Горизонтальные сверлильно-фрезерные-расточные станки

Адрес:
603127, г. Нижний Новгород,
ул. Коновалова, д. 6

Тел.:
(831) 414-73-14,
423-67-11

Факс:
(831) 229-98-12

E-mail: [email protected]

	Горизонтальный сверлильно-фрезерный станок с панелью цифровой индикации серии TPX61 — это универсальная модель, которая подходит для обработки литых, стальных, различных нежелезных поверхностей. Станок делает большие отверстия в заготовке. Он широко используется в машиностроении, металлургии, военной промышленности и др. Станок имеет защитное покрытие, что обеспечивает его долговечность и прочность. Шпиндель станка отличается высокой прочностью. Централизованная система автоматического контроля обеспечивает высокую функциональность станка. Кроме того, станок оборудован предохранительными клапанами и соответствует всем нормам безопасности. Это максимально удобное и надёжное в работе устройство. Рабочий стол оборудован оптическим устройством позиционирования 4×90°, что обеспечивает высокую точность обработки.
	Горизонтальный сверлильно-фрезерный станок серии TPX62 — это универсальная многофункциональная модель с функциями сверления, расточки, фрезерования, нарезания резьбы, подходит для обработки литых, стальных, различных нежелезных поверхностей. Станок способен проделывать большие отверстия, сверлить радиальные отверстия, протачивать пазы и конавки. Горизонтальный сверлильно-фрезерный станок оснащйн правоугольной фрезерной головкой, универсальной фрезерной головкой, лицевой панелью и другими аксессуарами. Такие станки широко применяются в тяжёлом, транспортном, нефтехимическом машиностроении и других сферах.
	Станки серии TPX65 являются вариантом горизонтальных сверлильно-фрезерных станков. Станки используются для обработки крупногабаритных деталей, в том числе операций сверления, растачивания, расширения отверстий, развертывания, местного совмещения, продольно-фрезерных, долбежных процедур, нарезания резьбы, и других процессов. В качестве горизонтального сверлильно-фрезерного станка, данный фрезерный станок оснащен сферической цифровой системой считывания Newall, он хорошо подходит для обработки отверстий моделей с большими деталями, если координаты будут точными.
	Горизонтальный автоматический сверлильно-расточный станок серии AH, разработанный с применением современных технологий, отличается такими характеристиками, как высокая скорость обработки, многофункциональность и универсальность. Он подходит для сверления, расточки, торцового фрезерования, нарезания резьбы, для обработки заготовок в форме коробки, рамки. Станок выполнен в новом удачном дизайне, имеет такие преимущества, как: 1. Кнопочная клавиатура для управления всеми осями станка. 2. Цикл сверления состоит из подхода на быстром ходу до отверстия инструмента, движения на рабочей подаче до конца отверстия, выхода из отверстия на быстром ходу.
	Горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ модели PBC был спроектирован и разработан на основе похожих станков, произведенных компанией SMTCL, и с использованием германской передовой технологии. Эти горизонтальные сверлильно-фрезерно-расточные станки были спроектированы в блочной конструкции, что позволяет устанавливать различные ЧПУ управления, возможности и точности обработки. Горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ имеет такие основные функции, как сверление и фрезерование, но этот станок также может растачивать, расвертывать, прошивать, торцевать, и т. д. Такой тип станка особенно подходит для обработки коробчатых деталей с отверстиями на различных местах, в которых точность позиционирования чрезвычайно важна. Наш горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ может осушествлять автоматическое позиционирование любой оси, подборку до 4 осей от любых X, Y, Z, W и B осей, таким образом, станок может сделать трехмерные кривые с использованием интерполяции дуги. По требованиям клиента, этот станок может быть оборудован с вертикальным вращающимся столом с ЧПУ, головкой прямоугольного фрезерования, и т.д. PBC13 С опционной защитой для площади рабочего стола и опционной защитой для шпиндельной бабки и станины. PBC130qf С опционной защитой для шпиндельной бабки и станины.
	Фрезерно-расточный станок с ЧПУ компании SMTCL использует одностанинную конструкцию с боковой шпиндельной бабкой. Станина и суппорт двигаются горизонтально по направляющим станины. Смена скорости шпинделя фрезерно-расточного станка использует автоматическую коробку передач для переключения между высоким и низким диапазонами. Во всех осях установлены электросервомоторы производства Siemens. Ось X использует двухдвигательную, двухпередачную и реечно-приводную технологию, которая значительно улучшает ведущую силу оси X, а так же устраняет задний ход эффективнее, чем традиционная одномоторная двухприводная технология. Два двигателя двигаются синхронно и управляются с помошью ЧПУ. Ось Y использует двухмоторную и двойную шариковую винтовую парную систему. ОсиX, Y, и Z (пиноль) использует закрытую систему равномерного движения гидростатических направляющих, которая дает высокую производительность, низкий уровень вибрации, и позволяет сохранить высокую точность.

Горизонтально-расточные станки

Компания

8 800 555-70-30

Единый колл-центр

C 8:30 до 17:30 мск.

[email protected]

Скачать презентациюСмотреть фильм

RU-DRIVE сегодня
- Клиенты
- Партнеры
- Отзывы
- Поставщикам
- Документация
Пресс центр
- Новости
- Статьи
Команда RU-DRIVE
- Работа в компании
Миссия и ценности RU-DRIVE
Реализованные проекты
Политика конфиденциальности

Продукты и решения

Приводная техника
- Преобразователи частоты
- Устройства плавного пуска
Качество и надежность электроснабжения
- Устройства защиты от замыканий на землю
- Низковольтные статические генераторы реактивной мощности 0,4 кВ
- Статические генераторы реактивной мощности (СТАТКОМ) 6-35 кВ
- Динамический источник питания RU-DRIVE DOPS
- Cтатический тиристорный компенсатор реактивной мощности RU-DRIVE SVC (СТК)
Промышленная автоматизация
- Комплексная автоматизация
- АСУ ТП газотурбинных установок
- Диспетчеризация и цифровизация
Испытательное оборудование
- Вспомогательное оборудование
- Стенды
- Динамометры
- Прочее оборудование
Интеграция промышленных роботов
- Промышленные роботы
- Применение роботизированных комплексов
- Позиционеры
- Подвижные платформы
- Сварочное оборудование
Металлообрабатывающее оборудование
- Гидравлические станции и гидроагрегаты
- Фрезерные станки
- Горизонтально-расточные станки
Автоматические линии
- Линии для пищевых производств
- Линии для металлургических производств
- Линии для машиностроения
Блок боксы
- Энергомодуль
- Блок-контейнер
- Блочно-модульное здание
- Блок-бокс UNIBOX

Услуги и сервис

8-800-700-9876 (доб. 2503)

Комплексное проектирование
Комплексная автоматизация производства
Модернизация металлорежущего оборудования
Диагностика оборудования
Техническое обслуживание станков с ЧПУ
Сервисное обслуживание

Отраслевые решения

ТЭЦ
Химическая промышленность
Пищевая промышленность
Металлургия
Нефтегазодобыча
Горная промышленность
Электростанции
Машиностроение
Альтернативная энергия
Котельные станции
ГЭС
Водоканалы
Нефтехимия

Контакты

Главная

► Продукты и решения

► Горизонтально-расточные станки

Максимальная автоматизация процесса обработки металла

Диаметр отверстия шпинделя, мм 110-130

Тип станка с зажимной плитой

Цена: по запросу

Машиностроение

Применение металлообрабатывающего оборудования в машиностроительной отрасли обеспечивает

выполнение разнообразных операций с помощью разных инструментов: растачивание, сверление, зенкерование, подрезку торцов, обтачивание цилиндрических заготовок, нарезание резьб (наружной, внутренней), фрезерование (торцевое и цилиндрическое).
увеличение производительности оборудования и выпуска продукции.

Об оборудовании

RU-DRIVE поставляет широкий спектр оборудования для обработки металла. Мы занимаемся оснащением производств металлообрабатывающим оборудованием и предлагаем нашим клиентам различные комплексные производственные решения «под ключ», а также выступаем в качестве интегратора систем автоматизации производства.

RU-DRIVE является эксклюзивным представителем компании Fermat на территории России и осуществляет поставку, ремонт и наладку всего спектра оборудования. Fermat — это ведущий производитель горизонтально-расточных станков в Чехии и на сегодняшний день является бесспорным лидером среди европейских производителей металлообрабатывающего оборудования. Оборудование Fermat приобрело широкую популярность среди производственных предприятий многих стран мира благодаря высокому качеству и надежности, производительности, максимальной точности в работе, выгодной цене и короткому сроку поставки.

Наличие прямого контракта с компанией Fermat позволяет нам предлагать клиентам купить оборудование по взаимовыгодным условиям сотрудничества, которые заключаются в оптимальном сочетании цены и качества продукции.

“РУ-Инжиниринг” предоставляет услуги по поставке и обслуживанию металлообрабатывающего оборудования:

поставка новых металлорежущих станков производства Fermat;
модернизация металлообрабатывающих станков;поставка бывших в эксплуатации металлорежущих станков и другого металлообрабатывающего оборудования;
диагностика и сервисное обслуживание металлообрабатывающего оборудования.

Проекты Горизонтально-расточные станки

2020 г.

ООО «Ишимбайский станкоремонтный завод»

2020 г.

ПАО «Туймазинский завод автобетоновозов»

Все проекты

Оставьте заявку на заказ

Горизонтально расточной станок характеристики, модели

Главная / ЧПУ станок / Станки по металлу / Горизонтально расточной станок характеристики, модели

В этой статье мы рассмотрим горизонтально расточной станок и его характеристики, а также узнаем какие бывают модели горизонтально расточных станков. Основным размером станков этого типа является диаметр выдвижного расточного шпинделя, несущего инструмент. В горизонтально-расточных станках расточной шпиндель располагается горизонтально. Движения, необходимые для выполнения технологического цикла, сообщаются различным узлам станка в зависимости от его размеров.

Горизонтально расточные станки малых размеров (с диаметром расточного шпинделя 50-125 мм) имеют следующие основные узлы: станину 1 (рис. 1), переднюю стойку 2, шпиндельную бабку 3, стол 4, заднюю стойку с люнетом 5.

Среди различных характеристик горизонтально расточных станков главным движением v станка является вращение шпинделя. Движение подачи сообщается либо инструменту, или заготовке, в зависимости от характера обработки. В первом случае движением подачи является осевое перемещение S1 шпинделя или вертикальное перемещение S2, шпиндельной бабки, или радиальное перемещение S3 резцовой головки по планшайбе, во втором случае — перемещение стола в одном из двух взаимно перпендикулярных направлений S4, и S5.

Вспомогательными движениями у горизонтально расточных станков являются:

установочные перемещения шпиндельной бабки в вертикальном направлении;
установочные перемещения стола по двум координатам;
установочное перемещение задней стойки с люнетом;
установочное перемещение люнета на задней стойке;
переключение скоростей и подач и т. д.

Рис. 1. Горизонтально расточной станок малого размера.

Станки средних размеров с диаметром шпинделя 100-200 мм имеют те же узлы, что и станки малых размеров (рис. 2), однако характеристики горизонтально расточных станков отличаются в зависимости от модели. Стол этих станков перемещается лишь в одном направлении — продольном или поперечном. Передняя и задняя стойки могут перемещаться по направляющим станины в продольном или поперечном направлении.

Рис. 2. Горизонтально расточной станок среднего размера.

Тяжелые расточные станки (с диаметром шпинделя 125-320 мм) не имеют стола, и заготовку устанавливают непосредственно на станине (рис. 3). В тяжелых горизонтально расточных станках наиболее универсального исполнения передняя стойка перемещается в поперечном направлении — по направляющим станины, в продольном — по промежуточным саням, имеющим направляющие.

Рис. 3. Тяжелый горизонтально расточной станок.

Движение стойки может производиться со скоростью рабочих подач, при фрезеровании и со скоростью установочных перемещений. Задняя стойка может перемещаться лишь в поперечном направлении.

Для привода шпинделя и привода подач используются электродвигатели переменного или постоянного тока, расположенные непосредственно на шпиндельной бабке. В станках малых размеров для перемещения стола, шпиндельной бабки и задней стойки имеются отдельный электродвигатель и отдельная коробка передач. Привод тяжелых станков — многодвигательный.

Ниже приведены краткие технические характеристики горизонтально расточных станков некоторых отечественных моделей.

Горизонтально расточной станок 2614

Диаметр выдвижного шпинделя 63 мм;
Диапазон скоростей вращения шпинделя 16-1600 об/мин;
Мощность приводного электродвигателя 5/4,5 кВт;
Масса 60 кН.

Горизонтально расточной станок 262Г

Диаметр выдвижного шпинделя 85 мм;
Диапазон скоростей вращения шпинделя 20-1000 об/мин;
Мощность приводного электродвигателя 6,5/7 кВт;
Масса 115 кН.

Горизонтально расточной станок 2620

Диаметр выдвижного шпинделя 90 мм;
Диапазон скоростей вращения шпинделя 12,5-1600 об/мин;
Мощность приводного электродвигателя 10 кВт;
Масса 118 кН.

Горизонтально расточной станок 2622

Диаметр выдвижного шпинделя 110 мм;
Диапазон скоростей вращения шпинделя 12,5-1600 об/мин;
Мощность приводного электродвигателя 10/7 кВт;
Масса 115 кН.

Горизонтально расточной станок 2А630

Диаметр выдвижного шпинделя 125 мм;
Диапазон скоростей вращения шпинделя 4-1250 об/мин;
Мощность приводного электродвигателя 14 кВт;
Масса 225 кН.

Горизонтально расточной станок 2654

Диаметр выдвижного шпинделя 150 мм;
Диапазон скоростей вращения шпинделя 7,5-1000 об/мин;
Мощность приводного электродвигателя 14 кВт;
Масса 380 кН.

Горизонтально расточной станок 2656

Диаметр выдвижного шпинделя 175 мм;
Диапазон скоростей вращения шпинделя 7,5-1000 об/мин;
Мощность приводного электродвигателя 14 кВт;
Масса 420 кН.

Горизонтально расточной станок 2А660

Диаметр выдвижного шпинделя 220 мм;
Диапазон скоростей вращения шпинделя 4-450 об/мин;
Мощность приводного электродвигателя 59 кВт;
Масса 980 кН.

Горизонтально расточной станок 2670

Диаметр выдвижного шпинделя 250 мм;
Диапазон скоростей вращения шпинделя 3-350 об/мин;
Мощность приводного электродвигателя 88 кВт;
Масса 1600 кН.

Горизонтально расточной станок 2680

Диаметр выдвижного шпинделя 320 мм;
Диапазон скоростей вращения шпинделя 2-250 об/мин;
Мощность приводного электродвигателя 88 кВт;
Масса 2050 кН.

Статьи по станкам ЧПУ

Более 1000 статей о станках и инструментах, методах обработки металлов на станках с ЧПУ.

Предыдущая статья

Следующая статья

▷ Горизонтально расточной станок дешево бу оборудование на аукционе Surplex

Все станки
Металл
Расточные станки
Горизонтально-расточные станки с подвижным столом

Станки с ручным управлением и ЧПУ для сверления больших деталей 5 Позиции

Категории

Фильтр

Подписаться на поиск

сортировать по:

вид:

UNION BFT 90/2 Horizontal Boring Mill Горизонтально-расточные станки с подвижным столом

Отличное предложение

Pазмеры, примерно	5 500 x 3 200 x 2 900 мм
Год выпуска	1976
Приблизительный вес	12 000 кг
Товар можно забрать	immediately
условия поставки	FCA Schwäbisch Gmünd, погрузка на грузовик

Сделать ставку

Подробнее

воспроизвести видео

Горизонтально-расточный станок с подвижным столом TOSHIBA BP-130. R22 Горизонтально-расточные станки с подвижным столом

Pазмеры, примерно	7 620 x 10 210 x 5 215 мм
Год выпуска	2008
Приблизительный вес	44 000 кг
Товар можно забрать	immediately
условия поставки	FCA Deinze, погрузка на грузовик

Запросить предложение

Подробнее

Горизонтально-расточный станок с подвижным столом MIKROMILL HBM 5 T Горизонтально-расточные станки с подвижным столом

Pазмеры, примерно	5 300 x 5 300 x 4 600 мм
Год выпуска	2009
Приблизительный вес	40 000 кг
Товар можно забрать	mid of November 2022, by arrangement
условия поставки	EXW Saffig, товар со склада продавца

Подробнее

KEARNS-RICHARDS SH 75 Table Type Horizontal Borer Горизонтально-расточные станки с подвижным столом

Pазмеры, примерно	4 200 x 2 440 x 2 950 мм
Год выпуска	неизвестно
Приблизительный вес	7 700 кг
Товар можно забрать	immediately
условия поставки	FCA Coatbridge, погрузка на грузовик

Запросить предложение

Подробнее

Горизонтально-расточный станок с подвижным столом CERUTI AB 55 Горизонтально-расточные станки с подвижным столом

Отличное предложение

Pазмеры, примерно	3 000 x 800 x 2 000 мм
Год выпуска	неизвестно
Приблизительный вес	3 500 кг
Товар можно забрать	immediately
условия поставки	FCA Belfast, погрузка на грузовик

Подробнее

Не нашли то, что искали?

Подпишитесь на результаты поиска с текущими фильтрами и получайте информацию о новых поступлениях по электронной почте.

Подписаться на поиск Подписка на текущий поисковой запрос успешно выполнена

Определение, описание станка
История, развитие, особенности горизонтально-расточного станка с подвижным столом
Сфера применения, примеры использования

Определение, описание станка

Горизонтально-расточный станок с подвижным столом, относится к классу металлообрабатывающего оборудования, которое используется для обработки крупногабаритных корпусных деталей. Станки данного вида также используются для черновой и чистовой обработки деталей, а также заготовок среднего размера. С помощью такого оборудования проводят не только расточные работы. Данная техника позволяет получать отверстия различных диаметров, наружную и внутреннюю резьбу. Горизонтально-расточный станок с подвижным столом используют и для обработки цилиндрических, конических поверхностей, а также для фрезерования торцов и зенкования.

универсальное оборудование
используют в мелкосерийном и в серийном пр-ве
отличается надежностью, долговечностью

Качество Большой выбор Инд. подход Главными характеристиками, определяющими рабочие свойства горизонтально-расточного станка с подвижным столом, являются: диаметр шпинделя, размеры поворотного стола (длина, ширина, высота, общая площадь), максимальная нагрузка на стол, скорость подачи материала, мощность двигателя шпинделя и общая масса станка. Современные станки отличаются надежностью, долговечностью и высокой производительностью. Некоторые модели оборудования могут быть оснащены устройством цифровой индикации. УЦИ позволяет оператору станка выбрать необходимые координаты, по которым происходит автоматическое высокоточное позиционирования рабочего шпинделя.

История, развитие, особенности горизонтально-расточного станка с подвижным столом

С развитием машиностроения, появилась необходимость в надежном и безопасном в эксплуатации оборудовании, которое позволило бы быстро и качественно обрабатывать большие корпусные детали. Горизонтально-расточные станки с подвижными столами сегодня представлены различными моделями оборудования, которое отличается конструктивными решениями и компоновкой электрических двигателей. TOS Вертикальный сверлильный станок Основными рабочими элементами станков данного вида, являются: электромеханические зажимы, предназначенные для закрепления узлов по горизонтальным и вертикальным осям, а также привод подачи подвижных узлов, выдвижные шпиндели и бабка. Направляющие узлов изготовлены из специальной закаленной стали, покрытой ударопрочным пластиком по основным несущим граням. Для того чтобы обеспечить максимальную жесткость горизонтально-расточного станка, производитель использует высококачественный фундамент повышенной прочности.

Сфера применения, примеры использования

Горизонтально-расточный станок с подвижным столом широко используется в машиностроении, судостроении и станкостроении. С помощью данного оборудования изготавливают и обрабатывают корпусные детали, изготовленные из различных видов металла. В зависимости от разновидности расточного станка его могут использовать в единичном или мелкосерийном выпуске. Оборудование с числовым программным управлением используют в серийном производстве.

Глубина, на которой производится обработка, регулируется с помощью лимба. После чего производится включение сверла, электродвигателей и подача охлаждающей жидкости. Охлаждающая жидкость подается с помощью специального шланга, который подключается к электронасосу. С его помощью смазываются узлы сверлильной головки. Остальные элементы приходится смазывать вручную. Инструмент обрабатывает деталь, после чего остается снять ее со стола и убрать стружку. Обработка производится с помощью перемещения детали относительно рабочего инструмента, и в этом главная особенность техники.Вертикальный сверлильный станок используют в серийном, массовом и единичном производстве. Купить качественные расточные станки можно на сайте Surplex. Компания предлагает надежное, универсальное оборудование от ведущих европейских производителей. Покупатели могут найти как поддержанные, так и новые станки по самым выгодным ценам. Компания Surplex гарантирует качество и надежность представленного на аукционах оборудования. Перед началом продажи оно подвергается тщательному осмотру и объективной оценке, со стороны независимых экспертов Surplex.

Позиции, которое вы недавно просматривали Показать все ранее просмотренные позиции

Для этого лота была установлена резервная цена, т.е. минимальная цена, за которую продавец согласен продать товар. Если эта цена не будет достигнута в ходе данного аукциона, то победа на этом аукционе будет присуждаться условно.
После окончания аукциона продавец получает информацию о наибольшем полученном ценовом предложении и решит, продавать ли ему товар по этой цене или нет. В течение 2 рабочих дней после окончания аукциона Surplex сообщит потенциальному покупателю, который предложил самую высокую цену, о том, выиграл ли он аукцион. До этого момента ценовое предложение клиента считается обязательным к исполнению.

Другой участник торгов поставил такую же ставку до вас. Если вы увеличите максимальную ставку, у вас будет шанс выиграть этот лот.

Оцените эти отличные предложения аукциона Surplex:
Горизонтально-расточные станки с подвижным столом б/у

Xing

Mail

Facebook

Twitter

Копировать ссылку

Объект удален. Вернуть

Основы горизонтального растачивания | Family Handyman

Горизонтальное бурение, бестраншейная копка, наклонно-направленное бурение — как бы вы это ни называли, это может быть именно то решение, которое вы искали.

1 / 8

DitchWitch

Зачем Копать, когда можно B руда?

Установки для наклонно-направленного бурения позволяют толкать, тянуть и вращать буровые штанги под землей с минимальным нарушением ландшафта, тротуаров, дорог и т. д. Направленное бурение предпочтительнее прокладывания траншей, когда речь идет о установке подземных коммуникаций, таких как водопровод, канализация, газ , электрический телефон, оптоволокно и т. д. Но это не так популярно в мире жилищного строительства, и это ошибка.

2 / 8

через www.drilingas.lt/en/home/

Основы бурения:

Направленное бурение, иногда называемое бестраншейным рытьем, выполняется путем прокалывания грунта буровым долотом/головкой под небольшим углом. Бит вращается и проталкивается через почву. Полюса добавляются последовательно, чтобы увеличить радиус действия. После достижения желаемой глубины наконечник сверла выравнивается, чтобы поддерживать горизонтальность ствола. Когда отверстие достигает места назначения, через отверстие протягивается труба, линия или канал.

3 / 8

DitchWitch

Рулевое управление

Помимо агрессивных твердосплавных зубьев буровые головки оснащены электроникой, которая посылает радиосигнал. Сигнал улавливается приемником над землей, который постоянно определяет местоположение буровой головки. Человек, держащий трубку, разговаривает с оператором машины, чтобы сообщить ему, в каком направлении двигаться. Некоторые высококачественные машины имеют бортовую систему, которая позволяет оператору самостоятельно видеть, в каком направлении движется долото.

4 / 8

Советы Construction Pro

Изменение направления

Это обычная конфигурация режущей головки. По форме напоминает утконос. Когда голова вращается, она проходит прямо через почву. Когда необходимо изменить направление, человек, управляющий машиной, останавливает вращение труб и вместо этого просто проталкивает их через почву. Голова будет менять направление в зависимости от ее ориентации. Есть еще несколько методов: в одном используется труба с изогнутым концом, а в другом — направленная струя воды под высоким давлением.

5 / 8

Наконечники Construction Pro

Бурильная труба

Бурильная труба, также известная как бурильная штанга, бурильная штанга или бурильная колонна, бывает различной длины и ширины в зависимости от размера машины и размера необходимого отверстия. . Эта труба с резьбой похожа на стальную водопроводную трубу, но рассчитана на высокий крутящий момент. Диаметр трубы варьируется от 1 дюйма до 36 дюймов и больше. Трубы не только скручиваются и проталкиваются сквозь почву, они также подают воду или другой буровой раствор для охлаждения буровой головки и электроники внутри нее, а в некоторых случаях вода помогает управлять головкой. Большинство машин автоматически соединяют и разбирают трубу.

6 / 8

DitchWitch

Вытягивание

После того, как бур вышел из земли в нужном месте, буровая головка снимается, а на ее место устанавливается «расширитель» или «расширитель». Задние развертки бывают разных размеров в зависимости от размера протягиваемой трубы, линии или канала. Затем труба, линия или трубопровод подсоединяется к заднему расширителю и вытягивается к буровой установке.

7 / 8

Советы Construction Pro

M Машина Опции

В основном существует два типа машин: автономные и удаленные. Удаленные буровые установки можно прикрепить к кузову грузовика, прицепу или погрузчику с бортовым поворотом. Они часто питаются от гидравлического давления, обеспечиваемого отдельным источником питания. Автономные буровые установки более популярны, поскольку их установка занимает меньше времени, и их можно маневрировать в труднодоступных местах. Многие машины имеют гусеничный привод и могут легко перемещаться по пересеченной или нестабильной местности. Буровые машины имеют выносные опоры, которые вдавливаются в землю, чтобы предотвратить их отталкивание назад при движении труб вперед. А у некоторых есть бортовые резервуары для воды для охлаждения головы.

8 / 8

DitchWitch

Итак, почему B кольцо?

Допустим, ваш клиент отказывается от колодца и подключается к водопроводу. Зачем выкапывать и сносить весь передний двор и, возможно, высаживать красивые деревья, которым может быть несколько десятков лет. Если подсобное помещение находится в центре дома, направленное бурение имеет еще больше смысла. Вы можете разрезать 12-дюймовый. квадратная дыра в бетонном полу, и хороший оператор без проблем попадет в нее. Это только один сценарий. Подумайте о водоотведении или подключении хозяйственных построек к электроснабжению и коммунальным услугам. По сути, если вам нужна траншея и что-то мешает, направленное бурение может сэкономить вам кучу времени и кучу денег.

Горизонтально-расточные станки | Станки с ЧПУ

Горизонтально-расточные станки | станки с ЧПУ | Амера-Сейки

Если вы находитесь в поиске горизонтально-расточного станка высшего качества, вы обязаны поговорить с Amera-Seiki о наших станках серии ABM. Начнем с тяжелой отливки из высококачественного железа. Все основные структурные детали спроектированы с использованием программного обеспечения для анализа методом конечных элементов (FEA) для моделирования напряжений и деформаций. Оттуда мы используем комбинацию коробчатых направляющих и линейных направляющих роликового типа для достижения оптимальных стандартов производительности и повторяемости. Наши станки могут выдерживать огромные весовые нагрузки на стол, а головка шпинделя усилена ребрами в форме клетки для повышения жесткости.

В качестве стандартного оборудования мы используем элементы управления Fanuc и линейные шкалы Heidenhain по осям X, Y и Z. Наши производственные линии включают в себя машины как с фиксированной колонной, так и с подвижной колонной с большими размерами прутка, чем у многих конкурентов! Наши станки серии ABM стандартно поставляются с ATC на 40 инструментов, с возможностью установки на 60 и даже 90 инструментов на некоторых моделях!

Посмотреть характеристики Запросить цену

Горизонтально-расточные станки Amera-Seiki серии ABM:

Серия ABM предлагает фиксированные и подвижные модели колонн, коробчатые и линейные направляющие с размерами стола от 1250 x 1250 мм до 6000 x 2500 мм!
Ищете сверлильный станок для очень тяжелых условий эксплуатации? У нас есть машины серии ABM, которые могут обрабатывать до 50 000 кг (55 тонн США)!
Нужен стержень очень большого размера? У нас есть размеры стержней от 4 до 6 ½ дюймов!
Нужна мощность обработки? Наши шпиндельные двигатели имеют мощность 22 л. с. на небольших машинах и 50 л.с. на больших моделях!

«У нас есть несколько станков Amera-Seiki, и они у нас уже много лет. Они требовали минимального обслуживания, и у нас было очень мало времени простоя по сравнению с машинами других марок».

— Марк Коллетт
Блум Производитель

Технические характеристики серии АБМ

9013

Модель		шт.0114	АБМ-130 20/25/32/42 РТ	АБМ-130 32/42 Р	АБМ-130 32/42/52/62 РЛ	АБМ-150 32/42/52/62 РЛ	4 ABM-110 22/26/32/42 T	ABM-110 22/26/32/42	ABM-130 52/62
			. Столбец	Подвижный столбец	Подвижный столбец	Подвижный столбец	Подвижный столбец	Подвижный столбец	Moveable Column	Moveable Column
Table	Table Size	mm	1250x1250x360° (opt. 0.001°)	1600x1400x0.001°	1400x1600x0.001°	1600x1400x0.001°	1800x2000x0.001°	2200x2500x0.001° (opt. 2500x3000x0.001°)		2000/2400/3000/4000×1400	2000/2400/3000/4000×1400	5000/6000×2500
	T-Slot Size	mm	22×7	24×7	24×7	24×7	28×9	28×11 (opt. 28×13)		22	22	28
	Maximum Load	kg	5000	8000	8000	8000	15,000 (opt. 20,000)	30,000 (opt. 40,000)		12,000/15,000/20,000/25,000		40,000/50,000
Travel	X-Axis	mm	2000	2000/2500/3200	2000/2500/3200/4200	2500/2500/3200/4200	3200/4200	3200/4200/5200/6200		2200/2600 /3200/4200		5200/6200
	Ось Y	MM	1500 (OPT. 1800)	1800		2000. 200014 2000. 200014 2000. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014. 200014 2000).	2500 (опция 2000, 3000)	2500 (опция 3000)		1600 (опция 19)00)	2000 (opt.2500)	2500 (opt. 3000)
	Z-Axis	mm	1400	1700	1700	2000 (opt. 2500)	2000 ( opt. 2500)	2000 (opt. 2500)		1700	1700	2000 (opt. 2500)
	W-Axis	mm	400 (opt. 500)	500	550	700 (опция 900)	700 (опция 900)	900		500	550	700 (opt. 900)
Spindle	Diameter	mm	110	110	110	130	130	130	150	110	110	130
	Скорость	ОР	10 — 2500 (Opt. 3000)			10 — 2500 (Opt. 3000)			10 — 2500 (Opt. 3000)			. опция 2500)	10 — 2000 (Opt. 2500)	10 — 1500 (Opt. 2000)	10 — 2500 (Opt. 3000)	10 — 2500	10 — 2000 (Opt. 2500)
10 — 2000 (Opt. 2500)
10 — 2000 (Опт. Taper		7/24 taper ISO.50, BT 50
Travels	Spindle Center to Table	mm	0 — 1500 (opt. 1800)	0 — 1800	0 — 2000 (opt 2500)	0–2000 (опц. 2500, 3000)	0–2500 (опц. 2000,3000)	0 — 2500 (Opt. 3000)		0 — 1600 (Opt. 1900)	0 — 2000 (Opt. 2500)	0 — 2500 (Opt. 3000)
SPINDLE.	мм	60-1860 (Opt. -40 — 1860)	0 — 2200	0 — 2250	-150 — 2250	50 — 2750	— 2250		. — 2950 [3450]}	-50 — 2150	-100 — 2150	200 — 2900 (опц. 0 — 2900)
	Height From Ground to Table Surface	mm	1350	1250	1250	1250	1420	1420	1420	1180	1180	1420
Feed Rate	Rapid Feed Rate X/Y/Z	M/min	12	10	10	10	10	8/10/10 (opt. 6/10/10)		10	10	10.08.10
	Rapid Feed Rate W	M/min	10	10	10	6	6	6	6	10	10	6
	Minimum Setting	mm/min	0.001	0.001	0.001	0.001	0.001	0.001	0. 001	0.001	0.001	0.001
	Cutting Feed Rate	mm/min	1 — 5000	1 — 5000	1 — 5000	1 — 5000	1 — 5000	1 — 5000	1 — 5000	1 — 5000	1 — 5000	1 — 5000
Motor	Spindle Servo Motor, Continuous/30 min	kw	15/18.5 (22/26)					22/26 (30/37)		15/18,5 (22/26)
	Ось X/Y/Z/W/B	кВт	4/4/4/4/4 (с осью B 7)	7/4/4/4/7	7/7/7/4/7	7/7/ 7/4/7	9/7/9/4/7	9/7/9/4/9		7/4/4/4	7/7/7/4	9/7 /9/4
	Lubricator Motor	kw	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0. 15	0.15	0.15
	Hydraulic Pump	kw	2.25	2.25	2.25	2.25	2.25	2.25	2.25	2.25	2.25	2.25
	Coolant Pump	kw	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
	Chip Conveyor	kw	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2
	Oil Cooler Pump	kw	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75	0.75
ATC	Tool Capacity	pcs	40 (опция 60)	40 (опция 60)	40 (опция 60)	40 (опция 60)	40 (опция 60) 10 9 4 10 9 4 40 (opt. 60)	40 (opt. 60)	40 (opt. 60)	40 (opt. 60)
	Tool Selection		Absolute	Absolute	Absolute	Absolute	Абсолют	Абсолют	Абсолют	Абсолют	Абсолют	Absolute
	Tool Change Time	sec	15	15	15	15	15	15	15	15	15	15
	Max . Диаметр инструмента / длина	мм	125 (Следующий пустой = 250) / 400
	Макс. Вес инструмента	кг	25	25	25	25	25	25	25	25	25	25
Coolant & Lubrication	Coolant Tank Volume	L	400	400	400	400	400	400	400	400	400	400
	Hydraulic Tank Volume	L	80	80	80	80	80	80	80	80	80	80
	Lubrication Tank Volumne	L	8	8	8	8	8	8	8	8	8	8
Miscellaneous	Power Required	KVA	45	55	55	55	55	65	65	55	55	55
	Supply Air Pressure	kg/cm²	6	6	6	6	6	6	6	6	6	6
Стандартное оборудование	Контроллер: Fanuc 0i MD
	Линеарные шкалы на x/y/z		. 0142
	Авто. Power Off
	Hydraulic System		Standard on All Models
	Coolant System
	Lubricator System
	Alarm Lamp
	Лампа рабочего освещения
	Интерфейс RS232
Optional Accessories	ATC Capacity: 60, 90
	Oil Mist Device
	Controllers: Fanuc, Siemens, Heidenhein
	Кондиционер для электрического шкафа
	Удлинительная втулка
	Подача СОЖ через шпиндель (CTTS)		Call For Availability on Your Model
	Additional Table Weight Capacity
	90° Milling Head
	Face Milling Head
	Spindle Двигатель 30/37 кВт
	ZF-300 Коробка передач

Скачать PDF 9 Запросить цену0003

Расточные станки с горизонтальным столом

Смотри также:Новые модели (594) Включает разные инструменты и держатели

Запросить цену

Добавлено в список запросов

Запрос отправлен 25. 09.22

Сравнить

США

Расточные станки с горизонтальным столом

STAVELEY

Горизонтально-расточные станки настольного типа

3-дюймовые горизонтально-расточные станки Stavely Richards настольного типа б/у Реф.#B550054 Размер шпинделя… 3 дюйма Конус шпинделя…# 5 Морзе Скорость вращения шпинделя… от 164 до 1000 об/мин Подача шпинделя….003 до .500 I.P.R…

€10,321 — €51,600 EUR

Запросить дополнительную информацию

Добавлено в список запросов

Запрос отправлен 25.09.22

США Сравнить

90 States

Расточные станки с горизонтальным столом

UNION HBM

Расточные станки с горизонтальным столом

Старый расточный станок H, шпиндель MT5, в приличном рабочем состоянии

Запрос отправлен 25.09.22

Сравнить

Саскачеван, Канада

Расточные станки с горизонтальным столом
TOSHIBA BT-8DR
Расточные станки с горизонтальным столом
Toshiba BT-8DR Horizontal Boring Mill, 1973
Request a Quote
Added to Request list
Request submitted 9/25/22
Compare
United States
Horizontal Table Type Boring Mills
NOMURA B85SR
Расточные станки с горизонтальным столом
ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК 3,35″ NOMURA
Запросить цену
Добавлено в список запросов
Запрос отправлен 25. 09.22
Сравнение
Соединенные Штаты
Горизонтальные тип таблицы Буристые мельницы
Toshiba Shibaura BT-8DR
Горизонтальный тип таблицы.
Запрос отправлен 25.09.22
Сравнить
США
Расточные станки с горизонтальным столом
AYCE AC90
Расточные станки с горизонтальным столом
3,5 «Тип таблицы AYCE HBM
Запрос a QUOTE
Добавлено в список запросов
Запрос, представленные 25.09.22
Сравнение
Illinois, США
Tipe Tail Type Type Boring Mills
8888888 гг. 90/3-2
Расточные станки с горизонтальным столом
Запросить цену
Добавлено в список запросов
Заявка отправлена 25.09. 22
Сравнить
Саскачеван, Канада
Расточные станки с горизонтальным столом
TOS W9A
Расточные станки с горизонтальным столом
ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК НАСТОЛЬНОГО ТИПА TOS 3,5 дюйма, 1981 г. ПРОИЗВОДИТЕЛЬ: ТОС МОДЕЛЬ: W9A ГОД: 1981 ДИАМ. ШПИНДЕЛЯ: 3,5 дюйма (90 мм) КОНУС ШПИНДЕЛЯ: конус № 40 с силовым тяговым стержнем СКОРОСТИ ШПИНДЕЛЯ: от 28 до 1400 об/мин…
Запросить цену
Добавлено в список запросов
Заявка отправлена 25.09.22
Сравнить
Квебек, Канада
Горизонтальная таблица типа буриные мельницы
Tos Varnsdorf W-9A
Горизонтальная таблица Тип Таблица Святые мельницы
Запрос A Цитата
Добавлено в список запросов
. Канада
Расточные станки с горизонтальным столом
SUPERMILL J
Расточные станки с горизонтальным столом
3-1/2″ Бывшая в употреблении горизонтальная расточная установка Supermill, модель J, настольного типа Ref. #B550070 Модель: J-3.5 Размер шпинделя…..3-1/2″ Конус шпинделя…..# 5 Морзе Основные скорости вращения шпинделя ….. от 16 до 1000 об/мин С…
€ 10 321 — 51 600 евро
Запрос Дополнительную информацию
Добавлено в список запросов
Запрос, представленные 25.09.2./22
Сравнение
Texas, Соединенные Штаты
Horizontal Table Tails Mills
888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888 гг. -44650
Горизонтально-расточные станки настольного типа
Meuser & Co Модель M76BFS-44650 Горизонтально-расточной станок с Sony DRO
60 887,41 €
Запросить дополнительную информацию
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
Вирджиния, Соединенные Штаты
Горизонтальные тип таблицы Скучные мельницы
СТАНКО 2620B
Горизонтальная таблица.
Запрос отправлен 25.09.22
Сравнить
Альберта, Канада
Расточные станки с горизонтальным столом
FERMAT WFC 10
Расточные станки с горизонтальным столом
FERMAT WFC 10 CNC Cross Table Type (Moving Saddle) Горизонтально-расточной станок Ø шпинделя 3,9″, CAT 50, 4000 об/мин Горизонтально-расточный и фрезерный станок с ЧПУ WFC 10 производства FERMAT представляет собой непрерывно…
€438 069,44 EUR
Запросить дополнительную информацию
Добавлено в список запросов
Запрос отправлен 25.09.22
Чехия Сравнить
Горизонтальные настольные расточные станки
TOS W-100A
Горизонтальные настольные расточные станки
4 «Таблица TOS Type Type Horizontal Boring, Melling & Drilling Machine
Среды за 103 200 евро
Запрос.
Расточные станки с горизонтальным столом
TOS VARNSDORF W100
Расточные станки с горизонтальным столом
Запросить цену
Добавлено в список запросов
Запрос отправлен 9/25/22
Сравнение
Альберта, Канада
Горизонтальный тип таблицы. Добавлено в список запросов
Запрос отправлен 25.09.22
Сравнить
Канада
Расточные станки с горизонтальным столом
TOS W-100A
Расточные станки с горизонтальным столом
, оборудованные-> лицом к лицу с хвостом
Запрос a QUOTE
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
Индия
VARNSDORF W100A
Расточные станки с горизонтальным столом
Условия: 100% процент перед отгрузкой, фрахт и пошлина оплачиваются отдельно Фрахт FCA TOS Varnsdorf
Свыше 103 200 евро
евро
Запрос Дополнительную информацию
Добавлено в список запросов
Запрос, представленная 25. 09.22
Сравнение
Георгия, США
Горизонтальные таблицы. 3,94″ Kuraki KBT-1003W, X-59″, Y-49″, Z-47″, W-27,6″, 41″ x 47″ R.Tbl, 1200 об/мин, конус 50, DRO, 15HP, #31969
Запрос коммерческого предложения
Добавлен в список запросов
Запрос отправлен 9/25/22
Сравнить
США
Расточные станки с горизонтальным столом
Расточной станок NOMURA B-100SR 4″
Расточный станок с горизонтальным столом
Расточной станок с горизонтальным столом Nomura 4″SR , 45″ x 50″ Стол 1980-х – Good Running Machine
Запросить цену
Добавлено в список запросов
Заявка отправлена 25.09.22
Сравнить
США Тип Горизонтальный стол

20003
TOS W-100A
Горизонтальная таблица Тип типа Святые мельницы
Запрос a Цитата
Добавлено в список запросов
Запрос.
NOMURA B100SR
Расточные станки с горизонтальным столом
Nomura B100SR, шпиндель 4″, X-59″, Y-49″, Z-20″, W-60″, 1200 об/мин, подвесное управление, #30666
Запросить цену
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
Соединенные Штаты
Горизонтальный тип таблицы Бурные мельницы
Цинциннати Гилберт 4 CDT
Горизонтальный табличный тип Mills
CincInnnti -Mills Mills
CincInnnti -Mills Mills Mills
Cincinnnti -Mills. Модель 4″ CDT Серийный № 4С-180 Конус шпинделя 50 Скорость вращения шпинделя от 7 до 1610 об/мин. Ход шпинделя 30″ Размер стола 48 «х 60″ Поперечный ход стола 60» Вер…
Запросить цену
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
Соединенные Штаты
Горизонтальный тип таблицы Скуры
Devlieg 4H-72
Горизонтальный тип таблицы. , Восстановленный в 2008 г., Под приводом, 4-я ось, Доступные инструменты
Запросить цену
Добавлено в список запросов
Заявка отправлена 25.09.22
Сравнить
США
Горизонтальные настольные расточные станки
DEVLIEG 4H-72
Горизонтальные настольные расточные станки
4″, DEVLIEG 4H-72, 1965, 60″ ВЕРТИКАЛЬНЫЙ, 72″ ПОПЕРЕЧНЫЙ, 35″ X 72″ ПОД СТОЛОМ
€ 10 321 — € 51 600 EUR
Запрос Подробнее
Добавлено в список запросов
Запрос, поданный 25.09.2./22
Сравнение
США
Horizontal Tail Type Type Boring Mills
9008 8 GIDDIS и gidding и GIDSIS 340. 340 и горизонтальный табличный таблица. РТ
Расточные станки с горизонтальным столом
4-дюймовые горизонтально-расточные станки Giddings & Lewis модели 340 RT, бывшие в употреблении
Запросить предложение
Добавлено в список запросов
Горизонтально-сверлильные станки настольного типа
GIDDINGS & LEWIS 65-D4-T
Горизонтально-сверлильные станки настольного типа
Подержанный горизонтально-сверлильный станок Giddings & Lewis 4” Модель: 65-D-4T / Серийный номер: 150-523-63 Тяжелая конструкция рамы HBM, очень тонкая, общее состояние машины очень хорошее. Это м…
Запрос a QUOTE
Добавлено в список запросов
Запрос, представленные 25.09.22
Сравнение
Юта, США
Горизонтальный тип таблицы. Расточные станки с горизонтальным столом
4-дюймовые столы GIDDINGS & LEWIS HBM, 1963
Запросить цену
Добавлено в список запросов
Запрос отправлен 25.09.22
Сравнить
США, Иллинойс0003
Горизонтальные настольные расточные станки
GIDDINGS & LEWIS 70A-DP4-T
Горизонтальные настольные расточные станки
#21790 4″ Горизонтально-расточной станок с ручным управлением Giddings & Lewis №: 150-917 Модель: 70А-ДП4-Т Производство: 1969 г. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Размер стола: 36″ x 74″ с (7) пазами под тройник 13/16″ и (3) 3/4…0003
Сравнение
Пенсильвания, Соединенные Штаты
Горизонтальные тип таблицы. T, стол 36 дюймов X 72 дюйма, 56 дюймов в длину и 62 дюйма в крестовине, #50 NST, DRO,’69
Запросить цену
Добавлено в список запросов
Запрос отправлен 25.09.22
Сравнить
Флорида , США
Горизонтальная таблица типа Скуры Миллс
Giddings & Lewis Fraser 70A-DP4-T
Горизонтальный тип таблицы Буристы , США
Горизонтальные настольные расточные станки
GIDDINGS & LEWIS FRASER T-4
Горизонтальные настольные расточные станки
4″ GIDDINGS & LEWIS Fraser настольного типа HBM
Запрос a Quote
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
Иллинойс, Соединенные Штаты
горизонтальный тип таблицы. Фрезы
Горизонтально-расточной станок с ЧПУ Kuraki KBT-11W
Запросить цену
Добавлено в список запросов
Заявка отправлена 25. 09.22
Сравнить
США
Горизонтальные настольные расточные станки
LUCAS 441-B
Горизонтальные настольные расточные станки
Очень чистый и хорошо работающий, используется время от времени, пока не появится более крупный. Модель 441 B — 72
€ 10 321 — 51 600 евро
Запрос Подробнее
Добавлено в список запросов
Запрос, представленные 25.09.22
Compare
Tennesse, United STATES

Tennessee, United States

Tailizontal Tail Миллс
LUCAS 441-B120
Расточные станки с горизонтальным столом
Lucas 441B120, X-84, Y-72″, Z-24″, W-79″, 42″ x 86″ Стол, 3-осевой Fagor DRO, 50 конус, контроль подвеска, #30388
Запрос a Quote
Добавлено в список запросов
Запрос, представленные 25. 09.22
Сравнение
Соединенные Штаты
Горизонтальная таблица.
Горизонтально-расточные станки настольного типа
4-ДЮЙМОВЫЙ ГОРИЗОНТАЛЬНО-РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК LUCAS НАСТОЛЬНОГО ТИПА
€ 10 321 — € 51 600 EUR
Запрос Подробнее
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
США
Горизонтальный табличный табличный блюд.
Расточные станки с горизонтальным столом
#441B72 ГОРИЗОНТАЛЬНО-НАСТОЛЬНЫЙ РАСТОЧНЫЙ СТАНОК LUCAS, 1965
Запросить цену
Добавлено в список запросов1207 Сравнение
Соединенные Штаты
Горизонтальная таблица Тип Святые мельницы
LUCAS 441B-72
Горизонтальный тип таблицы Бурины
LUCAS 441B-72 Horizontal Boring Boring Mills
Запрос
APTOTE
Запрос
Запрос
Запрос
Запрос
Запрос
APTOTE
APTOTE
APTOTE
APTOTE
APTOTE
. список
Заявка отправлена 25.09.22
Сравнить
США
Расточные станки с горизонтальным столом
NOMURA B-100WP
Расточные станки с горизонтальным столом
Горизонтальный расточно-фрезерный станок NOMURA с плоским столом Модель: B-100WP Наш веб-сайт: https://www.ryokuta.com/ru/products/b-100wp
Запросить цену
Добавлено в список запросов
Заявка отправлена 25.09.22
Сравнить
Тайвань

2 2 Горизонтальные расточные станки настольного типа
NOMURA B100SR
Горизонтальные настольные расточные станки
4″ NOMURA настольного типа HBM, 1982
Запросить предложение
Добавлено в список запросов
Запрос, поданный 25.09.22
Сравнение
Иллинойс, США
Горизонтальный тип таблицы Бурильные мельницы
Poreba HBM4
Горизонтальный тип Table Type Type Mills
Poreba, HBM-HBM-HBM-40002 86,6″ X, 62,99″ Y, 62,99″ Z, 21,6, ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК НОВИНКА: 2019
Запросить цену
Добавлено в список запросов
Заявка отправлена 25. 09.22
США
191 Горизонтальные настольные расточные станки
POREBA HBM4
Горизонтальные настольные расточные станки
POREBA, HBM-4, 86,6″ X, 62,9″ Y, 62,9″ Z, 21,6, 4,3″ Z, MFNT CRL0, ШПИНДЕЛЬ FANUC Новое: 2020
Запрос a Цитата
Добавлено в список запросов
Запрос, представленная 25.09.22
Сравнение
Соединенные Штаты
Горизонтальный тип таблицы. Сверлильные станки
4 «Тип таблицы таблицы Sinada HBM
Запрос a Цитата
Добавлено в список запросов
Запрос, представленная 25.09.22
Сравнение
Иллинойс, США
Горизонтальные таблицы Скусовые мельницы
. Суммит AFD 1059999999
Расточные станки с горизонтальным столом
4-дюймовый стол SUMMIT, тип HBM, 1995
Запросить цену
Добавлено в список запросов
Заявка отправлена 25. 09.22
Сравнить0003
Горизонтальная таблица тип буриных заводов
Summit HTM 4
Горизонтальная таблица Тип Таблица Буринг Миллс
4 «Тип таблицы саммитов HBM, 1996
Запрос QUOTE
Добавлено в список запросов
Запрос 9000/25/ 22
Сравнить
Иллинойс, США
Расточные станки с горизонтальным столом
TOS W-100A
Расточные станки с горизонтальным столом
4″, TOS W19097, 44″ ВЕРТИКАЛЬНО, 63″ ПОПЕРЕЧИНА, ЗАДНЯЯ БАБКА, ОПОРА ШПИНДЕЛЯ, УЦИ
€51,601 — €103,199 EUR
Запросить дополнительную информацию
Добавлено в список запросов
Запрос отправлен 9/25/223 9 Штаты
Горизонтальная таблица Тип Святые мельницы
TOS W-100A
Горизонтальный тип таблицы Бурильные мельницы
4 «TOS Type Type Type HBM, 1999
Запрос цитату
добавлено в список запросов
Запрос
. /25/22
Сравнение
Иллинойс, Соединенные Штаты
Горизонтальный тип таблицы Буринг Миллс
TOS W100
Горизонтальные таблицы.
Запросить цену
Добавлено в список запросов
Запрос отправлен 25.09.22
Сравнить
Онтарио, Канада
Расточные станки с горизонтальным столом
TOS W100
Горизонтальная таблица Тип Type Boring Mills
4 «Tos Table Type Type HBM
Запрос QUOTE
Добавлено в список запросов
Запрос. Горизонтально-расточной станок — JUARISTI
Высокодинамичные горизонтальные расточно-фрезерные центры
Высокопроизводительные горизонтально-расточные станки
Высокодинамичные горизонтально-расточные станки, оснащенные расточной оправкой 110-130 мм и гидростатическим поворотным столом с максимальной грузоподъемностью 8 тонн.
Этот горизонтально-сверлильный станок является очень производительным решением по очень конкурентоспособной цене.
Отличается высокой динамикой (быстрая подача 30 м/мин).
Идеальный вариант для расточных работ.
Быстрая окупаемость инвестиций.
Оптимальное гашение вибрации: электросварная конструкция, заполненная полимерным клеем.
Гидростатический поворотный стол с двумя двигателями.
ATC прикреплен к колонке.
Компактная конфигурация для небольших помещений.
Экономичный вариант.
Ход до 3000, 2000 и 2000 мм по осям XYZ.
Расточная оправка диаметром 110 и 130 мм.
Поворотный стол с широким рабочим пространством до 1200×1500 мм.
Устройство автоматической смены поддонов.
Автоматическая смена инструмента цепного типа (до 160 инструментов) или роботизированного типа (до 400).
Быстрая подача до 30 м/мин.
Пожалуйста, предоставьте нам следующую информацию. Вы получите ссылку для скачивания на вашу электронную почту.
Name *
Email *
Company*
Country
SelectAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCote D’ Слоновая костьХорватияКубаКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГуалупаГуалупаГрецияГуатаГренадаГренада ineaGuinea-BissauGuyanaHaitiHeard Island and Mcdonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, the Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСвятая ЕленаСент-Китс и НевисСайн t LuciaSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbia and MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province of ChinaTajikistanTanzania, United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited Малые отдаленные островаУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
Принять RGPD
Я хочу получать информационный бюллетень
Принять RGPD
Технические характеристики
Горизонтально-расточные станки серии TL-S TL1S-MGX8
РАБОЧИЕ ХОДЫ
Ход X – Поперечный стол мм 1. 500 – 2.000 – 2.500 – 3.000
Y-образный ход – вертикальная головка мм 1.000–1.500–2.000
Ход Z – Продольная колонна мм 1.000 – 1.500 – 2.000
Ход W – Осевая расточная оправка мм 600
Быстрая подача м/мин 30
Головка
Диаметр расточной оправки мм 110–130
Мощность кВт 22/40
Момент затяжки Н·м 1.100-1.800
Скорость вращения мин ^-1 3.000–3.500
B Поворотный стол
Размер стола/поддона мм 1000×1000 / 1200×1200 / 1200×1500 / 1500×1500
Грузоподъемность кг 8. 000
Автоматика
Устройство автоматической смены поддонов № 2-8
Устройство автоматической смены инструмента
Магазин инструментов
Тип цепи № 30 – 40 – 60 – 80
Система охлаждения шпинделя бар 20 – 80
Контроллер ЧПУ SIEMENS 840D-SL / HEINDENHAIN iTNC 530/640 / FANUC 0i-MF/31iB / FAGOR 8065
приложений
Ввод в эксплуатацию
Установка
Превосходство с первого дня
Обучение
Читать +
Поддержание в рабочем состоянии
Служба запасных частей
Немедленная помощь
Профилактическое обслуживание
Читать +
Постоянное совершенствование
Модернизация и модернизация
Модернизация
Экспертный совет
Читать +
Всегда на вашей стороне
Поддержка на месте
На шаг впереди
Портал клиентов
Читать +
Статьи по теме
Подробнее
Фрезерные станки
Многоцелевые обрабатывающие центры
Расточные станки настольного типа
Расточные станки напольного типа
▷ Сверлильный станок б/у на продажу
Все машины
Металл
Сверлильные станки
Горизонтальные и настольные расточные станки – с ЧПУ и обычные 9 Товары
Категории
Фильтр
Подписаться на поиск
Сортировать по:
Посмотреть:
Заканчивается завтра!
BURKHARDT HYOP 120 Сверлильный станок Координатно-расточные станки
Наконечник
Наконечник
Размеры (Д x Ш x В) прибл. 2900 x 2890 x 2850 мм
Год выпуска 1958
Вес прибл. 8000 кг
Артикул доступен с немедленно
Условия поставки FCA Jagodina, погрузка на грузовик
Сделать ставку
Подробнее
UNION BFT 90/2 Горизонтально-расточной станок Горизонтально-расточной станок
Верхняя партия
Верхняя партия
Размеры (Д x Ш x В) прибл. 5 500 x 3 200 x 2 900 мм
Год выпуска 1976
Вес прибл. 12 000 кг
Артикул доступен с immediately
Delivery terms FCA Schwäbisch Gmünd, loaded on truck
Place a bid
Details
play video
Horizontal Boring and Milling Machine — TOSHIBA BP-130. R22 Horizontal Boring Mills
Размеры (Д x Ш x В) прибл. 7 620 x 10 210 x 5 215 мм
Год выпуска 2008
Вес прибл. 44 000 кг
Доступный из Сразу
Условия доставки FCA Deinze, нагружен на грузовик
Запрос.
Размеры (Д x Ш x В) прибл. 4 200 x 2 440 x 2 950 мм
Год изготовления неизвестно
Вес ок. 7700 кг
Предмет доступен по сравнению с Сразу
Условия доставки FCA Coatbridge, нагруженные на грузовик
, вы не нагружен на грузовик
.
Подпишитесь на поиск с текущим выбором фильтра и получайте новые товары по электронной почте.
Подписаться на поиск Текущий поиск успешно подписан
FPT Spirit 460 Напольно-расточной станок с ЧПУ с вращающимся столом Напольно-расточный станок
Размеры (Д x Ш x В) прибл. 20 000 x 20 000 x 8 700 мм
Год выпуска 2015
Вес прибл. 100 000 кг
Артикул доступен с сразу
Условия доставки Exw Magdeburg, Ex Foundation, распаковка
Запрос о предложении
Подробности
Video
Spirit 2403. (д х ш х в) прибл. 20 000 x 20 000 x 6 000 мм Год выпуска 2015 Вес прибл. 80 000 кг Предмет, доступный по сравнению с Сразу Условия доставки Exw Magdeburg, Ex Foundation, Uncecadaged
. Полность And Antrage
. Расточные станки
Размеры (Д x Ш x В) прибл. 10 000 x 5 000 x 1 мм
Год выпуска 1997
Вес прибл. 100 000 кг
Доступный из Сразу
Условия доставки Exw Magdeburg, Ex Foundation, Dopecated
.mill Andertaved
. Горизонтально-расточные станки
Размеры (Д x Ш x В) прибл. 5 300 х 5 300 х 4 600 мм
Год выпуска 2009
Вес ок. 40,000 kg
Item available from mid of November 2022, by arrangement
Delivery terms EXW Saffig, ex foundation, unpackaged
Details
CERUTI AB 55 Horizontal Boring Mill Horizontal Boring Mills
Топ-лот
Топ-лот
Размеры (Д x Ш x В) прибл. 3 000 x 800 x 2 000 мм
Год выпуска неизвестно
Вес прибл. 3500 кг
Артикул доступен с немедленно
Условия поставки FCA Белфаст, загружен на грузовик
3 Детали
3 Не нашли то, что ищете?
Подпишитесь на поиск с текущим выбором фильтра и получайте новые элементы по электронной почте.
Подписаться на поиск Текущий поиск успешно подписан
Обзор
Определение: расточные станки
Что такое сверлильный станок?
Как работают расточные станки?
Каковы основные области применения расточных станков?
Купить качественный б/у сверлильный станок по отличной цене
Определение: Сверлильные станки
Сверлильные станки — это станки, предназначенные для обработки в тяжелых условиях, и их технические характеристики, будь то диаметр шпинделя, грузоподъемность стола или рабочая поверхность, больше, чем обычно . По сравнению с другим тяжелым оборудованием расточные станки более универсальны и точны, особенно когда речь идет о расточном станке с ЧПУ с автоматическим устройством смены инструмента и современной системой управления (например, HEIDENHAIN). В то время как 9Горизонтально-расточной станок 2933 (подвижный стол) обычно используется для обработки средних заготовок, напольный расточно-фрезерный станок (подвижная колонна) предназначен для обработки крупных. Однако координатно-расточной станок отличается высоким уровнем точности. В Surplex вы найдете бывшие в употреблении расточные станки от SCHARMANN, UNION, TOS и других ведущих производителей.
Что такое сверлильный станок?
Расточной станок используется для получения точных и гладких отверстий в металлических заготовках. Это достигается за счет расширения существующих отверстий различными типами отверстий, в том числе изготовленными из цементированного карбида, стали и алмаза. Диаметр создаваемого отверстия можно изменять небольшими регулировками расточной головки, прикрепленной к вращающемуся шпинделю.
Часто называемые сверлильными станками , сверлильные станки способны прорезать невероятно толстые заготовки. В то время как средний горизонтально-сверлильный станок прорезает металл толщиной от одного до 10 метров, есть некоторые станки, которые способны бурить отверстия диаметром 20 метров и более.
Горизонтально-расточные и фрезерные станки
Функциональные и точные универсальные станки
Расточные станки с ЧПУ для оптимальной обработки крупных деталей
Качество Отличные предложения Персонализированный
В то время как в крупномасштабных операциях используются массивные расточные станки с ЧПУ для промышленного производства, существует меньшая версия, известная как горизонтальный или настольный расточный станок.
Как работают расточные станки?
Сверлильный станок по металлу обычно состоит из передней бабки, прикрепленной к неподвижной или подвижной колонне. Главный шпиндель соединен с механизмами движения и подачи, расположенными в шпиндельной бабке. В зависимости от обрабатываемой заготовки к передней бабке можно прикрепить набор инструментов для сверления, растачивания и фрезерования для создания определенного конечного продукта.
Расточной станок в работе
В то время как первый настольный расточный станок управлялся вручную, новейший расточный станок с ЧПУ способен автоматизировать весь производственный процесс. Растачивание с ЧПУ включает в себя компьютерную программу для управления шпинделем и механизмом подачи. Автоматическая смена инструмента и регулируемый зажимной стол сводят к минимуму участие человека в процессе, а вместе они делают расточный станок с ЧПУ намного более эффективным.
Каковы основные области применения расточных станков?
Сверлильный станок используется любым производителем, которому необходимо вырезать точные отверстия в металле. Современные расточные станки изготавливают детали для широкого спектра применений. Широко используемые в автомобильной, авиационной и отопительной промышленности, они обычно являются предпочтительным вариантом для сверления больших отверстий под заклепки в особо толстом металле. Расточной станок способен сверлить большие отверстия под заклепки в цилиндрических котлоагрегатах. А благодаря компьютерным технологиям новейшие станки с ЧПУ способны обеспечивать исключительно высокий уровень точности при ежедневной обработке большого количества заготовок.
Крупные транснациональные производители полагаются на сверлильные станки для проектирования заводов и производства автомобилей, промышленных транспортных средств и кораблей. Тем не менее, небольшие компании в цепочках поставок могут использовать эти мощные устройства, приобретая бывшие в употреблении расточные станки. Эти станки могут быть оснащены различными инструментами и автоматизированными устройствами — это означает, что заготовки не нужно переносить с одного станка на другой в процессе производства. Это жизненно важно для небольших компаний, которым необходимо поддерживать низкий уровень затрат, чтобы конкурировать с более крупными конкурентами. Бывшие в употреблении расточные станки часто полностью восстанавливаются и обслуживаются, что делает их такими же эффективными и надежными, как и новые модели.
Купите качественный подержанный сверлильный станок по отличной цене
Компания Surplex уже много лет снабжает предприятия всех размеров бывшими в употреблении сверлильными станками с ЧПУ. За это время мы заработали репутацию честного, добросовестного и надежного поставщика высококачественных расточных станков б/у для наших клиентов. Наши клиенты продолжают возвращаться в поисках расточных станков для продажи от самых уважаемых производителей, включая SCHARMANN, UNION и COLLET & ENGELHARD. Если вам нужен подержанный сверлильный станок, возможно, у нас есть именно то, что вы ищете.
Товары, которые вы недавно просматривали Показать все последние просмотренные статьи
Для этой статьи была сохранена резервная цена. Если эта цена не будет достигнута в рамках аукциона, ставки принимаются по предварительному заказу.
После окончания аукциона продавец уведомляется о самой высокой ставке и может принять решение о продаже товара по этой цене. Surplex информирует участника, предложившего самую высокую цену, как потенциального покупателя в течение 2 рабочих дней после окончания аукциона, если он выиграл товар. До этого момента клиент привязан к своей заданной ставке.
Для этого товара сохранена резервная цена. Если эта цена не будет достигнута в рамках аукциона, ставки принимаются по предварительному заказу.
После окончания аукциона продавец уведомляется о самой высокой ставке и может принять решение о продаже товара по этой цене. Surplex информирует участника, предложившего самую высокую цену, как потенциального покупателя в течение 2 рабочих дней после окончания аукциона, если он выиграл товар. До этого момента клиент привязан к своей заданной ставке.
Другой участник торгов сделал идентичную ставку до вас. Если вы увеличите максимальную ставку, у вас будет шанс выиграть этот лот.
Посмотрите эти удивительные предметы на Proplex:
СКОРЕЙ МАШИНЫ
XING
LinkedIn
MAIL
Facebook
Twitter
WhatsApp
Ссылка
Horizontal Boring Machines — Dominion Air & Machinery
Horizontal Boring Machines — Dimonion Air & Machinery
Horizontal Boring Machines — Machinery. Показаны все 8 результатов
Сортировать по популярностиСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой0105
Основание станка изготовлено из цельного литья.
Передняя бабка шпинделя изготовлена из цельного литья «FCD600».
Ступенчатая конструкция отливок по оси X для повышения жесткости резки.
Поддон также изготовлен из литья «FCD600», чтобы исключить возможную деформацию, вызванную большой полезной нагрузкой.
Структура колонны машины имеет двойную стенку и симметрична, что практически исключает возможную термическую деформацию.
Соединительная часть основного компонента станка 100% ручная обработка для обеспечения точности резки в течение длительного времени.
Мощный шпиндель IDD
В мощном шпинделе используются высокоточные керамические шарикоподшипники.
Высокоэффективная система охлаждения масла шпинделя эффективно минимизирует термическую деформацию, обеспечивая высокую точность.
Максимум 15 000 об/мин
22 кВт и крутящий момент 200 Нм подходят для любых условий резания.
BB40 с одновременным контактом конуса и фланца обеспечивает более высокую точность обработки, что может увеличить срок службы шпинделя и инструмента.
Высокопроизводительное рабочее пространство
Большой рабочий стол ø750 мм x 1000 мм и макс. грузоподъемность достигает 500 кг каждый.
Клиент может заказать машину с поддонами 400 мм и 500 мм.
Позволяет работать с поддонами 400 мм и 500 мм на одной машине.
Поворотный стол оси B
1° программируемый.
Мощное усилие зажима 3500 Нм.
Воздушные датчики подтверждают, что паллеты точно установлены и установлены.
Надежная автоматическая смена поддона
Смена поддона за 7 секунд.
Приводится гидравлическим приводом.
Простая конструкция, надежность и простота обслуживания.
Надежная автоматическая смена инструмента
Один цикл смены инструмента занимает 1 секунду.
Скорость ATC программируется на высокую и низкую скорость.
Магазин инструментов с сервоприводом, который отличается высокой точностью и быстрым поиском инструмента.
Lucas WFC 10
Горизонтально-расточной станок настольного типа
WFC 10 CNC — это модель, специально разработанная для производителей, которым не требуется обработка больших заготовок.
Диаметр шпинделя этой мельницы составляет 100 мм l 3,94″. Также можно заказать станок с диаметром шпинделя 110 мм 4,33″.
Эта модель является самым маленьким горизонтально-сверлильным станком из линейки продуктов Fermat.
Подходит для обработки деталей весом до 3000 кг l 6614 фунтов
Неподвижная колонна и основание поворотного стола, перемещаемое перпендикулярно
Сочетание удобной системы и высокой производительности резки
Низкая стоимость делает ЧПУ WFC 10 очень популярной моделью среди потенциальных клиентов.
большой выбор дополнительных приспособлений для обработки, которые можно использовать в режиме WFC 10

Lucas WF 13R/15R Напольного типа
WF 13 R/15 R ЧПУ – Напольный горизонтально-расточной станок
Напольная фреза Fermat WF 13 включает в себя новейшие технологические достижения, доступные на рынке станков.
A Горизонтально-расточной станок напольного типа WF предназначен для точного и высокопроизводительного координатного растачивания, сверления, фрезерования и нарезания резьбы крупных и тяжелых заготовок из чугуна, стального литья и стали.
WF имеет широкий спектр дополнительных принадлежностей, которые значительно повышают универсальность машины.
Станок WF 13 оснащен мощной передней бабкой, способной воспринимать большие осевые усилия для обработки как больших, так и малых заготовок. Он оснащен приводным шпинделем с ходом 730 мм, а также может быть включен дополнительный ход ползуна 700 мм.
Поворотный стол с ЧПУ может выполнять точную круговую интерполяцию.
Разработан даже для самых сложных ситуаций обработки благодаря своей жесткой конструкции и возможностям точной обработки.
Станина предназначена для поглощения максимального количества вибраций, возникающих при резке. Он оснащен сверхмощными линейными направляющими.
Станок может быть оснащен напольными плитами и/или поворотным столом (столами) в соответствии с требованиями обработки.
Lucas WRF 130/150/160 Напольный станок
WRF 130/150/160 ЧПУ – Напольный горизонтально-расточный станок
Новейшая концепция и технология напольных горизонтально-расточных станков, которые в настоящее время представлены на мировом рынке.
Его мощная передняя бабка состоит из подвижного ползуна (ось Z) и подвижного приводного шпинделя (ось W).
Превосходная точность круговой интерполяции и высокая точность дополнительного поворотного стола с ЧПУ.
Колонна перемещается по оси X от 2400 до 28 100 мм л 94,49″ -1 106″
Ход передней бабки может составлять от 2 000 мм до 6 000 мм l 78,74″ – 236,22″
Ход поршня: от 900 мм до 1200 мм l 35,43″-74,24″.
№
Мы можем адаптировать машину под ваше производство, используя различные дополнительные аксессуары.
Машина с ходом ползуна 1 550 мм.
Этот станок оснащен универсальной автоматической фрезерной головкой с бесступенчатым управлением (UHAmi) или автоматической фрезерной головкой с углом наклона 2,5°
Благодаря мощной шпиндельной бабке и прочной колонне позволяет удалять тяжелую стружку.
Мельница
WRF может быть оснащена поворотным столом различных размеров и грузоподъемности или плитами пола.
Lucas WFT 11 Настольного типа
WFT 11 CNC – Горизонтально-расточной станок Настольного типа
Благодаря диаметру шпинделя 110 мм и 4,33″ станок может врезаться глубоко в заготовки, не будучи слишком широким.
Т-образная осевая конструкция и поворотный стол с исключительной точностью позиционирования.
Все основные компоненты машины изготовлены из серого чугуна и стабилизированы путем отжига.
Поворотный стол выдерживает нагрузку до 8 000 кг l 176 36 lb.
Благодаря использованию двух шестерен, работающих по принципу ведущий-ведомый, конструкция стола оказалась одной из самых точных в своем классе.
Использование специальных принадлежностей, таких как устройство автоматической смены инструмента, фрезерные и торцевые головки, раскрывает потенциал этой конструкции станка
Lucas WFT 13 / 13R- настольного типа
WFT 13R/ 13R настольного горизонтально-расточного станка с ЧПУ
Универсальный, удобный и удобный станок для точного фрезерования, а также согласованного растачивания и резки сложных заготовок до 20 000 кг л 44 092 фунта
Мощная передняя бабка, большие осевые усилия и самый точный стол в своей категории.
Машина доступна в базовой комплектации, а также в сопровождении различных аксессуаров и модификаций.
WFT 13 CNC является всеобщим фаворитом и экспортируется более чем в 40 стран мира.
Долгая история производства и компоненты высочайшего качества, а также довольные клиенты — вот наши стандарты.
Станок с ЧПУ WFT 13 R представляет собой инновационный станок благодаря перемещающемуся поршню.
Серводвигатели переменного тока с цифровым управлением для всех ЧПУ могут одновременно управлять данными положения 5 или более осей станка.
Автоматическая система паллет имеет челночную систему от 2 до 5 паллет.
Lucas WRF 160 Heavy – Напольный станок
WRF 160 Heavy – Напольный горизонтально-сверлильный станок
WRF 160 Heavy – чрезвычайно прочное исполнение нашего напольного расточно-сверлильного станка, представляющее новейшие концепции и технологии, доступные для напольного типа горизонтальные расточные станки в настоящее время доступны на мировом рынке.
Благодаря превосходной точности круговой интерполяции и очень точной конструкции дополнительного поворотного стола с ЧПУ с максимальной нагрузкой до 80 000 кг l 176 370 фунтов более тяжелые детали можно закреплять на напольных плитах или столах специальной конструкции.
Разработан со сборной колонной с поперечным оребрением
Ход штока 1500 мм l 69,06″
Ход шпинделя 1 000 мм l 39,37 дюйма и диаметр шпинделя 160 мм l 6,30 дюйма
Две ШВП на стойке диаметром 100 мм l 3,94″ и гидроцилиндр для компенсации веса передней бабки.
Передняя бабка имеет 6 коробчатых направляющих с 2 линейными направляющими с левой стороны для обеспечения жесткого и точного позиционирования.
Линейное перемещение осуществляется по гидростатическим направляющим.
Ширина одной направляющей составляет 450 мм l 17,71″, что обеспечивает существенную поддержку и жесткость машины.
Полностью интегрированные модульные конструкции, включая ход по оси X от 2 400 мм до 28 100 мм l 3,94″ l 94,29″ -1 106″, ход по оси Y от 2 000 мм до 8 000 мм l 78,74″-314,96″
Все варианты этой модели доступны с различными насадками, столами и напольными плитами.
